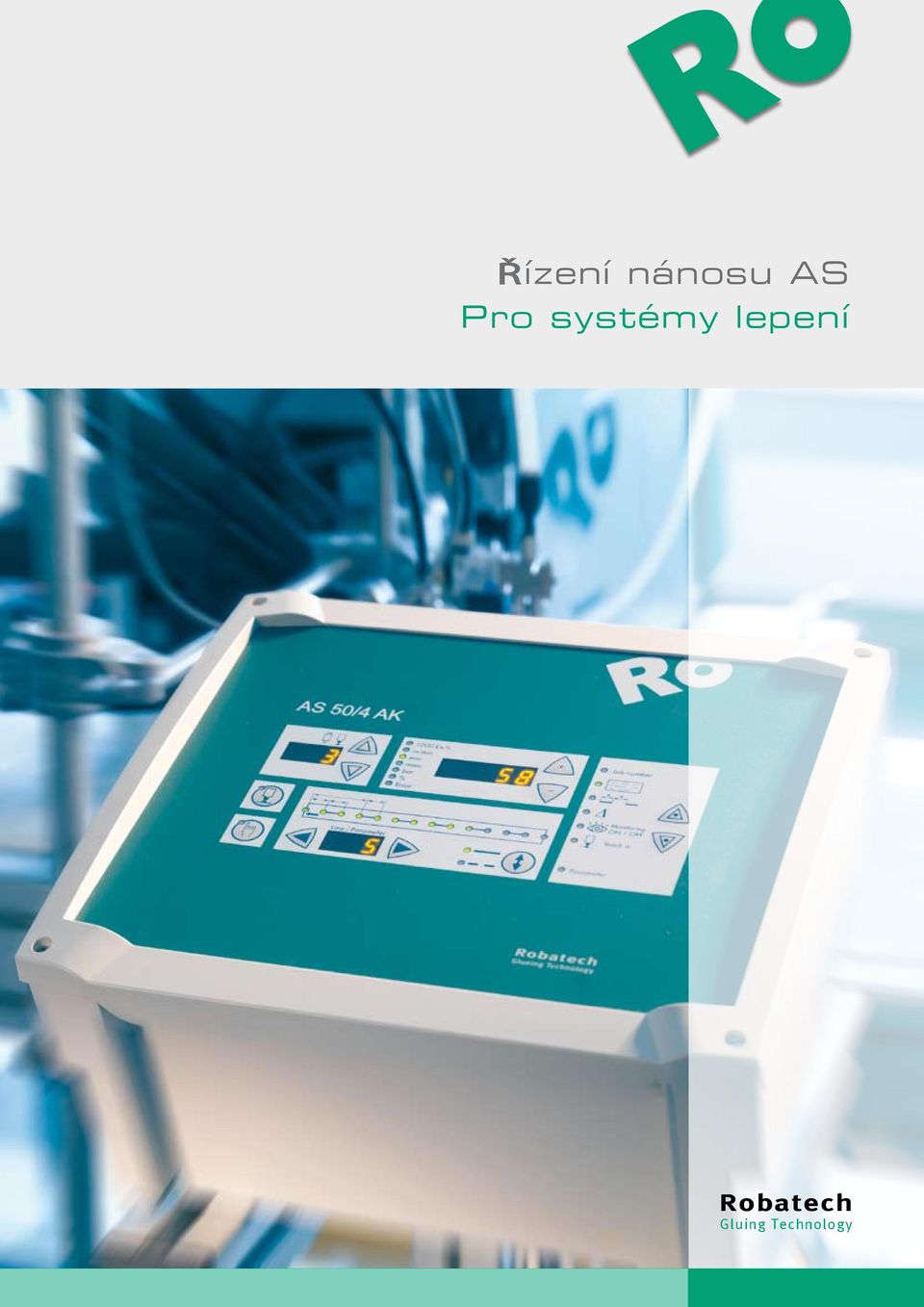

1 R Řízení nánosu AS Pro systémy lepení Robatech Gluing Technology

2 Řízení nánosu AS Přesný nános lepidla

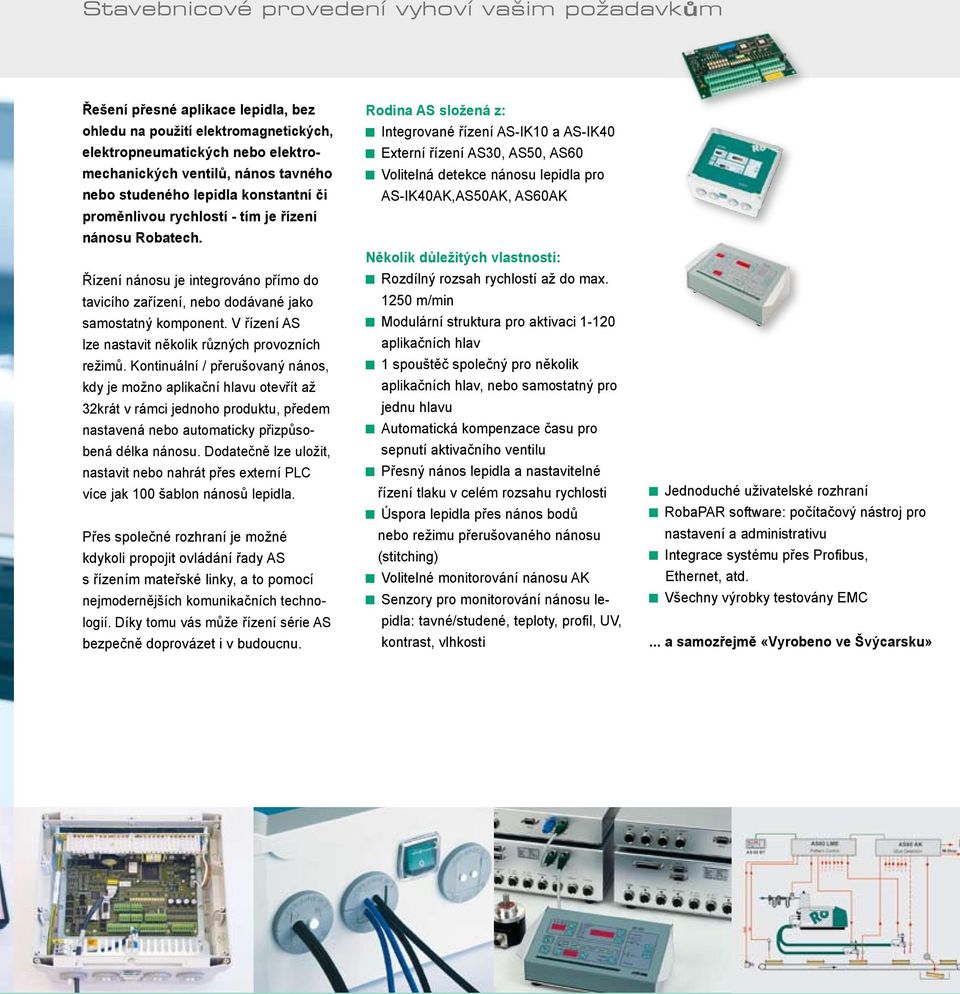

3 Stavebnicové provedení vyhoví vašim požadavkům Řešení přesné aplikace lepidla, bez ohledu na použití elektromagnetických, elektropneumatických nebo elektromechanických ventilů, nános tavného nebo studeného lepidla konstantní či proměnlivou rychlostí - tím je řízení nánosu Robatech. Řízení nánosu je integrováno přímo do tavicího zařízení, nebo dodávané jako samostatný komponent. V řízení AS lze nastavit několik různých provozních režimů. Kontinuální / přerušovaný nános, kdy je možno aplikační hlavu otevřít až 32krát v rámci jednoho produktu, předem nastavená nebo automaticky přizpůsobená délka nánosu. Dodatečně lze uložit, nastavit nebo nahrát přes externí PLC více jak 100 šablon nánosů lepidla. Přes společné rozhraní je možné kdykoli propojit ovládání řady AS s řízením mateřské linky, a to pomocí nejmodernějších komunikačních technologií. Díky tomu vás může řízení série AS bezpečně doprovázet i v budoucnu. Rodina AS složená z: Integrované řízení AS-IK10 a AS-IK40 Externí řízení AS30, AS50, AS60 Volitelná detekce nánosu lepidla pro AS-IK40AK,AS50AK, AS60AK Několik důležitých vlastností: Rozdílný rozsah rychlostí až do max m/min Modulární struktura pro aktivaci aplikačních hlav 1 spouštěč společný pro několik aplikačních hlav, nebo samostatný pro jednu hlavu Automatická kompenzace času pro sepnutí aktivačního ventilu Přesný nános lepidla a nastavitelné řízení tlaku v celém rozsahu rychlosti Úspora lepidla přes nános bodů nebo režimu přerušovaného nánosu (stitching) Volitelné monitorování nánosu AK Senzory pro monitorování nánosu lepidla: tavné/studené, teploty, profil, UV, kontrast, vlhkosti Jednoduché uživatelské rozhraní RobaPAR software: počítačový nástroj pro nastavení a administrativu Integrace systému přes Profibus, Ethernet, atd. Všechny výrobky testovány EMC... a samozřejmě «Vyrobeno ve Švýcarsku»

4 R Bezpečnost používání díky jednoduchému ovládání Bez ohledu na rychlost stroje jsou aplikační hlavy a čerpání lepidla řízeny tak, aby bylo nanášeno vždy správné množství lepidla na požadované místo. Jednoduché ovládání Všechna řízení AS mají stejnou strukturu softwaru a jsou kompatibilní. Změna nastavení programu je chráněna blokací o několika úrovních s ohledem na obsluhu, údržbu a autorizovaný servis. Ve všech případech jsou zobrazeny pouze potřebné parametry. Další speciální možnosti uživatelského rozhraní jsou k dispozici v rámci volitelného dotykového panelu. Integrovaná funkce paletování Funkce je používaná při stabilizaci produktu na paletě, zabraňující svévolnému pohybu. Řízení nánosu počítá jednotlivé vrstvy na paletě tak, aby na vrchní vrstvu nebylo naneseno lepidlo. Flexibilita Možnost výroby při dvou odlišných rychlostech ve stejném čase. Maximální bezpečnost díky nepřerušení výroby pomocí kontroly hladiny lepidla v tavicím tanku chybovým hláškám nebo barevnému značení neodpovídajících výroků zastavení stroje a zobrazení chybové hlášky na displeji při dosažení nastaveného počtu vadných produktů indikaci stavu «Ready» Funkce automatické adaptace délky V případě multifunkčních výrobků s různým formátem zaznamenává tato funkce produkt a dle nastavení šablony automaticky nanese lepidlo zrcadlově na oba konce.

5 Výsledek znalostí a zkušeností Více než tři desetiletí se úspěšně zabýváme technologií nanášení lepidel. Jak poukazuje naše prvotřídní reputace: kvalita záruky, kvalitní servis se znalostmi a zkušenostmi. Využíváme zkušenosti získané ve vývoji všech výrobků Robatech a to i v případě řízení nánosu. Dosahujeme spolehlivé nulové chybovosti výroby: nejvyšší spolehlivost při vysoké rychlosti. Hardware i software je upraven speciálně pro danou oblast využití. Jako volitelný doplněk je nabízena detekce nánosu. Ve výrobě dodržujeme normu ISO 9001:2000, Spoléháme na nejvyšší jakost, osvědčený materiál a výrobní postupy. Výsledkem kombinace kvality výroby a kontroly je přesně to, co hledáte: Spolehlivá výroba bez vadných produktů.

6 R Volitelné doplňky a příslušenství Vše co potřebujete pro vaši výrobu Na základě našich širokých znalostí a zkušeností vám vždy rádi pomůžeme s výběrem prvotřídních výrobků. Na co byste se chtěli zeptat? Například: Detekce výrobků Reflexní laserový snímač Reflexní světelný snímač Různé spouštěče Měření rychlosti Enkodér HTL nebo TTL signál Kontrola tlaku Proporcionální ventil Senzory detekce lepidla Teplotní čidlo 3D senzor profilu naneseného lepidla UV senzor Kontrastní senzor Snímač vlhkosti Spínání chyby a značkování Vyhazovač vadných kusů Systém pro barevné označení Servis Zaškolení Preventivní údržba Headquarters Robatech AG Pilatusring 10 CH-5630 Muri Switzerland Tel Fax info@robatech.ch Robatech CZ s.r.o. K Cihelnám 72 CZ Plzeň Česká republika Tel Fax info@robatech.cz Robatech Gluing Technology Art.-Nr. CZ / Vil 0509 / 1000 / / Subject to change
