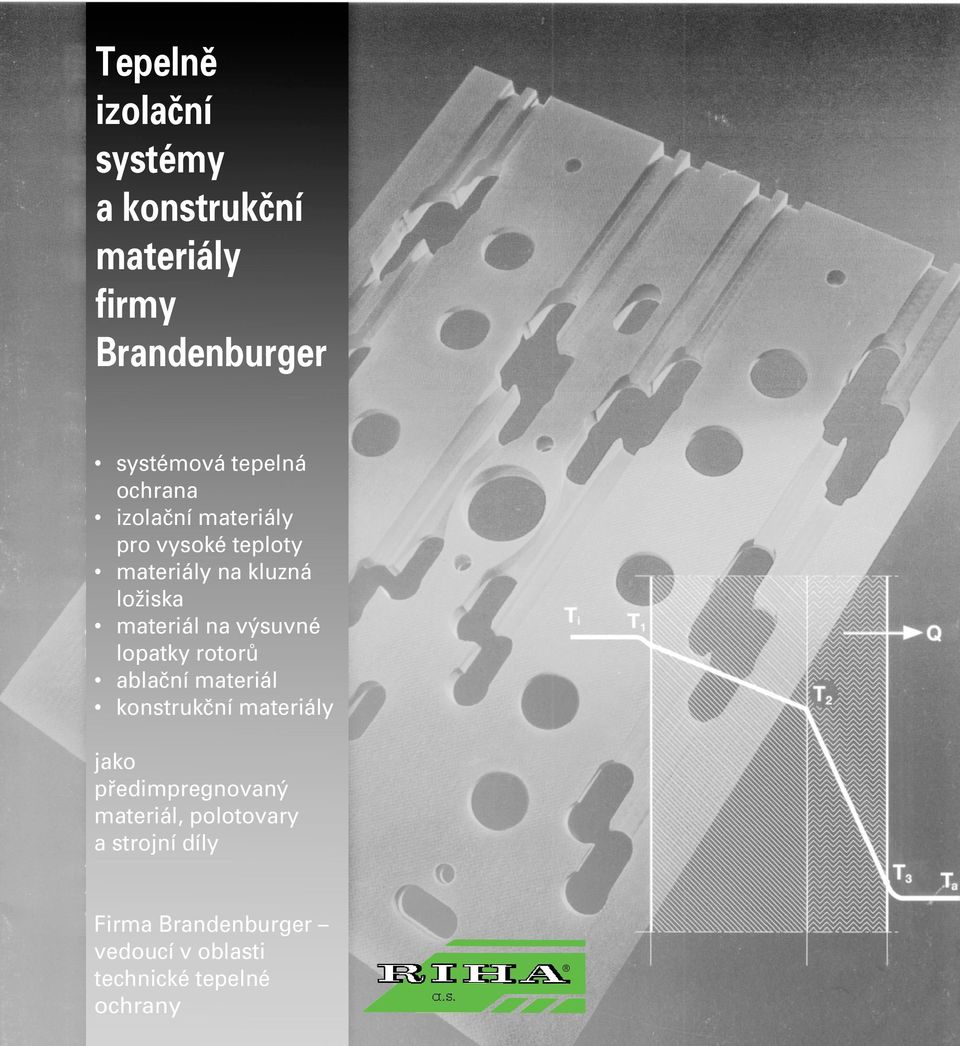

1 Tepelně izolační systémy a konstrukční materiály firmy Brandenburger systémová tepelná ochrana izolační materiály pro vysoké teploty materiály na kluzná ložiska materiál na výsuvné lopatky rotorů ablační materiál konstrukční materiály jako předimpregnovaný materiál, polotovary a strojní díly Firma Brandenburger vedoucí v oblasti technické tepelné ochrany

2 Systémová tepelná ochrana Brandenburger... jako tepelně izolační desky, strojní díly a izolační příslušenství pro formy, nástroje ve vyhřívaných lisech, jakož i jiných strojních zařízeních Brandenburger nabízí pro nejrůznější požadavky podle oborů komponenty pro tepelnou izolaci, střižené na míru. Kompletní systémová řešení s mechanicky a tepelně vysoce zatížitelnými strojními díly, vnějšími izolátory nástrojů a příslušenství pro izolaci tepelně zatížených přípravků, olejových a parních vedení se ve všech průmyslových odvětvích ukazují jako ekonomicky nejvýhodnější koncepce. Mnohostranné použití materiálů Brandenburger ve významných podnicích, které provozují vyhřívané lisy jako v průmyslu umělých hmot, gumárenském a dřevařském průmyslu nebo v kovářské technice Termosnímek s tepelnou izolací používají temperované nářadí a formy, jako např. k výrobě odlitků z umělé hmoty nebo při tlakovém lití a zápustkovém kování, jakož i vysekávání dílů vyrábějí stroje na zpracování umělých hmot a gumy, balicí a svařovací stroje, zařízení na svařování za tepla a pájení a provozují zařízení jako např. indukční pece, dálkové teplovody, výměníky tepla a odsiřovací zařízení Termosnímek bez tepelné izolace Tepelná úspora ve srovnání na příklad tlakově zatížené izolace u nástrojů a strojů Tepelná úspora (W/m 2 ) Běžné tepelné izolační desky Výchozí parametry: T-horká strana: 190 C T-studená strana: 25 C a (koeficient přestupu tepla) tepelného vedení v oceli 25 W/m 2 K Tloušťka tepelně izolační desky (m)

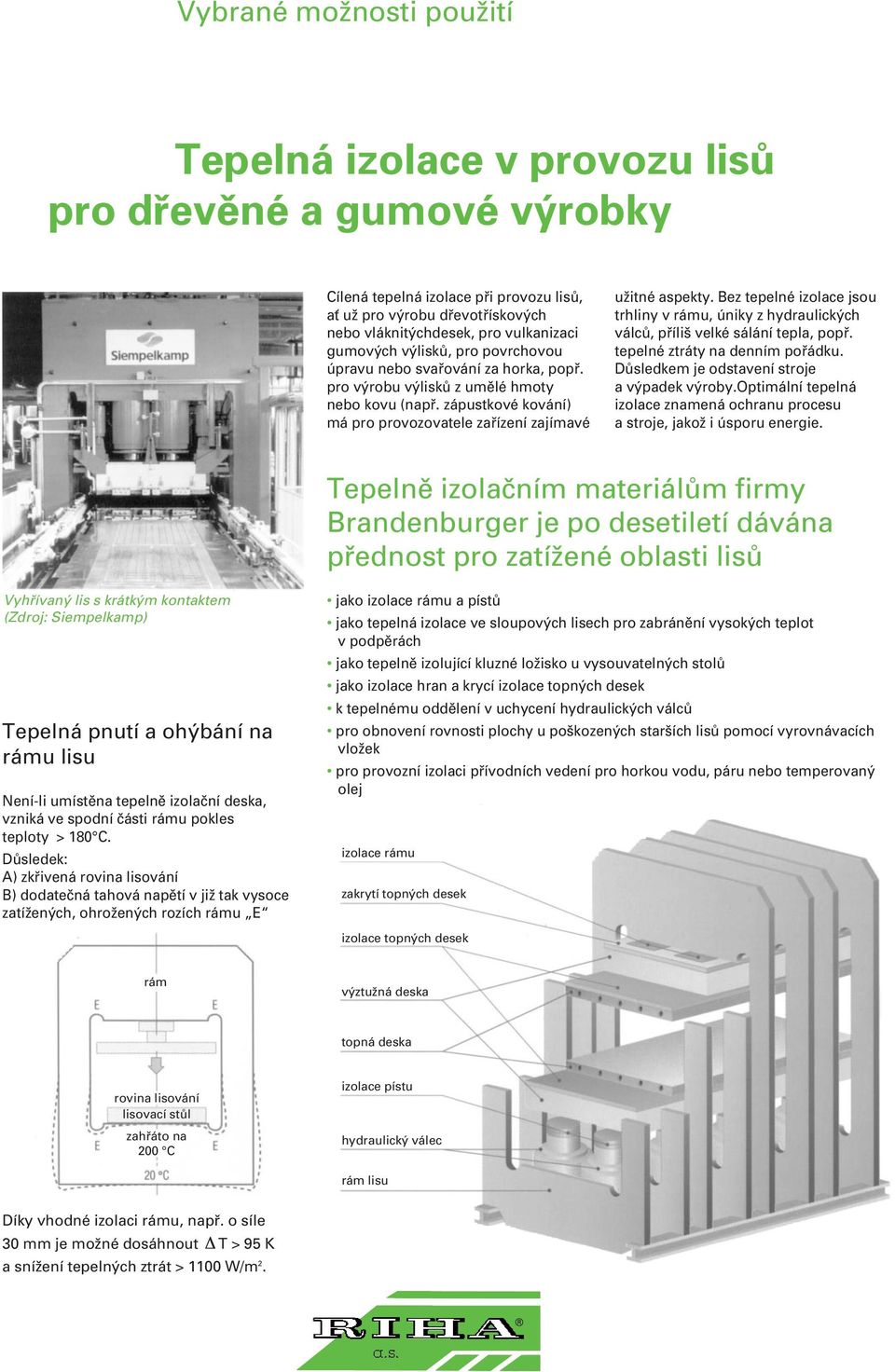

3 Vybrané možnosti použití Tepelná izolace v provozu lisů pro dřevěné a gumové výrobky Cílená tepelná izolace při provozu lisů, ať už pro výrobu dřevotřískových nebo vláknitýchdesek, pro vulkanizaci gumových výlisků, pro povrchovou úpravu nebo svařování za horka, popř. pro výrobu výlisků z umělé hmoty nebo kovu (např. zápustkové kování) má pro provozovatele zařízení zajímavé užitné aspekty. Bez tepelné izolace jsou trhliny v rámu, úniky z hydraulických válců, příliš velké sálání tepla, popř. tepelné ztráty na denním pořádku. Důsledkem je odstavení stroje a výpadek výroby.optimální tepelná izolace znamená ochranu procesu a stroje, jakož i úsporu energie. Tepelně izolačním materiálům firmy Brandenburger je po desetiletí dávána přednost pro zatížené oblasti lisů Vyhřívaný lis s krátkým kontaktem (Zdroj: Siempelkamp) Tepelná pnutí a ohýbání na rámu lisu Není-li umístěna tepelně izolační deska, vzniká ve spodní části rámu pokles teploty > 180 C. Důsledek: A) zkřivená rovina lisování B) dodatečná tahová napětí v již tak vysoce zatížených, ohrožených rozích rámu E jako izolace rámu a pístů jako tepelná izolace ve sloupových lisech pro zabránění vysokých teplot v podpěrách jako tepelně izolující kluzné ložisko u vysouvatelných stolů jako izolace hran a krycí izolace topných desek k tepelnému oddělení v uchycení hydraulických válců pro obnovení rovnosti plochy u poškozených starších lisů pomocí vyrovnávacích vložek pro provozní izolaci přívodních vedení pro horkou vodu, páru nebo temperovaný olej izolace rámu zakrytí topných desek izolace topných desek rám výztužná deska topná deska rovina lisování lisovací stůl zahřáto na 200 C izolace pístu hydraulický válec rám lisu Díky vhodné izolaci rámu, např. o síle 30 mm je možné dosáhnout T > 95 K a snížení tepelných ztrát > 1100 W/m 2.

4 Vybrané možnosti použití Výhody při použití izolačních materiálů Brandenburger v lisech v dřevozpracujícím a gumárenském průmyslu Podstatné úspory energie díky tlakovému a stabilnímu tepelnému rozložení tepla mezi topnou deskou a beranem, popř. stolem lisu a topnou deskou Kratší doba ohřátí mj. snížení tepelných ztrát na povrchu topných desek, popř. vedeních topného média Podstatně nižší zatížení těsnění a manžet díky značně sníženému přenosu tepla na píst pomocí individuálně zvolených kombinací izolačních desek s vysokou izolační schopností a vysokou pevností v tlaku Vyhřívaný lis s krátkým taktem (Zdroj: Wemhöner) Rovnoměrné rozdělení tepla díky systémovému řešení firmy Brandenburger (izolace rámu, pístu a vnější izolace). Tepelně izolační desky Brandenburger Kontinuálně pracující, vyhřívaný lis na dřevotřískové desky Kontinuálně pracující lis (Zdroj: Hymmen) Vyhřívaný lis na pneumatiky

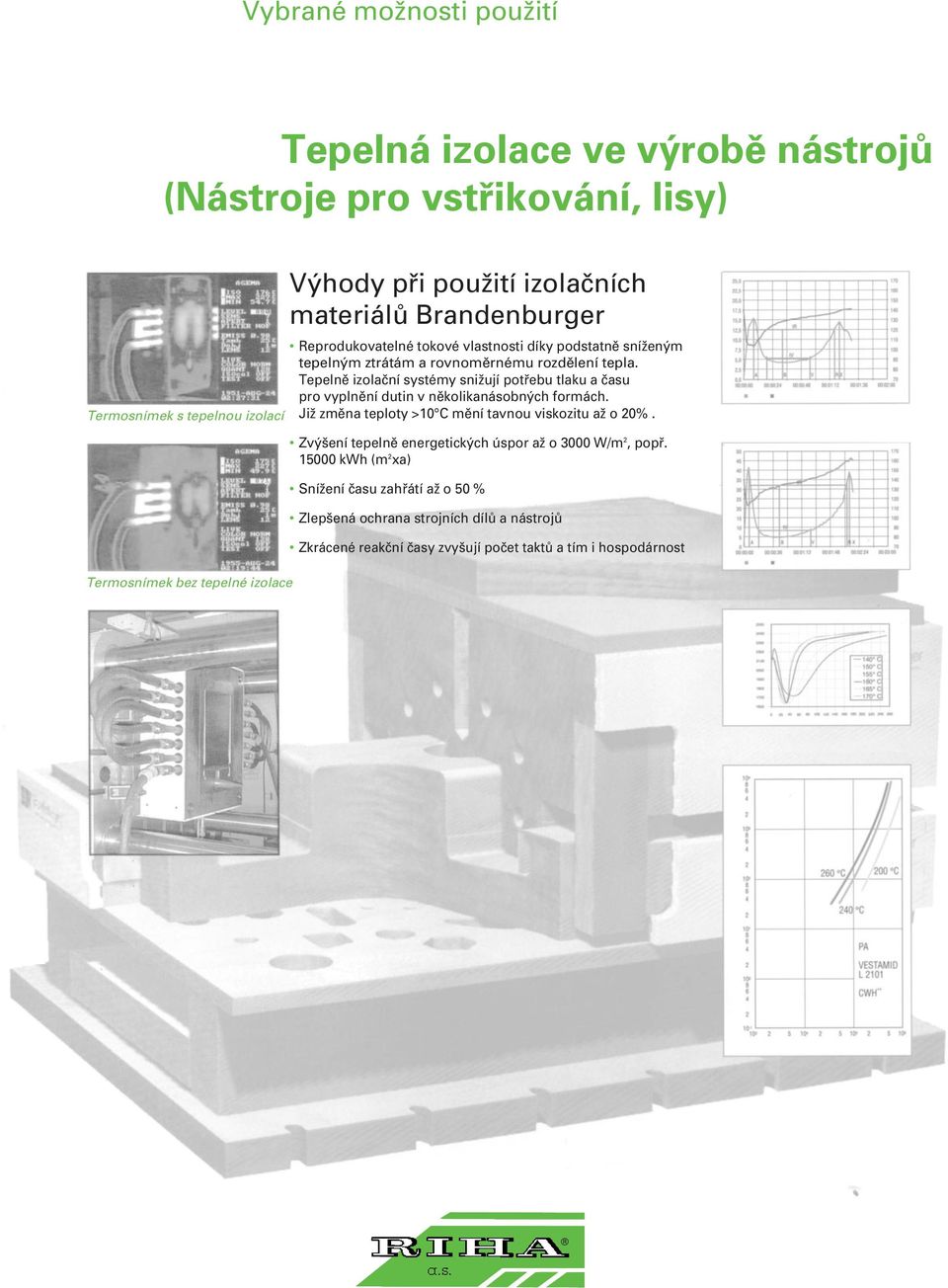

5 Vybrané možnosti použití Tepelná izolace ve výrobě nástrojů (Nástroje pro vstřikování, lisy) Termosnímek s tepelnou izolací Termosnímek bez tepelné izolace Výhody při použití izolačních materiálů Brandenburger Reprodukovatelné tokové vlastnosti díky podstatně sníženým tepelným ztrátám a rovnoměrnému rozdělení tepla. Tepelně izolační systémy snižují potřebu tlaku a času pro vyplnění dutin v několikanásobných formách. Již změna teploty >10 C mění tavnou viskozitu až o 20%. Zvýšení tepelně energetických úspor až o 3000 W/m 2, popř kwh (m 2 xa) Snížení času zahřátí až o 50 % Zlepšená ochrana strojních dílů a nástrojů Zkrácené reakční časy zvyšují počet taktů a tím i hospodárnost

6 Vybrané možnosti použití Tepelná izolace v extruzních zařízeních, zařízeních na bublinové fólie a vyfukovacích zařízeních na dutá tělesa Výhody při použití izolačních materiálů Brandenburger Tlakově a tepelně stabilní rozložení mezi tryskovou hlavicí a vyfukovacím kroužkem fólií (vyfukovacím zařízením na fólie), popř. hadicovými rozvaděči a nástroji na dutá tělesa (zařízení na vyfukování dutých těles) tepelná izolace s odrážecí schopností na trubkových segmentech pro ochlazení vnitřku hadice rovnoměrné rozložení teploty na výstupu trysky zajištění reprodukovatelných tokových vlastností umělohmotných tavenin (extruzní zařízení a zařízení na vyfukování dutých těles) zabránění krakování v oblasti tavných filtrů Kvalita GL-M/kvalita BRA-GLA Schéma trubkového extruzního zařízení Kvalita BRA-FLEX Kvalita GL-M Kvalita GL-M Zásobník taveniny vstřikovacího, vyfukovacího a protahovacího zařízení na výrobu PET lahví s kvalitou GL-M Foliová trubice Kruhová tryska (výstup taveniny) Linie tuhnutí Izolace trysky Kvalita BRA-GLA N studený vzduch 13 C vyfukující hlava 200 C Zóna tvoření trubice s kvalitou BRA-GLA N jako tlakově a tepelně stabilní rozložení mezi tryskovou hlavicí a vyfukovacím kroužkem fólie

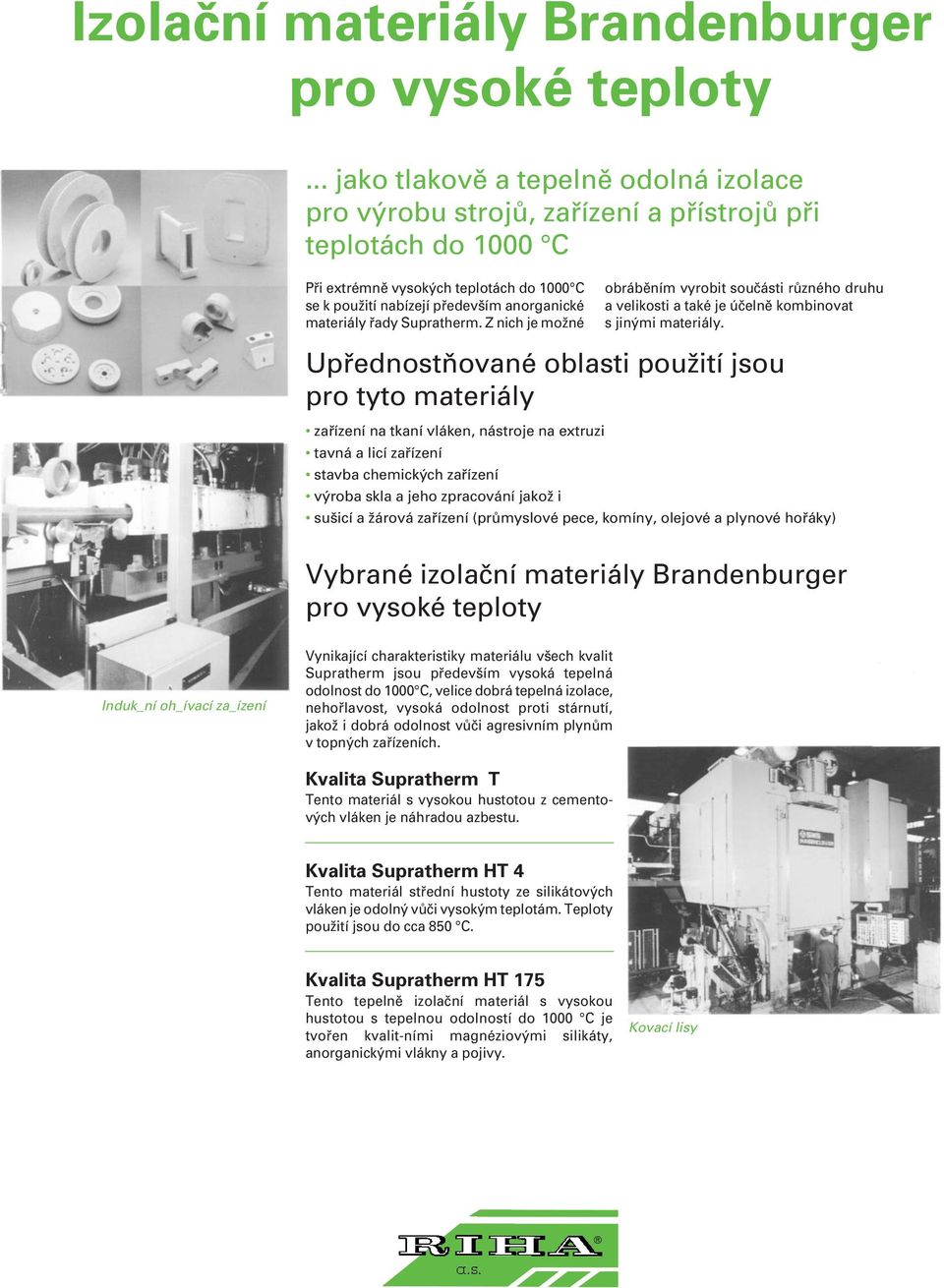

7 Izolační materiály Brandenburger pro vysoké teploty... jako tlakově a tepelně odolná izolace pro výrobu strojů, zařízení a přístrojů při teplotách do 1000 C Při extrémně vysokých teplotách do 1000 C se k použití nabízejí především anorganické materiály řady Supratherm. Z nich je možné obráběním vyrobit součásti různého druhu a velikosti a také je účelně kombinovat s jinými materiály. Upřednostňované oblasti použití jsou pro tyto materiály zařízení na tkaní vláken, nástroje na extruzi tavná a licí zařízení stavba chemických zařízení výroba skla a jeho zpracování jakož i sušicí a žárová zařízení (průmyslové pece, komíny, olejové a plynové hořáky) Vybrané izolační materiály Brandenburger pro vysoké teploty Induk_ní oh_ívací za_ízení Vynikající charakteristiky materiálu všech kvalit Supratherm jsou především vysoká tepelná odolnost do 1000 C, velice dobrá tepelná izolace, nehořlavost, vysoká odolnost proti stárnutí, jakož i dobrá odolnost vůči agresivním plynům v topných zařízeních. Kvalita Supratherm T Tento materiál s vysokou hustotou z cementových vláken je náhradou azbestu. Kvalita Supratherm HT 4 Tento materiál střední hustoty ze silikátových vláken je odolný vůči vysokým teplotám. Teploty použití jsou do cca 850 C. Kvalita Supratherm HT 175 Tento tepelně izolační materiál s vysokou hustotou s tepelnou odolností do 1000 C je tvořen kvalit-ními magnéziovými silikáty, anorganickými vlákny a pojivy. Kovací lisy

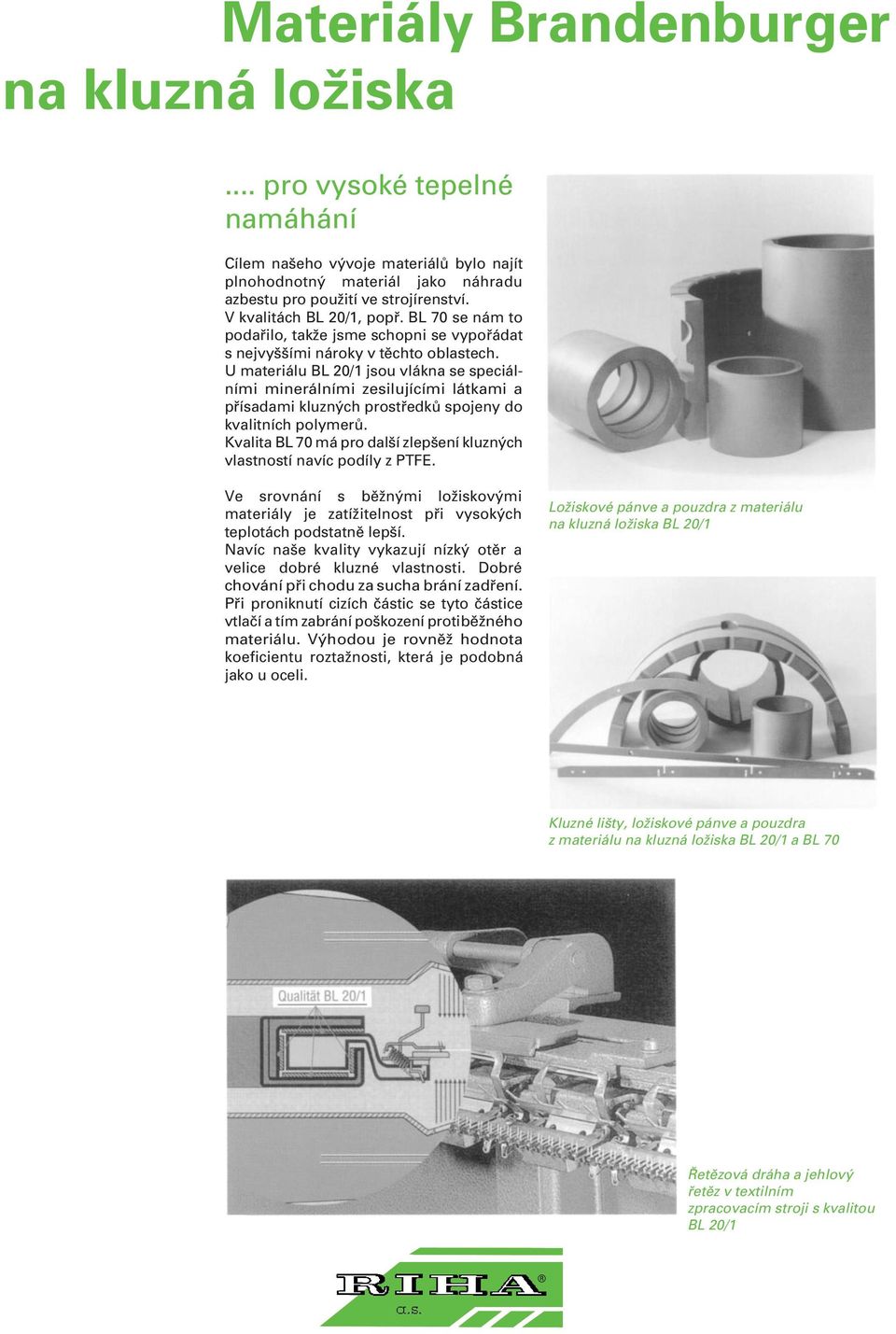

8 Materiály Brandenburger na kluzná ložiska... pro vysoké tepelné namáhání Cílem našeho vývoje materiálů bylo najít plnohodnotný materiál jako náhradu azbestu pro použití ve strojírenství. V kvalitách BL 20/1, popř. BL 70 se nám to podařilo, takže jsme schopni se vypořádat s nejvyššími nároky v těchto oblastech. U materiálu BL 20/1 jsou vlákna se speciálními minerálními zesilujícími látkami a přísadami kluzných prostředků spojeny do kvalitních polymerů. Kvalita BL 70 má pro další zlepšení kluzných vlastností navíc podíly z PTFE. Ve srovnání s běžnými ložiskovými materiály je zatížitelnost při vysokých teplotách podstatně lepší. Navíc naše kvality vykazují nízký otěr a velice dobré kluzné vlastnosti. Dobré chování při chodu za sucha brání zadření. Při proniknutí cizích částic se tyto částice vtlačí a tím zabrání poškození protiběžného materiálu. Výhodou je rovněž hodnota koeficientu roztažnosti, která je podobná jako u oceli. Ložiskové pánve a pouzdra z materiálu na kluzná ložiska BL 20/1 Kluzné lišty, ložiskové pánve a pouzdra z materiálu na kluzná ložiska BL 20/1 a BL 70 Řetězová dráha a jehlový řetěz v textilním zpracovacím stroji s kvalitou BL 20/1

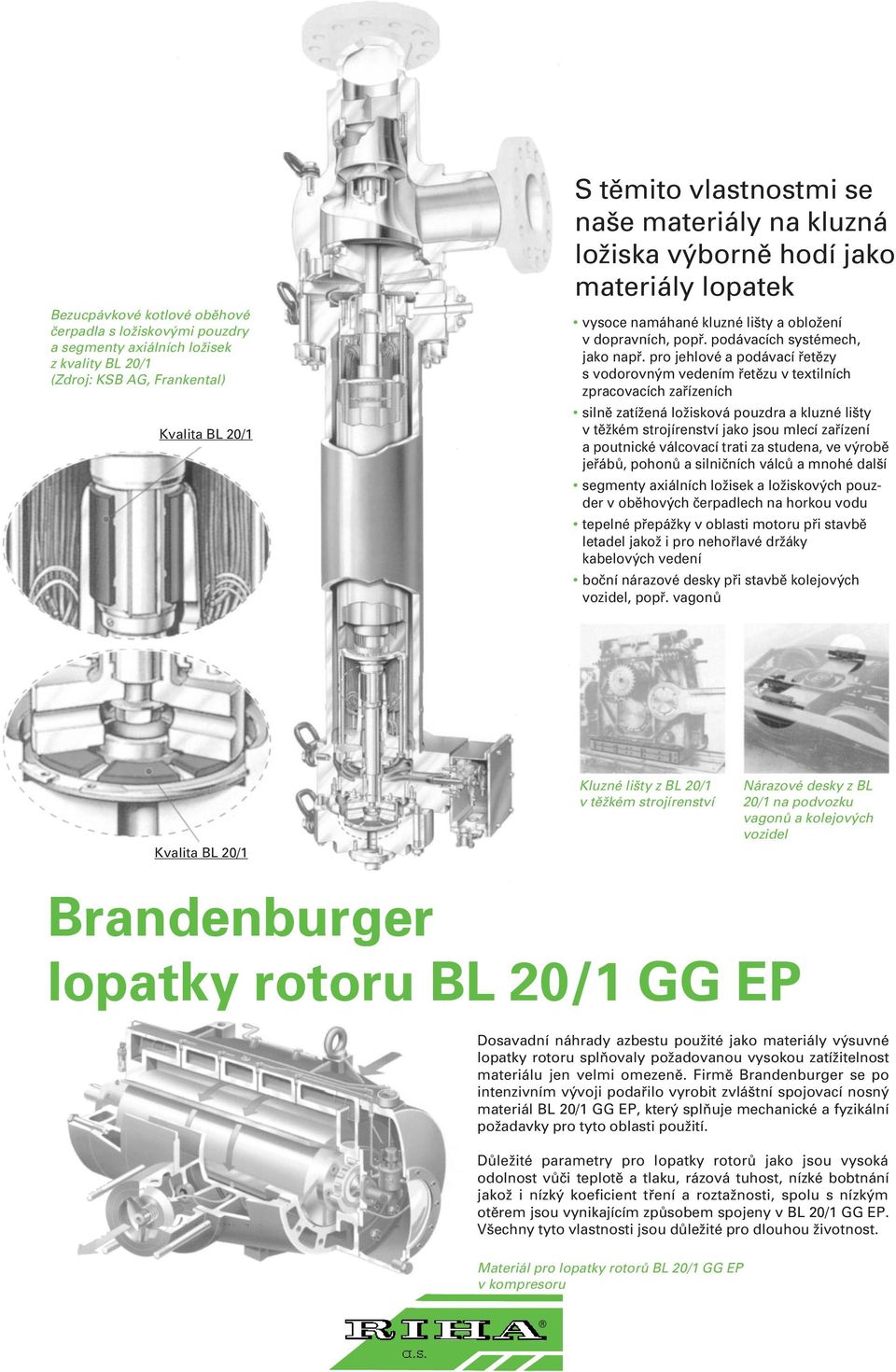

9 Bezucpávkové kotlové oběhové čerpadla s ložiskovými pouzdry a segmenty axiálních ložisek z kvality BL 20/1 (Zdroj: KSB AG, Frankental) Kvalita BL 20/1 S těmito vlastnostmi se naše materiály na kluzná ložiska výborně hodí jako materiály lopatek vysoce namáhané kluzné lišty a obložení v dopravních, popř. podávacích systémech, jako např. pro jehlové a podávací řetězy s vodorovným vedením řetězu v textilních zpracovacích zařízeních silně zatížená ložisková pouzdra a kluzné lišty v těžkém strojírenství jako jsou mlecí zařízení a poutnické válcovací trati za studena, ve výrobě jeřábů, pohonů a silničních válců a mnohé další segmenty axiálních ložisek a ložiskových pouzder v oběhových čerpadlech na horkou vodu tepelné přepážky v oblasti motoru při stavbě letadel jakož i pro nehořlavé držáky kabelových vedení boční nárazové desky při stavbě kolejových vozidel, popř. vagonů Kvalita BL 20/1 Kluzné lišty z BL 20/1 v těžkém strojírenství Nárazové desky z BL 20/1 na podvozku vagonů a kolejových vozidel Brandenburger lopatky rotoru BL 20/1 GG EP Dosavadní náhrady azbestu použité jako materiály výsuvné lopatky rotoru splňovaly požadovanou vysokou zatížitelnost materiálu jen velmi omezeně. Firmě Brandenburger se po intenzivním vývoji podařilo vyrobit zvláštní spojovací nosný materiál BL 20/1 GG EP, který splňuje mechanické a fyzikální požadavky pro tyto oblasti použití. Důležité parametry pro lopatky rotorů jako jsou vysoká odolnost vůči teplotě a tlaku, rázová tuhost, nízké bobtnání jakož i nízký koeficient tření a roztažnosti, spolu s nízkým otěrem jsou vynikajícím způsobem spojeny v BL 20/1 GG EP. Všechny tyto vlastnosti jsou důležité pro dlouhou životnost. Materiál pro lopatky rotorů BL 20/1 GG EP v kompresoru

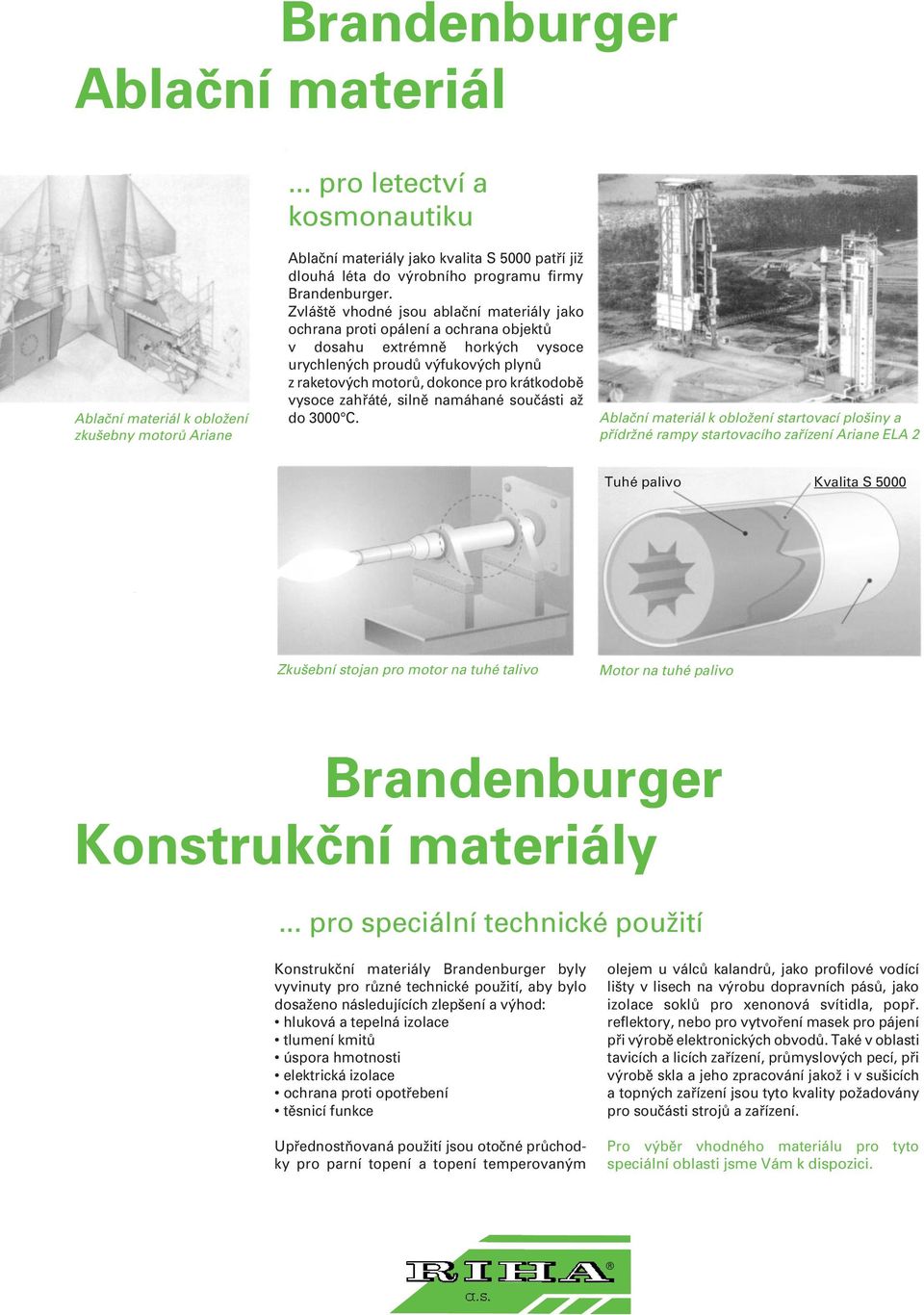

10 Brandenburger Ablační materiál... pro letectví a kosmonautiku Ablační materiál k obložení zkušebny motorů Ariane Ablační materiály jako kvalita S 5000 patří již dlouhá léta do výrobního programu firmy Brandenburger. Zvláště vhodné jsou ablační materiály jako ochrana proti opálení a ochrana objektů v dosahu extrémně horkých vysoce urychlených proudů výfukových plynů z raketových motorů, dokonce pro krátkodobě vysoce zahřáté, silně namáhané součásti až do 3000 C. Ablační materiál k obložení startovací plošiny a přídržné rampy startovacího zařízení Ariane ELA 2 Tuhé palivo Kvalita S 5000 Zkušební stojan pro motor na tuhé talivo Motor na tuhé palivo Brandenburger Konstrukční materiály... pro speciální technické použití Konstrukční materiály Brandenburger byly vyvinuty pro různé technické použití, aby bylo dosaženo následujících zlepšení a výhod: hluková a tepelná izolace tlumení kmitů úspora hmotnosti elektrická izolace ochrana proti opotřebení těsnicí funkce Upřednostňovaná použití jsou otočné průchodky pro parní topení a topení temperovaným olejem u válců kalandrů, jako profilové vodící lišty v lisech na výrobu dopravních pásů, jako izolace soklů pro xenonová svítidla, popř. reflektory, nebo pro vytvoření masek pro pájení při výrobě elektronických obvodů. Také v oblasti tavicích a licích zařízení, průmyslových pecí, při výrobě skla a jeho zpracování jakož i v sušicích a topných zařízení jsou tyto kvality požadovány pro součásti strojů a zařízení. Pro výběr vhodného materiálu pro tyto speciální oblasti jsme Vám k dispozici.

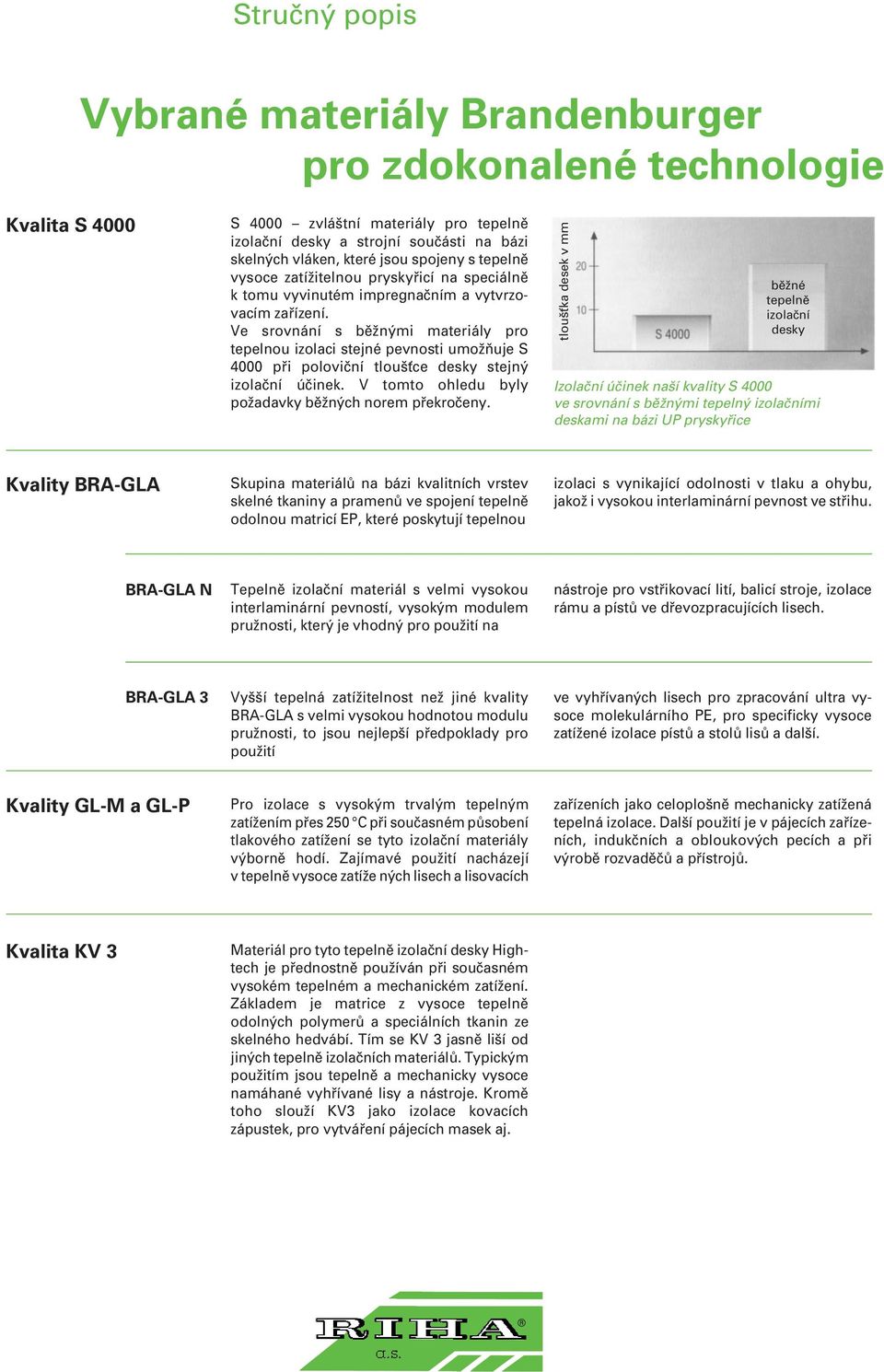

11 Stručný popis Vybrané materiály Brandenburger pro zdokonalené technologie Kvalita S 4000 S 4000 zvláštní materiály pro tepelně izolační desky a strojní součásti na bázi skelných vláken, které jsou spojeny s tepelně vysoce zatížitelnou pryskyřicí na speciálně k tomu vyvinutém impregnačním a vytvrzovacím zařízení. Ve srovnání s běžnými materiály pro tepelnou izolaci stejné pevnosti umožňuje S 4000 při poloviční tloušťce desky stejný izolační účinek. V tomto ohledu byly požadavky běžných norem překročeny. tloušťka desek v mm běžné tepelně izolační desky Izolační účinek naší kvality S 4000 ve srovnání s běžnými tepelný izolačními deskami na bázi UP pryskyřice Kvality BRA-GLA Skupina materiálů na bázi kvalitních vrstev skelné tkaniny a pramenů ve spojení tepelně odolnou matricí EP, které poskytují tepelnou izolaci s vynikající odolnosti v tlaku a ohybu, jakož i vysokou interlaminární pevnost ve střihu. BRA-GLA N Tepelně izolační materiál s velmi vysokou interlaminární pevností, vysokým modulem pružnosti, který je vhodný pro použití na nástroje pro vstřikovací lití, balicí stroje, izolace rámu a pístů ve dřevozpracujících lisech. BRA-GLA 3 Vyšší tepelná zatížitelnost než jiné kvality BRA-GLA s velmi vysokou hodnotou modulu pružnosti, to jsou nejlepší předpoklady pro použití ve vyhřívaných lisech pro zpracování ultra vysoce molekulárního PE, pro specificky vysoce zatížené izolace pístů a stolů lisů a další. Kvality GL-M a GL-P Pro izolace s vysokým trvalým tepelným zatížením přes 250 C při současném působení tlakového zatížení se tyto izolační materiály výborně hodí. Zajímavé použití nacházejí v tepelně vysoce zatíže ných lisech a lisovacích zařízeních jako celoplošně mechanicky zatížená tepelná izolace. Další použití je v pájecích zařízeních, indukčních a obloukových pecích a při výrobě rozvaděčů a přístrojů. Kvalita KV 3 Materiál pro tyto tepelně izolační desky Hightech je přednostně používán při současném vysokém tepelném a mechanickém zatížení. Základem je matrice z vysoce tepelně odolných polymerů a speciálních tkanin ze skelného hedvábí. Tím se KV 3 jasně liší od jiných tepelně izolačních materiálů. Typickým použitím jsou tepelně a mechanicky vysoce namáhané vyhřívané lisy a nástroje. Kromě toho slouží KV3 jako izolace kovacích zápustek, pro vytváření pájecích masek aj.

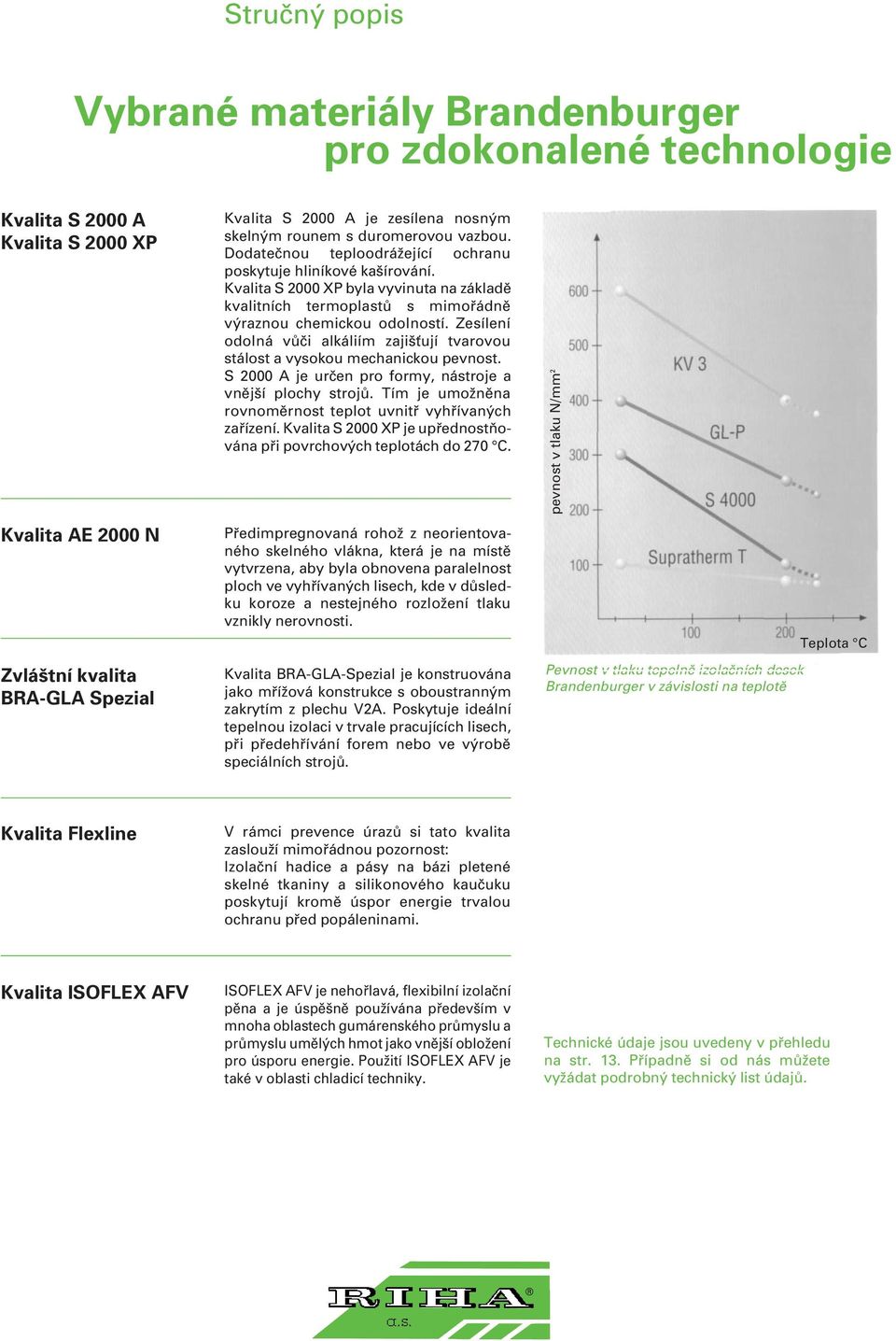

12 Stručný popis Vybrané materiály Brandenburger pro zdokonalené technologie Kvalita S 2000 A Kvalita S 2000 XP Kvalita AE 2000 N Zvláštní kvalita BRA-GLA Spezial Kvalita S 2000 A je zesílena nosným skelným rounem s duromerovou vazbou. Dodatečnou teploodrážející ochranu poskytuje hliníkové kašírování. Kvalita S 2000 XP byla vyvinuta na základě kvalitních termoplastů s mimořádně výraznou chemickou odolností. Zesílení odolná vůči alkáliím zajišťují tvarovou stálost a vysokou mechanickou pevnost. S 2000 A je určen pro formy, nástroje a vnější plochy strojů. Tím je umožněna rovnoměrnost teplot uvnitř vyhřívaných zařízení. Kvalita S 2000 XP je upřednostňována při povrchových teplotách do 270 C. Předimpregnovaná rohož z neorientovaného skelného vlákna, která je na místě vytvrzena, aby byla obnovena paralelnost ploch ve vyhřívaných lisech, kde v důsledku koroze a nestejného rozložení tlaku vznikly nerovnosti. Kvalita BRA-GLA-Spezial je konstruována jako mřížová konstrukce s oboustranným zakrytím z plechu V2A. Poskytuje ideální tepelnou izolaci v trvale pracujících lisech, při předehřívání forem nebo ve výrobě speciálních strojů. pevnost v tlaku N/mm 2 Pevnost v tlaku tepelně izolačních desek Brandenburger v závislosti na teplotě Teplota C Kvalita Flexline V rámci prevence úrazů si tato kvalita zaslouží mimořádnou pozornost: Izolační hadice a pásy na bázi pletené skelné tkaniny a silikonového kaučuku poskytují kromě úspor energie trvalou ochranu před popáleninami. Kvalita ISOFLEX AFV ISOFLEX AFV je nehořlavá, flexibilní izolační pěna a je úspěšně používána především v mnoha oblastech gumárenského průmyslu a průmyslu umělých hmot jako vnější obložení pro úsporu energie. Použití ISOFLEX AFV je také v oblasti chladicí techniky. Technické údaje jsou uvedeny v přehledu na str. 13. Případně si od nás můžete vyžádat podrobný technický list údajů.

13 Vybrané technické údaje Přehled tepelně izolačních materiálů Tepelně izolační materiály Teplotní odolnost Kvality v C trvale krátkodobě Tepelně izolační desky S BRA-GLA N BRA-GLA KV GL-M GL-P Boční izolace S 2000 A S 2000 XP BRA-FLEX Vyrovnávací podložky AE 2000 N Zvláštní kvalita BRA-GLA Ostatní ISOFLEX AFV Flexline Pevnost v tlaku při RT* v N/mm 2 EN ISO ,13 1, ,30 0, ,30 0, ,25 0, ,30 <0, ,31 <0, max Pevnost v tlaku při 200 C v N/mm 2 EN ISO >5 1 max Koeficient tepelné vodivosti W/mK při RT* DIN Nasákavost v % / 24 hodin DIN ,10 <1 0,11 >0,1 0, , ,10-0,05-0,06 - Izolační materiály pro vysoké teploty Kvality Supratherm Supratherm HT 4 Supratherm HT 175 Teplotní odolnost v C Pevnost v tlaku při RT* v N/mm 2 EN ISO 604 Pevnost v tlaku při 200 C v N/mm 2 EN ISO 604 Koeficient tepelné vodivosti W/mK při RT* DIN Nasákavost v % / 24 hodin DIN ,32 max , ,22 20 BL 20/1 BL 70 Kvality Materiál pro lopatky rotorů BL 20/1 GG EP 1) při tlakové deformaci 3% Materiály por kluzná ložiska / materiál pro lopatky rotorů Trvalá teplotní odolnost v C Pevnost v tlaku při RT* v N/mm 2 EN ISO 604 Hustota g / cm 3 Rázová houževnatost kj/m 2 EN ISO 179 Koeficient lineární roztažnosti v 1/K DIN ,8 0,32 max ) 2,2 0, , Součinitel tření za sucha 0,12 0,05 0,12 Nasákavost v % / 24 hodin DIN max S 5000 Kvality Hustota: 1,65 g/cm 2 Krátkodobá teplotní odolnost v C Ablační materiál pro letectví a kosmonautiku Trvalá teplotní odolnost v C Pevnost v tlaku při RT* v N/mm 2 EN ISO 604 Pevnost v ohybu v N/mm 2 EN 63 Koeficient tepelné vodivosti W/mK DIN , Vyžádejte si podrobné technické listy údajů pro jednotlivé materiály. Koeficient roztažnosti v 1/K Nasákavost v % / 24 hodin DIN >1 *RT=room temperature ca. 20 C)
