FX10 Advanced Programovatelný elektronický regulátor aplikací HVAC a chlazení

Transkript

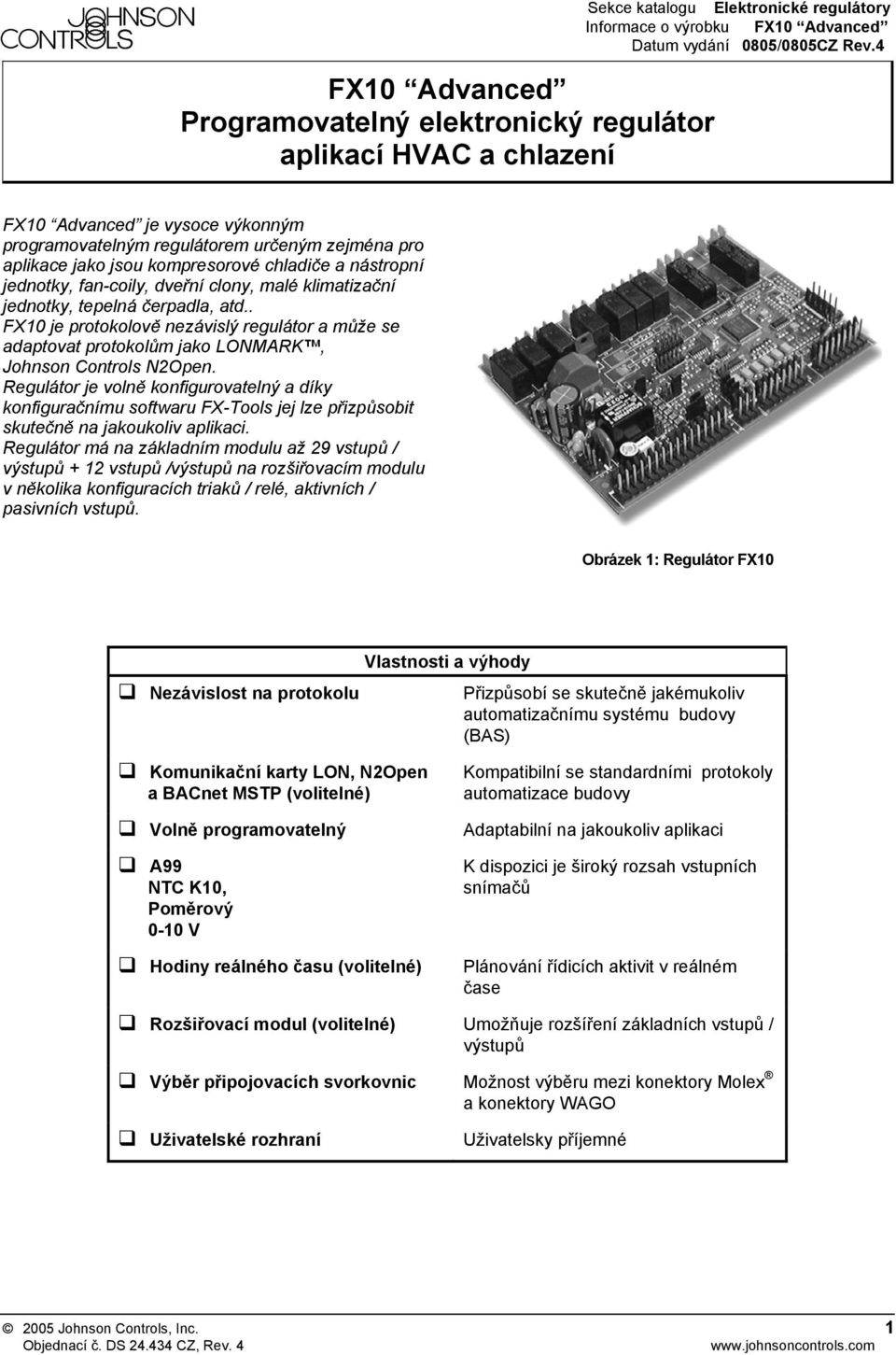

1 FX10 Advanced Programovatelný elektronický regulátor aplikací HVAC a chlazení Sekce katalogu Elektronické regulátory Informace o výrobku FX10 Advanced Datum vydání 0805/0805CZ Rev.4 FX10 Advanced je vysoce výkonným programovatelným regulátorem určeným zejména pro aplikace jako jsou kompresorové chladiče a nástropní jednotky, fan-coily, dveřní clony, malé klimatizační jednotky, tepelná čerpadla, atd.. FX10 je protokolově nezávislý regulátor a může se adaptovat protokolům jako LONMARK, Johnson Controls N2Open. Regulátor je volně konfigurovatelný a díky konfiguračnímu softwaru FX-Tools jej lze přizpůsobit skutečně na jakoukoliv aplikaci. Regulátor má na základním modulu až 29 vstupů / výstupů + 12 vstupů /výstupů na rozšiřovacím modulu v několika konfiguracích triaků / relé, aktivních / pasivních vstupů. Obrázek 1: Regulátor FX10 Vlastnosti a výhody Nezávislost na protokolu Přizpůsobí se skutečně jakémukoliv automatizačnímu systému budovy (BAS) Komunikační karty LON, N2Open a BACnet MSTP (volitelné) Volně programovatelný A99 NTC K10, Poměrový 0-10 V Hodiny reálného času (volitelné) Kompatibilní se standardními protokoly automatizace budovy Adaptabilní na jakoukoliv aplikaci K dispozici je široký rozsah vstupních snímačů Plánování řídicích aktivit v reálném čase Rozšiřovací modul (volitelné) Umožňuje rozšíření základních vstupů / výstupů Výběr připojovacích svorkovnic Možnost výběru mezi konektory Molex a konektory WAGO Uživatelské rozhraní Uživatelsky příjemné 2005 Johnson Controls, Inc. 1 Objednací č. DS CZ, Rev. 4

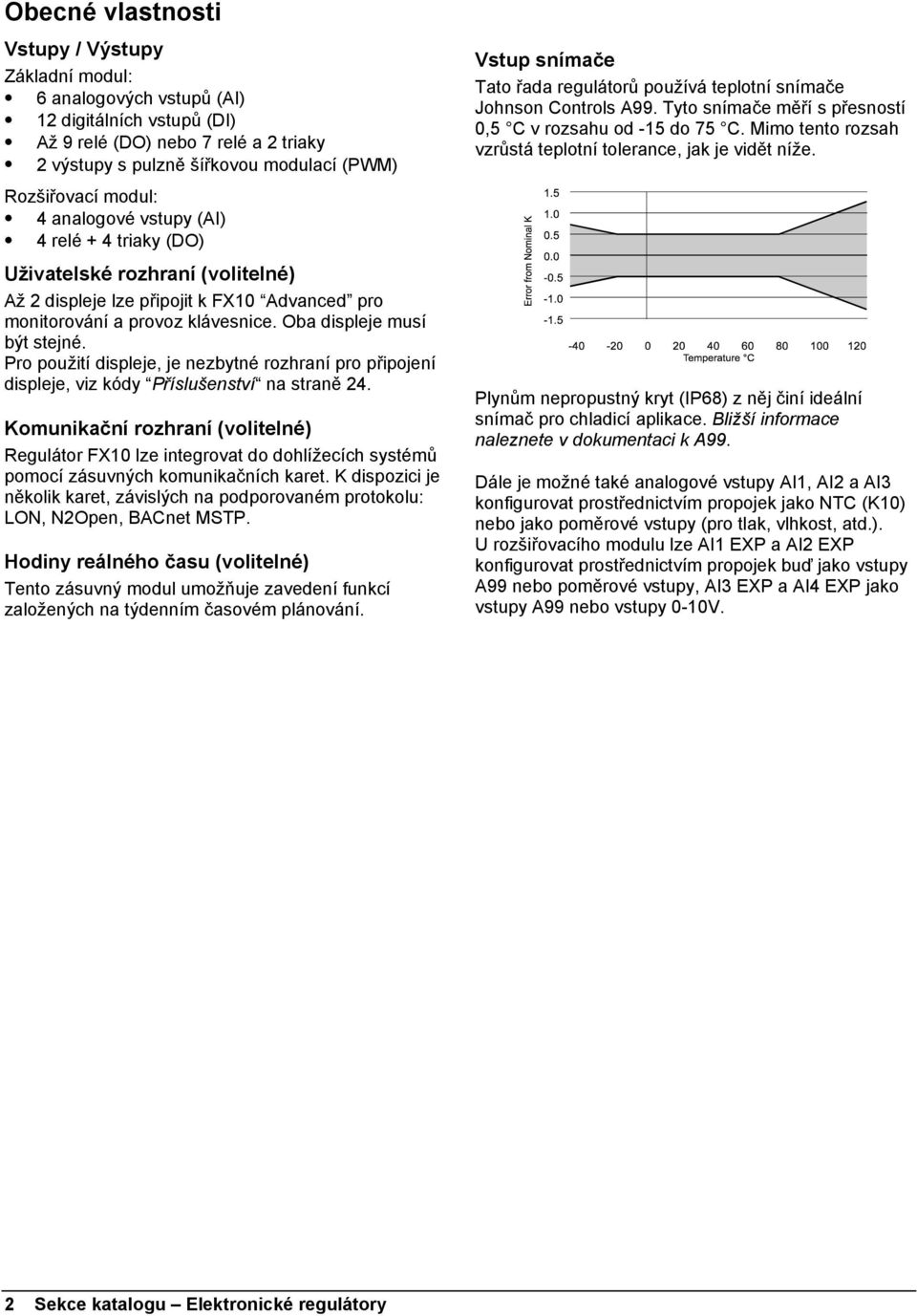

2 Obecné vlastnosti Vstupy / Výstupy Základní modul: 6 analogových vstupů (AI) 12 digitálních vstupů (DI) Až 9 relé (DO) nebo 7 relé a 2 triaky 2 výstupy s pulzně šířkovou modulací (PWM) Rozšiřovací modul: 4 analogové vstupy (AI) 4 relé + 4 triaky (DO) Uživatelské rozhraní (volitelné) Až 2 displeje lze připojit k FX10 Advanced pro monitorování a provoz klávesnice. Oba displeje musí být stejné. Pro použití displeje, je nezbytné rozhraní pro připojení displeje, viz kódy Příslušenství na straně 24. Komunikační rozhraní (volitelné) Regulátor FX10 lze integrovat do dohlížecích systémů pomocí zásuvných komunikačních karet. K dispozici je několik karet, závislých na podporovaném protokolu: LON, N2Open, BACnet MSTP. Hodiny reálného času (volitelné) Tento zásuvný modul umožňuje zavedení funkcí založených na týdenním časovém plánování. Vstup snímače Tato řada regulátorů používá teplotní snímače Johnson Controls A99. Tyto snímače měří s přesností 0,5 C v rozsahu od -15 do 75 C. Mimo tento rozsah vzrůstá teplotní tolerance, jak je vidět níže. Plynům nepropustný kryt (IP68) z něj činí ideální snímač pro chladicí aplikace. Bližší informace naleznete v dokumentaci k A99. Dále je možné také analogové vstupy AI1, AI2 a AI3 konfigurovat prostřednictvím propojek jako NTC (K10) nebo jako poměrové vstupy (pro tlak, vlhkost, atd.). U rozšiřovacího modulu lze AI1 EXP a AI2 EXP konfigurovat prostřednictvím propojek buď jako vstupy A99 nebo poměrové vstupy, AI3 EXP a AI4 EXP jako vstupy A99 nebo vstupy 0-10V. 2 Sekce katalogu Elektronické regulátory

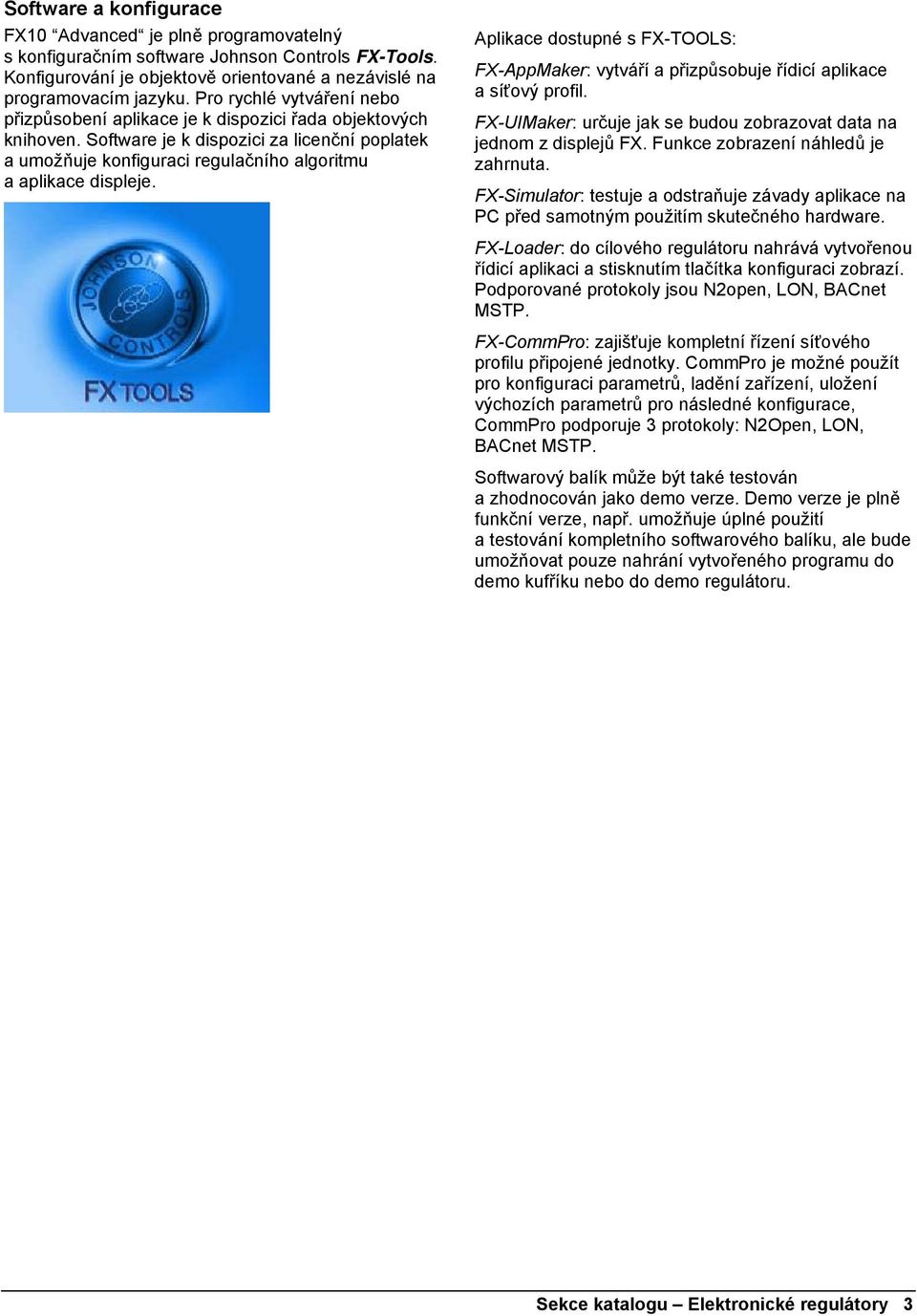

3 Software a konfigurace FX10 Advanced je plně programovatelný s konfiguračním software Johnson Controls FX-Tools. Konfigurování je objektově orientované a nezávislé na programovacím jazyku. Pro rychlé vytváření nebo přizpůsobení aplikace je k dispozici řada objektových knihoven. Software je k dispozici za licenční poplatek a umožňuje konfiguraci regulačního algoritmu a aplikace displeje. Aplikace dostupné s FX-TOOLS: FX-AppMaker: vytváří a přizpůsobuje řídicí aplikace a síťový profil. FX-UIMaker: určuje jak se budou zobrazovat data na jednom z displejů FX. Funkce zobrazení náhledů je zahrnuta. FX-Simulator: testuje a odstraňuje závady aplikace na PC před samotným použitím skutečného hardware. FX-Loader: do cílového regulátoru nahrává vytvořenou řídicí aplikaci a stisknutím tlačítka konfiguraci zobrazí. Podporované protokoly jsou N2open, LON, BACnet MSTP. FX-CommPro: zajišťuje kompletní řízení síťového profilu připojené jednotky. CommPro je možné použít pro konfiguraci parametrů, ladění zařízení, uložení výchozích parametrů pro následné konfigurace, CommPro podporuje 3 protokoly: N2Open, LON, BACnet MSTP. Softwarový balík může být také testován a zhodnocován jako demo verze. Demo verze je plně funkční verze, např. umožňuje úplné použití a testování kompletního softwarového balíku, ale bude umožňovat pouze nahrání vytvořeného programu do demo kufříku nebo do demo regulátoru. Sekce katalogu Elektronické regulátory 3

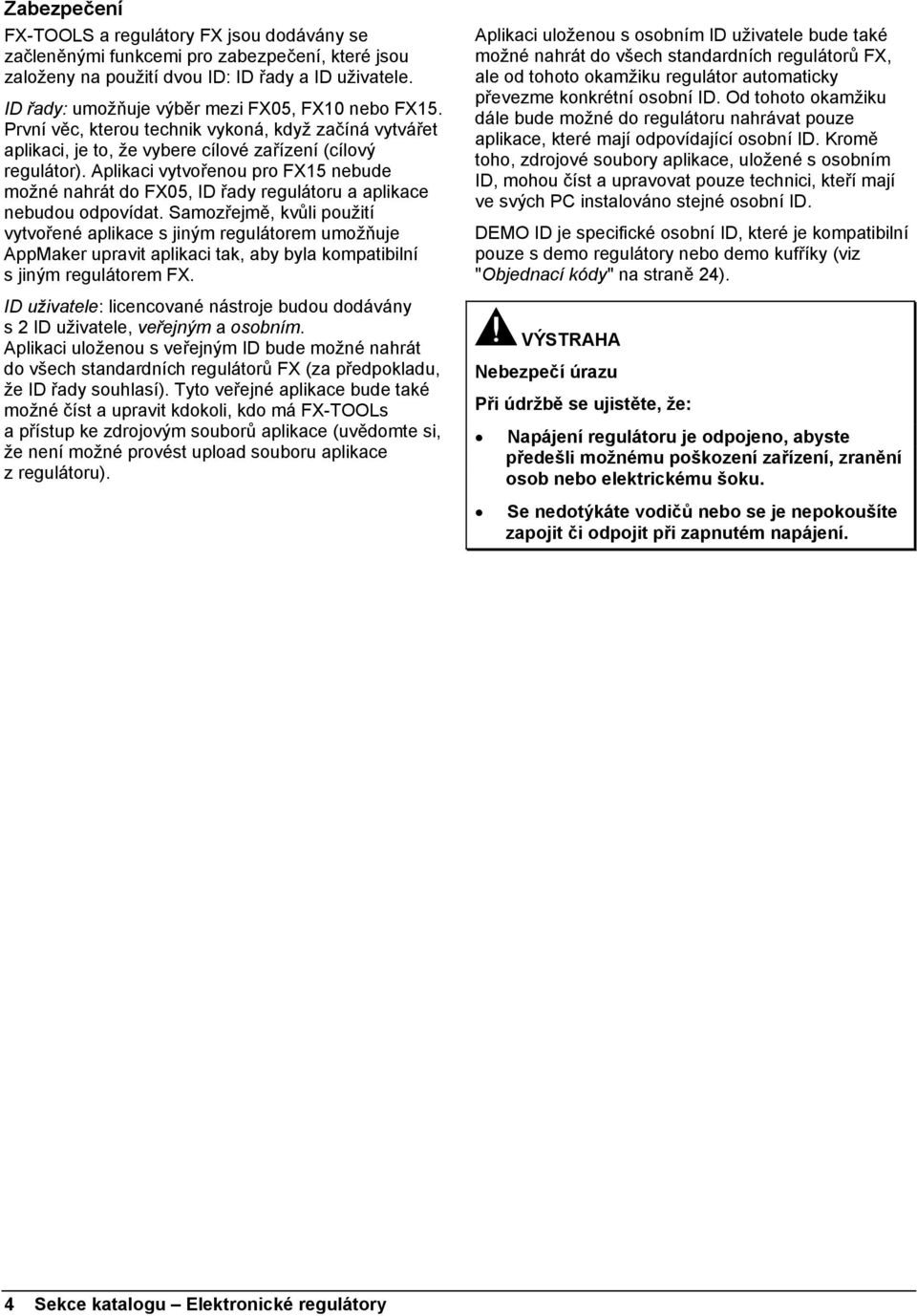

4 Zabezpečení FX-TOOLS a regulátory FX jsou dodávány se začleněnými funkcemi pro zabezpečení, které jsou založeny na použití dvou ID: ID řady a ID uživatele. ID řady: umožňuje výběr mezi FX05, FX10 nebo FX15. První věc, kterou technik vykoná, když začíná vytvářet aplikaci, je to, že vybere cílové zařízení (cílový regulátor). Aplikaci vytvořenou pro FX15 nebude možné nahrát do FX05, ID řady regulátoru a aplikace nebudou odpovídat. Samozřejmě, kvůli použití vytvořené aplikace s jiným regulátorem umožňuje AppMaker upravit aplikaci tak, aby byla kompatibilní s jiným regulátorem FX. ID uživatele: licencované nástroje budou dodávány s 2 ID uživatele, veřejným a osobním. Aplikaci uloženou s veřejným ID bude možné nahrát do všech standardních regulátorů FX (za předpokladu, že ID řady souhlasí). Tyto veřejné aplikace bude také možné číst a upravit kdokoli, kdo má FX-TOOLs a přístup ke zdrojovým souborů aplikace (uvědomte si, že není možné provést upload souboru aplikace z regulátoru). Aplikaci uloženou s osobním ID uživatele bude také možné nahrát do všech standardních regulátorů FX, ale od tohoto okamžiku regulátor automaticky převezme konkrétní osobní ID. Od tohoto okamžiku dále bude možné do regulátoru nahrávat pouze aplikace, které mají odpovídající osobní ID. Kromě toho, zdrojové soubory aplikace, uložené s osobním ID, mohou číst a upravovat pouze technici, kteří mají ve svých PC instalováno stejné osobní ID. DEMO ID je specifické osobní ID, které je kompatibilní pouze s demo regulátory nebo demo kufříky (viz "Objednací kódy" na straně 24). VÝSTRAHA Nebezpečí úrazu Při údržbě se ujistěte, že: Napájení regulátoru je odpojeno, abyste předešli možnému poškození zařízení, zranění osob nebo elektrickému šoku. Se nedotýkáte vodičů nebo se je nepokoušíte zapojit či odpojit při zapnutém napájení. 4 Sekce katalogu Elektronické regulátory

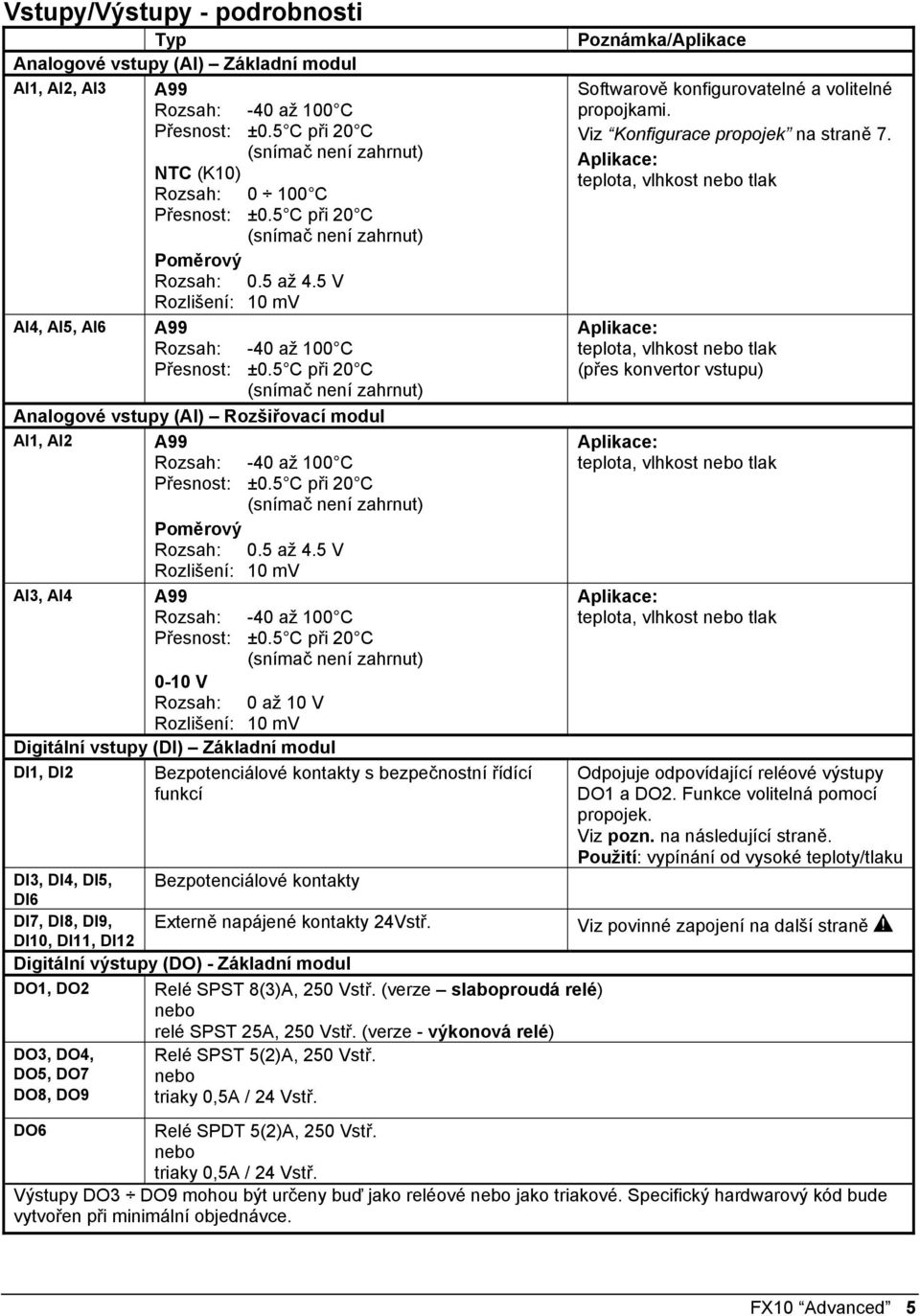

5 Vstupy/Výstupy - podrobnosti Typ Analogové vstupy (AI) Základní modul AI1, AI2, AI3 A99 Rozsah: -40 až 100 C Přesnost: ±0.5 C při 20 C (snímač není zahrnut) NTC (K10) Rozsah: C Přesnost: ±0.5 C při 20 C (snímač není zahrnut) Poměrový Rozsah: 0.5 až 4.5 V Rozlišení: 10 mv AI4, AI5, AI6 A99 Rozsah: -40 až 100 C Přesnost: ±0.5 C při 20 C (snímač není zahrnut) Analogové vstupy (AI) Rozšiřovací modul AI1, AI2 A99 Rozsah: -40 až 100 C Přesnost: ±0.5 C při 20 C (snímač není zahrnut) Poměrový Rozsah: 0.5 až 4.5 V Rozlišení: 10 mv AI3, AI4 A99 Rozsah: -40 až 100 C Přesnost: ±0.5 C při 20 C (snímač není zahrnut) 0-10 V Rozsah: 0 až 10 V Rozlišení: 10 mv Digitální vstupy (DI) Základní modul DI1, DI2 Bezpotenciálové kontakty s bezpečnostní řídící funkcí Poznámka/Aplikace Softwarově konfigurovatelné a volitelné propojkami. Viz Konfigurace propojek na straně 7. Aplikace: teplota, vlhkost nebo tlak Aplikace: teplota, vlhkost nebo tlak (přes konvertor vstupu) Aplikace: teplota, vlhkost nebo tlak Aplikace: teplota, vlhkost nebo tlak Odpojuje odpovídající reléové výstupy DO1 a DO2. Funkce volitelná pomocí propojek. Viz pozn. na následující straně. Použití: vypínání od vysoké teploty/tlaku DI3, DI4, DI5, Bezpotenciálové kontakty DI6 DI7, DI8, DI9, DI10, DI11, DI12 Externě napájené kontakty 24Vstř. Viz povinné zapojení na další straně Digitální výstupy (DO) - Základní modul DO1, DO2 Relé SPST 8(3)A, 250 Vstř. (verze slaboproudá relé) nebo relé SPST 25A, 250 Vstř. (verze - výkonová relé) DO3, DO4, DO5, DO7 DO8, DO9 Relé SPST 5(2)A, 250 Vstř. nebo triaky 0,5A / 24 Vstř. DO6 Relé SPDT 5(2)A, 250 Vstř. nebo triaky 0,5A / 24 Vstř. Výstupy DO3 DO9 mohou být určeny buď jako reléové nebo jako triakové. Specifický hardwarový kód bude vytvořen při minimální objednávce. FX10 Advanced 5

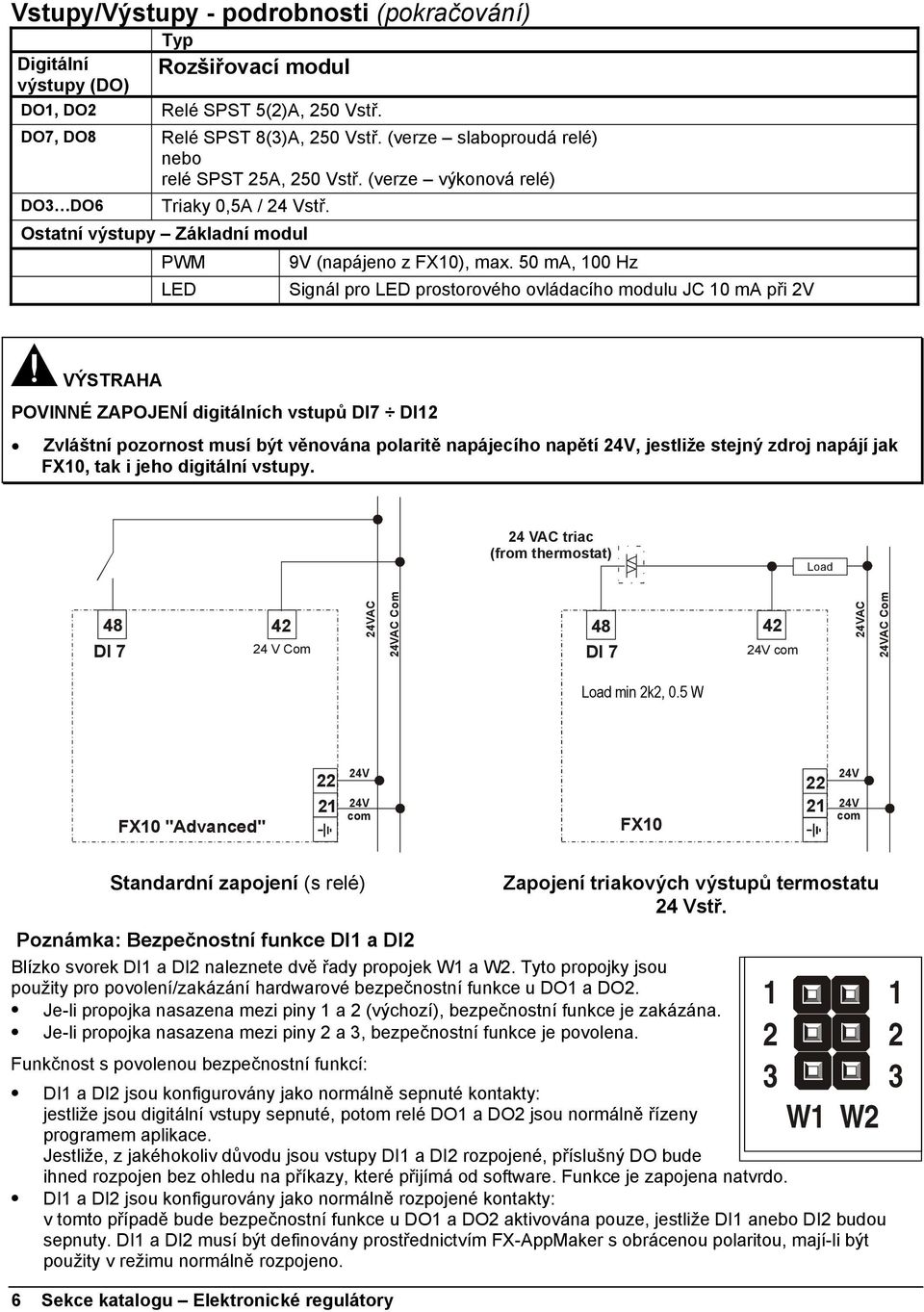

6 Vstupy/Výstupy - podrobnosti (pokračování) Typ Rozšiřovací modul Digitální výstupy (DO) DO1, DO2 DO7, DO8 DO3 DO6 Relé SPST 5(2)A, 250 Vstř. Relé SPST 8(3)A, 250 Vstř. (verze slaboproudá relé) nebo relé SPST 25A, 250 Vstř. (verze výkonová relé) Triaky 0,5A / 24 Vstř. Ostatní výstupy Základní modul PWM LED 9V (napájeno z FX10), max. 50 ma, 100 Hz Signál pro LED prostorového ovládacího modulu JC 10 ma při 2V VÝSTRAHA POVINNÉ ZAPOJENÍ digitálních vstupů DI7 DI12 Zvláštní pozornost musí být věnována polaritě napájecího napětí 24V, jestliže stejný zdroj napájí jak FX10, tak i jeho digitální vstupy. 24 VAC triac (from thermostat) Load DI 7 24 V Com 24VAC 24VAC Com DI 7 24V com 24VAC 24VAC Com Load min 2k2, 0.5 W FX10 "Advanced" V 24V com FX V 24V com Standardní zapojení (s relé) 6 Sekce katalogu Elektronické regulátory Zapojení triakových výstupů termostatu 24 Vstř. Poznámka: Bezpečnostní funkce DI1 a DI2 Blízko svorek DI1 a DI2 naleznete dvě řady propojek W1 a W2. Tyto propojky jsou použity pro povolení/zakázání hardwarové bezpečnostní funkce u DO1 a DO2. Je-li propojka nasazena mezi piny 1 a 2 (výchozí), bezpečnostní funkce je zakázána. Je-li propojka nasazena mezi piny 2 a 3, bezpečnostní funkce je povolena. Funkčnost s povolenou bezpečnostní funkcí: DI1 a DI2 jsou konfigurovány jako normálně sepnuté kontakty: jestliže jsou digitální vstupy sepnuté, potom relé DO1 a DO2 jsou normálně řízeny programem aplikace. Jestliže, z jakéhokoliv důvodu jsou vstupy DI1 a DI2 rozpojené, příslušný DO bude ihned rozpojen bez ohledu na příkazy, které přijímá od software. Funkce je zapojena natvrdo. DI1 a DI2 jsou konfigurovány jako normálně rozpojené kontakty: W1 W2 v tomto případě bude bezpečnostní funkce u DO1 a DO2 aktivována pouze, jestliže DI1 anebo DI2 budou sepnuty. DI1 a DI2 musí být definovány prostřednictvím FX-AppMaker s obrácenou polaritou, mají-li být použity v režimu normálně rozpojeno.

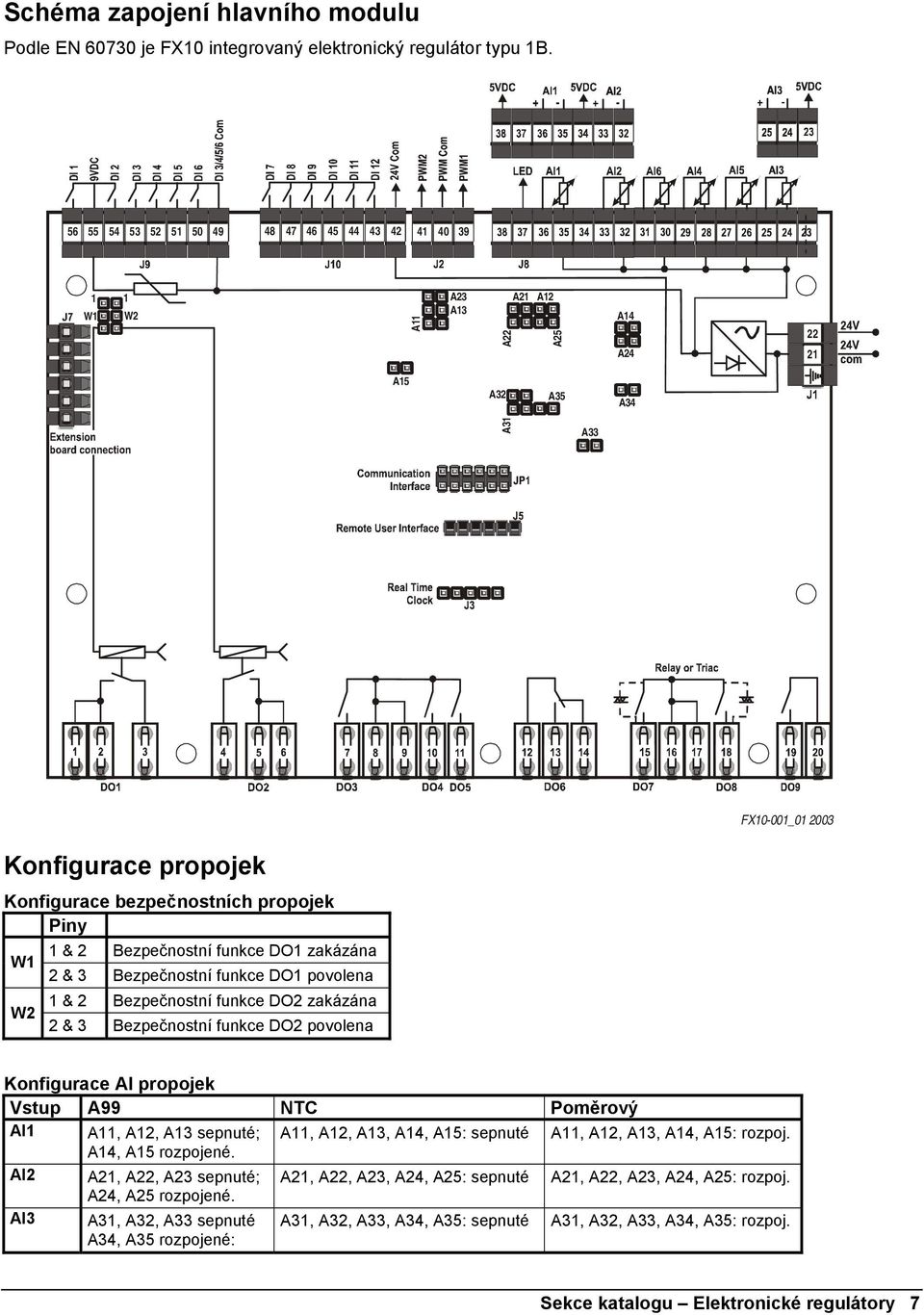

7 Schéma zapojení hlavního modulu Podle EN je FX10 integrovaný elektronický regulátor typu 1B W1 1 W2 A11 A23 A13 A22 A21 A12 A25 A14 A A15 A32 A35 A34 A31 A33 FX10-001_ Konfigurace propojek Konfigurace bezpečnostních propojek Piny 1 & 2 Bezpečnostní funkce DO1 zakázána W1 2 & 3 Bezpečnostní funkce DO1 povolena 1 & 2 Bezpečnostní funkce DO2 zakázána W2 2 & 3 Bezpečnostní funkce DO2 povolena Konfigurace AI propojek Vstup A99 NTC Poměrový AI1 A11, A12, A13 sepnuté; A14, A15 rozpojené. A11, A12, A13, A14, A15: sepnuté A11, A12, A13, A14, A15: rozpoj. AI2 AI3 A21, A22, A23 sepnuté; A24, A25 rozpojené. A31, A32, A33 sepnuté A34, A35 rozpojené: A21, A22, A23, A24, A25: sepnuté A21, A22, A23, A24, A25: rozpoj. A31, A32, A33, A34, A35: sepnuté A31, A32, A33, A34, A35: rozpoj. Sekce katalogu Elektronické regulátory 7

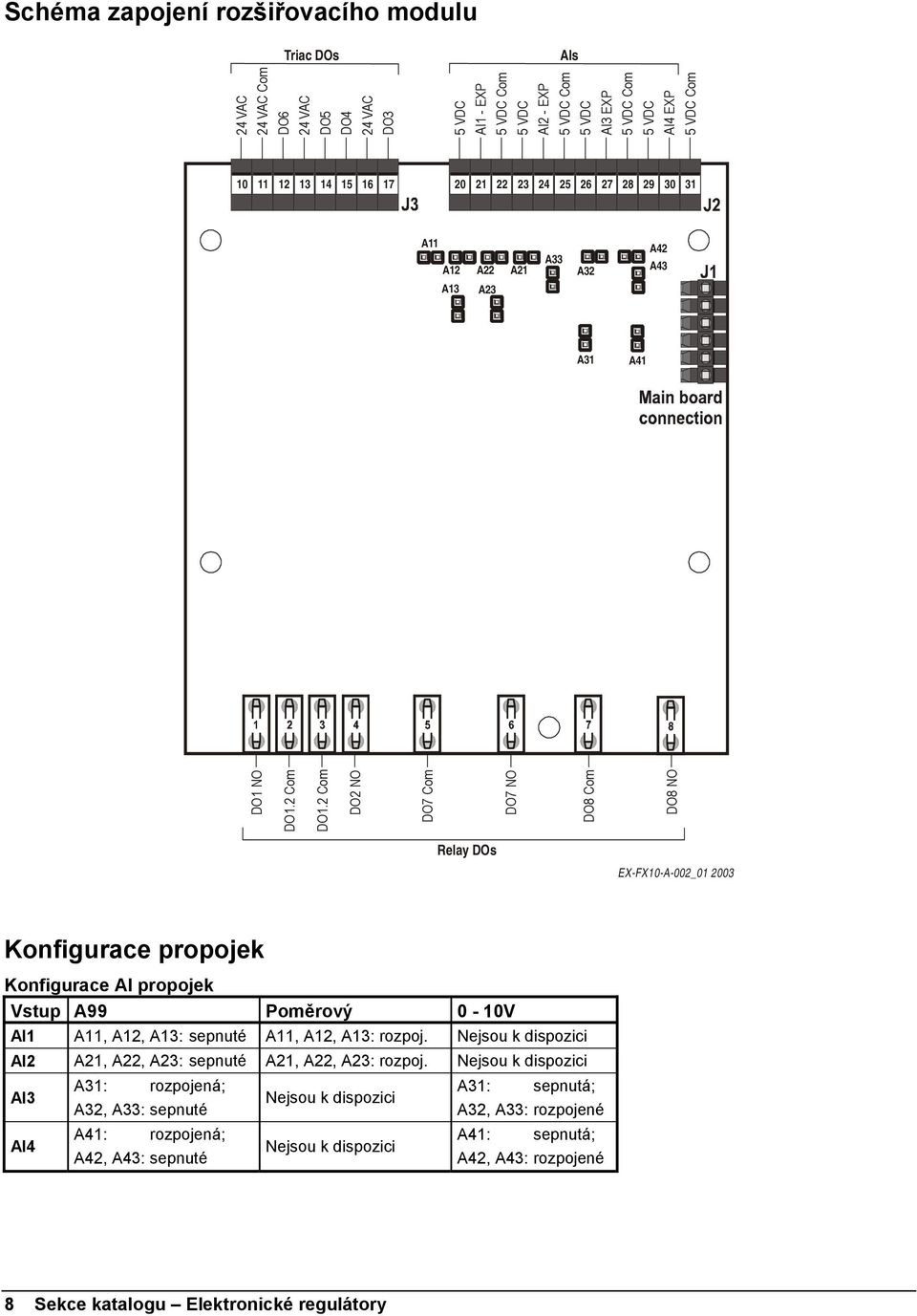

8 Schéma zapojení rozšiřovacího modulu Triac DOs AIs 24 VAC 24 VAC Com DO6 24 VAC DO5 DO4 24 VAC DO3 5 VDC AI1 - EXP 5 VDC Com 5 VDC AI2 - EXP 5 VDC Com 5 VDC AI3 EXP 5 VDC Com 5 VDC AI4 EXP 5 VDC Com A11 A12 A22 A21 A33 A32 A42 A43 A13 A23 A31 A41 DO1 NO DO1.2 Com DO1.2 Com DO2 NO DO7 Com DO7 NO DO8 Com DO8 NO Relay DOs EX-FX10-A-002_ Konfigurace propojek Konfigurace AI propojek Vstup A99 Poměrový 0-10V AI1 A11, A12, A13: sepnuté A11, A12, A13: rozpoj. Nejsou k dispozici AI2 A21, A22, A23: sepnuté A21, A22, A23: rozpoj. Nejsou k dispozici AI3 AI4 A31: rozpojená; A32, A33: sepnuté A41: rozpojená; A42, A43: sepnuté Nejsou k dispozici Nejsou k dispozici A31: sepnutá; A32, A33: rozpojené A41: sepnutá; A42, A43: rozpojené 8 Sekce katalogu Elektronické regulátory

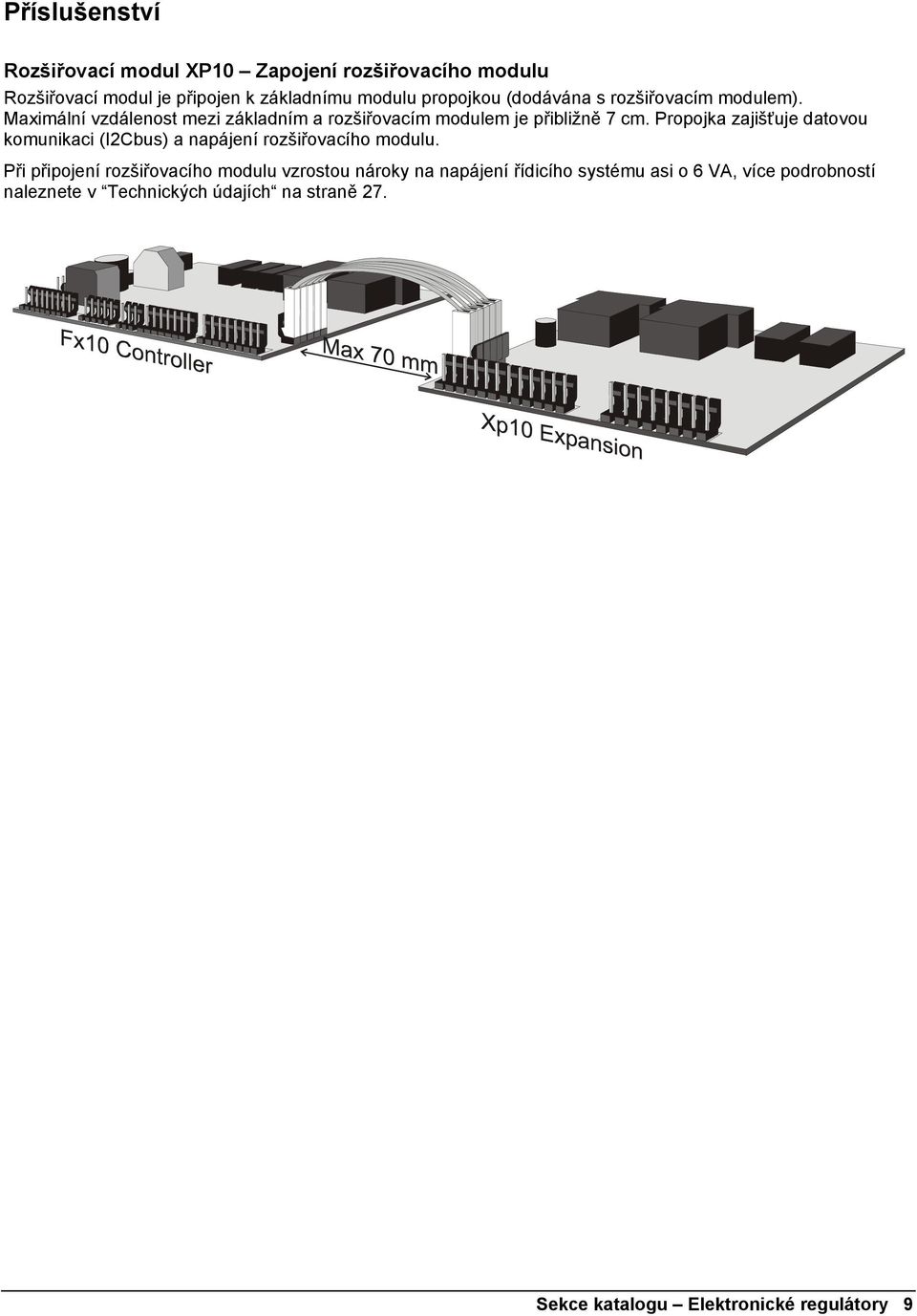

9 Příslušenství Rozšiřovací modul XP10 Zapojení rozšiřovacího modulu Rozšiřovací modul je připojen k základnímu modulu propojkou (dodávána s rozšiřovacím modulem). Maximální vzdálenost mezi základním a rozšiřovacím modulem je přibližně 7 cm. Propojka zajišťuje datovou komunikaci (I2Cbus) a napájení rozšiřovacího modulu. Při připojení rozšiřovacího modulu vzrostou nároky na napájení řídicího systému asi o 6 VA, více podrobností naleznete v Technických údajích na straně 27. Sekce katalogu Elektronické regulátory 9

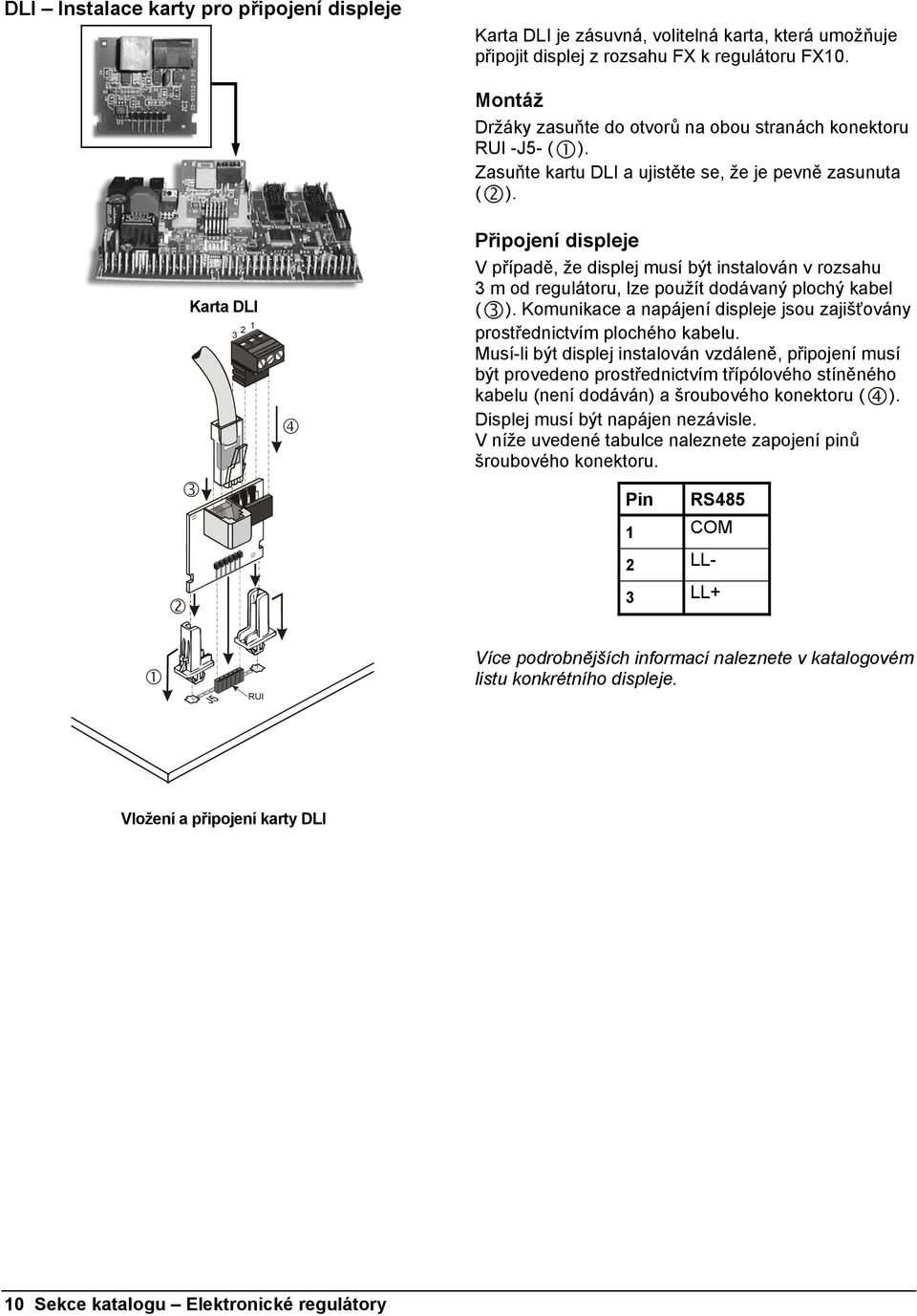

10 DLI Instalace karty pro připojení displeje Karta DLI je zásuvná, volitelná karta, která umožňuje připojit displej z rozsahu FX k regulátoru FX10. Montáž Držáky zasuňte do otvorů na obou stranách konektoru RUI -J5- ( ). Zasuňte kartu DLI a ujistěte se, že je pevně zasunuta ( ). Karta DLI Připojení displeje V případě, že displej musí být instalován v rozsahu 3 m od regulátoru, lze použít dodávaný plochý kabel ( ). Komunikace a napájení displeje jsou zajišťovány prostřednictvím plochého kabelu. Musí-li být displej instalován vzdáleně, připojení musí být provedeno prostřednictvím třípólového stíněného kabelu (není dodáván) a šroubového konektoru ( ). Displej musí být napájen nezávisle. V níže uvedené tabulce naleznete zapojení pinů šroubového konektoru. Pin RS485 1 COM 2 LL- 3 LL+ RUI Více podrobnějších informací naleznete v katalogovém listu konkrétního displeje. Vložení a připojení karty DLI 10 Sekce katalogu Elektronické regulátory

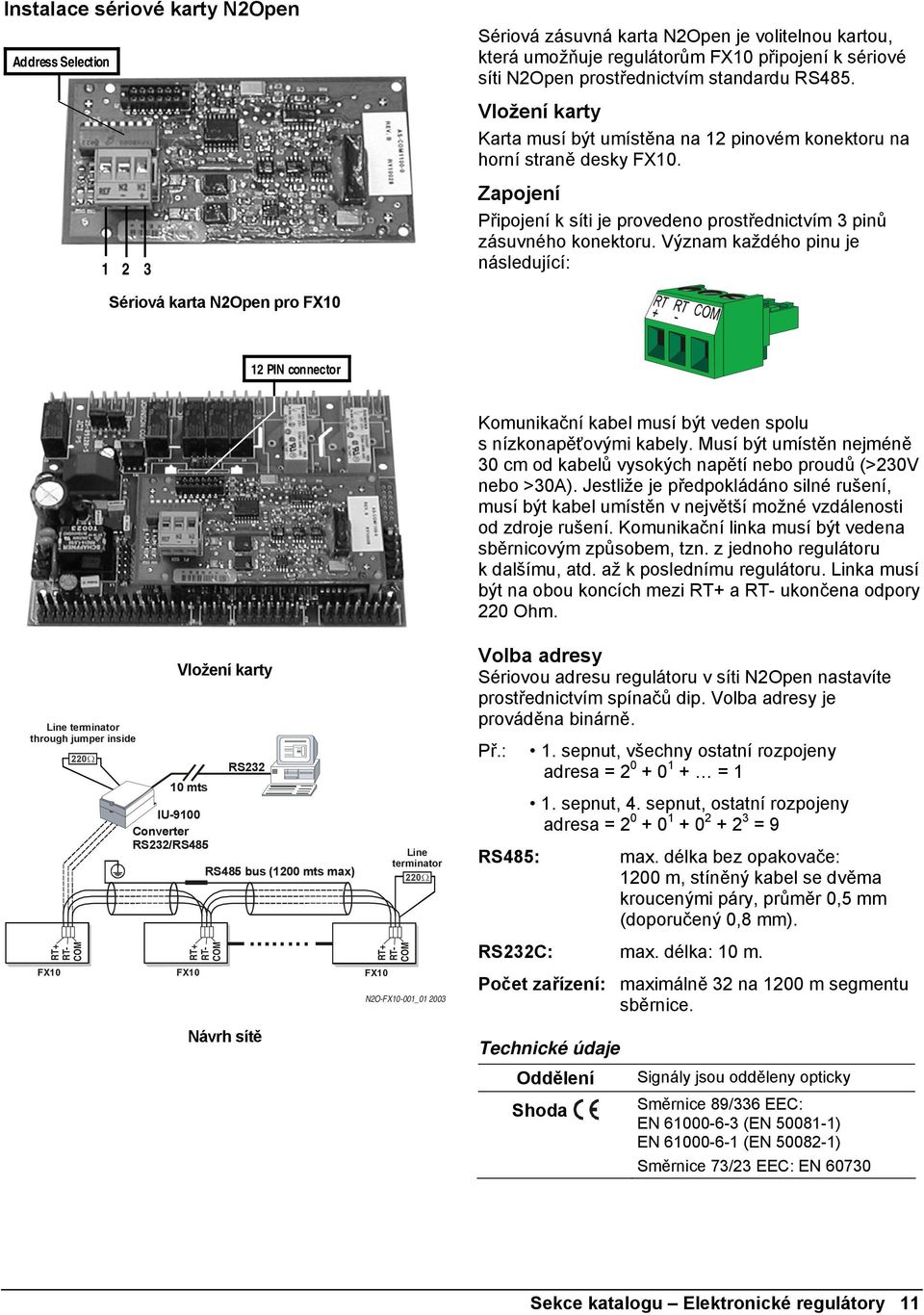

11 Instalace sériové karty N2Open Address Selection Sériová zásuvná karta N2Open je volitelnou kartou, která umožňuje regulátorům FX10 připojení k sériové síti N2Open prostřednictvím standardu RS485. Vložení karty Karta musí být umístěna na 12 pinovém konektoru na horní straně desky FX10. Zapojení Připojení k síti je provedeno prostřednictvím 3 pinů zásuvného konektoru. Význam každého pinu je následující: Sériová karta N2Open pro FX10 12 PIN connector Line terminator through jumper inside RT+ RT- COM FX10 220Ω IU-9100 Converter RS232/RS485 Vložení karty 10 mts RT+ RT- COM FX10 RS232 RS485 bus (1200 mts max) Návrh sítě RT+ RT- COM FX10 Line terminator 220Ω N2O-FX10-001_ Komunikační kabel musí být veden spolu s nízkonapěťovými kabely. Musí být umístěn nejméně 30 cm od kabelů vysokých napětí nebo proudů (>230V nebo >30A). Jestliže je předpokládáno silné rušení, musí být kabel umístěn v největší možné vzdálenosti od zdroje rušení. Komunikační linka musí být vedena sběrnicovým způsobem, tzn. z jednoho regulátoru k dalšímu, atd. až k poslednímu regulátoru. Linka musí být na obou koncích mezi RT+ a RT- ukončena odpory 220 Ohm. Volba adresy Sériovou adresu regulátoru v síti N2Open nastavíte prostřednictvím spínačů dip. Volba adresy je prováděna binárně. Př.: 1. sepnut, všechny ostatní rozpojeny adresa = = 1 1. sepnut, 4. sepnut, ostatní rozpojeny adresa = = 9 RS485: max. délka bez opakovače: 1200 m, stíněný kabel se dvěma kroucenými páry, průměr 0,5 mm (doporučený 0,8 mm). RS232C: max. délka: 10 m. Počet zařízení: maximálně 32 na 1200 m segmentu sběrnice. Technické údaje Oddělení Shoda Signály jsou odděleny opticky Směrnice 89/336 EEC: EN (EN ) EN (EN ) Směrnice 73/23 EEC: EN Sekce katalogu Elektronické regulátory 11

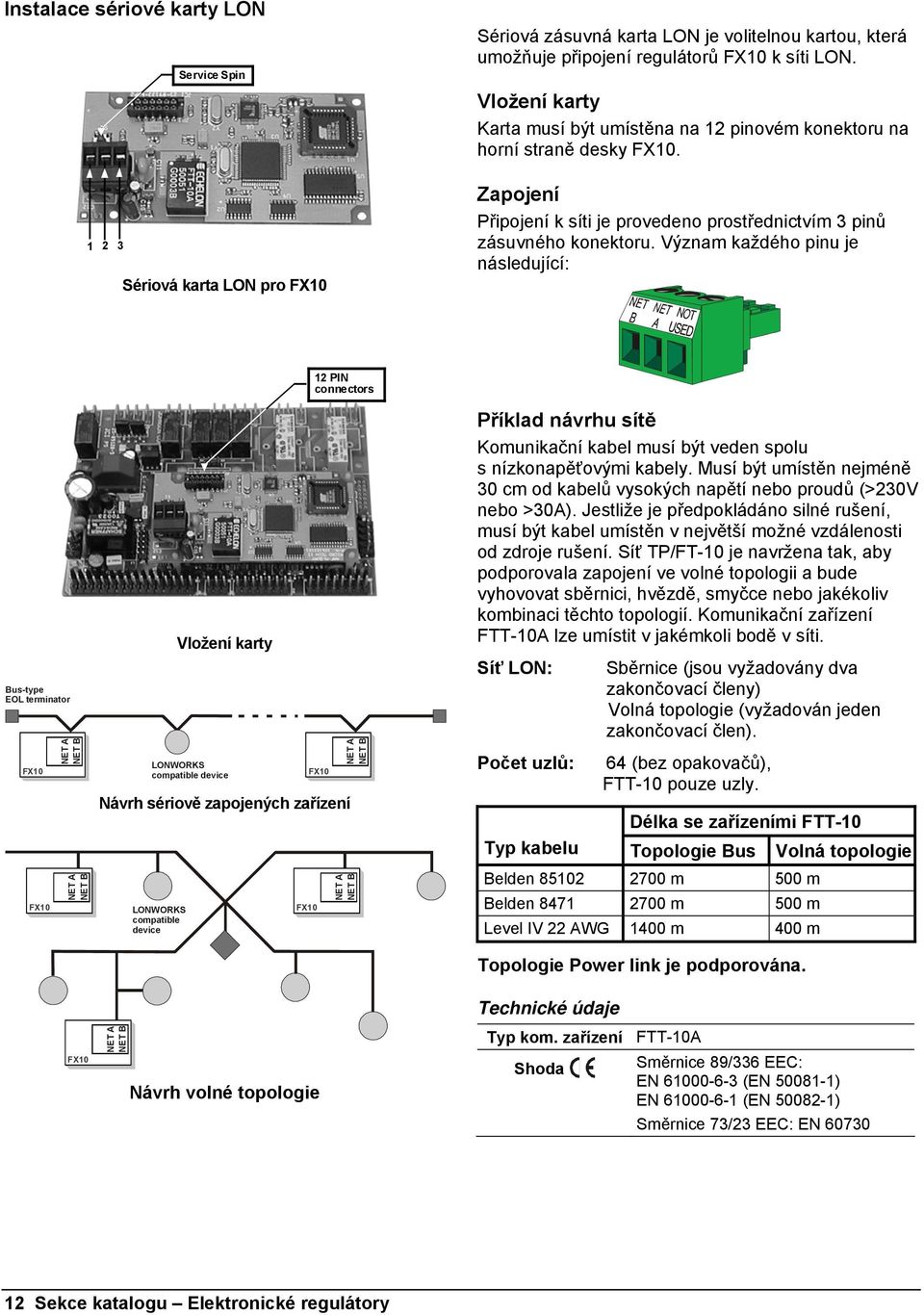

12 Instalace sériové karty LON Service Spin Sériová zásuvná karta LON je volitelnou kartou, která umožňuje připojení regulátorů FX10 k síti LON. Vložení karty Karta musí být umístěna na 12 pinovém konektoru na horní straně desky FX Sériová karta LON pro FX10 Zapojení Připojení k síti je provedeno prostřednictvím 3 pinů zásuvného konektoru. Význam každého pinu je následující: Bus-type EOL terminator FX10 NET A NET B Vložení karty LONWORKS compatible device 12 PIN connectors FX10 Návrh sériově zapojených zařízení NET A NET B Příklad návrhu sítě Komunikační kabel musí být veden spolu s nízkonapěťovými kabely. Musí být umístěn nejméně 30 cm od kabelů vysokých napětí nebo proudů (>230V nebo >30A). Jestliže je předpokládáno silné rušení, musí být kabel umístěn v největší možné vzdálenosti od zdroje rušení. Síť TP/FT-10 je navržena tak, aby podporovala zapojení ve volné topologii a bude vyhovovat sběrnici, hvězdě, smyčce nebo jakékoliv kombinaci těchto topologií. Komunikační zařízení FTT-10A lze umístit v jakémkoli bodě v síti. Síť LON: Počet uzlů: Sběrnice (jsou vyžadovány dva zakončovací členy) Volná topologie (vyžadován jeden zakončovací člen). 64 (bez opakovačů), FTT-10 pouze uzly. Délka se zařízeními FTT-10 Typ kabelu Topologie Bus Volná topologie FX10 NET A NET B LONWORKS compatible device FX10 NET A NET B Belden m 500 m Belden m 500 m Level IV 22 AWG 1400 m 400 m Topologie Power link je podporována. Technické údaje FX10 NET A NET B Návrh volné topologie Typ kom. zařízení FTT-10A Shoda Směrnice 89/336 EEC: EN (EN ) EN (EN ) Směrnice 73/23 EEC: EN Sekce katalogu Elektronické regulátory

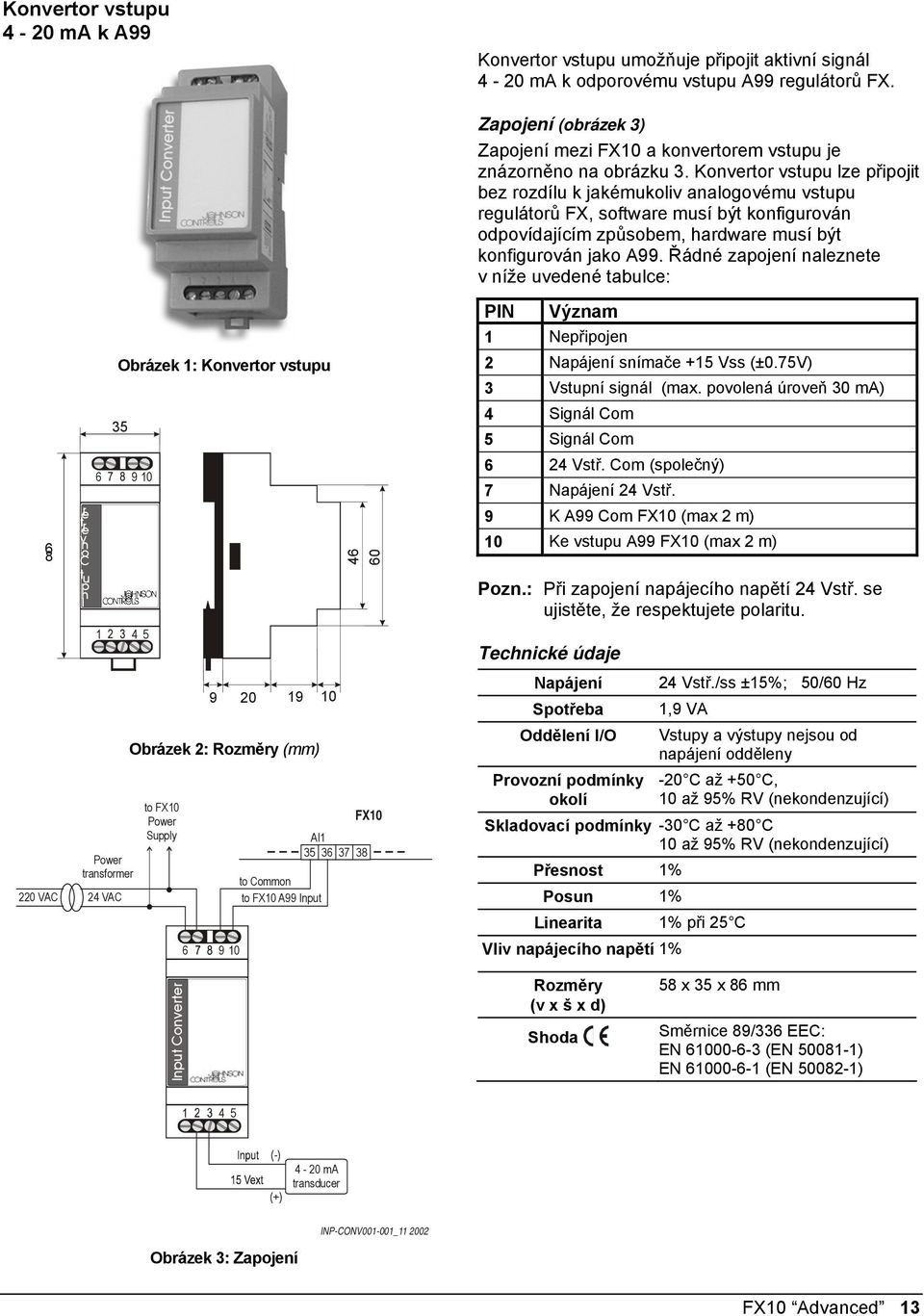

13 Konvertor vstupu 4-20 ma k A99 Konvertor vstupu umožňuje připojit aktivní signál 4-20 ma k odporovému vstupu A99 regulátorů FX. Zapojení (obrázek 3) Zapojení mezi FX10 a konvertorem vstupu je znázorněno na obrázku 3. Konvertor vstupu lze připojit bez rozdílu k jakémukoliv analogovému vstupu regulátorů FX, software musí být konfigurován odpovídajícím způsobem, hardware musí být konfigurován jako A99. Řádné zapojení naleznete v níže uvedené tabulce: 6 8 t e r e r v n o C t u p n I 6 1 Power transformer 220 VAC 24 VAC Obrázek 1: Konvertor vstupu Obrázek 2: Rozměry (mm) to FX10 Power Supply to Common to FX10 A99 Input AI FX10 PIN Význam 1 Nepřipojen 2 Napájení snímače +15 Vss (±0.75V) 3 Vstupní signál (max. povolená úroveň 30 ma) 4 Signál Com 5 Signál Com 6 24 Vstř. Com (společný) 7 Napájení 24 Vstř. 9 K A99 Com FX10 (max 2 m) 10 Ke vstupu A99 FX10 (max 2 m) Pozn.: Při zapojení napájecího napětí 24 Vstř. se ujistěte, že respektujete polaritu. Technické údaje Napájení Spotřeba Oddělení I/O Provozní podmínky okolí 24 Vstř./ss ±15%; 50/60 Hz 1,9 VA Vstupy a výstupy nejsou od napájení odděleny -20 C až +50 C, 10 až 95% RV (nekondenzující) Skladovací podmínky -30 C až +80 C 10 až 95% RV (nekondenzující) Přesnost 1% Posun 1% Linearita 1% při 25 C Vliv napájecího napětí 1% Input Converter Rozměry (v x š x d) 58 x 35 x 86 mm Shoda Směrnice 89/336 EEC: EN (EN ) EN (EN ) (-) (+) 4-20 ma transducer Obrázek 3: Zapojení INP-CONV _ FX10 Advanced 13

14 Konvertor vstupu 0-10 V k A99 Konvertor vstupu umožňuje připojit aktivní signál 0-10 V k odporovému vstupu A99 regulátorů FX. Zapojení (obrázek 3) Zapojení mezi FX10 a konvertorem vstupu je znázorněno na obrázku 3. Konvertor vstupu lze připojit bez rozdílu k jakémukoliv analogovému vstupu regulátorů FX, software musí být konfigurován odpovídajícím způsobem, hardware musí být konfigurován jako A99. Řádné zapojení naleznete v níže uvedené tabulce: r e r e t n v o C u t I n p Obrázek 1: Konvertor vstupu PIN Význam 1 Nepřipojen 2 Napájení snímače +15 Vss (±0.75V, max 25 ma) 3 Vstupní signál 4 Signál Com 5 Signál Com 6 24 Vstř. Com (společný) 7 Napájení 24 Vstř. 9 K A99 Com FX10 (max 2 m) 10 Ke vstupu A99 FX10 (max 2 m) Pozn.: Při zapojení napájecího napětí 24 Vstř. se ujistěte, že respektujete polaritu Power transformer 220 VAC 24 VAC Obrázek 2: Rozměry (mm) to FX10 Power Supply Input Converter to Common to FX10 A99 Input Common Common AI FX10 Technické údaje Napájení Spotřeba Oddělení I/O Provozní podmínky okolí 24 Vstř./ss ±15%; 50/60 Hz 1,2 VA Vstupy a výstupy nejsou od napájení odděleny -20 C až +50 C, 10 až 95% RV (nekondenzující) Skladovací podmínky -30 C až +80 C 10 až 95% RV (nekondenzující) Přesnost 0,1% Posun 0,7% Linearita 0,1% při 25 C Vliv napájecího napětí 0,2% Rozměry (v x š x d) 58 x 35 x 86 mm Shoda Směrnice 89/336 EEC: EN (EN ) EN (EN ) 5 Vext 0-10 V transducer INP-CONV _ Obrázek 3: Zapojení 14 Sekce katalogu Elektronické regulátory

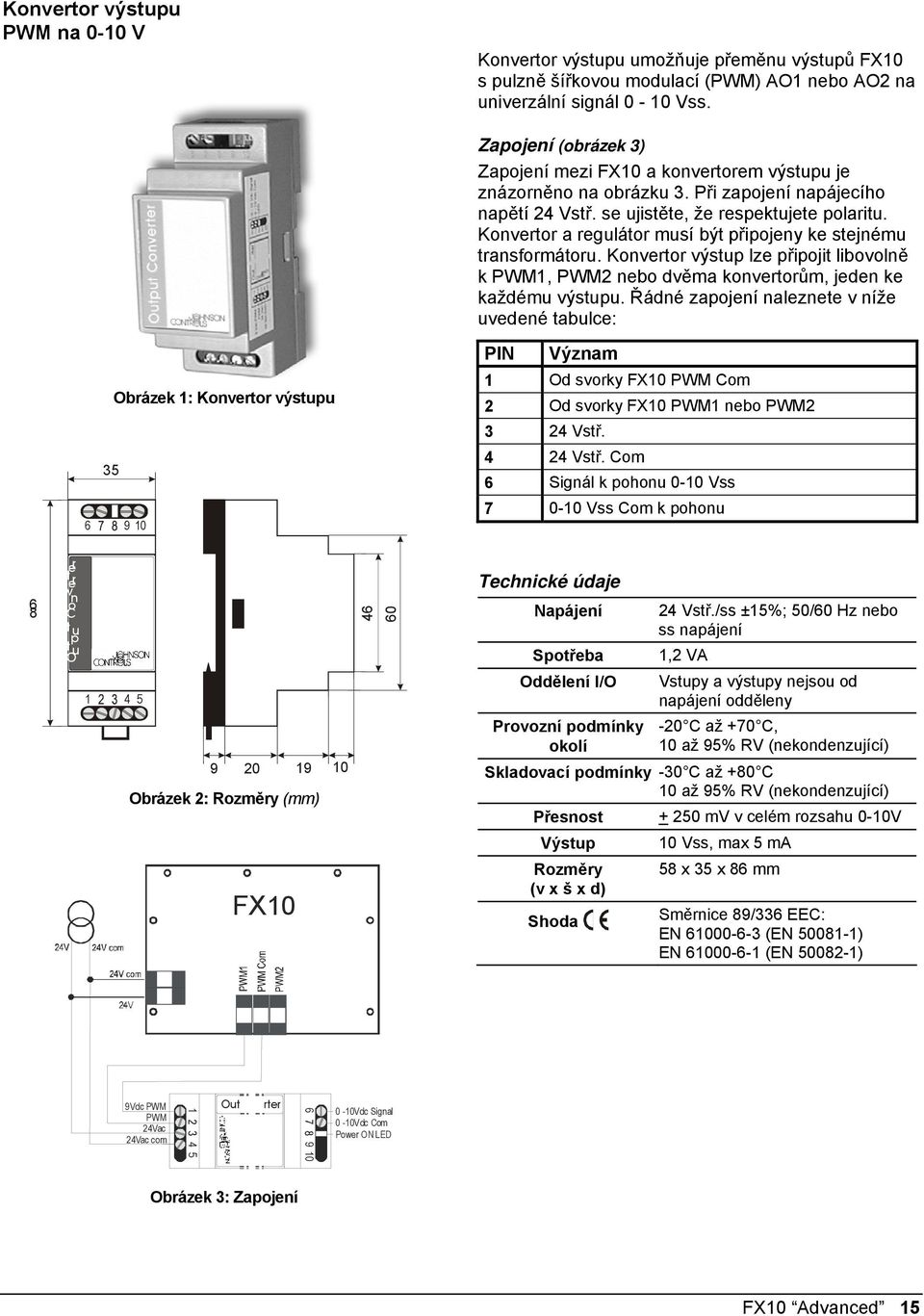

15 Konvertor výstupu PWM na 0-10 V Konvertor výstupu umožňuje přeměnu výstupů FX10 s pulzně šířkovou modulací (PWM) AO1 nebo AO2 na univerzální signál 0-10 Vss. Zapojení (obrázek 3) Zapojení mezi FX10 a konvertorem výstupu je znázorněno na obrázku 3. Při zapojení napájecího napětí 24 Vstř. se ujistěte, že respektujete polaritu. Konvertor a regulátor musí být připojeny ke stejnému transformátoru. Konvertor výstup lze připojit libovolně k PWM1, PWM2 nebo dvěma konvertorům, jeden ke každému výstupu. Řádné zapojení naleznete v níže uvedené tabulce: 6 Obrázek 1: Konvertor výstupu PIN Význam 1 Od svorky FX10 PWM Com 2 Od svorky FX10 PWM1 nebo PWM Vstř Vstř. Com 6 Signál k pohonu 0-10 Vss Vss Com k pohonu 6 8 t e r v e r o n C t t p u O u Obrázek 2: Rozměry (mm) FX Technické údaje Napájení Spotřeba Oddělení I/O Provozní podmínky okolí 24 Vstř./ss ±15%; 50/60 Hz nebo ss napájení 1,2 VA Vstupy a výstupy nejsou od napájení odděleny -20 C až +70 C, 10 až 95% RV (nekondenzující) Skladovací podmínky -30 C až +80 C 10 až 95% RV (nekondenzující) Přesnost mv v celém rozsahu 0-10V Výstup Rozměry (v x š x d) 10 Vss, max 5 ma 58 x 35 x 86 mm Shoda Směrnice 89/336 EEC: EN (EN ) EN (EN ) 9Vdc PWM PWM 24Vac 24Vac com 1 4 Out rter Vdc Signal 0-10Vdc Com Power ON LED 10 5 Obrázek 3: Zapojení FX10 Advanced 15

16 LP-KIT006-xxx Zapojení prostorového ovládacího modulu Řada prostorových ovládacích modulů LP-KIT006-xxx je určena pro použití s regulátory FX10. Otočný ovladač bodu nastavení umožňuje nájemníkům prostoru nastavovat pracovní bod regulátoru v rozsahu 12 až 28 C nebo -3 až +3 K, podle čísla modelu. Tlačítko obsazení umožňuje nájemníkům změnit provozní režim regulátoru z COMFORT na STANDBY. Aktuální provozní režim je zobrazován indikátorem LED. Pro regulátory jednotek Fan Coil je k dispozici prostorový ovládací modul s třírychlostním řízením ventilátoru. Tlačítko obsazení s indikátorem LED Obrázek 1: Rozměry (mm) LED svítí LED bliká LED nesvítí Režim Komfort (Obsazeno) Režim Pohotovost (Economy) Off Řízení rychlosti ventilátoru AUTO Automatic OFF OFF Nízká rychlost ventilátoru Střední rychlost ventilátoru Vysoká rychlost ventilátoru AUTO Obrázek 2: Montáž Setpoint + OFF OFF Service Connection Obrázek 3: Připojení k sériovému rozhraní Montáž (obrázek 2) Řada prostorových ovládacích modulů LP-KIT006- xxx je určena pro montáž na stěnu v prostoru, ve kterém má být prováděna regulace. Modul by měl být umístěn tam, kde lze snadno odečítat hodnoty a nastavovat otočný ovladač nebo řízení rychlosti ventilátoru. Jestliže má modul snímač teploty A99, potom by měl být umístěn tam, kde bude teplota reprezentovat obecné podmínky prostoru. Modul by také neměl být vystaven studenému nebo teplému proudění vzduchu, přímému teplu a slunečnímu záření. Instalace elektrického zapojení musí odpovídat místním předpisům a měla by být prováděna pouze kvalifikovanými pracovníky. Uživatelé by měli zajistit, aby všechny výrobky Johnson Controls byly používány bezpečně a bez toho, aniž by ohrožovaly zdraví a majetek. Základnu modulu oddělíte od krytu tak, že vložíte špičatý nástroj (speciální nástroj, objednací kód TM , k dispozici od Johnson Controls) do malého otvoru ve středu horní části krytu. Jemným zatlačením dolů vypáčíte základnu z krytu. Jakmile se obě části oddělí, nástroj odstraňte a kryt sundejte ze základny. Základnu namontujte na stěnu tak, aby zakryla výstup elektroinstalace a zabezpečte ji nejméně dvěma šrouby. 16 Sekce katalogu Elektronické regulátory

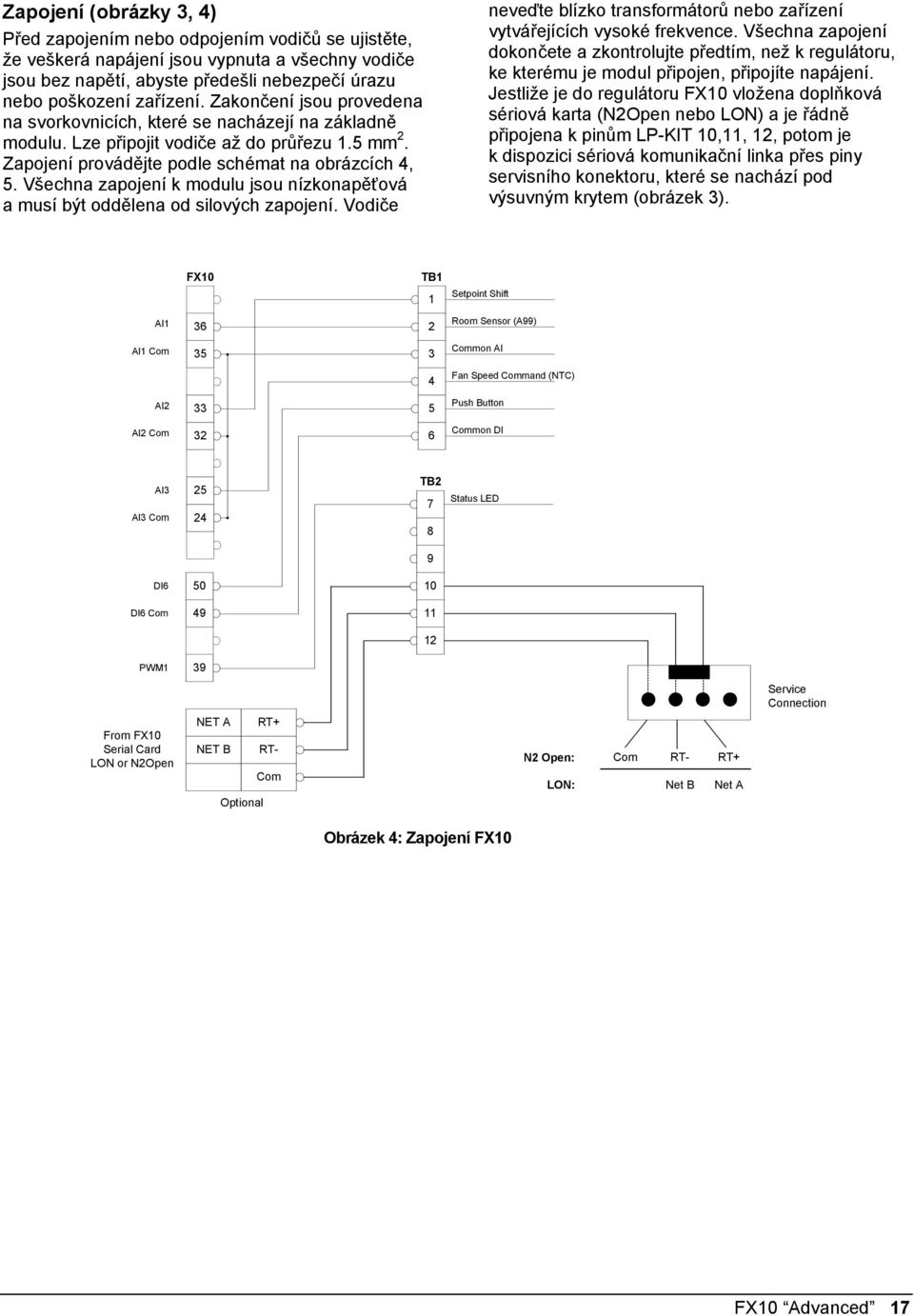

17 Zapojení (obrázky 3, 4) Před zapojením nebo odpojením vodičů se ujistěte, že veškerá napájení jsou vypnuta a všechny vodiče jsou bez napětí, abyste předešli nebezpečí úrazu nebo poškození zařízení. Zakončení jsou provedena na svorkovnicích, které se nacházejí na základně modulu. Lze připojit vodiče až do průřezu 1.5 mm 2. Zapojení provádějte podle schémat na obrázcích 4, 5. Všechna zapojení k modulu jsou nízkonapěťová a musí být oddělena od silových zapojení. Vodiče neveďte blízko transformátorů nebo zařízení vytvářejících vysoké frekvence. Všechna zapojení dokončete a zkontrolujte předtím, než k regulátoru, ke kterému je modul připojen, připojíte napájení. Jestliže je do regulátoru FX10 vložena doplňková sériová karta (N2Open nebo LON) a je řádně připojena k pinům LP-KIT 10,11, 12, potom je k dispozici sériová komunikační linka přes piny servisního konektoru, které se nachází pod výsuvným krytem (obrázek 3). FX10 TB1 1 Setpoint Shift AI Room Sensor (A99) AI1 Com 35 3 Common AI 4 Fan Speed Command (NTC) AI Push Button AI2 Com 32 6 Common DI AI3 AI3 Com TB2 7 8 Status LED 9 DI DI6 Com PWM1 39 Service Connection From FX10 Serial Card LON or N2Open NET A RT+ NET B RT- Com Optional N2 Open: LON: Com RT- RT+ Net B Net A Obrázek 4: Zapojení FX10 FX10 Advanced 17

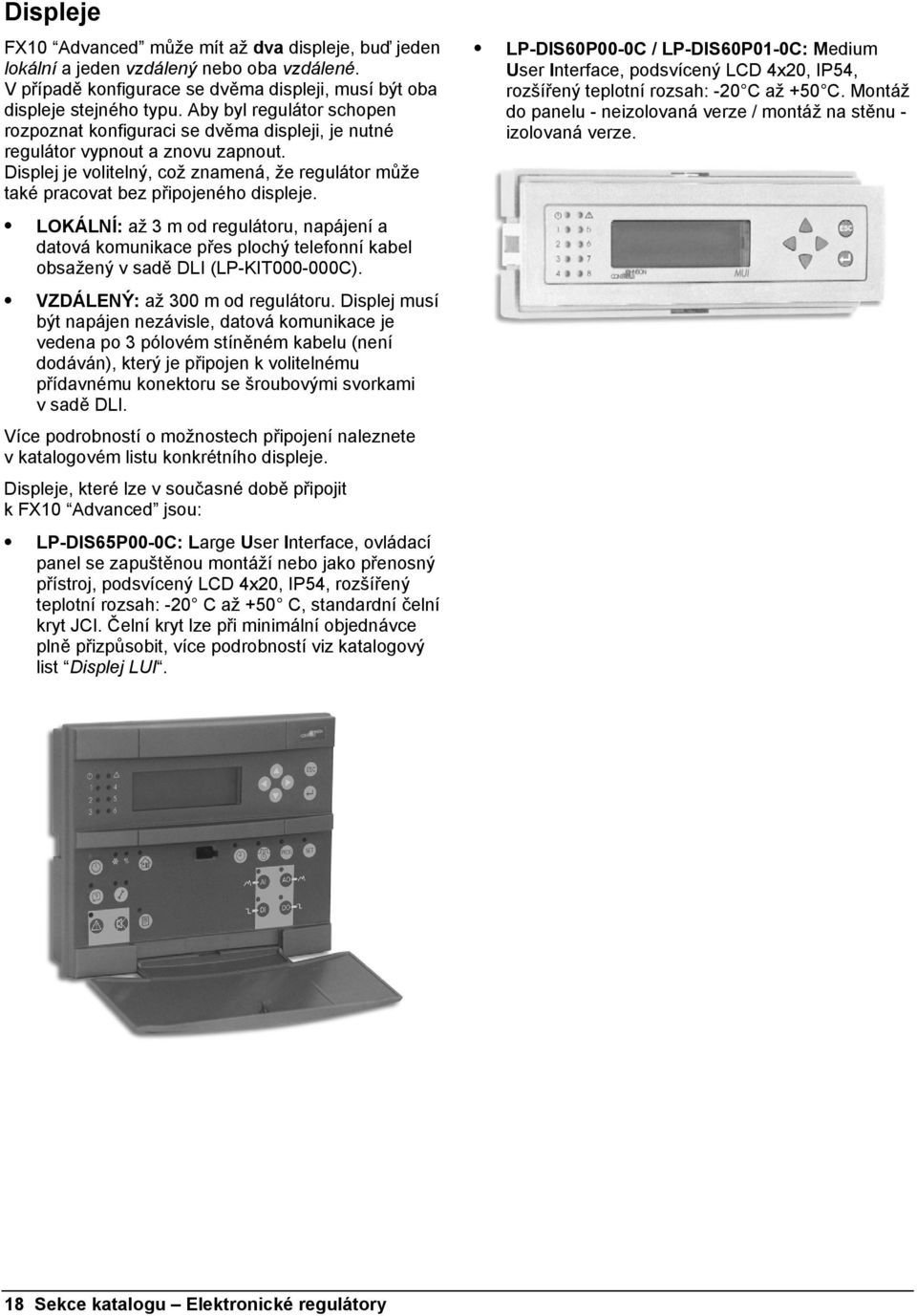

18 Displeje FX10 Advanced může mít až dva displeje, buď jeden lokální a jeden vzdálený nebo oba vzdálené. V případě konfigurace se dvěma displeji, musí být oba displeje stejného typu. Aby byl regulátor schopen rozpoznat konfiguraci se dvěma displeji, je nutné regulátor vypnout a znovu zapnout. Displej je volitelný, což znamená, že regulátor může také pracovat bez připojeného displeje. LOKÁLNÍ: až 3 m od regulátoru, napájení a datová komunikace přes plochý telefonní kabel obsažený v sadě DLI (LP-KIT C). VZDÁLENÝ: až 300 m od regulátoru. Displej musí být napájen nezávisle, datová komunikace je vedena po 3 pólovém stíněném kabelu (není dodáván), který je připojen k volitelnému přídavnému konektoru se šroubovými svorkami v sadě DLI. Více podrobností o možnostech připojení naleznete v katalogovém listu konkrétního displeje. Displeje, které lze v současné době připojit k FX10 Advanced jsou: LP-DIS65P00-0C: Large User Interface, ovládací panel se zapuštěnou montáží nebo jako přenosný přístroj, podsvícený LCD 4x20, IP54, rozšířený teplotní rozsah: -20 C až +50 C, standardní čelní kryt JCI. Čelní kryt lze při minimální objednávce plně přizpůsobit, více podrobností viz katalogový list Displej LUI. LP-DIS60P00-0C / LP-DIS60P01-0C: Medium User Interface, podsvícený LCD 4x20, IP54, rozšířený teplotní rozsah: -20 C až +50 C. Montáž do panelu - neizolovaná verze / montáž na stěnu - izolovaná verze. 18 Sekce katalogu Elektronické regulátory

19 Softwarové podrobnosti Regulátor FX10 Advanced je plně programovatelný regulátor řady FX. FX-Tools jsou nástroje, které umožňují programování, testování a download regulátorů řady FX. FX10 mohou být dodávány bez aplikace nebo s předem nahranou standardní aplikací JCI. Filozofie vytváření aplikací je založena na struktuře objektů: stavební bloky základních funkcí, které jsou mezi nimi propojené, vytváří aplikaci. Díky větší paměti verze Advanced existuje pouze jeden seznam objektů, který obsahuje oba seznamy verze FX10 Standard. Seznam dostupných objektů v regulátoru je určen příponou kódu, která následuje po pomlčce. Příklad: LP-FX10B31-002C (je to FX10 se seznamem objektů 002) Pro vytváření aplikace lze z vybraného seznamu použít maximálně 200 definicí dostupných objektů. Zařízení, které je použito s AppMaker k programování FX10 "Advanced" je: Zařízení Modely Seznam objektů FX10B3x LP-FX10B2x-xxx LP-FX10B3x-xxx Seznam objektů FX10AR Seznam pro obecné použití Každý objekt vykonává základní funkci Vstupy Analogový vstup Digitální vstup LED Vstup obsazení Dočasné obsazení Numerické funkce Kalkulátor Komparátor Integrátor Převod rozsahu Časovač Maximum Minimum Výběr Psychrometrické funkce 1 Řídicí funkce Regulátor PI Regulátor zap/vyp. Regulátor ventilátoru Obecný bod nastavení Bod nastavení teploty Logické funkce And Or Plc Enumeration Override Výpočetní logika Output override logic Xor Alarmové funkce Analogový alarm Automaticky resetovaný alarm Compressor Envelop Speciální funkce Emergency/Application mode Economizer Režim přítomnosti Hodiny reálného času Source Mode Systémové prostředky Počítadlo času Ćasové plány Rozmrazování Akumulativní rozmrazování Řízení aplikace Ukončení aplikace Převody jednotek Konverze Výčtový typ na logický Proměnná typu Switch na logický typ SNVT_hvac_status generator UNVT_logic to SNVT_state Chiller status Výstupy Analogový výstup Výstup zap/vyp DAT Klapka (Damper) Fan Command PAT Hermetický kompresor Max. počet spustitelných objektů: 200 FX10 Advanced 19

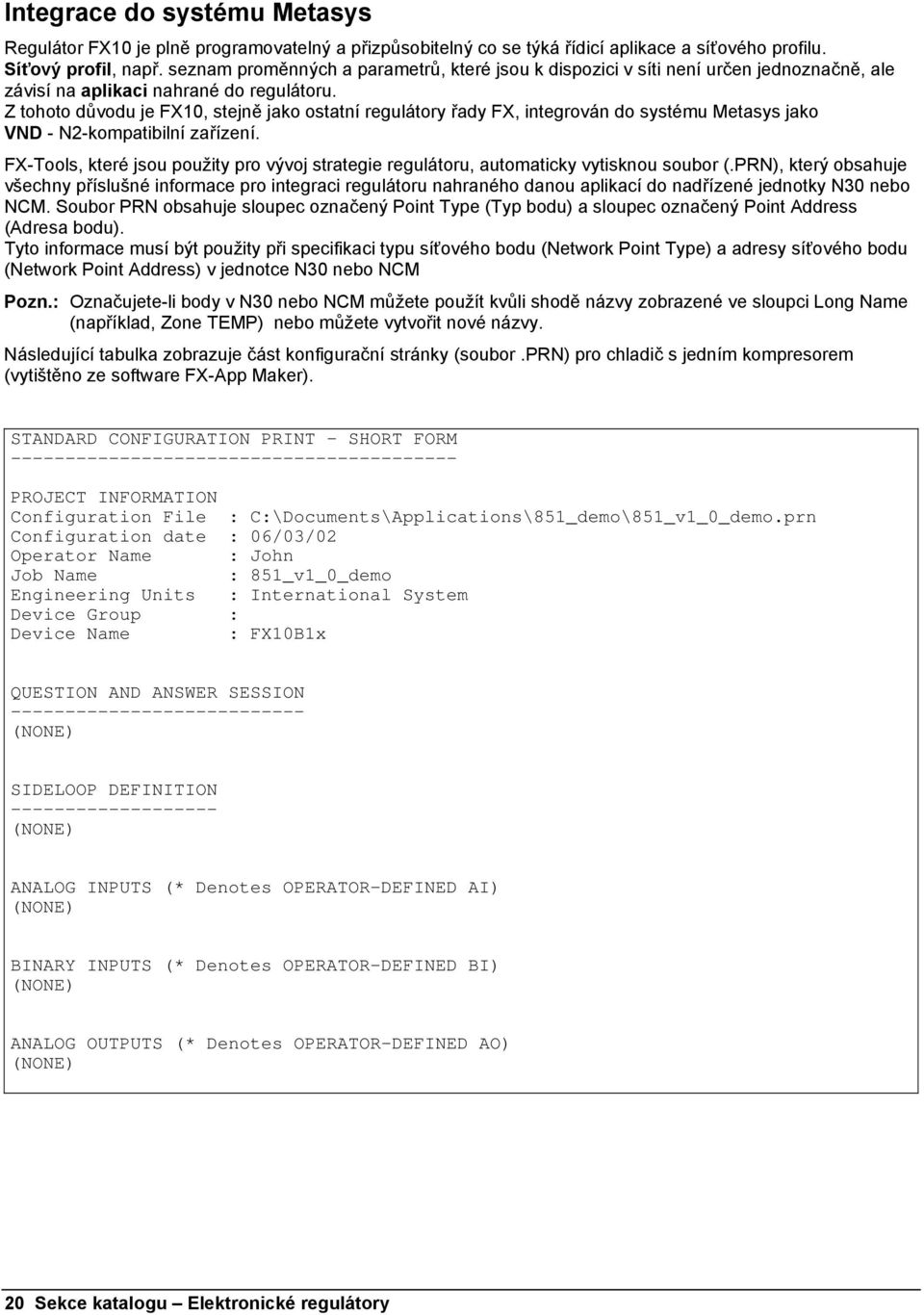

20 Integrace do systému Metasys Regulátor FX10 je plně programovatelný a přizpůsobitelný co se týká řídicí aplikace a síťového profilu. Síťový profil, např. seznam proměnných a parametrů, které jsou k dispozici v síti není určen jednoznačně, ale závisí na aplikaci nahrané do regulátoru. Z tohoto důvodu je FX10, stejně jako ostatní regulátory řady FX, integrován do systému Metasys jako VND - N2-kompatibilní zařízení. FX-Tools, které jsou použity pro vývoj strategie regulátoru, automaticky vytisknou soubor (.PRN), který obsahuje všechny příslušné informace pro integraci regulátoru nahraného danou aplikací do nadřízené jednotky N30 nebo NCM. Soubor PRN obsahuje sloupec označený Point Type (Typ bodu) a sloupec označený Point Address (Adresa bodu). Tyto informace musí být použity při specifikaci typu síťového bodu (Network Point Type) a adresy síťového bodu (Network Point Address) v jednotce N30 nebo NCM Pozn.: Označujete-li body v N30 nebo NCM můžete použít kvůli shodě názvy zobrazené ve sloupci Long Name (například, Zone TEMP) nebo můžete vytvořit nové názvy. Následující tabulka zobrazuje část konfigurační stránky (soubor.prn) pro chladič s jedním kompresorem (vytištěno ze software FX-App Maker). STANDARD CONFIGURATION PRINT - SHORT FORM PROJECT INFORMATION Configuration File : C:\Documents\Applications\851_demo\851_v1_0_demo.prn Configuration date : 06/03/02 Operator Name : John Job Name : 851_v1_0_demo Engineering Units : International System Device Group : Device Name : FX10B1x QUESTION AND ANSWER SESSION (NONE) SIDELOOP DEFINITION (NONE) ANALOG INPUTS (* Denotes OPERATOR-DEFINED AI) (NONE) BINARY INPUTS (* Denotes OPERATOR-DEFINED BI) (NONE) ANALOG OUTPUTS (* Denotes OPERATOR-DEFINED AO) (NONE) 20 Sekce katalogu Elektronické regulátory

21 PARAMETERS (* Denotes MONITOR ONLY Parameters) Point Point Type Address Long Name Short Name Value *ADF 0 nvoonoff adf-1 *ADF 1 nvoactivesetpt adf-2 *ADF 2 nvoentchwtemp adf-3 *ADF 3 nvolvgchwtemp adf-4 *ADF 4 nvocndtemp adf-5 *ADF 5 nvocomprrunt adf-6 *ADF 6 nvoeffectsetpt adf-7 *ADF 7 nvolocaloffset adf-8 ADF 8 nvichillerenable adf-9 ADF 9 nvicoolsetpt adf-10 ADF 10 nviheatsetpt adf-11 ADF 11 ncichillerenable adf-12 ADF 12 ncicoolsetpt adf-13 ADF 13 nciheatsetpt adf-14 ADI 0 ncipumpoffcycle adi-1 ADI 1 ncicomprncycle adi-2 ADI 2 ncicomprrunt adi-3 ADI 3 nciauxmin adi-4 *BD 0 nvoonoff bd-1 *BD 1 nvochillerstat bd-2 *BD 2 nvochillerstat bd-3 *BD 3 nvochillerstat bd-4 BD 4 nvichillerenable bd-5 BD 5 nvimode bd-6 BD 6 ncichillerenable bd-7 Kódování aplikací Standardní aplikace JCI jsou vytvářeny techniky Johnson Controls. Standardní aplikace může být předem nahrána do regulátoru nebo může být obsažena v knihovně na CD a nahrána na místě. Kód aplikace, jako například aplikace pro chladič se 2 kompresory/ tepelným čerpadlem, 702FX AR, v sobě obsahuje všechny informace potřebné pro výběr cílového regulátoru: 702: číslo kódu aplikace; FX10: řada cílového regulátoru; 21: minimální vyžadovaná hardwarová konfigurace, viz "Objednací kódy" na straně 27; 002: cílový seznam objektů A: verze FX10 Advanced R: vzdálený displej podporovaný aplikací. Je-li aplikace předem nahrána, kód regulátoru bude mít příponu, která bude určovat samotnou aplikaci. Příklad: LP-FX10B11-702C je FX10 Advanced s předem nahranou aplikací 702FX AR. FX10 Advanced 21

22 Příklad standardní aplikace Chladič vzduch / voda / tepelné čerpadlo, 2 kompresory / 2 okruhy se vzdál. displejem LUI Kód aplikace: 702FX AR Pozn.: Více informací o této standardní aplikaci naleznete v příslušné Aplikační příručce. Analogové vstupy AI1 Teplota vody-vstup AI2 Ventilátor 1 T/P AI3 Ventilátor 2 T/P AI4 Teplota vody AI5 Výstupní teplota vody AI6 Teplota vody Analogové výstupy AO1 Řízení ventilátor 1 AO2 Řízení ventilátor 2 Digitální vstupy DI1 Spínač vysokého tlaku 1 DI2 Spínač vysokého tlaku 2 DI3 Spínač nízkého tlaku 1 DI4 Spínač nízkého tlaku 2 DI5 Volba režimu: Chlazení / Topení DI6 ON / OFF DI7 Ochrana proti přetíž. komp 1 DI8 Ochrana proti přetíž. komp 2 DI9 Ochrana proti přetíž. vent. 1 DI10 Ochrana proti přetíž. vent. 2 DI11 Spínač průtoku DI12 Obecný alarm Digitální výstupy DO1 Kompresor 1 DO2 Kompresor 2 DO3 Elektrický ohřev 1 DO4 Elektrický ohřev 2 DO5 Vodní čerpadlo DO6 Alarm DO7 Vratný ventil 1 DO8 Vratný ventil 2 22 Sekce katalogu Elektronické regulátory

23 Rozměry v mm Základní modul ~ 40 (1.57) 26 (1.02) 25 (0.98) 20 (0.79) 15 (0.59) 13 (0.51) 13 (0.51) 15 (0.59) 25 (0.98) 1,7 (0.07) S komunikační kartou S DLI S RTC 43.2 (1.7) 29.9 (1.18) 36.2 (1.42) 10.5 (0.41) 5 (0.20) 2 (0.08) 4 (0.16) 5.5 (0.22) 5.5 (0.22) 7.1 (0.28) R 0.8 (0.03) (4.54) 99 (3.90) 37 (1.46) 5 (0.20) 5 (0.20) 22.5 (0.89) 6.5 (0.26) 13.5 (0.53) 9 (0.35) 6 (0.24) Dodáváno s regulátorem 6.5 (0.26) 10 (0.39) Ø 4 (0.16) 5 (0.20) 27.5 (1.08) 89.5 (3.52) (5.62) (6.20) Konektory Molex použijte s: - Krytem: Svorkami: 2478/2578/ Kabelem: 1 mm 2 nebo konektory Wago řady 235-2xx - Kabel: 0,5 mm 2 Konektory Fast-on AMP nebo FX10-002_ FX10 Advanced 23

24 Rozměry v mm Rozšiřovací modul 9.3 (0.37) 20 (0.79) 20 (0.71) ~ 40 (1.57) 10.5 (0.41) 5 (0.20) 2 (0.08) 22.5 (0.89) 5 (0.20) 37 (1.46) (4.55) 99 (3.90) 105 (4.13) 100 (3.94) 5 (0.20) 1.7 (0.07) 4 (0.16) 6.5 (0.26) 13.5 (0.53) 9 (0.35) 6 (0.24) 6.5 (0.26) Dodáváno s regulátorem 34.5 (1.36) 5 (0.20) 10 (0.39) Ø 4 (0.16) EX-FX10-A-001_ Konektory Fast-on AMP nebo Konektory Molex použijte s: - Krytem: Svorkami: 2478/2578/ Kabelem: 1 mm 2 nebo konektory Wago řady 235-2xx - kabel: 0,5 mm 2 24 Sekce katalogu Elektronické regulátory

25 Montážní pokyny 1. Montáž do panelu: V panelu připravte otvory do, kterých umístíte držáky desky. Viz "Rozměry v mm" strana 23 a Do příslušných otvorů na plošném spoji umístěte držáky desky a regulátor zasaďte do panelu. Ujistěte se, že všechny držáky desky jsou na místě. 3. Připojovací svorkovnice jsou tvořeny odnímatelnými konektory, do kterých lze zasunout kabel 1mm 2 u typu MOLEX nebo kabel 0,5 mm 2 u svorek typu Wago. 4. Zkontrolujte zapojení a ověřte, jestli napěťové úrovně odpovídají různým vstupním signálům v závislosti na aplikaci.! VÝSTRAHA Obvody CMOS jsou citlivé na statickou elektřinu. Přijměte všechna nutná opatření. FX10 Advanced 25

26 Obecné pokyny pro zapojení Zatímco byla přijata veškerá rozumná opatření, která zabrání elektrickému rušení nepříznivě ovlivňujícímu provoz regulátoru a regulátor vyhovuje příslušným místním směrnicím pro elektromagnetickou kompatibilitu (EMC), nedostatek pozornosti obecně přijímaným instalačním procesům může vést k problémům regulátorů v prostředích s elektromagnetickými poli. Obecně dodržujte níže uvedené pokyny. Regulátory nemontujte do rozvaděčů se spínači pro náročný provoz nebo do rozvaděčů s frekvenčními nebo fázovými zařízeními. Nízkonapěťové vedení musí být v rozvaděčích fyzicky odděleno od síťového napětí a silového zapojení a je doporučeno barevné značení (např. bílá nebo růžová). Elektrickému rušení ve vodičích zabráníte: - Délky vstupních a výstupních kabelů ponechávejte co možná nejkratší (< 50 m). - Používejte kabelové čtyřky. - Nízkonapěťové kabely veďte odděleně od síťových/silových kabelů (min. 30 cm od okruhů 230 V, 30 A). - Nízkonapěťové kabely neveďte paralelně se silovými kabely déle než > 3 m. - Kabely neveďte blízko transformátorů nebo vysokofrekvenčních zařízení. - V prostředích s elektromagnetickými poli používejte stíněné kabely, přičemž uzemníte jeden konec stínění nejlépe v rozvaděči s regulátorem. - Pro komunikační sběrnice Supervisor Link a Local Link a k XT-Bus (sběrnice rozšiřujících modulů) použijte kabel doporučený pro přenos dat po RS 485. Je.li kabel stíněný, musí být uzemněn pouze na jednom konci (normálně na konci sběrnice). (Více informací naleznete v technické zprávě Metasys N2 Bus nebo System 91 Bus Converter and Repeater). Je-li použit dvoužilový vodič, stínění může být použito pro signál RS 485 common (nebo referenční). K transformátoru 24 Vstř., který napájí regulátor nepřipojujte spínané induktivní zátěže a každou připojenou zátěž připojte od transformátoru samostatně tak, aby jakékoli možné rušení z jedné zátěže mělo minimální efekt na ostatní zátěže. První níže uvedené schéma zobrazuje správný způsob připojení regulátoru k transformátoru. Druhé schéma zobrazuje nesprávné zapojení. 230 Fuses VAC 24 VAC Controller Správné připojení regulátoru k transformátoru 24 V Ostatní Other Loads zátěže dxv2cwtb Fuse! 230 VAC NE! Other 24 VAC Controller Ostatní Loads zátěže dxv2iwtb Nesprávné připojení regulátoru k transformátoru 24 V 26 Sekce katalogu Elektronické regulátory

27 Objednací kódy Regulátory Kód položky LP-FX10B31-002C LP-FX10B32-002C LP-FX10B33-002C LP-FX10B34-002C Popis FX10 "Advanced", 9 slaboproudých relé, konektory Molex, bez aplikace FX10 "Advanced", 7 slaboproudých relé + 2 triaky, konektory Molex, bez aplikace FX10 "Advanced", 9 slaboproudých relé, konektory Wago, bez aplikace FX10 "Advanced", 7 slaboproudých relé + 2 triaky, konektory Wago, bez aplikace Rozšiřovací moduly Kód položky Popis LP-XP10B10-000C Rozšiřovací modul XP, 4 slaboproudá relé + 4 triaky + 4 AI, konektory Molex LP-XP10B11-000C Rozšiřovací modul XP, 4 slaboproudá relé + 4 triaky + 4 AI, konektory Wago Příslušenství Kód položky LP-RTC10-000C LP-NET C LP-NET C LP-NET102-xxxC LP-KIT C LP-KIT C LP-KIT C LP-KIT C Popis Zásuvná karta hodin reálného času Komunikační rozhraní N2Open Komunikační rozhraní LON. Uvedení do provozu na místě Komunikační rozhraní LON. Specifický aplikační profil Rozhraní pro připojení displeje (SUI / MUI / LUI) Konvertor vstupu 4-20 ma k A99 Modul konvertoru PWM na výstup 0-10V Konvertor vstupu 0-10V k A99 LP-KIT C Modul TM pro FX05/10, +/- 3K, tlačítko obsazení, řízení ventilátoru, servisní konektor LP-KIT C Modul TM pro FX05/10, +/- 3K LP-KIT C Modul TM pro FX05/10, +/- 3K, tlačítko obsazení, servisní konektor LP-KIT C LP-KIT C U215LR-PWM1 Sada kabelů se svorkami pro konektory Molex pro základní modul (v každé sadě úplná sada pro 2 regulátory) Sada kabelů se svorkami pro konektory Molex pro rozšiřující modul (v každé sadě úplná sada pro 5 modulů) Regulátor rychlosti ventilátoru kondenzátoru, jednofázový, 3A Snímače Kód položky LP-A99S000-C Řada TS-9104 TE Řada P299 Dema Kód položky DEMO-FX DEMO-FX LP-FX10DEM-002C Konfigurační software Kód položky LP-FXTOOLS-DEMO LP-FXTOOLS Popis Snímač teploty A C, baňka 6 x 50 mm kabel 2 m Snímač teploty NTC (K10) C Poměrový snímač tlaku (0 5V) 10 až 90% napájecího napětí Popis Demo kufřík FX10 s rozšiřujícím modulem, náhradní kom. karty N2Open a LON, 230 V Demo kufřík FX10 s rozšiřujícím modulem, náhradní kom. karty N2Open a LON, 120 V FX10 s DEMO ID pro použití s demo verzí FX-Tools Popis DEMO verze balíku FX Tools Balík FX Tools Displeje Kód položky LP-DIS65P00-0C LP-DIS60P00-0C LP-DIS60P01-0C Popis Velký lokální LCD displej (4x20) (LUI se standardním předním krytem JCI) Střední displej LCD (4x20), montáž na panel, neizolovaná verze (MUI) Střední displej LCD (4x20), montáž na stěnu, izolovaná verze (MUI) FX10 Advanced 27

28 Technické údaje Výrobek Napájení Spotřeba Izolace Provozní podmínky okolí Skladovací podmínky Připojení Rozšiřovací modul pro FX10 Advanced Napájeno z regulátoru FX10 (9 Vss) 6 VA Analogové vstupy: Neizolovány Reléové výstupy: Izolovány Triakové výstupy: Opticky izolované -20 C až +70 C 10 až 95 % RV (nekondenzující) -30 až +80 C 10 až 95 % RV (nekondenzující) Reléové výstupy: Fastony AMP ( nebo ); Vstupy a triakové výstupy: Molex (41671) použijte s: Krytem: 3069 Svorkovnicí: 2478 / 2578 / 8818 Kabelem: AWG 18 odpovídá průřezu cca 1mm 2 NEBO svorky Wago řady 235-2xx Min. průřez kabelu: 0.5 mm 2 Rozměry (v x š x h) 105 x 115 x 19 mm Shoda Směrnice 89/336 EEC: EN (EN ) a EN (EN ) Směrnice 73/23 EEC: EN UL Sekce katalogu Elektronické regulátory

29 Technické údaje Výrobek Napájení Spotřeba FX10 Advanced 24 Vstř./ss ±15%, 50/60Hz 11 VA při max. zátěži (17 VA jestliže je připojen rozšiřující modul) Izolace Digitální vstupy: Neizolované Analogové vstupy: Neizolované PWM výstupy: Neizolované Reléové výstupy: Izolované Triakové výstupy: Opticky izolované Provozní podmínky okolí -20 C až +70 C 10 až 95 % RV (nekondenzující) Skladovací podmínky -30 až +80 C 10 až 95 % RV (nekondenzující) Zatížení I/O Viz Vstupy/Výstupy - podrobnosti na straně 5. Připojení Rozměry (v x š x h) Reléové / triakové výstupy: Fastony AMP ( nebo ); Vstupy a PWM výstupy: Molex (41671) použijte s: Krytem: 3069 Svorkovnicí: 2478/2578/8818 Kabelem: AWG 18 odpovídá průřezu cca 1mm 2 NEBO svorky Wago řady 235-2xx Min. průřez kabelu: 0.5 mm x 113 x 21 mm (bez zásuvných karet) Shoda Směrnice 89/336 EEC: EN (EN ) a EN (EN ) Směrnice 73/23 EEC: EN UL 873 Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používáním nebo zneužitím tohoto výrobku. Johnson Controls International, s.r.o. Budějovická 5, Praha 4 Tel: Fax: FX10 Advanced 29
