2 ÎS BRNO, a. s., ZÁVOD MOSAN Akce: Oprava ÎB stoliãky absorpãní vûïe v robny S1 Investor: Precheza a.s. Pfierov Lokalizace stavby: Pfierov Termín prûbûhu akce: ãerven ãervenec 2001 POPIS PO KOZENÍ KONSTRUKCE: Îelezobetonová jednopodlaïní konstrukce o pûti polích. Pod konstrukcí i na ní byly umístûny nádrïe technologie. Vzhledem k tomu, Ïe se jednalo o chemick provoz, odpovídalo tomu i po kození konstrukce agresivními v pary, které za vlhka pûsobily také jako více ãi ménû koncentrovaná kyselina. Na dvou krajních sloupech bylo zji tûno naru ení základov ch patek a tím jejich sníïená únosnost. POPIS PRÒBùHU REKONSTRUKCE: ZpÛsob rekonstrukce spoãíval ve dvou základních krocích. Zesílení základov ch patek dvou sloupû a provedení sanace podhledu a sloupû Ïelezobetonové konstrukce. Postup opravy: a) zesílení patek sloupû - obnaïení patek po základovou spáru - odstranûní nesoudrïného a kontaminovaného betonu lehk mi sbíjecími kladivy - zesílení konstrukce pfiídavnou v ztuïí dle návrhu statika, obetonování - obnovení kyselinovzdorné stûrky a obkladu (neprovádûl závod Mosan) b) sanace vlastní Ïelezobetonové konstrukce - otryskání podhledu a sloupû konstrukce VVP v kombinaci s lehk mi sbíjecími kladivy - o etfiení obnaïené v ztuïe antikorozním nátûrem Mapefer - provedení celoplo né hrubé reprofilace sanaãní maltou Mapegrout - sjednocení povrchu celoplo nou stûrkou Mapefinish - aplikace ochranného nátûru Elastocolor 396

3 ÎS BRNO, a. s., ZÁVOD MOSAN Akce: âd DDC, Modernizace traèového úseku Pfierov-Hranice, Hranick viadukt Investor: âd Lokalizace stavby: Hranice na Moravû Termín prûbûhu akce: 7/1999 7/2001 POPIS PO KOZENÍ KONSTRUKCE: Jedná se o viadukt o 30 Ïelezobetonov ch spojit ch skofiepinov ch klenbách ulo- Ïen ch na kamenn ch pilífiích z roku , kter je souãástí modernizace II. koridoru, traèového úseku Pfierov Hranice. Objekt byl po kozen sedáním pfierovské opûry, popraskan mi pilífii, nefunkãní izolací, potrhan mi poprsními zdmi. V rámci rekonstrukce byl most roz ífien. POPIS PRÒBùHU REKONSTRUKCE: Postup opravy: - zesílení základû pfierovské opûry a sdruïen ch pilífiû - se ití dfiíkû pilífiû systémem Helifix - odbourání horní ãásti mostu aï na konstrukci kleneb - vybetonování nové spádové desky pod izolaci, osazení fiímsov ch prefabrikátû a blokû pod nové TV - provedení nové izolace systémem Eliminator - navezení tûrkového kolejového loïe - otryskání spodní stavby VVP v kombinaci s lehk mi sbíjecími kladivy - injektáï trhlin materiálem Epojet - sanace trhlin materiálem Mapelastic vyztuïen m perlinkou - doplnûní v ztuïe a její ochrana antikorozním nátûrem Densocrete celoplo ná sanace materiálem Monocrete PPE TH r do adhezního mûstku Densocrete provedení sjednocení povrchu jemnou stûrkou Densofix - aplikace ochranného nátûru Actin F 397

4 BETOSAN, spol. s r.o. ul. K hájûm 946, Praha 5-StodÛlky, tel./fax 02/ Akce: Oprava schodi tû na lávce pro pû í pfies Rozvadovskou spojku v Praze 13 Motto: I drobné stavební úpravy mají znaãn vliv na koneãn vzhled díla Investor: Technická správa komunikací hl. mûsta Prahy, tefánikova 23, Praha 5 Technick dozor investora: p. Petr Gjuri iã Zahájení prací: Ukonãení prací: V roce 2001 provádûla fa BETOSAN, spol. s r.o., v Praze opravu lávky pro pû í, spojující obytnou zónu, situovanou po levé stranû Rozvadovské spojky s prûmyslovou zónu po její stranû pravé. Jednalo se v podstatû o odstranûní závad, zji tûn ch pfii kolaudaci, provedené po uvedení lávky do provozu v polovinû 80. let minulého století a pfies rûzné zásahy do té doby neodstranûné, naopak stále se roz ifiující. Mezi nejrozsáhlej í vady patfiilo zejména rozsáhlé po kození schodi tû, vedoucího z lávky k autobusové zastávce na Bavorské ulici. Schodi tû je provedeno jako monolitická Ïelezobetonová dvoukfiídlová konstrukce s jednou betonovou podpûrou. Na jednotliv ch schodnicích i na stfiední podestû byly osazeny kamenné desky, uloïené do maltového loïe. Na schodi ti nebyla provedena jakákoliv hydroizolace a v dûsledku toho se po necel ch 20. letech projevily rozsáhlé poruchy. Patrnû ne pfiíli vhodn materiál, pouïit pro v robû kamenn ch schodnic se velmi brzy zaãal lámat, podkladní beton, stále více naru ován pronikáním vody s následn m zmrznutím se vydroloval uvolnûné desky na podestû spadaly a tak se postupující devastací stalo schodi tû nebezpeãné pro pû í provoz. Po zahájení prací na rekonstrukci schodi tû byl pû í provoz zcela uzavfien, kamenné desky byly demontovány a odvezeny do skladu investora. Celá plocha schodi tû, vã. boãních ãástí, podhledu a podpûry byla otryskána vysokotlak m vodním paprskem s tlakem 850 bar. Odstranûn degradovan beton byl nahrazen sanaãní hmotou Sanatop s tím, Ïe jednotlivé schodi Èové stupnû byly reprofilovány na v ku pûvodních schodnic s kamenn mi deskami. Stejn m zpûsobem byla reprofilována i schodi Èová podesta. Po vytvrdnutí byla celá plocha schodnic, podesty i podstupnic penetrována materiálem Sikafloor 156, kter byl na plochu nanesen váleãkem. Dal í den byla na penetrované plochy nanesena dvousloïková stûrková hmota Sika Icosit Elastomastc TF, smíchaná s kfiemiãit m pískem s velikostí zrn 0,4 0,7 mm, rozetfiená zubovou raklí s velikostí zubû 3 mm, která byla dûkladnû nûkolikanásobnû válcována jehlicov m váleãkem za úãelem odstranûní vzduchov ch bublinek z materiálu. Pro omezení stékání nanesení stûrky na svislé plochy podstupnic byl do smûsi pfiidán zahu Èovaã Stellmittel T. Po ãásteãném zavadnutí nanesené a odvzdu nûné stûrky byla celá o etfiená plocha plnû zasypána such m kfiemiãit m pískem. Druh den, tj. po zatvrdnutí plochy byl voln kfiemiãit písek r Ïov mi silniãáfisk mi ko Èaty odstranûn a plocha 398

5 opatfiena dvojnásobn m nátûrem Sikafloor 363 Elastic, chránící o etfienou ploch proti úãinkûm UV-záfiení. K úplnému dokonãení opravy schodi tû pak byl v horní ãásti schodi tû na mostovce lávky a v dolní ãásti - u chodníku uloïen pás betonov ch tvárnic zámkové dlaïby s profilovanou horní plochou jako varovné upozornûní pro nevidomé. PouÏitím popsané technologie bylo dosaïeno bezpeãné hydroizolace betonové konstrukce, zdrsnûn povrch schodnic je protiskluzov a nezanedbateln je i podstatnû zlep en estetick vzhled pfiedmûtného schodi tû. 399

6 CHLADICÍ VùÎE PRAHA, a.s., DIVIZE 02, âeské BUDùJOVICE Tel., fax: 038/ Akce: Sanace vnitfiního a vnûj ího povrchu cementov ch sil ã. 1 4 v cementárnû KrálÛv DvÛr Investor: âeskomoravsk cement a.s. Termín prûbûhu akce: 08/ /2001 POPIS PO KOZENÍ KONSTRUKCE: Na sila postavené v roce byl pouïit beton B 170 a hfiebínková ocel Vnitfiní povrch sil byl po kozen ménû neï vnûj í, protoïe vût inou byla sila naplnûna cementem a po kození bylo pouze v místech nedostateãné krycí vrstvy a v místech napojení jednotliv ch pracovních zábûrû. Vnûj í povrch vykazoval znaãné lokální po kození betonového plá tû (tl 200 mm). Volná v ztuï byla znaãnû zkorodovaná, v místech napojení jednotliv ch pracovních zábûrû byl po kozen beton do znaãné hloubky aï 150 mm. POPIS PRÒBùHU SANACE: Nejprve byla provedena oprava vnitfiních plá ÈÛ, zejména s ohledem na návaznost montáïe nové technologie vyprazdàování sil. Po dokonãení technologick ch prací byl sanován vnûj í povrch sil vãetnû podhledu a podpûr. Postup sanace byl klasick, tedy hrubé pfiedãi tûní, ãi tûní VVP, hrubá reprofilace, jemná stûrka, ochrann nátûr. Na celou sanaci byl pouïit sanaãní systém materiálû Polyment. ZÁVùR: Jednalo se o pomûrnû nároãnou koordinaci sanaãních prací a souãasnû provádûn ch prací technologa. V sledkem je znaãné prodlouïení Ïivotnosti konstrukce, vylep ení jejího celkového technického a funkãního stavu a vzhledu. Pohled na sila pfied demontáïí le ení 400

7 CHLADICÍ VùÎE PRAHA, a. s., DIVIZE 04, CHVALETICE Tel., fax: 0457 / fax 0457 / Akce: Pfiestavba ZS v Pardubicích na víceúãelovou halu Investor: Mûsto Pardubice, Pern t nské nám.1, Pardubice Termín prûbûhu akce: 06/ /2001 POPIS PO KOZENÍ KONSTRUKCE: Celkov nevyhovující technick stav Ïelezobetonové konstrukce a tribun si vyïádal provést celkovou sanaci stavebního díla. POPIS PRÒBùHU SANACE: Celková sanace spoãívala zejména v kompletním oãi tûní celé konstrukce. Bylo pou- Ïito mechanické v kombinaci s mokr m pískováním (Torbo) nebo vysokotlak m vodním paprskem (Falch). ObnaÏená, korozí naru ená v ztuï byla oãi tûna a o etfiena dvojnásobn m antikorozním nátûrem. K reprofilaci a sjednocení povrchu bylo pouïito sanaãních malt, ochranné nátûry byly provedeny speciálními nátûrov mi hmotami. Z dal ích prací stojí za zmínku: - úprava povrchu podstupnic a stupàû tribun - o etfiení a zatûsnûní dilataãních spár - provedení ochrann ch a dekoraãních nátûrû v poïadovan ch odstínech Pro ve keré práce byly pouïity produkty firmy SIKA CZ, s.r.o. ZÁVùR: Zaji tûní odpovídajícího technického stavu, prodlouïení Ïivotnosti Ïelezobetonov ch konstrukcí, odpovídající vizuální vzhled interiéru víceúãelové haly. Pohled na sanovanou ãást tribuny 401

8 SANGREEN, spol. s r.o. PlzeÀská 166, Praha 5, tel.: 02/ , fax: 02/ sangreen.praha@sangreen.cz; http: sangreen.cz Akce: Soubor staveb Hlavní nádraïí - Parking Wilsonova - plo né sanace betonov ch prvkû Investor: Technická správa komunikací hl. m. Prahy, tefánikova 23, Praha 5 Lokalizace stavby: Praha 1 Termín prûbûhu akce: 05/ 01 10/ 2001 Práce na této stavbû zahrnovaly sanaci boãních svodidlov ch zídek ramp, podhledû mostních konstrukcí a ãásteãnû i jejich spodních staveb. Byly zahájeny v severní ãásti pfiednádraïí pfii ãásteãné uzavírce ramp. Po kompletním dokonãení severní ãásti byly zahájeny sanace v jiïní ãásti. Vzhledem k hor ím smûrov m pomûrûm byly nûkteré práce, zvlá tû na rampû F a podjezdu Wilsonova, provádûny pfii úplné uzavírce ramp. Sanace betonov ch konstrukcí byly provádûny v souladu s TP SSBK (Technické podmínky SdruÏení pro sanace bet. konstrukcí) vydan ch KÚ âvut Praha a technologick m postupem firmy Sangreen s.r.o. Pfii opravû byly pouïity sanaãní materiály firmy Lafarge a nátûrov systém firmy MC Bauchemie. V raznû oslaben nosník KA 67 v podjezdu mostu Legerova byl po provedené sanaci zesílen pouïitím pfiídavné v ztuïe z uhlíkov ch lamel. Po dokonãení sanací jednotliv ch ramp a zídek byly vïdy opraveny divoké trhliny ve vozovkách a podél betonov ch konstrukcí. Obr. 1: Tryskání VVP spodní stavby Obr. 2: Opravená ãást ramp 402

9 SANGREEN, spol. s r.o. PlzeÀská 166, Praha 5, tel.: 02/ , fax: 02/ sangreen.praha@sangreen.cz; http: sangreen.cz Akce: Sanace stropu v chodbû mezi stroji PS1-PS2 Investor: Frantschach Pulp& Papers, a.s., tûtí Lokalizace stavby: KÚ tûtí, okr. Litomûfiice Termín prûbûhu akce: 03/ 01 15/ 2001 Sanaãního zásah byl proveden na základû pfiedbûïné diagnostiky a nabídky firmy ve v bûrovém fiízení. Jednalo se o dal í etapu prací realizovan ch pro investora v prostoru mezi papírensk mi stroji PS1 a PS2. Zpfiístupnûní podhledû trámov ch stropû bylo fie eno pomocí trubkového le ení. Z dûvodu poïadavkû objednatele na zachování ãistoty provozu, ochrany technologie a strojû, byl zale enovan prostor zakryt textiliemi. Ve keré zakrytí technologie a strojû bylo prûbûïnû kontrolováno a odsouhlasováno investorem. Souãástí zpfiístupnûní byla soustava mobilní vzduchotechniky, která zaji Èovala pfiívod chladnûj ího vzduchu do pracovního prostoru. Sanace stropu probíhala následujícím postupem: V první etapû byl v jednotliv ch pracovních zábûrech odstranûn naru en beton pomocí lehk ch bouracích kladiv a byly zcela odhaleny zkorodované ãásti ocelové v ztuïe,. Takto pfiedupraven beton byl otryskán vysokotlak m vodním paprskem o tlaku 140 MPa a obnaïená v ztuï byla opískována a ochránûna antikorozním nátûrem. V dal í etapû byly jednotlivé pracovní zábûry reprofilovány standardním postupem. âásti konstrukce, které nemûly ani po reprofilaci dostateãné krytí v ztuïe, byly o etfieny tûsnící hmotou nahrazující pfiedepsané krytí. V prûbûhu provádûní sanaãních prací byla vûnována maximální pozornost o etfiování polymerbetonu bûhem jeho zrání. Vzhledem k vysok m teplotám u stropu konstrukce bylo nutné zabránit vzniku neïádoucích sm Èovacích trhlin reprofilovan ch míst. Toto se podafiilo díky aplikaci protiodpafiovacího nátûru a vlhãení opravovan ch povrchû konstrukce. Zvlá tním poïadavkem investora bylo zakrytí celého opravovaného podhledu tepelnû-izolaãní vrstvou. Po konzultacích s projektantem a investorem bylo navrïeno pouïití hmoty Mirelon s reflexní hliníkovou fólií. Tato izolaãní vrstva byla k podhledu stropu pfiipevnûna pomocí trnû z antikorozní oceli. Obr. 1: Podhled stropu se zasanovanou v ztuïí Obr. 2: Podhled stropu se zateplením 403

10 SANTECH CZ, spol. s r.o. Sokolská 497, RoÏnov pod Radho tûm, tel./fax 0651/ roznov@santech-cz.cz, Akce: V stavba Metra IV.C. Investor: Hlavní mûsto Praha Lokalizace stavby: Praha 7-Hole ovice Termín prûbûhu akce: 01 05/2002 (spodní stavba) POPIS PRACÍ: Pfii v stavbû metra v oblasti Hole ovického nádraïí bylo projektem urãeno zajistit stávající zdivo v místû traèov ch tunelû tryskovou injektáïí. Pro pfiípravu tryskové injektáïe bylo nutno základové Ïelezobetonové zdivo pfiedem navrtat pomocí diamantové techniky. POPIS PRÒBùHU PRACÍ: Pfied zapoãetím prací nám nejprve zástupce objednatele vytyãil osy a v ky jednotliv ch vrtû na konstrukci vãetnû urãení úhlû vrtání. Îelezobetonové zdivo bylo silnû vyztuïeno armaturou profil 16 aï 32 mm. Pfii provádûní prací jsme rovnûï odvrtávali velké ocelové prvky (lïíce z bagru, I profily 250 mm apod.), které byly v minulosti zabetonovány. V projektu se pfiedpokládalo, Ïe jednotlivé vrty budou v délkách mm. V prûbûhu stavby se ale ukázalo, Ïe prûmûrná hloubka vrtû je 1420 mm a provedeny byly rovnûï 4 ks vrtû o délce mm. Celkem bylo navrtáno 92 ks dûr o délce cca 130 m. 404

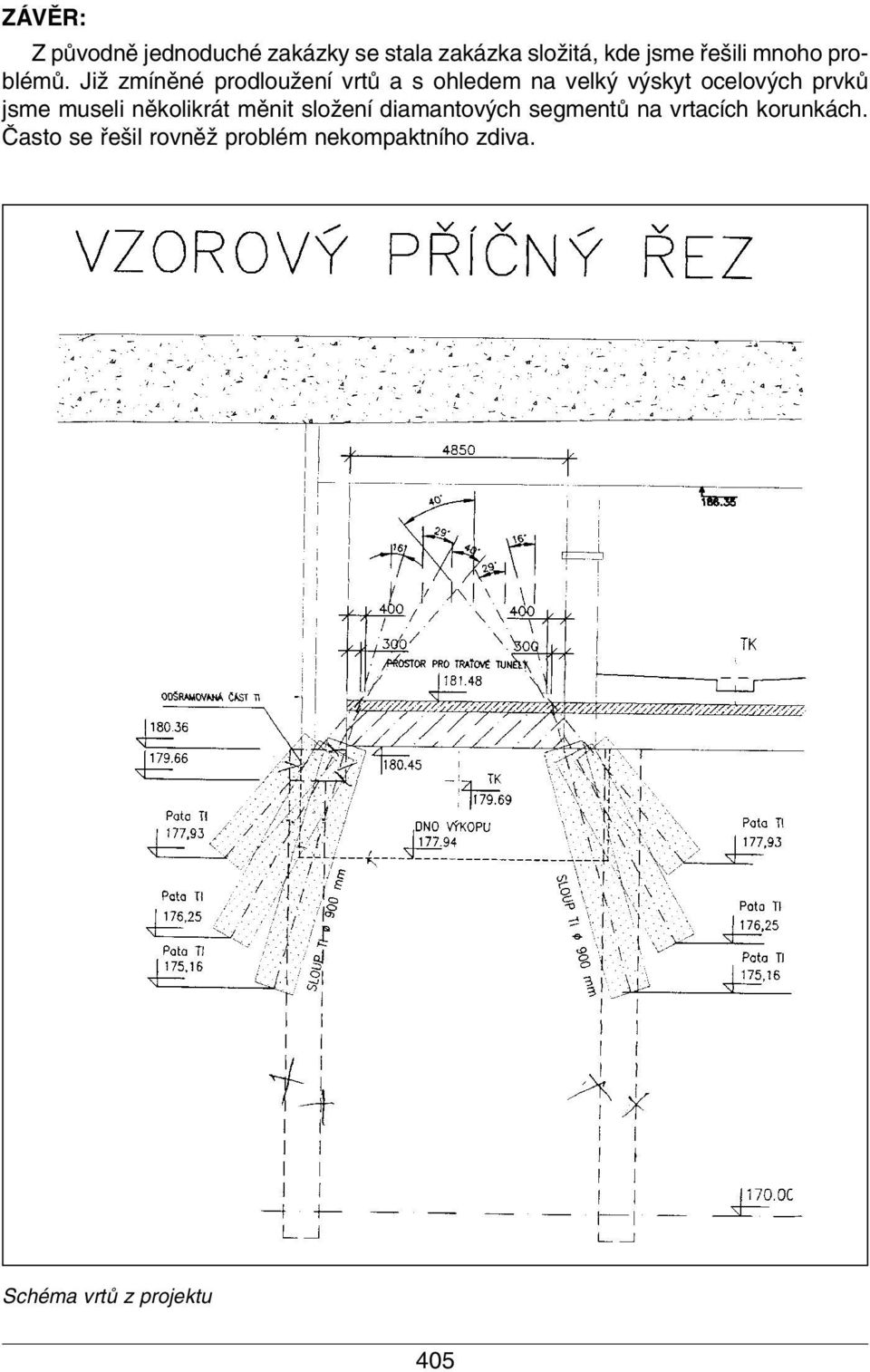

11 ZÁVùR: Z pûvodnû jednoduché zakázky se stala zakázka sloïitá, kde jsme fie ili mnoho problémû. JiÏ zmínûné prodlouïení vrtû a s ohledem na velk v skyt ocelov ch prvkû jsme museli nûkolikrát mûnit sloïení diamantov ch segmentû na vrtacích korunkách. âasto se fie il rovnûï problém nekompaktního zdiva. Schéma vrtû z projektu 405

12 SANTECH CZ, spol. s r.o. Sokolská 497, RoÏnov pod Radho tûm, tel./fax: 0651/ roznov@santech-cz.cz, Akce: Sklady REWE Praha - Jirny Investor: REWE, Praha Lokalizace stavby: Mrazící box Termín prûbûhu akce: 09/2001 POPIS PRACÍ: Po cca 2 letech provozu v logistickém centru firmy REWE se objevily poruchy v dilataãních spárách podlahy mrazícího boxu. Jednalo se o ulomení hran s vytvofiením v tlukû, které omezovaly provoz paletov ch vozíkû, ale zejména po kozovaly jejich kola. Dle provozovatele cena v mûny kol na jednom vozíku ãiní cca 20 tis. Kã. Z tohoto dûvodu se rozhodl spáry v pojíïdûn ch místech opravit. POPIS PRÒBùHU PRACÍ: Hlavní problém byl v teplotû, která se v mrazícím bodu pohybovala v rozmezí 24 aï 26 C. Dal í problém se t kal sladûní termínu provádûní prací s provozem v logistickém centru, kde nakládka a vykládka zboïí probíhá po dobu 24 hod. Práce z tohoto dûvodu probíhaly pouze od pátku do nedûle v noãních hodinách hod. Dilataãní spáry byly nejprve vyfiezány a vybourány tak, aby vznikl pravideln lichobûïník. KomÛrka byla následnû vyãi tûna a do epoxidového speciálního tmelu byly vloïeny rovnûï pfiedem pfiipravené lichobûïníkové prefabrikované vloïky s vyztuïením. Po vyreagování tmelu byly spáry s prefabrikátem na závûr pfiebrou eny a zarovnány do nivelety okolní podlahy. ZÁVùR: Zakázka byla provádûna ve spolupráci firmou SAMAN servis s r.o. a pouïitím materiálû kanadské spoleãnosti CPD dodávan ch jejím prostfiednictvím na trh v âr. Pfies poãáteãní nedûvûru investora se po cca 6 mûsících provozu jeho obavy ukázaly neopodstatnûné a opravené dilataãní spáry nevykazují známky poru ení. 406

13 Foto poruchy Foto opraveného 407

14 SASTA, spol. s r. o. Vlhká 25, Brno tel.: 05/ , fax: 05/ , sasta@iol.cz Akce: Rekonstrukce objektu Janáãkova divadla v Brnû Sloupy monumentálního schodi tû Investor: Magistrát mûsta Brna Lokalizace stavby: Rooseveltova ul. 1 7, Brno Termín prûbûhu stavby: ãerven srpen 2001 POPIS PO KOZENÉ KONSTRUKCE: Sanace Ïelezobetonov ch sloupû monumentálního schodi tû byla provádûna z tûchto dûvodû: - poddimenzování únosnosti sloupû v pûvodním projektu - nekvalitní provedení sloupû pfii realizaci stavby (nedostateãné krytí v ztuïe, vadné provedení pracovních spar) - pûsobení povûtrnostních vlivû (zvûtral beton, zkorodovaná v ztuï) POPIS PRÒBùHU SANACE: Z dûvodu nutnosti zachování proporcionálních rozmûrû Ïb. sloupû, nebylo moïno pfiistoupit ke klasick m sanaãním metodám zesilování nosn ch konstrukcí. Proto bylo navrïeno zesílení s pouïitím uhlíkové tkaniny. 1. Mechanické odstranûní zvûtralého a uvolnûného betonu 2. Otryskání VVP 3. Protikorozní ochrann nátûr bet. v ztuïe 4. Reprofilace po kozen ch míst bet. povrchu 5. Vyrovnání povrchu sanaãní hmotou 6. Penetraãní nátûr epoxidovou pryskyfiicí 7. Vytvofiení tzv. obruãí laminací omotávky uhlíkové tkaniny 8. StaÏení omotávek nerezov mi svorníky Obr

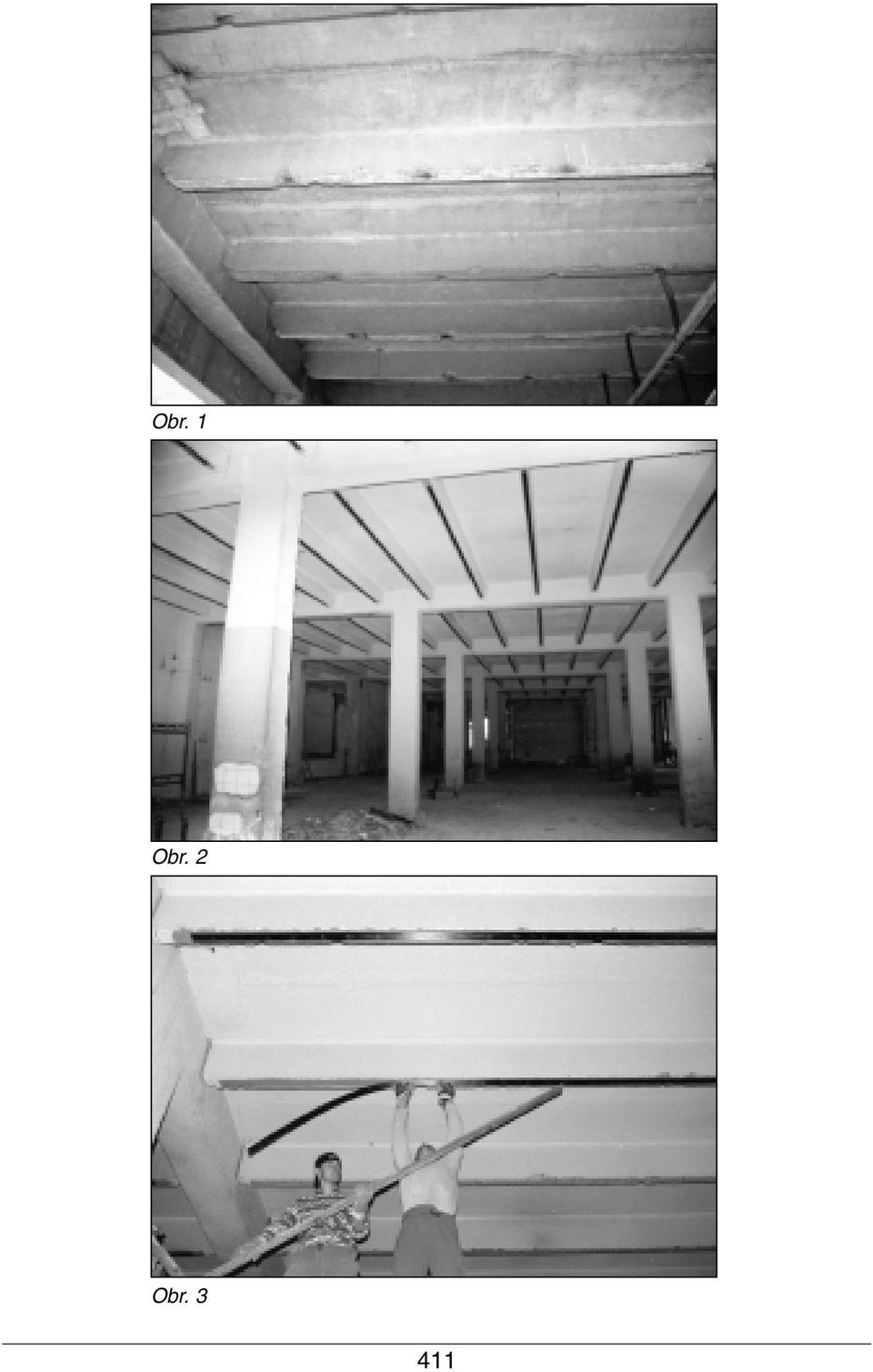

15 Obr. 2 Obr

16 SASTA, spol. s r. o. Vlhká 25, Brno tel.: 05/ , fax: 05/ , sasta@iol.cz Akce: ZtuÏení stropní konstrukce uhlíkov mi lamelami Investor: EGSTON, s.r.o., Znojmo Lokalizace stavby: PrÛmyslová 20, Znojmo Termín prûbûhu stavby: záfií fiíjen 2001 POPIS PO KOZENÉ KONSTRUKCE: Jedná se o v robní halu, pfii jejíï modernizaci vznikly vy í nároky na únosnost stropní ÎB konstrukce (zv ení provozního zatíïení ve 2. NP). Z tohoto dûvodu bylo nutno tento ÎB strop zesílit. POPIS PRÒBùHU SANACE: Zesílení Ïeber TT panelû bylo navrïeno pomocí uhlíkov ch lamel. Podmínkou pro pouïití této technologie bylo zaji tûní pevnosti v tahu povrchov ch vrstev betonu pod lamelami. Odtrhov mi zkou kami (62 ks) bylo prokázáno, Ïe pfiídrïnosti povrchov ch vrstev betonu vyhoví poïadavku R min. = 1,5 Mpa. - Povrch spodní ãásti Ïebra TT panelu byl mechanicky zdrsnûn (pemrlován) - Uvolnûn a zvûtral beton byl doplnûn reprofilaãní sanaãní hmotou na bázi epoxidu - Na takto pfiipraven a oãi tûn povrch byly pomocí spec. epoxidového tmelu nalepeny uhlíkové lamely ZÁVùR: Ve finální fázi akce bylo provedeno stanovení soudrïnosti uhlíkov ch lamel s betonem (Rt [MPa]). Tyto pevnosti se pohybovaly v rozmezí 1,6 3,4 Mpa, pfiiãemï místo, v nûmï nastalo poru ení bylo vïdy v betonu. 410

17 Obr. 1 Obr. 2 Obr

18 STAVBY SILNIC A ÎELEZNIC, a. s. Od tûpn závod 7, Su ilova 1528, Hradec Králové tel.: 049/ , fax: 049/ , ssz07hk@telecom.cz Akce: Most pfies Úpu v Trutnovû Investor: Mûsto Trutnov Lokalizace stavby: Trutnov, ulice Lomní Termín realizace: 06 12/2001 POPIS PRÒBùHU PRACÍ Kromû provádûní sanaãních prací na mostních objektech provádí SSÎ, a. s., od- tûpn závod 7 Hradec Králové i v stavby nov ch mostû. Jedním z mostû, kter byl technicky i technologicky velmi zajímav, byla stavba pfiedpjatého monolitického mostu pfies fieku Úpu v Trutnovû. Práce byly zahájeny v ãervnu 2001 naváïením lomového kamene pro zaloïení zpûvnûn ch ploch pro vrtnou soupravu a zaloïení podpûrné skruïe. Spodní stavbu mostu tvofií dvû opûty zaloïené na mikropilotách. Po zhotovení spodní stavby byla postavena podpûrná skruï, na kterou bylo provedeno bednûní, poloïena betonáfiská v ztuï a vybetonována nosná konstrukce. Nosnou konstrukci tvofií 2 parapetní nosníky promûnné v ky, vetknuté do krajních monolitick ch opûr. Mostovku tvofií monolitická Ïelezobetonová deska promûnné tlou Èky, vytvarovaná do pfiíãného i podélného spádu. Nosná konstrukce byla dodateãnû pfiedepnuta certifikovan m pfiedpínacím systémem Dywidag. Na nosnou konstrukci mezi parapetními nosníky bylo provedeno hydroizolaãní souvrství BAKOR s ochranou LAS, v místû chodníkû byla provedena pfiímo pojíïdûná hydroizolace systému PEDAGARD. Izolaãní souvrství pod vozovkou je odvodnûno ãtyfimi odvodàovaãi izolace a prouïkem drenáïního plastbetonu. Vozovku na mostû tvofií Ïiviãná vrstva ABS, která je odvodnûna ãtyfimi odvodàovaãi povrchov ch vod. Vnûj í okraje chodníkû jsou opatfieny zábradlím v ky 1,1 m, které je ukotveno do nosné konstrukce. Pfiedání hotového stavebního díla bylo dne , tj. za 6 mûsícû. ZÁKLADNÍ CHARAKTERISTIKA MOSTU Délka pfiemostûní: 19,97 m Délka mostu: 24,53 m ikmost mostu: 100 g ífika mostu mezi obrubami: 7,0 m ífika mostu celkem: 13,0 m V ka mostu: cca 4,8 m Plocha mostu: 319 m 2 412
