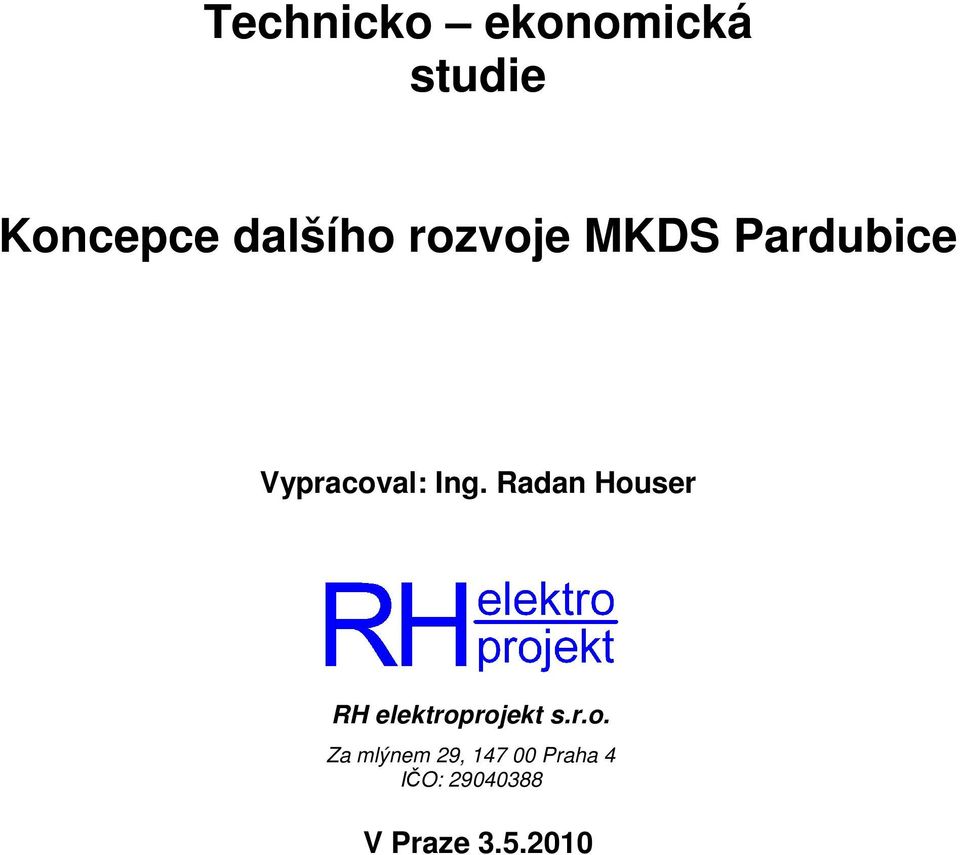

1 Technicko ekonomická studie Koncepce dalšího rozvoje MKDS Pardubice Vypracoval: Ing. Radan Houser RH elektroprojekt s.r.o. Za mlýnem 29, Praha 4 IČO: V Praze

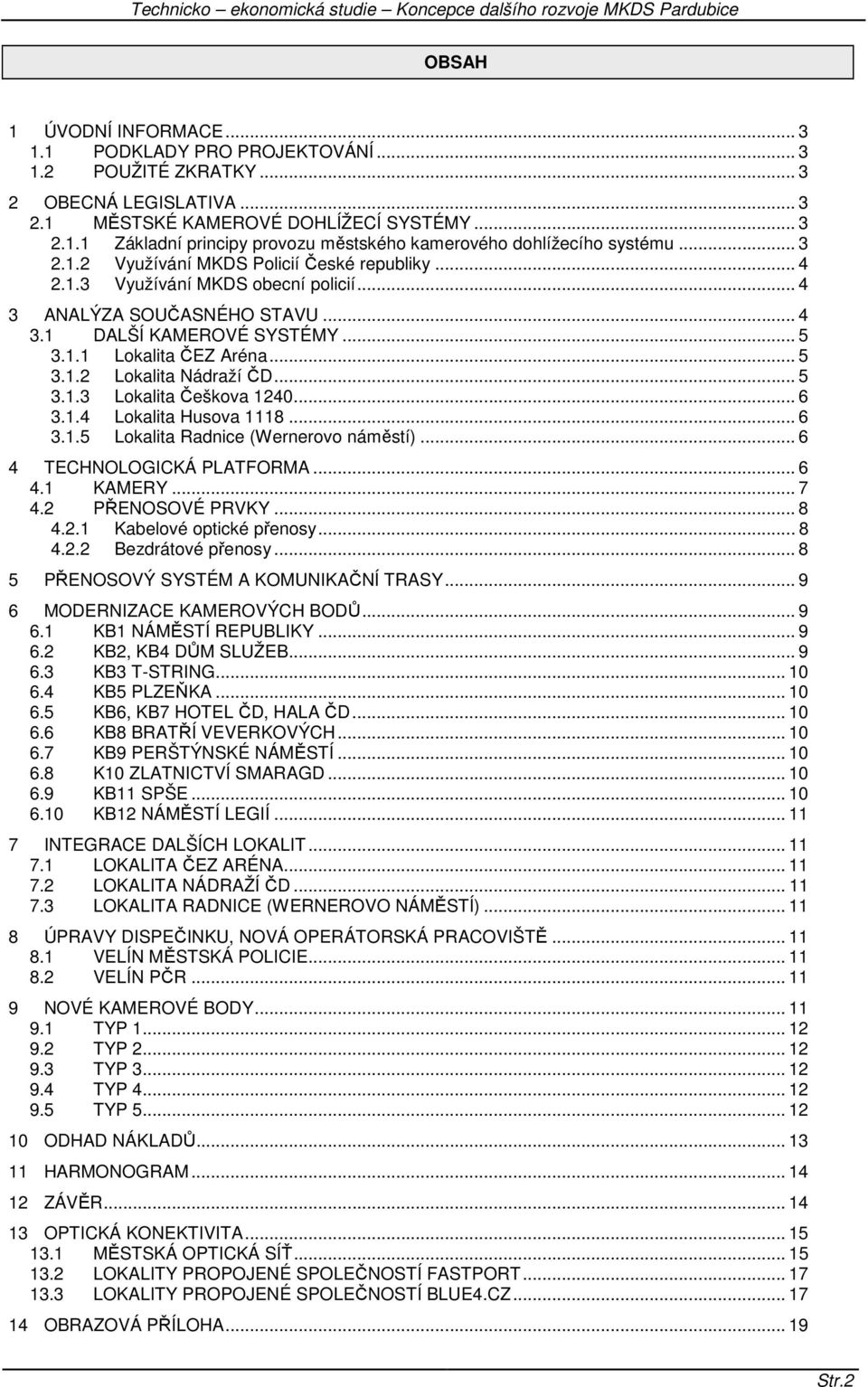

2 OBSAH 1 ÚVODNÍ INFORMACE PODKLADY PRO PROJEKTOVÁNÍ POUŽITÉ ZKRATKY OBECNÁ LEGISLATIVA MĚSTSKÉ KAMEROVÉ DOHLÍŽECÍ SYSTÉMY Základní principy provozu městského kamerového dohlížecího systému Využívání MKDS Policií České republiky Využívání MKDS obecní policií ANALÝZA SOUČASNÉHO STAVU DALŠÍ KAMEROVÉ SYSTÉMY Lokalita ČEZ Aréna Lokalita Nádraží ČD Lokalita Češkova Lokalita Husova Lokalita Radnice (Wernerovo náměstí) TECHNOLOGICKÁ PLATFORMA KAMERY PŘENOSOVÉ PRVKY Kabelové optické přenosy Bezdrátové přenosy PŘENOSOVÝ SYSTÉM A KOMUNIKAČNÍ TRASY MODERNIZACE KAMEROVÝCH BODŮ KB1 NÁMĚSTÍ REPUBLIKY KB2, KB4 DŮM SLUŽEB KB3 T-STRING KB5 PLZEŇKA KB6, KB7 HOTEL ČD, HALA ČD KB8 BRATŘÍ VEVERKOVÝCH KB9 PERŠTÝNSKÉ NÁMĚSTÍ K10 ZLATNICTVÍ SMARAGD KB11 SPŠE KB12 NÁMĚSTÍ LEGIÍ INTEGRACE DALŠÍCH LOKALIT LOKALITA ČEZ ARÉNA LOKALITA NÁDRAŽÍ ČD LOKALITA RADNICE (WERNEROVO NÁMĚSTÍ) ÚPRAVY DISPEČINKU, NOVÁ OPERÁTORSKÁ PRACOVIŠTĚ VELÍN MĚSTSKÁ POLICIE VELÍN PČR NOVÉ KAMEROVÉ BODY TYP TYP TYP TYP TYP ODHAD NÁKLADŮ HARMONOGRAM ZÁVĚR OPTICKÁ KONEKTIVITA MĚSTSKÁ OPTICKÁ SÍŤ LOKALITY PROPOJENÉ SPOLEČNOSTÍ FASTPORT LOKALITY PROPOJENÉ SPOLEČNOSTÍ BLUE4.CZ OBRAZOVÁ PŘÍLOHA Str.2

3 1 ÚVODNÍ INFORMACE Tato technicko-ekonomická studie řeší možnosti modernizace a rozšiřování Městského kamerového dohlížecího systému v Pardubicích. Jsou zde definovány možnosti dalšího rozvoje, vybudování a integraci nových kamerových bodů. Součástí je rovněž kvalifikovaný odhad nákladů rozdělených dle jednotlivých etap ve studii popsaných. 1.1 PODKLADY PRO PROJEKTOVÁNÍ Výchozími podklady pro zpracování této dokumentace jsou: 1. Zadávací podmínky 2. Dokumentace skutečného provedení MKDS včetně dodatků 3. Podklady k realizovaným a plánovaným optickým propojům v rámci města 4. Analýza krizových míst pro případné pokrytí 5. Zadávací podklady Městské policie 1.2 POUŽITÉ ZKRATKY MKDS Městský kamerový a dohlížecí systém MP Městská policie PČR Policie České republiky HZS Hasičský záchranný sbor DP Dopravní podnik KB Kamerový bod MOS Městská optická síť 2 OBECNÁ LEGISLATIVA 2.1 MĚSTSKÉ KAMEROVÉ DOHLÍŽECÍ SYSTÉMY Městské kamerové dohlížecí systémy (dále jen MKDS ) jsou určitým specifickým druhem využití kamerových systémů v protiprávní činností nejzatíženějších městech a obcích v České republice, na které jsou uvolňovány státní finanční prostředky. Proto několik důležitých aspektů z metodik odboru prevence kriminality MV k oblasti MKDS: Základní principy provozu městského kamerového dohlížecího systému Základní charakteristikou provozování a využívání MKDS je jejich preventivní funkce, tj. vytváření bezpečných zón v exponovaných lokalitách. MKDS jsou instalovány v místech, kde se nejčastěji pohybují obyvatelé a návštěvníci měst, kde jsou koncentrovány kulturní, komerční a společenské instituce a kde jsou dopravní uzly měst /např. náměstí, pěší a obchodní zóny, parkoviště, autobusové či vlakové nádraží, sídliště/.mkds slouží k dohledu nad dodržováním obecně závazných právních předpisů o ochraně veřejného pořádku, přispívají k ochraně bezpečnosti osob a majetku či odhalování přestupků. MKDS slouží také k záznamu protiprávního jednání přestupců či pachatelů. Provozování MKDS musí být v souladu se zákonem ČNR č. 283/1991 Sb., o Policii České republiky, ve znění pozdějších předpisů a se zákonem č. 553/1991 Sb., o obecní policii, ve Str.3

4 znění pozdějších předpisů a také v souladu se zákonem č. 101/2000 Sb., o ochraně osobních dat, ve znění pozdějších předpisů. MKDS musí monitorovat pouze veřejné prostranství. Tím se rozumí podle 34 zákona č. 128/2000 Sb., o obcích, ve znění pozdějších předpisů, všechna náměstí, ulice, tržiště, chodníky, veřejná zeleň, parky, a další prostory přístupné každému bez omezení, tedy sloužící obecnému užívání, a to bez ohledu na vlastnictví k tomuto prostoru.mkds přinášejí okamžitý výsledek (snížení kriminality ve vytipovaném místě), musí však být součástí celkové strategie prevence kriminality v určité lokalitě. MKDS jsou využitelné pro aktuální koordinaci činnosti složek Integrovaného záchranného systému při závažnějším ohrožení bezpečnosti občanů. Systém se musí stát součástí celkové strategie prevence kriminality v určité lokalitě. Obrazový signál systému není určen pro veřejnost, ale pro malý okruh uživatelů - pouze Policie České republiky a obecní policie - a pro přesně vymezený účel. Režim dispečerského pracoviště musí být zajištěn tak, aby manipulaci s příslušnou technikou prováděla kompetentní a vyškolená obsluha a byl k němu zabráněn vstup nepovolaným osobám Využívání MKDS Policií České republiky Policie České republiky je oprávněna na základě 42d a 42f zákona o Policii České republiky, zpracovávat informace včetně osobních údajů, shromážděné při plnění úkolů policie, a to v rozsahu nezbytně nutném pro plnění těchto úkolů. Plněním úkolů policie se rozumí zejména ochrana bezpečnosti osob a majetku a zajišťování veřejného pořádku. Policie České republiky je také oprávněna, je-li to potřebné pro plnění jejích úkolů, pořizovat zvukové, obrazové nebo jiné záznamy z míst veřejně přístupných. Pokud jsou k pořizování takových záznamů zřízeny stálé technické systémy (kamerové systémy), je policie povinna informace o zřízení takovýchto systémů vhodným způsobem uveřejnit. Způsob zveřejnění informace zákon neupravuje Využívání MKDS obecní policií Instalace MKDS je zcela zákonná na základě zákona o obecní policii. Vzhledem k tomu, že obecní policie zabezpečuje místní záležitosti veřejného pořádku v rámci působnosti obce ( 1 odst. 2), znamená to, že zabezpečení veřejného pořádku je plně v její pravomoci. Pod pojmem veřejný pořádek je chápána ochrana pravidel chování lidí na veřejnosti, která nejsou sice výslovně formulována v právních normách, ale jejich zachování je podle panujících obecných názorů v určitém místě a čase nutnou podmínkou spořádaného společenského soužití. Tato neformalizovaná pravidla chování jsou právně závazná pouze v mezích právní normy, která obsahuje výslovně termín veřejný pořádek. Na základě 24a a 24b zákona o obecní policii je obecní policie oprávněna zpracovávat údaje, které potřebuje k plnění úkolů zákona o obecní policii nebo jiného zvláštního zákona. Obecní policie může také tyto údaje poskytnout Policii České republiky, orgánům obce a dalším orgánům, je-li to nutné k plnění jejich úkolů. Obecní policie je dále oprávněna pořizovat zvukové nebo obrazové záznamy z míst veřejně přístupných; tzn. je možné provozovat systém průmyslových kamer a pořizovat záznamy, které samozřejmě lze využít jako důkazní materiál, a to i pro Policii České republiky v případě potřeby. Obecní policie je ovšem také povinna vhodným způsobem uveřejnit, že některé místo v obci je pod stálou kontrolou průmyslovou kamerou. Jakým způsobem se má informace zveřejnit, zákon neupravuje. 3 ANALÝZA SOUČASNÉHO STAVU V současné době je provozováno 12 kamerových bodů, jejichž umístění a typy jsou zřejmé z tabulky níže, přičemž kamerový bod č.7 je nefunkční z důvodu nefunkčního bezdrátového přenosu. Všechny kamery jsou bezdrátově přenášeny na bod T-String, ze kterého je realizován optický propoj do sídla MP, ve které je operátorské a monitorovací pracoviště. Str.4

5 Provedení jednotlivých komponent a řešení monitorovacího pracoviště je předmětem obrazové přílohy této studie. Pro kamerové body s polohovací hlavicí jsou použity barevné analogové kamery JAI 2060 TWIN, kamery typu dome jsou použity BOSH Autodome G3. Přenosové trasy jsou převážně postaveny na mikrovlnné technologie SARS. Pro zpracování signálu je instalována analogová ústředna Gepard G3117, digitální záznamové zařízení Geviscope-16. Systém nevyužívá vazba na další nadřazené systémy GIS, apod. Jelikož systém byl budován v několika etapách již od roku 1998, jeví se nyní již technicky nevyhovující převážně z těchto důvodů: 1. Kamery a příslušenství z prvních etap budování systému jsou na nebo za hranicí životnosti a v nejbližší době je nutné počítat s investicí na jejich výměnu, případně opravu). 2. Systém je koncipován jako analogový, což sebou přináší nevýhodu v podobě malé modularity, zvláště na straně operátorských pracoviště a nemožnost využití v dalších nadstavbových systémech 3. O analogových přenosových prvcích platí text uvedený v bodě č.1 Tabulka č.1: Stávající kamerové body č. kamery umístění typ kamery přenos signálu 1 Náměstí republiky polohovací hlavice bezdrát 2 Dům služeb polohovací hlavice bezdrát 3 T- string polohovací hlavice optika 4 Dům služeb polohovací hlavice bezdrát 5 Plzeňka polohovací hlavice bezdrát 6 Hotel ČD polohovací hlavice bezdrát 7 Hala ČD dome bezdrát 8 Br. Veverkových dome bezdrát 9 Pernštýnské náměstí polohovací hlavice bezdrát 10 Zlatnictví Smaragd (tř. Míru) polohovací hlavice bezdrát 11 SPŠE dome bezdrát 12 Nám. Legií dome optika 3.1 DALŠÍ KAMEROVÉ SYSTÉMY V rámci města jsou rozmístěny další kamerové systémy, do nichž má MP přístup a u kterých je v různé míře požadována integrace do MKDS, jejíž návrh je rovněž předmětem této studie: Lokalita ČEZ Aréna V objektu je instalován kamerový systém, jehož jádro tvoří tři jednotky digitálního záznamu Intelex. Systém obsluhuje výhradně MP, je tvořen pevnými a otočnými kamerami v objektu a na jeho plášti. V cílovém stavu je požadována integrace tří kusů otočných kamer do MKDS s tím, že kamery budou ovladatelné z obou systémů Lokalita Nádraží ČD V objektu je instalován lokální kamerový systém s celkem 22 pevnými kamerami a vlastním DVR, v cílovém stavu je požadavek na integraci vybraných šesti kamer do MKDS. Str.5

6 3.1.3 Lokalita Češkova 1240 V objektu je instalován lokální kamerový systém včetně záznamu. Není požadována žádná integrace do MKDS Lokalita Husova 1118 V objektu je instalován lokální kamerový systém včetně záznamu. Není požadována žádná integrace do MKDS Lokalita Radnice (Wernerovo náměstí) V objektu jsou instalovány dvě pevné kamery s vlastním lokálním záznamem. V cílovém stavu bude jedna z těchto kamer vyměněna za otočnou a integrována do MKDS. 4 TECHNOLOGICKÁ PLATFORMA Technologická platforma bude zohledňovat stávající komponenty v systému MKDS nasazené s důrazem na okamžité či následné vyhodnocení vlastní obrazové informace a na další, budoucí postupné rozšiřování celého systému. Otázka použití je kladena zejména na vysokou kvalitu obrazu a tím i zvýšenou průkazní hodnotu záznamu, rychlé vyhledávání s okamžitým zobrazením, tiskem nebo dálkovým přenosem poplachové události. Použité komponenty již budou zohledňovat přípravu pro přenosy signálů a integraci snímacích prvků ve standardech kvalitativně vyšších, než jsou současné komponenty MKDS v SDTV kvalitě. Volené komponenty této etapy rozšíření MKDS nesmí v budoucnu zkomplikovat postupný přechod na HDTV s využitím mexapixelových kamer a tomu odpovídajících požadavků na přenosová média. Minimálním navrhovaným standardem tedy jsou následující parametry a požadavky: Certifikace Dodávané produkty musí splňovat všechna kritéria: Kalagate (UK, EU), VdS garantovaná jakost, UW-Kassen (German bank), certifikováno pro IZB, Fiducia a předpisy dle platných ČSN a ČSN EN zabývající se kamerovými systémy. Stabilita Vysoké nároky na stabilitu: Linux bezpečný operační systém, automatický restart po výpadku napájení, ochrana proti sabotáži apod. Záruky Bezpečná investice: Záruka opravy systému a plná produktová záruka v délce, která bude upřesněná investorem. Vysoké rozlišení záznamu Použitelnost záznamu je závislá na rozlišení: Současné min. rozlišení v SDTV (PAL, rozlišení 720x576 bodů) s možností přechodu na HDTV a více, export snímků ve vysokém rozlišení, kvalitní zobrazení snímků na monitorech a zobrazovacích panelech, vysoká rychlost zobrazení v režimu multiscreen apod. Průkazná kvalita snímků V případě pochybností musí být vše dohádatelné v záznamech: Export snímků nejvyšší kvality vysoké průkazní hodnoty, jakákoliv manipulace se snímkem bude zaznamenána, evidence reálného času, apod. Ovládání Uživatelsky přívětivé grafické prostředí: Snadná obsluha, dokonce i pro netrénovanou obsluhu ve stresových a napjatých situacích, snadné vyhledávání v záznamech pomocí samonaváděcího systému, posuvný ukazatel umožňující rychlé a plynulé vyhledávání, rychlý export snímků na záznamové médium, množství jazykových mutací včetně českého menu, snadné ovládání pomocí PC myši, extrémně tichý chod pracovních stanic klidné pracovní prostředí. Servis a podpora v reálné podobě - Loajalita distributora systémy budou dodávány pouze prostřednictvím vybraných a školených partnerů, rozšířená podpora prostřednictvím internetu, 24 hodinová podpora se zárukou zpětného volání, on-line generování SW update bez zbytečné byrokracie, 24hodin denně, 365 dnů v roce, profesionální školení a vývoj zaměřený na moderní trendy. Str.6

7 Software Modulární výstavba s vizí do budoucnosti, možnost rozšiřování funkcí, síťová kompatibilita. Design Design je standardem moderního ergonomického pracoviště, design pro moderní pracovní prostředí. Zabezpečení Bezpečnost investic, ceny, stability systému, vysoká úroveň ochrany investic prostřednictvím dlouhodobé garance a modulární konstrukce. Následují popisy min. standardů a požadavků hlavních komponent nasazovaných při postupném rozšiřování stávajícího MKDS. 4.1 KAMERY Na jednotlivých kamerových bodech (stanovištích) jsou upřednostňovány kamery v provedení dome s modulární koncepcí v kopulovitém krytu. Modularita bude spočívat minimálně ve výměně následujících samostatných celků: Hlavní řídicí jednotka, Vlastní tělo kamery, Kryt, Komunikační IP modul, Napájecí zdrojová jednotka. Vzhledem k použití stejných komponentů krytů budou mít všechna instalovaná zařízení shodný vzhled, a pozorovatelé tak nebudou tušit, který typ kamery (pokud vůbec nějaký) je instalován. V případě instalace statické kamery u jednotlivých stanovišť, budou tedy instalovány ve shodném kopulovitém krytu. Minimální technické parametry: Kamera s vysokorychlostní systémem PTZ v kopulovitém krytu Režim Den/Noc, s 36x optickým zoomem a 12x digitálním zoomem Trojitý datový tok (MPEG-4 a M-JPEG) Z důvodu zpětné kompatibility kompozitní připojení, ale i ethernetové připojení Integrovaný modul detekce pohybu s virtuálním maskováním Privátní maskování složitých tvarů (5-ti úhelník) Pokročilé zpracování alarmů pomocí 'řízení pravidel' pro uživatelem konfigurovatelný management alarmů Vzdálenou konfiguraci a update Přenos přes UTP standardně na analogových modulech Kompenzace délky kabelu pro větší dosah Funkce automatického sledování pohybujícího se objektu Integrovaná elektronická stabilizace obrazu Video detekce pohybu pro min. 10 prepozic Pokročilá diagnostika Podpora více řídících protokolů Str.7

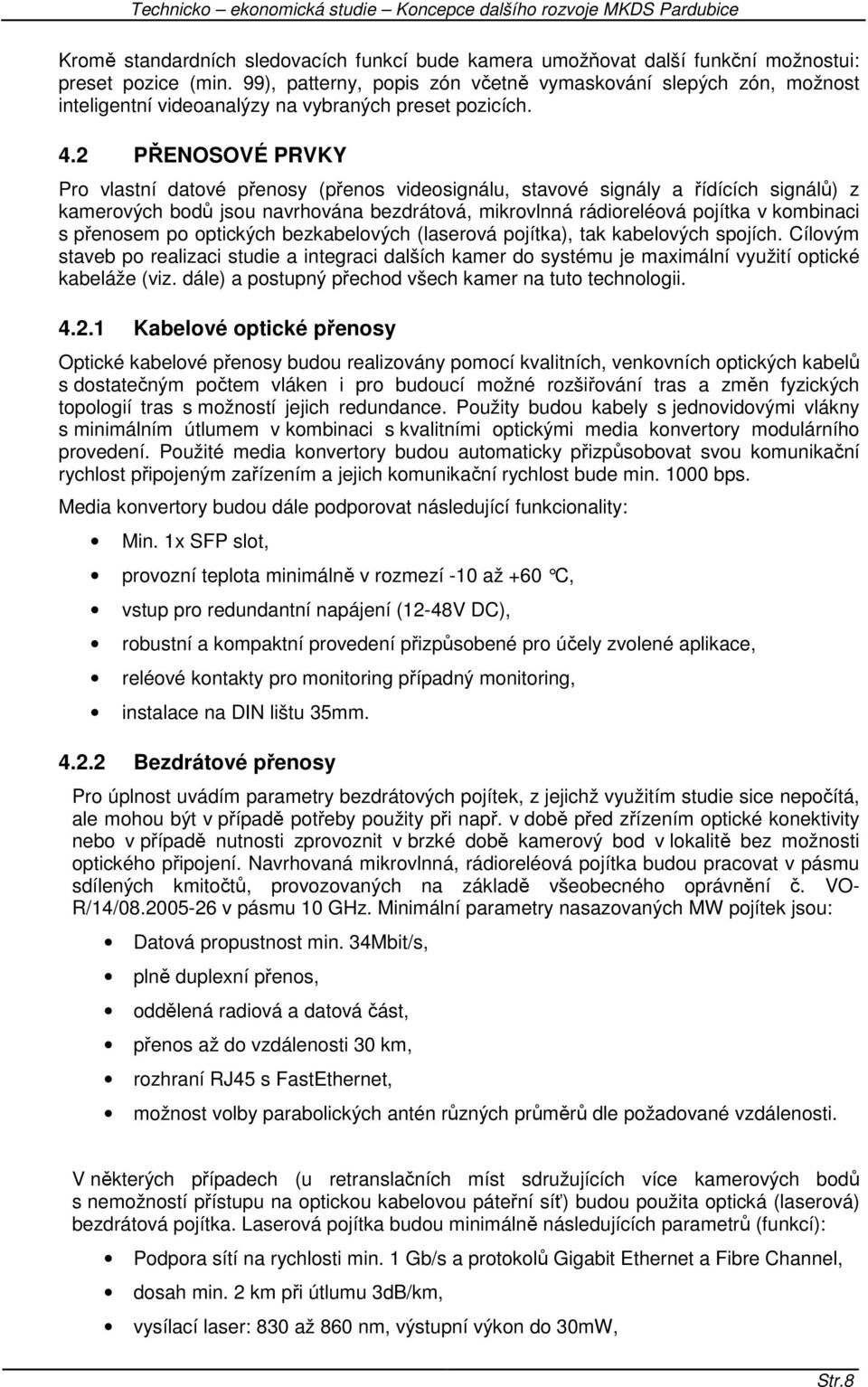

8 Kromě standardních sledovacích funkcí bude kamera umožňovat další funkční možnostui: preset pozice (min. 99), patterny, popis zón včetně vymaskování slepých zón, možnost inteligentní videoanalýzy na vybraných preset pozicích. 4.2 PŘENOSOVÉ PRVKY Pro vlastní datové přenosy (přenos videosignálu, stavové signály a řídících signálů) z kamerových bodů jsou navrhována bezdrátová, mikrovlnná rádioreléová pojítka v kombinaci s přenosem po optických bezkabelových (laserová pojítka), tak kabelových spojích. Cílovým staveb po realizaci studie a integraci dalších kamer do systému je maximální využití optické kabeláže (viz. dále) a postupný přechod všech kamer na tuto technologii Kabelové optické přenosy Optické kabelové přenosy budou realizovány pomocí kvalitních, venkovních optických kabelů s dostatečným počtem vláken i pro budoucí možné rozšiřování tras a změn fyzických topologií tras s možností jejich redundance. Použity budou kabely s jednovidovými vlákny s minimálním útlumem v kombinaci s kvalitními optickými media konvertory modulárního provedení. Použité media konvertory budou automaticky přizpůsobovat svou komunikační rychlost připojeným zařízením a jejich komunikační rychlost bude min bps. Media konvertory budou dále podporovat následující funkcionality: Min. 1x SFP slot, provozní teplota minimálně v rozmezí -10 až +60 C, vstup pro redundantní napájení (12-48V DC), robustní a kompaktní provedení přizpůsobené pro účely zvolené aplikace, reléové kontakty pro monitoring případný monitoring, instalace na DIN lištu 35mm Bezdrátové přenosy Pro úplnost uvádím parametry bezdrátových pojítek, z jejichž využitím studie sice nepočítá, ale mohou být v případě potřeby použity při např. v době před zřízením optické konektivity nebo v případě nutnosti zprovoznit v brzké době kamerový bod v lokalitě bez možnosti optického připojení. Navrhovaná mikrovlnná, rádioreléová pojítka budou pracovat v pásmu sdílených kmitočtů, provozovaných na základě všeobecného oprávnění č. VO- R/14/ v pásmu 10 GHz. Minimální parametry nasazovaných MW pojítek jsou: Datová propustnost min. 34Mbit/s, plně duplexní přenos, oddělená radiová a datová část, přenos až do vzdálenosti 30 km, rozhraní RJ45 s FastEthernet, možnost volby parabolických antén různých průměrů dle požadované vzdálenosti. V některých případech (u retranslačních míst sdružujících více kamerových bodů s nemožností přístupu na optickou kabelovou páteřní síť) budou použita optická (laserová) bezdrátová pojítka. Laserová pojítka budou minimálně následujících parametrů (funkcí): Podpora sítí na rychlosti min. 1 Gb/s a protokolů Gigabit Ethernet a Fibre Channel, dosah min. 2 km při útlumu 3dB/km, vysílací laser: 830 až 860 nm, výstupní výkon do 30mW, Str.8

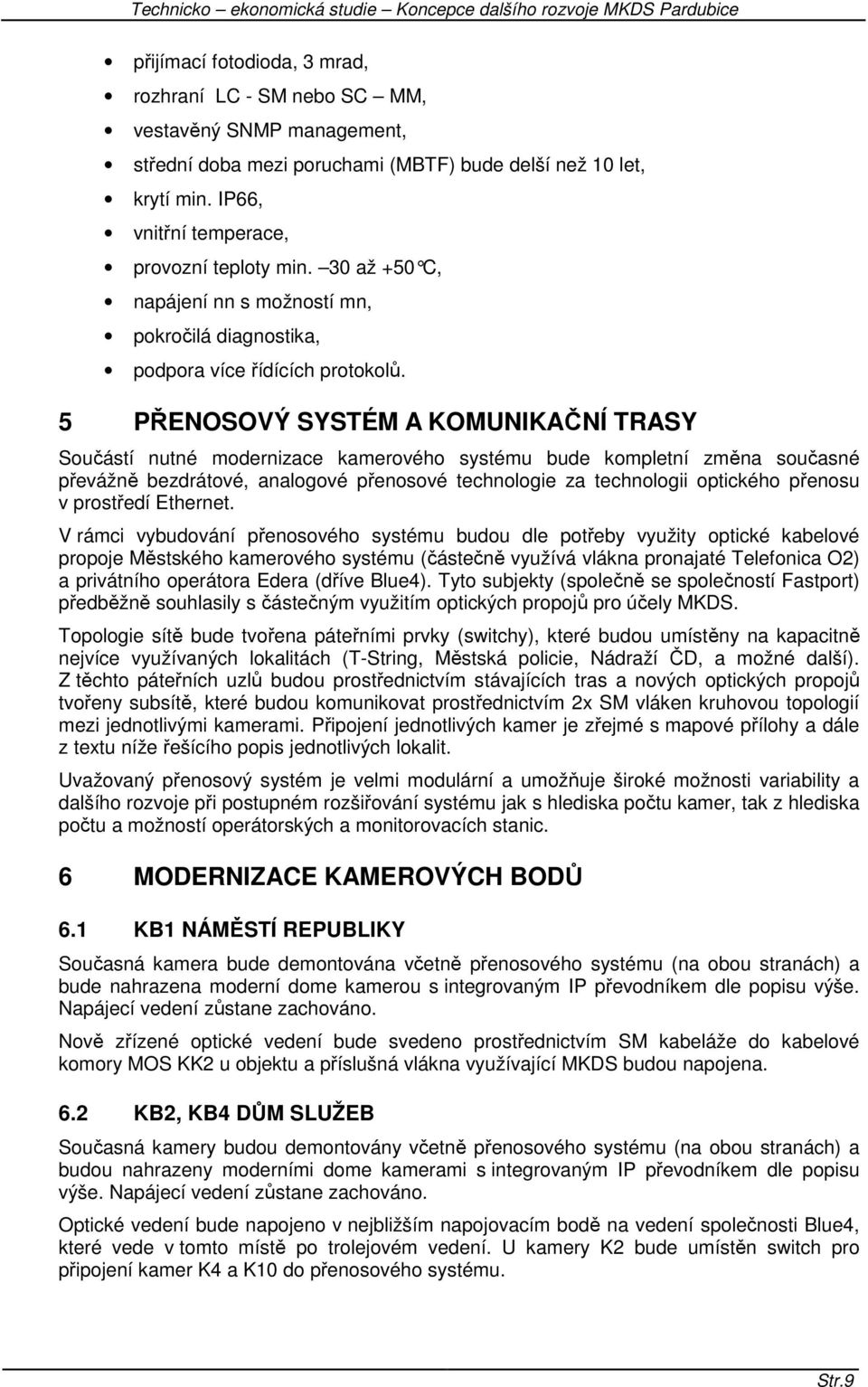

9 přijímací fotodioda, 3 mrad, rozhraní LC - SM nebo SC MM, vestavěný SNMP management, střední doba mezi poruchami (MBTF) bude delší než 10 let, krytí min. IP66, vnitřní temperace, provozní teploty min. 30 až +50 C, napájení nn s možností mn, pokročilá diagnostika, podpora více řídících protokolů. 5 PŘENOSOVÝ SYSTÉM A KOMUNIKAČNÍ TRASY Součástí nutné modernizace kamerového systému bude kompletní změna současné převážně bezdrátové, analogové přenosové technologie za technologii optického přenosu v prostředí Ethernet. V rámci vybudování přenosového systému budou dle potřeby využity optické kabelové propoje Městského kamerového systému (částečně využívá vlákna pronajaté Telefonica O2) a privátního operátora Edera (dříve Blue4). Tyto subjekty (společně se společností Fastport) předběžně souhlasily s částečným využitím optických propojů pro účely MKDS. Topologie sítě bude tvořena páteřními prvky (switchy), které budou umístěny na kapacitně nejvíce využívaných lokalitách (T-String, Městská policie, Nádraží ČD, a možné další). Z těchto páteřních uzlů budou prostřednictvím stávajících tras a nových optických propojů tvořeny subsítě, které budou komunikovat prostřednictvím 2x SM vláken kruhovou topologií mezi jednotlivými kamerami. Připojení jednotlivých kamer je zřejmé s mapové přílohy a dále z textu níže řešícího popis jednotlivých lokalit. Uvažovaný přenosový systém je velmi modulární a umožňuje široké možnosti variability a dalšího rozvoje při postupném rozšiřování systému jak s hlediska počtu kamer, tak z hlediska počtu a možností operátorských a monitorovacích stanic. 6 MODERNIZACE KAMEROVÝCH BODŮ 6.1 KB1 NÁMĚSTÍ REPUBLIKY Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Nově zřízené optické vedení bude svedeno prostřednictvím SM kabeláže do kabelové komory MOS KK2 u objektu a příslušná vlákna využívající MKDS budou napojena. 6.2 KB2, KB4 DŮM SLUŽEB Současná kamery budou demontovány včetně přenosového systému (na obou stranách) a budou nahrazeny moderními dome kamerami s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Optické vedení bude napojeno v nejbližším napojovacím bodě na vedení společnosti Blue4, které vede v tomto místě po trolejovém vedení. U kamery K2 bude umístěn switch pro připojení kamer K4 a K10 do přenosového systému. Str.9

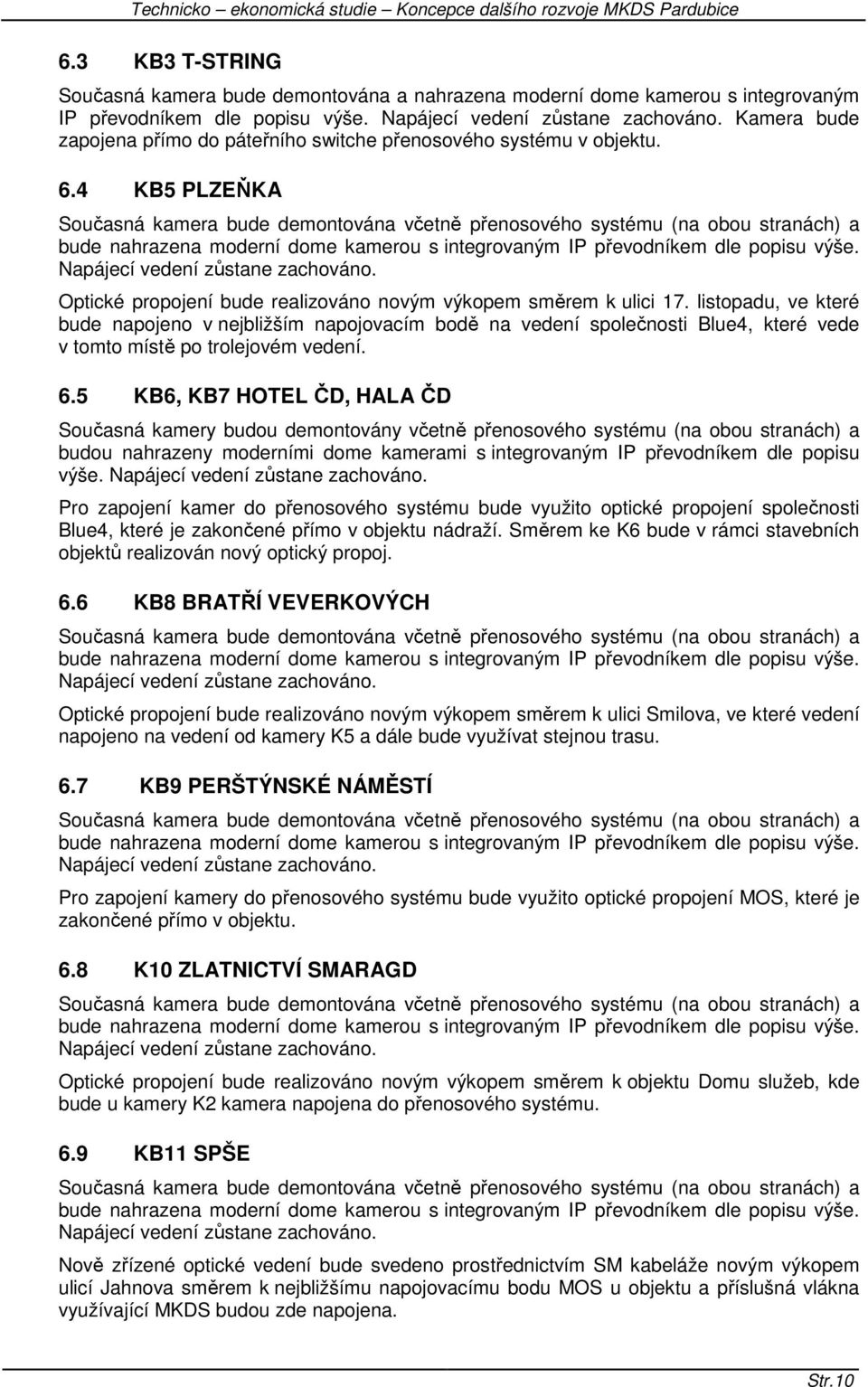

10 6.3 KB3 T-STRING Současná kamera bude demontována a nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Kamera bude zapojena přímo do páteřního switche přenosového systému v objektu. 6.4 KB5 PLZEŇKA Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Optické propojení bude realizováno novým výkopem směrem k ulici 17. listopadu, ve které bude napojeno v nejbližším napojovacím bodě na vedení společnosti Blue4, které vede v tomto místě po trolejovém vedení. 6.5 KB6, KB7 HOTEL ČD, HALA ČD Současná kamery budou demontovány včetně přenosového systému (na obou stranách) a budou nahrazeny moderními dome kamerami s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Pro zapojení kamer do přenosového systému bude využito optické propojení společnosti Blue4, které je zakončené přímo v objektu nádraží. Směrem ke K6 bude v rámci stavebních objektů realizován nový optický propoj. 6.6 KB8 BRATŘÍ VEVERKOVÝCH Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Optické propojení bude realizováno novým výkopem směrem k ulici Smilova, ve které vedení napojeno na vedení od kamery K5 a dále bude využívat stejnou trasu. 6.7 KB9 PERŠTÝNSKÉ NÁMĚSTÍ Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Pro zapojení kamery do přenosového systému bude využito optické propojení MOS, které je zakončené přímo v objektu. 6.8 K10 ZLATNICTVÍ SMARAGD Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Optické propojení bude realizováno novým výkopem směrem k objektu Domu služeb, kde bude u kamery K2 kamera napojena do přenosového systému. 6.9 KB11 SPŠE Současná kamera bude demontována včetně přenosového systému (na obou stranách) a bude nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Nově zřízené optické vedení bude svedeno prostřednictvím SM kabeláže novým výkopem ulicí Jahnova směrem k nejbližšímu napojovacímu bodu MOS u objektu a příslušná vlákna využívající MKDS budou zde napojena. Str.10

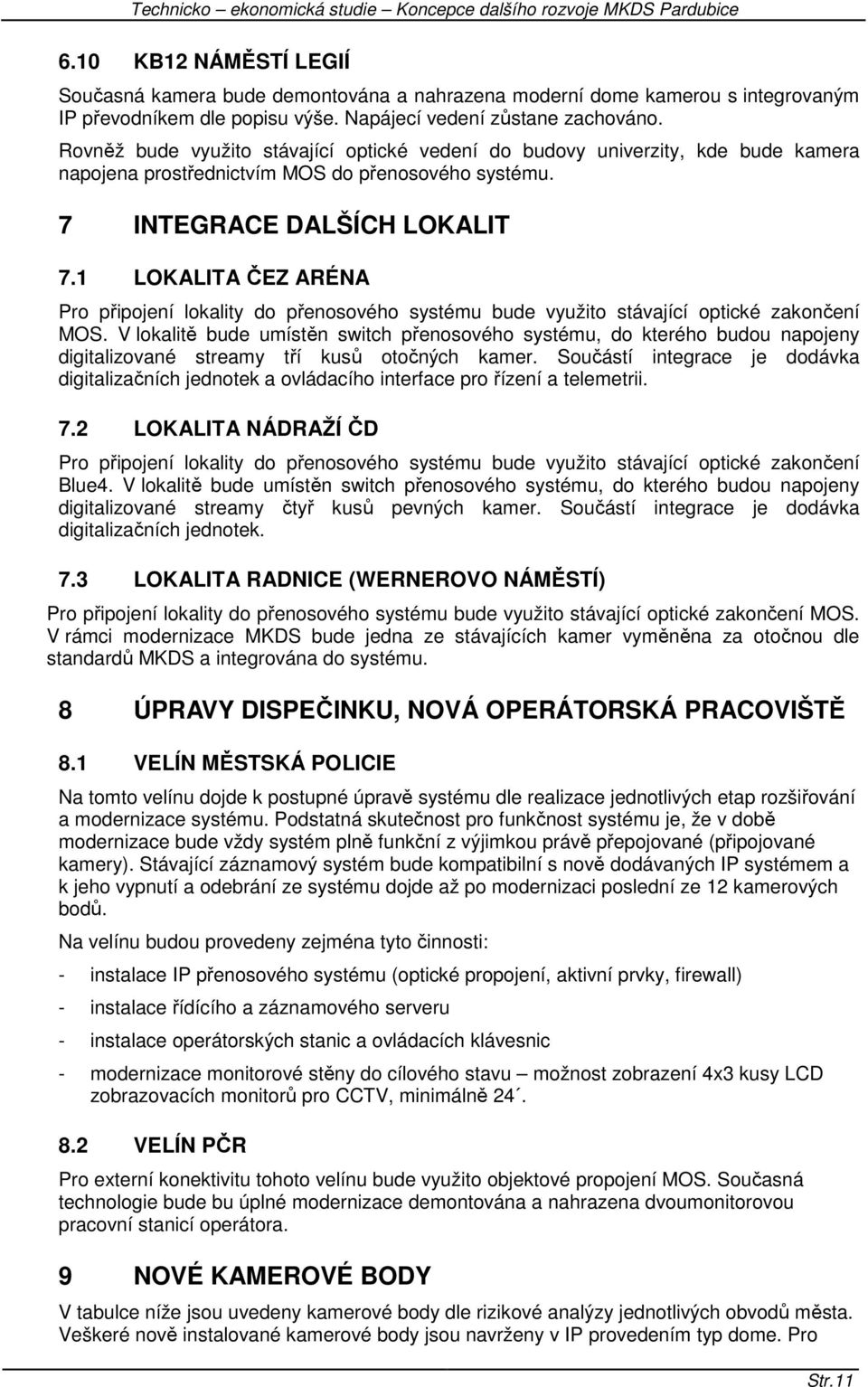

11 6.10 KB12 NÁMĚSTÍ LEGIÍ Současná kamera bude demontována a nahrazena moderní dome kamerou s integrovaným IP převodníkem dle popisu výše. Napájecí vedení zůstane zachováno. Rovněž bude využito stávající optické vedení do budovy univerzity, kde bude kamera napojena prostřednictvím MOS do přenosového systému. 7 INTEGRACE DALŠÍCH LOKALIT 7.1 LOKALITA ČEZ ARÉNA Pro připojení lokality do přenosového systému bude využito stávající optické zakončení MOS. V lokalitě bude umístěn switch přenosového systému, do kterého budou napojeny digitalizované streamy tří kusů otočných kamer. Součástí integrace je dodávka digitalizačních jednotek a ovládacího interface pro řízení a telemetrii. 7.2 LOKALITA NÁDRAŽÍ ČD Pro připojení lokality do přenosového systému bude využito stávající optické zakončení Blue4. V lokalitě bude umístěn switch přenosového systému, do kterého budou napojeny digitalizované streamy čtyř kusů pevných kamer. Součástí integrace je dodávka digitalizačních jednotek. 7.3 LOKALITA RADNICE (WERNEROVO NÁMĚSTÍ) Pro připojení lokality do přenosového systému bude využito stávající optické zakončení MOS. V rámci modernizace MKDS bude jedna ze stávajících kamer vyměněna za otočnou dle standardů MKDS a integrována do systému. 8 ÚPRAVY DISPEČINKU, NOVÁ OPERÁTORSKÁ PRACOVIŠTĚ 8.1 VELÍN MĚSTSKÁ POLICIE Na tomto velínu dojde k postupné úpravě systému dle realizace jednotlivých etap rozšiřování a modernizace systému. Podstatná skutečnost pro funkčnost systému je, že v době modernizace bude vždy systém plně funkční z výjimkou právě přepojované (připojované kamery). Stávající záznamový systém bude kompatibilní s nově dodávaných IP systémem a k jeho vypnutí a odebrání ze systému dojde až po modernizaci poslední ze 12 kamerových bodů. Na velínu budou provedeny zejména tyto činnosti: - instalace IP přenosového systému (optické propojení, aktivní prvky, firewall) - instalace řídícího a záznamového serveru - instalace operátorských stanic a ovládacích klávesnic - modernizace monitorové stěny do cílového stavu možnost zobrazení 4x3 kusy LCD zobrazovacích monitorů pro CCTV, minimálně VELÍN PČR Pro externí konektivitu tohoto velínu bude využito objektové propojení MOS. Současná technologie bude bu úplné modernizace demontována a nahrazena dvoumonitorovou pracovní stanicí operátora. 9 NOVÉ KAMEROVÉ BODY V tabulce níže jsou uvedeny kamerové body dle rizikové analýzy jednotlivých obvodů města. Veškeré nově instalované kamerové body jsou navrženy v IP provedením typ dome. Pro Str.11

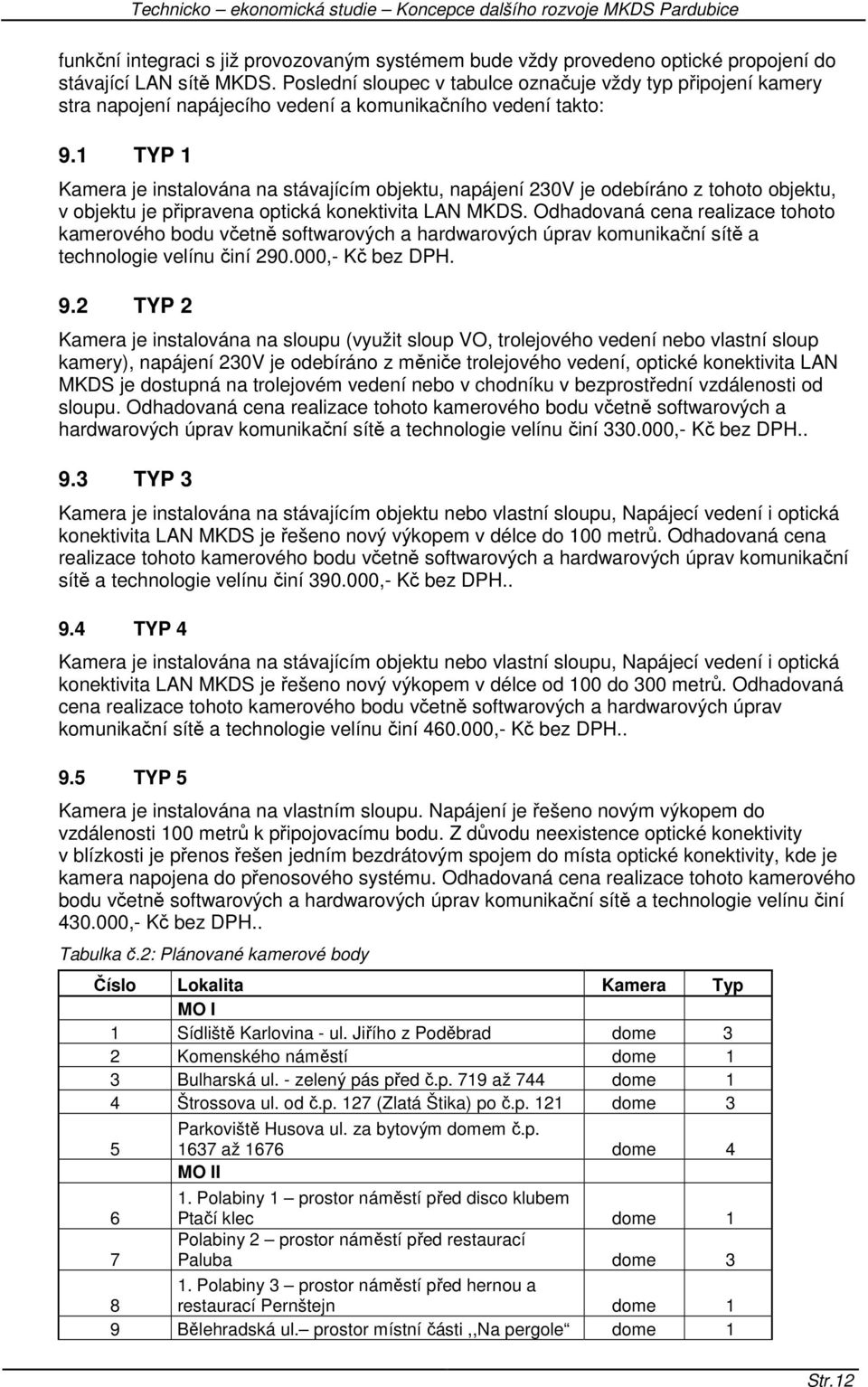

12 funkční integraci s již provozovaným systémem bude vždy provedeno optické propojení do stávající LAN sítě MKDS. Poslední sloupec v tabulce označuje vždy typ připojení kamery stra napojení napájecího vedení a komunikačního vedení takto: 9.1 TYP 1 Kamera je instalována na stávajícím objektu, napájení 230V je odebíráno z tohoto objektu, v objektu je připravena optická konektivita LAN MKDS. Odhadovaná cena realizace tohoto kamerového bodu včetně softwarových a hardwarových úprav komunikační sítě a technologie velínu činí ,- Kč bez DPH. 9.2 TYP 2 Kamera je instalována na sloupu (využit sloup VO, trolejového vedení nebo vlastní sloup kamery), napájení 230V je odebíráno z měniče trolejového vedení, optické konektivita LAN MKDS je dostupná na trolejovém vedení nebo v chodníku v bezprostřední vzdálenosti od sloupu. Odhadovaná cena realizace tohoto kamerového bodu včetně softwarových a hardwarových úprav komunikační sítě a technologie velínu činí ,- Kč bez DPH TYP 3 Kamera je instalována na stávajícím objektu nebo vlastní sloupu, Napájecí vedení i optická konektivita LAN MKDS je řešeno nový výkopem v délce do 100 metrů. Odhadovaná cena realizace tohoto kamerového bodu včetně softwarových a hardwarových úprav komunikační sítě a technologie velínu činí ,- Kč bez DPH TYP 4 Kamera je instalována na stávajícím objektu nebo vlastní sloupu, Napájecí vedení i optická konektivita LAN MKDS je řešeno nový výkopem v délce od 100 do 300 metrů. Odhadovaná cena realizace tohoto kamerového bodu včetně softwarových a hardwarových úprav komunikační sítě a technologie velínu činí ,- Kč bez DPH TYP 5 Kamera je instalována na vlastním sloupu. Napájení je řešeno novým výkopem do vzdálenosti 100 metrů k připojovacímu bodu. Z důvodu neexistence optické konektivity v blízkosti je přenos řešen jedním bezdrátovým spojem do místa optické konektivity, kde je kamera napojena do přenosového systému. Odhadovaná cena realizace tohoto kamerového bodu včetně softwarových a hardwarových úprav komunikační sítě a technologie velínu činí ,- Kč bez DPH.. Tabulka č.2: Plánované kamerové body Číslo Lokalita Kamera Typ MO I 1 Sídliště Karlovina - ul. Jiřího z Poděbrad dome 3 2 Komenského náměstí dome 1 3 Bulharská ul. - zelený pás před č.p. 719 až 744 dome 1 4 Štrossova ul. od č.p. 127 (Zlatá Štika) po č.p. 121 dome 3 5 Parkoviště Husova ul. za bytovým domem č.p až 1676 dome 4 MO II 6 1. Polabiny 1 prostor náměstí před disco klubem Ptačí klec dome 1 7 Polabiny 2 prostor náměstí před restaurací Paluba dome Polabiny 3 prostor náměstí před hernou a restaurací Pernštejn dome 1 9 Bělehradská ul. prostor místní části,,na pergole dome 1 Str.12

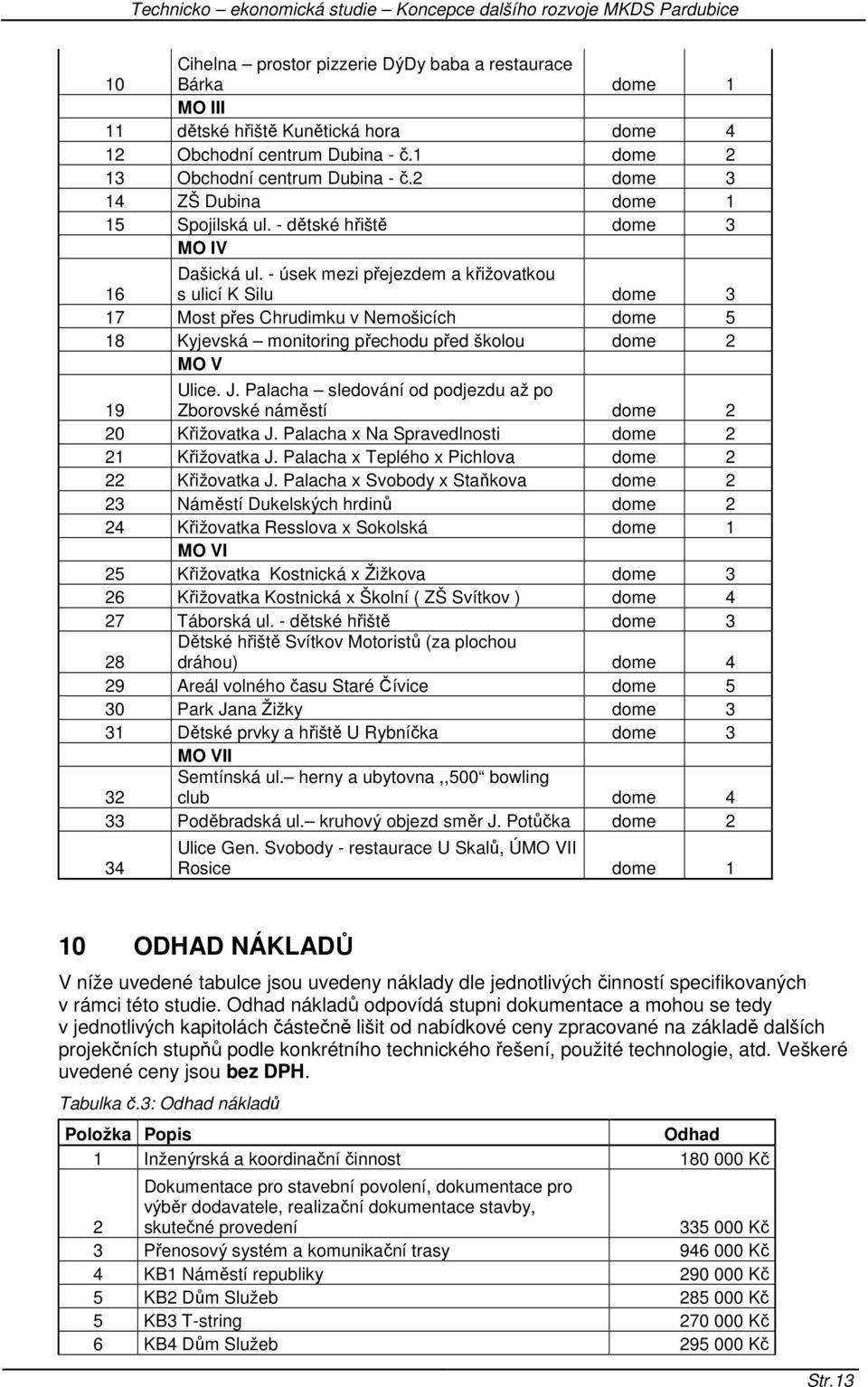

13 10 Cihelna prostor pizzerie DýDy baba a restaurace Bárka dome 1 MO III 11 dětské hřiště Kunětická hora dome 4 12 Obchodní centrum Dubina - č.1 dome 2 13 Obchodní centrum Dubina - č.2 dome 3 14 ZŠ Dubina dome 1 15 Spojilská ul. - dětské hřiště dome 3 MO IV 16 Dašická ul. - úsek mezi přejezdem a křižovatkou s ulicí K Silu dome 3 17 Most přes Chrudimku v Nemošicích dome 5 18 Kyjevská monitoring přechodu před školou dome 2 MO V 19 Ulice. J. Palacha sledování od podjezdu až po Zborovské náměstí dome 2 20 Křižovatka J. Palacha x Na Spravedlnosti dome 2 21 Křižovatka J. Palacha x Teplého x Pichlova dome 2 22 Křižovatka J. Palacha x Svobody x Staňkova dome 2 23 Náměstí Dukelských hrdinů dome 2 24 Křižovatka Resslova x Sokolská dome 1 MO VI 25 Křižovatka Kostnická x Žižkova dome 3 26 Křižovatka Kostnická x Školní ( ZŠ Svítkov ) dome 4 27 Táborská ul. - dětské hřiště dome 3 28 Dětské hřiště Svítkov Motoristů (za plochou dráhou) dome 4 29 Areál volného času Staré Čívice dome 5 30 Park Jana Žižky dome 3 31 Dětské prvky a hřiště U Rybníčka dome 3 MO VII 32 Semtínská ul. herny a ubytovna,,500 bowling club dome 4 33 Poděbradská ul. kruhový objezd směr J. Potůčka dome 2 34 Ulice Gen. Svobody - restaurace U Skalů, ÚMO VII Rosice dome 1 10 ODHAD NÁKLADŮ V níže uvedené tabulce jsou uvedeny náklady dle jednotlivých činností specifikovaných v rámci této studie. Odhad nákladů odpovídá stupni dokumentace a mohou se tedy v jednotlivých kapitolách částečně lišit od nabídkové ceny zpracované na základě dalších projekčních stupňů podle konkrétního technického řešení, použité technologie, atd. Veškeré uvedené ceny jsou bez DPH. Tabulka č.3: Odhad nákladů Položka Popis Odhad 1 Inženýrská a koordinační činnost Kč 2 Dokumentace pro stavební povolení, dokumentace pro výběr dodavatele, realizační dokumentace stavby, skutečné provedení Kč 3 Přenosový systém a komunikační trasy Kč 4 KB1 Náměstí republiky Kč 5 KB2 Dům Služeb Kč 5 KB3 T-string Kč 6 KB4 Dům Služeb Kč Str.13

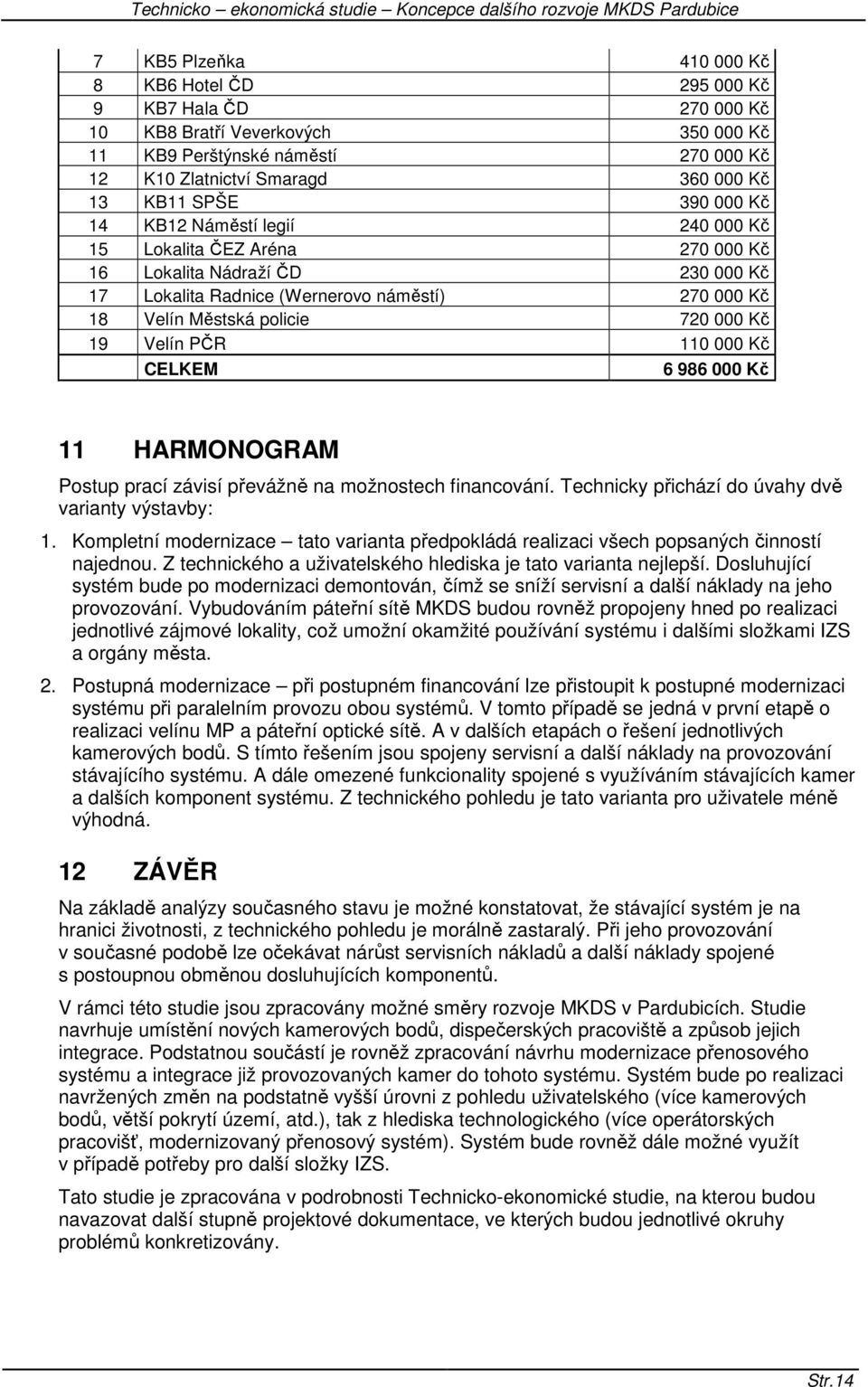

14 7 KB5 Plzeňka Kč 8 KB6 Hotel ČD Kč 9 KB7 Hala ČD Kč 10 KB8 Bratří Veverkových Kč 11 KB9 Perštýnské náměstí Kč 12 K10 Zlatnictví Smaragd Kč 13 KB11 SPŠE Kč 14 KB12 Náměstí legií Kč 15 Lokalita ČEZ Aréna Kč 16 Lokalita Nádraží ČD Kč 17 Lokalita Radnice (Wernerovo náměstí) Kč 18 Velín Městská policie Kč 19 Velín PČR Kč CELKEM Kč 11 HARMONOGRAM Postup prací závisí převážně na možnostech financování. Technicky přichází do úvahy dvě varianty výstavby: 1. Kompletní modernizace tato varianta předpokládá realizaci všech popsaných činností najednou. Z technického a uživatelského hlediska je tato varianta nejlepší. Dosluhující systém bude po modernizaci demontován, čímž se sníží servisní a další náklady na jeho provozování. Vybudováním páteřní sítě MKDS budou rovněž propojeny hned po realizaci jednotlivé zájmové lokality, což umožní okamžité používání systému i dalšími složkami IZS a orgány města. 2. Postupná modernizace při postupném financování lze přistoupit k postupné modernizaci systému při paralelním provozu obou systémů. V tomto případě se jedná v první etapě o realizaci velínu MP a páteřní optické sítě. A v dalších etapách o řešení jednotlivých kamerových bodů. S tímto řešením jsou spojeny servisní a další náklady na provozování stávajícího systému. A dále omezené funkcionality spojené s využíváním stávajících kamer a dalších komponent systému. Z technického pohledu je tato varianta pro uživatele méně výhodná. 12 ZÁVĚR Na základě analýzy současného stavu je možné konstatovat, že stávající systém je na hranici životnosti, z technického pohledu je morálně zastaralý. Při jeho provozování v současné podobě lze očekávat nárůst servisních nákladů a další náklady spojené s postoupnou obměnou dosluhujících komponentů. V rámci této studie jsou zpracovány možné směry rozvoje MKDS v Pardubicích. Studie navrhuje umístění nových kamerových bodů, dispečerských pracoviště a způsob jejich integrace. Podstatnou součástí je rovněž zpracování návrhu modernizace přenosového systému a integrace již provozovaných kamer do tohoto systému. Systém bude po realizaci navržených změn na podstatně vyšší úrovni z pohledu uživatelského (více kamerových bodů, větší pokrytí území, atd.), tak z hlediska technologického (více operátorských pracovišť, modernizovaný přenosový systém). Systém bude rovněž dále možné využít v případě potřeby pro další složky IZS. Tato studie je zpracována v podrobnosti Technicko-ekonomické studie, na kterou budou navazovat další stupně projektové dokumentace, ve kterých budou jednotlivé okruhy problémů konkretizovány. Str.14

15 13 OPTICKÁ KONEKTIVITA V dalším textu je řešen celkový výčet možností propojení jednotlivých lokalit a připojení kamer do optické sítě LAN pro účely MKDS. Jednotlivé materiály mapují současný stav jednotlivých optických propojů jednotlivých providerů a města. Konkrétní využití vláken a topologie sítě bude vycházet z postupu rozšiřování nových bodů MKDS a není součástí této studie. Součástí této studie je pouze modernizace současného stavu MKDS viz. mapové podklady. Veškeré uvedené organizace se vyjádřily kladně k možnému využití jimi vlastněné kabeláže pro částečné využití pro MKDS MĚSTSKÁ OPTICKÁ SÍŤ Níže uvedené objekty jsou opticky propojeny a je možné je využít jako vstup do LAN MKDS, vlastní propojení k těmto objektům je součástí realizace konkrétního kamerového bodu. Tabulka č.4: Objekty propojené Městskou optickou sítí Objekt Adresa Magistrát města Pardubice Radnice Pernštýnské náměstí 1 Magistrát města Pardubic - nám. Republiky nám.republiky 12 MmP Štrossova Štrossova 44 MmP Odbor dopravy 17. Listopad ul. 17. listopadu 303 MmP Odbor dopravy Černá za Bory MmP Odbor ŽU Gorkého 489 ÚMO1 + MRF (městský rozvojový fond) U Divadla 828, Pardubice ÚMO2 Chemiků 128, Pardubice ÚMO3 Jana Zajíce 983, Pardubice ÚMO4 Bokova 315, Pardubice ÚMO5 Češkova 22, Pardubice ÚMO6 Kostnická 865, Pardubice ÚMO7 gen.svobody 198,Pardubice -Rosice Městská policie Pernerova 443 Pardubice Evropský spolkový dům Pernštýnské nám. 54 Dostihový spolek Dostihová 607 EBA - letiště Pražská ulice Dopravní podnik města Pardubic Teplého 2141 Služby města Pardubic Hůrka 1803 VČD U Divadla 50 Děkanát - Univerzita Pardubice Studentská 84, Pardubice Str.15

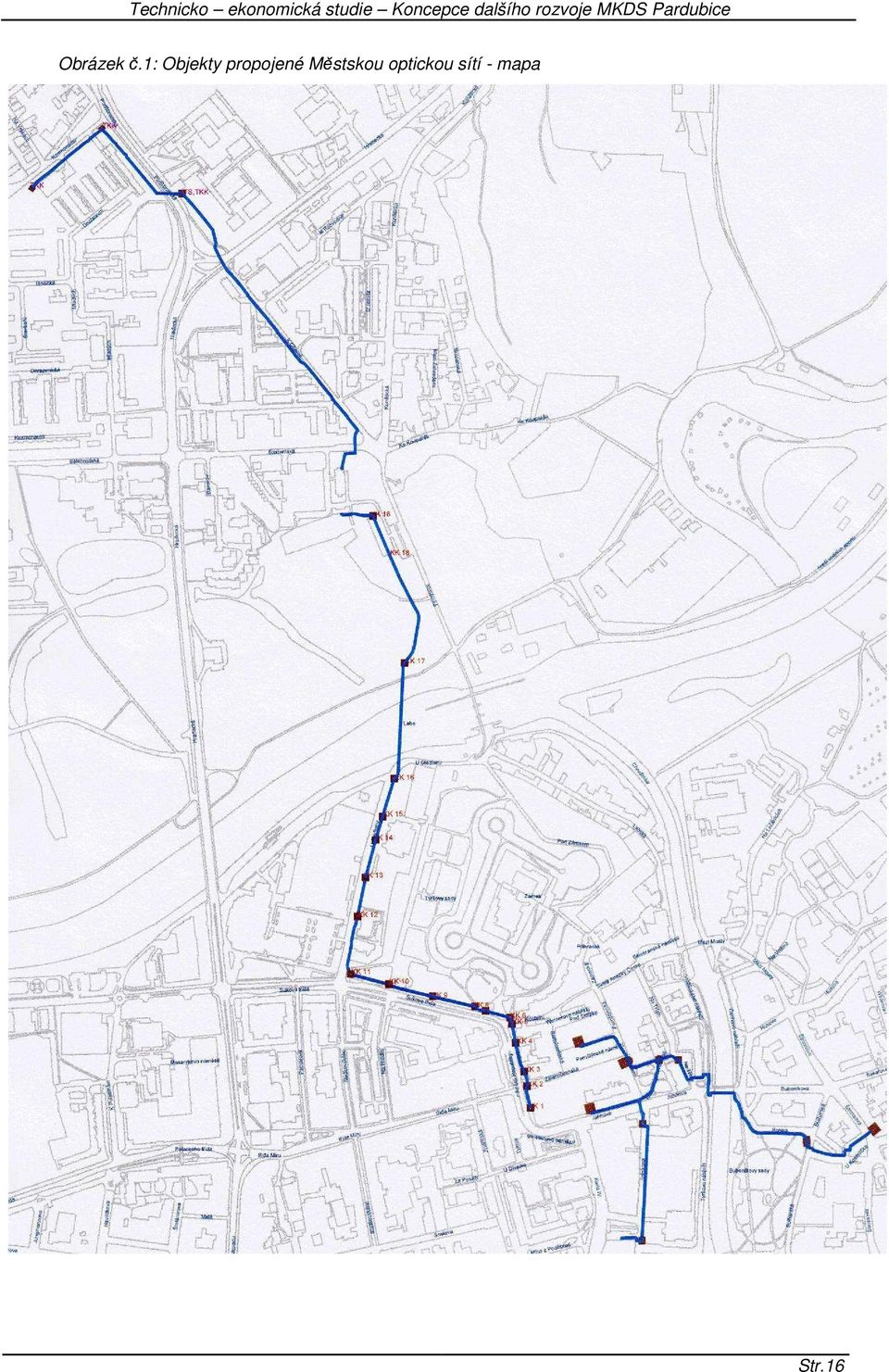

16 Obrázek č.1: Objekty propojené Městskou optickou sítí - mapa Str.16

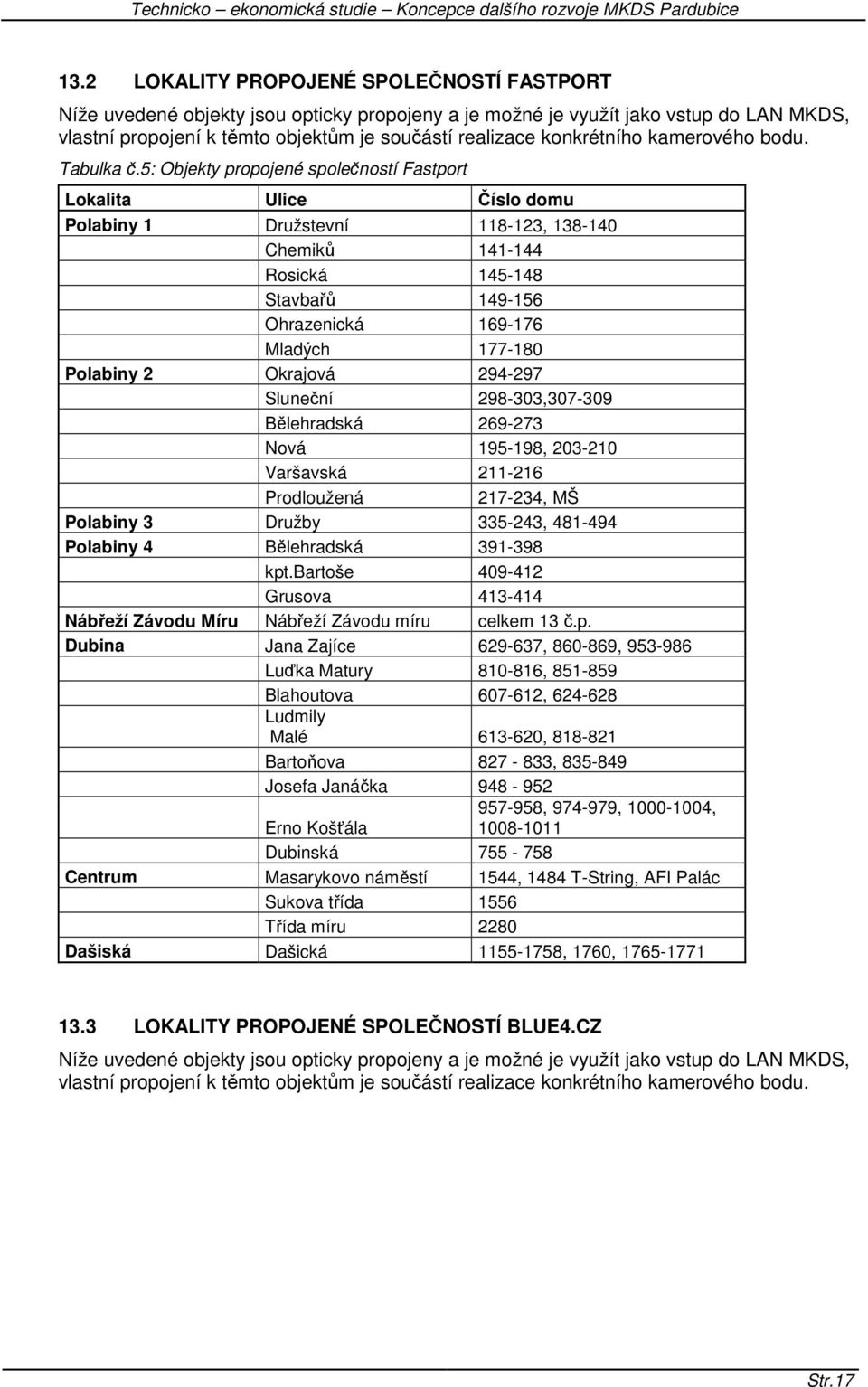

17 13.2 LOKALITY PROPOJENÉ SPOLEČNOSTÍ FASTPORT Níže uvedené objekty jsou opticky propojeny a je možné je využít jako vstup do LAN MKDS, vlastní propojení k těmto objektům je součástí realizace konkrétního kamerového bodu. Tabulka č.5: Objekty propojené společností Fastport Lokalita Ulice Číslo domu Polabiny 1 Družstevní , Chemiků Rosická Stavbařů Ohrazenická Mladých Polabiny 2 Okrajová Sluneční , Bělehradská Nová , Varšavská Prodloužená , MŠ Polabiny 3 Družby , Polabiny 4 Bělehradská kpt.bartoše Grusova Nábřeží Závodu Míru Nábřeží Závodu míru celkem 13 č.p. Dubina Jana Zajíce , , Luďka Matury , Blahoutova , Ludmily Malé , Bartoňova , Josefa Janáčka Erno Košťála , , , Dubinská Centrum Masarykovo náměstí 1544, 1484 T-String, AFI Palác Sukova třída 1556 Třída míru 2280 Dašiská Dašická , 1760, LOKALITY PROPOJENÉ SPOLEČNOSTÍ BLUE4.CZ Níže uvedené objekty jsou opticky propojeny a je možné je využít jako vstup do LAN MKDS, vlastní propojení k těmto objektům je součástí realizace konkrétního kamerového bodu. Str.17

18 Obrázek č.2: Objekty propojené společností Blue4.cz- mapa Str.18

19 14 OBRAZOVÁ PŘÍLOHA Obrázek č.3: Stěna s monitory MP Obrázek č.4: Operátorské pracoviště MP Str.19

20 Obrázek č.5: Dispečink MP celkový pohled Obrázek č.6: Technologická místnost MP digitální záznam Str.20

21 Obrázek č.7: Technologická místnost MP vnitřní propojení ústředny Obrázek č.8: Provedení klasické kamery s polohovací hlavicí pohled č.1 Str.21

22 Obrázek č.9: Provedení klasické kamery s polohovací hlavicí pohled č.2 Obrázek č.10: Provedení klasické kamery s polohovací hlavicí pohled č.3 Str.22
