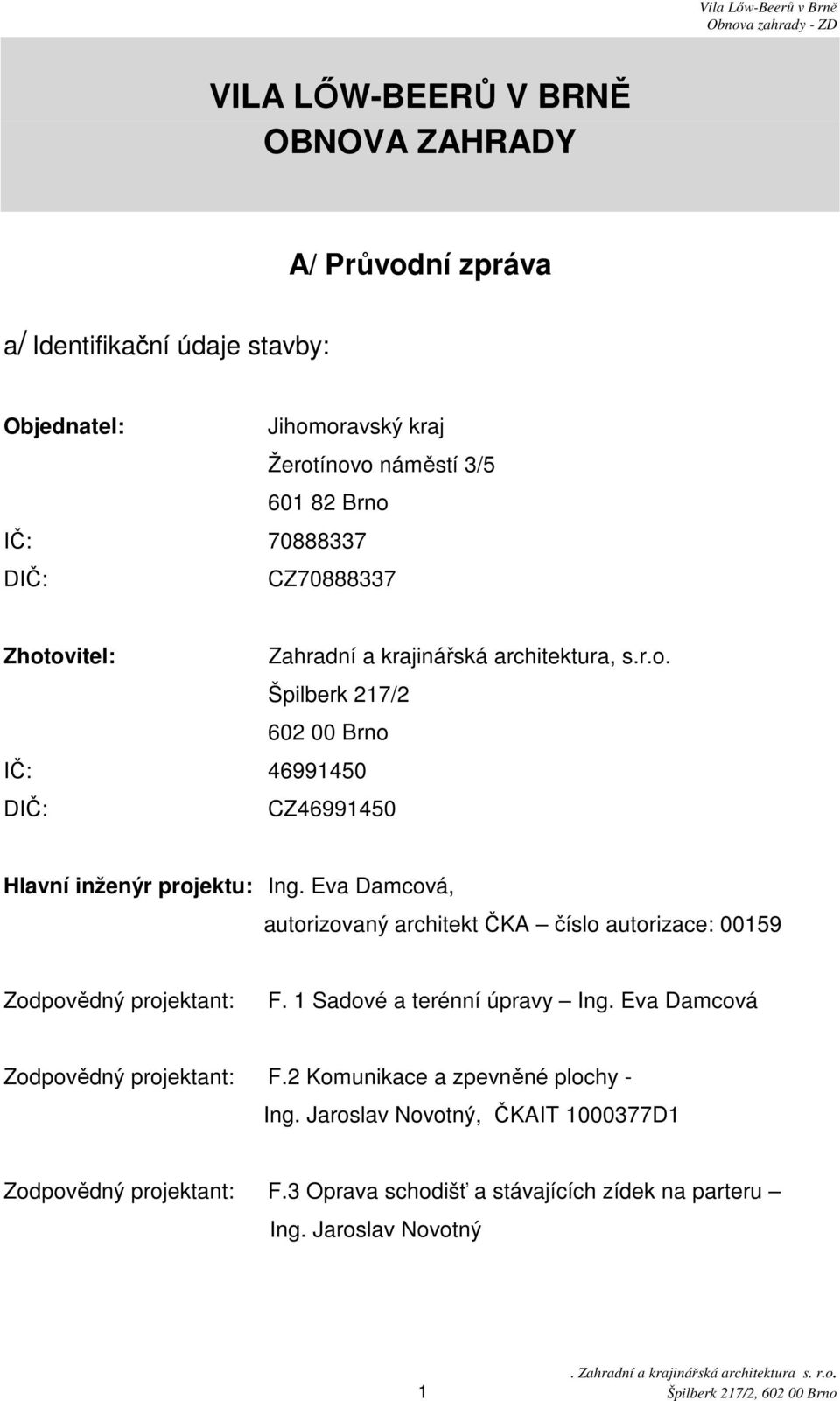

1 VILA LİW-BEERŮ V BRNĚ OBNOVA ZAHRADY A/ Průvodní zpráva a/ Identifikační údaje stavby: Objednatel: Jihomoravský kraj Žerotínovo náměstí 3/ Brno IČ: DIČ: CZ Zhotovitel: Zahradní a krajinářská architektura, s.r.o. Špilberk 217/ Brno IČ: DIČ: CZ Hlavní inženýr projektu: Ing. Eva Damcová, autorizovaný architekt ČKA číslo autorizace: Zodpovědný projektant: F. 1 Sadové a terénní úpravy Ing. Eva Damcová Zodpovědný projektant: F.2 Komunikace a zpevněné plochy - Ing. Jaroslav Novotný, ČKAIT D1 Zodpovědný projektant: F.3 Oprava schodišť a stávajících zídek na parteru Ing. Jaroslav Novotný 1 Špilberk 217/2, Brno

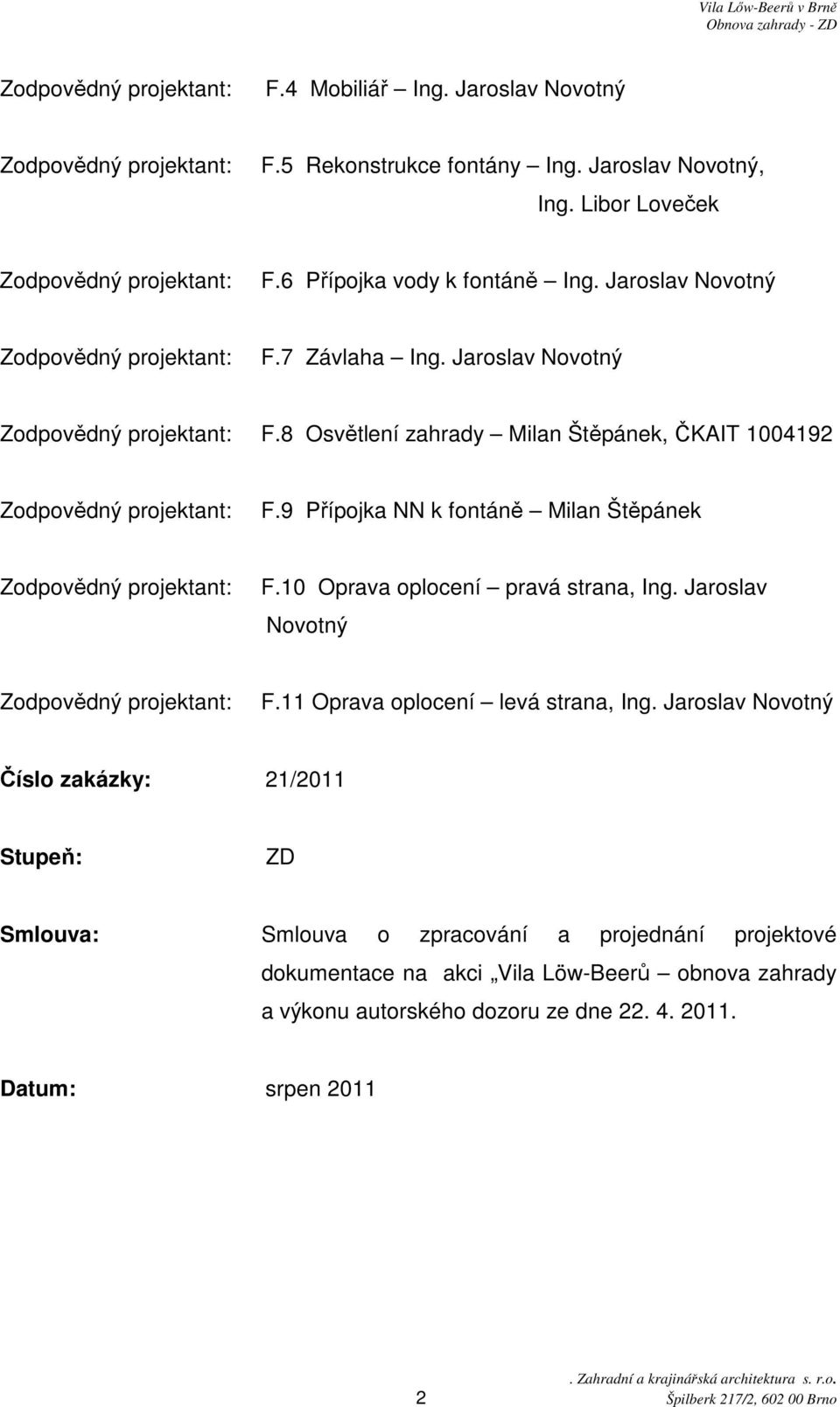

2 Zodpovědný projektant: F.4 Mobiliář Ing. Jaroslav Novotný Zodpovědný projektant: F.5 Rekonstrukce fontány Ing. Jaroslav Novotný, Ing. Libor Loveček Zodpovědný projektant: F.6 Přípojka vody k fontáně Ing. Jaroslav Novotný Zodpovědný projektant: F.7 Závlaha Ing. Jaroslav Novotný Zodpovědný projektant: F.8 Osvětlení zahrady Milan Štěpánek, ČKAIT Zodpovědný projektant: F.9 Přípojka NN k fontáně Milan Štěpánek Zodpovědný projektant: F.10 Oprava oplocení pravá strana, Ing. Jaroslav Novotný Zodpovědný projektant: F.11 Oprava oplocení levá strana, Ing. Jaroslav Novotný Číslo zakázky: 21/2011 Stupeň: ZD Smlouva: Smlouva o zpracování a projednání projektové dokumentace na akci Vila Löw-Beerů obnova zahrady a výkonu autorského dozoru ze dne Datum: srpen Špilberk 217/2, Brno

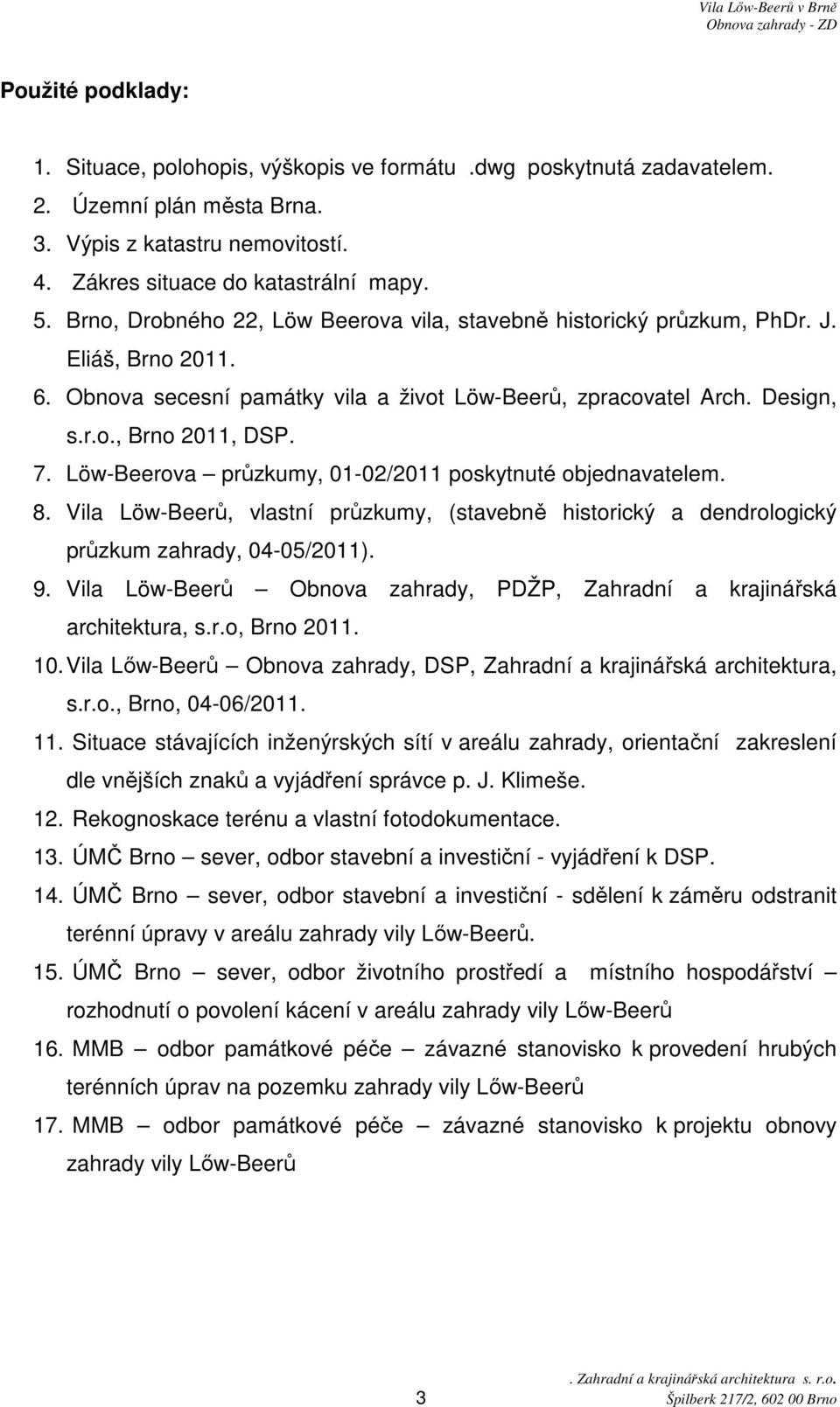

3 Použité podklady: 1. Situace, polohopis, výškopis ve formátu.dwg poskytnutá zadavatelem. 2. Územní plán města Brna. 3. Výpis z katastru nemovitostí. 4. Zákres situace do katastrální mapy. 5. Brno, Drobného 22, Löw Beerova vila, stavebně historický průzkum, PhDr. J. Eliáš, Brno Obnova secesní památky vila a život Löw-Beerů, zpracovatel Arch. Design, s.r.o., Brno 2011, DSP. 7. Löw-Beerova průzkumy, 01-02/2011 poskytnuté objednavatelem. 8. Vila Löw-Beerů, vlastní průzkumy, (stavebně historický a dendrologický průzkum zahrady, 04-05/2011). 9. Vila Löw-Beerů Obnova zahrady, PDŽP, Zahradní a krajinářská architektura, s.r.o, Brno Vila Lıw-Beerů Obnova zahrady, DSP, Zahradní a krajinářská architektura, s.r.o., Brno, 04-06/ Situace stávajících inženýrských sítí v areálu zahrady, orientační zakreslení dle vnějších znaků a vyjádření správce p. J. Klimeše. 12. Rekognoskace terénu a vlastní fotodokumentace. 13. ÚMČ Brno sever, odbor stavební a investiční - vyjádření k DSP. 14. ÚMČ Brno sever, odbor stavební a investiční - sdělení k záměru odstranit terénní úpravy v areálu zahrady vily Lıw-Beerů. 15. ÚMČ Brno sever, odbor životního prostředí a místního hospodářství rozhodnutí o povolení kácení v areálu zahrady vily Lıw-Beerů 16. MMB odbor památkové péče závazné stanovisko k provedení hrubých terénních úprav na pozemku zahrady vily Lıw-Beerů 17. MMB odbor památkové péče závazné stanovisko k projektu obnovy zahrady vily Lıw-Beerů 3 Špilberk 217/2, Brno

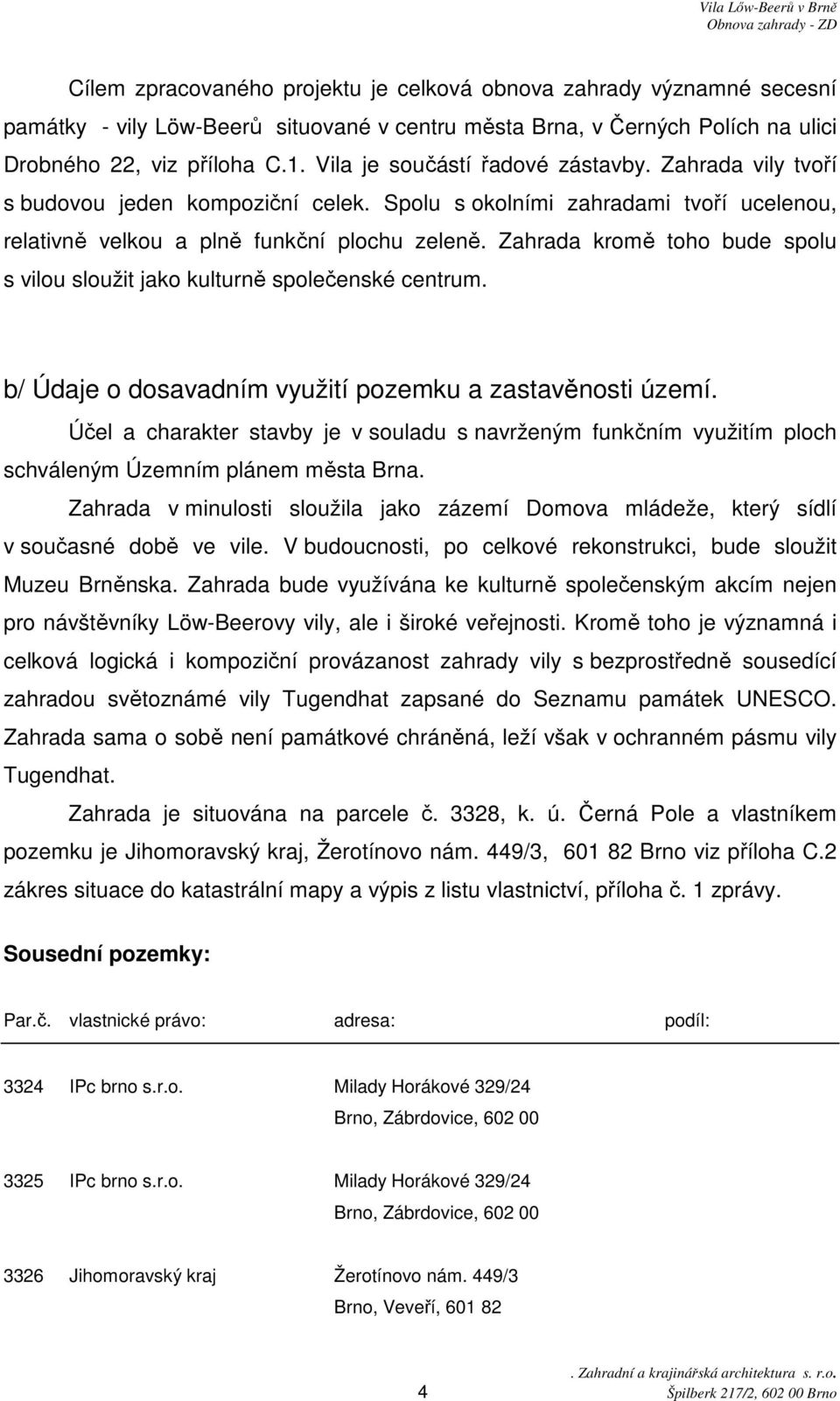

4 Cílem zpracovaného projektu je celková obnova zahrady významné secesní památky - vily Löw-Beerů situované v centru města Brna, v Černých Polích na ulici Drobného 22, viz příloha C.1. Vila je součástí řadové zástavby. Zahrada vily tvoří s budovou jeden kompoziční celek. Spolu s okolními zahradami tvoří ucelenou, relativně velkou a plně funkční plochu zeleně. Zahrada kromě toho bude spolu s vilou sloužit jako kulturně společenské centrum. b/ Údaje o dosavadním využití pozemku a zastavěnosti území. Účel a charakter stavby je v souladu s navrženým funkčním využitím ploch schváleným Územním plánem města Brna. Zahrada v minulosti sloužila jako zázemí Domova mládeže, který sídlí v současné době ve vile. V budoucnosti, po celkové rekonstrukci, bude sloužit Muzeu Brněnska. Zahrada bude využívána ke kulturně společenským akcím nejen pro návštěvníky Löw-Beerovy vily, ale i široké veřejnosti. Kromě toho je významná i celková logická i kompoziční provázanost zahrady vily s bezprostředně sousedící zahradou světoznámé vily Tugendhat zapsané do Seznamu památek UNESCO. Zahrada sama o sobě není památkové chráněná, leží však v ochranném pásmu vily Tugendhat. Zahrada je situována na parcele č. 3328, k. ú. Černá Pole a vlastníkem pozemku je Jihomoravský kraj, Žerotínovo nám. 449/3, Brno viz příloha C.2 zákres situace do katastrální mapy a výpis z listu vlastnictví, příloha č. 1 zprávy. Sousední pozemky: Par.č. vlastnické právo: adresa: podíl: 3324 IPc brno s.r.o. Milady Horákové 329/24 Brno, Zábrdovice, IPc brno s.r.o. Milady Horákové 329/24 Brno, Zábrdovice, Jihomoravský kraj Žerotínovo nám. 449/3 Brno, Veveří, Špilberk 217/2, Brno

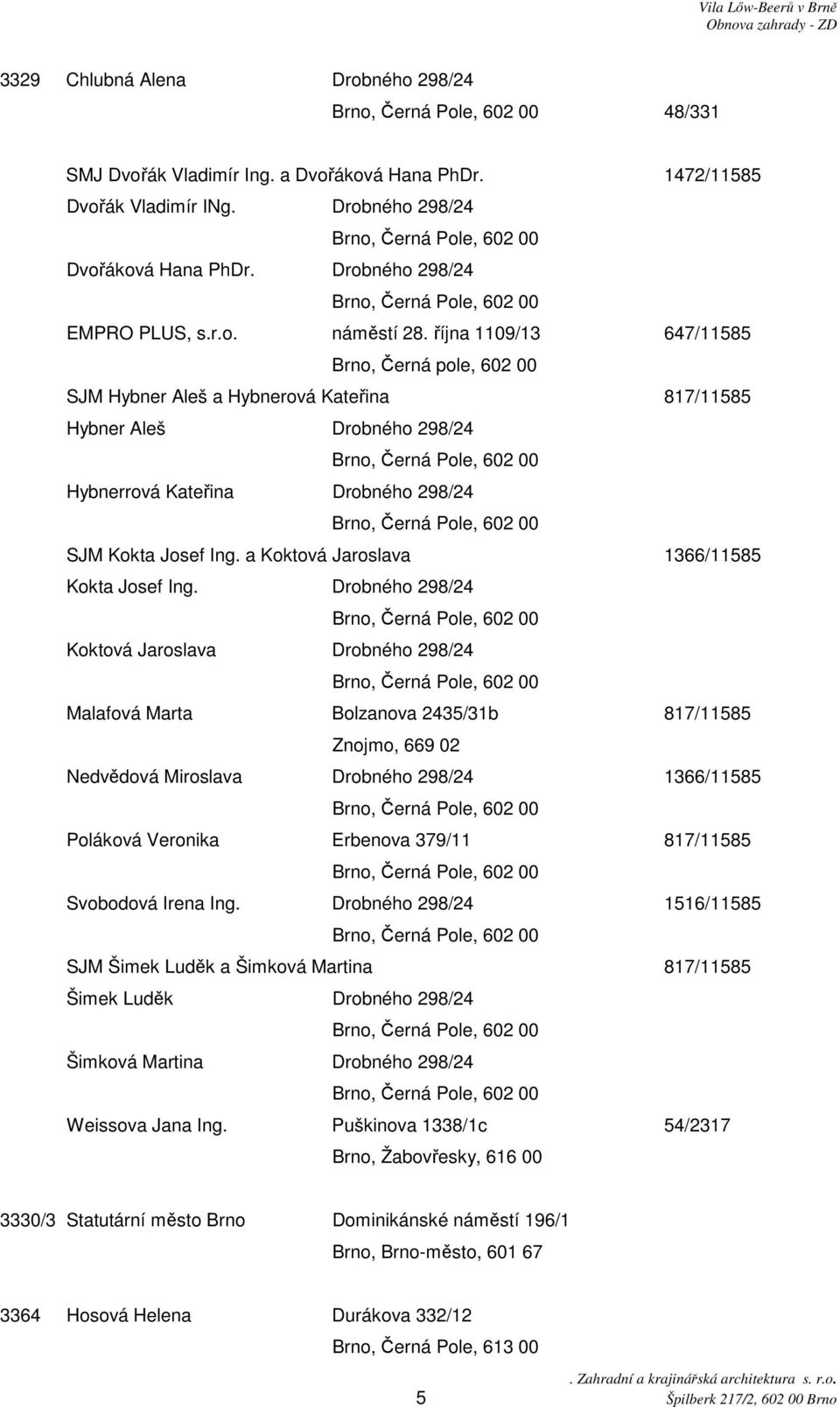

5 3329 Chlubná Alena Drobného 298/24 Brno, Černá Pole, /331 SMJ Dvořák Vladimír Ing. a Dvořáková Hana PhDr. 1472/11585 Dvořák Vladimír INg. Drobného 298/24 Brno, Černá Pole, Dvořáková Hana PhDr. Drobného 298/24 Brno, Černá Pole, EMPRO PLUS, s.r.o. náměstí 28. října 1109/13 647/11585 Brno, Černá pole, SJM Hybner Aleš a Hybnerová Kateřina 817/11585 Hybner Aleš Drobného 298/24 Brno, Černá Pole, Hybnerrová Kateřina Drobného 298/24 Brno, Černá Pole, SJM Kokta Josef Ing. a Koktová Jaroslava 1366/11585 Kokta Josef Ing. Drobného 298/24 Brno, Černá Pole, Koktová Jaroslava Drobného 298/24 Brno, Černá Pole, Malafová Marta Bolzanova 2435/31b 817/11585 Znojmo, Nedvědová Miroslava Drobného 298/ /11585 Brno, Černá Pole, Poláková Veronika Erbenova 379/11 817/11585 Brno, Černá Pole, Svobodová Irena Ing. Drobného 298/ /11585 Brno, Černá Pole, SJM Šimek Luděk a Šimková Martina 817/11585 Šimek Luděk Drobného 298/24 Brno, Černá Pole, Šimková Martina Drobného 298/24 Brno, Černá Pole, Weissova Jana Ing. Puškinova 1338/1c 54/2317 Brno, Žabovřesky, /3 Statutární město Brno Dominikánské náměstí 196/1 Brno, Brno-město, Hosová Helena Durákova 332/12 Brno, Černá Pole, Špilberk 217/2, Brno

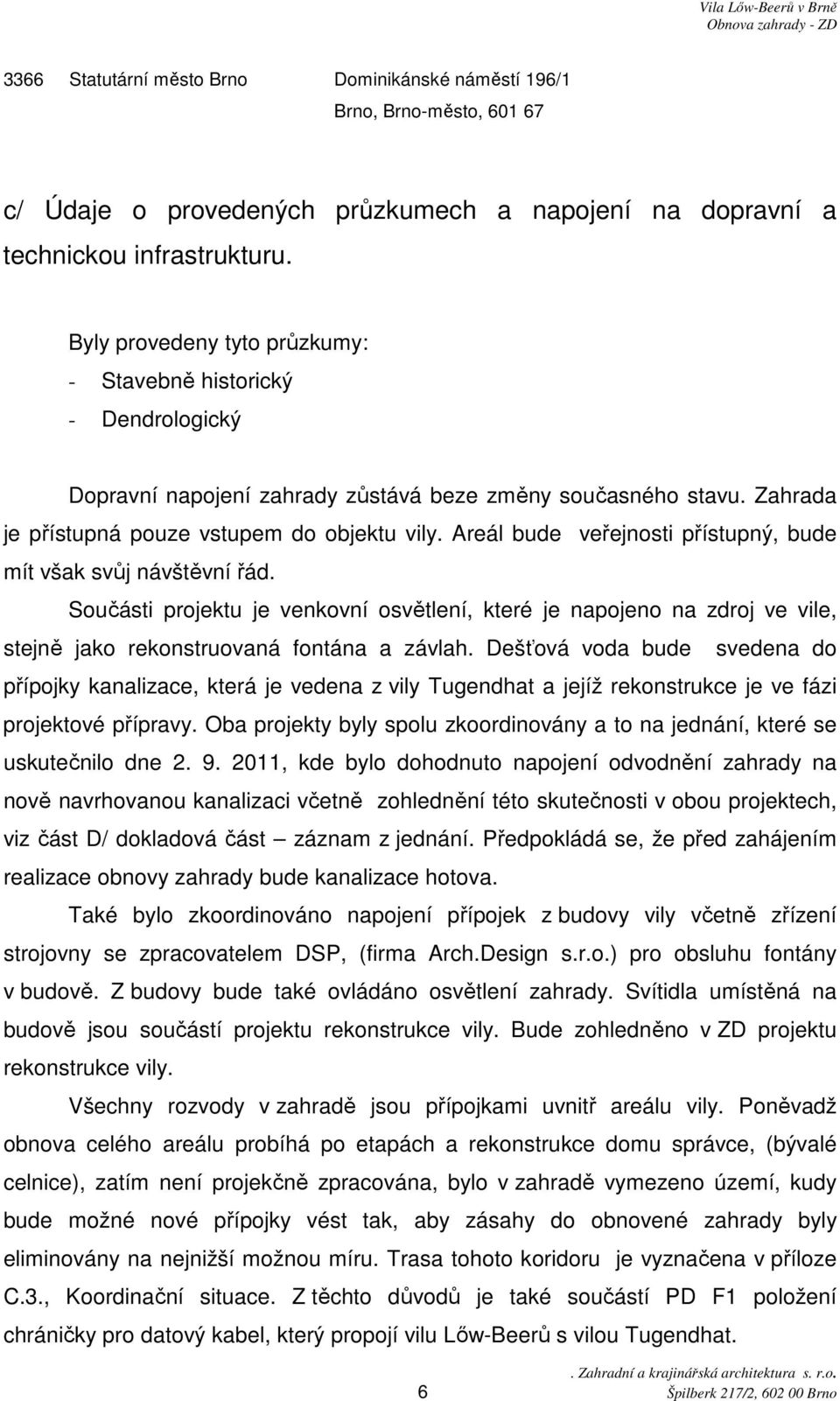

6 3366 Statutární město Brno Dominikánské náměstí 196/1 Brno, Brno-město, c/ Údaje o provedených průzkumech a napojení na dopravní a technickou infrastrukturu. Byly provedeny tyto průzkumy: - Stavebně historický - Dendrologický Dopravní napojení zahrady zůstává beze změny současného stavu. Zahrada je přístupná pouze vstupem do objektu vily. Areál bude veřejnosti přístupný, bude mít však svůj návštěvní řád. Součásti projektu je venkovní osvětlení, které je napojeno na zdroj ve vile, stejně jako rekonstruovaná fontána a závlah. Dešťová voda bude svedena do přípojky kanalizace, která je vedena z vily Tugendhat a jejíž rekonstrukce je ve fázi projektové přípravy. Oba projekty byly spolu zkoordinovány a to na jednání, které se uskutečnilo dne , kde bylo dohodnuto napojení odvodnění zahrady na nově navrhovanou kanalizaci včetně zohlednění této skutečnosti v obou projektech, viz část D/ dokladová část záznam z jednání. Předpokládá se, že před zahájením realizace obnovy zahrady bude kanalizace hotova. Také bylo zkoordinováno napojení přípojek z budovy vily včetně zřízení strojovny se zpracovatelem DSP, (firma Arch.Design s.r.o.) pro obsluhu fontány v budově. Z budovy bude také ovládáno osvětlení zahrady. Svítidla umístěná na budově jsou součástí projektu rekonstrukce vily. Bude zohledněno v ZD projektu rekonstrukce vily. Všechny rozvody v zahradě jsou přípojkami uvnitř areálu vily. Poněvadž obnova celého areálu probíhá po etapách a rekonstrukce domu správce, (bývalé celnice), zatím není projekčně zpracována, bylo v zahradě vymezeno území, kudy bude možné nové přípojky vést tak, aby zásahy do obnovené zahrady byly eliminovány na nejnižší možnou míru. Trasa tohoto koridoru je vyznačena v příloze C.3., Koordinační situace. Z těchto důvodů je také součástí PD F1 položení chráničky pro datový kabel, který propojí vilu Lıw-Beerů s vilou Tugendhat. 6 Špilberk 217/2, Brno

7 Součástí projektu je také řešení vstupu do zahrady pro imobilní občany. d/ Údaje o splnění požadavků dotčených orgánů Projektovým řešením jsou splněny všechny požadavky dotčených orgánů. Kopie jednotlivých vyjádření jsou uvedena v části D/ Dokladová část. e/ Údaje o splnění požadavků na výstavbu Projektová dokumentace je zpracována v souladu s požadavky zákona o Ochraně přírody a krajiny 114/ 92 Sb., především 8 a 9 tohoto zákona a zákona č. 183/2006 Sb. Stavební zákon a dle přílohy č. 1 vyhl. č. 499/2006 Sb. Projektovým řešením jsou dodrženy obecné požadavky na výstavbu. f/ Údaje o souladu záměru s územně plánovací dokumentací města Brna Zpracovaná dokumentace je v souladu s územně plánovací dokumentací g/ Věcné a časové vazby Provedení obnovy zahrady je časově provázáno s rekonstrukcí objektu vily a s rekonstrukcí kanalizace, která prochází řešeným územím. Realizace sadových úprav je vázána na agrotechnické lhůty. Oprava oplocení vyžaduje přístup k němu i ze sousedních pozemků. Jiné vazby nejsou známy. h/ Předpokládaná lhůta výstavby Realizace obnovy zahrady se předpokládá v roce i/ Základní údaje o stavbě Rozloha řešeného území je m2, komunikace a zpevněné plochy činí m2, plochy zeleně m2. V Brně /2011 Ing. Eva Damcová 7 Špilberk 217/2, Brno

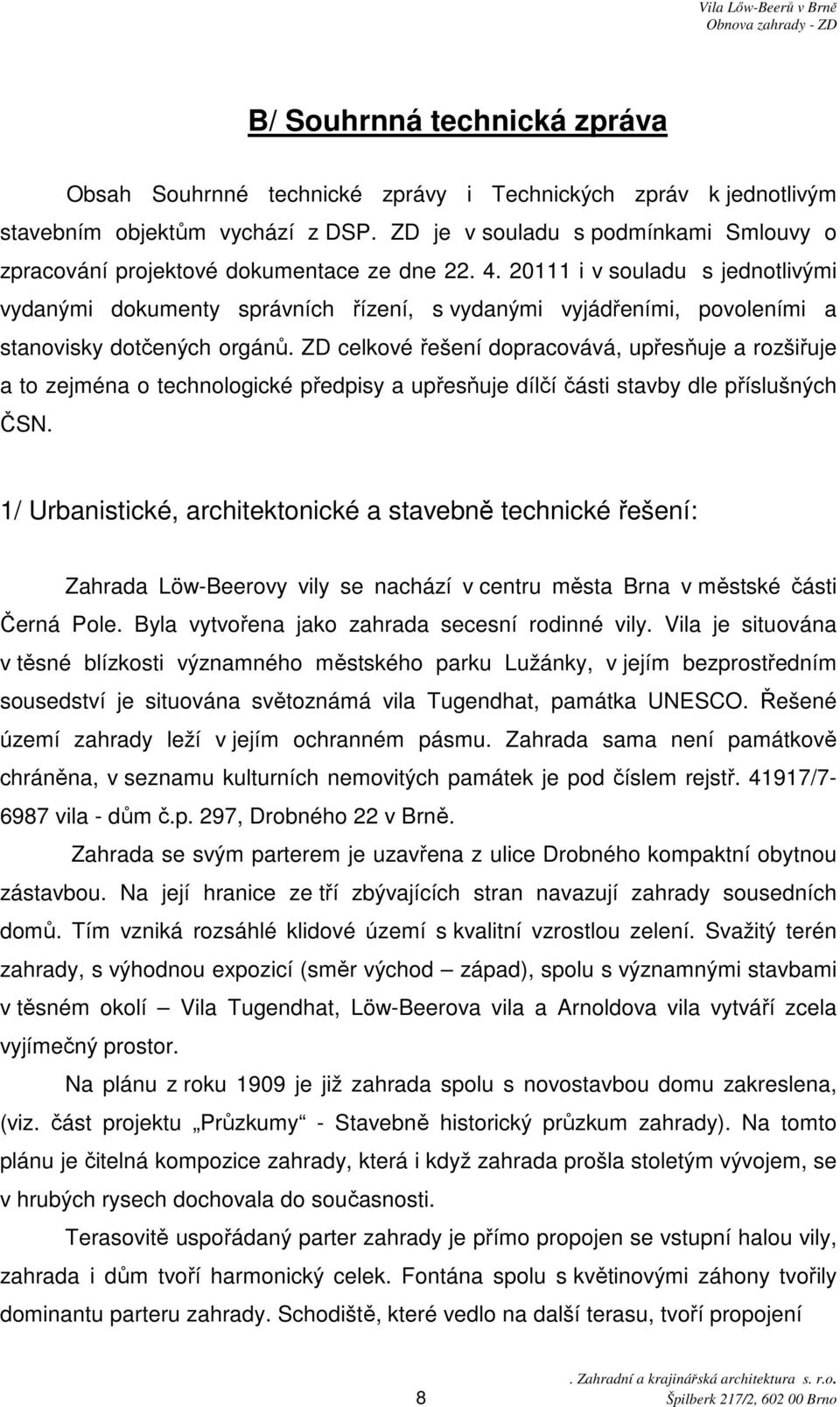

8 B/ Souhrnná technická zpráva Obsah Souhrnné technické zprávy i Technických zpráv k jednotlivým stavebním objektům vychází z DSP. ZD je v souladu s podmínkami Smlouvy o zpracování projektové dokumentace ze dne i v souladu s jednotlivými vydanými dokumenty správních řízení, s vydanými vyjádřeními, povoleními a stanovisky dotčených orgánů. ZD celkové řešení dopracovává, upřesňuje a rozšiřuje a to zejména o technologické předpisy a upřesňuje dílčí části stavby dle příslušných ČSN. 1/ Urbanistické, architektonické a stavebně technické řešení: Zahrada Löw-Beerovy vily se nachází v centru města Brna v městské části Černá Pole. Byla vytvořena jako zahrada secesní rodinné vily. Vila je situována v těsné blízkosti významného městského parku Lužánky, v jejím bezprostředním sousedství je situována světoznámá vila Tugendhat, památka UNESCO. Řešené území zahrady leží v jejím ochranném pásmu. Zahrada sama není památkově chráněna, v seznamu kulturních nemovitých památek je pod číslem rejstř / vila - dům č.p. 297, Drobného 22 v Brně. Zahrada se svým parterem je uzavřena z ulice Drobného kompaktní obytnou zástavbou. Na její hranice ze tří zbývajících stran navazují zahrady sousedních domů. Tím vzniká rozsáhlé klidové území s kvalitní vzrostlou zelení. Svažitý terén zahrady, s výhodnou expozicí (směr východ západ), spolu s významnými stavbami v těsném okolí Vila Tugendhat, Löw-Beerova vila a Arnoldova vila vytváří zcela vyjímečný prostor. Na plánu z roku 1909 je již zahrada spolu s novostavbou domu zakreslena, (viz. část projektu Průzkumy - Stavebně historický průzkum zahrady). Na tomto plánu je čitelná kompozice zahrady, která i když zahrada prošla stoletým vývojem, se v hrubých rysech dochovala do současnosti. Terasovitě uspořádaný parter zahrady je přímo propojen se vstupní halou vily, zahrada i dům tvoří harmonický celek. Fontána spolu s květinovými záhony tvořily dominantu parteru zahrady. Schodiště, které vedlo na další terasu, tvoří propojení 8 Špilberk 217/2, Brno

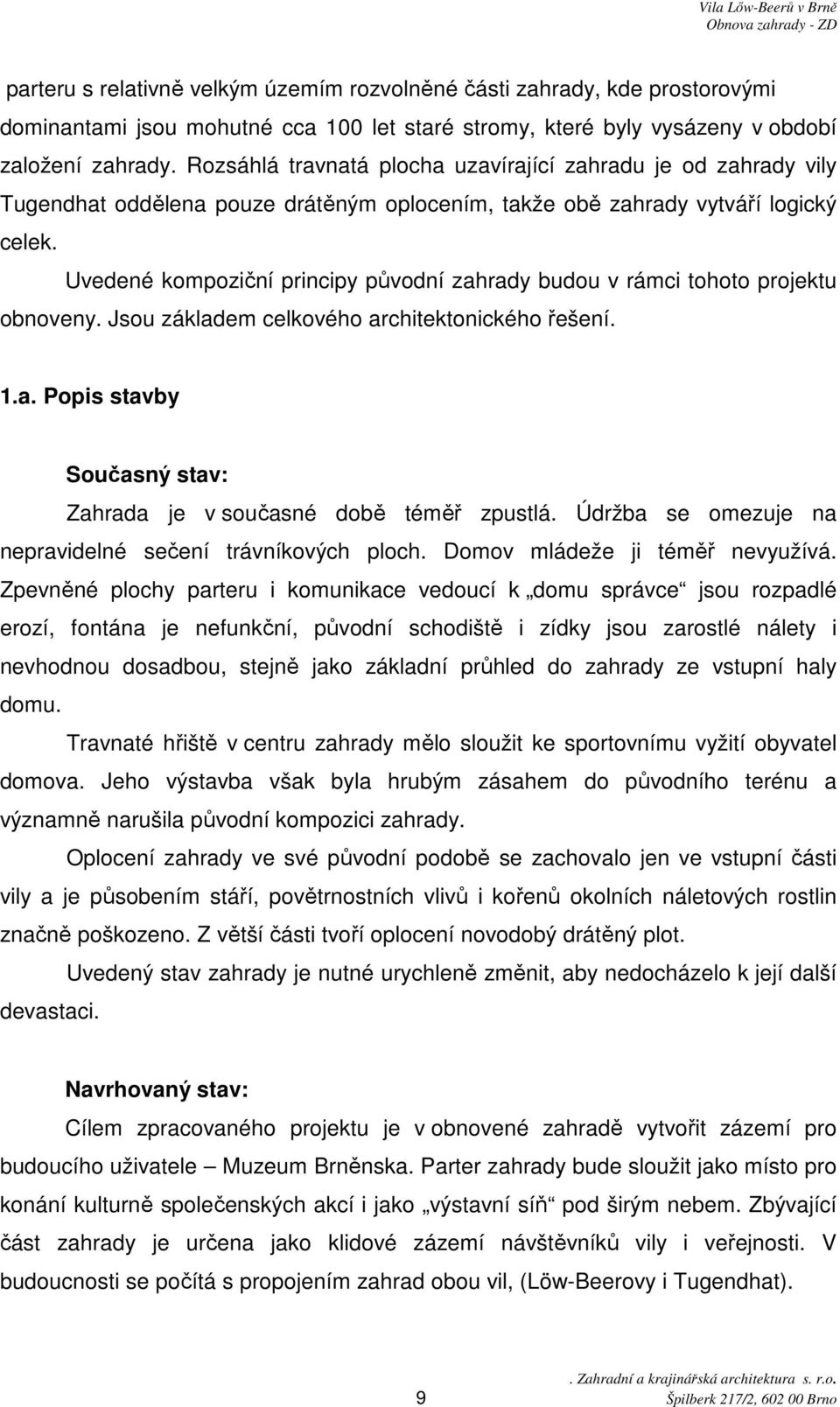

9 parteru s relativně velkým územím rozvolněné části zahrady, kde prostorovými dominantami jsou mohutné cca 100 let staré stromy, které byly vysázeny v období založení zahrady. Rozsáhlá travnatá plocha uzavírající zahradu je od zahrady vily Tugendhat oddělena pouze drátěným oplocením, takže obě zahrady vytváří logický celek. Uvedené kompoziční principy původní zahrady budou v rámci tohoto projektu obnoveny. Jsou základem celkového architektonického řešení. 1.a. Popis stavby Současný stav: Zahrada je v současné době téměř zpustlá. Údržba se omezuje na nepravidelné sečení trávníkových ploch. Domov mládeže ji téměř nevyužívá. Zpevněné plochy parteru i komunikace vedoucí k domu správce jsou rozpadlé erozí, fontána je nefunkční, původní schodiště i zídky jsou zarostlé nálety i nevhodnou dosadbou, stejně jako základní průhled do zahrady ze vstupní haly domu. Travnaté hřiště v centru zahrady mělo sloužit ke sportovnímu vyžití obyvatel domova. Jeho výstavba však byla hrubým zásahem do původního terénu a významně narušila původní kompozici zahrady. Oplocení zahrady ve své původní podobě se zachovalo jen ve vstupní části vily a je působením stáří, povětrnostních vlivů i kořenů okolních náletových rostlin značně poškozeno. Z větší části tvoří oplocení novodobý drátěný plot. Uvedený stav zahrady je nutné urychleně změnit, aby nedocházelo k její další devastaci. Navrhovaný stav: Cílem zpracovaného projektu je v obnovené zahradě vytvořit zázemí pro budoucího uživatele Muzeum Brněnska. Parter zahrady bude sloužit jako místo pro konání kulturně společenských akcí i jako výstavní síň pod širým nebem. Zbývající část zahrady je určena jako klidové zázemí návštěvníků vily i veřejnosti. V budoucnosti se počítá s propojením zahrad obou vil, (Löw-Beerovy i Tugendhat). 9 Špilberk 217/2, Brno

10 1.b. Podklady a příprava stavby: Zadavatel předal situaci stavby ve formátu.dwg pro AUTOCAD. Do tohoto podkladu byly orientačně zakresleny trasy přípojek inženýrských sítí. Před zahájením prací je nezbytně nutné všechny stávající inženýrské sítě vytyčit. 1.c. Technické řešení: V rámci obnovy zahrady budou provedeny sadové a terénní úpravy, obnoveny komunikace a zpevněné plochy, bude provedena oprava schodů a zídek na parteru, osazen mobiliář, to je lavičky s opěradlem, lavičky bez opěradla, odpadkové koše, orientační tabule, stojany na kola, bude provedena rekonstrukce fontány, přípojka vody k fontáně, závlaha, osvětlení zahrady, přípojka NN k fontáně, položena chránička pro datový kabel, který propojí vilu Lıw-Beerů s vilou Tugendhat, bude provedena oprava oplocení a přestěhování sochy z parteru do horní části zahrady. 1.d. Napojení na dopravní a technickou infrastrukturu: Napojení na stávající dopravní strukturu zůstává beze změny.. Odvodnění komunikací bude napojeno na nově vybudovanou kanalizaci, viz. Průvodní zpráva a a část D/ Dokladová část. Přípojka vody k fontáně i závlaha, stejně jako přípojka NN a VO budou napojeny na vilu. 1.e. Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu: Vjezd do zahrady vede přes vilu parcela č z ulice Drobného. Komunikace budou mít povrch z žulové drobnodlažby- řezané mozaiky dvou barev, okrová a světle šedá. V areálu se nepočítá s výstavbou parkovacích míst. 1.f. Vliv stavby na životní prostředí: Obnova zahrady bude mít příznivý vliv na životní prostředí. Realizací navržených sadových a terénních úprav dojde ke stabilizaci stávajících porostů. Při provádění stavby ani v následném provozu nebude docházet k manipulaci s nebezpečnými látkami ani nebudou vznikat žádné nebezpečné odpady. 10 Špilberk 217/2, Brno

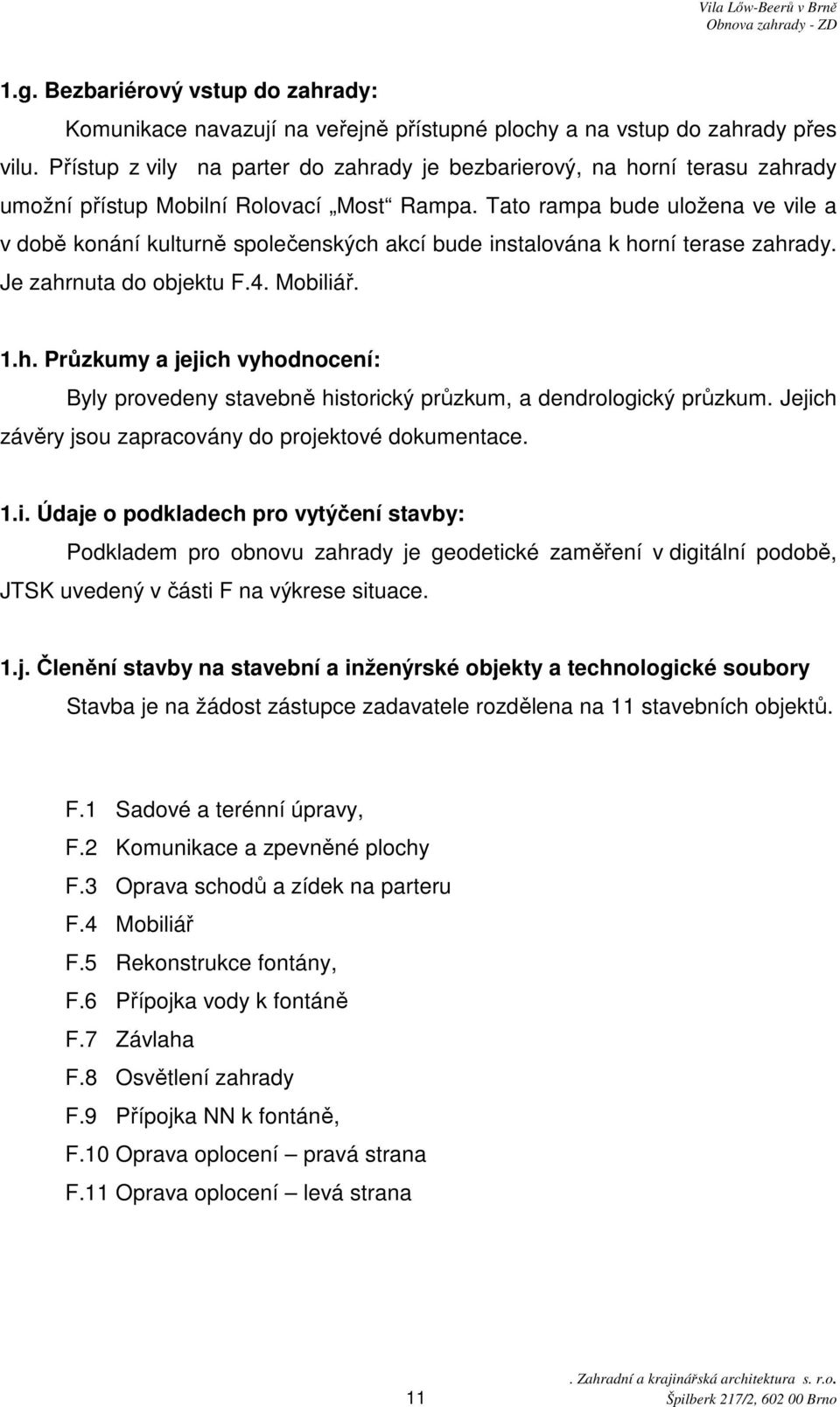

11 1.g. Bezbariérový vstup do zahrady: Komunikace navazují na veřejně přístupné plochy a na vstup do zahrady přes vilu. Přístup z vily na parter do zahrady je bezbarierový, na horní terasu zahrady umožní přístup Mobilní Rolovací Most Rampa. Tato rampa bude uložena ve vile a v době konání kulturně společenských akcí bude instalována k horní terase zahrady. Je zahrnuta do objektu F.4. Mobiliář. 1.h. Průzkumy a jejich vyhodnocení: Byly provedeny stavebně historický průzkum, a dendrologický průzkum. Jejich závěry jsou zapracovány do projektové dokumentace. 1.i. Údaje o podkladech pro vytýčení stavby: Podkladem pro obnovu zahrady je geodetické zaměření v digitální podobě, JTSK uvedený v části F na výkrese situace. 1.j. Členění stavby na stavební a inženýrské objekty a technologické soubory Stavba je na žádost zástupce zadavatele rozdělena na 11 stavebních objektů. F.1 Sadové a terénní úpravy, F.2 Komunikace a zpevněné plochy F.3 Oprava schodů a zídek na parteru F.4 Mobiliář F.5 Rekonstrukce fontány, F.6 Přípojka vody k fontáně F.7 Závlaha F.8 Osvětlení zahrady F.9 Přípojka NN k fontáně, F.10 Oprava oplocení pravá strana F.11 Oprava oplocení levá strana 11 Špilberk 217/2, Brno

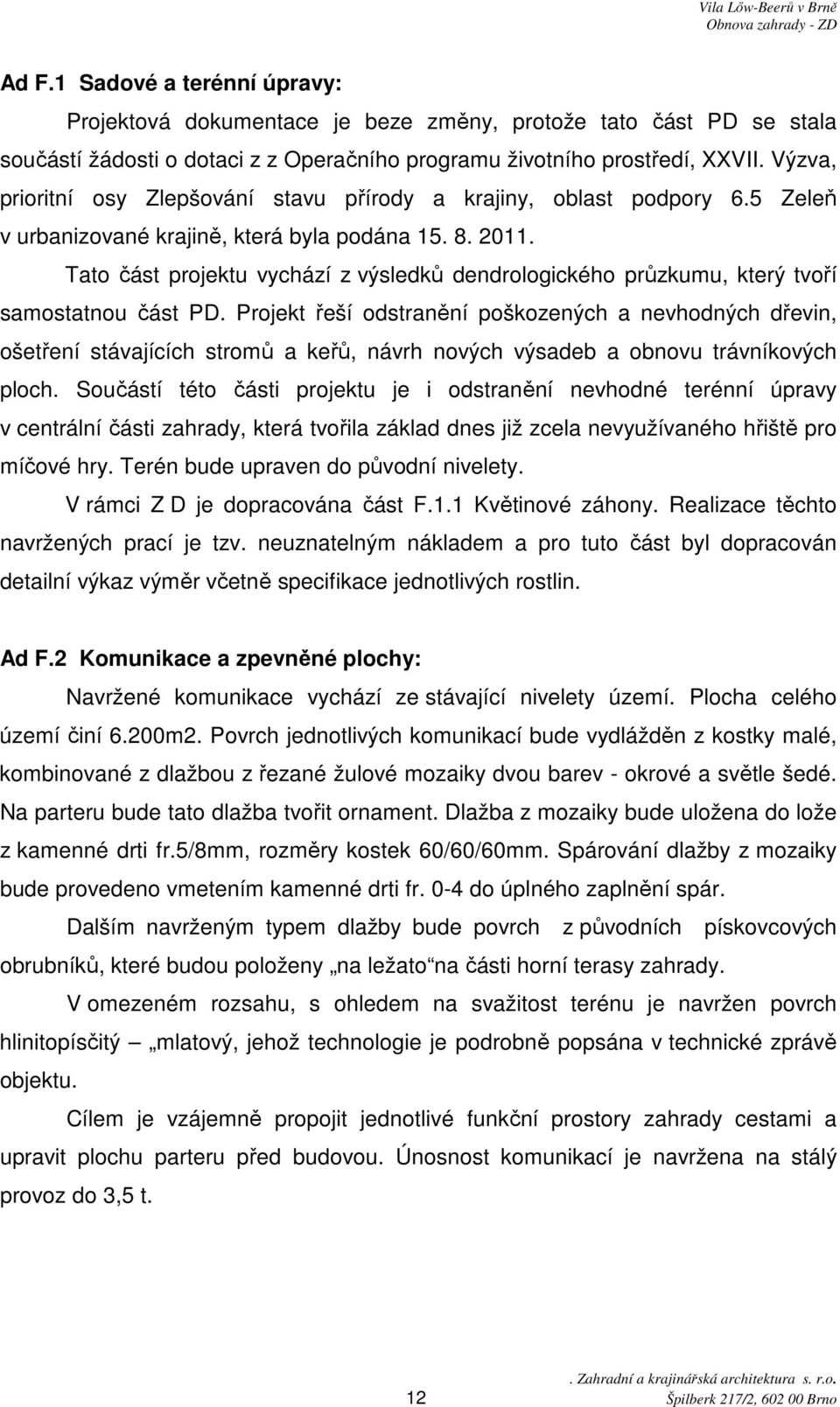

12 Ad F.1 Sadové a terénní úpravy: Projektová dokumentace je beze změny, protože tato část PD se stala součástí žádosti o dotaci z z Operačního programu životního prostředí, XXVII. Výzva, prioritní osy Zlepšování stavu přírody a krajiny, oblast podpory 6.5 Zeleň v urbanizované krajině, která byla podána Tato část projektu vychází z výsledků dendrologického průzkumu, který tvoří samostatnou část PD. Projekt řeší odstranění poškozených a nevhodných dřevin, ošetření stávajících stromů a keřů, návrh nových výsadeb a obnovu trávníkových ploch. Součástí této části projektu je i odstranění nevhodné terénní úpravy v centrální části zahrady, která tvořila základ dnes již zcela nevyužívaného hřiště pro míčové hry. Terén bude upraven do původní nivelety. V rámci Z D je dopracována část F.1.1 Květinové záhony. Realizace těchto navržených prací je tzv. neuznatelným nákladem a pro tuto část byl dopracován detailní výkaz výměr včetně specifikace jednotlivých rostlin. Ad F.2 Komunikace a zpevněné plochy: Navržené komunikace vychází ze stávající nivelety území. Plocha celého území činí 6.200m2. Povrch jednotlivých komunikací bude vydlážděn z kostky malé, kombinované z dlažbou z řezané žulové mozaiky dvou barev - okrové a světle šedé. Na parteru bude tato dlažba tvořit ornament. Dlažba z mozaiky bude uložena do lože z kamenné drti fr.5/8mm, rozměry kostek 60/60/60mm. Spárování dlažby z mozaiky bude provedeno vmetením kamenné drti fr. 0-4 do úplného zaplnění spár. Dalším navrženým typem dlažby bude povrch z původních pískovcových obrubníků, které budou položeny na ležato na části horní terasy zahrady. V omezeném rozsahu, s ohledem na svažitost terénu je navržen povrch hlinitopísčitý mlatový, jehož technologie je podrobně popsána v technické zprávě objektu. Cílem je vzájemně propojit jednotlivé funkční prostory zahrady cestami a upravit plochu parteru před budovou. Únosnost komunikací je navržena na stálý provoz do 3,5 t. 12 Špilberk 217/2, Brno

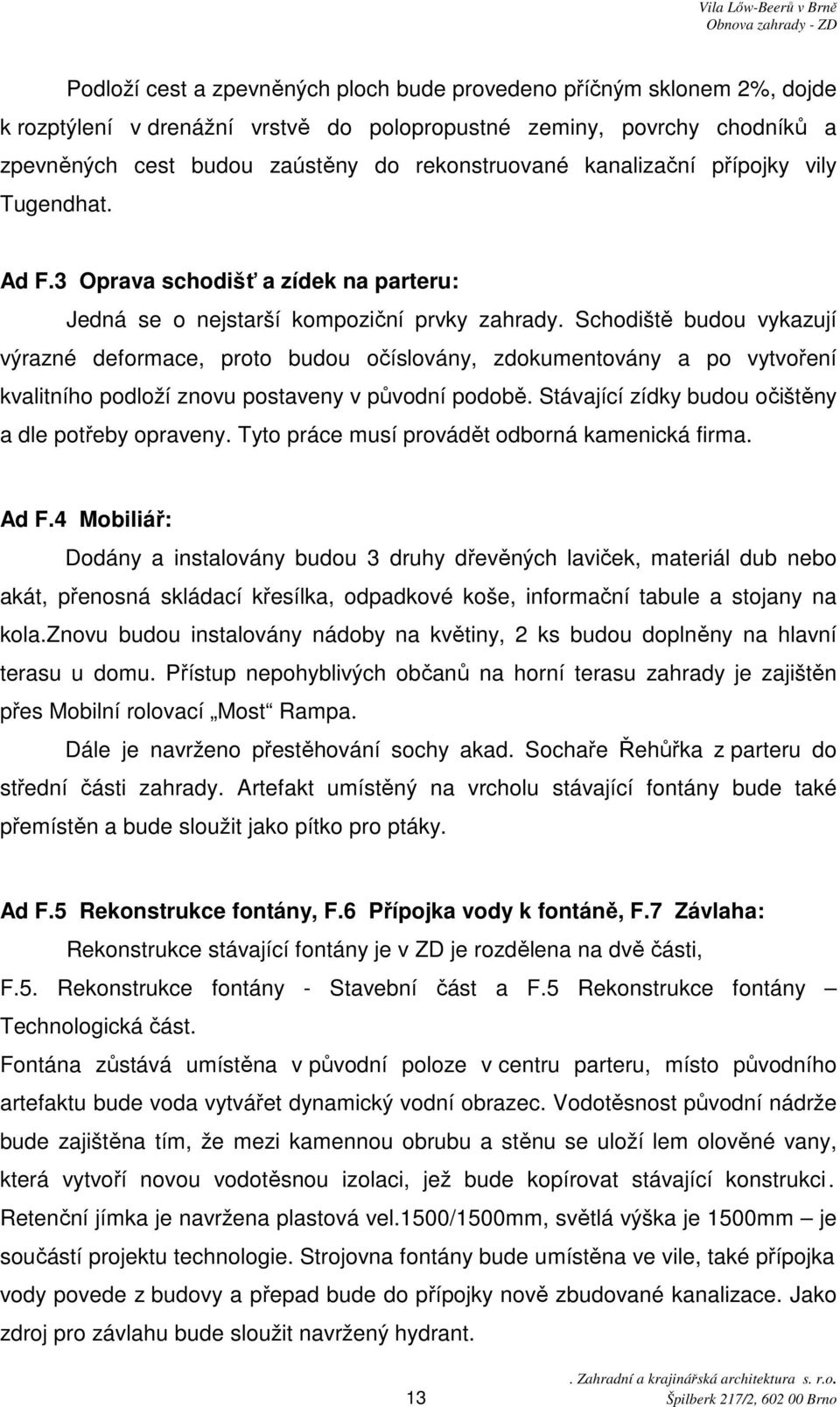

13 Podloží cest a zpevněných ploch bude provedeno příčným sklonem 2%, dojde k rozptýlení v drenážní vrstvě do polopropustné zeminy, povrchy chodníků a zpevněných cest budou zaústěny do rekonstruované kanalizační přípojky vily Tugendhat. Ad F.3 Oprava schodišť a zídek na parteru: Jedná se o nejstarší kompoziční prvky zahrady. Schodiště budou vykazují výrazné deformace, proto budou očíslovány, zdokumentovány a po vytvoření kvalitního podloží znovu postaveny v původní podobě. Stávající zídky budou očištěny a dle potřeby opraveny. Tyto práce musí provádět odborná kamenická firma. Ad F.4 Mobiliář: Dodány a instalovány budou 3 druhy dřevěných laviček, materiál dub nebo akát, přenosná skládací křesílka, odpadkové koše, informační tabule a stojany na kola.znovu budou instalovány nádoby na květiny, 2 ks budou doplněny na hlavní terasu u domu. Přístup nepohyblivých občanů na horní terasu zahrady je zajištěn přes Mobilní rolovací Most Rampa. Dále je navrženo přestěhování sochy akad. Sochaře Řehůřka z parteru do střední části zahrady. Artefakt umístěný na vrcholu stávající fontány bude také přemístěn a bude sloužit jako pítko pro ptáky. Ad F.5 Rekonstrukce fontány, F.6 Přípojka vody k fontáně, F.7 Závlaha: Rekonstrukce stávající fontány je v ZD je rozdělena na dvě části, F.5. Rekonstrukce fontány - Stavební část a F.5 Rekonstrukce fontány Technologická část. Fontána zůstává umístěna v původní poloze v centru parteru, místo původního artefaktu bude voda vytvářet dynamický vodní obrazec. Vodotěsnost původní nádrže bude zajištěna tím, že mezi kamennou obrubu a stěnu se uloží lem olověné vany, která vytvoří novou vodotěsnou izolaci, jež bude kopírovat stávající konstrukci. Retenční jímka je navržena plastová vel.1500/1500mm, světlá výška je 1500mm je součástí projektu technologie. Strojovna fontány bude umístěna ve vile, také přípojka vody povede z budovy a přepad bude do přípojky nově zbudované kanalizace. Jako zdroj pro závlahu bude sloužit navržený hydrant. 13 Špilberk 217/2, Brno

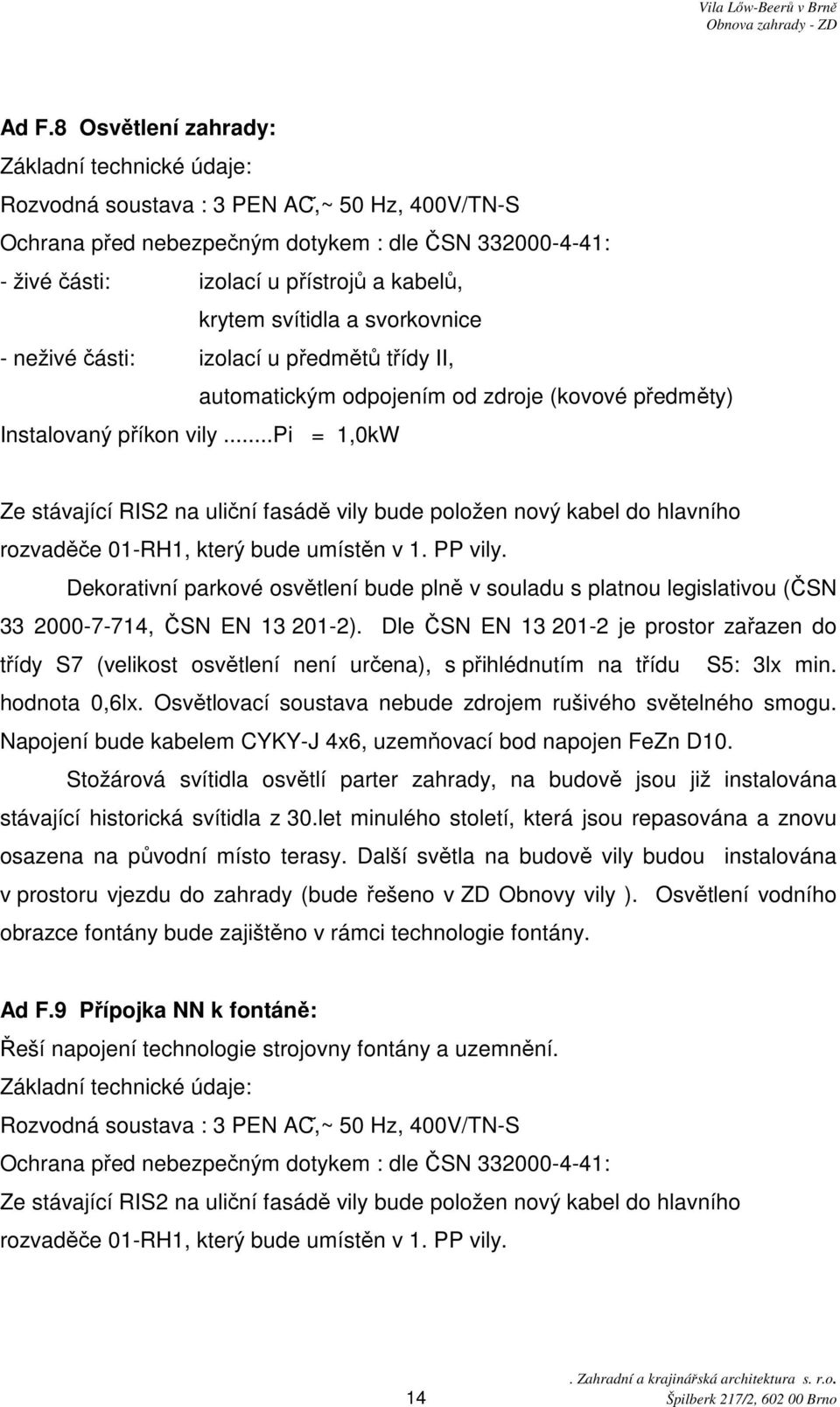

14 Ad F.8 Osvětlení zahrady: Základní technické údaje: Rozvodná soustava : 3 PEN AC, ~ 50 Hz, 400V/TN-S Ochrana před nebezpečným dotykem : dle ČSN : - živé části: izolací u přístrojů a kabelů, krytem svítidla a svorkovnice - neživé části: izolací u předmětů třídy II, automatickým odpojením od zdroje (kovové předměty) Instalovaný příkon vily...pi = 1,0kW Ze stávající RIS2 na uliční fasádě vily bude položen nový kabel do hlavního rozvaděče 01-RH1, který bude umístěn v 1. PP vily. Dekorativní parkové osvětlení bude plně v souladu s platnou legislativou (ČSN , ČSN EN ). Dle ČSN EN je prostor zařazen do třídy S7 (velikost osvětlení není určena), s přihlédnutím na třídu S5: 3lx min. hodnota 0,6lx. Osvětlovací soustava nebude zdrojem rušivého světelného smogu. Napojení bude kabelem CYKY-J 4x6, uzemňovací bod napojen FeZn D10. Stožárová svítidla osvětlí parter zahrady, na budově jsou již instalována stávající historická svítidla z 30.let minulého století, která jsou repasována a znovu osazena na původní místo terasy. Další světla na budově vily budou instalována v prostoru vjezdu do zahrady (bude řešeno v ZD Obnovy vily ). Osvětlení vodního obrazce fontány bude zajištěno v rámci technologie fontány. Ad F.9 Přípojka NN k fontáně: Řeší napojení technologie strojovny fontány a uzemnění. Základní technické údaje: Rozvodná soustava : 3 PEN AC, ~ 50 Hz, 400V/TN-S Ochrana před nebezpečným dotykem : dle ČSN : Ze stávající RIS2 na uliční fasádě vily bude položen nový kabel do hlavního rozvaděče 01-RH1, který bude umístěn v 1. PP vily. 14 Špilberk 217/2, Brno

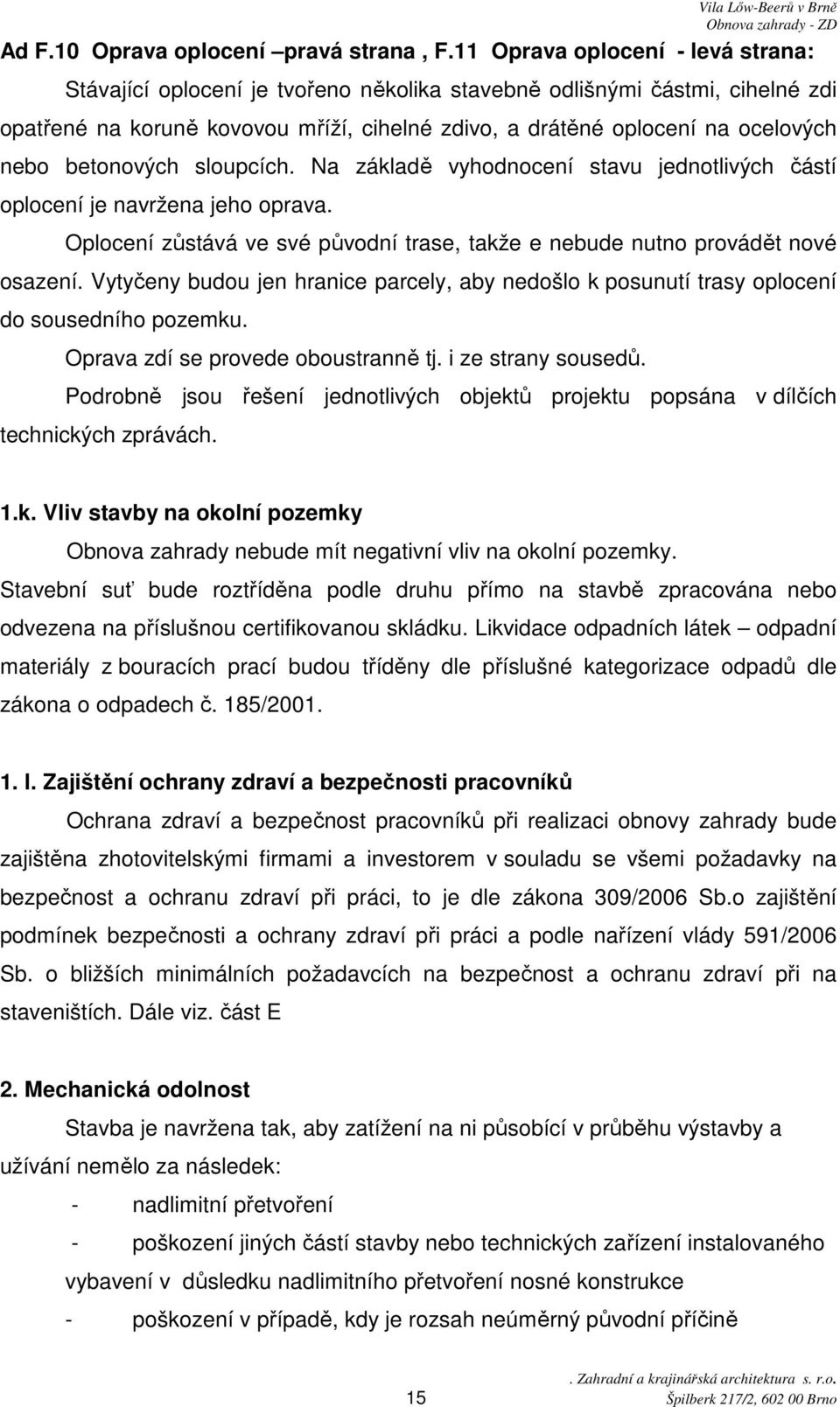

15 Ad F.10 Oprava oplocení pravá strana, F.11 Oprava oplocení - levá strana: Stávající oplocení je tvořeno několika stavebně odlišnými částmi, cihelné zdi opatřené na koruně kovovou mříží, cihelné zdivo, a drátěné oplocení na ocelových nebo betonových sloupcích. Na základě vyhodnocení stavu jednotlivých částí oplocení je navržena jeho oprava. Oplocení zůstává ve své původní trase, takže e nebude nutno provádět nové osazení. Vytyčeny budou jen hranice parcely, aby nedošlo k posunutí trasy oplocení do sousedního pozemku. Oprava zdí se provede oboustranně tj. i ze strany sousedů. Podrobně jsou řešení jednotlivých objektů projektu popsána v dílčích technických zprávách. 1.k. Vliv stavby na okolní pozemky Obnova zahrady nebude mít negativní vliv na okolní pozemky. Stavební suť bude roztříděna podle druhu přímo na stavbě zpracována nebo odvezena na příslušnou certifikovanou skládku. Likvidace odpadních látek odpadní materiály z bouracích prací budou tříděny dle příslušné kategorizace odpadů dle zákona o odpadech č. 185/ l. Zajištění ochrany zdraví a bezpečnosti pracovníků Ochrana zdraví a bezpečnost pracovníků při realizaci obnovy zahrady bude zajištěna zhotovitelskými firmami a investorem v souladu se všemi požadavky na bezpečnost a ochranu zdraví při práci, to je dle zákona 309/2006 Sb.o zajištění podmínek bezpečnosti a ochrany zdraví při práci a podle nařízení vlády 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při na staveništích. Dále viz. část E 2. Mechanická odolnost Stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek: - nadlimitní přetvoření - poškození jiných částí stavby nebo technických zařízení instalovaného vybavení v důsledku nadlimitního přetvoření nosné konstrukce - poškození v případě, kdy je rozsah neúměrný původní příčině 15 Špilberk 217/2, Brno

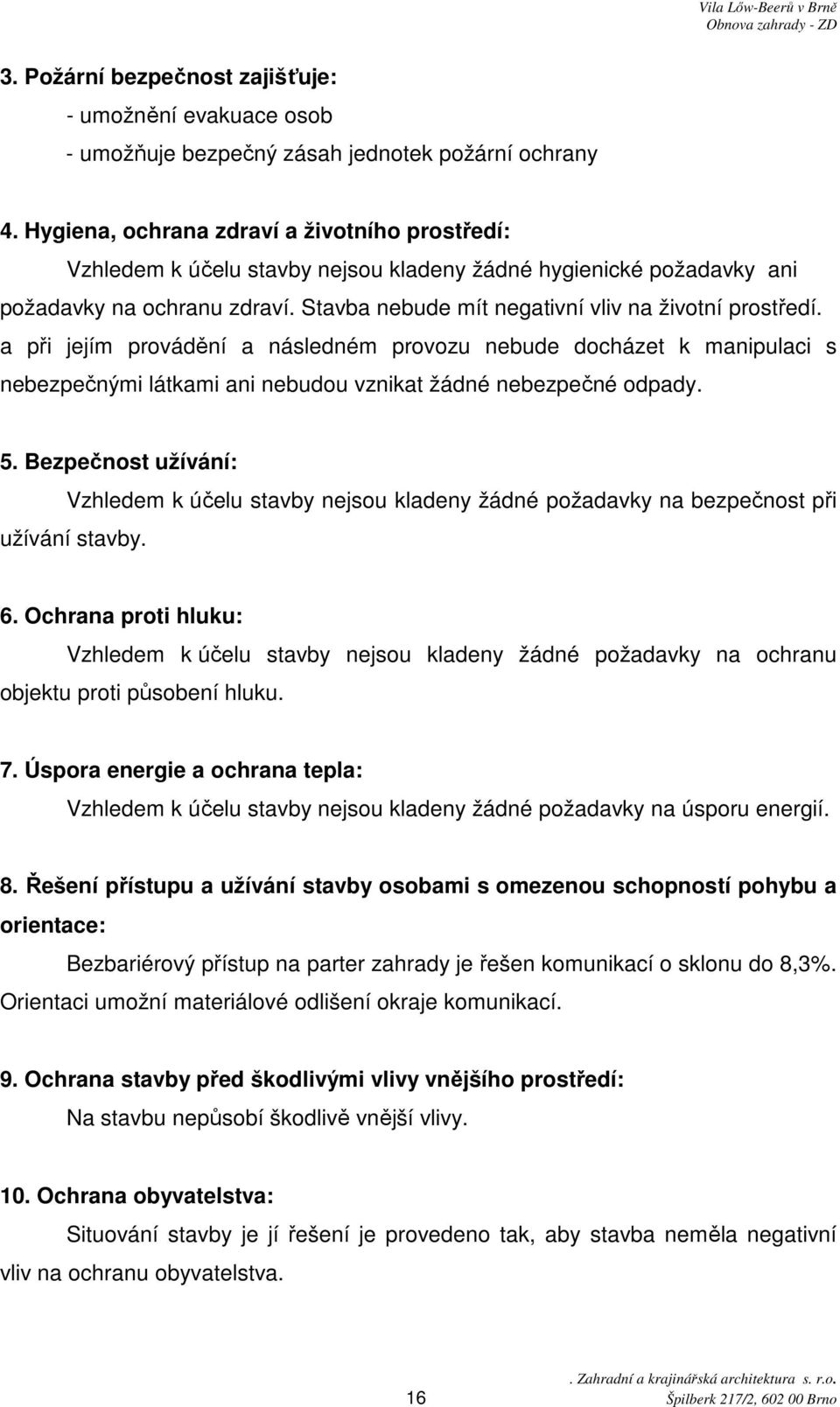

16 3. Požární bezpečnost zajišťuje: - umožnění evakuace osob - umožňuje bezpečný zásah jednotek požární ochrany 4. Hygiena, ochrana zdraví a životního prostředí: Vzhledem k účelu stavby nejsou kladeny žádné hygienické požadavky ani požadavky na ochranu zdraví. Stavba nebude mít negativní vliv na životní prostředí. a při jejím provádění a následném provozu nebude docházet k manipulaci s nebezpečnými látkami ani nebudou vznikat žádné nebezpečné odpady. 5. Bezpečnost užívání: Vzhledem k účelu stavby nejsou kladeny žádné požadavky na bezpečnost při užívání stavby. 6. Ochrana proti hluku: Vzhledem k účelu stavby nejsou kladeny žádné požadavky na ochranu objektu proti působení hluku. 7. Úspora energie a ochrana tepla: Vzhledem k účelu stavby nejsou kladeny žádné požadavky na úsporu energií. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace: Bezbariérový přístup na parter zahrady je řešen komunikací o sklonu do 8,3%. Orientaci umožní materiálové odlišení okraje komunikací. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí: Na stavbu nepůsobí škodlivě vnější vlivy. 10. Ochrana obyvatelstva: Situování stavby je jí řešení je provedeno tak, aby stavba neměla negativní vliv na ochranu obyvatelstva. 16 Špilberk 217/2, Brno

17 11. Inženýrské stavby: - Dešťové vody jsou svedeny do přípojky kanalizace - Přístup do zahrady je přes průjezd vily Drobného Komunikace mají povrch ze žulové drobnodlažby - Elektronické komunikace nejsou řešeny 12. Výrobní a nevýrobní zařízení staveb: Uvedená zařízení se na stavbě nevyskytují. 13. Projektová dokumentace: Je řešena na úrovni pro dokumentace pro provedení stavby.. Pro realizaci tohoto projektu je nutná realizační dokumentace. Datum: srpen 2011 Ing. Eva Damcová 17 Špilberk 217/2, Brno

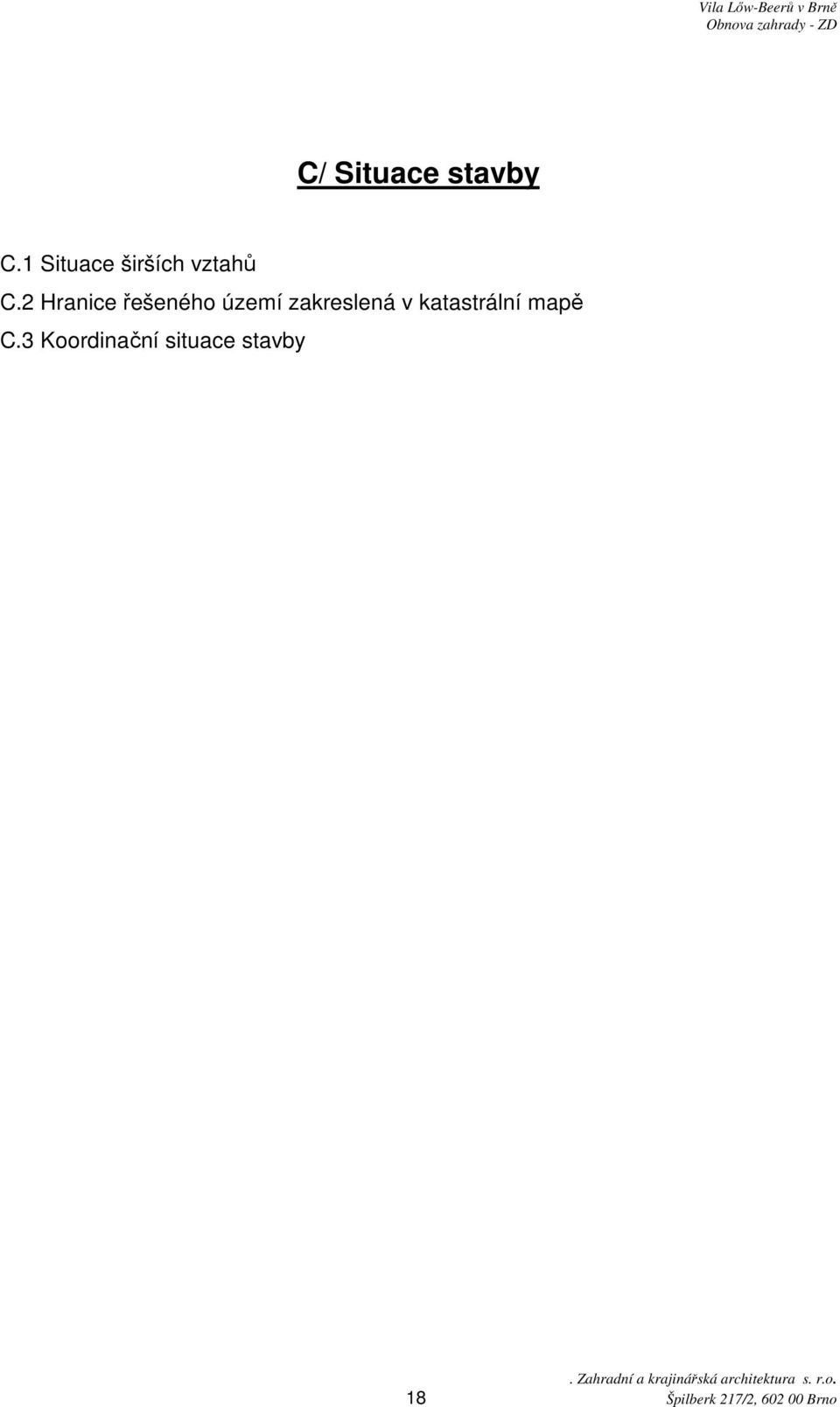

18 C/ Situace stavby C.1 Situace širších vztahů C.2 Hranice řešeného území zakreslená v katastrální mapě C.3 Koordinační situace stavby 18 Špilberk 217/2, Brno

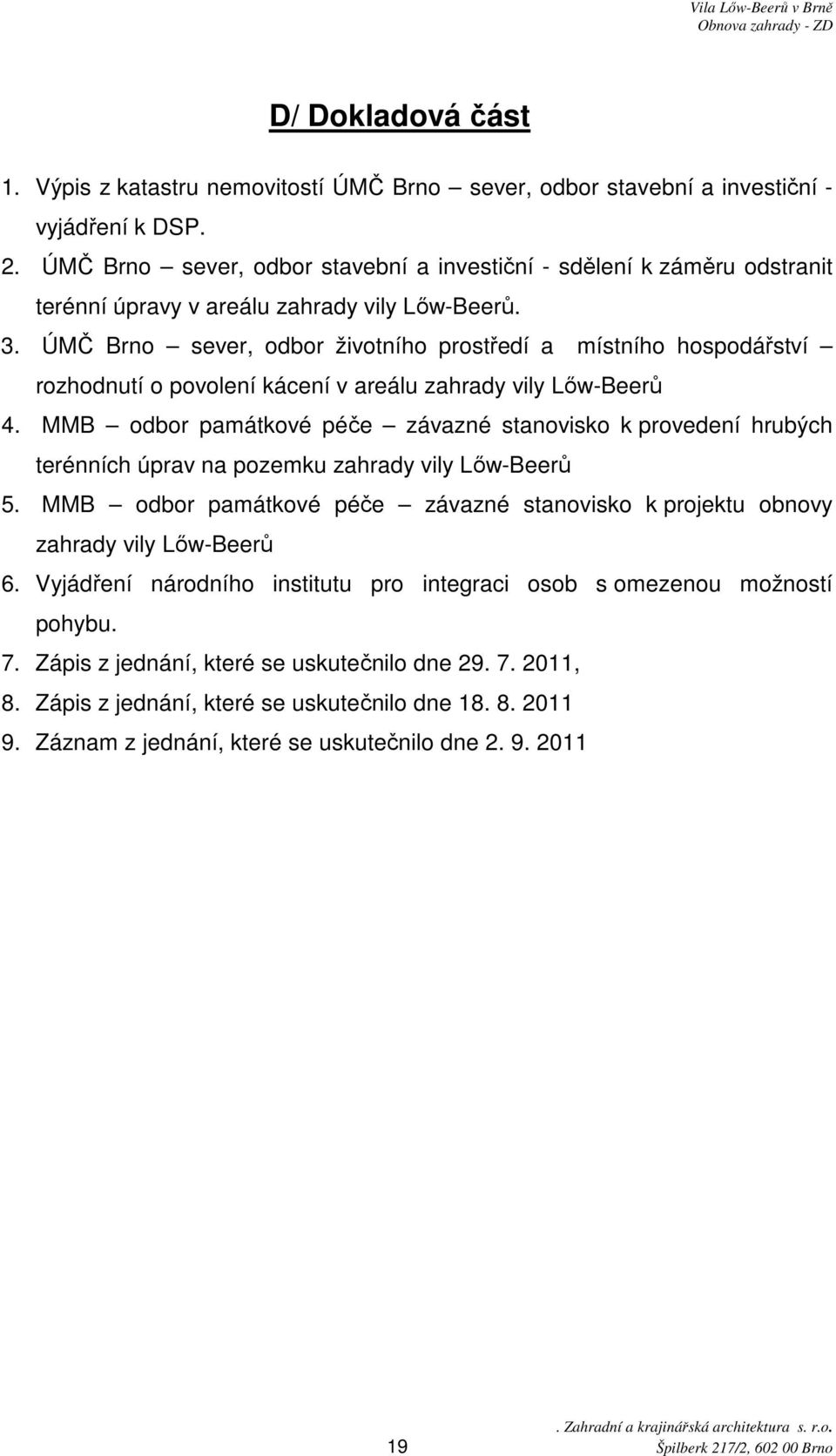

19 D/ Dokladová část 1. Výpis z katastru nemovitostí ÚMČ Brno sever, odbor stavební a investiční - vyjádření k DSP. 2. ÚMČ Brno sever, odbor stavební a investiční - sdělení k záměru odstranit terénní úpravy v areálu zahrady vily Lıw-Beerů. 3. ÚMČ Brno sever, odbor životního prostředí a místního hospodářství rozhodnutí o povolení kácení v areálu zahrady vily Lıw-Beerů 4. MMB odbor památkové péče závazné stanovisko k provedení hrubých terénních úprav na pozemku zahrady vily Lıw-Beerů 5. MMB odbor památkové péče závazné stanovisko k projektu obnovy zahrady vily Lıw-Beerů 6. Vyjádření národního institutu pro integraci osob s omezenou možností pohybu. 7. Zápis z jednání, které se uskutečnilo dne , 8. Zápis z jednání, které se uskutečnilo dne Záznam z jednání, které se uskutečnilo dne Špilberk 217/2, Brno

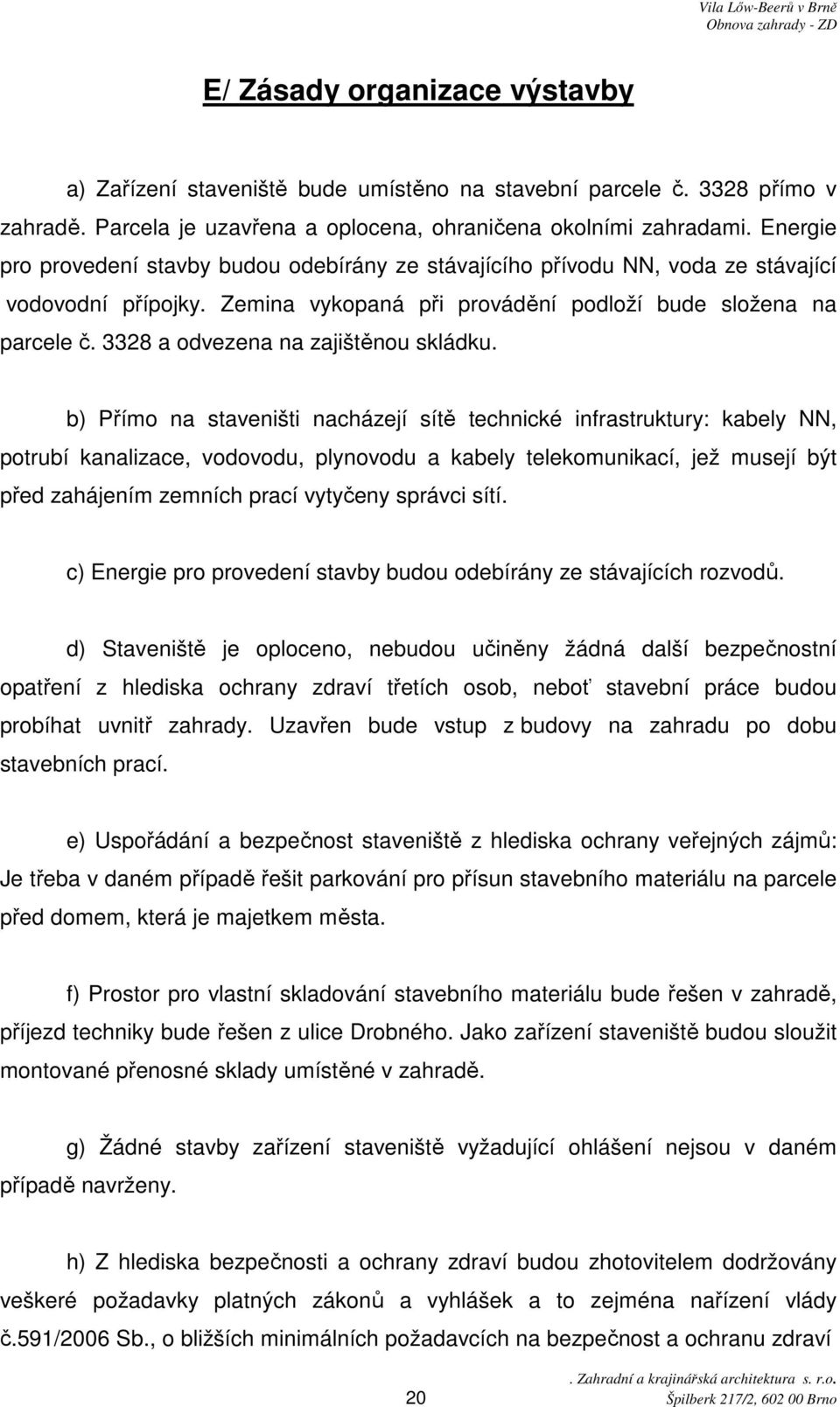

20 E/ Zásady organizace výstavby a) Zařízení staveniště bude umístěno na stavební parcele č přímo v zahradě. Parcela je uzavřena a oplocena, ohraničena okolními zahradami. Energie pro provedení stavby budou odebírány ze stávajícího přívodu NN, voda ze stávající vodovodní přípojky. Zemina vykopaná při provádění podloží bude složena na parcele č a odvezena na zajištěnou skládku. b) Přímo na staveništi nacházejí sítě technické infrastruktury: kabely NN, potrubí kanalizace, vodovodu, plynovodu a kabely telekomunikací, jež musejí být před zahájením zemních prací vytyčeny správci sítí. c) Energie pro provedení stavby budou odebírány ze stávajících rozvodů. d) Staveniště je oploceno, nebudou učiněny žádná další bezpečnostní opatření z hlediska ochrany zdraví třetích osob, neboť stavební práce budou probíhat uvnitř zahrady. Uzavřen bude vstup z budovy na zahradu po dobu stavebních prací. e) Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů: Je třeba v daném případě řešit parkování pro přísun stavebního materiálu na parcele před domem, která je majetkem města. f) Prostor pro vlastní skladování stavebního materiálu bude řešen v zahradě, příjezd techniky bude řešen z ulice Drobného. Jako zařízení staveniště budou sloužit montované přenosné sklady umístěné v zahradě. g) Žádné stavby zařízení staveniště vyžadující ohlášení nejsou v daném případě navrženy. h) Z hlediska bezpečnosti a ochrany zdraví budou zhotovitelem dodržovány veškeré požadavky platných zákonů a vyhlášek a to zejména nařízení vlády č.591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví 20 Špilberk 217/2, Brno

21 při práci na staveništích. Povinností zhotovitele je vytvořit podmínky k zajištění bezpečnosti práce. V průběhu výstavby budou použity pouze materiály s platnými certifikáty. Stroje a zařízení smí obsluhovat pouze řádně proškolené osoby nebo osoby oprávněné. Během stavební činnosti musejí být dodržovány předepsané technologické a pracovní postupy. Plán bezpečnosti a ochrany zdraví při práci na staveništi bude zpracován zhotovitelem dle 15 zákona č. 309/2006 Sb. Požadavky na zajištění staveniště: 1. Stavby, pracoviště a zařízení staveniště musí být ohrazeny nebo jinak zabezpečeny proti vstupu nepovolaných fyzických osob, při dodržení následujících zásad: -staveniště v zastavěném území musí být na jeho hranici souvisle oploceno do výšky nejméně 1,8 m. -nelze-li u prací prováděných na pozemních komunikacích z provozních nebo technologických důvodů ohrazení ani zábrany provést, musí být bezpečnost provozu a osob zajištěna jiným způsobem, například řízením provozu nebo střežením -nepoužívané otvory, prohlubně, jámy, propadliny a jiná místa, kde hrozí nebezpečí pádu fyzických osob, musí být zakryty, ohrazeny nebo zasypány. 2. Zhotovitel určí způsob zabezpečení staveniště proti vstupu nepovolaných fyzických osob, zajistí označení hranic staveniště tak, aby byly zřetelně rozeznatelné i za snížené viditelnosti, a stanoví lhůty kontrol tohoto zabezpečení. Zákaz vstupu nepovolaným fyzickým osobám musí být vyznačen bezpečnostní značkou na všech vstupech, a na přístupových komunikacích, které k nim vedou. 3. Nejsou-li požadavky na zabezpečení staveniště pro zrakově a pohybově postižené obsaženy v projektové dokumentaci, zajistí zhotovitel, aby náhradní komunikace a oplocení popřípadě ohrazení staveniště na veřejných prostranstvích a veřejně přístupných komunikacích 21 Špilberk 217/2, Brno
