1 energetická řešení pro úspory elektrické energie technologie pro zlepšení kvality energie

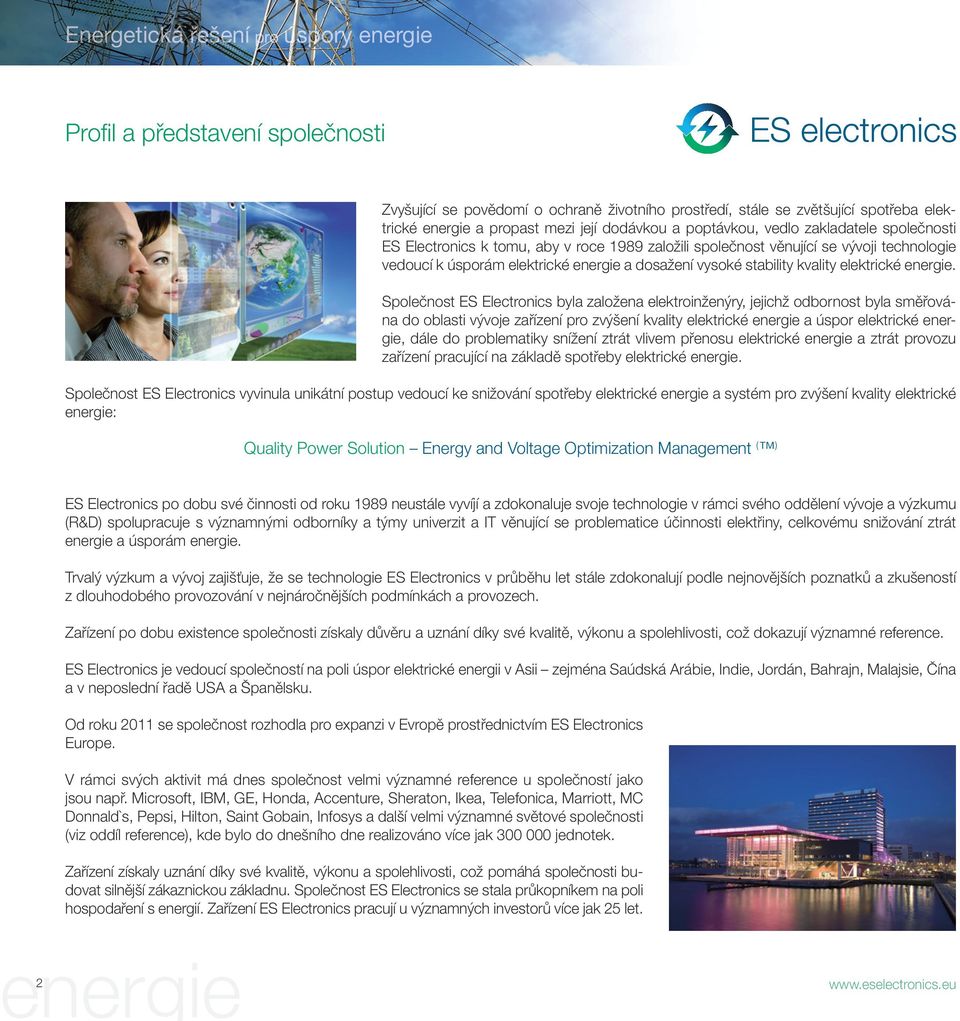

2 Energetická řešení pro úspory energie Profil a představení společnosti Zvyšující se povědomí o ochraně životního prostředí, stále se zvětšující spotřeba elektrické energie a propast mezi její dodávkou a poptávkou, vedlo zakladatele společnosti ES Electronics k tomu, aby v roce 1989 založili společnost věnující se vývoji technologie vedoucí k úsporám elektrické energie a dosažení vysoké stability kvality elektrické energie. Společnost ES Electronics byla založena elektroinženýry, jejichž odbornost byla směřována do oblasti vývoje zařízení pro zvýšení kvality elektrické energie a úspor elektrické energie, dále do problematiky snížení ztrát vlivem přenosu elektrické energie a ztrát provozu zařízení pracující na základě spotřeby elektrické energie. Společnost ES Electronics vyvinula unikátní postup vedoucí ke snižování spotřeby elektrické energie a systém pro zvýšení kvality elektrické energie: Quality Power Solution Energy and Voltage Optimization Management ( ) ES Electronics po dobu své činnosti od roku 1989 neustále vyvíjí a zdokonaluje svoje technologie v rámci svého oddělení vývoje a výzkumu (R&D) spolupracuje s významnými odborníky a týmy univerzit a IT věnující se problematice účinnosti elektřiny, celkovému snižování ztrát energie a úsporám energie. Trvalý výzkum a vývoj zajišťuje, že se technologie ES Electronics v průběhu let stále zdokonalují podle nejnovějších poznatků a zkušeností z dlouhodobého provozování v nejnáročnějších podmínkách a provozech. Zařízení po dobu existence společnosti získaly důvěru a uznání díky své kvalitě, výkonu a spolehlivosti, což dokazují významné reference. ES Electronics je vedoucí společností na poli úspor elektrické energii v Asii zejména Saúdská Arábie, Indie, Jordán, Bahrajn, Malajsie, Čína a v neposlední řadě USA a Španělsku. Od roku 2011 se společnost rozhodla pro expanzi v Evropě prostřednictvím ES Electronics Europe. V rámci svých aktivit má dnes společnost velmi významné reference u společností jako jsou např. Microsoft, IBM, GE, Honda, Accenture, Sheraton, Ikea, Telefonica, Marriott, MC Donnald`s, Pepsi, Hilton, Saint Gobain, Infosys a další velmi významné světové společnosti (viz oddíl reference), kde bylo do dnešního dne realizováno více jak jednotek. Zařízení získaly uznání díky své kvalitě, výkonu a spolehlivosti, což pomáhá společnosti budovat silnější zákaznickou základnu. Společnost ES Electronics se stala průkopníkem na poli hospodaření s energií. Zařízení ES Electronics pracují u významných investorů více jak 25 let. energie 2

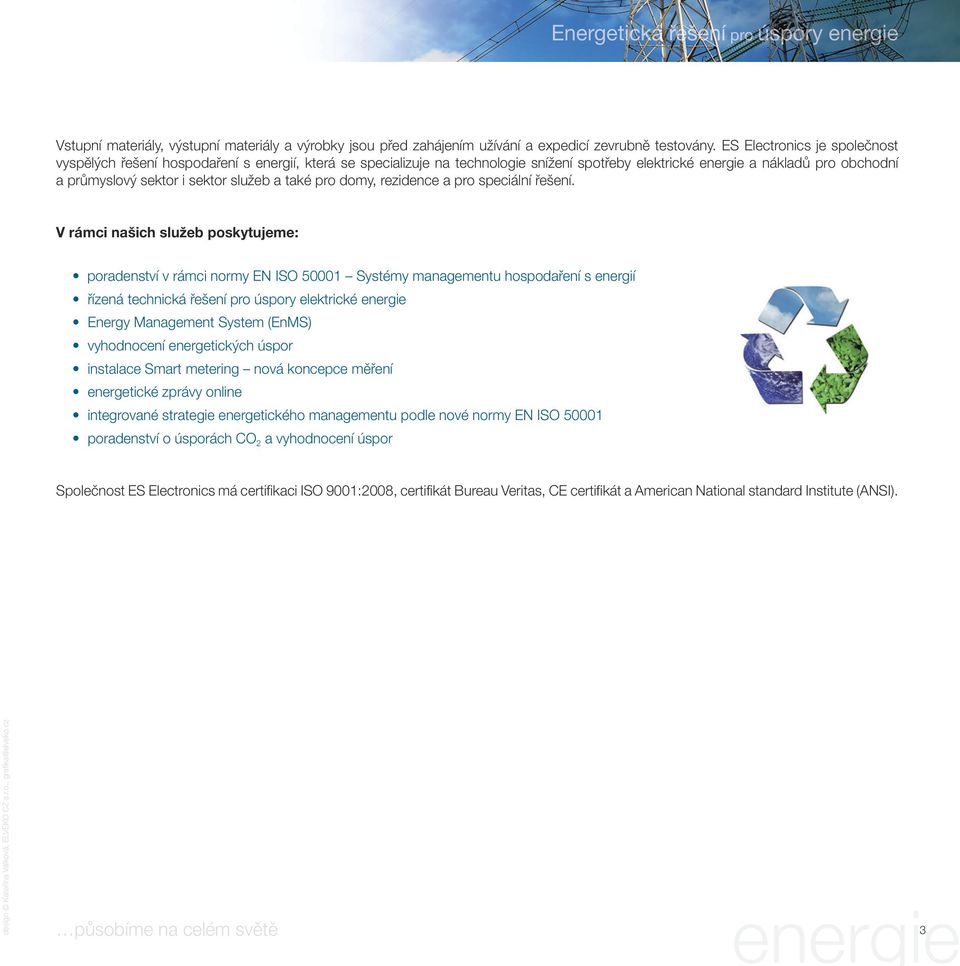

3 Energetická řešení pro úspory energie Vstupní materiály, výstupní materiály a výrobky jsou před zahájením užívání a expedicí zevrubně testovány. ES Electronics je společnost vyspělých řešení hospodaření s energií, která se specializuje na technologie snížení spotřeby elektrické energie a nákladů pro obchodní a průmyslový sektor i sektor služeb a také pro domy, rezidence a pro speciální řešení. V rámci našich služeb poskytujeme: poradenství v rámci normy EN ISO Systémy managementu hospodaření s energií řízená technická řešení pro úspory elektrické energie Energy Management System (EnMS) vyhodnocení energetických úspor instalace Smart metering nová koncepce měření energetické zprávy online integrované strategie energetického managementu podle nové normy EN ISO poradenství o úsporách CO 2 a vyhodnocení úspor Společnost ES Electronics má certifikaci ISO 9001:2008, certifikát Bureau Veritas, CE certifikát a American National standard Institute (ANSI). design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě energie 3

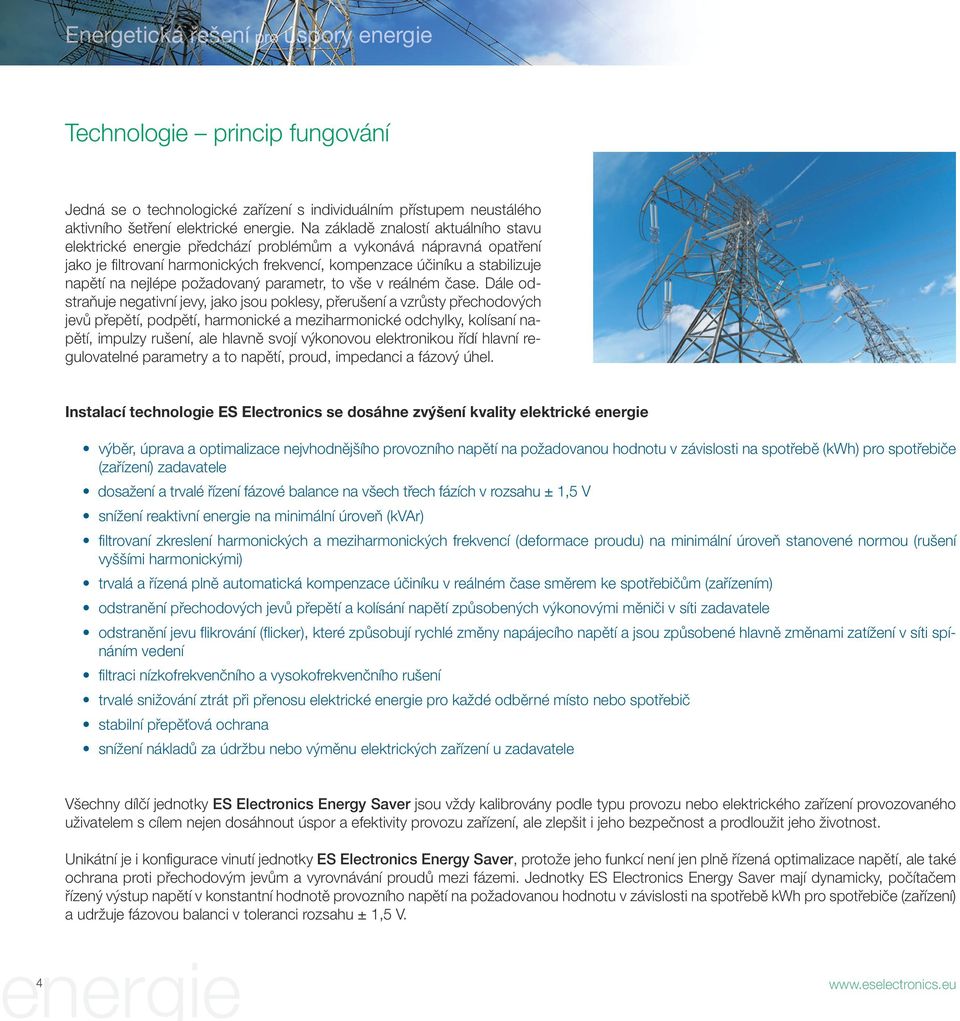

4 energie 4 Energetická řešení pro úspory energie Technologie princip fungování Jedná se o technologické zařízení s individuálním přístupem neustálého aktivního šetření elektrické energie. Na základě znalostí aktuálního stavu elektrické energie předchází problémům a vykonává nápravná opatření jako je filtrovaní harmonických frekvencí, kompenzace účiníku a stabilizuje napětí na nejlépe požadovaný parametr, to vše v reálném čase. Dále odstraňuje negativní jevy, jako jsou poklesy, přerušení a vzrůsty přechodových jevů přepětí, podpětí, harmonické a meziharmonické odchylky, kolísaní napětí, impulzy rušení, ale hlavně svojí výkonovou elektronikou řídí hlavní regulovatelné parametry a to napětí, proud, impedanci a fázový úhel. Instalací technologie ES Electronics se dosáhne zvýšení kvality elektrické energie výběr, úprava a optimalizace nejvhodnějšího provozního napětí na požadovanou hodnotu v závislosti na spotřebě (kwh) pro spotřebiče (zařízení) zadavatele dosažení a trvalé řízení fázové balance na všech třech fázích v rozsahu ± 1,5 V snížení reaktivní energie na minimální úroveň (kvar) filtrovaní zkreslení harmonických a meziharmonických frekvencí (deformace proudu) na minimální úroveň stanovené normou (rušení vyššími harmonickými) trvalá a řízená plně automatická kompenzace účiníku v reálném čase směrem ke spotřebičům (zařízením) odstranění přechodových jevů přepětí a kolísání napětí způsobených výkonovými měniči v síti zadavatele odstranění jevu flikrování (flicker), které způsobují rychlé změny napájecího napětí a jsou způsobené hlavně změnami zatížení v síti spínáním vedení filtraci nízkofrekvenčního a vysokofrekvenčního rušení trvalé snižování ztrát při přenosu elektrické energie pro každé odběrné místo nebo spotřebič stabilní přepěťová ochrana snížení nákladů za údržbu nebo výměnu elektrických zařízení u zadavatele Všechny dílčí jednotky ES Electronics Energy Saver jsou vždy kalibrovány podle typu provozu nebo elektrického zařízení provozovaného uživatelem s cílem nejen dosáhnout úspor a efektivity provozu zařízení, ale zlepšit i jeho bezpečnost a prodloužit jeho životnost. Unikátní je i konfigurace vinutí jednotky ES Electronics Energy Saver, protože jeho funkcí není jen plně řízená optimalizace napětí, ale také ochrana proti přechodovým jevům a vyrovnávání proudů mezi fázemi. Jednotky ES Electronics Energy Saver mají dynamicky, počítačem řízený výstup napětí v konstantní hodnotě provozního napětí na požadovanou hodnotu v závislosti na spotřebě kwh pro spotřebiče (zařízení) a udržuje fázovou balanci v toleranci rozsahu ± 1,5 V.

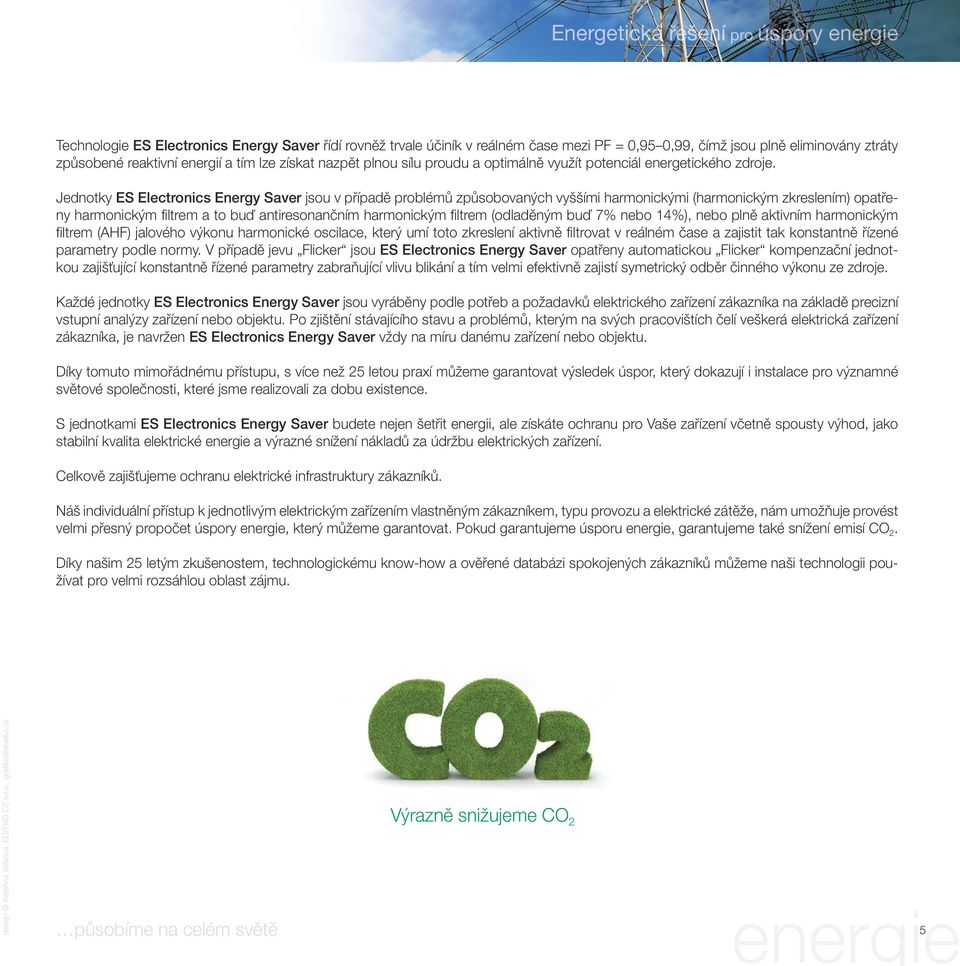

5 Energetická řešení pro úspory energie Technologie ES Electronics Energy Saver řídí rovněž trvale účiník v reálném čase mezi PF = 0,95 0,99, čímž jsou plně eliminovány ztráty způsobené reaktivní energií a tím lze získat nazpět plnou sílu proudu a optimálně využít potenciál energetického zdroje. Jednotky ES Electronics Energy Saver jsou v případě problémů způsobovaných vyššími harmonickými (harmonickým zkreslením) opatřeny harmonickým filtrem a to buď antiresonančním harmonickým filtrem (odladěným buď 7% nebo 14%), nebo plně aktivním harmonickým filtrem (AHF) jalového výkonu harmonické oscilace, který umí toto zkreslení aktivně filtrovat v reálném čase a zajistit tak konstantně řízené parametry podle normy. V případě jevu Flicker jsou ES Electronics Energy Saver opatřeny automatickou Flicker kompenzační jednotkou zajišťující konstantně řízené parametry zabraňující vlivu blikání a tím velmi efektivně zajistí symetrický odběr činného výkonu ze zdroje. Každé jednotky ES Electronics Energy Saver jsou vyráběny podle potřeb a požadavků elektrického zařízení zákazníka na základě precizní vstupní analýzy zařízení nebo objektu. Po zjištění stávajícího stavu a problémů, kterým na svých pracovištích čelí veškerá elektrická zařízení zákazníka, je navržen ES Electronics Energy Saver vždy na míru danému zařízení nebo objektu. Díky tomuto mimořádnému přístupu, s více než 25 letou praxí můžeme garantovat výsledek úspor, který dokazují i instalace pro významné světové společnosti, které jsme realizovali za dobu existence. S jednotkami ES Electronics Energy Saver budete nejen šetřit energii, ale získáte ochranu pro Vaše zařízení včetně spousty výhod, jako stabilní kvalita elektrické energie a výrazné snížení nákladů za údržbu elektrických zařízení. Celkově zajišťujeme ochranu elektrické infrastruktury zákazníků. Náš individuální přístup k jednotlivým elektrickým zařízením vlastněným zákazníkem, typu provozu a elektrické zátěže, nám umožňuje provést velmi přesný propočet úspory energie, který můžeme garantovat. Pokud garantujeme úsporu energie, garantujeme také snížení emisí CO 2. Díky našim 25 letým zkušenostem, technologickému know-how a ověřené databázi spokojených zákazníků můžeme naši technologii používat pro velmi rozsáhlou oblast zájmu. design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě Výrazně snižujeme CO 2 energie 5

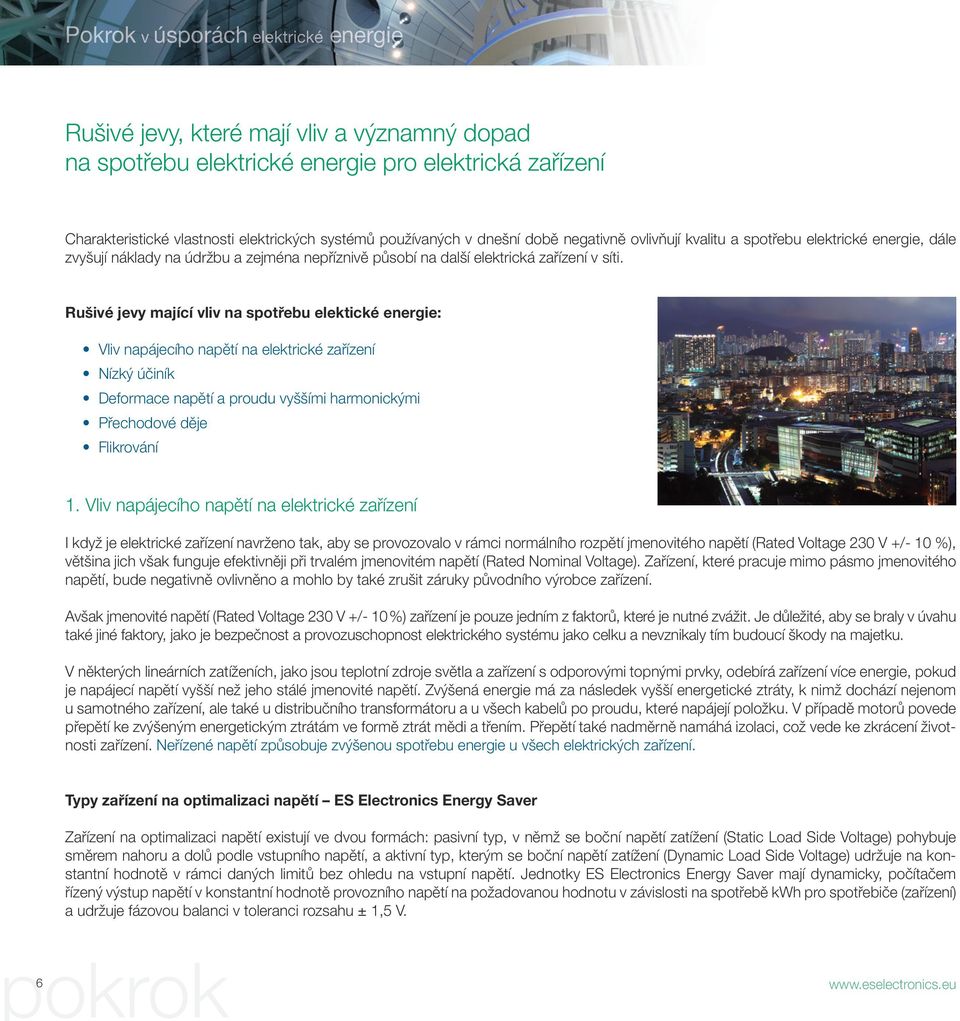

6 Pokrok v úsporách elektrické energie Rušivé jevy, které mají vliv a významný dopad na spotřebu elektrické energie pro elektrická zařízení Charakteristické vlastnosti elektrických systémů používaných v dnešní době negativně ovlivňují kvalitu a spotřebu elektrické energie, dále zvyšují náklady na údržbu a zejména nepříznivě působí na další elektrická zařízení v síti. Rušivé jevy mající vliv na spotřebu elektické energie: Vliv napájecího napětí na elektrické zařízení Nízký účiník Deformace napětí a proudu vyššími harmonickými Přechodové děje Flikrování 1. Vliv napájecího napětí na elektrické zařízení I když je elektrické zařízení navrženo tak, aby se provozovalo v rámci normálního rozpětí jmenovitého napětí (Rated Voltage 230 V +/- 10 %), většina jich však funguje efektivněji při trvalém jmenovitém napětí (Rated Nominal Voltage). Zařízení, které pracuje mimo pásmo jmenovitého napětí, bude negativně ovlivněno a mohlo by také zrušit záruky původního výrobce zařízení. Avšak jmenovité napětí (Rated Voltage 230 V +/- 10 %) zařízení je pouze jedním z faktorů, které je nutné zvážit. Je důležité, aby se braly v úvahu také jiné faktory, jako je bezpečnost a provozuschopnost elektrického systému jako celku a nevznikaly tím budoucí škody na majetku. V některých lineárních zatíženích, jako jsou teplotní zdroje světla a zařízení s odporovými topnými prvky, odebírá zařízení více energie, pokud je napájecí napětí vyšší než jeho stálé jmenovité napětí. Zvýšená energie má za následek vyšší energetické ztráty, k nimž dochází nejenom u samotného zařízení, ale také u distribučního transformátoru a u všech kabelů po proudu, které napájejí položku. V případě motorů povede přepětí ke zvýšeným energetickým ztrátám ve formě ztrát mědi a třením. Přepětí také nadměrně namáhá izolaci, což vede ke zkrácení životnosti zařízení. Neřízené napětí způsobuje zvýšenou spotřebu energie u všech elektrických zařízení. Typy zařízení na optimalizaci napětí ES Electronics Energy Saver Zařízení na optimalizaci napětí existují ve dvou formách: pasivní typ, v němž se boční napětí zatížení (Static Load Side Voltage) pohybuje směrem nahoru a dolů podle vstupního napětí, a aktivní typ, kterým se boční napětí zatížení (Dynamic Load Side Voltage) udržuje na konstantní hodnotě v rámci daných limitů bez ohledu na vstupní napětí. Jednotky ES Electronics Energy Saver mají dynamicky, počítačem řízený výstup napětí v konstantní hodnotě provozního napětí na požadovanou hodnotu v závislosti na spotřebě kwh pro spotřebiče (zařízení) a udržuje fázovou balanci v toleranci rozsahu ± 1,5 V. pokrok 6

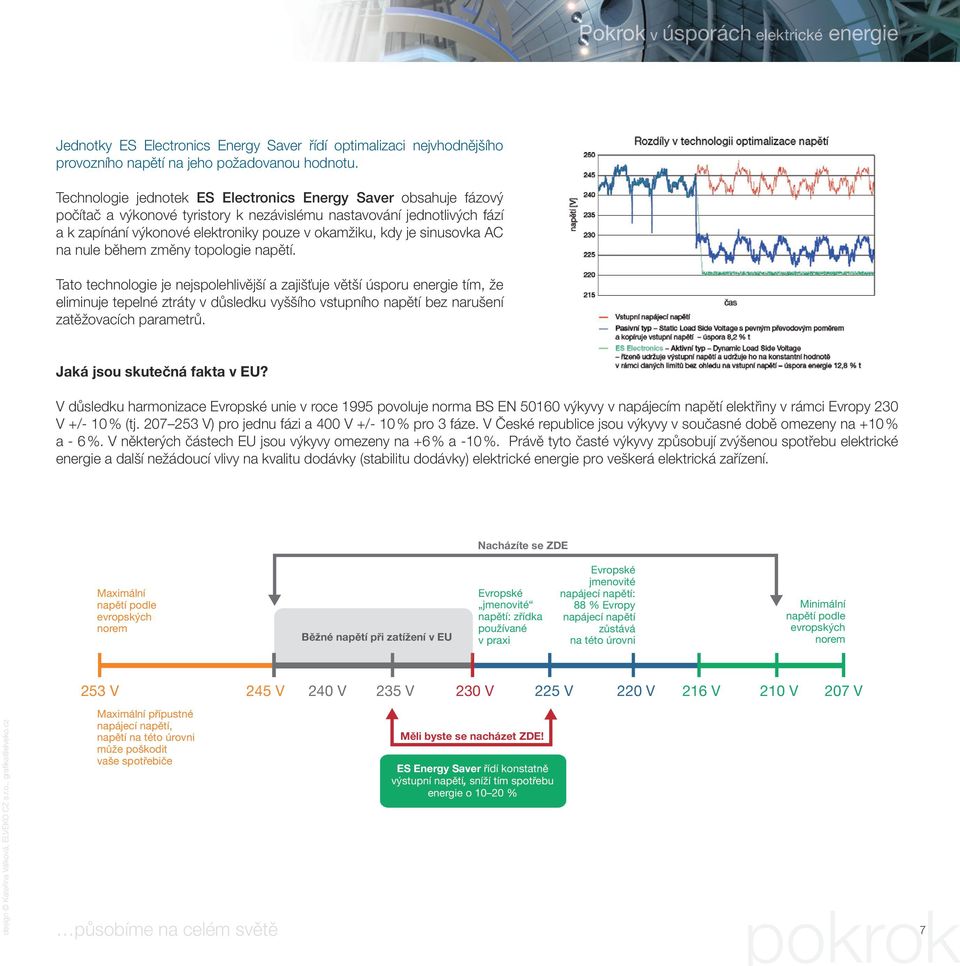

7 Pokrok v úsporách elektrické energie Jednotky ES Electronics Energy Saver řídí optimalizaci nejvhodnějšího provozního napětí na jeho požadovanou hodnotu. Technologie jednotek ES Electronics Energy Saver obsahuje fázový počítač a výkonové tyristory k nezávislému nastavování jednotlivých fází a k zapínání výkonové elektroniky pouze v okamžiku, kdy je sinusovka AC na nule během změny topologie napětí. Tato technologie je nejspolehlivější a zajišťuje větší úsporu energie tím, že eliminuje tepelné ztráty v důsledku vyššího vstupního napětí bez narušení zatěžovacích parametrů. Jaká jsou skutečná fakta v EU? V důsledku harmonizace Evropské unie v roce 1995 povoluje norma BS EN výkyvy v napájecím napětí elektřiny v rámci Evropy 230 V +/- 10 % (tj V) pro jednu fázi a 400 V +/- 10 % pro 3 fáze. V České republice jsou výkyvy v současné době omezeny na +10 % a - 6 %. V některých částech EU jsou výkyvy omezeny na +6 % a -10 %. Právě tyto časté výkyvy způsobují zvýšenou spotřebu elektrické energie a další nežádoucí vlivy na kvalitu dodávky (stabilitu dodávky) elektrické energie pro veškerá elektrická zařízení. Nacházíte se ZDE Maximální napětí podle evropských norem Běžné napětí při zatížení v EU Evropské jmenovité napětí: zřídka používané v praxi Evropské jmenovité napájecí napětí: 88 % Evropy napájecí napětí zůstává na této úrovni Minimální napětí podle evropských norem design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz 253 V Maximální přípustné napájecí napětí, napětí na této úrovni může poškodit vaše spotřebiče působíme na celém světě 245 V 240 V 235 V 230 V 225 V 220 V 216 V 210 V 207 V Měli byste se nacházet ZDE! ES Energy Saver řídí konstatně výstupní napětí, sníží tím spotřebu energie o % pokrok 7

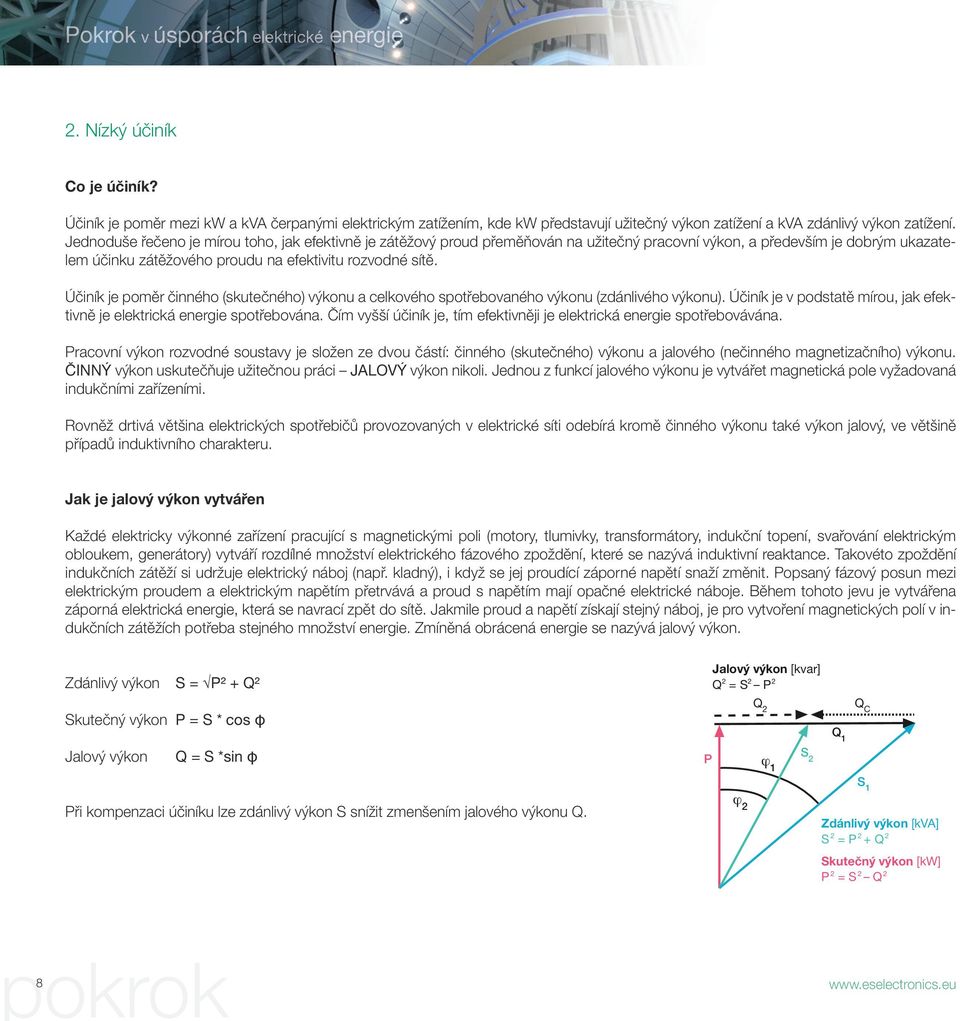

8 Pokrok v úsporách elektrické energie 2. Nízký účiník Co je účiník? Účiník je poměr mezi kw a kva čerpanými elektrickým zatížením, kde kw představují užitečný výkon zatížení a kva zdánlivý výkon zatížení. Jednoduše řečeno je mírou toho, jak efektivně je zátěžový proud přeměňován na užitečný pracovní výkon, a především je dobrým ukazatelem účinku zátěžového proudu na efektivitu rozvodné sítě. Účiník je poměr činného (skutečného) výkonu a celkového spotřebovaného výkonu (zdánlivého výkonu). Účiník je v podstatě mírou, jak efektivně je elektrická energie spotřebována. Čím vyšší účiník je, tím efektivněji je elektrická energie spotřebovávána. Pracovní výkon rozvodné soustavy je složen ze dvou částí: činného (skutečného) výkonu a jalového (nečinného magnetizačního) výkonu. Činný výkon uskutečňuje užitečnou práci JALOVÝ výkon nikoli. Jednou z funkcí jalového výkonu je vytvářet magnetická pole vyžadovaná indukčními zařízeními. Rovněž drtivá většina elektrických spotřebičů provozovaných v elektrické síti odebírá kromě činného výkonu také výkon jalový, ve většině případů induktivního charakteru. Jak je jalový výkon vytvářen Každé elektricky výkonné zařízení pracující s magnetickými poli (motory, tlumivky, transformátory, indukční topení, svařování elektrickým obloukem, generátory) vytváří rozdílné množství elektrického fázového zpoždění, které se nazývá induktivní reaktance. Takovéto zpoždění indukčních zátěží si udržuje elektrický náboj (např. kladný), i když se jej proudící záporné napětí snaží změnit. Popsaný fázový posun mezi elektrickým proudem a elektrickým napětím přetrvává a proud s napětím mají opačné elektrické náboje. Během tohoto jevu je vytvářena záporná elektrická energie, která se navrací zpět do sítě. Jakmile proud a napětí získají stejný náboj, je pro vytvoření magnetických polí v indukčních zátěžích potřeba stejného množství energie. Zmíněná obrácená energie se nazývá jalový výkon. Zdánlivý výkon S = P² + Q² Jalový výkon [kvar] Q 2 = S 2 P 2 Skutečný výkon P = S * cos φ Q 2 Q C Q 1 Jalový výkon Q = S *sin φ P ϕ 1 S 2 S 1 Při kompenzaci účiníku lze zdánlivý výkon S snížit zmenšením jalového výkonu Q. ϕ 2 Zdánlivý výkon [kva] S 2 = P 2 + Q 2 Skutečný výkon [kw] P 2 = S 2 Q 2 pokrok 8

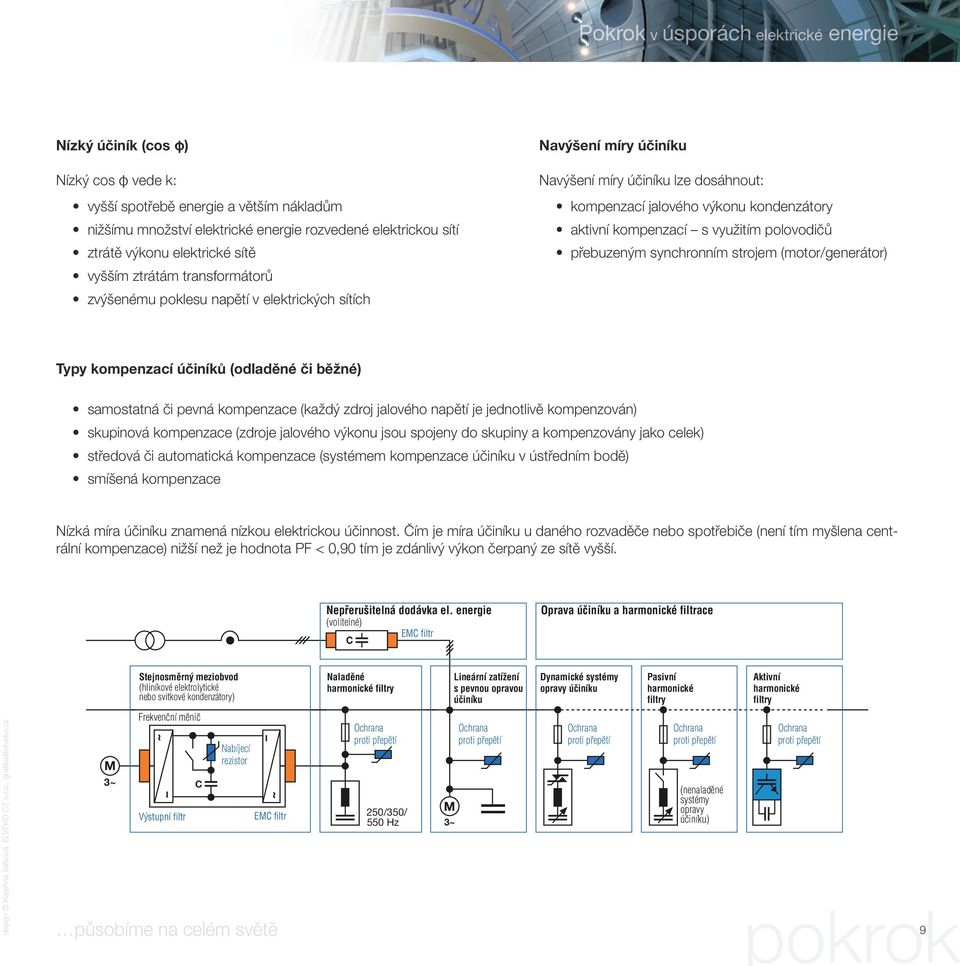

9 Pokrok v úsporách elektrické energie Nízký účiník (cos φ) Nízký cos φ vede k: vyšší spotřebě energie a větším nákladům nižšímu množství elektrické energie rozvedené elektrickou sítí ztrátě výkonu elektrické sítě vyšším ztrátám transformátorů zvýšenému poklesu napětí v elektrických sítích Navýšení míry účiníku Navýšení míry účiníku lze dosáhnout: kompenzací jalového výkonu kondenzátory aktivní kompenzací s využitím polovodičů přebuzeným synchronním strojem (motor/generátor) Typy kompenzací účiníků (odladěné či běžné) samostatná či pevná kompenzace (každý zdroj jalového napětí je jednotlivě kompenzován) skupinová kompenzace (zdroje jalového výkonu jsou spojeny do skupiny a kompenzovány jako celek) středová či automatická kompenzace (systémem kompenzace účiníku v ústředním bodě) smíšená kompenzace Nízká míra účiníku znamená nízkou elektrickou účinnost. Čím je míra účiníku u daného rozvaděče nebo spotřebiče (není tím myšlena centrální kompenzace) nižší než je hodnota PF < 0,90 tím je zdánlivý výkon čerpaný ze sítě vyšší. Nepřerušitelná dodávka el. energie (volitelné) EMC filtr C Oprava účiníku a harmonické filtrace Stejnosměrný meziobvod (hliníkové elektrolytické nebo svitkové kondenzátory) Naladěné harmonické filtry Lineární zatížení s pevnou opravou účiníku Dynamické systémy opravy účiníku Pasivní harmonické filtry Aktivní harmonické filtry design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz M 3~ Frekvenční měnič Výstupní filtr působíme na celém světě C Nabíjecí rezistor EMC filtr Ochrana proti přepětí 250/350/ 550 Hz M 3~ Ochrana proti přepětí Ochrana proti přepětí Ochrana proti přepětí (nenaladěné systémy opravy účiníku) Ochrana proti přepětí pokrok 9

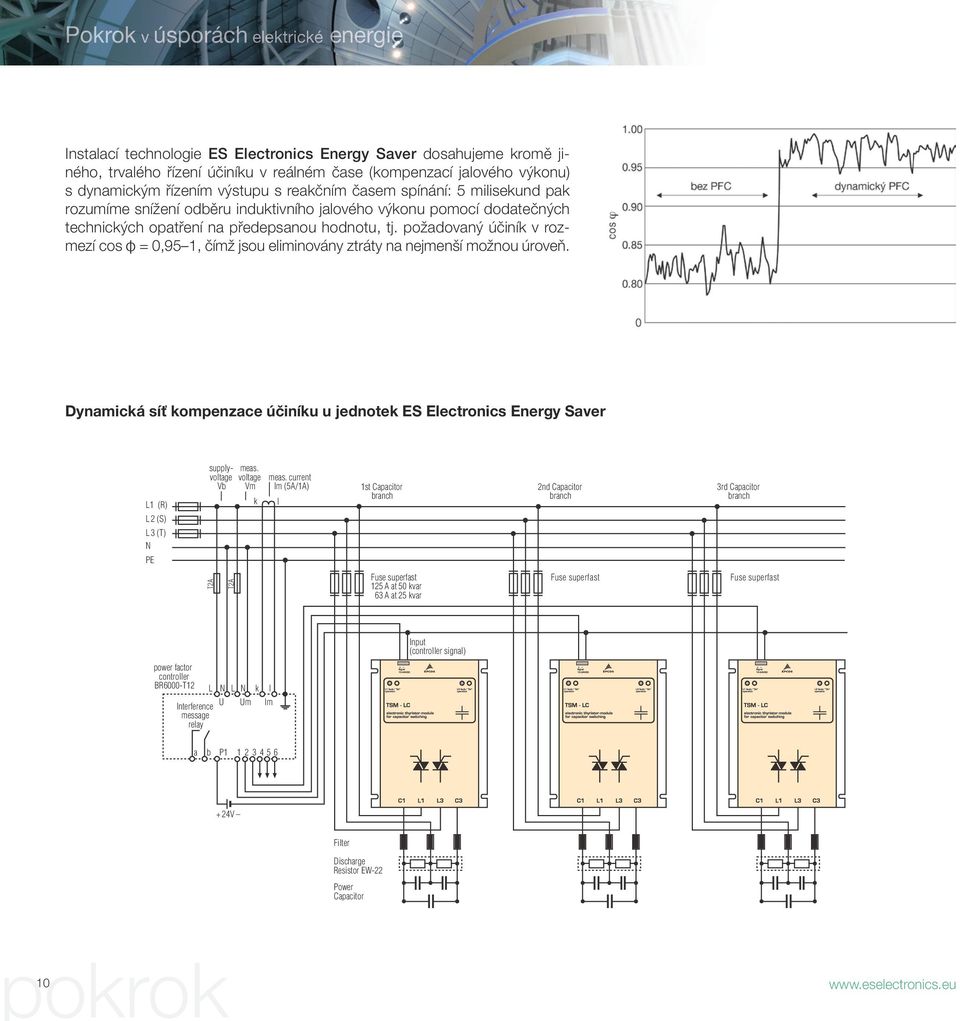

10 Pokrok v úsporách elektrické energie Instalací technologie ES Electronics Energy Saver dosahujeme kromě jiného, trvalého řízení účiníku v reálném čase (kompenzací jalového výkonu) s dynamickým řízením výstupu s reakčním časem spínání: 5 milisekund pak rozumíme snížení odběru induktivního jalového výkonu pomocí dodatečných technických opatření na předepsanou hodnotu, tj. požadovaný účiník v rozmezí cos φ = 0,95 1, čímž jsou eliminovány ztráty na nejmenší možnou úroveň. Dynamická síť kompenzace účiníku u jednotek ES Electronics Energy Saver L1 (R) L2 (S) L3 (T) N supplyvoltage voltage meas. Vb Vm k meas. current Im (5A/1A) l 1st Capacitor branch 2nd Capacitor branch 3rd Capacitor branch PE T2A T2A Fuse superfast 125 A at 50 kvar 63 A at 25 kvar Fuse superfast Fuse superfast Input (controller signal) power factor controller BR6000-T12 Interference message relay L N L N k l U Um lm a b P V Filter Discharge Resistor EW-22 Power Capacitor pokrok 10

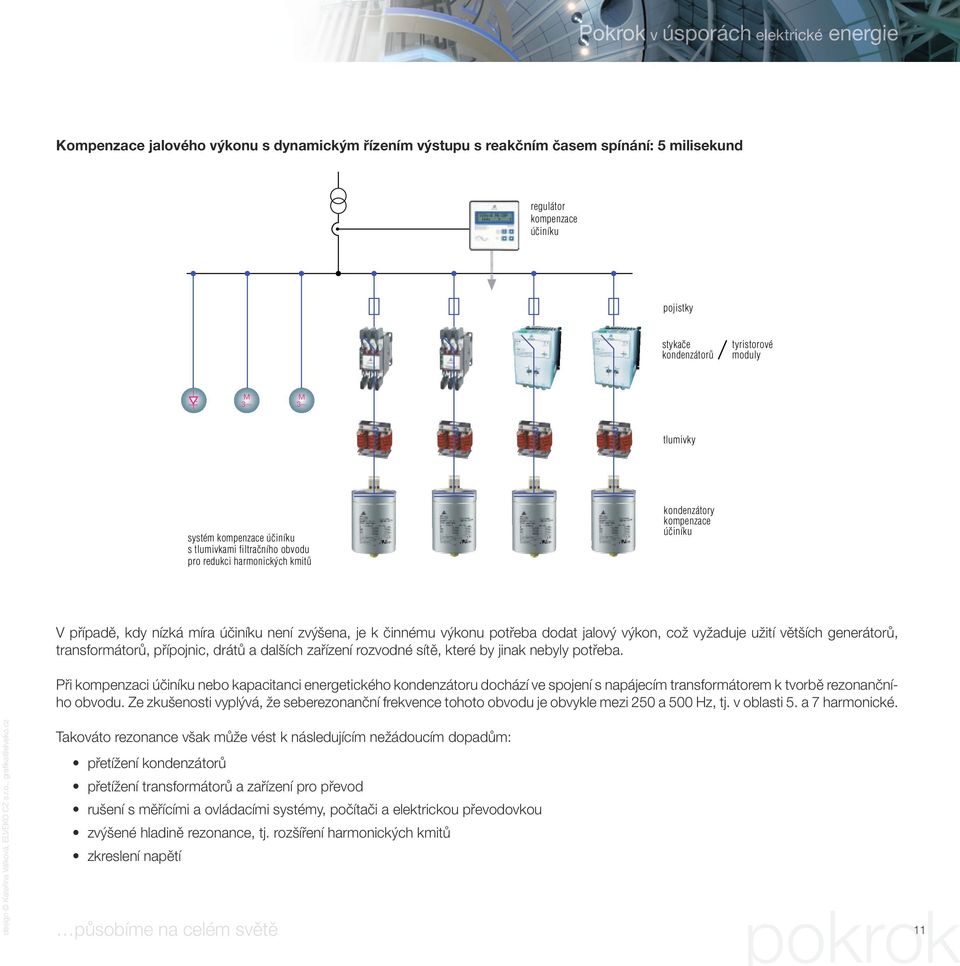

11 Pokrok v úsporách elektrické energie Kompenzace jalového výkonu s dynamickým řízením výstupu s reakčním časem spínání: 5 milisekund regulátor kompenzace účiníku pojistky stykače kondenzátorů tyristorové moduly M 3 M 3 tlumivky systém kompenzace účiníku s tlumivkami filtračního obvodu pro redukci harmonických kmitů kondenzátory kompenzace účiníku V případě, kdy nízká míra účiníku není zvýšena, je k činnému výkonu potřeba dodat jalový výkon, což vyžaduje užití větších generátorů, transformátorů, přípojnic, drátů a dalších zařízení rozvodné sítě, které by jinak nebyly potřeba. Při kompenzaci účiníku nebo kapacitanci energetického kondenzátoru dochází ve spojení s napájecím transformátorem k tvorbě rezonančního obvodu. Ze zkušenosti vyplývá, že seberezonanční frekvence tohoto obvodu je obvykle mezi 250 a 500 Hz, tj. v oblasti 5. a 7 harmonické. design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz Takováto rezonance však může vést k následujícím nežádoucím dopadům: přetížení kondenzátorů přetížení transformátorů a zařízení pro převod rušení s měřícími a ovládacími systémy, počítači a elektrickou převodovkou zvýšené hladině rezonance, tj. rozšíření harmonických kmitů zkreslení napětí působíme na celém světě pokrok 11

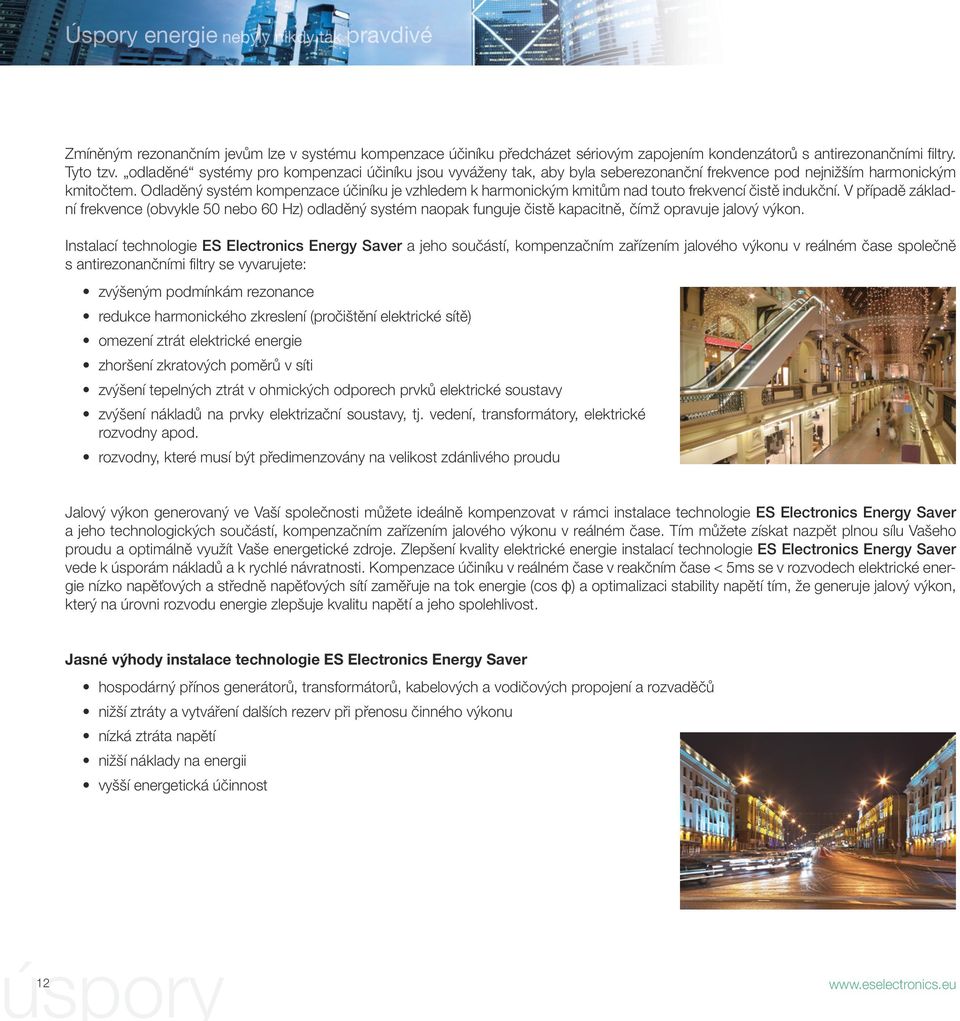

12 Úspory energie nebyly nikdy tak pravdivé Zmíněným rezonančním jevům lze v systému kompenzace účiníku předcházet sériovým zapojením kondenzátorů s antirezonančními filtry. Tyto tzv. odladěné systémy pro kompenzaci účiníku jsou vyváženy tak, aby byla seberezonanční frekvence pod nejnižším harmonickým kmitočtem. Odladěný systém kompenzace účiníku je vzhledem k harmonickým kmitům nad touto frekvencí čistě indukční. V případě základní frekvence (obvykle 50 nebo 60 Hz) odladěný systém naopak funguje čistě kapacitně, čímž opravuje jalový výkon. Instalací technologie ES Electronics Energy Saver a jeho součástí, kompenzačním zařízením jalového výkonu v reálném čase společně s antirezonančními filtry se vyvarujete: zvýšeným podmínkám rezonance redukce harmonického zkreslení (pročištění elektrické sítě) omezení ztrát elektrické energie zhoršení zkratových poměrů v síti zvýšení tepelných ztrát v ohmických odporech prvků elektrické soustavy zvýšení nákladů na prvky elektrizační soustavy, tj. vedení, transformátory, elektrické rozvodny apod. rozvodny, které musí být předimenzovány na velikost zdánlivého proudu Jalový výkon generovaný ve Vaší společnosti můžete ideálně kompenzovat v rámci instalace technologie ES Electronics Energy Saver a jeho technologických součástí, kompenzačním zařízením jalového výkonu v reálném čase. Tím můžete získat nazpět plnou sílu Vašeho proudu a optimálně využít Vaše energetické zdroje. Zlepšení kvality elektrické energie instalací technologie ES Electronics Energy Saver vede k úsporám nákladů a k rychlé návratnosti. Kompenzace účiníku v reálném čase v reakčním čase < 5ms se v rozvodech elektrické energie nízko napěťových a středně napěťových sítí zaměřuje na tok energie (cos φ) a optimalizaci stability napětí tím, že generuje jalový výkon, který na úrovni rozvodu energie zlepšuje kvalitu napětí a jeho spolehlivost. Jasné výhody instalace technologie ES Electronics Energy Saver hospodárný přínos generátorů, transformátorů, kabelových a vodičových propojení a rozvaděčů nižší ztráty a vytváření dalších rezerv při přenosu činného výkonu nízká ztráta napětí nižší náklady na energii vyšší energetická účinnost úspory 12

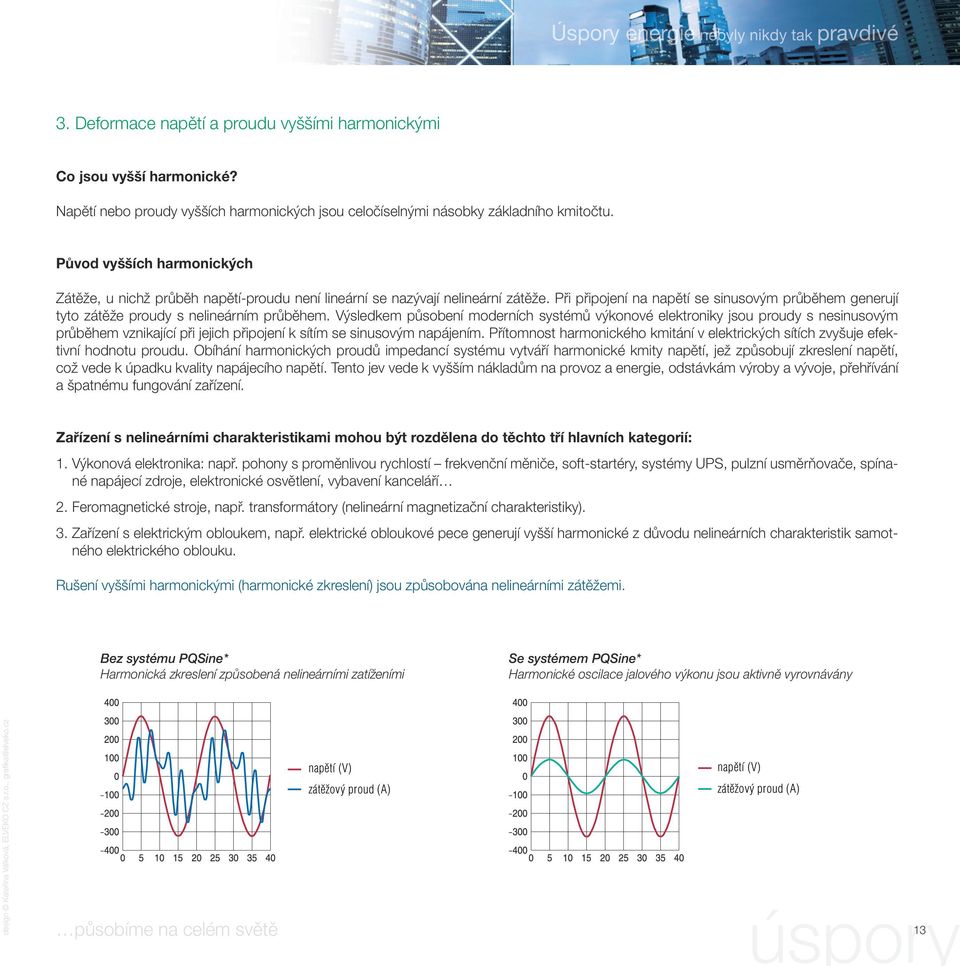

13 Úspory energie nebyly nikdy tak pravdivé 3. Deformace napětí a proudu vyššími harmonickými Co jsou vyšší harmonické? Napětí nebo proudy vyšších harmonických jsou celočíselnými násobky základního kmitočtu. Původ vyšších harmonických Zátěže, u nichž průběh napětí-proudu není lineární se nazývají nelineární zátěže. Při připojení na napětí se sinusovým průběhem generují tyto zátěže proudy s nelineárním průběhem. Výsledkem působení moderních systémů výkonové elektroniky jsou proudy s nesinusovým průběhem vznikající při jejich připojení k sítím se sinusovým napájením. Přítomnost harmonického kmitání v elektrických sítích zvyšuje efektivní hodnotu proudu. Obíhání harmonických proudů impedancí systému vytváří harmonické kmity napětí, jež způsobují zkreslení napětí, což vede k úpadku kvality napájecího napětí. Tento jev vede k vyšším nákladům na provoz a energie, odstávkám výroby a vývoje, přehřívání a špatnému fungování zařízení. Zařízení s nelineárními charakteristikami mohou být rozdělena do těchto tří hlavních kategorií: 1. Výkonová elektronika: např. pohony s proměnlivou rychlostí frekvenční měniče, soft-startéry, systémy UPS, pulzní usměrňovače, spínané napájecí zdroje, elektronické osvětlení, vybavení kanceláří 2. Feromagnetické stroje, např. transformátory (nelineární magnetizační charakteristiky). 3. Zařízení s elektrickým obloukem, např. elektrické obloukové pece generují vyšší harmonické z důvodu nelineárních charakteristik samotného elektrického oblouku. Rušení vyššími harmonickými (harmonické zkreslení) jsou způsobována nelineárními zátěžemi. Bez systému PQSine* Harmonická zkreslení způsobená nelineárními zatíženími Se systémem PQSine* Harmonické oscilace jalového výkonu jsou aktivně vyrovnávány design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě napětí (V) zátěžový proud (A) napětí (V) zátěžový proud (A) úspory 13

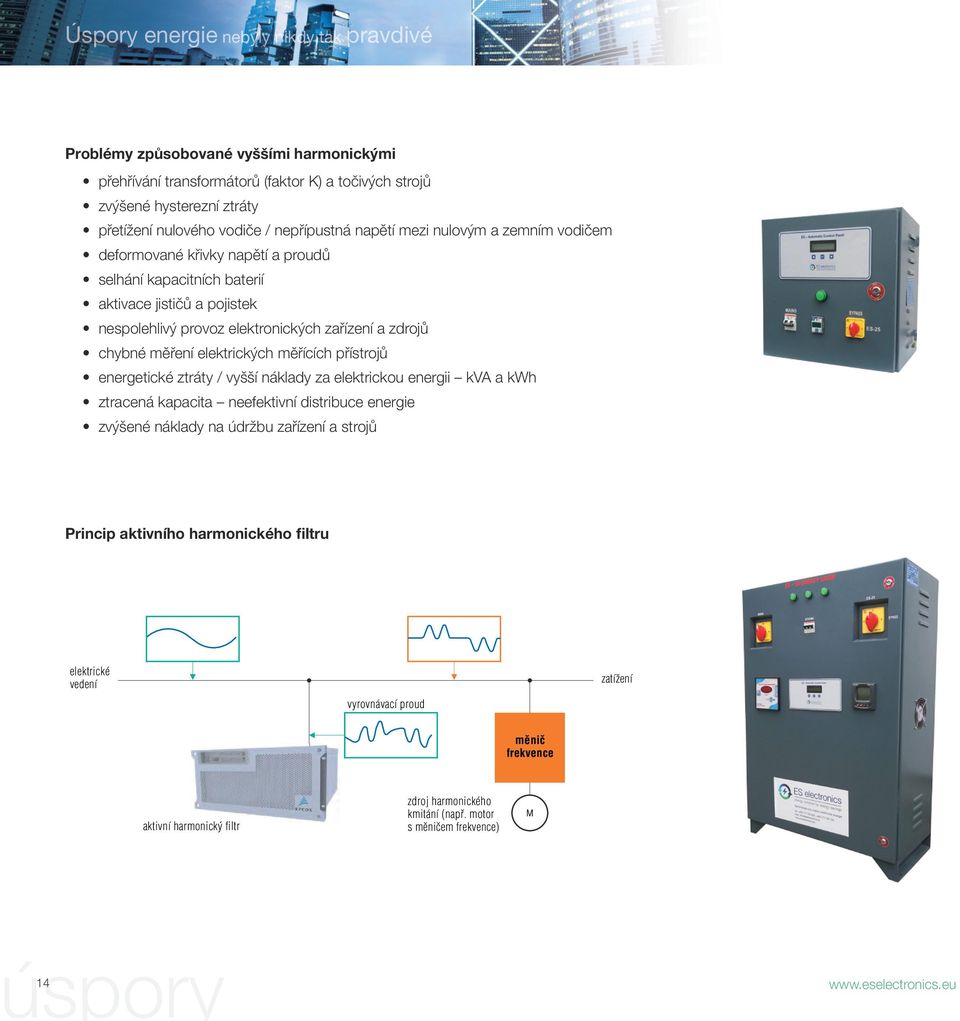

14 Úspory energie nebyly nikdy tak pravdivé Problémy způsobované vyššími harmonickými přehřívání transformátorů (faktor K) a točivých strojů zvýšené hysterezní ztráty přetížení nulového vodiče / nepřípustná napětí mezi nulovým a zemním vodičem deformované křivky napětí a proudů selhání kapacitních baterií aktivace jističů a pojistek nespolehlivý provoz elektronických zařízení a zdrojů chybné měření elektrických měřících přístrojů energetické ztráty / vyšší náklady za elektrickou energii kva a kwh ztracená kapacita neefektivní distribuce energie zvýšené náklady na údržbu zařízení a strojů Princip aktivního harmonického filtru elektrické vedení vyrovnávací proud zatížení měnič frekvence aktivní harmonický filtr zdroj harmonického kmitání (např. motor s měničem frekvence) úspory 14

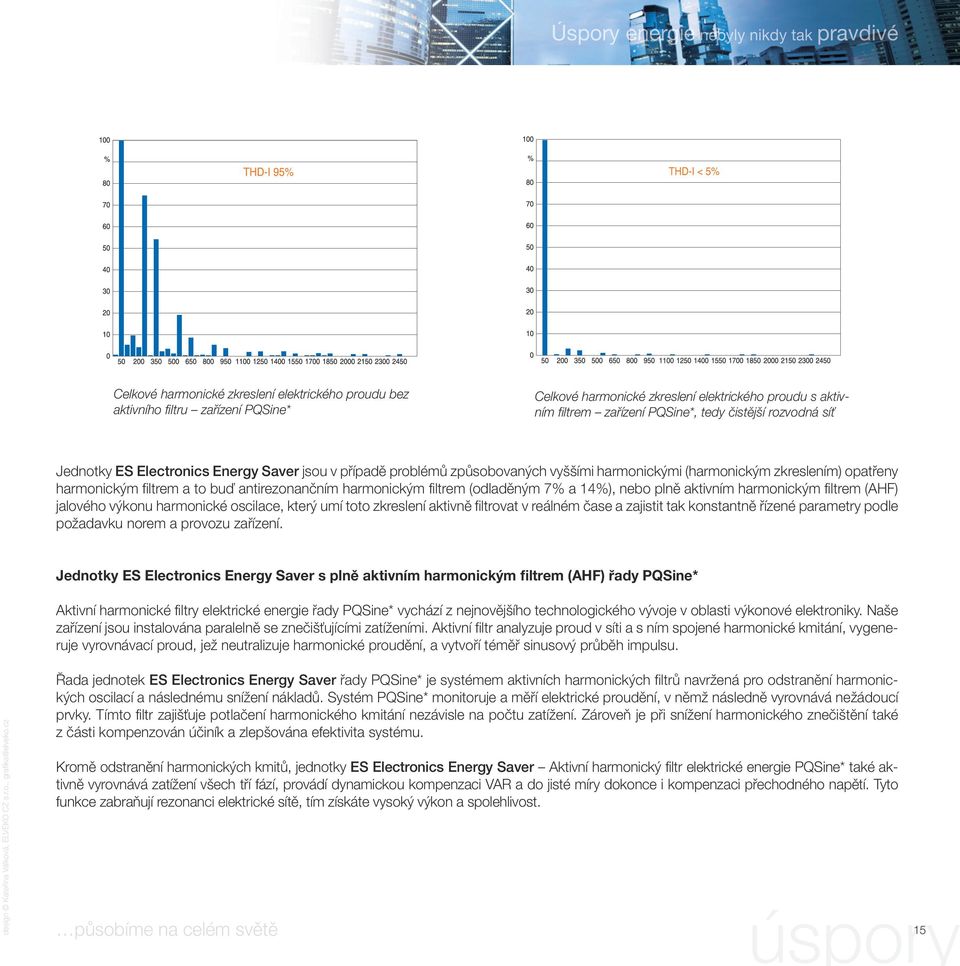

15 Úspory energie nebyly nikdy tak pravdivé Celkové harmonické zkreslení elektrického proudu bez aktivního filtru zařízení PQSine* Celkové harmonické zkreslení elektrického proudu s aktivním filtrem zařízení PQSine*, tedy čistější rozvodná síť Jednotky ES Electronics Energy Saver jsou v případě problémů způsobovaných vyššími harmonickými (harmonickým zkreslením) opatřeny harmonickým filtrem a to buď antirezonančním harmonickým filtrem (odladěným 7% a 14%), nebo plně aktivním harmonickým filtrem (AHF) jalového výkonu harmonické oscilace, který umí toto zkreslení aktivně filtrovat v reálném čase a zajistit tak konstantně řízené parametry podle požadavku norem a provozu zařízení. Jednotky ES Electronics Energy Saver s plně aktivním harmonickým filtrem (AHF) řady PQSine* Aktivní harmonické filtry elektrické energie řady PQSine* vychází z nejnovějšího technologického vývoje v oblasti výkonové elektroniky. Naše zařízení jsou instalována paralelně se znečišťujícími zatíženími. Aktivní filtr analyzuje proud v síti a s ním spojené harmonické kmitání, vygeneruje vyrovnávací proud, jež neutralizuje harmonické proudění, a vytvoří téměř sinusový průběh impulsu. design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz Řada jednotek ES Electronics Energy Saver řady PQSine* je systémem aktivních harmonických filtrů navržená pro odstranění harmonických oscilací a následnému snížení nákladů. Systém PQSine* monitoruje a měří elektrické proudění, v němž následně vyrovnává nežádoucí prvky. Tímto filtr zajišťuje potlačení harmonického kmitání nezávisle na počtu zatížení. Zároveň je při snížení harmonického znečištění také z části kompenzován účiník a zlepšována efektivita systému. Kromě odstranění harmonických kmitů, jednotky ES Electronics Energy Saver Aktivní harmonický filtr elektrické energie PQSine* také aktivně vyrovnává zatížení všech tří fází, provádí dynamickou kompenzaci VAR a do jisté míry dokonce i kompenzaci přechodného napětí. Tyto funkce zabraňují rezonanci elektrické sítě, tím získáte vysoký výkon a spolehlivost. působíme na celém světě úspory 15

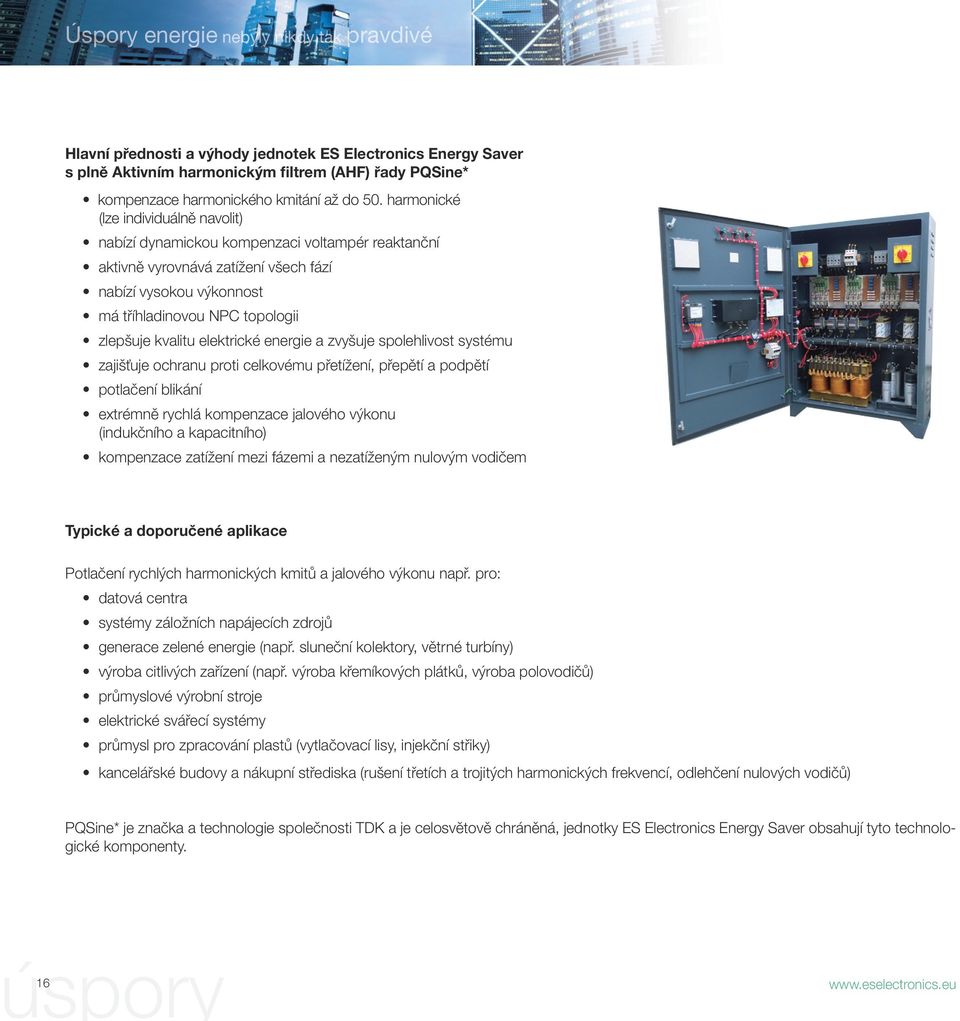

16 Úspory energie nebyly nikdy tak pravdivé Hlavní přednosti a výhody jednotek ES Electronics Energy Saver s plně Aktivním harmonickým filtrem (AHF) řady PQSine* kompenzace harmonického kmitání až do 50. harmonické (lze individuálně navolit) nabízí dynamickou kompenzaci voltampér reaktanční aktivně vyrovnává zatížení všech fází nabízí vysokou výkonnost má tříhladinovou NPC topologii zlepšuje kvalitu elektrické energie a zvyšuje spolehlivost systému zajišťuje ochranu proti celkovému přetížení, přepětí a podpětí potlačení blikání extrémně rychlá kompenzace jalového výkonu (indukčního a kapacitního) kompenzace zatížení mezi fázemi a nezatíženým nulovým vodičem Typické a doporučené aplikace Potlačení rychlých harmonických kmitů a jalového výkonu např. pro: datová centra systémy záložních napájecích zdrojů generace zelené energie (např. sluneční kolektory, větrné turbíny) výroba citlivých zařízení (např. výroba křemíkových plátků, výroba polovodičů) průmyslové výrobní stroje elektrické svářecí systémy průmysl pro zpracování plastů (vytlačovací lisy, injekční střiky) kancelářské budovy a nákupní střediska (rušení třetích a trojitých harmonických frekvencí, odlehčení nulových vodičů) PQSine* je značka a technologie společnosti TDK a je celosvětově chráněná, jednotky ES Electronics Energy Saver obsahují tyto technologické komponenty. úspory 16

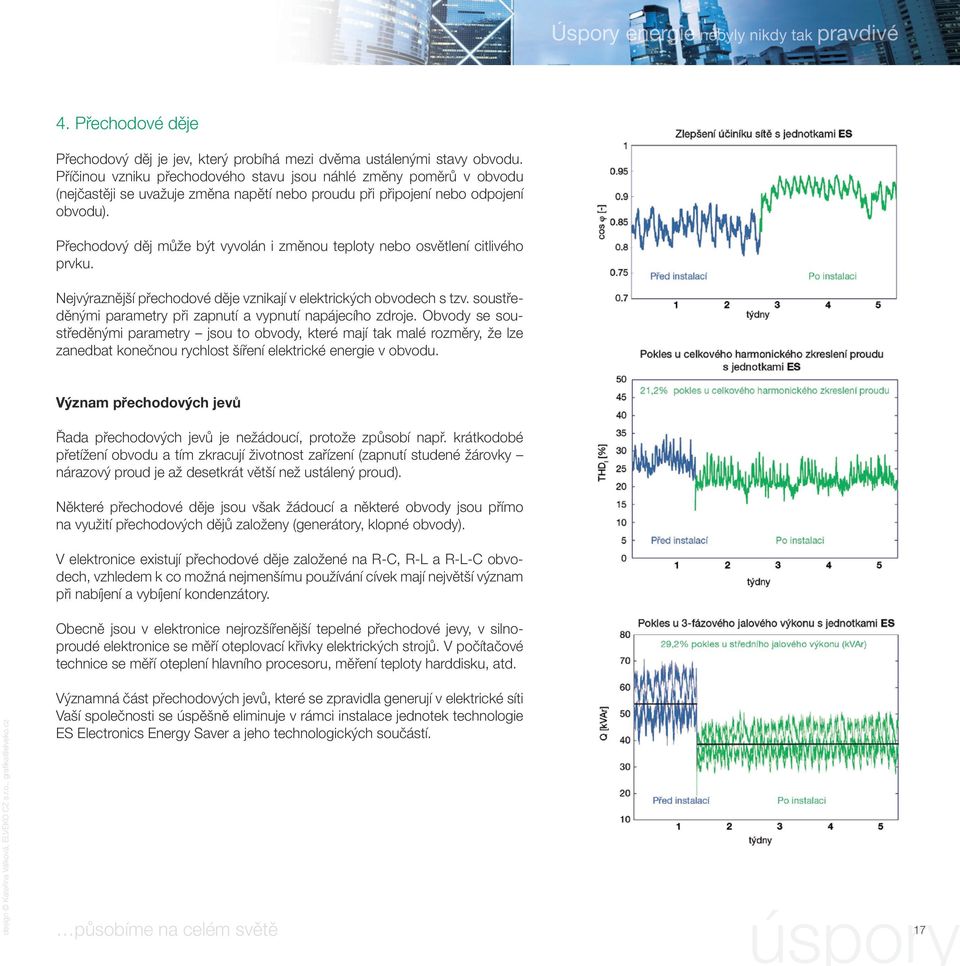

17 Úspory energie nebyly nikdy tak pravdivé 4. Přechodové děje Přechodový děj je jev, který probíhá mezi dvěma ustálenými stavy obvodu. Příčinou vzniku přechodového stavu jsou náhlé změny poměrů v obvodu (nejčastěji se uvažuje změna napětí nebo proudu při připojení nebo odpojení obvodu). Přechodový děj může být vyvolán i změnou teploty nebo osvětlení citlivého prvku. Nejvýraznější přechodové děje vznikají v elektrických obvodech s tzv. soustředěnými parametry při zapnutí a vypnutí napájecího zdroje. Obvody se soustředěnými parametry jsou to obvody, které mají tak malé rozměry, že lze zanedbat konečnou rychlost šíření elektrické energie v obvodu. design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz Význam přechodových jevů Řada přechodových jevů je nežádoucí, protože způsobí např. krátkodobé přetížení obvodu a tím zkracují životnost zařízení (zapnutí studené žárovky nárazový proud je až desetkrát větší než ustálený proud). Některé přechodové děje jsou však žádoucí a některé obvody jsou přímo na využití přechodových dějů založeny (generátory, klopné obvody). V elektronice existují přechodové děje založené na R-C, R-L a R-L-C obvodech, vzhledem k co možná nejmenšímu používání cívek mají největší význam při nabíjení a vybíjení kondenzátory. Obecně jsou v elektronice nejrozšířenější tepelné přechodové jevy, v silnoproudé elektronice se měří oteplovací křivky elektrických strojů. V počítačové technice se měří oteplení hlavního procesoru, měření teploty harddisku, atd. Významná část přechodových jevů, které se zpravidla generují v elektrické síti Vaší společnosti se úspěšně eliminuje v rámci instalace jednotek technologie ES Electronics Energy Saver a jeho technologických součástí. působíme na celém světě úspory 17

18 Ochrana zařízení a bezpečnost jsou důkazem naší technologie 5. Flikrování Flicker je definován jako rychlá změna napětí elektrické sítě, která se projevuje jako změna intenzity světla zachytitelná lidským okem. Tyto rychlé změny napětí jsou způsobeny hlavně rychlými změnami zátěže, které vyžadují vysoký jalový výkon z elektrické sítě, a proto způsobují poklesy napětí na impedancích. Tento jev je výrazný v elektrických sítích s velkou impedancí. Hlavním zdrojem Flickru jsou bodové svářečky, obloukové pece, kompresory a jim podobná zařízení. Projevy Flickru jsou různé. Nejmarkantnějším je blikání elektrických svítidel a snižování intenzity světla, které je patrné i ve velkých vzdálenostech od zdroje Flickru. Pro většinu zařízení představuje pokles napětí v síti výrazný problém, při kterém nemohou spolehlivě pracovat, takže se objevují náhodné poruchy, které jsou velmi často špatně vyhodnoceny a tím i špatně řešeny. Podniky nevyhledávají na instalování výrobních zařízení vždy jen místo v typických průmyslových oblastech s velkým zkratovým výkonem sítě, ale také v malých průmyslových zónách. Zde je však díky smíšené struktuře spotřebičů a elektrických zařízení spotřeba výkonu většinou relativně nízká. Proto jsou tyto zóny často zajištěny malým zkratovým výkonem. Zkratové výkony značně pod 100 MVA nejsou žádnou vzácností. Pro moderní výrobní zařízení však může nízký zkratový výkon sítě představovat výrazné omezení jejich činnosti. Příčina vzniku nežádoucích jevů v elektrické síti spočívá často ve snaze zvýšit produktivitu pomocí nasazení výkonnějších výrobních zařízení bez ohledu jejich vlivu na kvalitu napětí v síti. Příklad: Násobení výkonu, např. dvojnásobný počet současně svařovaných bodů, a tím zdvojnásobení změny napětí U, způsobí dokonce osminásobný účinek poruch z důvodu flicker efektu. Zredukování délky např. svařování má naproti tomu jen relativně nepatrný vliv na Flicker. Cílem zařízení odstraňujících flicker efekt je změnu napětí zredukovat na hodnotu blízkou nule. To platí i při jiných zařízeních jako jsou lisy, buchary, kalící indukční pece, kompresory atd. Při odstraňování problému s flikrováním máme ty největší zkušenosti a umíme je plně eliminovat. Jednotkami ES Electronics Energy Saver a technologickým řešením zaručíme nevyhnutelnou kompenzaci napětí na vstupním transformátoru tyristorovým řízením napětí a taky na výstupu pomocí bezkontaktní kompenzace v reálném čase s reakční dobou spínání do 5 ms. ES Energy Saver centrální řídící panel ES Electronics Technology diagram zapojení pro osvětlení vstup elektrické energie přepěťová ochrana transformátory ES Energy Saver zátěž (elektrické spotřebiče) tyristorové zařízení měřící analyzátor sítě automatický tyristorový ovladač ochrana 18

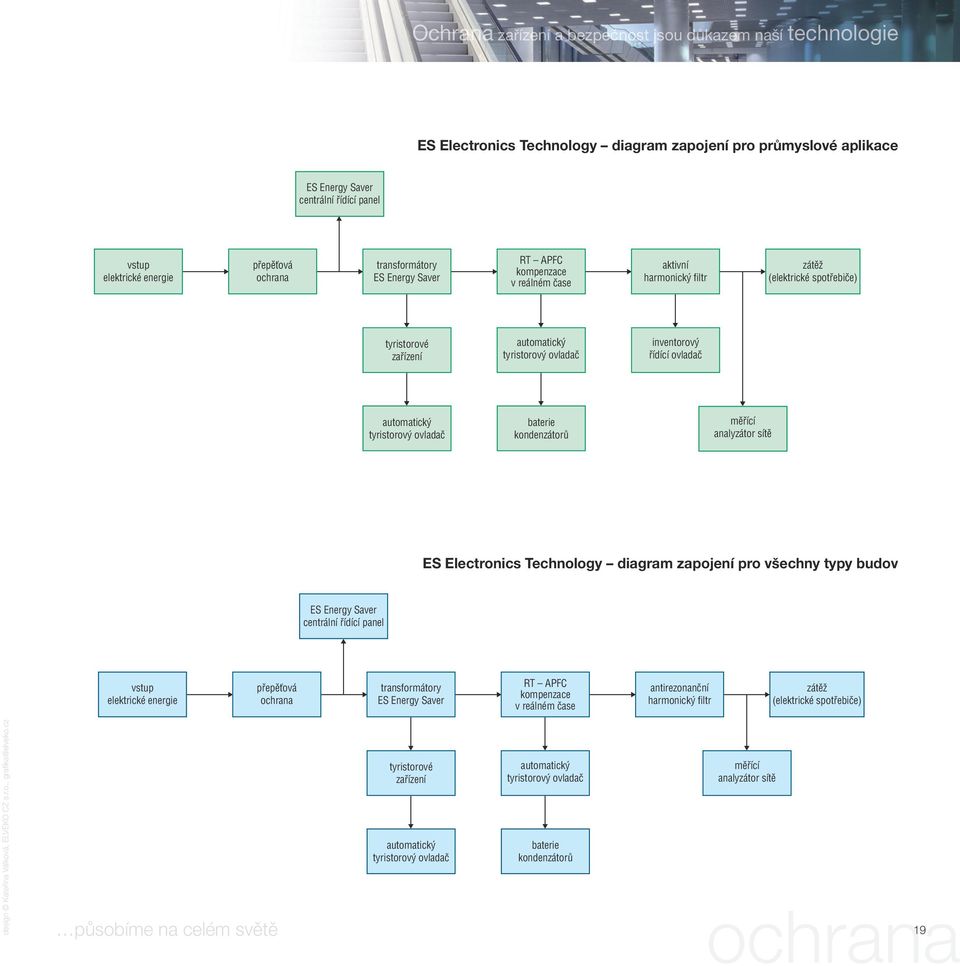

19 Ochrana zařízení a bezpečnost jsou důkazem naší technologie ES Electronics Technology diagram zapojení pro průmyslové aplikace ES Energy Saver centrální řídící panel vstup elektrické energie přepěťová ochrana transformátory ES Energy Saver RT APFC kompenzace v reálném čase aktivní harmonický filtr zátěž (elektrické spotřebiče) tyristorové zařízení automatický tyristorový ovladač inventorový řídící ovladač automatický tyristorový ovladač baterie kondenzátorů měřící analyzátor sítě ES Electronics Technology diagram zapojení pro všechny typy budov ES Energy Saver centrální řídící panel vstup elektrické energie přepěťová ochrana transformátory ES Energy Saver RT APFC kompenzace v reálném čase antirezonanční harmonický filtr zátěž (elektrické spotřebiče) design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě tyristorové zařízení automatický tyristorový ovladač automatický tyristorový ovladač baterie kondenzátorů měřící analyzátor sítě ochrana 19

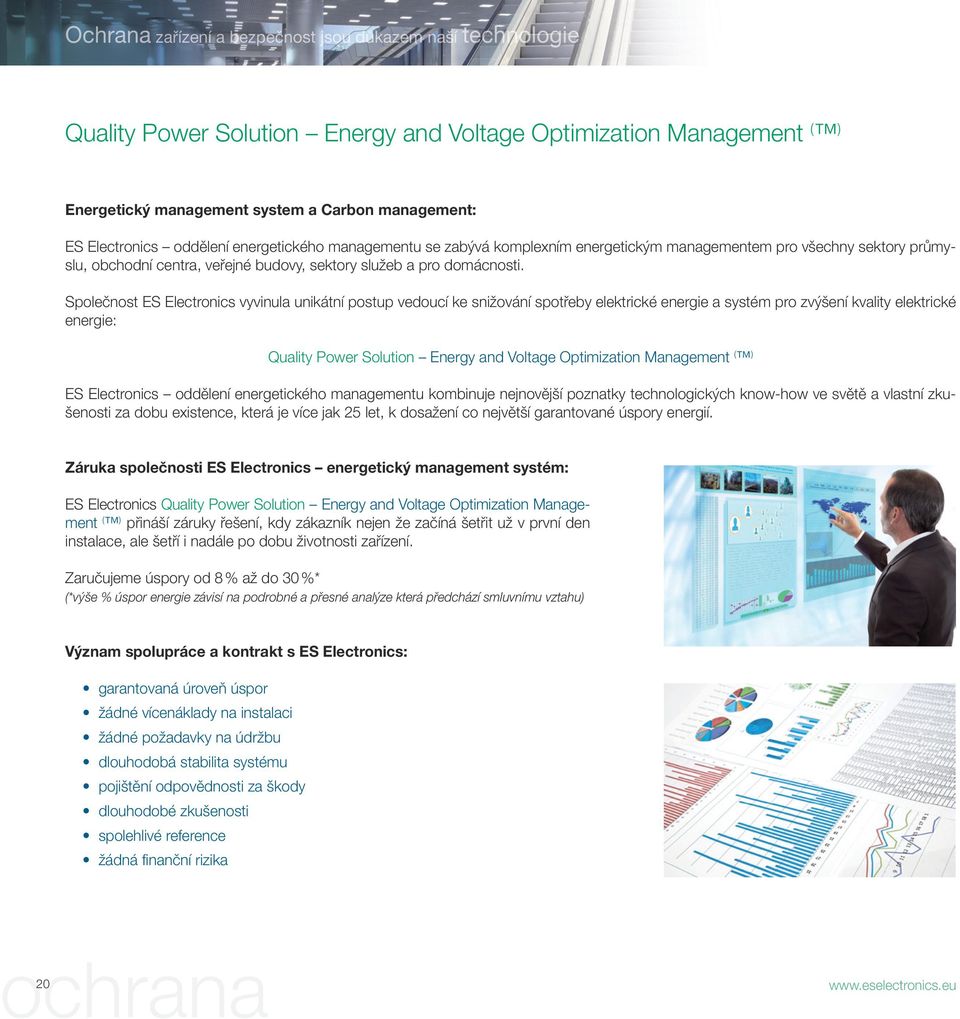

20 Ochrana zařízení a bezpečnost jsou důkazem naší technologie Quality Power Solution Energy and Voltage Optimization Management ( ) Energetický management system a Carbon management: ES Electronics oddělení energetického managementu se zabývá komplexním energetickým managementem pro všechny sektory průmyslu, obchodní centra, veřejné budovy, sektory služeb a pro domácnosti. Společnost ES Electronics vyvinula unikátní postup vedoucí ke snižování spotřeby elektrické energie a systém pro zvýšení kvality elektrické energie: Quality Power Solution Energy and Voltage Optimization Management ( ) ES Electronics oddělení energetického managementu kombinuje nejnovější poznatky technologických know-how ve světě a vlastní zkušenosti za dobu existence, která je více jak 25 let, k dosažení co největší garantované úspory energií. Záruka společnosti ES Electronics energetický management systém: ES Electronics Quality Power Solution Energy and Voltage Optimization Management ( ) přináší záruky řešení, kdy zákazník nejen že začíná šetřit už v první den instalace, ale šetří i nadále po dobu životnosti zařízení. Zaručujeme úspory od 8 % až do 30 %* (*výše % úspor energie závisí na podrobné a přesné analýze která předchází smluvnímu vztahu) Význam spolupráce a kontrakt s ES Electronics: garantovaná úroveň úspor žádné vícenáklady na instalaci žádné požadavky na údržbu dlouhodobá stabilita systému pojištění odpovědnosti za škody dlouhodobé zkušenosti spolehlivé reference žádná finanční rizika ochrana 20

21 Ochrana zařízení a bezpečnost jsou důkazem naší technologie ES Electronics Europe Poradenství v rámci normy EN ISO Systémy managementu hospodaření s energií V lednu 2012 vyšla norma ČSN EN ISO Systémy managementu hospodaření s energií. Tento Mezinárodní standard specifikuje požadavky na systém managementu energií (EnMS), tedy aby organizace vytvořila a implementovala energetickou politiku, ustanovila cíle, postupy a akční plány, které zohledňují právní požadavky a informace spojené se spotřebou energií. EnMS umožňuje organizaci splnit cíle stanovené v její politice, podnikat akce, když jsou potřeba ke zlepšení energetické výkonnosti, a ukázat, že její systém splňuje požadavky tohoto Mezinárodního standardu. ES Electronics Europe připraví aplikaci tohoto Mezinárodního standardu na míru tak, aby vyhovovala požadavkům organizace včetně komplexnosti systému, stupně dokumentace a zdrojů a aplikována na veškeré aktivity pod její kontrolou včetně instalace technologie ES Energy Saver. Norma je založena na přístupu k neustálému zlepšování podle modelu Plánuj Dělej Kontroluj Jednej (PDCA) a začleňuje management hospodaření s energií do každodenních postupů organizace. Systém managementu hospodaření s energií a instalací technologie pro úspory elektrické energie ES Energy Saver umožňuje organizacím přijmout systematický přístup k dosahování neustálého zlepšování energetické náročnosti, včetně energetické účinnosti, využití a spotřeby energie. Norma ČSN EN ISO specifikuje požadavky na vytváření, zavádění, udržování a zlepšování tohoto systému managementu. Její implementace má vést ke snižování emisí skleníkových plynů a dalších souvisejících dopadů na životní prostředí a snižování nákladů na energii prostřednictvím systematického managementu hospodaření s energií. Pro koho je norma určena? Norma ISO může být zavedena v jakékoliv firmě (s různou velikostí a počtem zaměstnanců, s různým předmětem podnikání, místem působení), která má zájem trvale snižovat spotřebu energií. To v praxi znamená, že ustanovení normy jsou aplikovatelná v průmyslu, terciální sféře, státní správě, samosprávě, apod. vyhodnocení neustálé zdokonalování energetická strategie energetické plánování realizace a fungování monitoring, měření a anylýza Cíle, přínosy a výhody ucelený a jasný přístup k inteligentnímu využívání energie optimalizace absolutní spotřeby energií optimalizace energetických zdrojů zvyšování energetické účinnosti prokazatelná úspora výdajů díky systémovému přístupu řízení energií založené na měřitelnosti zvýšení konkurenceschopnosti na trhu kontrola design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě interní audit EnMS (Energy management systems) řešení úspor energie energetické aplikace ES Electronics nápravná a preventivní opatření nesoulad, chyby, korekce ochrana 21

22 Energy Ochrana Solutin zařízení for a bezpečnost Energy Saving jsou důkazem naší technologie Pokud z jakýchkoliv důvodů řešení od společnosti ES Electronics nedodává zaručené garantované úspory podle nabídky, rádi technologii zdarma odstraníme a vrátíme finanční prostředky. ES Electronics oddělení energetického managementu poskytuje strategie komplexního energetického managementu, které přinesou reálné úspory se zkušenostmi více než dvaceti pěti let. ES Electronics oddělení energetického managementu nabízí svým klientům kompletní sortiment technologií energetických řešení se zárukou. Díky dlouholetým zkušenostem a partnerství s vedoucími světovými odborníky v oboru, zajišťujeme našim zákazníkům dosažení maximální možné úrovně úspor. V rámci našich služeb poskytujeme: poradenství v rámci normy EN ISO Systémy managementu hospodaření s energií řízená technická řešení pro úspory elektrické energie energy Management System (EnMS) vyhodnocení energetických úspor instalace Smart metering nová koncepce měření energetické zprávy online integrované strategie energetického managementu podle nové normy EN ISO poradenství o úsporách CO 2 a vyhodnocení úspor financování pomocí EPC kontraktu S nákupem jednotek ES Electronics Energy Saver a řešení Quality Power Solution Energy and Voltage Optimization Management ( ) je možné zakoupit pravidelnou údržbu technologie a servis, která automaticky prodlužuje záruku na technologii a služby. Když se zákazník rozhodne zakoupit naše jedinečné řešení, oddělení energetického managementu ES Electronics může pomoci se zajištěním financování formou investičního úvěru nebo EPC kontraktem. ochrana 22

23 Ochrana zařízení a bezpečnost jsou důkazem naší technologie Použití technologie ES Electronics Společnost ES Electronics vyvinula unikátní postup vedoucí ke snižování spotřeby elektrické energie a systém pro zvýšení kvality elektrické energie: Quality Power Solution Energy and Voltage Optimization Management ( ) Určený pro obytné budovy byty, rodinné domy a rezidence. Unikátní technologie pro všechny druhy existujících světel na trhu, smíšené (kombinované) zátěže (indukční + odporové) jako jsou komerční budovy, kancelářské prostory, hotely, školy, obchodní centra a rovněž pro všechny druhy elektrických zařízení pracujících v průmyslu, zemědělskou a průmyslovou výrobu a další technologie. ES Technology HES LES MIXLOAD IES MES AIR ES Electronics vyrábí tyto druhy zařízení ES Energy Saver s určením zejména pro: HES LES MIXLOAD IES MES AIR Home Energy Saver technologie pro rodinné domy, byty, rezidence Lighting Energy Saver technologie pro světelné zátěže Mix-Load Energy Saver technologie pro administrativní centra, obchodní domy, hotely, retaurace, pro smíšené (kombinované) zátěže Industrial Energy Saver technologie speciálně určené pro průmyslová použití Motor Energy Saver technologie pro jedno a třífázové motory Air Conditioning Saver technologie pro klimatizační jednotky design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz Všechny druhy vyráběných jednotek ES Electronics mají doporučení a ideální použití pro vnitřní a venkovní aplikace zejména pro: všechny typy průmyslu velká, střední a malá odvětví všechny typy jedno a třífázových motorů působíme na celém světě ochrana 23

24 Energy Snížení Solutin emisí CO for 2 Energy a úspory Saving energie jsou naše priority kancelářské budovy a komerční komplexy školy, vzdělávací centra, sportovní prostory naftové společnosti, čerpací stanice softwarové společnosti a kancelářská centra pouliční a skladištní osvětlení a osvětlení venkovních ploch rozvodny, řídící místnosti a strojovny stánky, autobusové zastávky, železniční stanice a letiště hotely, letoviska, kluby, apartmány a penziony nemocnice, laboratoře, divadla a vzdělávací instituty centrální a pouliční osvětlení komerční osvětlení hlavní městské ulice okresní silnice na venkově technologické parky, průmyslové zóny vzdělávací instituce železnice, přístavy, letiště, tunely podniky a obce obytné komplexy mnoho jiných aplikací venkovního osvětlení snížení 24

25 Snížení emisí CO 2 a úspory energie jsou naše priority Technika energetické analýzy a report Společnost ES Electronics používá metodu podrobného energetického screeningu, aby mohla zákazníkovi sdělit, jak a kde přesně dojde k úpravě kvality elektrického proudu a jeho veličinám, a jakých garantovaných úspor bude dosaženo po instalaci jednotky ES Electronics Energy Saver. Tato metoda byla vyvinuta díky našim zkušenostem a úspěšným výsledkům u mnoha různých aplikací od těch nejjednodušších po ty komplikované. Pracujeme v souladu s pravidly IPMVP International Performance Measurement & Verification Protocol (Mezinárodní protokol o měření výkonu a ověření) jako standard hodnocení energetických projektů. Naše energetické screeningy standardně provádíme analyzátorem kvality elektrické sítě měřicím přístrojem pro hladinu NN, VN a VVN, který vykonává funkce: digitálního zobrazování měřených veličin záznamu časových průběhů měřených veličin vyhodnocení maxim a minim měřených veličin vyhodnocení denních diagramů proudů vyhodnocení energií za vybrané období Zaměřujeme se a vyhodnocujeme zejména následující veličiny: Napětí (U), Proud (I), Účiník (PF), Reaktivní energie (kvar), Harmonické zkreslení (THD), Flicker (Plt), Aktivní energie (P), Frekvence (Hz) a další Naše přístupy k energetické analýze jsou následující: Unikátní postup vedoucí ke snižování spotřeby elektrické energie a systém pro zvýšení kvality elektrické energie: Quality Power Solution Energy and Voltage Optimization Management ( ) design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz je postup vyvinutý pro zlepšení energetické účinnosti celého vašeho pracoviště, takže se nevěnujeme jen jednotlivým kusům elektrických zařízení jako jiné společnosti v oboru úspory energie. Naše metody jsou komplexní a pro stanovení úspor berou do úvahy všechna zařízení, spotřebiče a kvalitu elektrické sítě a jejich hlavních veličin a tím, že provádíme velmi detailní analýzu a měření. Úspora díky jednotce ES Electronics je vidět na hlavním elektroměru, zdrojem údajů je tedy účet za elektřinu. působíme na celém světě snížení 25

26 Energy Snížení Solutin emisí CO for 2 Energy a úspory Saving energie jsou naše priority Před samotnou instalací jednotek ES Electronics Energy Saver provedeme podrobný energetický screening, abychom zjistili a porovnali, co vlastně obsahuje účet za elektřinu. Dohodneme si návštěvu daného místa, abychom získali podrobnější informace ohledně energetického profilu zákazníka včetně porovnání spotřeby energie zákazníkem a špičky dodávky elektrické energie. Pokud zákazník ještě nepoužívá metodu Smart Meeteringu, zajistí tým ES Electronics oddělení energetického managementu sledování stávající spotřeby. Později pomohou analýzy sledovaných údajů z hodinového elektroměru zákazníkovi sledovat důkaz úspor díky jednotkám technologie ES Electronics Energy Saver před a po instalaci. Instalace Jednotky společnosti ES Electronics se jednoduše připojí k celkové elektrické zátěži přímo u zdroje, v místě hlavního přívodu elektrické energie, sériově mezi hlavní jistič a rozvod nebo v podružných rozvaděčích v rámci areálu nebo budov. Žádné další propojení není nutné. Instalace je velice jednoduchá, náš inženýrský tým nebude vyžadovat mnoho vašeho času; jednotku dodáme v době, kdy se vám to hodí tak, aby buď vaši, nebo naši technici mohli začít s přípravnými pracemi. Náš zkušený tým inženýrů navrhne a zařídí instalaci jednotek ES Electronics od samotného začátku až do konce. Každý z našich dodavatelů a prodejců je náležitě proškolen, aby byl schopen splnit potřeby zákazníka od instalace po online servis. Všichni naši specializovaní subdodavatelé elektrotechnických služeb mají uzavřeno pojištění z odpovědnosti za škodu v celkové minimální částce 5 milionů EUR. Jakmile je jednotka ES Energy Saver uvedena do provozu, nejsou potřeba žádné další úpravy a zařízení bude fungovat 24 hodin denně, 365 dnů v roce. Inženýrský tým spolupracuje s naší sítí zkušených dodavatelů elektrotechnických služeb, kteří provádějí prohlídku místa a instalaci. Instalace bude dohodnuta na dobu, která nejvíce vyhovuje vašim provozním požadavkům. Instalace naší jednotky ES Energy Saver nezabere více než mezi 2 až 5 hodinami podle typu a velikosti jednotky. Jednotka ES Energy Saver je dodávána 1 až 6 týdnů od potvrzení objednávky. snížení 26

27 Snížení emisí CO 2 a úspory energie jsou naše priority Technické informace & bezpečnost dodávek technologie ES Electronics Energy Saver Technologie společnosti ES Electronics Energy Saver je navržena jako řešení několika společných problémů běžných při dodávce elektrické energie v jedné jediné jednotce. Všech těchto vylepšení je dosaženo díky vnitřní interakci magnetických polí bez jakéhokoliv neaktivního potlačení či kompenzace, což znamená, že pro fungování není potřeba žádných citlivých pohyblivých částí. Znamená to také, že tato technologie je tou nejspolehlivější technologií, která nemá srovnání s žádnou jinou technologií na trhu. Technologie zahrnuje tyto základní prvky: kompenzace napětí s dynamickým výstupem a s vyrovnáním fázové balance všech tří fází kompenzace jalového výkonu v reálnem čase s reakční dobou <5ms plně automatická filtrace vyšších harmonických v reálném čase filtrace úzkopásmového a širokopásmového rušení filtrace nízkofrekvenčního a vysokofrekvenčního rušení přepěťovou ochranu odstranění jevu Flicker aktivní computer v řízení technologie Všechny dílčí jednotky ES Electronics Energy Saver jsou vždy kalibrovány podle typu provozu nebo elektrického zařízení provozovaného uživatelem na základě podrobné analýzy s cílem nejen dosáhnout úspor a efektivity provozu zařízení, ale zlepšit kvalitu dodávané elektrické energie na nejvyšší možné parametry a tím prodloužit životnost zařízení a bezpečnost provozu. Technologie ES Electronics Energy Saver nesnižuje výkon elektrických zařízení. Technologie ES Electronics Energy Saver nesnižuje napětí jako jiné a obdobné šetřiče elektřiny na trhu. design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz působíme na celém světě snížení 27

28 Energy Garantujeme Solutin vše for co Energy děláme Saving Technické vlastnosti ES Electronics Energy Saver technologie sladění impedance transformátor účinnost více než 99,5 % díky speciálnímu laminovanému jádru a elektrolytické více jádrové mědi ochrana před fluktuací kolísáním v dodávce elektrického proudu ochrana potlačením přechodových rázů napětí (TVSS) automatická optimalizace potlačení harmonických kmitů (AOHS) filtrace harmonického zkreslení (AHF) plně automatická korekce účiníku a jeho zvýšení v reálném čase (RT APFC) snížení jalového výkonu (kvar) automatická úprava dynamického výstupu napětí zařízení má čtyř stupňové řízení úpravy úrovně napětí dle požadavků sítě a napětí (AOVA) přepěťová ochrana ve standardním provedení (SP) vysoká statická stabilita na výstupu automaticky řízený bypass systém (ACBS) vyrovnávání napětí na všech tří fázích úprava fázové balance zvýšení kapacity přenosu elektrické energie v kabelech dálkové ovládání jako volitelný prvek vysoký bod saturace poskytuje 20 % tlumení navíc a až 80 % více času pro zařízení, aby udrželo trvanlivost systému jako ostatní technologie izolační síla zařízení vydrží až V po dobu 60 sekund, což zajišťuje lepší trvanlivost systému v dlouhodobém horizontu analyzátor sítě pro měření a sledování spotřeby elektrické energie a kvality veličin elektrické energie ochranný kryt pro vnější i venkovní použití design může být snadno upraven, aby vyhovoval dostupnému místu, navržen až do kva životnost systému životnost ověřená více než 25 léty instalací, záruka až 10 let, na elektronické součástky 2 roky významné reference, kdy nejprestižnějších společností celého světa vyzkoušelo a potvrdilo více než úspěšných instalací během 25 let záruka 28

29 Garantujeme vše co děláme Záruka na technologické zařízení ES Electronics Energy Saver Zařízení společnosti ES Electronics poskytují svým odběratelům záruku díky dlouhodobým zkušenostem z provozu a ověřitelným výsledkům u mnoha úspěšných instalací. U zařízení ES Electronics můžeme zaručit následující: snížení spotřeby kwh od 8 % do 30 % snížení karbonových emisí až o 30 % snížení nákladů na elektrickou energii až o 25 % snížení jalového výkonu až o 65 % snížení spotřeby v odběrové špičce v zařízeních (kva) až o 30 % snížení vašich poplatků v maximální odběrové špičce a celkové kapacitě odběrů energie korekce účiníku a jeho zvýšení v reálnem čase (RT-APFC) filtrace harmonického zkreslení a jeho vyčištění (AHF) celkově zlepšuje kvalitu dodávaného proudu a napětí pro zařízení v daném místě instalace chrání před kolísáním dodávek z napájecího zdroje napětí zlepšuje a vyrovnává napětí pro všechny tři fáze zvyšuje a zlepšuje přenosovou kapacitu elektrického proudu v kabelech design Kateřina Válková, ELVEKO CZ s.r.o., grafika@elveko.cz Instalací technologie ES Electronics Energy Saver dosahujeme: zlepšení účinnosti a kapacity transformátoru od vysokého napětí (HV) až po nízké napětí (LV) zvýšení kapacity v rámci stávající infrastruktury výroby a distribuce elektrické energie prodloužení životnosti u osvětlení, strojů a motorových zařízení ochrany vašich elektrických a elektronických zařízení před přechodovým kolísáním napětí prodloužení životnosti všech elektrických a elektronických součástek ochrany elektrických zařízení před přechodovými ději (napěťové špičky) tlumení škodlivých harmonických kmitů, které poškozují citlivá elektronická zařízení snadno měřitelnou a ověřitelnou účinnost technologii první volby, která komunikuje s vašimi CRC požadavky zkrácení investičních nákladů z hlediska možných brzkých výměn elektrických zařízení desetileté záruky a záruky životnosti 20 a více let ověřena v praxi snížení nákladů na údržbu u všech vašich elektrických zařízení a světel Na základě podrobné analýzy smluvně garantujeme předpokládanou úsporu. Náš propracovaný systém analýz, špičkové technologie a individuálního přístupu ke všem jednotlivým elektrickým zařízením klienta, typu provozu a elektrické zátěži spolu s dlouhodobými zkušenostmi nám umožňují velice přesně spočítat úsporu energie, kdy můžeme klientům zaručit úspory elektrické energie i postupné snižování emisí CO 2. působíme na celém světě záruka 29
