A. Silnoproudé rozvody

Transkript

1

2 A. Silnoproudé rozvody 1. Všeobecně Předmětem tohoto projektu je nová elektroinstalace v rámci výstavby objektu města Chodov, s využitím pro zázemí sportovního centra. Pro zpracování byly použity půdorysy v měřítku M=1: a vznesené požadavky vyvolané z dokumentace navazujících profesí a vznášených požadavků investora při tvorbě dokumentace. Dokumentace je zpracována v rozsahu pro zadání díla nedílnou součástí bude výrobní dokumentace zpracovaná vybraným zhotovitelem, kde budou zapracovány požadavky skutečně osazovaných zařízení a technologií, včetně typů a uložení potřebných kabeláží, svorkovnicových schémat, Popis technického řešení Charakter projektovaného objektu je definován občanským využitím se zázemím. Na úrovni 1.NP bude řešen hlavní rozvaděč pro celý objekt, v jehož rámci bude osazeno jištění podružných rozvaděčů a technologických částí s jejich podružným měřením. Hlavní i podružné rozvody jsou navrženy kabely CYKY uloženými převážně v konstrukcích a nad sníženými podhledy, pro hlavní rozvody hlavní napájecí kabeláže se předpokládá její uložení v kabelových žlabech technické chodby. 3. Rozvodná soustava Hlavní napájecí vedení: 3+PEN, 230/400V, 50 Hz, TN-C Místní napájecí a vnitřní vedení: 3+PE+N, 230/400V, 50 Hz, TN-S Místem přechodu rozvodné soustavy TN-C na soustavu TN-S bude hlavní rozvaděč objektu. V místech prostupu hlavních tras vedení elektroinstalace mezi objekty budou v závislosti na stavebních pracích uloženy kabelové chráničky pro zjednodušení ukládání a prostupů rozvodů. Při prostupech rozvodů mezi požárními úseky budou po ukončení prací provedeny požární ucpávky /blíže požární zpráva/. 4. Ochrana před nebezpečným dotykem A, základní samočinným odpojením od zdroje B, doplňková - pospojováním - proudovými chrániči Doplňková ochrana pospojováním bude provedena ve všech prostorách s možností dotyku. V rámci doplňkové ochrany budou vodivě překlenuty vodoměry a veškerá nevodivá měřidla. 5. Připojení na zdroj el.energie V rámci stavby bude provedena úprava/výměna stávajícího elektroměrového rozvaděče sportovní haly s hodnotou hlavního jištění 125A (osazen v oplocení v blízkosti venkovní pojistkové skříně při objektu sportovní haly) za nový s hlavním jištěním 200A a velikostně odpovídající stávajícímu, v provedení s prostorovou rezervou pro případné výhledové navýšení hodnoty hlavního jištění z 200A do 250A. Stávající samostatné přímé měření (TJ Spartak) bude zrušeno, jeho hodnota bude využita pro navýšení jištění haly a nového objektu. Kabelové vedení bude zachováno a použito pro napájení stávajícího objektu v areálu /viz. výkresová část dokumentace/. V návaznosti budou provedeny odpovídající práce pro uložení nového hlavního napájecího vedení z elektroměrového rozvaděče REM do hlavního rozvaděče budovaného objektu. Se Stránka 2/13

3 silovým kabelem bude souběžně uložen víčežilový kabel, který bude využit pro ovládání HDO, případně zůstane ponechán jako rezerva. Kabeláž bude vedena od elektroměrového rozvaděče přechodem do země a dále bude převedena do technické chodby, kde bude vedena v kabelových žlabech do místa osazení hlavního rozvaděče. Před prováděním veškerých prací nutno vyznačit stávající inženýrské sítě a zkoordinovat se s nově prováděnými sítěmi ostatních profesí a veškerý zásah do neměřených částí rozvodů včasně projednat s jejím správcem. Celkové provedení v elektroměrovém rozvaděči bude odpovídat platným připojovacím podmínkám příslušného energetického závodu. Před započetím prací budou provedeny potřebné legislativní kroky. 6. Způsob měření elektrické energie Hlavní měření odebrané energie pro nově budovaný objekt, stávající sportovní halu a nově napojený objekt areálu bude ve vyměněném elektroměrovém rozvaděči situovaném v oplocení /při pojistkové skříni v majetku ČEZu/. 7. Stupeň důležitosti dodávky elektrické energie Dle ČSN jsou určeny stupně důležitosti dodávky el.energie: Stupeň č. 3 ostatní rozvody V částech objektu určených pro komunikaci a vybraných místnostech budou osazena orientační svítidla s dobou provozu po výpadku hlavního zdroje el.energie po dobu minimálně 60 minut. Nouzové osvětlení osazené v technické chodbě /rozšíření stávajících rozvodů/ bude s dobou provozu 60 minut. 8. Příkony el.energie Provoz objektu Instalovaný příkon : Pi = 176,8 kw Předpokládaný koeficient : β = 0,4 Soudobý příkon : Ps = 70,7 kw Instalovaný soudobý příkon je nutno chápat jako předpokládaný, jeho konečná velikost bude záviset na skutečně osazených zařízení, jejich využití a ročním období. Osvětlení vnitřní - 10,8 kw Stand.spotřebiče do 16A - 50,0 kw Technologie - 40,0 kw Ohřevy - 44,0 kw Elekt. vaření - 30,0 kw VZT - 2,0 kw P i = 176,8 kw 9. Druh a způsob uzemnění V rámci zemních prací a přípravy základových patek objektu bude provedeno uložení uzemňovací soustavy. Pro objekt bude osazena hlavní ochranná přípojnice, situovaná v Stránka 3/13

4 objektu při hlavním rozvaděči. Při probíhajících pracích bude provedeno propojení se stávající uzemňovací soustavou sportovní haly. Celkové provedení bude v souladu s platnými ČSN a prováděcími předpisy. Celkový zemní odpor uzemňovací soustavy nesmí přesáhnout hodnotu 2.0 Ω. 10. Pospojení V rámci objektu bude provedeno hlavní a doplňující ochranné pospojování ve smyslu ČSN. Přípojnice hlavního pospojování bude osazena při hlavním rozvaděči RP1. Při jednotlivých místních/doplňujících pospojení budou osazeny pomocné přípojnice. Na přípojnici bude napojeno ústřední vytápění, vodivé části rozvodů plynů, vodivé části vzduchotechniky, vodovodního potrubí, kanalizace, vodičem o průřezu minimálně 10 mm Koeficienty současnosti Vzhledem k příkonu použitých a specifikovaných zařízení se předpokládá s pohybem koeficientu současnosti v rozmezí 0.3 až Způsob kompenzace účiníku S ohledem k předloženým požadavkům návazných profesí se osazení kompenzace nepředpokládá bude řešena dle potřeby investorem. 13. Vnitřní silnoproudé rozvody Vnitřní rozvody budou provedeny kabely CYKY příslušné dimenze a typu napojeným spotřebičům. Rozvody pro osvětlení budou převážně uloženy nad podhledy v kabelových žlabech či kabelových příchytkách (chodby a komunikační prostory, šatny, WC) a návazně v konstrukcích pod omítkou, svislé trasy uložené skrytě kolmo pod omítkou. Pro osvětlení na stropech mimo podhledy budou použity ploché kabely. Zásuvkové okruhy budou převážně uloženy ve skladbách podlah a návazně ve stěnách pod omítkou. Jednotlivé okruhové rozvody budou řešeny v soustavě TN-S pod omítkou kabely CYKY /CYKYLo/ v průřezech 2.5 mm 2 pro zásuvkové obvody, 1.5 mm 2 pro světelné obvody a další spotřebiče budou napojeny kabely s odpovídajícím průřezem jejich technickým parametrům. Spínací prvky budou v objektu umístěny na střed 110 cm nad čistou podlahou, zásuvky 30 cm (před započetím prací nutno koordinovat s projektem interiéru, případně nechat potvrdit investorem/stavebním dozorem). Rozmístění elektroinstalačních prvků, osvětlení a dalších zařízení bude odpovídat běžným zvyklostem v investiční výstavbě a osazovaným technologiím a systémům s ohledem na požadavky jednotlivých dodavatelů. V závislosti na pohybu v prostoru šaten bude ovládáno odvětrání jejich prostor s pohybem v místnosti bude aktivován příslušný ventilátor, který bude v provozu po dobu nastavenou návazným zpožďovacím relé. V rámci rozvodu celého objektu bude provedena ochrana proti přepětí. V této části dokumentace jsou navrhovány základní kroky, konečný rozsah bude řešen výrobní dokumentací na základě požadavků skutečných dodavatelů zařízení a investora. V prostorech invalidních WC a sprch budou osazeny informační prvky s výnosem informace na signalizační prvky osazené do komunikačních částí objektu celkové provedení v souladu s požadavky NIPI. Stránka 4/13

5 14. Venkovní silnoproudé rozvody V rámci napájení návazných technologií na provoz objektu budou mimo objekt uloženy napájecí kabely (CYKY příslušné dimenze a typu napojeným spotřebičům) pro napájení stávající technologie zavlažování hřiště, napájení pro přemisťovanou výsledkovou tabuli a napájení stávajícího objektu areálu (jižní část fotbalového hřiště). Rozvody budou převážně uloženy v kabelových chráničkách odpovídající světlosti uložené kabeláži, v kabelových výkopech s hloubkou odpovídající místu uložení. 15. Osvětlení Osvětlovací tělesa budou v rámci všech prostor volena převážně s úspornými zdroji světla a elektronickými předřadníky s intenzitou odpovídající dle ČSN EN Při použití žárovkových svítidel bude osazena halogenová žárovka. Na chodbách a v komunikačních částech bude instalované osvětlení převážně ovládané pomocí pohybového/přítomnostního čidla v kombinaci s čidlem osvětlenosti při zvýšené intenzitě denního osvětlení bude osvětlení vypnuté i při pohybu. V místnostech kluboven budou osazena svítidla s elektronickými stmívatelnými předřadníky. Jejich ovládání bude pomocí odpovídajících ovladačů. V rámci venkovního pohybu před vstupy budou osazeny venkovní svítidla automaticky ovládaná v závislosti na světelných podmínkách a pohybu v jejich blízkosti s možností ručního ovládání v rámci hlavního rozvaděče objektu. 16. Nouzové osvětlení V rámci technické chodby budou osazena nouzová svítidla s vlastní baterií, se signalizací provozu a poruchy. Jejich napojení bude navazovat na již provedené osvětlení z prvé etapy. Svítidla budou zaručovat provoz minimálně 1 hodinu po výpadku elektrické energie veřejné sítě s automatickým provozem. 17. Orientační a bezpečnostní osvětlení V rámci nechráněných únikových cest z budovy a vybraných místností budou osazena svítidla vybavena nouzovým zdrojem se signalizací provozu a poruchy. Svítidla budou zaručovat provoz minimálně 1 hodinu po výpadku elektrické energie veřejné sítě s automatickým provozem. 18. Hromosvod Hromosvodná instalace bude provedena na pultové střeše mřížová soustava s hlavními a pomocnými jímači z vedení. Jímací vedení bude tvořeno drátem AlMgSi 8mm, které bude vedeno pomocí příslušných podpěr kotvených na střešní krytinu. Podpěry budou od sebe vzdáleny max. 1m. Jímací vedení bude řešeno jako mřížová soustava s provedením v souladu dle ČSN ed.2. Případné křížení a spojovaní jímacího vedení bude prováděno pomocí svorek SK, SS. Napojení kovových součástí střechy /oplechování, okapy atd./ bude spojeno s jímacím vedením pomocí připojovacích svorek SP, SO a svorek SS. Jímací soustava bude přizemněna příslušným počtem svodů na základový zemnič objektu: - svody budou v provedení na povrchu po fasádě a kotvené do stavební konstrukce po max. 1 metru. V prostoru pohybu osob výšce cca. 320cm nad terénem budou umístěny zkušební Stránka 5/13

6 svorky SZ (svody k charakteru objektu voleny systémem DEHNconductor, vodič CUI). Svody budou pomocí odpovídajících svorek připojeny na zemnící vedení - pásek FeZn 30/4 s kompletní ochranou proti korozi. Instalace a celkové provedení hromosvodu musí být v souladu s ČSN EN ed.2. V rámci prací na propojení uzemňovacích soustav šatny sport.hala, bude provedena kontrola stávající uzemňovací soustavy. V případě zjištěných nedostatků, budou jejich nápravy řešeny za spolupráce s investorem/stavebním dozorem. V 2.NP /střešní prostor, prostor pro diváky/ bude v případě použití podlahových vodivých roštů provedeno jejich vzájemné vodivé propojení s vodivým napojením na základový zemnič. Systém propojení bude zvolen na základě skutečně osazovaných prvků s jejich uložením a bude patrný z celkového provedení zemnící a jímací soustavy ve výrobní dokumentaci zhotovitele. Přístup a provoz 2.NP bude omezen z provozního řádu objektu pouze v době pořádání zápasů a pěkného počasí. 19. Náhradní zdroje, jejich účel a způsob zapojení V případě potřeby budou vybraná zařízení osazena vnitřními záložními bateriemi s kapacitou odpovídající požadavkům provozu po výpadku hlavního napájení a výstupem bezpečného napětí. 20. Prostředí Ve výkresové části je uvedeno prostředí podle ČSN ed.2 (kde není značka uvedena je navrhováno prostředí základní). Projektant stanovil prostředí podle dostupných podkladů uživatele a předpokládaného využití. Převzetím projektu bez připomínek se z hlediska projektových prací považuje prostředí za definované (změna na základě zkušebního provozu a její vliv na úpravu elektroinstalace je věcí investora-uživatele). Při započetím prací bude v případě zjištěných rozporů, nebo na základě podkladů od skutečně dodávaných zařízení či změnách užívání jednotlivých prostor vypracován protokol o určení prostředí za účasti investora a zúčastněných firem na realizaci. Na základě určeného prostředí budou v rámci výrobní dokumentace provedeny návazné úpravy a doplnění dokumentace. 21. Závěr Tato technická zpráva doplňuje výkresovou část dokumentace a je její nedílnou součástí. Veškeré práce je nutno provádět dle příslušných vyhlášek bezpečnosti práce, kterými se stanový základní požadavky k zajištění bezpečnosti práce, montáži technologických zařízení a platné technologické postupy. Před započetím prací bude zhotovitelem vypracována výrobní dokumentace! Veškeré ovládací a signalizační zařízení včetně kabelových zařízení musí být řádně označeny dle skutečnosti s popisem činnosti, kterou uvádějí do zap/vyp stavu, nebo jakou činnost kterého zařízení signalizují. Kompletní provedení elektroinstalace včetně případných napojení na stávající rozvody a přeložek musí odpovídat platným normám a předpisům v době provádění. Po ukončení prací bude zařízení odzkoušeno a předáno do užívání výchozí revizní zprávou. Prováděním prací smí být pověřováni jen pracovníci, kteří jsou pro dané práce vyučeni nebo zaškoleni. Při realizaci akce je nutno dodržovat zásady minimální hlučnosti, prašnosti. Stránka 6/13

7 Po ukončení všech prací bude dodavatelem vypracována dokumentace skutečného provedení stavby. Předpisy a normy: (základní výběr) ČSN ed.2 - Ochrana před úrazem elektrickým proudem ČSN Použití ochranných opatření pro zajištění bezpečnosti ČSN ed.3 - Výběr a stavba elektrických zařízení. ČSN Předpisy pro dimenzování a jištění vodičů a kabelů ČSN ed.2 - Uzemnění, ochranné vodiče a vodiče ochranného pospojování ČSN Revize ČSN Vnitřní elektrické rozvody ČSN Elektrický rozvod v místnostech pro lékařské účely ČSN Předpisy pro kladení silových el.vedení ČSN Kladení el. vedení do stropů a podlah ČSN EN Osvětlení pracovních prostorů vnitřní pracovní prostory ČSN EN ed.2 - Ochrana před bleskem: Část 1-4 ČSN Požární bezpečnost staveb - Společná ustanovení ČSN Požární bezpečnost staveb - Kabelové rozvody Stránka 7/13

8 B. Slaboproudé rozvody 1. Obecně Na kabeláže k jednotlivým zařízením jsou kladeny různé požadavky, proto budou uloženy odděleně ve vlastních trasách - kabelových žlabech nebo ochranných trubkách. Kabeláž bude v jednotlivých částech objektu uložena převážně v podlahách a v možných místech nad podhledy, s přechodem do připraveného trubkování pod omítkou ke koncovým zařízením. 2. Strukturovaná kabeláž, datové rozvody V rámci objektu bude osazen jeden rozvaděč SK RS pro ukončení horizontálních i vertikálních rozvodů. Rozvaděč bude umístěn v místnosti a bude uzamykatelný. Kabeláž bude navržena pro cat.6, rezerva pro rozšíření rozvodů trubkování do technické chodby - min. 3x MFXØ36. Pro napájení rozvaděče RS budou z nově osazeného hlavního silového rozvaděče objektu přivedeny dva samostatně jištěné okruhy, z nichž jeden bude využit pro napájení zařízení SK a druhý pro zařízení rozvodu ozvučení a STA. Datová kabeláž bude uložena převážně v trasách nad podhledy a návazně v ochranných trubkách ve stěnách - vše s minimálním odstupem 20cm od souběžně vedené silnoproudé kabeláže. Na kabeláž a návazné komponenty bude požadována minimální záruka 15 let od předání. Pro vybrané místnosti bude v rámci objektu připravena minimálně jedna dvouportová zásuvka, pro sestavy TV (klubovny) zásuvka dvouportová v sestavách pro AV zařízení, zásuvka jednoportová při rozvaděči M+R. V rámci komunikačních prostor budou osazeny vnitřní AP pro pásmo 2,4 GHz určené pro přímou montáž na strop. Jejich napájení bude po ethernetu POE. Do systému budou napojeny čtyři síťové kamery, dvě vnitřní osazeny v blízkosti hlavních vstupů do objektu a dvě venkovní, které budou osazeny na sloupu výsledkové tabule a budou primárně sloužit pro záznam fotbalových zápasů. Napojení venkovních kamer bude optickým kabelem uloženým v zemní chráničce s odpovídajícími převodníky signálu na obou stranách. Strukturovaná kabeláž bude rozvedena čtyřpárovými datovými kabely cat.6, bude provedena hvězdicovitě. Od každé datové zásuvky povedou jeden/dva kabely do centrálního rozvaděče. Rozvržení zásuvek SK je zaneseno v půdorysu, jejich přesné umístění bude potvrzeno při realizaci investorem a zaneseno do výrobní dokumentace zhotovitele. Obecně: kabeláž musí splňovat normy ČSN EN 50173, EIA TIA 568, ISO 11801, ČSN EN 50174, odolnost proti rušení EMC EN 55024, Elektronická zabezpečovací signalizace V místnosti archivu středové části budovy bude osazena ústředna EZS. Ovládání systému bude prováděno pomocí klávesnic, které budou umístěny uvnitř objektu. Zabezpečení objektu je uvažováno ve stupni číslo pro střední až vysoká rizika dle ČSN EN Pro zabezpečení vnitřních prostor bude použito převážně infrapasivních a duálních čidel, v kombinaci s čidly na detekci tříštění skla. Akustická signalizace nebude samostatně řešena, bude zastoupena přenosovým zařízením. Pro přenos poplachového stavu ústředny bude využito GSM pojítka s možností přenosu poplachu na mobilní telefon, případně na pult centralizované ochrany apod. Stránka 8/13

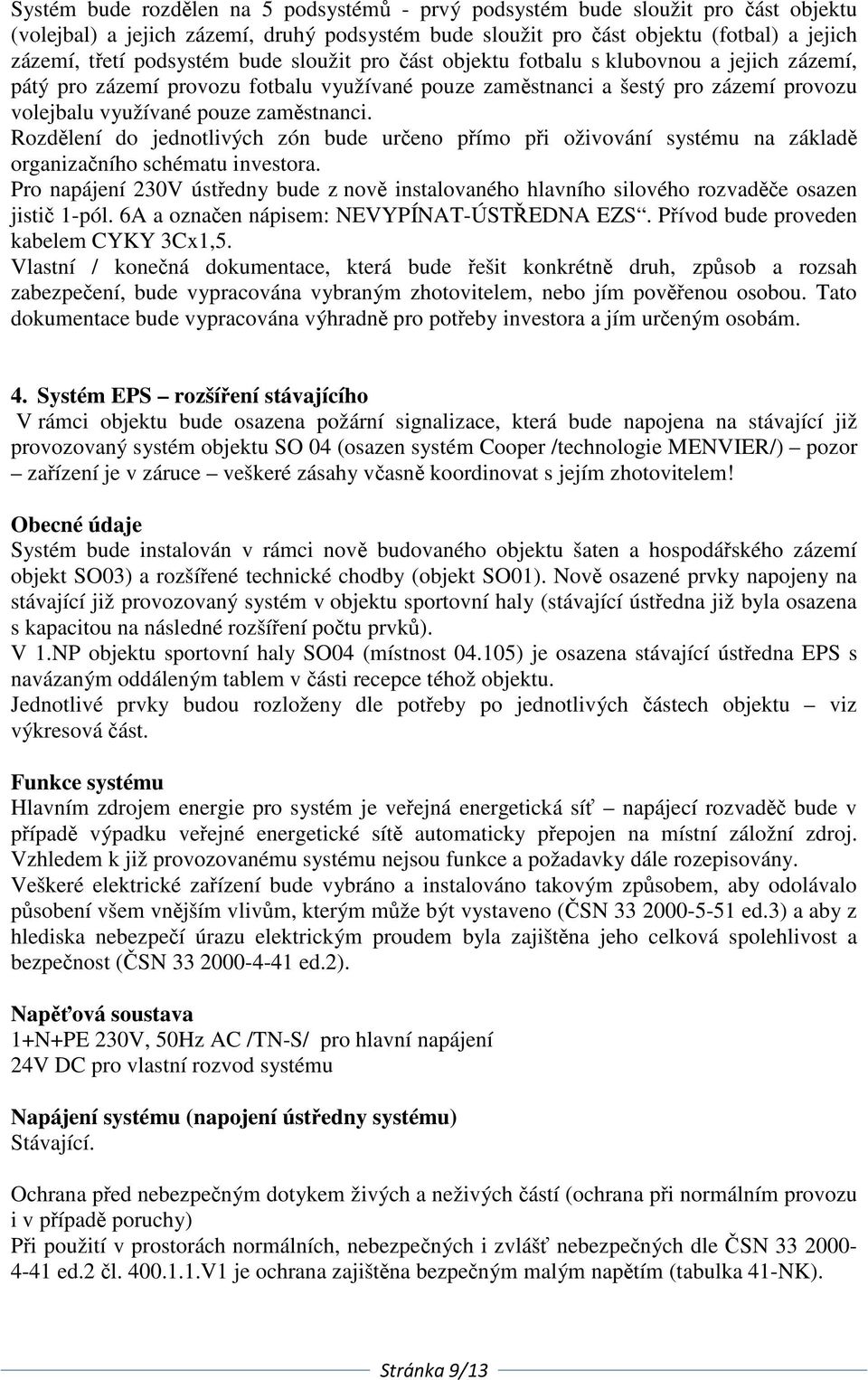

9 Systém bude rozdělen na 5 podsystémů - prvý podsystém bude sloužit pro část objektu (volejbal) a jejich zázemí, druhý podsystém bude sloužit pro část objektu (fotbal) a jejich zázemí, třetí podsystém bude sloužit pro část objektu fotbalu s klubovnou a jejich zázemí, pátý pro zázemí provozu fotbalu využívané pouze zaměstnanci a šestý pro zázemí provozu volejbalu využívané pouze zaměstnanci. Rozdělení do jednotlivých zón bude určeno přímo při oživování systému na základě organizačního schématu investora. Pro napájení 230V ústředny bude z nově instalovaného hlavního silového rozvaděče osazen jistič 1-pól. 6A a označen nápisem: NEVYPÍNAT-ÚSTŘEDNA EZS. Přívod bude proveden kabelem CYKY 3Cx1,5. Vlastní / konečná dokumentace, která bude řešit konkrétně druh, způsob a rozsah zabezpečení, bude vypracována vybraným zhotovitelem, nebo jím pověřenou osobou. Tato dokumentace bude vypracována výhradně pro potřeby investora a jím určeným osobám. 4. Systém EPS rozšíření stávajícího V rámci objektu bude osazena požární signalizace, která bude napojena na stávající již provozovaný systém objektu SO 04 (osazen systém Cooper /technologie MENVIER/) pozor zařízení je v záruce veškeré zásahy včasně koordinovat s jejím zhotovitelem! Obecné údaje Systém bude instalován v rámci nově budovaného objektu šaten a hospodářského zázemí objekt SO03) a rozšířené technické chodby (objekt SO01). Nově osazené prvky napojeny na stávající již provozovaný systém v objektu sportovní haly (stávající ústředna již byla osazena s kapacitou na následné rozšíření počtu prvků). V 1.NP objektu sportovní haly SO04 (místnost ) je osazena stávající ústředna EPS s navázaným oddáleným tablem v části recepce téhož objektu. Jednotlivé prvky budou rozloženy dle potřeby po jednotlivých částech objektu viz výkresová část. Funkce systému Hlavním zdrojem energie pro systém je veřejná energetická síť napájecí rozvaděč bude v případě výpadku veřejné energetické sítě automaticky přepojen na místní záložní zdroj. Vzhledem k již provozovanému systému nejsou funkce a požadavky dále rozepisovány. Veškeré elektrické zařízení bude vybráno a instalováno takovým způsobem, aby odolávalo působení všem vnějším vlivům, kterým může být vystaveno (ČSN ed.3) a aby z hlediska nebezpečí úrazu elektrickým proudem byla zajištěna jeho celková spolehlivost a bezpečnost (ČSN ed.2). Napěťová soustava 1+N+PE 230V, 50Hz AC /TN-S/ pro hlavní napájení 24V DC pro vlastní rozvod systému Napájení systému (napojení ústředny systému) Stávající. Ochrana před nebezpečným dotykem živých a neživých částí (ochrana při normálním provozu i v případě poruchy) Při použití v prostorách normálních, nebezpečných i zvlášť nebezpečných dle ČSN ed.2 čl V1 je ochrana zajištěna bezpečným malým napětím (tabulka 41-NK). Stránka 9/13

10 Ochrana před nebezpečným dotykem živých částí (ochrana při normálním provozu) Ústředna EPS je z hlediska bezpečnosti zařízení třídy 1 dle ČSN Ochrana je zajištěna izolací živých částí, doplňkově polohou ve smyslu ČSN ed.2 oddíl 412. Ochrana před nebezpečným dotykem neživých částí (ochrana v případě poruchy) Ochrana všech použitých prvků napájených síťovým napětím je zajištěna samočinným odpojením od zdroje ve smyslu ČSN ed.2 oddíl 413. Rozložení systému EPS Jednotlivé osazované prvky systému EPS budou navrženy účelně, hospodárně a úměrně k vynaloženým nákladům na požární zabezpečení části objektu ve vztahu k chráněným hodnotám a předpokládané pravděpodobnosti vzniku požáru. Automatické hlásiče budou rozloženy tak, aby vznikající požáry byly signalizovány již v počátečním stádiu a zároveň bylo zajištěno rovnoměrné a účinné střežení daných prostor. Automatické hlásiče požáru jsou doplněny tlačítkovými hlásiči situovanými při únikových dveří z dané části prostoru v objektu. Kabelové rozvody budou v horizontálních větvích v převážné míře uloženy v ocelových drátěných žlabech osazovaných v předepsaných odstupech od ostatních technologií /a vzájemně vodivě propojených/, návazně v elektroinstalačních trubkách nebo na nehořlavých konstrukcích uchycené odpovídajícími instalačními příchytkami. Svislé části kabelových tras (tlačítka) budou uloženy v ochranných trubkách pod omítkou. Osazované vedení včetně hlavních prvků systému bude dle ČSN ed.3 uspořádáno nebo označeno tak, aby bylo při kontrolách, zkouškách či opravách snadno identifikovatelné a přístupné. Vedení bude uloženo a provedeno v co možná nejkratších trasách s minimem křižování. Jejich uložení bude voleno přímočaře (svisle i vodorovně). Otvory v požárně dělících konstrukčních prvcích objektu, kterými prochází kabelové vedení, budou utěsněny tak, aby nebyla snížena požadovaná požární odolnost konstrukce. Systém EPS nebude přebírat informace o činnosti ostatních PBZ v rámci objektu šaten SO03. Systém bude svými impulsy dávat podnět k činnosti následných zařízení: Spuštění akustického poplachu Napájení bude provedeno dle ČSN IEC a souvisejících. Ovládání ústředny EPS se provádí pomocí tlačítek membránové klávesnice v několika stupních přístupu pro zamezení zásahu nepovolaných osob do nastavení systému. Akustická signalizace je interní v ústředně EPS a externí pomocí požárních sirén/zvonů. Jako záložní zdroj budou použity dva hermeticky uzavřené akumulátory 12V/24Ah o jejichž dobíjení se stará elektronika ústředny. Konečná kapacita akumulátorů bude volena s ohledem na ČSN EN Požadavky na údržbu a obsluhu Vzhledem k rozšíření již provozovaného systému není dále popisováno. 5. STA Rozvod VF signálu po objektu bude ve standardním provedení do vybraných místností objektu. Konfigurace bude plnit požadavek pro příjem pozemního digitálního vysílání. Rozvod bude řešen hvězdicovitě - v samostatných větvích realizovaných v MFX ø23mm do koncových zásuvek jež budou součástí násobných rámečků. Veškerý vnitřní i venkovní rozvod bude realizován odpovídajícím 75Ω koaxiálním kabelem. Kabely budou zataženy do Stránka 10/13

11 připravených PVC trubek uložených v podhledech/pod omítkou. Zařízení STA bude osazeno v centrálním rozvaděči RS a napájeno bude z rozvaděče RP1. Součástí této dokumentace není aktivní zařízení systému STA bude dodáno provozovatelem místní kabelové TV. 6. Závěr Při realizaci akce je nutno dodržovat zásady minimální hlučnosti, prašnosti. Tato technická zpráva doplňuje výkresovou část dokumentace a je její nedílnou součástí. Veškeré práce je nutno provádět dle příslušných vyhlášek bezpečnosti práce, kterými se stanový základní požadavky k zajištění bezpečnosti práce, montáži technologických zařízení a platné technologické postupy. Před započetím prací bude zhotovitelem vypracována výrobní dokumentace! Veškeré potřebné přeložky, provizorní převěšení stávající kabeláže nutno provádět v součinnosti s jednotlivými správci sítí za včasného oznámení investorovi /jeho zástupci/. Po dokončení prací budou dodány revize, měřící protokoly, prohlášení o shodě, návody v ČJ, záruční listy atd. Dodavatelem bude po dokončení prací vypracována a předána dokumentace skutečného provedení stavby. Stránka 11/13

12 SPECIFIKACE SVÍTIDEL (základní orientační rozpis) *1 stropní zářivkové těleso 230V/1x58W - 28 ks P158PCE dodat včetně svět. zdroje a el.předřadníku *2 vestavěné zářivkové těleso 230V/1x18W - 8 ks GL-60A dodat včetně úsporného svět. zdroje *4 nouzové zářivkové těleso 230V/8W/1hod - 40 ks ONDAPLUS 8/1, 1 hod, dodat včetně svět. zdroje a flour.štítku *5 nouzové zářivkové těleso 230V/11W/1hod - 17 ks ONDAPLUS 11PL/1, 1 hod, dodat včetně svět. zdroje a flour.štítku *7 stropní vestav.zářivkové svítidlo 230V/1x18W - 18 ks IRIS18W dodat včetně svět. zdroje a el.předřadníku *8 stropní vestav.zářivkové svítidlo 230V/2x26W - 60 ks POLO 10 2x26W ALEP dodat včetně svět. zdrojů a el.předřadníku *9 stropní žárovkové svítidlo 230V/1x23W - 5 ks ERICA IAA 75W BIANCO dodat včetně svět. úsp.zdroje *10 stropní zářivkové těleso 230V/2x58W - 19 ks P258PCE dodat včetně svět. zdrojů a el.předřadníku *11 stropní žárovkové svítidlo 230V/1x23W - 14 ks OSM IN-172 dodat včetně svět. úsp.zdroje *12 stropní žárovkové svítidlo s pohyb.čidlem 230V/1x23W - 1 ks DL60OEL dodat včetně svět. úsp.zdroje *14 stropní závěsné 230V/75W (LED 230V, GU10, 6W) - 14 ks i-pipedi R80S 1 x MAX 75W GU10 QPAR 16, dodat včetně LED zdroje *15 svítidlo LED /pásek/ 12V/9,6W/m - 1 ks LED pásek voděodolný IP55 SQ3-W600, 9,6W/m, 120 LED/m 60m hliníkový profil S pro LED pásek s nacvakávacím difusorem - 60m LED zdroj (trafo) 12V 120W IP67 6ks *16 vestavné LED svítidlo 230V/22W - 26 ks SPML1500LEP/170 dodat včetně přísl. *17 stropní zářivkové těleso 230V/4x14W - 12 ks FL1089/DALI - 4x14W dodat včetně svět. zdrojů a stmívat.digit.předřadníku DALI *18 nástěnné zářivkové těleso 230V/1x55W - 8 ks Stránka 12/13

13 FL1080/DALI dodat včetně svět. zdrojů a stmívat.digit.předřadníku DALI *19 pouze montáž, dodávka interiéru - 5 ks (osvětlení polic při vstupech do objektu) Ve všech zářivkových svítidlech použity světelné zdroje s barvou světla 840 /bílá/ a odpovídající elektronický předřadník. NAVRŽENÉ VZOROVÉ PŘÍSTROJE FIRMY ABB Time barva titanová, zásuvky s ochrannými clonkami Před objednáním svítidel koordinovat s projektem interiéru a nechat potvrdit (svítidla i zdroje) architektem projektu. Všechna zařízení a všechen materiál uvedené v daném projektovém řešení jsou pouze označením typu zařízení a materiálu, který stanovuje technické parametry prvku. V rámci dodávky díla mohou být použity jiné materiály a jiná zařízení, které však musí splňovat všechny parametry, které jsou uvedeny v tomto projektovém řešení. Stránka 13/13
