1 WZMOEE Zeparo ZI/ZE Montáž Provoz

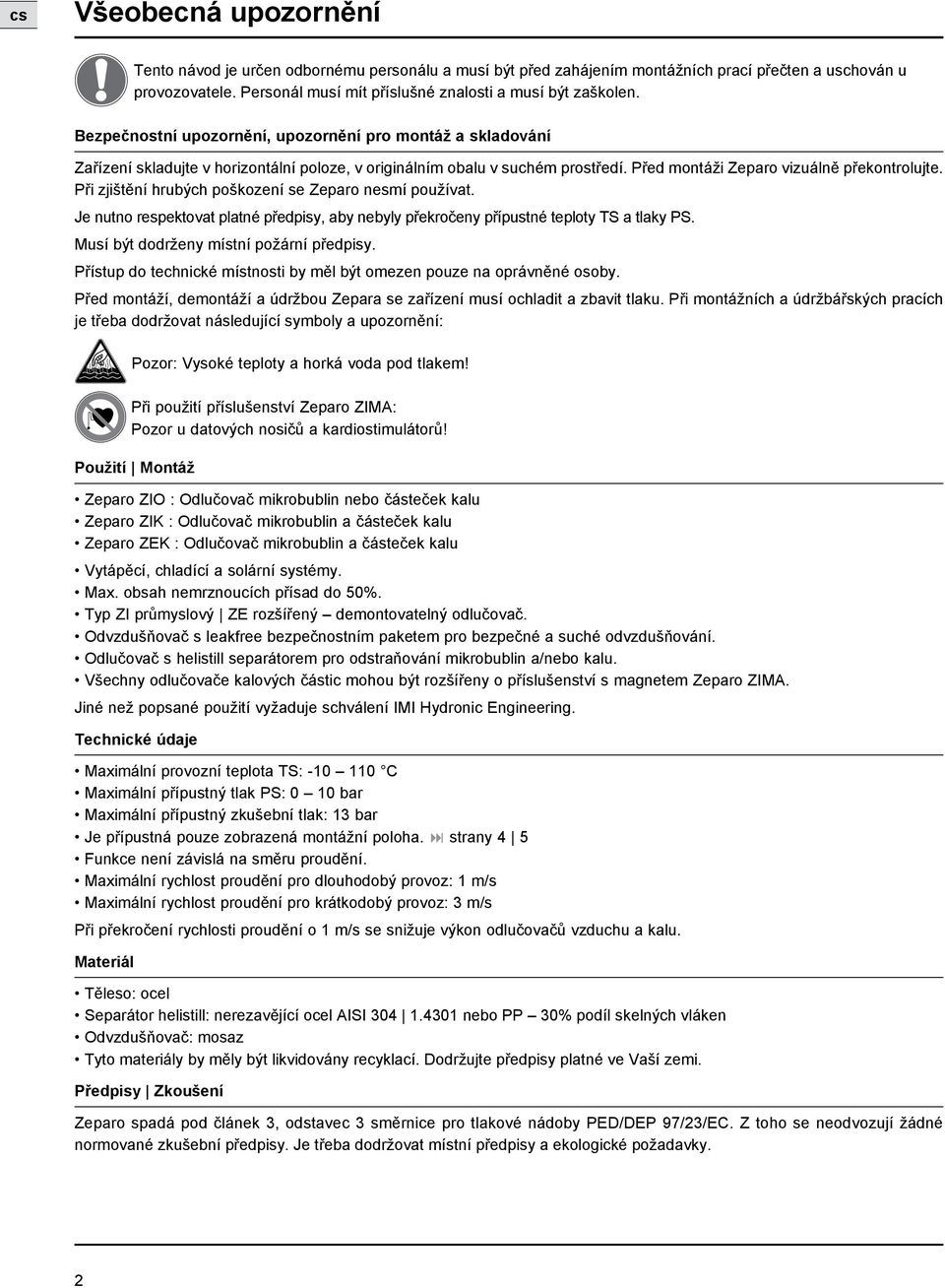

2 cs Všeobecná upozornění Tento návod je určen odbornému personálu a musí být před zahájením montážních prací přečten a uschován u provozovatele. Personál musí mít příslušné znalosti a musí být zaškolen. Bezpečnostní upozornění, upozornění pro montáž a skladování Zařízení skladujte v horizontální poloze, v originálním obalu v suchém prostředí. Před montáži Zeparo vizuálně překontrolujte. Při zjištění hrubých poškození se Zeparo nesmí používat. Je nutno respektovat platné předpisy, aby nebyly překročeny přípustné teploty TS a tlaky PS. Musí být dodrženy místní požární předpisy. Přístup do technické místnosti by měl být omezen pouze na oprávněné osoby. Před montáží, demontáží a údržbou Zepara se zařízení musí ochladit a zbavit tlaku. Při montážních a údržbářských pracích je třeba dodržovat následující symboly a upozornění: Pozor: Vysoké teploty a horká voda pod tlakem! Při použití příslušenství Zeparo ZIMA: Pozor u datových nosičů a kardiostimulátorů! Použití Montáž Zeparo ZIO : Odlučovač mikrobublin nebo částeček kalu Zeparo ZIK : Odlučovač mikrobublin a částeček kalu Zeparo ZEK : Odlučovač mikrobublin a částeček kalu Vytápěcí, chladící a solární systémy. Max. obsah nemrznoucích přísad do 50%. Typ ZI průmyslový ZE rozšířený demontovatelný odlučovač. Odvzdušňovač s leakfree bezpečnostním paketem pro bezpečné a suché odvzdušňování. Odlučovač s helistill separátorem pro odstraňování mikrobublin a/nebo kalu. Všechny odlučovače kalových částic mohou být rozšířeny o příslušenství s magnetem Zeparo ZIMA. Jiné než popsané použití vyžaduje schválení IMI Hydronic Engineering. Technické údaje Maximální provozní teplota TS: C Maximální přípustný tlak PS: 0 10 bar Maximální přípustný zkušební tlak: 13 bar Je přípustná pouze zobrazená montážní poloha. : strany 4 5 Funkce není závislá na směru proudění. Maximální rychlost proudění pro dlouhodobý provoz: 1 m/s Maximální rychlost proudění pro krátkodobý provoz: 3 m/s Při překročení rychlosti proudění o 1 m/s se snižuje výkon odlučovačů vzduchu a kalu. Materiál Těleso: ocel Separátor helistill: nerezavějící ocel AISI nebo PP 30% podíl skelných vláken Odvzdušňovač: mosaz Tyto materiály by měly být likvidovány recyklací. Dodržujte předpisy platné ve Vaší zemi. Předpisy Zkoušení Zeparo spadá pod článek 3, odstavec 3 směrnice pro tlakové nádoby PED/DEP 97/23/EC. Z toho se neodvozují žádné normované zkušební předpisy. Je třeba dodržovat místní předpisy a ekologické požadavky. 2

3 Montáž cs Před montáží do potrubí je třeba odlučovače zkompletovat. Potřebné příslušenství se nalézá v paketu příslušenství. Na požadavek je možno dodat příslušenství Zeparo ZIMA pro lepší odlučování magnetických částic kalu. Kompletace odlučovače : strana 2 Funkce, které jsou k dispozici: ZIO ZIO ZIK ZEK Odvzdušňování při plnění Odvzdušňování při vypouštění Odlučování mikrobublin Vypouštění kalu Varianta se Zeparo ZIMA Demontáž odlučovače (S) (5) (5) (5) (5) (1) (1) (S) (2) (3) (4) Pro dopravu Zepara jeřábem se místo automatického odvzdušňovacího ventilu (5) našroubuje dopravní hák (4) z paketu příslušenství. Po montáži se musí odkalovací kohout uzavřít a automatický odvzdušňovací ventil (5) se musí nastavit do provozní polohy «Vent». Paket příslušenství (4) Transportní hák (5) Automatický odvzdušňovací ventil Zeparo ZUTX Odkalovací kohout Redukce - Zeparo ZI: 1 kus Zeparo ZE: 2 kusy Magnet Attachment Zeparo ZIMA (na požadavek) (8) Odbočka s kapsou z mosazi (9) Magnetická tyč s rukojetí (10) Tyčový magnet (11) Zajišťovací pružina pro tyčový magnet Dodatečně připevněný typový štítek je třeba po kompletní montáži dobře viditelně upevnit na příslušenství ZIMA nebo na tepelnou izolaci. Montáž se provádí přednostně před instalací Zeparo ZI/ZE do potrubí. Je třeba dodržovat montážní rozměry : strana Odkalovací kohout vyšroubovat z redukce. 2. Poté demontovat redukci z odlučovače (1) (2) (3). 3. Pokud je to nutné, hrdlo vyčistěte. 4. Do hrdla našroubujte odbočku (8). Použijte klíč č. 70. U ZEK DN 100 se šroubením dotáhnout na spodním přípoji odlučovač (3) (11) matkovým klíčem č Odkalovací kohout našroubujte na redukci (8). Uzavřete odkalovací ventil. 6. Tyčové magnety (10) a nakonec tyčový magnet s rukojetí (9) zasuňte do kapsy a zajistěte zajišťovací pružinou (11). 6. (9) (10) 4. (8) (1) (2) (3) 3

4 cs Montáž Zobrazené příklady zapojení představují přednostní řešení. Odchylky jsou možné, jestliže se dodrží minimální hodnoty (HB, H, A) uvedené v popisech. Montáž odlučovače do potrubí : strana 2 Zabudování Zeparo ZI/ZE je třeba pečlivě naplánovat : Příručka Vzduch IMI Hydronic Engineering. Je třeba dodržovat montážní míry pro odvzdušňovač a obzvlášť pro příslušenství s magnetem Zeparo ZIMA. Odlučovač mikrobublin Zeparo je třeba instalovat v místech s nejvyšší teplotou teplonosné látky, u vytápěcích soustav do přívodu a u chladících soustav do zpátečky. Čím menší je statická výška HB nad odlučovačem, tím lépe funguje odlučování mikrobublin. HB = f (tmax) podle tabulky 1 : strana 5 nesmí být překročena. Použití: ZIO, ZIK, ZEK varianta s odlučovačem kalu. Příklad: Zeparo ZIO ve vytápěcí soustavě ZIO ZIK ZEK Odlučovač částic kalu Zeparo se instaluje podle možností do hlavního přívodního potrubí před bezpečnostní části zařízení. Přednost má zabudování do zpětného okruhu zařízení. Příklad: Zeparo ZIO ve vytápěcí soustavě Použití: ZIO, ZIK, ZEK s přídavným odlučováním mikrobublin je možné. Dodržujte montážní výšku H podle tabulky 2 : strana 5. Možnost: montáž Zeparo ZIMA. Pokud je souprava ZIMA instalována do Zepara před jeho montáží do potrubí, je třeba brát v úvahu jen montážní výšku H pro vytahování tyčového magnetu. Jestliže se ZIMA montuje nebo demontuje po instalaci Zepara, pak je třeba brát v úvahu i montážní výšku H pro jímku. tmax 190 ZIO ZIK ZEK H 4

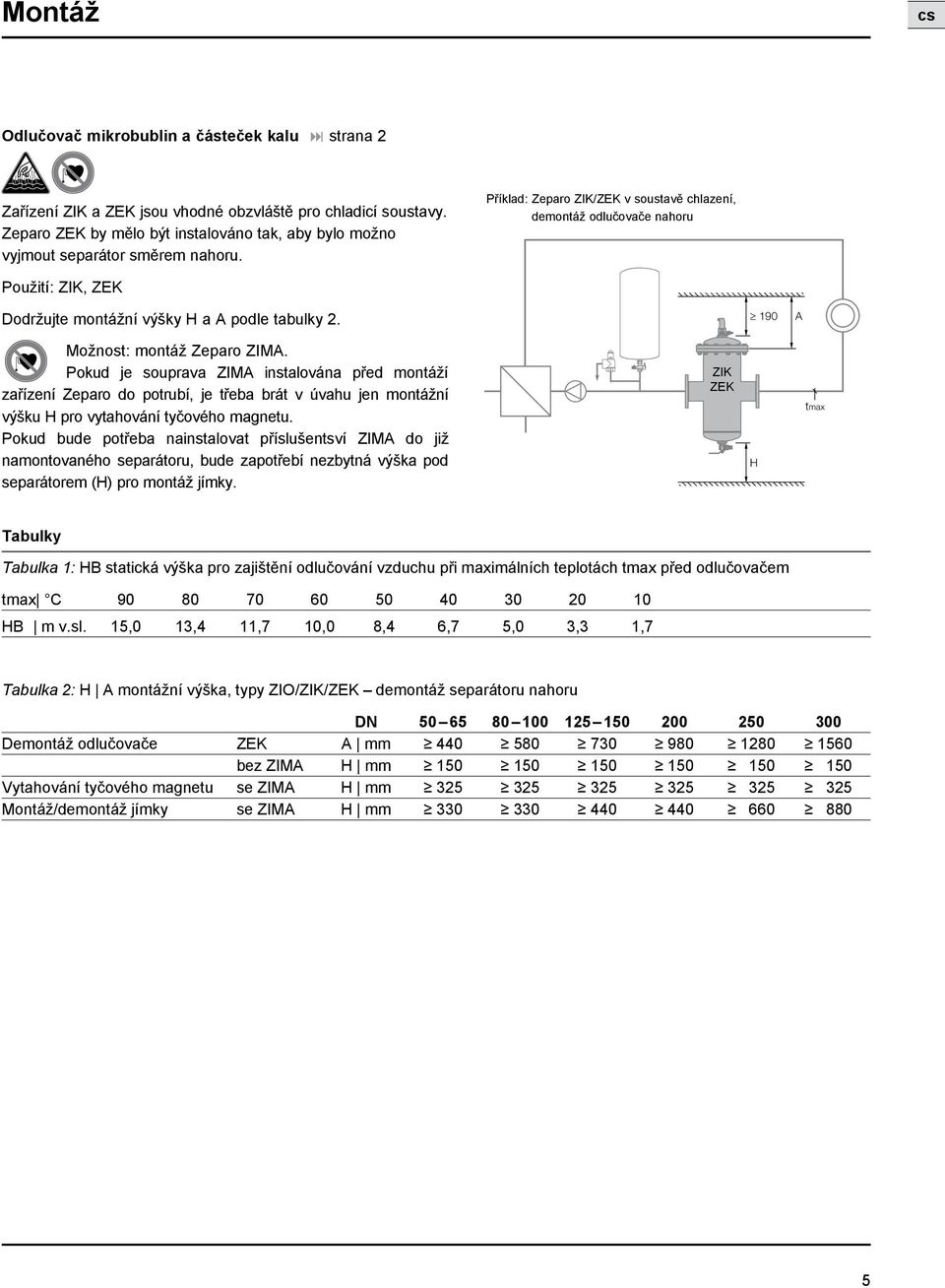

5 Montáž cs Odlučovač mikrobublin a částeček kalu : strana 2 Zařízení ZIK a ZEK jsou vhodné obzvláště pro chladicí soustavy. Zeparo ZEK by mělo být instalováno tak, aby bylo možno vyjmout separátor směrem nahoru. Příklad: Zeparo ZIK/ZEK v soustavě chlazení, demontáž odlučovače nahoru Použití: ZIK, ZEK Dodržujte montážní výšky H a A podle tabulky A Možnost: montáž Zeparo ZIMA. Pokud je souprava ZIMA instalována před montáží zařízení Zeparo do potrubí, je třeba brát v úvahu jen montážní výšku H pro vytahování tyčového magnetu. Pokud bude potřeba nainstalovat příslušentsví ZIMA do již namontovaného separátoru, bude zapotřebí nezbytná výška pod separátorem (H) pro montáž jímky. ZIK ZEK H tmax Tabulky Tabulka 1: HB statická výška pro zajištění odlučování vzduchu při maximálních teplotách tmax před odlučovačem tmax C HB m v.sl. 15,0 13,4 11,7 10,0 8,4 6,7 5,0 3,3 1,7 190 Tabulka 2: H A montážní výška, typy ZIO/ZIK/ZEK demontáž separátoru nahoru tmax DN Demontáž odlučovače ZEK A mm A 1560 bez ZIMA H mm Vytahování tyčového magnetu se ZIMA H mm Montáž/demontáž jímky se ZIMA H mm

6 cs Provoz Údržba Provoz Zeparo ZI/ZE za dále uvedených podmínek nevyžaduje údržbu. Automatický odvzdušňovací ventil (5) Zeparo ZUTX : strana 2 Pomocí matkového klíče (vel. 13) je možno přepínat multifunkční třícestný kohout na tři funkce «Vent», «Service» a «Skim». Vent: Normální provozní stav. Odvzdušňovač je spojen s odlučovačem a odpouští nashromážděný vzduch. Service: Provozní stav pro servisní manipulace (odkalování): Odvzdušňovač je oddělen od odlučovače. Skim: Kulový kohout odvzdušňovače je spojen s odlučovačem. Tímto způsobem lze vypustit větší množství vody a vzduchu a je možno propláchnout přípoj odvzdušňovače.* V případě propouštějícího odvzdušňovacího ventilu použijte fluorescentního uzavíracího šroubu pro uzavření odfuku. Šroub slouží nejen k uzavření odvzdušňovače, ale také signalizuje závadu. Odlučovač s odkalovací funkcí : strana 2 Odlučovač Zeparo ZI/ZE pro kalové částice musí být v závislosti na množství kalu ve vodě v pravidelných intervalech proplachován.* * Při provedení s příslušenstvím Zeparo ZIMA je třeba dodržovat zvláštní upozornění! 1. Tyčový magnet se skládá ze segmentů (9, 10), které mohou být vytaženy jednotlivě, pokud to místní poměry vyžadují. Vytáhněte tyčový magnet (9, 10). Nejdříve však odstraňte pojišťovací pružinu (11). 2. Proplachování.* 3. Tyčový magnet (10), je-li to zapotřebí, nasuňte zpět jednotlivé segmenty magnetu a zajistěte je zajišťovací pružinou (11) * * Vypuštěná voda musí být znovu doplněna, jinak bude ovlivněno expanzní zařízení. 6

7 Provoz Údržba cs Zeparo ZEK demontáž odlučovače : strana 2 Zeparo ZEK mají demontovatelný odlučovač. Při silném zakalení, zvláště po uvedení do provozu, může být odlučovač demontován a vyčištěn. Podmínkou je, že montážní míra A podle tabulky 2 : strana 5 je dodržena. Tip pro čištění: Separátor lze vyčistit proplachem vodou. Usazeniny lze odstranit teplou vodou. Nepoužívejte tlakové čističe, protože mohou poškodit těleso separátoru. ZEK - DN 100 se šroubením Demontáž odlučovače: 1. Střídavě uvolňujte šrouby tak dlouho, až spojka bude držet jen na jednom šroubu. 2. Spojku otočte přes drážku. Spodní díl tělesa s odlučovačem vytáhněte opatrně z těsnění. 3. Vytáhněte odlučovač z tělesa a obojí vyčistěte. : Tip pro čištění Montáž odlučovače: 1. Konce trubek a drážky obou polovin Zepara musí být bez špíny, tuků, laků a poškození. 2. Vnější strany a chlopně těsnění natřete silikonovým kluzným prostředkem bez minerálních olejů doporučujeme GETL Tyro č B. 3. Přes jeden konec tělesa natáhněte těsnění. Těsnicí chlopně nesmí vyčnívat přes konec tělesa. 4. Oba konce tělesa vycentrujte a spojte. Těsnění vyrovnejte na střed. Těsnění nesmí zasahovat do drážek. 5. Poloviny spojky zajistěte jedním šroubem a otočte přes drážky. Těleso spojky musí plně ležet v drážce. 6. Vložte druhý šroub a oba šrouby dotáhněte rukou. Hlavy šroubu musí být úplně zapuštěny v tělese. 7. Šrouby dotáhněte střídavě momentovým klíčem. ZEK : 68 Nm ZEK : 122 Nm Používejte jen nepoškozená originální těsnění a přípustné mazací prostředky. : IMI Hydronic Engineerings Partner ( ZEK od DN 125 s přírubovým spojením Demontáž odlučovače: 1. Šrouby v přírubě střídavě uvolněte a demontujte. 2. Oddělte obě tělesa. 3. Vytáhněte odlučovač z tělesa a obojí vyčistěte. : Tip pro čištění Montáž odlučovače: 1. Je třeba použít nová těsnění! Těsnicí plochy obou polovin přírub je třeba pečlivě vyčistit. 2. Oba konce tělesa vycentrujte a spojte. Těsnění vyrovnejte na střed, vložte šrouby, matice odtáhněte rukou. 3. Střídavě dotáhněte šrouby. 7

8 Prohlášení o shodě Podle směrnice PED/DEP 97/23/EC Evropského parlamentu a Rady z 29. května 1997 Odlučovač mikrobublinek a částeček kalu Zeparo ZI/ZE Proces posuzování shody podle modulu Článek 3, odstavec Zvolená technická specifikace AD technická pravidla Označení podle Článek 3, odstavec 3 Osvědčení systému řízení jakosti TMS Níže podepsaný výrobce tímto potvrzuje, že konstrukce, výroba a zkoušení této nádoby odpovídá požadavkům směrnice pro tlaková zařízení PED/DEP 97/23/EC ve spojení se zvolenou technickou specifikací. Výrobce IMI Hydronic Engineering Switzerland AG Mühlerainstrasse 26 CH Füllinsdorf Tel. +41 (0) Christian Müller Asger Andersen Managing Director R & D Manager We reserve the right to introduce technical alterations without previous notice. IMI Hydronic Engineering AG Mühlerainstrasse 26 CH-4414 Füllinsdorf Tel. +41 (0)
