1 EU PENÍZE ŠKOLÁM NÁZEV PROJEKTU : MÁME RÁDI TECHNIKU REGISTRAČNÍ ČÍSLO PROJEKTU :CZ.1.07/1.4.00/ Speciální základní škola a Praktická škola Trmice Fűgnerova

2 Identifikátor materiálu: EU 4 59 F Jednoduché stroje (páka). Anotace Autor Jazyk Očekávaný výstup Žák si procvičí znalosti o páce. Mgr. Zdeněk Porč Čeština Žák ví, co to je a k čemu slouží páka. Speciální vzdělávací potřeby Klíčová slova Druh učebního materiálu ano páka, jednoduchý stroj, síla, rameno digitální / interaktivní / hodina Druh interaktivity aktivita Cílová skupina Stupeň a typ vzdělávání Typická věková skupina Celková velikost žák základní škola praktická druhý stupeň let / 6. ročník 5,37 MB soubor.notebook 2

3 Fyzika 6. ročník 6/5 Jednoduché stroje (páka). Vypracoval : Porč 3

4 Pamatuj. Páka je jednoduchý stroj, jehož 3 nejdůležitější části jsou osa rotace, rameno břemene a rameno síly. Páka se otáčí kolem osy otáčení, rameno břemene působí na těleso (břemeno), na rameno síly působí člověk nebo stroj. Páka se využívá nejčastěji pro zmenšení síly, protože velikost potřebné síly je nepřímo úměrná délce ramene. Čím delší rameno, tím potřebujete menší působící sílu. V obecnějším případě může na páku působit více sil. Páka může mít různé tvary od rovné tyče podepřené v jednom místě (páčidlo), přes dvě páky spojené kloubem (kleště), přes zahnutý tvar (klika), k tvaru kola (volant). Páka je skrytá i v kladce a kole na hřídeli. 4

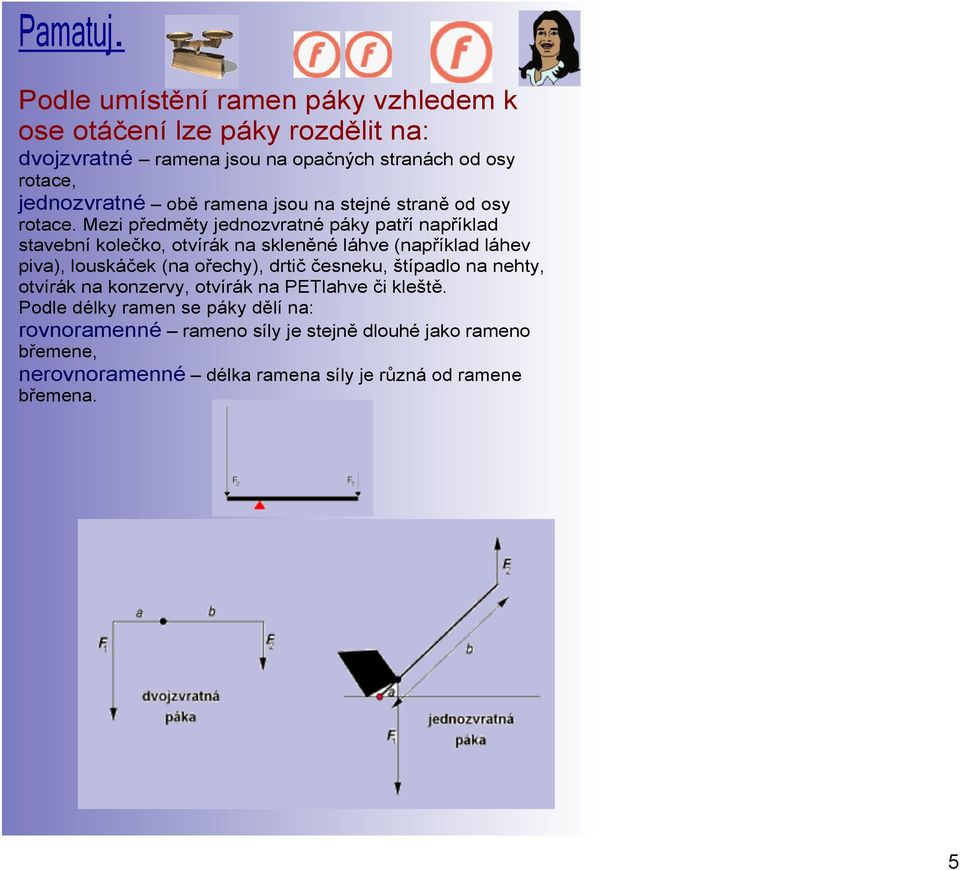

5 Pamatuj. Podle umístění ramen páky vzhledem k ose otáčení lze páky rozdělit na: dvojzvratné ramena jsou na opačných stranách od osy rotace, jednozvratné obě ramena jsou na stejné straně od osy rotace. Mezi předměty jednozvratné páky patří například stavební kolečko, otvírák na skleněné láhve (například láhev piva), louskáček (na ořechy), drtič česneku, štípadlo na nehty, otvírák na konzervy, otvírák na PETlahve či kleště. Podle délky ramen se páky dělí na: rovnoramenné rameno síly je stejně dlouhé jako rameno břemene, nerovnoramenné délka ramena síly je různá od ramene břemena. 5

6 Pamatuj. Podmínka rovnováhy na páce: Páka je v rovnováze, jestliže výsledný moment sil působících na páku je nulový. V případě, že na rameno a 1 působí síla F 1 a na rameno a 2 působí síla F 2, pak podmínku rovnováhy na páce vyjadřuje vzorec: F 1. a 1 = F 2. a 2 6

7 Správně doplň a zapamatuj si části páky. 7

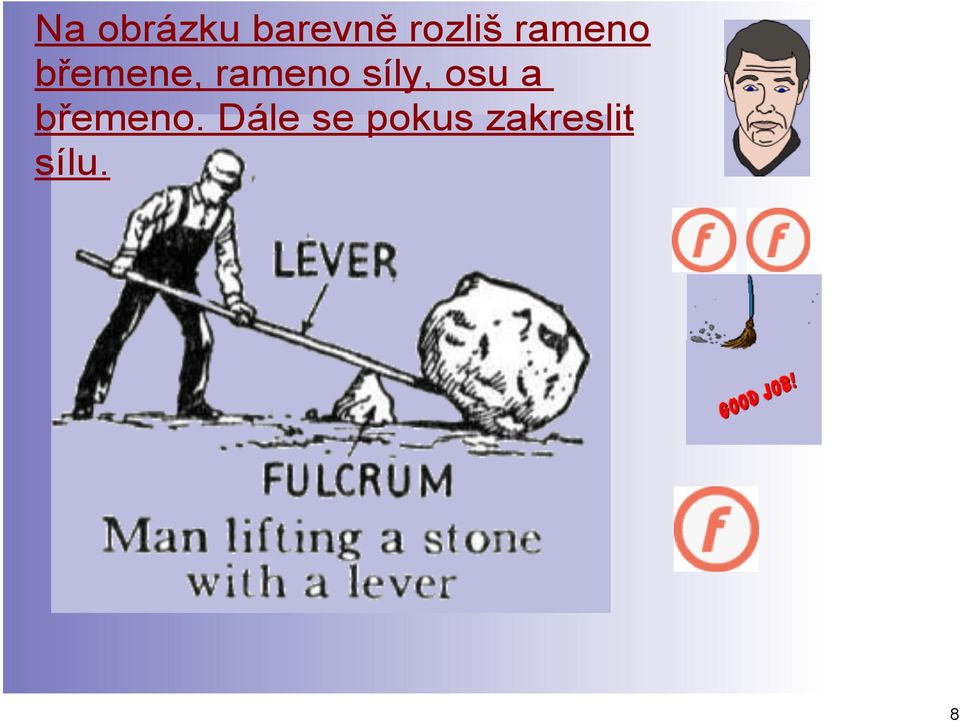

8 Na obrázku barevně rozliš rameno břemene, rameno síly, osu a břemeno. Dále se pokus zakreslit sílu. 8

9 Na obrázku je znázorněn jeřáb, který se používá při stavbě domu. Jeřáb pracuje na principu páky. Do rámečku nakresli její schéma pro tento případ a znázorni v něm osu otáčení, ramena páky a působící síly. 9

10 Urči, kde se nachází páka a zakroužkuj. 10

11 Urči, kde se nachází jednozvratná páka a kde dvojzvratná páka. Nevíš li, zde je odpověď. 11

12 Urči, kde se nachází rovnoramenná páka a kde nerovnoramenná páka a přiřaď. Rovnoramenná páka Nerovnoramenná páka Nevíš li, zde je odpověď. 12

13 Urči, kde se nachází jednozvratná páka a kde dvojzvratná páka a přiřaď. Jednozvratná páka Dvojzvratná páka 13

14 Prohlédni si animaci a urči, jakou silou bude dělník tlačit. 14

15 Prodlužuj rameno síly a popiš, co se bude dít s břemenem. 15

16 Správně doplň a udělej si zápis do sešitu. Páka Datum Páka je dlouhá tyč, která je v jednom bodě (ose) podepřená. Páka má dvě ramena a osu rotace. Nejčastěji se používá pro zmenšení síly. Čím je delší rameno, tím je potřeba menší působící síla. Páka může mít různé tvary. Páky můžeme dělit podle délek ramen na rovnoramenné a nerovnoramenné. Podle osy rotace na dvojzvratné, kdy ramena jsou na opačných stranách od osy rotace a jednozvratné, kdy ramena jsou na stejných stranách od osy rotace. 16
