anorganické chemie AV ČR, v.v.i. ŘEŽ, Poptávka: e-mail 23.

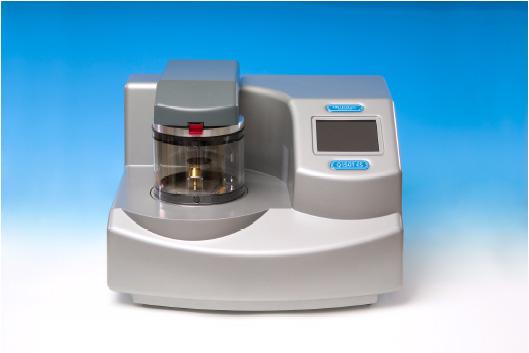

5 Turbo naprašovačka Q150T ES kompaktní TEM / SEM naprašovačka kovů nebo uhlíku Nabídka pro: Ústav anorganické chemie AV ČR, v.v.i. ŘEŽ, Poptávka: Nabídka č. AZ/14/QT/ května 2014 Alexandr Zemek zemek@edlin.cz,,

6 Libiš, 24. května 2014 Ústav anorganické chemie AV ČR, v.v.i. Husinec Řež Řež Mgr. Václav Štengl, Ph.D. Vážený pane doktore, na základě Vaší poptávky si dovolujeme nabídnout zařízení Q150T ES. Toto zařízení je ideální pro SEM, vysokorozlišovací FESEM a TEM aplikace. Q150T ES je tvořena profilovanou skříňkou s barevným dotykovým displejem umožňujícím zadávat a ukládat protokoly nanášení pro více uživatelů. Ve skříňce jsou obsaženy veškeré pracovní komponenty včetně účinného vzduchem chlazeného turbomolekulového čerpadla s výkonem 70 l/s. Automatické ovládání průsaku zajišťuje optimální vakuové podmínky během nanášení. Vakuová komora má vnější průměr 165 mm (6.5 ) a je vybavena integrovanou ochranou proti implozi. Q150T ES zahrnuje odstavení vakua, které zlepšuje výkon vakua tím, že udržuje vakuum v komoře v případě, že je systém v nečinnosti. Standardně je připojen otočný stolek na vzorek s proměnnou rychlostí otáčení, ostatní typy stolků jsou k dispozici volitelně. Nabídka je rozdělena do kapitol: 1: Navržené řešení a cenové údaje 2: Popis položek nabídky 3: Smluvní podmínky a termíny Pro další informace se, prosím, obracejte na firmu Edlin s.r.o., která je obchodním zastoupením firmy Quorum Technologies pro Českou republiku a Slovensko: LIBIŠ Att. Dr. Alexandr Zemek Tel Fax zemek@edlin.cz Věříme, že Vás naše nabídka zaujala a těšíme se na další spolupráci. S pozdravem, A. Zemek, Edlin s.r.o.,,

7 1. Navržené řešení a cenové údaje Dvoustupňové rotační čerpadlo 5m 3/ h Doprava a pojištění Anglie - Řež Základ bez daně Kč DPH 21% Kč Volitelné příslušenství a spotřební materiál: Vložka odpařování kovu a čištění clon C Ořezávátko uhlíkových tyčinek 1,2 a 1,4 mm Klínkovač,,

8 2. Popis položek nabídky Q150T ES je kompaktní nanášecí systém s turbomolekulovým čerpadlem vhodný pro SEM, TEM a mnoho dalších aplikací používajících tenký film Q150T ES vysokorozlišovací naprašovačka a vysokovakuová odpařovačka uhlíku, obsahující terčík TK8845 chróm Ø 54mm 0,3 mm a vysokovakuovou odpařovačku uhlíkových tyčinek pro uhlíkovou tyčinku Ø 3,05 mm. Depoziční vložky lze vyměnit během několika sekund, a inteligentní systém logiky automaticky rozpozná, která vložka je na místě, a zobrazí odpovídající provozní nastavení. Standardní součástí je rotační stolek s průměrem 50 mm s nastavitelnou výškou se šesti pozicemi pro jehlové nosiče vzorků 6.5 mm, 10 mm a 15 mm nebo 1/8". Rychlost otáčení stolku je měnitelná v rozsahu předem nastavených limitů. Odčerpávání: Dvoustupňové rotační čerpadlo Pfeiffer, 5 m 3 /hod včetně olejového filtru Monitor tloušťky filmu (FTM). Sestává z v komoře vestavěného oscilátoru křemenného krystalu (včetně krystalu). Jak se nanášený nebo odpařovaný materiál ukládá na krystal, modifikuje se jeho frekvence oscilace. Tato modifikace se používá pro měření a ovládání tloušťky ukládaného materiálu. Volitelné položky a příslušenství: Vložka pro termické odpařování kovu a čištění clon s možností spodního a horního odpařování kovu z drátku nebo lodiček. Nastavení času odpařování do 4 minut. Dodáváno se sadou 10 wolframových košíčků a jednou molybdenovou lodičkou Rotační stolek s průměrem 50 mm s nastavitelným náklonem. Základna má šest pozic pro jehlové nosiče vzorků 6.5 mm, 10 mm a 15 mm nebo 1/8". Rychlost otáčení stolku je měnitelná v rozsahu předem nastavených limitů. Pokud je nastaven režim jednoho nosiče, není rotace možná. Vzdálenost terčíku od stolku je pro standardní stolek nastavitelná v rozsahu 0 mm až 42 mm. Při použití válce s větší výškou (volitelné příslušenství 10596) může být vzdálenost terčíku od stolku zvětšena na 87 mm Stolek s průměrem 90 mm pro skleněná podložní sklíčka (až dvě sklíčka s velikostí mm, nebo jedno s velikostí 75 mm 50 mm). Stolek může alternativně nést až šest SEM nosičů vzorku 1/8. Rychlost otáčení stolku je měnitelná v rozsahu předem nastavených limitů. Obsahuje převodovku pro použití volitelného FTM Rotační náklonný stolek Rota Cota s průměrem 50 mm. Stolek rotačně planetárního stylu s variabilním úhlem náklonu od horizontální polohy do 30 stupňů. Základna má šest pozic pro jehlové nosiče vzorků 6.5 mm, 10 mm a 15 mm nebo 1/8". Rychlost otáčení stolku je měnitelná v rozsahu předem nastavených limitů. Poznámka: v závislosti na výšce vzorku může tento stolek vyžadovat válec s větší výškou Ořezávátko uhlíkových tyčinek 1,2 a 1,4 mm Klínkovač pro úpravu hrotů uhlíkových tyčinek,,

9 Volitelné terčíky kovů: SC A TK8889 SC B Terčík Au, průměr 57mm 0,1mm Terčík Au, průměr 57mm 0,3mm Terčík Au/Pd, průměr 57mm 0,1mm SC D SC E SC G SC H TK8878 TK8887 TK8845 TK8862 TK8867 TK8846 TK8869 TK8875 TK8895 TK8879 TK8897 TK8899 TK8900 TK8902 TK8903 TK8905 TK8906 TK8907 Terčík Ni, průměr 57mm 0,1mm Terčík Ag, průměr 57mm 0,1mm Terčík Pd, průměr 57mm 0,1mm Terčík Cu, průměr 57mm 0,1mm Terčík Pt/Pd (80/20%), průměr 57mm 0,1mm Terčík Pt/Pd (80/20%), průměr 57mm 0,3mm Terčík Cr, průměr 54mm 0,2mm Terčík Cr, průměr 54mm 1,5mm Terčík W, průměr 57mm 0,2mm Terčík W, průměr 57mm 0,5mm Terčík C, průměr 54mm, 1,5mm Terčík Al, průměr 57mm, 0,1mm Terčík Ti, průměr 57mm 0,5mm Terčík Ti, průměr 57mm 1,5mm Terčík Fe, průměr 57mm 0,1mm Terčík Ir, průměr 57mm 0,2mm Terčík Co, průměr 57mm 0,1mm Terčík Sn, průměr 57mm 0,1mm Terčík Mo, průměr 57mm 0,1mm Terčík Mg, průměr 57mm 0,3mm Terčík Ta, průměr 57mm 0,1mm Terčík InSnO4, průměr 57 0,3mm Poznámka: vzhledem ke kolísavým cenám kovů poskytujeme cenové údaje terčíků na vyžádání s omezenou platností. Uhlíkové příslušenství C Ořezávátko uhlíkových tyčinek 1,2 a 1,4 mm Klínkovač Hmotnost a rozměry: 585 mm š 470 mm h 410 mm v (celková výška s otevřenou hlavou 650 mm), komora z borosilikátového skla: 152 mm vnitřní průměr 127 mm výška hmotnost: 33,4 kg,,

3. Smluvní podmínky a termíny Obchodní podmínky: Platnost nabídky: Nabídka je platná do 30.6.2014. Objednávky učiněné po termínu platnosti musí být předem s námi konzultovány.

10 3. Smluvní podmínky a termíny Obchodní podmínky: Platnost nabídky: Nabídka je platná do Objednávky učiněné po termínu platnosti musí být předem s námi konzultovány. Cena: V korunách českých, Kč. Dodání: přeprava a pojištění hrazeny do UACH Řež. Dodací doba: 4-6 týdnů od data objednávky Platba: celková cena do 14 dní od předání na základě faktury (daňového dokladu) vydané dodavatelem Instalace: zahrnuta v ceně, český návod na CD přiložen Záruční doba: Standardně 12 měsíců, rozšířená na tři roky po vyplnění a odeslání formuláře pro registraci rozšířené záruky. Rozšíření záruky je bezplatné. Záruka se netýká spotřebního materiálu. Země původu: Velká Británie Instalační požadavky: Podmínkou správné instalace je připravenost prostoru a požadovaných zdrojů na straně odběratele. Podpůrný plyn pro nanášení vrstvy Zajištění plynu je odpovědností kupujícího. Doporučený plyn: standardní tlaková láhev s náplní argonu (Zero Grade), opatřená dvoustupňovým redukčním ventilem tak, aby bylo dosaženo výstupního tlaku okolo 5-10 psi (0.5bar).,,
