1 Kovově krytý distribuční rozvaděč izolovaný SF 6 s bezpečnostním odpínačem zátěže ve výstupním poli Typ GA...A/K/KS/TS (-C) pro jmenovitá napětí do 25 kv PROVOZNÍ NÁVOD

2 2

3 3 Obsah 1 Všeobecně Odpovědnost a záruka Servisní pokyny Bezpečnostní pokyny Použití v souladus určením Objasnění symbolů a pokynů Všeobecné pokyny pro bezpečnost práce Provoz Bezpečnostní zařízení Pomocné prostředky pro obsluhu, údržbu a opravu Zákonné předpisy pro prevenci úrazů Přeprava a instalace Bezpečnostní pokyny pro přepravu Přeprava a vykládka Přejímka zboží a vybalení Uskladnění Instalace a montáž Plánování pro montáž Rozměry pro připevnění k podlaze, 2-polové rozvodny Rozměry pro připevnění k podlaze, 3-polové rozvodny Rozměry pro připevnění k podlaze, 4-polové rozvodny Rozměry pro připevnění k podlaze, 2-polové rozvodny Rozměry pro připevnění k podlaze, 3-polové rozvodny Rozměry pro připevnění k podlaze, 4-polové rozvodny Rozměry 2-polových rozvoden Rozměry 3-polových rozvoden Rozměry 4-polových rozvoden Možnosti montáže Položení přívodního vedení pro napájecí napětí Schémata zapojení jednotlivých montážních skupin Přípojka výkonových kabelů Uzemnění Technický popis Popis blokové rozvodny Blokové rozvodny provedení Třípolohový přepínač (pole K/KS/TS) Dvoupolohový přepínač (pole 1A1/1A2) Pohon Všeobecně Pohon K Pohon TS Motorový pohon (volitelně) Blokování spínacího pole Plynová nádrž Ukazatel tlaku plynu Tlakový spínač/snímač hustoty (volitelně) Kapacitní systém zkoušenínapětí Indikátor zkratu (volitelně) Pojistková nástavba v polích-ts(ks) Konstrukce a funkce Dimenzování pojistkových vložek HH Výměna pojistkových vložek HH Obsluha Spínací příslušenství Zámkový uzávěr Stav rozvodny při dodání Vyjměte zasouvací clonu Zapnutí rozvodny Zapnutí kabelového pole Vypnutí a uzemnění kabelového pole Zapnutí výstupního pole transformátoru Vypnutí a uzemnění výstupního pole transformátoru Zapnutí výstupního pole transformátoru (pole KS) Vypnutí a uzemnění výstupního pole transformátoru (pole KS) Odstranění uzemnění kabelového připojovacího pole (pole 1A1/1A2) Uzemnění kabelového připojovacího pole (pole 1A1/1A2) Uvedení do provozu Zapnutí (ručně spínací pákou) Kontrola nepřítomnosti napětí Srovnání fází Měření kabelů Udržování Kontrola Údržba Čištění Zpětvzetí rozvodny Technické údaje Kabelové pole a výstupní pole transformátoru Obecné údaje Spoušť na pracovní proud Tlakový spínač/snímač hustoty Tlakový spínač 1) (volitelně) Snímač hustoty GMD1 (volitelně) Pomocný spínač T-připojovací garnitury Utahovací momenty Spínací síly při ruční obsluze Materiály Přípustné počty spínacích cyklů pro odpínač zátěže Předpisy a normy Zkušební předpisy Připojovací část zařízení (průchodka)... 66

4 4 Obrázek 1

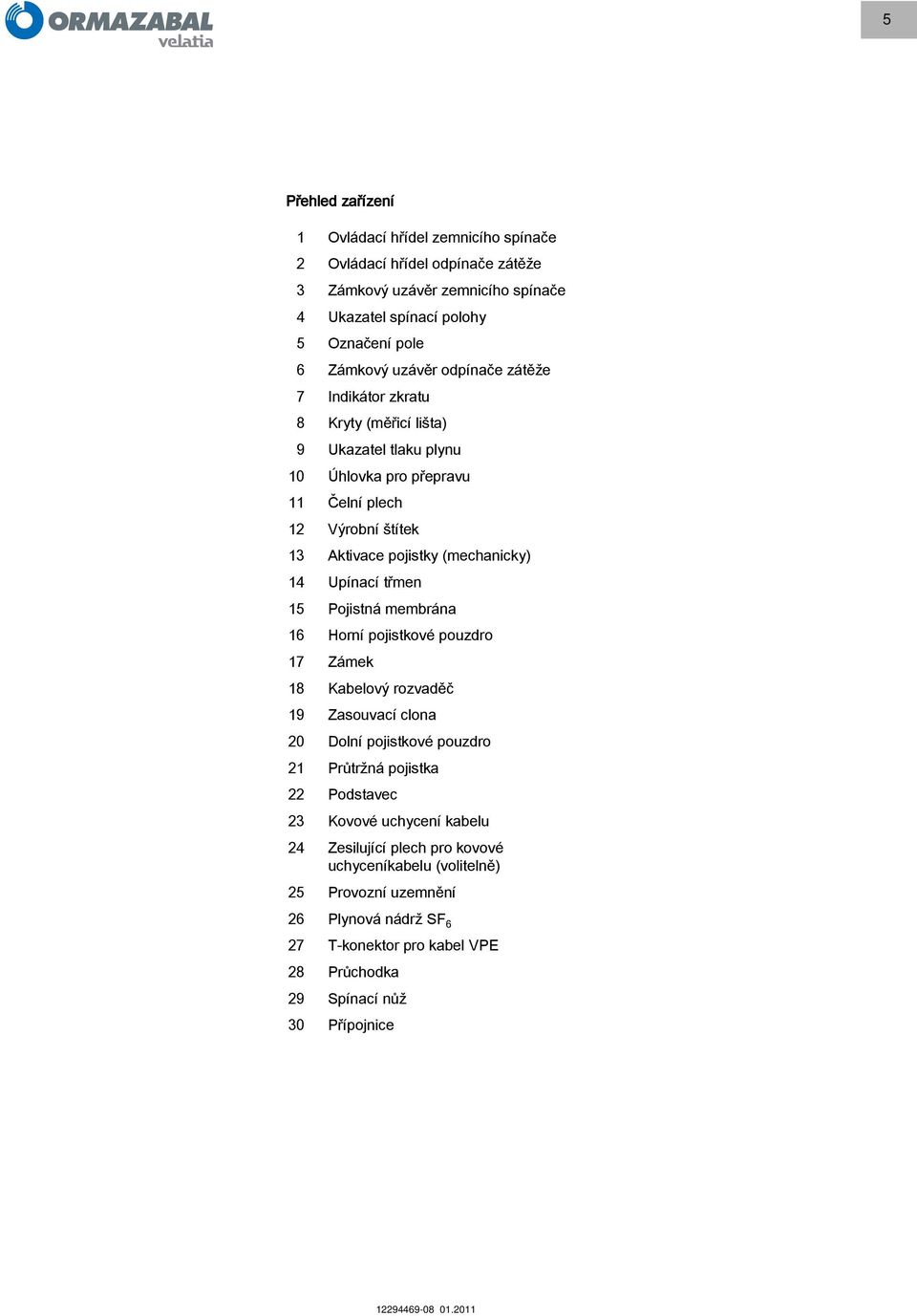

5 5 Přehled zařízení 1 Ovládací hřídel zemnicího spínače 2 Ovládací hřídel odpínače zátěže 3 Zámkový uzávěr zemnicího spínače 4 Ukazatel spínací polohy 5 Označení pole 6 Zámkový uzávěr odpínače zátěže 7 Indikátor zkratu 8 Kryty (měřicí lišta) 9 Ukazatel tlaku plynu 10 Úhlovka pro přepravu 11 Čelní plech 12 Výrobní štítek 13 Aktivace pojistky (mechanicky) 14 Upínací třmen 15 Pojistná membrána 16 Horní pojistkové pouzdro 17 Zámek 18 Kabelový rozvaděč 19 Zasouvací clona 20 Dolní pojistkové pouzdro 21 Průtržná pojistka 22 Podstavec 23 Kovové uchycení kabelu 24 Zesilující plech pro kovové uchyceníkabelu (volitelně) 25 Provozní uzemnění 26 Plynová nádrž SF 6 27 T-konektor pro kabel VPE 28 Průchodka 29 Spínací nůž 30 Přípojnice

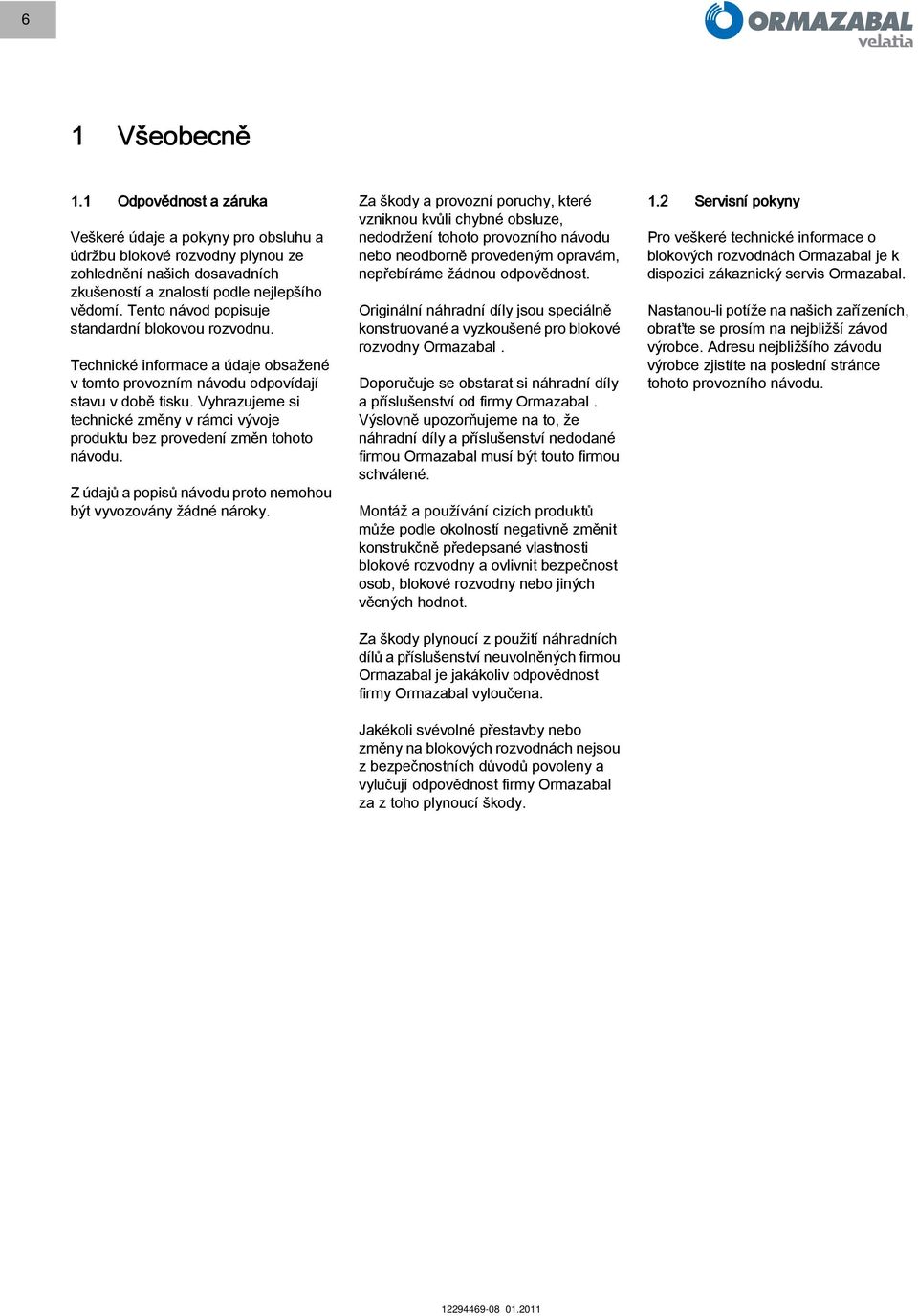

6 6 1 Všeobecně 1.1 Odpovědnost a záruka Veškeré údaje a pokyny pro obsluhu a údržbu blokové rozvodny plynou ze zohlednění našich dosavadních zkušeností a znalostí podle nejlepšího vědomí. Tento návod popisuje standardní blokovou rozvodnu. Technické informace a údaje obsažené v tomto provozním návodu odpovídají stavu v době tisku. Vyhrazujeme si technické změny v rámci vývoje produktu bez provedení změn tohoto návodu. Z údajů a popisů návodu proto nemohou být vyvozovány žádné nároky. Za škody a provozní poruchy, které vzniknou kvůli chybné obsluze, nedodržení tohoto provozního návodu nebo neodborně provedeným opravám, nepřebíráme žádnou odpovědnost. Originální náhradní díly jsou speciálně konstruované a vyzkoušené pro blokové rozvodny Ormazabal. Doporučuje se obstarat si náhradní díly a příslušenství od firmy Ormazabal. Výslovně upozorňujeme na to, že náhradní díly a příslušenství nedodané firmou Ormazabal musí být touto firmou schválené. Montáž a používání cizích produktů může podle okolností negativně změnit konstrukčně předepsané vlastnosti blokové rozvodny a ovlivnit bezpečnost osob, blokové rozvodny nebo jiných věcných hodnot. Za škody plynoucí z použití náhradních dílů a příslušenství neuvolněných firmou Ormazabal je jakákoliv odpovědnost firmy Ormazabal vyloučena. Jakékoli svévolné přestavby nebo změny na blokových rozvodnách nejsou z bezpečnostních důvodů povoleny a vylučují odpovědnost firmy Ormazabal za z toho plynoucí škody. 1.2 Servisní pokyny Pro veškeré technické informace o blokových rozvodnách Ormazabal je k dispozici zákaznický servis Ormazabal. Nastanou-li potíže na našich zařízeních, obraťte se prosím na nejbližší závod výrobce. Adresu nejbližšího závodu výrobce zjistíte na poslední stránce tohoto provozního návodu.

7 7 2 Bezpečnostní pokyny 2.1 Použití v souladus určením Bloková rozvodna GA v kovovém opláštění, izolovaná SF 6 je továrně vyrobená typově ověřená rozvodna pro vnitřní montáž. Bloková rozvodna je k dostání v provedení vysokém 1400 mm (typ GA...) a v provedení vysokém 1050 mm (typ GA...-C) pro průchozí a neprůchozí rozvodné prostory, resp. kioskové distribuční rozvodny. Bloková rozvodna je použitelná pro střídavý proud do 630 A (jmenovitý proud) při provozních napětích do 25 kv. Využití naleznou blokové rozvodny např. v: místních síťových trafostanicích průmyslových zařízeních odběratelských zařízeních zákazníků větrných elektrárnách atd. K blokovým rozvodnám se připojují: transformátory lvenkovní vedení a kabely Blokovou rozvodnu smějí obsluhovat a udržovat pouze oprávněné osoby, které byly příslušným způsobem zasvěceny nebo proškoleny. Tento provozní návod je třeba si přečíst před montáží a před uvedením blokové rozvodny do provozu. Všechna opatření a pokyny uvedené v provozním návodu je třeba při montáži, uvádění do provozu a během provozu dodržovat. Každá osoba, která je pověřena instalací, uvedením do provozu, obsluhou údržbou a odstraňováním poruch, si musí přečíst provozní návod a zvláště kapitolu Bezpečnostní předpisy a rovněž další bezpečnostní pokyny a porozumět jim. Uživateli/vlastníku se doporučuje nechat si toto písemně potvrdit. Pouze se znalostí provozního návodu může být zabráněno vzniku chyb při obsluze a zaručen bezporuchový provoz. Všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů zákonodárce a případné předpisy pojišťoven, které se mohou lišit podle země, musí být při provozu a při údržbě rozvodny bezpodmínečně dodržovány. Tento provozní návod je součástí blokové rozvodny. Při předání blokové rozvodny (přemístění, prodej nebo jiné) je třeba předat i provozní návod. 2.2 Objasnění symbolů a pokynů Respektujte pokyny a jednejte v těchto případech zvláště obezřetně. Předejte veškeré pokyny pro bezpečnost práce rovněž všem osobám, které jsou pověřeny prováděním prací na zařízení. Kromě pokynů v tomto provozním návodu musí být zohledněny obecně platné bezpečnostní předpisy a předpisy pro prevenci úrazů (např. DIN EN 50110, VDE 0105 část 100, BGV A3). PNE Pozor! Symboly pro bezpečnost práce Tyto symboly naleznete u všech pokynů pro bezpečnost práce v tomto provozním návodu, v nichž je poukazováno na nebezpečí ohrožení těla a života. Výstraha před elektrickým napětím Tento speciální symbol pro bezpečnost práce varuje před nebezpečími vyvolanými přítomností elektrického napětí. Pokyn k pozornosti Tento pokyn se nachází na místech tohoto provozního návodu, kterým je třeba věnovat obzvláštní pozornost, aby byly dodrženy směrnice, předpisy, pokyny a správný průběh prací a rovněž se zamezilo poškození a zničení blokovérozvodny.

8 8 2.3 Všeobecné pokyny pro bezpečnost práce Konstrukce a stavba blokových rozvoden Ormazabal probíhá podle aktuálního stavu techniky a se zohledněním všech bezpečnostních pokynů. Přesto mohou z těchto blokových rozvoden vycházet nebezpečí pro osoby a věcné hodnoty, jsou-li používány nebo je-li s nimi manipulováno nevyškoleným personálem nesprávným způsobem, resp. způsobem odporujícím účelu použití nebo nejsou-li dodrženy bezpečnostní předpisy. Proto si musí každá osoba, která je pověřena instalací, uvedením blokové rozvodny do provozu, její obsluhou nebo údržbou, tento návod přečíst a porozumět mu Provoz Odpovědnosti při obsluze blokové rozvodny musí být jasně stanoveny a dodržovány, aby z hlediska bezpečnosti nevznikaly žádné nejasné kompetence. Blokovou rozvodnu je třeba před uvedením do provozu a po provedení údržby, oprav a změn nechat zkontrolovat vhodným odborným personálem ohledně jejího stavu z pohledu provozně technické a úrazové bezpečnosti. Před uvedením do provozu je třeba osoby, které se nacházejí v nebezpečné oblasti blokových rozvoden, varovat a požádat je, aby tento prostor opustili. Odložené předměty nesmí blokovat dostupnost ovládacích prvků. Uživatel smí blokovou rozvodnu provozovat pouze v bezvadném stavu. Každou změnu, která ovlivňuje bezpečnost, je třeba ihned nahlásit nejbližší odpovědné osobě. Změny na blokové rozvodně se smějí provádět pouze po dohodě s firmou Ormazabal a pod dohledem odborného personálu. Odborný personál jsou osoby, které mají na základě svého odborného vzdělání a zkušeností dostatečné znalosti v oblasti elektrotechniky a jsou seznámeny s příslušnými předpisy pro prevenci úrazů (BGV A3), směrnicemi a obecně uznávanými pravidly techniky (např. ustanovení VDE, normy IEC, normy DIN) Bezpečnostní zařízení Bezpečnostní zařízení nesmějí být měněna, demontována nebo uváděna mimo provoz. Nechráněné součásti zařízení mohou způsobit život ohrožující zranění. Všechna bezpečnostní zařízení jako např. kryty musí být vždy funkční, resp. správně připevněné. Provoz blokové rozvodny s vadnými bezpečnostními zařízeními není přípustný Pomocné prostředky pro obsluhu, údržbu a opravu Budou-li pro obsluhu, údržbu nebo opravu blokové rozvodny potřeba pomocné prostředky (nástroje nebo podobně), musí být ve stavu bezpečném před způsobením úrazua bezpečně před způsobením úrazu používány. Používání pomocných prostředků jakéhokoliv druhu v rozporu s účelem a nebezpečným způsobem na blokové rozvodně není přípustné Zákonné předpisy pro prevenci úrazů Kromě těchto pokynů pro prevenci úrazů a pokynů připevněných na rozvodně je třeba dodržovat místě platné předpisy pro prevenci úrazů.

9 9 3 Přeprava a instalace 3.1 Bezpečnostní pokyny pro přepravu 1. Prostředky pro uchycení břemena smějí být připevněny pouze na k tomu určená místa. 2. Lana, řetězy nebo jiné prostředky pro uchycení břemena musí být opatřeny bezpečnostním hákem. 3. Nesmí být použita žádná natržená nebo obroušená lana. 4. Lana a řetězy nesmějí být zauzlované. 5. Lana a řetězy nesmějí ležet na ostrých hranách. 6. Používejte pouze lana a řetězy s dostatečnou nosností. (hmotnost blokové rozvodny GA viz Tabulka 1) 7. Používejte pouze zvedací prostředky s dostatečnou nosností. (hmotnost blokové rozvodny GA Tabulka 1) 8. Nikdy nezvedejte břemena nad osoby. 3.2 Přeprava a vykládka Typy Při vykládce dodržujte bezpečnostní pokyny (viz 3.1) a vždy aktuální předpisy pro prevenci úrazů. Hmotnost blokové rozvodny [kg] Hmotnost blokové rozvodny s kanálem pro tlakovou absorpci [kg] Tabulka 1 Hmotnost typů blokové rozvodny Vykládku smějí provádět pouze zkušené osoby, seznámené s prací se zvedacím zařízením. Respektujte přípustnou nosnost vázacích prostředků a zvedacího zařízení (zdvihací vozík, jeřáb). Hmotnost Příslušenství [kg] Objem náplně SF 6 GA 1T(K)S1A ,41 GA 1T(K)S1A1-C ,41 GA 1T(K)S1A ,41 GA 1T(K)S1A2-C ,41 GA 1K1TS-B ,41 GA 1K1TS-B-C ,41 GA 3K ,74 GA 3K-C ,74 GA 2K1T(K)S ,74 GA 2K1T(K)S-C ,74 GA 2K2T(K)S ,46 GA 2K2T(K)S-C ,46 GA 3K1T(K)S ,46 GA 3K1T(K)S-C ,46 GA 4K ,46 GA 4K-C ,46 [kg] Zařízení je dodáno zabalené, stojící na jedné paletě. Je zajištěno upínacími pásy, připevněnými k paletě (Obrázek 2). Pro přepravu nebo meziuskladnění použijte prosím opět originální balení a zajistěte blokovou rozvodnu pásy (upínacími popruhy) stejným způsobem jako při dodání. Dejte při upevňování upínacích pásů pozor, aby nebyly připevněny, jak je zobrazeno na Obrázek 2, neboť jinak může dojít k poškozením kabelového rozvaděče. Nárožní ochrana (lepenka) Upínací pás (upínací popruh) Přední strana zařízení Dodržujte při přepravě výstražné a bezpečnostní pokyny na blokové rozvodně a obalu! Obrázek

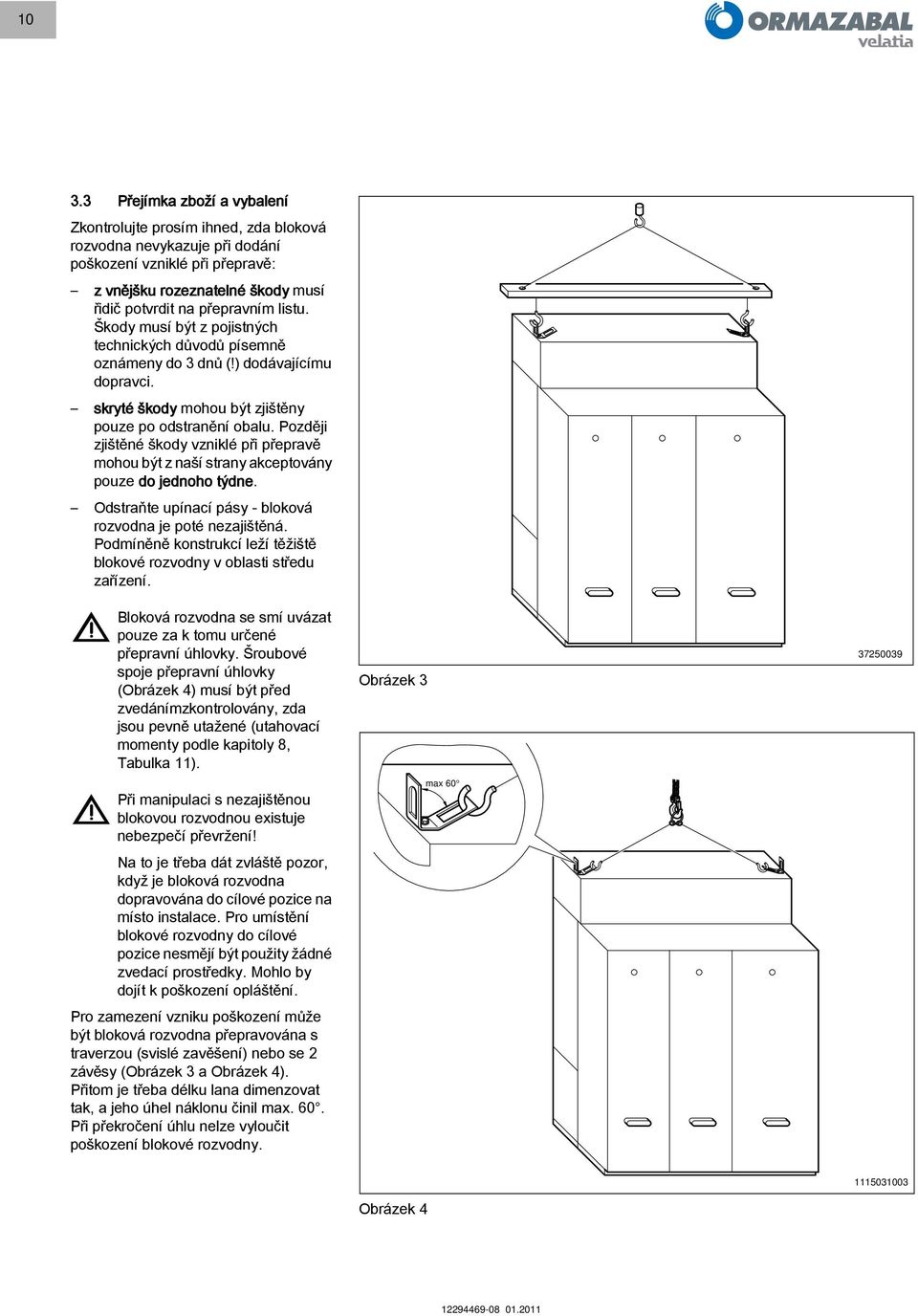

10 Přejímka zboží a vybalení Zkontrolujte prosím ihned, zda bloková rozvodna nevykazuje při dodání poškození vzniklé při přepravě: z vnějšku rozeznatelné škody musí řidič potvrdit na přepravním listu. Škody musí být z pojistných technických důvodů písemně oznámeny do 3 dnů (!) dodávajícímu dopravci. skryté škody mohou být zjištěny pouze po odstranění obalu. Později zjištěné škody vzniklé při přepravě mohou být z naší strany akceptovány pouze do jednoho týdne. Odstraňte upínací pásy - bloková rozvodna je poté nezajištěná. Podmíněně konstrukcí leží těžiště blokové rozvodny v oblasti středu zařízení. Bloková rozvodna se smí uvázat pouze za k tomu určené přepravní úhlovky. Šroubové spoje přepravní úhlovky (Obrázek 4) musí být před zvedánímzkontrolovány, zda jsou pevně utažené (utahovací momenty podle kapitoly 8, Tabulka 11). Při manipulaci s nezajištěnou blokovou rozvodnou existuje nebezpečí převržení! Na to je třeba dát zvláště pozor, když je bloková rozvodna dopravována do cílové pozice na místo instalace. Pro umístění blokové rozvodny do cílové pozice nesmějí být použity žádné zvedací prostředky. Mohlo by dojít k poškození opláštění. Pro zamezení vzniku poškození může být bloková rozvodna přepravována s traverzou (svislé zavěšení) nebo se 2 závěsy (Obrázek 3 a Obrázek 4). Přitom je třeba délku lana dimenzovat tak, a jeho úhel náklonu činil max. 60. Při překročení úhlu nelze vyloučit poškození blokové rozvodny. Obrázek 3 max Obrázek

11 11 Po usazení blokové rozvodny na místo instalace odmontujte přepravní úhlovky a zaslepte závit připevněníúhlovky znovu šroubem s šestihrannou hlavou. Pro pozdější přepravu blokové rozvodny uložte přepravní úhlovky na přístupné místo. Pro zaručení pevného držení šroubů při další montáži přepravních úhlovek musí být dodržovány utahovací momenty podle kapitoly 8, Tabulka 11. Kvůli přenosům sil je třeba respektovat směr montáže přepravních úhlovek (Obrázek 4). Zkontrolujte úplnost dodávky. Výrobní číslo na dodacím listě musí souhlasit s výrobním číslem na výkonovém štítku (Obrázek 5) blokové rozvodny. 3.4 Uskladnění Bloková rozvodna je z výroby zabalená pro přepravu a uskladnění. Je třeba ji skladovat pouze v suchých, čistých prostorách a chráněnou proti nadměrnému znečištění. Podmínky prostředí přitom musí odpovídat IEC / DIN EN , resp. VDE 0670 část 1000, třída teploty prostředí mínus 5 vnitřní prostor. Obrázek 5 1 Výrobní číslo 2 Technické údaje 3 Použité normy Výkonový štítek (vzor) 4 Čísla dokumentů příslušných provozních návodů (němčina/ angličtina) 5 Typ zařízení 3 6 Datum výroby: měsíc/rok / / / /

12 Instalace a montáž Pro instalaci blokové rozvodny použijte příslušný plán instalace. Použijte znázorněné připevňovací otvory pro zajištění bezpečného stání blokové rozvodny. Pro zajištění řaditelnosti všech možností kombinací blok/pole v rámci konstrukčních řad GA/GAE (kromě polí LSF), musí být nárys základny vzdálený v odstupu 135 mm od stěny! Při zařazení polí LSF je potřebný minimální odstup 200 mm. U varianty s kanálem pro tlakovou absorpci činí minimální odstup 100 mm. Upozornění Je-li zaručeno, že při rozšiřování rozvodny nebudou použita žádná: - pole GAE -1LSF - pole měření GAE s plechovoumříží, lze odstup od stěny stanovit na 100 mm. Plochy průniků do podlahy nesmí být zmenšeny, aby v případě rušivého světelného oblouku mohly být horké plyny bezpečně odvedeny. Předpokladem pro montáž blokové rozvodny bez pnutí je rovný a plochý povrch podlahy. Respektujte údaje DIN Je třeba dodržet zvláště toleranci rovinnosti (maximálně 1 mm v rámci měřené délky 1 m) toleranci přímosti (maximálně 1 mm na metr a maximálně 2 mm na celou délku lišt základny). Připevňovací materiál není součástí dodávky. Pro připevnění blokové rozvodny na dvojitou podlahu doporučujeme následující připevňovací materiál: Šroub s šestihrannou hlavou M10 (minimálně M8, třída pevnosti 5.6) DIN EN ISO 4017 Podložky DIN EN ISO 7093 (strana spínacího pole) Podložky DIN EN ISO 7089/7090 (strana dvojité podlahy), resp. klínové podložky při připevnění na U-profily Pružná podložka DIN 127 / DIN 128 Šestihranná matice M10 DIN EN ISO 4032 Při instalaci na beton s pevností 25 N/ mm² doporučujeme následující připevňovací materiál: Plastová hmoždinka Fischer typ S12 Vrut DIN x80-St Podložka DIN 125 A10 Abyste získali přístup k připevňovacím otvorům pro montáž, odstraňte zasouvací clony a kovovéuchycení kabelu v kabelovém rozvaděči (viz Kapitola 5).

13 Plánování pro montáž Rozměry pro připevnění k podlaze, 2-polové 2 rozvodny Připevňovací otvory Ø 12 Podlahová dosedací plocha GA 1T(K)S1A1, GA 1K1TS-B(-C) V Obrázek 6 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlahy blokových rozvoden GA 1T(K)S1A1 a GA 1K1TS-B(-C) při odlehčení tlaku podle varianty 1 a varianty 2 (viz Kapitola Možnosti montáže) ** od stěny Obrázek 6 (rozměrové údaje v mm) GA1T(K)S1A1-C V Obrázek 7 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlahy blokových rozvoden GA1T(K)S1A1-C při odlehčenítlaku podle varianty 1 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha ** od stěny Obrázek 7 (rozměrové údaje v mm) ** Upozornění! Je-li zajištěno, že nebude zařazeno žádné pole GAE, lze rozvodnu s podstavcem nainstalovat v minimálním odstupu od stěny 100 mm.

14 14 GA 1T(K)S1A2 V Obrázek 8 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlah blokových rozvoden GA 1T(K)S1A2 při odlehčení tlaku podle varianty 1 a varianty 2 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha 50 ** od stěny 530 Obrázek 8 (rozměrové údaje v mm) GA 1T(K)S1A2-C V Obrázek 9 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlah blokových rozvoden GA 1T(K)S1A2-C při odlehčení tlaku podle varianty 1 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha ** od stěny Obrázek 9 (rozměrové údaje v mm) ** Upozornění! Je-li zajištěno, že nebude zařazeno žádné pole GAE, lze rozvodnu s podstavcem nainstalovat v minimálním odstupu od stěny 100 mm.

15 Rozměry pro připevnění k podlaze, 3-polové 3 rozvodny V Obrázek 10 a Tabulka 2 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlah pro 3polové blokové rozvodny při odlehčení tlaku podle variant 1, 2 a 3 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha U typu zařízení C otvor odpadá ** od stěny 3-polové zařízení Odlehčení tlaku A [mm] B [mm] Varianta 1, varianta Varianta Tabulka 2 Obrázek 10 (rozměrové údaje v mm) Rozměry pro připevnění k podlaze, 4-polové 4 rozvodny V Obrázek 11 a Tabulka 3 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlah pro 4polové blokové rozvodny při odlehčení tlaku podle variant 1, 2 a 3 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha U typu zařízení C otvor odpadá ** od stěny 4-polové zařízení Odlehčení tlaku A [mm] B [mm] Varianta 1, varianta Varianta Tabulka 3 Obrázek 11 (rozměrové údaje v mm) ** Upozornění! Je-li zajištěno, že nebude zařazeno žádné pole GAE, lze rozvodnu s podstavcem nainstalovat v minimálním odstupu od stěny 100 mm.

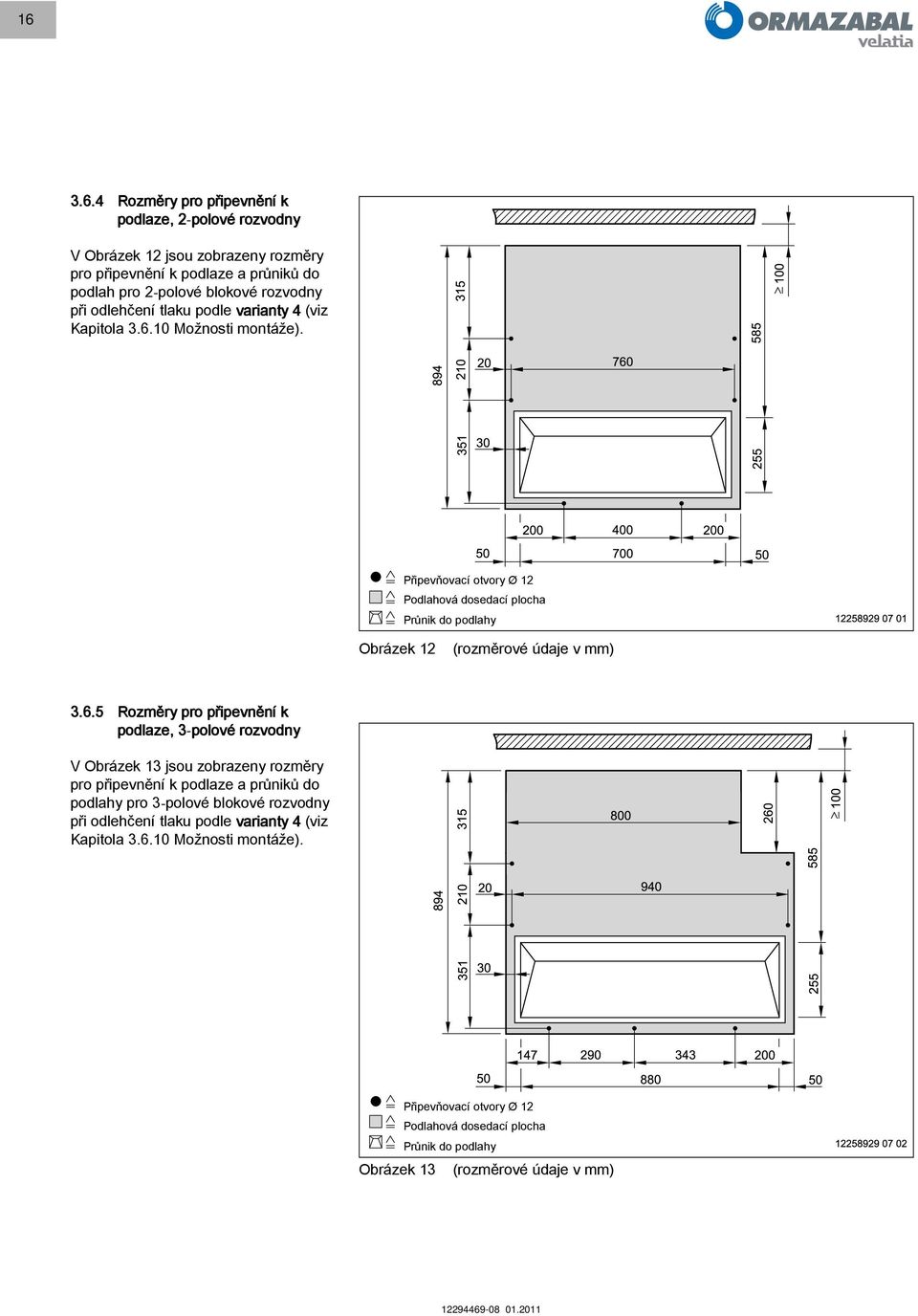

16 Rozměry pro připevnění k podlaze, 2-polové 2 rozvodny V Obrázek 12 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlah pro 2-polové blokové rozvodny při odlehčení tlaku podle varianty 4 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha Průnik do podlahy Obrázek 12 (rozměrové údaje v mm) Rozměry pro připevnění k podlaze, 3-polové 3 rozvodny V Obrázek 13 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlahy pro 3-polové blokové rozvodny při odlehčení tlaku podle varianty 4 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha Průnik do podlahy Obrázek 13 (rozměrové údaje v mm)

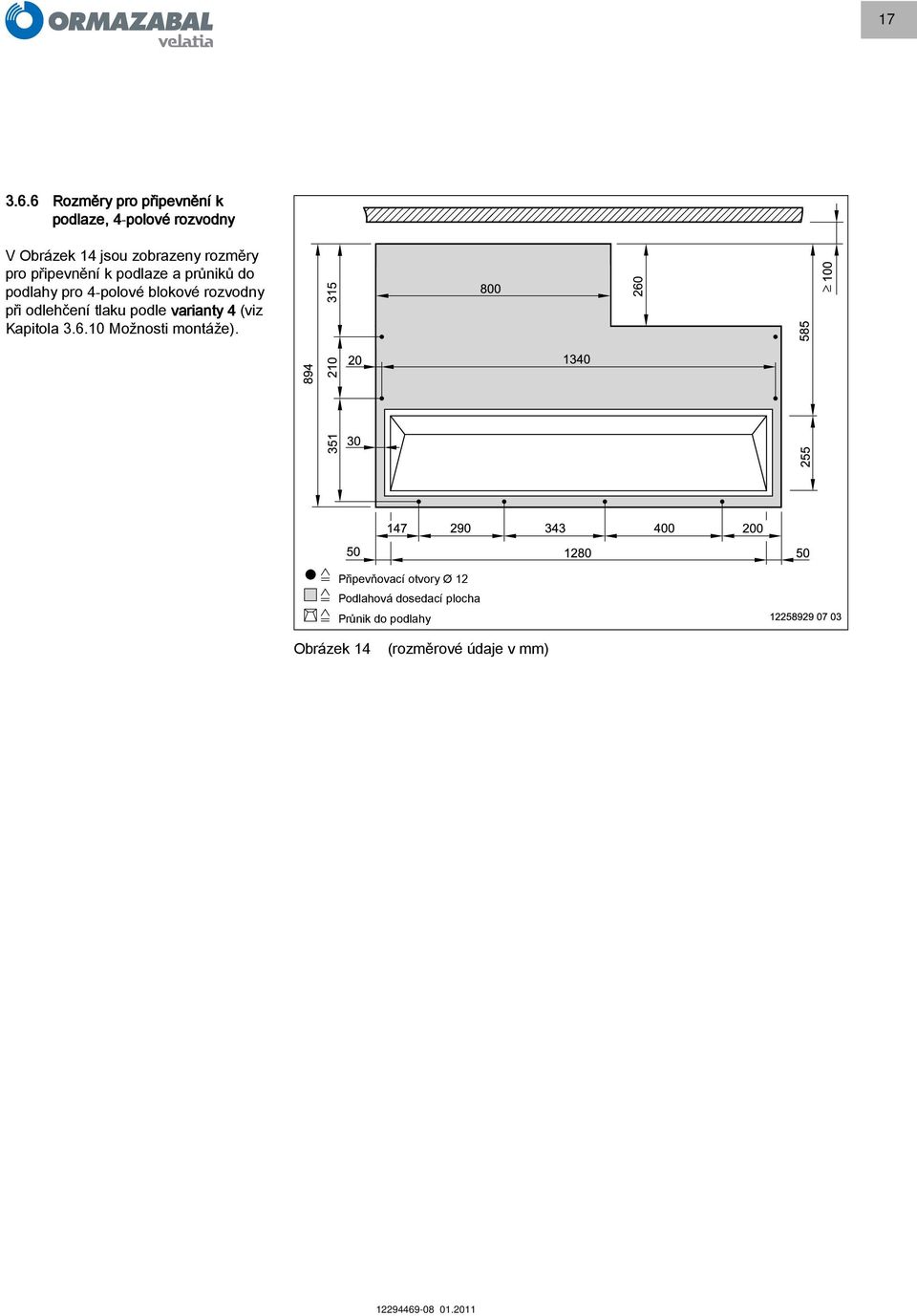

17 Rozměry pro připevnění k podlaze, 4-polové 4 rozvodny V Obrázek 14 jsou zobrazeny rozměry pro připevnění k podlaze a průniků do podlahy pro 4-polové blokové rozvodny při odlehčení tlaku podle varianty 4 (viz Kapitola Možnosti montáže). Připevňovací otvory Ø 12 Podlahová dosedací plocha Průnik do podlahy Obrázek 14 (rozměrové údaje v mm)

18 Rozměry 2-polových 2 rozvoden Chladící mříž (volitelně) Kanál pro tlakovou absorpci (volitelně) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli A1 (pole K) Obrázek 15 Bloková rozvodna GA 1TS1A1 (všechny rozměry jsou jmenovité rozměry [mm]) (Bloková rozvodna GA 1K1TS-B s identickými vnějšími rozměry, pole K vlevo a pole TS vpravo) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli A1 (pole K) Obrázek 16 Bloková rozvodna GA 1TS1A1-C (všechny rozměry jsou jmenovité rozměry [mm]) (Bloková rozvodna GA 1K1TS-B-C s identickými vnějšími rozměry, pole K vlevo a pole TS vpravo)

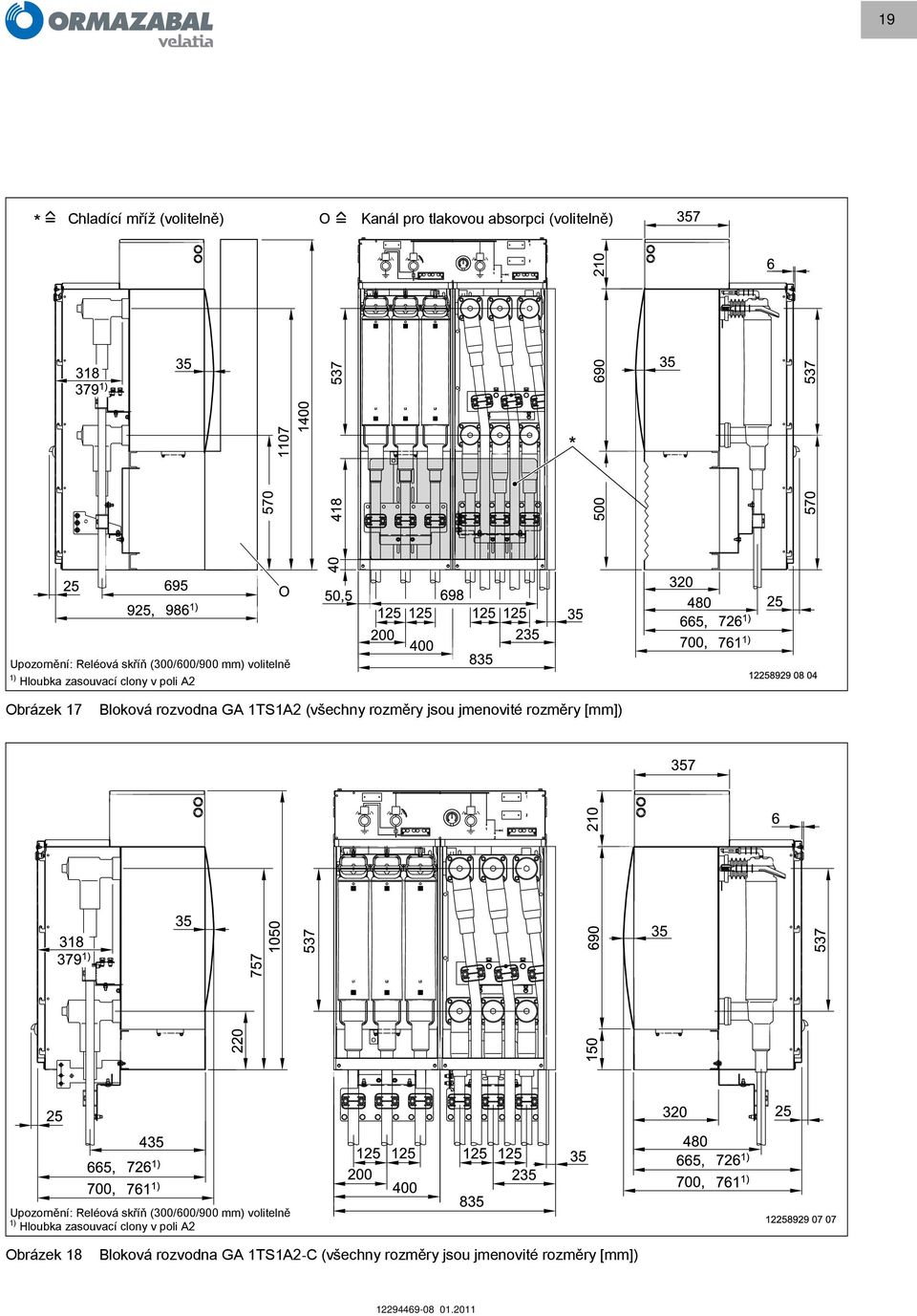

19 19 Chladící mříž (volitelně) Kanál pro tlakovou absorpci (volitelně) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli A2 Obrázek 17 Bloková rozvodna GA 1TS1A2 (všechny rozměry jsou jmenovité rozměry [mm]) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli A2 Obrázek 18 Bloková rozvodna GA 1TS1A2-C (všechny rozměry jsou jmenovité rozměry [mm])

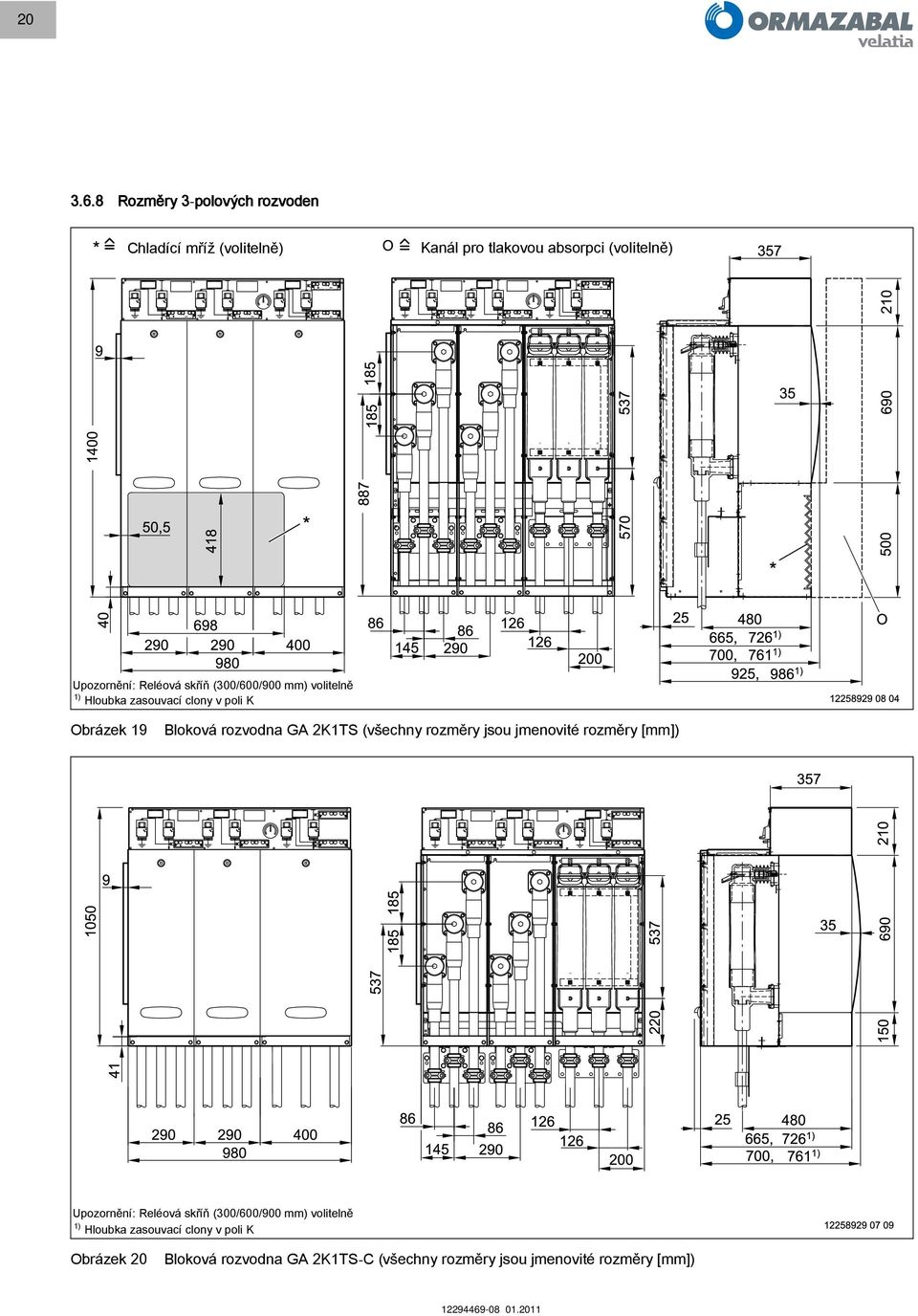

20 Rozměry 3-polových 3 rozvoden Chladící mříž (volitelně) Kanál pro tlakovou absorpci (volitelně) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 19 Bloková rozvodna GA 2K1TS (všechny rozměry jsou jmenovité rozměry [mm]) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 20 Bloková rozvodna GA 2K1TS-C (všechny rozměry jsou jmenovité rozměry [mm])

21 21 Chladící mříž (volitelně) Kanál pro tlakovou absorpci (volitelně) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 21 Bloková rozvodna GA 3K (všechny rozměry jsou jmenovité rozměry [mm]) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 22 Bloková rozvodna GA 3K-C (všechny rozměry jsou jmenovité rozměry [mm])

22 Rozměry 4-polových 4 rozvoden Chladící mříž (volitelně) Kanál pro tlakovou absorpci (volitelně) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 23 Bloková rozvodna GA 3K1TS (všechny rozměry jsou jmenovité rozměry [mm]) (Blokové rozvodny GA 4K a GA 2K2TS s identickými vnějšími rozměry) Upozornění: Reléová skříň (300/600/900 mm) volitelně 1) Hloubka zasouvací clony v poli K Obrázek 24 Bloková rozvodna GA 3K1TS-C (všechny rozměry jsou jmenovité rozměry [mm]) (Blokové rozvodny GA 4K-C a GA 2K2TS-C s identickými vnějšími rozměry)

23 Možnosti montáže Pozor! Varianta 1 (typy GA... a GA...-C; 2-, 3- a 4-polové) Varianta 2 (typy GA...; 2-, 3- a 4-polové) Dejte při montáži pozor, aby se nepoškodila průtržná pojistka ve dně plynové nádrže. Tato membrána se otevře v případě rušivého světelného oblouku. Přitom unikající plyny je třeba odvést, jak je zobrazeno na Obrázek 25. Varianta 1 Dno pole otevřené Odlehčení tlaku v kabelovém příkopě/dvojité podlaze Varianta 2 Dno pole otevřené Odlehčení tlaku přes zadní plechovou mříž do prostoru ležícího vzadu a rovněž do kabelového sklepa Varianta 3 Dno pole uzavřené Odlehčení tlaku přes kovový absorbér a zadní plechovou mříž do prostoru rozvodny Varianta 4 Dno pole uzavřené Odlehčení tlaku přes kovový absorbér a zadní kanál pro tlakovou absorpci do prostoru rozvodny Kabelový příkop musí vykazovat definovaný minimální průměr. Pro volitelné odlehčení tlaku kabelového příkopu platí jako zjednodušený vzorec: až 3 pole: 1 plechová mříž (400x600 mm) od 4 polí: 1 druhá plechová mříž stejné velikosti. Uspořádání plechových mříží dodaných zákazníkem je třeba zvolit tak, aby byly kabelové příkopy rozdělené rovnoměrně. Varianta 3 (typy GA...; 3- a 4-polové) (volitelně) Kabelový příkop/ dvojitá podlaha Kabelový sklep Kovový absorbér Kabelový příkop/ dvojitá podlaha Varianta 4 (typy GA...; 2-, 3- a 4-polové) Pro zvýšení stability lze rozvodnu připevnit na zadní stěně stanice dvěma ocelovými úhlovkami (nejsou součástí dodávky). Využijte k tomu šroubové spoje přepravního zařízení. Při plánování stanice, resp. instalace vám budeme rádi nápomocni. Chladící mříž Obrázek 25 Konstrukce budovy a prostoru rozvodny musí odolat očekávatelným mechanickým zatížením a vnitřnímu tlaku způsobenému elektrickým obloukem zkratu. Doporučuje se provést příslušné výpočty. Výpočty tlaku vztahující se k rozvodně lze poptat v oddělení prodeje firmy Ormazabal GmbH v rámci služeb.

24 Umístění přívodů pro napájení pomocných obvodů Násuvná svorka Při pokládání přívodního vedení pro napájecí napětí motorového pohonu a pomocných a řídicích obvodů je třeba provést následující montážní práce: Krycí plech Upozornění! Na blokových rozvodnách s nasazenou reléovou skříní je plánován kabelový přívod v jejím stropě, resp. v její boční stěně. V tomto případě odpadají následující montážní kroky. Čelní plech 2 3 Šroub se šestihrannou hlavou Při provádění prací na otevřeném pohonu výstupního pole transformátoru se musí akumulační pohon nacházet v uvolněném stavu. Případné spuštění pohonu může vést k těžkým zraněním! Zátka pro vnitřní nastavení Zátka pro přívodní vedení Zátka zakrytí Svěrací plech Odstraňte z krycího plechu šrouby se šestihrannou hlavou (2x). Odstraňte všechny šrouby s čočkovitou hlavou s křížovou drážkou (6x) v horní oblasti čelního plechu (Obrázek 26/1). Vytáhněte čelní plech několik milimetrů dopředu (Obrázek 26/2). Vyzvedněte krycí plech za čelním plechem (Obrázek 26/3). Vytáhněte krycí plech z násuvných svorek (Obrázek 26/4). V boční stěně rámu zakrytí jsou vsazeny pružné zátky, které zaručují provedení kabelu chráněné proti prachu a vlhkosti. Pro přizpůsobení průměru kabelu použijte dělicí spáry zátek. Obrázek

25 Schémata zapojení jednotlivých montážních skupin Obrázek 28 ukazuje uspořádání pomocných spínačů pro odpínač zátěže a zemnicí spínač na nosiči pohonu. Obrázek 27 a Obrázek 29 až Obrázek 31 zobrazují schémata zapojení jednotlivých montážních skupin. Doplňující relevantní údaje pro kabeláž blokové rozvodny zjistíte v přiložených podkladech pro zapojení. Lišta pomocných spínačů Odpínač zátěže Lišta pomocných spínačů Zemnicí spínač Řídicí vačka Nosič pohonu Spínací hřídel Obrázek Obrázek 28 Odpínač zátěže L F1 7 S P 2 1) 6 8 2) ) 2) Zemnicí spínač Pomocný spínač Spoušť na pracovní proud Pomocný spínač hlášení vybavení Snímač hustoty* nebo tlakový spínač (volitelně) Obrázek 29 * Snímač hustoty je rovněž k dostání se 2 přepínači (2 spínací body) Schéma zapojení transformátorového spínače (pole TS)

26 26 Odpínač zátěže Zemnicí spínač Pomocný spínač Obrázek 30 Schéma zapojení kabelového spínače (pole K) Zemnicí spínač Pomocný spínač Obrázek 31 Schéma zapojení zemnicího spínače (pole 1A1/1A2)

27 Přípojka výkonových kabelů K připojení výkonových kabelů se prosím řiďte následujícím postupem: Vyjměte zasouvací clonu (viz Kapitola 5, Obsluha ). Demontujte Z-profil. Pouze u varianty s plechovým dnem: Odstraňte přední plechové dno a gumové kabelové průchodky. Nasuňte gumové kabelové průchodky na připojované výkonové kabely. Veďte výkonové kabely přes průnik podlahy, upravte jejich délku, uložte a namontujte kabelovou zástrčku nebo kabelový adaptér podle údajů příslušného výrobce. Pouze u varianty s plechovým dnem: Výkonové kabely s gumovými průchodkami zaveďte do vybrání zadního plechového dna. Připojte výkonové kabely k poli. Výkonové kabely zafixujte kabelovými sponami na kovovém uchycení kabelu. Namontujte uzemňovací kabel k uzemňovacím bodům kovového uchycení kabelu. Pouze u varianty s plechovým dnem: Znovu namontujte přední plechové dno. Dejte přitom pozor, aby byly gumové kabelové průchodky správně vsazené mezi plechovými dny. Znovu namontujte Z-profil. Uzemňovací bod Zadní podlahový plech (volitelně) Obrázek 32 Přední podlahový plech (volitelně) Kovové uchycení kabelu Kabelová spona Výkonový kabel Z-profil Gumová kabelová průchodka

28 Uzemnění Uzemnění blokové rozvodny je třeba provést podle zadání DIN VDE 0141/ 101. Bloková rozvodna je opatřena uzemňovací lištou, která probíhá po celé její délce rozvodny (Obrázek 33, levé kabelové pole). Pro zaručení elektricky vodivého spojení kovového opláštění jsou uzemňovací lišta a opláštění navzájem sešroubované kontaktními kotouči. Tím je zaručeno, že parazitní proudy v případě zemního zkratu nebo dvojitého zemního spojení budou bezpečně odvedeny k zemnicí přípojce. V uzemňovací liště je v každé oblasti pole namontováno šroubové spojení (M12) pro připojení zemnicího vedení pro vytvoření provozního uzemnění. Pro usnadnění montáže zemnicího vedení jsou na uzemňovacích bodech uzemňovací lišty a kovovém uchycení kabelu vloženy nýtovací matice. Na kovovém uchycení kabelu jsou uzemňovací body (M12) osazeny koncovkami kabelů kabelových stínění. Kovová uchycení kabelu jsou opatřena dodatečnými volně osaditelnými uzemňovacími body. Uzemňovací lišta Provozní uzemnění Kovové uchycení kabelu Uzemňovací body Obrázek 33

29 29 4 Technický popis 4.1 Popis blokové rozvodny Bloková rozvodna izolovaná SF 6 typu GA se vyznačuje následně popsanými vlastnostmi. Primární spínací zařízení, jakož i přípojnice jsou zamontovány ve společné plynové nádrži. Jako izolační a hasicí médium se používá fluorid sírový (SF 6 ). Blokovou rozvodnu lze vystavit jmenovitému napětí 25 kv s jmenovitým provozním proudem 630 A. Bloková rozvodna je: zapouzdřená v kovovém opláštění, nenáročná na údržbu, použitelná pro náročné klimatické podmínky, typově ověřená. Bloková rozvodna GA je standardně provedena se dvěma kabelovými poli a jedním výstupním polem transformátoru. Napojení na rozvodnou síť se provádí přes odpínače v kabelových polích. Napojení ke spotřebiči se provádí přes výstupní pole transformátoru k síťovému transformátoru. Bloková rozvodna odpovídá zadáním aplikovatelných norem a předpisů, jakož i zákonných ustanovení. Výroba rozvoden podléhá směrnici kvality ISO Odpínač zátěže kabelového pole Odpínač zátěže se skládá z následujících základních komponentů: Třípolohový přepínač / integrovaný zemnicí spínač odolný při zapínání Zhášení elektrického oblouku zhášecí cívkou Bezúdržbový pružinový pohon Žádný dodatečný tvůrce rozpojovacích vzdáleností není potřebný, neboť dráha mezi otevřenými kontakty není skrz izolační hmotu přemostěná SF 6 jako izolační a zhášecí plyn. Odpínač vývodu na transformátor Odpínač vývodu na transformátor se od odpínače odlišuje následujícími komponenty: Bezúdržbový akumulační pohon Uvolnění pojistkou HH a uvolňovacím mechanismem. Komponenty zařízení jako kryt pohonu s pohony, kabelový rozvaděč a podstavec jsou modulárně namontované na plynové nádrži (viz Obrázek 1). Kabelový rozvaděč je tlakuvzdorný a je kovovými stěnami rozdělený na pole. Díky tomu lze v přípojném pásmu uzemněného pole provádět práce, zatímco sousední pole vedou napětí. Blokovou rozvodnu lze volitelně pro zvýšenou ochranu osob provést odolnou proti rušivému světelnému oblouku. Vnější stěny a kryty kabelového rozvaděče a zasouvací clony se pak provádějí zesílené. Plynová nádrž je zesílená ochrannými plechy proti propálení na ochranu při vnitřních závadách. Pro případ vnitřní závady je nárůst tlaku v plynové nádrži omezen průtržnou pojistkou (ve dně plynové nádrže). Průtržná pojistka, napnutá kovová fólie s malou hmotností, se otevírá při přetlaku plynové nádrže 200 kpa. Otvor vzniklý vytlačenou kovovou fólií řídí odbourání tlaku horkých plynů cíleně do prostoru pod plynovou nádrží SF 6, dále, jak je popsáno v Kapitola Možnosti montáže. Zasouvací clony tlakuvzdorně uzavírají oblast připojení kabelů jednotlivých polí. Zasouvací clona se nasadí na nýty s plochou hlavou bočních stěn polí, poté se zasune kolmo dolů a tím se zaaretuje na kabelovém rozvaděči. Volitelně lze zasouvací clony opatřit průzory. Jednotlivá pole blokové rozvodny jsou z bezpečnostních důvodů standardně opatřena různými blokovacími zařízeními. Blokování spínačů: Blokování proti nepovolenému sledu spínání mezi ovládacímu hřídeli pole Blokování zasouvací clony: Blokování proti nepovolenému odstranění zasouvací clony v provozu Zpětné blokování (volitelně): Blokování proti nepovolenému zapnutí odpínače zátěže nebo vypnutí zemnicího spínače při odstraněné zasouvací cloně Bližší údaje k tomu v Kapitola 4.5. Všechny aktivní součásti se nacházejí v plynové nádrži naplněné izolačním plynem SF 6. Přívod, resp. odvod energie probíhá přes průchodky z odlévací pryskyřice podle DIN EN Podle posouzení provozovatele je třeba nasadit T-připojovací garnitury pro průchodky podle DIN EN typu 630 A s vnějším kónusem a šroubovým kontaktem M16 (viz Kapitola 8.5). Ovládací a indikační prvky blokové rozvodny jsou přehledně uspořádané na čelním plechu. Ukazatel spínací polohy a ovládací hřídele jsou integrované ve slepém schématu zapojení. Čelní stěna je standardně osazená zámkovými uzávěry a štítky identifikace polí. Kapacitní systém zkoušení napětí a indikátor zkratu (volitelně pro kabelová pole) jsou zařazené v oblasti spínání jednotlivých polí. Na čelním plechu je veškerá symbolika týkající se uzemňovacího obvodu v červené barvě, symbolika týkající se obvodu hlavního proudu je v barvě černé. Díky formě barevného podkladu čelního plechu jsou veškeré prvky příslušného spínacího pole přehledně uspořádané.

30 Blokové rozvodny provedení Bloková rozvodna je k dostání v provedení vysokém 1400 mm (typ GA...) a v provedení vysokém 1050 mm (typ GA...-C) pro průchozí a neprůchozí rozvodné prostory, resp. kioskové distribuční rozvodny. Bloková rozvodna je 2 až 4polová a může být provedena např. v následujících kombinacích polí: 2polová GA 1T(K)S1A1 GA 1T(K)S1A1-C GA 1T(K)S1A2 GA 1T(K)S1A2-C GA 1K1TS-B GA 1K1TS-B-C 3polová GA 3K GA 3K-C GA 2K1T(K)S GA 2K1T(K)S-C 4polová GA 2K2T(K)S GA 2K2T(K)S-C GA 3K1T(K)S GA 3K1T(K)S-C GA 4K GA 4K-C Různé typy GA: A1 Kabelové připojovací pole se 3 průchodkami pro připojovací kabel a pohon zemnicího spínače A2 Kabelové připojovací pole se 6 průchodkami pro připojovací kabel a pohon zemnicího spínače K Kabelové pole s pohonem odpínače zátěže a zemnicího spínače (odpínač bez volnoběžky) S výjimkou zařízení s kanálem pro tlakovou absorpci a zařízení typu C (výška = 1050 mm) lze blokové rozvodny GA volitelně vybavit plechovou mříží v zadní stěně podstavce. Různé možnosti montáže jsou popsány v Kapitola Možnosti montáže. Volitelně mohou být pohony osazeny motorovými pohony pro dálkové zapínání a vypínání. Pro dálkové vypnutí lze do výstupních polí transformátoru volitelně namontovat spouště pro pracovní proud a signální kontakty uvolnění. Je-li bloková rozvodna osazena motorovými pohony, lze na skříň pohonu namontovat reléovou skříň pro umístění sekundárního vybavení. Reléové skříně se osadí specificky podle zakázky a mohou se lišit podle následujícího popisu: Připojovací svorkovnice, Dálkově ovládané relé pro ZAPÍNÁNÍ, resp. VYPÍNÁNÍ k ovládání odpínače zátěže Automaty k zajištění motorů a řídicího obvodu, Přepínač místního - dálkového ovládání, Tlačítka pro ZAPÍNÁNÍ/VYPÍNÁNÍ odpínače zátěže motorovým pohonem, Kompletní kabeláž připravená k připojení k elektrickým konstrukčním prvkům zařízení GA, jako: motor, pomocný spínač, spoušť na pracovní proud, signální kontakty uvolnění, indikátor zkratu. A1 Obrázek 34 Obrázek 35 K A KS Výstupní pole transformátoru s pohonem odpínače zátěže a zemnicího spínače (odpínač bez volnoběžky) KS TS TS Výstupní pole transformátoru s pohonem odpínače zátěže a zemnicího spínače (odpínač s volnoběžkou pro uvolnění přes pojistkovou vložku HH, spoušť na pracovní proud ) Obrázek

31 Třípolohový přepínač (pole K/KS/TS) Odpínač zátěže je konstruován jako třípolohový přepínač. S pouze jedním spínacím prvkem (spínacím nožem) lze spínat polohy ZAPNUTO-VYPNUTO- UZEMNĚNO. Obrázek 37 ukazuje schematickou konstrukci třípolohového přepínače. Technická konstrukce třípolohového přepínače (spínací nůž) je jednoduchá a spolehlivá. V každé fázi působí pár spínacích nožů, navzájem kolmo řazených v plynové nádrži, který vystupuje na kontaktní členy. Kontaktní členy a spínací nože jsou opatřeny materiálem odolným proti opálení a málo podléhajícím opotřebení. Díky tomu mají spínací prvky vysokou životnost. Životnost odpínače je závislá na počtu vypnutí zkratem (viz Kapitola 8, Technické údaje ). Obrázek Pevné kontaktní členy jednotlivých spínacích zařízení jsou spojené s přípojnicí. Spínací nože jsou spojené s průchodkami. Přes pohon je ovládána jednotka zemnicí kontakt/ovládací hřídel a přenáší otáčivý pohyb přes spojovací tyč na spínací nože Pro odpínač zátěže se jako zhášecí zařízení používá zhášecí cívka. Zhášecí zařízení při vypínacím pohybu spínacího nože z polohy spínání ZAPNUTO do VYPNUTO způsobí chlazení a přerušení světelného oblouku vzniklého při oddělení kontaktů. Tím po krátké době zhášení dojde k přerušení proudu. Zhášecí cívka je dimenzována pro spínací schopnost odpínačů. V poloze odpínače VYPNUTO je rozpojovací vzdálenost tvořena bez přemostění izolační hmoty. Obrázek Dvoupolohový přepínač (pole 1A1/1A2) Dvoupolohový přepínač odpovídá v podstatě třípolohovému přepínači pro pole K/TS. Rozdíl spočívá v tom, že jsou průchodky spojené s přípojnicí přímo přes měděné přípojnice (Obrázek 38). Tím je možné výhradně připojení zemnicího spínače Průchodka 2 Plynová nádrž 3 Spínací nůž 4 Spojovací tyč 5 Jednotka zemnicí kontakt/ ovládací hřídel 6 Kontaktní člen (hlavní proudová trasa) 7 Zhášecí zařízení 8 Přípojnice 9 Spínací poloha: ZAPNUTO 10 Spínací poloha: VYPNUTO Spínací poloha: UZEMNĚNO

32 Pohon Všeobecně Blokové rozvodny jsou standardně vybaveny kabelovými poli a výstupními poli transformátoru (např. GA 2K1TS nebo GA 3K). Všechny díly pohonu ohrožené korozí jsou galvanicky pozinkované. Kabelová pole jsou osazená pružinovým pohonem (K-pohon), výstupní pole transformátoru je osazeno pružinovým pohonem s akumulátorem energie (TS-pohon). Pohon K přepíná odpínač zátěže a zemnicí spínač kabelového pole do spínací polohy ZAPNUTO a VYPNUTO. Pohon TSK přepíná odpínač zátěže a zemnicí spínač výstupního pole transformátoru do spínací polohy ZAPNUTO a VYPNUTO. Akumulátor energie pohonu TS přepíná odpínač zátěže ze spínací polohy ZAPNUTO do VYPNUTO. Uvolnění akumulátoru energie probíhá prostřednictvím pojistkové vložky HH, spínací páky nebo spouště na pracovní proud. Funkce ovládacích hřídelů a jejich uspořádání lze zjistit na slepém schématu zapojení na čelním plechu Pohon K Pro kabelová pole se používá pružinový pohon (pohon K) s kombinovaně působící tlačnou pružinou. Pohon se namontuje na nosič pohonu tvaru U, který je uložen s ovládacím hřídelem odpínače zátěže na pravé straně a ovládacím hřídelem zemnicího spínače na levé straně v třemenech nosiče pohonu v kluzných ložiscích. Mezi oběma ovládacími hřídeli pracuje tlačná pružina na čepovém vedení, které je na každém ovládacím hřídeli otočně uloženo pomocí dvou svařovaných spojek. Oba ovládací hřídele jsou duté hřídele s integrovanou zábranou propružení, která při vypnutí zabraňuje propružení spínacích nožů k protilehlému kontaktu třípolohového přepínače Obrázek Ovládací hřídel zemnicího spínače 2 Tlačná pružina odpínače zátěže / zemnicího spínače 3 Ovládací hřídel odpínače zátěže 4 Sáňky ukazatele spínací polohy 5 Táhlo blokování zasouvací clony 6 Řídicí tyč odpínače zátěže 7 Spínací hřídel 8 Hnací páka 9 Řídicí tyč zemnicího spínače 10 Zábrana propružení zemnicího spínače 11 Nosič pohonu 12 Zábrana propružení odpínače zátěže Tyto zábrany se při zavedení spínací páky (proti tlaku pružiny) do ovládacího hřídele odjistí. Přenos otočného pohybu ovládacích hřídelů na spínací hřídel vertikálně procházející skrz plynovou nádrž probíhá prostřednictvím řídicích tyčí. Řídicí tyče jsou na spojkách s řídicími vačkami na ovládacích hřídelích otočně uložené na čepových spojích Hnací páka horizontálně připevněná na spínacím hřídeli působí jako opěrné ložisko obou řídicích tyčí. Unašeče připevněné na koncích řídicích tyčí čepovými spoji jsou provedeny s volnoběhem, aby se během spínání navzájem odpojily. Přes hnací páku je řízena jednotka ukazatele spínací polohy namontovaná na nosiči pohonu

33 Pohon TS Výstupní pole transformátoru jsou standardně provedena s pružinovým pohonem s akumulátorem (pohon TS). Akumulátor pohonu se aktivuje uvolněním pojistky. Na ukazateli spínací polohy odpínače se zobrazí hlášení UVOLNĚNO Konstrukce pohonu TS odpovídá dříve popisovanému pohonu K. Každý ovládací hřídel je zde však osazen tlačnou pružinou. Zábrana propružení zemnicího spínače je integrovaná v akumulátoru. Akumulátor je jednotka volně se otáčející na ovládacím hřídeli odpínače. V zásadě se skládá ze spouštěcí západky, akumulační tažné pružiny a řídicí tyče Během pnutí tlačné pružiny (otáčení doleva) se zaaretuje váleček spouště, otočně uložený na jednotce tlačné pružiny, na čelní straně spouštěcí západky. Otočením ovládacího hřídele doprava se uvolní tlačná pružina a předepne akumulační tažnou pružinu. Uvolnění akumulátoru proběhne aktivací pojistky pojistkovou vložkou HH. Přitom uvolňovací hřídel, který je spojený s uvolněním pojistky, uvolní spouštěcí západku. Spouštěcí západka tlačí přes řídicí vačku váleček spouště z jeho aretace na akumulátoru. Volitelně může být k tomuto uvolňovacímu hřídeli připojena spoušť pracovního proudu, která, je-li aktivována, uvolní akumulátor stejným způsobem, jako uvolnění pojistky. Akumulátor se uvolní, odpínač je přepnutý do polohy VYPNUTO. Při ručním vypnutí spínací pákou bude jiným pákovým systémem vytlačen váleček spouště ze své aretace na akumulátoru Obrázek 40 1 Ovládací hřídel zemnicího spínače 2 Sáňky ukazatele spínací polohy 3 Spouštěcí západka 4 Akumulační tažná pružina 5 Ovládací hřídel odpínače zátěže 6 Zábrana propružení zemnicího spínače 7 Váleček spouště 8 Táhlo blokování zasouvací clony 9 Řídicí tyč 10 Spínací hřídel 11 Hnací páka 12 Nosič pohonu Volitelně mohou být výstupní pole transformátoru provedena i bez uvolnění pojistky. Pak bude toto pole opatřeno pohonem pro kabelová pole (pohon K). 13 Řídicí tyč zemnicího spínače 14 Tlačná pružina zemnicího spínače 15 Tlačná pružina odpínače

34 Motorový pohon (volitelně) Systém motorového pohonu (Obrázek 41) lze volitelně namontovat pro všechny typy pohonů - i dodatečně. Přitom jsou zohledněna všechna stejnosměrná a střídavá napětí. Pro podrobnosti viz: Systém motorového pohonu pro rozvodny izolované SF 6 typu GA / GAE Pole odpínače K, TS Pole odpínače LSF Objednací č Obrázek Blokování spínacího pole Pole rozvodny jsou standardně opatřena následujícími blokováními. Blokování spínačů mezi odpínačem a zemnicím spínačem Blokování zasouvací clony mezi zemnicím spínačem a zasouvací clonou. U konfigurace pole 2A11K(T)S je zasouvací clona v levém poli A nezablokovaná. Zpětné blokování (volitelně) mezi zámkem a odpínačem (kabelové pole) mezi zámkem a zemnicím spínačem (výstupní pole transformátoru, Obrázek 43) Blokování spínačů a blokování zasouvací clony se aktivuje, resp. deaktivuje přes pákové a tyčové pohony během procesu spínání.

35 35 Blokování spínačů (Obrázek 43) Blokování mezi odpínačem a zemnicím spínačem se provádí prostřednictvím plechu ukazatele spínací polohy, přičemž se dolů prodloužený plechový jazýček bočně zasune do vodorovného frézovaného vybrání ovládacího hřídele (zemnič/odpínač). Přitom se uzavře vždy protilehlý zásuvný otvor pro spínací páku (ovládací hřídel), který je přepnut do polohy ZAPNUTO. Je-li ovládací hřídel zemniče přepnut do polohy ZAPNUTO, ovládací hřídel odpínače pole se uzavře (a opačně). Jsou-li oba ovládací hřídele přepnuty do polohy VYPNUTO, jsou zásuvná otvory obou ovládacích hřídelích neuzavřené. Blokování zasouvací clony (Obrázek 42) Při zablokování zasouvací clony se čep posune do vybrání zásuvné clony. K vytažení čepu řízeného pohonem ze zasouvací clony dojde teprve tehdy, když bude zemnicí spínač přepnut do polohy ZAPNUTO. Zasouvací clonu lze odebrat. Zpětné blokování (volitelně) (Obrázek 43) Zpětné blokování se zapíná, resp. vypíná klíčem obrtlíku prostřednictvím obrtlíku v zasouvací cloně přes tyčový pohon. Při zavření/otevření zasouvací clony se současně aktivuje/deaktivuje zpětné blokování. Plechový jazýček (před plechem ukazatele spínací polohy) se bočně otočí do vodorovného frézovaného vybrání ovládacího hřídele a uzavře zásuvný otvor pro spínací páku. V kabelovém poli uzavírá plechový jazýček při otevřeném obrtlíku ovládací hřídel odpínače a zabraňuje tomu, aby mohl být při vyjmuté zasouvací cloně zapnut odpínač. Pouze zemnicí spínač lze pro zkoušku kabelu vypnout i při odstraněné zasouvací cloně. Ve výstupním poli transformátoru uzavírá plechový jazýček při otevřeném obrtlíku ovládací hřídel zemniče a zabraňuje tomu, aby mohl být při vyjmuté zasouvací cloně vypnut zemnicí spínač. Funkce zámku: Přetočte zámek doprava až k dorazu! Zasouvací clona je uzavřená, plechový jazýček uvolňuje zásuvnýotvor ovládacího hřídele. Přetočte zámek doleva až k dorazu! Zasouvací clona je otevřená, plechový jazýček uzavírá zásuvný otvor ovládacího hřídele. Ovládací hřídel zemnicího spínače Plech ukazatele spínací polohy Ovládací hřídel Odpínač zátěže Obrázek 42 Vypínací cívka Obrázek 43 Plechový jazýček pohonu TS (zpětné blokování) Pohon TS Aktivace přes zámek Zdvihací magnet Zábrana propružení

36 Plynová nádrž Připojení výkonových kabelů do kabelových polí se provádí v průchodkách z odlévací pryskyřice s vnějším kónusem (podle DIN EN 50181), které jsou vyzkoušeny na dodržení maximálně přípustných hodnot dílčího výboje. Výstupní pole transformátoru jsou v každé fázi osazeny jednou horní a jednou dolní průchodkou. Měděné přípojnice spojují třípolohový přepínač s kabelovými průchodkami/ průchodkami horního pojistkového pouzdra. Dolní pojistkové pouzdro je zafixované k dolní průchodce, která funguje jako druhý zemnič. Tři měděné přípojnice probíhají na zadní stěně uvnitř plynové nádrže a navzájem spojují vždy jednotlivé fáze všech polí. Záruka za bezpečnou funkci zapečetěného tlakového systému předpokládá optimální zpracování mechanických konstrukčních dílů a rovněž těsnost nádrže. Plynová nádrž je zhotovená z jakostní oceli. Průchodky, těsnicí příruba spínací hřídele a průtržná pojistka jsou utěsněny kulatými těsnicími kroužky proti nádrži. Otáčivý spínací hřídel z jakostní oceli třípolohového přepínače je utěsněn dvojitě párovanými radiálními těsnicími kroužky proti nádrži. Každá bloková rozvodna se po vyčerpání vzduchu naplní plynem SF 6 podle IEC Dodatečné přidání AL 2 O 3 absorbuje nejmenší částečky vlhkosti a neustále regeneruje SF 6. Zkouška těsnosti provedená podle IEC je důkazem, že přípustná míra netěsnosti (10-7 mbar I/s) hermeticky zavařené nádrže není překročena. 4.7 Ukazatel tlaku plynu Indikace tlaku plynu se provádí manometrem tlakoměrné krabice,který je s nádrží spojený přes zpětný ventil. Manometr je za normálních podmínek prostředí odolný proti korozi. Rozsah stupnice (Obrázek 44) je rozdělen do dvou měřicích rozsahů. Obrázek 44 Před každou spínací operací musí být zkontrolován ukazatel tlaku plynu a tím náplň plynu v nádrži. = = červená zelená Červená: Není připraveno k zapnutí! Zelená: připraveno k zapnutí 4.8 Tlakový spínač/snímač hustoty (volitelně) Volitelně lze rozvodnu vybavit tlakovým spínačem, resp. teplotně kompenzovaným snímačem hustoty, který na pomocný proudový obvod působí jako rozpínač, pro dálkový dohled. Dolní spínací bod tlakového spínače, resp. teplotně kompenzovaného snímače hustoty je 106 kpa abs. Klesne-li tlak v plynové nádrži na 106 kpa abs., hlásí tlakový spínač, resp. teplotně kompenzovaný snímač hustoty pokles tlaku. Dolní spínací bod tlakového spínače, resp. teplotně kompenzovaného snímače hustoty odpovídá přechodu k červenému měřicímu rozsahu na stupnici ukazatele tlaku plynu. Tlakový spínač, resp. teplotně kompenzovaný snímač tlaku je připevněn společně s ukazatelem tlaku plynu na zpětném ventilu.
