Zkušenosti s bypassem plynů pecní linky. Českomoravský cement a.s., nást. spol., závod Mokrá.

Transkript

1 Zkušenosti s bypassem plynů pecní linky. Českomoravský cement a.s., nást. spol., závod Mokrá. Odborný seminář: Vápno, cement, ekologie , Skalský Dvůr. Ing. Jiří Lerch

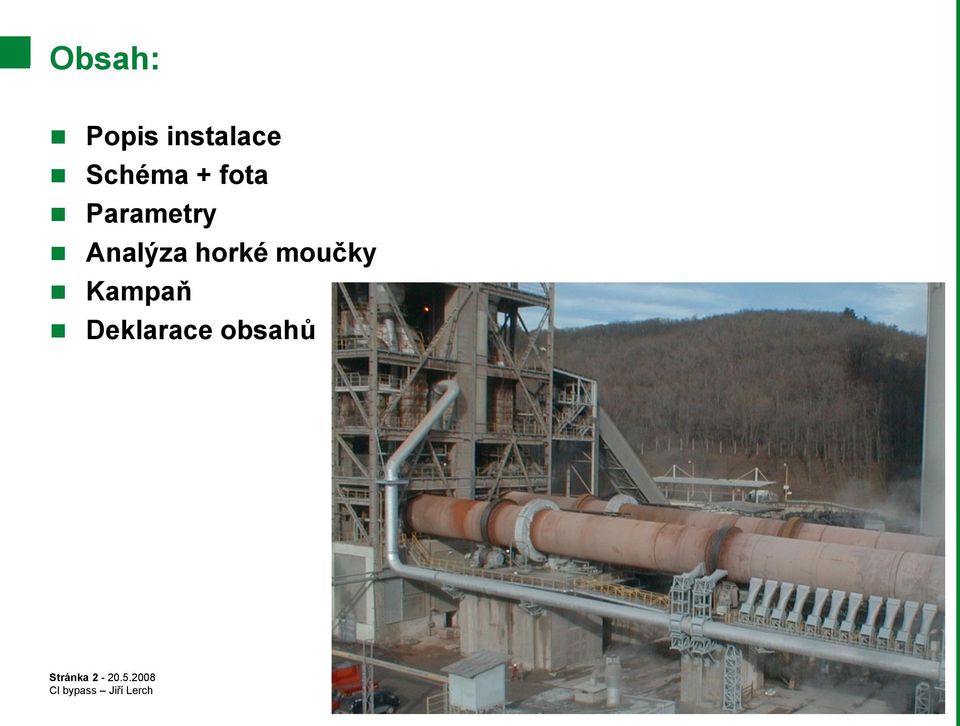

2 Obsah: Popis instalace Schéma + fota Parametry Analýza horké moučky Kampaň Deklarace obsahů Stránka

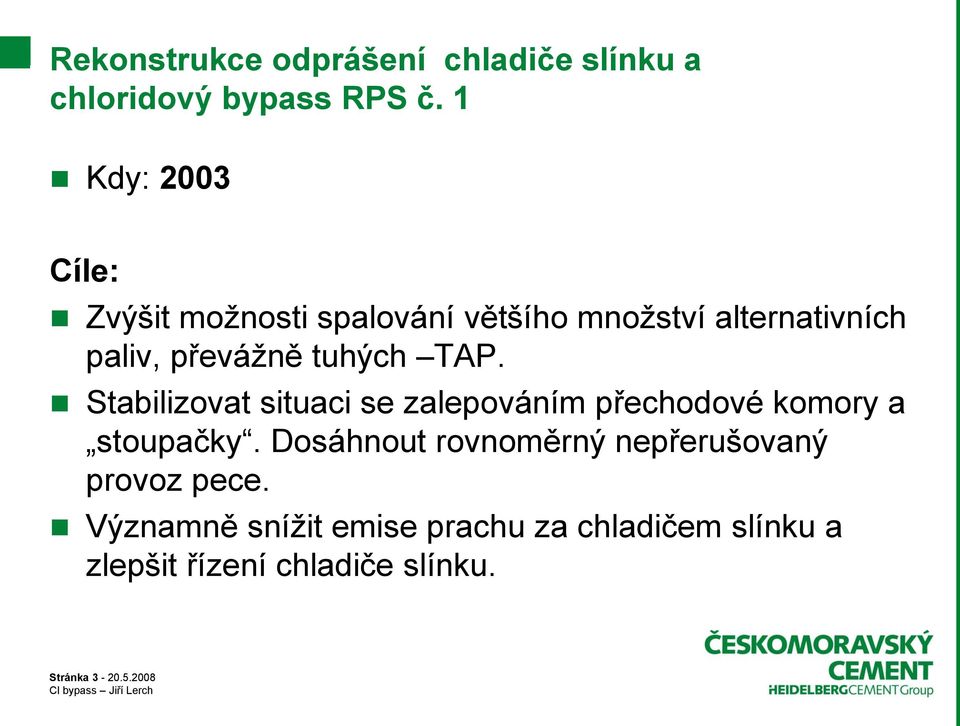

3 Rekonstrukce odprášení chladiče slínku a chloridový bypass RPS č. 1 Kdy: 2003 Cíle: Zvýšit možnosti spalování většího množství alternativních paliv, převážně tuhých TAP. Stabilizovat situaci se zalepováním přechodové komory a stoupačky. Dosáhnout rovnoměrný nepřerušovaný provoz pece. Významně snížit emise prachu za chladičem slínku a zlepšit řízení chladiče slínku. Stránka

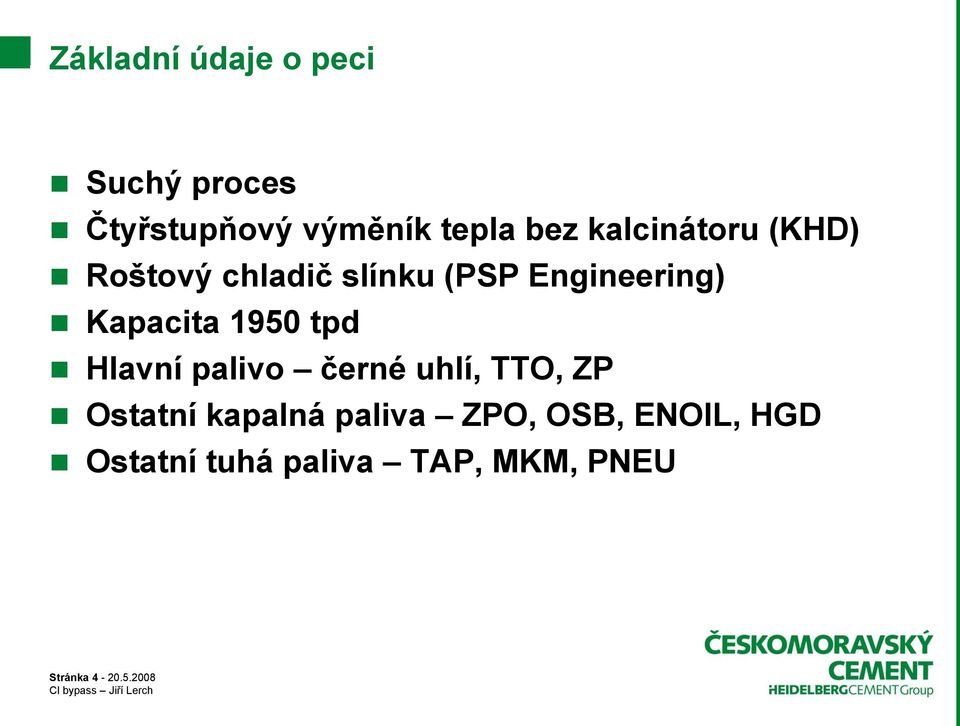

4 Základní údaje o peci Suchý proces Čtyřstupňový výměník tepla bez kalcinátoru (KHD) Roštový chladič slínku (PSP Engineering) Kapacita 1950 tpd Hlavní palivo černé uhlí, TTO, ZP Ostatní kapalná paliva ZPO, OSB, ENOIL, HGD Ostatní tuhá paliva TAP, MKM, PNEU Stránka

5 Stránka

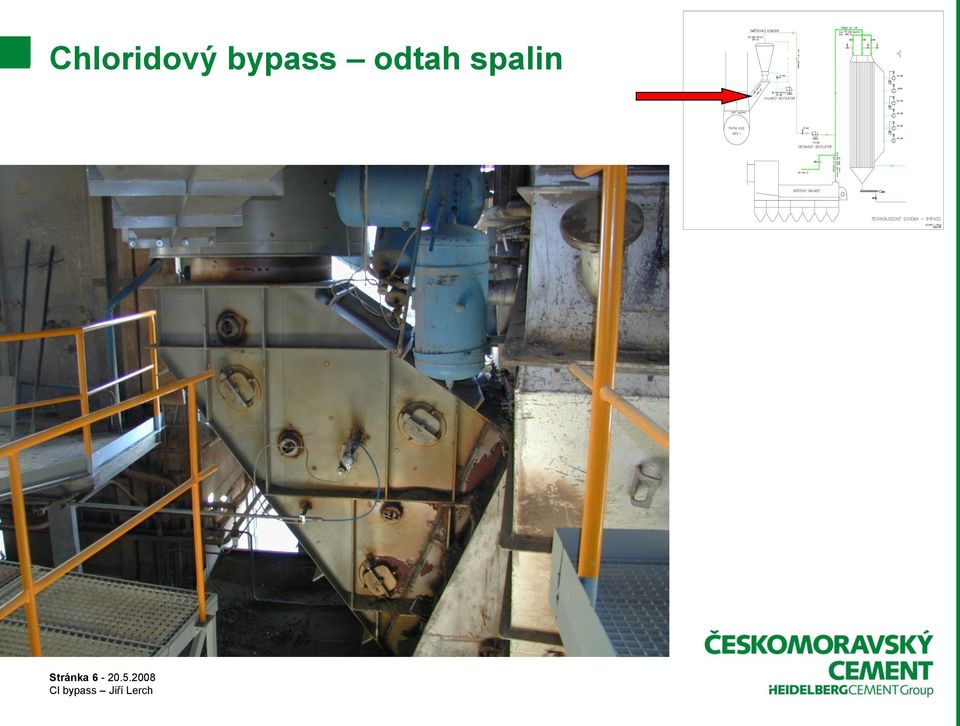

6 Chloridový bypass odtah spalin Stránka

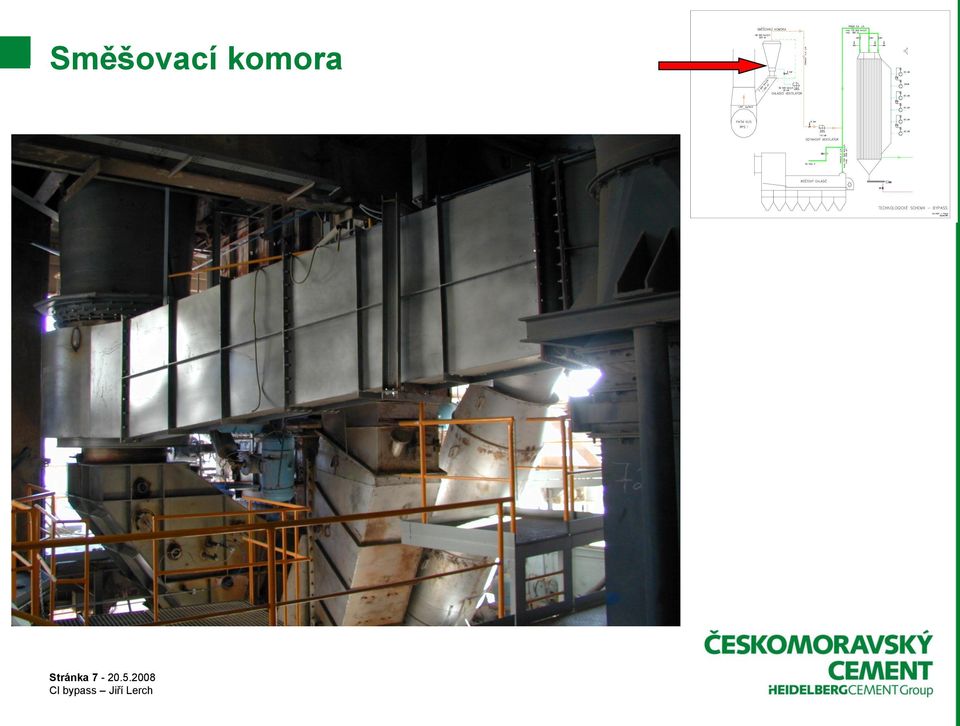

7 Směšovací komora Stránka

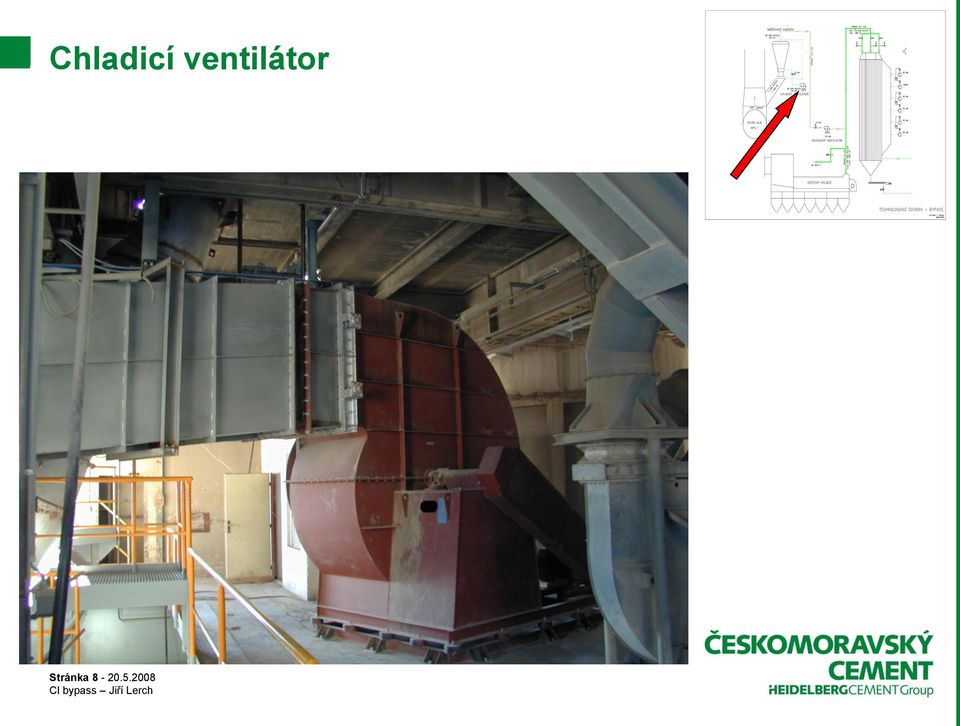

8 Chladicí ventilátor Stránka

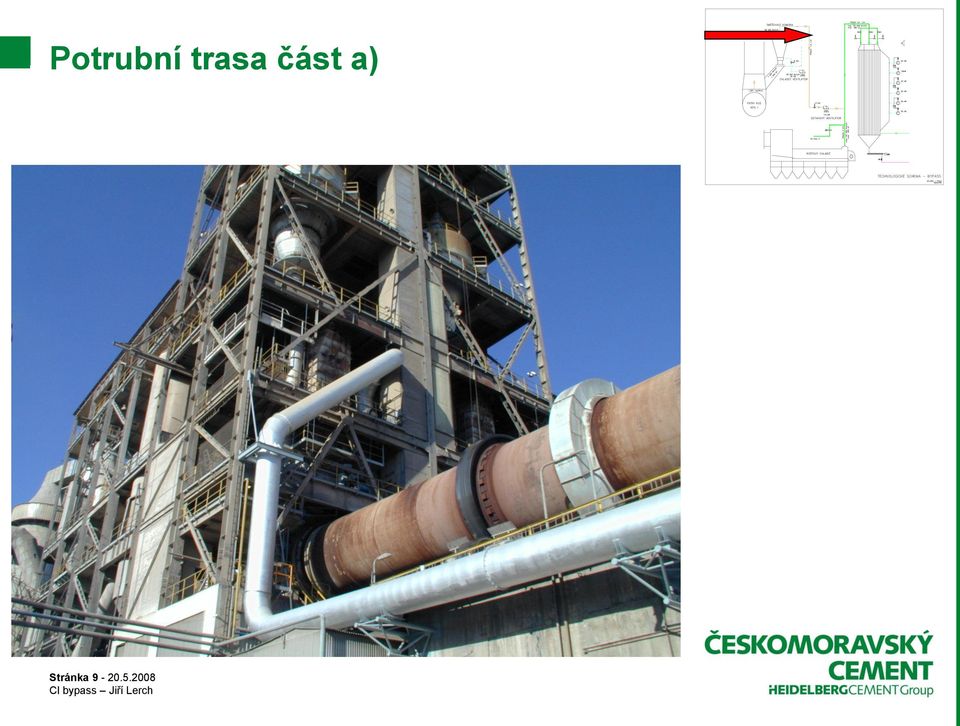

9 Potrubní trasa část a) Stránka

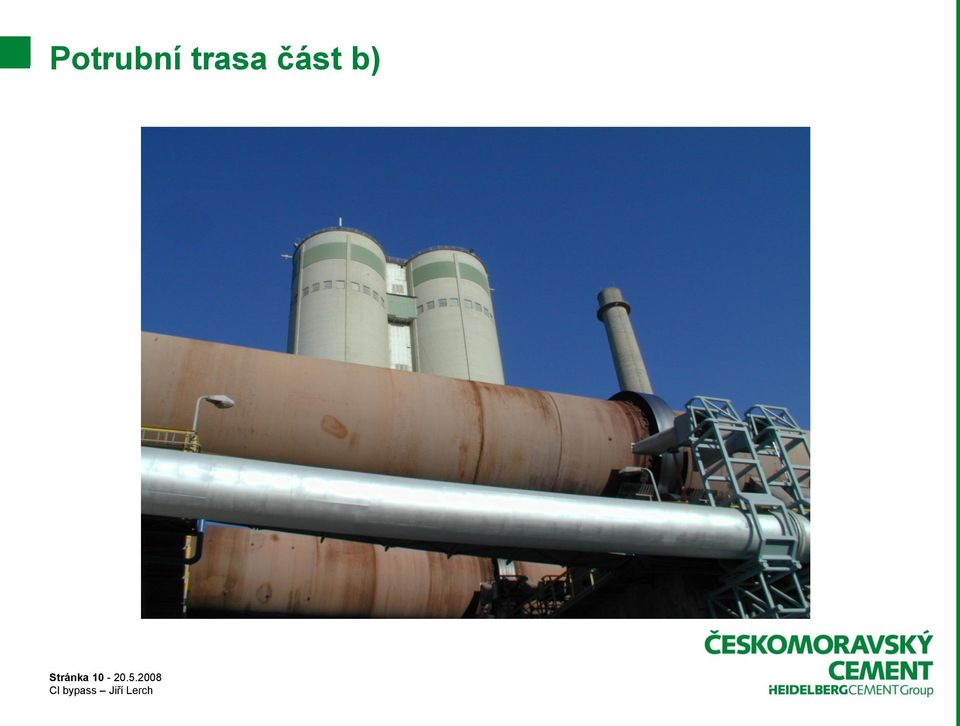

10 Potrubní trasa část b) Stránka

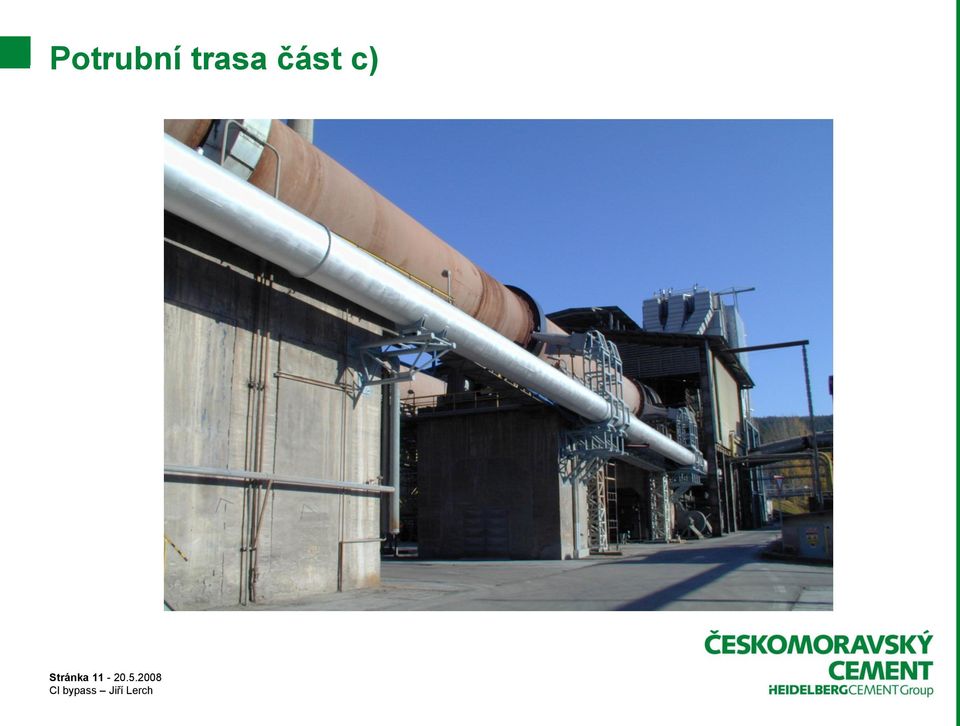

11 Potrubní trasa část c) Stránka

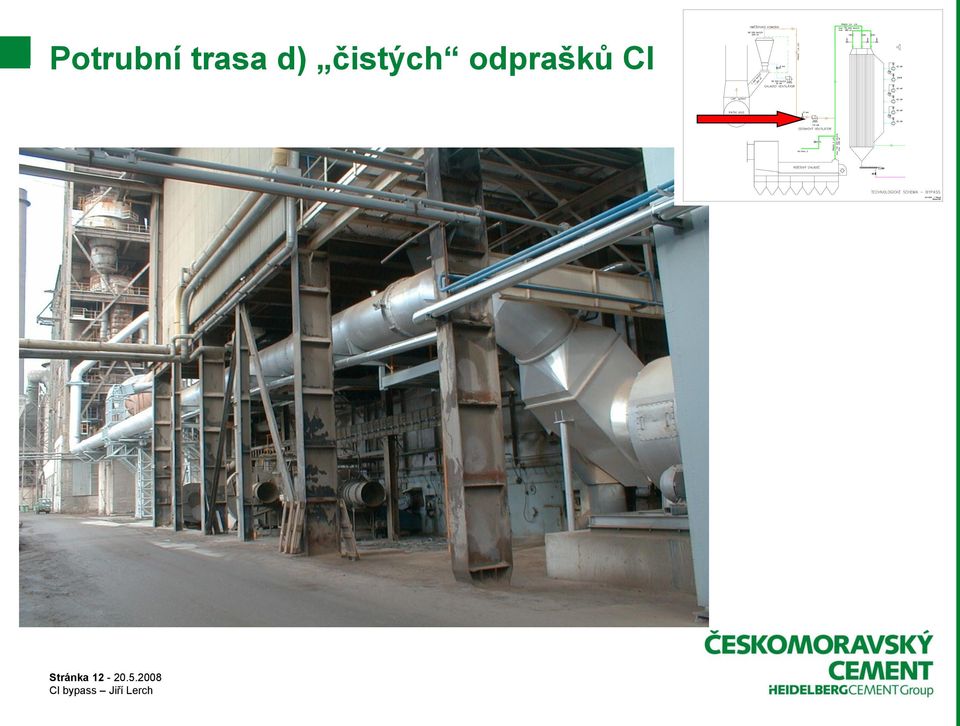

12 Potrubní trasa d) čistých odprašků Cl Stránka

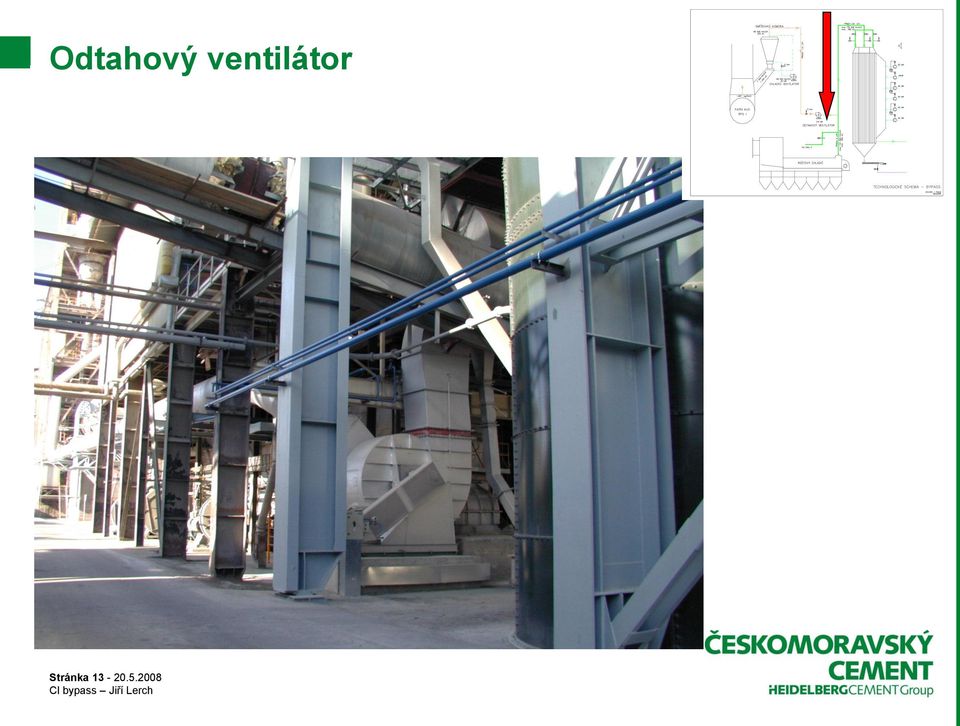

13 Odtahový ventilátor Stránka

14 Technologické schéma bypass + odprášení RPS 1 TECHNOLOGICKÉ SCHEMA BYPASS - ODPRAŠOVÁNÍ RPS 1 Stránka

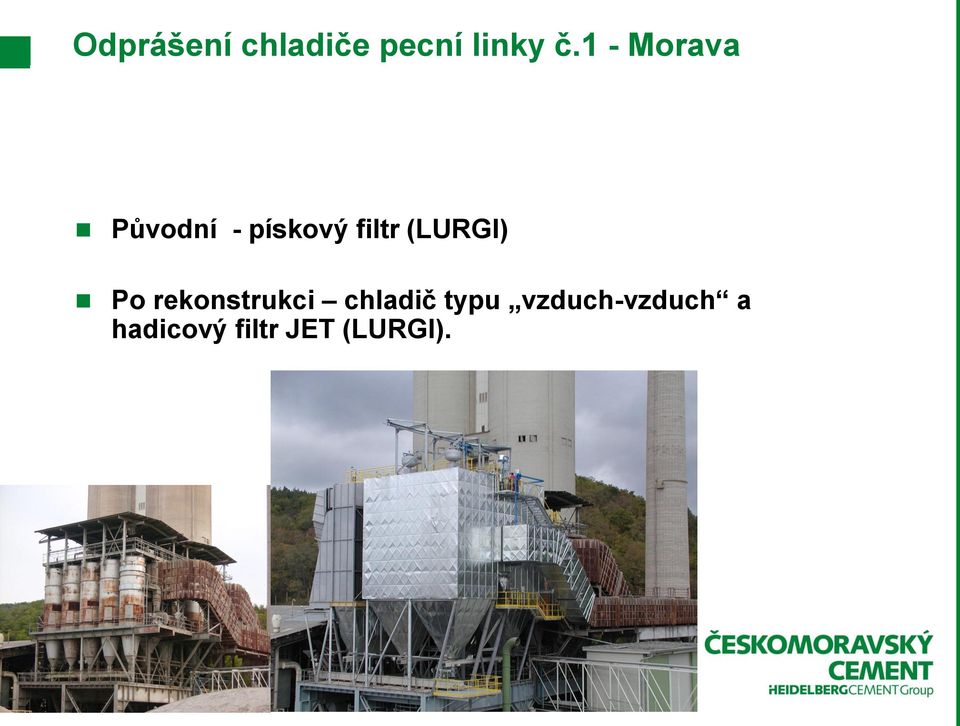

15 Odprášení chladiče pecní linky č.1 - Morava Původní - pískový filtr (LURGI) Po rekonstrukci chladič typu vzduch-vzduch a hadicový filtr JET (LURGI). Stránka

16 Řídící systém Centrální velín Provozní laboratoř Stránka

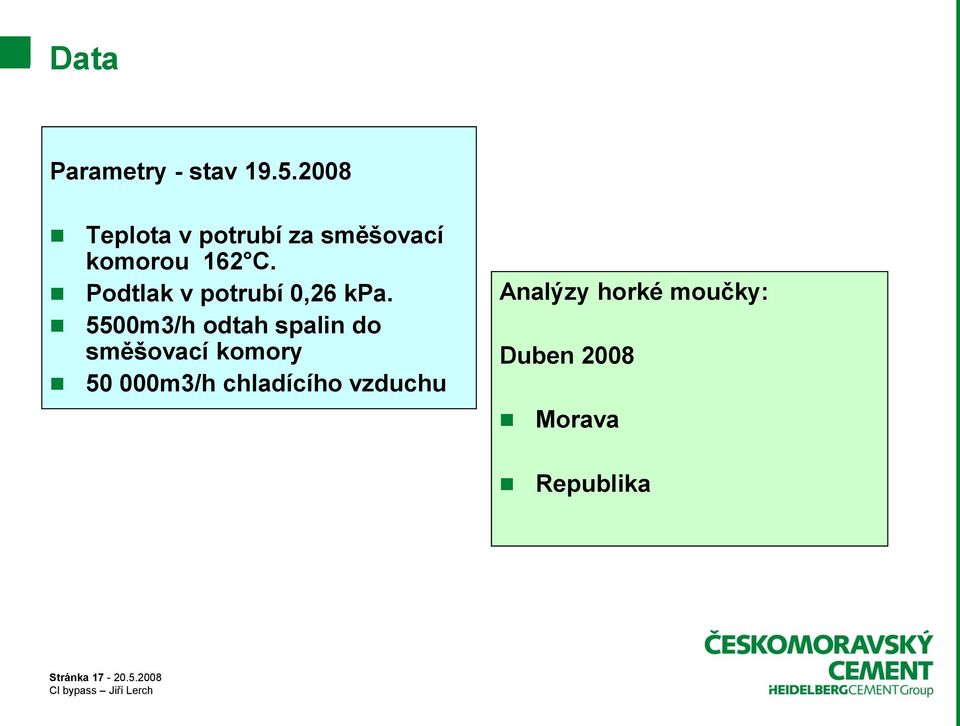

17 Data Parametry - stav Teplota v potrubí za směšovací komorou 162 C. Podtlak v potrubí 0,26 kpa. 5500m3/h odtah spalin do směšovací komory m3/h chladícího vzduchu Analýzy horké moučky: Duben 2008 Morava Republika Stránka

18 Analýzy Stránka

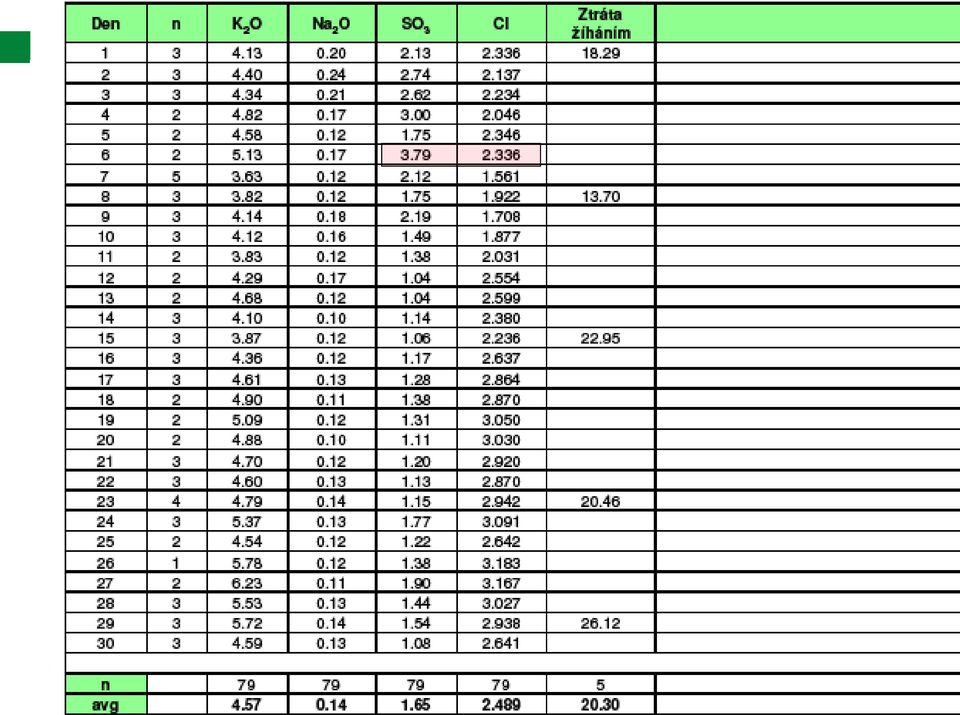

19 Stránka

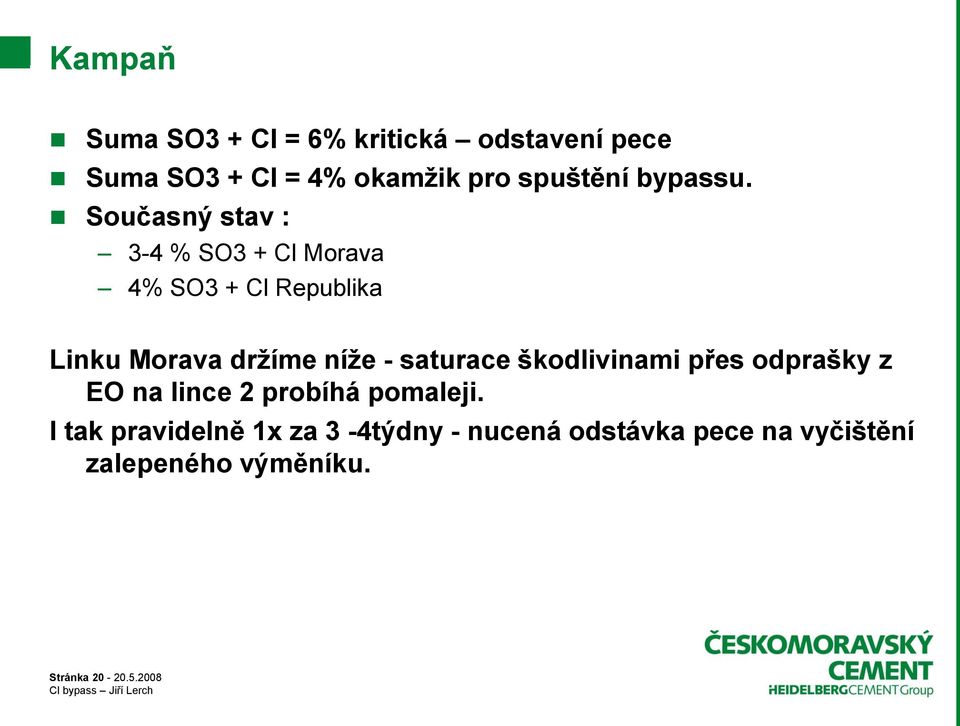

20 Kampaň Suma SO3 + Cl = 6% kritická odstavení pece Suma SO3 + Cl = 4% okamžik pro spuštění bypassu. Současný stav : 3-4 % SO3 + Cl Morava 4% SO3 + Cl Republika Linku Morava držíme níže - saturace škodlivinami přes odprašky z EO na lince 2 probíhá pomaleji. I tak pravidelně 1x za 3-4týdny - nucená odstávka pece na vyčištění zalepeného výměníku. Stránka

21 Bypass RPS č.1 Morava Odběr bypassem = 5%. Provoz bypassu 85 % (15% nutné odstávky a čištění) Provoz bypassu cca hodin v roce 2008 u RPS 1. Na lince RPS 2 bypass bude instalován. Množství čistých odprašků z bypassu : cca kg/hod., průměrně 350 kg/h dle nastavení odtahu z přechodové komory. Produkce tun chloridových odprašků za rok Odprašky jsou špatně manipulovatelný materiál, s vysokou variabilitou v množství i chem. složení, spojené s provozem bypassu, stavem pece a dávkovaných paliv. Stránka

22 Deklarace obsahu A.E. a Cl Kapacita skladování Cl odprašků nízká. Implementace do cementu dle deklarovaných pravidel. Kontrola cementů chem. analýzy (XRF a WET CHEM.) Požadavky na cement dle požadavků zákazníků: Deklarace obsahu A.E.(Na 2 O ekv. ) CEM I CEM II CEM III 0,80% Na 2 O ekv 0,90% Na 2 O ekv 0,90% Na 2 O ekv Deklarace obsahu Cl : CEM I 0,08% Cl Stránka

23 Závěr (+) Dosáhli jsme: Snížení obsahu Cl a částečně SO3 Zlepšení stability se zalepováním patního kusu a stoupačky Zvýšení dávkování TAP Snížení emisí tuhých částic za chladičem Stránka

24 Závěr (-) Dodatečné problémy k řešení: Velmi silné lepení před hrdlem směšovací komory. Nešlo provozovat. Po čtyřech měsících provozu bylo řešeno dodatečným usazením 11ti vzduchových děl. Malá rychlost v potrubí bypassového prachu 14m/s místo 20m/s Upravilo se po zanesení prachem - předimenzované potrubí. Mírné zvýšení měrné spotřeby tepla: Stránka % = 0,025 GJ/t sl. tj. 5% = 0,125 GJ/t slínku. Mírné zvýšení el.energie na t slínku: o 1,5 kwh/t slínku
