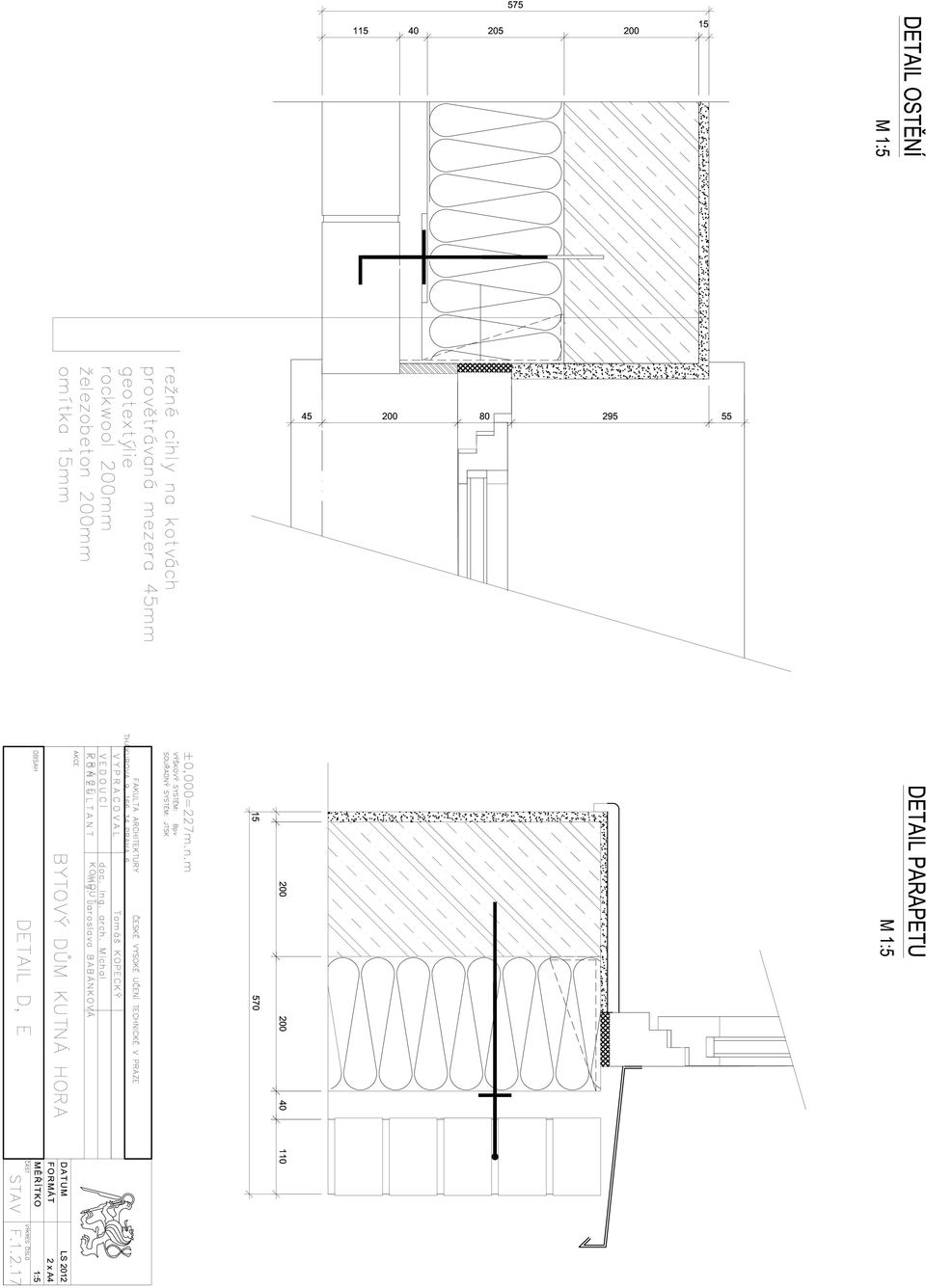

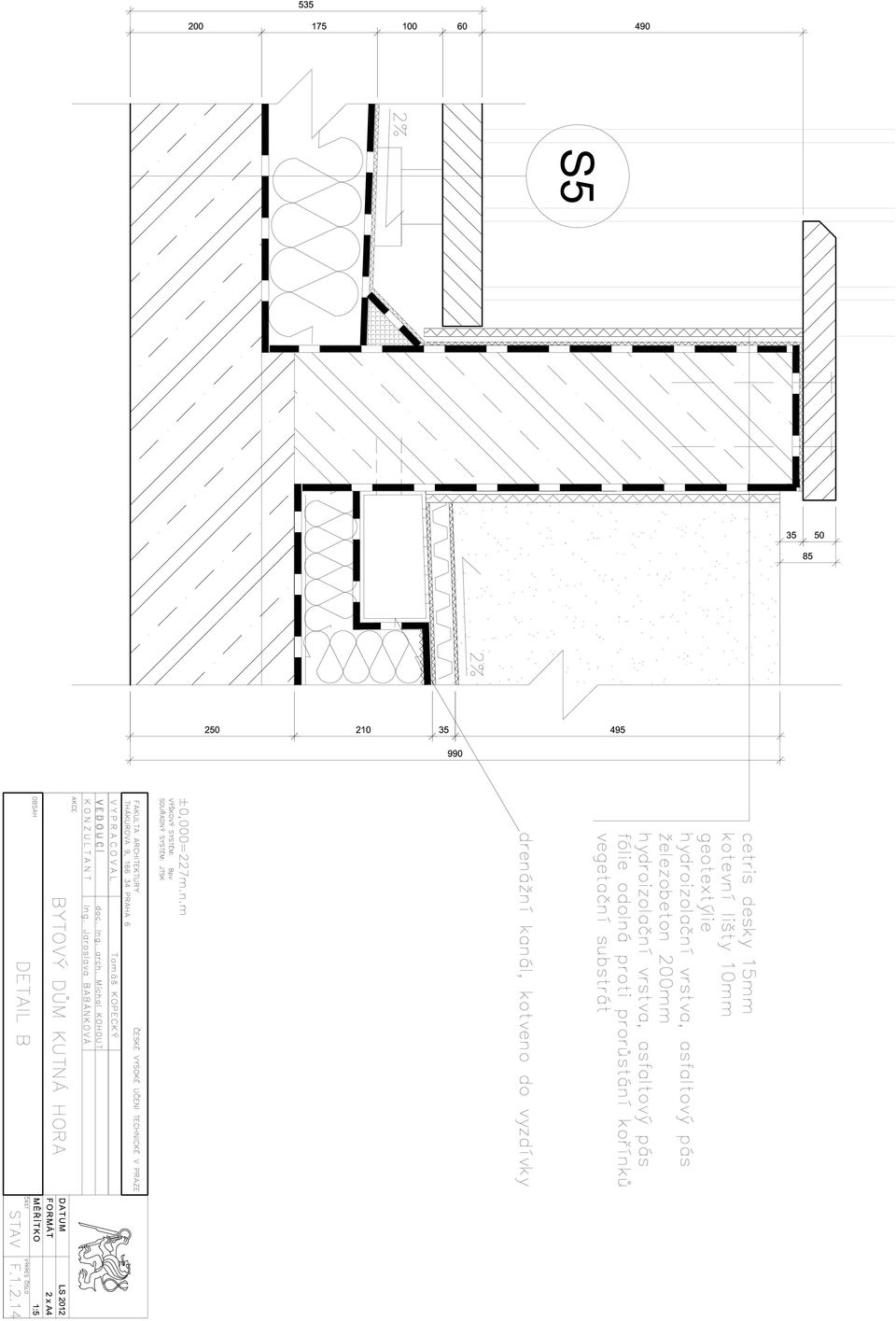

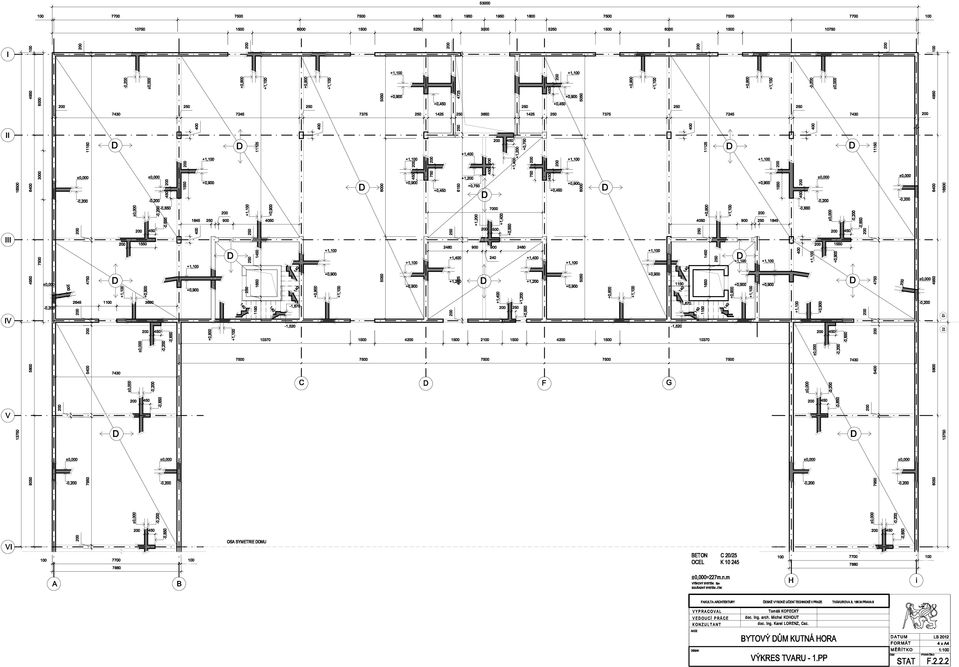

8 F 2. STAVEBNĚ KONSTRUKČNÍ ČÁST F 2.1 TECHNICKÁ ZPRÁVA ÚVODNÍ CHARAKTERISKTIKA Jedná se o nosvostavbu bytového domu v blízkosti ulice Benešova v Kutné Hoře. Objekt je součástí osově symetrického obdelníkového bloku a je složen z dvou osově symetrických částí. V 1.PP se nacházejí garáže a sklepy, V NP se nacházejí byty. Řešená část objektu je rozdělena na dvě čísla popisná, každé s vlastními přípojkami (kanalizace, vody, elektřiny a teplovodu). Bytový dům se skládá z 22 bytových jednotek velikostí v rozmezí 2+kk 5+kk. Konstrukce objektu je řešena jako monolitický železobetonový stěnový systém. Využívá se kombinace příčných a podélných stěn, které zaručují ztužení. Použitý beton B20, ocelová výztuž K a rozdělovací výztuž E Vzhledem k rozdílnému zatížení základové spáry bude dům rozdělen do tří dilatačních celků. Pro předběžné posouzení geologických a hydrogeologických poměrů v daném místě byly užity údaje z inženýrsko-geologické mapy. Podloží v místě stavby tvoří zeminy skládající se převážně z navážek. Hladina spodní vody se nachází přibližně v úrovní -0,080m pod hladinou upraveného terénu. Terén je rovinný. Stavba neleží v záplavovém pásmu KONSTRUKČNÍ SYSTÉM STAVBY A) ZÁKLADY Objekt je kvůli vysoké hladině spodní vody založen na dokonale hydroizolované základové desce tl.600mm, uložené na podkladním betonu tl.150mm. V místě dilatace konstrukce je (viz detail A) deska přerušena a ve spáře vyplněna pružným tmelem. Základová spára je v úrovni -3,300m pod hladinou upraveného terénu. Ležaté rozvody kanalizace jsou vedeny pod stropem 1.PP prostupem stěnou do oblasti základů. B) SVISLÉ NOSNÉ PRVKY Zatížení od stropních konstrukcí a střechy je přenášeno do základů stěnami z monolitického betonu tloušťky 200mm. Nosná funkce není oslabena vedením TZB, pouze kolmými prostupy Sloupy v garáži zatěžují železobetonové průvlaky o šířce 250mm a hloubce 400mm. V železobetonové monolitické konstrukci budou provedeny prostupy pro rozvody splaškové i dešťové kanalizace, pro rozvody ústředního topení, vodovodu, plynovodu, vzduchotechniky a větrání. Dále budou do stropních desek zabetonované husí krky pro rozvod slaboproudu, zejména ke stropním svítidlům, vypínačům a zásuvkám. Kde to bude možné budou tyto rozvody vedeny v podlaze a příčkách. C) VODOROVNÉ PRVKY Vodorovné nosné konstrukční prvky tvoří monolitické železobetonové stropy výšky 200mm, 1) obdélné spojité jednosměrně pnuté desky o rozponu 7500mm, 2)dvousměrně pnuté desky o max. rozponu 7500mm. Vgarážové části stropní konstrukce spočívá na železobetonových průvlacích výšky 650mm a šířky 250mm. Schodiště je dvouramenné, tvaru L, železobetonové monolitické; podesty a [Zadejte text.] statická část bakalářská práce Tomáš Kopecký

9 mezipodesty tvoří jednosměrně pnuté desky tloušťky 80mm VODOROVNÉ NENOSNÉ PRVKY Příčky a instalační jádra jsou navrženy z lehčeného betonu (tvárnice Ytong tl. 150mm), aby co nejméně zatěžovaly stropní desku HODNOTY UŽITNÝCH, KLIMATICKÝCH A JINÝCH ZATÍŽENÍ Užitné zatížení stropu:byt 2 kn/m 2 (dle ČSN ) Sněhová oblast: I. Větrové oblast: IV MATERIÁLY BETON C 20/25 OCEL výztuž K , rozdělovací výztuž E TECHNOLOGICKÉ PODMÍNKY POSTUPU PRACÍ OVLIVŇUJÍCÍ STABILITU KONSTRUKCE Postupy, které by mohli ovlivnit stabilitu vlastní konstrukce či sousední stavby nejsou navrhovány POŽADAVKY NA KONTROLU ZAKRÝVANÝCH KONSTRUKCÍ Nutno dodržet technologické přestávky zhotovovaných monolitických konstrukcí. Na kvalitu provedení dohlíží odpovědný pracovník SEZNAM POUŽITÝCH PODKLADŮ Normy ČSN, skripta ČVUT [Zadejte text.] statická část bakalářská práce Tomáš Kopecký

10

11

12

13

14

15

16 1_IDENTIFIKAČNÍ ÚDAJE O STAVBĚ Název stavby: Bytový dům Kutná Hora Místo stavby: Kutná Hora, poblíž ulice Benešova Projektant: Tomáš Kopecký Velikost pozemku: 1550m 2 Zastavěná plocha: 1065m 2 Datum zpracování: květen _1_POPIS OBJEKTU Urbanisticky bylo území při ulici Benešově pojednáno jako soubor bytových domů vytvářejících vlastní uzavřenou čtvrť s náměstími, jejíž urbanismus odkazuje na urbanismus starého města. Řešený objekt je novostavba v lokalitě při ulici Benešova v Kutné Hoře. Objekt je navržen jako bytový dům s komerčními prostory v části 1NP. Bydlení slouží 1NP až 4 NP, garáže jsou v 1.PP. Z prostoru schodiště v1.pp je vstup na zahradu ve vnitrobloku. Prostory pro zázemí obyvatel (sklepy, sušárny, kolárny, místnost na odpadky) a garáže jsou umístěny v 1.PP. Schodiště je navrženo tvaru L okolo výtahové šachty, je přirozeně větrané. Garáže jsou společné pro dva bytové domy totožného dispozičního a provozního řešení. Celý objekt obsahuje 10 bytů (4 byty v 2NP,3NP a 2 byty ve 4NP) a 2 mezonetové byty s vlastními vstupy a garážemi. Všechny byty jsou navrženy tak, aby disponovali minimálně jedním venkovním prostorem, ať už se jedná o předzahrádku, balkon nebo terasu. Dispozičně se v objektu nacházejí byty 3kk, 4kk. Byty mají rozlohu 73 m² (3kk) až 118 m² (4kk 4 NP). Každý byt disponuje vlastním sklepem v objektu se dále nacházejí dvě sušárny a kolárna. Nosnou konstrukci v tvoří stěnový monolitický železobetonový systém, v garážích systém sloupový, obvodový plášť je řešen z lícového zdiva se vzduchovou mezerou. Výstavbě objektu bude předcházet výstavba komunikace, ve které budou zavedeny inženýrské sítě. Lokalita je v současné době nezastavěná, nevede zde veřejná komunikace. 2_PODKLADY PRO VÝPOČTY Požární výška objektu A: 10,100m Požární výška objektu B: 3,800m Druhy konstrukcí z požárního hlediska: DP1 - železobetonové stěna, železobetonový sloup Druh konstrukčního systému z požárního hlediska je ve zpracovávaných objektech (A, B) STĚNOVÝ, v 1.PP SMÍŠENÝ.

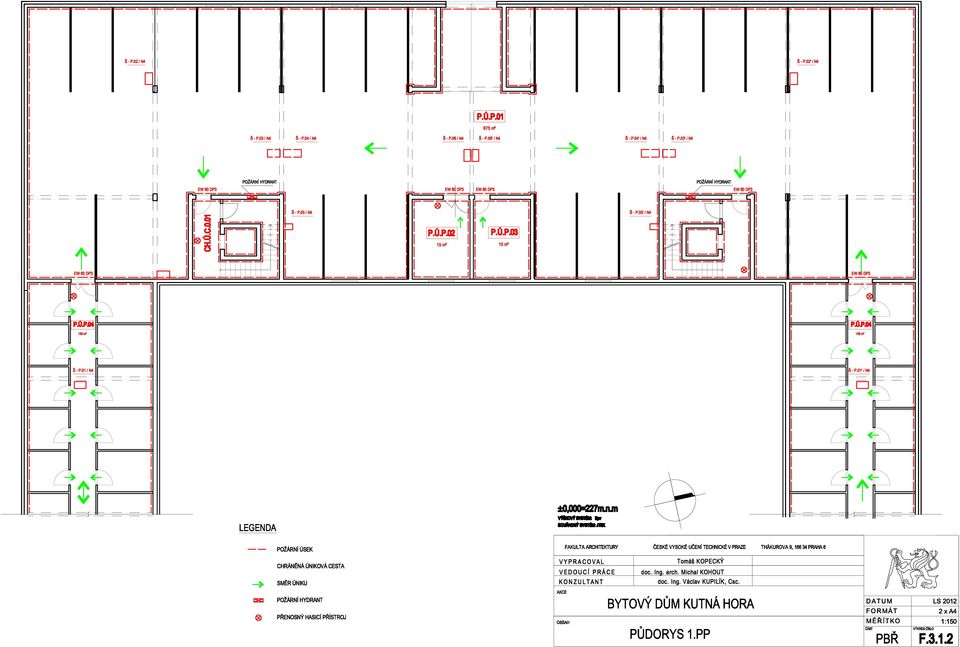

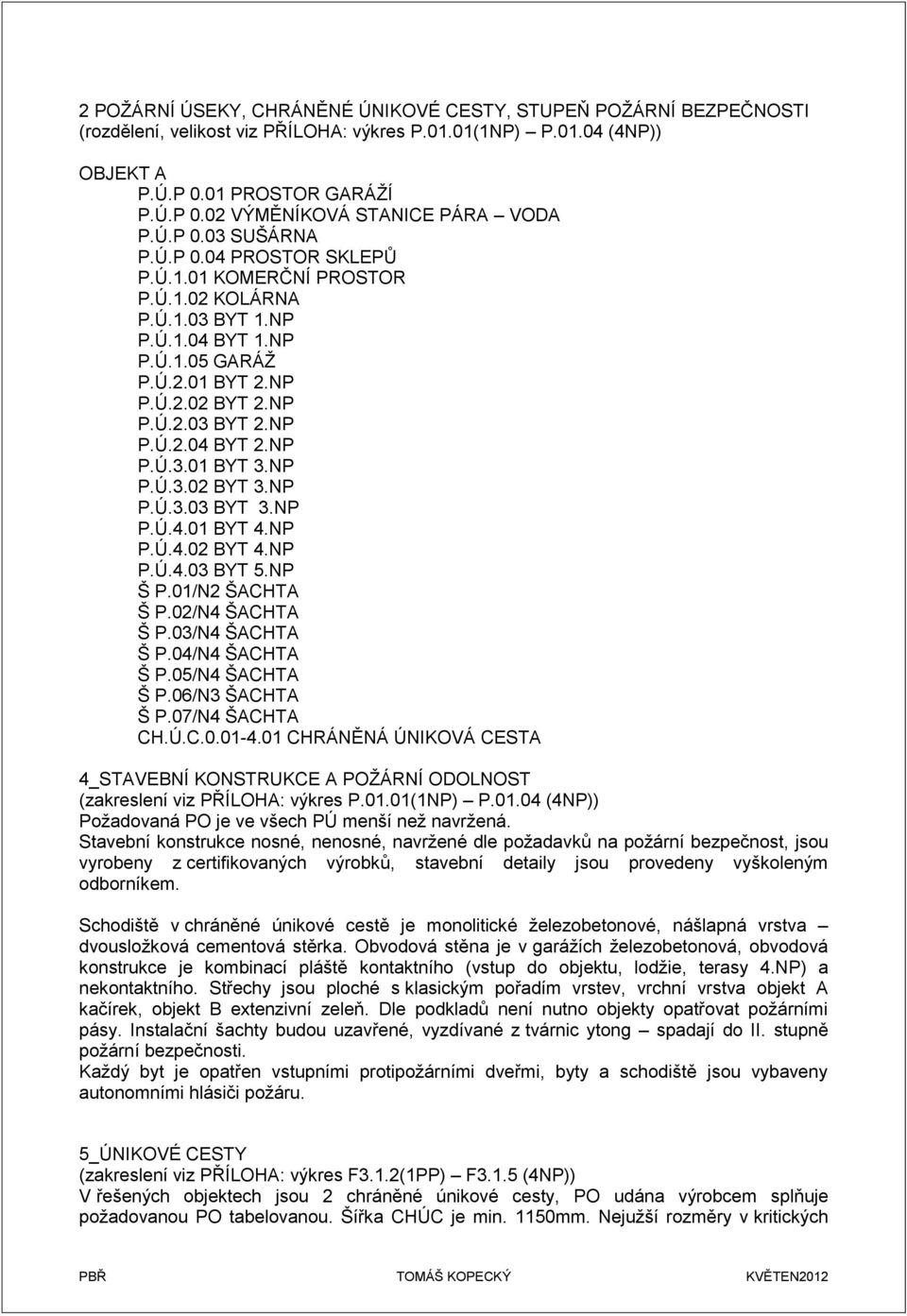

17 2 POŽÁRNÍ ÚSEKY, CHRÁNĚNÉ ÚNIKOVÉ CESTY, STUPEŇ POŽÁRNÍ BEZPEČNOSTI (rozdělení, velikost viz PŘÍLOHA: výkres P.01.01(1NP) P (4NP)) OBJEKT A P.Ú.P 0.01 PROSTOR GARÁŽÍ P.Ú.P 0.02 VÝMĚNÍKOVÁ STANICE PÁRA VODA P.Ú.P 0.03 SUŠÁRNA P.Ú.P 0.04 PROSTOR SKLEPŮ P.Ú.1.01 KOMERČNÍ PROSTOR P.Ú.1.02 KOLÁRNA P.Ú.1.03 BYT 1.NP P.Ú.1.04 BYT 1.NP P.Ú.1.05 GARÁŽ P.Ú.2.01 BYT 2.NP P.Ú.2.02 BYT 2.NP P.Ú.2.03 BYT 2.NP P.Ú.2.04 BYT 2.NP P.Ú.3.01 BYT 3.NP P.Ú.3.02 BYT 3.NP P.Ú.3.03 BYT 3.NP P.Ú.4.01 BYT 4.NP P.Ú.4.02 BYT 4.NP P.Ú.4.03 BYT 5.NP Š P.01/N2 ŠACHTA Š P.02/N4 ŠACHTA Š P.03/N4 ŠACHTA Š P.04/N4 ŠACHTA Š P.05/N4 ŠACHTA Š P.06/N3 ŠACHTA Š P.07/N4 ŠACHTA CH.Ú.C CHRÁNĚNÁ ÚNIKOVÁ CESTA 4_STAVEBNÍ KONSTRUKCE A POŽÁRNÍ ODOLNOST (zakreslení viz PŘÍLOHA: výkres P.01.01(1NP) P (4NP)) Požadovaná PO je ve všech PÚ menší než navržená. Stavební konstrukce nosné, nenosné, navržené dle požadavků na požární bezpečnost, jsou vyrobeny z certifikovaných výrobků, stavební detaily jsou provedeny vyškoleným odborníkem. Schodiště v chráněné únikové cestě je monolitické železobetonové, nášlapná vrstva dvousložková cementová stěrka. Obvodová stěna je v garážích železobetonová, obvodová konstrukce je kombinací pláště kontaktního (vstup do objektu, lodžie, terasy 4.NP) a nekontaktního. Střechy jsou ploché s klasickým pořadím vrstev, vrchní vrstva objekt A kačírek, objekt B extenzivní zeleň. Dle podkladů není nutno objekty opatřovat požárními pásy. Instalační šachty budou uzavřené, vyzdívané z tvárnic ytong spadají do II. stupně požární bezpečnosti. Každý byt je opatřen vstupními protipožárními dveřmi, byty a schodiště jsou vybaveny autonomními hlásiči požáru. 5_ÚNIKOVÉ CESTY (zakreslení viz PŘÍLOHA: výkres F3.1.2(1PP) F3.1.5 (4NP)) V řešených objektech jsou 2 chráněné únikové cesty, PO udána výrobcem splňuje požadovanou PO tabelovanou. Šířka CHÚC je min. 1150mm. Nejužší rozměry v kritických PBŘ TOMÁŠ KOPECKÝ KVĚTEN2012

18 místech jsou určeny dveřmi. Vzhledem k nízkému počtu obyvatel postačují požární dveře světlé šířky 900mm. Chráněná úniková cesta ústí přímo do volného prostoru. Chráněné únikové cesty jsou opatřeny nouzovým osvětlením v případě výpadku proudu. V ostatních požárních úsecích jsou fosforové tabulky ukazující směr nouzového východu. 6_ODSTUPOVÉ VZDÁLENOSTI A POŽÁRNĚ NEBEZPEČNÝ PROSTOR (zakreslení viz PŘÍLOHA: P.02.01(koordinační situace), P.01.01(1NP) P (4NP)) Požárně nebezpečný prostor je vymezen ve výkresech. Vzdálenost od objektu je určena požárně otevřenou plochou na fasádě. Objekt svým POP neohrožuje jiné objekty. V projektu se určují jako požárně otevřené plochy pouze okenní otvory. 7_ZAŘÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH Navržené území je řešeno jako obytná ulice s možným vjezdem vozidel integrovaného záchranného sboru, vozidel zásobování a vozidel residentů (zakreslení viz PŘÍLOHA: P koordinační situace) Zásobování vodou je zajištěno hydranty vně i uvnitř objektu. Pro lokální zásah jsou umístěny hydranty a přenosné hasicí přístroje v garážích a schodišťových prostorech. Přístup na střechu objektu bude zajištěn střešním výlezem ve 4NP pomocí žebříku. 8_POŽÁRNÍ BEZPEČNOST GARÁŽÍ Prostor garáží (cca 675m 2 ) pojme maximálně 26 osobních automobilů. Z garáží lze unikat chráněnou únikovou cestu (schodištěm) ústící ve vstupní hale bytového domu. V garážích jsou umístěny 2 hydranty a přenosné hasicí přístroje. Chráněná úniková cesta z garáží je opatřena nouzovým osvětlením v případě výpadku proudu a fosforeskujícími ukazateli směru úniku. Větrání garáží je částečně přirozené, částečně nucené. Přívod čerstvého vzduchu je řešen pomocí nasávacích otvorů ve východní fasádě, odvod spalin z části garáže, která nelze odvětrávat přirozeně je řešen osazením elektrických větráků na fasádě, 3 m nad nasávacím otvorem nesmí být na fasádě umístněno žádné okno. Prostor garáží je vybaven autonomními hlásiči požáru. 9_POUŽITÉ MATERIÁLY, NORMY, PODKLADY PRO VYPRACOVÁNÍ: [1] ČSN Požární bezpečnost staveb Nevýrobní objekty (2009/05) [2] ČSN Požární bezpečnost staveb Obsazení objektů osobami (1997/07 + Z1 2002/10) [3] ČSN Požární bezpečnost staveb Budovy pro bydlení a ubytování (2010/09) [4] POKORNÝ Marek. Požární bezpečnost staveb Sylabus pro praktickou výuku. Verze 01_ Internetové stránky. [online]. 9_1_POUŽITÉ ZKRATKY PÚ = požární úsek SPB = stupeň požární bezpečnosti PO = požární odolnost POP = požárně otevřená plocha PNP = požárně nebezpečný prostor PBŘ TOMÁŠ KOPECKÝ KVĚTEN2012

19

20

21

22

23

24

25 4.1 TECHNICKÁ ZPRÁVA VYTÁPĚNÍ Dům je napojen na dálkový teplovod s (otopné médium pára)- Vytápění je zajištěno předávací stanicí pára voda, které je umístěno v 1. PP v samostatné místnosti (návrh předávací stanice není předmětem dokumentace). Předávací stanice zároveň zajišťuje ohřev TUV. Otopná soustava je navržena jako dvoutrubková se spodním rozvodem ležatého potrubí. Trubní rozvod je veden převážně v podlahových konstrukcích. Otopná tělesa: koupelna, WC: otopné žebříky obytné místnosti: desková otopná tělesa místnosti se vstupem na terasu či lodžii: konvektory Otopné žebříky v koupelnách jsou doplněny podlahovým vytápěním (el. odporové kabely vložené do skladby podlahy). Odvzdušnění soustavy je navrženo přímo na otopných tělesech. V každém bytě je rozdělovač/sběrač, každé těleso je napojeno na svoji vlastní otopnou větev, kvůli jednodušší regulaci teploty v jednotlivých místnostech KOTELNY A PŘEDÁVACÍ STANICE Je navržena tlakové nezávislá předávací stanice VS R3 společná pro oba řešené bytové domy. Zajišťuje ohřev otopné vody a TUV. Místnost je odvětrávána přirozeně ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB Zařízení pro ochlazování staveb není navrhováno VZDUCHOTECHNICKÉ ZAŘÍZENÍ Většina místností v domě je větrána přirozeně okny, pouze v místnostech s výměnou vzduchu větší než n=1 je jako pomocný systém navrženo podtlakové odsávání vzduchu. Přívod vzduchu do těchto místností je zajištěn infiltrací dveřmi, odvod odsávacím potrubím s osazeným ventilátorem. Odvětrávání koupelen je zajištěno ventilátorem do samostatného potrubí vedoucího instalační šachtou nad střechu, vzduch z kuchyně je přes digestoř veden do samostatného potrubí v instalační šachtě vyvedeného nad střešní konstrukci. Objekt garáží je větrán kombinovaně: a)přirozeně, v místech, kde je to možné, b) nuceně podtlakovým větráním s řízeným přívodem vzduchu ventilátorem v části garáží, kde je přirozené větrání znemožněno. Odtah je zajišťován čtyřhranným nerezovým potrubím, umístěným pod stropem do ventilátoru, který je umístěn v obvodové zdi ZAŘÍZENÍ MĚŘENÍ A REGULACE V objektech je navržen fakturační vodoměr, který je umístěný v 1.PP v rámci vodoměrné sestavy, fakturační měřič odběru tepla, který je navržen v místnosti s předávací stanice. Hlavní elektroměr je umístěn v hlavní rozvodné skříni v 1.NP. Dále jsou navrženy bytové vodoměry a měřiče spotřeby tepla, které jsou umístěny v instalačních jádrech a bytové elektroměry, které jsou umístěny vkaždém patře na chodbě v patrové rozvodné skříni. F.4.1 TZB bakalářská práce Tomáš Kopecký

26 4.1.6 ZDRAVOTNĚ TECHNICKÉ INSTALACE KANALIZACE Přípojka Každý ze dvou bytových objektů má své vlastní kanalizační přípojky. Splašková kanalizační přípojka je napojena pod úhlem 60 na veřejnou kanalizační síť vedenou středem komunikace. Potrubí je navrženo z PVC, světlost DN150. V 1. PP je vedeno pod stropem, u obvodových stěn svedeno do oblasti základů, minimální hloubka uložení je 1,5 m, spád 5% k řadu. Přípojka je uložena do zhutněného pískového lože a na jeho svrchní straně opatřena signalizační fólií. V místě chodníku před domem bude osazena kruhová revizní šachta o průměru 1000mm, do níž bude ústit potrubí splaškové, z této šachty pokračuje potrubí do veřejné stoky. Dešťová kanalizace je z ploché střechy bytového objektu vedena svody z PVC DN 110 instalačními jádry, v 1. PP pod stropem, u obvodových stěn svedeno do oblasti základů do přípojky DN 200, která ústí do revizní šachty a pokračuje do veřejného kanalizačního řadu. Potrubí musí být až do nezámrzné hloubky opatřeno tepelnou izolací. Svodné potrubí Svod splaškové a dešťové vody je veden nejprve pod stropem, poté v prostoru základů. Při prostupu svodů obvodovými zdmi je nutná ocelová chránička a vynechání otvoru min. 300X300mm. Ležaté rozvody vnitřní i vnější kanalizace jsou provedeny z PVC DN Přechod mezi svislou a ležatou částí je proveden dvěma koleny 45, nad nimiž se nachází čistící tvarovka. Sklon potrubí je 2%. Odpadní potrubí Stoupací splaškové potrubí je vedeno v instalační šachtě, odvětráno nad střešní konstrukci, provedeno z PVC světlosti DN 80. U paty vnějších svislých dešťových vedení je umístěna tvarovka se záchytným košem. Připojovací potrubí Potrubí od ZP ke stoupacímu potrubí je vedeno v přizdívce, v geberitu, v prostoru kuchyňské linky, vany a pod sprchovým koutem. Je provedeno z PVC světlosti DN Sklon potrubí je min. 3%. Zařizovací předměty Všechny zařizovací předměty jsou standardně užívané, splňují normy pro hygienický provoz. VODOVOD Zásobování pitnou vodou je zajištěno z veřejného řadu, umístěného v hloubce 1,5m. Přípojka Oba objekty se na veřejný řad napojují vlastní přípojkou, vedenou v nezámrzné hloubce 1,5m se sklonem 4% k řadu. Je zhotovena z tlakových polyethylenových trub PE dimenze, obsypána 100 mm tlustou vrstvou zhutněného písku a opatřena signalizační fólií. Při prostupu základovou konstrukcí je trubní F.4.1 TZB bakalářská práce Tomáš Kopecký

27 vedení opatřeno ocelovou chráničkou. Hlavní uzávěr vody spolu s vodoměrnou soustavou se nachází uvnitř objektu v 1. PP v prostoru garáží. Vnitřní rozvody Ležaté potrubí se nachází pod stropem v 1. PP. Je zhotoveno z polyetylenu PE. Stoupací potrubí vede v instalačních šachtách k jednotlivým bytům. Je opatřeno bytovými vodoměry, umístěnými v instalačních šachtách. Připojovací potrubí je vedeno v geberitu, nebo ve drážce ve zdi k jednotlivým zařizovacím předmětům. Rozvody jsou opatřeny tepelnou izolací. Vzhledem k malé délce jednotlivých bytových rozvodů není cirkulační potrubí zapotřebí. Příprava teplé vody Příprava TUV je navržena v rámci předávací stanice. Vedení TUV jde pod stropem 1. PP k jednotlivým stoupacím potrubím v instalačních jádrech. Stoupací potrubí v jednotlivých bytech je opatřeno bytovými vodoměry. Požární vodovod Je navržen požární vodovod v prostoru společné chodby, sloužící pro přívod vody do hydrantů, umístěných na každém patře PLYNOVÁ ODBĚROVÁ ZAŘÍZENÍ V objektu nejsou navržena žádná plynová zařízení ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNIKY Přípojka Napojení na veřejné vedení situované po severní straně komunikace se nachází v hloubce 0.5m, je obsypána vrstvou hutněného písku a obsyp je opatřen výstražnou fólií. Hlavní objektový jistič je umístěn v nice ve zdi před vstupem do zádveří. Hlavní elektroměr, bytové elektroměry a hlavní rozvaděč jsou umístěny při zdi v zádveří. Hlavní domovní vedení Ke každému bytu povede jeden rozvod. Dále jeden rozvod pro osvětlení společných místností v domě, jeden rozvod pro provoz výtahu, jeden pro vzduchotechniku a jeden pro napájení odporových drátů umístěných ve střešních vpustích. Celkem tedy povede z hlavního rozvaděče deset rozvodů. Patrové rozvodné skříně obsahují kromě bytových elektroměrů a patrových jističů také rozvody domovního telefonu a dalších informačních sítí (které nejsou součástí dokumentace). Každý byt disponuje podružným bytovým rozvaděčem a bytovým jističem. Z bytového rozvaděče vedou samostatné rozvody pro napájení světelných a zásuvkových rozvodů. Vedení je zajištěno pomocí plochých měděných drátů kotvených ke zdi, začištěny omítkou. Bleskosvod Ochrana objektu před úderem blesku bude provedena mřížovou jímací soustavou doplněnou pomocnými jímači. Vedení a svody budou provedeny měděným drátem. Svodné vedení bude přes zkušební svorky svedeno na uzemňovací soustavu ZAŘÍZENÍ SLABOPROUDÉ ELEKTRONIKY Zařízení slaboproudé elektroniky není součástí dokumentace. F.4.1 TZB bakalářská práce Tomáš Kopecký

28 ZAŘÍZENÍ VERTIKÁLNÍ DOPRAVY OSOB Pro vertikální dopravu osob slouží mimo domovního schodiště také výtah KONE R3 pro 6 osob o nosnosti 450 kg. Provozní rychlost výtahu je 1 m/s. Výtah je řešen systémem MonoSpace (bez strojovny). Rozměr výtahové šachty je 1900x1650 mm DIMENZE KANALIZAČNÍ PŘÍPOJKY Dešťová kanalizace Q dd = r*c*a Q dd = 0,03*1*899 = 24,97 l/s Stoupací potrubí -> 24,97/4 = 6,25 l/s => DN 100 Svodné potrubí ->24,97 l/s, sklon 3,5% => DN 200 Splašková kanalizace Q sd = K n*(du)) S1: = 2+0,5+0,8+0,8+2+0,5+0,5+0,8+0,8+0,5+0,5+0,8+2 = 12,5 Q sd = 0,5 12,5 = 1,76 l/s S2: = 2+0,5+2+0,5+0,5+0,8+0,6+0, ,5+0,5+0,5+0,6+0,8+ +0, ,5+0,6+0,5+0,5+0,8+0,8 = 22,8 Q sd = 0,5 22,8 = 2,39 l/s S3: = 2+0,5+0,8+0,8+2+0,8+0,5+0,8+0,8+0,8+2+0,8+0,5+0,8+0,8+ +0,8+2+0,8+0,5+0,8+0,8+0,8 = 21,2 Q sd = 0,5 21,2 = 2,30 l/s S4: = 0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8 = 6,4 Q sd = 0,5 6,4 = 1,26 l/s S5: = 2+0,5+2+0,6+0,8+0,5+0,5+0,8+2+0,5+0,6+0,8+0,5+0,5+0, ,5+0,6+0,8+0,5+0, ,5+0,5+0,8+2+0,5+0,6=27,5 l/s Q sd = 0,5 27,5 = 2,62 l/s S6: = 2+0,5+0,8+0,6+2+0,5+0,5+0,6+0,8+2+0,5+0,5+0,8+0,6 = = 12,7 l/s Q sd = 0,5 12,7 = 1,78 l/s S7: = 2+0,5+0,8+0,8+2+0,5+0,8+0,8 = 8,2 l/s Q sd = 0,5 8,2 = 1,43 l/s Q zd = 0,33*Q sd Q zd = 0,33*13,54 = 4,4682 l/s =>DN 150 Potřeba vody Denní potřeba vody Q = 280 l / osoba / den => l /den /objekt Maximální denní potřeba vody Q m = Q p *k d = * 1,25 = l/den Maximální hodinová potřeba vody Q w = Q m *k n /z = 13300*2,1/24 = 1163,75 l/h F.4.1 TZB bakalářská práce Tomáš Kopecký

29

30

31

32

33

34

35

36 F.5.1 TECHNICKÁ ZPRÁVA STRUČNÝ POPIS INTERIEROVÉHO PRVKU Jedná se o se o interiérové přímé schodnicové schodiště navržené pro rodinné domy. Je tvořeno tuhou deskou vytvořenou sklížením jednotlivých stupňů, která je podepřena dřevěnými stojnami kolmo na směr schodů. Schodiště je řešeno jako celodřevěné s povrchovou úpravou. Zábradlí tvoří částečně knihovna, částečně konstrukce, vycházející z rastru nosné konstrukce Parametry schodiště k.v.: schodišťové rameno stupně 2800mm b=900mm, l=4500mm 175mm x 280mm Popis řešení Schodiště je lehké, dřevěné, několikanásobně podepřené v příčném směru. Mezi podporami jsou umístěny výsuvné dílce, v jejichž první části je vždy knihovna a druhé, která je přístupná po vysunutí, úschovný prostor na ne příliš používané šatstvo.v prostoru zádveří je místo pod schodištěm navrhnuto jako vestavěná skříň.nášapy jsou řešeny z dubových vlysů napuštěných oleji, knihovna je nalakována bíle Ochrana díla během provádění a kontrola jeho jakosti Při převozu a manipulaci s prvky je nutné zajistit jejich ochranu proti případnému mechanickému poškození a to např. ochrannou fólií, ochr. obaly. Kontrola provedení: přesnost rozměrů jednotlivých dílců a celého schodiště kvalita svarů, šroubených spojů a povrchových úprav rovinnost nepoškozenost použitého materiálu pevnost schodiště a zábradlí Všechny kontroly provádí stavební technický dozor investora, výsledek kontrol a připomínky uvede do stavebního deníku Údržba a ošetřování schodiště Příprava roztoku: Čistící prostředek Osmo Wisch Fix naředit v poměru dle návodu (uzávěr na 1 l vody). Ošetření: Ošetření proveďte tehdy, jsou li schody zjevně opotřebené. Např. jsou li patrné škrábance či rýhy, nebo povrch vykazuje lokální změnu lesku. Ošetření proveďte přípravkem Osmo Wachspflege. V bytech a RD cca 2 4x ročně, na exponovaných místech dle okolností alespoň každé 2 měsíce. Před každým ošetřením proveďte řádné čištění! F.4.1 TZB bakalářská práce Tomáš Kopecký
