Měření úniku tepla z pláště budovy

Rozměr: px

Začít zobrazení ze stránky:

Download "Měření úniku tepla z pláště budovy"

Matěj Kovář
před 8 lety
Počet zobrazení:

1 Firma Eldat Ing. Jan Löffelmann Fantova 1782 Praha 13, Stodůlky Zkušební technik: Jan Löffelmann Telefon: Přístroj testo 8752 Výrobní č.: Objektiv: 23 Objednatel BD Fantova Fantova, Trávníčkova Praha 13, Stodůlky Místo měření: BD Fantova Fantova, Trávníčkova Praha 13, Stodůlky Datum měření: Zakázka Měření úniku tepla z pláště budovy, kontrola tepelné izolace oken a vstupů. Strana 1/44

loeffelmann@bdfantova.com Přístroj testo 8752 Výrobní č.

2 IV_00735.BMT :58:46 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Teplota [ C] 8,6 8,5 Emisivita Odraž. tepl. [ C] Poznámky 1780 přízemí + 1. patro z ul. Fantova, byty vlevo. Rám okna a jeho okolí má stejnou teplotu jako plášť budovy. Strana 2/44

3 IV_00736.BMT :59:32 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Teplota [ C] 6,1 9,5 Emisivita Odraž. tepl. [ C] Poznámky 1780 přízemí + 1. patro z ul. Fantova,chodba. V místě styku panelů je vidět únik tepla. Strana 3/44

4 IV_00737.BMT :00: přízemí + 1. patro z ul. Fantova, byty vpravo. Strana 4/44

5 IV_00738.BMT :00: přízemí + 1. patro z ul. Fantova, byty vlevo. Strana 5/44

6 IV_00739.BMT :02:24 Průchod domem z ulice Fantova. Strana 6/44

7 IV_00740.BMT :02:59 Byty 1782 a 1783 z ul. Fantova nad průchodem. Okna mají nižší teplotu, než plášť budovy. Strana 7/44

8 IV_00741.BMT :04: vchod z ulice Fantova. Strana 8/44

9 IV_00742.BMT :04: z ulice Fantova, patro. Strana 9/44

10 IV_00743.BMT :05: roh z ulice Fantova. V 1. patře viditelný únik tepla. Strana 10/44

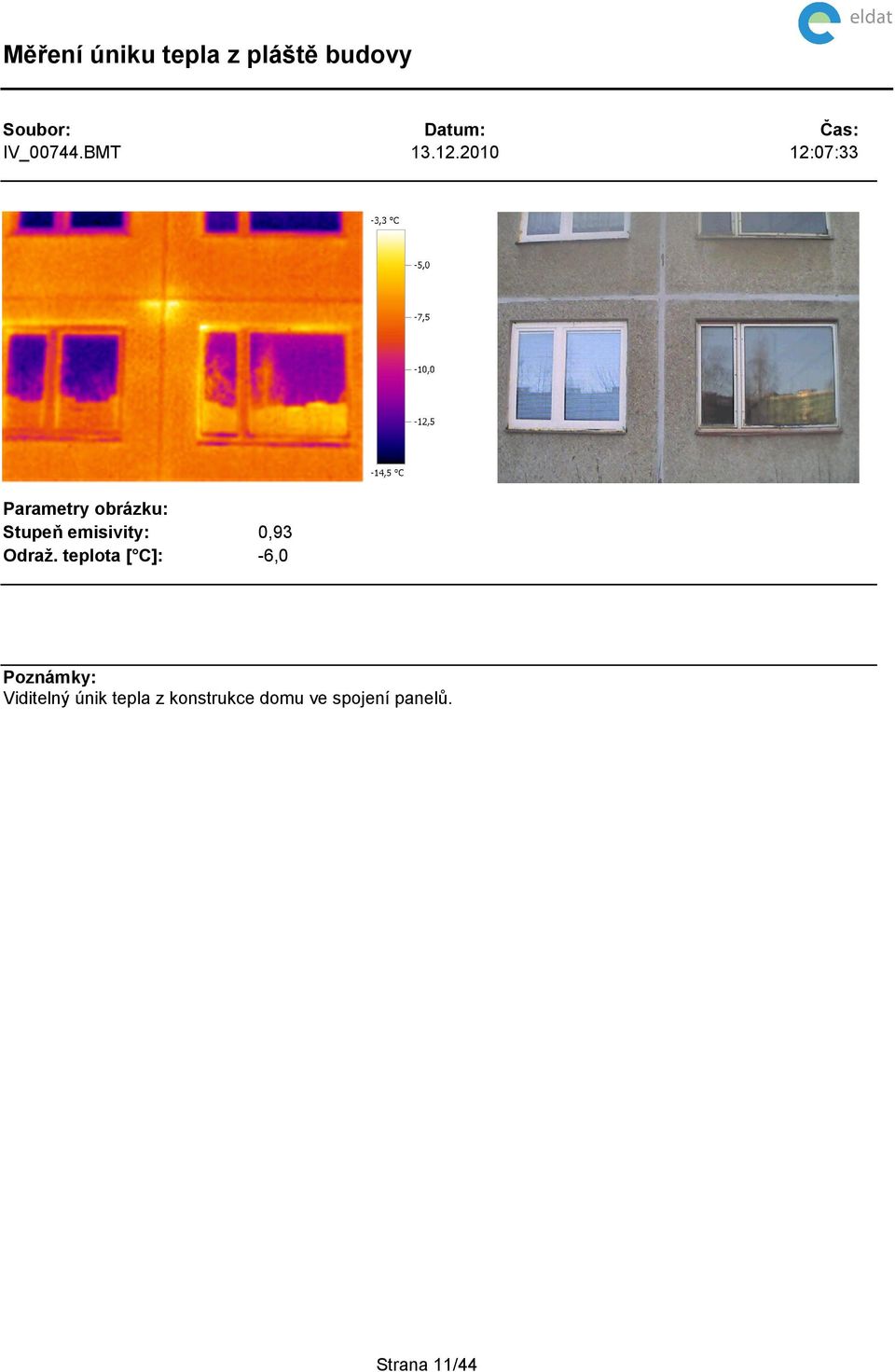

11 IV_00744.BMT :07:33 Viditelný únik tepla z konstrukce domu ve spojení panelů. Strana 11/44

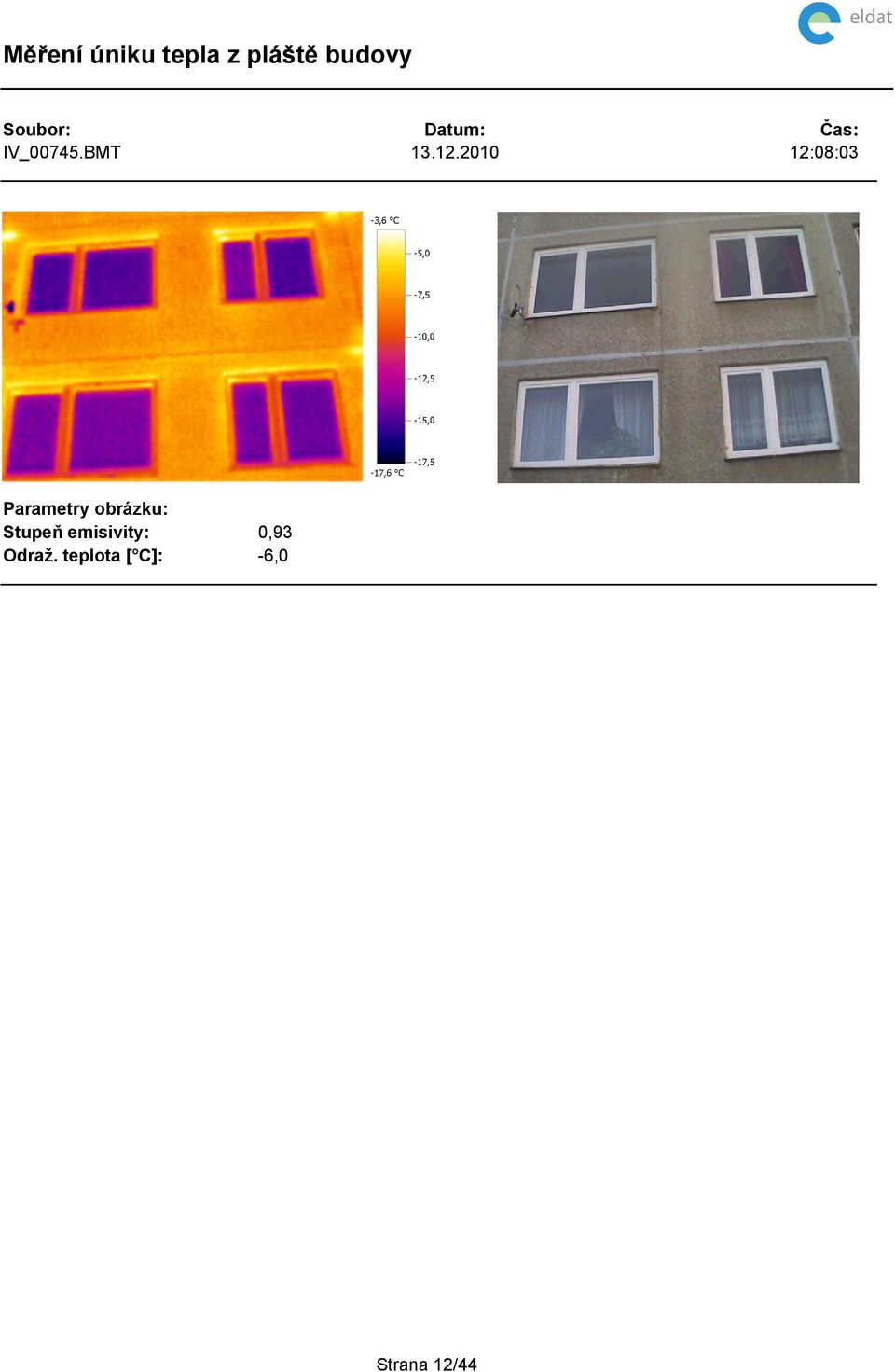

12 IV_00745.BMT :08:03 Strana 12/44

13 IV_00746.BMT :43:16 Možný únik z mikroventilace (pravé okno). Strana 13/44

14 IV_00747.BMT :43:56 Nezateplený vchod (Fantova). Strana 14/44

15 IV_00748.BMT :47:40 Okénko od kotelny (1782). Strana 15/44

16 IV_00749.BMT :49:57 Zateplený vchod (1780 z ulice Fantova). Strana 16/44

17 IV_00750.BMT :50:44 Zateplený vchod (1781 z ulice Fantova). Strana 17/44

18 IV_00751.BMT :52:09 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Bod měření 4 Teplota [ C] 5,6 5,6 7,0 Emisivita Odraž. tepl. [ C] Poznámky Rozdíl teploty mezi dříve a později opravenou spárou je cca 0,5 C. Strana 18/44

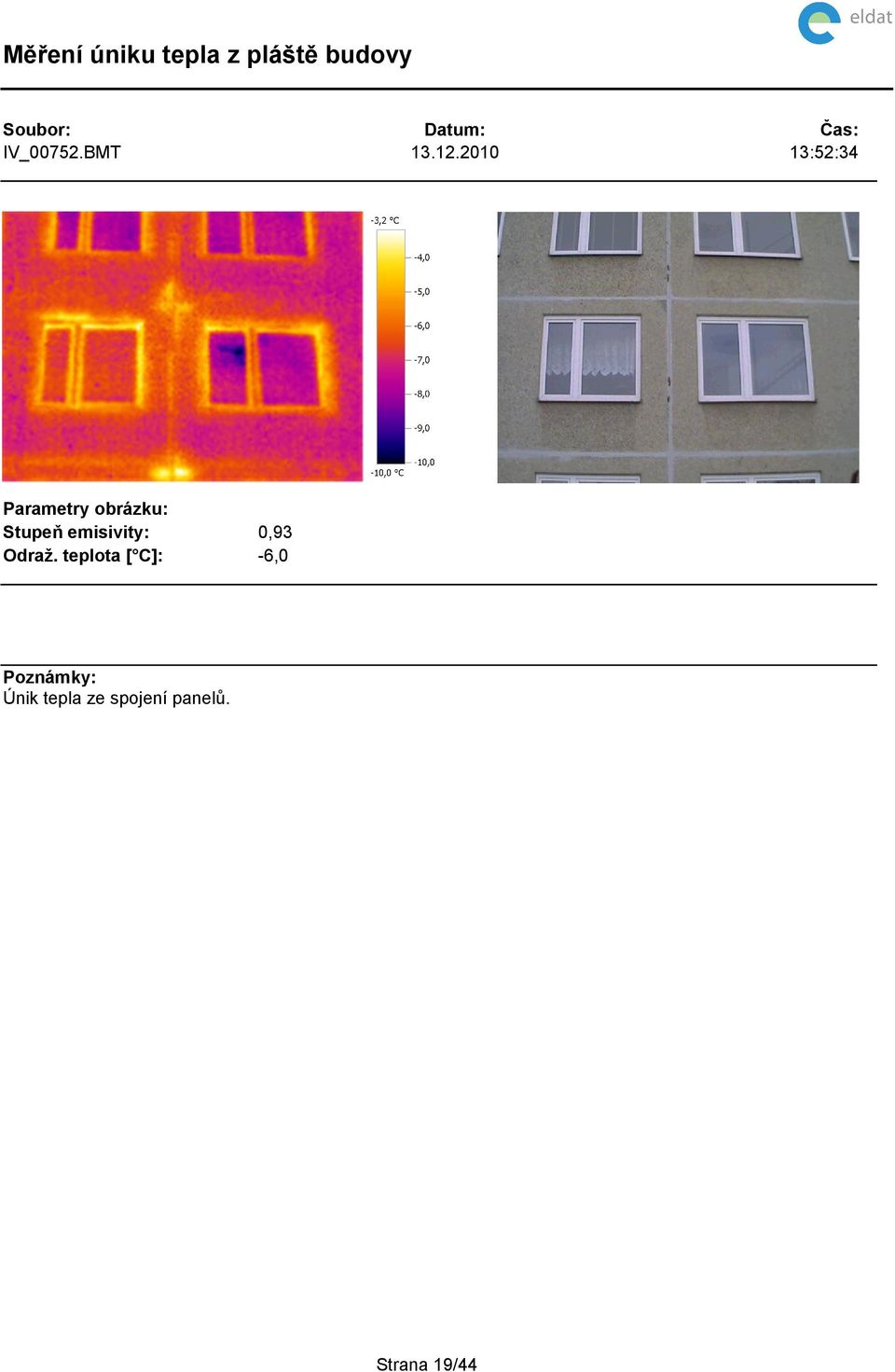

19 IV_00752.BMT :52:34 Únik tepla ze spojení panelů. Strana 19/44

20 IV_00753.BMT :53:02 Únik tepla ze spáry 1781/1782 z ulice Fantova. Strana 20/44

21 IV_00754.BMT :53:27 Únik tepla ve spoji panelů. Strana 21/44

22 IV_00755.BMT :53:45 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Teplota [ C] 6,7 6,5 Emisivita Odraž. tepl. [ C] Poznámky Průchod domem strop je dobře izolován. Strana 22/44

23 IV_00756.BMT :54:34 Vchod 1783 z ulice Fantova. Strana 23/44

24 IV_00757.BMT :55:02 Strana 24/44

25 IV_00758.BMT :55:45 Strana 25/44

26 IV_00759.BMT :56:17 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Bod měření 4 Teplota [ C] 0,8 0,6 5,2 6,2 Emisivita Odraž. tepl. [ C] Poznámky Únik tepla z vchodu 1784 (z ul. Fantova). Strana 26/44

27 IV_00760.BMT :57:08 V posledním patře viditelný unik tepla ventilačkou. Pohled z vnitrobloku. Strana 27/44

28 IV_00761.BMT :02:52 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Bod měření 4 Teplota [ C] 7,0 7,4 7,2 7,8 Emisivita Odraž. tepl. [ C] Poznámky Trávníčkova kraj zateplení domu (pravá strana nezateplená). Zateplený povrch vyzařuje více tepla. Strana 28/44

29 IV_00762.BMT :06:19 Trávníčkova kraj zateplení domu (pravá dolní čtvrtina nezateplená). Nezateplený povrch vyzařuje více tepla. Strana 29/44

30 IV_00763.BMT :10:30 Únik tepla ve spojích panelů. Strana 30/44

31 IV_00764.BMT :11:15 Únik tepla ze spojení panelů. Strana 31/44

32 IV_00765.BMT :11:33 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Teplota [ C] 8,0 3,5 Emisivita Odraž. tepl. [ C] Poznámky Jiný nezateplený vchod (1758). Strana 32/44

33 IV_00766.BMT :11:45 Strana 33/44

34 IV_00767.BMT :15:24 Strana 34/44

35 IV_00768.BMT :17:25 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Teplota [ C] 0,8 5,6 5,6 Emisivita Odraž. tepl. [ C] Poznámky Roh domu 1784, pohled z vnitrobloku. Únik tepla z konstrukce domu. Strana 35/44

36 IV_00769.BMT :18:39 Dům 1783, pohled z vnitrobloku. Únik tepla spárou z konstrukce domu. Strana 36/44

37 IV_00770.BMT :18:55 Vchod 1783, pohled z vnitrobloku. Strana 37/44

38 IV_00771.BMT :19:21 Vchod 1782, pohled z vnitrobloku. Strana 38/44

39 IV_00772.BMT :20:49 Vchod 1781, pohled z vnitrobloku. Strana 39/44

40 IV_00773.BMT :21:13 Vchod 1780, pohled z vnitrobloku. Strana 40/44

41 IV_00774.BMT :21:43 Severní stěna domu. Strana 41/44

42 IV_00775.BMT :24:16 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Bod měření 4 Bod měření 5 Bod měření 6 Bod měření 7 Bod měření 8 Teplota [ C] 3,6 2,7 3,2 2,1 3,9 3,8 3,7 3,9 Emisivita Odraž. tepl. [ C] Poznámky Dům 1783, pohled z vnitrobloku. Únik tepla na balkónech. Strana 42/44

43 IV_00776.BMT :24:54 Strana 43/44

44 IV_00777.BMT :29:02 20,0 Značení obrázku: Měřený objekt Bod měření 1 Bod měření 2 Bod měření 3 Teplota [ C] 61,0 55,5 51,5 Emisivita Odraž. tepl. [ C] 20,0 20,0 20,0 Poznámky Radiátor v přízemí domu Nelze regulovat. Jedno žebro nefunkční. Souhrn: Škály jsou ponechány v automatickém rozsahu, aby lépe vynikly tepelné rozdíly měřených ploch. To znamená, že dva stejné odstíny žluté na dvou snímcích mohou znamenat různé teploty. Vždy je třeba posuzovat podle tepelné škály u jednotlivých snímků, popř. podle vyznačených bodů ve snímku. Snímky pod úhlem větším, než 45 od kolmice k povrchu mají jen informativní charakter , Jan Löffelmann Strana 44/44
