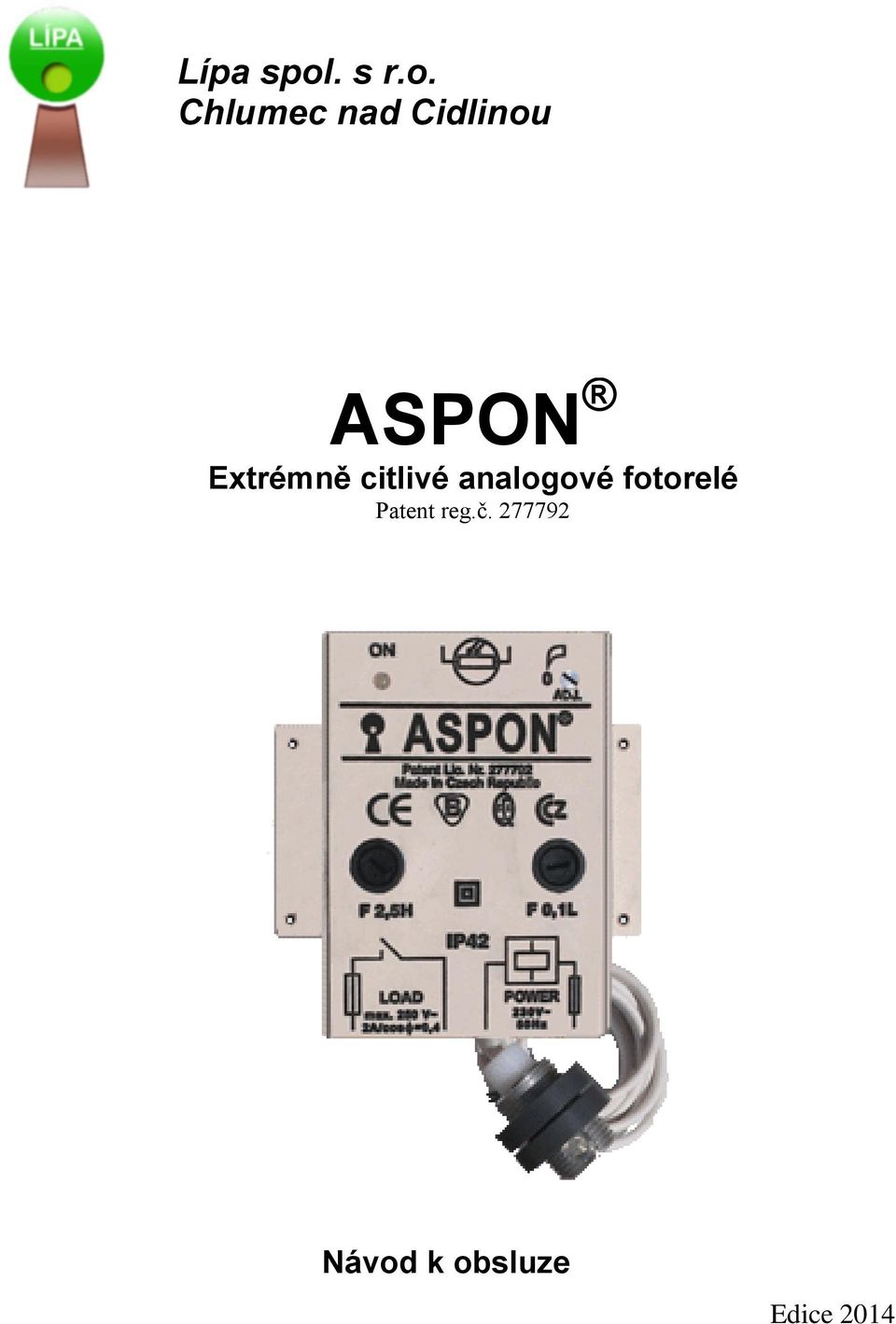

1 Lípa spol. s r.o. Chlumec nad Cidlinou ASPON Extrémně citlivé analogové fotorelé Patent reg.č Návod k obsluze Edice 2014

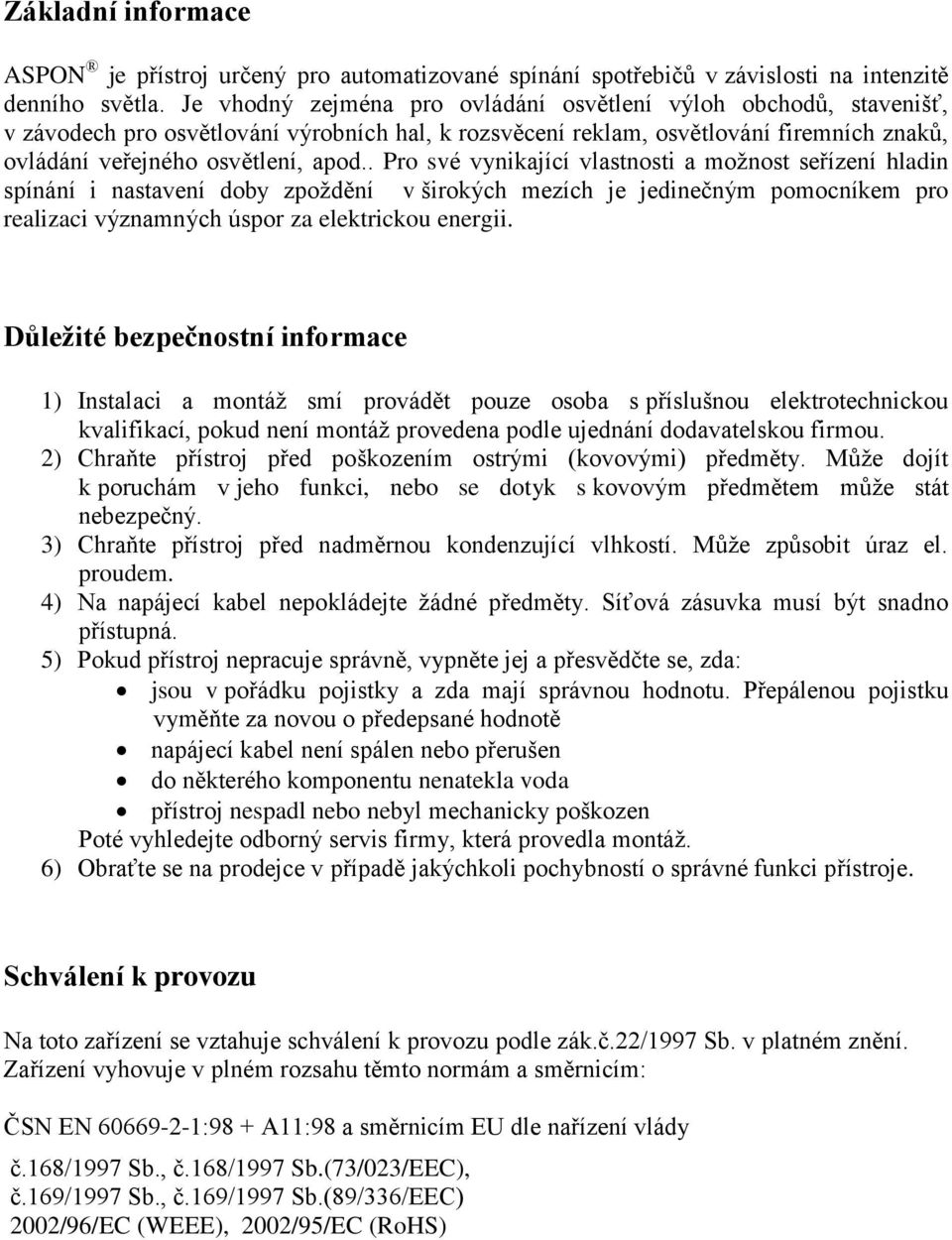

2 Základní informace ASPON je přístroj určený pro automatizované spínání spotřebičů v závislosti na intenzitě denního světla. Je vhodný zejména pro ovládání osvětlení výloh obchodů, stavenišť, v závodech pro osvětlování výrobních hal, k rozsvěcení reklam, osvětlování firemních znaků, ovládání veřejného osvětlení, apod.. Pro své vynikající vlastnosti a možnost seřízení hladin spínání i nastavení doby zpoždění v širokých mezích je jedinečným pomocníkem pro realizaci významných úspor za elektrickou energii. Důležité bezpečnostní informace 1) Instalaci a montáž smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací, pokud není montáž provedena podle ujednání dodavatelskou firmou. 2) Chraňte přístroj před poškozením ostrými (kovovými) předměty. Může dojít k poruchám v jeho funkci, nebo se dotyk s kovovým předmětem může stát nebezpečný. 3) Chraňte přístroj před nadměrnou kondenzující vlhkostí. Může způsobit úraz el. proudem. 4) Na napájecí kabel nepokládejte žádné předměty. Síťová zásuvka musí být snadno přístupná. 5) Pokud přístroj nepracuje správně, vypněte jej a přesvědčte se, zda: jsou v pořádku pojistky a zda mají správnou hodnotu. Přepálenou pojistku vyměňte za novou o předepsané hodnotě napájecí kabel není spálen nebo přerušen do některého komponentu nenatekla voda přístroj nespadl nebo nebyl mechanicky poškozen Poté vyhledejte odborný servis firmy, která provedla montáž. 6) Obraťte se na prodejce v případě jakýchkoli pochybností o správné funkci přístroje. Schválení k provozu Na toto zařízení se vztahuje schválení k provozu podle zák.č.22/1997 Sb. v platném znění. Zařízení vyhovuje v plném rozsahu těmto normám a směrnicím: ČSN EN :98 + A11:98 a směrnicím EU dle nařízení vlády č.168/1997 Sb., č.168/1997 Sb.(73/023/EEC), č.169/1997 Sb., č.169/1997 Sb.(89/336/EEC) 2002/96/EC (WEEE), 2002/95/EC (RoHS)

3 Ochrana životního prostředí V souladu se směrnicí 2002/95/EC (RoHS) byla při výrobě přístroje uplatněna technologie bezolovnatého pájení. V souladu s novelou zákona č.185/2001 Sb., o odpadech je uplatněna výjimka na CdS ve struktuře fotorezistivního prvku ve fotočidlu přístroje. Likvidace výrobku po ukončení životnosti Výrobek odevzdejte na místo určené obcí pro ukládání elektroodpadu nebo do sběrných surovin. V žádném případě nefunkční výrobek nevhazujte do komunálního odpadu. Pomůžete tím chránit životní prostředí. Kompletnost dodávky Dodávka obsahuje: Vlastní přístroj s osazenými pojistkami, vyvedeným dvoužilovým přívodem pro síť. napájení, vývodem obvodu výstupního kontaktu a s připojeným fotočidlem. Na čidlo v silonovém pouzdru je našroubováno válcové krycí duralové pouzdro se dvěma plastovými upevňovacími maticemi: Součástí dodávky u zákazníka je v ceně zahrnuta i montáž, seřízení a uvedení přístroje do provozu s ohledem na maximální možné provozní úspory.

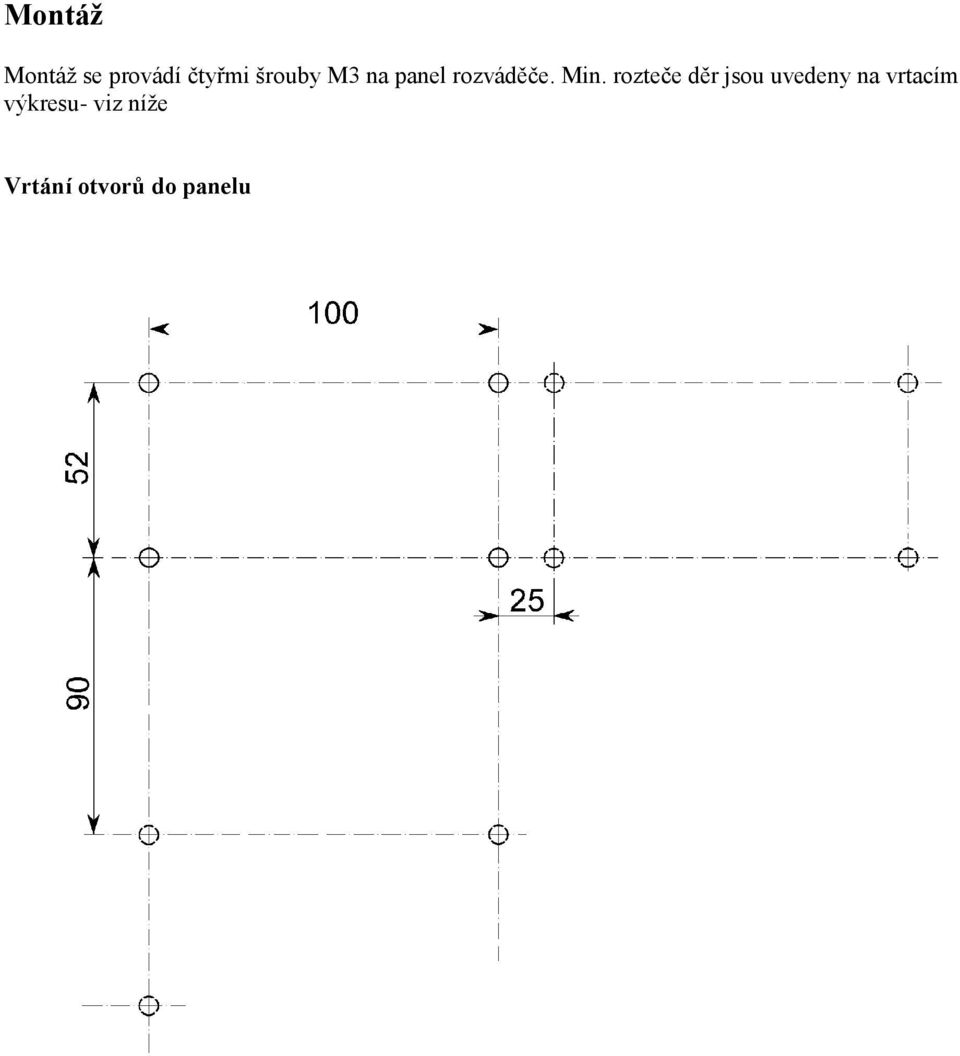

4 Montáž Montáž se provádí čtyřmi šrouby M3 na panel rozváděče. Min. rozteče děr jsou uvedeny na vrtacím výkresu- viz níže Vrtání otvorů do panelu

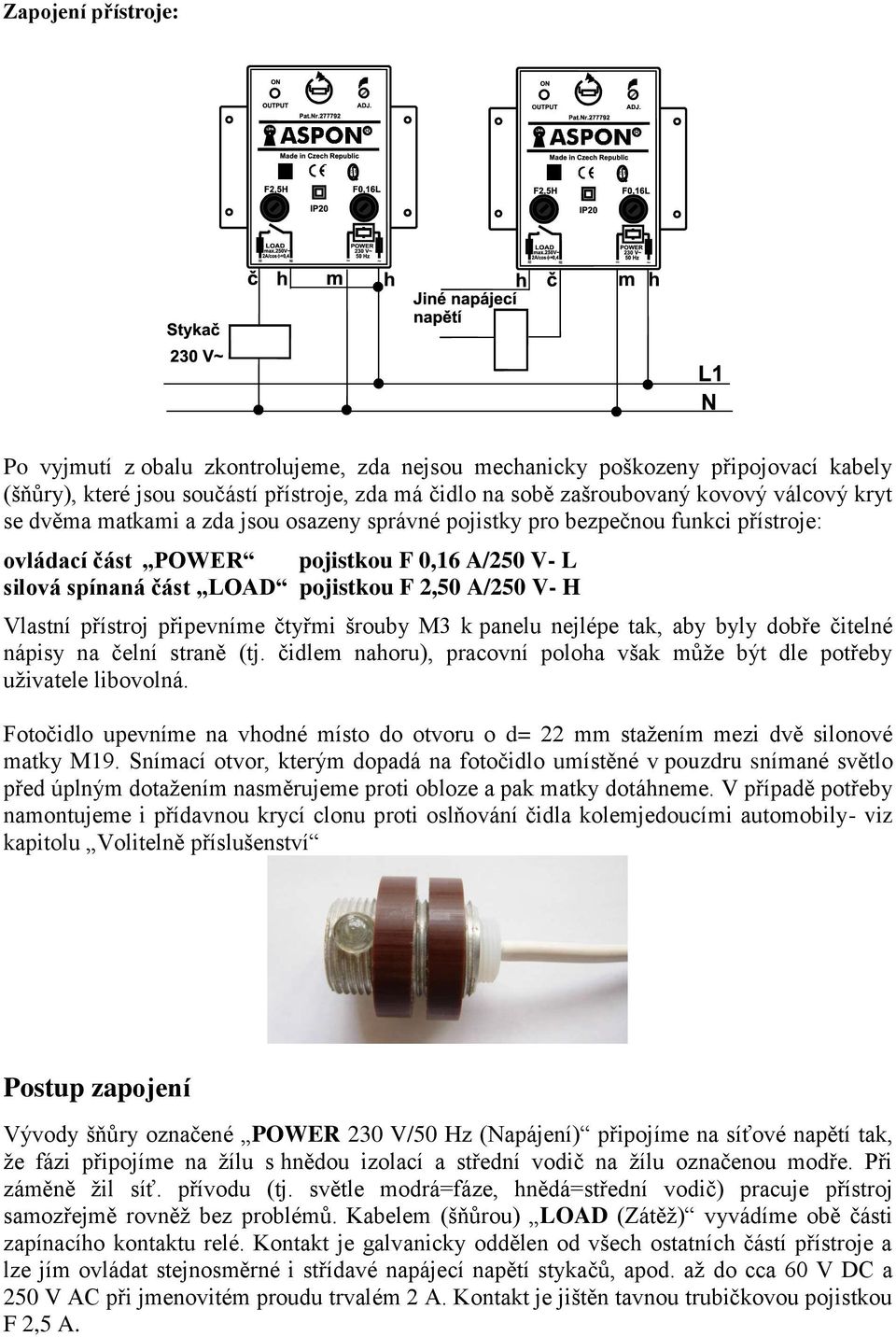

5 Zapojení přístroje: Po vyjmutí z obalu zkontrolujeme, zda nejsou mechanicky poškozeny připojovací kabely (šňůry), které jsou součástí přístroje, zda má čidlo na sobě zašroubovaný kovový válcový kryt se dvěma matkami a zda jsou osazeny správné pojistky pro bezpečnou funkci přístroje: ovládací část POWER pojistkou F 0,16 A/250 V- L silová spínaná část LOAD pojistkou F 2,50 A/250 V- H Vlastní přístroj připevníme čtyřmi šrouby M3 k panelu nejlépe tak, aby byly dobře čitelné nápisy na čelní straně (tj. čidlem nahoru), pracovní poloha však může být dle potřeby uživatele libovolná. Fotočidlo upevníme na vhodné místo do otvoru o d= 22 mm stažením mezi dvě silonové matky M19. Snímací otvor, kterým dopadá na fotočidlo umístěné v pouzdru snímané světlo před úplným dotažením nasměrujeme proti obloze a pak matky dotáhneme. V případě potřeby namontujeme i přídavnou krycí clonu proti oslňování čidla kolemjedoucími automobily- viz kapitolu Volitelně příslušenství Postup zapojení Vývody šňůry označené POWER 230 V/50 Hz (Napájení) připojíme na síťové napětí tak, že fázi připojíme na žílu s hnědou izolací a střední vodič na žílu označenou modře. Při záměně žil síť. přívodu (tj. světle modrá=fáze, hnědá=střední vodič) pracuje přístroj samozřejmě rovněž bez problémů. Kabelem (šňůrou) LOAD (Zátěž) vyvádíme obě části zapínacího kontaktu relé. Kontakt je galvanicky oddělen od všech ostatních částí přístroje a lze jím ovládat stejnosměrné i střídavé napájecí napětí stykačů, apod. až do cca 60 V DC a 250 V AC při jmenovitém proudu trvalém 2 A. Kontakt je jištěn tavnou trubičkovou pojistkou F 2,5 A.

6 Seřízení a uvedení přístroje do provozu Přístroj, namontovaný a zapojený dle předchozích odstavců, lze na čelním panelu seřídit a nastavit potenciometrem označeným ADJ.( ). Prahová hodnota osvětlení pro zapnutí (rozepnutí) výstupního výkonového kontaktního obvodu LOAD je v širokém rozsahu nastavitelná potenciometrem označeným na čelní straně ADJ. a indikována rozsvícením dvoubarevné signálky LED OUTPUT červené a zelené barvy na čelní ploše přístroje. Optická signalizace funkce při nastavení a provozu Za denního světla je odpor fotočidla malý. Při stmívání dojde ke zvyšování odporu fotočidla, které při dosažení osvětlení podle nastavené prahové hodnoty překlopí, rozsvítí zelený čip dvoubarevné diody LED ON a se zpožděním nezbytným pro jistotu zapnutí zareaguje na tuto nastavenou hladinu okolního osvětlení. Délka tohoto zpoždění je asi 1 minuta. Po této době začne časovat druhý, úsporný časovač, nastavitelný potenciometrem svrchu v rozmezí od 2 minut (nastaveno od výrobce), až do cca 15 minut (nastavitelné uživatelem), což umožní uživateli denně ještě radikálněji snižovat náklady za spotřebovanou elektřinu (při provozu veřejného osvětlení, apod ).Dioda LED svítí stále zeleně. Po dočasování sepne výstupní relé v přístroji svůj kontakt a v diodě LED se rozsvítí také červený čip- dioda LED svítí nyní zeleně i červeně zároveň. K rozepnutí výstupního kontaktu přístroje dochází nad ránem obráceným postupem: při dosažení přednastavené prahové hodnoty okolního osvětlení zelený čip zhasne a dioda LED OUTPUT svítí jenom červeně. Po cca sek., pokud se světelné podmínky nezmění, dojde pak k rozepnutí výstupního kontaktu obvodu LOAD a LED dioda OUTPUT zhasne úplně. Pozn.: V těžkých a komplikovaných světelných podmínkách se může stát, že se pouze potenciometrem ADJ přístroj na požadované světelné parametry seřídit nepodaří (velké rušení světelnými podněty při požadavku na extrémní citlivost). V tom případě se provede seřízení do spínacího (rozpínacího) rozsahu přístroje ještě přímým nastavením fotočidla. Fotočidlo lze v tomto případě seřídit vhodným zašroubováním vnitřní části čidla do kovového tělesa, tj. přiblížením čidla ke snímacímu otvoru a tím ještě zvýšit citlivost přístroje. Pokud se při velmi komplikovaných světelných poměrech ani výše popsanými způsoby ASPON seřídit nepodaří, lze použít ještě přídavnou krycí clonu k odstínění nežádoucích svět. efektů z okolí- viz Volitelné příslušenství. Při montáži dodá montážní firma rovnou podle místních světelných podmínek. Takto je možno ASPON vždy spolehlivě seřídit ve velmi širokých mezích v nejrůznějších provozních podmínkách uživatelů.

7 Technické údaje Jmenovité napájecí napětí (síť) U N 230 V AC Kmitočtový rozsah Hz Rozsah napájecího napětí % U N Jmenovitý příkon cca 2 VA Nastavitelný 1) rozsah hodnot osvětlení pro zapnutí < 0,1 lx až >1000 lx Hystereze pro vypnutí cca 5 % Odolnost proti nežádoucím podnětům až 15ti násobek nastavené hodnoty 2) Zpoždění pro bezpečné zapnutí přístroje Zpoždění pro bezpečné vypnutí přístroje Přídavné nastavitelné zpoždění při zapnutí 3) Počet a druh kontaktů cca 1 min cca 30 sek 1 s min (z výroby obvykle nastaveny 3 minuty ±30%) 1 Z (zapínací) se zpožděním viz výše Max. zapínací proud 2,5 A Max. trvalý proud 2 A / 250 VAC, cos =0,4 Jištění - napájecí část (FU1) F 0,16 A/250 V trub. tavná (F160L250) - spínaná část (FU2) F 2,5 A/250 V trub. tavná (F2,5H250) Poznámky: 1) : Libovolné hodnoty z tohoto rozpětí jsou dosažitelné nastavením elektroniky a současně seřízením čidla, ev. ještě aplikací přídavné krycí clony (viz Volitelné příslušenství). 2) : Dáno konstrukcí čidla (patent reg.č ) 3) : Na zvláštní objednávku. Hodnota zpoždění se nastavuje 20-otáčkovým potenciometrem na horní části přístroje. Rozsah provozních teplot okolí Druh provozu Hmotnost Ochrana před nebezpečným dotyk. napětím C trvalý cca 0,75 kg bezpečným napětím a dvojitou izolací Stupeň krytí a) přístroje IP 20 b) čidla IP 40 Kryt, přívody, vnitřní spoje, mech. spojení dle ČSN EN Značení vytlačením do zalévací formy Rozměry 110 x 115 x 45 mm

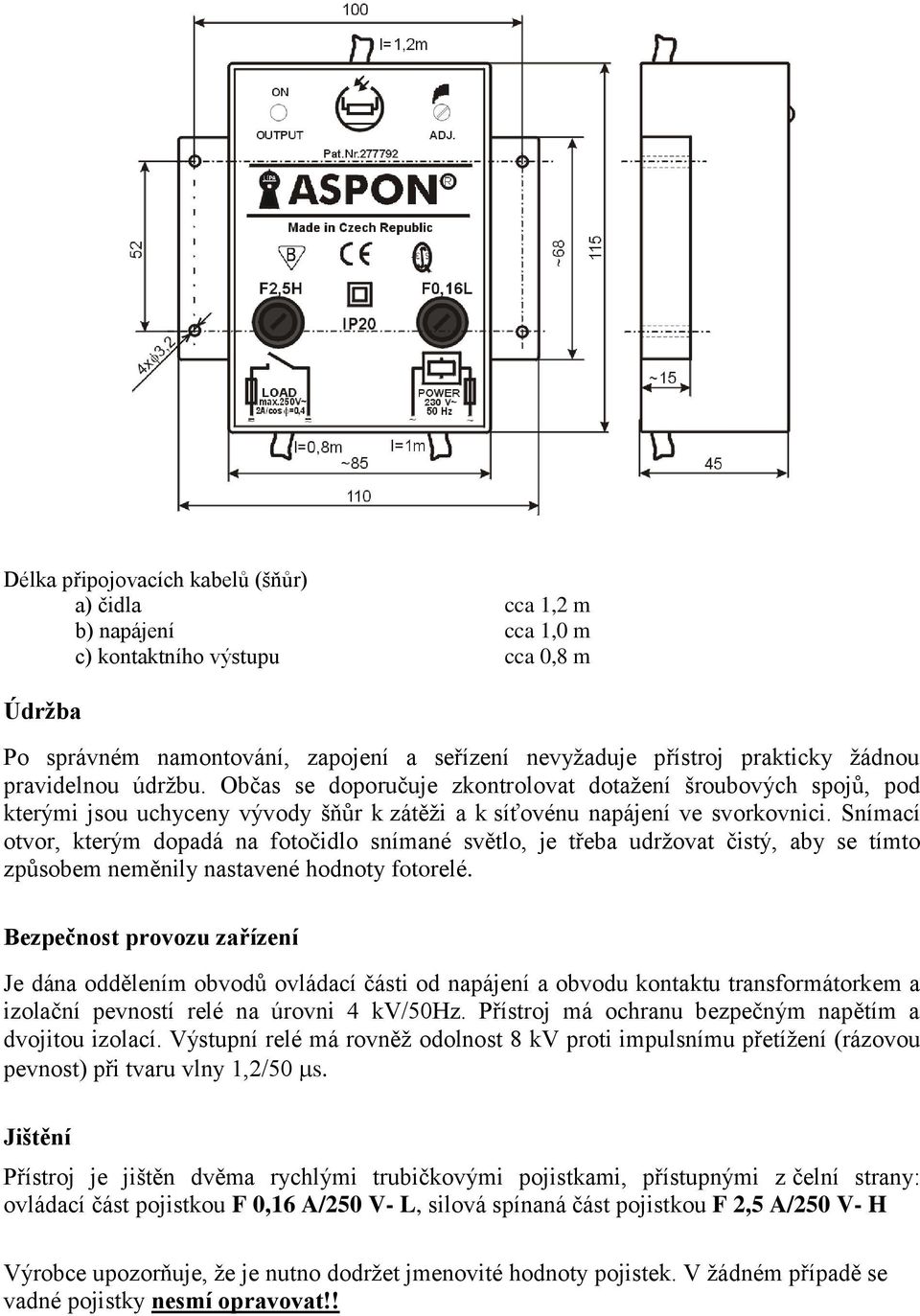

8 Délka připojovacích kabelů (šňůr) a) čidla cca 1,2 m b) napájení cca 1,0 m c) kontaktního výstupu cca 0,8 m Údržba Po správném namontování, zapojení a seřízení nevyžaduje přístroj prakticky žádnou pravidelnou údržbu. Občas se doporučuje zkontrolovat dotažení šroubových spojů, pod kterými jsou uchyceny vývody šňůr k zátěži a k síťovénu napájení ve svorkovnici. Snímací otvor, kterým dopadá na fotočidlo snímané světlo, je třeba udržovat čistý, aby se tímto způsobem neměnily nastavené hodnoty fotorelé. Bezpečnost provozu zařízení Je dána oddělením obvodů ovládací části od napájení a obvodu kontaktu transformátorkem a izolační pevností relé na úrovni 4 kv/50hz. Přístroj má ochranu bezpečným napětím a dvojitou izolací. Výstupní relé má rovněž odolnost 8 kv proti impulsnímu přetížení (rázovou pevnost) při tvaru vlny 1,2/50 s. Jištění Přístroj je jištěn dvěma rychlými trubičkovými pojistkami, přístupnými z čelní strany: ovládací část pojistkou F 0,16 A/250 V- L, silová spínaná část pojistkou F 2,5 A/250 V- H Výrobce upozorňuje, že je nutno dodržet jmenovité hodnoty pojistek. V žádném případě se vadné pojistky nesmí opravovat!!

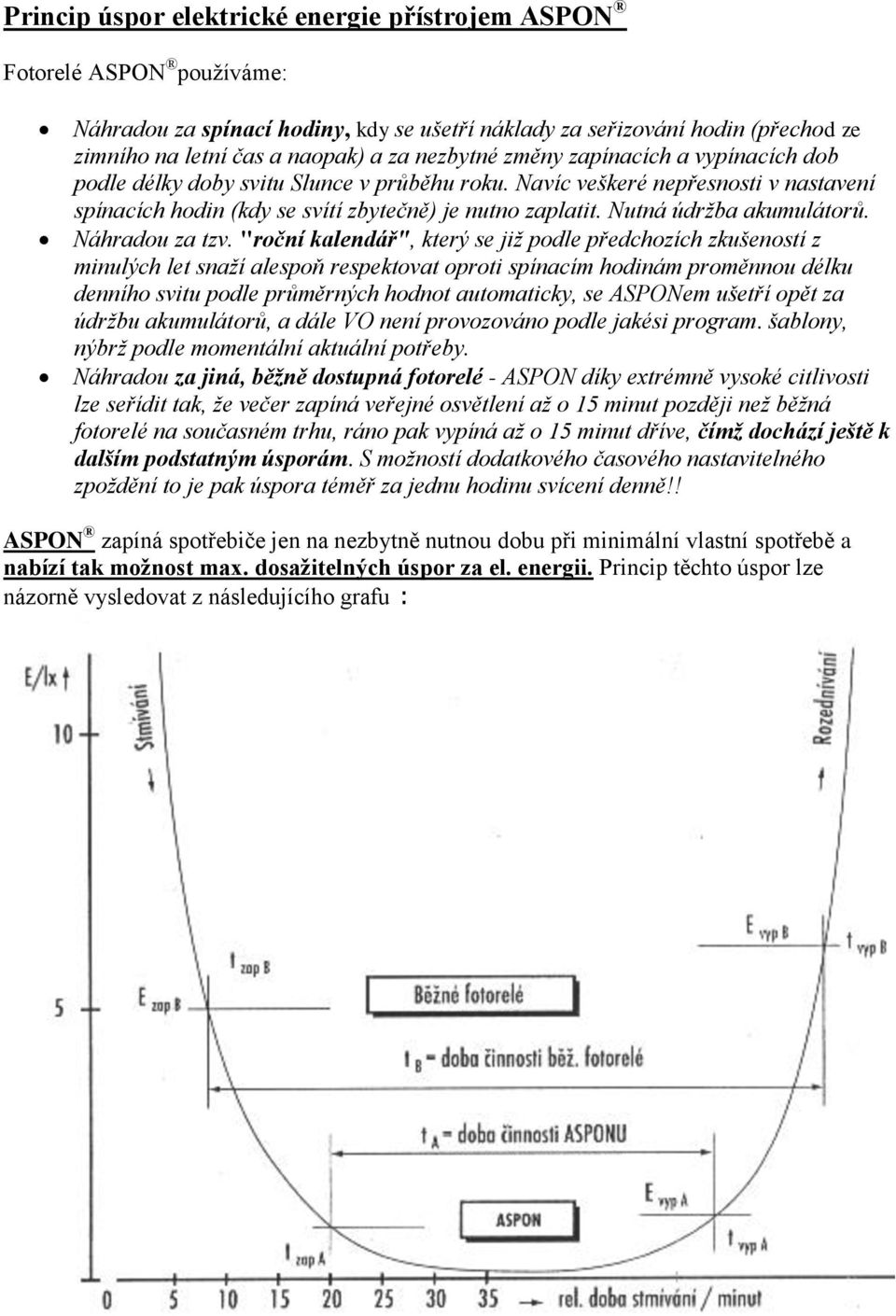

9 Princip úspor elektrické energie přístrojem ASPON Fotorelé ASPON používáme: Náhradou za spínací hodiny, kdy se ušetří náklady za seřizování hodin (přechod ze zimního na letní čas a naopak) a za nezbytné změny zapínacích a vypínacích dob podle délky doby svitu Slunce v průběhu roku. Navíc veškeré nepřesnosti v nastavení spínacích hodin (kdy se svítí zbytečně) je nutno zaplatit. Nutná údržba akumulátorů. Náhradou za tzv. "roční kalendář", který se již podle předchozích zkušeností z minulých let snaží alespoň respektovat oproti spínacím hodinám proměnnou délku denního svitu podle průměrných hodnot automaticky, se ASPONem ušetří opět za údržbu akumulátorů, a dále VO není provozováno podle jakési program. šablony, nýbrž podle momentální aktuální potřeby. Náhradou za jiná, běžně dostupná fotorelé - ASPON díky extrémně vysoké citlivosti lze seřídit tak, že večer zapíná veřejné osvětlení až o 15 minut později než běžná fotorelé na současném trhu, ráno pak vypíná až o 15 minut dříve, čímž dochází ještě k dalším podstatným úsporám. S možností dodatkového časového nastavitelného zpoždění to je pak úspora téměř za jednu hodinu svícení denně!! ASPON zapíná spotřebiče jen na nezbytně nutnou dobu při minimální vlastní spotřebě a nabízí tak možnost max. dosažitelných úspor za el. energii. Princip těchto úspor lze názorně vysledovat z následujícího grafu :

10 Výpočet minimálních úspor fotorelé ASPON oproti jiným fotorelé: kde Úspory min (Kč)= (Δt n ) * P * S = K s * P * S Δt n =.(t B - t A ).. rozdíl doby působení dvou srovnávaných fotorelé (ASPONu a fotorelé jiných výrobců) v hodinách P... celkový ovládaný (spínaný) výkon el. zařízení (osvětlení) v kw S... sazba za 1kWh v Kč K s = Δt n +t zr... koeficient seřiditelnosti Asponu je minimální zaručená úspora s Asponem oproti jiným fotorelé a je minimálně o 20 minut každou noc (= součet dob při zap + vyp :viz graf). Při prodloužení časového zpoždění využitím dalšího zpoždění při zapínání o dalších nejméně 30 minut se úspory u Asponu mohou nejméně zdvojnásobit (20 minut+30 minut = 50 minut), což už umožní ušetřit každý den el. energii skoro za 1 hodinu! Příklad výpočtu: Vliv nastavení a seřízení u soustavy P = 55 kw, S=1,71 Kč/1 kwh 1)Původní nastavení Δt n =18 minut, t zr =22minut Přímá úspora je pak za 1 noc:(18/ /60)*15*1,71=4/6 * 55 * 1,71=62,70 Kč/1 noc Přímá úspora za 1 rok provozu : 365 * 62,70 = Kč/1 rok Po lepším seřízení a nastavení téže soustavy: P = 55 kw, S=1,71 Kč/kWh. Δt n =30 minut, t zr =30minut, Přímá úspora za 1 noc:(30/ /60)*55*1,71 = 94,05 Kč/1 noc Přímá úspora za 1 rok provozu: 365 * 94,05 = Kč/1 rok Z tohoto rozboru je vidět, jaký vliv na výši úspor má pečlivé optické i časové seřízení přístroje ASPON. Cena za 1 kwh je pro ilustraci a je převzata z 3 roky starého tarifu za veřejné osvětlení. Záruční podmínky Na přístroj je poskytována při montáži firmou Lípa prodloužená záruční doba 5 let, pokud nebyla sjednána s výrobcem záruční lhůta jiná. Záruka se nevztahuje na škody vzniklé nedbalým a neodborným zacházením a na škody způsobené živelnými pohromami.

11 Volitelně příslušenství K fotorelé ASPON lze v případě složitých světelných podmínek v místě nasazení dodat ještě kovovou clonu, která odcloní nepříznivé světlo dopadající na čidlo z nežádoucího směru, které by mohlo zkomplikovat nebo dokonce zcela znemožnit správnou funkci fotorelé. Vzhled krycí clony a příklad její montážní sestavy viz následující obrázek: Dodávku, montáže clon a odborné nastavování světelných pracovních bodů fotorelé ASPON provádí servisní pracovník dodavatelské firmy.
