1 JDK Přehled nových technologií Vize společnosti 1. Aplikovat nové poznatky ve výrobcích ch a výrobě. 2. Zákazníkům m dodávat kvalitní řešení za přijatelnou p cenu. 3. Poskytovat profesionáln lní servis a podporu po celou dobu užíváníu JDK zařízen zení. Duben 2006 Datum vydání: : duben 2008 Zpracoval: ing. L. Pospíš íšil 1

2 Co požadoval zákazník Jak tomu bylo porozuměno Jak to konstruktér zkonstruoval Co programátor naprogramoval První představení na trhu Jak byl projekt zdokumentován Co bylo instalováno Co bylo fakturováno 2 Instrukce pro údržbu a servis Co zákazník opravdu potřeboval

3 Vybrané aplikace: 1. Chlazení skladu 10t mrkve 2. Chlazení kapalin 370kW, H 2 O +13/+8 C 3.5kW, ETG -25/ 25/-30 C 3. Průtokov tokové chlazení speciáln lní (CO 2, petrolej, regulace výkonu) 4. Testovací zařízen zení (kalorimetr, parní okruh, komora -30/+50 C) 5. Přesná klimatizace vzduchu (nezávisl vislé řízení teploty a vlhkosti) 6. Jednotka pro zmrazovací tunel 90kW při p i Te/Tc=-42/+45 42/+45 C 3

4 Chlazení skladu 10t mrkve R134a, 0.5kg, Chlazení 1500m 3 /h vzduchu +24/+19 C, výkon 2.8 (3.3)kW Popis: Kontejnerové provedení jednotky (kompresor, kondenzátor, výparník ventilátor výparníku, filtr vzduchu). Určeno pro šetrné zchlazování mrkve během technologického procesu balení, s řízením vlhkosti a regulací množství vzduchu. F1 FSX HP (15/19bar) Plnicí ventil Filtr Řízení otáček (manual, 5 steps) FS LP (+2/3.5bar) C1 To=+14 C SV Průhledítko Výparník 3kW EX +24 C V1 +19 C Odvod kondenzátu 4

5 WTE-X2K-370/+8 R407C, 2x28kg Chladicí výkon: 376kW pro H 2 O, +13/+8 C, 69 m 3 /h COP: 4.85 Třída krytí: IP54 (vnější aplikace) Popis: Kompresor, kondenzátor, výparník a rozvaděč na společném rámu. Ovládání čerpadla, mikroprocesorové řízení s regulací výkonu 25/50/75/100%, dva oddělené chladicí okruhy, elektronické vstřikovací ventily Hlavní přívod elektro 230/400V-3~-50Hz 270A Připojení vody DN150/PN10 5

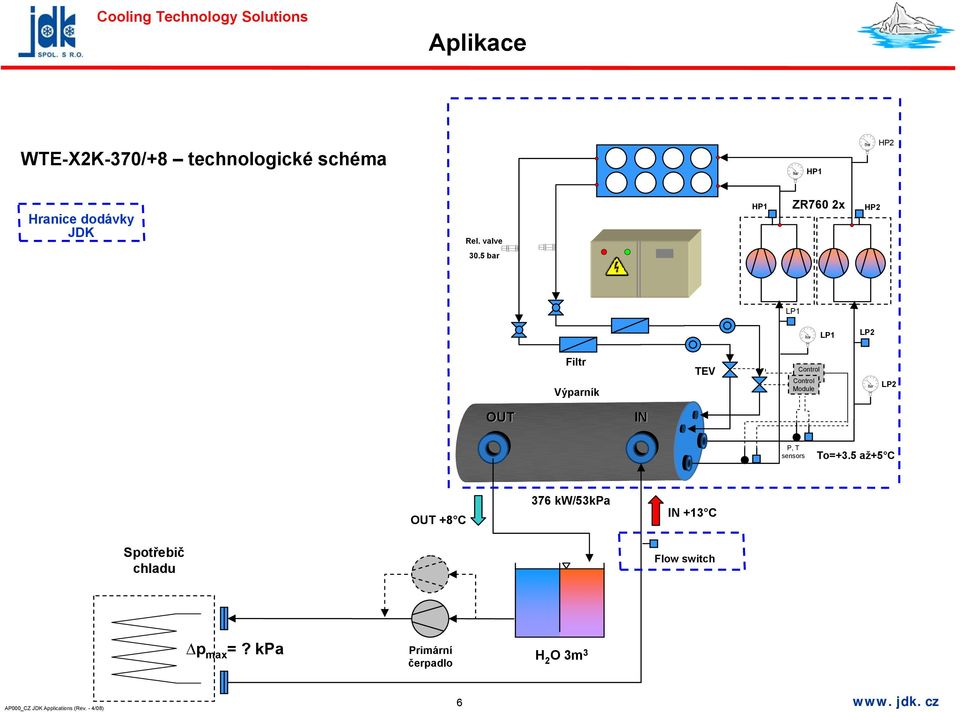

6 WTE-X2K-370/+8 technologické schéma HP1 HP2 Hranice dodávky JDK Rel. valve HP1 ZR760 2x HP bar LP1 LP1 LP2 Filtr Výparník TEV Control Module Control Module LP2 OUT IN P, T sensors To=+3.5 až+5 C OUT +8 C 376 kw/53kpa IN +13 C Spotřebič chladu Flow switch p max =? kpa Primární čerpadlo H 2 O 3m 3 6

7 WTE-X4K-320/+7 R407C, 2x25kg Chladicí výkon: 324kW pro ETG 30%, +18/+7 C, m 3 /h COP: 3.1 Třída krytí: IP54 (vnější aplikace) Popis: Kompresor, kondenzátor, výparník, rozvaděč, čerpadla, akumulační nádoba, expanzní nádoba na společném rámu. Zdvojená čerpadla, mikroprocesorové řízení s regulací výkonu 25/50/75/100%, dva oddělené chladicí okruhy, elektronické vstřikovací ventily. Přívod elektro 230/400V-3~-50Hz 270A IN/OUT DN80/PN16 By-pass IN/OUT DN80/PN

8 HP2 HP1 WTE-X4K-320/+7 technologické schéma HP1 HP2 Rel. valve 30.5 bar ZR760 2x LP1 LP2 Filtr TEV LP1 LP2 Stěna budovy DN80 Expanzní nádoba OUT IN To=+5 C IN +28 C To dry cooler DN C Rel. valve 2.0bar OUT +7 C 324 kw/22kpa P1 IN +18 C Flow switch P1 Chlazená voda OUT +13 C DN80 320kW DN80 +7 C P2 P2 Sekundární čerpadlo ETG 30% Akumulační nádoba 800L 8 Primární čerpadlo

9 WTE-S2K-70/+10 R407C, 6.5kg, Chladicí výkon: 50.8kW pro PEG 40%, +5/0 C, 12 m 3 /h COP: 3.14 Třída krytí: IP54 (vnější aplikace) Popis: Kompresor, kondenzátor, výparník a rozvaděč na společném rámu. Ovládání čerpadla, mikroprocesorové řízení s regulací výkonu 50/100%, jeden chladicí okruh, mechanické vstřikovací ventily + solenoidy Hlavní přívod elektro 230/400V-3~-50Hz 63A Připojení chlazené kapaliny DN65/PN

10 3-stupňové řízení otáček ventilátorů WTE-S2K-70 technologické schéma Poj. ventil 30.5bar F1 F2 F3 HP1 10/14bar HP2 13/16bar HP3 15/18bar Bar HP Hranice dodávky JDK Porucha jednotky Reset poruchy C1 C2 2xZR16 22/28bar HP Porucha průtoku P1 Provoz jednotky Provozní vypínač P1 Chod P2 C1 C2 Oil LP Plnicí ventil Filtr S1 S2 +0.3/1.8bar LP Bar OUT IN Exp. tank To=-5 C Spotřebič T W Čidlo teploty 50.8 kw/38kpa FS1 Flow switch IN=+5 C FS2 Flow switch OUT 0 C P1 IN +5 C 50kW P2 Chlazené medium PEG 40% Primární čerpadlo OUT= 0 C Sekundární čerpadlo 10

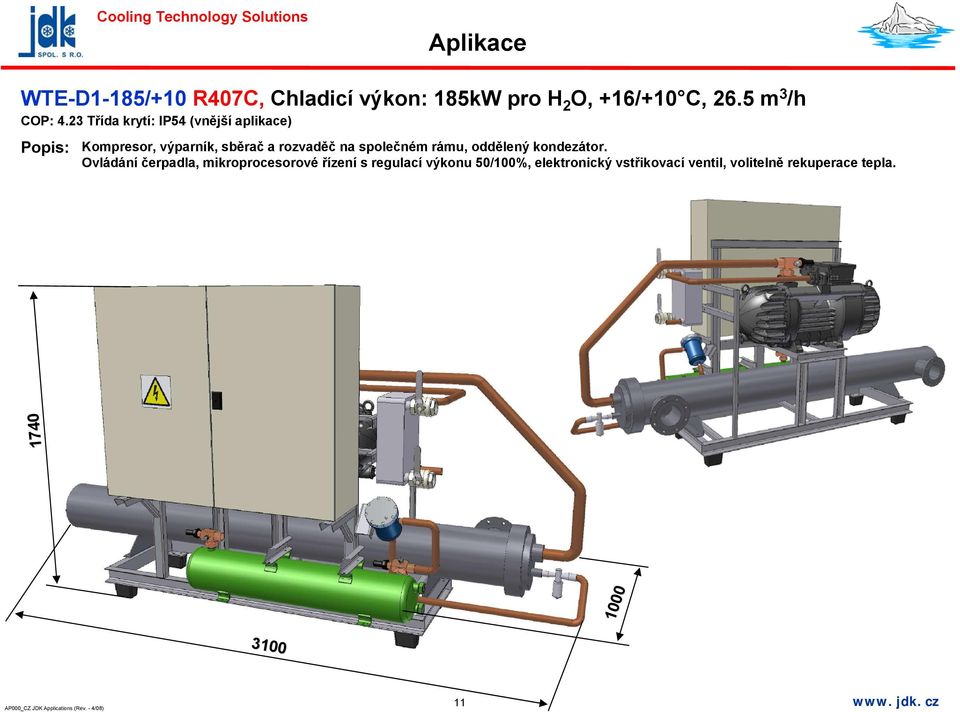

11 WTE-D1-185/+10 R407C, Chladicí výkon: 185kW pro H 2 O, +16/+10 C, 26.5 m 3 /h COP: 4.23 Třída krytí: IP54 (vnější aplikace) Popis: Kompresor, výparník, sběrač a rozvaděč na společném rámu, oddělený kondezátor. Ovládání čerpadla, mikroprocesorové řízení s regulací výkonu 50/100%, elektronický vstřikovací ventil, volitelně rekuperace tepla

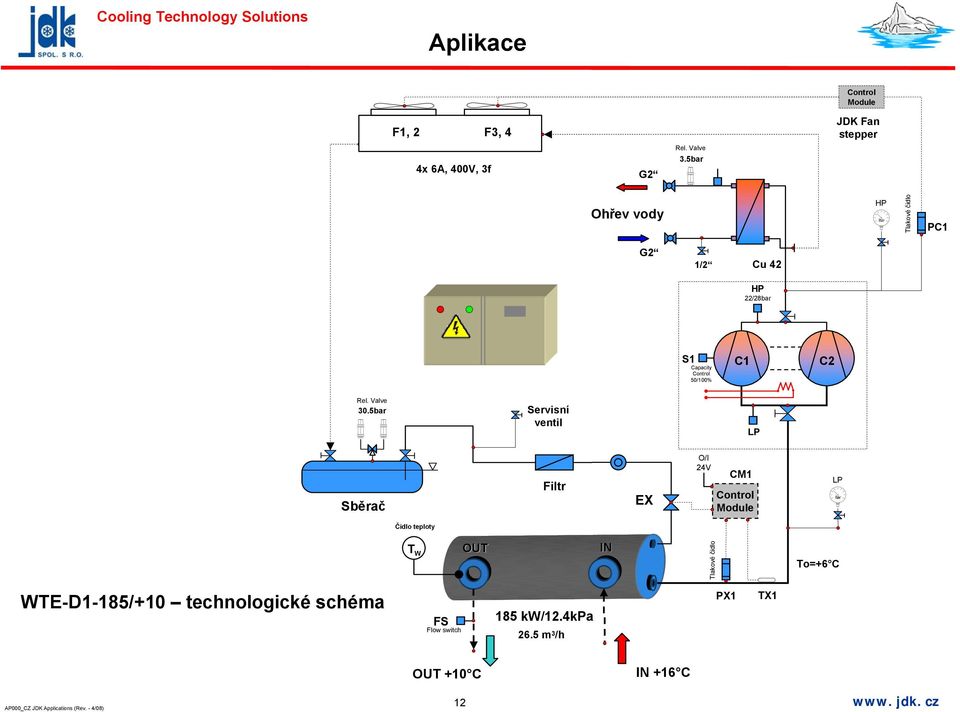

12 Control Module F3, F1, 42 F3, F1, 42 JDK Fan stepper 4x 6A, 400V, 3f G2 Rel. Valve 3.5bar Ohřev vody HP Tlakové čidlo PC1 G2 1/2 Cu 42 HP 22/28bar S1 Capacity Control 50/100% C1 C2 Rel. Valve 30.5bar Servisní ventil LP Sběrač Filtr EX O/I 24V CM1 Control Module LP Čidlo teploty T W OUT IN Tlakové čidlo To=+6 C WTE-D1-185/+10 technologické schéma FS Flow switch 185 kw/12.4kpa 26.5 m 3 /h PX1 TX1 OUT +10 C IN +16 C 12

13 WDE-S1K-20/+13 R407C, 2.6kg Chladicí výkon: 20.7kW pro H 2 O, +20/+13 C, 2.6 m 3 /h COP: 4.39 Třída krytí: IP54 (vnější aplikace) Popis: Kompresor, kondenzátor, výparník, rozvaděč, čerpadlo a akumulační nádoba na společném rámu. Elektronický termostat, plynulé řízení otáček ventilátorů, flow switch, signalizace nízké hladiny v nádrži. Rozvaděč elektro Hlavní přívod 230/400V-3~-50Hz 12.9A Připojení G 5/4 /PN10 Zabudovaná nádrž 150L 13

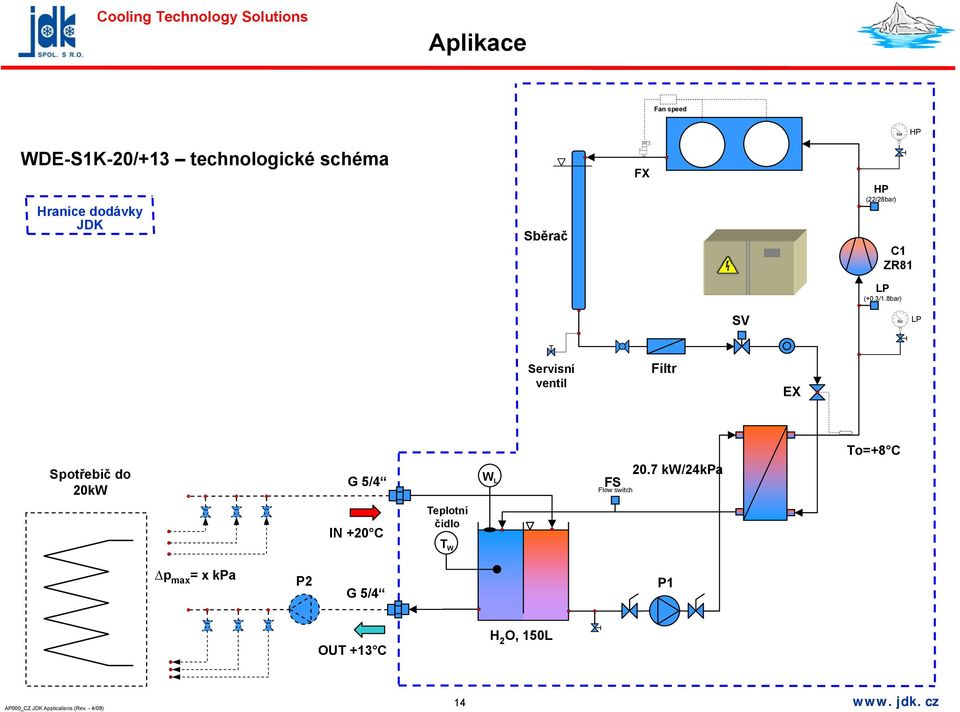

14 Fan speed HP WDE-S1K-20/+13 technologické schéma Hranice dodávky JDK Sběrač FX HP (22/28bar) C1 ZR81 LP (+0.3/1.8bar) SV LP Servisní ventil Filtr EX Spotřebič do 20kW G 5/4 W L FS Flow switch 20.7 kw/24kpa To=+8 C IN +20 C Teplotní čidlo T W p max = x kpa P2 G 5/4 P1 OUT +13 C H 2 O, 150L 14

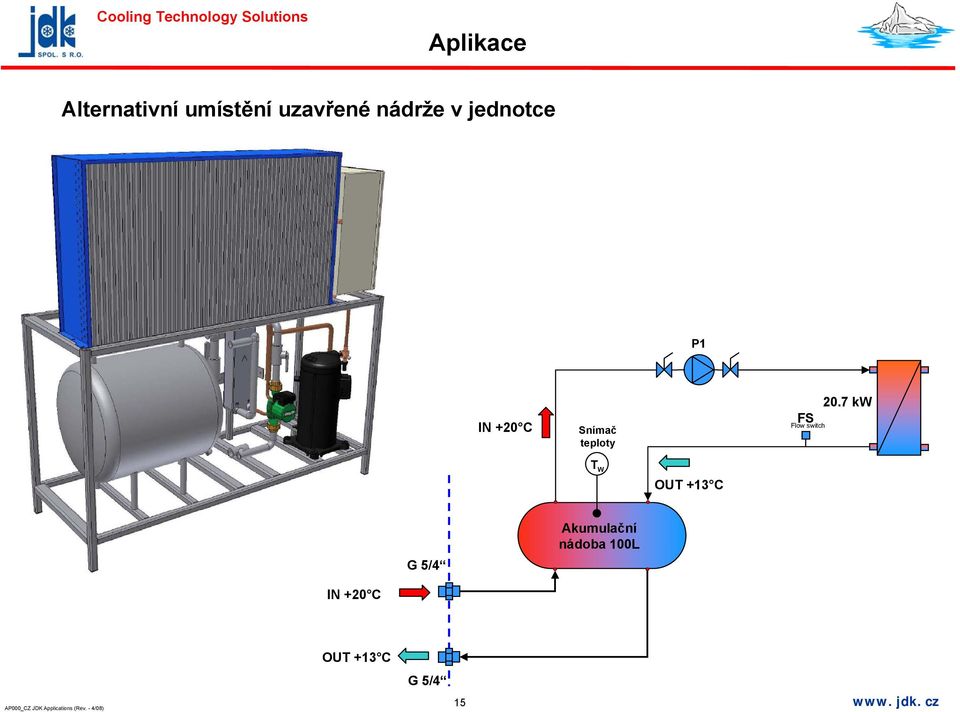

15 Alternativní umístění uzavřené nádrže v jednotce P1 IN +20 C Snímač teploty FS Flow switch 20.7 kw T W OUT +13 C G 5/4 Akumulační nádoba 100L IN +20 C OUT +13 C G 5/4 15

16 WDE-S1K-3.5/-30 R404A, 2.5kg Chladicí výkon: 3.6kW ETG 60%, -25/-30 C, 0.75 m 3 /h COP: 1.05 Třída krytí: IP42 (vnitřní umístění jednotky) Popis: Kompresor, výparník, rozvaděč a kondenzátor na společném rámu. Bez akumulační nádoby. Externí čerpadlo. Regulace podle teploty ochlazeného media, plynulé řízení otáček ventilátorů, flow switch

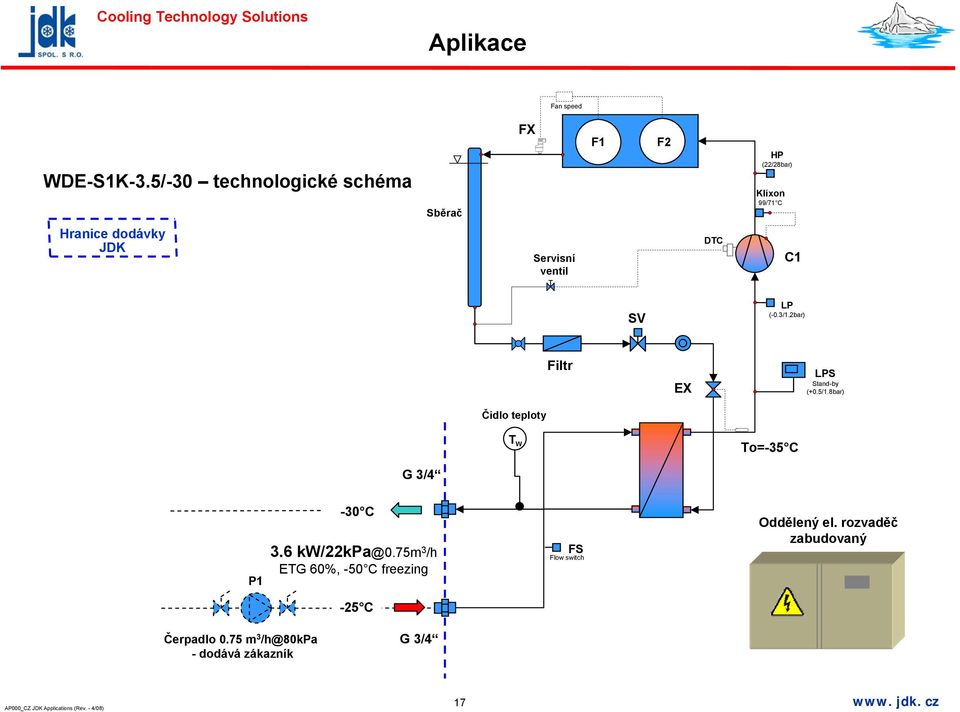

17 Fan speed WDE-S1K-3.5/-30 technologické schéma Sběrač FX F1 F2 HP (22/28bar) Klixon 99/71 C Hranice dodávky JDK Servisní ventil DTC C1 SV LP (-0.3/1.2bar) Filtr EX LPS Stand-by (+0.5/1.8bar) Čidlo teploty T W To=-35 C G 3/4 P1-30 C 3.6 kw/22kpa@0.75m 3 /h ETG 60%, -50 C freezing FS Flow switch Oddělený el. rozvaděč zabudovaný -25 C Čerpadlo 0.75 m 3 /h@80kpa - dodává zákazník G 3/4 17

18 WDE-S1D-12/0 R404A, (10kg) Chladicí výkon: 12.1kW petrolej, +5/0 C, 5.7 m 3 /h COP: 2.46 Třída krytí: IP42 (vnitřní umístění jednotky) Popis: Kompresor, výparník a čerpadlo na společném rámu. Bez akumulační nádoby. Oddělený kondenzátor a rozvaděč. Automatická regulace výkonu kompresoru %, plynulé řízení otáček ventilátorů, flow switch

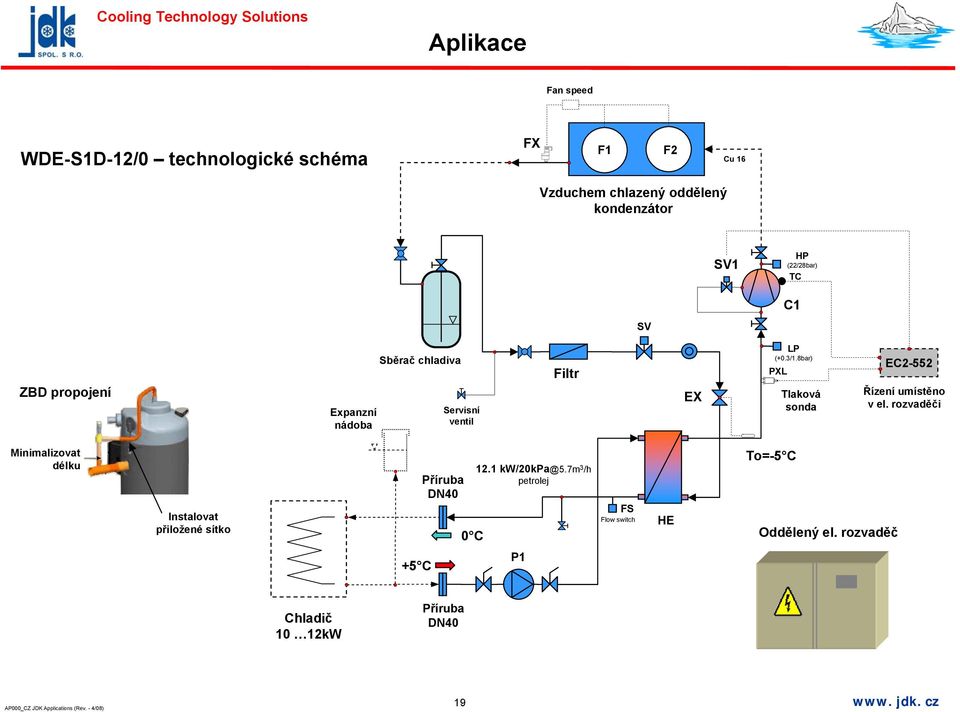

19 Fan speed WDE-S1D-12/0 technologické schéma FX F1 F2 Cu 16 Vzduchem chlazený oddělený kondenzátor SV1 HP (22/28bar) TC SV C1 ZBD propojení Expanzní nádoba Sběrač chladiva Servisní ventil Filtr EX LP (+0.3/1.8bar) PXL Tlaková sonda EC2-552 Řízení umístěno v el. rozvaděči Minimalizovat délku Instalovat přiložené sítko Příruba DN40 0 C 12.1 kw/20kpa@5.7m 3 /h petrolej FS Flow switch HE To=-5 C Oddělený el. rozvaděč +5 C P1 Chladič 10 12kW Příruba DN40 19

20 WTE-S4T-5.2 Chlazení kapalného CO 2 R404A, Průtok CO 2 100kg/h, -20/-45 C při 70bar Popis: Průtokové chlazení kapalného CO 2 při tlaku 70bar, dvoustupňová regulace výkonu, plynulá regulace ventilátorů. HP F1 F2 FX Temp sensor EX HP (22/28bar) C1 MP Rcv Tank -45 C T 2 1/2 VTX H1 T e2 =-18 C Service valve Filtr 1.5 kw@100kg/h, CO 2, 70bar LP P1-20 C Liquid pump customer supply 1/2 T 1 T e1 =-50 C LP LP1 LP2 (-0.6/0bar) (-0.5/0bar) (-0.3/0bar) SV1 EX SV2 Průhledítko Temp sensor 20

21 Cooling Technology Solutions Kalorimetrický zkušební okruh R134a, R404A, R407C, R410A, Chl. výkon : kW Popis: Zkoušení dle ČSN EN , metoda A (kalorimetrická se sekundárním chladivem) a ověřovací metoda E měření průtoku kapalného chladiva. Řídicí systém k nastavení zadaných zkušebních podmínek + sběr naměřených dat. Tlak (podle EN13771EN , metoda A a E) 3K P2, T2 P5, T5 P1, T1 P6, T6 Entalpie kW max 4.5kW 21 www. jdk. cz

22 Schéma kalorimetrického testovacího okruhu Compressor Room Room wall Vodní kondenzátor WV1 TR Drive stand P2, T2 0.2 to 7.6m 3 /hr C1 Oil separator S-5185-CE + (S-5180) Pc EX P5, T5 17kW@Tc=+40 C ETG Pel (kw) I (A) n (1/min) U (V) Mk (Nm) P1, T1 Liquid injection (Discharge Temp Control DTC) Testovaný kompresor S P6, T6 Topení max 13.5kW H1 Ta M Refrigerant mass flow meter 4-20mA Sběrač 5 to 7L Podchlazovač cca 1kW WV2 ETG 22

23 Parní zkušební okruh R134a, R404A, R407C, R410A, Chl. výkon kompresorů: 11 45kW Popis: Zkoušení dle ĆSN EN , metoda D1 a D1 - měření průtoku na sací a výtlačné straně. Řídicí systém k nastavení zadaných zkušebních podmínek + sběr naměřených dat. (podle EN , 1, metoda D1 a D2) Tlak T5 P3, T3 P2, T2 Tlak regulován množstvím chladiva P6, T6 P1, T1 Tlak řízen elektronickým ventilem 11 45kW max 20kW Entalpie 23

24 Schéma parního testovacího okruhu Compressor Room Room wall P3, T3 P D WV1 TR Pohon kompresoru P2, T2 4.1 to 38m 3 /hr Oil separator SN 5294 CE + (S 5185 CE) Průtokoměr ETG C1 T5 Pel (kw) I (A) n (1/min) U (V) Mk (Nm) P1, T1 Testovaný kompresor P S EX H1 Topení Průtokoměr P6, T6 24

25 Zkušební box -30 C +50 C R404A, Vnitřní rozměry 2000 x 600 x 1500 mm Popis: Určeno pro testování materiálů za různých teplot, bez řízení vlhkosti Chladicí jednotka Rozvaděč elektro 25

26 Cooling Technology Solutions AC1000 Přesná klimatizace vzduchu R404A, Nominální průtok vzduchu 1000m3/h Popis: Vstupní teplota vzduchu v rozmezí C, 20 70% RH. Požadují se výstupní parametry vzduchu +18 až +30 C, ±5% RH VSTUP 1000 m3/h VÝSTUP C 20 70% RH ±2 C ±5% RH Výstupní parametry 50% +30 C Teplota Vlhkost p Te 15% ta lo Vl h ko st +18 C 26 www. jdk. cz

27 FS R404A, 60kg Chladicí výkon: 89.4kW při Te/Tc= -42/+45 C COP: 0.82 Třída krytí: IP54 (vnější aplikace) Popis: Kompresory, kondenzátor, sběrač, ekonomizér, rozvaděč, olejové hospodářství na společném rámu. Mikroprocesorové řízení s regulací výkonu 25/50/75/100%, elektronické vstřikovací ventily

28 FS technologické schéma Control Module F1, 2 F3, 4 HP 22/28bar TD Cu bar Servisní ventil Capacity control solenoids S11 S21 100, 75, 50% ECO Te=-6 C C1 HP1 22/28bar SO1 Filtr OS1 Capacity control solenoids S12 S22 100, 75, 50% ECO Te=-6 C C2 HP2 22/28bar SO 2 Filtr OS2 LS OT H1 Řízení podle teploty TD FO1 FO2 Sběrač LP (-0.3/1.2bar) 630g/s FO3 FO4 Sání Te=-42 C T=+49 C T= C Zpoždění sepnutí Zpoždění sepnutí t(s) t(s) HX1 SE1 HX2 SE2 Kapalina 0 C 630g/s 28

29 Neustále se zajímat o potřeby a spokojenost zákaznz kazníků. očekávejte mnohem více 29
