Technický popis. Nabídka č.: Akce: Wellness Florián Pleš Pozice: zázemie. Specifikace: Ø315

Transkript

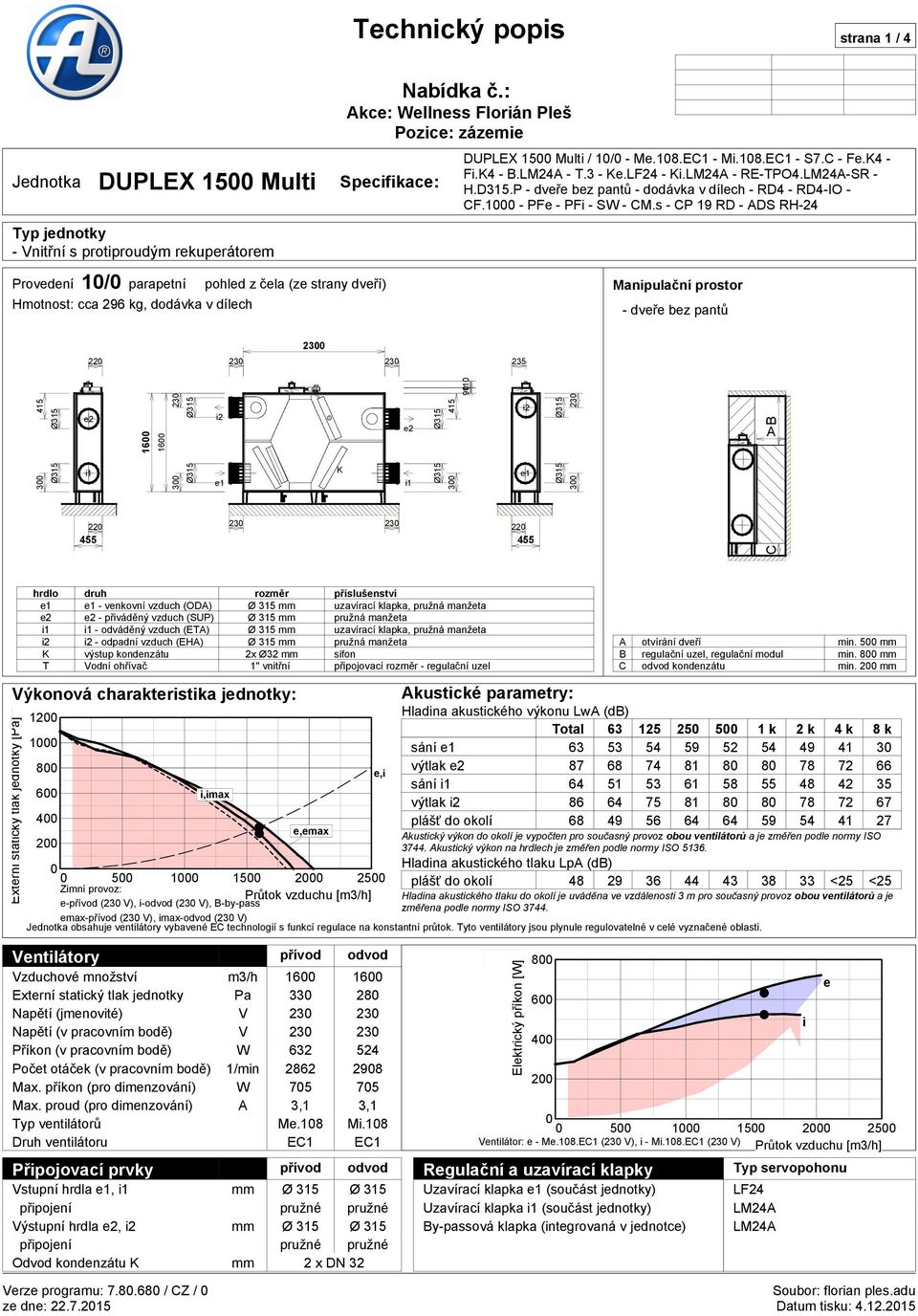

1 Technický popis strana 1 / 4 Typ jednotky - Vnitřní s protiproudým rekuperátorem / 1/ - Me.18.EC1 - Mi.18.EC1 - S7.C - Fe.4 - Fi.4 - B.LM24A - T.3 - e.lf24 - i.lm24a - RE-TPO4.LM24A-SR - Provedení 1/ parapetní pohled z čela (ze strany dveří) Manipulační prostor Hmotnost: cca 296 kg, dodávka v dílech - dveře bez pantů B A C hrdlo druh rozměr příslušenství - venkovní vzduch (ODA) Ø 315 mm uzavírací klapka, pružná manžeta - přiváděný vzduch (SUP) Ø 315 mm pružná manžeta - odváděný vzduch (ETA) Ø 315 mm uzavírací klapka, pružná manžeta - odpadní vzduch (EHA) Ø 315 mm pružná manžeta výstup kondenzátu 2x Ø32 mm sifon T Vodní ohřívač 1" vnitřní připojovací rozměr - regulační uzel Výkonová charakteristika jednotky: Externí statický tlak jednotky [Pa] i,imax e,emax Zimní provoz: Průtok vzduchu [m3/h] e-přívod ( V), i-odvod ( V), B-by-pass e,i A otvírání dveří min. 5 mm B regulační uzel, regulační modul min. 8 mm C odvod kondenzátu min. 2 mm Akustické parametry: Hladina akustického výkonu LwA (db) Total k 2 k 4 k 8 k sání výtlak sání výtlak plášť do okolí Akustický výkon do okolí je vypočten pro současný provoz obou ventilátorů a je změřen podle normy ISO Akustický výkon na hrdlech je změřen podle normy ISO Hladina akustického tlaku LpA (db) plášť do okolí <25 <25 Hladina akustického tlaku do okolí je uváděna ve vzdálenosti 3 m pro současný provoz obou ventilátorů a je změřena podle normy ISO emax-přívod ( V), imax-odvod ( V) obsahuje ventilátory vybavené EC technologií s funkcí regulace na konstantní průtok. Tyto ventilátory jsou plynule regulovatelné v celé vyznačené oblasti. Ventilátory přívod odvod Vzduchové množství m3/h Externí statický tlak jednotky Pa Napětí (jmenovité) V Napětí (v pracovním bodě) V Příkon (v pracovním bodě) W Počet otáček (v pracovním bodě) 1/min Max. příkon (pro dimenzování) W Max. proud (pro dimenzování) A 3,1 3,1 Typ ventilátorů Me.18 Mi.18 Druh ventilátoru EC1 EC1 Připojovací prvky přívod odvod Vstupní hrdla, mm Ø 315 Ø 315 připojení pružné pružné Výstupní hrdla, mm Ø 315 Ø 315 připojení pružné pružné Odvod kondenzátu mm 2 x DN 32 Ventilátor: e - Me.18.EC1 ( V), i - Mi.18.EC1 ( V) Průtok vzduchu [m3/h] Elektrický příkon [W] Regulační a uzavírací klapky Uzavírací klapka (součást jednotky) Uzavírací klapka (součást jednotky) By-passová klapka (integrovaná v jednotce) i e Typ servopohonu LF24 LM24A LM24A

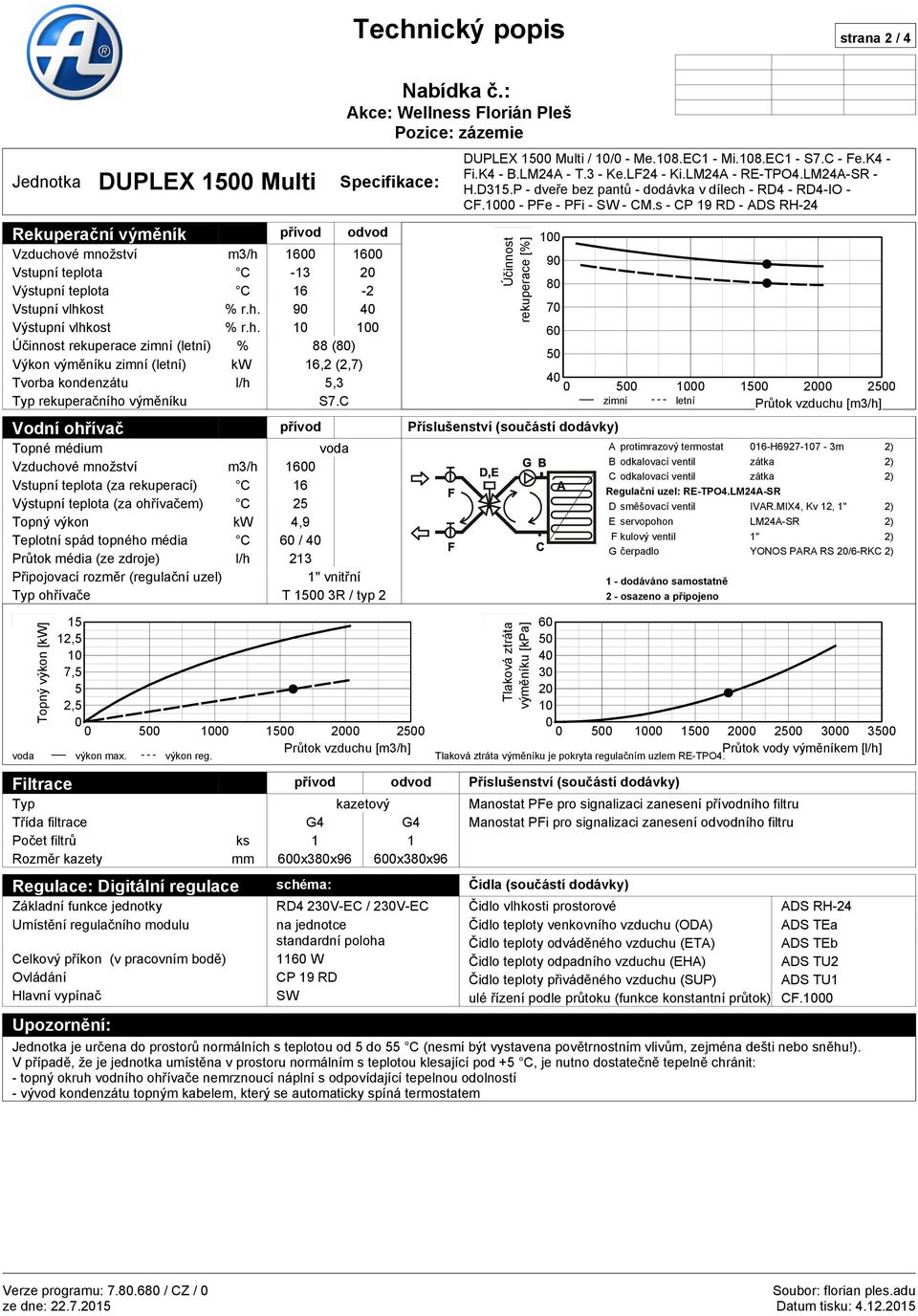

2 Technický popis strana 2 / 4 / 1/ - Me.18.EC1 - Mi.18.EC1 - S7.C - Fe.4 - Fi.4 - B.LM24A - T.3 - e.lf24 - i.lm24a - RE-TPO4.LM24A-SR - Rekuperační výměník přívod odvod Vzduchové množství m3/h Vstupní teplota C Výstupní teplota C 16-2 Vstupní vlhkost % r.h. 9 4 Výstupní vlhkost % r.h. 1 1 Účinnost rekuperace zimní (letní) % 88 (8) Výkon výměníku zimní (letní) kw 16,2 (2,7) Tvorba kondenzátu l/h 5,3 Typ rekuperačního výměníku S7.C Vodní ohřívač přívod Topné médium voda Vzduchové množství m3/h 16 Vstupní teplota (za rekuperací) C 16 Výstupní teplota (za ohřívačem) C 25 Topný výkon kw 4,9 Teplotní spád topného média C 6 / 4 Průtok média (ze zdroje) l/h 213 Připojovací rozměr (regulační uzel) 1" vnitřní Typ ohřívače T 15 3R / typ 2 Účinnost rekuperace [%] zimní letní Průtok vzduchu [m3/h] A protimrazový termostat 16-H m 2) B odkalovací ventil zátka 2) C odkalovací ventil zátka 2) Regulační uzel: RE-TPO4.LM24A-SR D směšovací ventil IVAR.MIX4, v 12, 1" 2) E servopohon LM24A-SR 2) F kulový ventil 1" 2) G čerpadlo YONOS PARA RS 2/6-RC 2) 1 - dodáváno samostatně 2 - osazeno a připojeno , , , voda výkon max. výkon reg. Průtok vzduchu [m3/h] Průtok vody výměníkem [l/h] Tlaková ztráta výměníku je pokryta regulačním uzlem RE-TPO4. Topný výkon [kw] Filtrace přívod odvod Typ kazetový Třída filtrace G4 G4 Počet filtrů ks 1 1 Rozměr kazety mm 6x38x96 6x38x96 Regulace: Digitální regulace Základní funkce jednotky Umístění regulačního modulu Celkový příkon (v pracovním bodě) Ovládání Hlavní vypínač schéma: RD4 V-EC / V-EC na jednotce standardní poloha 116 W CP 19 RD SW Tlaková ztráta výměníku [kpa] Manostat PFe pro signalizaci zanesení přívodního filtru Manostat PFi pro signalizaci zanesení odvodního filtru Čidla (součástí dodávky) Čidlo vlhkosti prostorové ADS RH-24 Čidlo teploty venkovního vzduchu (ODA) ADS TEa Čidlo teploty odváděného vzduchu (ETA) ADS TEb Čidlo teploty odpadního vzduchu (EHA) ADS TU2 Čidlo teploty přiváděného vzduchu (SUP) ADS TU1 ulé řízení podle průtoku (funkce konstantní průtok) CF.1 Upozornění: je určena do prostorů normálních s teplotou od 5 do 55 C (nesmí být vystavena povětrnostním vlivům, zejména dešti nebo sněhu!). V případě, že je jednotka umístěna v prostoru normálním s teplotou klesající pod +5 C, je nutno dostatečně tepelně chránit: - topný okruh vodního ohřívače nemrznoucí náplní s odpovídající tepelnou odolností - vývod kondenzátu topným kabelem, který se automaticky spíná termostatem

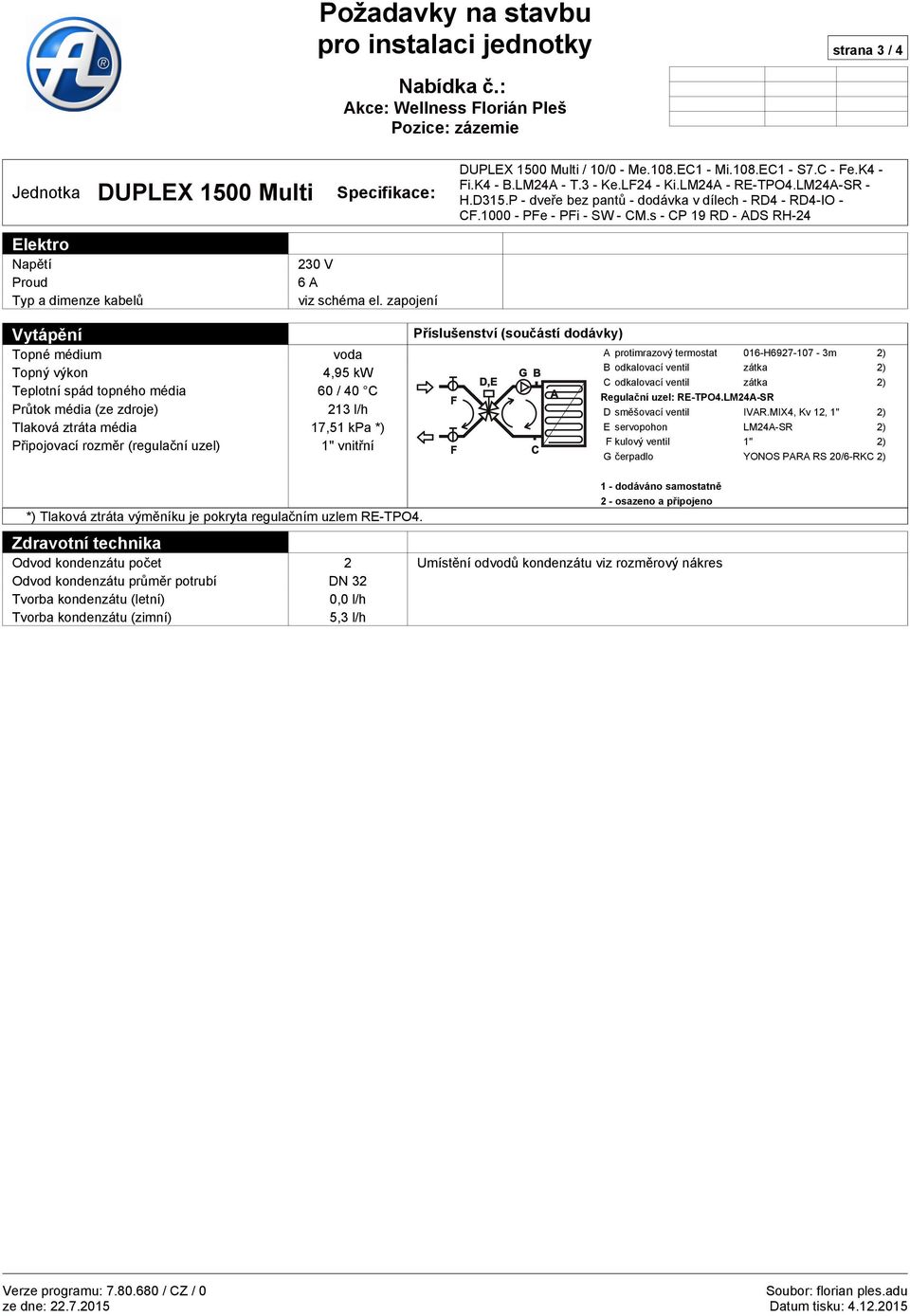

3 Požadavky na stavbu pro instalaci jednotky strana 3 / 4 Elektro Napětí Proud Typ a dimenze kabelů V 6 A viz schéma el. zapojení / 1/ - Me.18.EC1 - Mi.18.EC1 - S7.C - Fe.4 - Fi.4 - B.LM24A - T.3 - e.lf24 - i.lm24a - RE-TPO4.LM24A-SR - Vytápění Topné médium voda Topný výkon 4,95 kw Teplotní spád topného média 6 / 4 C Průtok média (ze zdroje) 213 l/h Tlaková ztráta média 17,51 kpa *) Připojovací rozměr (regulační uzel) 1" vnitřní A protimrazový termostat 16-H m 2) B odkalovací ventil zátka 2) C odkalovací ventil zátka 2) Regulační uzel: RE-TPO4.LM24A-SR D směšovací ventil IVAR.MIX4, v 12, 1" 2) E servopohon LM24A-SR 2) F kulový ventil 1" 2) G čerpadlo YONOS PARA RS 2/6-RC 2) *) Tlaková ztráta výměníku je pokryta regulačním uzlem RE-TPO dodáváno samostatně 2 - osazeno a připojeno Zdravotní technika Odvod kondenzátu počet 2 Umístění odvodů kondenzátu viz rozměrový nákres Odvod kondenzátu průměr potrubí DN 32 Tvorba kondenzátu (letní), l/h Tvorba kondenzátu (zimní) 5,3 l/h

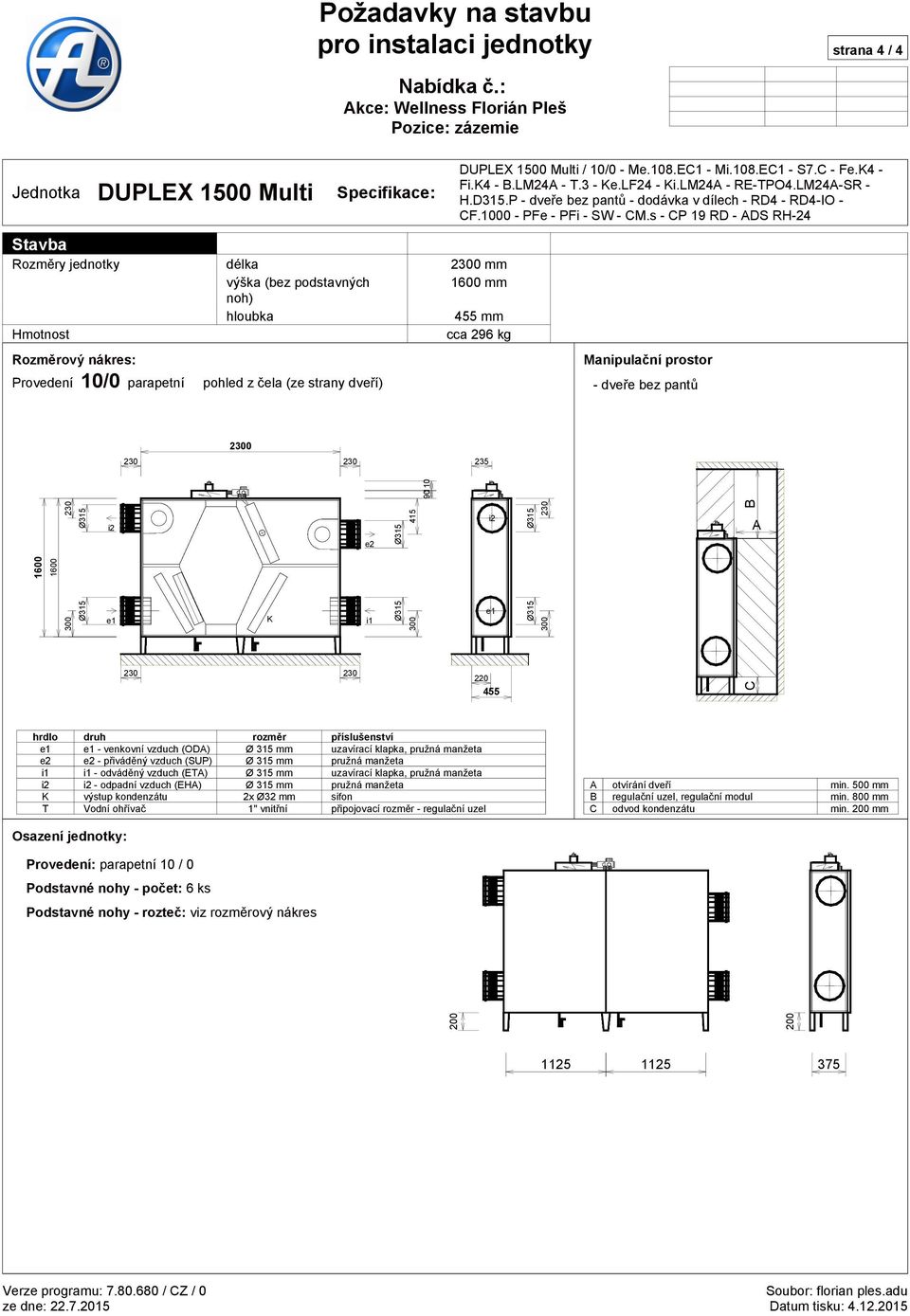

4 Požadavky na stavbu pro instalaci jednotky strana 4 / 4 Stavba Rozměry jednotky délka mm výška (bez podstavných 16 mm noh) hloubka mm Hmotnost cca 296 kg / 1/ - Me.18.EC1 - Mi.18.EC1 - S7.C - Fe.4 - Fi.4 - B.LM24A - T.3 - e.lf24 - i.lm24a - RE-TPO4.LM24A-SR - Rozměrový nákres: Manipulační prostor Provedení 1/ parapetní pohled z čela (ze strany dveří) - dveře bez pantů B A C hrdlo druh rozměr příslušenství - venkovní vzduch (ODA) Ø 315 mm uzavírací klapka, pružná manžeta - přiváděný vzduch (SUP) Ø 315 mm pružná manžeta - odváděný vzduch (ETA) Ø 315 mm uzavírací klapka, pružná manžeta - odpadní vzduch (EHA) Ø 315 mm pružná manžeta výstup kondenzátu 2x Ø32 mm sifon T Vodní ohřívač 1" vnitřní připojovací rozměr - regulační uzel A otvírání dveří min. 5 mm B regulační uzel, regulační modul min. 8 mm C odvod kondenzátu min. 2 mm Osazení jednotky: Provedení: parapetní 1 / Podstavné nohy - počet: 6 ks Podstavné nohy - rozteč: viz rozměrový nákres

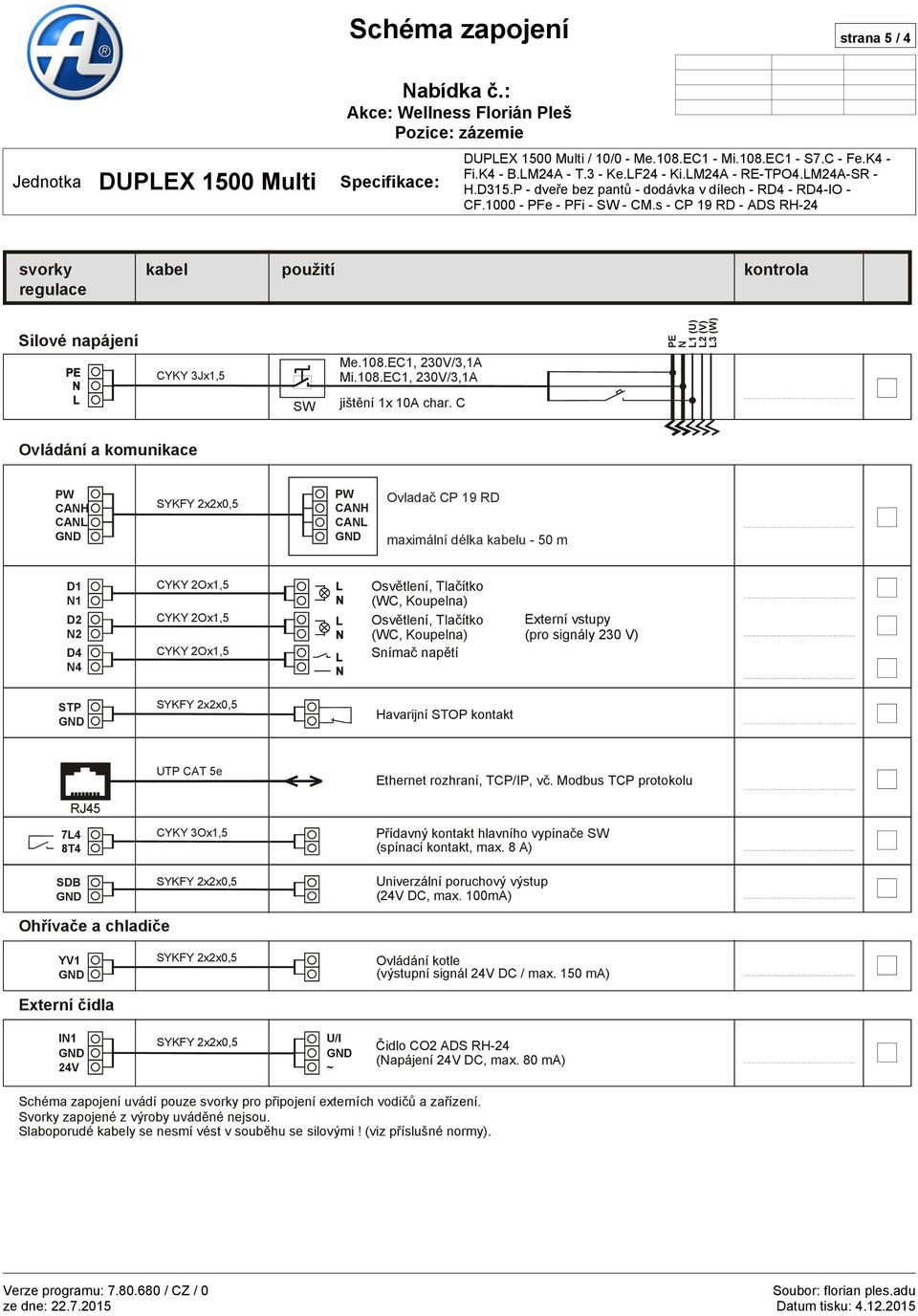

5 Schéma zapojení strana 5 / 4 / 1/ - Me.18.EC1 - Mi.18.EC1 - S7.C - Fe.4 - Fi.4 - B.LM24A - T.3 - e.lf24 - i.lm24a - RE-TPO4.LM24A-SR - svorky regulace kabel použití kontrola Silové napájení CYY 3Jx1,5 Me.18.EC1, V/3,1A Mi.18.EC1, V/3,1A PE N L1 (U) L2 (V) L3 (W) SW jištění 1x 1A char. C Ovládání a komunikace PW CANH CANL SYFY 2x2x,5 PW CANH CANL Ovladač CP 19 RD maximální délka kabelu - 5 m D1 N1 D2 N2 D4 N4 CYY 2Ox1,5 CYY 2Ox1,5 CYY 2Ox1,5 Osvětlení, Tlačítko (WC, oupelna) Osvětlení, Tlačítko (WC, oupelna) Snímač napětí Externí vstupy (pro signály V) STP SYFY 2x2x,5 Havarijní STOP kontakt UTP CAT 5e Ethernet rozhraní, TCP/IP, vč. Modbus TCP protokolu RJ45 7L4 8T4 SDB CYY 3Ox1,5 SYFY 2x2x,5 Přídavný kontakt hlavního vypínače SW (spínací kontakt, max. 8 A) Univerzální poruchový výstup (24V DC, max. 1mA) Ohřívače a chladiče YV1 Externí čidla SYFY 2x2x,5 Ovládání kotle (výstupní signál 24V DC / max. 15 ma) IN1 SYFY 2x2x,5 U/I Čidlo CO2 ADS RH-24 (Napájení 24V DC, max. 8 ma) 24V ~ Schéma zapojení uvádí pouze svorky pro připojení externích vodičů a zařízení. Svorky zapojené z výroby uváděné nejsou. Slaboporudé kabely se nesmí vést v souběhu se silovými! (viz příslušné normy).
