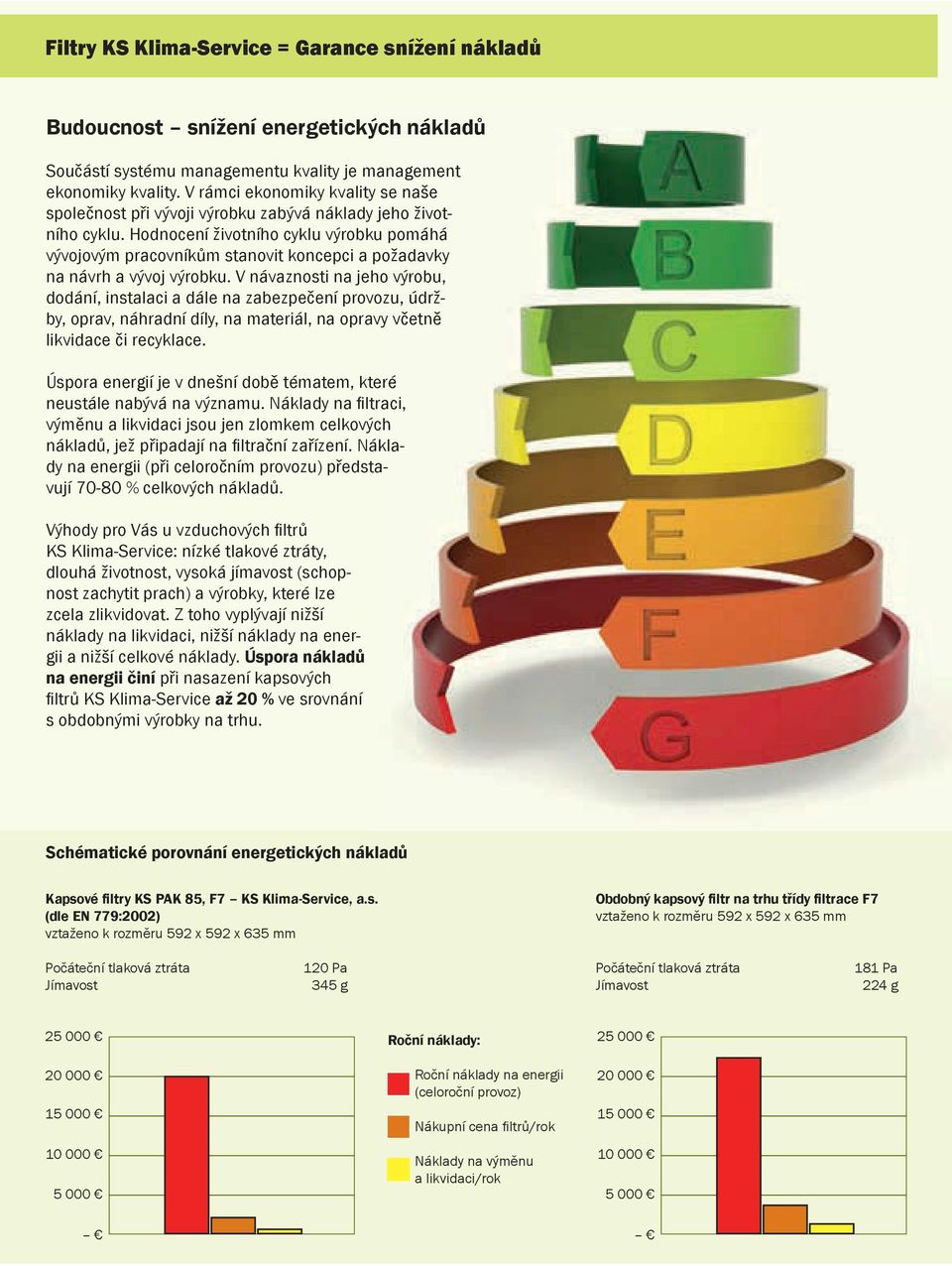

2 Filtry KS Klima-Service = Garance snížení nákladů Budoucnost snížení energetických nákladů Součástí systému managementu kvality je management ekonomiky kvality. V rámci ekonomiky kvality se naše společnost při vývoji výrobku zabývá náklady jeho životního cyklu. Hodnocení životního cyklu výrobku pomáhá vývojovým pracovníkům stanovit koncepci a požadavky na návrh a vývoj výrobku. V návaznosti na jeho výrobu, dodání, instalaci a dále na zabezpečení provozu, údržby, oprav, náhradní díly, na materiál, na opravy včetně likvidace či recyklace. Úspora energií je v dnešní době tématem, které neustále nabývá na významu. Náklady na fi ltraci, výměnu a likvidaci jsou jen zlomkem celkových nákladů, jež připadají na fi ltrační zařízení. Náklady na energii (při celoročním provozu) vují % celkových předstanákladů. Výhody pro Vás u vzduchových fi ltrů KS Klima-Service: nízké tlakové ztráty, dlouhá životnost, vysoká jímavost (schopnost zachytit prach) a výrobky, které lze zcela zlikvidovat. Z toho vyplývají nižší náklady na likvidaci, nižší náklady na energii a nižší celkové náklady. Úspora nákladů na energii činí při nasazení kapsových fi ltrů KS Klima-Service až 20 % ve srovnání s obdobnými výrobky na trhu. Schématické porovnání energetických nákladů Kapsové filtry KS PAK 85, F7 KS Klima-Service, a.s. (dle EN 779:2002) vztaženo k rozměru 592 x 592 x 635 mm Obdobný kapsový filtr na trhu třídy filtrace F7 vztaženo k rozměru 592 x 592 x 635 mm Jímavost 120 Pa 345 g Jímavost 181 Pa 224 g Roční náklady: Roční náklady na energii (celoroční provoz) Nákupní cena fi ltrů/rok Náklady na výměnu a likvidaci/rok

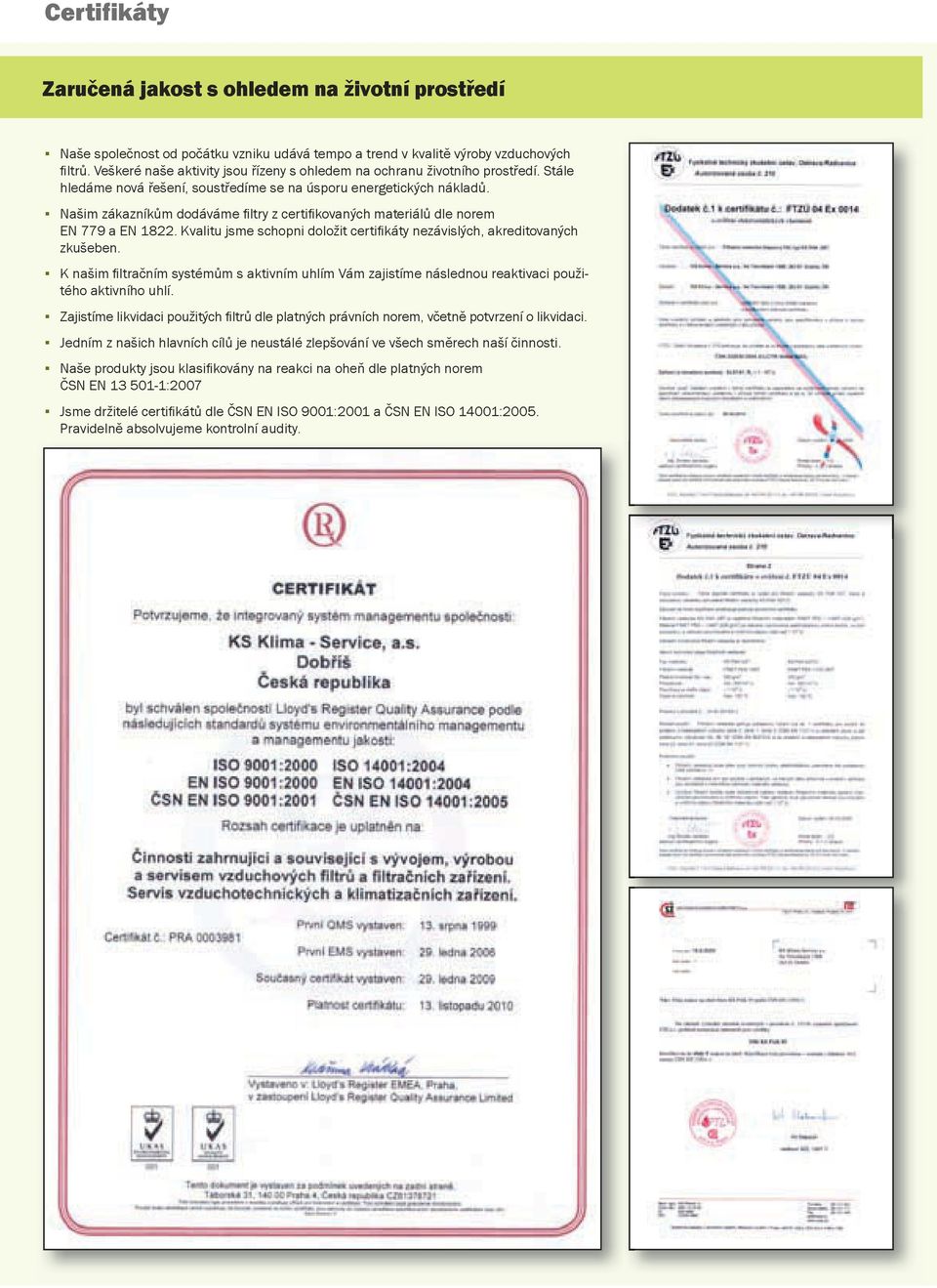

3 Certifikáty Zaručená jakost s ohledem na životní prostředí Naše společnost od počátku vzniku udává tempo a trend v kvalitě výroby vzduchových fi ltrů. Veškeré naše aktivity jsou řízeny s ohledem na ochranu životního prostředí. Stále hledáme nová řešení, soustředíme se na úsporu energetických nákladů. Našim zákazníkům dodáváme fi ltry z certifi kovaných materiálů dle norem EN 779 a EN Kvalitu jsme schopni doložit certifi káty nezávislých, akreditovaných zkušeben. K našim fi ltračním systémům s aktivním uhlím Vám zajistíme následnou reaktivaci použitého aktivního uhlí. Zajistíme likvidaci použitých fi ltrů dle platných právních norem, včetně potvrzení o likvidaci. Jedním z našich hlavních cílů je neustálé zlepšování ve všech směrech naší činnosti. Naše produkty jsou klasifi kovány na reakci na oheň dle platných norem ČSN EN :2007 Jsme držitelé certifi kátů dle ČSN EN ISO 9001:2001 a ČSN EN ISO 14001:2005. Pravidelně absolvujeme kontrolní audity.

4 STROPNÍ FILTRY 1 PODLAHOVÉ FILTRY 1 2 Podlahové filtry KS PA Grün 2, 3, strana 6 KS AFVH strana 7 KS LAK strana 7 Předfiltry, hlavní filtry Filtrační média G2 G strana 8 Kapsové fi ltry KS PAK G3 F strana 8 Rámečkové fi ltry KS W G4 F strana 9 Rámečkové fi ltry KS PL-25 G2 F strana 9 Rámečkové fi ltry KS Z G2 G strana 10 Rámečkové fi ltry KS PR NEW G3 F strana 10

5 2 2 FILTRY DO SUŠEK 4 STROPNÍ FILTRY 3 3 Stropní filtry Filtrační média KS A/300, F strana 11 Filtrační média KS A/500, F strana 11 Filtrační média KS A/560G, F strana 11 Filtrační média Viledon PA/560G-10, F5.. strana 11 Filtrační média Viledon PA-5 micron, F6... strana Filtry pro jemný prach Kapsový fi ltr KS PAK 85, F strana 13 Kapsový fi ltr KS PAK 95, F strana 13 Kompaktní fi ltr KS FP, F7 F strana 13 Adsorpční filtry s aktivním uhlím 4 Speciální filtry Kapsové fi ltry KS PAK AST, F5 F strana 12 (pro prostředí s nebezpečím výbuchu) Filtry do sušek KS Glas C, F strana 12 KS Glas 300, G strana 12 KS GTA 200, F strana 12 KS GTA 300, G strana 12 Aktivní uhlí pro záchyt organických uhlovodíků strana 14 Filtrační systém KS KOPA strana 14 Kompaktní fi ltr s AU KS AFP strana 15 Filtrační systém KS BD strana 15 Filtrační systém KS BD BIG strana 16 Příslušenství strana 17 Reaktivace aktivního uhlí strana 18

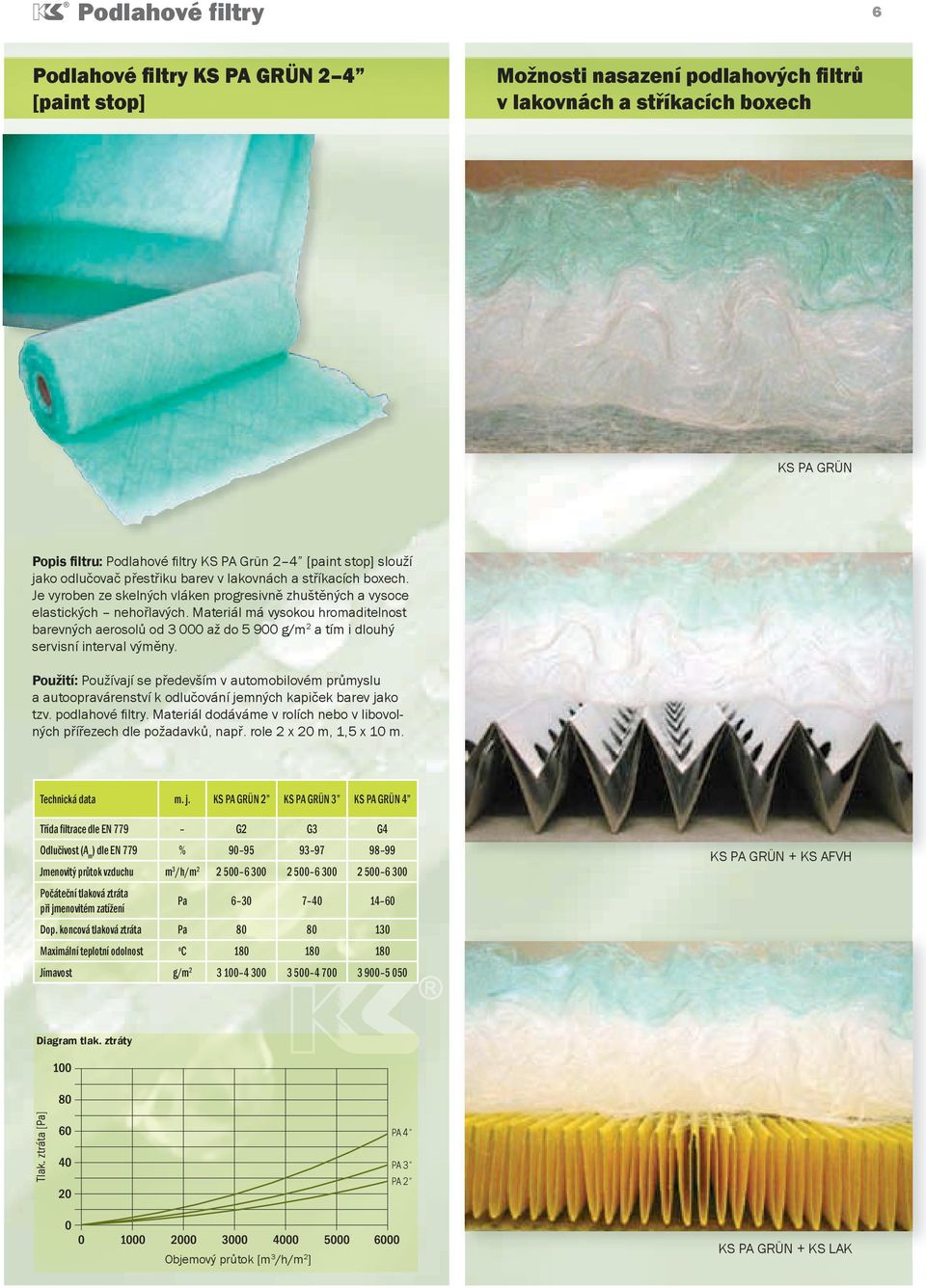

6 Podlahové filtry 6 Podlahové filtry KS PA GRÜN 2 4 [paint stop] Možnosti nasazení podlahových filtrů v lakovnách a stříkacích boxech KS PA GRÜN Popis filtru: Podlahové fi ltry KS PA Grün 2 4 [paint stop] slouží jako odlučovač přestřiku barev v lakovnách a stříkacích boxech. Je vyroben ze skelných vláken progresivně zhuštěných a vysoce elastických nehořlavých. Materiál má vysokou hromaditelnost barevných aerosolů od až do g/m 2 a tím i dlouhý servisní interval výměny. Použití: Používají se především v automobilovém průmyslu a auto opravárenství k odlučování jemných kapiček barev jako tzv. podlahové fi ltry. Materiál dodáváme v rolích nebo v libovolných přířezech dle požadavků, např. role 2 x 20 m, 1,5 x 10 m. Technická data m. j. KS PA GRÜN 2 KS PA GRÜN 3 KS PA GRÜN 4 Třída filtrace dle EN 779 G2 G3 G4 Odlučivost (A m ) dle EN 779 % Jmenovitý průtok vzduchu m 3 /h/m Pa Dop. koncová tlaková ztráta Pa C Jímavost g/m KS PA GRÜN + KS AFVH PA 4 PA 3 PA 2 Objemový průtok [m 3 /h/m 2 ] KS PA GRÜN + KS LAK

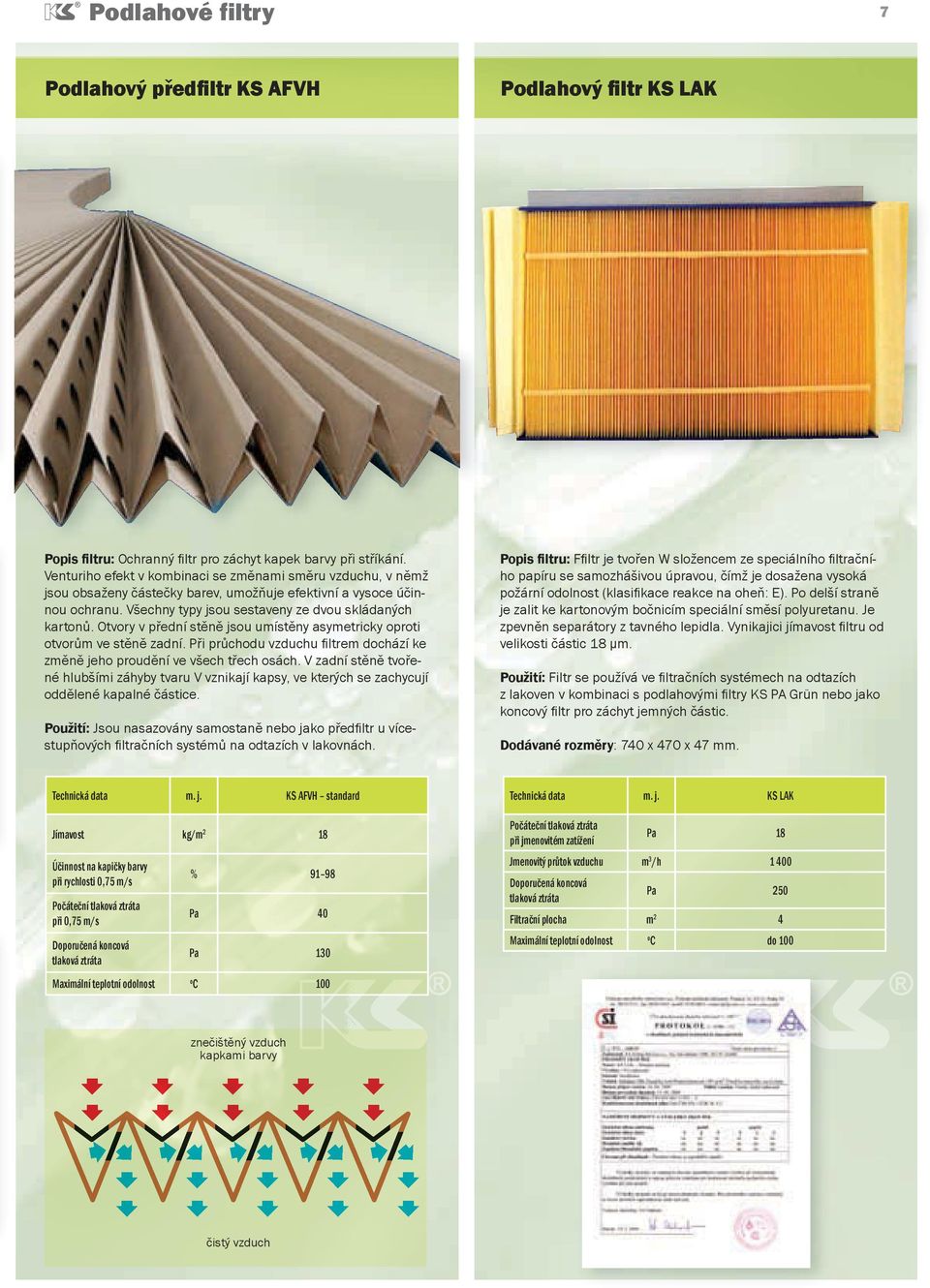

7 Podlahové filtry 7 Podlahový předfiltr KS AFVH Podlahový filtr KS LAK Popis filtru: Ochranný fi ltr pro záchyt kapek barvy při stříkání. Venturiho efekt v kombinaci se změnami směru vzduchu, v němž jsou obsaženy částečky barev, umožňuje efektivní a vysoce účinnou ochranu. Všechny typy jsou sestaveny ze dvou skládaných kartonů. Otvory v přední stěně jsou umístěny asymetricky oproti otvorům ve stěně zadní. Při průchodu vzduchu fi ltrem dochází ke změně jeho proudění ve všech třech osách. V zadní stěně tvořené hlubšími záhyby tvaru V vznikají kapsy, ve kterých se zachycují oddělené kapalné částice. Použití: Jsou nasazovány samostaně nebo jako předfi ltr u vícestupňových fi ltračních systémů na odtazích v lakovnách. Popis filtru: Ffi ltr je tvořen W složencem ze speciálního fi ltračního papíru se samozhášivou úpravou, čímž je dosažena vysoká požární odolnost (klasifi kace reakce na oheň: E). Po delší straně je zalit ke kartonovým bočnicím speciální směsí polyuretanu. Je zpevněn separátory z tavného lepidla. Vynikajici jímavost fi ltru od velikosti částic 18 µm. Použití: Filtr se používá ve fi ltračních systémech na odtazích z lakoven v kombinaci s podlahovými fi ltry KS PA Grün nebo jako koncový fi ltr pro záchyt jemných částic. Dodávané rozměry: 740 x 470 x 47 mm. Technická data m. j. KS AFVH standard Jímavost kg/m 2 18 Účinnost na kapičky barvy při rychlosti 0,75 m/s při 0,75 m/s Doporučená koncová tlaková ztráta % Pa 40 Pa 130 C 100 Technická data m. j. KS LAK Pa 18 Jmenovitý průtok vzduchu m 3 /h Doporučená koncová tlaková ztráta Pa 250 Filtrační plocha m 2 4 C do 100 znečištěný vzduch kapkami barvy čistý vzduch

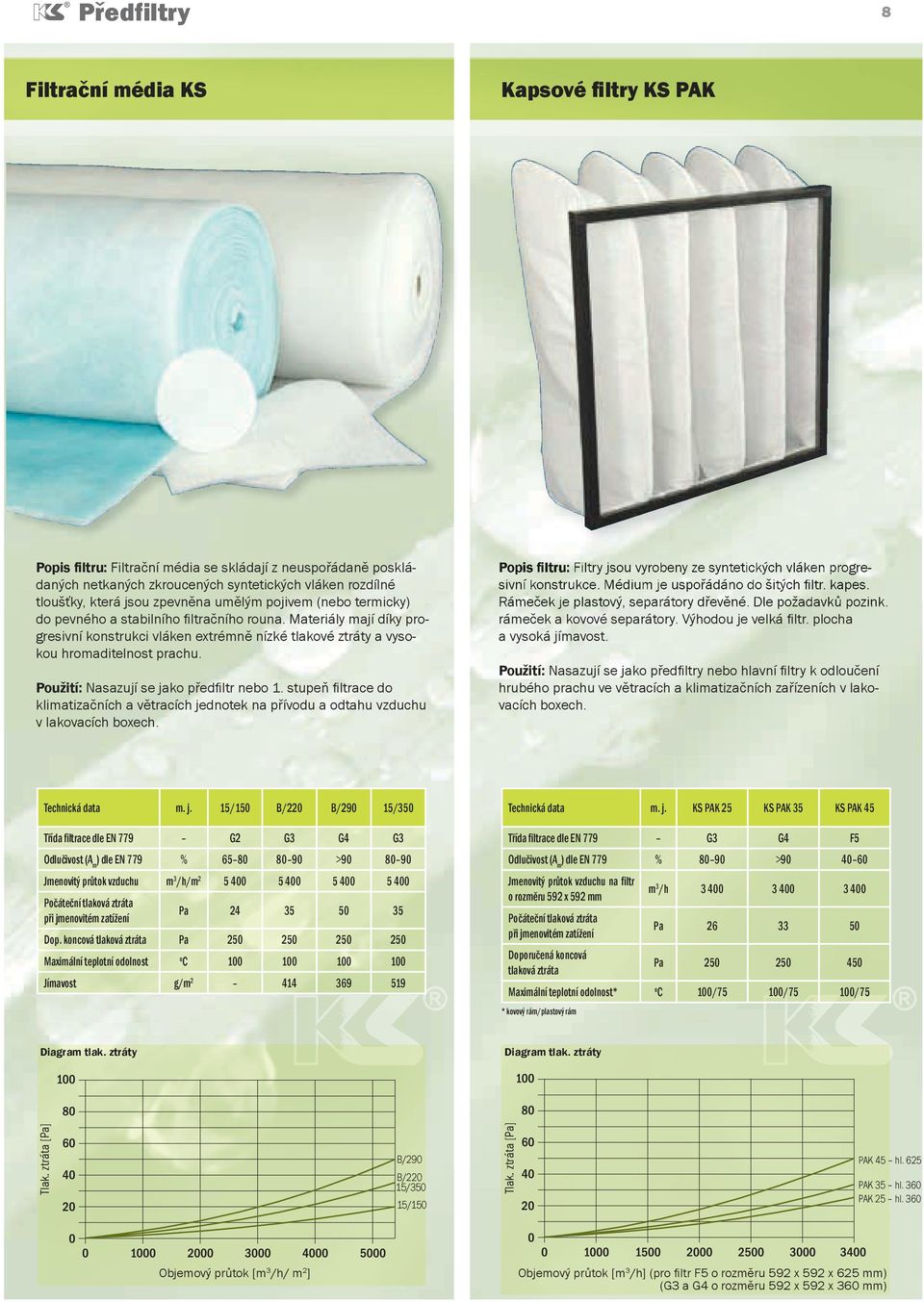

8 Předfiltry 8 Filtrační média KS Kapsové filtry KS PAK Popis filtru: Filtrační média se skládají z neuspořádaně poskládaných netkaných zkroucených syntetických vláken rozdílné tloušťky, která jsou zpevněna umělým pojivem (nebo termicky) do pevného a stabilního fi ltračního rouna. Materiály mají díky progresivní konstrukci vláken extrémně nízké tlakové ztráty a vysokou hromaditelnost prachu. Použití: Nasazují se jako předfi ltr nebo 1. stupeň fi ltrace do klimatizačních a větracích jednotek na přívodu a odtahu vzduchu v lakovacích boxech. Popis filtru: Filtry jsou vyrobeny ze syntetických vláken progresivní konstrukce. Médium je uspořádáno do šitých fi ltr. kapes. Rámeček je plastový, separátory dřevěné. Dle požadavků pozink. rámeček a kovové separátory. Výhodou je velká fi ltr. plocha a vysoká jímavost. Použití: Nasazují se jako předfi ltry nebo hlavní fi ltry k odloučení hrubého prachu ve větracích a klimatizačních zařízeních v lakovacích boxech. Technická data m. j. 15/150 B/220 B/290 15/350 Třída filtrace dle EN 779 G2 G3 G4 G3 Odlučivost (A m ) dle EN 779 % > Jmenovitý průtok vzduchu m 3 /h/m Pa Dop. koncová tlaková ztráta Pa C Jímavost g/m Technická data m. j. KS PAK 25 KS PAK 35 KS PAK 45 Třída filtrace dle EN 779 G3 G4 F5 Odlučivost (A m ) dle EN 779 % > Jmenovitý průtok vzduchu na filtr o rozměru 592 x 592 mm m 3 /h Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost* o C 100/75 100/75 100/75 * kovový rám/plastový rám B/290 B/220 15/350 15/150 PAK 45 hl. 625 PAK 35 hl. 360 PAK 25 hl. 360 Objemový průtok [m 3 /h/ m 2 ] Objemový průtok [m 3 /h] (pro fi ltr F5 o rozměru 592 x 592 x 625 mm) (G3 a G4 o rozměru 592 x 592 x 360 mm)

9 Předfiltry, hlavní filtry 9 Rámečkové filtry KS W Rámečkové filtry KS PL-25 Popis filtru: Rámečkové fi ltry KS-W jsou vyrobeny ze skládaného syntetického fi ltračního média. Skládané médium je usazeno do pevného kartonového rámu a zalito (utěsněno) systémem hot-melt. Pro vysoké průtoky je dále fi ltr zpevněn distanční lištou. Možnost výroby s pozink. nebo plastovým rámečkem. Použití: Nasazují se jako předfi ltr nebo 1. stupeň fi ltrace do klimatizačních a větracích jednotek na přívodu a odtahu vzduchu v lakovacích boxech. Dodávané šíře: 25, 48, 96 a příp. 148 mm. Popis filtru: Do pevného a stabilního rámečku z pozinkovaného plechu je vložen přířez fi ltračního média ze syntetických vláken. Na straně čistého vzduchu je fi ltr. médium kryto ochrannou mřížkou v úpravě pozink. Na vstupní straně fi ltru je médium upevněno upínacím perem z oceli. Dle charakteru fi ltrace je možné dodat fi ltry KS PL se sklovláknitým médiem nebo fi ltračním médiem nasyceným aktivním uhlím. Použití: Nasazují se jako předfi ltr nebo 1. stupeň fi ltrace do klimatizačních a větracích jednotek na přívodu a odtahu vzduchu v lakovacích boxech. Dodávané šíře: 15, 25, 50 (48) mm. Technická data m. j. KS W 50/4 KS W 50/5 KS W 50/6 KS W 50/7 Třída filtrace dle EN 779 G4 F5 F6 F7 Odlučivost (A m ) dle EN 779 % >90 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr. článek o rozměru 495 x 495 x 48 mm m3 /h Pa Doporučená koncová tlaková ztráta Pa C Technická data m. j. KS PL-25 KS PL-25 KS PL-25 KS PL-25 Třída filtrace dle EN 779 G2 G3 G4 F5 Odlučivost (A m ) dle EN 779 % > Jmenovitý průtok vzduchu m 3 /h/m Pa Doporučená koncová tlaková ztráta Pa C W 50/7 W 50/6 W 50/5 W 50/4 F5 G4 G3 G2 Objemový průtok [m 3 /h] (pro fi ltr o rozměru 495 x 495 x 48 mm) Objemový průtok [m 3 /h/m 2 ]

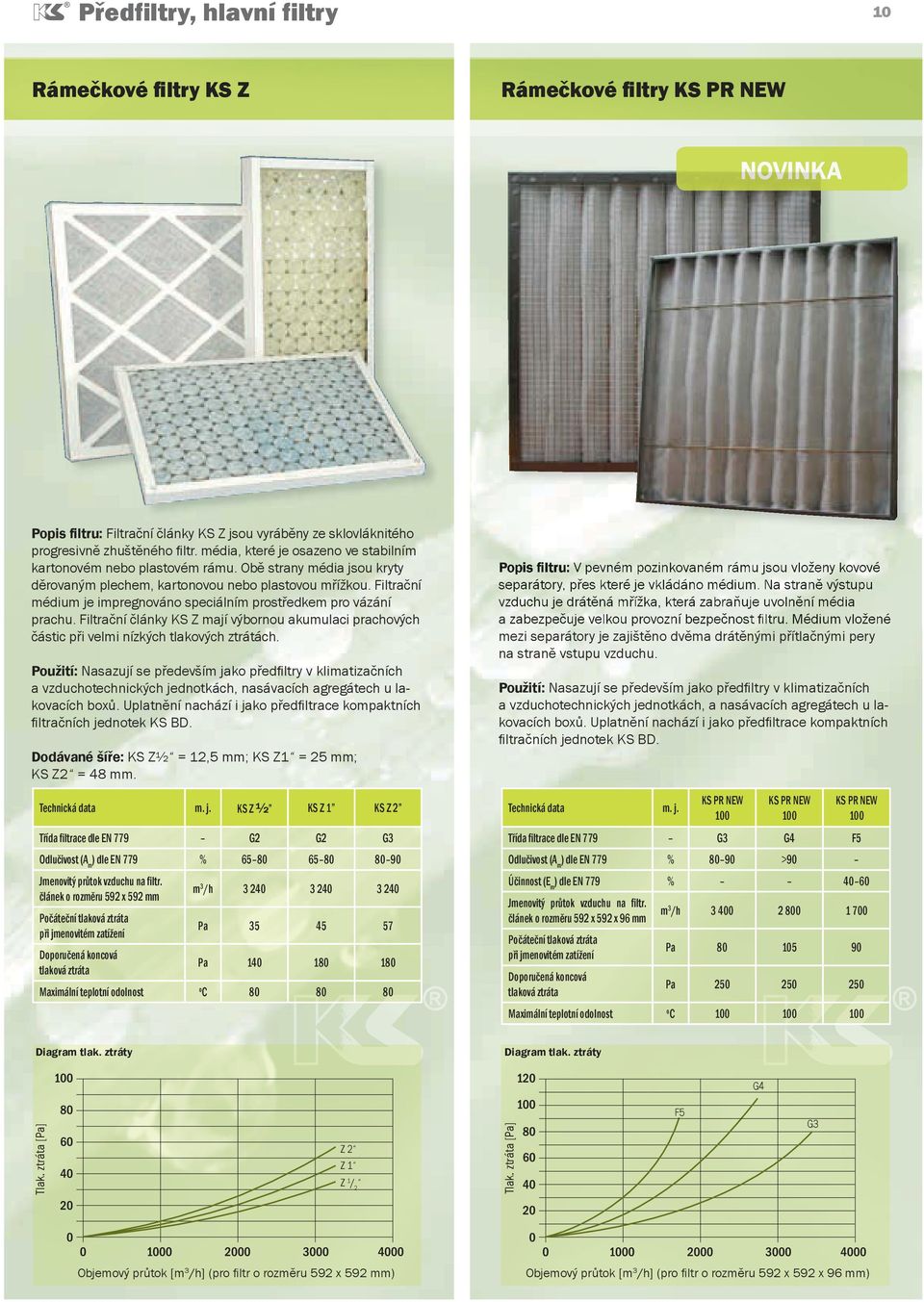

10 Předfiltry, hlavní filtry 10 Rámečkové filtry KS Z Rámečkové filtry KS PR NEW NOVINKA Popis filtru: Filtrační články KS Z jsou vyráběny ze sklovláknitého progresivně zhuštěného fi ltr. média, které je osazeno ve stabilním kartonovém nebo plastovém rámu. Obě strany média jsou kryty děrovaným plechem, kartonovou nebo plastovou mřížkou. Filtrační médium je impregnováno speciálním prostředkem pro vázání prachu. Filtrační články KS Z mají výbornou akumulaci prachových částic při velmi nízkých tlakových ztrátách. Použití: Nasazují se především jako předfi ltry v klimatizačních a vzduchotechnických jednotkách, nasávacích agregátech u lakovacích boxů. Uplatnění nachází i jako předfi ltrace kompaktních fi ltračních jednotek KS BD. Dodávané šíře: KS Z½ = 12,5 mm; KS Z1 = 25 mm; KS Z2 = 48 mm. Technická data m. j. KS Z ½ KS Z 1 KS Z 2 Třída filtrace dle EN 779 G2 G2 G3 Odlučivost (A m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr. článek o rozměru 592 x 592 mm m 3 /h Pa Doporučená koncová tlaková ztráta Pa C Popis filtru: V pevném pozinkovaném rámu jsou vloženy kovové separátory, přes které je vkládáno médium. Na straně výstupu vzduchu je drátěná mřížka, která zabraňuje uvolnění média a zabezpečuje velkou provozní bezpečnost fi ltru. Médium vložené mezi separátory je zajištěno dvěma drátěnými přítlačnými pery na straně vstupu vzduchu. Použití: Nasazují se především jako předfi ltry v klimatizačních a vzduchotechnických jednotkách, a nasávacích agregátech u lakovacích boxů. Uplatnění nachází i jako předfi ltrace kompaktních fi ltračních jednotek KS BD. Technická data m. j. KS PR NEW 100 KS PR NEW 100 KS PR NEW 100 Třída filtrace dle EN 779 G3 G4 F5 Odlučivost (A m ) dle EN 779 % >90 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr. článek o rozměru 592 x 592 x 96 mm m 3 /h Pa Doporučená koncová tlaková ztráta Pa C G4 Z 2 Z 1 Z 1 / 2 F5 G3 Objemový průtok [m 3 /h] (pro fi ltr o rozměru 592 x 592 mm) Objemový průtok [m 3 /h] (pro fi ltr o rozměru 592 x 592 x 96 mm)

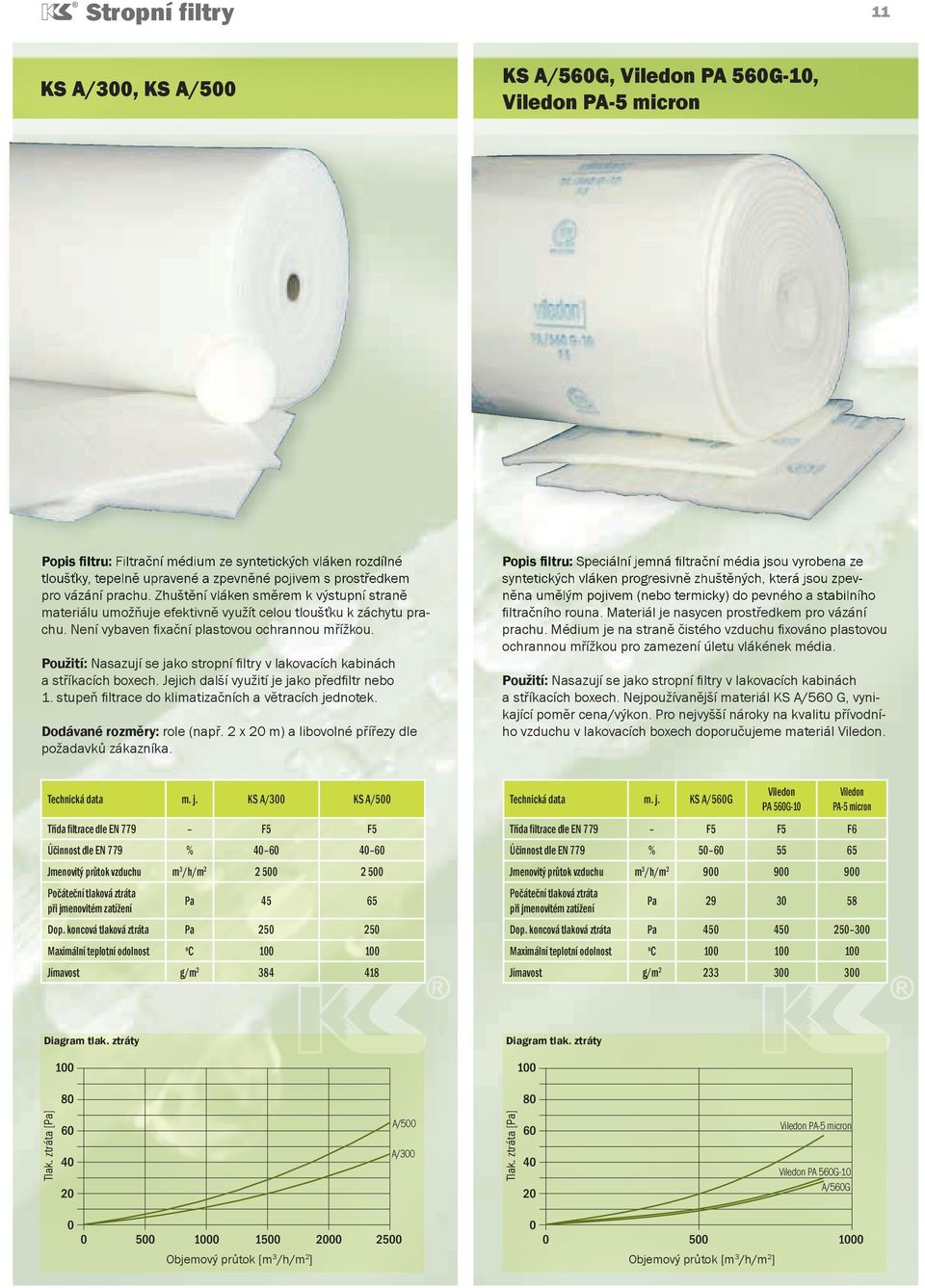

11 Stropní filtry 11 KS A/300, KS A/500 KS A/560G, Viledon PA 560G-10, Viledon PA-5 micron Popis filtru: Filtrační médium ze syntetických vláken rozdílné tloušťky, tepelně upravené a zpevněné pojivem s prostředkem pro vázání prachu. Zhuštění vláken směrem k výstupní straně materiálu umožňuje efektivně využít celou tloušťku k záchytu prachu. Není vybaven fi xační plastovou ochrannou mřížkou. Použití: Nasazují se jako stropní fi ltry v lakovacích kabinách a stříkacích boxech. Jejich další využití je jako předfi ltr nebo 1. stupeň fi ltrace do klimatizačních a větracích jednotek. Dodávané rozměry: role (např. 2 x 20 m) a libovolné přířezy dle požadavků zákazníka. Popis filtru: Speciální jemná fi ltrační média jsou vyrobena ze syntetických vláken progresivně zhuštěných, která jsou zpevněna umělým pojivem (nebo termicky) do pevného a stabilního fi ltračního rouna. Materiál je nasycen prostředkem pro vázání prachu. Médium je na straně čistého vzduchu fi xováno plastovou ochrannou mřížkou pro zamezení úletu vlákének média. Použití: Nasazují se jako stropní fi ltry v lakovacích kabinách a stříkacích boxech. Nejpoužívanější materiál KS A/560 G, vynikající poměr cena/výkon. Pro nejvyšší nároky na kvalitu přívodního vzduchu v lakovacích boxech doporučujeme materiál Viledon. Technická data m. j. KS A/300 KS A/500 Třída filtrace dle EN 779 F5 F5 Účinnost dle EN 779 % Jmenovitý průtok vzduchu m 3 /h/m Pa Dop. koncová tlaková ztráta Pa C Jímavost g/m Technická data m. j. KS A/560G Viledon PA 560G-10 Viledon PA-5 micron Třída filtrace dle EN 779 F5 F5 F6 Účinnost dle EN 779 % Jmenovitý průtok vzduchu m 3 /h/m Pa Dop. koncová tlaková ztráta Pa C Jímavost g/m A/500 A/300 Viledon PA-5 micron Viledon PA 560G-10 A/560G Objemový průtok [m 3 /h/m 2 ] Objemový průtok [m 3 /h/m 2 ]

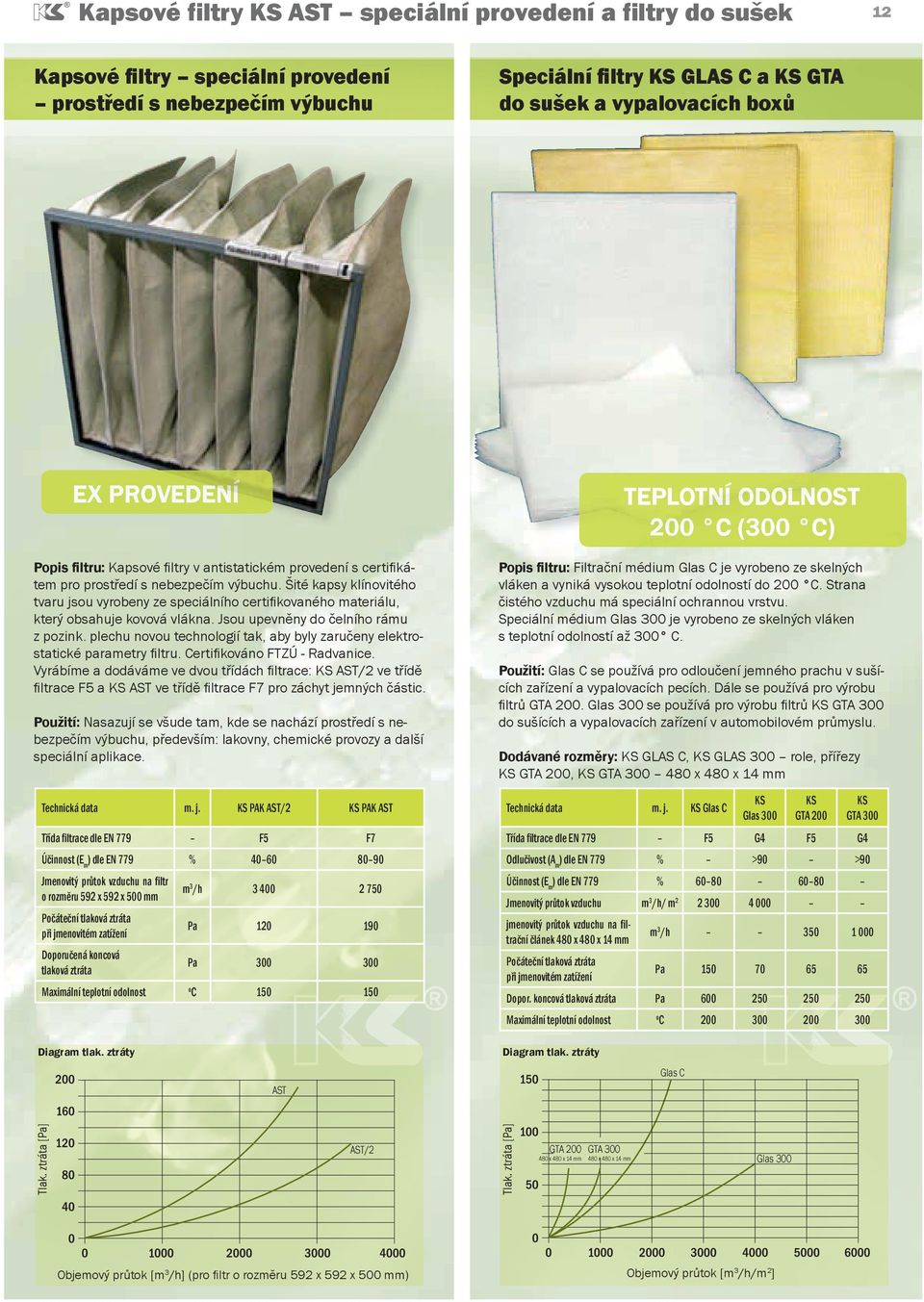

12 Kapsové filtry KS AST speciální provedení a filtry do sušek 12 Kapsové filtry speciální provedení prostředí s nebezpečím výbuchu Speciální filtry KS GLAS C a KS GTA do sušek a vypalovacích boxů EX PROVEDENÍ Popis filtru: Kapsové fi ltry v antistatickém provedení s certifi kátem pro prostředí s nebezpečím výbuchu. Šité kapsy klínovitého tvaru jsou vyrobeny ze speciálního certifi kovaného materiálu, který obsahuje kovová vlákna. Jsou upevněny do čelního rámu z pozink. plechu novou technologií tak, aby byly zaručeny elektrostatické parametry fi ltru. Certifi kováno FTZÚ - Radvanice. Vyrábíme a dodáváme ve dvou třídách fi ltrace: KS AST/2 ve třídě fi ltrace F5 a KS AST ve třídě fi ltrace F7 pro záchyt jemných částic. Použití: Nasazují se všude tam, kde se nachází prostředí s nebezpečím výbuchu, především: lakovny, chemické provozy a další speciální aplikace. Technická data m. j. KS PAK AST/2 KS PAK AST Třída filtrace dle EN 779 F5 F7 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr o rozměru 592 x 592 x 500 mm m 3 /h Pa Doporučená koncová tlaková ztráta Pa C Technická data m. j. KS Glas C TEPLOTNÍ ODOLNOST 200 C (300 C) Popis filtru: Filtrační médium Glas C je vyrobeno ze skelných vláken a vyniká vysokou teplotní odolností do 200 C. Strana čistého vzduchu má speciální ochrannou vrstvu. Speciální médium Glas 300 je vyrobeno ze skelných vláken s teplotní odolností až 300 C. Použití: Glas C se používá pro odloučení jemného prachu v sušících zařízení a vypalovacích pecích. Dále se používá pro výrobu fi ltrů GTA 200. Glas 300 se používá pro výrobu fi ltrů KS GTA 300 do sušících a vypalovacích zařízení v automobilovém průmyslu. Dodávané rozměry: KS GLAS C, KS GLAS 300 role, přířezy KS GTA 200, KS GTA x 480 x 14 mm KS Glas 300 KS GTA 200 KS GTA 300 Třída filtrace dle EN 779 F5 G4 F5 G4 Odlučivost (A m ) dle EN 779 % >90 >90 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu m 3 /h/ m jmenovitý průtok vzduchu na filtrační článek 480 x 480 x 14 mm m 3 /h Pa Dopor. koncová tlaková ztráta Pa C Glas C AST AST/2 GTA x 480 x 14 mm GTA x 480 x 14 mm Glas 300 Objemový průtok [m 3 /h] (pro fi ltr o rozměru 592 x 592 x 500 mm) Objemový průtok [m 3 /h/m 2 ]

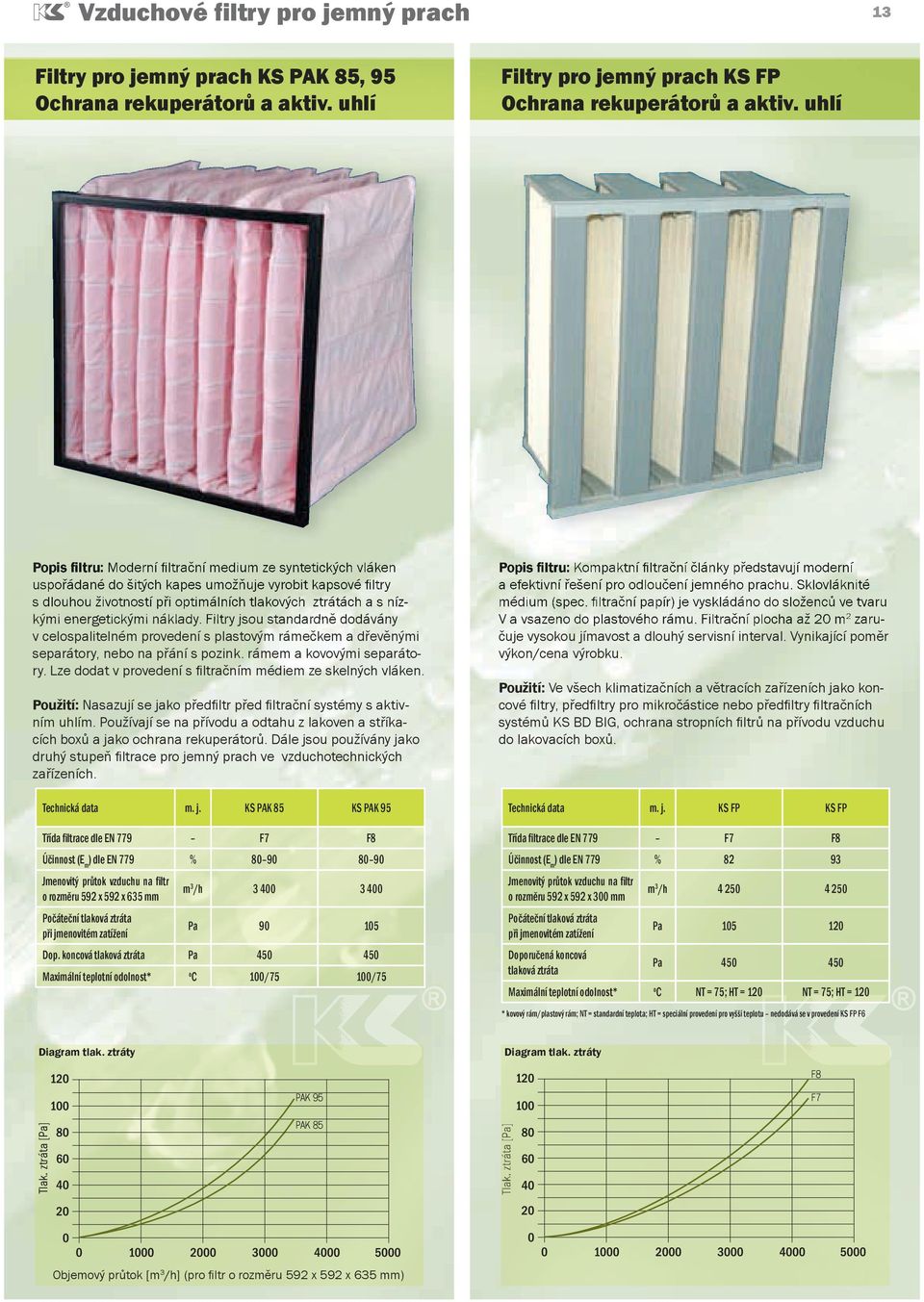

13 Vzduchové filtry pro jemný prach 13 Filtry pro jemný prach KS PAK 85, 95 Ochrana rekuperátorů a aktiv. uhlí Filtry pro jemný prach KS FP Ochrana rekuperátorů a aktiv. uhlí Popis filtru: Moderní fi ltrační medium ze syntetických vláken uspořádané do šitých kapes umožňuje vyrobit kapsové fi ltry s dlouhou životností při optimálních tlakových ztrátách a s nízkými energetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a dřevěnými separátory, nebo na přání s pozink. rámem a kovovými separátory. Lze dodat v provedení s fi ltračním médiem ze skelných vláken. Použití: Nasazují se jako předfi ltr před fi ltrační systémy s aktivním uhlím. Používají se na přívodu a odtahu z lakoven a stříkacích boxů a jako ochrana rekuperátorů. Dále jsou používány jako druhý stupeň fi ltrace pro jemný prach ve vzduchotechnických zařízeních. Technická data m. j. KS PAK 85 KS PAK 95 Třída filtrace dle EN 779 F7 F8 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr o rozměru 592 x 592 x 635 mm m 3 /h Pa Dop. koncová tlaková ztráta Pa Maximální teplotní odolnost* o C 100/75 100/75 Popis filtru: Kompaktní fi ltrační články představují moderní a efektivní řešení pro odloučení jemného prachu. Sklovláknité médium (spec. fi ltrační papír) je vyskládáno do složenců ve tvaru V a vsazeno do plastového rámu. Filtrační plocha až 20 m 2 čuje vysokou jímavost a dlouhý servisní interval. Vynikající poměr zaruvýkon/cena výrobku. Použití: Ve všech klimatizačních a větracích zařízeních jako koncové fi ltry, předfi ltry pro mikročástice nebo předfi ltry fi ltračních systémů KS BD BIG, ochrana stropních fi ltrů na přívodu vzduchu do lakovacích boxů. Technická data m. j. KS FP KS FP Třída filtrace dle EN 779 F7 F8 Účinnost (E m ) dle EN 779 % Jmenovitý průtok vzduchu na filtr o rozměru 592 x 592 x 300 mm m 3 /h Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost* o C NT = 75; HT = 120 NT = 75; HT = 120 * kovový rám/plastový rám; NT = standardní teplota; HT = speciální provedení pro vyšší teplotu nedodává se v provedení KS FP F6 F8 PAK 95 F7 PAK 85 Objemový průtok [m 3 /h] (pro fi ltr o rozměru 592 x 592 x 635 mm)

14 Adsorpční filtry s aktivním uhlím 14 Aktivní uhlí pro záchyt organických uhlovodíků Filtrační systémy s akt. uhlím KS KOPA Neimpregnované aktivní uhlí Popis: Aktivní uhlí je dodáváno v základní modifi kaci jako válcovité granule o průměru 3 4 mm a délce 4 8 mm. Vysoká odolnost proti oděrům, ideální pro adsorpci organických uhlovodíků a zápachů. Základní technické údaje o granulovaném AU kvalitativního standardu SC 40: Vzhled tvarované uhlí, granule, průměr cca 4 mm Hustota po setřesení ± 25 kg/m 3 Jodové číslo min mg/g Obsah vody při balení % max. Adsorpce CCI % min. Balení pytle po 25 kg, Big Bag po 500 kg Možnost regenerace ano tepelná reaktivace Oblast nasazení: Pro použití v systémech KS KOPA, KS BD, fi ltračních kazetách, odtazích z lakoven a stříkacích boxů. Dále v systémech pro odloučení těkavých organických složek z ovzduší a plynů. Rozdělení dle schopnosti adsorpce: Skupina č. 1 Velmi dobrá adsorpce: adsorpční kapacita hmotnosti AU % (toluen, xylen, benzín, fenoly, benzen, chloroform, perchloretylen, styren, acetáty, kerosin, terpentýn, zápachy z kuchyní, udíren a masné výroby, škodliviny ze svařování, pachy z ČOV, tělesné pachy, škodliviny z lepení a pájení, rozpouštědla, tabákový kouř, nemocniční pachy, dezinfekční prostředky, benzol) Skupina č. 2 Dobrá adsorpce: adsorpční kapacita hmotnosti AU % (éter, anestetika, aceton, methylalkohol, fosgen, acetáty, smogové plyny) Skupina č. 3 Velmi malá adsorpční schopnost: adsorpční kapacita hmotnosti AU 3 8 % (akrolein, etan, propan, etylén, chlor, metan, čpavek, formaldehyd, oxid uhličitý) Pozn.: je nutné nasadit speciální impregnované AU. Impregnované aktivní uhlí Balení pytle nebo soudky po kg Možnost regenerace ne Popis: Impregnované zrnité nebo granulované aktivní uhlí se nasazuje k adsorpci takových plynů a par, které jsou standardním aktivním uhlím adsorbovány velmi málo nebo vůbec. Jedná se o nízkomolekulární a polární látky s nízkou koncentrací a toxickými účinky. Složitou chemickou reakcí škodlivé látky s impregnantem dochází k odstraňování látky ze vzduchu škodlivé plyny se chemicky váží na impregnant v aktivním uhlí (chemisorpce). Musí-li se současně v jednom zařízení odlučovat různé škodlivé látky, je třeba navrhnout vícestupňové fi ltrační zařízení s různě impregnovaným aktivním uhlím. Popis systému: Filtrační systém KS KOPA se skládá z ukládacího rámu a z fi ltračních patron naplněných aktivním uhlím. Filtrační patrona je vyrobena ze dvou válců děrovaného plechu, které jsou těsně spojeny víky po obou stranách. Vrchní víko je odnímatelné a slouží pro potřebu výměny zaneseného adsorbentu. Povrchová úprava všech dílů je pozink nebo nerez. Nasycenost aktivního uhlí se sleduje váhovou metodou pravidelným vážením patron. Pro vysoké průtoky se používají patrony typ KS KOPA-BIG Použití: Odtahy z lakoven, odloučení zápachu z kuchyní a grilů, adsorpce kerosinu v letištních halách, odtahy ze svařování, adsorpce škodlivin z pájení, průmyslové škodliviny z chemického a elektrotechnického průmyslu, smogové plyny, jaderná energetika. Použité aktivní uhlí: Neimpregnované granulové vysoce kvalitní aktivní uhlí, dle požadavků také impregnované AU. Možnost regenerace: Ano, použité aktivní uhlí je podrobeno tzv. tepelné reaktivaci (obnovení účinnosti). Nasycené impregnované aktivní uhlí nelze reaktivovat. Technické parametry: Označení fi ltru KS KOPA 16 Rozměr jednotky x 610 x 457 mm Průměr patrony (vnější) mm Průtočné množství vzduchu max m 3 /h Tlaková diference Pa (v průběhu sycení sorbentu se nemění) Počet patron ks Množství AU v jednotce kg (minimální množství) Technická data m. j. KS KOPA 450 KS KOPA 625 KS KOPA BIG Průtočné množství m 3 /h do 190 do Tlaková ztráta Pa do 130 do Průměr patrony (vnější) mm Délka patrony mm Náplň aktivního uhlí kg 2 2,8 23 Hmotnost patrony včetně AU kg 3,45 4,8 29,5 Adsorpční kapacita pro C x H y % max. 25 % max. 25 % max. 25 %

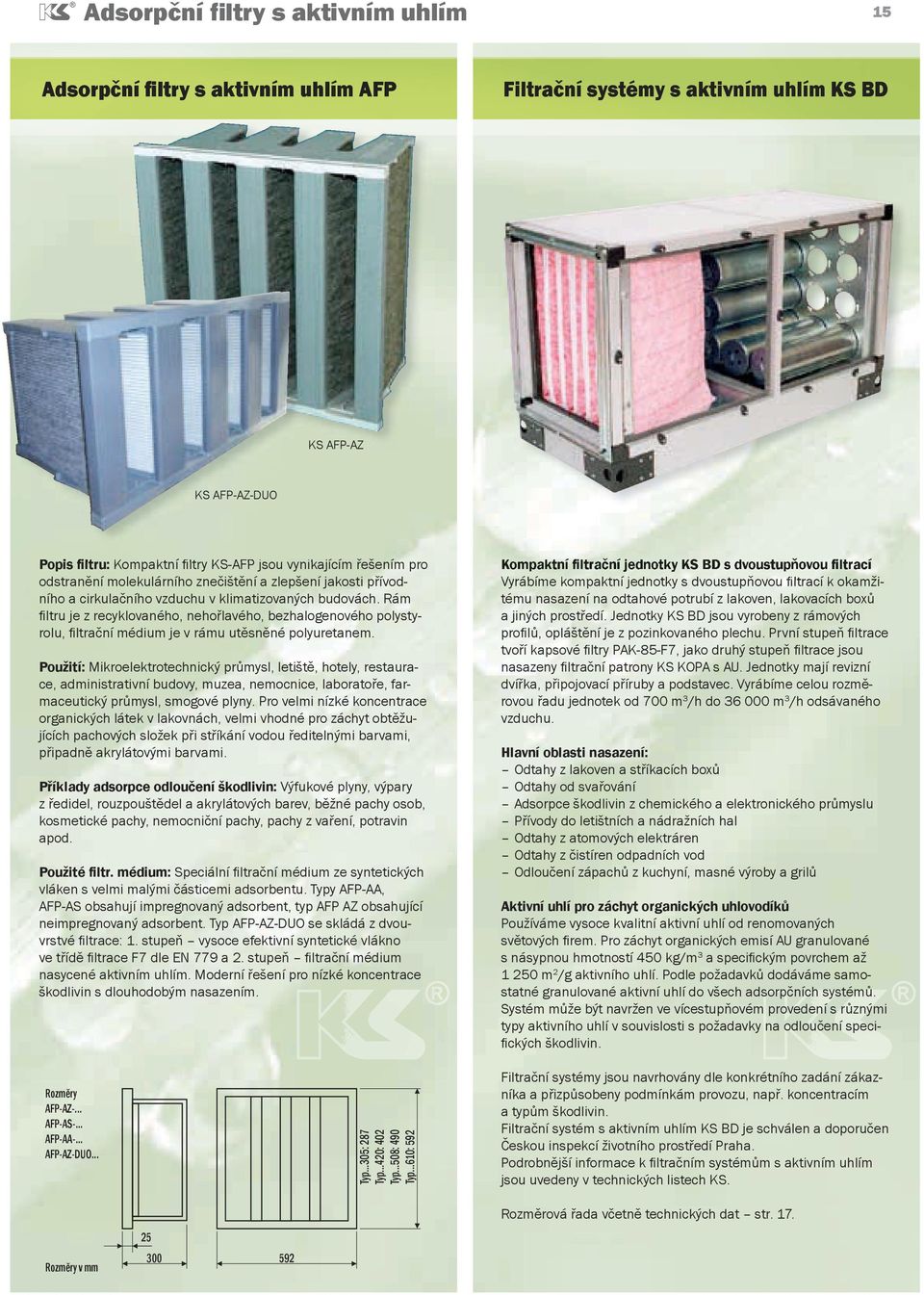

15 Adsorpční filtry s aktivním uhlím 15 Adsorpční filtry s aktivním uhlím AFP Filtrační systémy s aktivním uhlím KS BD KS AFP-AZ KS AFP-AZ-DUO Popis filtru: Kompaktní fi ltry KS-AFP jsou vynikajícím řešením pro odstranění molekulárního znečištění a zlepšení jakosti přívodního a cirkulačního vzduchu v klimatizovaných budovách. Rám fi ltru je z recyklovaného, nehořlavého, bezhalogenového polystyrolu, fi ltrační médium je v rámu utěsněné polyuretanem. Použití: Mikroelektrotechnický průmysl, letiště, hotely, restaurace, administrativní budovy, muzea, nemocnice, laboratoře, farmaceutický průmysl, smogové plyny. Pro velmi nízké koncentrace organických látek v lakovnách, velmi vhodné pro záchyt obtěžujících pachových složek při stříkání vodou ředitelnými barvami, připadně akrylátovými barvami. Příklady adsorpce odloučení škodlivin: Výfukové plyny, výpary z ředidel, rouzpouštědel a akrylátových barev, běžné pachy osob, kosmetické pachy, nemocniční pachy, pachy z vaření, potravin apod. Použité filtr. médium: Speciální fi ltrační médium ze syntetických vláken s velmi malými částicemi adsorbentu. Typy AFP-AA, AFP-AS obsahují impregnovaný adsorbent, typ AFP AZ obsahující neimpregnovaný adsorbent. Typ AFP-AZ-DUO se skládá z dvouvrstvé fi ltrace: 1. stupeň vysoce efektivní syntetické vlákno ve třídě fi ltrace F7 dle EN 779 a 2. stupeň fi ltrační médium nasycené aktivním uhlím. Moderní řešení pro nízké koncentrace škodlivin s dlouhodobým nasazením. Kompaktní filtrační jednotky KS BD s dvoustupňovou filtrací Vyrábíme kompaktní jednotky s dvoustupňovou fi ltrací k okamžitému nasazení na odtahové potrubí z lakoven, lakovacích boxů a jiných prostředí. Jednotky KS BD jsou vyrobeny z rámových profi lů, opláštění je z pozinkovaného plechu. První stupeň fi ltrace tvoří kapsové fi ltry PAK-85-F7, jako druhý stupeň fi ltrace jsou nasazeny fi ltrační patrony KS KOPA s AU. Jednotky mají revizní dvířka, připojovací příruby a podstavec. Vyrábíme celou rozměrovou řadu jednotek od 700 m 3 /h do m 3 /h odsávaného vzduchu. Hlavní oblasti nasazení: Odtahy z lakoven a stříkacích boxů Odtahy od svařování Adsorpce škodlivin z chemického a elektronického průmyslu Přívody do letištních a nádražních hal Odtahy z atomových elektráren Odtahy z čistíren odpadních vod Odloučení zápachů z kuchyní, masné výroby a grilů Aktivní uhlí pro záchyt organických uhlovodíků Používáme vysoce kvalitní aktivní uhlí od renomovaných světových fi rem. Pro záchyt organických emisí AU granulované s násypnou hmotností 450 kg/m 3 a specifi ckým povrchem až m 2 /g aktivního uhlí. Podle požadavků dodáváme samostatné granulované aktivní uhlí do všech adsorpčních systémů. Systém může být navržen ve vícestupňovém provedení s různými typy aktivního uhlí v souvislosti s požadavky na odloučení specifi ckých škodlivin. Rozměry AFP-AZ-... AFP-AS-... AFP-AA-... AFP-AZ-DUO... Typ...305: 287 Typ...420: 402 Typ...508: 490 Typ...610: 592 Filtrační systémy jsou navrhovány dle konkrétního zadání zákazníka a přizpůsobeny podmínkám provozu, např. koncentracím a typům škodlivin. Filtrační systém s aktivním uhlím KS BD je schválen a doporučen Českou inspekcí životního prostředí Praha. Podrobnější informace k fi ltračním systémům s aktivním uhlím jsou uvedeny v technických listech KS. Rozměry v mm Rozměrová řada včetně technických dat str. 17.

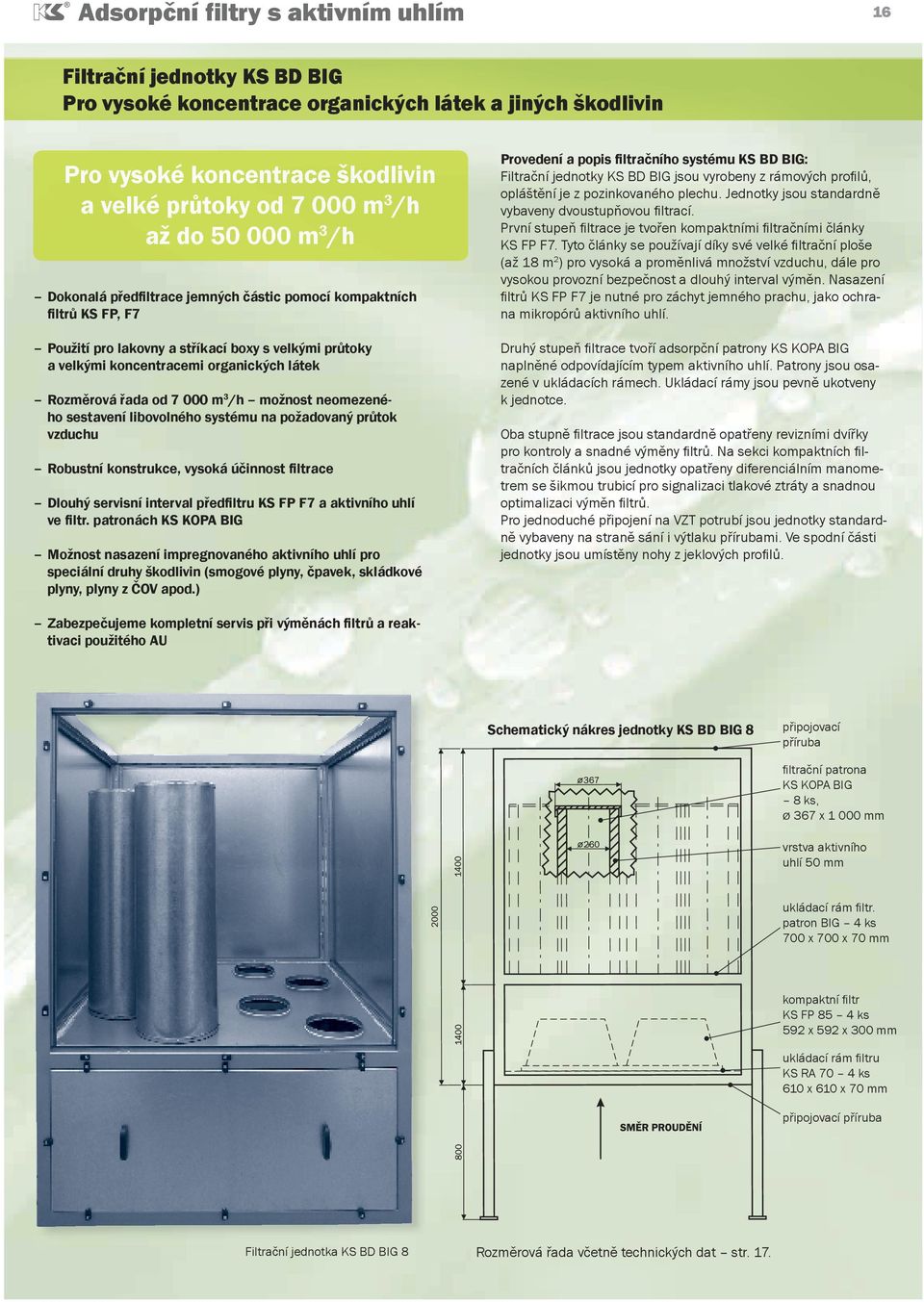

16 Adsorpční filtry s aktivním uhlím 16 Filtrační jednotky KS BD BIG Pro vysoké koncentrace organických látek a jiných škodlivin Pro vysoké koncentrace škodlivin a velké průtoky od m 3 /h až do m 3 /h Dokonalá předfiltrace jemných částic pomocí kompaktních filtrů KS FP, F7 Použití pro lakovny a stříkací boxy s velkými průtoky a velkými koncentracemi organických látek Rozměrová řada od m 3 /h možnost neomezeného sestavení libovolného systému na požadovaný průtok vzduchu Robustní konstrukce, vysoká účinnost filtrace Dlouhý servisní interval předfiltru KS FP F7 a aktivního uhlí ve filtr. patronách KS KOPA BIG Možnost nasazení impregnovaného aktivního uhlí pro speciální druhy škodlivin (smogové plyny, čpavek, skládkové plyny, plyny z ČOV apod.) Provedení a popis filtračního systému KS BD BIG: Filtrační jednotky KS BD BIG jsou vyrobeny z rámových profi lů, opláštění je z pozinkovaného plechu. Jednotky jsou standardně vybaveny dvoustupňovou fi ltrací. První stupeň fi ltrace je tvořen kompaktními fi ltračními články KS FP F7. Tyto články se používají díky své velké fi ltrační ploše (až 18 m 2 ) pro vysoká a proměnlivá množství vzduchu, dále pro vysokou provozní bezpečnost a dlouhý interval výměn. Nasazení fi ltrů KS FP F7 je nutné pro záchyt jemného prachu, jako ochrana mikropórů aktivního uhlí. Druhý stupeň fi ltrace tvoří adsorpční patrony KS KOPA BIG naplněné odpovídajícím typem aktivního uhlí. Patrony jsou osazené v ukládacích rámech. Ukládací rámy jsou pevně ukotveny k jednotce. Oba stupně fi ltrace jsou standardně opatřeny revizními dvířky pro kontroly a snadné výměny fi ltrů. Na sekci kompaktních fi l- tračních článků jsou jednotky opatřeny diferenciálním manometrem se šikmou trubicí pro signalizaci tlakové ztráty a snadnou optimalizaci výměn fi ltrů. Pro jednoduché připojení na VZT potrubí jsou jednotky standardně vybaveny na straně sání i výtlaku přírubami. Ve spodní části jednotky jsou umístěny nohy z jeklových profi lů. Zabezpečujeme kompletní servis při výměnách filtrů a reaktivaci použitého AU Schematický nákres jednotky KS BD BIG 8 připojovací příruba fi ltrační patrona KS KOPA BIG 8 ks, Ø 367 x mm vrstva aktivního uhlí 50 mm ukládací rám fi ltr. patron BIG 4 ks 700 x 700 x 70 mm kompaktní fi ltr KS FP 85 4 ks 592 x 592 x 300 mm ukládací rám fi ltru KS RA 70 4 ks 610 x 610 x 70 mm připojovací příruba Filtrační jednotka KS BD BIG 8 Rozměrová řada včetně technických dat str. 17.

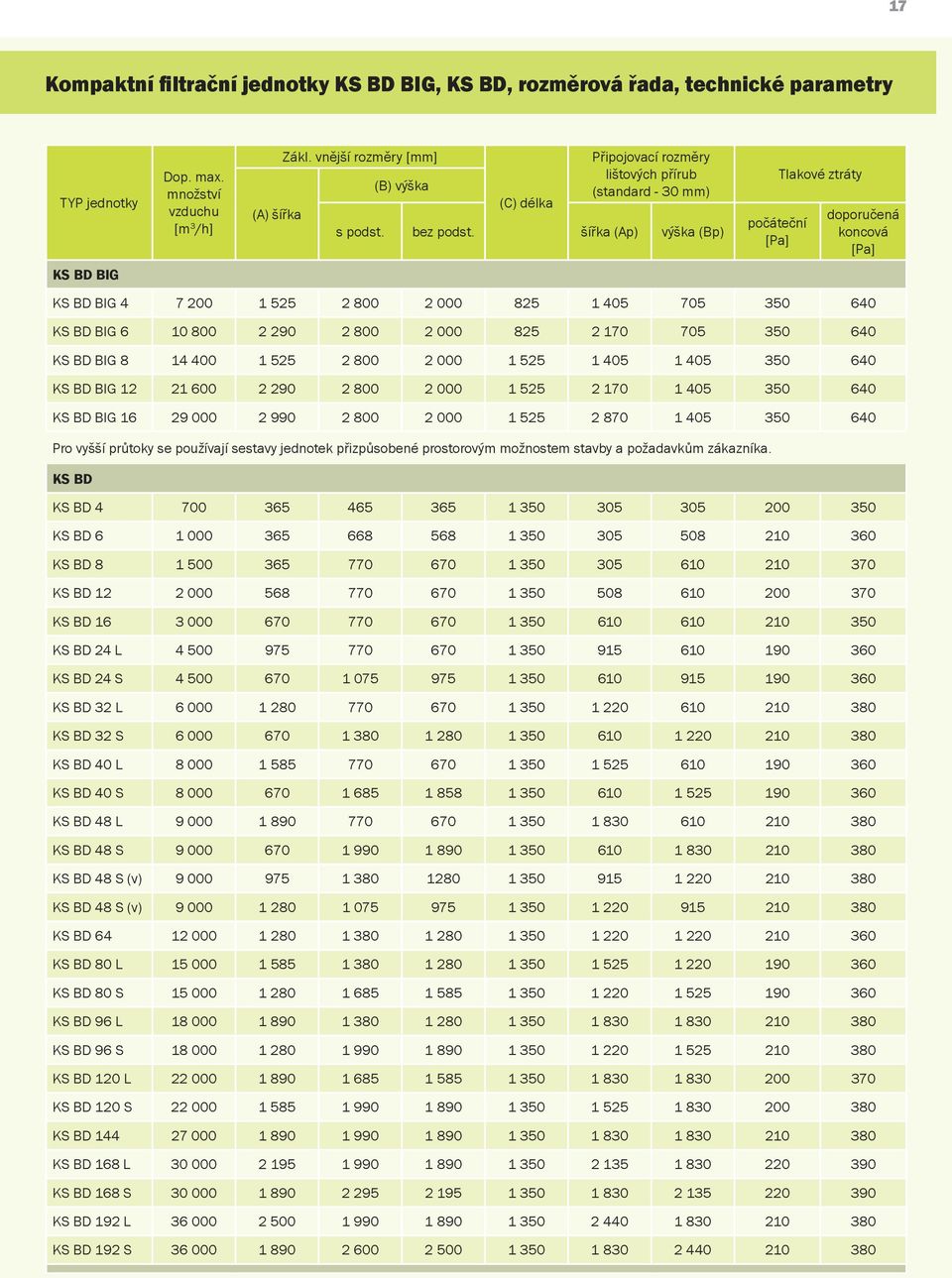

17 17 Kompaktní filtrační jednotky KS BD BIG, KS BD, rozměrová řada, technické parametry TYP jednotky Dop. max. množství vzduchu [m 3 /h] (A) šířka Zákl. vnější rozměry [mm] (B) výška (C) délka Připojovací rozměry lištových přírub (standard - 30 mm) s podst. bez podst. šířka (Ap) výška (Bp) počáteční [Pa] Tlakové ztráty doporučená koncová [Pa] KS BD BIG KS BD BIG KS BD BIG KS BD BIG KS BD BIG KS BD BIG Pro vyšší průtoky se používají sestavy jednotek přizpůsobené prostorovým možnostem stavby a požadavkům zákazníka. KS BD KS BD KS BD KS BD KS BD KS BD KS BD 24 L KS BD 24 S KS BD 32 L KS BD 32 S KS BD 40 L KS BD 40 S KS BD 48 L KS BD 48 S KS BD 48 S (v) KS BD 48 S (v) KS BD KS BD 80 L KS BD 80 S KS BD 96 L KS BD 96 S KS BD 120 L KS BD 120 S KS BD KS BD 168 L KS BD 168 S KS BD 192 L KS BD 192 S

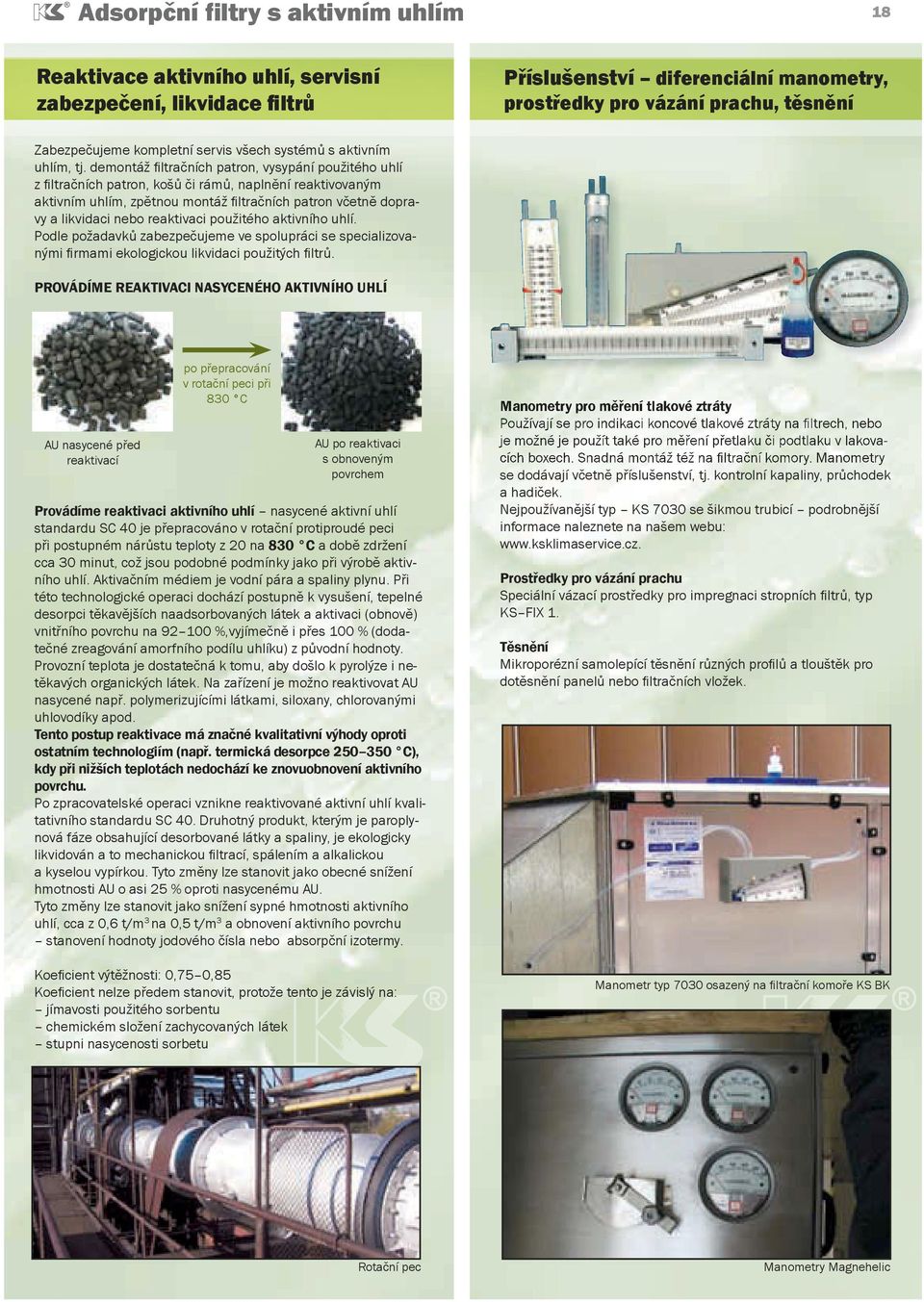

18 Adsorpční filtry s aktivním uhlím 18 Reaktivace aktivního uhlí, servisní zabezpečení, likvidace filtrů Příslušenství diferenciální manometry, prostředky pro vázání prachu, těsnění Zabezpečujeme kompletní servis všech systémů s aktivním uhlím, tj. demontáž fi ltračních patron, vysypání použitého uhlí z fi ltračních patron, košů či rámů, naplnění reaktivovaným aktivním uhlím, zpětnou montáž fi ltračních patron včetně dopravy a likvidaci nebo reaktivaci použitého aktivního uhlí. Podle požadavků zabezpečujeme ve spolupráci se specializovanými fi rmami ekologickou likvidaci použitých fi ltrů. PROVÁDÍME REAKTIVACI NASYCENÉHO AKTIVNÍHO UHLÍ AU nasycené před reaktivací po přepracování v rotační peci při 830 C AU po reaktivaci s obnoveným povrchem Provádíme reaktivaci aktivního uhlí nasycené aktivní uhlí standardu SC 40 je přepracováno v rotační protiproudé peci při postupném nárůstu teploty z 20 na 830 C a době zdržení cca 30 minut, což jsou podobné podmínky jako při výrobě aktivního uhlí. Aktivačním médiem je vodní pára a spaliny plynu. Při této technologické operaci dochází postupně k vysušení, tepelné desorpci těkavějších naadsorbovaných látek a aktivaci (obnově) vnitřního povrchu na %,vyjímečně i přes 100 % (dodatečné zreagování amorfního podílu uhlíku) z původní hodnoty. Provozní teplota je dostatečná k tomu, aby došlo k pyrolýze i netěkavých organických látek. Na zařízení je možno reaktivovat AU nasycené např. polymerizujícími látkami, siloxany, chlorovanými uhlovodíky apod. Tento postup reaktivace má značné kvalitativní výhody oproti ostatním technologiím (např. termická desorpce C), kdy při nižších teplotách nedochází ke znovuobnovení aktivního povrchu. Po zpracovatelské operaci vznikne reaktivované aktivní uhlí kvalitativního standardu SC 40. Druhotný produkt, kterým je paroplynová fáze obsahující desorbované látky a spaliny, je ekologicky likvidován a to mechanickou fi ltrací, spálením a alkalickou a kyselou vypírkou. Tyto změny lze stanovit jako obecné snížení hmotnosti AU o asi 25 % oproti nasycenému AU. Tyto změny lze stanovit jako snížení sypné hmotnosti aktivního uhlí, cca z 0,6 t/m 3 na 0,5 t/m 3 a obnovení aktivního povrchu stanovení hodnoty jodového čísla nebo absorpční izotermy. Koefi cient výtěžnosti: 0,75 0,85 Koefi cient nelze předem stanovit, protože tento je závislý na: jímavosti použitého sorbentu chemickém složení zachycovaných látek stupni nasycenosti sorbetu Manometry pro měření tlakové ztráty Používají se pro indikaci koncové tlakové ztráty na fi ltrech, nebo je možné je použít také pro měření přetlaku či podtlaku v lakovacích boxech. Snadná montáž též na fi ltrační komory. Manometry se dodávají včetně příslušenství, tj. kontrolní kapaliny, průchodek a hadiček. Nejpoužívanější typ KS 7030 se šikmou trubicí podrobnější informace naleznete na našem webu: Prostředky pro vázání prachu Speciální vázací prostředky pro impregnaci stropních fi ltrů, typ KS FIX 1. Těsnění Mikroporézní samolepící těsnění různých profi lů a tlouštěk pro dotěsnění panelů nebo fi ltračních vložek. Manometr typ 7030 osazený na fi ltrační komoře KS BK Rotační pec Manometry Magnehelic

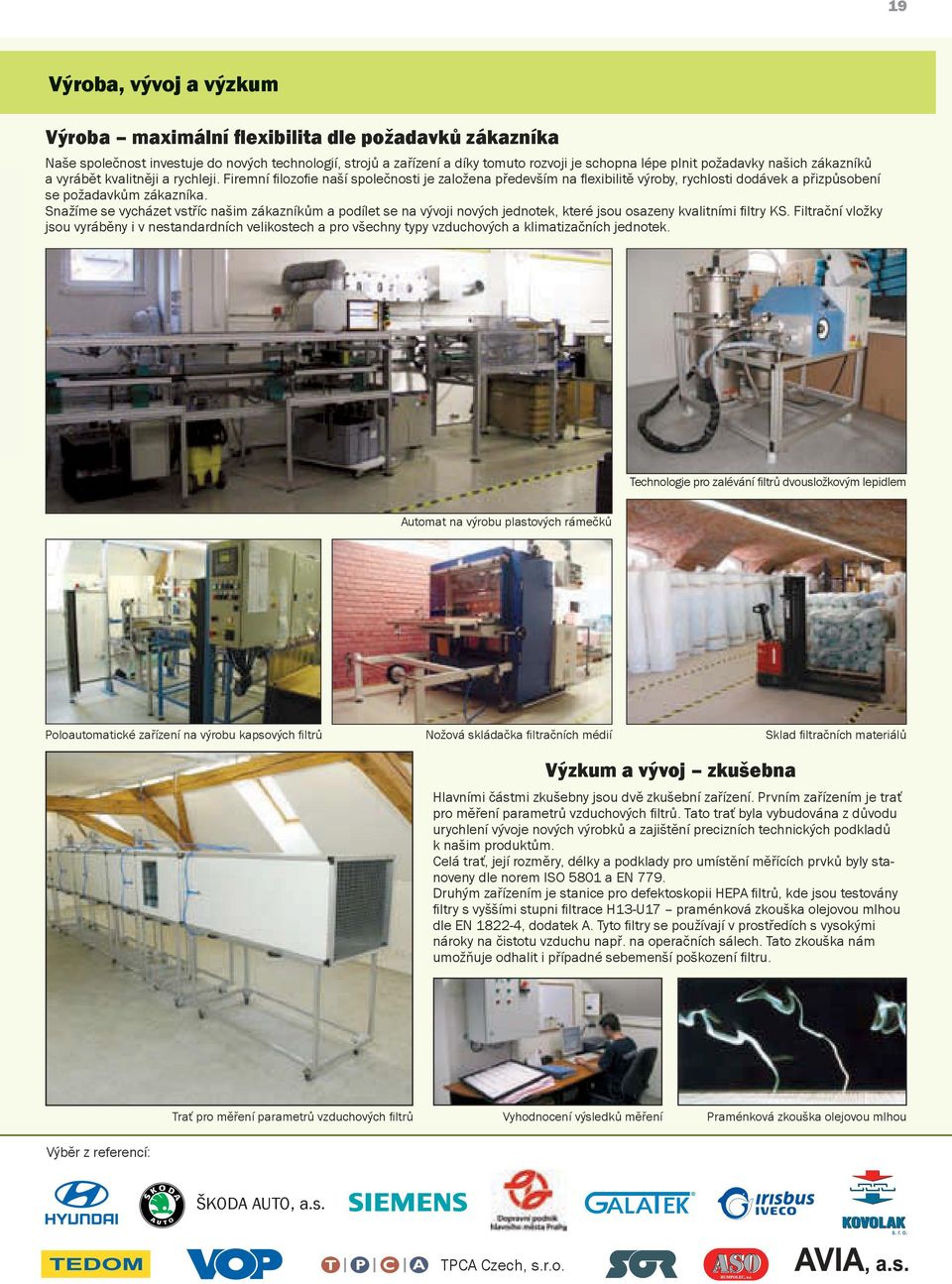

19 19 Výroba, vývoj a výzkum Výroba maximální flexibilita dle požadavků zákazníka Naše společnost investuje do nových technologií, strojů a zařízení a díky tomuto rozvoji je schopna lépe plnit požadavky našich zákazníků a vyrábět kvalitněji a rychleji. Firemní fi lozofi e naší společnosti je založena především na fl exibilitě výroby, rychlosti dodávek a přizpůsobení se požadavkům zákazníka. Snažíme se vycházet vstříc našim zákazníkům a podílet se na vývoji nových jednotek, které jsou osazeny kvalitními fi ltry KS. Filtrační vložky jsou vyráběny i v nestandardních velikostech a pro všechny typy vzduchových a klimatizačních jednotek. Technologie pro zalévání filtrů dvousložkovým lepidlem Automat na výrobu plastových rámečků Poloautomatické zařízení na výrobu kapsových fi ltrů Nožová skládačka fi ltračních médií Sklad fi ltračních materiálů Výzkum a vývoj zkušebna Hlavními částmi zkušebny jsou dvě zkušební zařízení. Prvním zařízením je trať pro měření parametrů vzduchových fi ltrů. Tato trať byla vybudována z důvodu urychlení vývoje nových výrobků a zajištění precizních technických podkladů k našim produktům. Celá trať, její rozměry, délky a podklady pro umístění měřících prvků byly stanoveny dle norem ISO 5801 a EN 779. Druhým zařízením je stanice pro defektoskopii HEPA fi ltrů, kde jsou testovány fi ltry s vyššími stupni fi ltrace H13-U17 praménková zkouška olejovou mlhou dle EN , dodatek A. Tyto fi ltry se používají v prostředích s vysokými nároky na čistotu vzduchu např. na operačních sálech. Tato zkouška nám umožňuje odhalit i případné sebemenší poškození fi ltru. Trať pro měření parametrů vzduchových fi ltrů Vyhodnocení výsledků měření Praménková zkouška olejovou mlhou Výběr z referencí: ŠKODA AUTO, a.s. TPCA Czech, s.r.o.
