1 1 NÁVOD K MONTÁŽI A OBSLUZE Obj. č.: Tento výrobek představuje stavebnici nf stereo koncového výkonového zesilovače o výkonu 2 x 40 W, která je určena pro používání v motorových vozidlech, jež mají palubní napětí 12 V= nebo 24 V =. V Návodu je přesně a podrobně popsán způsob sestavy a pokyny k dílčí i celkové kontrole při postupu prací. Také je podrobně uveden letovací předpis pro dokonalé provedení letovacích spojů. Pokyny, uvedené v tomto Návodu umožní provést sestavu stavebnice i méně zdatnému amatérovi. Po sestavení a oživení stavebnice je možno hotový výrobek umístit do vhodného pouzdra. K tomuto hotovému zesilovači lze na jeho vstup připojit nějaký zdroj audio signálu (předzesilovač apod.) a na výstup připojit reproduktory o minimální impedanci 2 Ω.

2 2 ÚVOD V tomto Návodu k montáži a obsluze jsou na první místě popsány pracovní postupy na sestavení jednotlivých stavebních prvků do jednoho funkčního celku a dále je včleněn do tohoto Návodu popis obsluhy již hotového přístroje, který byl vyroben v továrně. UPOZORNĚNÍ! Pro vlastnoručně sestavený přístroj z jednotlivých dodaných elektronických prvků a také pro hotový továrně sestavený, dokončený a vyzkoušený přístroj platí norma DIN VDE 0869, která je respektována nejen profesionálním výrobcem, ale musí být dodržována do všech detailů také soukromou osobou, která provedla sestavu přístroje z dodané stavebnice. Oba výrobci, jak profesionální tak i soukromý, jsou povinni při předání výrobku druhé osobě dodat ke svému výrobků všechny příslušné doklady, které stanovuje obchodní zákon a další příslušné předpisy (elektrické schéma zapojení, obsazovací plán, návod k obsluze, záruční list a případně další obrazové a písemné průvodní dokumenty) a u soukromé osoby na záručním listě podpis soukromého výrobce a datum dokončení sestavy přístroje. Hotový sestavený výrobek z dodané stavebnice musí být z hlediska elektrického provozu stejně bezpečný jako stejný tovární výrobek a za to ručí soukromý sestavovatel přístroje. PROVOZNÍ PODMÍNKY Hodnota elektrického napájecího napětí pro hotovou stavební sestavu přístroje musí odpovídat předepsané velikosti napájecího napětí. Reproduktory, které budou připojeny k hotové stavební sestavě přístroje musí mít velikost impedance nejméně 2 Ω a tato hodnota nesmí být menší! Při provádění sestavy přístroje je nutno dbát na to, aby měl elektrický přívodní napájecí kabel dostatečně veliký průřez žil. Do obvodu pro elektrické napájení přístroje (za elektrickým přívodním kabelem) musí být konstrukčně vložena pojistka o přiměřené velikosti a vhodné vypínací charakteristice. Při výměně vadné pojistky za novou pojistku je nutno přístroj bezpečně galvanicky odpojit od elektrického napájecího napětí! Poloha přístroje při jeho provozu je libovolná. Pro zajištění dlouhodobého provozu přístroje a pro dobrý odvod tepla z přístroje při jeho provozu je požadováno zajistit chladící těleso o přiměřené ploše. Dovolená teplota okolního prostředí (teplota místnosti) při provozu přístroje se smí pohybovat jen v mezích mezi 0 C až + 40 C. Teplota v žádném případě nesmí překročit tento stanovený teplotní interval! Větrací otvory na pouzdru přístroje nebo otvory pro větrák zabraňují přehřátí přístroje při jeho provozu a proto nesmí být zakryty žádnými předměty. Rovněž je nutno dodržet bezpečnou vzdálenost od přístroje při odkládání a skladování snadno zápalných a snadno hořlavých předmětů jako jsou hořlavé hmoty (např. líh, technický benzín na čistění skvrn apod.) papír, noviny a jiné podobné předměty. Přístroj je určen pro používání jen v suchých a čistých a bezprašných místnostech. Jestliže se bude na přístroji srážet vodní pára ve vodu, tak je nutno vyčkat až 2 hodiny, až se voda sama z přístroje vypaří. Zabraňte styku hotové stavební sestavy přístroje s vlhkostí, stříkající vodou a ochraňte přístroj před negativním vlivem vysoké teploty. Přístroj nesmí přijít do styku s lehce vznětlivými a zápalnými látkami a hořlavými kapalinami. Hotová stavební sestava přístroje a jednotlivé stavební díly nepatří do rukou dětí! Hotová stavební sestava přístroje smí být oživena a uvedena do provozu jen za dohledu zodpovědné, dospělé a vyškolené osoby nebo za přítomnosti a dohledu odborného elektrotechnického pracovníka. V živnostenských zařízeních je nutno bezpodmínečně dodržovat platné předpisy pro ochranu zdraví a bezpečnost při prací na elektrických zřízeních a další platné

3 3 bezpečnostní předpisy pro práci na výrobních prostředcích. Ve školách, vzdělávacích střediscích, v zájmových a svépomocných dílnách je dovolen provoz přístroje pouze za dozoru zodpovědných a vyškolených osob. Neprovozujte přístroj v okolním prostředí, kde se mohou vyskytovat nebo vyskytují hořlavé plyny, páry nebo prach. Jestliže nastane případ, že přístroj musí být opraven, tak při opravě použijte jen originální tovární náhradní díly od výrobce přístroje. Při použití jiných náhradních dílů než originálních pro opravu přístroje může dojít k vážnému věcnému poškození nebo k poškození zdraví osob. Opravu přístroje smí provést pouze autorizovaný elektrotechnický odborník. ÚČEL A URČENÍ POUŽITÍ PŘÍSTROJE Tento přístroj je určen pro zesílení nf signálů o malé úrovni okolo cca 40 db. Zesílení nf signálu může dosáhnout až 2 x 40 W na impedanci 2 Ω. Jiné použití přístroje, než je popsáno v předchozích odstavcích není dovoleno! BEZPEČNOSTNÍ UPOZORNĚNÍ Při obsluze přístroje, kdy přitom může dojít k dotyku s elektrickým napětím, je bezpodmínečně nutné přísně dodržovat platné bezpečnostní předpisy zvláště VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711a VDE Před otevřením přístroje nejprve vytáhněte zástrčku elektrického přívodního kabelu ze zásuvky elektrické sítě. Tím je zajištěno, že přístroj bude absolutně bez přítomnosti elektrického napětí. Stavební díly, hotová stavení sestava přístroje nebo přístroje smí se provozovat jen tehdy, když byly předtím zajištěny proti dotyku na živé části a umístěny do vhodného pouzdra. Ovšem během vestavby přístroje nebo jeho dílů do pouzdra musí být vlastní přístroj nebo stavební díly absolutně bez proudu. Před používáním pracovního nářadí a pracovních přípravků a pomůcek pro montáž na sestavě jednotlivých staveních dílů nebo při práci na stavební sestavě se nejprve přesvědčte, zda jsou tyto sestavy a stavební díly bez proudu a zda jsou měřící přístroje a další přístroje, potřebné pro práci řádně odpojeny od elektrické sítě. Rovněž se přesvědčte, zda nejsou v přístroji nebo jeho dílech ještě nabité kondenzátory. Ty musíte před zahájením montážních prací řádně vybít. U elektrického přívodního kabelu, který je spojen se stavebními díly nebo s přístroji, musí být změřen jeho izolační stav měřičem izolace. Při zjištění nějaké izolační chyby na tomto elektrickém kabelu musí být ihned přístroj vyřazen z provozu a tento vadný kabel vymontován a vyměněn nových kabelem. Při použití stavebních elektronických prvků nebo při montáži stavební sestavy přístroje musí být vždy striktně zachovány všechna technická data daného prvku nebo stavební ho dílu a předepsaná velikosti elektrických veličin. Tyto data a velikost elektrických veličin jsou uvedeny a vyjmenovány v technických podmínkách pro dané prvky nebo stavební díly. Jestliže soukromý uživatel hotové stavební sestavy přístroje nebo stavebních prvků nemá k dispozici přesné údaje o technických parametrech prvku nebo stavebního dílů a neví, které elektrické hodnoty platí pro prvky nebo stavební části nebo jaké přesné hodnoty musí byt přiloženy na vstupu přístroje nebo dílů a chybí mu potřebné znalosti o technických vlastnostech těchto stavebních prvků, tak musí požádat o radu nějakého autorizovaného elektrotechnického odborníka. Před oživením přístroje a jeho prvním uvedením do provozu obecně platí, že je naprosto nevyhnutelné provést úplné přezkoušení všech propojení, osazení desky jednotlivými stavebními prvky, zde jsou správě sesazeny jednotlivé stavební díly k sobě apod. A také je nutno uvážit, zda je Váš přístroj vhodný pro daný případ použití. V případě jakýchkoliv pochybností je naprosto nezbytné a bezpodmínečně nutné, abyste se s dotazy a žádostí o vysvětlení technické stránky věci obrátili na nějakého autorizovaného elektrotechnického odborníka nebo na výrobce.

4 4 POPIS PŘÍSTROJE Stavební prvky a díly tohoto nf zesilovače jsou konstruovány speciálně pro používání v motorových vozidlech. Pro tento používaný nf zesilovač s integrovanými obvody (který na svém výstupu dociluje výkon až 40 W), je předepsáno elektrické napájecí napětí o velikosti jen 14,4 V= Obvody zesilovače jsou chráněny proti přetížení, proti přehřátí a proti elektrickému zkratu. Výrobek odpovídá směrnicím a předpisům 89/336/EWG ohledně magnetického vyzařování do okolního prostředí. Jakékoliv provedení změny na přístroji nebo na jeho elektrických obvodech případně jiné používání přístroje, než je zde v tomto Návodu k montáži a obsluze předepsáno, může vést ke změně magnetických vlastností přístroje a tedy k porušení výše uvedených předpisů. POPIS ELEKTRICKÉHO SCHÉMA PŘÍSTROJE Výstupní výkon u tohoto nf zesilovače nelze bez dalších úprav a zásahů libovolně zvyšovat, neboť zesílení nf signálu je závislé na velikosti napětí elektrického napájení a na velikosti připojené zátěže k výstupu zesilovače. Zvýšením velikosti elektrického napájecího napětí se kvadraticky zvyšuje výkon zesilovače, to znamená, že při zvýšení napětí o 1,4 násobek stoupne výkon zesilovače na dvojnásobek předchozího výkonu. Rovněž při zmenšení velikosti zátěže, připojené na výstup zesilovač se výkon zesilovače zvýší (a sice v nepřímé úměrnosti). Současně přitom se zvýší velikost odebíraného napájecího proudu pro zesilovač a tím ihned vznikne problém ohledně ohmického odporu u elektrického přívodního napájecího kabelu. Z tohoto hlediska nabízí naše stavebnice zcela zvláštní vlastnost; v konstrukci této stavebnice je zabudován integrovaný obvod, který je také určen pro provoz v motorových vozidlech s palubním napětím 12 V= a 24 V=. (14,4 V je jmenovité napětí pro napájení přístroje). Jelikož vše souvisí se vším a přitom fyzika není na prvním místě, tak se musí použít nějakého triku. Při pohledu na blokové schéma přístroje nás může ihned napadnout, že oba výkonové koncové stupně jsou obvykle provozovány v můstkovém zapojení, to znamená, že připojená zátěž na výstupu těchto zesilovačů je v opačné fázi. Jestliže je požadován pro docílení zvýšení výkonu zesilovače nejvyšší napěťový skok, tak se i u obou zesilovačů (pro levý a pravý kanál) uvede do činnosti obvod, který zdvojnásobí výši napěti (třída provozu zesilovačů H ). Tím se interní napájecí napětí zesilovačů přiblíží dvojnásobku původního napájecího napětí, čímž se výstupní výkon zvýší na 40 W (při výši činitele zkreslení 10 % ). Připojená zátěž na výstupech zesilovačů může mít hodnotu 8Ω Takže lze použít normálních běžných reproduktorů (a také není požadován jejich paralelní zapojení). Tento trik spočívá v tom, že za normálních podmínek je integrovaný obvod řízen hudbou nebo podobným signálem, takže se vysoký výkon zesilovače na jejich výstupech objeví jen krátkodobě., řádově v několika málo procentech doby jedné sekundy. Vycházíme-li z normálního rozdělení amplitudy audio signálu (podle Gausovy křivky), tak se redukují vzniklé výkonové ztráty na hodnotu cca 50 %, což je srovnatelné s provozem zesilovače stejného jmenovitého výkonu ve třídě B. Potom potřebná velikost chladící plochy pro odvod tepla z výkonových prvků v zesilovači může být dimenzována jen z hlediska hudebního výkonu zesilovače. Jestliže se však bude jednat o dlouhodobý vysoký výkon zesilovačů, tak přichází ke slovu řízení výkonu zesilovače podle sinusového výkonu, kdy současně bude rychle stoupat provozní teplota uvnitř pouzdra zesilovače až k hodnotě 120 C nebo dokonce i může dosáhnout vyšší hodnoty. V takovém případě bude vypnut z činnosti vnitřní obvod pro dohled sledování překročení dovolené hodnoty teploty uvnitř pouzdra zesilovače. Tento obvod se však rychle ochlazuje a tak krátkodobé zvýšení teploty, které je způsobeno krátkodobým přetížením zesilovače, nezpůsobí žádné škody na zesilovači. Mimo to je tento speciální integrovaný obvod chráněn pro elektrickému zkratu a sice proti všem myslitelných případům zkratu ( jako např. při spojení obou výstupů zesilovačů s jejich

5 5 kostrou případně s plus potenciálem nebo při elektrickém zkratu obou výstupů navzájem ). V takových případech bude funkcí tohoto vnitřního integrovaného obvodu zamezeno vůbec vzniku výkonového přetížení zesilovače. Po odstranění elektrického zkratu na výstupu zesilovačů bude koncový výkonový stupeň opět automaticky zapojen do činnosti. Výkonový vlastní vstup a výstup zesilovače je také chráněn proti nabíjení elektrostatickou elektřinou, což je při používání zesilovače na palubě motorového vozidla zvlášť důležité. Při provozu zesilovače se také občas stává, že vnitřní obvody zesilovače musí spolupracovat s obvody v připojených externích komponentech. Při zapojení takové sestavy komponentů se zesilovačem jde o to, aby byl vletován do obvodů zesilovače odpor před keramický a elektrolytický kondenzátor (Upozornění! Je nutno zachovat správné pólování). Vzhledem k rozdílně a okamžité extrémní teplotě v kabině auta by mělo být v obvodech zesilovače použito vysoce jakostních kondenzátorů s velmi vysokou tepelnou odolností a které by měly zachovat svou správnou kapacitu bez výpadků i během náhlého výskytu extrémní hodnoty proudu při přetížení zesilovače. V každém případě musí tento integrovaný obvod být opatřen chladící deskou nebo jiným chladícím tělesem o vhodné velikosti chladícího povrchu plochy, neboť ve vlastním integrovaném obvodu se jeho ztrátové teplo nemá kam odvést. Navržené chladící těleso pro odvod tepla z tohoto integrovaného obvodu musí být ještě opatřeno dvěma otvory o průměru 3,2 mm pro pevné a spolehlivé připevnění ku tomuto integrovanému obvodu. OBSLUHA PŘÍSTROJE Připojení reproduktorů Na svorkovnice se šroubky, která je označena LS připojte reproduktor o impedance minimálně 2 Ohmy. Na propojení použijte přípojný kabel, který bude mít dostatečný průřez žil vzhledem k přenášenému nf výkonovému signálu. ( minimálně cca 2 mm 2 ). Upozornění! Při připojení reproduktorů k zesilovači musí být tyto reproduktory bez jakéhokoliv potenciálu, to znamená, že nesmí být v žádném případě výstup zesilovače připojen na kostru karoserie motorového vozidla! Připojení NF signálu na vstup zesilovače Nf signál (signál-země) v kabelu s cinch konektory připojte na svorky NF IN. Při propojování dbejte na to, aby také na příslušné kontakty na zesilovači připojeno stínění kabelu! Připojení elektrického napájecího napětí Stejnosměrné napájení (velikost napájecího stejnosměrného napětí v rozmezích 6 až 18 V) potenciál + připojte na UB a potenciál - na kostru vozidla. Vodiče pro plus pól a minus pól ze stejnosměrného napěťového zdroje jsou na svých koncích opatřeny plochými zástrčnými kontakty. K propojení zdroje elektrického napájení se zesilovačem proveďte kabelem, který bude mít dostatečný průřez žil! TECHNICKÁ DATA Napájecí napětí 6 18 V = Výstupní impedance 2 4 Ω Klidový jmenovitý proud 120 ma Jmenovitý proud Při plném provozu cca 7,5 A Frekvenční rozsah khz Výstupní výkon 2 x 40 W hudební výkon 14,4 V, 2,2 Ω, THD = 10 % (činitel zkreslení) Rozměry 70 x 42 mm

6 6 Upozornění! Před zahájením prací na sestavování přístroje a před oživováním již dohotovené stavební sestavy přístroje si v klidu pečlivě a pozorně přečtěte celý Návod k montáži a obsluze od začátku až do konce. Zvláštní pozornost věnujte nejen článku, ve kterém jsou vyjmenovány nejčastěji se vyskytující chyby a jak je odstranit ale i bezpečnostním upozorněním. Potom budete předem vědět, co se může přihodit a na co pozor dát při práci na sestavení modulu. Tím dopředu vyloučíte možnost vzniku chyb, které lze někdy odstranit jen velkými náklady a s velkou spotřebou vynaloženého času! Všechny letovací místa a propojení řádně a pečlivě a čistě proletujte. Pro letování použije jen letovací cín, který neobsahuje žádné kyseliny, letovací olejíčky apod. Po skočení letování se přesvědčte, zda jste někde na základové desce s tištěnými spoji při letování neudělali tzv. studený spoj. Neboť všechny nečistě provedené zaletované spoje nebo špatné proletování, nedostatečně proletované špičky kontaktů, které nejsou správně spojeny s naletovaným cínem (lidově se jim říká vakl kontakty ), nebo špatně osazená základová deska, se velmi špatně hledají a na jejich lokalizaci vynaložíte mnoho času. Dále je zde také nebezpečí, že za určitých nepříznivých okolností může dojít po oživení základové desky hotového sestaveného přístroje vlivem výše uvedených a zatím nenalezených chyb ihned k poškození některých stavebních elektronických prvků nebo i dokonce ke zničení celé základové desky. Často vzniká celá řetězová reakce za sebou postupně vznikajících chyb s následným zničením celé základové desky s tištěnými spoji a přitom mohla být na začátku tohoto vzniklého řetězce následných chyb jen jedna chyba letování nebo chybně osazený stavební elektronický prvek. Upozorňujeme, že nebudeme opravovat Vámi sestavené hotové sestavy přístroje, pokud budou letovací místa a letované spoje provedeny letovacím cínem s obsahem kyseliny nebo letovacím olejem! Základním předpokladem pro budoucí úspěšné a bezchybné oživení hotové sestavené stavební sestavy přístroje jsou základní znalosti z oboru elektrotechniky a elektroniky, znalosti správného letování a mechanická zručnost při letování a znalosti vlastností jednotlivých stavebních elektrických a elektronických prvků. VŠEOBECNÁ UPOZORNĚNÍ PRO SESTAVU OBVODŮ Pravděpodobnost, že po dokončení sestavení stavebnice přístroje nebude něco fungovat lze podstatně zmenšit tím, že budou svědomitě a čistě provedeny letovací body a kontaktové špičky. Zkontrolujte si pečlivě dvakrát každý provedený krok a každé letovací místo dříve, než budete pokračovat dál! Držte se přesně návodu k montáži a obsluze. Nedělejte popsaný krok v Návodu, jinak než je v tomto Návodu uvedeno a jednotlivé kroky nepředskakujte! Rozdělte si každý popsaný krok na dvě části: po prvé - vlastní pečlivé a přesné provedení kroku, po druhé pečlivá kontrola provedení tohoto kroku! V každém případě si vyhraďte dostatek času pro montáž sestavy přístroje. Nepracujte v akordu, neboť zde spotřebovaný čas na kontrolu je nejméně trojnásobně menší, než čas na lokalizaci chyby. Častá příčina toho, že dohotovená sestava přístroje nefunguje spočívá ve špatně provedeném osazení základové desky součástkami (elektronickými a elektrickými stavebními prvky). Např. je to obrácené vložení součástek do základové desky jako jsou diody, integrované obvody a elektrolytické kondenzátory. Bezpodmínečně si všímejte barevných označení na odporech, neboť zde se můžete lehce splést a barvy zaměnit a tím špatně přečtete ohmickou velikost dotyčného odporu. Dejte si pozor také na hodnoty kondenzátoru např. n10 = 100 pf (ale neoznačuje to hodnotu 10 nf ). Tomuto omylu se můžete vyhnout tím, že provedete trojnásobnou zkoušku vyhodnocení odečtení barevného značení hodnoty. Při vlastním vkládání integrovaných obvodů do patic na základové desce dbejte na to, abyste přitom nepokřivili jejich vyvedené kontaktové nožičky. Může se lehce stát, že se jedna kontaktová nožička přitom pokřiví, ohne se a pak se nezasune do svého přiděleného otvoru v patici. Při zasunování těla integrovaného obvodu do patice však stačí jen malý tlak a integrovaný obvod musí skoro

7 7 sám vklouznout svými všemi kontakty do otvorů v patici. Při této manipulaci se tak často nestává, že by přitom došlo k ohnutí některého vývodu z těla integrovaného obvodu. Jestliže všechno souhlasí, ale přesto se vyskytla nějaká chyba, pak pravděpodobně další chyba spočívá v nějakém provedeném studeném spoji, vzniklém při letování. Tento nepříjemný průvodce práce na sestavě stavebnice přístroje se pak objeví, když buď letované místo nebylo správně pájkou ohřáto na správnou teplotu tání letovacího cínu, takže cín se správně nenatavil a nespojil se dobře s letovaným kontaktem, nebo se pohnulo při ochlazování dobře proletovaného spoje mechanicky přiletovaným prvkem právě na začátku tuhnutí cínu. Tento druh chyby letování se většinou pozná podle matného vzhledu povrchu letovaného spoje. Jediná odpomoc je znovu letovaný spoj důkladně proletovat. U 90 % reklamovaných hotových stavebních sestav přístroje se jedná o chyby při letování spojů, studené spoje, špatný a nevhodný letovací cín atd. Tak některé zpět zaslané mistrovské kousky svědčí o neodborném provedení letování Proto používejte pro letování jen elektronický cín s označením SN 60 PB (= 60 % cínu a 40 % olova.). Tento letovací cín obsahuje kolodium, které ulehčuje vlastní letovací proces a při letování zabraňuje oxydaci povrchu letovaného povrchu cínu. Ostatní letovací prostředky jako letovací tuk, letovací pasta nebo letovací vodička nesmějí být pro letování spojů v elektrotechnice a elektronice vůbec používány, neboť v sobě obsahují kyselinu. Tyto nevhodné letovací prostředky mohou základovou desku s tištěnými spoji vložené elektronické stavební prvky po určité době zcela zničit. Mimo to tyto nevhodné letovací prostředky vedou elektrický proud a způsobují tím plíživý proud a elektrický zkrat. Jestliže dosud je vše v pořádku a přesto sestavená sestava přístroje nefunguje, potom je pravděpodobně některý ze stavebních prvků špatný. Jestliže jste začátečník v elektronice, tak v tomto případ je nejlepší, abyste požádal o radu známého, který je zběhlý v oboru elektroniky a případně vlastní nějaké potřebné měřící přístroje. Jestliže tuto možnost nemáte, potom zašlete nefungující hotovou sestavu přístroje (kterou pečlivě zabalte) zároveň s přesným popisem závady a také s příslušným Návodem k montáži a obsluze do autorizovaného značkového servisu. Jen přesně popsaná závada může být bezvadně odstraněna. Je opravdu velmi důležité, abyste přesně popsali závadu do nejmenších detailů, neboť závada může spočívat buď ve Vašem napájecím zdroji nebo ve Vašich vnějších obvodech. Upozornění! Tato stavebnice byla vyzkoušena dříve, než bylo začato s její tovární výrobou. Mnohokrát byl sestaven prototyp stavebnice a testována. Teprve když byla dosažena její optimální kvalita vzhledem k její funkci a bezpečnosti při provozu bylo započato s její sériovou tovární výrobou. Aby bylo možno docílit naprostou a jistou bezpečnost při provozu, tak při sestavování stavebnice byl postup při vlastním sestavováním rozdělen do dvou etap: 1. I. etapa: osazení a montáž stavebních prvků do základové desky s tištěnými spoji 2. II. etapa: Zkouška funkce dohotovené stavebnice Při zaletování jednotlivých stavebních elektrických a elektronických prvků do základové desky s tištěnými spoji dbejte na to, aby tyto prvky byly přiletovány k desce tak, aby se svým tělem dotýkaly plochy základové desky. (jestliže nebude v Návodu k montáži a obsluze stanoveno jinak). Všechny přečnívající zaletované vývody od prvků odstřihněte těsně nad provedeným letovacím místem.

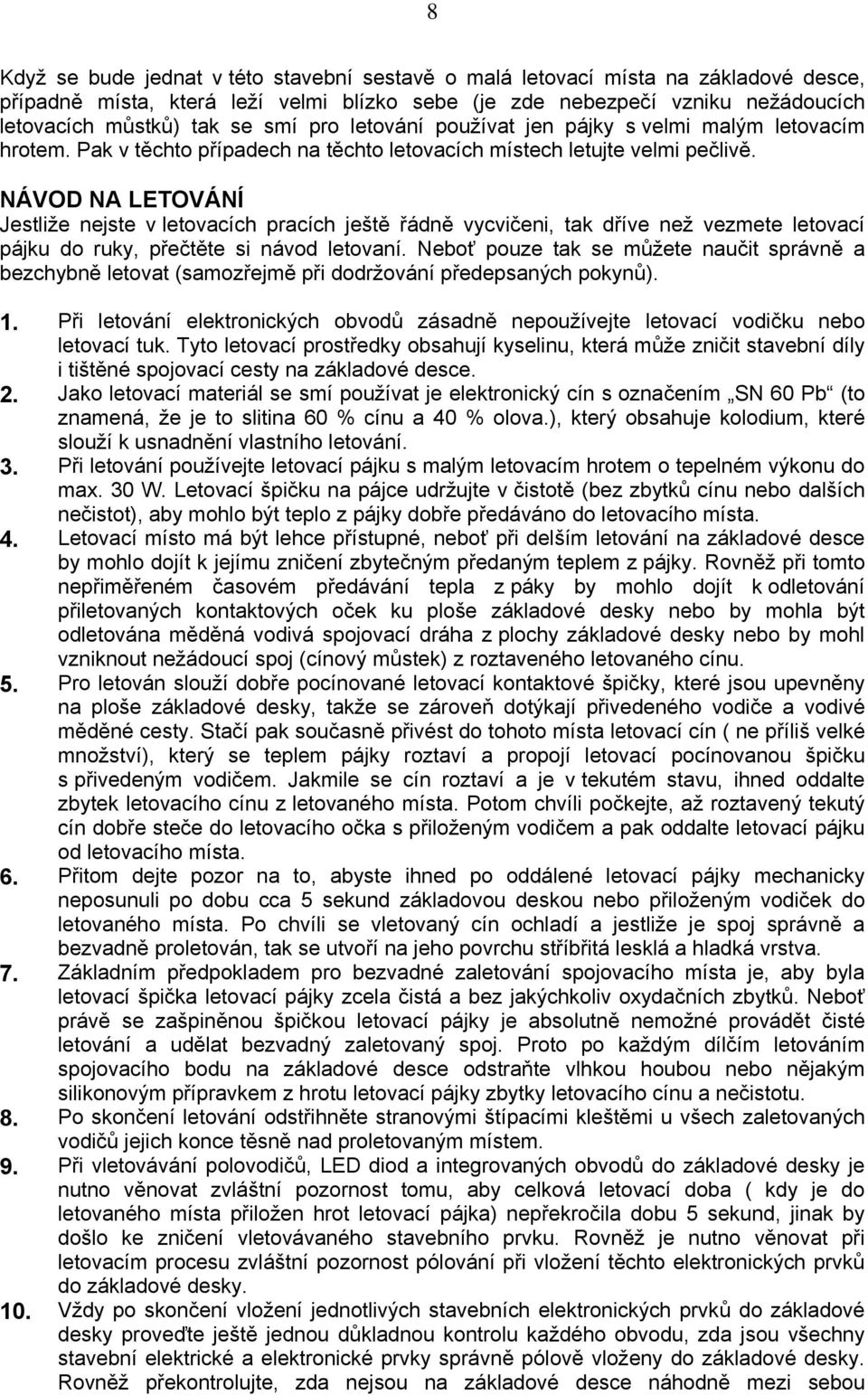

8 8 Když se bude jednat v této stavební sestavě o malá letovací místa na základové desce, případně místa, která leží velmi blízko sebe (je zde nebezpečí vzniku nežádoucích letovacích můstků) tak se smí pro letování používat jen pájky s velmi malým letovacím hrotem. Pak v těchto případech na těchto letovacích místech letujte velmi pečlivě. NÁVOD NA LETOVÁNÍ Jestliže nejste v letovacích pracích ještě řádně vycvičeni, tak dříve než vezmete letovací pájku do ruky, přečtěte si návod letovaní. Neboť pouze tak se můžete naučit správně a bezchybně letovat (samozřejmě při dodržování předepsaných pokynů). 1. Při letování elektronických obvodů zásadně nepoužívejte letovací vodičku nebo letovací tuk. Tyto letovací prostředky obsahují kyselinu, která může zničit stavební díly i tištěné spojovací cesty na základové desce. 2. Jako letovací materiál se smí používat je elektronický cín s označením SN 60 Pb (to znamená, že je to slitina 60 % cínu a 40 % olova.), který obsahuje kolodium, které slouží k usnadnění vlastního letování. 3. Při letování používejte letovací pájku s malým letovacím hrotem o tepelném výkonu do max. 30 W. Letovací špičku na pájce udržujte v čistotě (bez zbytků cínu nebo dalších nečistot), aby mohlo být teplo z pájky dobře předáváno do letovacího místa. 4. Letovací místo má být lehce přístupné, neboť při delším letování na základové desce by mohlo dojít k jejímu zničení zbytečným předaným teplem z pájky. Rovněž při tomto nepřiměřeném časovém předávání tepla z páky by mohlo dojít k odletování přiletovaných kontaktových oček ku ploše základové desky nebo by mohla být odletována měděná vodivá spojovací dráha z plochy základové desky nebo by mohl vzniknout nežádoucí spoj (cínový můstek) z roztaveného letovaného cínu. 5. Pro letován slouží dobře pocínované letovací kontaktové špičky, které jsou upevněny na ploše základové desky, takže se zároveň dotýkají přivedeného vodiče a vodivé měděné cesty. Stačí pak současně přivést do tohoto místa letovací cín ( ne příliš velké množství), který se teplem pájky roztaví a propojí letovací pocínovanou špičku s přivedeným vodičem. Jakmile se cín roztaví a je v tekutém stavu, ihned oddalte zbytek letovacího cínu z letovaného místa. Potom chvíli počkejte, až roztavený tekutý cín dobře steče do letovacího očka s přiloženým vodičem a pak oddalte letovací pájku od letovacího místa. 6. Přitom dejte pozor na to, abyste ihned po oddálené letovací pájky mechanicky neposunuli po dobu cca 5 sekund základovou deskou nebo přiloženým vodiček do letovaného místa. Po chvíli se vletovaný cín ochladí a jestliže je spoj správně a bezvadně proletován, tak se utvoří na jeho povrchu stříbřitá lesklá a hladká vrstva. 7. Základním předpokladem pro bezvadné zaletování spojovacího místa je, aby byla letovací špička letovací pájky zcela čistá a bez jakýchkoliv oxydačních zbytků. Neboť právě se zašpiněnou špičkou letovací pájky je absolutně nemožné provádět čisté letování a udělat bezvadný zaletovaný spoj. Proto po každým dílčím letováním spojovacího bodu na základové desce odstraňte vlhkou houbou nebo nějakým silikonovým přípravkem z hrotu letovací pájky zbytky letovacího cínu a nečistotu. 8. Po skončení letování odstřihněte stranovými štípacími kleštěmi u všech zaletovaných vodičů jejich konce těsně nad proletovaným místem. 9. Při vletovávání polovodičů, LED diod a integrovaných obvodů do základové desky je nutno věnovat zvláštní pozornost tomu, aby celková letovací doba ( kdy je do letovaného místa přiložen hrot letovací pájka) nepřekročila dobu 5 sekund, jinak by došlo ke zničení vletovávaného stavebního prvku. Rovněž je nutno věnovat při letovacím procesu zvláštní pozornost pólování při vložení těchto elektronických prvků do základové desky. 10. Vždy po skončení vložení jednotlivých stavebních elektronických prvků do základové desky proveďte ještě jednou důkladnou kontrolu každého obvodu, zda jsou všechny stavební elektrické a elektronické prvky správně pólově vloženy do základové desky. Rovněž překontrolujte, zda nejsou na základové desce náhodně mezi sebou

9 9 přemostěny cínem (cínové můstky) vodivé tištěné měděné drány. Tato nežádoucí propojení vodicích měděných drah mohou způsobit nejen špatnou funkcí celé stavební sestavy přístroje, ale také mohou zcela zákonitě vést ke zničení celé hotové sestavy přístroje. 11. Uvědomte si, že nesprávně provedená letovací místa a spojovací body, špatné nesprávně propojené kontakty přípojnými vodiči, chybná obsluha a chyby při osazení základové desky elektrickými a elektronickými součástkami,a jejich nesprávné pólové vložení do desky leží mimo sféru našeho vlivu. 1. I. STAVEBNÍ ETAPA: Montáž jednotlivých stavebních elektrických a elektronických prvků do základové desky 1.1 Odpory Drátové vývody z odporu ohněte do pravého úhlu přesně podle měřítka rastru na základové desce, kam budou vloženy. Potom opatrně zasuňte tyto ohnuté drátové vývody odporů do předvrtaných otvorů v základové desce (přitom dodržujte přesně osazovací plán základové desky). Aby při manipulaci se základovou deskou již vložené odpory nevypadly ze svých pozic, tak vložené drátové vývody po otočení základové desky o 180, tak na druhé straně základové desky ohněte tyto dráhy do úhlu 45 ku ploše základové desky a potom tyto dráty opatrně a pečlivě přiletujte k vodivým měděným dráhám na základové desce. Po skončeném zaletováni drátových vývodku k základové desce odstřihněte přebytečnou délku drátů těsně nad zaletovaným místem. Použité odpory, které budou zaletovány do základové desky jsou z hlediska jejich konstrukce uhlíkových odpory. U tohoto druhu konstrukce odporů má vlastní hodnota odporu toleranci od 5 % a velikost tolerance je zobrazena na těle odporu barevným zlatým kroužkem, t.zv tolerančním kroužkem. Hodnota těchto uhlíkových odporů je většinou označena 4 barevnými kroužky. Pro snadné odečtené tohoto barevného kódu jsou tyto barevné kroužky umístěny na těle odporu umístěny tak, že na pravé straně těla odporu je umístěn zlatý toleranční kroužek a na levé straně těla odporu jsou 4 barevné kroužky. Při zjišťování hodnoty odporu pomocí tohoto čtyřbarevného barevného kód se při odečítání postupuje zleva doprava! příklad R 1 = 10 k hnědá, černá oranžová 1.2 Elektrolytické kondenzátory Zasuňte vývody kondenzátorů do příslušných předvrtaných otvorů na základové desce, ohněte jejich drátové vývody na druhé straně základové desky do úhlu 45 k ploše desky čistě je přiletujte k vodivým dráhám na základové desce. U elektrolytických kondenzátorů je nutno dbát na jejich polaritu (+, -). Upozornění! Označení polarity u elektrolytických kondenzátorů se od sebe liší a to podle výrobce. Někteří výrobci označí jen polaritu + a nebo jen -. Především vždy jsou směrodatné údaje, které vytiskl výrobce na tělo elektrolytického kondenzátoru! C 1 = 0, 47 μf = 470 nf = pf = 474 folií v kondenzátoru C 2 = 0, 47 μf = 470 nf = pf = 474 folií v kondenzátoru C 3 = 0, 1 μf = 100 nf = pf = 104 keramický kondenzátor C 4 = μf 25 V Elektrolytický kondenzátor

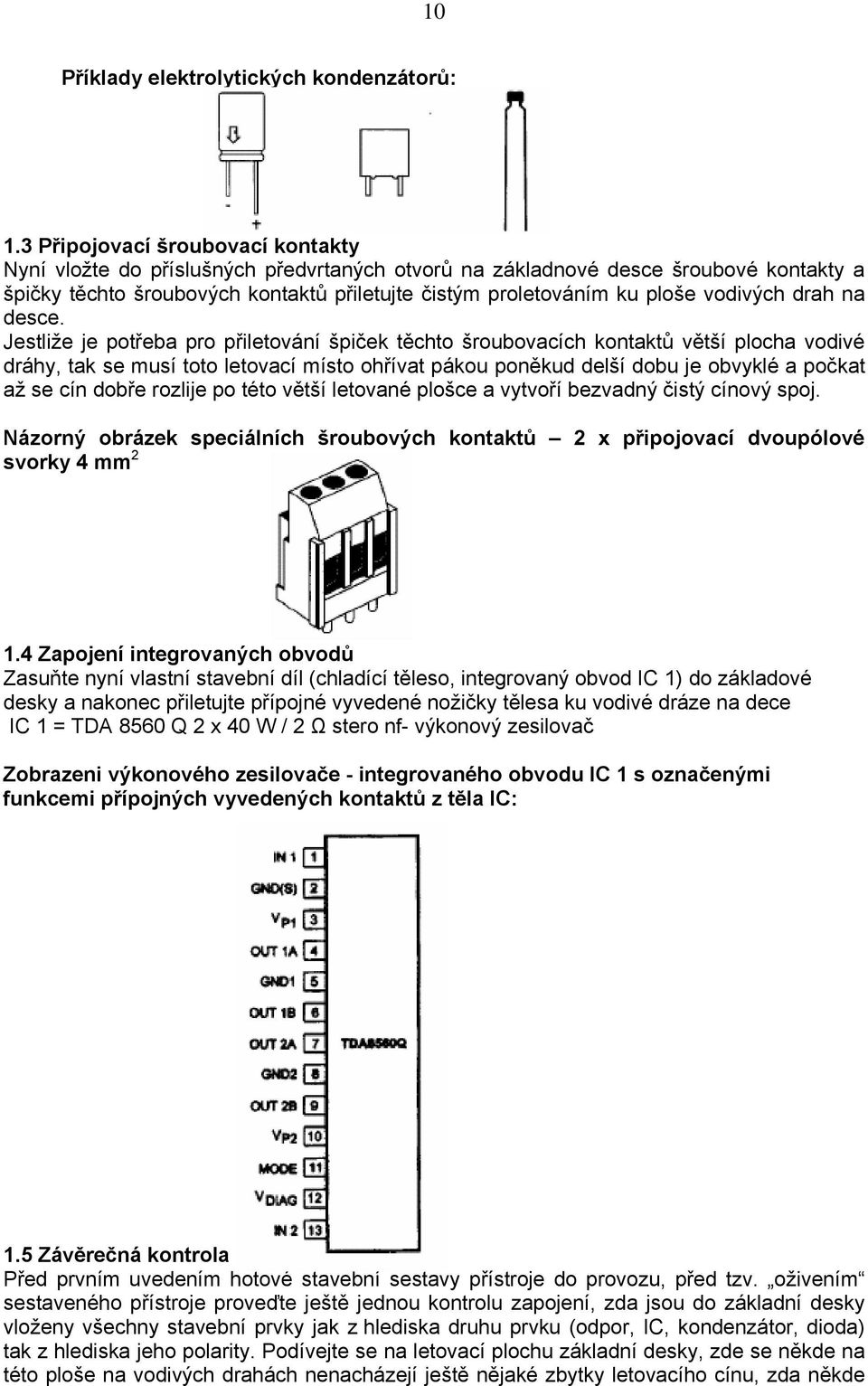

10 10 Příklady elektrolytických kondenzátorů: 1.3 Připojovací šroubovací kontakty Nyní vložte do příslušných předvrtaných otvorů na základnové desce šroubové kontakty a špičky těchto šroubových kontaktů přiletujte čistým proletováním ku ploše vodivých drah na desce. Jestliže je potřeba pro přiletování špiček těchto šroubovacích kontaktů větší plocha vodivé dráhy, tak se musí toto letovací místo ohřívat pákou poněkud delší dobu je obvyklé a počkat až se cín dobře rozlije po této větší letované plošce a vytvoří bezvadný čistý cínový spoj. Názorný obrázek speciálních šroubových kontaktů 2 x připojovací dvoupólové svorky 4 mm Zapojení integrovaných obvodů Zasuňte nyní vlastní stavební díl (chladící těleso, integrovaný obvod IC 1) do základové desky a nakonec přiletujte přípojné vyvedené nožičky tělesa ku vodivé dráze na dece IC 1 = TDA 8560 Q 2 x 40 W / 2 Ω stero nf- výkonový zesilovač Zobrazeni výkonového zesilovače - integrovaného obvodu IC 1 s označenými funkcemi přípojných vyvedených kontaktů z těla IC: 1.5 Závěrečná kontrola Před prvním uvedením hotové stavební sestavy přístroje do provozu, před tzv. oživením sestaveného přístroje proveďte ještě jednou kontrolu zapojení, zda jsou do základní desky vloženy všechny stavební prvky jak z hlediska druhu prvku (odpor, IC, kondenzátor, dioda) tak z hlediska jeho polarity. Podívejte se na letovací plochu základní desky, zde se někde na této ploše na vodivých drahách nenacházejí ještě nějaké zbytky letovacího cínu, zda někde

11 11 nejsou nežádoucí cínové přemostění vodivých drah (cínové můstky) nebo dokonce zda nejsou někdy vodivé dráhy navzájem letovacím cínem elektricky zkratovány (které by mohly způsobit zničení základové desky. U většiny základových desek nebo stavebních dílů, které jsou po reklamačním řízení zasílány zpět odesílateli, se jedná o špatné zaletování přípojných bodů na základové desce ( studené spoje, nežádoucí cínové přemostěno vodivých drah na desce, špatný nebo nevhodný letovací cín atd.). SCHÉMA ZAPOJENÍ ZÁKLADOVÉ DESKY Osazovací pán základové desky:

12 12 2. II. STAVEBNÍ ETAPA: Zapojení / první uvedení přístroje do provozu oživení hotové sestavy přístroje 2.1 Potom co bude základové deska osazena všemi elektrickými a elektronickými prvky a již byla zkontrolována na případný výskyt nějaké chyby ( špatné letovací místo, cínový můstek) tak může být provedena první funkční zkouška. Dbejte na to, aby tato hotová stavební sestava přístroje byla napájena jen stejnosměrným napětím bez superponované střídavé složky ze síťového adaptéru nebo z normální nebo nabíjecí baterie. Tyto napájecí zdroje musí být schopny dodávat stejnosměrný proud o velikosti minimálně 7,5 A. Nabíječky pro startovací baterie motorových vozidel nebo transformátorky pro železniční modely nejsou vhodné jako zdroj elektrického napájení pro tuto stavební sestavu nf výkonového zesilovače. V případě, že bude některý z výše vyjmenovaných zdrojů elektrického proudu použit pro napájení této sestavy nf zesilovače, tak to může vést k poškození jednotlivých stavebních prvků hotové sestavy případně k porušení správné funkce celého sestaveného výkonového zesilovače. POZOR! NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Jestliže bude jako zdroj elektrického napájecího napětí použit síťový adaptér, tak musí být bezpodmínečně dodrženy všechny platné bezpečnostní předpisy ohledně prací při používání elektrických zařízení! 2.2 Na šroubovací kontakty, označené symboly LS připojte reproduktor o impedanci minimálně 2 Ohmy. 2.3 Na kontakty v provedení cinch, označené symboly ŃF IN připojte vhodný zdroj audio signálu. 2.4 Připojte pólově správně provozní napětí (stejnosměrné napětí), které bude ležet v rozmezí 6 V až 18 V na svorky označené UB a -. / ukostření přístroje. 2.5 Z reproduktorů nyní musíte uslyšet nějaké zvuky nebo tóny. 2.6 Jestliže je nyní všechno v pořádku, tak přeskočte dále v textu uvedený seznam popisu možného výskytu chyb. 2.7 Jestliže by přesto nebylo slyšet z reproduktorů žádný zvuk nebo se již objevila nějaká provozní chyba, tak neprodleně vypněte elektrické napájení přístroje a znovu přezkoušejte kompletně celou základovou desku podle l následujícího Seznamu popisu možného výskytu chyb. SEZNAM POPISU MOŽNÉHO VÝSKYTU CHYB Odškrtněte si každý provedený krok! Dříve než začnete s kontrolou zapojení hotové sestavy přístroje, tak bezpodmínečně odpojte od této sestavy přístroje elektrické napájení! Je správně pólově připojeno elektrické napájecí napětí? Je elektrické napájecí napětí připojeno na správné kontakty hotové sestavy přístroje? Nachází velikost připojeného elektrického stejnosměrného napájecího napětí ku hotovém sestavě přístroje v rozmezí od 6 V do 18 V? Elektrické napájecí napětí opět vypněte. Je pólově správně vletován integrovaný obvod do základové desky? Orientujte se při tom podle kovové zadní stěny integrovaného obvodu, která musí směřovat k odporu R 1. Je pólově správně vletován do základní desky elektrolytický kondenzátor? Ještě jednou porovnejte směr polarity elektrolytického kondenzátoru, která je vytisknuta na ploše základové desky s polaritou, která je vyznačena přímo na těle elektrolytického

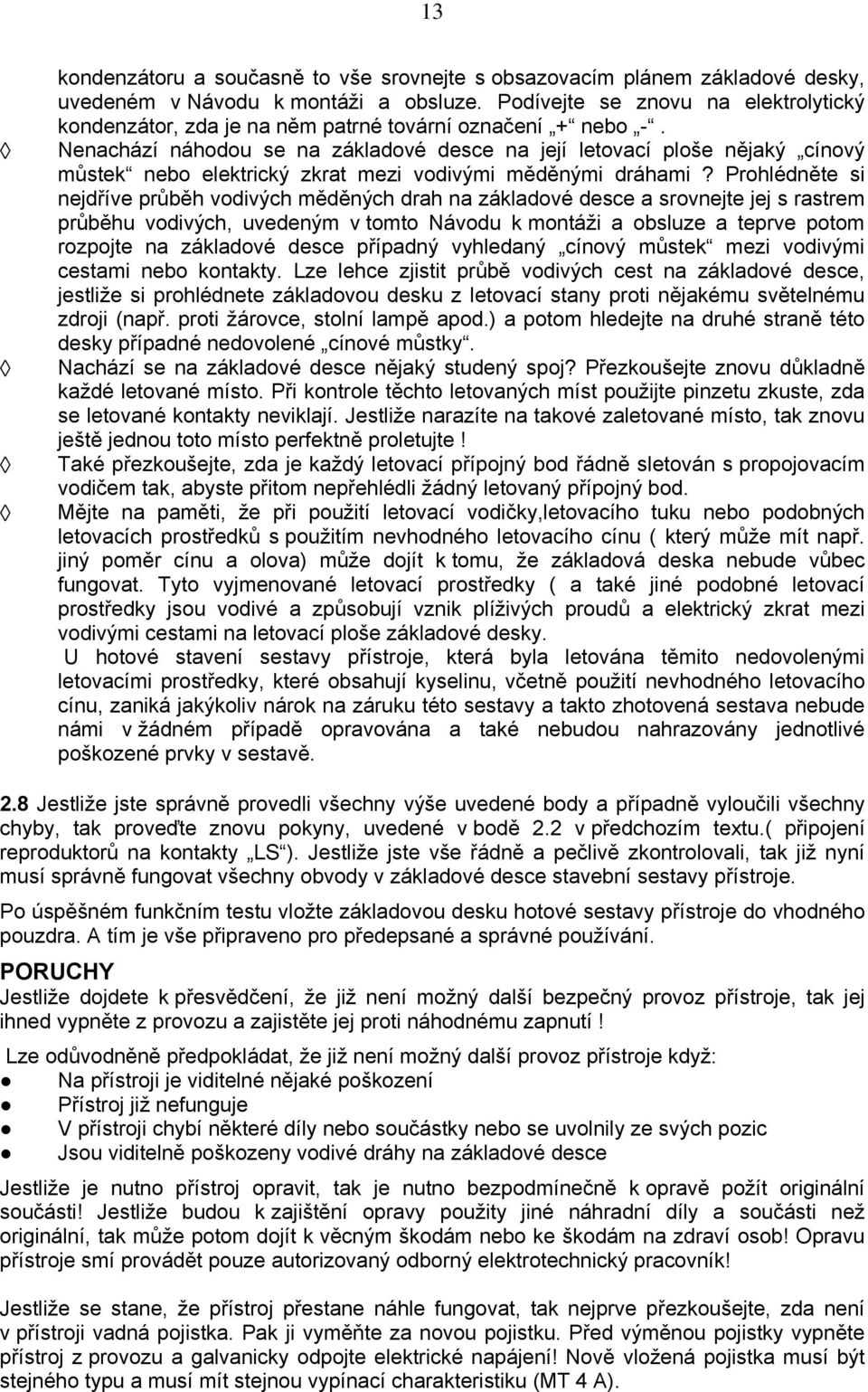

13 13 kondenzátoru a současně to vše srovnejte s obsazovacím plánem základové desky, uvedeném v Návodu k montáži a obsluze. Podívejte se znovu na elektrolytický kondenzátor, zda je na něm patrné tovární označení + nebo -. Nenachází náhodou se na základové desce na její letovací ploše nějaký cínový můstek nebo elektrický zkrat mezi vodivými měděnými dráhami? Prohlédněte si nejdříve průběh vodivých měděných drah na základové desce a srovnejte jej s rastrem průběhu vodivých, uvedeným v tomto Návodu k montáži a obsluze a teprve potom rozpojte na základové desce případný vyhledaný cínový můstek mezi vodivými cestami nebo kontakty. Lze lehce zjistit průbě vodivých cest na základové desce, jestliže si prohlédnete základovou desku z letovací stany proti nějakému světelnému zdroji (např. proti žárovce, stolní lampě apod.) a potom hledejte na druhé straně této desky případné nedovolené cínové můstky. Nachází se na základové desce nějaký studený spoj? Přezkoušejte znovu důkladně každé letované místo. Při kontrole těchto letovaných míst použijte pinzetu zkuste, zda se letované kontakty neviklají. Jestliže narazíte na takové zaletované místo, tak znovu ještě jednou toto místo perfektně proletujte! Také přezkoušejte, zda je každý letovací přípojný bod řádně sletován s propojovacím vodičem tak, abyste přitom nepřehlédli žádný letovaný přípojný bod. Mějte na paměti, že při použití letovací vodičky,letovacího tuku nebo podobných letovacích prostředků s použitím nevhodného letovacího cínu ( který může mít např. jiný poměr cínu a olova) může dojít k tomu, že základová deska nebude vůbec fungovat. Tyto vyjmenované letovací prostředky ( a také jiné podobné letovací prostředky jsou vodivé a způsobují vznik plíživých proudů a elektrický zkrat mezi vodivými cestami na letovací ploše základové desky. U hotové stavení sestavy přístroje, která byla letována těmito nedovolenými letovacími prostředky, které obsahují kyselinu, včetně použití nevhodného letovacího cínu, zaniká jakýkoliv nárok na záruku této sestavy a takto zhotovená sestava nebude námi v žádném případě opravována a také nebudou nahrazovány jednotlivé poškozené prvky v sestavě. 2.8 Jestliže jste správně provedli všechny výše uvedené body a případně vyloučili všechny chyby, tak proveďte znovu pokyny, uvedené v bodě 2.2 v předchozím textu.( připojení reproduktorů na kontakty LS ). Jestliže jste vše řádně a pečlivě zkontrolovali, tak již nyní musí správně fungovat všechny obvody v základové desce stavební sestavy přístroje. Po úspěšném funkčním testu vložte základovou desku hotové sestavy přístroje do vhodného pouzdra. A tím je vše připraveno pro předepsané a správné používání. PORUCHY Jestliže dojdete k přesvědčení, že již není možný další bezpečný provoz přístroje, tak jej ihned vypněte z provozu a zajistěte jej proti náhodnému zapnutí! Lze odůvodněně předpokládat, že již není možný další provoz přístroje když: Na přístroji je viditelné nějaké poškození Přístroj již nefunguje V přístroji chybí některé díly nebo součástky nebo se uvolnily ze svých pozic Jsou viditelně poškozeny vodivé dráhy na základové desce Jestliže je nutno přístroj opravit, tak je nutno bezpodmínečně k opravě požít originální součásti! Jestliže budou k zajištění opravy použity jiné náhradní díly a součásti než originální, tak může potom dojít k věcným škodám nebo ke škodám na zdraví osob! Opravu přístroje smí provádět pouze autorizovaný odborný elektrotechnický pracovník! Jestliže se stane, že přístroj přestane náhle fungovat, tak nejprve přezkoušejte, zda není v přístroji vadná pojistka. Pak ji vyměňte za novou pojistku. Před výměnou pojistky vypněte přístroj z provozu a galvanicky odpojte elektrické napájení! Nově vložená pojistka musí být stejného typu a musí mít stejnou vypínací charakteristiku (MT 4 A).

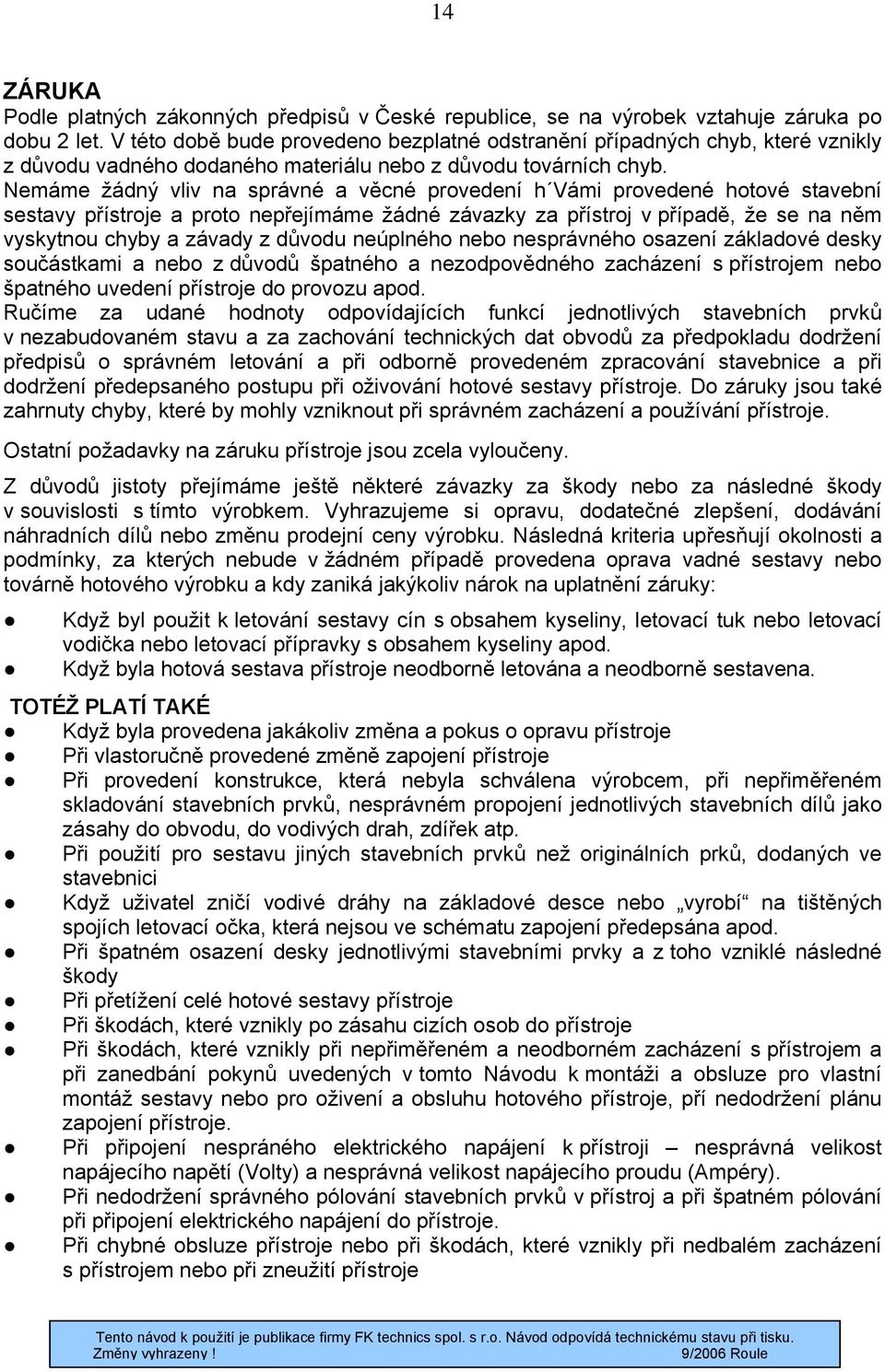

14 14 ZÁRUKA Podle platných zákonných předpisů v České republice, se na výrobek vztahuje záruka po dobu 2 let. V této době bude provedeno bezplatné odstranění případných chyb, které vznikly z důvodu vadného dodaného materiálu nebo z důvodu továrních chyb. Nemáme žádný vliv na správné a věcné provedení h Vámi provedené hotové stavební sestavy přístroje a proto nepřejímáme žádné závazky za přístroj v případě, že se na něm vyskytnou chyby a závady z důvodu neúplného nebo nesprávného osazení základové desky součástkami a nebo z důvodů špatného a nezodpovědného zacházení s přístrojem nebo špatného uvedení přístroje do provozu apod. Ručíme za udané hodnoty odpovídajících funkcí jednotlivých stavebních prvků v nezabudovaném stavu a za zachování technických dat obvodů za předpokladu dodržení předpisů o správném letování a při odborně provedeném zpracování stavebnice a při dodržení předepsaného postupu při oživování hotové sestavy přístroje. Do záruky jsou také zahrnuty chyby, které by mohly vzniknout při správném zacházení a používání přístroje. Ostatní požadavky na záruku přístroje jsou zcela vyloučeny. Z důvodů jistoty přejímáme ještě některé závazky za škody nebo za následné škody v souvislosti s tímto výrobkem. Vyhrazujeme si opravu, dodatečné zlepšení, dodávání náhradních dílů nebo změnu prodejní ceny výrobku. Následná kriteria upřesňují okolnosti a podmínky, za kterých nebude v žádném případě provedena oprava vadné sestavy nebo továrně hotového výrobku a kdy zaniká jakýkoliv nárok na uplatnění záruky: Když byl použit k letování sestavy cín s obsahem kyseliny, letovací tuk nebo letovací vodička nebo letovací přípravky s obsahem kyseliny apod. Když byla hotová sestava přístroje neodborně letována a neodborně sestavena. TOTÉŽ PLATÍ TAKÉ Když byla provedena jakákoliv změna a pokus o opravu přístroje Při vlastoručně provedené změně zapojení přístroje Při provedení konstrukce, která nebyla schválena výrobcem, při nepřiměřeném skladování stavebních prvků, nesprávném propojení jednotlivých stavebních dílů jako zásahy do obvodu, do vodivých drah, zdířek atp. Při použití pro sestavu jiných stavebních prvků než originálních prků, dodaných ve stavebnici Když uživatel zničí vodivé dráhy na základové desce nebo vyrobí na tištěných spojích letovací očka, která nejsou ve schématu zapojení předepsána apod. Při špatném osazení desky jednotlivými stavebními prvky a z toho vzniklé následné škody Při přetížení celé hotové sestavy přístroje Při škodách, které vznikly po zásahu cizích osob do přístroje Při škodách, které vznikly při nepřiměřeném a neodborném zacházení s přístrojem a při zanedbání pokynů uvedených v tomto Návodu k montáži a obsluze pro vlastní montáž sestavy nebo pro oživení a obsluhu hotového přístroje, pří nedodržení plánu zapojení přístroje. Při připojení nespráného elektrického napájení k přístroji nesprávná velikost napájecího napětí (Volty) a nesprávná velikost napájecího proudu (Ampéry). Při nedodržení správného pólování stavebních prvků v přístroj a při špatném pólování při připojení elektrického napájení do přístroje. Při chybné obsluze přístroje nebo při škodách, které vznikly při nedbalém zacházení s přístrojem nebo při zneužití přístroje Tento návod k použití je publikace firmy FK technics spol. s r.o. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 9/2006 Roule
