SMART KIT No SYSTÉM ALARMU PRO DOMÁCNOST NEBO OBCHOD
|
|
- Anna Nováková
- před 8 lety
- Počet zobrazení:
Transkript

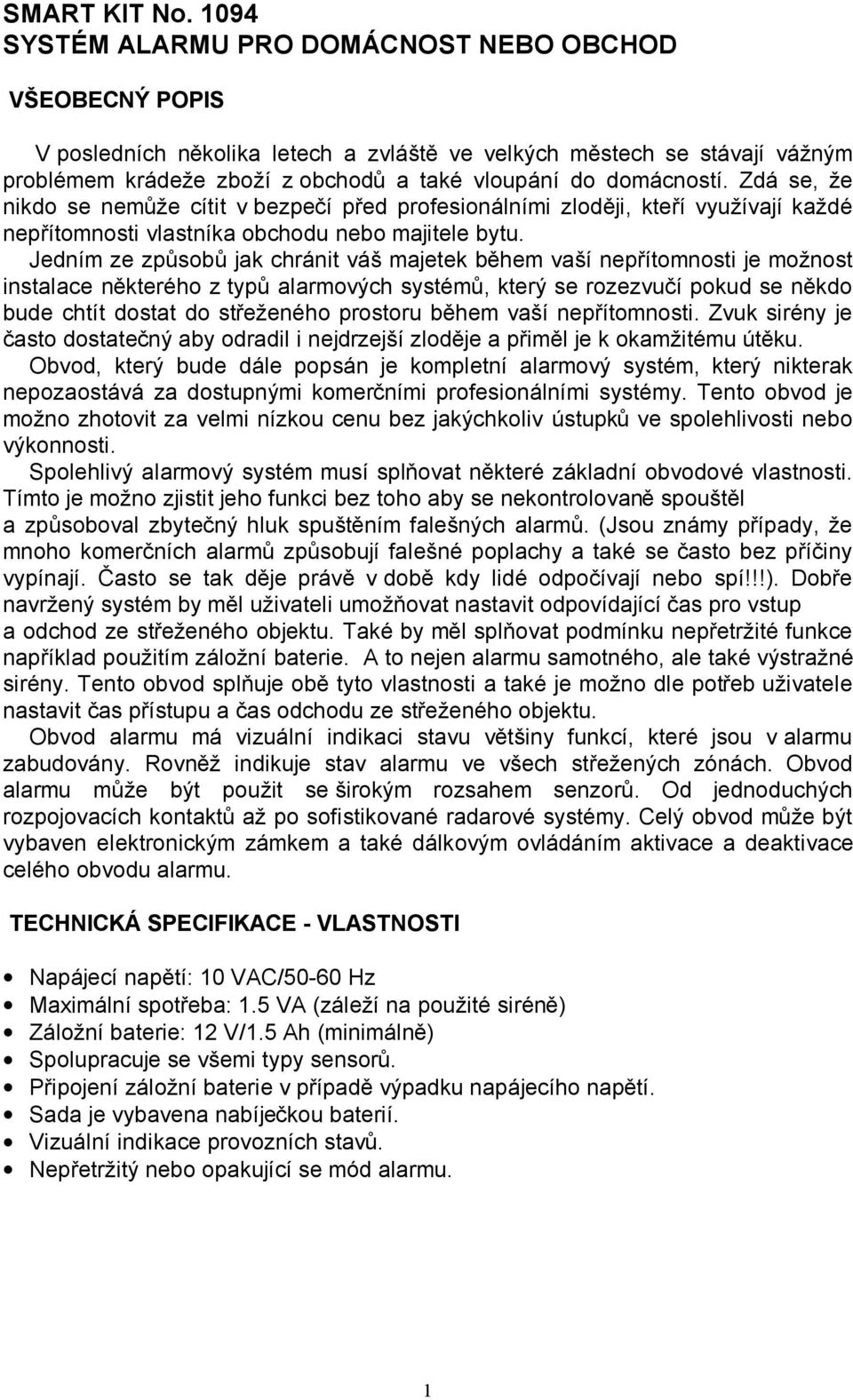

1 SMART KIT No SYSTÉM ALARMU PRO DOMÁCNOST NEBO OBCHOD VŠEOBECNÝ POPIS V posledních několika letech a zvláště ve velkých městech se stávají vážným problémem krádeže zboží z obchodů a také vloupání do domácností. Zdá se, že nikdo se nemůže cítit v bezpečí před profesionálními zloději, kteří využívají každé nepřítomnosti vlastníka obchodu nebo majitele bytu. Jedním ze způsobů jak chránit váš majetek během vaší nepřítomnosti je možnost instalace některého z typů alarmových systémů, který se rozezvučí pokud se někdo bude chtít dostat do střeženého prostoru během vaší nepřítomnosti. Zvuk sirény je často dostatečný aby odradil i nejdrzejší zloděje a přiměl je k okamžitému útěku. Obvod, který bude dále popsán je kompletní alarmový systém, který nikterak nepozaostává za dostupnými komerčními profesionálními systémy. Tento obvod je možno zhotovit za velmi nízkou cenu bez jakýchkoliv ústupků ve spolehlivosti nebo výkonnosti. Spolehlivý alarmový systém musí splňovat některé základní obvodové vlastnosti. Tímto je možno zjistit jeho funkci bez toho aby se nekontrolovaně spouštěl a způsoboval zbytečný hluk spuštěním falešných alarmů. (Jsou známy případy, že mnoho komerčních alarmů způsobují falešné poplachy a také se často bez příčiny vypínají. Často se tak děje právě v době kdy lidé odpočívají nebo spí!!!). Dobře navržený systém by měl uživateli umožňovat nastavit odpovídající čas pro vstup a odchod ze střeženého objektu. Také by měl splňovat podmínku nepřetržité funkce například použitím záložní baterie. A to nejen alarmu samotného, ale také výstražné sirény. Tento obvod splňuje obě tyto vlastnosti a také je možno dle potřeb uživatele nastavit čas přístupu a čas odchodu ze střeženého objektu. Obvod alarmu má vizuální indikaci stavu většiny funkcí, které jsou v alarmu zabudovány. Rovněž indikuje stav alarmu ve všech střežených zónách. Obvod alarmu může být použit se širokým rozsahem senzorů. Od jednoduchých rozpojovacích kontaktů až po sofistikované radarové systémy. Celý obvod může být vybaven elektronickým zámkem a také dálkovým ovládáním aktivace a deaktivace celého obvodu alarmu. TECHNICKÁ SPECIFIKACE - VLASTNOSTI Napájecí napětí: 10 VAC/50-60 Hz Maximální spotřeba: 1.5 VA (záleží na použité siréně) Záložní baterie: 12 V/1.5 Ah (minimálně) Spolupracuje se všemi typy sensorů. Připojení záložní baterie v případě výpadku napájecího napětí. Sada je vybavena nabíječkou baterií. Vizuální indikace provozních stavů. Nepřetržitý nebo opakující se mód alarmu. 1
2 NASTAVENÍ ČASŮ Houkání alarmu: Nepřetržité, Auto RESET, Opakovaný zvuk v rozmezí od 30" to 9' 50". Rozsah opakování: Nastavitelný po 30" až do doby trvání 9' 50". Čas odchodu: od 1" do 3'. Čas vstupu (zpoždění spuštění): Nastavitelné od 9" do 3' 50". POPIS FUNKCE OBVODU Jak je znázorněno na obvodovém diagramu 1, funkce obvodu je postavena na čtyřech integrovaných obvodech: IC5 (4013) což je «srdce» celého obvodu alarmu, IC3 & IC4 (4518) které tvoří časovače celého systému a IC2 (4009) který tvoří vstupní obvod. Multivibrátor FF1 v obvodu IC5 je D F/F (flip-flop) obvod a přes tranzistor TR1 ovládá relé, které zapíná sirénu. Při spuštění FF1 obvody alarmu a v závislosti na pozici přepínače S4 bude znít siréna nepřetržitě nebo přerušovaně. Bude znít po dobu, která je nastavitelná obvodem MMV1 (Monostabilní Multivibrátor) obvodu IC3. Čas resetu obvodu MMV1 je ovládán kombinací C15, R22 a P1. Multivibrátor FF2 je rovněž typu D F/F a tvoří obvod «24 hodinové ochrany» systému alarmu. Tento obvod zajišťuje okamžité spuštění alarmu prostřednictvím klasického tlačítkového spínače (S2). (Tato funkce je podobná «panic tlačítku» které se nachází u pokladen obchodů a bank. Spustí okamžitě alarm zcela nezávisle na stavu ostatních obvodů systému alarmu). FF1 a FF2 spíná tranzistor TR1 přes diody D16 a D15, které složí k tomu aby oddělily obvod od tranzistorů a tranzistory jsou dále použity k ovládání výstupního relé sirény. Monostabilní MMV2 v obvodu IC3 ovládá čas odchodu v systému alarmu a je spuštěn v čase zapnutí obvodu (GO funkce) a to po dobu co je obvod aktivován drží všechny ostatní multivibrátory v obvodu neaktivní a tím je alarm ve stavu uzamčení a resetován až po nastavené době a tímto umožňuje uživateli opustit střežený prostor bez spuštění alarmu. Tento čas je nastaven obvody C14, R21 a s možností změny pomocí potenciometru P2. Po dobu aktivace provozního stavu MMV2 svítí žlutá LED dioda a upozorňuje, že došlo k odpočítávání času odchodu ze střeženého objektu. Monostabilní obvod MMV4 v obvodu IC4 ovládá čas opakovaného spuštěné alarmu. Nastavuje prodlevu mezi dvěma za sebou následujícími alarmy. Obvod MMV4 se aktivuje současně pokud je alarm spuštěn pomocí spínače S4 a je současně nastaveno spojení kontaktů 12 a 13 umožňující funkci nastavení času alarmu obvodu MMV1 a rovněž pokud je sepnut spínač S3 sepnutím vývodů 3 a 4. Když je obvod MMV1 resetován a zvuk sirény utichne, obvod MMV4 je aktivován přes diodu D19 a tento obvod vygeneruje čas prodlevy. Když je restován obvod MMV4 pak obvod MMV1 je opět nastaven přes S3, C9 a TR4. Tyto stavy obvodu MMV1 jsou ve stavu zapnutí ovládány přes S4, FF1 které při aktivaci alarmu ovládají sirénu. Během aktivace obvodu MMV4 svítí dioda LED D14 a indikuje čas pauzy. Perioda resetování obvodu MMV4 je ovládána přes C10 a R17 a nastavitelná v určitém rozmezí potenciometrem P4. Upozorňujeme, že pokud S3 není sepnut pak alarm bude znít jednou po nastavenou dobu alarmu a poté utichne do doby než dojde k opětovnému sepnutí senzoru při narušení objektu. Pokud je sepnut spínač S4 který spojí vývody 13 a 11, pak siréna bude znít nepřetržitě dokud nebude obvod manuálně resetován klíčovým-přepínačem S1. 2
3 Jak je zobrazeno na diagramu 1 & 2, obvod je vybaven čtyřmi senzorovými vstupy, které přímo spouští (bez prodlevy) multivibrátor MMV1. tyto sensory jsou připojeny na vstup obvodu MMV1 přes oddělovače N1, 2, 3 & 4 a diody D1, 2, 3, 4 a spouští MMV1 přes TR4. Spuštění jednoho z těchto vstupů způsobí okamžitý alarm. K dispozici jsou další dva obvodové vstupy N5 a N6, které ovládají MMV3 a umožňují zpožděnou aktivaci tohoto obvodu. Tyto sensory se používají na místech která musí být střežena, ale současně se musí používat jako přístup a odchod pro uživatele alarmu. Nastavené zpoždění umožňuje uživateli vstup do a odchod z střeženého prostoru bez spuštění alarmu. Čas zpoždění je nastaven pomocí C7 a R13 a může být upraven v určitém rozmezí pomocí potenciometru P3. Při resetu MMV3 je nastaven obvod MMV1 a siréna se rozezvučí pokud spínač S1 nebude přepnut do pozice STAND-BY. Klíčový spínač S1 může nastavit jeden z následujících tří módů: a. STAND-BY. b. ACTIVATION(GO). c. RESET Pokud je S1 rozepnut, obvod je aktivován a svítí zelená dioda LED D18. Toto indikuje, obvod je v provozu. Při sepnutí S1 se obvod překlopí do STAND-BY provozu, kdy je možno spustit alarm pouze prostřednictvím tlačítka«panic» které jak již bylo zmíněno umožňuje spustit okamžitý alarm kdykoliv 24 hodin nepřetržitě. Pokud dojde během provozního stavu ke spuštění alarmu, pak přepnutím S1 do pozice STAND-BY a následně do pozice GO dojde k resetování alarmu a zvuk sirény utichne. Pokud není potřeba střežení alarmem v provozním stavu pak je nutno přepínač S1 navrátit do pozice STAND-BY. Pokud si pozorně prohlédnete schéma zapojení, povšimnete si že existují dva typy sensorů. Dva fungují jako spouštěče při sepnutí jejich kontaktu (NC) a další dva fungují jako spouštěče při rozepnutí jejich kontaktů (NO). Zkratka indikuje stav senzoru. Podle toho bude alarm aktivován buď jejich sepnutím nebo rozpojením. Při aktivaci kteréhokoliv ze vstupů alarmu v jeho provozním stavu, rozsvítí se příslušná dioda LED a tímto je možno mít přehled o kterémkoli v senzoru v daný okamžik. Obvodové schéma 1 a 2 ukazuje souvislosti mezi vstupními obvody a indikátory LED D7, 8, 9, 10, 11 & 12. Obvodové schéma 2 také ukazuje použití přepínačů S1, 2, 3 & 4. Schéma 3 uvádí příklady použití systému alarmu s různě připojenými vnějšími zařízeními jako např. kombinovaný elektronický zámek, dálkové ovládání a rozličné N.C. a N.O. senzory. Malá poznámka, pokud není vstup senzoru typu N.C. použit musí být jeho vstupní pin uzemněn. Celý obvod je opatřen také napájecím zdrojem, který je osazen transformátorem 220V / 10V, který poskytuje potřebné napětí 10 VAC/50-60 Hz které zapotřebí pro chod obvodu. Výkon transformátoru dostačuje potřebám kapacity záložní baterie a také pro provoz sirény. Například baterie má kapacitu 1.5 Ah a malá 0.5 A siréna bude vyžadovat sekundární vinutí pro proud 1.5 A. v případě použití dvou sirén je nutno zvýšit výkon transformátoru alespoň na 3A.. Obvod napájecího zdroje je vybaven červenou LED diodou (D20) pro indikaci zapnutí napájení. V normálním provozním stavu musí být obvod spojen se záložní napájecí baterií. (Lead-Acid akumulátor), který je stále nabíjen napájecím zdrojem. Napěťový regulátor 7805 poskytuje potřebné napětí 5 VDC pro správnou funkci celého obvodu alarmu. 3
4 Relé, které ovládá sirény má dva stavy. Stav nesepnuto když alarm není aktivován a stav sepnuto při aktivaci alarmu. Toto umožňuje použití buď jednoduchých sirén nebo sirén s ochrannými obvody jak je znázorněno na schématu zapojení 4a, b & c. SESTAVENÍ OBVODU Nejdříve ze všeho bychom rádi připomněli některé základní znalosti pro stavbu elektronických obvodů na desce s plošnými spoji. Deska je vyrobena z tenkého izolačního materiálu a potažena slabou vrstvou vodivé mědi, která je tvarovaná tak aby vytvořila potřebná spojení mezi rozličnými komponentami daného obvodu. Nutnost použití správně navržené desky s plošnými spoji značně zrychluje sestavení obvodu a redukuje možnost chyb při zapojení. Desky stavebnic jsou předvrtané a na straně obvodů jsou vytištěny vývody obvodů pro jejich identifikaci což činí sestavení obvodu snazším. Aby deska byla během skladování chráněna před oxidací a tak zajištěn dokonalý stav mědí, je deska již během výroby potažena speciální vrstvou ochranného laku, který ji chrání před oxidací a rovněž usnadňuje pájení. Zapájení součástek do desky s plošnými spoji je vše co je třeba učinit pro sestavení obvodu. To jakým způsobem zapájení provedete velmi ovlivní úspěch nebo neúspěch vaší práce. Není to náročný postup a pokud dodržíte několik pravidel neměli by jste mít problémy. Páječka by měla být lehká a příkon by neměl překročit 25 Watů. Pájecí hrot by měl být ostrý a musí být stále čistý. K těmto účelům se vyrábějí speciální houbičky, které se navlhčí a čas od času můžete o ně očistit horký hrot aby byly odstraněny všechny nečistoty, které mají tendenci na hrotu ulpívat. Neodstraňujte nečistotu z hrotu smirkovým papírem. Pokud nejde hrot vyčistit pak jej vyměňte. Na trhu je mnoho druhů různých pájek a měli by jste zvolit kvalitní pájku, která obsahuje pájecí pastu v jádru pájky a tím bylo zajištěno vždy dokonalé spájení Nepoužívejte jinou pájecí pastu než tu, která je již obsažena v jádru pájky. Příliš mnoho pasty může způsobit mnoho problémů a bývá hlavní příčinou špatné funkce obvodu. Jestliže nicméně musíte použít dodatečnou pastu jako například v případě potažení měděných drátků, pak ji po ukončení pájení velmi pečlivě očistěte. Aby komponenty byly správně zapájeny dodržujte následující postup: Očistěte vývody součástek malým kouskem smirkového papíru. Vývody ohněte ve správné vzdálenosti od součástky a vložte součástku na její místo v desce. Může se stát, že máte součástku jejíž vývody jsou o něco silnější než otvor v desce a nelze je do desky zasunout. V tomto případě použijte mini vrtačku a otvory mírně zvětšete. Nezvětšujte otvory příliš jelikož by to mohlo znesnadnit vlastní pájení. Uchopte horkou páječku a umístěte hrot na vývod součástky a současně držte konec pájecího drátu v bodě kde vývod prochází deskou. Pájecí hrot se musí dotýkat vývodu těsně nad deskou. Když se začne pájka tavit a roztékat počkejte až pokryje oblast okolo otvoru v desce a pasta vře a dostává se nad pájku. Celý proces by neměl trvat déle než 5 sekund. Oddalte pájecí hrot a ponechte pájku aby pomalu vychladla aniž by jste na ni foukali a nebo pohli se součástkou. Pokud je vše správně 4
5 provedeno pak povrch spoje musí mít jasný kovový vzhled a konce spojů by měly být krátce nad vývody součástek. Pokud se pájení zdá být nesprávné, narušené nebo má tvar kuliček, pak jste vytvořili studený spoj. Odstraňte pájku odsávačkou nebo pájecím tamponem a proveďte opět spájení. Dejte velký pozor a by nedošlo k přehřátí spoje na desce jelikož by se mohl snadno oddělit od desky a odlomit se. Při pájení citlivé součástky je dobrým postupem držet vývod součástky nad deskou, ze strany součástek, pomocí kleštiček a tím odvést teplo, které by mohlo způsobit poškození součástky. Nepoužívejte více pájky než je potřeba jelikož mnoho pájky zvyšuje nebezpečí zkratu mezi sousedními spoji na desce zvláště pokud se nacházejí velmi blízko sebe. Po dokončení práce odstřihněte přesahující vývody součástek a desku vhodným roztokem pečlivě očistěte od pájecí pasty, která zůstala na desce. První dojem při pohledu na desku plošných spojů musí být, že sestavení tohoto obvodu je velmi obtížné a komplikované. Naštěstí tomu tak není. Na desce je vcelku několik součástek, kdy musíte být pozorní aby nebyly vloženy na nesprávná místa. Celkově projekt není příliš obtížný jak by jste se domnívali. Nejprve ze všeho zapájejte na svá místa všechny vývody a také zapájejte objímky integrovaných obvodů. Dávejte pozor aby objímky byly správně orientovány. Podle identifikovaných hodnot zapájejte postupně všechny odpory. Všechny odporové trimry a kondenzátory. Elektrolytické kondenzátory musí být vloženy do desky se správnou orientací polarity. Zapájejte na určená místa všechny diody, svítivé LED diody a tranzistory. Při pájení všech polovodičových součástek dejte pozor aby nedošlo k jejich přehřátí. Ujistěte se, že jsou na správných místech a vloženy správnou orientací. Namístěte chladič na regulátor IO použitím přiloženého šroubku a vložte jej na určené místo na desce plošných spojů až chladič dosedne na desku a poté jej pečlivě připájejte. Připájejte na určené místo relé a nakonec vložte integrované obvody do objímek. Integrované obvody jsou typu CMOS a mohou se velmi snadno poškodit statickým výbojem. Aby se zabránilo poškození integrovaných obvodů statickým výboje doporučujeme před manipulací dotknout se např. vodovodní trubky a také uzemnit desku plošných spojů. Tímto opatřením by měly být všechny statické náboje bezpečně svedeny do uzemnění. Proveďte velmi pečlivou kontrolu celé vaší práce, očistěte celou desku plošných spojů pomocí např. lihového rozpouštědla aby se odstranily všechny zbytky pájecí pasty a pokud se vše jeví být v pořádku pokračujte zapojením přívodů a nastavením obvodu. PROPOJENÍ - NASTAVENÍ Připojte sekundární vinutí transformátoru 10 V/1.5 A do bodů 43 a 44 na desce plošných spojů. Připojte podle potřeby senzorové obvody do odpovídajících párů kontaktů pro normálně otevřený, normálně zavřený, okamžité spuštění nebo zpožděné spuštění alarmu. (Při testování můžete použít jako senzory spínače nebo kousky vodičů pro simulaci senzorových obvodů). Připojte spínače S1, 2, 3 a 4 do určených míst na desce plošných spojů. 5

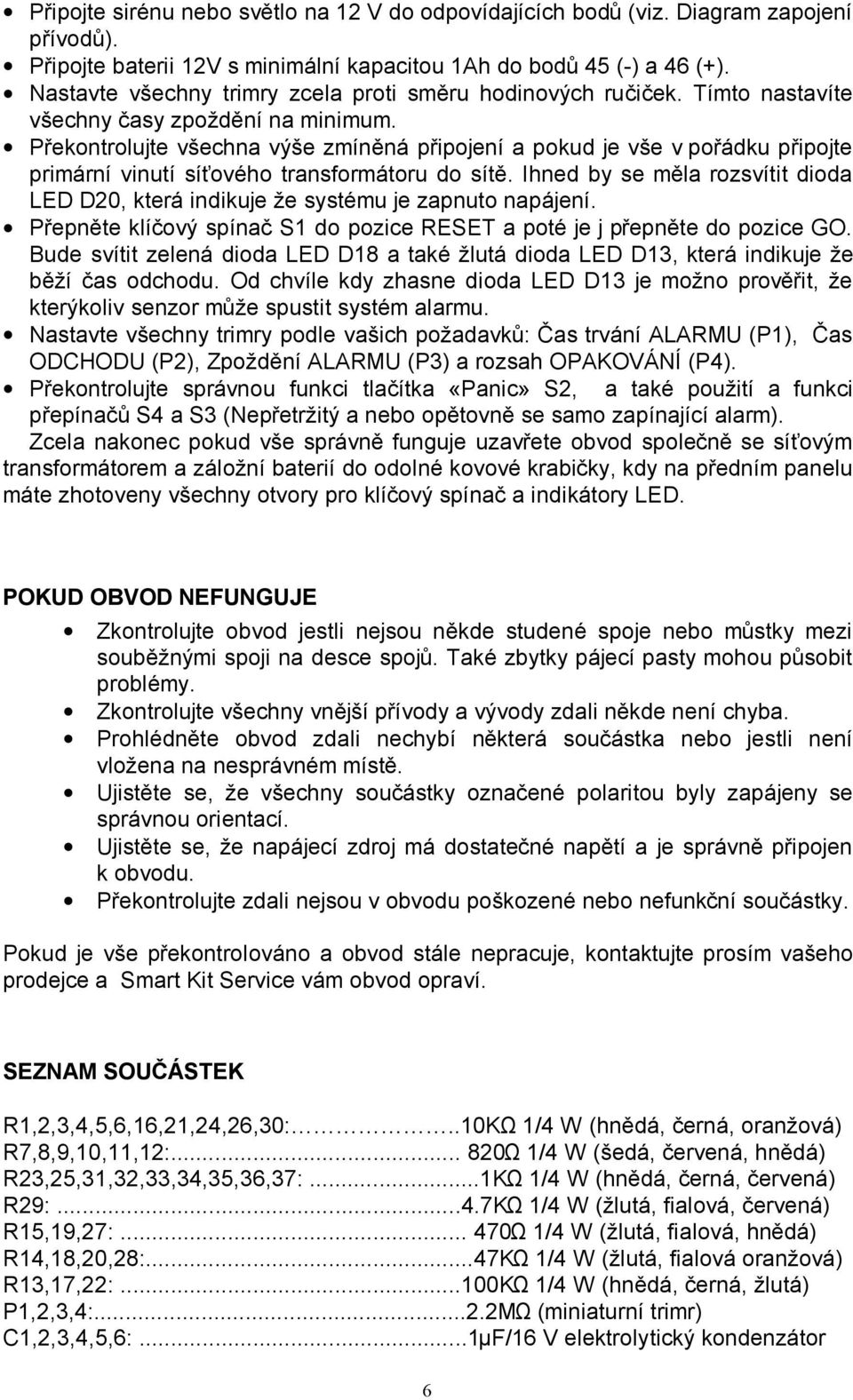

6 Připojte sirénu nebo světlo na 12 V do odpovídajících bodů (viz. Diagram zapojení přívodů). Připojte baterii 12V s minimální kapacitou 1Ah do bodů 45 (-) a 46 (+). Nastavte všechny trimry zcela proti směru hodinových ručiček. Tímto nastavíte všechny časy zpoždění na minimum. Překontrolujte všechna výše zmíněná připojení a pokud je vše v pořádku připojte primární vinutí síťového transformátoru do sítě. Ihned by se měla rozsvítit dioda LED D20, která indikuje že systému je zapnuto napájení. Přepněte klíčový spínač S1 do pozice RESET a poté je j přepněte do pozice GO. Bude svítit zelená dioda LED D18 a také žlutá dioda LED D13, která indikuje že běží čas odchodu. Od chvíle kdy zhasne dioda LED D13 je možno prověřit, že kterýkoliv senzor může spustit systém alarmu. Nastavte všechny trimry podle vašich požadavků: Čas trvání ALARMU (P1), Čas ODCHODU (P2), Zpoždění ALARMU (P3) a rozsah OPAKOVÁNÍ (P4). Překontrolujte správnou funkci tlačítka «Panic» S2, a také použití a funkci přepínačů S4 a S3 (Nepřetržitý a nebo opětovně se samo zapínající alarm). Zcela nakonec pokud vše správně funguje uzavřete obvod společně se síťovým transformátorem a záložní baterií do odolné kovové krabičky, kdy na předním panelu máte zhotoveny všechny otvory pro klíčový spínač a indikátory LED. POKUD OBVOD NEFUNGUJE Zkontrolujte obvod jestli nejsou někde studené spoje nebo můstky mezi souběžnými spoji na desce spojů. Také zbytky pájecí pasty mohou působit problémy. Zkontrolujte všechny vnější přívody a vývody zdali někde není chyba. Prohlédněte obvod zdali nechybí některá součástka nebo jestli není vložena na nesprávném místě. Ujistěte se, že všechny součástky označené polaritou byly zapájeny se správnou orientací. Ujistěte se, že napájecí zdroj má dostatečné napětí a je správně připojen k obvodu. Překontrolujte zdali nejsou v obvodu poškozené nebo nefunkční součástky. Pokud je vše překontrolováno a obvod stále nepracuje, kontaktujte prosím vašeho prodejce a Smart Kit Service vám obvod opraví. SEZNAM SOUČÁSTEK R1,2,3,4,5,6,16,21,24,26,30:..10KΩ 1/4 W (hnědá, černá, oranžová) R7,8,9,10,11,12: Ω 1/4 W (šedá, červená, hnědá) R23,25,31,32,33,34,35,36,37:...1KΩ 1/4 W (hnědá, černá, červená) R29:...4.7KΩ 1/4 W (žlutá, fialová, červená) R15,19,27: Ω 1/4 W (žlutá, fialová, hnědá) R14,18,20,28:...47KΩ 1/4 W (žlutá, fialová oranžová) R13,17,22:...100KΩ 1/4 W (hnědá, černá, žlutá) P1,2,3,4:...2.2MΩ (miniaturní trimr) C1,2,3,4,5,6:...1μF/16 V elektrolytický kondenzátor 6
7 C7,14:...100μF/16 V elektrolytický kondenzátor C10,15:...220μF/16 V elektrolytický kondenzátor C8,9,20,22:...10μF/16 V elektrolytický kondenzátor C11,12,16,19,21, 23 :...100nF/63 V (0.1μF)polyesterový kondenzátor C17:... 22μF/16 V elektrolytický kondenzátor C13:...47μF/16 V elektrolytický kondenzátor C18: μF/25 V elektrolytický kondenzátor D1,2,3,4,5,6,15,16,19:... 1N4148 spínací dioda všeobecného typu D21,22,23,24:...BY252 usměrňovací dioda nebo RAX GI 837U D17:... 1N4007 usměrňovací dioda D20:...LED červená D13:...LED žlutá D14,18:...LED zelená D7,8,9,10,11,12:... LED červená IC1: regulátor IO IC2: IO IC3,4: dvojitý monostabilní IC5: dvojitý D flip-flop TR1:...BD237 TR2,3,4:... BC547,8 RL:... RELÉ 6 VDC cívka 250 V/10 A Kontakty Ostatní: Deska plošných spojů Smart Kit No KO3, 48 vývodů, 1 x IO objímka 14 DIL, 3 IO objímky 16 DIL, chladič pro 7805, šroub a nýt, pájka, uživatelský návod. Následující části nejsou součástí balení stavebnice: S1: ON-OFF jednoduchý spínač napájení (zapnutí vypnutí) S2: N.O. tlačítko S3: Jednoduchý spínač ON-OFF (zapnutí vypnutí) S4: Jednoduchý spínač ON-OFF (zapnutí vypnutí) Tento obvod je napájen síťovým napětím 220V a v některých částech tohoto obvodu je toto napětí trvale přítomno. Napětí vyšší než 50V je napětí nebezpečné a může být dokonce smrtelné. Aby jste odvrátili možnou nehodu, který by postihla vás nebo některého člena vaší rodiny, prosím prostudujte si následující pravidla: Nepracujte s obvodem ve spěchu nebo pokud jste unaveni. Před připojením obvodu k síti vše dvakrát zkontrolujte. Buďte připraveni síť odpojit pokud se vám cokoliv nezdá být v pořádku. Pokud je obvod zapojen do sítě nedotýkejte se žádné části obvodu. 7
8 Nenechávejte obnažené síťové přívody. Všechny síťové přívody by měly být řádně zaizolovány. Nezaměňujte pojistky za jiný než odpovídající typ. Taktéž nenahrazujte pojistky drátem nebo hliníkovou fólií. Nemanipulujte s obvodem vlhkýma rukama. Pokud nosíte řetízek nebo náhrdelník dávejte pozor aby nedošlo k jejich dotyku s nechráněnými částmi obvodu. Vždy používejte odpovídající síťový přívod a obvod řádně uzemněte. Pokud je krycí krabička obvodu vyrobena z kovu pak ji vždy řádně uzemněte. Pokud je to potřeba můžete použít oddělovací transformátor 1:1 k oddělení obvodu od sítě. Při testování obvodu, který je napájen ze sítě si nasaďte boty s gumovou podrážkou, stůjte na suchém a nevodivém podkladu a jednu ruku dejte do kapsy nebo ji držte za zády. Pokud dodržíte všechna výše uvedená opatření snížíte na minimum nebezpečí úrazu elektrickým proudem. Takto chráníte nejenom sebe, ale také ostatní kolem vás. Správně sestavený a dobře izolovaný přístroj nepředstavuje žádné nebezpečí pro uživatele tohoto zařízení. UPOZONĚNÍ: POKUD NEJSTE OPATRNÍ ELEKTRICKÝ PROUD MŮŽE BÝT SMRTELNÝ. 8
9 Obecný návod na sestavení elektronických stavebnic Elektronické stavebnice, by měla osazovat osoba znalá práce s elektronickými součástkami a oživovat osoba s kvalifikací odpovídající povaze zařízení. Pokud je stavebnice napájena síťovým napětím 230V, mělo by se vždy jednat o osobu s patřičnou kvalifikací, nebo pod dohledem osoby která tuto kvalifikaci má při dodržování všech pravidel práce pod napětím! SESTAVENÍ Nejdříve ze všeho bychom rádi připomněli některé základní znalosti pro stavbu elektronických obvodů na desce s plošnými spoji. Deska je vyrobena z tenkého izolačního materiálu a potažena slabou vrstvou vodivé mědi, která je tvarovaná tak aby vytvořila potřebná spojení mezi rozličnými komponentami daného obvodu. Nutnost použití správně navržené desky s plošnými spoji značně zrychluje sestavení obvodu a redukuje možnost chyb při zapojení. Desky stavebnic jsou předvrtané a na straně obvodů jsou vytištěny vývody obvodů pro jejich identifikaci což činí sestavení obvodu snazším. Aby deska byla během skladování chráněna před oxidací a tak zajištěn dokonalý stav mědí, je deska již během výroby potažena speciální vrstvou ochranného laku, který ji chrání před oxidací a rovněž usnadňuje pájení. Zapájení součástek do desky s plošnými spoji je vše co je třeba učinit pro sestavení obvodu. To jakým způsobem to provedete velmi ovlivní úspěch nebo neúspěch vaší práce. Není to náročný postup a pokud dodržíte několik pravidel neměli by jste mít problémy. Páječka by měla být lehká a příkon by neměl překročit 25 Watů. Pájecí hrot by měl být ostrý a musí být stále čistý. K těmto účelům se vyrábějí speciální houbičky, které se navlhčí a čas od času můžete o ně očistit horký hrot aby byly odstraněny všechny nečistoty které mají tendenci na hrotu ulpívat. Neodstraňujte nečistotu z hrotu smirkovým papírem. Pokud nejde hrot vyčistit pak jej vyměňte. Na trhu je mnoho druhů různých pájek a měl by jste zvolit kvalitní pájku, která obsahuje pájecí pastu v jádru pájky a tím bylo zajištěno vždy dokonalé spájení Nepoužívejte jinou pájecí pastu než tu, která je již obsažena v jádru pájky. Příliš mnoho pasty může způsobit mnoho problémů a bývá hlavní příčinou špatné funkce obvodu. Jestliže nicméně musíte použít dodatečnou pastu jako například v případě potažení měděných drátků, pak ji po ukončení pájení velmi pečlivě očistěte. Aby komponenty byly správně zapájeny dodržujte následující postup: Očistěte vývody součástek malým kouskem smirkového papíru. Vývody ohněte ve správné vzdálenosti od součástky a vložte součástku na její místo v desce. Může se stát, že máte součástku jejíž vývody jsou o něco silnější než otvor v desce a nelze je do desky zasunout. V tomto případě použijte mini vrtačku a otvory mírně zvětšete. Nezvětšujte otvory příliš jelikož by to mohlo znesnadnit vlastní pájení. Uchopte horkou páječku a umístěte hrot na vývod součástky a současně držte konec pájecího drátu v bodě kde vývod prochází deskou. Pájecí hrot se musí dotýkat vývodu těsně nad deskou. Když se začne pájka tavit a roztékat počkejte až pokryje oblast okolo otvoru v desce a pasta vře a dostává se nad pájku. Celý proces by neměl trvat déle než 5 sekund. Oddalte pájecí hrot a ponechte pájku aby pomalu vychladla aniž by jste na ni foukali a nebo manipulovali se součástkou. Pokud je vše správně provedeno pak povrch spoje musí mít jasný kovový vzhled a konce spojů by měly být krátce nad vývody součástek. Pokud se pájení zdá být nesprávné, narušené nebo má tvar kuliček, pak jste vytvořili studený spoj. Odstraňte pájku odsávačkou nebo pájecím tamponem a proveďte opět spájení.
10 Dejte velký pozor a by nedošlo k přehřátí spoje na desce jelikož by se mohl snadno oddělit od desky a odlomit se. Při pájení citlivé součástky je dobrým postupem držet vývod součástky nad deskou, ze strany součástek, pomocí kleštiček a tím odvést teplo, které by mohlo způsobit poškození součástky. Nepoužívejte více pájky než je potřeba jelikož mnoho pájky zvyšuje nebezpečí zkratu mezi sousedními spoji na desce zvláště pokud se nacházejí velmi blízko sebe. Po dokončení práce odstřihněte přesahující vývody součástek a desku vhodným roztokem pečlivě očistěte od pájecí pasty, která zůstala na desce. Pokud jste se řídili výše uvedenými pokyny a byli jste pozorní při umísťování součástek do desky se spoji pak by se neměly vyskytnou žádné problémy v zapojení desky s plošnými spoji. Postupujte podle pokynů jak jsou uvedené výše a připájejte nejdříve všechny vývody DIL pouzdra, následně všechny odpory a kondenzátory. Sledujte polaritu elektrolytických kondenzátorů a také správně usaďte pouzdro DIL podle značky na desce a výřezu na pouzdru. Na desce je prostor pro přímé umístění potenciometru, ovšem vše záleží na tom jakou použijete krabičku pro obvod. Pokud musíte umístit potenciometr dále od desky je potřeba provést propojení stíněnými kablíky k zamezení nežádoucího šumu. Po ukončení pájení všech spojů na desce ji pečlivě očistěte od pájecí pasty a pozorně desku prohlédněte zdali nejsou někde špatné spoje nebo zkraty mezi souběžnými spoji na desce. Pokud se vše jeví v pořádku umístěte integrovaný obvod do jeho pouzdra a pripojte napájecí napětí dle schematu. Připojení audio signálů by mělo být provedeno stíněným kablíkem aby se zamezilo nežádoucímu šumu nebo interferenci. POKUD OBVOD NEFUNGUJE Zkontrolujte obvod jestli nejsou někde studené spoje nebo můstky mezi souběžnými spoji na desce spojů. Také zbytky pájecí pasty mohou působit problémy. Zkontrolujte všechny vnější přívody a vývody zdali někde není chyba. Prohlédněte obvod zdali nechybí některá součástka nebo jestli není vložena na nesprávném místě. Ujistěte se, že všechny polarizované součástky (např. diody, elektrolyty, ostatní polovodiče a další) byly zapájeny se správnou polaritou. Ujistěte se, že napájení má dostatečné a správné napětí a je správně připojeno k obvodu. Překontrolujte jestli nejsou v obvodu poškozené nebo nefunkční součástky.
