DUR Turistické přístřešky podhostýnského mikroregionu A. ÚVODNÍ ÚDAJE

Transkript

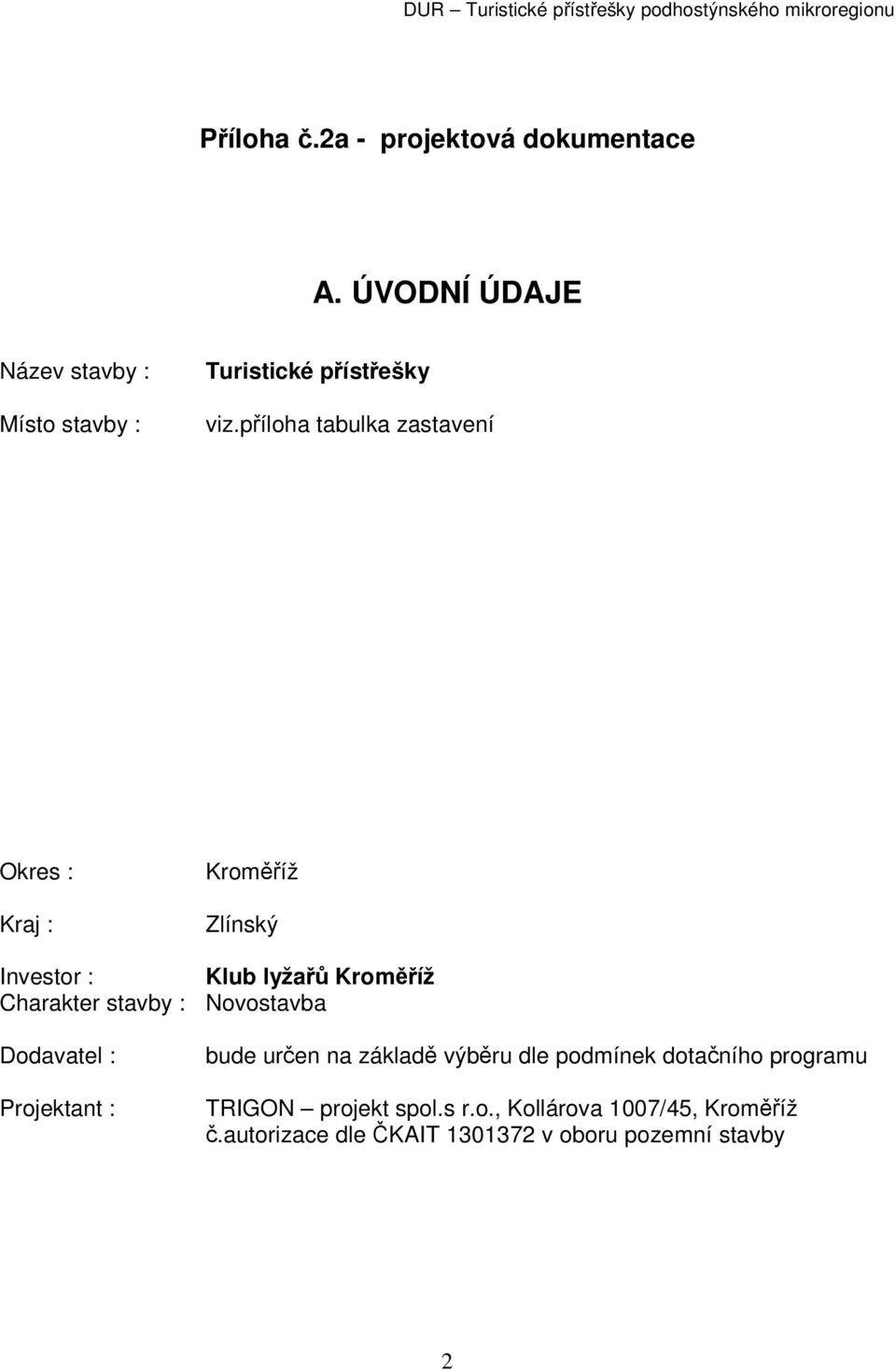

1 Příloha č.2a - projektová dokumentace A. ÚVODNÍ ÚDAJE Název stavby : Místo stavby : Turistické přístřešky viz.příloha tabulka zastavení Okres : Kraj : Kroměříž Zlínský Investor : Klub lyžařů Kroměříž Charakter stavby : Novostavba Dodavatel : Projektant : bude určen na základě výběru dle podmínek dotačního programu TRIGON projekt spol.s r.o., Kollárova 1007/45, Kroměříž č.autorizace dle ČKAIT v oboru pozemní stavby 2

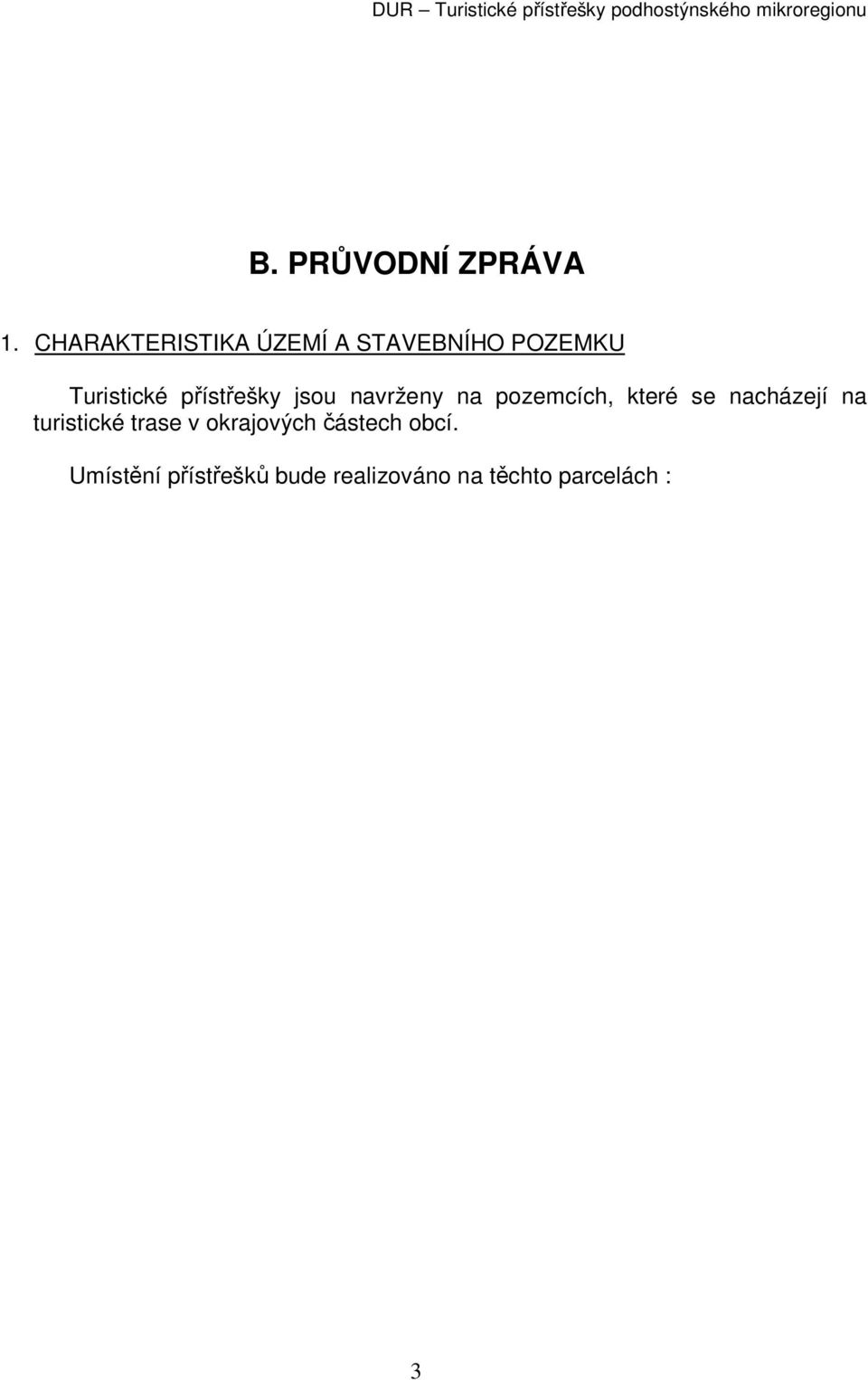

2 B. PRŮVODNÍ ZPRÁVA 1. CHARAKTERISTIKA ÚZEMÍ A STAVEBNÍHO POZEMKU Turistické přístřešky jsou navrženy na pozemcích, které se nacházejí na turistické trase v okrajových částech obcí. Umístění přístřešků bude realizováno na těchto parcelách : 3

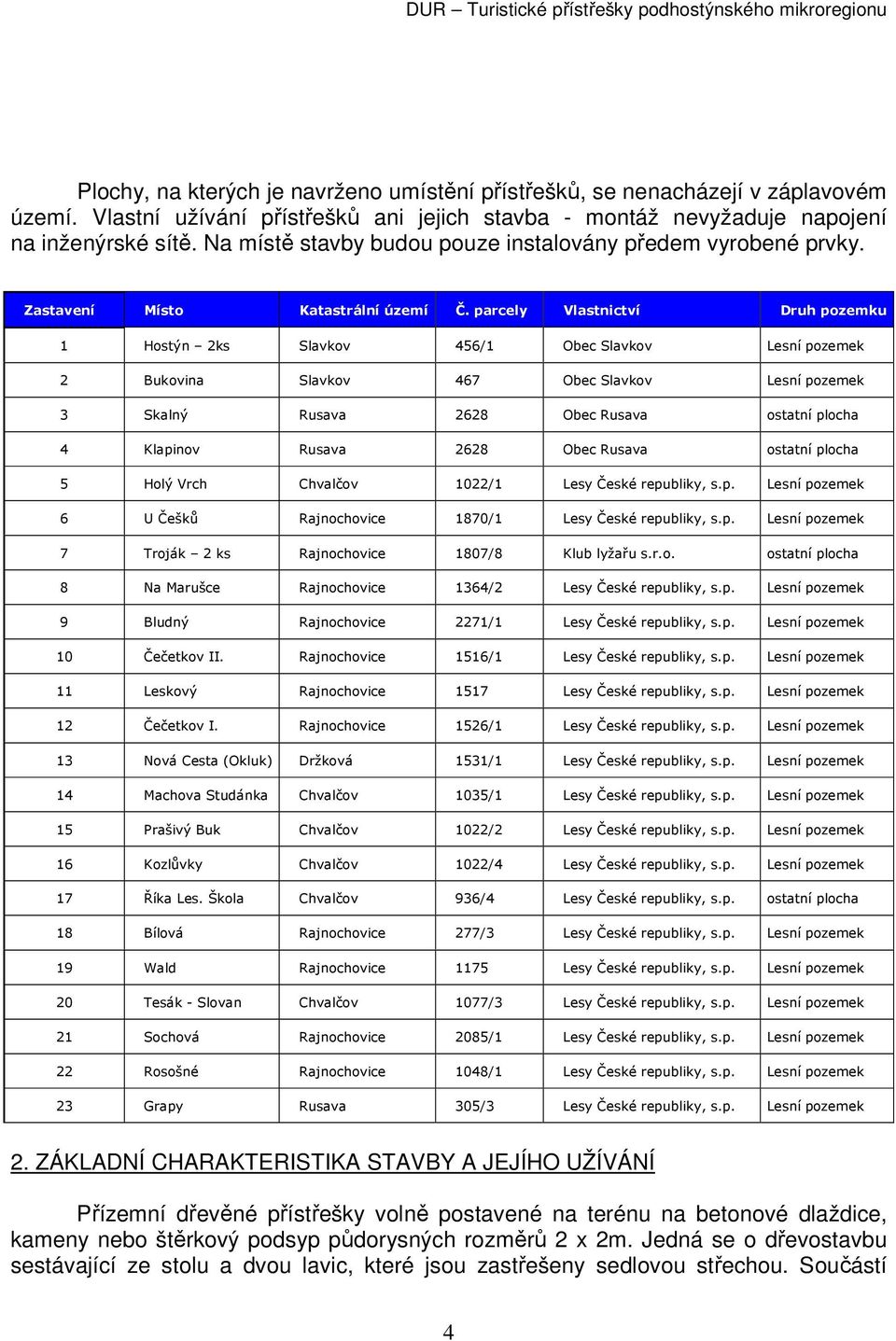

3 Plochy, na kterých je navrženo umístění přístřešků, se nenacházejí v záplavovém území. Vlastní užívání přístřešků ani jejich stavba - montáž nevyžaduje napojení na inženýrské sítě. Na místě stavby budou pouze instalovány předem vyrobené prvky. Zastavení Místo Katastrální území Č. parcely Vlastnictví Druh pozemku 1 Hostýn 2ks Slavkov 456/1 Obec Slavkov Lesní pozemek 2 Bukovina Slavkov 467 Obec Slavkov Lesní pozemek 3 Skalný Rusava 2628 Obec Rusava ostatní plocha 4 Klapinov Rusava 2628 Obec Rusava ostatní plocha 5 Holý Vrch Chvalčov 1022/1 Lesy České republiky, s.p. Lesní pozemek 6 U Češků Rajnochovice 1870/1 Lesy České republiky, s.p. Lesní pozemek 7 Troják 2 ks Rajnochovice 1807/8 Klub lyžařu s.r.o. ostatní plocha 8 Na Marušce Rajnochovice 1364/2 Lesy České republiky, s.p. Lesní pozemek 9 Bludný Rajnochovice 2271/1 Lesy České republiky, s.p. Lesní pozemek 10 Čečetkov II. Rajnochovice 1516/1 Lesy České republiky, s.p. Lesní pozemek 11 Leskový Rajnochovice 1517 Lesy České republiky, s.p. Lesní pozemek 12 Čečetkov I. Rajnochovice 1526/1 Lesy České republiky, s.p. Lesní pozemek 13 Nová Cesta (Okluk) Držková 1531/1 Lesy České republiky, s.p. Lesní pozemek 14 Machova Studánka Chvalčov 1035/1 Lesy České republiky, s.p. Lesní pozemek 15 Prašivý Buk Chvalčov 1022/2 Lesy České republiky, s.p. Lesní pozemek 16 Kozlůvky Chvalčov 1022/4 Lesy České republiky, s.p. Lesní pozemek 17 Říka Les. Škola Chvalčov 936/4 Lesy České republiky, s.p. ostatní plocha 18 Bílová Rajnochovice 277/3 Lesy České republiky, s.p. Lesní pozemek 19 Wald Rajnochovice 1175 Lesy České republiky, s.p. Lesní pozemek 20 Tesák - Slovan Chvalčov 1077/3 Lesy České republiky, s.p. Lesní pozemek 21 Sochová Rajnochovice 2085/1 Lesy České republiky, s.p. Lesní pozemek 22 Rosošné Rajnochovice 1048/1 Lesy České republiky, s.p. Lesní pozemek 23 Grapy Rusava 305/3 Lesy České republiky, s.p. Lesní pozemek 2. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍHO UŽÍVÁNÍ Přízemní dřevěné přístřešky volně postavené na terénu na betonové dlaždice, kameny nebo štěrkový podsyp půdorysných rozměrů 2 x 2m. Jedná se o dřevostavbu sestávající ze stolu a dvou lavic, které jsou zastřešeny sedlovou střechou. Součástí 4

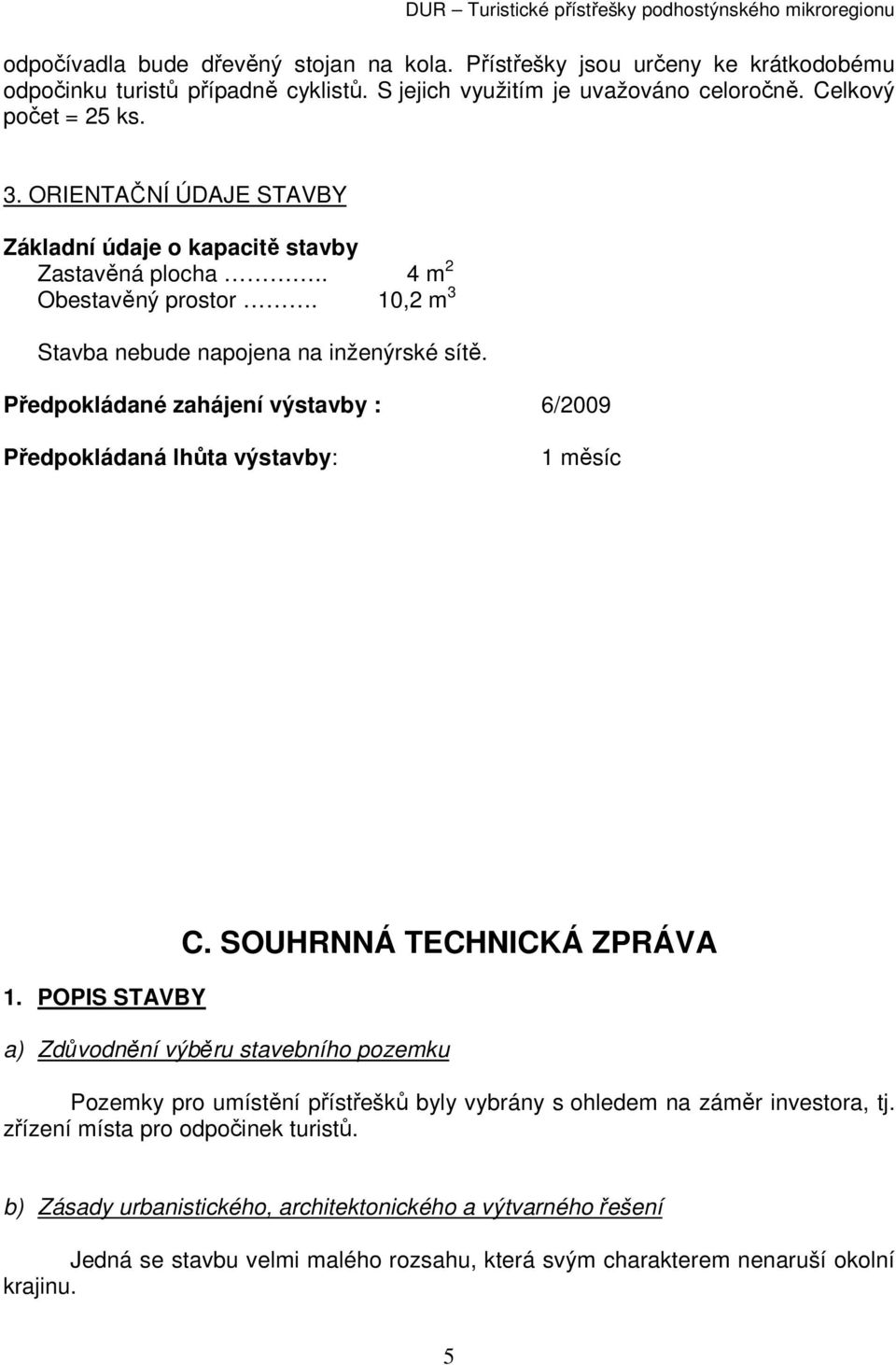

4 odpočívadla bude dřevěný stojan na kola. Přístřešky jsou určeny ke krátkodobému odpočinku turistů případně cyklistů. S jejich využitím je uvažováno celoročně. Celkový počet = 25 ks. 3. ORIENTAČNÍ ÚDAJE STAVBY Základní údaje o kapacitě stavby Zastavěná plocha.. 4 m 2 Obestavěný prostor. 10,2 m 3 Stavba nebude napojena na inženýrské sítě. Předpokládané zahájení výstavby : 6/2009 Předpokládaná lhůta výstavby: 1 měsíc 1. POPIS STAVBY C. SOUHRNNÁ TECHNICKÁ ZPRÁVA a) Zdůvodnění výběru stavebního pozemku Pozemky pro umístění přístřešků byly vybrány s ohledem na záměr investora, tj. zřízení místa pro odpočinek turistů. b) Zásady urbanistického, architektonického a výtvarného řešení Jedná se stavbu velmi malého rozsahu, která svým charakterem nenaruší okolní krajinu. 5

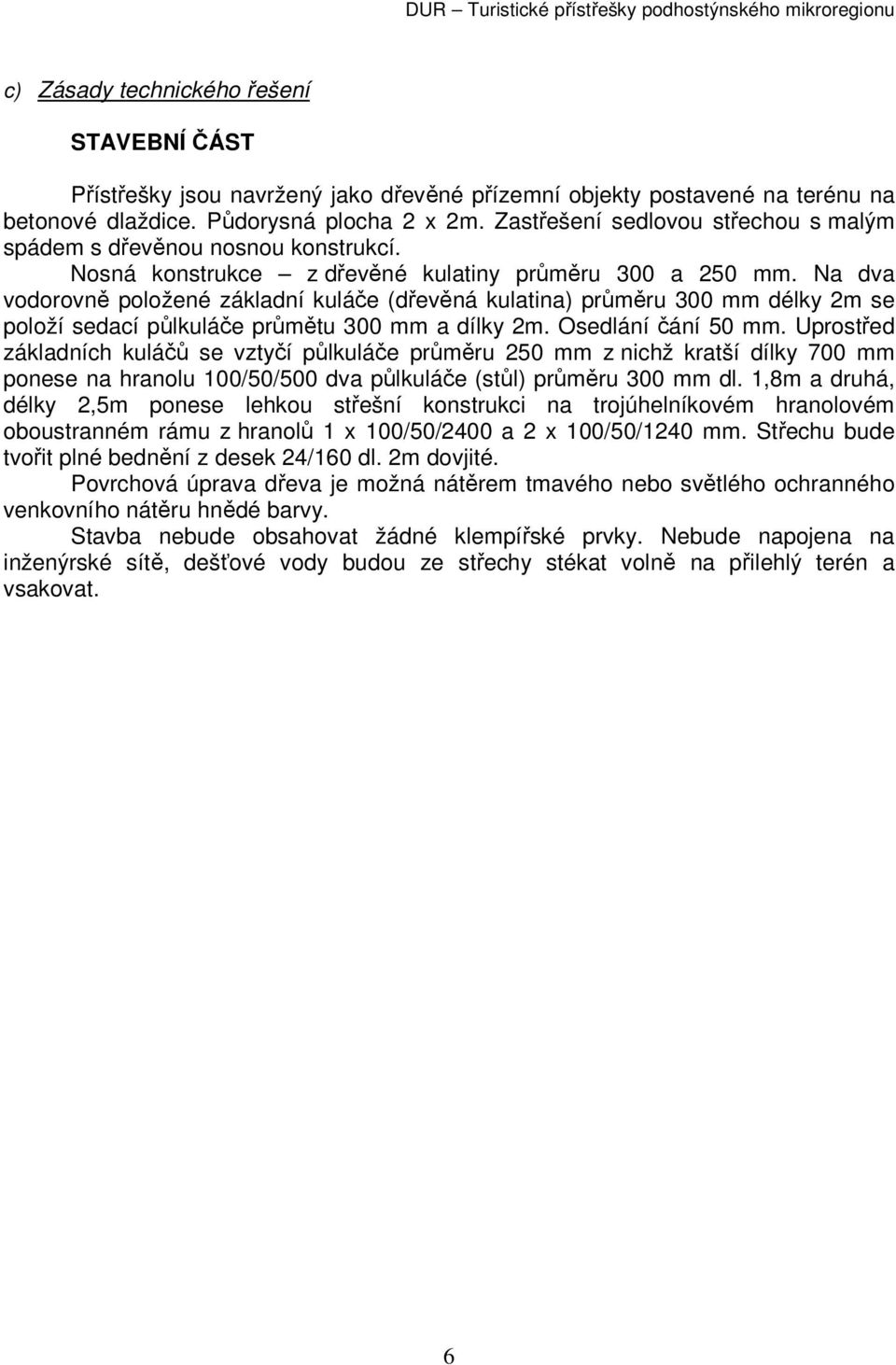

5 c) Zásady technického řešení STAVEBNÍ ČÁST Přístřešky jsou navržený jako dřevěné přízemní objekty postavené na terénu na betonové dlaždice. Půdorysná plocha 2 x 2m. Zastřešení sedlovou střechou s malým spádem s dřevěnou nosnou konstrukcí. Nosná konstrukce z dřevěné kulatiny průměru 300 a 250 mm. Na dva vodorovně položené základní kuláče (dřevěná kulatina) průměru 300 mm délky 2m se položí sedací půlkuláče průmětu 300 mm a dílky 2m. Osedlání čání 50 mm. Uprostřed základních kuláčů se vztyčí půlkuláče průměru 250 mm z nichž kratší dílky 700 mm ponese na hranolu 100/50/500 dva půlkuláče (stůl) průměru 300 mm dl. 1,8m a druhá, délky 2,5m ponese lehkou střešní konstrukci na trojúhelníkovém hranolovém oboustranném rámu z hranolů 1 x 100/50/2400 a 2 x 100/50/1240 mm. Střechu bude tvořit plné bednění z desek 24/160 dl. 2m dovjité. Povrchová úprava dřeva je možná nátěrem tmavého nebo světlého ochranného venkovního nátěru hnědé barvy. Stavba nebude obsahovat žádné klempířské prvky. Nebude napojena na inženýrské sítě, dešťové vody budou ze střechy stékat volně na přilehlý terén a vsakovat. 6

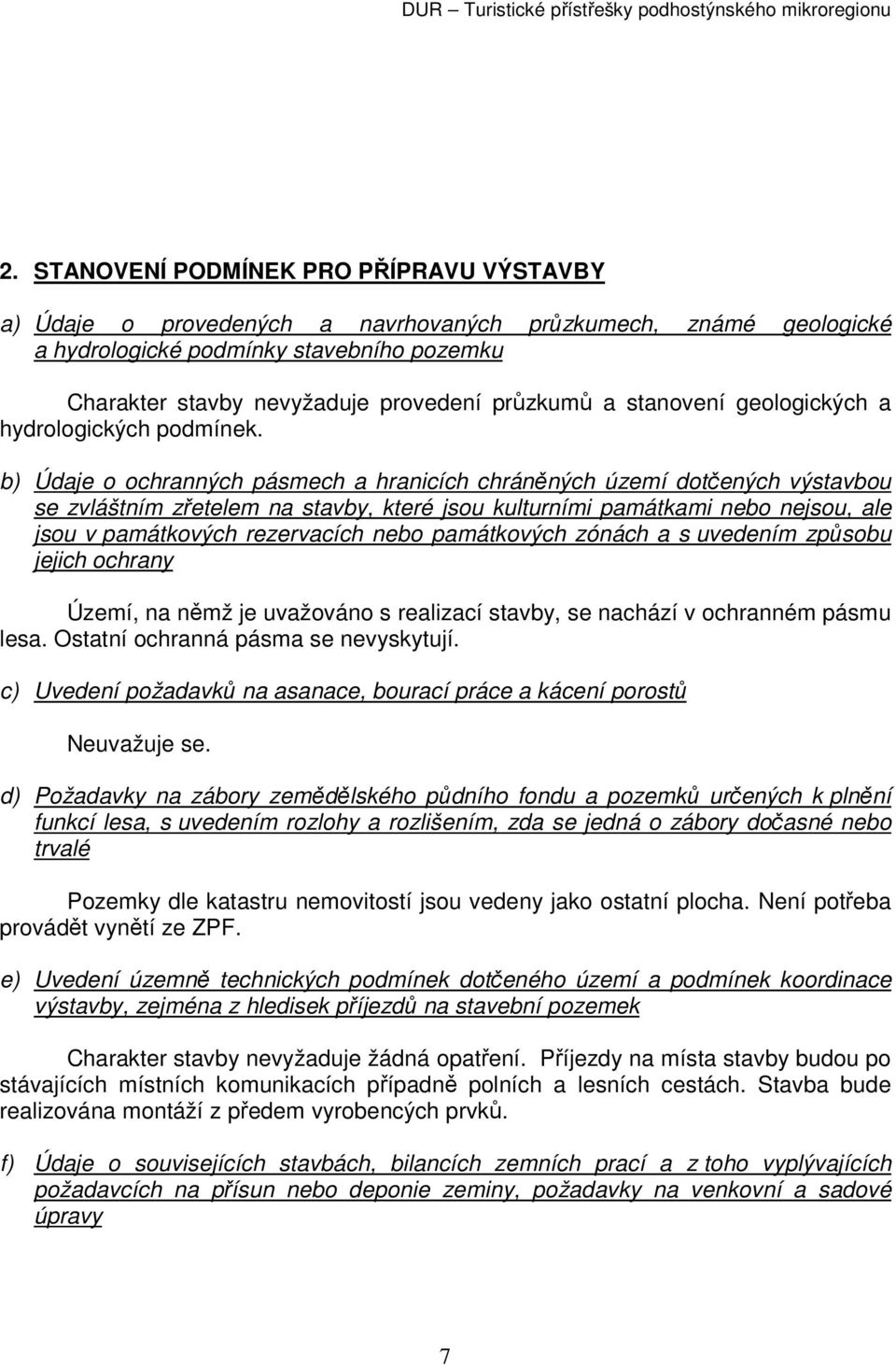

6 2. STANOVENÍ PODMÍNEK PRO PŘÍPRAVU VÝSTAVBY a) Údaje o provedených a navrhovaných průzkumech, známé geologické a hydrologické podmínky stavebního pozemku Charakter stavby nevyžaduje provedení průzkumů a stanovení geologických a hydrologických podmínek. b) Údaje o ochranných pásmech a hranicích chráněných území dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou, ale jsou v památkových rezervacích nebo památkových zónách a s uvedením způsobu jejich ochrany Území, na němž je uvažováno s realizací stavby, se nachází v ochranném pásmu lesa. Ostatní ochranná pásma se nevyskytují. c) Uvedení požadavků na asanace, bourací práce a kácení porostů d) Požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkcí lesa, s uvedením rozlohy a rozlišením, zda se jedná o zábory dočasné nebo trvalé Pozemky dle katastru nemovitostí jsou vedeny jako ostatní plocha. Není potřeba provádět vynětí ze ZPF. e) Uvedení územně technických podmínek dotčeného území a podmínek koordinace výstavby, zejména z hledisek příjezdů na stavební pozemek Charakter stavby nevyžaduje žádná opatření. Příjezdy na místa stavby budou po stávajících místních komunikacích případně polních a lesních cestách. Stavba bude realizována montáží z předem vyrobencých prvků. f) Údaje o souvisejících stavbách, bilancích zemních prací a z toho vyplývajících požadavcích na přísun nebo deponie zeminy, požadavky na venkovní a sadové úpravy 7

7 Stavba nebude pevně spojena se zemí. S výkopovými pracemi se neuvažuje. Okolí nebude stavbou dotčeno, venkovní a sadové úpravy nebudou vzhledem k charakteru stavby realizovány. 3. ZÁKLADNÍ ÚDAJE O PROVOZU, POPŘ. VÝROBNÍM PROGRAMU A TECHNOLOGII a) Popis navrhovaného provozu, popřípadě výrobního programu Jedná se o dřevostavbu sestávající ze stolu a dvou lavic, které jsou zastřešeny sedlovou střechou. Součástí odpočívadla bude dřevěný stojan na kola. Přístřešky jsou určeny ke krátkodobému odpočinku turistů případně cyklistů. S jejich využitím je uvažováno celoročně. b) Předpokládané kapacity provozu a výroby c) Popis technologií, výrobního programu, popřípadě manipulace s materiálem, vnitřního i vnějšího dopravního řešení, systému skladování a pomocných provozů Nejedná se o objekt výrobního charakteru. d) Návrh řešení dopravy v klidu e) Odhad potřeby materiálů, surovin f) Řešení likvidace odpadů nebo jejich využití (recyklace apod.), řešení likvidace splaškových a dešťových vod Vzniklý komunální odpad bude ukládán do odpadních nádob. Tyto budu průběžně vyváženy standardním způsobem firmou Biopas určenou městem k odvozu odpadu na skládku. g) Odhad potřeby vody a energií 8

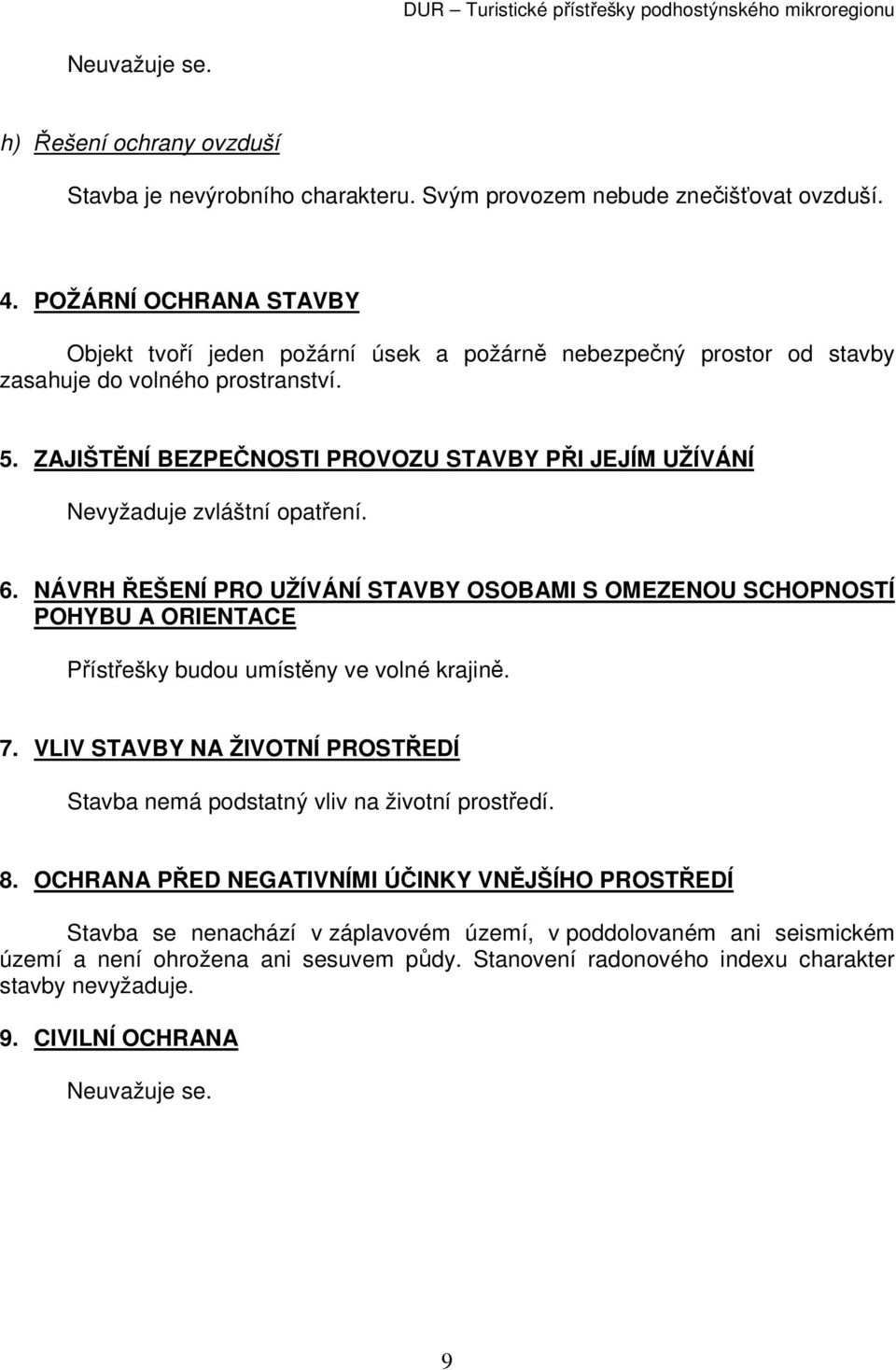

8 h) Řešení ochrany ovzduší Stavba je nevýrobního charakteru. Svým provozem nebude znečišťovat ovzduší. 4. POŽÁRNÍ OCHRANA STAVBY Objekt tvoří jeden požární úsek a požárně nebezpečný prostor od stavby zasahuje do volného prostranství. 5. ZAJIŠTĚNÍ BEZPEČNOSTI PROVOZU STAVBY PŘI JEJÍM UŽÍVÁNÍ Nevyžaduje zvláštní opatření. 6. NÁVRH ŘEŠENÍ PRO UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Přístřešky budou umístěny ve volné krajině. 7. VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ Stavba nemá podstatný vliv na životní prostředí. 8. OCHRANA PŘED NEGATIVNÍMI ÚČINKY VNĚJŠÍHO PROSTŘEDÍ Stavba se nenachází v záplavovém území, v poddolovaném ani seismickém území a není ohrožena ani sesuvem půdy. Stanovení radonového indexu charakter stavby nevyžaduje. 9. CIVILNÍ OCHRANA 9
