2 ORVAR 2M 2

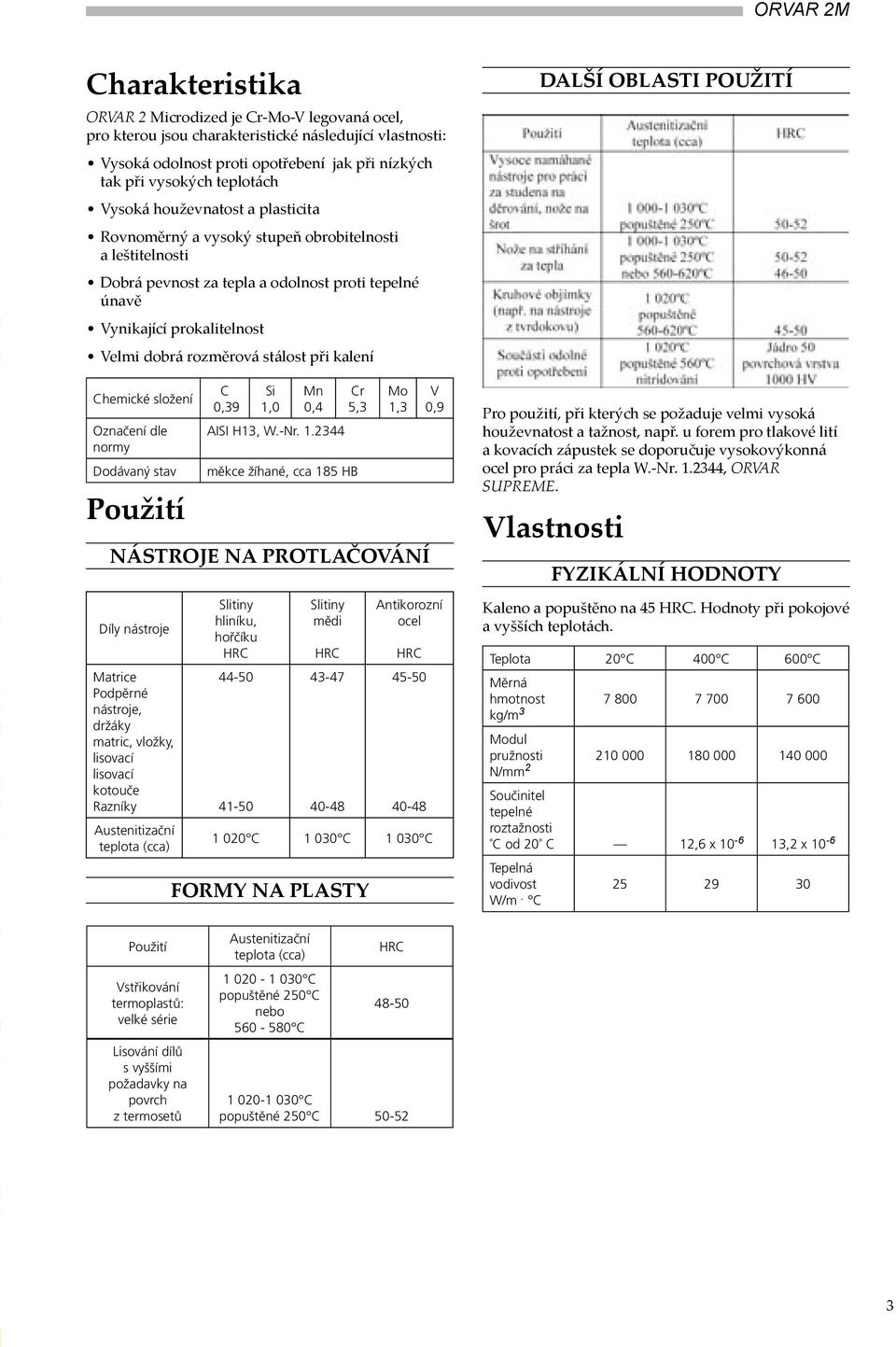

3 Charakteristika ORVAR 2 Microdized je Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické následující vlastnosti: Vysoká odolnost proti opotřebení jak při nízkých tak při vysokých teplotách Vysoká houževnatost a plasticita Rovnoměrný a vysoký stupeň obrobitelnosti a leštitelnosti Dobrá pevnost za tepla a odolnost proti tepelné únavě Vynikající prokalitelnost Velmi dobrá rozměrová stálost při kalení Chemické složení Označení dle normy Dodávaný stav Použití C 0,39 Si 1,0 Mn 0,4 AISI H13, W.-Nr Cr 5,3 měkce žíhané, cca 185 HB Mo 1,3 NÁSTROJE NA PROTLAČOVÁNÍ Díly nástroje Matrice Podpěrné nástroje, držáky matric, vložky, lisovací lisovací kotouče Razníky Austenitizační teplota (cca) Slitiny hliníku, hořčíku Slitiny mědi V 0,9 Antikorozní ocel C C C FORMY NA PLASTY DALŠÍ OBLASTI POUŽITÍ Pro použití, při kterých se požaduje velmi vysoká houževnatost a tažnost, např. u forem pro tlakové lití a kovacích zápustek se doporučuje vysokovýkonná ocel pro práci za tepla W.-Nr , ORVAR SUPREME. Vlastnosti FYZIKÁLNÍ HODNOTY Kaleno a popuštěno na 45. Hodnoty při pokojové a vyšších teplotách. Teplota 20 C 400 C 600 C Měrná hmotnost kg/m 3 Modul pružnosti N/mm 2 Součinitel tepelné roztažnosti C od 20 C 12,6 x ,2 x 10-6 Tepelná vodivost W/m. C Použití Vstřikování termoplastů: velké série Lisování dílů s vyššími požadavky na povrch z termosetů Austenitizační teplota (cca) C popuštěné 250 C nebo C C popuštěné 250 C

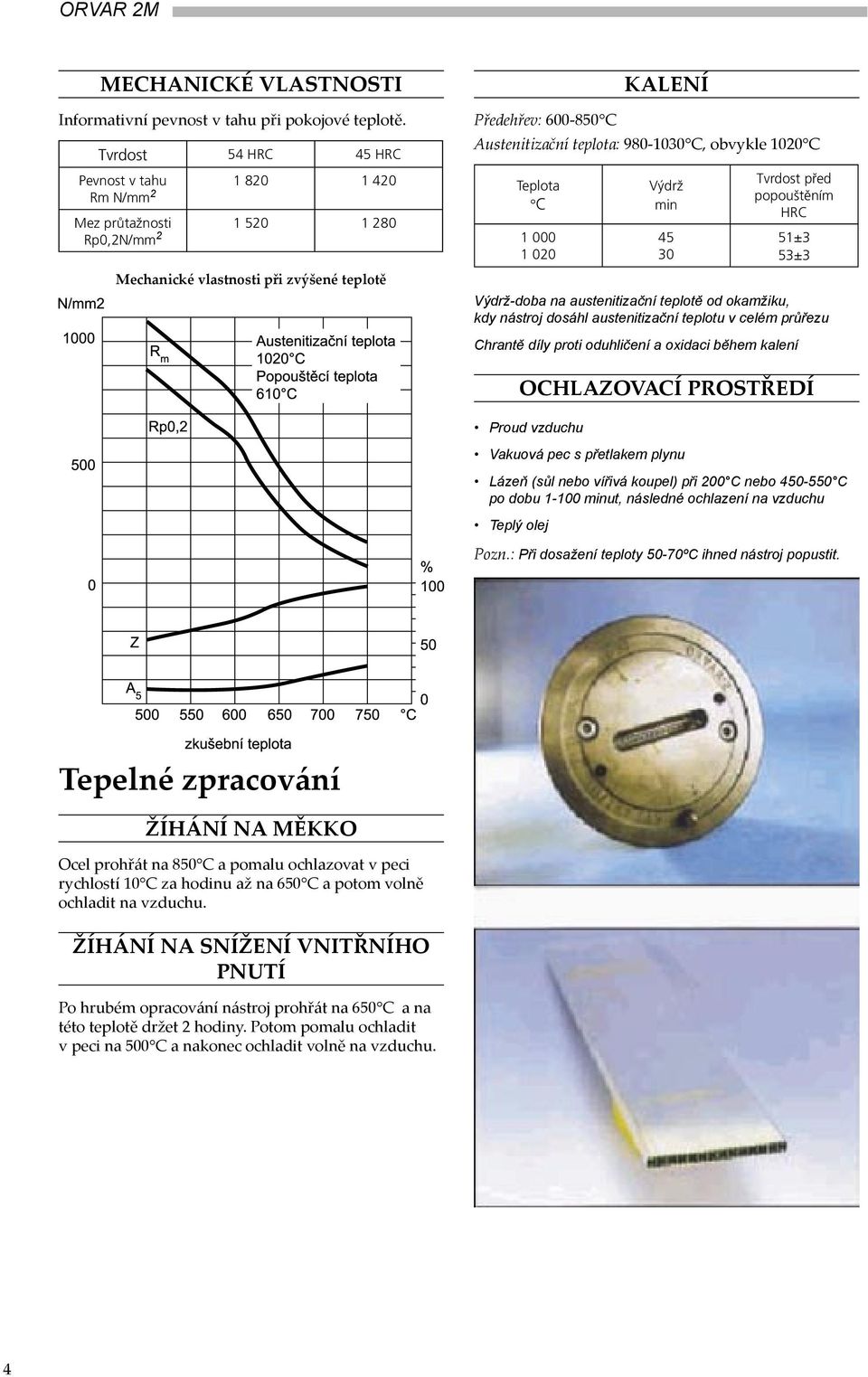

4 MECHANICKÉ VLASTNOSTI Informativní pevnost v tahu při pokojové teplotě. Tvrdost Pevnost v tahu Rm N/mm 2 Mez průtažnosti Rp0,2N/mm 2 Mechanické vlastnosti při zvýšené teplotě Předehřev: C KALENÍ Austenitizační teplota: C, obvykle 1020 C Teplota C Výdrž min Tvrdost před popouštěním 51±3 53±3 Výdrž-doba na austenitizační teplotě od okamžiku, kdy nástroj dosáhl austenitizační teplotu v celém průřezu Chrantě díly proti oduhličení a oxidaci během kalení OCHLAZOVACÍ PROSTŘEDÍ Proud vzduchu Vakuová pec s přetlakem plynu Lázeň (sůl nebo vířivá koupel) při 200 C nebo C po dobu minut, následné ochlazení na vzduchu Teplý olej Pozn.: Při dosažení teploty 50-70ºC ihned nástroj popustit. Tepelné zpracování ŽÍHÁNÍ NA MĚKKO Ocel prohřát na 850 C a pomalu ochlazovat v peci rychlostí 10 C za hodinu až na 650 C a potom volně ochladit na vzduchu. ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO PNUTÍ Po hrubém opracování nástroj prohřát na 650 C a na této teplotě držet 2 hodiny. Potom pomalu ochladit v peci na 500 C a nakonec ochladit volně na vzduchu. 4

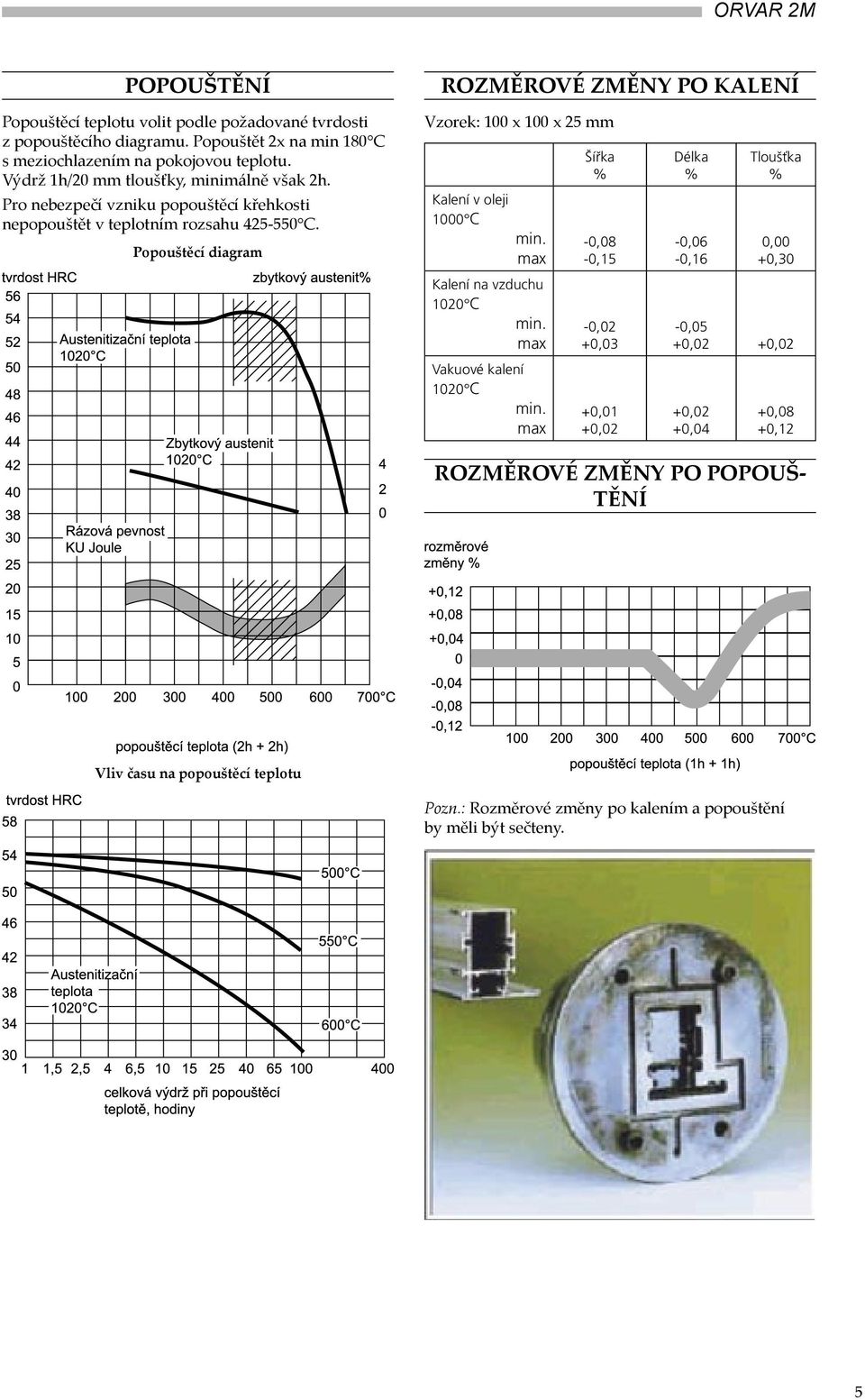

5 POPOUŠTĚNÍ ROZMĚROVÉ ZMĚNY PO KALENÍ Popouštěcí teplotu volit podle požadované tvrdosti z popouštěcího diagramu. Popouštět 2x na min 180 C s meziochlazením na pokojovou teplotu. Výdrž 1h/20 mm tloušťky, minimálně však 2h. Pro nebezpečí vzniku popouštěcí křehkosti nepopouštět v teplotním rozsahu C. Popouštěcí diagram Vzorek: 100 x 100 x 25 mm Kalení v oleji 1000 C min. max Kalení na vzduchu 1020 C min. max Vakuové kalení 1020 C min. max Šířka % -0,08-0,15-0,02 +0,03 +0,01 +0,02 Délka % -0,06-0,16 Tloušťka % 0,00 +0,30-0,05 +0,02 +0,02 +0,02 +0,04 +0,08 +0,12 ROZMĚROVÉ ZMĚNY PO POPOUŠ- TĚNÍ Vliv času na popouštěcí teplotu Pozn.: Rozměrové změny po kalením a popouštění by měli být sečteny. 5

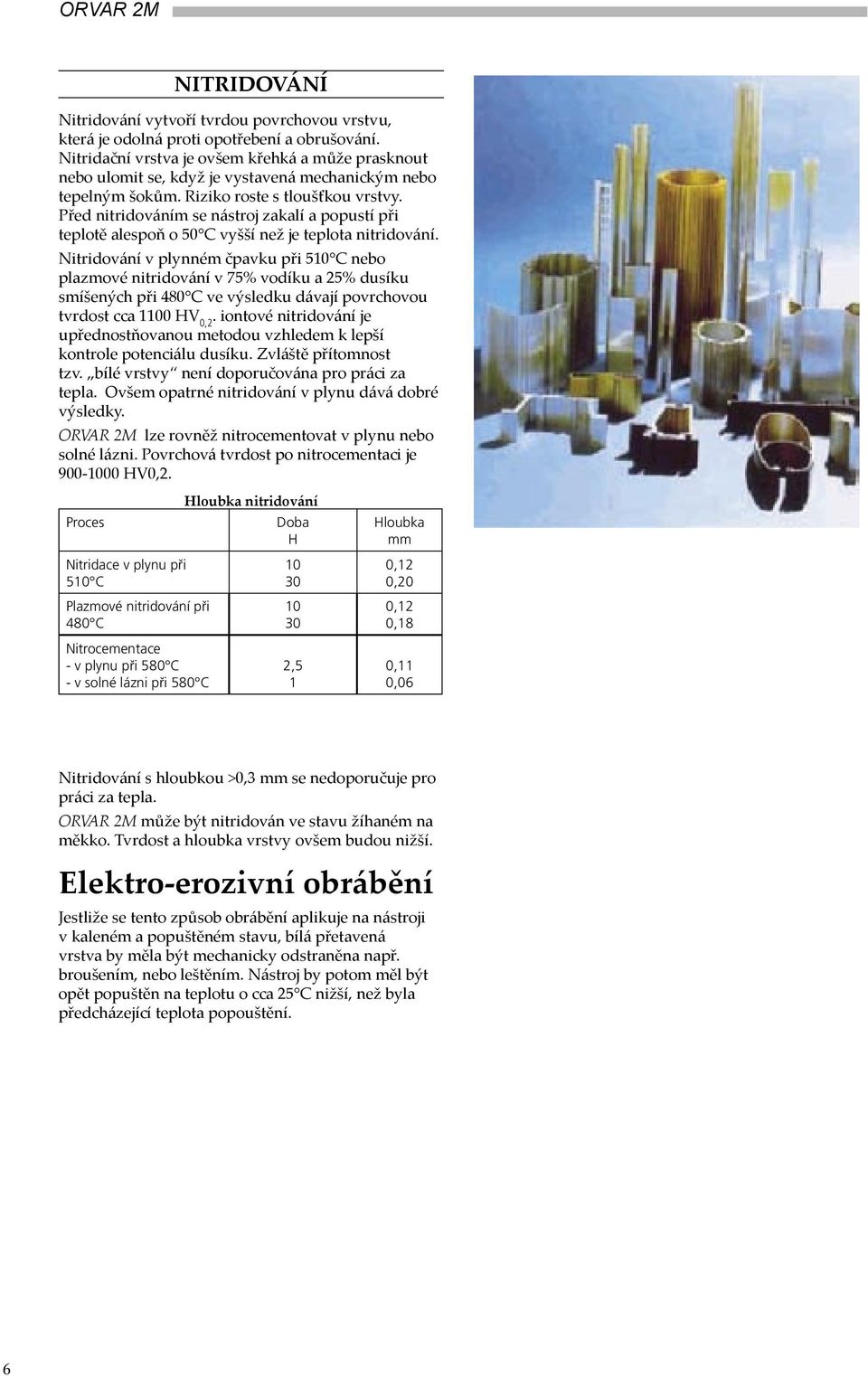

6 NITRIDOVÁNÍ Nitridování vytvoří tvrdou povrchovou vrstvu, která je odolná proti opotřebení a obrušování. Nitridační vrstva je ovšem křehká a může prasknout nebo ulomit se, když je vystavená mechanickým nebo tepelným šokům. Riziko roste s tloušťkou vrstvy. Před nitridováním se nástroj zakalí a popustí při teplotě alespoň o 50 C vyšší než je teplota nitridování. Nitridování v plynném čpavku při 510 C nebo plazmové nitridování v 75% vodíku a 25% dusíku smíšených při 480 C ve výsledku dávají povrchovou tvrdost cca 1100 HV 0,2. iontové nitridování je upřednostňovanou metodou vzhledem k lepší kontrole potenciálu dusíku. Zvláště přítomnost tzv. bílé vrstvy není doporučována pro práci za tepla. Ovšem opatrné nitridování v plynu dává dobré výsledky. ORVAR 2M lze rovněž nitrocementovat v plynu nebo solné lázni. Povrchová tvrdost po nitrocementaci je HV0,2. Proces Nitridace v plynu při 510 C Plazmové nitridování při 480 C Nitrocementace - v plynu při 580 C - v solné lázni při 580 C Hloubka nitridování Doba H ,5 1 Hloubka mm 0,12 0,20 0,12 0,18 0,11 0,06 Nitridování s hloubkou >0,3 mm se nedoporučuje pro práci za tepla. ORVAR 2M může být nitridován ve stavu žíhaném na měkko. Tvrdost a hloubka vrstvy ovšem budou nižší. Elektro-erozivní obrábění Jestliže se tento způsob obrábění aplikuje na nástroji v kaleném a popuštěném stavu, bílá přetavená vrstva by měla být mechanicky odstraněna např. broušením, nebo leštěním. Nástroj by potom měl být opět popuštěn na teplotu o cca 25 C nižší, než byla předcházející teplota popouštění. 6
