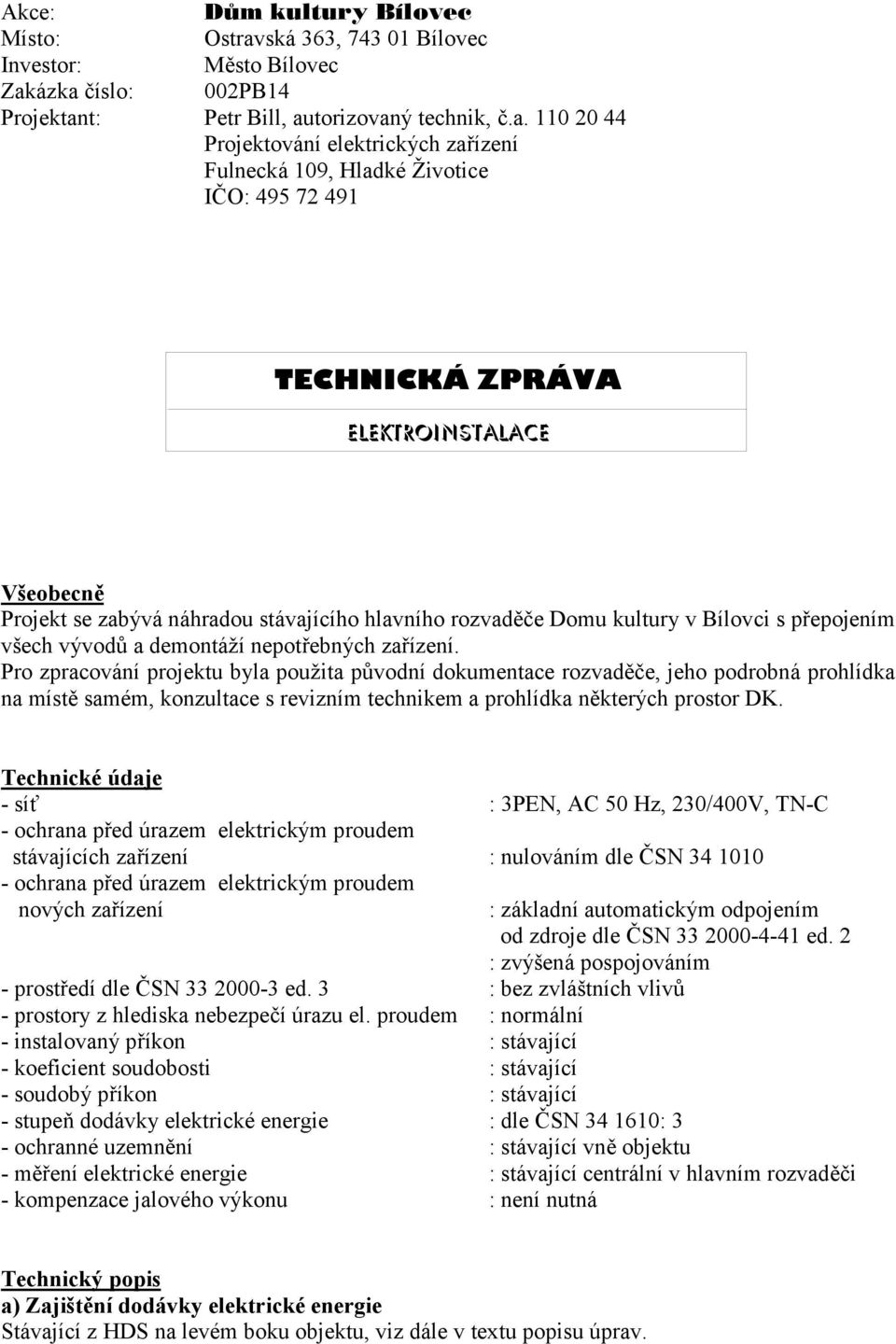

1 Akce: Dům kultury Bílovec Místo: Ostravská 363, Bílovec Investor: Město Bílovec Zakázka číslo: 002PB14 Projektant: Petr Bill, autorizovaný technik, č.a Projektování elektrických zařízení Fulnecká 109, Hladké Životice IČO: TECHNICKÁ ZPRÁVA ELEKTROINSTALACE Všeobecně Projekt se zabývá náhradou stávajícího hlavního rozvaděče Domu kultury v Bílovci s přepojením všech vývodů a demontáží nepotřebných zařízení. Pro zpracování projektu byla použita původní dokumentace rozvaděče, jeho podrobná prohlídka na místě samém, konzultace s revizním technikem a prohlídka některých prostor DK. Technické údaje - síť : 3PEN, AC 50 Hz, 230/400V, TN-C - ochrana před úrazem elektrickým proudem stávajících zařízení : nulováním dle ČSN ochrana před úrazem elektrickým proudem nových zařízení : základní automatickým odpojením od zdroje dle ČSN ed. 2 : zvýšená pospojováním - prostředí dle ČSN ed. 3 : bez zvláštních vlivů - prostory z hlediska nebezpečí úrazu el. proudem : normální - instalovaný příkon : stávající - koeficient soudobosti : stávající - soudobý příkon : stávající - stupeň dodávky elektrické energie : dle ČSN : 3 - ochranné uzemnění : stávající vně objektu - měření elektrické energie : stávající centrální v hlavním rozvaděči - kompenzace jalového výkonu : není nutná Technický popis a) Zajištění dodávky elektrické energie Stávající z HDS na levém boku objektu, viz dále v textu popisu úprav.

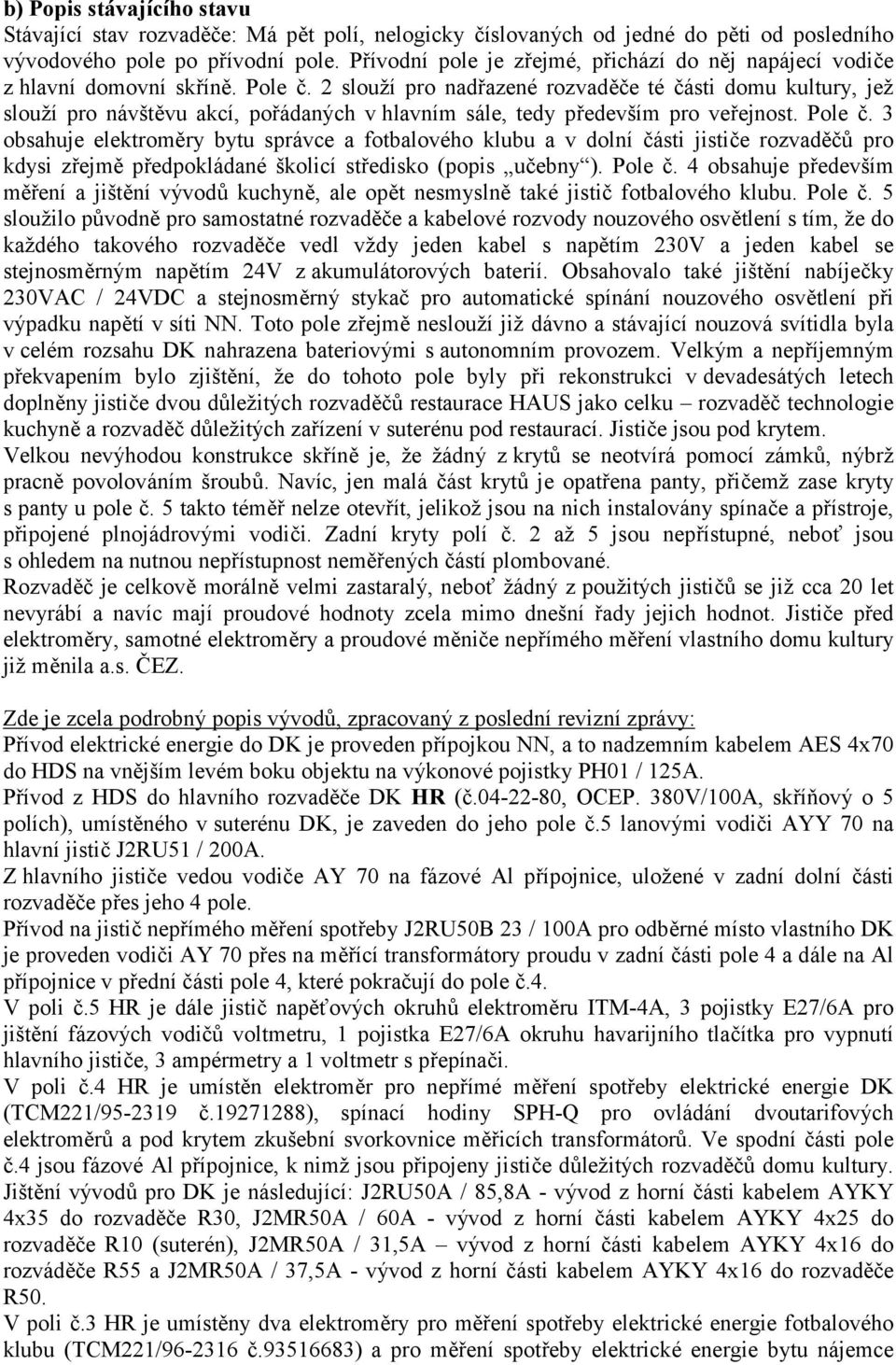

2 b) Popis stávajícího stavu Stávající stav rozvaděče: Má pět polí, nelogicky číslovaných od jedné do pěti od posledního vývodového pole po přívodní pole. Přívodní pole je zřejmé, přichází do něj napájecí vodiče z hlavní domovní skříně. Pole č. 2 slouží pro nadřazené rozvaděče té části domu kultury, jež slouží pro návštěvu akcí, pořádaných v hlavním sále, tedy především pro veřejnost. Pole č. 3 obsahuje elektroměry bytu správce a fotbalového klubu a v dolní části jističe rozvaděčů pro kdysi zřejmě předpokládané školicí středisko (popis učebny ). Pole č. 4 obsahuje především měření a jištění vývodů kuchyně, ale opět nesmyslně také jistič fotbalového klubu. Pole č. 5 sloužilo původně pro samostatné rozvaděče a kabelové rozvody nouzového osvětlení s tím, že do každého takového rozvaděče vedl vždy jeden kabel s napětím 230V a jeden kabel se stejnosměrným napětím 24V z akumulátorových baterií. Obsahovalo také jištění nabíječky 230VAC / 24VDC a stejnosměrný stykač pro automatické spínání nouzového osvětlení při výpadku napětí v síti NN. Toto pole zřejmě neslouží již dávno a stávající nouzová svítidla byla v celém rozsahu DK nahrazena bateriovými s autonomním provozem. Velkým a nepříjemným překvapením bylo zjištění, že do tohoto pole byly při rekonstrukci v devadesátých letech doplněny jističe dvou důležitých rozvaděčů restaurace HAUS jako celku rozvaděč technologie kuchyně a rozvaděč důležitých zařízení v suterénu pod restaurací. Jističe jsou pod krytem. Velkou nevýhodou konstrukce skříně je, že žádný z krytů se neotvírá pomocí zámků, nýbrž pracně povolováním šroubů. Navíc, jen malá část krytů je opatřena panty, přičemž zase kryty s panty u pole č. 5 takto téměř nelze otevřít, jelikož jsou na nich instalovány spínače a přístroje, připojené plnojádrovými vodiči. Zadní kryty polí č. 2 až 5 jsou nepřístupné, neboť jsou s ohledem na nutnou nepřístupnost neměřených částí plombované. Rozvaděč je celkově morálně velmi zastaralý, neboť žádný z použitých jističů se již cca 20 let nevyrábí a navíc mají proudové hodnoty zcela mimo dnešní řady jejich hodnot. Jističe před elektroměry, samotné elektroměry a proudové měniče nepřímého měření vlastního domu kultury již měnila a.s. ČEZ. Zde je zcela podrobný popis vývodů, zpracovaný z poslední revizní zprávy: Přívod elektrické energie do DK je proveden přípojkou NN, a to nadzemním kabelem AES 4x70 do HDS na vnějším levém boku objektu na výkonové pojistky PH01 / 125A. Přívod z HDS do hlavního rozvaděče DK HR (č , OCEP. 380V/100A, skříňový o 5 polích), umístěného v suterénu DK, je zaveden do jeho pole č.5 lanovými vodiči AYY 70 na hlavní jistič J2RU51 / 200A. Z hlavního jističe vedou vodiče AY 70 na fázové Al přípojnice, uložené v zadní dolní části rozvaděče přes jeho 4 pole. Přívod na jistič nepřímého měření spotřeby J2RU50B 23 / 100A pro odběrné místo vlastního DK je proveden vodiči AY 70 přes na měřící transformátory proudu v zadní části pole 4 a dále na Al přípojnice v přední části pole 4, které pokračují do pole č.4. V poli č.5 HR je dále jistič napěťových okruhů elektroměru ITM-4A, 3 pojistky E27/6A pro jištění fázových vodičů voltmetru, 1 pojistka E27/6A okruhu havarijního tlačítka pro vypnutí hlavního jističe, 3 ampérmetry a 1 voltmetr s přepínači. V poli č.4 HR je umístěn elektroměr pro nepřímé měření spotřeby elektrické energie DK (TCM221/ č ), spínací hodiny SPH-Q pro ovládání dvoutarifových elektroměrů a pod krytem zkušební svorkovnice měřicích transformátorů. Ve spodní části pole č.4 jsou fázové Al přípojnice, k nimž jsou připojeny jističe důležitých rozvaděčů domu kultury. Jištění vývodů pro DK je následující: J2RU50A / 85,8A - vývod z horní části kabelem AYKY 4x35 do rozvaděče R30, J2MR50A / 60A - vývod z horní části kabelem AYKY 4x25 do rozvaděče R10 (suterén), J2MR50A / 31,5A vývod z horní části kabelem AYKY 4x16 do rozváděče R55 a J2MR50A / 37,5A - vývod z horní části kabelem AYKY 4x16 do rozvaděče R50. V poli č.3 HR je umístěny dva elektroměry pro měření spotřeby elektrické energie fotbalového klubu (TCM221/ č ) a pro měření spotřeby elektrické energie bytu nájemce

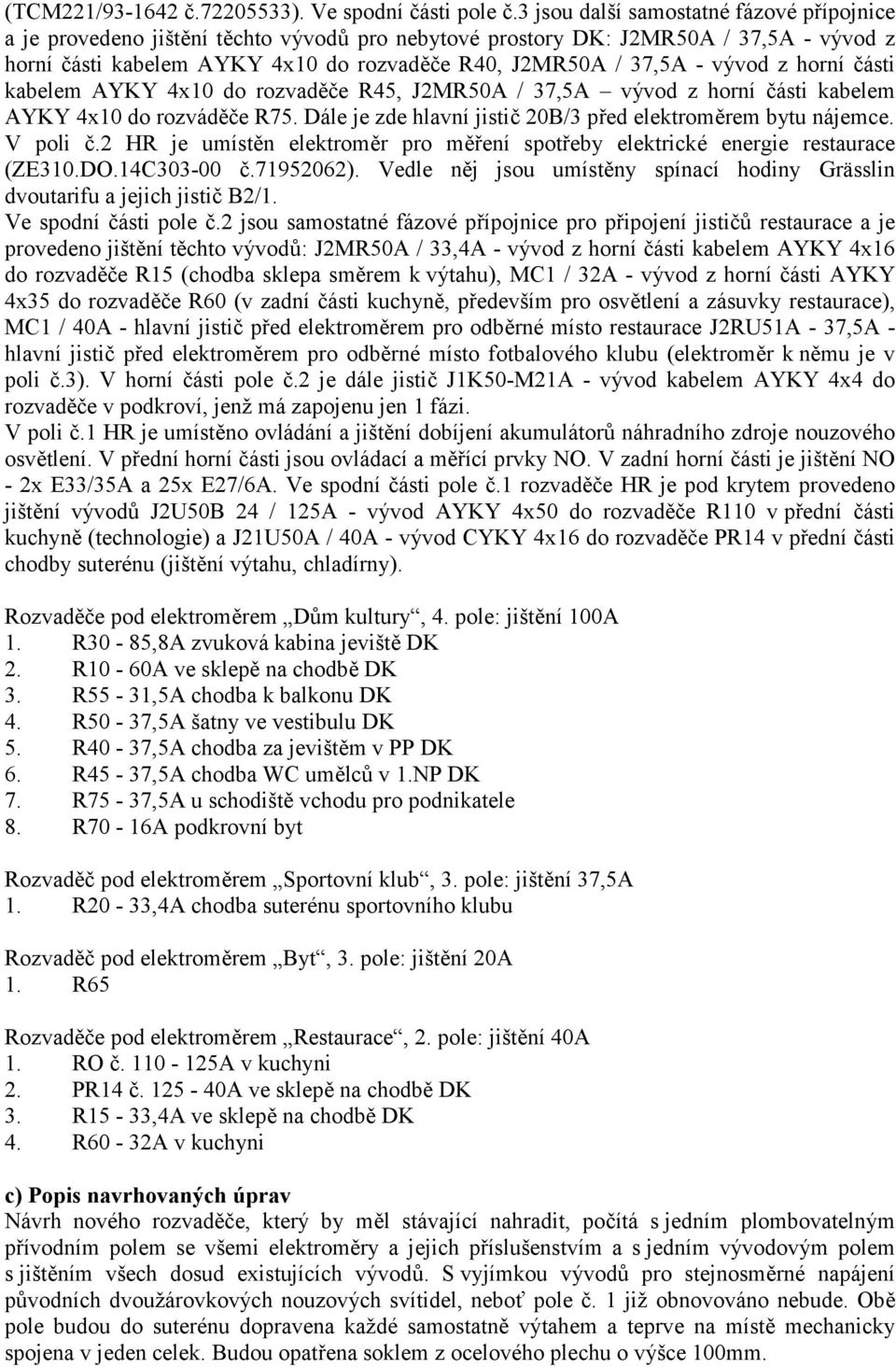

3 (TCM221/ č ). Ve spodní části pole č.3 jsou další samostatné fázové přípojnice a je provedeno jištění těchto vývodů pro nebytové prostory DK: J2MR50A / 37,5A - vývod z horní části kabelem AYKY 4x10 do rozvaděče R40, J2MR50A / 37,5A - vývod z horní části kabelem AYKY 4x10 do rozvaděče R45, J2MR50A / 37,5A vývod z horní části kabelem AYKY 4x10 do rozváděče R75. Dále je zde hlavní jistič 20B/3 před elektroměrem bytu nájemce. V poli č.2 HR je umístěn elektroměr pro měření spotřeby elektrické energie restaurace (ZE310.DO.14C č ). Vedle něj jsou umístěny spínací hodiny Grässlin dvoutarifu a jejich jistič B2/1. Ve spodní části pole č.2 jsou samostatné fázové přípojnice pro připojení jističů restaurace a je provedeno jištění těchto vývodů: J2MR50A / 33,4A - vývod z horní části kabelem AYKY 4x16 do rozvaděče R15 (chodba sklepa směrem k výtahu), MC1 / 32A - vývod z horní části AYKY 4x35 do rozvaděče R60 (v zadní části kuchyně, především pro osvětlení a zásuvky restaurace), MC1 / 40A - hlavní jistič před elektroměrem pro odběrné místo restaurace J2RU51A - 37,5A - hlavní jistič před elektroměrem pro odběrné místo fotbalového klubu (elektroměr k němu je v poli č.3). V horní části pole č.2 je dále jistič J1K50-M21A - vývod kabelem AYKY 4x4 do rozvaděče v podkroví, jenž má zapojenu jen 1 fázi. V poli č.1 HR je umístěno ovládání a jištění dobíjení akumulátorů náhradního zdroje nouzového osvětlení. V přední horní části jsou ovládací a měřící prvky NO. V zadní horní části je jištění NO - 2x E33/35A a 25x E27/6A. Ve spodní části pole č.1 rozvaděče HR je pod krytem provedeno jištění vývodů J2U50B 24 / 125A - vývod AYKY 4x50 do rozvaděče R110 v přední části kuchyně (technologie) a J21U50A / 40A - vývod CYKY 4x16 do rozvaděče PR14 v přední části chodby suterénu (jištění výtahu, chladírny). Rozvaděče pod elektroměrem Dům kultury, 4. pole: jištění 100A 1. R30-85,8A zvuková kabina jeviště DK 2. R10-60A ve sklepě na chodbě DK 3. R55-31,5A chodba k balkonu DK 4. R50-37,5A šatny ve vestibulu DK 5. R40-37,5A chodba za jevištěm v PP DK 6. R45-37,5A chodba WC umělců v 1.NP DK 7. R75-37,5A u schodiště vchodu pro podnikatele 8. R70-16A podkrovní byt Rozvaděč pod elektroměrem Sportovní klub, 3. pole: jištění 37,5A 1. R20-33,4A chodba suterénu sportovního klubu Rozvaděč pod elektroměrem Byt, 3. pole: jištění 20A 1. R65 Rozvaděče pod elektroměrem Restaurace, 2. pole: jištění 40A 1. RO č A v kuchyni 2. PR14 č A ve sklepě na chodbě DK 3. R15-33,4A ve sklepě na chodbě DK 4. R60-32A v kuchyni c) Popis navrhovaných úprav Návrh nového rozvaděče, který by měl stávající nahradit, počítá s jedním plombovatelným přívodním polem se všemi elektroměry a jejich příslušenstvím a s jedním vývodovým polem s jištěním všech dosud existujících vývodů. S vyjímkou vývodů pro stejnosměrné napájení původních dvoužárovkových nouzových svítidel, neboť pole č. 1 již obnovováno nebude. Obě pole budou do suterénu dopravena každé samostatně výtahem a teprve na místě mechanicky spojena v jeden celek. Budou opatřena soklem z ocelového plechu o výšce 100mm.

4 Přívodní pole je nutno vydrátovat přesně dle Připojovacích podmínek a.s. ČEZ s tím, že u vývodů s jističi před elektroměrem o jmenovitém proudu nad 25A jsou průřezy předepsány tímto projektem. Pole již nebude vybaveno žádným samostatným měřením proudu a napětí. Z dřívějších záležitostí bude zachována možnost dálkového vypnutí elektroinstalace domu kultury, nebude se však již nacházet v měřené části, jako tomu bylo doposud. Kromě vývodů pro nadřazené rozvaděče budou ještě zachovány výše zmíněné kabely nouzových rozvaděčů s napájením 230V AC. Nouzové svítidlo místnosti hlavního rozvaděče bude taktéž opět připojeno, ale novým delším kabelem. Vzhledem k tomu, že veškerá elektroinstalace DK (tedy včetně bytu, FC a restaurace) odpovídá tehdy platné normě pro ochranu před nebezpečím úrazu elektrickým proudem ČSN , nebude místnost rozvaděče vybavena zásuvkou ze stávajících rozvodů, ale bude použita vestavná uvnitř rozvaděče, vybavená doplňkovou ochranou proudovým chráničem. U vývodů pro nadřazené rozvaděče kuchyně doporučuji provést zcela nový kabelový vývod do rozvaděče PR 14 na chodbě suterénu, uložený v malé plastové liště. Mělo by se jím nahradit přepínání tarifu samostatnými spínacími hodinami, které se nyní nacházejí v PR 14. Nový rozvaděč bude umístěn, jak ukazuje výkres půdorysu č. 503 se zákresem jak stávajícího, tak navrhovaného stavu. Toto řešení by mělo vyloučit problémy s délkami kabelů, neboť všechny budou zkráceny. To se týká i přívodních vodičů z HDS, které je ale nutno až po vývodku ve stropě přívodního pole uložit do ocelové trubky a předem opatřit izolačními trubicemi ( bužírkami ). Se všemi kabely je však nutno zacházet obezřetně s ohledem na materiál žil, jímž je hliník. Stejnosměrné vodiče mezi místností s bateriemi a místností hlavního rozvaděče budou demontovány včetně ochranné plastové trubky. Kabel mezi nynějším nouzovým svítidlem pro místnost rozvaděče a rozvaděčem HR bude nahrazen delším kabelem v plastové liště. Bývalé stejnosměrné kabely k rozvaděčům nouzového osvětlení doporučuji minimálně přetáhnout do sousední místnosti s větráním DK, konce zaizolovat a stáhnout do svazku, který by nepřekážel. Celou výměnu rozvaděče a přepojení přívodu a všech vývodů je nutno předem naplánovat a zorganizovat s ohledem na případně připravované akce domu kultury a tedy s ohledem na jeho nutnou několikadenní odstávku. Je nutno pamatovat na to, že odplombovaní polí s přímým měřením lze realizovat po telefonické dohodě s a.s. ČEZ na čísle , avšak odplombování nepřímo měřené čísti je nutno předem objednat, neboť je možné pouze za přítomnosti technika, zodpovědného pro danou oblast. K vývodům pro restauraci: stávající hodnoty jističů v trasse mezi jističem před elektroměrem po rozvaděče restaurace (v 1.NP i v 1.PP) nejsou výhodné z hlediska selektivity mezi nimi. Po konzultaci s vedoucím restaurace a zástupkyní Města Bílovce a po prohlídce stávajícího zařízení kuchyně restaurace bylo dohodnuto, že distribuční společnost, dodávající elektřinu, bude požádána o výměnu jističe před elektroměrem z hodnoty 40A/B na 50A/B. Všechny hodnoty jističů vývodů ve vývodovém poli budou sníženy tak, aby žádný nepřekračoval hodnotu hlavního jističe. Hlavní jističe (deiony) v rozvaděči kuchyně R100 budou nahrazeny páčkovými spínači se jmenovitým vypínacím proudem 125A, což je dostatečně vysoko nad předřazenými jističi. Jejich zapojení zůstane zachováno, propojení bude provedeno lankovými vodiči. Vzhledem k jiným výřezům pro čela spínačů bude nutno vyměnit také krycí plech této části rozvaděče viz výkres č d) Ochrana před úrazem elektrickým proudem Základní ochrana projektovaného rozvaděče je automatickým odpojením od zdroje dle ČSN ed. 2, zvýšená ochrana je pospojováním. Což znamená, že stejně jako doposud bude kostra rozvaděče vodivě propojena s kovovými konstrukcemi (kabelovými rošty) v okolí, a to vodičem H07V-K 50 ZŽ. Místa propojení opatřit označením pro ochranný vodič. Základní ochrana ostatní elektroinstalace domu kultury je stávající dle ČSN

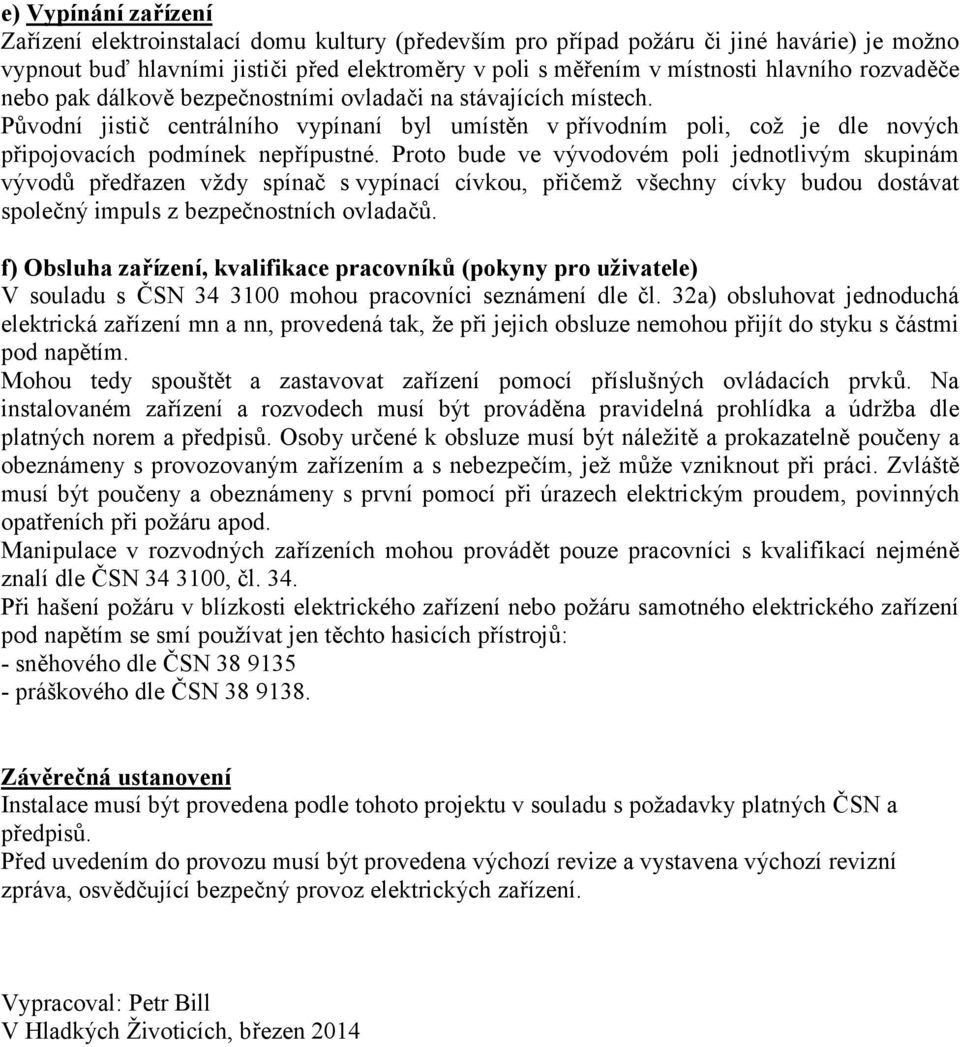

5 e) Vypínání zařízení Zařízení elektroinstalací domu kultury (především pro případ požáru či jiné havárie) je možno vypnout buď hlavními jističi před elektroměry v poli s měřením v místnosti hlavního rozvaděče nebo pak dálkově bezpečnostními ovladači na stávajících místech. Původní jistič centrálního vypínaní byl umístěn v přívodním poli, což je dle nových připojovacích podmínek nepřípustné. Proto bude ve vývodovém poli jednotlivým skupinám vývodů předřazen vždy spínač s vypínací cívkou, přičemž všechny cívky budou dostávat společný impuls z bezpečnostních ovladačů. f) Obsluha zařízení, kvalifikace pracovníků (pokyny pro uživatele) V souladu s ČSN mohou pracovníci seznámení dle čl. 32a) obsluhovat jednoduchá elektrická zařízení mn a nn, provedená tak, že při jejich obsluze nemohou přijít do styku s částmi pod napětím. Mohou tedy spouštět a zastavovat zařízení pomocí příslušných ovládacích prvků. Na instalovaném zařízení a rozvodech musí být prováděna pravidelná prohlídka a údržba dle platných norem a předpisů. Osoby určené k obsluze musí být náležitě a prokazatelně poučeny a obeznámeny s provozovaným zařízením a s nebezpečím, jež může vzniknout při práci. Zvláště musí být poučeny a obeznámeny s první pomocí při úrazech elektrickým proudem, povinných opatřeních při požáru apod. Manipulace v rozvodných zařízeních mohou provádět pouze pracovníci s kvalifikací nejméně znalí dle ČSN , čl. 34. Při hašení požáru v blízkosti elektrického zařízení nebo požáru samotného elektrického zařízení pod napětím se smí používat jen těchto hasicích přístrojů: - sněhového dle ČSN práškového dle ČSN Závěrečná ustanovení Instalace musí být provedena podle tohoto projektu v souladu s požadavky platných ČSN a předpisů. Před uvedením do provozu musí být provedena výchozí revize a vystavena výchozí revizní zpráva, osvědčující bezpečný provoz elektrických zařízení. Vypracoval: Petr Bill V Hladkých Životicích, březen 2014
