NÁVRH PARAMETRŮ KONTEJNEROVÉHO PŘEKLADIŠTĚ

Transkript

1 INOVACE ODBORNÉHO VZDĚLÁVÁNÍ NA STŘEDNÍCH ŠKOLÁCH ZAMĚŘENÉ NA VYUŽÍVÁNÍ ENERGETICKÝCH ZDROJŮ PRO 21. STOLETÍ A NA JEJICH DOPAD NA ŽIVOTNÍ PROSTŘEDÍ CZ.1.07/1.1.00/ NÁVRH PARAMETRŮ KONTEJNEROVÉHO PŘEKLADIŠTĚ ING. RADMILA SMĚTÁKOVÁ TENTO DOKUMENT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

2 Návrh parametrů kontejnerového překladiště Ing. Radmila Smětáková, 2012 TATO PREZENTACE JE SPOLUFINANCOVÁNA EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

3 Parametry KP: Vnitřní komunikace, manipulační a úložné plochy Počet a délka vlečkových kolejí Manipulační stroje a zařízení pro překládku v KP Dopravní prostředky pro svoz a rozvoz kontejnerů do KP Závisí na: - organizaci práce KP, - obratu kontejnerů, - územních podmínkách

4 Organizace práce KP: 2-okruhové překladiště velký obrat kontejnerů (JS od přepravců vjíždí pouze na předávací parkoviště)

5 KP Norimberk

6 1-okruhové překladiště- malý obrat kontejnerů (JS od přepravců vjíždí přímo na překládací místo

7 1) Vnitřní komunikace, manipulační a úložné plochy Počet, velikost, užitečné zatížení a uspořádání se řídí: - provozním programem a obratem překladiště - provozní dobou a organizací práce - územními podmínkami - použitým překl. mechanismem a jeho parametry

8 Druhy: a) Jízdní pruhy pro jízdu MSZ nebo DP (šířka min 3m) b) Manipulační plochy - pro práci překladačů (šířka min 4m) c) Úložné plochy a) operativní pro krátkodobé uložení, v blízkosti MSZ (velikost dle druhu PMJ) b) dlouhodobé šířka dle počtu a rozměrů kont. d) Odstavné plochy pro návěsy, přívěsy, JS a překládací mechanismy e) Deponovací plochy pro umístění prázdných kontejnerů a nástaveb f) Ostatní plochy: k plnění a vyprazdňování PJ, pro potřeby CÚ, speciální úložné plochy pro NZ, opravárenské plochy..

9 Velikost úložné plochy Rozměry kontejneru ISO 1C: 6058 x 2438mm mezery 150mm (dle MSZ) Kontejnery se ukládají ve dvou řadách do 3-4 vrstev do výšky (dle obratu KP, typu MSZ a proudění vzduchu)

10 Půdorysné uspořádání: a) přímé b) šikmé Manipul.. plocha 4m Obsl. komunik. 3m

11

12 2) Vlečka a její kolejiště Překládkové koleje- nejdůležitější část KP Další druhy: seřaďovací, správkové, deponovací Délka min 600m, poloměr oblouku nad 500m, kolejiště bez stoupání, výhoda je instalace trakčního vedení Počet, druh a délka kolejí závisí na obratu překladiště. 18,80m ISO 1C ISO 1C ISO 1C

13 Průjezdné překladiště Česká Třebová

14 Neprůjezdné (jednostranné) překladiště Vjezd a výjezd drážních vozidel do překladiště je pouze přes jedno zhlaví kolejiště (to je ukončeno na jedné straně kusými kolejemi nebo zarážedly) Žst Vlečka - neprůjezdná

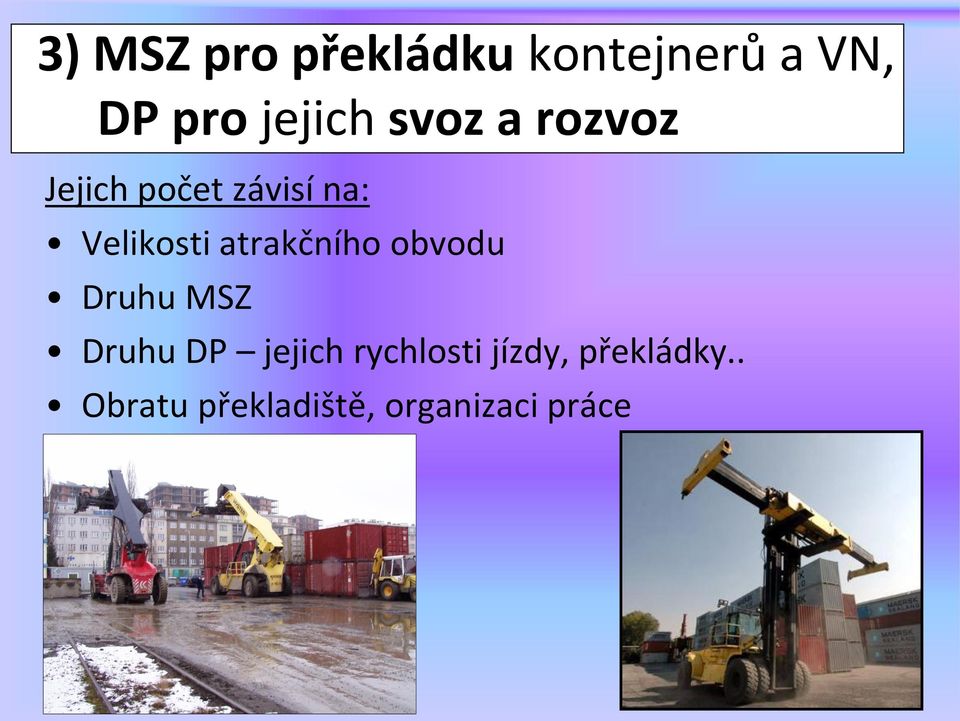

15 3) MSZ pro překládku kontejnerů a VN, DP pro jejich svoz a rozvoz Jejich počet závisí na: Velikosti atrakčního obvodu Druhu MSZ Druhu DP jejich rychlosti jízdy, překládky.. Obratu překladiště, organizaci práce

16

17 Svoz a rozvoz PMJ se provádí v rámci atrakčního obvodu překladiště - od přepravců do překladiště a opačně.

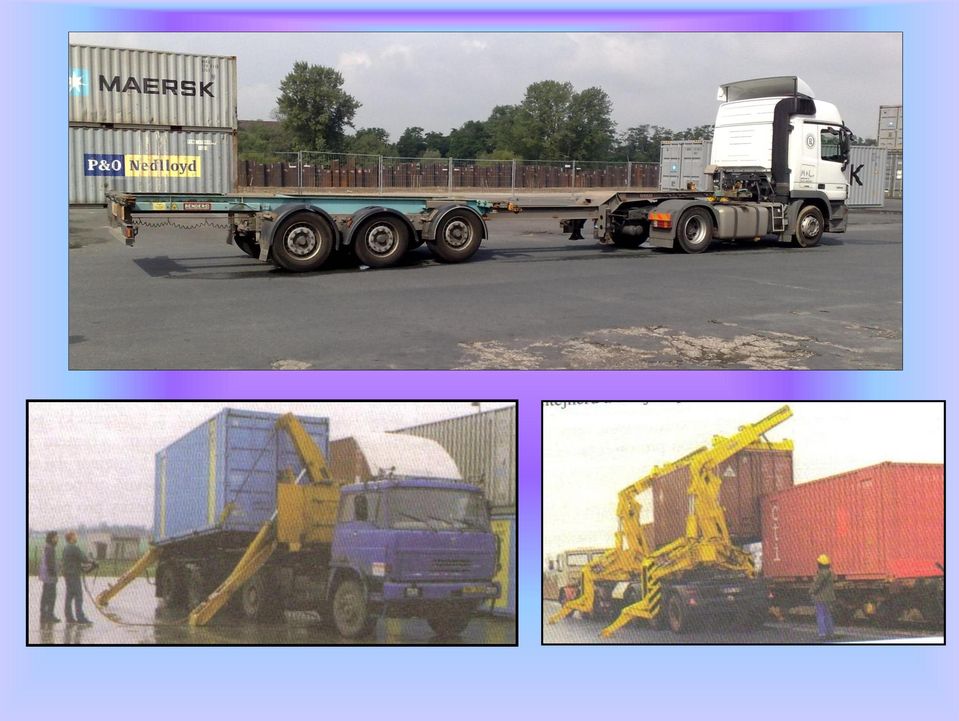

18 DP pro svoz a rozvoz MSZ pro překládku

19

20

21 Příklad: Výpočet parametrů KP Kontejnerové překladiště má průměrný denní obrat 35 přeložených kontejnerů. KP pracuje denně 9 hodin, součinitel využití pracovní doby α je 0,85. Atrakční oblast překladiště má dosah 30 km, dopravní prostředky pro svoz a rozvoz jezdí průměrnou rychlostí 55km/h. Doba manipulace u přepravce je průměrně 25 min, v kontejnerovém překladišti trvá manipulace s jedním kontejnerem 20 min, doba ostatních prací 10 min a doba prostojů je průměrně 10 min. Kontejnery ISO 1C s rozměry 6,058m x 2,438m se ukládají do 2 řad a 3 vrstev. Úkol: Vypočítejte a) potřebný počet dopravních prostředků na svoz a rozvoz, b) počet manipulačních prostředků kont. překladiště, c) velikost úložné plochy a zakreslete návrh

22 A) Výpočet potřebného počtu dopravních prostředků na svoz a rozvoz Doba obratu DP: To = 2xTjízdy + Tpřekl.KP + Tpřekl.P + Tprostojů Tj = L x 60 = 30 x 60 = 32,7 min v 55 To = 2x 32,7 + ( ) = 130,4 min Počet obratů za den O = Tpřekl. = 9 x 60 = 4,14 obratu = 5 obratů* To 130,4 Počet DP na svoz a rozvoz Ndp = Nkont = 35 = 7 dopravních prostředků** o 5 *Počet obratů by se logicky zaokrouhlil dolů. V praxi ale nejsou všichni přepravci umístěni na okraji atrakčního obvodu a při některých přepravách se vozí více kontejnerů při jedné přepravě. Proto je třeba zohlednit reálné skutečnosti. My zaokrouhlíme tedy nahoru. * **podle údajů dle reálných rozvozů to bude méně DP.

23 B) Výpočet manipulačních prostředků kont. překladiště Počet manipulačních prostředků kont. překladiště Nmp = Tman = 35 x 20 = 1,52 = 2 manipulační prostředky Tsm x α 9x60x0,85 C) Výpočet velikost úložné plochy překladiště Počet kontejnerů umístěných v řadě: Nk = 35 = 5,83 = 6 kontejnerů 2x3 Délka úložné plochy: D= 6x 6, x 0,15 = 37,5 m půdorys Šířka úložné plochy: Š= 2x 2, ,15 = 4,88m bokorys
