1 S třední škola stavební Jihlava Sada 2 Microsoft Word Editor rovnic Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Jaromír Železný 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Editor rovnic Editor rovnic je nástroj v Microsoft Wordu, pomocí kterého můžeme vytvářet nejrůznější matematické výrazy, vzorce a rovnice např.:

3 Editor rovnic princip práce spočívá vtom, že znabízených jednotlivých výrazů a znaků postupně sestavíme celý požadovaný výraz například, pokud bychom chtěli vytvořit zlomek, z nabídky vybereme odpovídající vzor výrazu pro zlomek, a potom do jednotlivých tečkovaně ohraničených čtverečků včitateli (a jmenovateli) napíšeme číslo nebo písmeno, případně do něho můžeme umístit další výraz

4 Editor rovnic tečkovaně ohraničených čtvercových políček se nevyužívá pouze u zlomků, ale je jich využíváno i u exponentů, odmocnin, závorek, matic a dalších matematických výrazů je důležité sestavovat výraz od vnější funkce kfunkci vnitřní, tzn. od hlavní k vedlejší (vnořené) funkci například postup při vložení třetí odmocniny z x 2

5 Editor rovnic pomocí editoru rovnic tvoříme vždy celý vzorec, nejen část, kterou neumíme jinak o psaní mezer se nemusíme starat, ty si editor rovnic upravuje sám mezi jednotlivými částmi vzorce ( úrovněmi ) se nejlépe pohybujeme pomocí kurzorových šipek na klávesnici (nahoru, dolů, vlevo a vpravo) nebo ťuknutím myší na konkrétní místo ve vzorci

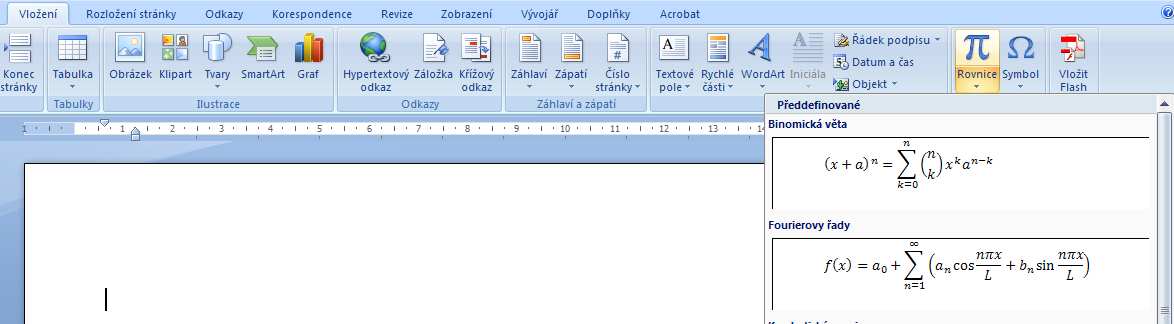

6 Editor rovnic Editor rovnic vyvoláme na kartě Vložení, kde se nachází ve skupině příkazů Symboly tlačítko Rovnice otevře se nám nabídka předdefinovaných výrazů a rovnic, na jejímž konci se nachází volba Vložit novou rovnici, která otevře Editor rovnic

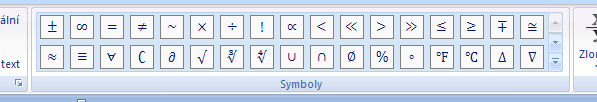

7 Editor rovnic nově se nám zobrazí karta Návrh, na které jsou zobrazeny tlačítka pro zadávání speciálních znaků, symbolů a písmen řecké abecedy, a také tlačítka pro zadávání výrazů v dokumentu se vytvoří pole, ve kterém budeme vytvářet vzorec z nabídky možných struktur nejprve vybereme hlavní funkci, a postupně na náš vzorec budeme nabalovat funkce vedlejší například zapíšeme vzorec pro výpočet kořenů kvadratických rovnic x 1,2 b ± = 2 b 2a 4ac

8 x 1,2 = b ± 2 b 2a 4ac do předpřipraveného pole nejprve vložíme text X 1,2, tzn. musíme použít dolní index do vložených políček zapíšeme X a 1,2

9 b ± pomocí kurzorové šipky doprava na klávesnici se dostaneme na úroveň původního X, abychom opět z klávesnice napsali znak =(rovná se) poté zvolíme zápis zlomku x 1,2 = 2 b 2a 4ac postupně zapíšeme výraz do čitatele -b, z nabídky symbolů (nebo z karty Vložení nástroj Symbol) vložíme ±

10 b ± 2 b 2a 4ac dále budeme pokračovat druhou odmocninou x 1,2 = pod odmocninu do připraveného políčka budeme zapisovat další výrazy vložíme strukturu pro horní index, zapíšeme b a za ním následuje druhá mocnina, tzn. horní index opět se posuneme šipkou vpravo (abychom přestali psát index) a dokončíme čitatele dopsáním -4ac

11 b ± = 2 b 2a 4ac nakonec doplníme jmenovatel 2a x 1,2 editaci vzorce ukončíme kliknutím kamkoliv mimo vzorec chceme-li v tvorbě vzorce pokračovat, nebo jej potřebujeme znovu editovat, ťukneme na něj dvakrát myší a budeme mít opět k dispozici nástroje editoru rovnic v případě, že bychom do vzorce vkládali závorky, opět se využívá přednastavené struktury (Závorka)

12 Zdroje: Microsoft Office 2007 licence SŠS Jihlava Literatura: Pírková K. Microsoft Office Word 2007 Podrobná uživatelská příručka, ComputerPressa.s., Brno 2007, ISBN Polák L. Metodická příručka Microsoft Word 2007, Microsoft, Praha Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Jaromír Železný Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
