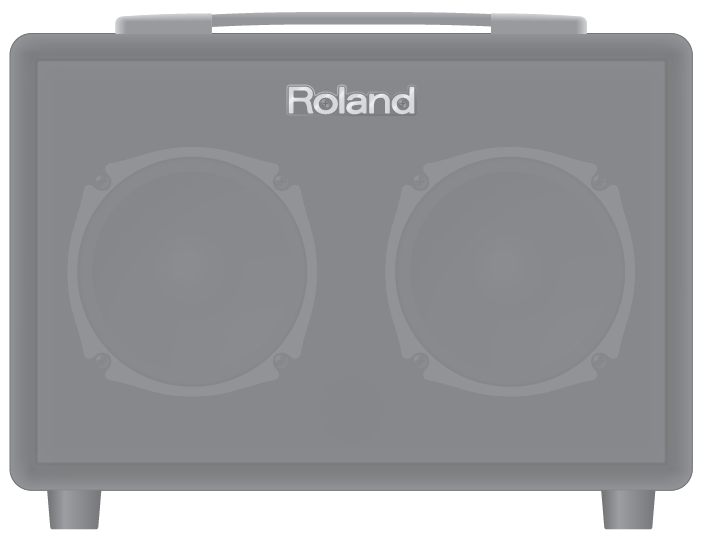

1 Uživatelský manuál 30W kombo pro akustickou kytaru nabízí stereo zvuk v kompaktním provedení Vysoce efektivní, 30W stereo kombo (15W + 15W) (v případě pouţití AC adaptéru) Kompaktní velikost, připraveno k přenášení nebo k domácímu pouţití Dva custom 5" (12cm) reproduktory dodávají akustickým nástrojům ideální zvuk Dva způsoby napájení umožňují pracovat na osm AA baterií, nebo s AC adaptérem (str. 4) Dvojí napájení umoţňuje vyuţití AC-33 pro hraní kdekoliv. Dobíjecí (nickel-metal hydride) baterie lze rovněţ pouţít. Doba hraní je přibliţně 8 hodin, pokud pouţijete alkalické baterie, a přibliţně 9 hodin s nickel-metal hydride bateriemi. Dvoukanálový design umožňuje použít současně kytaru i mikrofon, nebo linkový zdroj (str. 8) Flexibilita zajistí nejširší vyuţití, včetně kytarového dua nebo zpěváka s hráčem (str. 12). Stereo konektor AUX IN umoţňuje zapojení CD/MP3 přehrávače (str. 6). Konektor LINE OUT zapojíte do externího PA systému a AC-33 vyuţijete jako monitor při ţivém hraní (str. 9). Sluchátkový jack se hodí při nočním cvičení nebo při zvukové zkoušce (str. 6). Funkce Looper umožňuje nahrávat, přehrávat a vrstvit (overdub) bez nutnosti dalšího vybavení (str. 10) Svou vlastní hru si můţete nahrát jako doprovod a pak záznam přehrávat jako doprovod k sólu (str. 13). K dispozici máte aţ 40s nahrávací doby. Můţete také nahrávat signál AUX IN ve stereo. Dokoupeným noţním spínačem (FS-5U nebo FS-6) můţete ovládat funkci Looper nohou (str. 11). Snadno ovladatelné efekty a funkce Anti-Feedback (str. 11) Připraveny jsou tři typy stereo efektů, takţe můţete dodat zvuku své akustické kytary přirozenou prostorovost (str. 7). Funkce Anti-Feedback umoţňuje potlačit zpětnou vazbu jednoduchým zapnutím této funkce (str. 11). Neţ přistoupíte k práci, pečlivě si přečtěte sekce nazvané: BEZPEČNÉ POUŢITÍ PŘÍSTROJE a DŮLEŢITÉ POKYNY (str. 2 3). Tyto sekce podávají důleţité informace ohledně správného zacházení s přístrojem. Navíc, pokud si chcete být jisti, ţe jste vyčerpali veškeré informace k plné funkčnosti nového přístroje, přečtěte si celý Uţivatelský manuál. Manuál by měl být dobře uloţen a nablízku, kvůli snadnému nahlédnutí. Copyright 2009 ROLAND CORPORATION Veškerá práva vyhrazena. Ţádnou část této publikace nelze jakkoliv pouţívat, bez písemného svolení ROLAND, Czech republic Distributor, s.r.o.

2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE VAROVÁNÍ Zapojte hlavní přívod tohoto modelu do zásuvky s uzemňovacím kolíkem. Neotevírejte ani nic neměňte v nástroji či adaptéru. Nepokoušejte se přístroj opravovat či vyměňovat jeho vnitřní součásti (s výjimkou speciálních pokynů uvedených v návodu). Všechny opravy by měl provádět pouze váš dodavatel, nejbliţší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Nepouţívejte přístroj na místech vykazujících: teplotní extrémy (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo nebo páru (např.: koupelny, umývárny či vlhké podlahy); nebo výpary či kouř; nebo solné výpary; nebo vlhkost; nebo lze očekávat déšť; nebo prach; nebo silné otřesy a vibrace. Zajistěte, aby přístroj vţdy stál rovně a na stabilním povrchu. Nikdy jej neumisťujte na místech vykazujících otřesy či šikmé plochy. Pouţijte pouze přiloţený adaptér. Rovněţ zajistěte, aby napětí, uvedené na přístroji, odpovídalo napětí ve vaší síti. Jiné AC adaptéry mohou mít různou polaritu, nebo být upraveny pro jiné napětí, takţe jejich pouţití můţe způsobit zničení, znehodnocení nebo zkrat. Pouţívejte pouze přiloţený síťový kabel. Tento kabel nesmí být vyuţit pro ţádný jiný účel. Nepřekrucujte přívodní kabel, nestavte na něj těţké předměty, apod. Můţete tak zničit přívodní kabel, rozlámat jej na více částí a způsobit tak zkrat. Poškozená šňůra můţe způsobit poţár a zranění! Tento přístroj, jak samotný, tak v kombinaci se zesilovačem, sluchátky nebo reproduktorovou soustavou, můţe vyprodukovat takovou úroveň zvuku, ţe zapříčiní trvalou ztrátu sluchu. Nepracujte tedy příliš dlouho s vysokou nastavenou hlasitostí či hlasitostí způsobující nepohodu. Pokud zjistíte poškození sluchu nebo zvonění v uších, doporučujeme navštívit lékaře. Nenechejte do přístroje proniknout ţádné cizorodé předměty (např.: hořlavé materiály, mince, připínáčky) či jakékoliv kapaliny (voda, nápoje, apod.) a poškodit tak nástroj. 2 VAROVÁNÍ Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbliţší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: AC adaptér, přívodní šňůra nebo zástrčka jsou zničené; nebo se objeví kouř či neobvyklý zápach jestliţe zapadl nějaký předmět či byla nalita tekutina do přístroje, nebo přístroj byl vystaven dešti, či jiné vlhkosti, nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. Pokud jsou v domácnosti děti neschopné dodrţovat základní bezpečnostní pravidla při práci s přístrojem, je třeba dozor dospělé osoby. Chraňte přístroj před silnými nárazy. (Nesmí upadnout!) Nepřipojujte přístroj k síťové zásuvce, kterou sdílí větší počet dalších elektrických zařízení. Obzvláště buďte opatrní při pouţívání prodluţovacích šňůr celkový příkon všech zařízení připojených k prodluţovací šňůře nesmí nikdy přesáhnout výkonovou zatíţitelnost zásuvky dané prodluţovací šňůry (příkon/proud). Přetíţení můţe způsobit přílišné zatíţení kabelu, hoření izolace a případné roztavení. Dříve, neţ pouţijete zařízení v cizí zemi, kontaktujte dodavatele, nejbliţší servis firmy Roland či autorizovaného prodejce produktů Roland, jak je uvedeno v oddílu Informace. Tyto baterie nelze dobíjet, zahřívat, ani házet do ohně nebo do vody. Baterie nevystavujte vlivu přílišného tepla, na slunci, u ohně, atd. POZOR! Přístroj a adaptér by měly být umístěny tam, kde můţe probíhat chlazení. Při zapojování/vypojování přístroje k/od napájecí sítě vţdy zastrkujte/vytahujte pouze zástrčku napájecího adaptéru. Doporučujeme adaptér pravidelně odpojit a vyčistit suchým hadříkem, odstranit tak veškerý prach a další nahromaděnou špínu z okolí. Rovněţ, pokud bude přístroj delší dobu nevyuţit, odpojte jej od proudu. Jakýkoliv nahromaděný prach můţe způsobit zkrat a vést tak k poţáru. POZOR! Chraňte zástrčky i kabely před natahováním. Všechny zástrčky i kabely by měly být umístěny mimo dosah dětí. Nikdy na přístroj nešlapejte ani jej nezatěţujte těţkými předměty. Nikdy přístroj nezapojujte/nevypojujte k/od síťové zásuvky vlhkýma rukama. Před přesunem přístroje odpojte adaptér a všechny kabely, vedoucí k externím přístrojům. Před čištěním přístroj vypněte a odpojte jeho napájecí kabel od síťové zásuvky (str. 4). Kdykoliv očekáváte bouři a blesky, odpojte adaptér ze zásuvky. Pokud je pouţijete nesprávně, mohou baterie explodovat nebo vytéct a něco poškodit. Z důvodu bezpečnosti si přečtěte a dodrţujte následující upozornění (str. 4). Pečlivě přečtěte instalační instrukce pro baterie a vloţte je správně podle polarity. Nemíchejte nové baterie s pouţitými. Podobně zabraňte smíchání různých typů baterií. Vyjměte baterie, kdykoliv bude přístroj ponechán delší dobu bez pouţívání. Pokud baterie vytekly, pouţijte měkký kousek hadříku nebo papírového ubrousku a vytřete všechny zbytky z baterie. Potom nainstalujte nové baterie. Abyste předešli popáleninám kůţe, nevyjímejte rozteklé baterie holýma rukama. Dbejte nejvyšší pozornosti, aby se ţádná z vylitých baterií nedostala do blízkosti očí. Potřísněné části těla i očí ihned ošetřete proudem tekoucí vody. Nenechávejte baterie spolu s kovovými objekty, jako kuličková pera, hřebeny, sponky.. Pouţité lithiové baterie musí být zničeny jen v odpovídajících podmínkách, dle aktuálně platných zákonů ve vaší oblasti. Nikdy neodnímejte mříţku reproduktoru ani reproduktor. Reproduktor nemá vyměňovat uţivatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem.

3 DŮLEŢITÉ POKYNY Zdroj napájení: Použití baterií Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou vyuţívají přístroje, ovládané spínačem (jako lednička, pračka, mikrovlnná trouba nebo ventilace), příp. obsahují elektromotor. Podle způsobu pouţití elektrických zařízení se můţe vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. AC adaptér se po delším souvislém pouţití mírně ohřívá. Je to běţné a není důvod k obavám. Při výměně nebo instalaci baterií, vţdy přístroj vypněte, i všechna připojená zařízení. Tak předejdete špatné funkci nebo poškození reproduktorů či ostatních zařízení. Před propojením s dalšími přístroji zkontrolujte, zda jsou všechny vypnuty. Tak předejdete špatné funkci či poškození reproduktorů či ostatních zařízení. Umístění Provoz přístroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velká výkonová trafa) můţe vykazovat brum. Tento problém odstraníte změnou směru umístění přístroje či jeho přemístěním od zdroje interference. Přístroj můţe rušit rozhlasové či televizní vysílání. Nepouţívejte přístroj v blízkosti těchto přijímačů. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) můţe vzniknout jemný šum. Tento šum vzniká při zvonění i při rozhovoru. Pokud se vyskytne tento problém, je potřeba odstranit tato zařízení z blízkosti přístroje, nebo je vypnout. Nevystavujte přístroj přímému slunečnímu svitu, neumisťujte jej v blízkosti tepelného vyzařování, neponechávejte jej uvnitř uzavřeného vozu či v prostředí vykazujícím teplotní extrémy. Rovněţ nepouţívejte světelné zdroje, které jsou obvykle běţně poblíţ přístroje (jako světlo u piana) nebo bodovky, k osvětlení stále stejné plochy na povrchu přístroje. Příliš vysoká teplota můţe deformovat nebo změnit barvu povrchu nástroje. Pokud přesunete přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzace) uvnitř přístroje. V tomto stavu je pouţití přístroje riskantní. Proto, ještě před pouţitím přístroje, jej musíte nechat přizpůsobit se prostředí, po několik hodin, aţ se kondenzace vypaří. Neponechávejte na povrchu předměty z gumy, vinylu nebo podobných materiálů po delší dobu. Takové předměty mohou způsobit trvalé otisky na povrchu. Nenalepujte nálepky, etikety, a cokoliv jiného na přístroj. Odstraňování zbytků můţe poškodit povrch nástroje. Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové noţky mohou změnit barvu či nechat stopy. Abyste tomu předešli, podloţte noţky kouskem hadříku. V tom případě musíte zajistit, aby přístroj nesklouzl, nebo se nehýbal. Údržba Denně přístroj otírejte jemným suchým hadříkem, či látkou jemně zvlhčenou vodou. Pro odstranění zašlých nečistot pouţijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj osušte jemným suchým hadříkem. Nikdy nepouţívejte benzín, ředidla, alkohol či rozpouštědla ţádného druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Další doporučení Při práci s tlačítky, knoby, tahovými potenciometry nebo dalšími kontrolery, jakoţ i jacky a konektory buďte opatrní. Hrubé zacházení můţe způsobit špatnou funkci přístroje. Během při-/odpojování kabelů uchopte samotný konektor, nikdy netahejte za kabel. Tímto způsobem předejdete zkratům nebo zničení vnitřních komponent kabelu. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěţovali své sousedy. Pouţijete-li sluchátka, nebudete se muset ohlíţet na okolí (obzvláště v noci). Pokud přístroj přenášíte, zabalte jej do krabice (vč. vyztuţení), ve které jste jej zakoupili, je-li to moţné. Jinak budete muset pouţít odpovídající balící materiál. Některé propojovací kabely obsahují odpory. K propojování přístroje nepouţívejte tyto kabely. Pouţití těchto kabelů sníţí hlasitost zvuku tak, ţe téměř nebo vůbec nebude slyšet. Informace o specifikaci kabelů vám podá jejich výrobce. Copyright Neautorizované kopírování, reprodukce, pronajímání, hraní, nebo vysílání chráněného materiálu (hudebních děl, vizuálních děl, pořadů, ţivých přenosů, atd.), jeţ náleţí částečně či vcelku třetí straně, bez jejího svolení, je zakázáno podle práva. Toto zařízení nepouţívejte v rozporu s autorskými právy třetí strany. Nebereme na sebe zodpovědnost za jakékoliv porušení autorských práv třetí strany, vzniklé vaším pouţitím tohoto zařízení. 3

4 Zapojení do elektřiny AC-33 pracuje s AC adaptérem nebo na baterie. Vyberte typ, vhodný pro vaše potřeby. Zapojení AC adaptéru * Pouţijte výhradně AC adaptér u AC Přístroj musí být vypnutý. Instalace baterií 1. Uvolněte šrouby na těchto dvou místech. 2. Sejměte kryt prostoru baterií. 2. Zapojte napájecí šňůru do adaptéru. 3. Zapojte adaptér do jacku DC IN. 3. Vloţte baterie, přičemţ dbejte na správnou orientaci polarity. 4. Zapojte druhý konec šňůry do zásuvky. Sem zapojíte zemnící kabel. Vyjměte pouzdro s bateriemi. Ačkoliv je moţné vyměnit baterie i bez vyjímání pouzdra, jejich výměna je jednodušší, pokud vyjmete i pouzdro. 1. Uvolněte šrouby na těchto dvou místech. 2. Vyjměte pouzdro s bateriemi. Upozornění ohledně baterií Vloţte baterie, přičemţ dbejte na správnou orientaci polarity. * Doporučujeme ponechat baterie v přístroji, i kdyţ jej napájíte adaptérem. V tom případě budete moci pokračovat v hraní, i kdyţ nedopatřením vypadne šňůra AC adaptéru z konektoru. * Abyste předešli poškození reproduktoru, vypněte AC-33 dříve, neţ vloţíte nebo vyjmete baterie, a dříve, neţ připojíte další zařízení. * Zabraňte kovovým předmětům, aby zapadly do prostoru baterií. Mohlo by dojít ke zkratování obvodu s bateriemi, coţ by vyvolalo prudké zahřátí nebo záţeh. Ohledně baterie Baterie, které můžete použít AC-33 pouţívá osm AA alkalických nebo nickel-metal hydride baterií. * Nickel-metal hydridové baterie nelze dobíjet v přístroji samotném. Musíte si pořídit běţně dostupnou nabíječku. * Pokud pouţijete nickel-metal hydride baterie, pamatujte, ţe ţivotnost baterií se s kaţdým dobíjením zkracuje. Nemíchejte nové baterie s jiţ pouţitými a nemíchejte baterie různých typů. Pečlivě si přečtěte a dbejte veškerých upozornění a pokynů při práci s bateriemi. V případě pouţití nikl-hydridových baterií, musíte pouţít kombinace baterií a nabíječky, doporučené výrobcem. Jestliţe nebudete přístroj déle pouţívat, např. několik měsíců, vyjměte baterie. Pokud se vylil elektrolyt z baterie, suchým hadříkem jej pečlivě vytřete z prostoru baterií a pak nainstalujte nové baterie. Elektrolyt z baterie, kdyţ přijde do kontaktu s kůţí, můţe způsobit popáleniny. Elektrolyt rovněţ dráţdí oči, pokud přijde do očí, pečlivě je vymyjte čistou vodou. Neukládejte baterie spolu s kovovými objekty, jako jsou pera, náramky, nebo sponky. 4

5 Jak vzniká zvuk Za/vypnutí přístroje Jakmile dokončíte zapojení, zapněte všechna zařízení v daném pořadí. Zapnutím ve špatném pořadí riskujete poškození a/nebo zničení reproduktorů nebo některých zařízení. 1. Všechna zařízení musí být vypnuta. 2. Zapojte externí zařízení. 3. Nastavte knoby [VOLUME] a [MASTER] AC-33 na 0. Zahrajte na kytaru 1. Zapojte kytaru a zapněte AC-33. Kytaru zapojte do jacku INPUT kanálu GUITAR CHANNEL. Zapojit můţete kaţdou kytaru, která má snímač. Jestliţe má kytara snímač a současně i předzesilovač, můţete ji také zapojit do kanálu MIC/LINE CHANNEL. 4. Zapněte i zařízení, připojené do jacku AUX IN. 5. Zapněte AC Nastavte knob [VOLUME] pouţitého vstupu do pozice 5 (do středu). 3. Hrajte a knobem [MASTER] nastavte hlasitost. 6. Zapněte zařízení, zapojené do LINE OUT. Vypnutí proveďte v opačném pořadí. Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vţdy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. * Toto zařízení je vybaveno ochranným okruhem. Proto zabere určitou dobu, neţ začne pracovat normálně. Vţdy se ujistěte, ţe je staţena hlasitost, neţ zapnete přístroj. I kdyţ je hlasitost minimální přesto uslyšíte zvuk, je to normální a nejde o závadu. Jestliţe pracujete s AC-33 na AA baterie, indikátor POWER bude pohasínat, pokud klesá kapacita baterií. Jestliţe baterie docházejí, indikátor POWER začne blikat. V tom případě vyměňte baterii co nejdříve. Nastavení zvuku 1. Zvuk nastavíte knoby [BASS] (basy), [MIDDLE] (středy) a [TREBLE] (výšky) u poţadovaného kanálu. 5

6 Zvuk z mikrofonu Výstup z CD přehrávače 1. Zapojte mikrofon a zapněte AC-33. Mikrofon zapojte do jacku INPUT kanálu MIC/LINE CHANNEL. Můţete si zvolit jeden ze tří typů zapojení (XLR, TRS, phone). Nelze pouţít více neţ jeden mikrofon současně (TRS/phone jack má přednost). 1. Zapojte CD přehrávač (nebo jiné zvukové zařízení) a zapněte AC-33. Zapojte CD přehrávač (nebo jiné zvukové zařízení) do jacků AUX IN na zadním panelu AC Nastavte knob [VOLUME] kanálu MIC/LINE CHANNEL do polohy MIC. 2. Nastavte knob AUX IN [LEVEL] na 5 (střed). 3. Hrajte a knobem [MASTER] nastavte hlasitost. 3. Hrajte a knobem [MASTER] nastavte hlasitost. Nastavení zvuku 1. Zvuk nastavíte knoby [BASS] (basy), [MIDDLE] (středy) a [TREBLE] (výšky) u poţadovaného kanálu. Použití sluchátek Zapojte sluchátka do jacku PHONES. Jakmile zapojíte sluchátka, nebude slyšet ţádný zvuk na výstupu reproduktorů AC-33. 6

7 Aplikace efektů Chorus 1. Nastavte přepínač [CHORUS] do polohy WIDE nebo SPACE. Reverb/Ambience 1. Knobem [REVERB/AMBIENCE] nastavte hodnotu efektu. WIDE SPACE Stereo chorus, který je rozdělený do tří nezávislých pásem. Aplikací chorusu na jednotlivá pásma basů, středů a výšek, tento efekt vytváří hluboký a prostorový chorus, který odpovídá zvuku akustické kytary. Basy jsou pevně uprostřed a zvuk je víc a víc prostorový, jak narůstá, od středu do vyšších pásem frekvencí. Tento chorus míchá zvuky "in the air", coţ je metoda, která je moţná pouze u stereo systému. U AC-33, je zvuk efektu vyzařován pravým reproduktorem (kdyţ stojíte před kombem) a přímý zvuk jde z levého reproduktoru. Efekt chorus vzniká tak, ţe je zvuk z levého a pravého reproduktoru smíchán před kombem (in the air). Přímý zvuk jde z levého reproduktoru. Efekt chorus vzniká smícháním zvuku levého a pravého reproduktoru před kombem. Ve srovnání s elektricky míchaným chorus efektem, zde je širší rozloţení doleva/doprava a přirozeněji znějící prostorovost. REVERB AMBIENCE REVERB Stereo reverb, vyvinutý specificky pro akustické nástroje a dodává prostorový a přirozený zvuk. Polohou knobu určujete hlasitost reverbu. Tento efekt přidá hloubku prostoru. Získáte zvuk s výrazným dojmem přítomnosti. Polohou knobu určujete hlasitost ambience. AMBIENCE OFF Nebude aplikován ţádný efekt chorus. Levá polovina rozsahu knobu aplikuje efekt reverb a pravá ambience. Otočením doprava efekt prohloubíte. Chcete-li vypnout reverb/ambience, otočte knobem zcela doleva. Nastavte zde off, pokud nechcete aplikovat chorus. Pouţití noţních spínačů Pokud pouţijete noţní spínač (BOSS FS-5U nebo FS-6; nutno dokoupit) můţete za/vypínat chorus i reverb/ambience nohou. Kdyţ zapojíte noţní spínač, pedál(y) budou fungovat takto. Na str. 9 jsou podrobnosti o nastavení polarity spínače. Jestliţe pouţijete phone konektor (mono) kabel pro zapojení jednoho spínače, bude jen za/vypínat chorus. PCS-31 PCS-33 Operace za/vypnutí Chorus je společná pro kanály GUITAR CHANNEL i MIC/LINE CHANNEL: Červená (krouţek) Bílá (hrot) Je-li CHORUS vypnutý, stisk spínače efekt nemá ţádný vliv. REVERB/ AMBIENCE on/off CHORUS on/off REVERB/ AMBIENCE on/off CHORUS on/off BOSS FS-5U BOSS FS-6 7

8 Jak se co jmenuje a dělá Ovládací panel GUITAR KANÁL INPUT Jack Sem zapojte kytaru (str. 5). [VOLUME] Knob Nastavuje hlasitost kytarového kanálu (str. 5). [BASS] knob Nastaví zvukový charakter nízkofrekvenčního rozsahu (str. 5). [MIDDLE] Knob Nastaví zvukový charakter středofrekvenčního rozsahu (str. 5). [TREBLE] knob Nastaví zvukový charakter vysokofrekvenčního rozsahu (str. 5). [CHORUS] přepínač Přepíná typ aplikovaného chorusu (str. 7). MIC/LINE KANÁL INPUT Jack Sem zapojte mikrofon či jiný linkový přístroj (s.6). * C-33 je vybaven symetrickým (XLR) konektorem, který je zapojený takto. Zkontrolujte zapojení i u zařízení, neţ je připojíte. * Phantomové napájení není podporováno. [VOLUME] Knob Nastavuje hlasitost kanálu mic/line (str. 6). Pokud pouţíváte mikrofon, nastavte zde polohu MIC. [BASS] knob Nastaví zvukový charakter nízkofrekvenčního rozsahu (str. 6). [TREBLE] knob Nastaví zvukový charakter vysokofrekvenčního rozsahu (str. 6). [CHORUS] přepínač Přepíná typ aplikovaného chorusu (str. 7). [REVERB/AMBIENCE] Knob Nastavuje hloubku reverbu nebo ambience (str. 7). [MASTER] Knob Nastavuje celkovou hlasitost (str. 5, 6). Tento knob nemá vliv na LINE OUT. PHONES Jack Sem zapojíte sluchátka (str. 6). * Jakmile zapojíte sluchátka, reproduktory AC-33 jsou vypnuté. [ANTI-FEEDBACK] přepínač Akustické zpětné vazbě předejdete zapnutím tohoto spínače (str. 11). Nastavení se provede automaticky, jakmile zapnete nástroj. Nastavení se resetuje, kdyţ zapnete znovu AC-33. LOOPER Tato funkce umoţňuje nahrávání fráze a opakované přehrávání (str. 10). Nahrané fráze se při vypnutí přístroje ztratí. Indikátor REC Svítí červeně během nahrávání. Indikátor PLAY Svítí zeleně během přehrávání. Indikátor OVERDUB Svítí ţlutě během overdubbingu. [REC/PLAY/OVERDUB] tlačítko Tlačítko stiskněte, chcete-li nahrávat, přehrávat nebo nahrávat overdubbing. [STOP/CLEAR] Tlačítko Stiskem tlačítka zastavíte smyčku, nebo vymaţete záznam. POWER Indikátor Je-li přístroj zapnutý, indikátor svítí. * POWER indikátor začne pohasínat, jakmile baterie docházejí. Jakmile baterie končí úplně, indikátor POWER začne blikat. Nahraďte je ihned čerstvými. [POWER] Vypínač Za/ vypíná přístroj (str. 5). * Přístroj má ochranný okruh, proto AC-33 chvilku trvá, neţ naběhne na normální výkon. * Potřebujete-li zcela vypnout AC-33, nejprve vypněte vypínač, teprve potom vytáhněte kabel ze zásuvky. Blíţe viz Zapojení zařízení (str. 4). 8

9 Panel jacků DC IN (AC Adaptér) Jack Sem zapojte přibalený AC adaptér str. 4. Jack FOOT SW (noţní spínač) Kdyţ zapojíte noţní spínače, můţete ovládat funkci Looper nebo za/vypínat efekty nohou. Budete potřebovat noţní spínač typu momentary (BOSS FS-5U nebo FS-6; nutno dokoupit) a propojovací kabely (Roland PCS-31 nebo PCS-33; nutno dokoupit). Nastavte polaritu noţního spínače dle obrázku níţe. * Pouţijte výhradně AC adaptér, přibalený k AC-33. Přepínač polarity Přepínače nastavte takto Červená (krouţek) Bílá (hrot) Jacky LINE OUT AUDIO IN [LEVEL] knob Mix nebo rekordér můţete zapojit sem. Pouţijte jack L/MONO, jestliţe bude výstup mono. [MASTER] knob neovlivňuje výstup z jacků LINE OUT. Zde můţete zapojit CD/MP3 přehrávač. Knobem [LEVEL] nastavte hlasitost. Efekt se netýká jacku AUX IN. Slot pojistky ( ) Pokud jsou pouţity kabely s rezistorem, můţe být úroveň hlasitosti nástroje připojeného na vstupu (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN,) sníţena. Pokud se tak stane, pouţijte kabely, které neobsahují rezistory. Můţete zapojit oba typy jacků AUX IN současně, ale sníţíte tím hlasitost, ve srovnání s tím, kdyţ pouţijete jen jeden. 9

10 Funkce Looper Funkce Looper Umoţňuje nahrávat vaši hru jako fráze a tento záznam potom opakovaně přehrát. Můţete také nahrát další fráze, do vrstev k první nahrávce. U AC-33 se tato funkce nazývá Looper. Přehrávání fráze [STOP/ Stisk tlačítka [REC/PLAY/OVERDUB] Stisk tlačítka CLEAR Indikátor REC Svítí červeně během nahrávání. Indikátor PLAY Svítí zeleně během přehrávání. Indikátor OVERDUB Svítí ţlutě během overdubbingu. REC/PLAY/OVERDUB tlačítko Stiskněte, kdyţ chcete nahrávat, přehrávat nebo nahrávat. STOP/CLEAR Stiskem tlačítka zastavíte smyčku, nebo vymaţete záznam. Play Stop 1 2 Operace s frází 1 Kdyţ bliká indikátor PLAY, stiskněte tlačítko [REC/PLAY/ OVERDUB]. Indikátor PLAY bude svítit a spustí se opakované rpřehrání fráze od začátku. Nahrávání fráze Stiskem tlačítka [REC/PLAY/OVERDUB] nahrajete frázi. Základní operace se změní podle stavu fráze, jak vidíte níţe. Stisk tlačítka [REC/PLAY/OVERDUB] Stop Record Play Play Stisk tlačítka [STOP/ CLEAR] Play Stop 2 Stiskem tlačítka [STOP/CLEAR] zastavíte přehrávání. Indikátor PLAY začne blikat. Overdubbing fráze Stisk tlačítka [REC/PLAY/OVERDUB] Stisk tlačítka [STOP/ CLEAR] Operace s frází 1 Hrajte a knobem [VOLUME] nastavte nahrávací úroveň Stiskem tlačítka [REC/PLAY/OVERDUB] spustíte nahrávání. AC-33 o stisku tlačítka vstoupí do reţimu standby pro nahrávání. Nahrávání se spustí, jakmile začnete hrát. Pokud pouţíváte noţní spínač, spustíte nahrávání stiskem spínače. Můţete nahrát frázi maximálně 40 sekund. Jakmile dosáhnete maximální délky záznamu, nahrávání se automaticky zastaví a spustí se přehrávání. 3 Stiskem tlačítka [REC/PLAY/OVERDUB] spustíte nahrávání. Současně se stiskem tlačítka se spustí přehrávání nahrané fráze. Fráze bude hrát opakovaně, dokud ji nezastavíte. 4 Chcete-li zastavit přehrávání nebo overdubbing, stiskněte tlačítko [STOP/CLEAR]. Fráze se zastaví. Chcete-li spustit přehrávání znovu, stiskněte tlačítko [REC/PLAY/ OVERDUB]. Pokud je fráze jiţ nahrána, indikátor PLAY bliká. Operace s frází 1 Kdyţ bliká indikátor PLAY, stiskněte tlačítko [REC/PLAY/ OVERDUB]. Indikátor PLAY bude svítit a spustí se opakované přehrání fráze od začátku. 2 Stiskněte znovu tlačítko [REC/PLAY/OVERDUB]. Indikátor OVERDUB bude svítit a spustí se overdubbing. 3 Stiskem tlačítka [REC/PLAY/OVERDUB] nahrávání zastavíte. Indikátor PLAY bude svítit a spustí se opakované rpřehrání fráze od začátku. 4 Stiskem tlačítka [STOP/CLEAR] zastavíte přehrávání. Indikátor PLAY začne blikat. Nahrané fráze se při vypnutí AC-33 ztratí. 10

11 Vymazání fráze 1. Podrţte tlačítko [STOP/CLEAR] nejméně na 2s. Indikátor REC bliká a fráze je vymazaná. Pouţití noţního spínače Noţním spínačem typu momentary (BOSS FS-5U nebo FS-6; nutno dokoupit) můţete ovládat tlačítko [REC/PLAY/OVERDUB] funkce Looper a tlačítko [STOP/CLEAR] nohou. PCS-31 PCS-33 Vymazané fráze jiţ nelze obnovit. Červená (krouţek) Bílá (hrot) Copyright * Neautorizované kopírování, reprodukce, pronajímání, hraní, nebo vysílání chráněného materiálu (hudebních děl, vizuálních děl, pořadů, ţivých přenosů, atd.), jeţ náleţí částečně či vcelku třetí straně, bez jejího svolení, je zakázáno podle práva. Toto zařízení nepouţívejte v rozporu s autorskými právy třetí strany. Nebereme na sebe zodpovědnost za jakékoliv porušení autorských práv třetí strany, vzniklé vaším pouţitím tohoto zařízení. Funkce Anti Feedback Funkce Anti Feedback Co je to akustická zpětná vazba? Je to nepříjemná oscilace (skučení, bzučení, nebo houkání), která vzniká na výstupu reproduktoru při opětovném vstupu signálu z mikrofonu nebo snímače, který se zesílí a jde znovu na výstup. Vznikne, kdyţ natočíte mikrofon na mikrofon nebo zvýšíte hlasitost. Zvuk se cyklicky zesiluje a způsobuje oscilaci. STOP/ CLEAR tlačítko BOSS FS-5U REC/PLAY/OV ERDUB tlačítko STOP/ CLEAR tlačítko BOSS FS-6 REC/PLAY/OVER DUB tlačítko Pokud pouţijete kabel s phone konektorem (mono) pro zapojení jednoho noţního spínače, bude fungovat pouze jako tlačítko [REC/PLAY/OVERDUB]. Podrobnosti o nastavení polarity, viz str Zapněte přepínač [ANTI-FEEDBACK] na ON. Funkce Anti-feedback se aplikuje na mikrofony nebo kytary, zapojené do vstupů GUITAR CHANNEL a MIC/LINE CHANNEL. Chcete-li předejít vzniku zpětné vazby při hraní, doporučujeme zapnout funkci Anti-feedback ještě před zahájením hraní. Pouţití funkce Anti Feedback Co je to funkce Anti-feedback? Tato funkce potlačuje akustickou zpětnou vazbu, která vzniká mezi kytarou nebo mikrofonem a zesilovačem. Funkce potlačuje zvuk frekvenčního pásma, ve kterém vzniká vazba. Vazba se potlačí automaticky, jakmile funkci zapnete. Funkce se resetuje, jakmile vypnete a znovu zapnete přístroj. * Jestliţe funkce Anti-feedback není schopna vazbu potlačit, postupujte následujícím způsobem Změňte směr natočení kytary nebo mikrofonu Odsuňte mikrofon dále od reproduktorů Sniţte hlasitost 11

12 Různé způsoby pouţití AC-33 Zpěvák/hráč Chcete-li zpívat a současně hrát na kytaru Zapojte kytaru do GUITAR CHANNEL. Zapojte mikrofon do MIC/LINE CHANNEL. Snímání nástroje mikrofonem Připravte mikrofon u nástroje ke snímání zvuku. Zapojte mikrofon do MIC/LINE CHANNEL. Mikrofon Kytara Mikrofon Kytarové duo Jak mohou hrát dva kytaristé současně. Zapojte jednu kytaru do GUITAR CHANNEL. Zapojte druhou kytaru (s předzesilovačem) do MIC/LINE CHANNEL. Sloučení zvuku obou typů snímačů Pokud má kytara dva typy snímačů, můžete využít AC-33 ke smíchání jejich výstupů. Zapojte snímač, který snímá zvuk u otvoru těla, do vstupu GUITAR CHANNEL. Zapojte snímač s předzesilovačem do vstupu MIC/LINE CHANNEL. Vestavěný snímač (s předzesilovačem) Jedna kytara Druhá kytara Zvlášť připevněný snímač Vestavěný snímač Zvlášť připevněný snímač 12

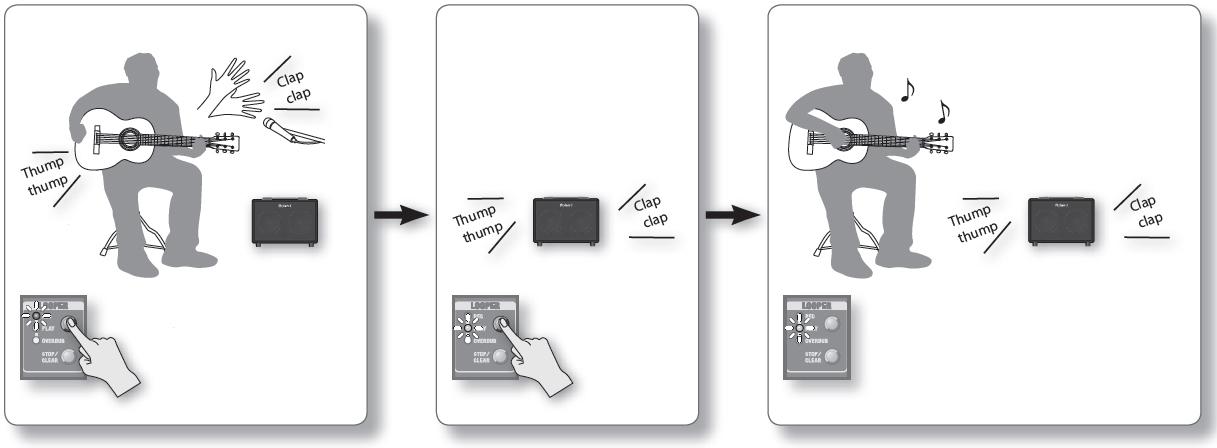

13 Využití funkce Looper k nahrávání, přehrávání a hraní s doprovodem rytmu 1. Nahrajte rytmiku 2. Spusťte přehrávání rytmiky 3. Hrajte s doprovodem nahrané rytmiky Tleskání Poklepání na kytaru Stiskem tlačítka [REC/PLAY/ OVERDUB] spustit nahrávání. Indikátor REC Svítí červeně během nahrávání. Stiskněte znovu tlačítko [REC/ PLAY/ OVERDUB]. Indikátor PLAY Svítí zeleně během přehrávání. Noţním spínačem typu momentary (BOSS FS-5U nebo FS-6; nutno dokoupit) můţete ovládat tlačítko [REC/PLAY/OVERDUB] funkce Looper a tlačítko [STOP/CLEAR] nohou. Pouţití stojánku Pokud je AC-33 umístěn nízko, např. na podlaze, můţete vyuţít stojánek a změnit jeho úhel, kvůli vyšší zřetelnosti zvuku. Jestliţe pouţijete stojánek, musíte umístit AC-33 do vodorovné polohy. Pokud stojánek nepouţíváte, sloţte jej. Stojánek Nezvedejte, ani nepřenášejte AC-33 uchopením za stojánek. Pokud pouţíváte stojánek, nestavějte předměty na AC-33, ani si nesedejte na AC-33. Buďte opatrní, abyste si neskřípli prsty ke stojánku. 13

14 Problémy a potíţe Jestliţe systém nefunguje, jak očekáváte, zkontrolujte nejprve následující body. Problém Příčina Str. Přístroj se nezapíná Ţádný zvuk Zvuk je zkreslený Nedostatečná hlasitost Efekty nefungují Přístroj se nezapíná: Zapojili jste adaptér a šňůru správně? 4 Je zapojena napájecí šňůra do zásuvky? 4 Jsou baterie nainstalovány správně? Baterie moţná Je externí zařízení zapojeno správně? 5 Jakmile zapojíte sluchátka, nebude slyšet ţádný zvuk na výstupu reproduktorů. 6 Jsou knoby úrovně a [VOLUME] knob nastaveny správně? 5, 6 Je nastaven knob AUX IN [LEVEL] správně? 9 Baterie moţná docházejí. POWER indikátor začne pohasínat, jakmile baterie docházejí. Jestliţe baterie končí, indikátor POWER začne blikat. Nainstalujte nové baterie. Nejsou knoby úrovně nebo [VOLUME] knob nastaveny příliš silně? 5 Je správně nastavena vstupní úroveň zapojeného zařízení? 5 Jsou knoby úrovní nebo [VOLUME] knob nastaveny správně? 5 Je správně nastavena vstupní úroveň zapojeného zařízení? 8 Není zapojeno více zařízení do jacku AUX IN? 9 Baterie moţná docházejí. POWER indikátor začne pohasínat, jakmile baterie docházejí. Jestliţe baterie končí, indikátor POWER začne blikat. Nainstalujte nové baterie. Není vypnutý přepínač [CHORUS]? 7 Je nastaven knob [REVERB/AMBIENCE] správně? 7 Pouţili jste noţní spínač k vypnutí efektu. 7 Efekt nelze aplikovat na signál AUX IN Blokové schéma 14

15 Hlavní specifikace AC-33: BATERIEMI NAPÁJENÝ STEREO AKUSTICKÝ ZESILOVAČ Výkon na výstupu 30W (15W + 15W) 20W (10W + 10W) Nominální vstupní úroveň (1kHz) GUITAR CHANNEL MIC/ LINE CHANNEL AUX IN Nominální úroveň na výstupu (1kHz) LINE OUT -10dBu Reproduktory 12cm (5") 2 (pouţíváte-li AC adaptér) (pouţíváte-li alkalické baterie) -10dBu/1MΩ -50dBu (MIC) / -20dBu (LINE) -10dBu Ovládání GUITAR CHANNEL VOLUME Knob, BASS Knob, MIDDLE Knob, TREBLE Knob, CHORUS přepínač MIC/LINE CHANNEL AUX IN ANTI-FEEDBACK LOOPER REVERB/AMBIENCE Ostatní VOLUME Knob, BASS Knob, TREBLE Knob, CHORUS přepínač LEVEL Knob ON/OFF přepínač Indikátory LOOPER REC, PLAY, Konektory OVERDUB POWER GUITAR CHANNEL Vstupní jack (1/4 typu phone) REC/PLAY/OVERDUB tlačítko, STOP/CLEAR tlačítko REVERB/AMBIENCE Knob POWER vypínač, MASTER Knob POWER MIC/LINE CHANNEL Vstupní konektor (XLR typ), vstupní jack (TRS typu phone) PHONES Jack (Stereo 1/4 typu phone) AUX IN Jacky (RCA typu phono, Stereo mini typu phone) LINE OUT (L/MONO, R) Jacky (1/4 typu phone) FOOT SW jack EFFECTS (TRS typu phone) LOOPER (TRS typu phone) DC IN Jack Napájení DC 13V: AC Adaptér nebo Baterie (LR6 (AA) typ) x 8 Spotřeba Předpokládaná ţivotnost baterií při souvislé práci: (Tyto hodnoty se mohou lišit podle aktuálního stavu pouţití). Rozměry Hmotnost: 4,7kg Příslušenství Volitelné * 0dBu = 0.775Vrms 490mA Alkalické baterie vydrţí cca 8 hodin Nickel-metal hydride baterie vydrţí cca 9 hodin 318 (Š) x 223 (H) x 243 (V) mm 12-9/16 (W) x 8-13/16 (D) x 9-5/8 (H) inches 10 lbs 6 oz (bez baterií) Napájecí šňůra, AC adaptér, Uţivatelský manuál noţní spínač: BOSS FS-5U, FS-6 Propojovací kabel: Roland PCS-31, PCS-33 * Vzhledem k vývoji produktu můţe být specifikace a/nebo obsah balení změněn bez upozornění. 15
