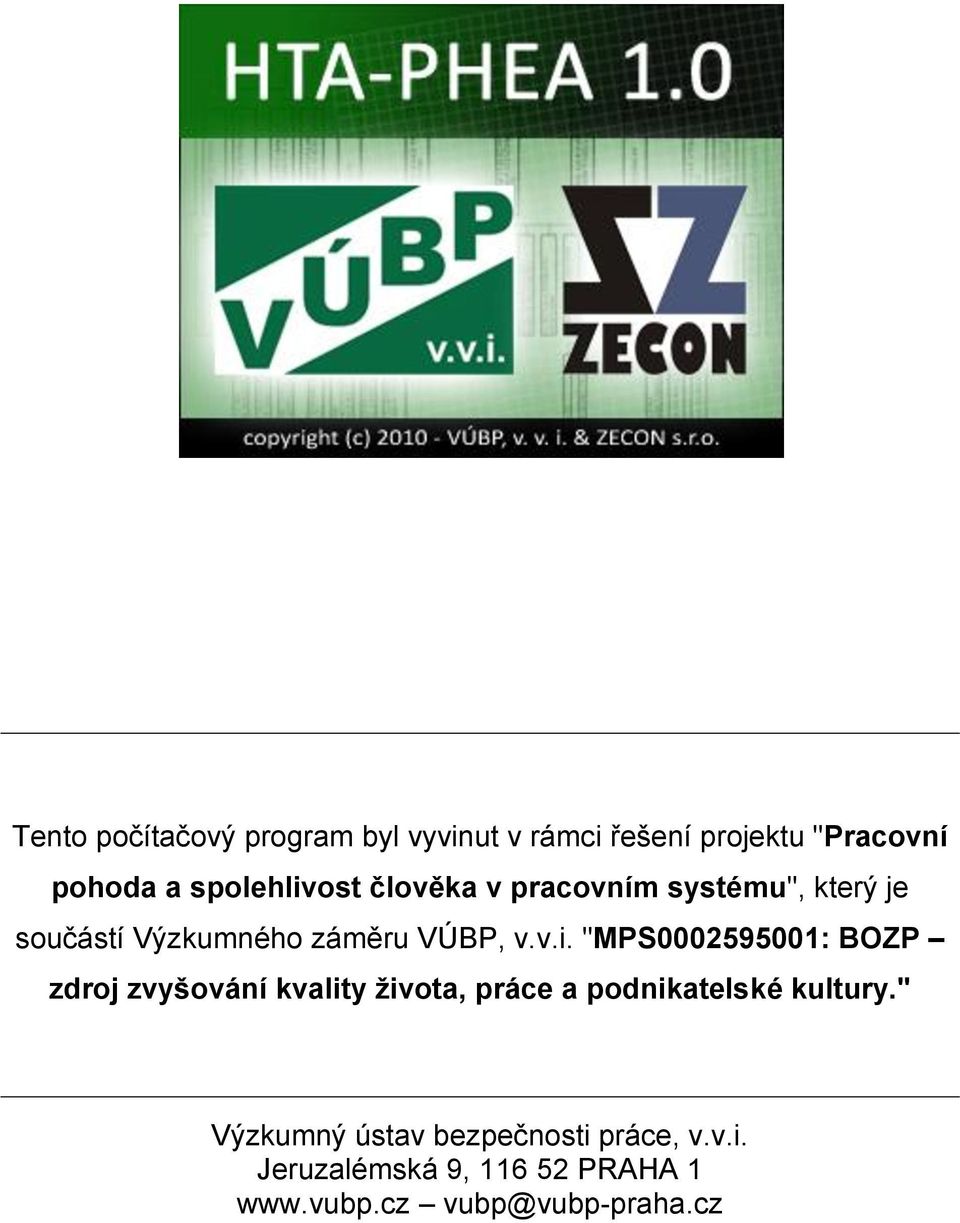

1 Tento počítačový program byl vyvinut v rámci řešení projektu "Pracovní pohoda a spolehlivost člověka v pracovním systému", který je součástí Výzkumného záměru VÚBP, v.v.i. "MPS : BOZP zdroj zvyšování kvality života, práce a podnikatelské kultury." Výzkumný ústav bezpečnosti práce, v.v.i. Jeruzalémská 9, PRAHA 1 vubp@vubp-praha.cz

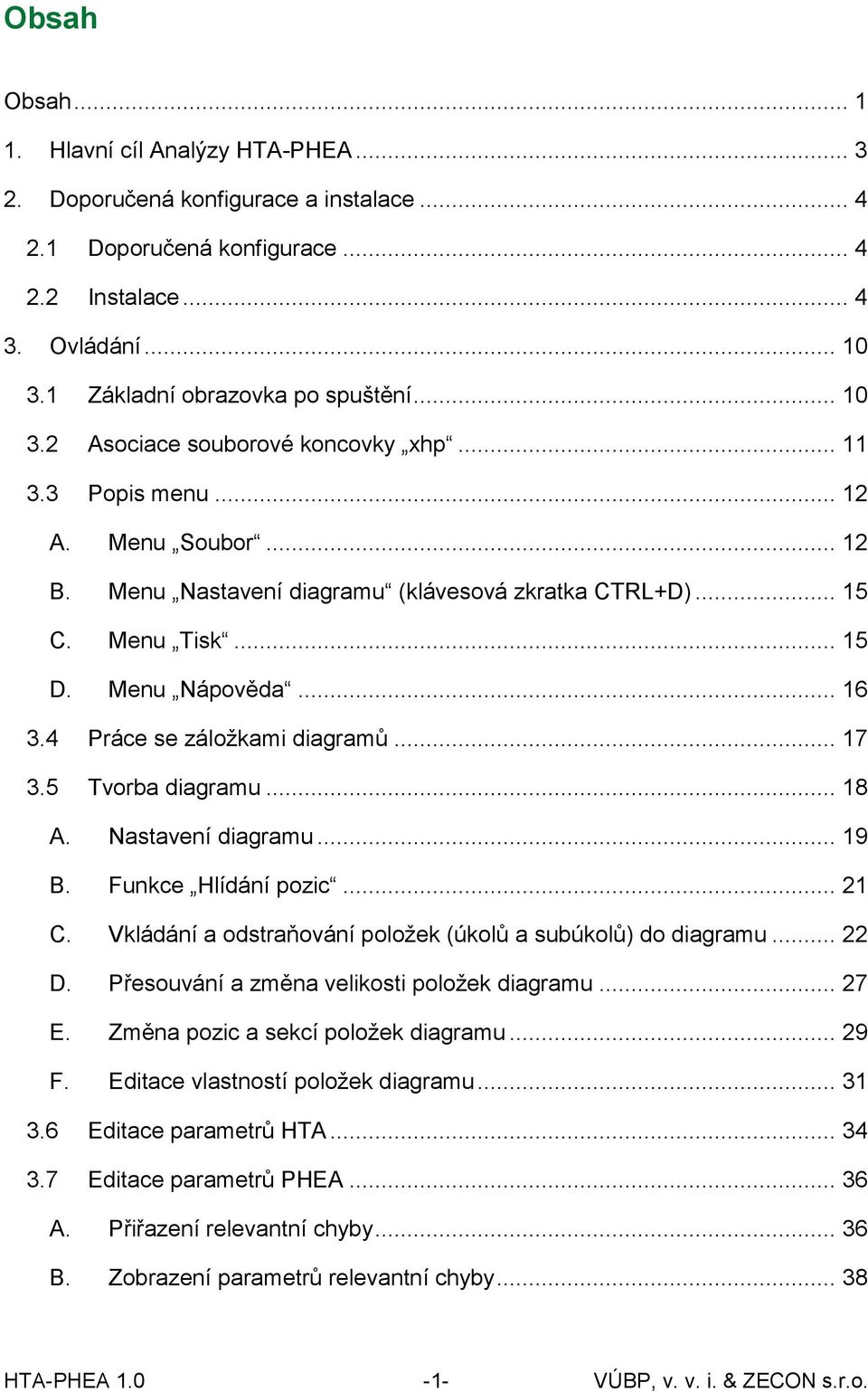

2 Obsah Obsah Hlavní cíl Analýzy HTA-PHEA Doporučená konfigurace a instalace Doporučená konfigurace Instalace Ovládání Základní obrazovka po spuštění Asociace souborové koncovky xhp Popis menu A. Menu Soubor B. Menu Nastavení diagramu (klávesová zkratka CTRL+D) C. Menu Tisk D. Menu Nápověda Práce se záložkami diagramů Tvorba diagramu A. Nastavení diagramu B. Funkce Hlídání pozic C. Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu D. Přesouvání a změna velikosti položek diagramu E. Změna pozic a sekcí položek diagramu F. Editace vlastností položek diagramu Editace parametrů HTA Editace parametrů PHEA A. Přiřazení relevantní chyby B. Zobrazení parametrů relevantní chyby HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

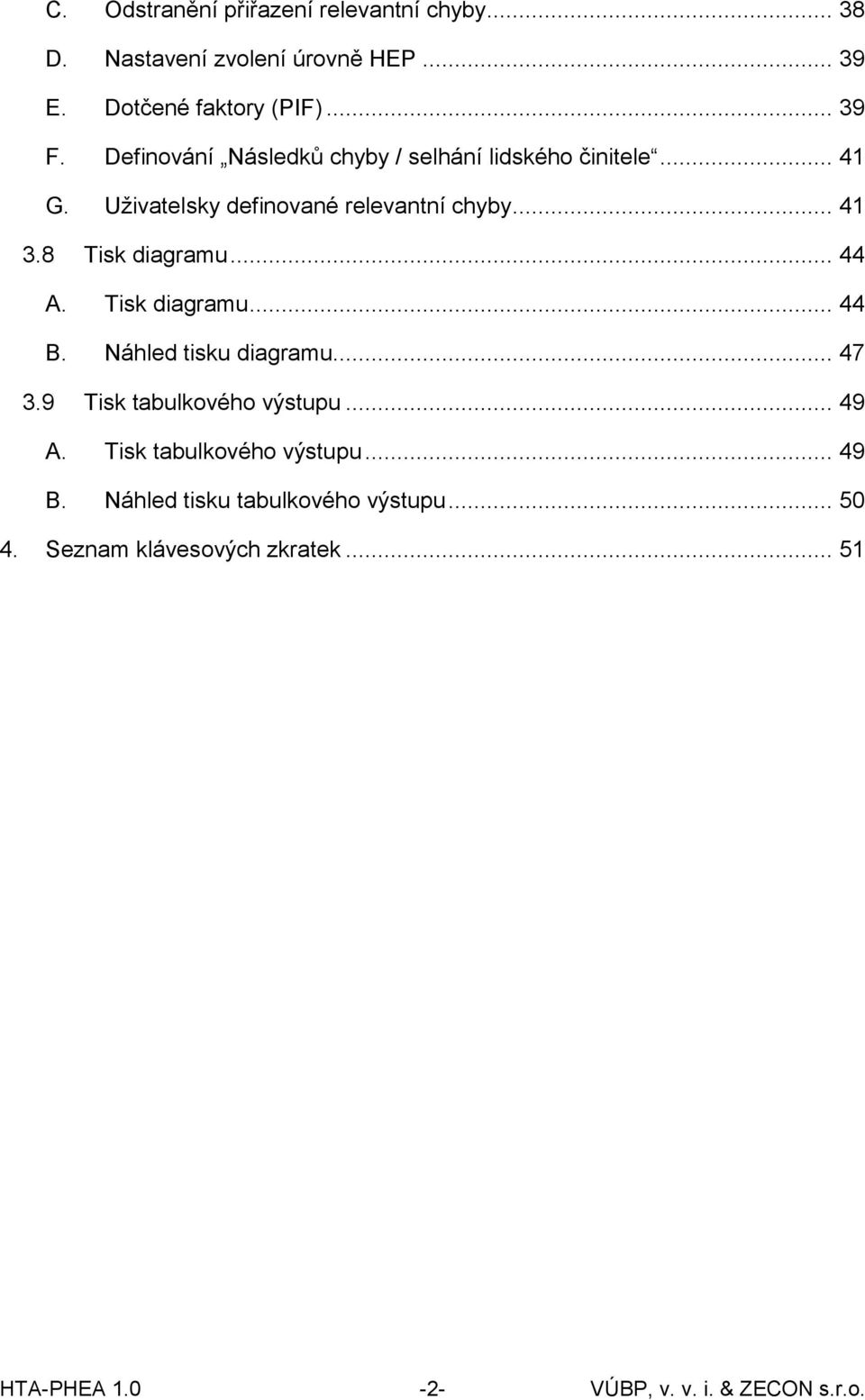

3 C. Odstranění přiřazení relevantní chyby D. Nastavení zvolení úrovně HEP E. Dotčené faktory (PIF) F. Definování Následků chyby / selhání lidského činitele G. Uživatelsky definované relevantní chyby Tisk diagramu A. Tisk diagramu B. Náhled tisku diagramu Tisk tabulkového výstupu A. Tisk tabulkového výstupu B. Náhled tisku tabulkového výstupu Seznam klávesových zkratek HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

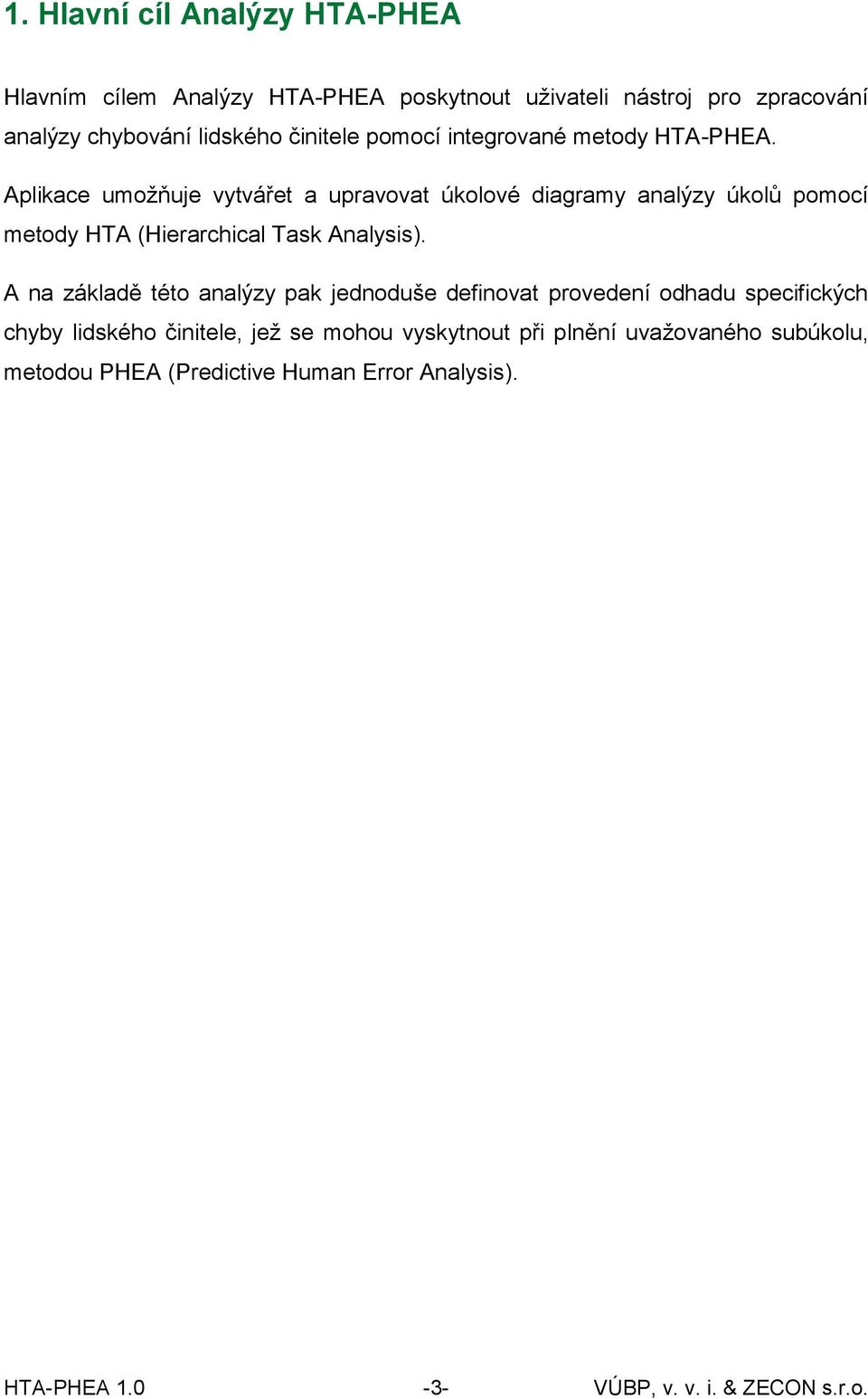

4 1. Hlavní cíl Analýzy HTA-PHEA Hlavním cílem Analýzy HTA-PHEA poskytnout uživateli nástroj pro zpracování analýzy chybování lidského činitele pomocí integrované metody HTA-PHEA. Aplikace umožňuje vytvářet a upravovat úkolové diagramy analýzy úkolů pomocí metody HTA (Hierarchical Task Analysis). A na základě této analýzy pak jednoduše definovat provedení odhadu specifických chyby lidského činitele, jež se mohou vyskytnout při plnění uvažovaného subúkolu, metodou PHEA (Predictive Human Error Analysis). HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

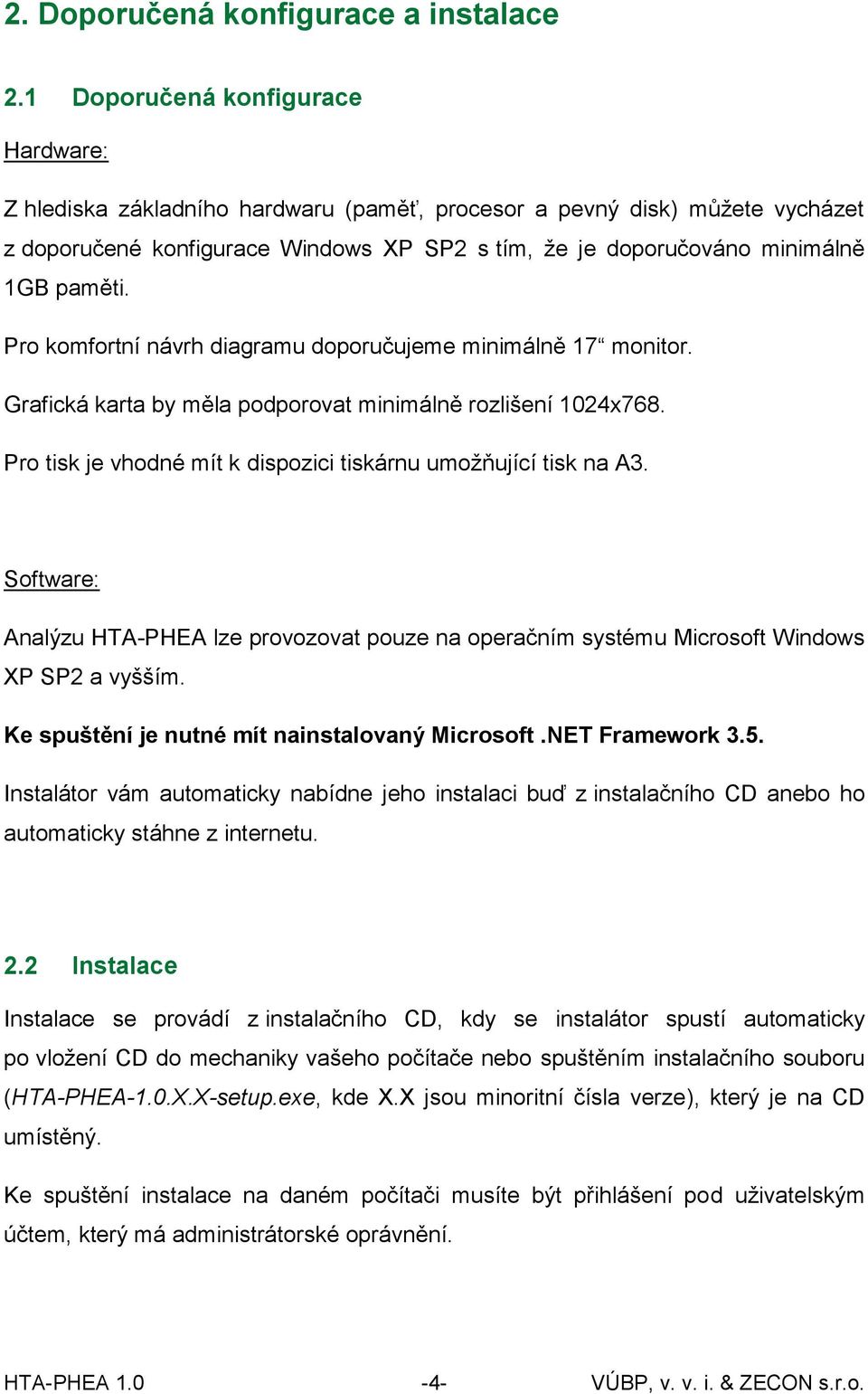

5 2. Doporučená konfigurace a instalace 2.1 Doporučená konfigurace Hardware: Z hlediska základního hardwaru (paměť, procesor a pevný disk) můžete vycházet z doporučené konfigurace Windows XP SP2 s tím, že je doporučováno minimálně 1GB paměti. Pro komfortní návrh diagramu doporučujeme minimálně 17 monitor. Grafická karta by měla podporovat minimálně rozlišení 1024x768. Pro tisk je vhodné mít k dispozici tiskárnu umožňující tisk na A3. Software: Analýzu HTA-PHEA lze provozovat pouze na operačním systému Microsoft Windows XP SP2 a vyšším. Ke spuštění je nutné mít nainstalovaný Microsoft.NET Framework 3.5. Instalátor vám automaticky nabídne jeho instalaci buď z instalačního CD anebo ho automaticky stáhne z internetu. 2.2 Instalace Instalace se provádí z instalačního CD, kdy se instalátor spustí automaticky po vložení CD do mechaniky vašeho počítače nebo spuštěním instalačního souboru (HTA-PHEA-1.0.X.X-setup.exe, kde X.X jsou minoritní čísla verze), který je na CD umístěný. Ke spuštění instalace na daném počítači musíte být přihlášení pod uživatelským účtem, který má administrátorské oprávnění. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

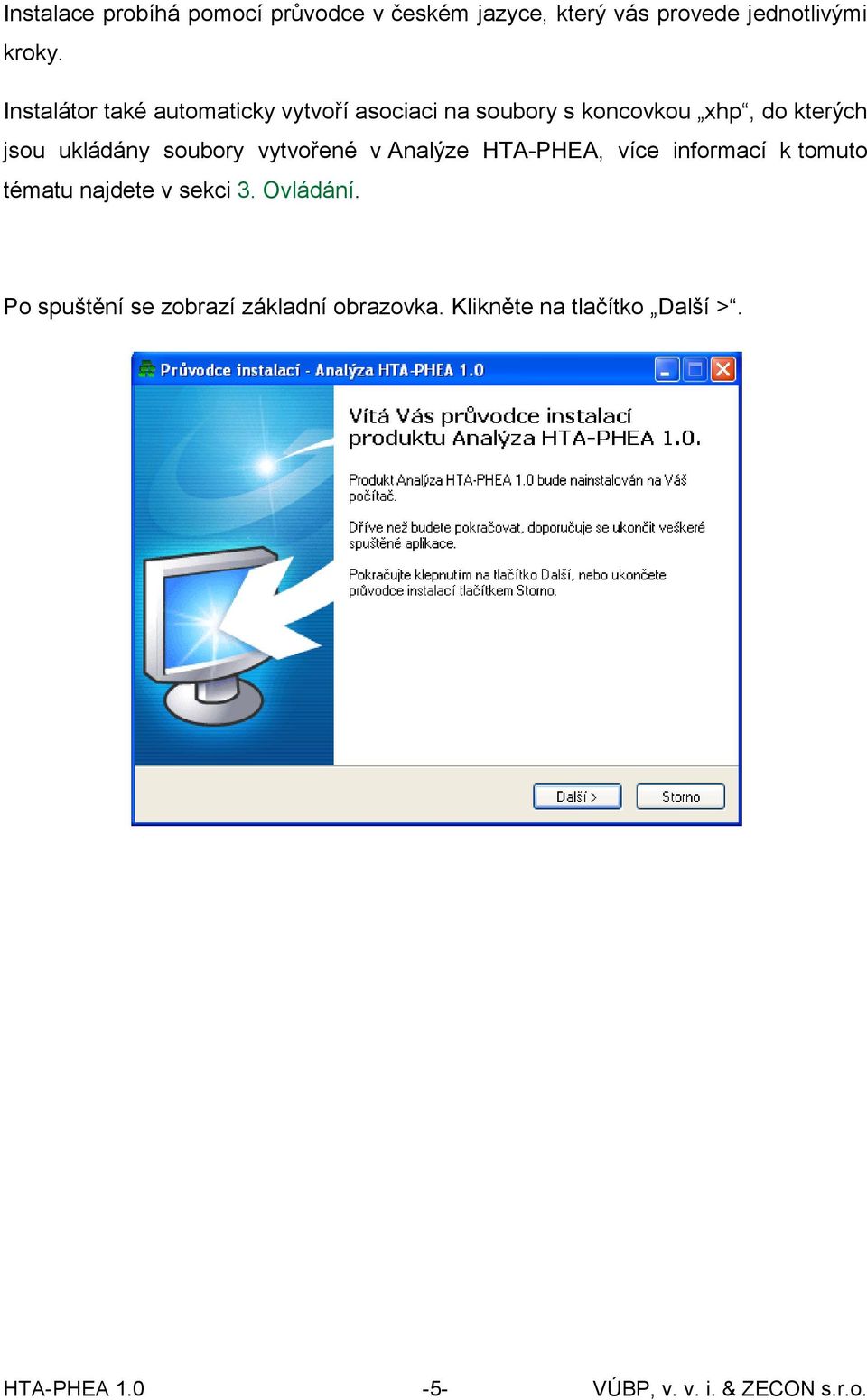

6 Instalace probíhá pomocí průvodce v českém jazyce, který vás provede jednotlivými kroky. Instalátor také automaticky vytvoří asociaci na soubory s koncovkou xhp, do kterých jsou ukládány soubory vytvořené v Analýze HTA-PHEA, více informací k tomuto tématu najdete v sekci 3. Ovládání. Po spuštění se zobrazí základní obrazovka. Klikněte na tlačítko Další >. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

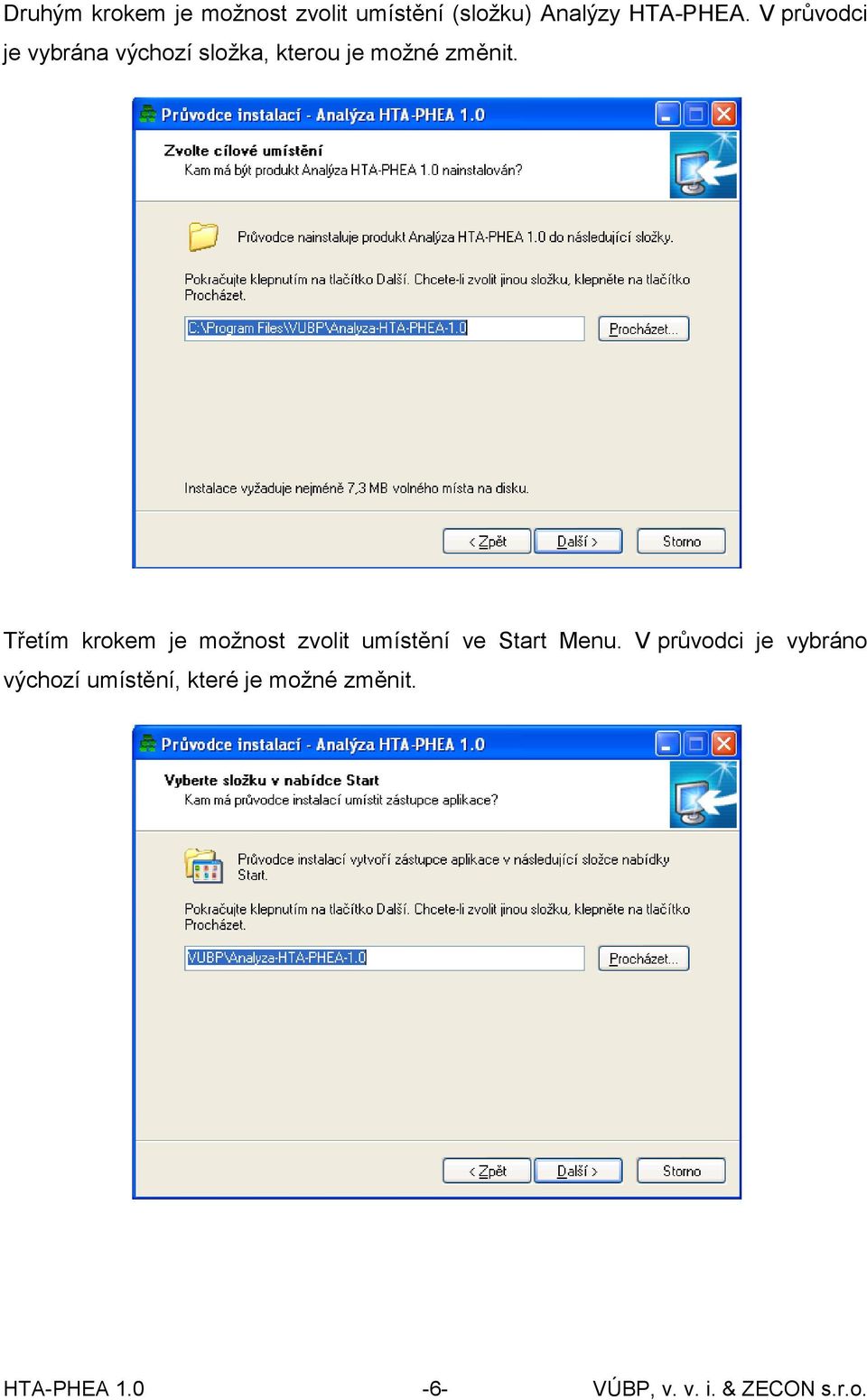

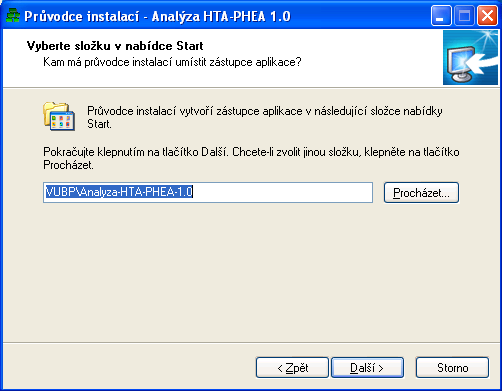

7 Druhým krokem je možnost zvolit umístění (složku) Analýzy HTA-PHEA. V průvodci je vybrána výchozí složka, kterou je možné změnit. Třetím krokem je možnost zvolit umístění ve Start Menu. V průvodci je vybráno výchozí umístění, které je možné změnit. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

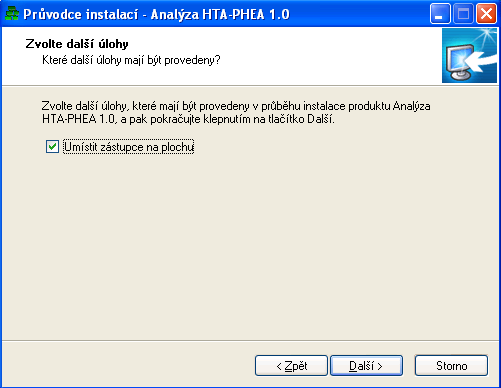

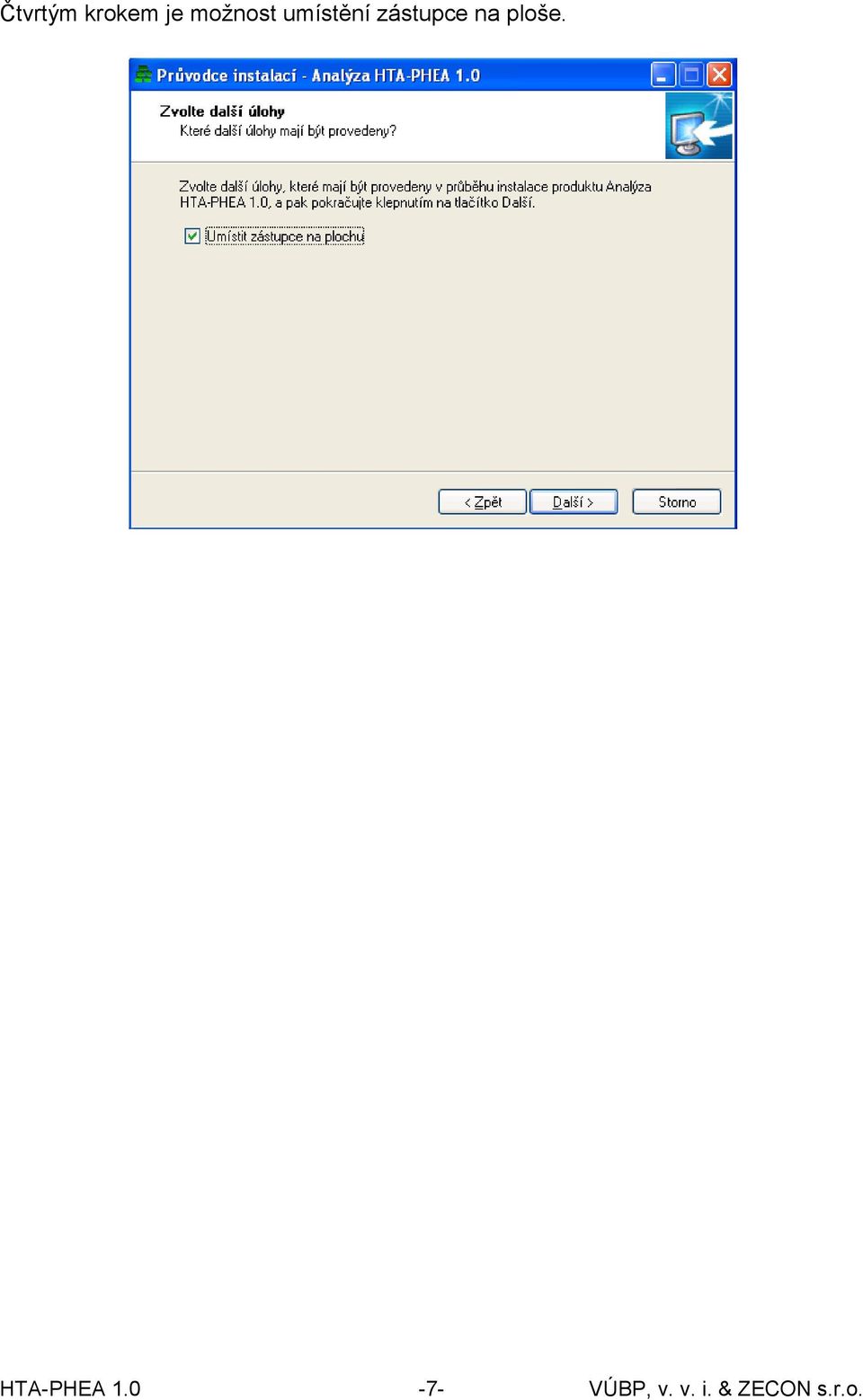

8 Čtvrtým krokem je možnost umístění zástupce na ploše. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

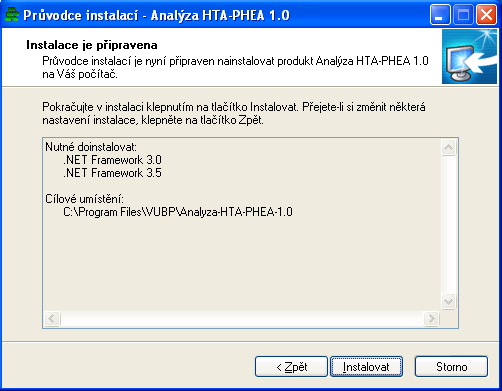

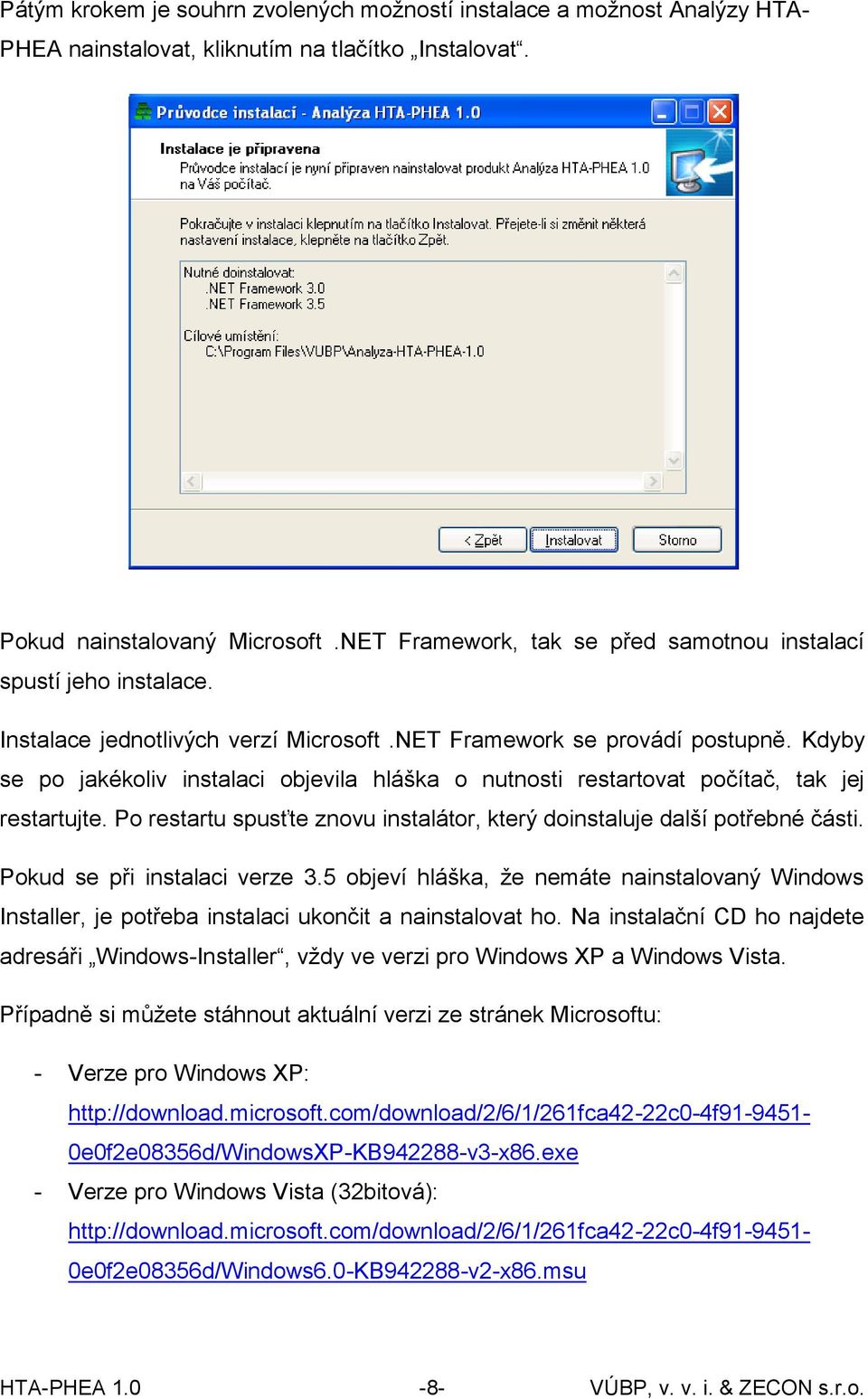

9 PHEA nainstalovat, kliknutím na tlačítko Instalovat. Pátým krokem je souhrn zvolených možností instalace a možnost Analýzy HTA- Pokud nainstalovaný Microsoft.NET Framework, tak se před samotnou instalací spustí jeho instalace. Instalace jednotlivých verzí Microsoft.NET Framework se provádí postupně. Kdyby se po jakékoliv instalaci objevila hláška o nutnosti restartovat počítač, tak jej restartujte. Po restartu spusťte znovu instalátor, který doinstaluje další potřebné části. Pokud se při instalaci verze 3.5 objeví hláška, že nemáte nainstalovaný Windows Installer, je potřeba instalaci ukončit a nainstalovat ho. Na instalační CD ho najdete adresáři Windows-Installer, vždy ve verzi pro Windows XP a Windows Vista. Případně si můžete stáhnout aktuální verzi ze stránek Microsoftu: - Verze pro Windows XP: 0e0f2e08356d/WindowsXP-KB v3-x86.exe - Verze pro Windows Vista (32bitová): 0e0f2e08356d/Windows6.0-KB v2-x86.msu HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

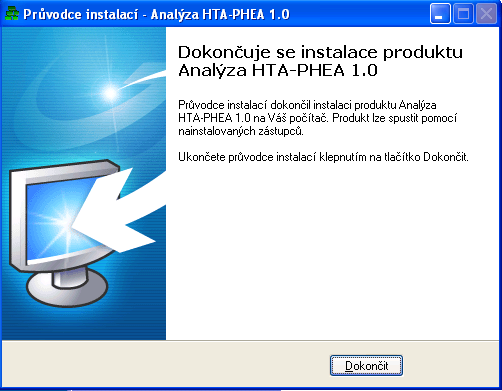

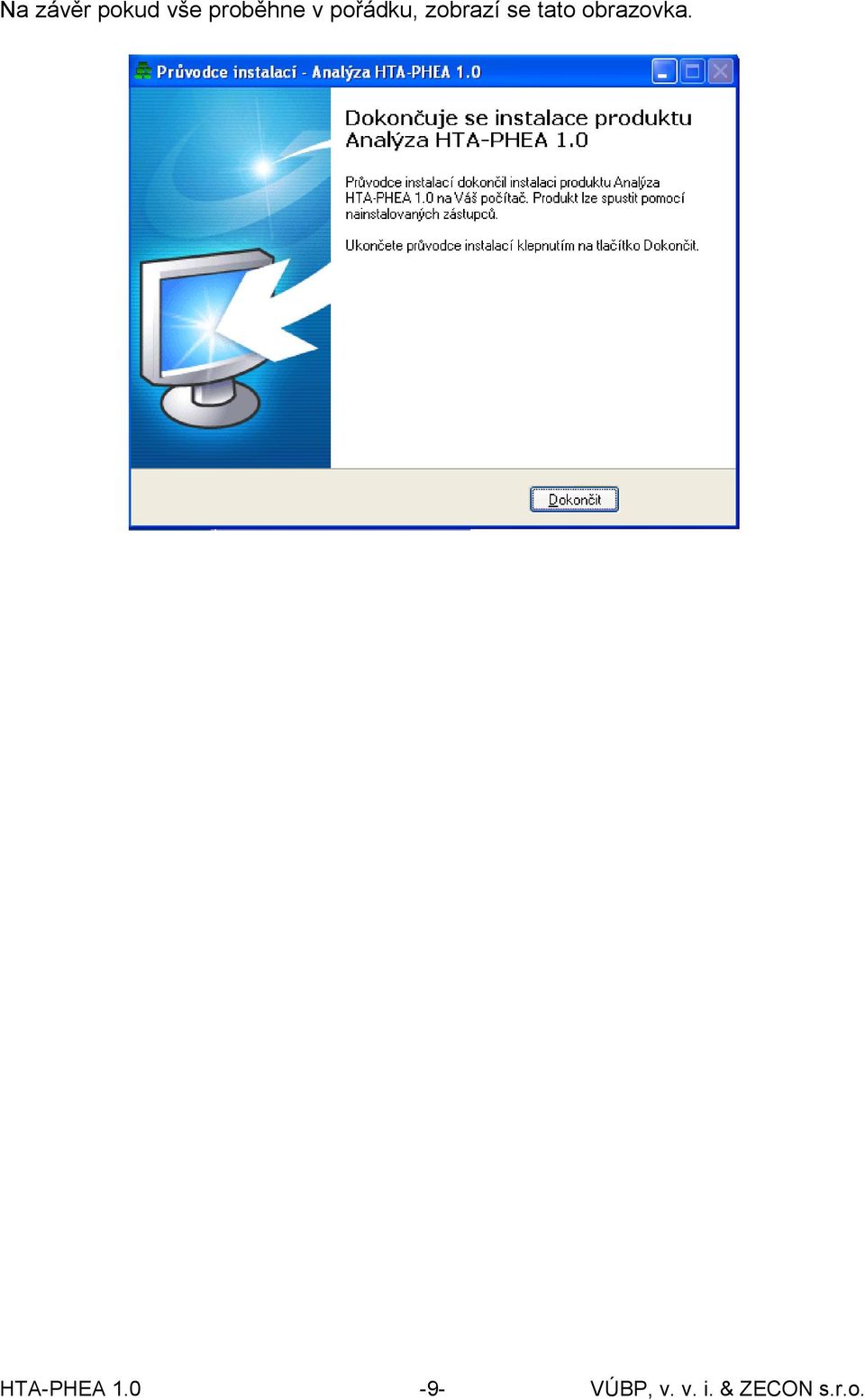

10 Na závěr pokud vše proběhne v pořádku, zobrazí se tato obrazovka. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

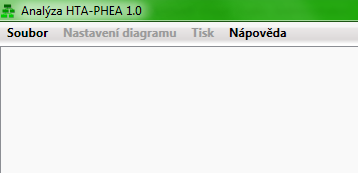

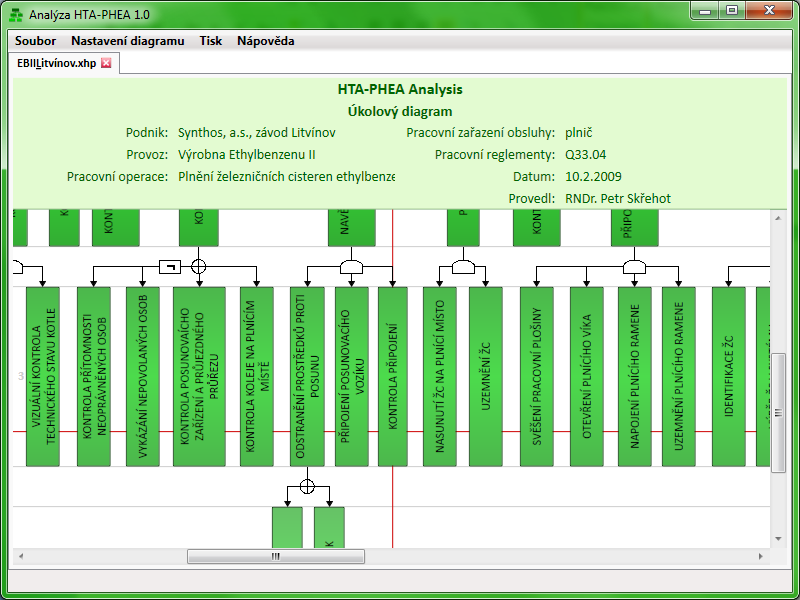

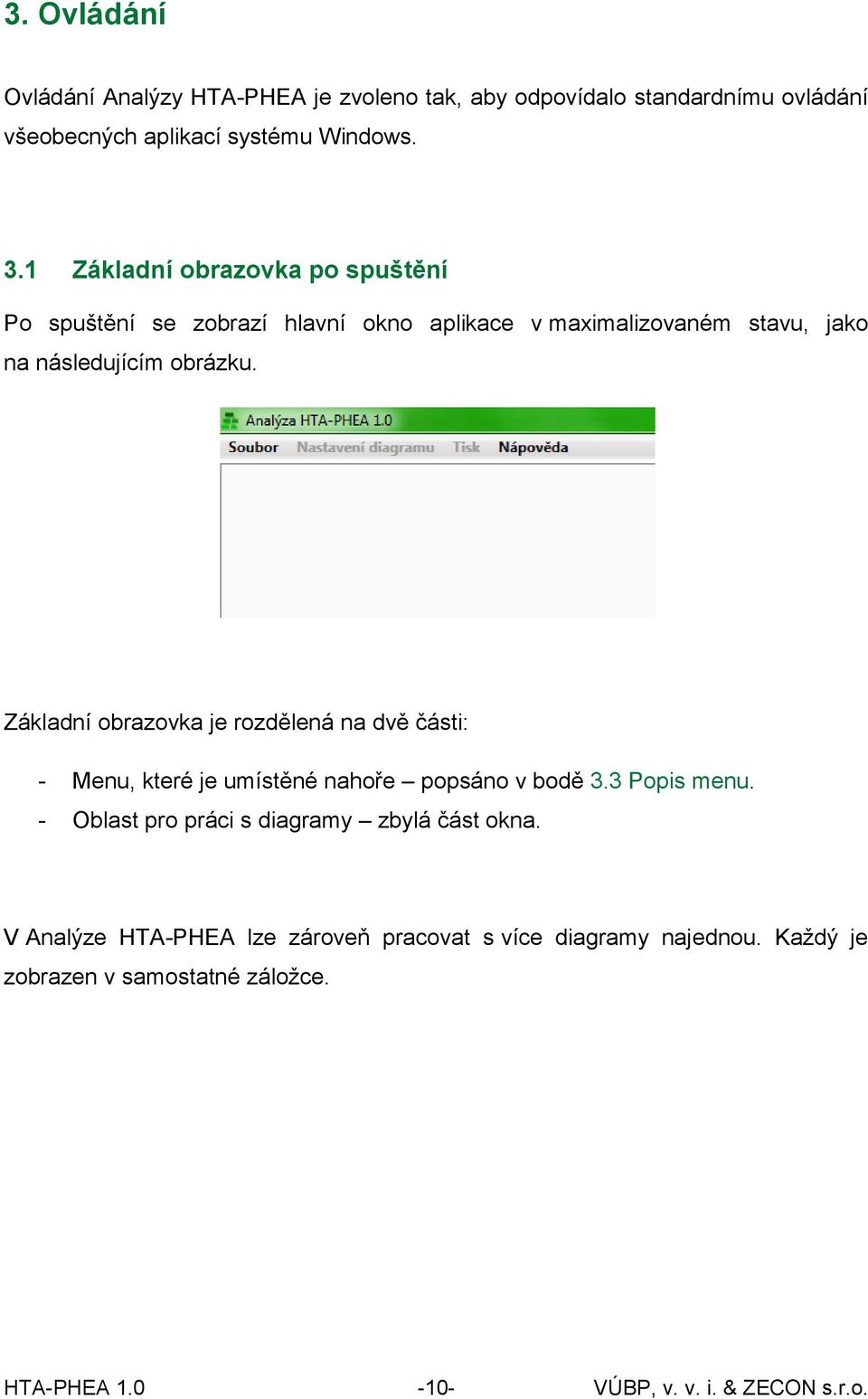

11 3. Ovládání Ovládání Analýzy HTA-PHEA je zvoleno tak, aby odpovídalo standardnímu ovládání všeobecných aplikací systému Windows. 3.1 Základní obrazovka po spuštění Po spuštění se zobrazí hlavní okno aplikace v maximalizovaném stavu, jako na následujícím obrázku. Základní obrazovka je rozdělená na dvě části: - Menu, které je umístěné nahoře popsáno v bodě 3.3 Popis menu. - Oblast pro práci s diagramy zbylá část okna. V Analýze HTA-PHEA lze zároveň pracovat s více diagramy najednou. Každý je zobrazen v samostatné záložce. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

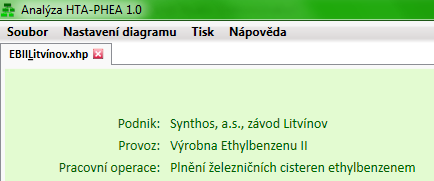

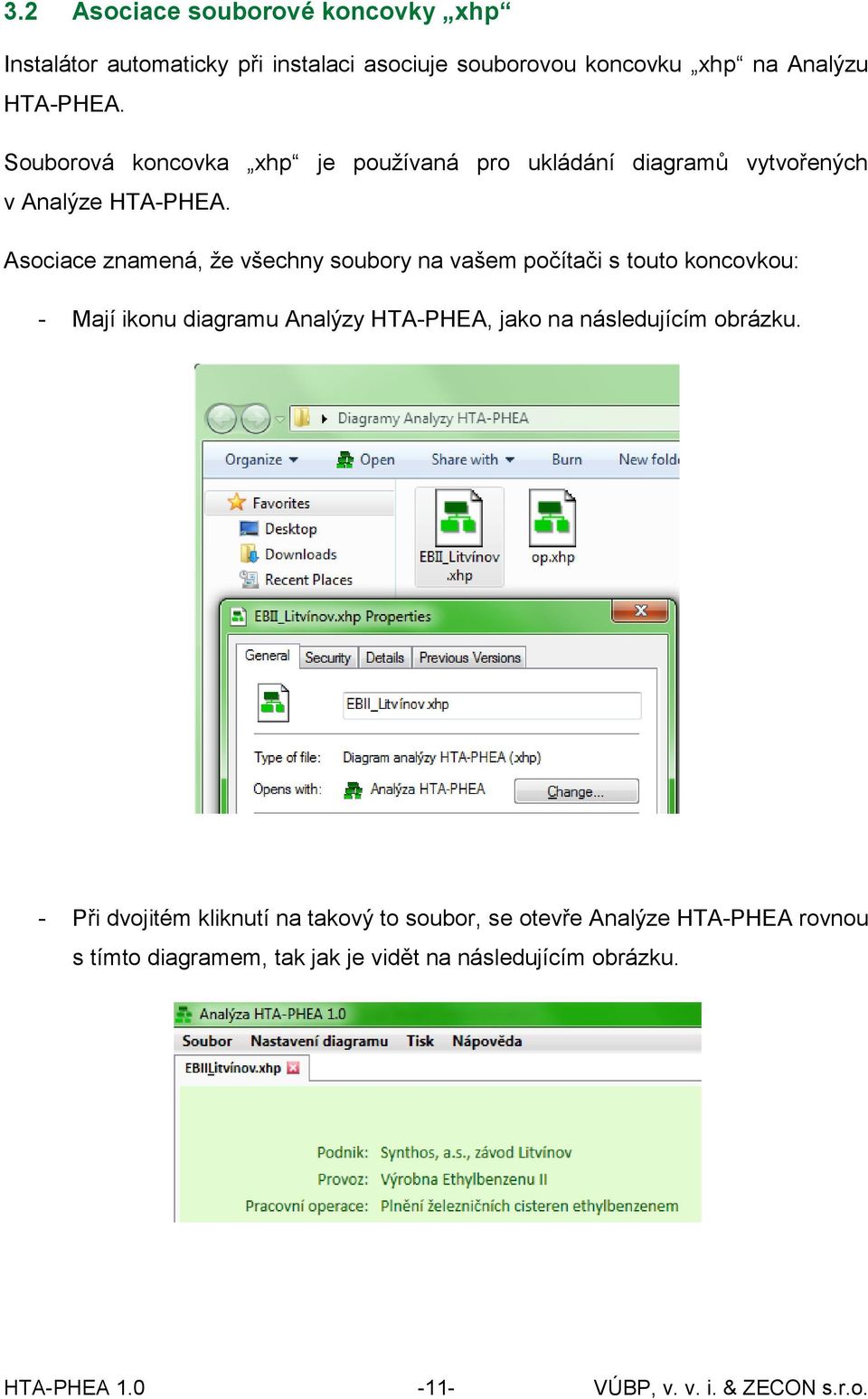

12 3.2 Asociace souborové koncovky xhp Instalátor automaticky při instalaci asociuje souborovou koncovku xhp na Analýzu HTA-PHEA. Souborová koncovka xhp je používaná pro ukládání diagramů vytvořených v Analýze HTA-PHEA. Asociace znamená, že všechny soubory na vašem počítači s touto koncovkou: - Mají ikonu diagramu Analýzy HTA-PHEA, jako na následujícím obrázku. - Při dvojitém kliknutí na takový to soubor, se otevře Analýze HTA-PHEA rovnou s tímto diagramem, tak jak je vidět na následujícím obrázku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

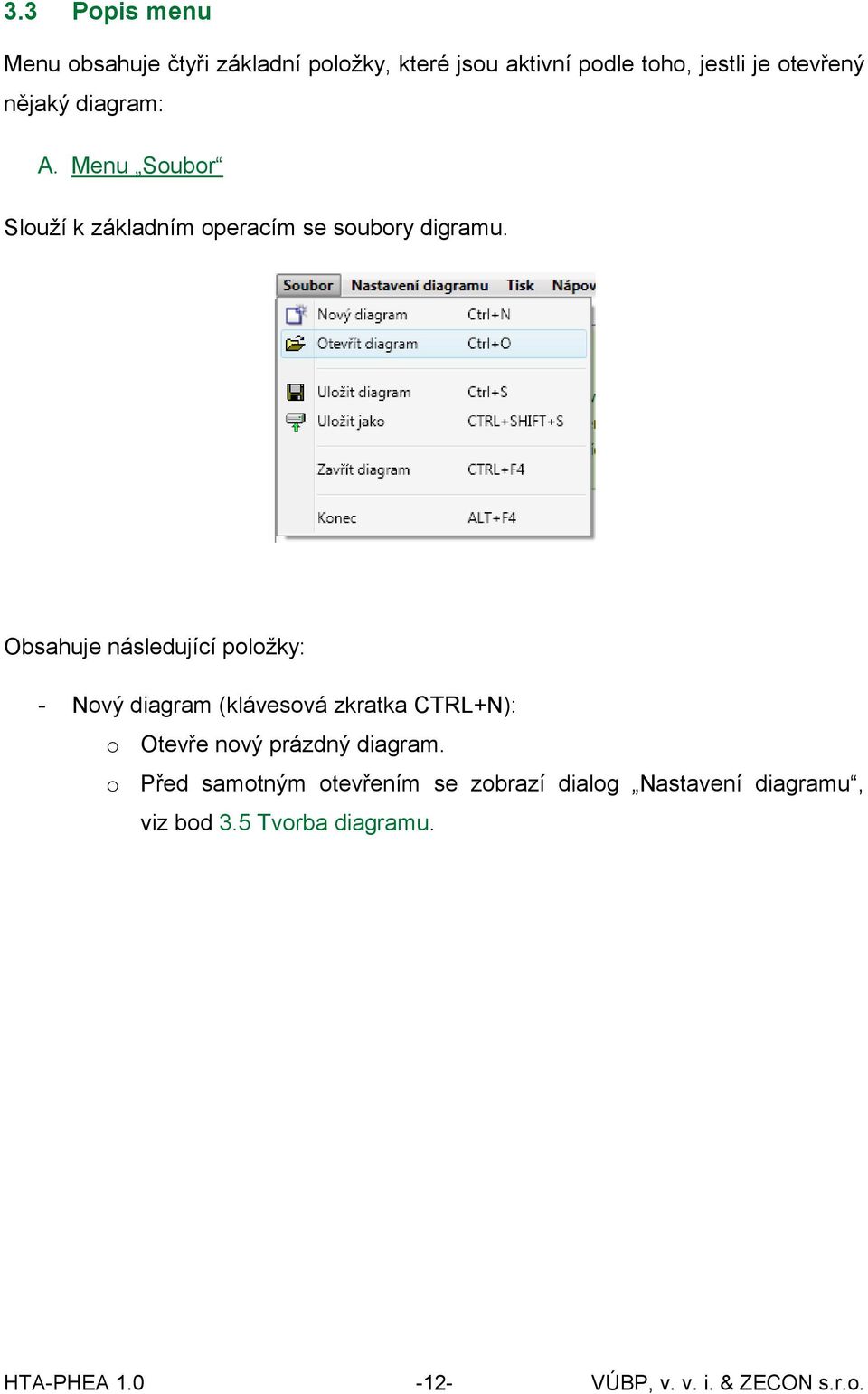

13 3.3 Popis menu Menu obsahuje čtyři základní položky, které jsou aktivní podle toho, jestli je otevřený nějaký diagram: A. Menu Soubor Slouží k základním operacím se soubory digramu. Obsahuje následující položky: - Nový diagram (klávesová zkratka CTRL+N): o Otevře nový prázdný diagram. o Před samotným otevřením se zobrazí dialog Nastavení diagramu, viz bod 3.5 Tvorba diagramu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

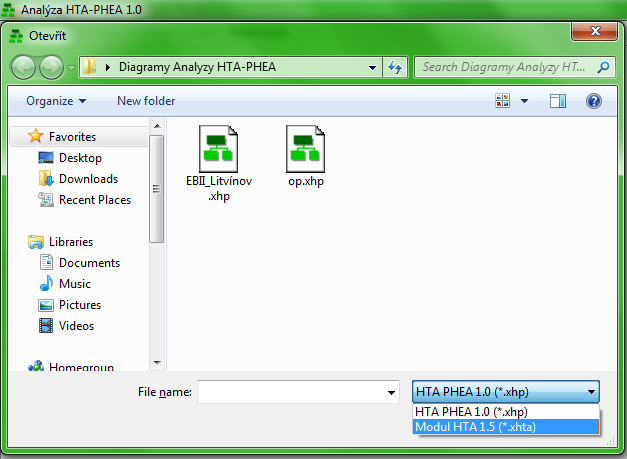

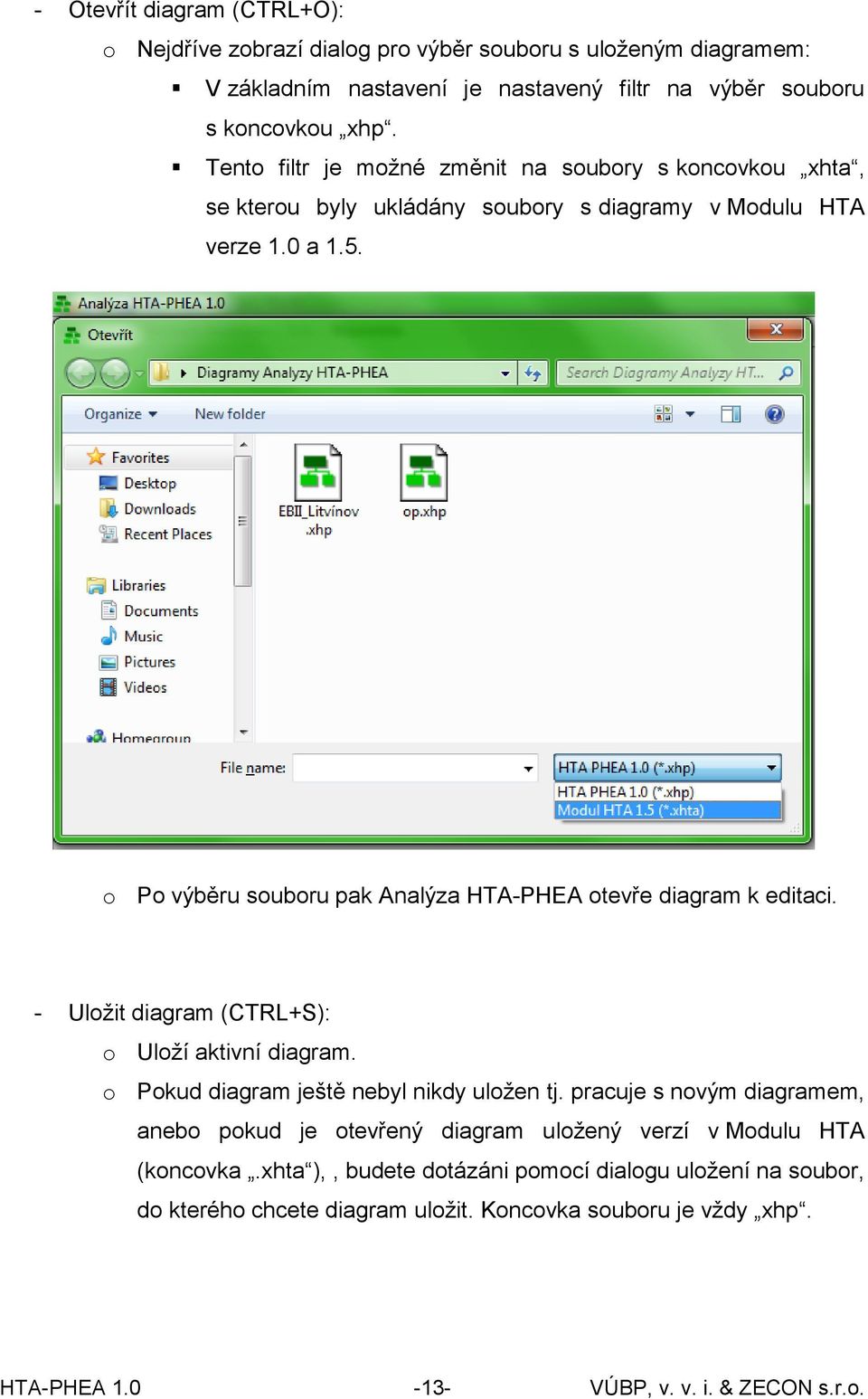

14 - Otevřít diagram (CTRL+O): o Nejdříve zobrazí dialog pro výběr souboru s uloženým diagramem: V základním nastavení je nastavený filtr na výběr souboru s koncovkou xhp. Tento filtr je možné změnit na soubory s koncovkou xhta, se kterou byly ukládány soubory s diagramy v Modulu HTA verze 1.0 a 1.5. o Po výběru souboru pak Analýza HTA-PHEA otevře diagram k editaci. - Uložit diagram (CTRL+S): o Uloží aktivní diagram. o Pokud diagram ještě nebyl nikdy uložen tj. pracuje s novým diagramem, anebo pokud je otevřený diagram uložený verzí v Modulu HTA (koncovka.xhta ),, budete dotázáni pomocí dialogu uložení na soubor, do kterého chcete diagram uložit. Koncovka souboru je vždy xhp. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

15 - Uložit jako (CTRL+SHIFT+S): o Slouží k uložení diagramu do jiného souboru, se kterým bude Analýza HTA-PHEA dále pracovat. o Soubor je možné vybrat pomocí dialogu Uložit jako. - Zavřít diagram (CTRL+F4): o Zavře aktivní diagram. o Pokud není tento diagram uložen, budete dotázání na jeho uložení, viz bod 3.4 Práce se záložkami diagramů. - Konec (ALT+F4): o Ukončí Analýza HTA-PHEA. o Pokud není některý z otevřených diagramů uložen, budete dotázáni na jeho uložení, viz bod 3.4 Práce se záložkami diagramů. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

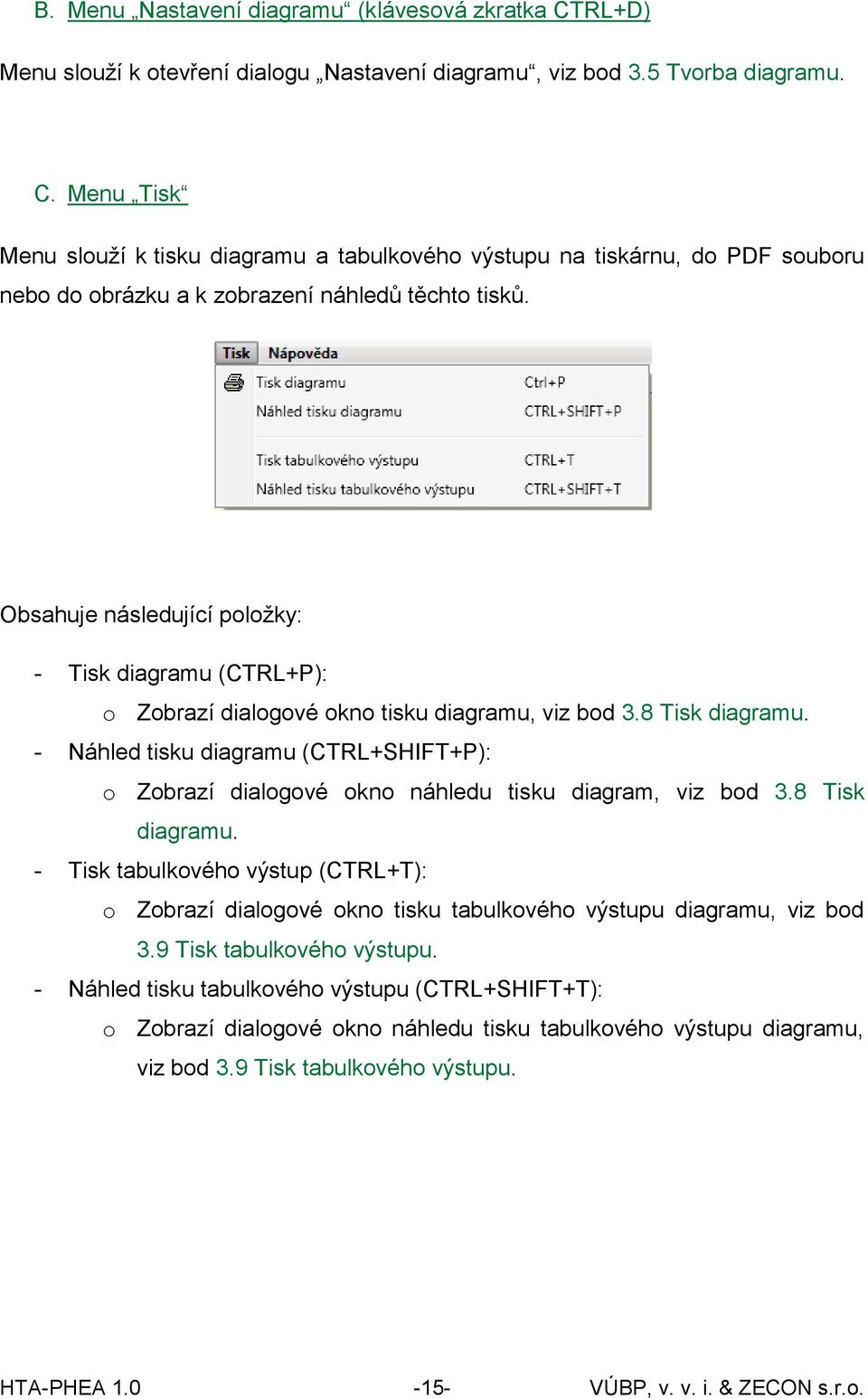

16 B. Menu Nastavení diagramu (klávesová zkratka CTRL+D) Menu slouží k otevření dialogu Nastavení diagramu, viz bod 3.5 Tvorba diagramu. C. Menu Tisk Menu slouží k tisku diagramu a tabulkového výstupu na tiskárnu, do PDF souboru nebo do obrázku a k zobrazení náhledů těchto tisků. Obsahuje následující položky: - Tisk diagramu (CTRL+P): o Zobrazí dialogové okno tisku diagramu, viz bod 3.8 Tisk diagramu. - Náhled tisku diagramu (CTRL+SHIFT+P): o Zobrazí dialogové okno náhledu tisku diagram, viz bod 3.8 Tisk diagramu. - Tisk tabulkového výstup (CTRL+T): o Zobrazí dialogové okno tisku tabulkového výstupu diagramu, viz bod 3.9 Tisk tabulkového výstupu. - Náhled tisku tabulkového výstupu (CTRL+SHIFT+T): o Zobrazí dialogové okno náhledu tisku tabulkového výstupu diagramu, viz bod 3.9 Tisk tabulkového výstupu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

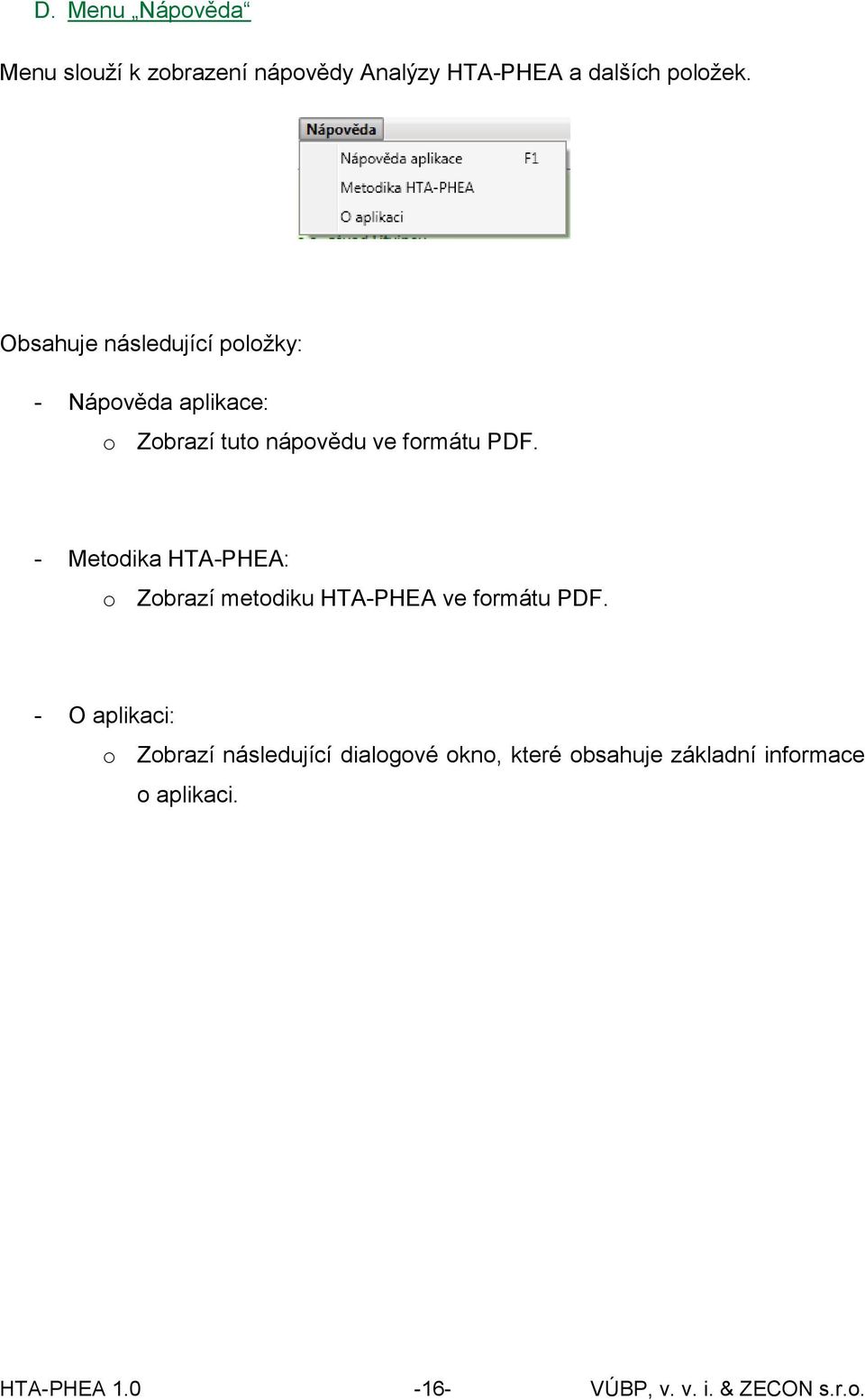

17 D. Menu Nápověda Menu slouží k zobrazení nápovědy Analýzy HTA-PHEA a dalších položek. Obsahuje následující položky: - Nápověda aplikace: o Zobrazí tuto nápovědu ve formátu PDF. - Metodika HTA-PHEA: o Zobrazí metodiku HTA-PHEA ve formátu PDF. - O aplikaci: o Zobrazí následující dialogové okno, které obsahuje základní informace o aplikaci. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

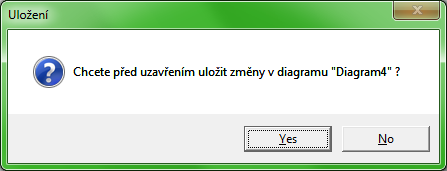

18 3.4 Práce se záložkami diagramů Analýza HTA-PHEA umožňuje pracovat s více diagramy najednou. Každý diagram je otevřen v samotné záložce. V záhlaví každé záložky diagramu jsou zobrazeny následující informace: - Soubor diagramu uvedený. - Označení, že diagram není uložen hvězdičky na konci textu. Okno diagramu lze zavřít následující způsoby: - Kliknutím na červený křížek v záhlaví záložky. - Stisknutím klávesové zkratky CTRL+F4. - Vybráním položky Zavřít diagram v menu Soubor. Pokud před zavřením není diagram uložen, zobrazí se následující upozornění, umožňující diagram uložit. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

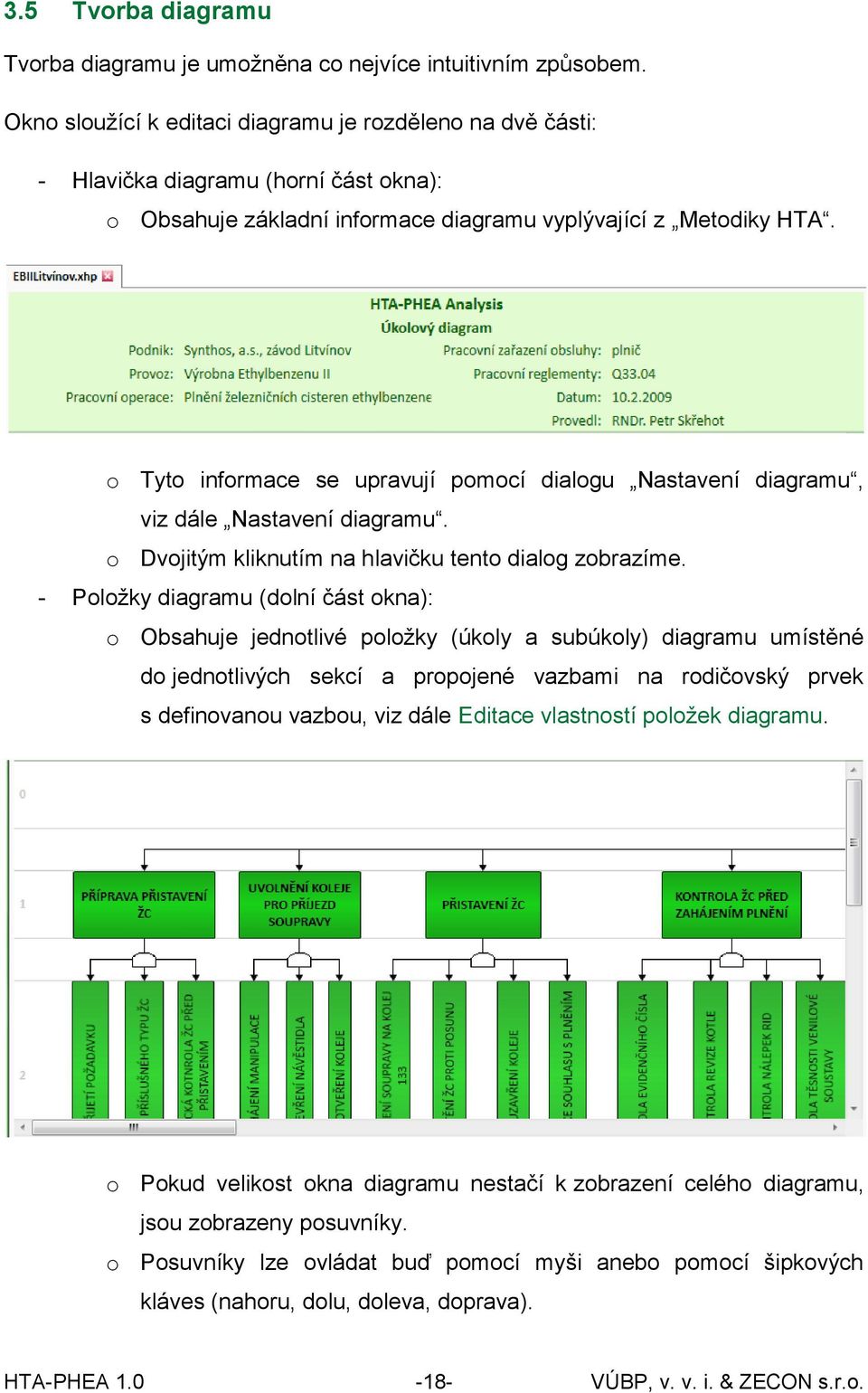

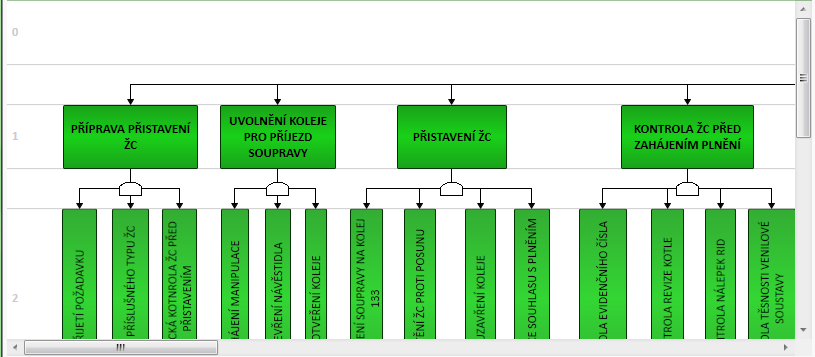

19 3.5 Tvorba diagramu Tvorba diagramu je umožněna co nejvíce intuitivním způsobem. Okno sloužící k editaci diagramu je rozděleno na dvě části: - Hlavička diagramu (horní část okna): o Obsahuje základní informace diagramu vyplývající z Metodiky HTA. o Tyto informace se upravují pomocí dialogu Nastavení diagramu, viz dále Nastavení diagramu. o Dvojitým kliknutím na hlavičku tento dialog zobrazíme. - Položky diagramu (dolní část okna): o Obsahuje jednotlivé položky (úkoly a subúkoly) diagramu umístěné do jednotlivých sekcí a propojené vazbami na rodičovský prvek s definovanou vazbou, viz dále Editace vlastností položek diagramu. o Pokud velikost okna diagramu nestačí k zobrazení celého diagramu, jsou zobrazeny posuvníky. o Posuvníky lze ovládat buď pomocí myši anebo pomocí šipkových kláves (nahoru, dolu, doleva, doprava). HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

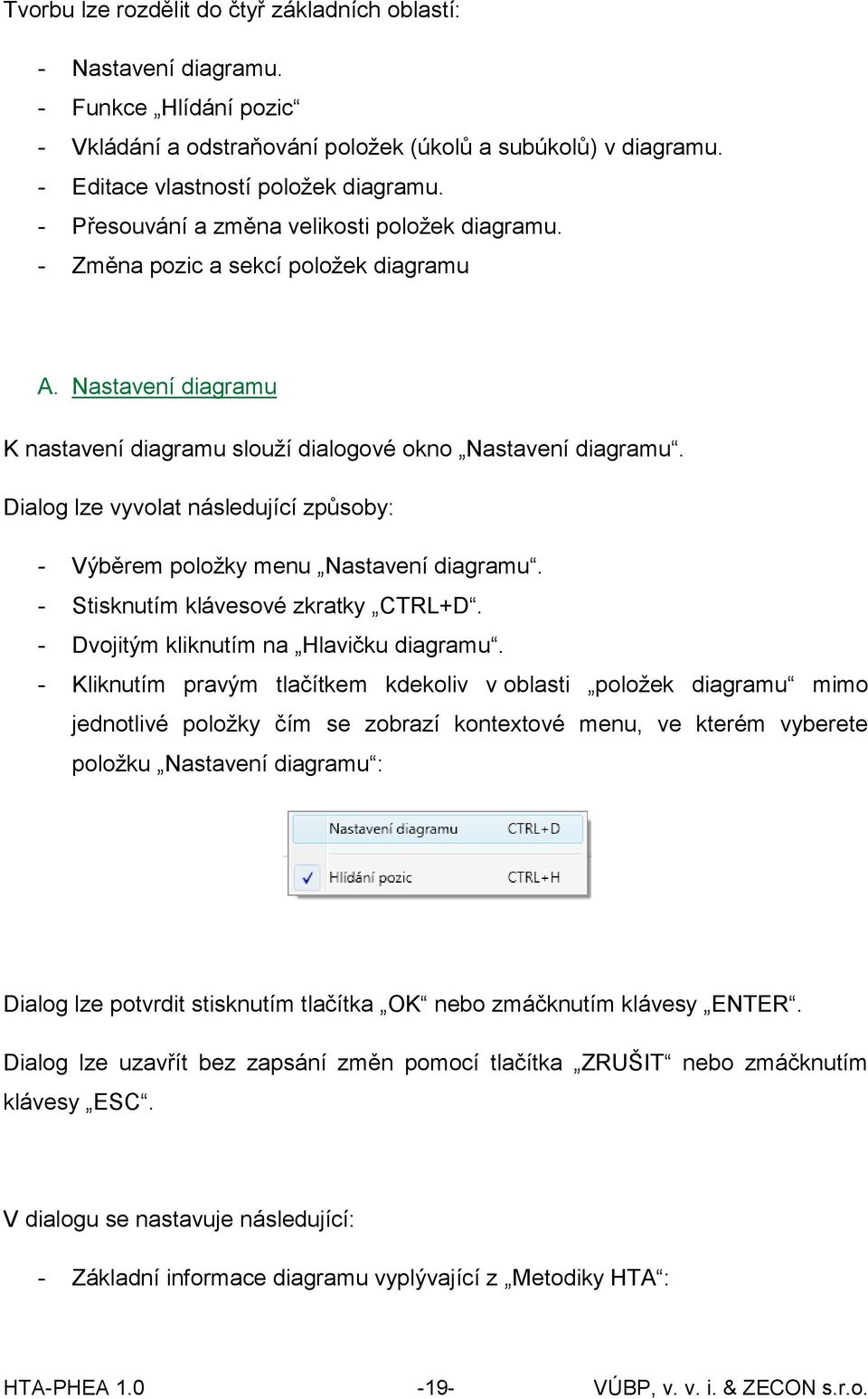

20 Tvorbu lze rozdělit do čtyř základních oblastí: - Nastavení diagramu. - Funkce Hlídání pozic - Vkládání a odstraňování položek (úkolů a subúkolů) v diagramu. - Editace vlastností položek diagramu. - Přesouvání a změna velikosti položek diagramu. - Změna pozic a sekcí položek diagramu A. Nastavení diagramu K nastavení diagramu slouží dialogové okno Nastavení diagramu. Dialog lze vyvolat následující způsoby: - Výběrem položky menu Nastavení diagramu. - Stisknutím klávesové zkratky CTRL+D. - Dvojitým kliknutím na Hlavičku diagramu. - Kliknutím pravým tlačítkem kdekoliv v oblasti položek diagramu mimo jednotlivé položky čím se zobrazí kontextové menu, ve kterém vyberete položku Nastavení diagramu : Dialog lze potvrdit stisknutím tlačítka OK nebo zmáčknutím klávesy ENTER. Dialog lze uzavřít bez zapsání změn pomocí tlačítka ZRUŠIT nebo zmáčknutím klávesy ESC. V dialogu se nastavuje následující: - Základní informace diagramu vyplývající z Metodiky HTA : HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

21 o Věnujte prosím pozornost položce pracovní operace, která se bere jako samotný název diagramu. o Obsah položky pracovní operace je také brán jako název nulté položky (tedy cíle) diagramu, který nelze změnit viz dále Editace vlastností položek diagramu. - Rozměry diagramu, nastavení velikosti jednotlivých sekcí a vertikálního textu v jednotlivých sekcích: o Šířku diagramu lze nastavit ručně, dle předcházejících zkušeností s tvorbou diagramu nebo ji ponechat tak jak je a přenechat nastavení šířky na Analýze HTA-PHEA při vkládání položek diagramu viz dále Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu. o Nastavení šířky je omezeno tak, aby nešlo nastavit tak, že by se nějaká položka dostala mimo diagram. o Minimální šířku diagramu můžete nastavit, tak že kliknete na tlačítko Nastavit minimální šířku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

22 o Výška diagramu vychází s výšky jednotlivých sekcí, z výšky mezer mezi sekcemi, z výšky hlavičky a z výšky copyrightu, proto je automaticky dopočítávána a nelze ji měnit. o Výšku jednotlivých sekcí lze nastavit pouze ručně. o Výška jednotlivé sekce může vycházet z výšky sekce předcházející. Toho docílíte tak, že zaškrtnete políčko Stejně jako úroveň X. o Vertikální text v sekci zajistíte zaškrtnutím políčka Vertikální text u dané sekce. B. Funkce Hlídání pozic Funkce Hlídání pozic slouží k přesnějšímu návrhu diagramu. Při otevření jakéhokoliv diagramu je tato funkce aktivní. Lze ji deaktivovat a aktivovat následujícími způsoby: - Kliknutím pravým tlačítkem kdekoliv v oblasti položek diagramu mimo jednotlivé položky čím se zobrazí kontextové menu, ve kterém vyberete položku Hlídání pozic (fajfka znamená, že je funkce aktivní): - Stisknutím klávesové zkratky CTRL+H. Pokud je funkce aktivní, tak: - Při přesunu nebo změně velikosti položky nebo více označených položek jsou hlídány pozice ostatních položek v dané sekci, tak aby nedošlo k překrytí položek. Tj. nemůžete přesunout položku na pozici jiné položky nebo přes ni. - Při vkládání nové položky je hlídáno, jestli je pro novou položku v dané sekci místo. Pokud pro ní není místo, tak se položka nevloží viz. další bod. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

23 - U položky typu cíl je hlídáno, aby byl vždy vycentrován na střed diagramu. To znamená, že ho nelze přesunout a změna velikosti probíhá zároveň oběma směry. - Při opětovné aktivaci funkce se kontroluje, jestli je položka typu cíl vycentrována na střed diagramu. Pokud není, tak se program zeptá na její automatické vycentrování. Pokud funkce není aktivní, tak: - Položku či více označených položek lze přesunout či změnit jejich velikost bez omezení na ostatní položky. Hlídáno je pouze to, aby se položky nedostaly mimo diagram. - Není hlídáno místo pro vložení nové položky. - Položku typu cíl lze přesunou na jakékoliv místo a změna velikosti probíhá samostatně na obě strany. - Kontextové menu položky umožňuje měnit pozic a sekci položky viz bod Změna pozic a sekcí položek diagramu. C. Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu Do jednotlivých sekcí diagramu lze vkládat položky. Položky jsou brána jako úkoly a subúkoly, což vyplývá z Metodiky HTA. Položka nulté úrovně může být jen jedna a je brána jako cíl. Je automaticky vkládána do každého nového diagramu. Položky první úrovně jsou brány jako úkoly. Vždy mají vazbu na cíl diagramu. Položky ostatních úrovní jsou brány jako subúkoly. Vazbu nastavujete tak, že přidáte nový subúkoly k vybranému úkolu či subúkolu. Nová položka se vkládá pomocí kontextového menu. Pomocí tohoto kontextového menu se i položky odstraňují z diagramu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

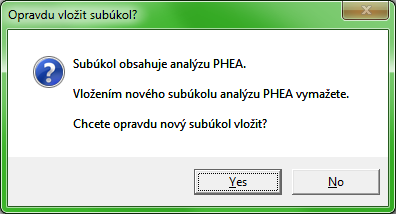

24 Toto kontextové menu zobrazíte kliknutím pravým tlačítkem na jakoukoliv položku diagramu. Kontextové menu obsahuje následující položky: - Vložit úkol/subúkol (v závislosti na sekci): o Vybrání vloží novou položku jako navazující položku. Dále bude popsáno, na jakou pozici se položka umístí a jakou bude mít šířku a výšku. o Vazba nového úkolu na nadřazenou resp. vazba nadřazené položky na novou podřízenou položku při vložení je vždy nastavena na typ AND. Změnit to lze v dialogu Vlastnosti položky, který bude popsán dále v bodě Editace vlastností položek diagramu. o Pokud budete chtít vkládat nový subúkol pod subúkol s definovanými parametry Analýzy PHEA, program se Vás zeptá, jestli tak chcete opravdu učinit: HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

25 - Odstranit úkol/subúkol (v závislosti na sekci): o Vybráním se odstraní položka. o Pokud položka obsahuje nějaké navazující položky, zobrazí se dotaz, jestli chce položku opravdu odstranit i s navazujícími položkami: - Vlastnosti úkolu/subúkolu (v závislosti na sekci): o Vybráním se zobrazí dialogové okno Vlastnosti položky, viz dále Editace vlastností položek diagramu. Při vkládání nové položky je jí nastaveno umístění, šířka a výška. Umístění je dopočítáno automaticky a to následovně: - Nová položka se umístí přímo pod nadřízenou položku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

26 - Nová položka se umístí vpravo od další položky patřící pod nadřízenou položku. Při automatickém zjišťování pozici nové položky mohou nastat dvě konfliktní situace: - Nová položka se již nevejde na diagram: o Zobrazí se upozornění, jestli se má diagram automaticky zvětšit. o Pokud zvolíte Ano, diagram se automaticky zvětší a položka bude vložena. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

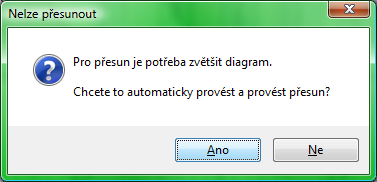

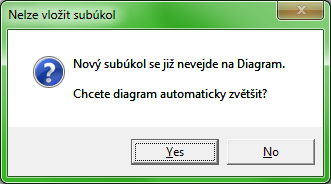

27 - Pro novou položku není v sekci místo (kontroluje se pouze v případě, že je aktivní funkce Hlídání pozic ): o Zobrazí se upozornění, že novou položku nelze vložit a je potřeba ostatní položky dané sekce posunou či zmenšit, viz dále Přesouvání a změna velikost položek diagramu. Šířka nové položky je také automaticky dopočítána: - Pokud se jedná o první položku pod vybranou položku, je nastavena výchozí šířka. - Pokud již pod vybranou položkou existují jiné položky, tak se šířka vezme z poslední položky podřízené dané položce. Výška položky vychází z nastavené výšky sekce a nelze ji změnit. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

28 D. Přesouvání a změna velikosti položek diagramu Změnit pozici položky nebo změnit šířky položky lze pomocí myši. Umístění či šířka položky nesmí zasahovat mimo diagram, anebo pokud je aktivní funkce Hlídání pozic na sousední položky. Analýza HTA-PHEA toto automaticky hlídá a nepovolí vám položku takto přesunout či zvětšit. Změnit pozici položky můžete tak, že ji chytíte levým tlačítkem myši a přesunete na novou pozici. Tak jak to děláte třeba se zástupci na ploše. Přesunout položky typu cíl, lze pouze v případě, že není aktivní funkce Hlídání pozic. Změnit pozici více položek můžete tak, že je označíte pomocí myši (stejně jako při označování zástupců na ploše). Vždy se označí všechny položky, u kterých je jakákoliv část uvnitř ohraničené prostoru (tj. nemusíte takto ohraničovat celou položku): Položky jsou po vybrání zvýrazněny oranžovým ohraničením, tak jak je možné vidět na obrázku výše. Poté při chycení jakékoliv označené položky, budete přesouvat všechny označené položky. To že jste s kurzorem myši nad položkou nebo že ji přesouváte, poznáte tak, že se vám zobrazí ukazatel myši ruka, tak jako na následujícím obrázku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

29 To že je položka ohraničena znamená, že jste ji vybrali. Vybrat položku lze také tak, že na ní klikněte nebo že vyberete více položek pomocí myši, tak jak bylo vysvětleno výše. Pokud chcete vybrat více položek, můžete také použít kliknutí na položky se stisknutou klávesou SHIFT anebo se stisknutou klávesou CTRL, které kliknutou položku přidají do výběru. Pokud je položka nebo více položek vybráno (tedy ohraničena), lze změnit jejich šířku. Šířku lze změnit tak, že najedete ukazatelem myši na oranžové ohraničení, tím se změní ukazatel na symbol změny šířky a pomocí stisknutého levého tlačítka a přesunem myši položce změníte šířku. Tak jak vidíte na následujícím obrázku. Pokud je označeno více položek mění se šířka všech označených položek. U položky typu cíl změna velikost chová v závislosti na tom, jestli je aktivní funkce Hlídání pozic : - Pokud je aktivní, mění se rozměry cíle na obě strany zároveň. - Pokud není aktivní, mění se rozměry jen na stranu, kde změnu provádíte. Tedy napravo nebo nalevo jako u ostatních položek. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

30 Po změně pozice či velikosti položek automaticky přepočítáno pořadí úkolů/subúkolů v celém diagramu pokud je aktivní funkce Hlídání pozic. Položky typu cíl má ještě jednu zvláštnost. Pokud není umístěna přesně na středu diagramu, lze ji tam přesunout dvěma způsoby, které je možné provést, pouze pokud cíl opravdu není umístěn přesně na střed diagramu: - Opětovnou aktivací funkce Hlídání pozic, kdy se program zeptá, jestli to má provést automaticky. - Kliknutím pravým tlačítkem na cíl a z kontextového menu vybrat položku Vycentrovat na střed, tak jak je to na následujícím obrázku: E. Změna pozic a sekcí položek diagramu Pokud není aktivní funkce Hlídání pozic lze za určitých okolností změnit pozici či sekci položky. K tomu slouží položky v kontextovém menu úkolů a subúkolů (zobrazíte ho kliknutím pravým tlačítkem na úkol/subúkol): HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

31 Změnit pozici úkolu/subúkolu v rámci dané sekce lze následovně: - Posunout doleva nebo doprava. Úkol / subúkol si prohodí pozici s jiným sousedním úkolem / subúkolem. Takto lze přesouvat úkoly / subúkoly pouze pod stejným nadřízeným úkolem / subúkolem. - Změnit nadřízenou položku. V kontextovém menu se zobrazí všechny možné úkoly/subúkoly v pořadí v jaké jsou zobrazeny v diagramu. Současný nadřízený úkol/subúkol je označen fajfkou. - Při přesouvání se také přesunou všechny podřízené subúkoly. - Před samotným přesunem, je zkontrolováno, jestli by se po přesunu nedostaly některé úkoly/subúkoly mimo diagram. Pokud by se tak stalo, zeptá se program, jestli se má automaticky zvětšit. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

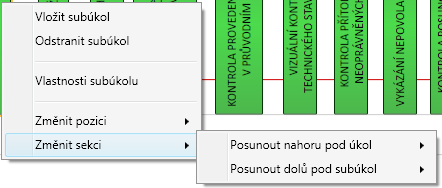

32 Změnit sekci úkolu/subúkolu v rámci diagramu lze následovně: - Lze přesouvat v rámci jednotlivých sekci 1 až 4 a to vždy po jedné sekci, tj. o jednu nahoru či o jednu dolů: - V kontextovém menu se zobrazí všechny možné nové nadřízené úkoly/subúkoly v pořadí v jaké jsou zobrazeny v diagramu (zleva doprava). o Při přesouvání jsou také přesouvány všechny podřízené subúkoly. Pokud by se přesunem dostaly subúkoly do neexistující sekce 5, tak možné provést přesun o sekci dolů. o Při přesouvání se také kontroluje (stejně jako u změny pozice) nové umístění úkolů/subúkolů vzhledem k rozměrům diagramu. o Úkoly ze sekce 1 nelze logicky přesunou nahoru, proto není tato možnost v kontextovém menu zobrazena. o Subúkoly ze sekce 4 nelze logicky přesunout dolu, proto není tato možnost v kontextovém menu zobrazena. F. Editace vlastností položek diagramu K editaci vlastností položek diagramu slouží dialog Vlastnosti položky. Tento dialog lze zobrazit dvěma způsoby: - Dvojitým kliknutím na položku. - Kliknutím pravým tlačítkem na položku, kdy se zobrazí kontextového menu a z něho vybrat poslední položku Vlastnosti cíle/úkolu/subúkolu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

33 Dialog slouží k editaci vlastností všech typů položek. V závislosti na tom jakou položku budete editovat, jsou dostupné určité prvky dialogu. Dialog lze potvrdit stisknutím tlačítka OK nebo zmáčknutím klávesy ENTER. Dialog lze uzavřít bez zapsání změn pomocí tlačítka ZRUŠIT nebo zmáčknutím klávesy ESC. Samotný dialog lze rozdělit do pěti sekcí (z nichž čtyři lze rozbalovat a sbalovat neboli automaticky se sbalují a rozbalují): - Výběr zobrazené sekce: o Pomocí těchto tlačítek se můžete přesouvat mezi jednotlivými sekcemi. o Při otevření je vždy vybrána sekce dané položky. o Pokud nějakou sekci vyberete, zobrazí se vlastnosti první položky v dané sekci, tedy položky úplně vlevo. o Pokud před zvolením jiné sekce změnily vlastnosti položky a nepotvrdili jste je tlačítkem Použít, zobrazí se upozornění, že položka byla změněna s otázkou, jestli chcete změny uložit. Zvolením Ano se změny uloží. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

34 - Přesun mezi položkami diagramu: o Pomocí tlačítek se přesunujete mezi vlastnostmi jednotlivých úkolů: A to buď v dané sekci pomocí tlačítek Předcházející úkol/subúkol a Následující úkol/subúkol. Anebo na nadřízenou položku pomocí tlačítka Nadřízený cíl/úkol/subúkol. o Před samotným přesunem na vlastnosti jiné položky budete případně dotázání na zapsání změn vlastností aktuální položky. Další tři sekce dialogu souvisí s jednotlivými metodami HTA a PHEA a jsou popsány v samostatných podkapitolách: Editace parametrů HTA Editace parametrů PHEA Parametry PHEA lze definovat pouze u subúkolů, které nemají žádné podřízené subúkoly. Rozbalením či sbalením sekcí HTA nebo PHEA se zároveň sbalí či rozbalí sekce HTA nebo PHEA, tak aby byl zajištěn maximální konfort pro definici parametrů jednotlivých metod. Dialog také obsahuje dole tři důležitá tlačítka: - Tlačítko Použít uloží všechny provedené změny. - Tlačítko Zrušit zavře dialogové okno bez uložení změn. - Tlačítko OK zavře dialogové okno s uložením změn. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

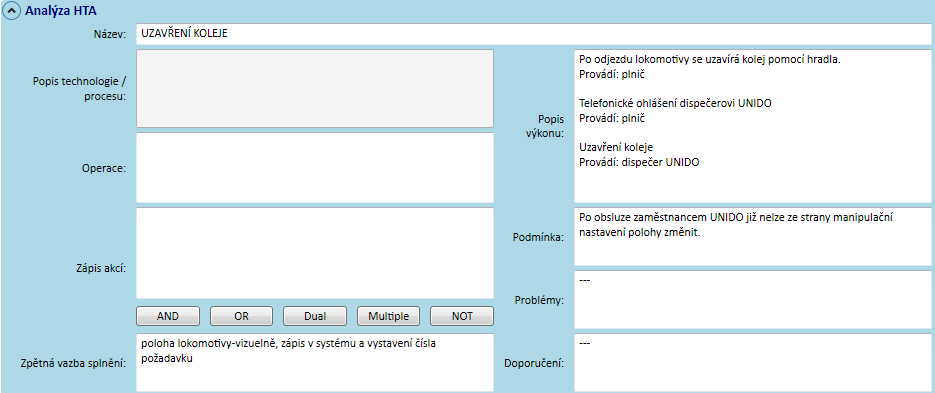

35 3.6 Editace parametrů HTA K editaci parametrů HTA slouží sekce Vazby a Analýza HTA dialogu Vlastnosti položky diagramu : - Vazby slouží k nastavení vazby na nadřízené a následující položky: o Pomocí přepínačů lze nastavit vazbu: Na podřízené položky. Na následující položku (další položku vpravo se stejnou nadřízenou položkou). o Typu vazby dle možností vyplývajících z Metodiky HTA. - Analýza HTA slouží k definici vlastností položky vyplývající z Metodiky HTA : o Vyplňovány jsou pouze položky, které nelze automaticky dopočítat. o Popis technologie / procesu lze vyplnit jen u položky typu cíl. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

36 o Ke komfortnějšímu zápisu akci slouží tlačítka pro vkládání textové formy vazeb mezi podřízeným úkoly/subúkoly. o Pokud tuto sekci sbalíte a je možné definovat parametry PHEA rozbalí se automaticky sekce PHEA. To samozřejmě platí i obráceně. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

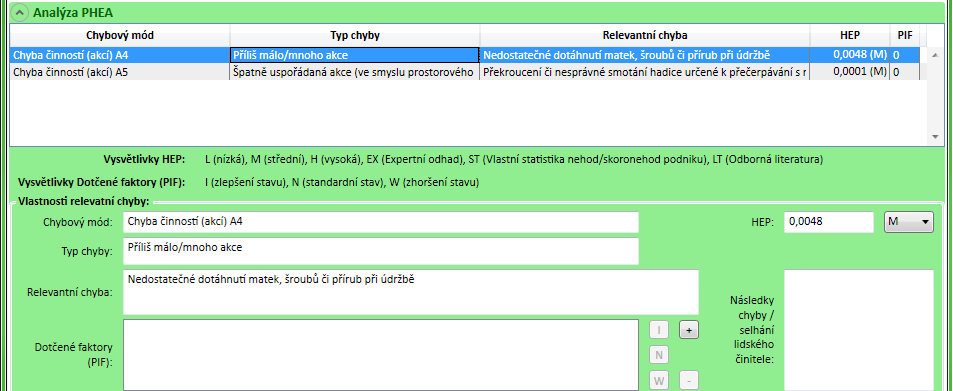

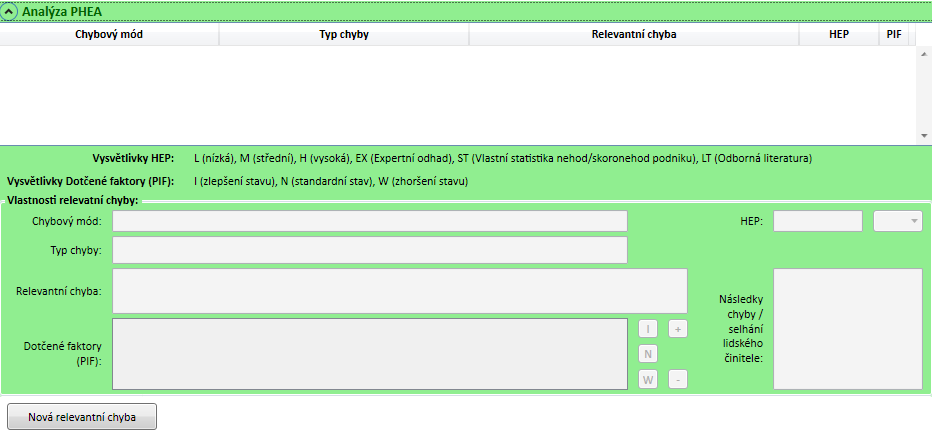

37 3.7 Editace parametrů PHEA K editaci parametrů PHEA slouží sekce Analýza PHEA dialogu Vlastnosti položky diagramu. Dialogové prvky slouží k přiřazování relevantních chyb (z interní databáze nebo uživatelsky definovaných), odstraňování vazby relevantní chyby, nastavování zvolené úrovně HEP, nastavovat Dotčených faktorů (PIF) a k vyplnění Následků chyby / selhání lidského činitele. Nejdříve si popíše přiřazování a editaci parametrů relevantních chyb z interní databáze. Poté se budeme věnovat uživatelsky definovaným relevantním chybám, jelikož dialogová okna se chovají v obou případech trochu odlišně. A. Přiřazení relevantní chyby Přiřadit relevantní chybu k danému subúkolu lze pomocí kontextového menu, které se zobrazí po kliknutí pravým tlačítkem myši v oblasti se seznamem přiřazených relevantních chyb: HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

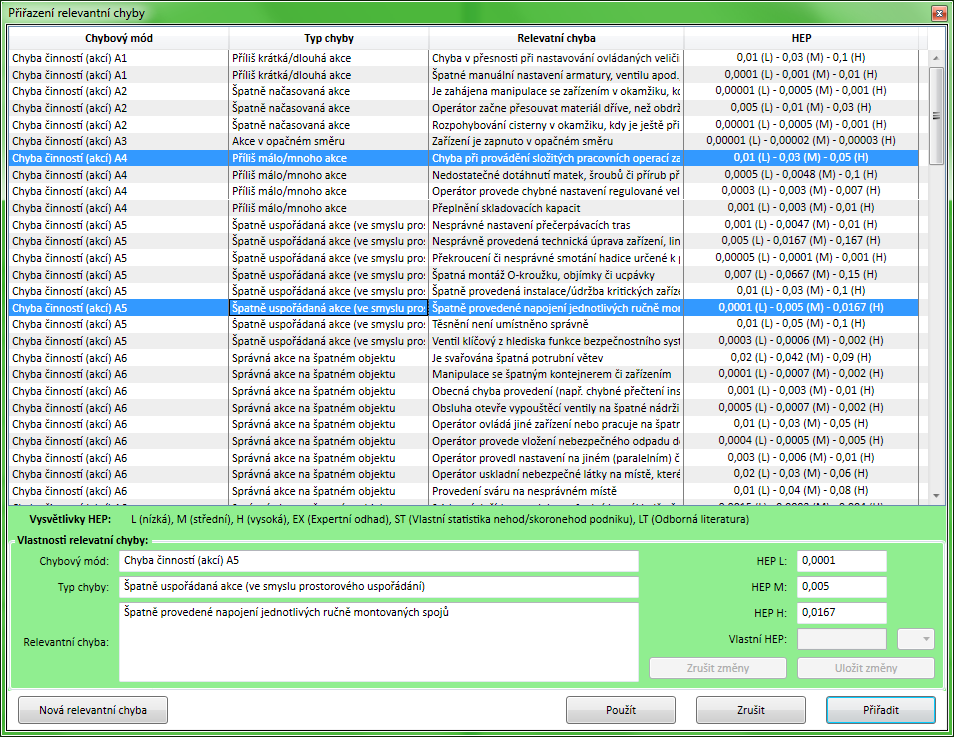

38 Poté se zobrazí dialog Přiřazení relevantní chyb se seznamem zatím nepřiřazených relevantních chyb k danému subúkolu: - Jednotlivé relevantní chyby lze označovat pomocí myši a tlačítek CTRL a SHIFT. - Po označení se vždy dole zobrazí vlastnosti poslední vybrané relevantní chyby. - Dole jsou čtyři dialogová tlačítka: o Tlačítko Nová relevantní chyba slouží k definování nové uživatelsky definované relevantní chyby. Prozatím si ho nebudeme všímat. o Tlačítko Použít slouží k přiřazení vybraných relevantních chyb k danému subúkolu. Po přiřazení se zaktualizuje seznam výše. o Tlačítko Zrušit zavře dialogové okno bez přirazení vybraných relevantních chyb. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

39 o Tlačítko Přiřadit zavře dialogové okno a přiřadí vybrané relevantní chyby k danému subúkolu. B. Zobrazení parametrů relevantní chyby Po přiřazení relevantních chyb k subúkolu se zobrazí v seznamu přiřazených relevantních chyb: - Označením relevantní chyby v tomto seznamu se zobrazí parametry relevantní chyb v ovládacích prvcích níže. - Pomocí ovládacích prvků lze: o Volit úroveň HEP. o Nastavovat dotčené faktory (PIF). o Definovat Následky chyby / selhání lidského činitele. C. Odstranění přiřazení relevantní chyby Odstranit přiřazení relevantní chyby lze pomocí kontextového menu v seznamu přiřazených relevantních chyb, které se zobrazí po kliknutí pravým tlačítkem na nějakou relevantní chybu: HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

40 D. Nastavení zvolení úrovně HEP U relevantních chyb z interní databáze lze volit úroveň HEP: - Úroveň může nabývat následujících hodnot: o L nízká pravděpodobnost o M střední pravděpodobnost o H vysoká pravděpodobnost - Po změně úrovně se: o Přepíše hodnota HEP v textovém poli (které je jinak nepřepisovatelné). o Aktualizuje se zvolený HEP v seznamu přiřazených relevantních chyb výše. U uživatelsky definovaných relevantních chyb je chování odlišné a popíšeme si ho později. E. Dotčené faktory (PIF) K přiřazování, odstraňování a změny vlivu Dotčených faktorů slouží několik ovládacích prvků: - Seznam přiřazených Dotčených faktorů lze vždy označit jednu položku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

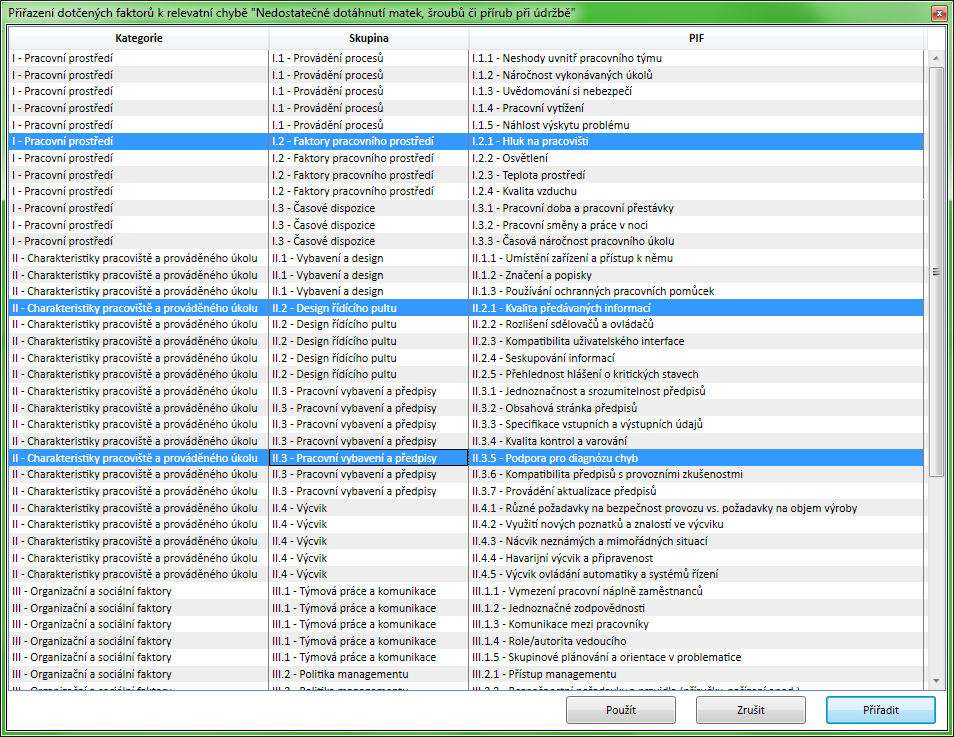

41 - Tlačítko + slouží k přiřazení nového Dotčeného faktoru. Po kliknutí na něj se zobrazí dialog Přiřazení dotčených faktorů k relevantní chybě XXX, které obsahuje seznam nepřiřazených Dotčených faktorů : o Tento dialog funguje na jednoduchém principu. Označujete jednotlivé Dotčené faktory a pomocí tlačítek dole je můžete přiřadit. - Tlačítko - slouží k odstranění přiřazení Dotčeného faktoru. Vždy je odstraněn zvolený Dotčený faktor ze seznamu. - Poslední tři tlačítka slouží k nastavení úrovně vlivu Dotčeného faktoru na danou relevantní chybu. Možnosti jsou následující: o I Zlepšení stavu. o N Standardní stav. o W Zhoršení stavu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

42 F. Definování Následků chyby / selhání lidského činitele K definování Následků chyby / selhání lidského činitele slouží následující textové pole: G. Uživatelsky definované relevantní chyby Jak již bylo zmíněno v úvodu, je možné přiřazovat relevantní chyby z interní databáze, tak uživatelsky definované relevantní chyby, které je možné přímo definovat. Vždy když nadefinuje novou relevantní chybu, tak je uložena v databázi uživatelsky definovaných relevantních chyb pod Vašim uživatelským profilem na dané počítači, tak aby mohla být použita v dalších diagramech. Tato databáze se nachází na v aplikační složce Vašeho uživatelského profilu na daném počítači ve složce a souboru: - VUBP\HTA-PHEA\UserDefinedDefects.xhpudd. Přenositelnost takto vytvořených relevantních chyb mezi jednotlivými počítači nebo uživatelskými profily je umožněna tak, že se tyto relevantní chyby ukládají přímo s diagramem. Když ho pak znovu otevřete, je databáze zaktualizována. U uživatelsky definovaných relevantních chyb definujete prakticky vše co u relevantních chyb z interní databáze: - Chybový mód - Typ chyby - Relevantní chybu - HEP pouze jednu úroveň, u které definujete, jak byla určena: HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

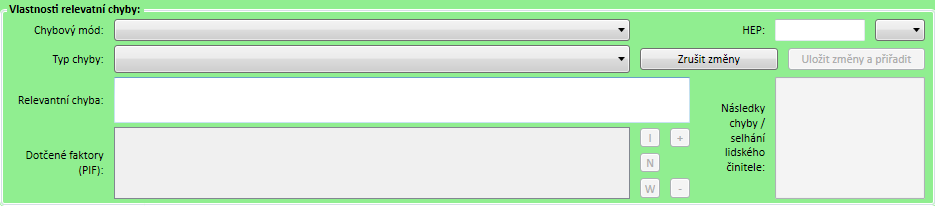

43 o LT Odborná literatura. o ST Vlastní statistika nehod/skoronehod podniku. o EX Expetním odhadem. Dále se s ní pracuje stejně jako s jinou relevantní chybou z pohledu Dotčených faktorů (PIF) a Následků chyby / selhání lidského činitele. Novou uživatelsky definovanou relevantních chybu můžete vytvořit kliknutím na tlačítko Nová relevantní chyba, o kterém jsme se již několikrát zmiňovali a to: - V dialogu Vlastnosti položky diagramu, kdy po kliknutí na zmíněné tlačítko, se změní rozvržení ovládacích prvků (takto se zobrazí ovládací prvky i v případě, že zvolíte v seznamu přiřazených relevantních chyb uživatelsky definovanou relevantní chybu): o Chybový mód a typ chyb lze zvolit z rozbalovacího seznamu. o Lze vyplnit relevantní chybu. o Lze vyplnit vlastní úroveň HEP a zvolit jak byla určena. o V tuto chvíli nelze zasahovat do ostatních ovládacích prvků. o Také se objeví dvě nová tlačítka: Tlačítko Zrušit změny zruší jakékoliv změny k nové nebo již existující uživatelsky definované relevantní chybě. Tlačítko Uložit změny a přiřadit uloží všechny změny v databázi uživatelsky definovaných relevantních chyb a přiřadí (pokud ještě nebyla) tuto relevantní chybu k danému subúkolu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

44 - V dialogu Přiřazení relevantní chyby, kdy po kliknutí na zmíněné tlačítko, se opět změní rozvržení ovládacích prvků (takto se zobrazí ovládací prvky i v případě, že zvolíte v seznamu nepřiřazených relevantních chyb uživatelsky definovanou relevantní chybu): o Chybový mód a typ chyb lze zvolit z rozbalovacího seznamu. o Lze vyplnit relevantní chybu. o Lze vyplnit vlastní úroveň HEP a zvolit jak byla určena. o Také se aktivují následující dvě tlačítka: Tlačítko Zrušit změny zruší jakékoliv změny k nové nebo již existující uživatelsky definované relevantní chybě. Tlačítko Uložit změny uloží všechny změny v databázi uživatelsky definovaných relevantních chyb. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

45 3.8 Tisk diagramu K tisku diagramu slouží dva dialogy: - Tisk diagramu. - Náhled tisku diagramu. A. Tisk diagramu Dialog Tisk diagramu lze vyvolat dvěma způsoby: - Zvolením položky Tisk diagramu z menu Tisk. - Stisknutím klávesové zkratky CTRL+P. Samotný dialog je určený k nastavení: - Výstupu: o Na tiskárnu s tlačítkem pro zvolení tiskárny. o Jako obrázek s možností výběru formátu obrázku. o Jako PDF celý diagram na jedné stránce. o Jako PDF rozdělený stránky. - Formátu papíru (A4 až A0), dle toho který formát podporuje vybraná tiskárna: o Pokud je zvolen výstup jako obrázek nebo jako PDF na jedné stránce nelze formát papíru nastavit. - Orientaci papíru na výšku či na šířku: o Pokud je zvolen výstup jako obrázek nebo jako PDF na jedné stránce nelze formát orientaci papíru nastavit. - Okrajů s tím, že jsou hlídány minimální okraje zvolené tiskárny. K nastavení minimálních okrajů slouží tlačítko Nastavit minimální okraje. - Barevného tisku volby Ano / Ne - Kvality tisku: o Nízká 92DPI o Střední 150DPI (výchozí) o Vysoká 300DPI HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

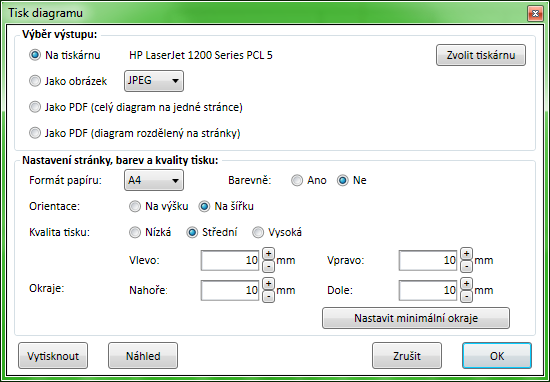

46 Dialog obsahuje úplně dole čtyři tlačítka: - Vytisknout vytiskne diagram na zvolený výstup: o Tiskárna vytiskne diagram na zvolenou tiskárnu. o Obrázek zobrazí dialog k výběru názvu souboru, do kterého bude diagram vytištěn jako obrázek. o PDF (oba dva případy) zobrazí dialog k výběru názvu souboru, do kterého bude diagram vytištěn. - Náhled zobrazí dialog náhledu tisku dle zvolených nastavení, viz dále Náhled tisku diagramu: o Pokud je zvolen výstup jako obrázek nebo jako PDF na jedné stránce, tak se náhled nezobrazí. - Zrušit zruší zvolené nastavení. Lze vyvolat zmáčknutím klávesy ESC. - Uložit uloží nastavení tisku, které je dočasně uloženo v paměti a je využito: o Při zobrazení okrajů stránek v návrhu diagramu. o Při opětovném otevření toho dialogu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

47 Jako výchozí (při prvním otevřením dialogu u daného diagramu) je vždy nastaveno následující: - Je vybrán výstup na výchozí tiskárnu operačního systému. - Nastaven formát A4. - Orientace je nastavena na šířku. - Všechny okraje jsou nastaveny na 10 milimetrů. - Černobílý tisk. - Kvalita tisku na střední. Okraje stránek jsou v návrhu diagramu zobrazeny červenými čarami, tak jak je vidíte na následujícím obrázku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

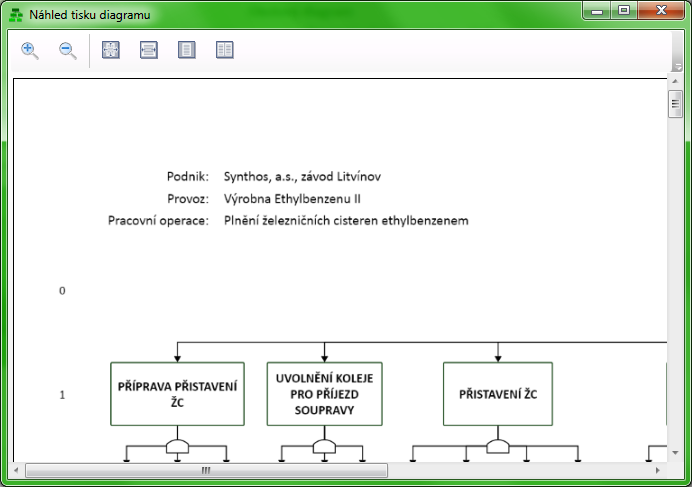

48 B. Náhled tisku diagramu Podle zvolených parametrů dialogu Tisk diagramu nebo podle výchozích nastavení se zobrazí dialog Náhledu tisku diagramu. Tento dialog lze vyvolat dvě způsoby: - Zvolením položky Náhled tisku diagramu z menu Tisk. - Stisknutím klávesové zkratky CTRL+SHIFT+P. Samotný dialog umožňuje zobrazit náhled z různých pohledů, tak jak je to vidět na následujícím obrázku: Je možné: - Přibližovat a oddalovat náhled pomocí tlačítek s lupami. - Přepínat zobrazení: o Zoom na 100% - HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

49 o Zoom na šířku dokumentu - o Na zobrazení jedné stránky - o Na zobrazení dvou stránek - - Listovat stránky lze: o Pomocí posuvníku vpravo. o Pomocí kolečka myši. o Pomocí šipek a kláves Page Up a Page Down po kliknutí do náhledu dokumentu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

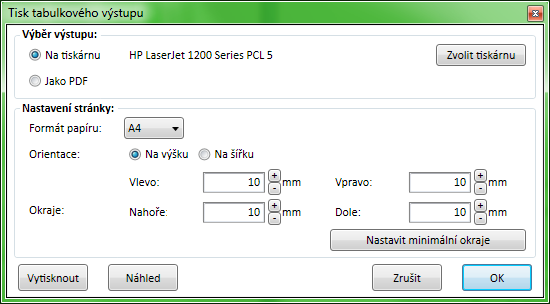

50 3.9 Tisk tabulkového výstupu K tisku tabulkového výstupu slouží dva dialogy: - Tisk tabulkového výstupu. - Náhled tisku tabulkového výstupu. A. Tisk tabulkového výstupu Dialog Tisk tabulkového výstupu lze vyvolat dvěma způsoby: - Zvolením položky Tisk tabulkového výstupu z menu Tisk. - Stisknutím klávesové zkratky CTRL+T. Dialog na podobné principu jako dialog Tisk diagramu, pouze s tím rozdílem, že se dá tisknout buď na tiskárnu anebo do PDF, nelze zvolit kvalitu tisku či barevný tisk. Jako výchozí (při prvním otevřením dialogu u daného diagramu) je vždy nastaveno následující: - Je vybrán výstup na výchozí tiskárnu operačního systému. - Nastaven formát A4. - Orientace je nastavena na výšku. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

51 - Všechny okraje jsou nastaveny na 10 milimetrů. B. Náhled tisku tabulkového výstupu Podle zvolených parametrů dialogu Tisk tabulkového výstupu nebo podle výchozích nastavení se zobrazí dialog Náhledu tisku tabulkového výstupu. Tento dialog lze vyvolat dvě způsoby: - Zvolením položky Náhled tisku diagramu z menu Tisk. - Stisknutím klávesové zkratky CTRL+SHIFT+T. Ovládání dialogu je totožně jako v dialogu Náhled tisku diagramu. HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.

52 4. Seznam klávesových zkratek Zkratka CTRL+N CTRL+S Vyvolaná funkce / dialog Nový diagram Uložit diagram CTRL+SHIFT+S Uložit jako CTRL+F4 ALT+F4 CTRL+D CTRL+H CTRL+P Zavřít diagram Ukončit Analýzu HTA-PHEA Nastavení diagramu Zapnutí/vypnutí funkce "Hlídání pozic" Tisk diagramu CTRL+SHIFT+P Náhled tisku diagramu CTRL+T Tisk tabulkového výstupu CTRL+SHIFT+T Náhled tisku tabulkového výstupu F1 Zobrazení této nápovědy HTA-PHEA VÚBP, v. v. i. & ZECON s.r.o.
