1 MX Senážní a dávkovací vozy

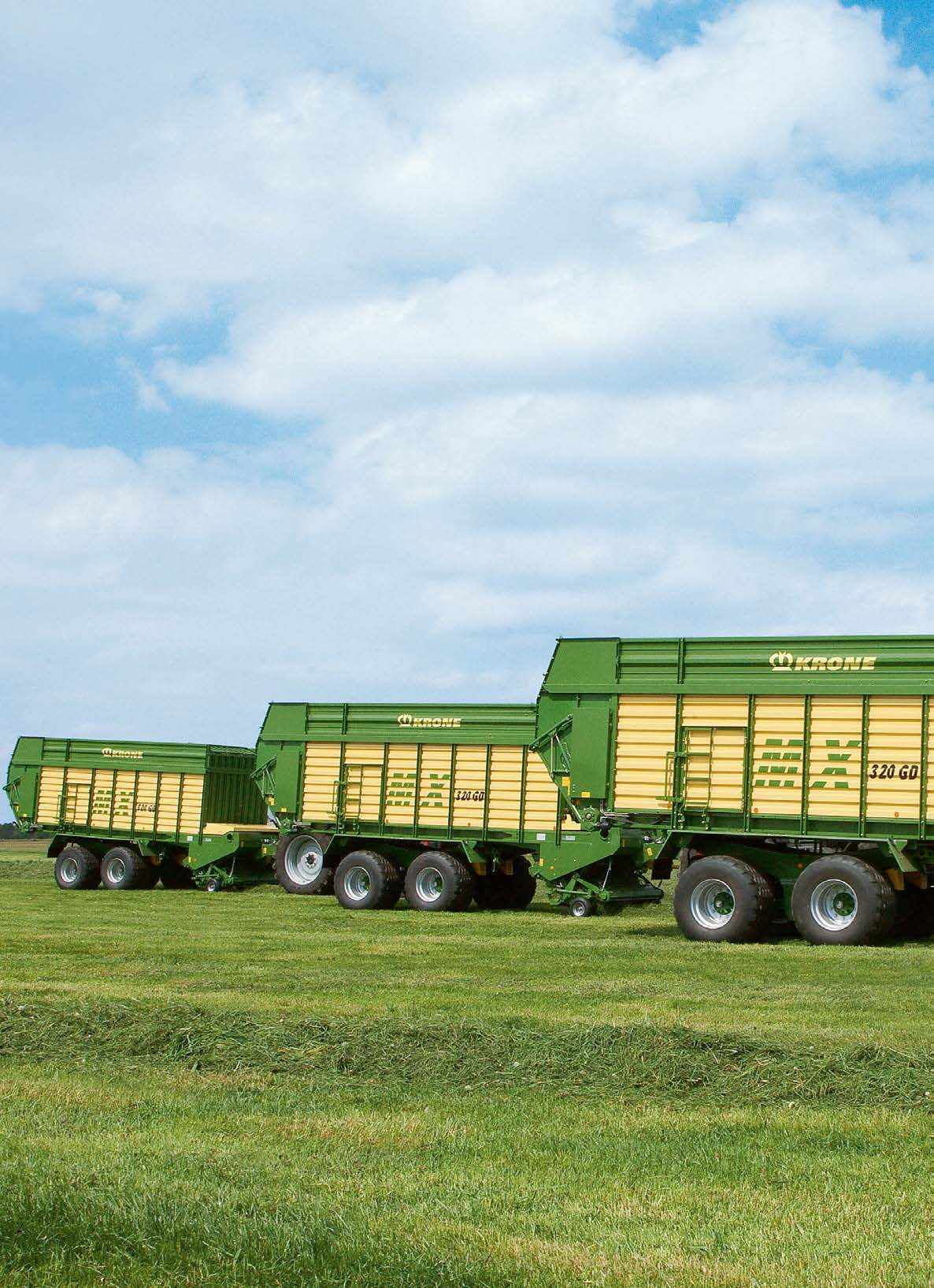

2 KRONE MX Radostná sklizeň Neřízené sběrací ústrojí EasyFlow Velký řezací a dopravní rotor s širokými podávacími plochami z Hardoxu Nůžkový řez maximálně s 41 noži Stranově výklopný nožový nosník Centrální řazení pro 0, 20, 21, 41 nožů Snížená přední část příčkového dopravníku Silová nakládací automatika PowerLoad Vůz MX GD může mít maximálně tři dávkovací válce Jištění dávkovacích válců přes hlavní pohon Tandemový agregát s hydraulickým vyrovnáváním CCI-ISOBUS jako volitelná výbava: Jeden pro všechny 2 MX 03/14

3 MX: Víceúčelový rotorový vůz s vysokou výkonností! Sběrací ústrojí 6 Řezací rotor 10 Řezací ústrojí 12 Nástavba 16 Nakládací automatika 18 Senážní vůz MX 320 GL, MX 350 GL 20 Dávkovací vůz MX 320 GD, MX 350 GD 22 Obsluha 24 Podvozek 28 Zavěšení 32 Technické údaje 35 MX 03/14 3

4 MX Lepší sklizeň Malý příkon Kontinuální podávání píce Optimální kvalita řezu Jednoduchá obsluha MX: Program výkonných rotorových vozů Typ Funkce Nástavba Nakládací objem (DIN 11714) Nože MX 320 GL MX 350 GL Senážní vůz Senážní vůz Celokovová nástavba Celokovová nástavba 31 m m 3 41 MX 320 GD MX 350 GD Senážní a dávkovací vozy Senážní a dávkovací vozy Celokovová nástavba Celokovová nástavba 31 m m VarioPack MX 10/04 03/14

5 Větší výkonnost při menším příkonu: Nákupem velkoobjemových senážních a dávkovacích vozů MX investujete také do zkušeností a kompetencí při konstrukci této techniky. Inovace, jako neřízený sběrač EasyFlow, velký řezací a dopravní buben, nosník nožů s vyklápěním do strany a vpředu snížený příčkový dopravník, zajišťují vyšší výkonnost a menší potřebu příkonu, komfortnější obsluhu, minimální údržbu a nižší opotřebení. MX 320 GL, MX 350 GL Velkoobjemové senážní vozy MX jsou skutečně silné ve výkonnosti. Díky celokovové uzavřené nástavbě probíhá transport sklizené píce beze ztrát. Široce otevřená záď vozu a dvojité výkonné příčkové dopravníky zkracují dobu vyprázdnění vozu a zvyšují celkovou výkonnost. MX 320 GD, MX 350 GD Tyto rotorové vozy s celokovovou nástavbou a až třemi dávkovacími válci jsou výborně vybaveny pro víceúčelové nasazení. Dávkovací válce rovnoměrně rozprostírají píci v průjezdné silážní jámě. Tím usnadňují utužování, šetří práci a vytvářejí předpoklad dobrého využití senáže. MX 03/14 5

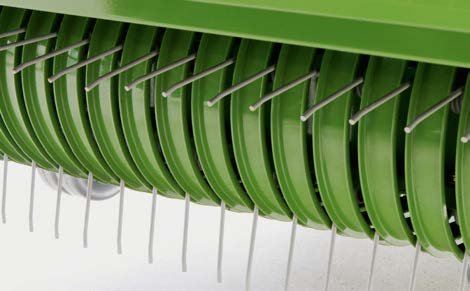

6 EasyFlow Sběrací ústrojí bez vodící dráhy Čistý sběr Vyšší výkon, klidnější chod Menší opotřebení, malé nároky na údržbu EasyFlow rychleji jezdit, čistě sklízet: Neřízené sběrací ústrojí EasyFlow přesvědčí tam, kde se očekává výkonnost díky pracovnímu záběru mm podle normy DIN 1120 a zvýšeným otáčkám. Velké řádky, těžká píce a vysoká pracovní rychlost zde jste s EasyFlow na správné straně. 6 VarioPack MX 03/14 10/04

7 Cenově výhodný s vysokou výkonností V zařízení EasyFlow nabízí KRONE neřízené sběrací ústrojí, které pracuje bez vodící dráhy. Výhody jsou jasné. Ve srovnání s řízenými systémy má EasyFlow jednoduchou konstrukci, méně pohyblivých dílů a velmi klidný chod. Díky tomu je menší nejen opotřebení, ale také náklady na údržbu a servis. EasyFlow umožňuje zvednout až o 30 % otáčky, a proto je výkonnější a sbírá čistě. Neřízený pracuje lépe: Tajemstvím úspěchu tohoto sběrače je speciální tvar stěračů. Zajišťují kontinuální podávání píce při ponoření prstů. Pohon s minimální údržbou: Sběrací ústrojí je poháněné automaticky napínaným řetězovým pohonem, jako pojistka proti přetížení slouží zubová třecí spojka. Přidržovací válec: Zajišťuje rovnoměrný přísun píce zejména u nevyrovnaných řádků. Vždy plný výkon při maximální průchodnosti a kontinuálním podávání píce. Malá vzdálenost prstů: EasyFlow má pět řad prstů vzdálených od sebe pouhých 55 mm, proto sbírá velmi čistě i krátkou píci. MX 03/14 7

8 Dokonalé přizpůsobení: Sběrací ústrojí je kyvně zavěšené na bocích. Může tedy kopírovat tvar terénu nejen v podélném, ale také v příčném směru. Sběr píce je čistý. Nic nezůstane ležet. Kopírovací kola: Boční kola s nahuštěnými pneumatikami lze výškově nastavit bez použití nástrojů a lze je přizpůsobit jakýmkoli poměrům. Kopírují všechny zatáčky, nesmýkají se a šetří strniště. 8 VarioPack MX 03/14 10/04

9 Dokonalé přizpůsobení: Dokonalé přizpůsobení Sběrací ústrojí je kyvně zavěšené na bocích. Může tedy kopírovat tvar terénu nejen v podélném, ale také v příčném směru. Sběr píce je čistý. Nic nezůstane ležet. Kopírovací kola: Boční kola s nahuštěnými pneumatikami lze výškově nastavit bez použití nástrojů a lze je přizpůsobit jakýmkoli poměrům. Kopírují všechny zatáčky, nesmýkají se a šetří porost. MX 03/14 9

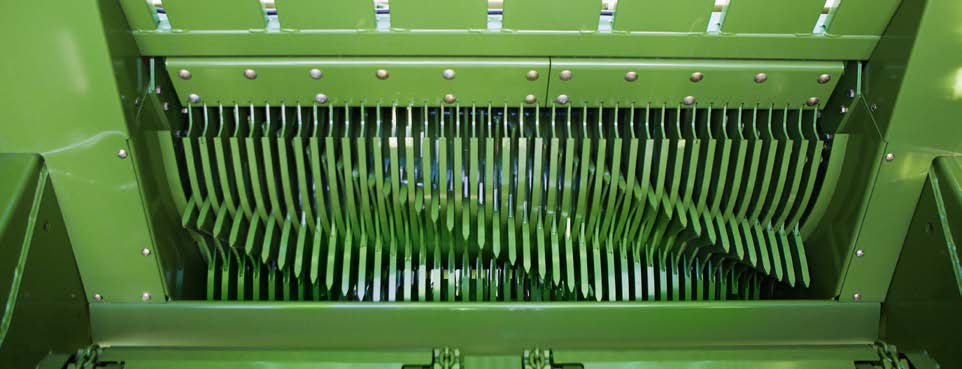

10 Řezací a dopravní rotor Plynulý tok píce Velká průchodnost díky velkému průměru rotoru 880 mm Malý příkon s extra širokými podávacími plochami prstů Extrémně trvanlivé podávací plochy z hardoxové oceli odolné proti opotřebení Lepší sklizeň: Řezací a dopravní rotor MX o průměru 880 mm a šířce 1640 mm s osmi spirálovitě uspořádanými řadami prstů je vysoce výkonný. Velmi široké podávací plochy na prstech jsou šetrné k píci, zvyšují kvalitu řezu a snižují potřebný příkon. 10 VarioPack MX 03/14 10/04

11 Rychlejší sběr, snadnější doprava, lepší řezání: Dopravní a řezací rotor MX spojuje výhody běžných rotorových ústrojí a dopravníků s kasačem. Kromě vysoké výkonnosti a malých nároků na údržbu má také jednoduchý pohon a pracuje šetrně se sklízenou pící. Podle typu a pracovních podmínek je možné agregovat senážní a dávkovací vozy MX s traktory již od 120 PS. Extra silný pohon: Čelní ozubená kola v robustní uzavřené převodovce zajišťují pohon rotoru. Bezúdržbový pohon zvládající vysoké zátěže je zárukou bezporuchové sklizně. Hardox vydrží déle: Řezací a dopravní agregát je vystaven maximálnímu namáhání. Proto jsou podávací plochy a jejich stěrače z hardoxové oceli. Výsledkem je menší opotřebení, delší životnost a nižší náklady. MX 03/14 11

12 Řezací ústrojí Koncepce ostrá jako nůž Nůžkový řez zajišťuje špičkovou kvalitu řezu Minimální délka řezanky je 37 mm s maximálně 41 noži Centrální řazení pro 0, 20, 21, 41 nožů Samostatné jištění jednotlivých nožů, plynulé nastavení vypínání Řezání tahem: Nože řežou po celé délce svého ostří a zajišťují lehčí a klidnější chod řezacího a dopravního agregátu. Vlnový výbrus zajišťuje rovnoměrnou ostrost po dlouhou dobu. Nůžkový řez: Nože nemohou píci minout, neboť vzdálenost mezi nožem a širokou hardoxovou podávací plochou prstu rotoru je minimální. Výsledkem je perfektní kvalita řezu bez mačkání a drcení. 12 VarioPack MX 03/14 10/04

13 Vynikající kvalita řezu Řezání jako nůžkami se dosahuje malou vzdáleností mezi širokými podávacími plochami prstů a samostatně jištěnými noži. Pro perfektní krátkou řezanku je k dispozici maximálně 41 nožů. Pomocí centrálního řazení nožů do záběru můžete nastavit požadovanou délku řezu během okamžiku. Centrální řazení nožů: Požadovanou délku řezanky lze snadno a rychle nastavit pomocí centrálního řazení nožů. U stroje MX lze volit mezi zapnutím 20,21 nebo 41 nožů, a tak dosahovat teoretickou délkou řezanky 74 mm nebo 37 mm. Při nulovém nastavení jsou nože vyřazeny ze záběru a píce se neřeže. Přímo z kabiny traktoru: V případě ucpávání je možné nosník nožů z dopravního kanálu hydraulicky vyklopit. Po odstranění nahromaděné píce lze nosník nožů snadno sklopit zpět. Jízda může pokračovat. MX 03/14 Samostatné jištění jednotlivých nožů: Jednotlivé nože jsou jištěné pružinami. Po průchodu cizího tělesa se nože automaticky sklopí do své výchozí pracovní polohy. Vypínací síla pojistek jednotlivých nožů je centrálně a plynule nastavitelná. Její hodnotu lze snadno přizpůsobit sklizňovým podmínkám. 13

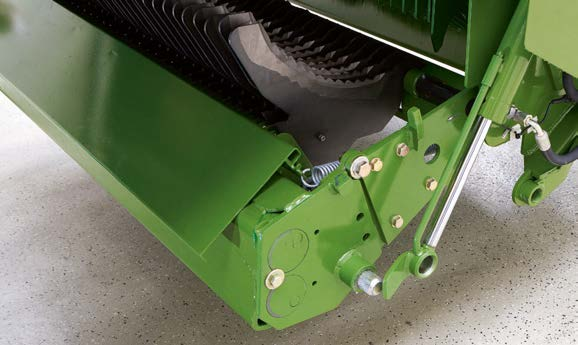

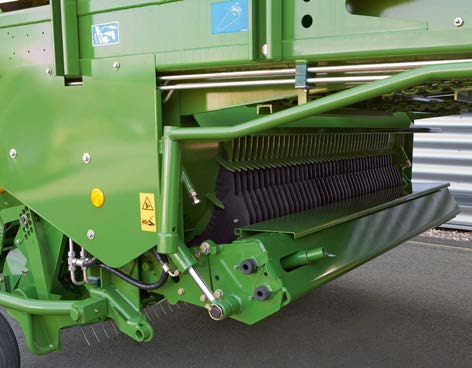

14 Montáž a demontáž nožů Praktická a komfortní Nosník nožů výklopný do strany Výměna nožů bez nástrojů s centrálním zajištěním Centrální ovládání na levé straně vozu Není třeba vystupovat: Sklápění a vyklápění nosníku nožů probíhá hydraulicky. Nožový nosník lze spustit hluboko dolů. Pro demontáž a montáž nožů je možné ho lehce vyklopit vlevo podél vozu. Komfortní: Pro činnosti spojené s údržbou a výměnou nožů lze ovládat polohu nosníku nožů prostřednictvím komfortní palubní elektroniky. Nosník nožů lze kromě toho naklápět nahoru a dolů i pomocí tlačítek na rámu stroje. 14 VarioPack MX 03/14 10/04

15 Jednoduše a pohodlně Výměna nožů se provádí bez nástrojů na vyklopeném nožovém nosníku vedle senážního vozu. Všechny činnosti spojené s vyklopením nosníku a kompletní výměnou nožů se provádějí na jednom místě po levé straně vozu. Šetří se tak čas, protože není třeba obcházet celou soupravu. Jak to funguje? Pomocí hydrauliky se kompletní nožová lišta spustí dolů. Následně se odjistí nože do nulové polohy. Pomocí páky se uvolní celý nosník a sklopí na levou stranu podél vozu. Uvolněné nože lze z nožové lišty snadno vyjmout směrem nahoru. Při zaklopení nosníku nožů dojde k jeho automatickému zajištění na protilehlé straně. MX 03/14 15

16 Zcela nová konstrukce Snadnější sběr, vyšší výkonnost Malý příkon díky snížení příčkového dopravníku v přední části a krátkému dopravnímu kanálu Svislé a přímé boční stěny nedovolují tvorbu klenby Robustní široký rám z C profilu Dvojitý příčkový dopravník Robustní: 240 mm vysoké boční rámové nosníky z C-profilu a velký počet klanic vydrží maximální zatížení. Boční stěny jsou žárově zinkované s povrchovou úpravou práškováním a poplastováním. To je vysoká kvalita v každém směru. Se čtyřmi řetězy: Dvojité příčkové dopravníky ve vozech MX ukazují svoji sílu hlavně při vykládce. Příčky spojují čtyři řetězy, které tvoří robustní krátké články s vysokou životností. 16 VarioPack MX 03/14 10/04

17 Cesta k úspěchu Senážní vůz řady MX je ve své základní koncepci ušitý na míru požadavkům mnoha zemědělců a podnikatelů ve službách, kteří ho chtějí využívat i nad rámec vlastní firmy. Nová konstrukce se sníženým příčkovým dopravníkem v přední části nabízí rotorový senážní vůz s lehkým chodem a vysokou výkonností. Vyprazdňování: Hydraulický pohon příčkového dopravníku umožňuje plynulé nastavování rychlosti vyprazdňování. Dávkovací vozy mají kromě toho i zpětný chod příčkového dopravníku, který může, v případě poruchy u dávkovacích válců, posunovat náklad směrem od nich dopředu. Oboustranný pohon: Vozy MX mají pohon příčkových dopravníků řešeny u modelu 320 volitelně a u modelu 350 ve standardu oboustranným hydraulickým pohonem. Přepnutím jednoho hydraulického ventilu lze propojit hydromotory do série a zdvojnásobit rychlost dopravníků. Příčkový dopravník, který umí: S příčkovým dopravníkem sníženým v přední části a zkráceným dopravním kanálem se píce dopravuje do vozu ještě rychleji, šetrněji a se značně nižším příkonem. To vám přináší okamžitý efekt maximální výkonnost při nižší spotřebě nafty. MX 03/14 17

18 Více nakládat Efektivněji sklízet S nakládací automatikou se pomocí čidla stlačení a čidla stavu naplnění zaplní celý vůz Automatické vypínání příčkového dopravníku zajistí: žádné poškození zadní stěny, bezpečný rozběh dávkovacích válců, vždy plný vůz Bezpečná ochrana: U senážních vozů MX L a GL se zastavuje posuv příčkového dopravníku, když sbíraná hmota začne tlačit na zadní čelo. Zde je na jeho vnitřní straně umístěn tlakový senzor. Automatika vypínání příčkového dopravníku chrání zadní čelo před poškozením. Automatické vypínání příčkového dopravníku: Je-li vůz plný, tlačí píce spodní dávkovací válec v kulisovém vedení dozadu. Pohybový senzor zastaví posun příčkového dopravníku. Dávkovací válce se při spuštění mohou bezpečně rozběhnout. 18 VarioPack MX 03/14 10/04

19 Dovnitř se toho vleze víc Senážní a dávkovací vozy MX jsou stvořeny pro vysokou výkonnost. Nakládací automatika PowerLoad je volitelné příslušenství. Díky tlakovému senzoru a objemovému snímači v čelní stěně se zvyšuje nejen předlisování píce, ale zlepšuje se i plynulost zaplnění celého vozu. Využití ložné kapacity vozu je ve všech směrech příkladné. S takto vybaveným senážním vozem MX využíváte plně jeho kapacitu a snižujete při sklizni dopravní náklady. Objemový snímač Tenzometrický senzor Silová nakládací automatika PowerLoad: Tenzometrické čidlo měří při plnění vozu zatížení příčného rámu v dolní části přední stěny. Je-li dosaženo nastavené mezní zatížení, a tedy požadovaná hustota nákladu, zapne se automaticky příčkový dopravník. Přesvědčivé je rovnoměrné zatížení a nízká spotřeba paliva. Plný vůz: Objemové čidlo na pohyblivé plnící klapce čelní stěny udává stav naplnění směrem nahoru. Při překročení nastaveného vychýlení plnící klapky se aktivuje příčkový dopravník. Koncept nakládací automatiky umožňuje použití buď snímače síly, objemového čidla, nebo kombinace obou prvků. Řidič má méně starostí s nakládkou. Na korbě vozu nejsou žádná prázdná místa. MX 03/14 19

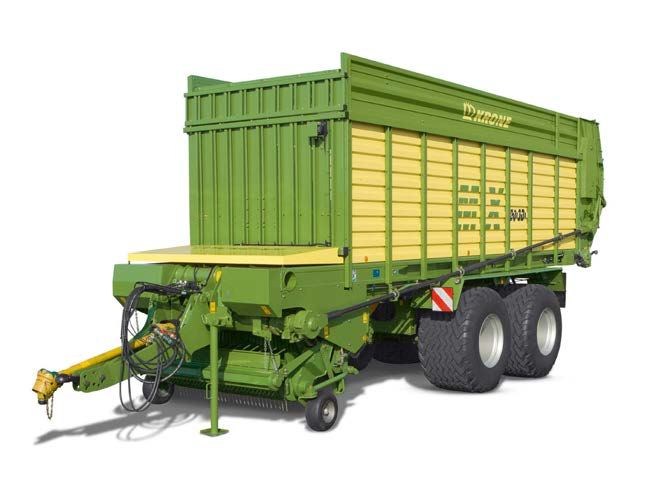

20 MX 320 GL, MX 350 GL Velkoobjemový senážní vůz Robustní celokovová nástavba Jednoduchá konstrukce Nakládací automatika pro plný vůz Silný příčkový dopravník se čtyřmi řetězy Silný při sklizni: Senážní vozy MX 350 GL mají schválenou celkovou hmotnost 24 t a jsou proto určeny pro těžké pracovní nasazení. Jejich přednosti jsou výkonnost, špičková kvalita řezání a bezpečná funkce, které se nejlépe ukazují při senážování. Všestranný: Konstrukce vozů MX je skutečně robustní. Protože nemá v horní části žádné oblouky a lana, lze ho nasadit jako odvozový prostředek pod samojízdnou sklízecí řezačku. 20 VarioPack MX 03/14 10/04

21 Bezztrátová sklizeň Velkoobjemové rotorové senážní vozy MX 320 GL a 350 GL mají nakládací objem 31 m³ a 35 m³ (DIN 11714). Dosahují vysokou výkonnost a díky svojí všestrannosti pro nasazení jsou jedinečné nejen do velkých zemědělských podniků, ale vyhovují i pro zemědělské podnikatele ve službách. Při plném nasazení a využití přinášejí díky nízkým nákladům při sklizni píce efekt. Čistá přeprava: Při přepravě řezanky od řezačky je třeba vůz MX vybavit krycím plechem na rotor, který je volitelným příslušenstvím. Tím se zamezí při přejezdech ztrátám propadem přes řezací ústrojí. Snadné vykládání: Široce výklopná záď senážního vozu MX, dvojitý příčkový dopravník a přímé kolmé bočnice dovolují vykládat velké množství píce rychle a bez překážek. MX 03/14 Přímo z kabiny: Dvojčinné hydraulické válce umístěné na obou stranách vozu otvírají a zavírají jeho sklopnou záď. Zajištění a odjištění zádi probíhá automaticky a velmi usnadňuje obsluhu. 21

22 MX 320 GD, 350 GD Dávkovací s celokovovou nástavbou Robustní celokovová nástavba pro 31 m³ a 35 m³ (DIN 11741) 2 nebo 3 dávkovací válce o velkém průměru, 470 mm Jištění dávkovacích válců v hlavním kloubovém hřídeli Příčný dopravník jako volitelná výbava Příčný dopravník: Dávkovací vozy MX GD je možné volitelně vybavit hydraulicky poháněným příčným dopravníkem. V případě potřeby je možné dopravník snadno zasunout pod vůz. Obsluha: Příčný dopravník lze ovládat prostřednictvím palubní elektroniky Komfort z místa řidiče nebo v jeho blízkosti pomocí doplňkové mobilní řídící jednotky. Praktické: Všechny dávkovací vozy jsou v zadní části vybaveny kontrolní otvorem a pro snadný vlez je zde sklopný žebřík. 22 VarioPack MX 03/14 10/04

23 Úspěšná sklizeň Předpokladem kvalitní siláže v průjezdné silážní jámě je optimální rozvrstvení píce. Stroje MX s celokovovou nástavbou a až třemi velkými dávkovacími válci splňují tyto požadavky ve všech ohledech. Ukládají rovnoměrně píci v průjezdné silážní jámě vrstvu za vrstvou, ideálně pro následující utužování. Silný pohon: Stabilní válečkové řetězy s napínací kladkou regulovanou vinutou pružinou přenášejí plný výkon. Automatické vypínání příčkového dopravníku prostřednictvím pohybového senzoru na spodním dávkovacím válci je zárukou jistoty. Rychlejší vykládka: Pro dosažení vyšší výkonnosti se nejlépe osvědčil přímý pohon od hlavní převodovky. Přetěžovací spojka v hlavním kloubovém hřídeli je zárukou ještě rychlejší vykládky. Šetří čas a činí stroj MX ještě hospodárnějším. Trojnásobná síla: Třetí válec, jako volitelná výbava, je zárukou ještě lepšího rozvrstvení senážní hmoty na jámě. Agresivní hroty uspořádané do tvaru V rozdělují píci při vykládání rovnoměrně v celé šířce vozu. Vyšší otáčky spodního válce snižují celkovou dobu vykládky. MX 03/14 23

24 Ovládání Zcela podle přání Komfortní Přehledné Snadná obsluha CCI-ISOBUS = jeden ovládací terminál pro všechny Palubní elektronika Medium: Palubní elektronika Medium včetně ovládacího terminálu Alpha patří k základní výbavě senážních a dávkovacích vozů MX. Palubní elektronika Komfort: Palubní elektronika Komfort je kompatibilní se systémem ISOBUS. Komfortní výbava je u vozu nezbytná v případě požadavku zákazníka na volitelnou nakládací a vykládací automatiku. Load Sensing: Palubní elektronika Komfort je kompatibilní se zařízením Load Sensing. Load Sensing zajišťuje, aby olej byl dodáván pouze tehdy, když to vůz vyžaduje. Tento systém je šetrnější pro traktor a přináší úspory. 24 VarioPack MX 03/14 10/04

25 Komfort a snadná obsluha Ovládání musí sedět. Vozy KRONE MX lze vybavit zcela dle přání zákazníka. Nárazuvzdorné ovládací terminály jsou praktické, přehledné a lehce se obsluhují. Základní podsvícení ovládacích tlačítek usnadňuje noční práci se senážními a dávkovacími vozy. Terminál CCI umožňuje jeho nasazení i na stroje od jiných výrobců, které jsou kompatibilní s ISOBUS systémem. Patří k sobě: Palubní elektronika Medium Ovládací terminál Alpha Palubní elektronika Komfort Ovládací terminál Delta Ovládací terminál CCI 200 Ovládací terminál v traktoru MX 03/14 25

26 Komfortní a praktické: Nárazuvzdorné ovládací terminály jsou praktické, přehledné a lehce se obsluhují. Základní podsvícení ovládacích tlačítek usnadňuje noční práci se senážními a dávkovacími vozy. Terminál CCI umožňuje jeho nasazení i na stroje od jiných výrobců, které jsou kompatibilní s ISOBUS systémem. Elektronická váha je volitelným příslušenstvím vozu. Ovládací terminál Alpha: Ovládací terminál Alpha pro senážní a dávkovací vozy MX slouží k nastavování sběracího ústrojí, sklopné oje, příčkového dopravníku, nožů, zadního čela a pracovního reflektoru. Při dávkování je možné odečítat rychlost příčkového dopravníku z čárového grafu. Světelné diody informují o všech funkcích, až po zablokování volitelné řídící nápravy. Ovládací terminál Delta: Umožňuje řízení kompletního procesu nakládky a vykládky, provádění diagnóz, vyvolání počtu jízd a odpracovaných hodin. Osvětlený displej zobrazuje zřetelně všechny funkce. Terminal Delta kromě toho umožňuje ovládat nakládací a vykládací automatiku s automatickým blokováním řídící nápravy, příčného dopravníku, automatiku na dávkování konzervantu a zrychleného chodu příčkového dopravníku. Pomocí dvou tlačítek na levé straně vozu je možné kromě toho vyklápět a sklápět nosník nožů. 26 VarioPack MX 03/14 10/04

27 Ovládací terminál ISOBUS CCI 200: CCI 200 zahrnuje nejen funkce terminálu Alpha a Delta, ale je možné ho použít i na strojích od jiných výrobců využívajících systém ISOBUS. Barevný dotykový displej, kvalitní ovládací prvky, tlačítko Stop pro všechny elektricky řízené funkce, Task Controller pro následné zpracování zakázek a možnost práce s doplňkovým joystickem (AUX) a kamerou slouží pro nejvyšší komfort obsluhy. Rozhraní ISOBUS na traktoru: Traktory vybavené systémem ISOBUS lze snadno propojit přes rozhraní kabelem. Tato výbava zvyšuje komfort obsluhy automatického blokování řízené nápravy při couvání, nebo při překročení zadané rychlosti, např. 30 km/h. Je-li traktor vybaven terminálem ISOBUS pak je možné využít propojení. Nemá-li traktor vlastní terminál ISOBUS, je možné pracovat s ovládacím terminálem ISOBUS CCI 200. Ovládací terminál CCI 200 s AUX: Terminál doplněný o Joistick (AUX) zvyšuje komfort ovládání. Základní funkce pro ovládání stroje máte přímo v jedné ruce. Příslušné ovládací funkce se přiřadí k jednotlivým tlačítkům na řídící páce. Tlačítka jsou volně programovatelná. Volitelná váha: Elektronická váha snímá příslušné hodnoty od měřících čepů umístěných v oji a na obou stranách teandemového nebo tridemového podvozku s hydraulickým vyrovnáváním. Hmotnost vyloženého nákladu je rozdíl mezi hodnotou naloženého vozu a zbytkovou hodnotou zaznamenanou po vyložení nákladu. MX 03/14 27

28 Tandemové podvozky Bezpečně na cestách Tandemový podvozek s vlečenými nápravami: odpružený, přesně vedený, malá vzdálenost náprav Tandemový podvozek s hydraulickým vyrovnáváním: stabilní ve výkyvu, náběhově řízená zadní náprava Automatická regulace brzdné síly dle zátěže (ALB) 4 kola brzděná Vhodné pneumatiky: MX 320 Radiální pneumatiky 620/40 R D Radiální pneumatiky 710/40 R D Diagonální pneumatiky 710/ A8 Radiální pneumatiky 710/45 R D Radiální pneumatiky 710/40 R D Vhodné pneumatiky: MX Diagonální pneumatiky 710/ AB Radiální pneumatiky 710/45 R D Radiální pneumatiky 710/40 R D Radiální pneumatiky 800/45 R D Radiální pneumatiky 710/50 R D Radiální pneumatiky 750/45 R D VarioPack MX 03/14 10/04

29 To je jízda! Kdo jezdí rychle a s plným nákladem, potřebuje podvozky, které jsou příslušně vybavené a zvládnou maximální zatížení. Odpružený tandemový podvozek s vlečenými nápravami a tandemový podvozek s hydraulickým vyrovnáváním jsou skutečně robustní a poskytují nejvyšší jízdní komfort. Vedený táhly: Příslušná vlečná táhla spojující podvozek s nápravami zajišťují jeho stabilitu a snadné vlečení. Jednotlivé nápravy jsou odpružené parabolickými listovými pružinami se zavěšením na vyrovnávacích ramenech. Vlečení náprav je díky tomu stabilní nejen při průjezdu silážní jámou, ale i ostrými zatáčkami. Parabolické listové pružiny zvládají příznivé pružení celého podvozku. Hydraulické vyrovnávání: Velká kola a vysoké nástavby senážních vozů neustále zvyšují nároky na konstrukci podvozků. Náběhově řízený podvozek s hydraulickým vyrovnáváním splňuje všechny požadavky praxe. Tento podvozek poskytuje boční stabilitu při rychlé jízdě v zatáčkách i na svazích. Vaše jízda je komfortní a velmi bezpečná. Odpružený tandemový podvozek s vlečenými nápravami a jejich pov. zatížením kg (pro MX 320 GL, MX 320 GD) Povolená rychlost: 40 km/h Dvouokruhové vzduchové brzdy s ALB Rozchod: mm Rozvor: mm Připojení disku: 8-otvorů Pneumatika: Šířka: Průměr: Pneumatika: Šířka: Průměr: 620/40 R D 610 mm mm 710/40 R D 727 mm mm MX 03/14 29

30 Tandemový podvozek s hydraulickým vyrovnáváním Boční stabilita Klidná jízda Vysoká boční stabilita na svazích Minimální nebezpeční překlopení Náběhové řízení: méně jízdních stop Nižší opotřebení pneumatik Velké pneumatiky až 26.5 palce Šetrné ke strništi: Kola zadní nápravy jsou náběhově řízená. Řízení je možné zablokovat hydraulickým zámkem například při couvání nebo při průjezdu silážní jámou. Tak to funguje: Na zvlněném terénu se přepouští olej mezi předním a zadním hydraulickým válcem v uzavřeném okruhu. Pravý a levý okruh funguje odděleně a zaručuje boční stabilitu a rovnoběžné vedení podvozku a nástavby k půdním podložce. 30 VarioPack MX 03/14 10/04

31 Náběhově řízená tandemová náprava s hydraulickým vyrovnáváním a pov. zatížením na nápravu kg (MX 320 GL, MX 320 GD) Povolená rychlost: Dvouokruhové vzduchové brzdy s ALB Rozchod: Rozvor: Připojení disku: Pneumatika: Profil: Šířka: Průměr: 40 km/h mm mm 8-otvorů 620/40 R D Flotation Pro Radial 610 mm mm Náběhově řízená tandemová náprava s hydraulickým vyrovnáváním a pov. zatížením na nápravu kg (MX 320 GL, MX 320 GD, MX 350 GL, MX 350 GD) Povolená rychlost: Dvouokruhové vzduchové brzdy s ALB Rozchod: Rozvor: Připojení disku: Pneumatika: Profil: Šířka: Průměr: Pneumatika: Profil: Šířka: Průměr: Pneumatika: Profil: Šířka: Průměr: 40 km/h mm mm 10-otvorů 710/45 22,5 TL 162 A8 Flotation+ 720 mm mm 710/45 R 22,5 TL 165D Flotation Trac 725 mm mm 710/40 R 22,5 TL 162 D Flotation Pro Radial 705 mm mm Náběhově nebo nuceně řízená tandemová náprava s hydraulickým vyrovnáváním a pov. zatížením na nápravu kg (MX 350 GL, MX 350 GD) Povolená rychlost: Dvouokruhové vzduchové brzdy s ALB Rozchod: Rozvor: Připojení disku: Pneumatika: Profil: Šířka: Průměr: Pneumatika: Profil: Šířka: Průměr: Pneumatika: Profil: Šířka: Průměr: 40 km/h mm mm 10-otvorů 800/45 R26, 5 TL 174 D Flotation Pro Radial 800 mm mm 710/50 R26,5 TL 170 D Cargo X-BiB 732 mm mm 750/45 R26,5 TL 170D Flotation Trac 740 mm mm MX 03/14 31

32 Zavěšení Zcela podle přání Horní nebo spodní zavěšení Závěsná oka pro přípojnou vidlici, agrozávěs a závěsnou lištu Kulové zavěšení Horní zavěšení: Velké řádky píce zvládá velmi dobře. Vůz je připojen k závěsné vidlici traktoru. Spodní zavěšení: Závěs je schopen přenášet vyšší kolmé zatížení. Pro spodní zavěšení se využívá agrohák (Hitch), tažný čep (Piton-fix) se závěsnou lištou nebo kulový závěs. Senážní vozy MX 350 jsou standardně vybavené spodním závěsem. 32 VarioPack MX 03/14 10/04

33 Všechno je možné Různé země, příslušné zákony a pracovní podmínky vyžadují vždy optimální řešení pro danou oblast. KRONE nabízí širokou paletu závěsných zařízení, která dokonale splňují požadavky kladené na ně v tuzemsku i v zahraničí. Nabídka zahrnuje vše, od závěsného oka až po závěs s kulovou hlavou, od horního zavěšení až po spodní. 1. Komfortní připojování: Vozy MX mají sklápěcí podpěru. Pro připojení a odpojení je možné upravit výšku sklopné oje hydraulicky podle výšky tažného zařízení traktoru. Jde to rychle a jednoduše. 2. Odpružená oj: Odpružení oje prostřednictvím dusíkového akumulátoru tlaku na hydraulických válcích (volitelná výbava) umožňuje jízdu bez otřesů s maximálním jízdním komfortem Závěs s kulovou hlavou K 80 : Poskytuje maximální komfort jízdy při minimálním opotřebení. Vozy s tímto závěsem se pohybují naprosto bez cukání. 4. Tažné oko 40: Tažné oko o vnitřním průměru 40 mm se užívá pro zavěšení do tažné vidlice. 5. Tažné oko 50: Pevné nebo otočné tažné oko s vnitřním průměrem 50 mm je pro závěsný agrohák nebo tažný čep (Piton-Fix) MX 03/14 33

34 34 MX 03/14

35 Technické údaje Senážní a dávkovací vozy MX MX 320 GL MX 320 GD MX 350 GL MX 350 GD Nakládací objem (DIN 11714) cca. m³ Délka ca. mm *Celková šířka ca. mm *Celková výška ca. mm *Výška ložné plochy ca. mm Rozvor ca. mm (2.000) (2.000) Pneumatiky 620/40 R D 710/40 R D 710/ A8 710/45 R D 710/40 R D 800/45 R D 710/50 R D 750/45 R D Série volitelné volitelné volitelné volitelné Série volitelné volitelné volitelné volitelné volitelné Série volitelné volitelné volitelné volitelné volitelné Série volitelné volitelné volitelné volitelné Povolená zatížení závěsu, vzduchové brzdy při horním zavěšení při spodním zavěšení kg kg (3.000) (3.000) Povolené zatížení náprav kg (18.000) (18.000) (20.000) (20.000) Pracovní záběr sběrače mm Počet nožů max Minimální vzdálenost nožů mm Dávkovací válce 2 (3) 2 (3) Potřebný příkon cca. KW/PS 88 / / / / 125 Otáčky vývodové hřídele 1/min Load-sensing-fähig ano ano ano ano * základní výbava, odvislá od druhu pneumatik a podvozku ( ) Volitelná výbava Všechny obrázky, rozměry a hmotnosti nemusí nutně odpovídat sériové výbavě a jsou nezávazné. MX 03/14 35
