1 Kyvné servopohony SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) s ovládací jednotkou AUMATIC Ovládání Paralelní Profibus DP Modbus Foundation Fieldbus Návod k obsluze Montáž, obsluha, uvedení do provozu

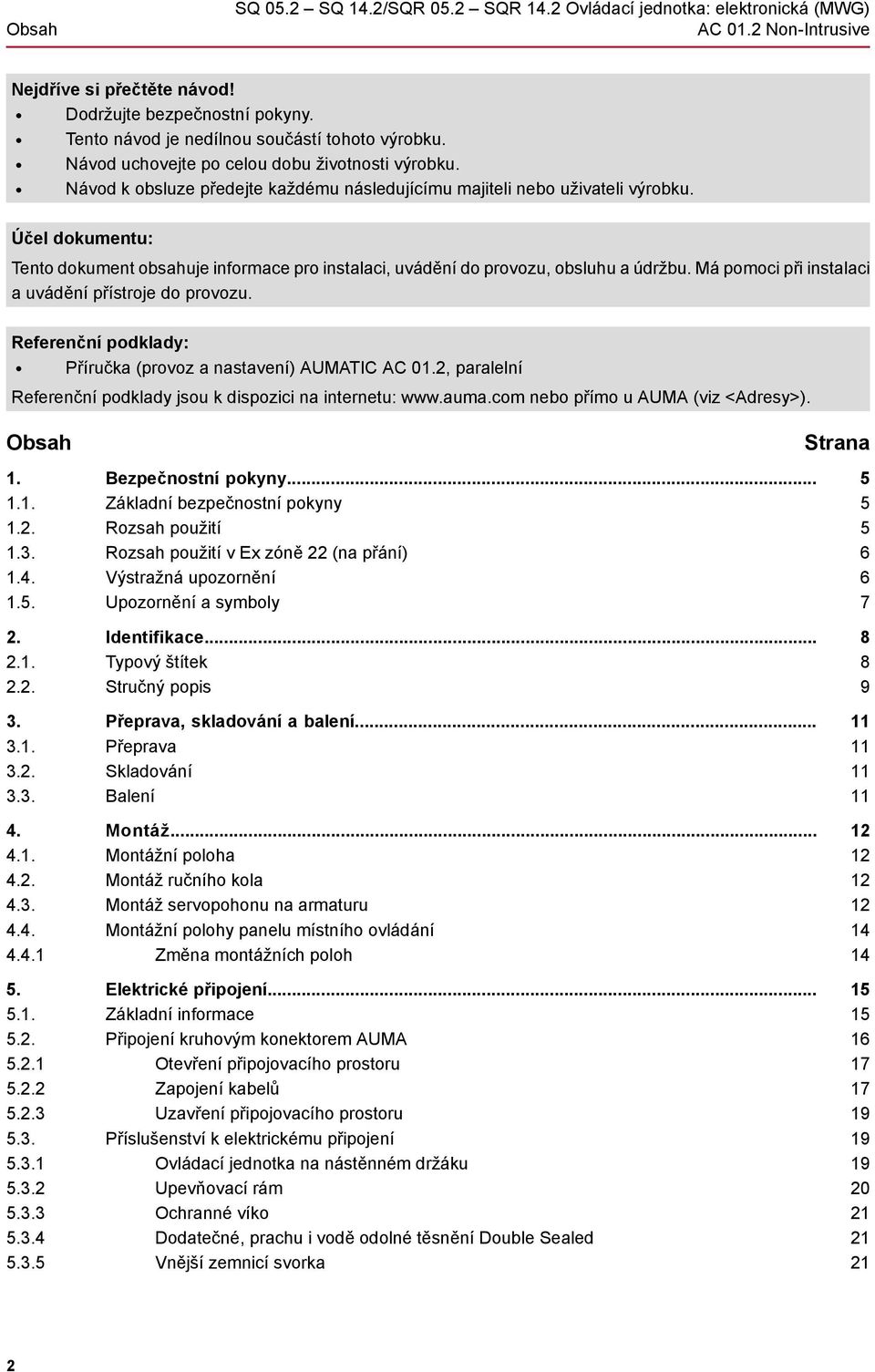

2 Obsah SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Nejdříve si přečtěte návod! Dodržujte bezpečnostní pokyny. Tento návod je nedílnou součástí tohoto výrobku. Návod uchovejte po celou dobu životnosti výrobku. Návod k obsluze předejte každému následujícímu majiteli nebo uživateli výrobku. Účel dokumentu: Tento dokument obsahuje informace pro instalaci, uvádění do provozu, obsluhu a údržbu. Má pomoci při instalaci a uvádění přístroje do provozu. Referenční podklady: Příručka (provoz a nastavení) AUMATIC AC 01.2, paralelní Referenční podklady jsou k dispozici na internetu: nebo přímo u AUMA (viz <Adresy>). Obsah Strana 1. Bezpečnostní pokyny Základní bezpečnostní pokyny Rozsah použití Rozsah použití v Ex zóně 22 (na přání) Výstražná upozornění Upozornění a symboly 7 2. Identifikace Typový štítek 2.2. Stručný popis 3. Přeprava, skladování a balení Přeprava 3.2. Skladování 3.3. Balení 4. Montáž Montážní poloha 4.2. Montáž ručního kola 4.3. Montáž servopohonu na armaturu 4.4. Montážní polohy panelu místního ovládání Změna montážních poloh 5. Elektrické připojení Základní informace 5.2. Připojení kruhovým konektorem AUMA Otevření připojovacího prostoru Zapojení kabelů Uzavření připojovacího prostoru 5.3. Příslušenství k elektrickému připojení Ovládací jednotka na nástěnném držáku Upevňovací rám Ochranné víko Dodatečné, prachu i vodě odolné těsnění Double Sealed Vnější zemnicí svorka

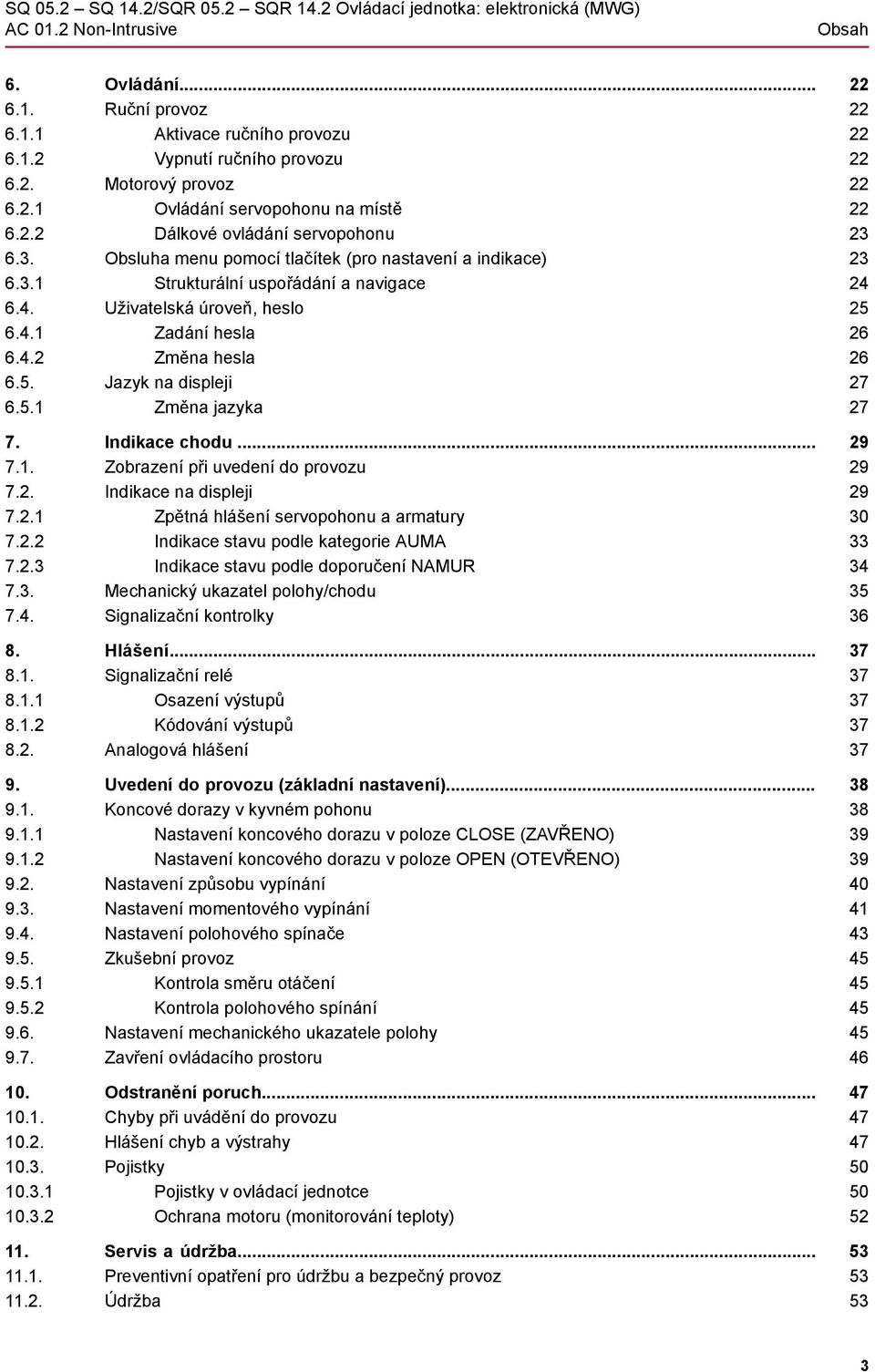

3 Obsah 6. Ovládání Ruční provoz Aktivace ručního provozu Vypnutí ručního provozu 6.2. Motorový provoz Ovládání servopohonu na místě Dálkové ovládání servopohonu 6.3. Obsluha menu pomocí tlačítek (pro nastavení a indikace) Strukturální uspořádání a navigace 6.4. Uživatelská úroveň, heslo Zadání hesla Změna hesla 6.5. Jazyk na displeji Změna jazyka 7. Indikace chodu Zobrazení při uvedení do provozu 7.2. Indikace na displeji Zpětná hlášení servopohonu a armatury Indikace stavu podle kategorie AUMA Indikace stavu podle doporučení NAMUR 7.3. Mechanický ukazatel polohy/chodu 7.4. Signalizační kontrolky 8. Hlášení Signalizační relé Osazení výstupů Kódování výstupů 8.2. Analogová hlášení 9. Uvedení do provozu (základní nastavení) Koncové dorazy v kyvném pohonu Nastavení koncového dorazu v poloze CLOSE (ZAVŘENO) Nastavení koncového dorazu v poloze OPEN (OTEVŘENO) 9.2. Nastavení způsobu vypínání 9.3. Nastavení momentového vypínání 9.4. Nastavení polohového spínače 9.5. Zkušební provoz Kontrola směru otáčení Kontrola polohového spínání 9.6. Nastavení mechanického ukazatele polohy 9.7. Zavření ovládacího prostoru 10. Odstranění poruch Chyby při uvádění do provozu Hlášení chyb a výstrahy Pojistky Pojistky v ovládací jednotce Ochrana motoru (monitorování teploty) 11. Servis a údržba Preventivní opatření pro údržbu a bezpečný provoz Údržba

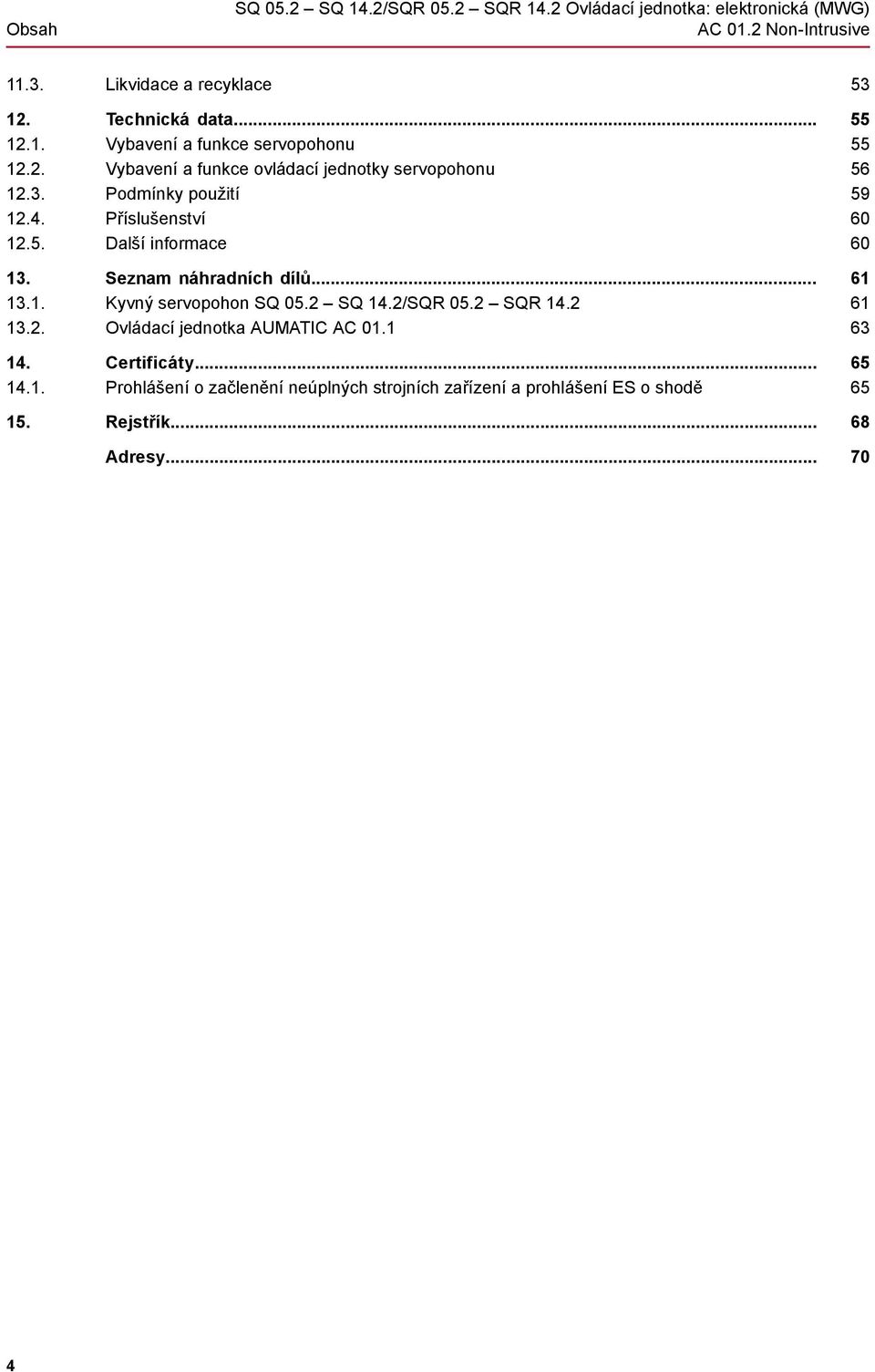

4 Obsah SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Likvidace a recyklace 12. Technická data Vybavení a funkce servopohonu Vybavení a funkce ovládací jednotky servopohonu Podmínky použití Příslušenství Další informace 13. Seznam náhradních dílů Kyvný servopohon SQ 05.2 SQ 14.2/SQR 05.2 SQR Ovládací jednotka AUMATIC AC Certificáty Prohlášení o začlenění neúplných strojních zařízení a prohlášení ES o shodě 15. Rejstřík... Adresy

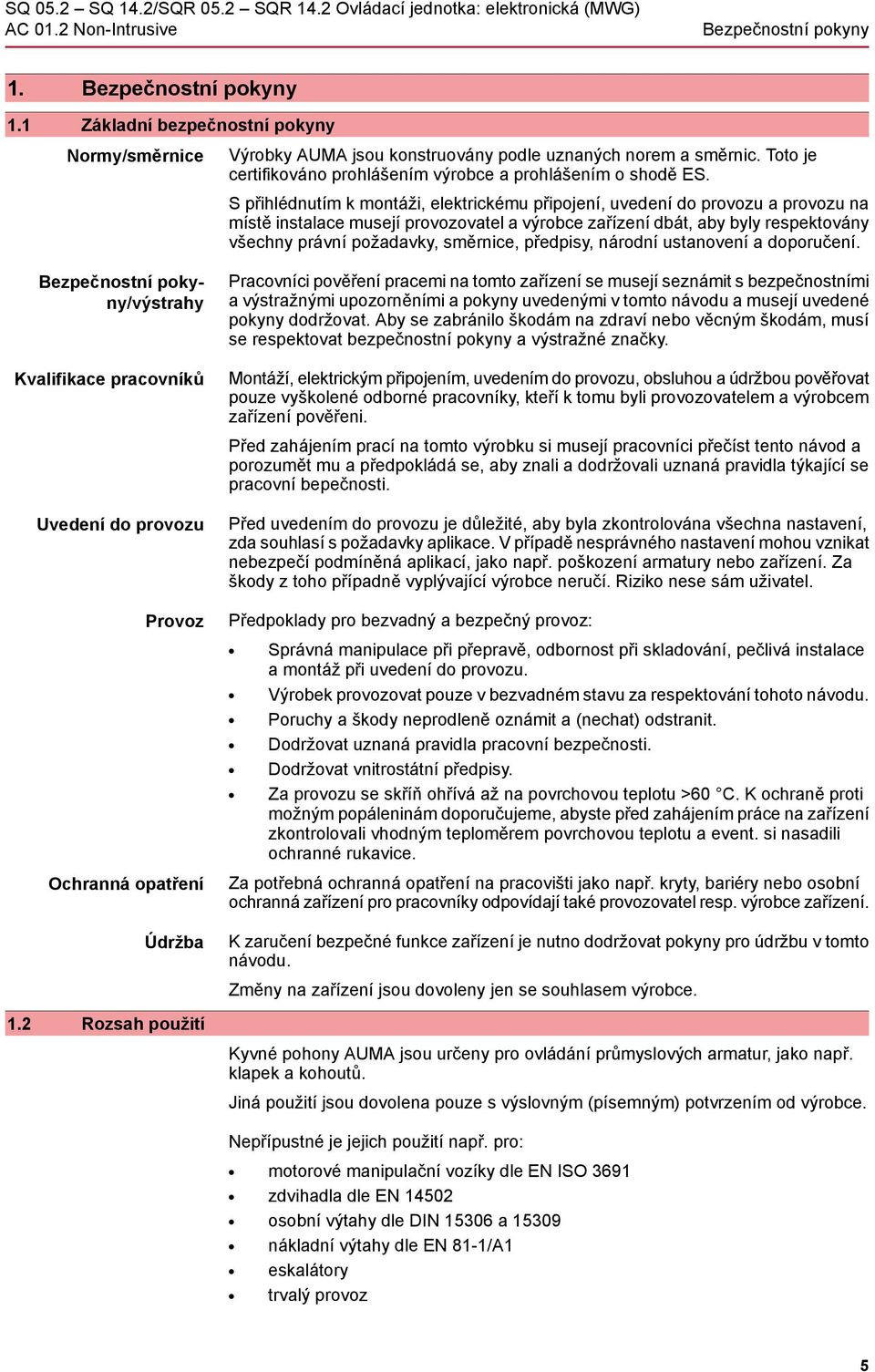

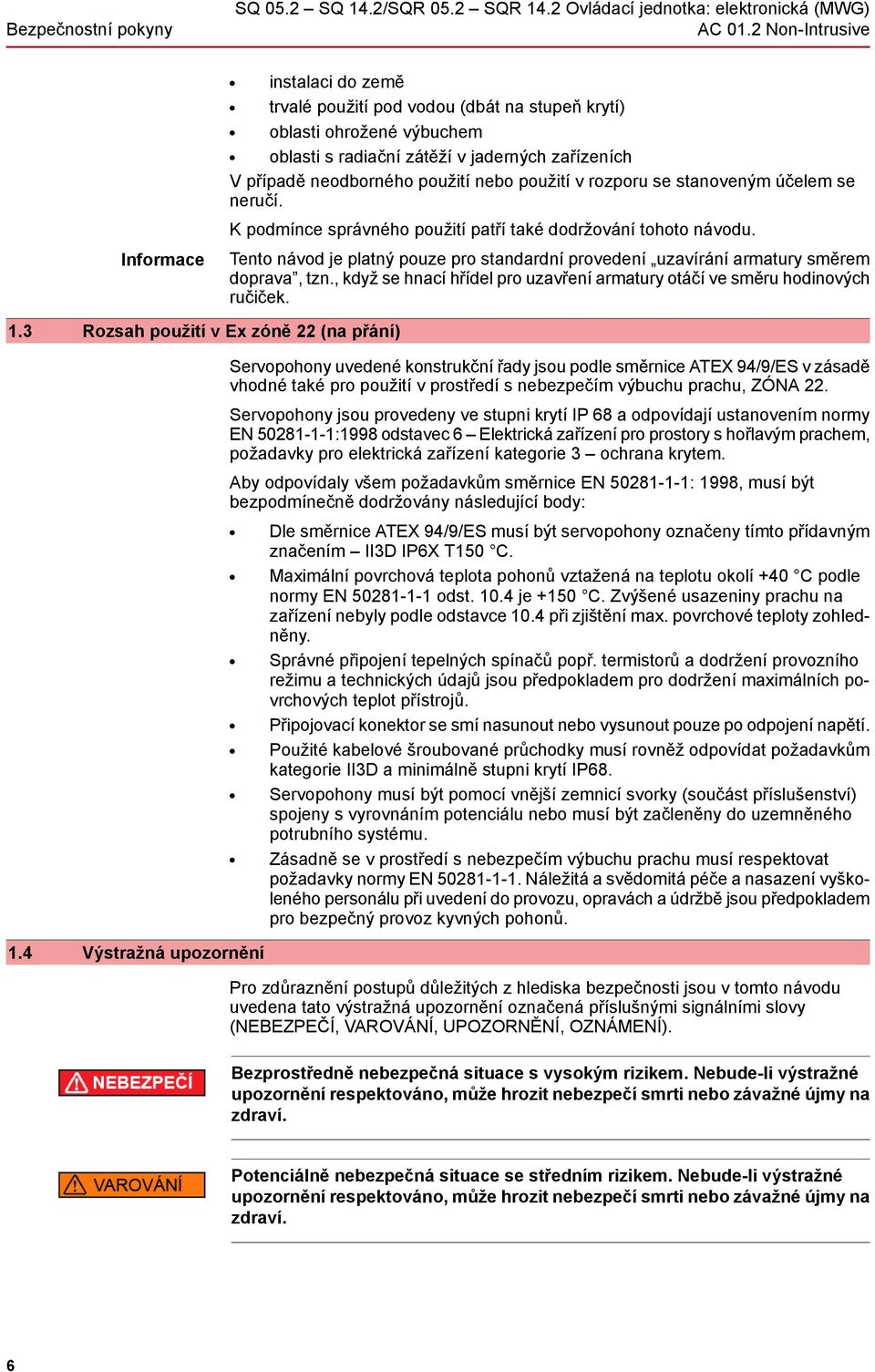

5 Bezpečnostní pokyny 1. Bezpečnostní pokyny 1.1 Základní bezpečnostní pokyny Normy/směrnice Výrobky AUMA jsou konstruovány podle uznaných norem a směrnic. Toto je certifikováno prohlášením výrobce a prohlášením o shodě ES. S přihlédnutím k montáži, elektrickému připojení, uvedení do provozu a provozu na místě instalace musejí provozovatel a výrobce zařízení dbát, aby byly respektovány všechny právní požadavky, směrnice, předpisy, národní ustanovení a doporučení. Bezpečnostní pokyny/výstrahy Kvalifikace pracovníků Pracovníci pověření pracemi na tomto zařízení se musejí seznámit s bezpečnostními a výstražnými upozorněními a pokyny uvedenými v tomto návodu a musejí uvedené pokyny dodržovat. Aby se zabránilo škodám na zdraví nebo věcným škodám, musí se respektovat bezpečnostní pokyny a výstražné značky. Montáží, elektrickým připojením, uvedením do provozu, obsluhou a údržbou pověřovat pouze vyškolené odborné pracovníky, kteří k tomu byli provozovatelem a výrobcem zařízení pověřeni. Před zahájením prací na tomto výrobku si musejí pracovníci přečíst tento návod a porozumět mu a předpokládá se, aby znali a dodržovali uznaná pravidla týkající se pracovní bepečnosti. Uvedení do provozu Provoz Před uvedením do provozu je důležité, aby byla zkontrolována všechna nastavení, zda souhlasí s požadavky aplikace. V případě nesprávného nastavení mohou vznikat nebezpečí podmíněná aplikací, jako např. poškození armatury nebo zařízení. Za škody z toho případně vyplývající výrobce neručí. Riziko nese sám uživatel. Předpoklady pro bezvadný a bezpečný provoz: Správná manipulace při přepravě, odbornost při skladování, pečlivá instalace a montáž při uvedení do provozu. Výrobek provozovat pouze v bezvadném stavu za respektování tohoto návodu. Poruchy a škody neprodleně oznámit a (nechat) odstranit. Dodržovat uznaná pravidla pracovní bezpečnosti. Dodržovat vnitrostátní předpisy. Za provozu se skříň ohřívá až na povrchovou teplotu >60 C. K ochraně proti možným popáleninám doporučujeme, abyste před zahájením práce na zařízení zkontrolovali vhodným teploměrem povrchovou teplotu a event. si nasadili ochranné rukavice. Ochranná opatření Údržba Za potřebná ochranná opatření na pracovišti jako např. kryty, bariéry nebo osobní ochranná zařízení pro pracovníky odpovídají také provozovatel resp. výrobce zařízení. K zaručení bezpečné funkce zařízení je nutno dodržovat pokyny pro údržbu v tomto návodu. Změny na zařízení jsou dovoleny jen se souhlasem výrobce. 1.2 Rozsah použití Kyvné pohony AUMA jsou určeny pro ovládání průmyslových armatur, jako např. klapek a kohoutů. Jiná použití jsou dovolena pouze s výslovným (písemným) potvrzením od výrobce. Nepřípustné je jejich použití např. pro: motorové manipulační vozíky dle EN ISO 3691 zdvihadla dle EN osobní výtahy dle DIN a nákladní výtahy dle EN 81-1/A1 eskalátory trvalý provoz 5

6 Bezpečnostní pokyny SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Informace instalaci do země trvalé použití pod vodou (dbát na stupeň krytí) oblasti ohrožené výbuchem oblasti s radiační zátěží v jaderných zařízeních V případě neodborného použití nebo použití v rozporu se stanoveným účelem se neručí. K podmínce správného použití patří také dodržování tohoto návodu. Tento návod je platný pouze pro standardní provedení uzavírání armatury směrem doprava, tzn., když se hnací hřídel pro uzavření armatury otáčí ve směru hodinových ručiček. 1.3 Rozsah použití v Ex zóně 22 (na přání) 1.4 Výstražná upozornění Servopohony uvedené konstrukční řady jsou podle směrnice ATEX 94/9/ES v zásadě vhodné také pro použití v prostředí s nebezpečím výbuchu prachu, ZÓNA 22. Servopohony jsou provedeny ve stupni krytí IP 68 a odpovídají ustanovením normy EN :1998 odstavec 6 Elektrická zařízení pro prostory s hořlavým prachem, požadavky pro elektrická zařízení kategorie 3 ochrana krytem. Aby odpovídaly všem požadavkům směrnice EN : 1998, musí být bezpodmínečně dodržovány následující body: Dle směrnice ATEX 94/9/ES musí být servopohony označeny tímto přídavným značením II3D IP6X T150 C. Maximální povrchová teplota pohonů vztažená na teplotu okolí +40 C podle normy EN odst je +150 C. Zvýšené usazeniny prachu na zařízení nebyly podle odstavce 10.4 při zjištění max. povrchové teploty zohledněny. Správné připojení tepelných spínačů popř. termistorů a dodržení provozního režimu a technických údajů jsou předpokladem pro dodržení maximálních povrchových teplot přístrojů. Připojovací konektor se smí nasunout nebo vysunout pouze po odpojení napětí. Použité kabelové šroubované průchodky musí rovněž odpovídat požadavkům kategorie II3D a minimálně stupni krytí IP68. Servopohony musí být pomocí vnější zemnicí svorky (součást příslušenství) spojeny s vyrovnáním potenciálu nebo musí být začleněny do uzemněného potrubního systému. Zásadně se v prostředí s nebezpečím výbuchu prachu musí respektovat požadavky normy EN Náležitá a svědomitá péče a nasazení vyškoleného personálu při uvedení do provozu, opravách a údržbě jsou předpokladem pro bezpečný provoz kyvných pohonů. Pro zdůraznění postupů důležitých z hlediska bezpečnosti jsou v tomto návodu uvedena tato výstražná upozornění označená příslušnými signálními slovy (NEBEZPEČÍ, VAROVÁNÍ, UPOZORNĚNÍ, OZNÁMENÍ). Bezprostředně nebezpečná situace s vysokým rizikem. Nebude-li výstražné upozornění respektováno, může hrozit nebezpečí smrti nebo závažné újmy na zdraví. Potenciálně nebezpečná situace se středním rizikem. Nebude-li výstražné upozornění respektováno, může hrozit nebezpečí smrti nebo závažné újmy na zdraví. 6

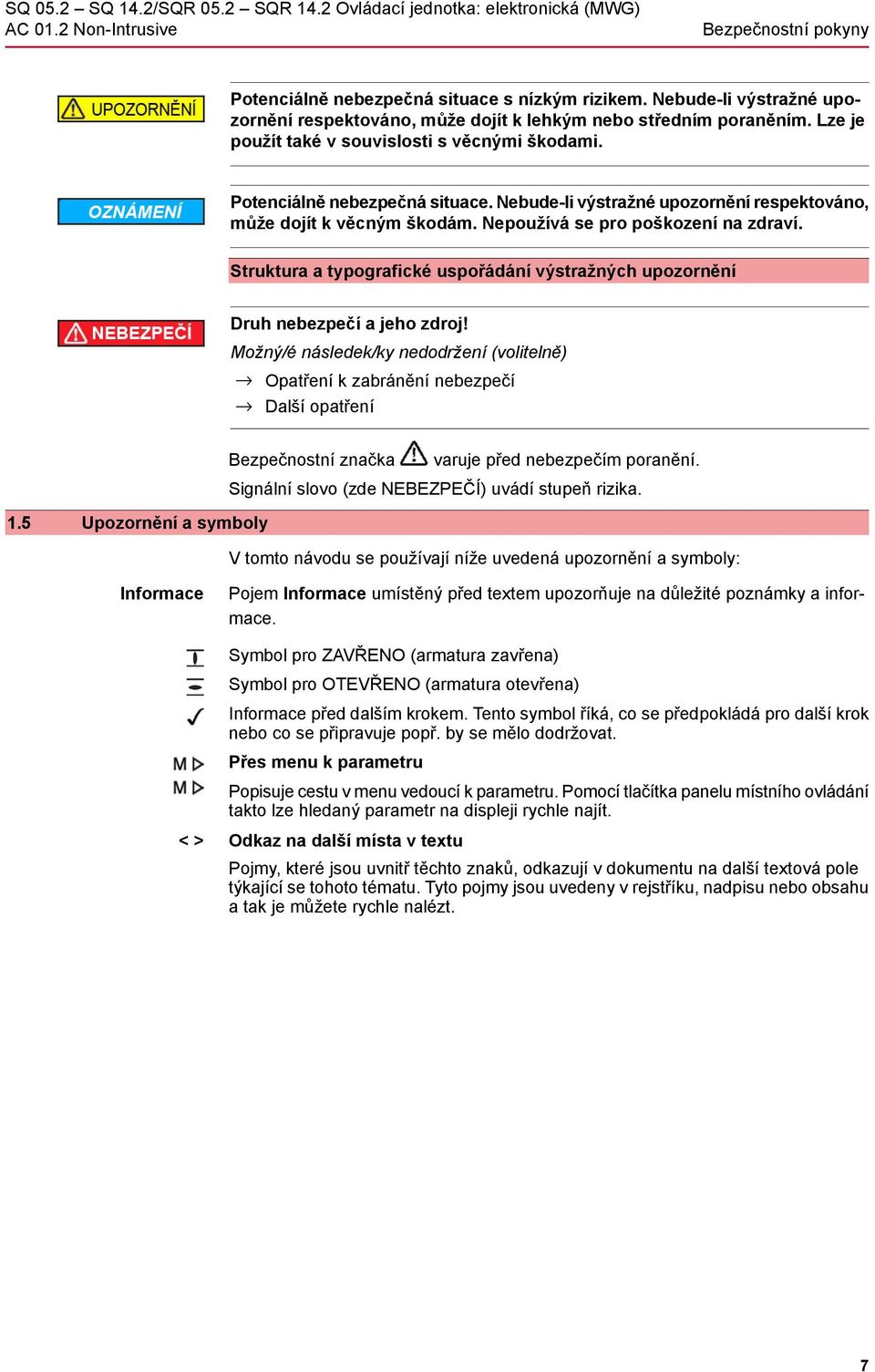

7 Bezpečnostní pokyny Potenciálně nebezpečná situace s nízkým rizikem. Nebude-li výstražné upozornění respektováno, může dojít k lehkým nebo středním poraněním. Lze je použít také v souvislosti s věcnými škodami. Potenciálně nebezpečná situace. Nebude-li výstražné upozornění respektováno, může dojít k věcným škodám. Nepoužívá se pro poškození na zdraví. Struktura a typografické uspořádání výstražných upozornění Druh nebezpečí a jeho zdroj! Možný/é následek/ky nedodržení (volitelně) Opatření k zabránění nebezpečí Další opatření Bezpečnostní značka varuje před nebezpečím poranění. 1.5 Upozornění a symboly Signální slovo (zde NEBEZPEČÍ) uvádí stupeň rizika. V tomto návodu se používají níže uvedená upozornění a symboly: Informace Pojem Informace umístěný před textem upozorňuje na důležité poznámky a informace. Symbol pro ZAVŘENO (armatura zavřena) Symbol pro OTEVŘENO (armatura otevřena) Informace před dalším krokem. Tento symbol říká, co se předpokládá pro další krok nebo co se připravuje popř. by se mělo dodržovat. Přes menu k parametru Popisuje cestu v menu vedoucí k parametru. Pomocí tlačítka panelu místního ovládání takto lze hledaný parametr na displeji rychle najít. < > Odkaz na další místa v textu Pojmy, které jsou uvnitř těchto znaků, odkazují v dokumentu na další textová pole týkající se tohoto tématu. Tyto pojmy jsou uvedeny v rejstříku, nadpisu nebo obsahu a tak je můžete rychle nalézt. 7

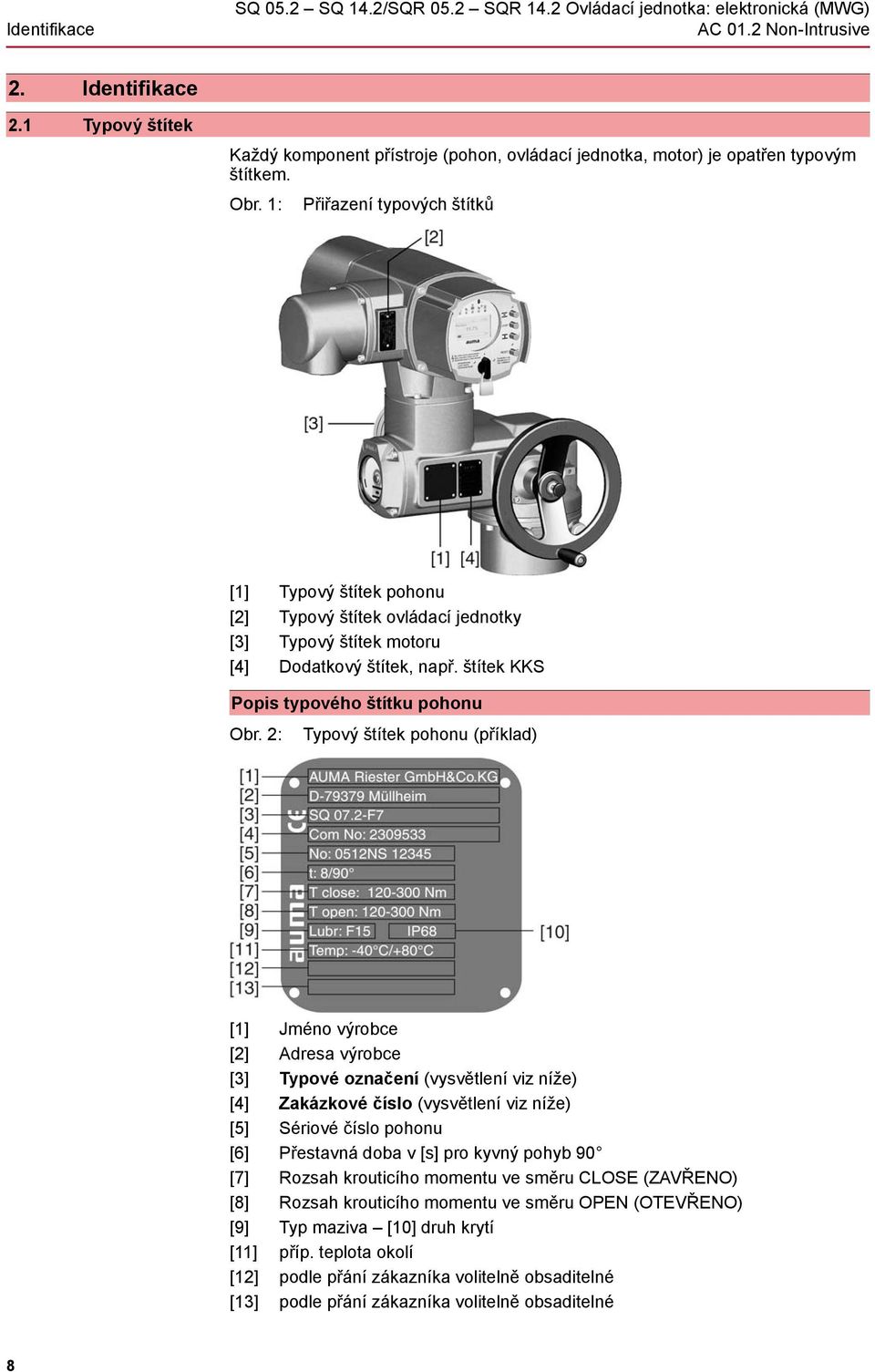

8 Identifikace SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 2. Identifikace 2.1 Typový štítek Každý komponent přístroje (pohon, ovládací jednotka, motor) je opatřen typovým štítkem. Obr. 1: Přiřazení typových štítků [1] Typový štítek pohonu [2] Typový štítek ovládací jednotky [3] Typový štítek motoru [4] Dodatkový štítek, např. štítek KKS Popis typového štítku pohonu Obr. 2: Typový štítek pohonu (příklad) [1] Jméno výrobce [2] Adresa výrobce [3] Typové označení (vysvětlení viz níže) [4] Zakázkové číslo (vysvětlení viz níže) [5] Sériové číslo pohonu [6] Přestavná doba v [s] pro kyvný pohyb 90 [7] Rozsah krouticího momentu ve směru CLOSE (ZAVŘENO) [8] Rozsah krouticího momentu ve směru OPEN (OTEVŘENO) [9] Typ maziva [10] druh krytí [11] příp. teplota okolí [12] podle přání zákazníka volitelně obsaditelné [13] podle přání zákazníka volitelně obsaditelné 8

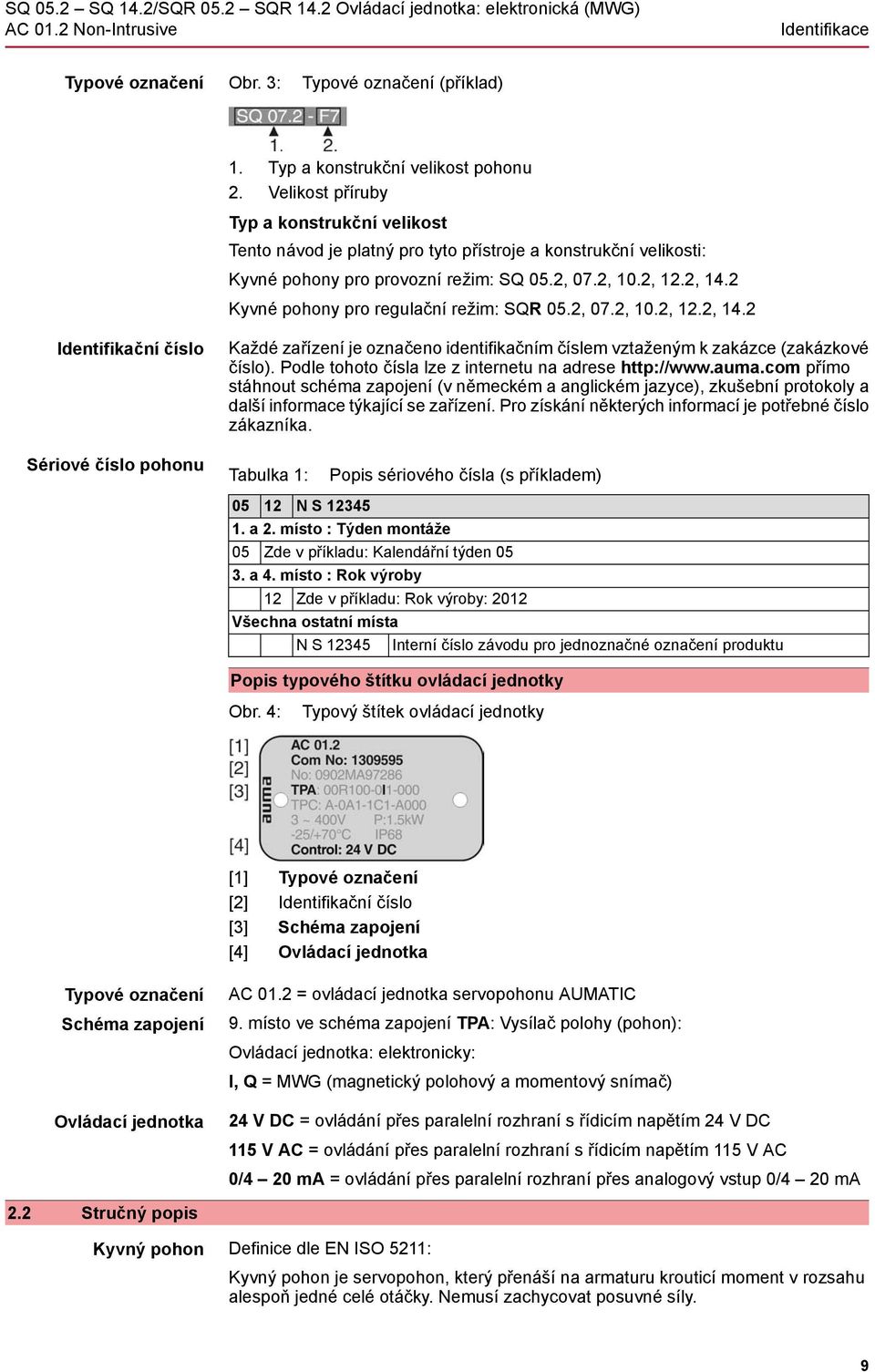

9 Identifikace Typové označení Obr. 3: Typové označení (příklad) 1. Typ a konstrukční velikost pohonu 2. Velikost příruby Typ a konstrukční velikost Tento návod je platný pro tyto přístroje a konstrukční velikosti: Kyvné pohony pro provozní režim: SQ 05.2, 07.2, 10.2, 12.2, 14.2 Kyvné pohony pro regulační režim: SQR 05.2, 07.2, 10.2, 12.2, 14.2 Identifikační číslo Každé zařízení je označeno identifikačním číslem vztaženým k zakázce (zakázkové číslo). Podle tohoto čísla lze z internetu na adrese přímo stáhnout schéma zapojení (v německém a anglickém jazyce), zkušební protokoly a další informace týkající se zařízení. Pro získání některých informací je potřebné číslo zákazníka. Sériové číslo pohonu Tabulka 1: Popis sériového čísla (s příkladem) N S a 2. místo : Týden montáže 05 Zde v příkladu: Kalendářní týden a 4. místo : Rok výroby 12 Zde v příkladu: Rok výroby: 2012 Všechna ostatní místa N S Interní číslo závodu pro jednoznačné označení produktu Popis typového štítku ovládací jednotky Obr. 4: Typový štítek ovládací jednotky [1] Typové označení [2] Identifikační číslo [3] Schéma zapojení [4] Ovládací jednotka Typové označení Schéma zapojení Ovládací jednotka AC 01.2 = ovládací jednotka servopohonu AUMATIC 9. místo ve schéma zapojení TPA: Vysílač polohy (pohon): Ovládací jednotka: elektronicky: I, Q = MWG (magnetický polohový a momentový snímač) 24 V DC = ovládání přes paralelní rozhraní s řídicím napětím 24 V DC 115 V AC = ovládání přes paralelní rozhraní s řídicím napětím 115 V AC 0/4 20 ma = ovládání přes paralelní rozhraní přes analogový vstup 0/4 20 ma 2.2 Stručný popis Kyvný pohon Definice dle EN ISO 5211: Kyvný pohon je servopohon, který přenáší na armaturu krouticí moment v rozsahu alespoň jedné celé otáčky. Nemusí zachycovat posuvné síly. 9

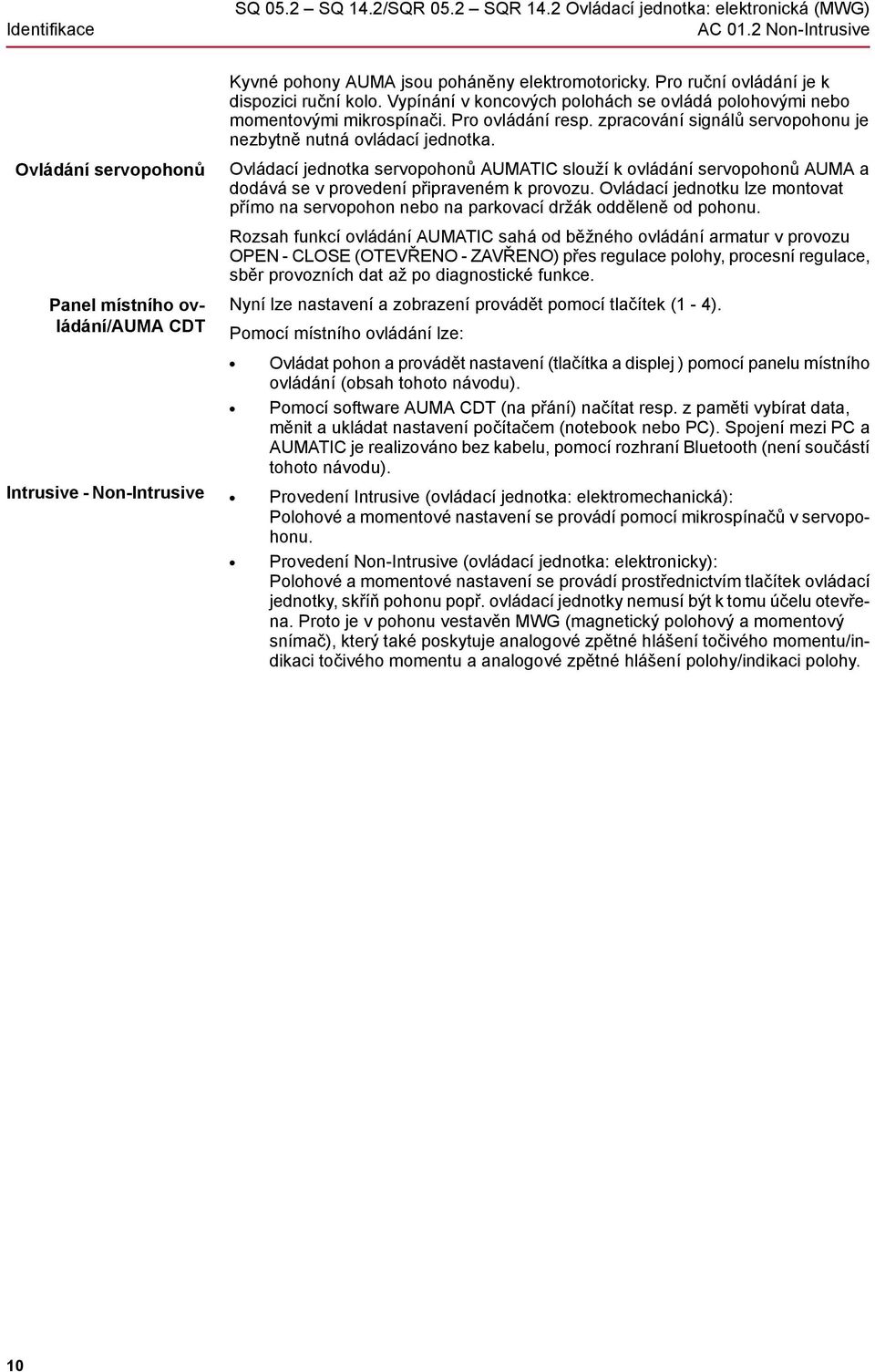

10 Identifikace SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Ovládání servopohonů Panel místního ovládání/auma CDT Kyvné pohony AUMA jsou poháněny elektromotoricky. Pro ruční ovládání je k dispozici ruční kolo. Vypínání v koncových polohách se ovládá polohovými nebo momentovými mikrospínači. Pro ovládání resp. zpracování signálů servopohonu je nezbytně nutná ovládací jednotka. Ovládací jednotka servopohonů AUMATIC slouží k ovládání servopohonů AUMA a dodává se v provedení připraveném k provozu. Ovládací jednotku lze montovat přímo na servopohon nebo na parkovací držák odděleně od pohonu. Rozsah funkcí ovládání AUMATIC sahá od běžného ovládání armatur v provozu OPEN - CLOSE (OTEVŘENO - ZAVŘENO) přes regulace polohy, procesní regulace, sběr provozních dat až po diagnostické funkce. Nyní lze nastavení a zobrazení provádět pomocí tlačítek (1-4). Pomocí místního ovládání lze: Ovládat pohon a provádět nastavení (tlačítka a displej ) pomocí panelu místního ovládání (obsah tohoto návodu). Pomocí software AUMA CDT (na přání) načítat resp. z paměti vybírat data, měnit a ukládat nastavení počítačem (notebook nebo PC). Spojení mezi PC a AUMATIC je realizováno bez kabelu, pomocí rozhraní Bluetooth (není součástí tohoto návodu). Intrusive - Non-Intrusive Provedení Intrusive (ovládací jednotka: elektromechanická): Polohové a momentové nastavení se provádí pomocí mikrospínačů v servopohonu. Provedení Non-Intrusive (ovládací jednotka: elektronicky): Polohové a momentové nastavení se provádí prostřednictvím tlačítek ovládací jednotky, skříň pohonu popř. ovládací jednotky nemusí být k tomu účelu otevřena. Proto je v pohonu vestavěn MWG (magnetický polohový a momentový snímač), který také poskytuje analogové zpětné hlášení točivého momentu/indikaci točivého momentu a analogové zpětné hlášení polohy/indikaci polohy. 10

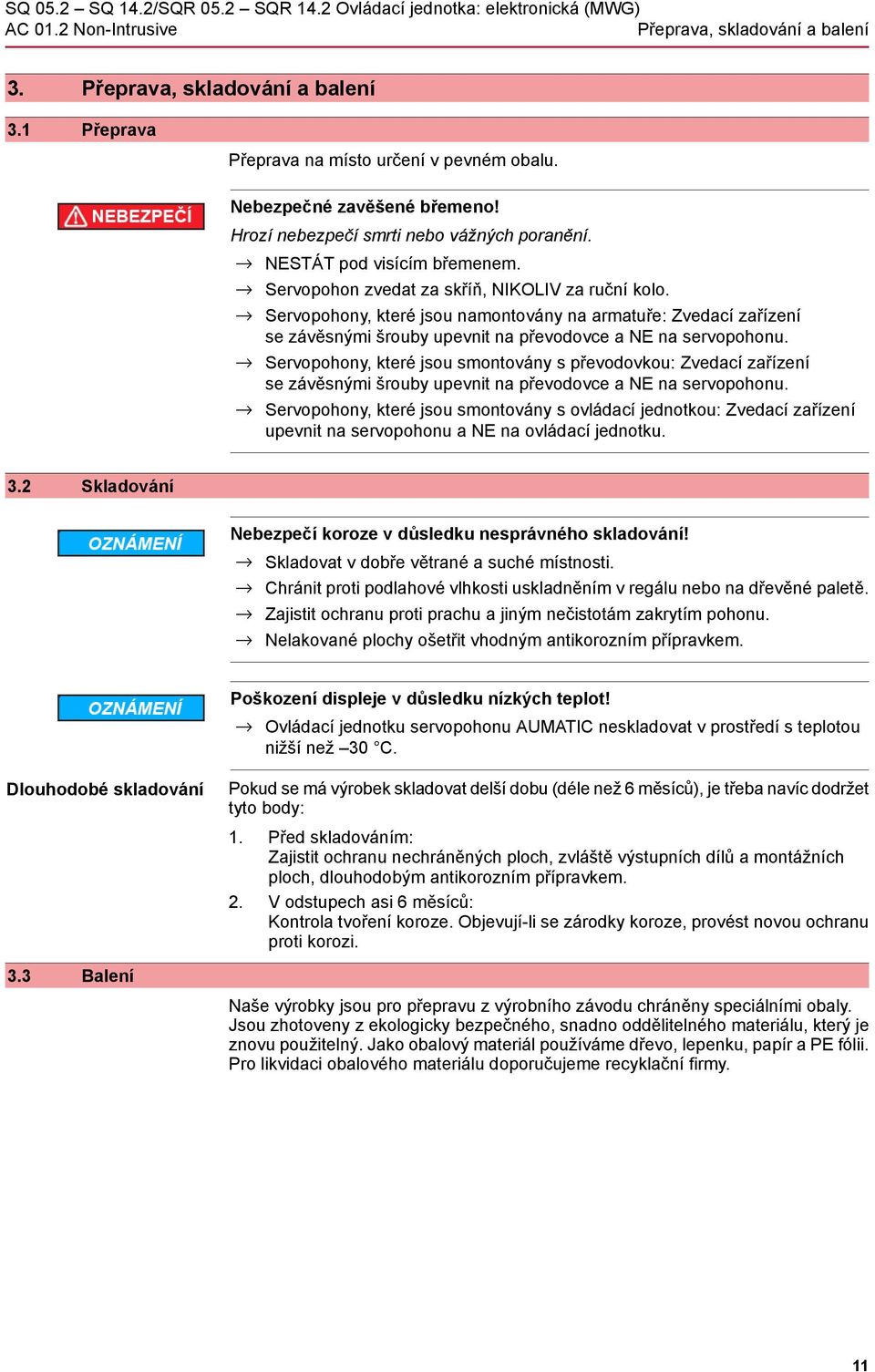

11 Přeprava, skladování a balení 3. Přeprava, skladování a balení 3.1 Přeprava Přeprava na místo určení v pevném obalu. Nebezpečné zavěšené břemeno! Hrozí nebezpečí smrti nebo vážných poranění. NESTÁT pod visícím břemenem. Servopohon zvedat za skříň, NIKOLIV za ruční kolo. Servopohony, které jsou namontovány na armatuře: Zvedací zařízení se závěsnými šrouby upevnit na převodovce a NE na servopohonu. Servopohony, které jsou smontovány s převodovkou: Zvedací zařízení se závěsnými šrouby upevnit na převodovce a NE na servopohonu. Servopohony, které jsou smontovány s ovládací jednotkou: Zvedací zařízení upevnit na servopohonu a NE na ovládací jednotku. 3.2 Skladování Nebezpečí koroze v důsledku nesprávného skladování! Skladovat v dobře větrané a suché místnosti. Chránit proti podlahové vlhkosti uskladněním v regálu nebo na dřevěné paletě. Zajistit ochranu proti prachu a jiným nečistotám zakrytím pohonu. Nelakované plochy ošetřit vhodným antikorozním přípravkem. Poškození displeje v důsledku nízkých teplot! Ovládací jednotku servopohonu AUMATIC neskladovat v prostředí s teplotou nižší než 30 C. Dlouhodobé skladování Pokud se má výrobek skladovat delší dobu (déle než 6 měsíců), je třeba navíc dodržet tyto body: 1. Před skladováním: Zajistit ochranu nechráněných ploch, zvláště výstupních dílů a montážních ploch, dlouhodobým antikorozním přípravkem. 2. V odstupech asi 6 měsíců: Kontrola tvoření koroze. Objevují-li se zárodky koroze, provést novou ochranu proti korozi. 3.3 Balení Naše výrobky jsou pro přepravu z výrobního závodu chráněny speciálními obaly. Jsou zhotoveny z ekologicky bezpečného, snadno oddělitelného materiálu, který je znovu použitelný. Jako obalový materiál používáme dřevo, lepenku, papír a PE fólii. Pro likvidaci obalového materiálu doporučujeme recyklační firmy. 11

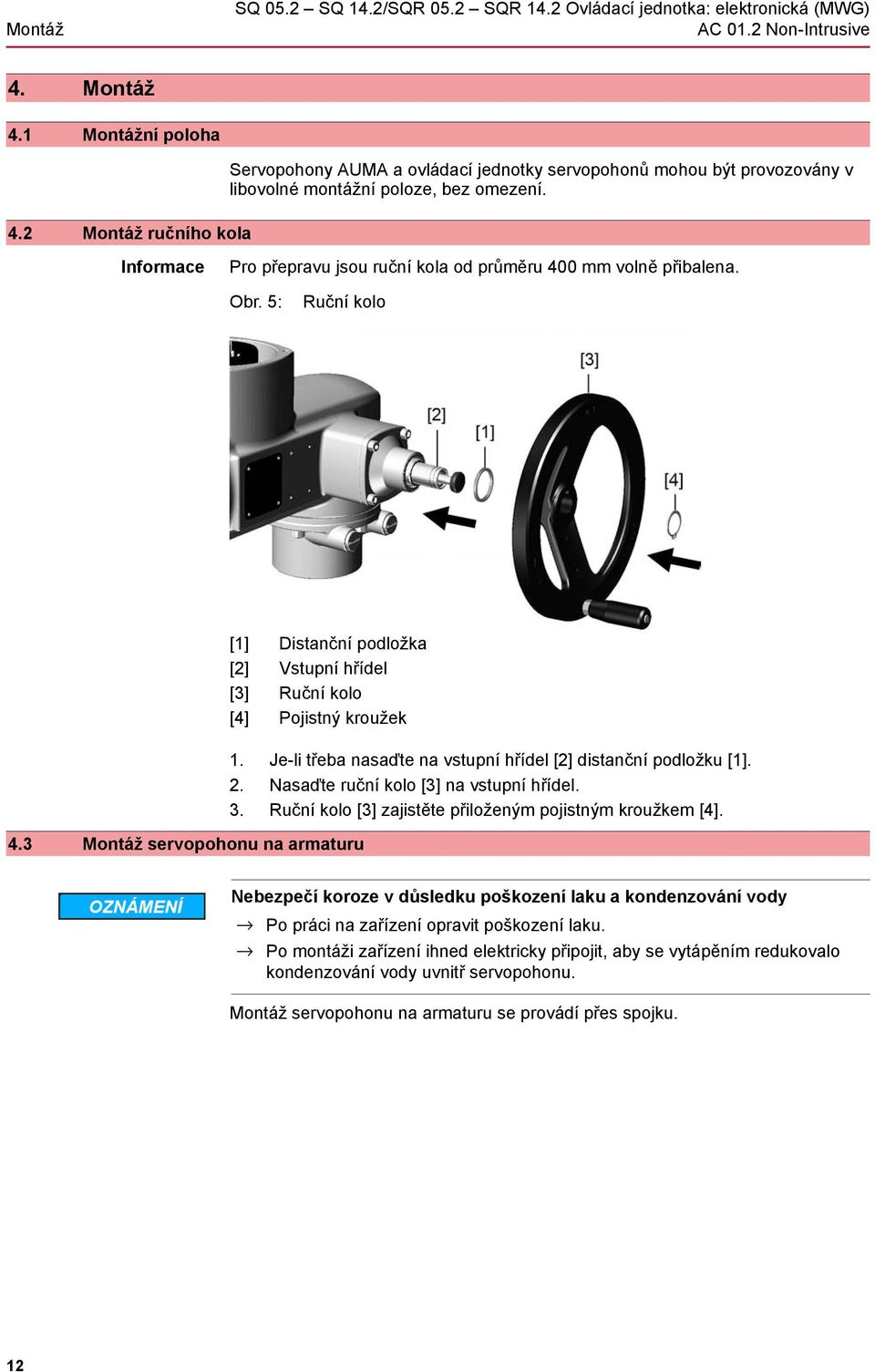

12 Montáž SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 4. Montáž 4.1 Montážní poloha 4.2 Montáž ručního kola Servopohony AUMA a ovládací jednotky servopohonů mohou být provozovány v libovolné montážní poloze, bez omezení. Informace Pro přepravu jsou ruční kola od průměru 400 mm volně přibalena. Obr. 5: Ruční kolo [1] Distanční podložka [2] Vstupní hřídel [3] Ruční kolo [4] Pojistný kroužek 4.3 Montáž servopohonu na armaturu 1. Je-li třeba nasaďte na vstupní hřídel [2] distanční podložku [1]. 2. Nasaďte ruční kolo [3] na vstupní hřídel. 3. Ruční kolo [3] zajistěte přiloženým pojistným kroužkem [4]. Nebezpečí koroze v důsledku poškození laku a kondenzování vody Po práci na zařízení opravit poškození laku. Po montáži zařízení ihned elektricky připojit, aby se vytápěním redukovalo kondenzování vody uvnitř servopohonu. Montáž servopohonu na armaturu se provádí přes spojku. 12

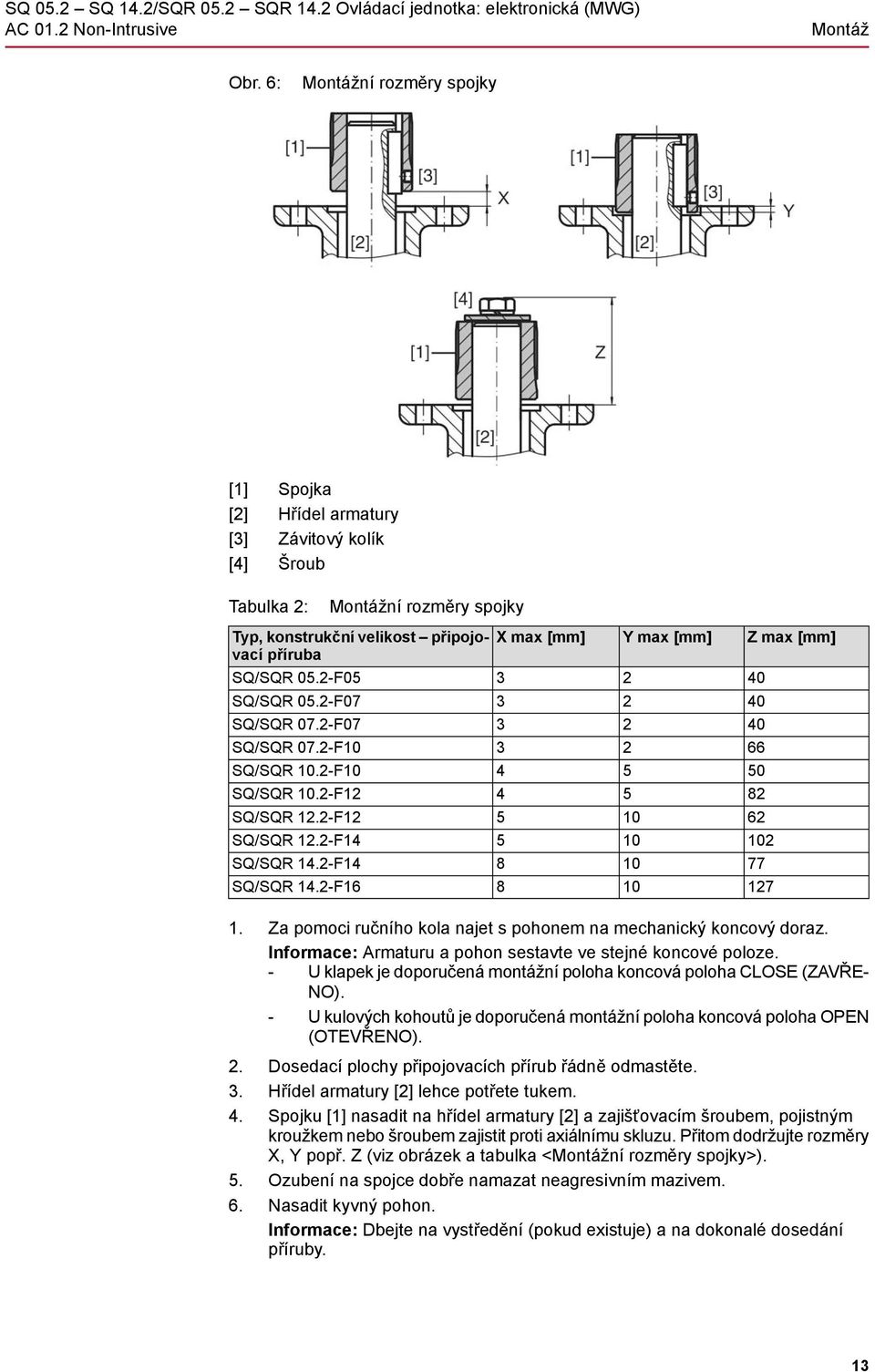

13 Montáž Obr. 6: Montážní rozměry spojky [1] Spojka [2] Hřídel armatury [3] Závitový kolík [4] Šroub Tabulka 2: Montážní rozměry spojky Typ, konstrukční velikost připojovací příruba X max [mm] Y max [mm] Z max [mm] SQ/SQR 05.2-F SQ/SQR 05.2-F SQ/SQR 07.2-F SQ/SQR 07.2-F SQ/SQR 10.2-F SQ/SQR 10.2-F SQ/SQR 12.2-F SQ/SQR 12.2-F SQ/SQR 14.2-F SQ/SQR 14.2-F Za pomoci ručního kola najet s pohonem na mechanický koncový doraz. Informace: Armaturu a pohon sestavte ve stejné koncové poloze. - U klapek je doporučená montážní poloha koncová poloha CLOSE (ZAVŘE- NO). - U kulových kohoutů je doporučená montážní poloha koncová poloha OPEN (OTEVŘENO). 2. Dosedací plochy připojovacích přírub řádně odmastěte. 3. Hřídel armatury [2] lehce potřete tukem. 4. Spojku [1] nasadit na hřídel armatury [2] a zajišťovacím šroubem, pojistným kroužkem nebo šroubem zajistit proti axiálnímu skluzu. Přitom dodržujte rozměry X, Y popř. Z (viz obrázek a tabulka <Montážní rozměry spojky>). 5. Ozubení na spojce dobře namazat neagresivním mazivem. 6. Nasadit kyvný pohon. Informace: Dbejte na vystředění (pokud existuje) a na dokonalé dosedání příruby. 13

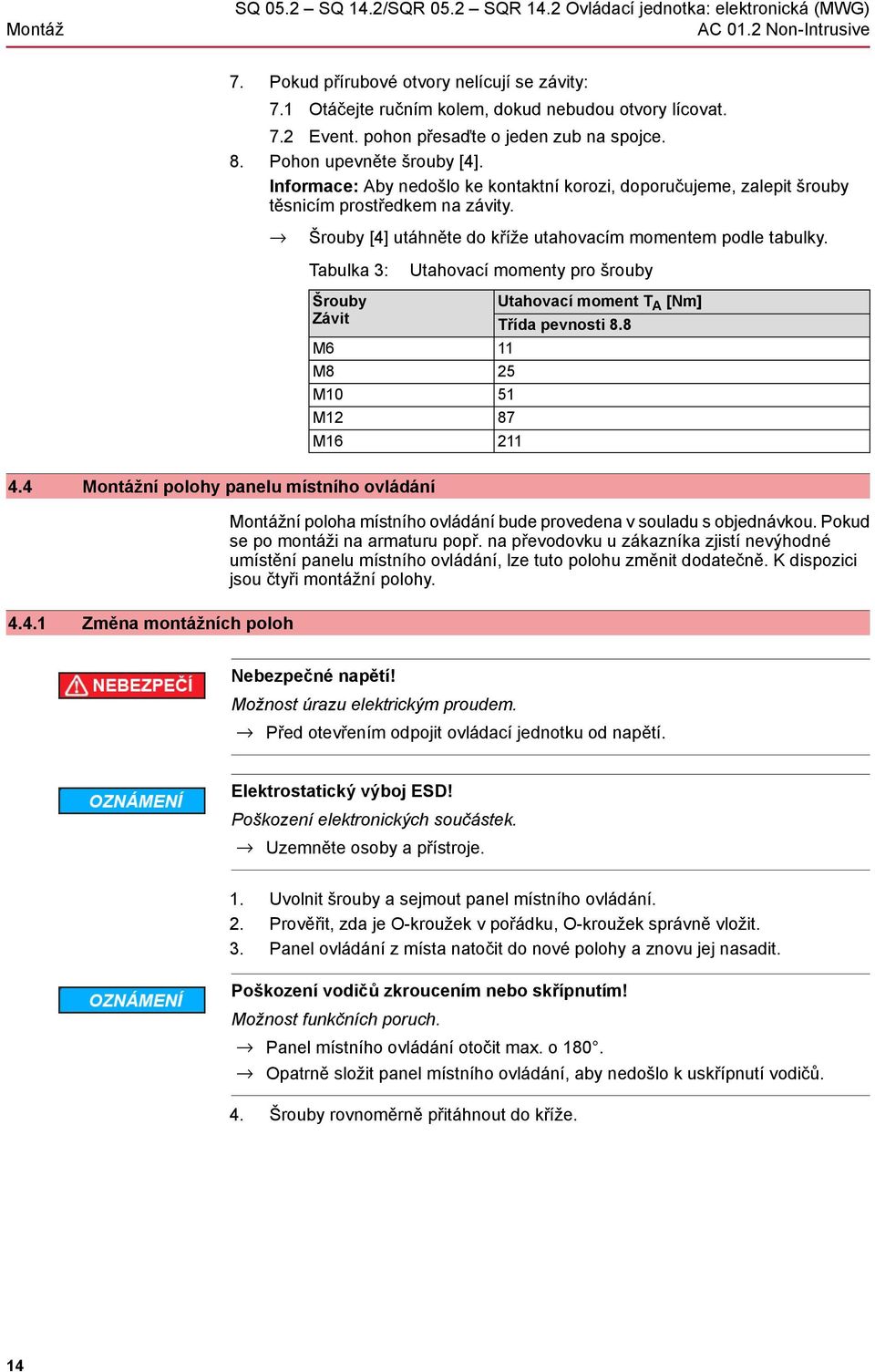

14 Montáž SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 7. Pokud přírubové otvory nelícují se závity: 7.1 Otáčejte ručním kolem, dokud nebudou otvory lícovat. 7.2 Event. pohon přesaďte o jeden zub na spojce. 8. Pohon upevněte šrouby [4]. Informace: Aby nedošlo ke kontaktní korozi, doporučujeme, zalepit šrouby těsnicím prostředkem na závity. Šrouby [4] utáhněte do kříže utahovacím momentem podle tabulky. Tabulka 3: Šrouby Závit M6 M8 M10 M12 M Montážní polohy panelu místního ovládání Změna montážních poloh Utahovací momenty pro šrouby Utahovací moment T A [Nm] Třída pevnosti Montážní poloha místního ovládání bude provedena v souladu s objednávkou. Pokud se po montáži na armaturu popř. na převodovku u zákazníka zjistí nevýhodné umístění panelu místního ovládání, lze tuto polohu změnit dodatečně. K dispozici jsou čtyři montážní polohy. Nebezpečné napětí! Možnost úrazu elektrickým proudem. Před otevřením odpojit ovládací jednotku od napětí. Elektrostatický výboj ESD! Poškození elektronických součástek. Uzemněte osoby a přístroje. 1. Uvolnit šrouby a sejmout panel místního ovládání. 2. Prověřit, zda je O-kroužek v pořádku, O-kroužek správně vložit. 3. Panel ovládání z místa natočit do nové polohy a znovu jej nasadit. Poškození vodičů zkroucením nebo skřípnutím! Možnost funkčních poruch. Panel místního ovládání otočit max. o 180. Opatrně složit panel místního ovládání, aby nedošlo k uskřípnutí vodičů. 4. Šrouby rovnoměrně přitáhnout do kříže. 14

15 Elektrické připojení 5. Elektrické připojení 5.1 Základní informace Hrozící nebezpečí při chybném elektrickém připojení Při nerespektování hrozí nebezpečí usmrcení, vážné újmy na zdraví nebo věcných škod. Elektrické připojení smí provádět pouze vyškolení odborní pracovníci. Před připojením věnujte pozornost základním pokynům uvedeným v této kapitole. Po připojení, před připojením napětí věnujte pozornost kapitole <Uvedení do provozu> a <Zkušební provoz>. Schéma zapojení/připojení Přípustné sítě (napájecí sítě) Zákaznické zajištění Odpovídající schéma zapojení/připojení (v německém a anglickém jazyce) je společně s tímto návodem vloženo do plastové fólie odolné proti povětrnostním vlivům, která je upevněna na zařízení. Schéma je možné objednat také podle zákaznického čísla Komm.Nr. (viz typový štítek) nebo ho stáhnout z internetu ( Ovládací jednotky (pohony) jsou vhodné pro použití v TN a TT s přímým uzemněním uzlu pro jmenovitá napětí maximálně 690 V AC. Použití v síti IT je přípustné v případě dodržení odpovídajícího <zajištění provedeného zákazníkem> pro jmenovitá napětí maximálně 600 V AC. K ochraně proti zkratu a odpojení servopohonu od síťového napětí je ze strany uživatele zapotřebí použít pojistek a výkonových odpojovačů. Hodnoty proudu pro dimenzování vyplývají z odběru proudu motoru (viz elektrický datový list) plus odběru proudu ovládací jednotky. Tabulka 4: Odběr proudu ovládací jednotky Síťové napětí Dovolené kolísání síťového napětí 100 až 120 V AC 208 až 240 V AC 380 až 500 V AC 515 až 690 V AC Max. odběr proudu ±10 % 750 ma 400 ma 250 ma 200 ma 30 % ma 750 ma 400 ma 400 ma Tabulka 5: Maximálně přípustné jištění Spínací prvek Reverzní stykač A1 Tyristor Jmenovitý výkon do 1,5 kw do 1,5 kw Max. jištění 16 A (gl/gg) 16 A (g/r) I²t<1 500A²s Je-li ovládací jednotka namontována odděleně od pohonu (ovládání na nástěnném držáku): Při dimenzování jištění zohledněte délku a průřez propojovacích kabelů. Při použití v IT síti používejte vhodné, přípustné izolační kontrolní zařízení: Například izolační kontrolní zařízení s měřením impulzového modulačního kódu. Zdroj napětí pro ovládací jednotku (elektronika) Potenciál zákaznických přípojek Bezpečnostní standardy Instalace vedení v souladu s EMK Při externím napájení ovládací jednotky (elektronika): Externí napájení musí mít dle IEC zesílenou izolaci proti síťovému napětí a dle IEC smí být napájeno pouze proudovým okruhem omezeným na 150 VA. Všechny vstupní signály (ovládání) musí být napájeny stejným potenciálem. Všechny výstupní signály (stavová hlášení) musí být napájeny stejným potenciálem. Všechny externě připojené přístroje musí splňovat podmínky relevantních bezpečnostních standardů. Signální a sběrnicová vedení jsou citlivá vůči rušení. 15

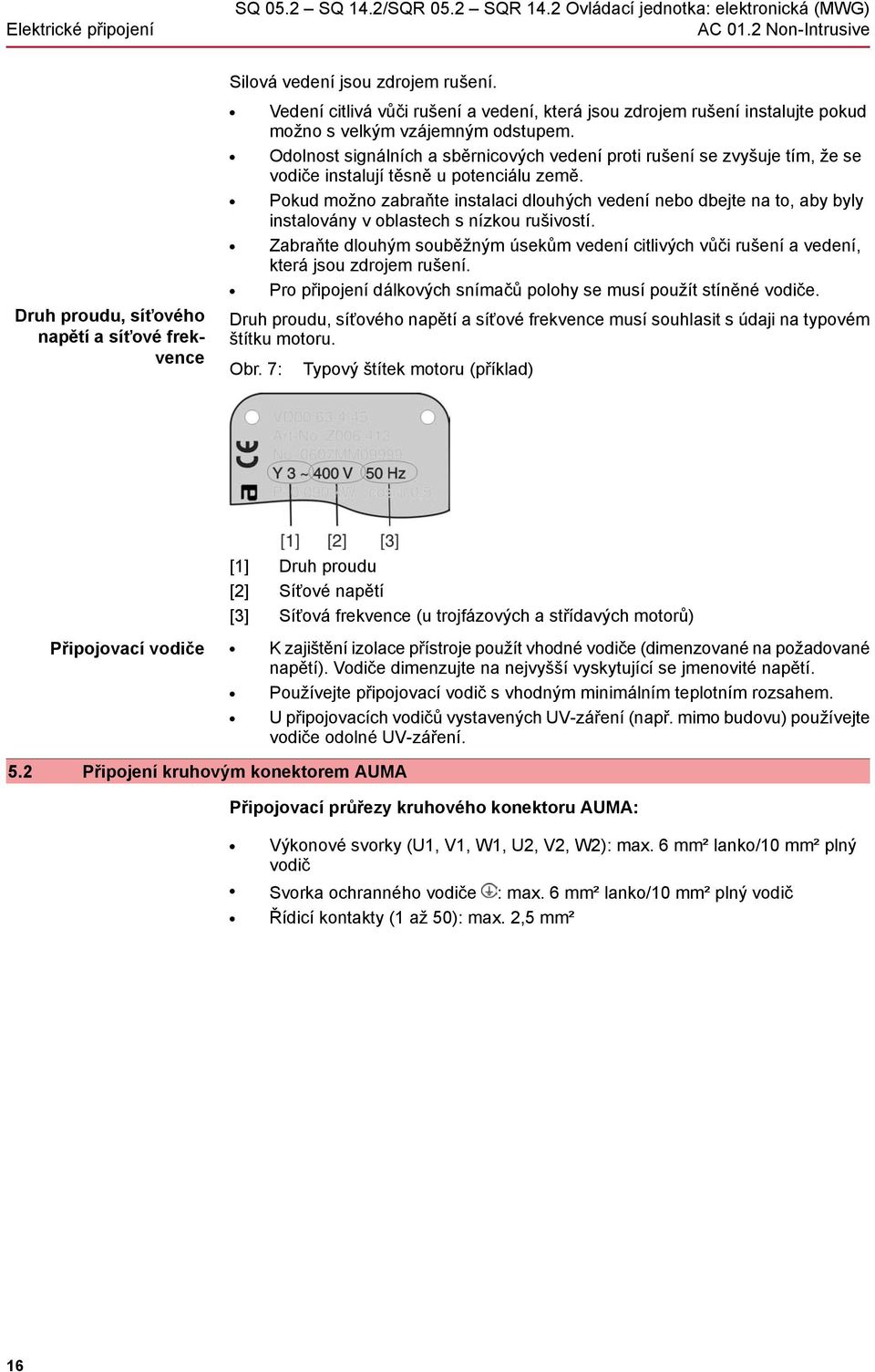

16 Elektrické připojení SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Druh proudu, síťového napětí a síťové frekvence Silová vedení jsou zdrojem rušení. Vedení citlivá vůči rušení a vedení, která jsou zdrojem rušení instalujte pokud možno s velkým vzájemným odstupem. Odolnost signálních a sběrnicových vedení proti rušení se zvyšuje tím, že se vodiče instalují těsně u potenciálu země. Pokud možno zabraňte instalaci dlouhých vedení nebo dbejte na to, aby byly instalovány v oblastech s nízkou rušivostí. Zabraňte dlouhým souběžným úsekům vedení citlivých vůči rušení a vedení, která jsou zdrojem rušení. Pro připojení dálkových snímačů polohy se musí použít stíněné vodiče. Druh proudu, síťového napětí a síťové frekvence musí souhlasit s údaji na typovém štítku motoru. Obr. 7: Typový štítek motoru (příklad) [1] Druh proudu [2] Síťové napětí [3] Síťová frekvence (u trojfázových a střídavých motorů) Připojovací vodiče K zajištění izolace přístroje použít vhodné vodiče (dimenzované na požadované napětí). Vodiče dimenzujte na nejvyšší vyskytující se jmenovité napětí. Používejte připojovací vodič s vhodným minimálním teplotním rozsahem. U připojovacích vodičů vystavených UV-záření (např. mimo budovu) používejte vodiče odolné UV-záření. 5.2 Připojení kruhovým konektorem AUMA Připojovací průřezy kruhového konektoru AUMA: Výkonové svorky (U1, V1, W1, U2, V2, W2): max. 6 mm² lanko/10 mm² plný vodič Svorka ochranného vodiče : max. 6 mm² lanko/10 mm² plný vodič Řídicí kontakty (1 až 50): max. 2,5 mm² 16

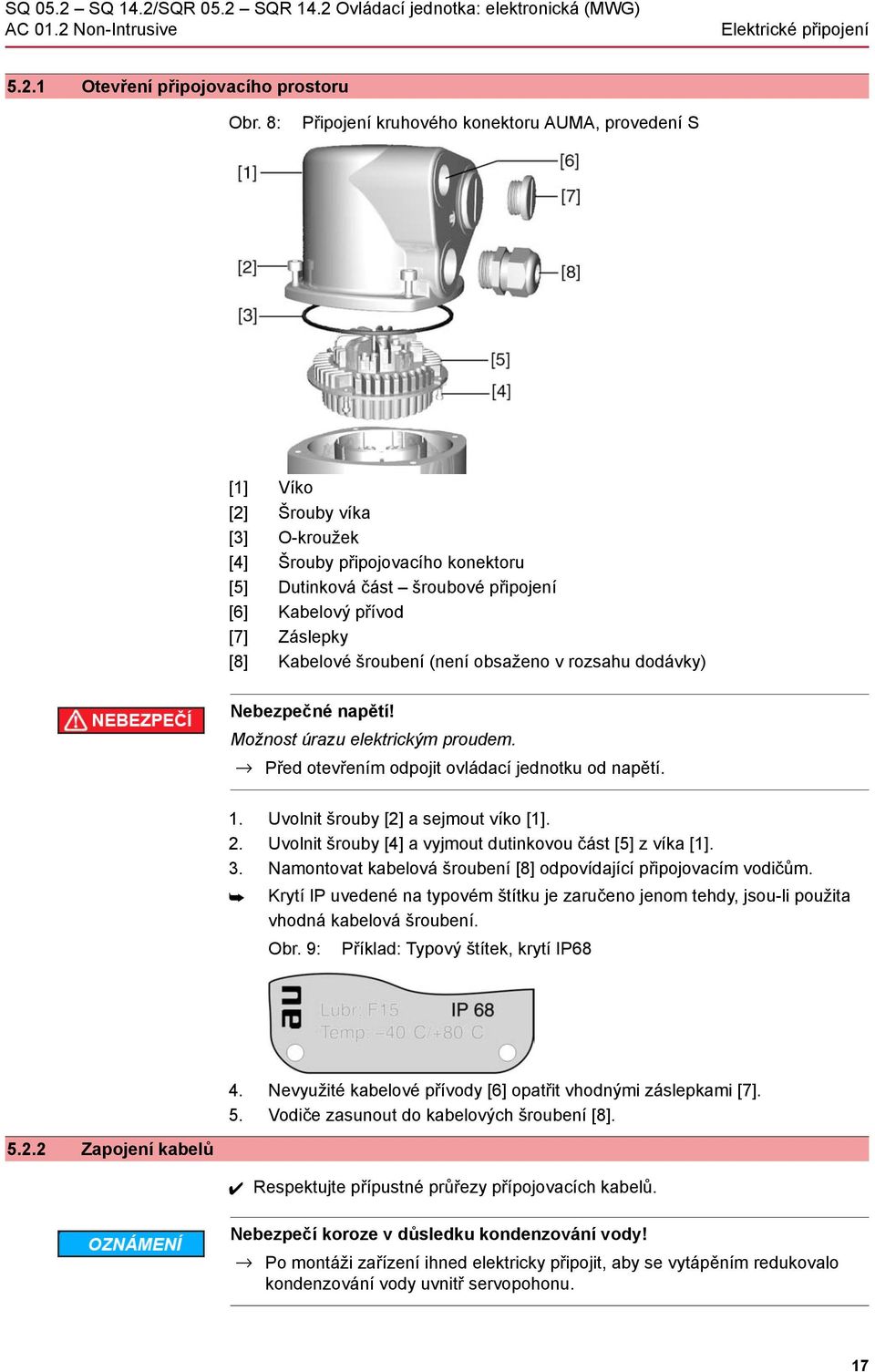

17 Elektrické připojení Otevření připojovacího prostoru Obr. 8: Připojení kruhového konektoru AUMA, provedení S [1] Víko [2] Šrouby víka [3] O-kroužek [4] Šrouby připojovacího konektoru [5] Dutinková část šroubové připojení [6] Kabelový přívod [7] Záslepky [8] Kabelové šroubení (není obsaženo v rozsahu dodávky) Nebezpečné napětí! Možnost úrazu elektrickým proudem. Před otevřením odpojit ovládací jednotku od napětí. 1. Uvolnit šrouby [2] a sejmout víko [1]. 2. Uvolnit šrouby [4] a vyjmout dutinkovou část [5] z víka [1]. 3. Namontovat kabelová šroubení [8] odpovídající připojovacím vodičům. Krytí IP uvedené na typovém štítku je zaručeno jenom tehdy, jsou-li použita vhodná kabelová šroubení. Obr. 9: Příklad: Typový štítek, krytí IP68 4. Nevyužité kabelové přívody [6] opatřit vhodnými záslepkami [7]. 5. Vodiče zasunout do kabelových šroubení [8] Zapojení kabelů Respektujte přípustné průřezy přípojovacích kabelů. Nebezpečí koroze v důsledku kondenzování vody! Po montáži zařízení ihned elektricky připojit, aby se vytápěním redukovalo kondenzování vody uvnitř servopohonu. 17

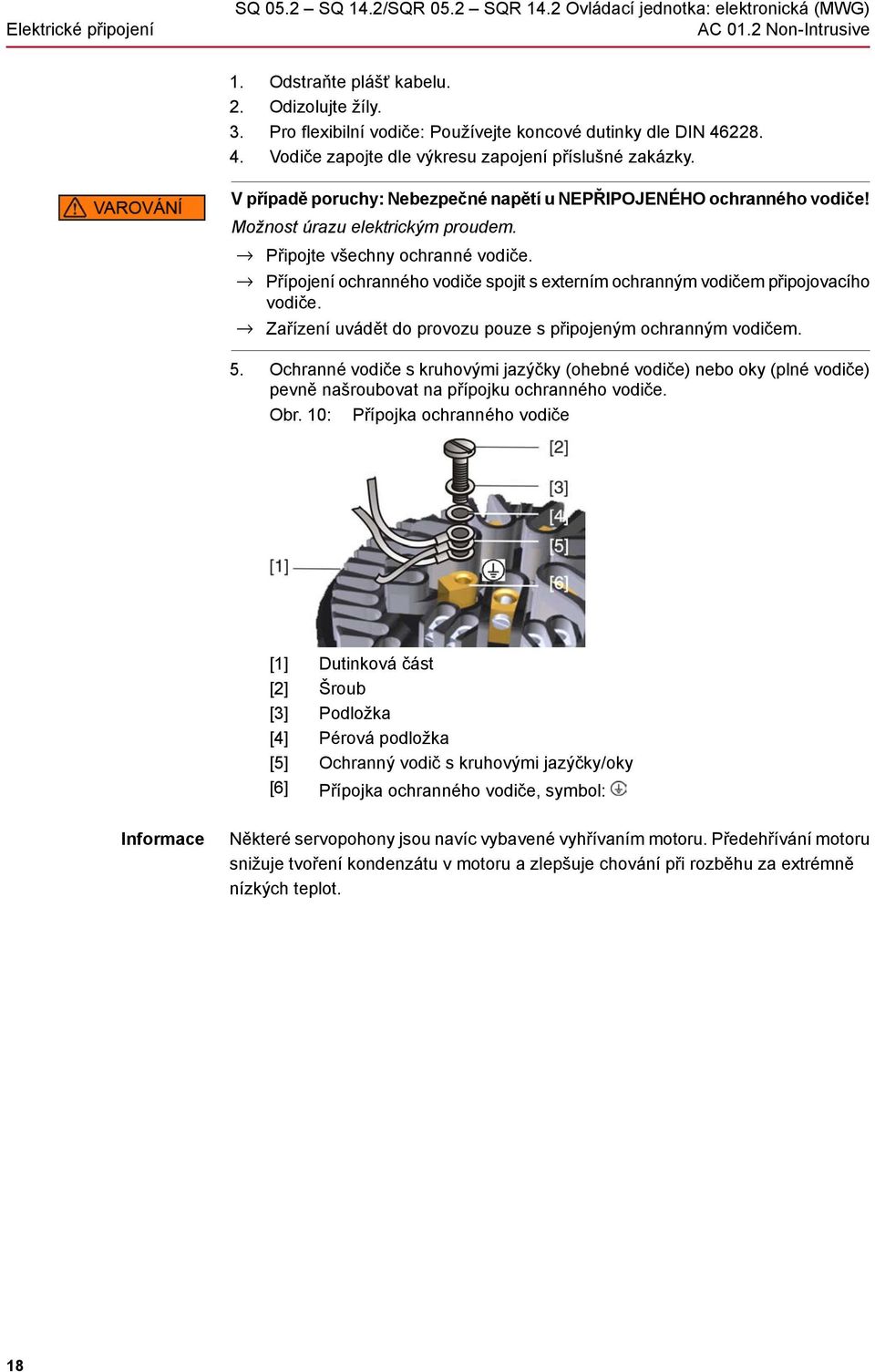

18 Elektrické připojení SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 1. Odstraňte plášť kabelu. 2. Odizolujte žíly. 3. Pro flexibilní vodiče: Používejte koncové dutinky dle DIN Vodiče zapojte dle výkresu zapojení příslušné zakázky. V případě poruchy: Nebezpečné napětí u NEPŘIPOJENÉHO ochranného vodiče! Možnost úrazu elektrickým proudem. Připojte všechny ochranné vodiče. Přípojení ochranného vodiče spojit s externím ochranným vodičem připojovacího vodiče. Zařízení uvádět do provozu pouze s připojeným ochranným vodičem. 5. Ochranné vodiče s kruhovými jazýčky (ohebné vodiče) nebo oky (plné vodiče) pevně našroubovat na přípojku ochranného vodiče. Obr. 10: Přípojka ochranného vodiče [1] Dutinková část [2] Šroub [3] Podložka [4] Pérová podložka [5] Ochranný vodič s kruhovými jazýčky/oky [6] Přípojka ochranného vodiče, symbol: Informace Některé servopohony jsou navíc vybavené vyhřívaním motoru. Předehřívání motoru snižuje tvoření kondenzátu v motoru a zlepšuje chování při rozběhu za extrémně nízkých teplot. 18

19 Elektrické připojení Uzavření připojovacího prostoru Obr. 11: Příklad: Provedení S [1] Víko [2] Šrouby víka [3] O-kroužek [4] Šrouby připojovacího konektoru [5] Dutinková část-šroubové připojení [6] Kabelový přívod [7] Záslepky [8] Kabelové šroubení (není obsaženo v rozsahu dodávky) Zkrat způsobený skřípnutím vodičů! 5.3 Příslušenství k elektrickému připojení Možný zásah elektrickým proudem a funkční poruchy. Opatrně vložit dutinkovou část, aby nedošlo k uskřípnutí vodičů. 1. Dutinkovou část [5] vložit do víka [1] a upevnit šrouby [4]. 2. Očistit těsnicí plochy na víku [1] a skříni. 3. Zkontrolovat, zda je O-kroužek [3] v pořádku, v případě poškození nahradit novým. 4. O-kroužek lehce potřít tukem neobsahujícím kyseliny (např. vazelína) a správně vložit. 5. Nasadit víko [1] a šrouby [2] rovnoměrně utáhnout do kříže. 6. Kabelová šroubení [8] utáhnout předepsaným utahovacím momentem, aby bylo zaručeno příslušné krytí. Na přání Ovládací jednotka na nástěnném držáku S nástěnným držákem může být ovládací jednotka namontována odděleně od pohonu. Použití U nepřístupně namontovaného pohonu. Při vysokých teplotách na pohonu. V případě silných vibrací armatury. 19

20 Elektrické připojení SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Konstrukce Obr. 12: Konstrukce s nástěnným držákem [1] Nástěnný držák [2] Propojovací kabely [3] Elektrické připojení nástěnného držáku (XM) [4] Elektrické připojení pohonu (XA) [5] Elektrické připojení ovládací jednotky (XK) konektor zákazníka Před připojením dodržovat Přípustná délka propojovacích vodičů: max. 100 m. Doporučujeme: kabelovou sadu AUMA LSW20. Není-li použit kabelový svazek AUMA: - Je nutno použít vhodné, ohebné a stíněné propojovací kabely. - Pro MWG samostatné, pro CAN vhodné datové vedení s vlnovým odporem 120 ohmů (např. SBĚRNICE UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm², fa. Lapp). - Připojení datového vedení: XM2-XA2 = CAN L, XM3-XA3 = CAN H. - Zdroj napětí MWG: XM6-XA6 = GND, XM7-XA7 = + 24 V DC (viz schéma zapojení). - U elektrického připojení k nástěnnému držáku [3] jsou přípojky provedeny krimpovací technikou. - K lisování kontaktů použijte vhodný lisovací nástroj se čtyřmi vruby. - Připojovací průřezy pro ohebné vodiče: - Řídicí vedení: max. 0,75 až 1,5 mm² - Síťová přípojka: max. 2,5 až 4 mm Jsou-li k dispozici propojovací kabely, např. topení, které jsou propojeny od pohonu přímo ke konektoru zákazníka XK (XA-XM-XK, viz schéma zapojení), musí se tyto propojovací kabely podrobit kontrole izolace dle EN Výjimku tvoří propojovací kabely MWG. Tyto se nesmí podrobit izolační zkoušce Upevňovací rám Použití Upevňovací rám k bezpečnému uložení odpojeného konektoru. Na ochranu proti přímému dotyku kontaktů a proti vlivům prostředí. 20

21 Elektrické připojení Obr. 13: Upevňovací rám Ochranné víko Ochranné víko pro konektorový prostor, u odpojeného konektoru. Otevřený připojovací prostor lze uzavřít ochranným víkem (bez obrázku) Dodatečné, prachu i vodě odolné těsnění Double Sealed Při sejmutí elektrického přípojení nebo kvůli netěsným kabelovým šroubením může prach a vlhkost proniknout dovnitř skříně. Montáží mezipříruby Double Sealed [2] mezi elektrické přípojení [1] a skříň zařízení je tomuto úplně zabráněno. Krytí přístroje (IP68) zůstane zachováno i po sejmutí elektrického přípojení [1]. Obr. 14: Elektrická přípojka s mezilehlým rámem Double Sealed Vnější zemnicí svorka [1] Elektrické připojení [2] Mezipříruba pro Double Sealed Na přání je skříň servopohonu vybavena vnější zemnicí svorkou k připojení zařízení do systému pro vyrovnání potenciálu. Obr. 15: Zemnicí svorka 21

22 Ovládání SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 6. Ovládání Poškození armatury v případě nesprávného základního nastavení! Před elektrickým ovládáním pohonu musí být provedena základní nastavení - způsob vypínání, spínání točivého momentu a polohové vypínání. 6.1 Ruční provoz V případě poruchy motoru nebo výpadku sítě může být servopohon za účelem nastavení ovládán nebo parametrizován v ručním provozu. Ruční provoz se aktivuje pomocí vestavěné přepínací mechaniky Aktivace ručního provozu Poškození motorové spojky nesprávnou obsluhou! Ruční provoz zapojovat pouze za klidu motoru. 1. Stiskněte tlačítko. 2. Otáčejte ručním kolem v požadovaném směru. K uzavření armatury otáčejte ručním kolem ve směru hodinových ručiček: Hnací hřídel (armaturu) se otáčí ve směru hodinových ručiček do polohy CLOSE (ZAVŘENO) Vypnutí ručního provozu 6.2 Motorový provoz Ovládání servopohonu na místě Ruční provoz se automaticky vypne při aktivaci motoru. V motorovém provozu je ruční kolo v klidu. Před zahájením motorového provozu nejprve provést všechna nastavení pro uvedení do provozu a referenční jízdu. Ovládání servopohonu z místa probíhá za pomoci tlačítek na panelu místního ovládání AC. 22

23 Ovládání Obr. 18: Panel místního ovládání [1] Tlačítko pro povel pro chod do směru OPEN (OTEVŘENO) [2] Tlačítko STOP [3] Tlačítko pro povel pro chod do směru CLOSE (ZAVŘENO) [4] Tlačítko RESET [5] Přepínač Může dojít k silnému zahřátí tělesa ovládací jednotky, např. kvůli vysokým teplotám prostředí nebo silnému slunečnímu záření! Nebezpečí popálení Zkontrolovat povrchovou teplotu a příp. použít ochranné rukavice. Přepínač funkce [5] nastavte do polohy LOCAL (MÍSTNĚ) Dálkové ovládání servopohonu Servopohon lze nyní obsluhovat pomocí tlačítek [1 3]: - Servopohon přestavit ve směru polohy OPEN (OTEVŘENO): Stiskněte tlačítko [1]. - Zastavit servopohon: Stiskněte tlačítko [2] STOP. - Servopohon přestavit ve směru polohy CLOSE (ZAVŘENO): Stiskněte tlačítko [3]. Přepínač funkce nastavte do polohy REMOTE (DÁLKOVĚ). Servopohon lze nyní ovládat dálkově pomocí povelů přestavení (OTEVŘENO, STOP, ZAVŘENO) nebo pomocí analogových zadaných požadovaných hodnot (např ma). 6.3 Obsluha menu pomocí tlačítek (pro nastavení a indikace) Obsluha menu pro zobrazení a nastavení probíhá pomocí tlačítek [1 4] na panelu místního ovládání. Při ovládání menu musí být přepínač funkce [5] v poloze 0 (OFF). 23

24 Ovládání SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Spodní řádek na displeji [6] slouží jako nápověda navigace a ukazuje, která tlačítka [1 4] je možné použít pro obsluhu menu. Obr. 22: [1 4] Tlačítka resp. nápověda navigace [5] Přepínač [6] Displej Tabulka 6: Tlačítko [1] [2] [3] [4] C Důležité funkce tlačítek pro obsluhu menu Nápověda navigace na displeji Nahoru Dolů OK Uložit Změnit Detaily Esc Funkce Změna strany/výběru Změna hodnot Zadání číslic 0 až 9 Změna strany/výběru Změna hodnot Zadání číslic 0 až 9 Potvrzený výběru Uložení Přechod do menu Změnit Zobrazení dalších detailů Přerušení zadávání Návrat k předchozímu zobrazení Pozadí obrazovky V normálním provozu je pozadí bílé. V případě poruchy je červené. Při stisknutí tlačítka svítí displej jasněji. Pokud nedojde po dobu 60 sekund ke stisku žádného tlačítka, displej opět ztmavne Strukturální uspořádání a navigace Skupiny Zobrazení na displeji se člení do 3 skupin. Obr. 23: Skupiny [1] Menu Startup [2] Menu stavu [3] Hlavní menu 24

25 Ovládání ID Menu stavu a hlavní menu jsou označeny pomocí ID. Obr. 24: Označení pomocí ID S M ID začíná písmenem S = menu stavu ID začíná písmenem M = hlavní menu Změna skupin Mezi menu stavu S a hlavním menu M je možno přecházet: Při poloze přepínače 0 (OFF) držte stisknuto tlačítko C po dobu cca 2 sekund, až se zobrazí strana s identifikačním číslem M... Obr. 25: Změna skupin menu Přechod zpět do menu stavu: Pokud po dobu 10 minut nedojde ke stisknutí tlačítka na panelu místního ovládání nebo krátké stisknutí C Přímé vyvolání pomocí ID V hlavním menu je možné stránky vyvolávat také přímo zadáním ID (bez proklikávání). Obr. 26: Přímé vyvolání (příklad) 6.4 Uživatelská úroveň, heslo Zobrazení ve spodním řádku: Jdi na 1. Stiskněte tlačítko Jdi na. Zobrazení na displeji: Jdi do MENU M Pomocí tlačítek Nahoru Dolů zvolte číslice 0 až Pomocí tlačítka OK potvrďte první místo. 4. Pro všechna další místa opakujte kroky 2 a K přerušení zadávání: Stiskněte C Esc. Aby bylo možné změnit parametr, je nutné zadat heslo. Na displeji se pak zobrazí indikace: Heslo: 0*** Uživatelská úroveň Existuje 6 různých uživatelů. Uživatelská úroveň je zobrazena v horním řádku: Obr. 27: Indikace uživatelské úrovně (příklad) Každý uživatel má vlastní heslo a je oprávněn k provádění různých akcí. 25

26 Ovládání SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Tabulka 7: Uživatelé a oprávnění Uživatel (úroveň) Dozor Uživatel Údržba Specialista Servis AUMA Administrátor Oprávnění/heslo Kontrola nastavení Není potřebné heslo Změna nastavení Heslo ze závodu: 0000 Určeno pro pozdější rozšíření Změna konfigurace přístroje např. způsob vypínání, osazení signalizačních relé Heslo ze závodu: 0000 Personál servisu Změna nastavení konfigurace Administrátor AUMA Zadání hesla 1. Zvolte požadovanou nabídku a tlačítko držte stisknuto po dobu cca 3 sekund. Indikace zobrazí nastavenou uživatelskou úroveň, např. Dozor 2. Pomocí tlačítka Nahoru zvolte vyšší využivatelskou úroveň a potvrďte tlačítkem OK. Zobrazení na displeji: Heslo: 0*** 3. Pomocí tlačítek Nahoru Dolů zvolte číslice 0 až Pomocí tlačítka OK potvrďte první místo hesla. 5. Pro všechna další místa opakujte kroky 1 a 2. Po potvrzení posledního místa pomocí OK je při správném zadání hesla možný přístup ke všem parametrům v rámci uživatelské úrovně Změna hesla Mohou být změněna pouze ta hesla, která mají stejnou nebo nižší uživatelskou úroveň. Příklad: Uživatel je přihlášen jako Specialista, pak může měnit hesla úrovní (1) až (4). Konfigurace přístroje M0053 Servisní funkce M0222 Změna hesla M0229 Nabídka menu Servisní funkce M0222 je viditelná pouze tehdy, pokud je nastavena uživatelská úroveň Specialista nebo vyšší. Volba hlavního menu 1. Nastavte přepínač funkce do polohy 0 (OFF). 2. Držte stisknuto tlačítko C Nastavení (SETUP) po dobu cca 3 sekund. Indikace přejde do hlavního menu a zobrazuje: Displej.. 26

27 Ovládání Změna hesla 3. Zvolte parametr Změna hesla, dvě možnosti: proklikání k parametru přes menu pomocí přímého vyvolání: Stiskněte, nebo a zadejte ID M Zobrazení na displeji: Změna hesla - V horním řádku je zobrazena uživatelská úroveň (1 6), např.: 6.5 Jazyk na displeji Změna jazyka - V uživatelské úrovni 1 (pouze zobrazit) nelze měnit žádné heslo. Aby bylo možné změnit heslo, musí se přejít do vyšší uživatelské úrovně. Za tímto účelem musí být přes parametr zadáno heslo 4. U uživatelské úrovně 2 6: Stiskněte tlačítko OK. Indikace zobrazí nejvyšší uživatelskou úroveň, např.: pro UŽIVATELE 4 5. Pomocí tlačítka Nahoru Dolů zvolte uživatelskou úroveň a potvrďte tlačítkem OK. Zobrazení na displeji: Změna hesla Heslo: 0*** 6. Zadání aktuálního hesla ( Zadání hesla). Zobrazení na displeji: Změna hesla Heslo (nové): 0*** 7. Zadání nového hesla ( Zadání hesla). Zobrazení na displeji: Změna hesla pro UŽIVATELE 4 (příklad) 8. Pomocí tlačítka Nahoru Dolů zvolte další uživatelskou úroveň nebo zadávání přerušte pomocí Esc. Displej přístroje AUMATIC má k dispozici několik jazyků. Displej.. M0009 Jazyk M0049 Volba hlavního menu 1. Nastavte přepínač funkce do polohy 0 (OFF). 2. Držte stisknuto tlačítko C Nastavení (SETUP) po dobu cca 3 sekund. Indikace přejde do hlavního menu a zobrazuje: Displej.. Změna jazyka 3. Stiskněte OK. Zobrazení na displeji: Jazyk 4. OK stiskněte. Zobrazí se nastavený jazyk, např. : Deutsch 5. Spodní řádek indikace zobrazuje: Uložit dále krokem 10 Změnit dále krokem 6 6. Změnit stiskněte. Zobrazení na displeji: Dozor 27

28 Ovládání SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 7. Pomocí Nahoru Dolů zvolte uživatelskou úroveň, přitom znamená: černý trojúhelník: = aktuální nastavení bílý trojúhelník: = výběr (ještě neuložený) 8. OK stiskněte. Zobrazení na displeji: Heslo: 0*** 9. Zadání hesla ( Zadání hesla). Zobrazení na displeji: Jazyk a Uložit (spodní řádek) Výběr jazyka 10. Pomocí Nahoru Dolů zvolte nový jazyk, přitom znamená: černý trojúhelník: = aktuální nastavení bílý trojúhelník: = výběr (ještě neuložený) 11. Pomocí Uložit výběr potvrďte. Indikace přejde k novému jazyku. Nový jazyk je uložen. 28

29 Indikace chodu 7. Indikace chodu 7.1 Zobrazení při uvedení do provozu Test kontrolek LED Po zapnutí napájecího napětí se musí všechny kontrolky LED panelu místního ovládání rozsvítit po dobu cca 1 sekundy. Toto optické hlášení indikuje zásobení ovládání napětím a funkčnost všech kontrolek LED. Obr. 31: Test kontrolek LED Volba jazyka Aby se zobrazení na displeji zobrazila v požadovaném jazyce hned po spuštění, je možné volbu jazyka aktivovat během vlastního testu. Přepínač funkce musí být nastaven v poloze 0 (OFF). Aktivace volby jazyka: 1. Zobrazení ve spodním řádku: Language selection menu? 'Reset' 2. Stiskněte tlačítko RESET a držte stisknuto, až se ve spodním řádku zobrazí tento text: Language menu loading, please wait. Obr. 32: Vlastní test Menu pro volbu jazyka se zobrazí po menu Startup. Menu Startup Během startu se na displeji zobrazí aktuální verze firmwaru. Obr. 33: Menu Startup s verzí firmwaru: xxxx Pokud byl během vlastního testu aktivován výběr jazyka, zobrazí se nyní menu pro volbu jazyka displeje. Další informace k nastavení jazyka viz kapitola <Jazyk na displeji>. Obr. 34: Volba jazyka 7.2 Indikace na displeji Není-li po delší dobu (asi 1 minuta) provedeno nějaké zadání, přejde displej automaticky zpět do prvního zobrazení stavu. Stavový řádek Stavový řádek (horní řádek na displeji) zobrazuje provozní režim [1], poruchu [2] a ID číslo [3] aktuální indikace. 29

30 Indikace chodu SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Obr. 35: Informace ve stavovém řádku (nahoře) Nápověda navigace [1] Provozní režim [2] Symbol poruchy (pouze u chyb a varování) [3] ID číslo: S = stránka stavu Pokud je možné vyvolat další detaily resp. více informací k indikaci, zobrazí se v nápovědě navigace (spodní řádek na displeji) indikace Detaily resp. Další. Pak je možné pomocí tlačítka zobrazit další informace. Obr. 36: Nápověda navigace (dole) Zpětná hlášení servopohonu a armatury [1] zobrazuje seznam obsahující detailní hlášení [2] zobrazuje další informace Nápověda navigace (spodní řádek) se po cca 3 sekundách vypne. Pro opětovné zobrazení nápovědy navigace musí být stisknuto libovolné tlačítko (v poloze přepínače 0 (OFF). Indikace na displeji závisí na vybavení servopohonu. Poloha armatury (S0001) Tato indikace se použije pouze tehdy, když je v servopohonu vestavěn vysílač polohy (potenciometr, RWG nebo MWG). Obr. 37: Indikace S0001 ukazuje polohu armatury v % dráhy přestavení. Po uplynutí cca 3 sekund se zobrazí sloupcová indikace. Při povelu k jízdě zobrazuje šipka směr jízdy (OTEVŘENO/ZAVŘENO). Poloha armatury a indikace směru jízdy Dosažení nastavených koncových poloh je dodatečně zobrazováno symboly (ZAVŘENO) a (OTEVŘENO). Obr. 38: Koncová poloha CLOSE/OPEN (ZAVŘENO/OTEVŘENO) dosažena 0% Servopohon je v koncové poloze CLOSE (ZAVŘENO) 100% Servopohon je v koncové poloze OPEN (OTEVŘENO) 30

31 Indikace chodu Kroutící moment (S0002) Indikace je k dispozici pouze tehdy, je-li v servopohonu vestavěn MWG (magnetický polohový a momentový snímač). Obr. 39: Indikace S0002 zobrazuje stávající kroutící moment na hřídeli. Po uplynutí cca 3 sekund se zobrazí sloupcová indikace. Kroutící moment Změna jednotky Pomocí tlačítka je možné změnit zobrazenou jednotku (procento%, newtonmetr Nm nebo Lbs/ft Lbs/ft.. Obr. 40: Kroutící moment jednotky Indikace v procentech Zobrazení 100 % odpovídá maximálnímu krouticímu momentu, uvedenému na typovém štítku servopohonu. Příklad: SA 07.5 s Nm. 100 % odpovídá 60 Nm jmenovitého momentu. 50 % odpovídá 30 Nm jmenovitého momentu. Povely pro chod (S0003) Indikace S0003 zobrazí: aktivní povely pro chod jako například: Jízda do směru ZAVŘENO nebo jízda do směru OTEVŘENO skutečnou hodnotu E2 jako sloupcovou indikaci a jako hodnotu v rozmezí 0 a 100 %. při ovládání dle požadovaných hodnot (polohový regulátor): požadovanou hodnotu E1 při impulzním provozu nebo u mezipoloh s profilem jízdy: opěrné body a jízdní chování opěrných bodů Po cca 3 sekundách nápověda navigace (spodní řádek) zmizí a bude viditelná osa(y) pro indikaci opěrných bodů. Ovládání OTEVŘENO - ZAVŘENO Aktivní povely pro chod (OTEVŘENO, ZAVŘENO,...) jsou zobrazovány nad sloupcovou indikací. Obrázek zobrazuje povel pro chod do směru ZAVŘENO. 31

32 Indikace chodu SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Obr. 41: Indikace u ovládání OTEVŘENO - ZAVŘENO E2 Skutečná poloha hodnoty Ovládání dle požadovaných hodnot Pokud je polohový regulátor uvolněný a aktivovaný, pak je viditelná sloupcová indikace pro E1 (požadovaná hodnota polohy). Směr povelu pro chod je zobrazován šipkou nad sloupcovou indikací. Obrázek zobrazuje povel pro chod do směru ZAVŘENO. Obr. 42: Indikace při ovládání dle požadovaných hodnot (polohový regulátor) Osa opěrných bodů E1 E2 Požadovaná hodnota polohy Skutečná poloha hodnoty Na ose opěrných bodů jsou pomocí symbolů zobrazovány opěrné body a jejich jízdní chování (jízdní profil). Symboly se zobrazují pouze tehdy, pokud je aktivována nejméně jedna z těchto funkcí: Jizdní profil M0294 Taktování směr ZAV M0156 Taktování směr OTV M0206 Obr. 43: Příklady: Vlevo opěrné body (mezipolohy); vpravo impulzní provoz Tabulka 8: Symbol Symboly na ose opěrných bodů Opěrný bod (mezipoloha) s jízdním profilem Opěrný bod bez reakce Stop při jízdě do směru ZAVŘENO Stop při jízdě do směru OTEVŘENO Stop při jízdě do směru OTEVŘENO a ZAVŘENO Pauza při jízdě do směru ZAVŘENO Pauza při jízdě do směru OTEVŘENO Pauza při jízdě do směru OTEVŘENO a ZAVŘENO Impulzní provoz Konec impulzu Počátek impulzu do směru ZAVŘENO Počátek impulzu do směru OTEVŘENO Polohy vícepolohové armatury (S0017) Při aktivované funkci vícepolohové armatury zobrazuje indikace S0017 nad skutečnou hodnotou polohy E2 druhou sloupcovou indikaci s nastavenými polohami (napojení armatury). Polohy (P1, P2,...) jsou zobrazovány černým trojúhelníkem. Pomocí tlačítka mohou být polohy voleny. Polohy a také aktuální skutečná hodnota polohy E2 jsou zobrazovány ve stupních. 32

33 Indikace chodu Obr. 44: Indikace stavu vícepolohové armatury (příklad P4 = 180 ) P (P1, P2,...) zvolená poloha (1, 2,...) ( ) není zvolena žádná poloha E2 Skutečná hodnota polohy Indikace stavu podle kategorie AUMA Tyto indikace jsou k dispozici, pokud je parametr Kategorie diagnostiky M0539 nastaven na hodnotu AUMA. Varování (S0005) Pokud došlo k varování, zobrazí indikace S0005: Obr. 45: počet stávajících varování po cca 3 sekundách blikající otazník Varování Další informace viz také <Odstranění poruch>. Nepřipr. na DÁLKOVĚ (S0006) Indikace S0006 zobrazuje hlášení skupiny "Nepřipr. na DÁLKOVĚ". Pokud se vyskytlo toto hlášení, zobrazí indikace S0006: počet stávajících hlášení po cca 3 sekundách blikající příčný sloupec Obr. 46: Hlášení Nepřipr. na DÁLKOVĚ Další informace viz také <Odstranění poruch>. Chyba (S0007) Pokud došlo k chybě, zobrazí indikace S0007: počet stávajících chyb po cca 3 sekundách blikající vykřičník 33

34 Indikace chodu SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) Obr. 47: Chyby Další informace viz také <Odstranění poruch> Indikace stavu podle doporučení NAMUR Tyto indikace jsou k dispozici, pokud je parametr Kategorie diagnostiky M0539 nastaven na hodnotu NAMUR. Mimo specifikaci (S0008) Indikace S0008 zobrazuje hlášení mimo specifikaci dle doporučení NAMUR NE 107. Pokud se vyskytlo toto hlášení, zobrazí indikace S0008: Obr. 48: počet stávajících hlášení po cca 3 sekundách blikající trojúhelník s otazníkem Mimo specifikaci Další informace viz také <Odstranění poruch>. Funkční kontrola (S0009) Indikace S0009 zobrazuje hlášení funkční kontroly dle doporučení NAMUR NE 107. Pokud se přes funkční kontrolu vyskytlo hlášení, zobrazí indikace S0009: počet stávajících hlášení po cca 3 sekundách blikající trojúhelník s nástrojovým klíčem Obr. 49: Funkční kontrola Další informace viz také <Odstranění poruch>. Nutná údržba (S0010) Indikace S0010 zobrazuje hlášení údržby dle doporučení NAMUR NE 107. Pokud se vyskytlo toto hlášení, zobrazí indikace S0010: počet stávajících hlášení po cca 3 sekundách blikající čtverec s konvičkou na olej 34

35 Indikace chodu Obr. 50: Nutná údržba Další informace viz také <Odstranění poruch>. Výpadek (S0011) Indikace S0011 zobrazuje příčiny hlášení výpadek dle doporučení NAMUR NE 107. Pokud se vyskytlo toto hlášení, zobrazí indikace S0011: počet stávajících hlášení po cca 3 sekundách blikající kruh s křížem Obr. 51: Výpadek 7.3 Mechanický ukazatel polohy/chodu Další informace viz také <Odstranění poruch>. Mechanický ukazatel polohy: Spojitě indikuje polohu armatury. (Kotouč ukazatele [2] se při kyvném úhlu 90 otočí asi o 180.) Indikuje, zda je pohon v chodu (ukazatel chodu). Indikuje dosažení koncových poloh (pomocí značky [3]). Obr. 52: Mechanický ukazatel polohy [1] Víko [2] Kotouč ukazatele [3] Indikační značka [4] Symbol pro polohu OTEVŘENO [5] Symbol pro polohu ZAVŘENO 35

36 Indikace chodu SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ovládací jednotka: elektronická (MWG) 7.4 Signalizační kontrolky Obr. 53: Umístění a význam kontrolek [1] Popis se symboly (standardně) [2] Popis s čísly 1-6 (volitelně) 1 Koncová poloha ZAVŘENO dosažena, (bliká: jede do směru ZAVŘENO) 2 Tc Chyba krouticího momentu v poloze CLOSE (ZAVŘENO) 3 Ochrana motoru aktivována 4 To Chyba krouticího momentu v poloze OPEN (OTEVŘENO) 5 Koncová poloha OTEVŘENO dosažena, (bliká: jede do směru OTEVŘENO) 6 Spojení Bluetooth Změna signalizačních kontrolek (indikací) Kontrolkám LED 1 5 mohou být přiřazena různá hlášení. Konfigurace přístroje M0053 Místní ovládání M0159 Signální sv. 1 (vlevo) M0093 Signální světlo 2 M0094 Signální světlo 3 M0095 Signální světlo 4 M0096 Signální sv. 5 (vpravo) M0097 Hlášení na displeji M0167 Standardní hodnoty (Evropa): Signální sv. 1 (vlevo) = K. poloha ZAV, blikání Signální světlo 2 = Chyba momentu ZAV Signální světlo 3 = Chyba teplota Signální světlo 4 = Chyba momentu OTV Signální sv. 5 (vpravo) = K. poloha OTV, blikání Hlášení na displeji = K. poloha O/Z = VYP 36

37 Hlášení 8. Hlášení 8.1 Signalizační relé Vlastnosti Pomocí signalizačních relé mohou být hlášena hlášení stavů (např. dosažení koncových poloh, poloha přepínače, poruchy...) jako binární signály do velína Osazení výstupů Kódování výstupů 8.2 Analogová hlášení Signalizační relé (výstupy DOUT 1 12) mohou být osazena různými signály. Nutná uživatelská úroveň: Specialista nebo vyšší. Konfigurace přístroje M0053 I/O-rozhraní VST/VÝST M0139 Digitální výstupy M0110 Signál DOUT 1 M0109 Standardní hodnoty: Signál DOUT 1 = Chyba Signál DOUT 2 = Koncová poloha ZAV Signál DOUT 3 = Koncová poloha OTV Signál DOUT 4 = Přepínač v DÁLKOVĚ Signál DOUT 5 = Chyba momentu ZAV Signál DOUT 6 = Chyba momentu OTV Signál DOUT 7 = Koncová poloha ZAV Signál DOUT 8 = Koncová poloha OTV Signál DOUT 9 = Přepínač v DÁLKOVĚ Signál DOUT 10 = Chyba momentu ZAV Signál DOUT 11 = Chyba momentu OTV Signál DOUT 12 = Chyba Výstupní signály DOUT 1 12 mohou být zapojeny high aktiv nebo low aktiv. High aktiv = signalizační kontakt uzavřen = signál aktivní Low aktiv = signalizační kontakt otevřen = signál aktivní Nutná uživatelská úroveň: Specialista nebo vyšší. Konfigurace přístroje M0053 I/O-rozhraní VST/VÝST M0139 Digitální výstupy M0110 Kódování DOUT 1 M0102 Standardní hodnota pro DOUT 1 12: High Aktiv Poloha armatury Signál: E2 = 0/4 20 ma (galvanicky oddělený) Označení ve schématu zapojení: ANOUT1 (poloha) Zpětné hlášení kroutícího momentu Signál: E6 = 0/4 20 ma (galvanicky oddělený) Označení ve schématu zapojení: ANOUT2 (točivý moment) Další informace k tomuto tématu viz kapitola (Provoz a nastavení). 37
