1 MAKING MODERN LIVING POSSIBLE Danfoss VLT Drives Přehled výrobků Portfolio našich výrobků je určeno právě pro Vaše zařízení

2 Přehled výrobků VLT AutomationDrive VLT AutomationDrive představuje samostatný 1. VLT 3 VLT HVAC Drive je pokračovatelem vysoce 1 VLT AQUA Drive Frekvenční měnič VLT AQUA Drive představuje 1 koncept, který je všestranně použitelný pro různé aplikace v průmyslu. Zahrnuje celé spektrum využití měničů kmitočtu hlavní výhoda spočívá v jednoduchém uvedení do provozu, bezproblémovém provozu a velmi snadné údržbě těchto zařízení. VLT AutomationDrive přichází se standardní verzí (FC 301) a moderní vysoce dynamickou verzí (FC 302) s rozšířenými funkcemi. 3 x V... 0,25 37 kw 3 x V... 0, kw 3 x V...0,75 75 kw 3 x V kw Vestavěné stejnosměrné tlumivky a vysokofrekvenční filtry (na přání) Provedení kniha v krytích IP 20/IP 21/NEMA 1/ IP 4X top Provedení kompakt v krytích IP 54/55 a IP 66/NEMA 4X Integrovaný Smart Logic Controller Komunikační porty USB a RS485 jako standardní vybavení Zabudované z výroby/volitelné komunikační prostředky (Profibus DP-V1, DeviceNet, CANopen, Ethernet/IP, Modbus TCP, PROFINET) Zabudované z výroby/volitelné rozšíření vstupů/ výstupů (digitální I/O, analogové I/O, relé, enkodéry (inkrementální, absolutní, sin/cos, synchronní přenos)) Funkce Safe Torque Off (STO). Díky funkci safe torque off se v případě nebezpečí přeruší přenos hnací síly motoru z měniče frekvence v souladu s požadavky SIL2, PL d a Kategorie sofistikovaných měničů v oblasti HVAC a kompletního technického zabezpečení budov. VLT HVAC Drive je vlajkovou lodí společnosti Danfoss. Nově zabudovaným prvkem tohoto typu měniče je monitorování energie a sloučení systému údržby a provozu do společné základny umožňující jednoduchou obsluhu. Měnič rovněž zpětně hlásí veškeré potřebné informace o celém systému. 3 x V...1,1 45 kw 3 x V... 1, kw 3 x V... 1, kw 3 x V kw Vestavěné stejnosměrné tlumivky a vysokofrekvenční filtry (na přání) Provedení kniha v krytích IP 20/IP 21/NEMA 1/ IP 4X top Provedení kompakt v krytích IP 54/55 a IP 66/NEMA 4 Vestavěné/volitelné komunikační prostředky (Modbus RTU, BACnet, LonWorks a další) Několik nezávislých PID regulátorů pro progresivní řízení HVAC Vstupy pro platinové a niklové teplotní senzory Zjednodušená menu pro rychlé a jednoduché programování specifických aplikací Harmonogram preventivní údržby Volitelná funkce Safe Torque Off (STO) dokonalé řešení pro čerpadla a ventilátory v moderních vodovodních a kanalizačních systémech. VLT AQUA Drive je vybaven moderními funkcemi pro kompletní ochranu připojených zařízení. K dispozici jsou doplňky pro řízení kaskády až 8 čerpadel v režimu s pevně nastavenými otáčkami nebo v režimu master/ follower. 1 x V...1,1 22 kw 1 x V...7,5 37 kw 3 x V...0,25 45 kw 3 x V...0, kw 3 x V...0,75 90 kw 3 x V kw Vestavěné stejnosměrné tlumivky a vysokofrekvenční filtry (na přání) Provedení kniha v krytích IP 20/IP 21/NEMA 1/ IP 4X top Provedení kompakt v krytích IP 54/55 a IP 66/NEMA 4 Vestavěné/volitelné komunikační prostředky (Modbus RTU, Profibus, DeviceNet, CANopen, Ethernet/IP, Modbus TCP) Několik nezávislých PID regulátorů pro progresivní řízení čerpadel a ventilátorů Vstupy pro platinové Pt a niklové Ni teplotní senzory Zjednodušená menu pro rychlé a jednoduché programování specifických aplikací Funkce pro konstantní zatížení točivým momentem Harmonogram preventivní údržby Volitelná funkce Safe Torque Off (STO) VLT Micro Drive Kompaktní univerzálně použitelný pohon pro střídavé motory do 22 kw. Hodí se prakticky pro veškeré aplikace, optimalizuje energetickou účinnost i provoz. 1 x V...0,18 2,2 kw 3 x V...0,25 3,7 kw 3 x V...0,37 22 kw Univerzální použití Vestavěný PI regulátor Automatická optimalizace energie (AEO Automatic Energy Optimizer) Automatické přizpůsobení motoru (AMA - Automatic Motor Adaptation) Možnost přetížení 150% točivého momentu motoru po dobu max. 1 minuty Zabudovaný Smart Logic Controller Vestavěné rozhraní RS 485 jako standardní vybavení spolu s Modbus RTU 2 50% úspora energie Regulace otáček ventilátorů a čerpadel vede často ke značným energetickým úsporám. OneGearDrive HygienicDrive je certifikována IPA a EHEDG. VLT Decentral Drive FCD 302 je certifikována EHEDG. Danfoss GmbH OneGearDrive Hygienic TYPE EL - CLASS I SEPTEMBER 2010

3 VLT řady 2800 Neobyčejně kompaktní řada měničů určených k montáži vedle sebe, která byla vyvinuta speciálně pro malé výkony. 1 x V... 0,37 3,7 kw 3 x V... 0,37 3,7 kw 3 x V...0,55 18,5 kw Univerzální použití Montáž vedle sebe v libovolném směru Vestavěný regulátor PID, odrušovací filtr a tlumivky IP 20 provedení kniha Integrované rozhraní RS 485 jako standard Integrovaný Profibus nebo DeviceNet (volitelné na přání)) VLT Decentral Drive FCD 302 VLT Decentral Drive FCD 302 představuje novou generaci vysoce úspěšných řídicích jednotek VLT Decentral FCD 300, založenou na bázi VLT AutomationDrive FC 302. Slučuje v sobě základní vlastnosti obou výrobků, ale nyní ve zcela nově navrženém pouzdře, které je dokonale přizpůsobeno k montáži přímo na stroj. TYPE EL OCTOBER x V...0,37 3 kw IP 66/IP 69K/NEMA 4X, pouzdro odolné vůči korozi Profibus DP, EtherNet/IP, PROFINET jako vestavěné komunikační zařízení Možnost připojení enkodéru, resolveru a modulu pro zajištění bezpečné funkce zařízení Možnost vybavení servisním vypínačem/jističem Vestavěné svorky pro rozvětvení napájecího napětí (z měniče na měnič) Vnitřní stejnosměrný zdroj 24 V pro napájení vnějších senzorů/akčních členů Dvoudílná konstrukce (krabice a elektronická řídicí jednotka) Přizpůsobení pro motory všech značek a motory s převodovkou, motory s permanentními magnety a asynchronní motory 3 4 VLT Decentral FCD 300 VLT FCD 300 představuje měnič kmitočtu určený pro decentralizovanou montáž. Lze ho instalovat na stroj či stěnu poblíž motoru, nebo přímo na motor. Díky konstrukci není nutné utrácet peníze za rozváděč, jež je náročný na prostor, a díky umístění blízko/na motoru lze rovněž uspořit peníze za stíněné motorové kabely. 3 x V...0,37 3,3 kw IP 66/NEMA 4X, pouzdro odolné vůči korozi Profibus DP, DeviceNet, AS-i jako vestavěné komunikační zařízení Možnost vybavení servisním vypínačem/jističem Vestavěné svorky pro připojení napájecího napětí Dvoudílná konstrukce (instalační krabice a elektronická řídicí jednotka) Přizpůsobení pro motory všech značek a motory s převodovkou VLT DriveMotor FCM řady 300 VLT FCM řady 300 představuje integrované řešení elektrického pohonu sestávající z měniče kmitočtu VLT a vysoce kvalitního asynchronního motoru v jednom celku. Měnič kmitočtu je upevněn na místě svorkovnice motoru a není vyšší než standardní skříň svorkovnice, ani jeho délka či šířka není větší než délka či šířka motoru. 3 x V...0,55 7,5 kw IP 55 jako standardní vybavení, IP 65 jako volitelné Komunikace Modbus RTU jako standardní vybavení, Profibus DP jako volitelné vestavěné příslušenství Vestavěný filtr EMC v souladu s EN 55011A1/ třída B Funkce automatického přizpůsobení mezi pohonem a motorem V nabídce je dvou nebo čtyřpólový motor Patkové / přírubové provedení 5 6 VLT Soft Starter MCD 100 VLT Soft Starter představuje cenově výhodný a vysoce kompaktní softstartér pro střídavé motory 1,1-11 kw. Díky unikátní polovodičové konstrukci se jedná o skutečný výrobek typu fit and forget. 1,5 kw (MCD ), 3 A 7,5 kw (MCD ), 15 A 11 kw (MCD ), 25 A Určen pro síťové napětí až do 600 V Splňuje požadavky norem: UL/C-UL: UL508, CE: IEC VLT Compact Starter MCD 200 VLT Compact Starter MCD 200 představuje kompaktní cenově výhodnou řadu softstartérů pro aplikace, kde je nežádoucí rozběh motoru přímým připojením k napájecí síti. Díky rozměrům a funkčním vlastnostem představuje MCD 200 vhodnou alternativu oproti ostatním způsobům rozběhu motoru při sníženém napětí, např. k rozběhovým přepínačům hvězda/trojúhelník. V nabídce je standardní softstartér MCD 201 nebo softstartér s rozšířenými funkcemi typu MCD 202. Varianty pro V AC, 7,5 110 kw, max. 200 A Zvyšující se napětí a zvyšující se proud s omezením maximální hodnoty pro měkký rozběh motoru Vestavěná ochrana motoru Kompaktní konstrukce s vnitřním bypassem polovodičů - pro minimalizaci výkonových ztrát Přídavné jednotky určené pro dálkové ovládání a sériovou komunikaci VLT Soft Starter MCD 500 Kompletní řešení rozběhu motoru s moderními funkcemi startu, zastavení a ochrany motoru i softstartéru. Přizpůsobivé řízení zrychlení, možnost zapojení do vnitřního delta zapojení, grafický displej se 4 řádky a programovatelná nabídka nastavení A, 7,5 800 kw (1,2 MW při vnitřním delta zapojení) Varianty pro napájecí napětí v rozsahu V AC

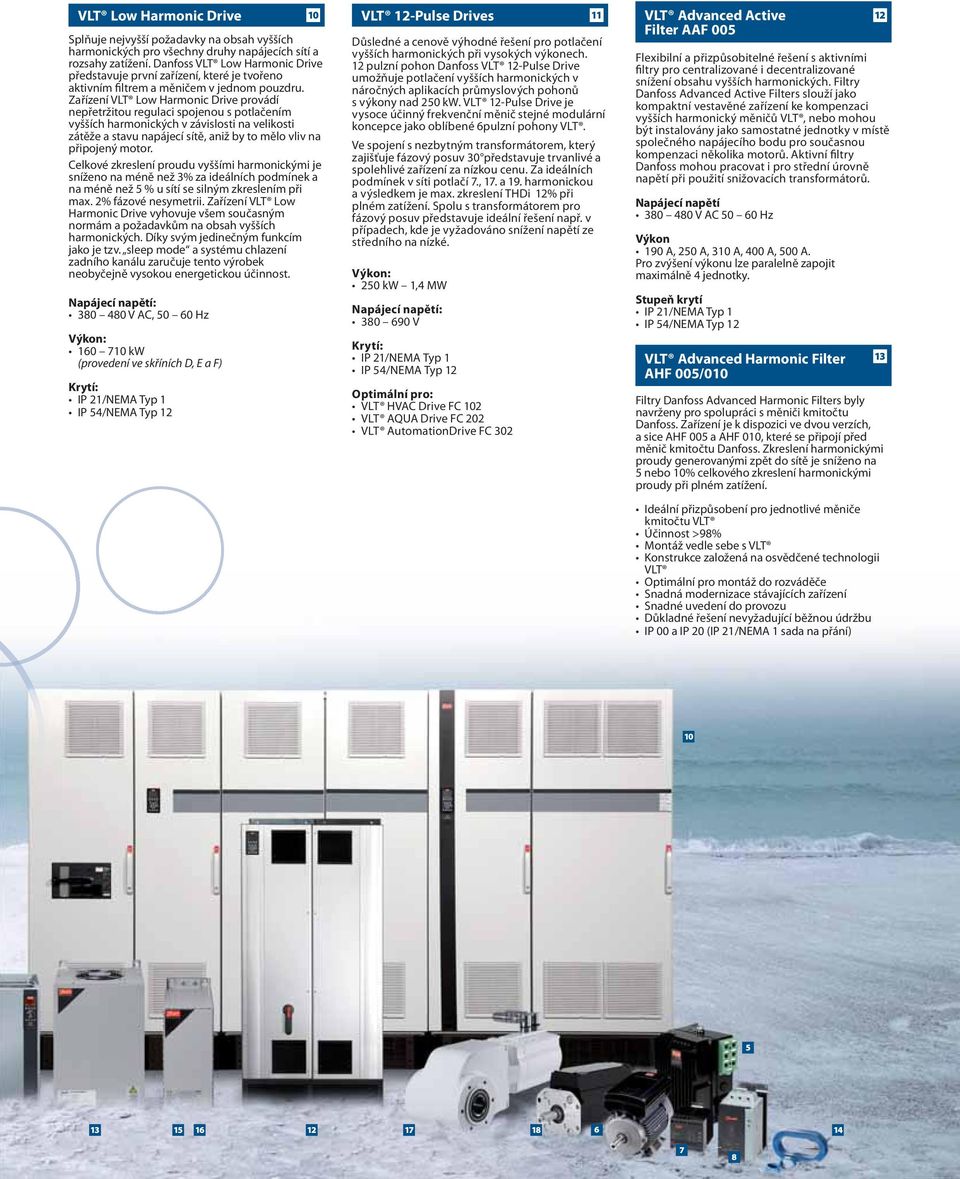

4 VLT Low Harmonic Drive Splňuje nejvyšší požadavky na obsah vyšších harmonických pro všechny druhy napájecích sítí a rozsahy zatížení. Danfoss VLT Low Harmonic Drive představuje první zařízení, které je tvořeno aktivním filtrem a měničem v jednom pouzdru. Zařízení VLT Low Harmonic Drive provádí nepřetržitou regulaci spojenou s potlačením vyšších harmonických v závislosti na velikosti zátěže a stavu napájecí sítě, aniž by to mělo vliv na připojený motor. Celkové zkreslení proudu vyššími harmonickými je sníženo na méně než 3% za ideálních podmínek a na méně než 5 % u sítí se silným zkreslením při max. 2% fázové nesymetrii. Zařízení VLT Low Harmonic Drive vyhovuje všem současným normám a požadavkům na obsah vyšších harmonických. Díky svým jedinečným funkcím jako je tzv. sleep mode a systému chlazení zadního kanálu zaručuje tento výrobek neobyčejně vysokou energetickou účinnost. Napájecí napětí: V AC, Hz Výkon: kw (provedení ve skříních D, E a F) Krytí: IP 21/NEMA Typ 1 IP 54/NEMA Typ 12 VLT 12-Pulse Drives Důsledné a cenově výhodné řešení pro potlačení vyšších harmonických při vysokých výkonech. 12 pulzní pohon Danfoss VLT 12-Pulse Drive umožňuje potlačení vyšších harmonických v náročných aplikacích průmyslových pohonů s výkony nad 250 kw. VLT 12-Pulse Drive je vysoce účinný frekvenční měnič stejné modulární koncepce jako oblíbené 6pulzní pohony VLT. Ve spojení s nezbytným transformátorem, který zajišťuje fázový posuv 30 představuje trvanlivé a spolehlivé zařízení za nízkou cenu. Za ideálních podmínek v síti potlačí 7., 17. a 19. harmonickou a výsledkem je max. zkreslení THDi 12% při plném zatížení. Spolu s transformátorem pro fázový posuv představuje ideální řešení např. v případech, kde je vyžadováno snížení napětí ze středního na nízké. Výkon: 250 kw 1,4 MW Napájecí napětí: V Krytí: IP 21/NEMA Typ 1 IP 54/NEMA Typ 12 Optimální pro: VLT HVAC Drive FC 102 VLT AQUA Drive FC 202 VLT AutomationDrive FC 302 VLT Advanced Active Filter AAF Flexibilní a přizpůsobitelné řešení s aktivními filtry pro centralizované i decentralizované snížení obsahu vyšších harmonických. Filtry Danfoss Advanced Active Filters slouží jako kompaktní vestavěné zařízení ke kompenzaci vyšších harmonický měničů VLT, nebo mohou být instalovány jako samostatné jednotky v místě společného napájecího bodu pro současnou kompenzaci několika motorů. Aktivní filtry Danfoss mohou pracovat i pro střední úrovně napětí při použití snižovacích transformátorů. Napájecí napětí V AC Hz Výkon 190 A, 250 A, 310 A, 400 A, 500 A. Pro zvýšení výkonu lze paralelně zapojit maximálně 4 jednotky. Stupeň krytí IP 21/NEMA Typ 1 IP 54/NEMA Typ 12 VLT Advanced Harmonic Filter AHF 005/ Filtry Danfoss Advanced Harmonic Filters byly navrženy pro spolupráci s měniči kmitočtu Danfoss. Zařízení je k dispozici ve dvou verzích, a sice AHF 005 a AHF 010, které se připojí před měnič kmitočtu Danfoss. Zkreslení harmonickými proudy generovanými zpět do sítě je sníženo na 5 nebo 10% celkového zkreslení harmonickými proudy při plném zatížení. Ideální přizpůsobení pro jednotlivé měniče kmitočtu VLT Účinnost >98% Montáž vedle sebe s VLT Konstrukce založená na osvědčené technologii VLT Optimální pro montáž do rozváděče Snadná modernizace stávajících zařízení Snadné uvedení do provozu Důkladné řešení nevyžadující běžnou údržbu IP 00 a IP 20 (IP 21/NEMA 1 sada na přání)

5 Danfoss GmbH OneGearDrive Hygienic SEPTEMBER 2010 VLT Common Mode Filters Filtry common mode jsou umístěny mezi měničem kmitočtu a motorem. Jsou tvořeny nanokrystalickými jádry, která redukují vysokofrekvenční šum v motorových kabelech (stíněných či nestíněných) a omezují ložiskové proudy v motoru. Zvýšená životnost ložisek motoru Možnost kombinace s du/dt a sinusovými filtry Snížení vysokofrekvenčního vyzařování z kabelů motoru Jednoduchá instalace není třeba provádět žádná nastavení Oválný tvar umožňuje montáž ve vnitřním prostoru skříně měniče kmitočtu nebo ve svorkovnici motoru Nevyžadují údržbu VLT Sine-Wave Filters Sinusové filtry jsou umístěny mezi měničem kmitočtu a motorem. Jedná se o flitry typu dolní propust, které potlačují složky spínací frekvence měniče kmitočtu a vyhlazují jednotlivá fázová výstupní napětí měniče kmitočtu, čímž se dosáhne sinusového průběhu. Tím se sníží namáhání izolace motoru, ložiskové proudy a vyloučí se komutační hluk z motoru. 3 x V, 3 x V Mechanicky a elektricky přizpůsobeny pro jednotlivé pohony s měniči kmitočtu VLT Eliminace přepětí a napěťových špiček způsobených odrazy v kabelech Ochrana izolace motoru proti předčasnému stárnutí Snížení elektromagnetického rušení eliminací impulzních odrazů vlivem parazitních proudů v kabelech motoru. Tím je v některých případech umožněno používat i nestíněné kabely. Snížení vysokofrekvenčních ztrát v motoru Vhodné pro použití s dlouhými motorovými kabely (>150 m) Montáž vedle sebe s du/dt filtry VLT IP 00 a IP 20 (IP 23 nad 115 A) VLT du/dt Filters Filtry du/dt jsou umístěny mezi měničem kmitočtu a motorem. Jedná se o diferenciální filtry, které snižují napěťové špičky mezi fázovými svorkami motoru a zároveň zkracují dobu nárůstu napětí na úroveň, která redukuje namáhání izolace vinutí motoru. Filtry du/dt s menšími rozměry a hmotnostmi a jsou cenově výhodnější než sinusové filtry. 3 x V, 3 x V Mechanicky a elektricky přizpůsobeny pro jednotlivé pohony s měniči kmitočtu VLT Díky nízkému úbytku napětí jsou filtry du/dt ideální pro vysoce dynamické aplikace s vektorovou regulací magnetického toku Útlum parazitních oscilací na svorkách motoru a snížení rizika vzniku dvojitých impulzních a napěťových špiček Vhodné pro použití s krátkými motorovými kabely (do150 m) Možná montáž vedle sebe s VLT IP 00 a IP 20 (IP 23 nad 115 A a IP 54 od A) VLT Motion Control Tool MCT 10 Pro správu parametrů měniče kmitočtu představuje Motion Control Tool MCT 10 dokonalý nástroj. V počítači nebo laptopu je možná úprava dat v online i offline režimu. MCT 10 Vám nabízí: Snadnou orientaci v projektu; jeden soubor, který obsahuje všechny parametry nastavení, plus soubory definované uživatelem Náhled jako u prohlížeče Explorer poskytuje uživateli rychlý přístup k informacím Nástroj Motion Control Tool VLT nabízí programování karet se synchronizací a polohovaním ve stejném prostředí: tj. jeden PC nástroj pro všechny úlohy Možnost uvedení do provozu měniče v online i offline Podpora různých rozhraní RS485, RS232, USB a Profibus Možnost importu nastavení měničů z programu Dialog (verze pracující jak ve Windows tak DOS) VLT MCT 31 Harmonics Calculation Software Se softwarem pro výpočet harmonických VLT MCT 31 můžete určit, zda harmonické budou představovat problém ve Vaší instalaci při rozšíření o další pohony. VLT MCT 31 slučuje výhody rozdílných metod snížení obsahu harmonických z portfolia výrobků Danfoss a vypočítává systém zkreslení vlivem vyšších harmonických. Kromě toho software poskytuje rychlé informace o tom, zda instalace vyhovuje nejvíce uznávaným harmonickým normám a doporučením. Nástroj Harmonic Calculation MCT 31 si můžete bezplatně stáhnout na adrese (záložka Stažení softwaru) jedná se o nejnovější aktualizovanou verzi výpočtového softwaru. OneGearDrive Zařízení OneGearDrive je navrženo zejména pro využití v potravinářském a nápojovém průmyslu. Je k dispozici ve dvou verzích, a sice HygenicDrive a Standard. Verze HygenicDrive je schválena k provozu v čistých prostorách a farmaceutickém průmyslu. Kompaktní konstrukce zařízení OneGearDrive je zvláště výhodná k montáži na transportní a dopravníkové systémy. TYPE EL - CLASS I Synchronní třífázový motor s permanentními magnety (lepší třída účinnosti než Super Premium Efficiency Class IE4) Systém s vysokou účinností je vhodný pro použití s Danfoss VLT AutomationDrive nebo VLT Decentral Drive FCD 302 Pouzdro s naprosto hladkým povrchem zabraňuje hromadění nečistot a zajišťuje snadné čištění Vysoký stupeň ochrany, třída IP 67 a IP 69 K Není nutný chladící ventilátor motoru HygienicDrive - speciální povrchová úprava je odolná vůči čištění a dezinfekčním prostředkům (ph 2 až ph 12) tuto úpravu je možné dodat na přání HygienicDrive EHEGD schválena a opatřena povrchovým nátěrem dle FDA OneGearDrive může být vybavena příslušenstvím zabudovaným resolverem 17 VLT Integrated Servo Drive 18 Nové zařízení ISD 410 představuje vysoce kvalitní hnací systém Integrated Servo Drive založený na technologii motorů PM (permanentní magnety). Řízení pohybu je začleněno v pohonu. Zařízení je vybaveno komunikační sběrnicí CAN. Jedná se o systém, který lze provozovat s proměnným počtem os a umožňuje vytvářet flexibilní strojní konstrukce pro balení v průmyslu potravin a nápojů. PM motory 2-3 Nm v provozní třídě S1 Napájecí napětí 400 V AC 300 V DC Flexibilita - možnost řízení několika či mnoha os Kompaktní a finančně výhodné řešení pohonů Snížené náklady a doba instalace Spojení pomocí hybridních kabelů Funkce řízení pohybu je začleněna v pohonu Architektura Open Master založená na IEC s CoDeSys.

6 Co znamená značka VLT Firma Danfoss VLT Drives je největší světový výrobce špičkových měničů kmitočtu a její podíl na trhu se dále zvyšuje. Chráníme životní prostředí Produkty VLT jsou vyráběny s ohledem na ochranu životního i sociálního prostředí. Všechny výrobní činnosti jsou pečlivě plánovány a prováděny s ohledem na ochranu jednotlivých zaměstnanců firmy, pracovního i životního prostředí v okolí továrny. Výroba probíhá bez znečištění okolního prostředí kouřem, hlukem a dalšími nebezpečnými látkami a je zajištěna i bezpečná likvidace použitých produktů. Globální dohoda OSN o ochraně životního prostředí Firma Danfoss podepsala Globální dohodu OSN o ochraně životního a sociálního prostředí a naše firma jedná vždy zodpovědně vůči místním komunitám. Danfoss plní směrnice EU Všechny továrny Danfoss mají certifikát ISO a splňují Směrnici EU o bezpečném nakládání s odpady z elektrických a elektronických přístrojů (WEEE), Obecnou směrnici o bezpečnosti výrobků (GPSD) a Směrnici EU o strojírenských výrobcích. Firma Danfoss VLT Drives postupně přestává používat olovo ve všech svých produktech a splňuje směrnici RoHS. Přínos produktů Danfoss Jednoroční výroba měničů kmitočtu VLT ušetří energii odpovídající produkci jedné atomové elektrárny. Lepší kontrola provozu díky měničům kmito čtu Danfoss zároveň zlepšuje kvalitu vyráběných produktů, snižuje množství odpadů a prodlužuje životnost zařízení. Oddanost zákazníkům Oddanost zákazníkům se stalo heslem firmy Danfoss od okamžiku, kdy jako první zahájila v roce 1968 masovou výrobu měničů kmitočtu pro střídavé motory s měnitelnou rychlostí pod značkou VLT. Na vývoji, výrobě a prodeji měničů kmitočtu a softstartérů a poskytování servisních služeb ve více než 100 zemích světa se podílí dva tisíce zaměstnanců Danfoss. Inteligentní a inovativní řešení Vývojoví pracovníci firmy Danfoss VLT Drives využívají novou modulární koncepci nejen při vývoji měničů, ale i při navrhování designu, výrobě a sestavování zákaznických konfigurací. Nové funkce jsou vyvíjeny na bázi existujících technologických platforem. To umožňuje souběžný vývoj více různých prvků a zároveň zkrácení doby potřebné pro uvedení inovací na trh a tím je zajištěno, že naši zákazníci mohou vždy využívat nejmodernější dostupné technologie. Spoléháme se na odborníky Ručíme za kvalitu všech součástí našich výrobků. Skutečnost, že vyvíjíme a vyrábíme svůj vlastní hardware, software, výkonové moduly, desky plošných spojů a volitelné doplňky, je zárukou spolehlivosti našich výrobků. Globální servisní služby na místě Měniče kmitočtu VLT se používají v aplikacích po celém světě a servisní experti Danfoss VLT Drives ve více než 100 zemích světa jsou připraveni poskytnout našim zákazníkům aplikační podporu a servisní služby přímo na místě. Odborníci firmy Danfoss Drive se nikdy nezastaví dříve, než vyřeší všechny problémy našich zákazníků. Česká republika: Danfoss s.r.o., V Parku 2316/12, Praha 4 - Chodov, Tel: , Fax: danfoss.cz@danfoss.com Slovensko: Danfoss s.r.o., Továrenská 49, Zlaté Moravce, Tel: , Fax: danfoss.sk@danfoss.com DKDD.PB.04.E1.48 VLT je ochranná známka společnosti Danfoss A/S Vyrobeno PE-MMSC
