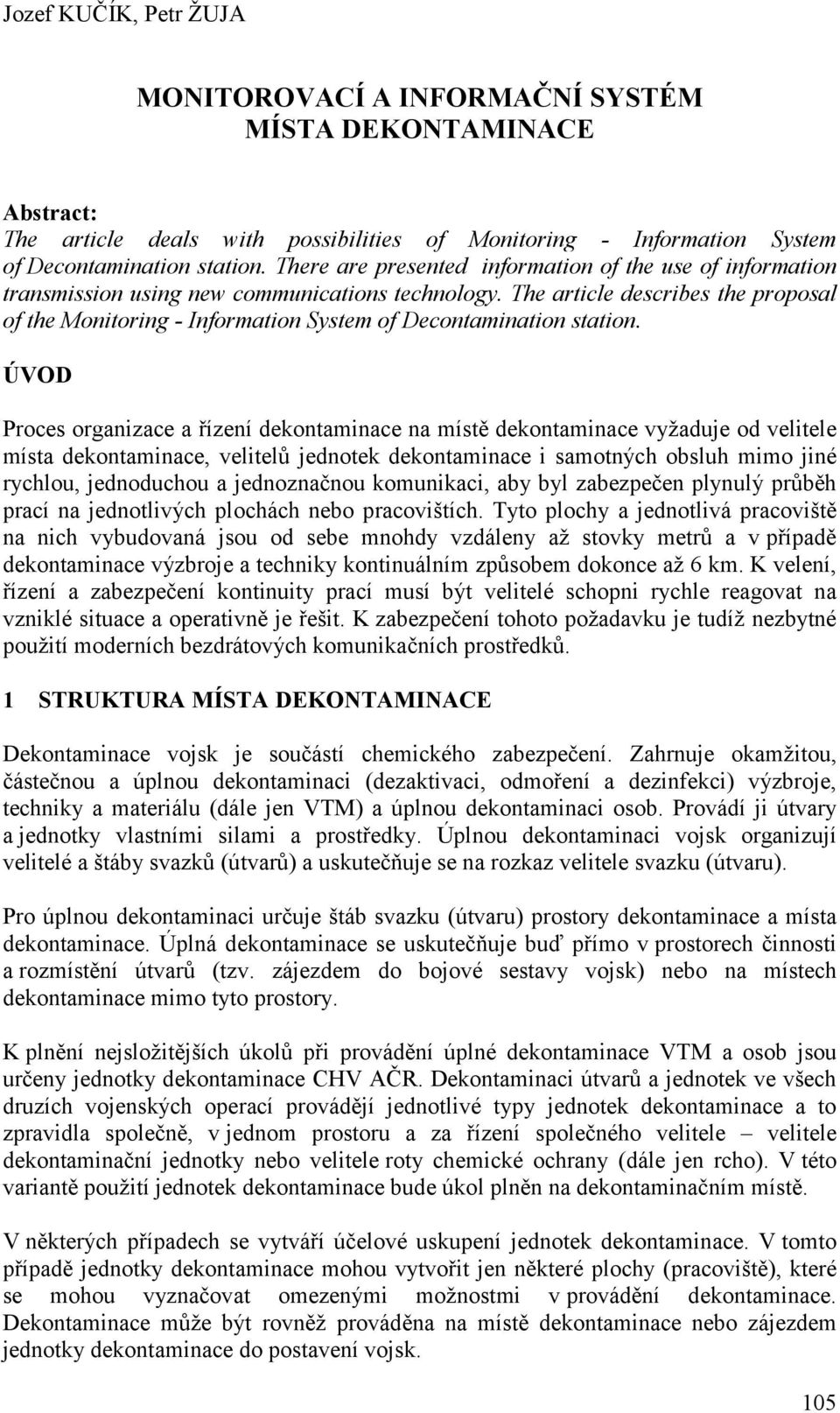

1 Jozef KUČÍK, Petr ŽUJA MONITOROVACÍ A INFORMAČNÍ SYSTÉM MÍSTA DEKONTAMINACE Abstract: The article deals with possibilities of Monitoring - Information System of Decontamination station. There are presented information of the use of information transmission using new communications technology. The article describes the proposal of the Monitoring - Information System of Decontamination station. ÚVOD Proces organizace a řízení dekontaminace na místě dekontaminace vyžaduje od velitele místa dekontaminace, velitelů jednotek dekontaminace i samotných obsluh mimo jiné rychlou, jednoduchou a jednoznačnou komunikaci, aby byl zabezpečen plynulý průběh prací na jednotlivých plochách nebo pracovištích. Tyto plochy a jednotlivá pracoviště na nich vybudovaná jsou od sebe mnohdy vzdáleny až stovky metrů a v případě dekontaminace výzbroje a techniky kontinuálním způsobem dokonce až 6 km. K velení, řízení a zabezpečení kontinuity prací musí být velitelé schopni rychle reagovat na vzniklé situace a operativně je řešit. K zabezpečení tohoto požadavku je tudíž nezbytné použití moderních bezdrátových komunikačních prostředků. 1 STRUKTURA MÍSTA DEKONTAMINACE Dekontaminace vojsk je součástí chemického zabezpečení. Zahrnuje okamžitou, částečnou a úplnou (dezaktivaci, odmoření a dezinfekci) výzbroje, techniky a materiálu (dále jen VTM) a úplnou osob. Provádí ji útvary a jednotky vlastními silami a prostředky. Úplnou vojsk organizují velitelé a štáby svazků (útvarů) a uskutečňuje se na rozkaz velitele svazku (útvaru). Pro úplnou určuje štáb svazku (útvaru) prostory dekontaminace a místa dekontaminace. Úplná dekontaminace se uskutečňuje buď přímo v prostorech činnosti a rozmístění útvarů (tzv. zájezdem do bojové sestavy vojsk) nebo na místech dekontaminace mimo tyto prostory. K plnění nejsložitějších úkolů při provádění úplné dekontaminace VTM a osob jsou určeny jednotky dekontaminace CHV AČR. Dekontaminaci útvarů a jednotek ve všech druzích vojenských operací provádějí jednotlivé typy jednotek dekontaminace a to zpravidla společně, v jednom prostoru a za řízení společného velitele velitele dekontaminační jednotky nebo velitele roty chemické ochrany (dále jen rcho). V této variantě použití jednotek dekontaminace bude úkol plněn na dekontaminačním místě. V některých případech se vytváří účelové uskupení jednotek dekontaminace. V tomto případě jednotky dekontaminace mohou vytvořit jen některé plochy (pracoviště), které se mohou vyznačovat omezenými možnostmi v provádění dekontaminace. Dekontaminace může být rovněž prováděna na místě dekontaminace nebo zájezdem jednotky dekontaminace do postavení vojsk. 105

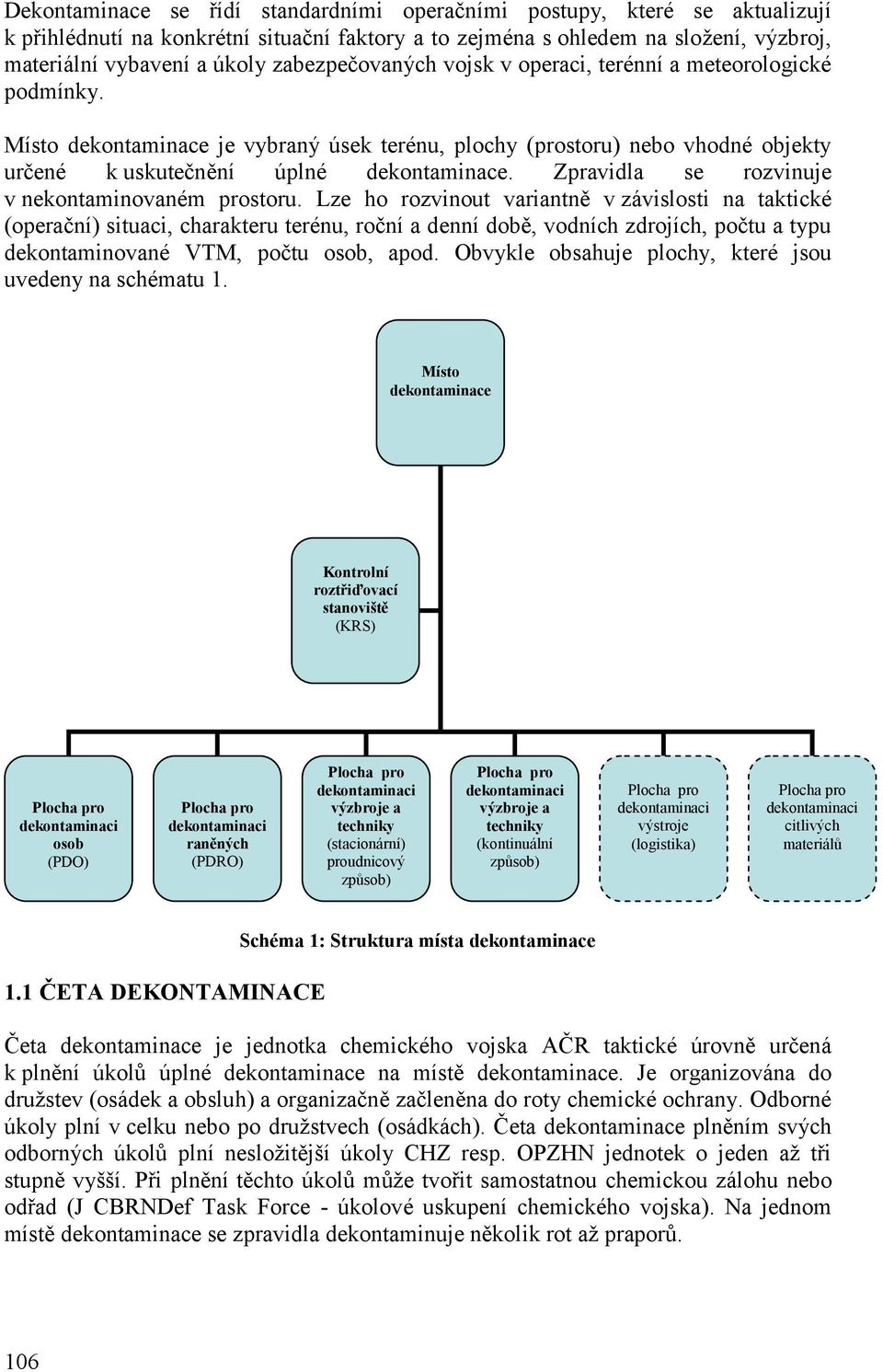

2 Dekontaminace se řídí standardními operačními postupy, které se aktualizují k přihlédnutí na konkrétní situační faktory a to zejména s ohledem na složení, výzbroj, materiální vybavení a úkoly zabezpečovaných vojsk v operaci, terénní a meteorologické podmínky. Místo dekontaminace je vybraný úsek terénu, plochy (prostoru) nebo vhodné objekty určené k uskutečnění úplné dekontaminace. Zpravidla se rozvinuje v nekontaminovaném prostoru. Lze ho rozvinout variantně v závislosti na taktické (operační) situaci, charakteru terénu, roční a denní době, vodních zdrojích, počtu a typu dekontaminované VTM, počtu osob, apod. Obvykle obsahuje plochy, které jsou uvedeny na schématu 1. Místo dekontaminace Kontrolní roztřiďovací stanoviště (KRS) osob (PDO) raněných (PDRO) výzbroje a techniky (stacionární) proudnicový způsob) výzbroje a techniky (kontinuální způsob) výstroje (logistika) citlivých materiálů 1.1 ČETA DEKONTAMINACE Schéma 1: Struktura místa dekontaminace Četa dekontaminace je jednotka chemického vojska AČR taktické úrovně určená k plnění úkolů úplné dekontaminace na místě dekontaminace. Je organizována do družstev (osádek a obsluh) a organizačně začleněna do roty chemické ochrany. Odborné úkoly plní v celku nebo po družstvech (osádkách). Četa dekontaminace plněním svých odborných úkolů plní nesložitější úkoly CHZ resp. OPZHN jednotek o jeden až tři stupně vyšší. Při plnění těchto úkolů může tvořit samostatnou chemickou zálohu nebo odřad (J CBRNDef Task Force - úkolové uskupení chemického vojska). Na jednom místě dekontaminace se zpravidla dekontaminuje několik rot až praporů. 106

3 1.2 VYBAVENÍ ČETY DEKONTAMINACE SPECIÁLNÍ VTM, VÝPOČETNÍ A KOMUNIKAČNÍ TECHNIKOU Aktuální počty osob, a techniky čety dekontaminace rcho jsou uvedeny v tabulce 1. Osoby Technika Funkce Počet Název Počet Velitel čety (VČ) 1 0 Družstvo dekontaminace osob 7 Automobil chemický rozstřikovací 1 (drdek O) ACHR-90M Souprava pro osob 1 SDO Automobil nákladní terénní těžký 1 Družstvo dekontaminace raněných (drdek Ran) Družstvo dekontaminace výzbroje a techniky (drdek VT) Družstvo dozimetrické a chemické kontroly (drdchk ) 7 Automobil chemický rozstřikovací 1 ACHR-90M Automobil nákladní terénní těžký 1 Souprava pro osob SDO 1 14 Automobil chemický rozstřikovací 4 ACHR-90M Automobil nákladní terénní těžký 4 Zařízení pro SOBT LINKA Automobil osobní terénní 1 Automobil nákladní terénní střední 1 Celkem Tabulka 1: Počty osob a techniky čety dekontaminace rcho Komunikační prostředky RF-1301 a RF-1325 jsou součástí nástavby vozidel ACHR- 90M. Ostatní komunikační prostředky (RF-1305) jsou přidělovány nadřízeným stupněm. Celkový přehled vybavení čety dekontaminace komunikačními prostředky je uveden v tabulce 2. Komunikační prostředky Poznámka Přiděleno komu Název prostředku Počet VČ + drdchk RF drdek O RF ACHR-90M RF ACHR-90M drdek Ran RF ACHR-90M RF ACHR-90M drdek VT RF MZ-82 RF ACHR-90M Celkem 16 Tabulka 2: Počty a vybavení výpočetní a komunikačními prostředky čety dekontaminace Z uvedeného přehledu vyplývá, že četa dekontaminace v současnosti nemá žádné vlastní ani přidělené prostředky pro datovou komunikaci výpočetní techniku s odpovídajícím SW, prostředky širokopásmového bezdrátového systému a monitorovacího systému. 107

4 2 NÁVRH MONITOROVACÍHO KOMUNIKAČNÍHO SYSTÉMU MÍSTA DEKONTAMINACE V současné době je v rámci činnosti vyspělých armád světa plně rozvíjeno a využíváno k zabezpečení potřebné komunikace v zájmovém prostoru tzv. monitorovacích komunikačních systémů vybavených moderními technologiemi bezdrátové komunikace. V rámci činnosti jednotek dekontaminace chemického vojska AČR nebyl doposud žádný takový systém řešen. Návrh monitorovacího komunikačního systému (dále jen MIS) místa dekontaminace vychází ze současného pojetí provádění dekontaminace VTM a osob v AČR. Z hlediska řízení, velení a vlastní realizace dekontaminačních prací je MIS členěn do dvou úrovní. První úroveň (řídící) propojuje jednotlivé plochy (pracoviště) místa dekontaminace a druhá úroveň (výkonná) řeší propojení v rámci plochy (pracoviště) dekontaminace. MIS první úrovně je tvořen bezdrátovými spoji Motorola PTP 600 (PTP podporující pásmo NATO) a to v konfiguraci způsobů uspořádání zařízení v síti Pointto-Point (dále jen PTP). Jednou z největších výhod systému PTP 600 je to, že jej lze použít pro spoje při přímé viditelnosti (Line of Sight, dále jen LoS) i nepřímé viditelnosti (Non Line of Sight, dále jen NLoS), což může být, zejména při bojovém použití jednotky dekontaminace, jedním ze zásadních požadavků. Zahrnuje propojení kontrolního a roztřiďovacího stanoviště (KRS), plochy pro osob (PDO) a plochy pro výzbroje a techniky (PDVT). Podobně je možné propojit i další vytvářené plochy místa dekontaminace. Toto propojení je graficky znázorněno na schématu Schéma 2: Znázornění propojení první úrovně na místě dekontaminace Uvedené propojení zabezpečuje splnění následujících parametrů: - NATO rozsah IV (4,8 a 4,5 GHz); - rychlost přenosu dat až 200 Mbps; - dosah při přímé viditelnosti (LoS) až 200 km;

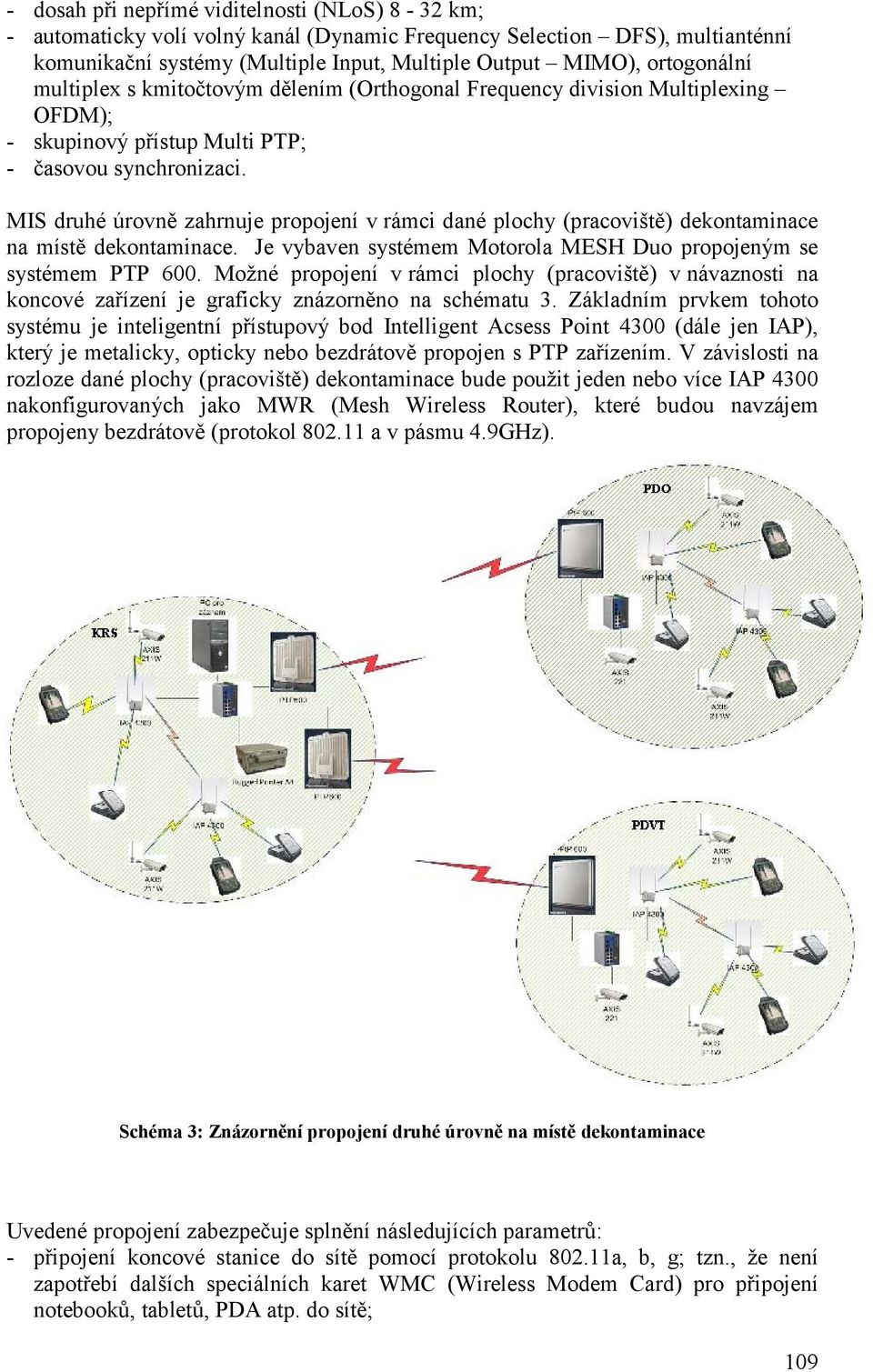

5 - dosah při nepřímé viditelnosti (NLoS) 8-32 km; - automaticky volí volný kanál (Dynamic Frequency Selection DFS), multianténní komunikační systémy (Multiple Input, Multiple Output MIMO), ortogonální multiplex s kmitočtovým dělením (Orthogonal Frequency division Multiplexing OFDM); - skupinový přístup Multi PTP; - časovou synchronizaci. MIS druhé úrovně zahrnuje propojení v rámci dané plochy (pracoviště) dekontaminace na místě dekontaminace. Je vybaven systémem Motorola MESH Duo propojeným se systémem PTP 600. Možné propojení v rámci plochy (pracoviště) v návaznosti na koncové zařízení je graficky znázorněno na schématu 3. Základním prvkem tohoto systému je inteligentní přístupový bod Intelligent Acsess Point 4300 (dále jen IAP), který je metalicky, opticky nebo bezdrátově propojen s PTP zařízením. V závislosti na rozloze dané plochy (pracoviště) dekontaminace bude použit jeden nebo více IAP 4300 nakonfigurovaných jako MWR (Mesh Wireless Router), které budou navzájem propojeny bezdrátově (protokol a v pásmu 4.9GHz). Schéma 3: Znázornění propojení druhé úrovně na místě dekontaminace Uvedené propojení zabezpečuje splnění následujících parametrů: - připojení koncové stanice do sítě pomocí protokolu a, b, g; tzn., že není zapotřebí dalších speciálních karet WMC (Wireless Modem Card) pro připojení notebooků, tabletů, PDA atp. do sítě; 109

6 - NATO rozsah IV (4,9 GHz); - rychlost až 54 Mbps; - Virtual Network Mapping (VNM); - Quality of Service (QOS) prioritizace dat (paketů) dle protokolu e. Vzhledem k využívaným frekvenčním rozsahům není nutné řešit žádosti o využívání frekvenčního pásma. Jsou využívána následující frekvenční pásma: - 4,8 až 4,9 GHz NATO pásmo pro spoje a komunikace v rámci MESH bezdrátové infrastruktury; - 2,4 GHz veřejné WiFi pásmo pro přístup klientských zařízení (PDA, notebook, kamera, apod.). Z hlediska bezpečnosti je systém zabezpečený dostatečně výkonným šifrováním (bezpečnost šifrování bit a bit AES FIPS 197). MIS na místě dekontaminace umožňuje: - vytvořit komplexní komunikační bezdrátový systém zahrnující vzájemné propojení a sdílení dat; - vytvořit podmínky pro vysoce efektivní velení, řízení a organizaci dekontaminačních prací; - přenos dat s využitím bezdrátové komunikace a datového přenosu; - zlepšit vzájemnou komunikaci pro zabezpečení velení a řízení; - zvýšit celkovou orientaci a přehled o činnosti na jednotlivých dekontaminačních plochách (pracovištích); - provést operativní zásah do činnosti jednotek dekontaminace. ZÁVĚR V současné době je v procesu velení a řízení nanejvýš důležité informace získat co nejrychleji je zpracovat, vyhodnotit a využít. Absolutní nezbytností je pak získané informace předávat včas a nezkresleně dál. Pro plnění úkolů úplné dekontaminace vojsk jednotkami dekontaminace CHV AČR je potřebné mít trvalý přehled o dění na místě dekontaminace a průběhu dekontaminačních prací. Návrh na vytvoření MIS na místě dekontaminace vychází z potřeb jednotek dekontaminace CHV AČR při plnění jejich úkolů v operacích a aktuálnosti řešené problematiky v oblasti nových komunikačních a informačních technologií prosazovaných v rámci NATO. Vychází z potřeby rozvoje sil a prostředků řízení a komunikace a automatizace vojenských procesů. LITERATURA [1] Monitorovací a informační systém místa dekontaminace.[studie]. CSBC BOHEMIA, spol. s r.s.o., Brno, [2] Chemické zabezpečení v Armádě České republiky. [Vševojsk-2-6]: MO, Praha, [3] Chemické vojsko. Názvoslovná norma NN MO Praha, [4] Volně šířené propagační materiály a prezentace společností Motorola, Panasonic, Tetra, Blaze, Axis, Microsoft. 110
