Tato instalační příručka je určena pro uživatele routerů DrayTek řady Vigor2920 Dual- WAN Security firewall pro malé a střední firmy.
|
|
- David Pavel Havlíček
- před 8 lety
- Počet zobrazení:
Transkript
1 Obsah 1. Předmluva Autorská práva Záruční a pozáruční servis Upgrade firmware a nástrojů Ochrana a bezpečnost při instalaci Záruka Ujištění Informace o rozhraní a provozu Úvod Popis panelů Seznam Použitých zkratek Vigor Vigor2920n Vigor2920Vn Obsah balení Jaké informace potřebujete od ISP Uživatelské jméno / heslo Pevná IP adresa / síťová maska / IP adresa brány Gateway Potřebné technické a programové vybavení Instalace routeru Instalace hardwaru Inicializace a nastavení routeru Přístup přes webové rozhraní Základní nastavení Řešení problémů Kontrola hardwaru Kontrola nastavení sítě na vašem PC Kontrola routeru z PC pomocí funkce ping Kontrola údajů od vašeho poskytovatele Návrat do výchozího nastavení Kontaktujte vašeho dodavatele Užitečné odkazy: Instalace tiskárny: Nastavení bezdrátové sítě (Wireless LAN):
2 1. Předmluva Tato instalační příručka je určena pro uživatele routerů DrayTek řady Vigor2920 Dual- WAN Security firewall pro malé a střední firmy. Informace uvedené v tomto dokumentu se mohou měnit bez upozornění v závislosti na vývoji hardwaru a softwaru tohoto zařízení. V případě dalších otázek nás kontaktujte na adrese: attel@attel.cz. Nejnovější informace o produktech a funkcích najdete na adrese: Autorská práva Copyright (c) 2007 DrayTek Corporation, všechna práva vyhrazena. Česká verze: ATTEL Bohemia, s.r.o. ( ) Tato publikace obsahuje informace, které jsou chráněny autorskými právy. Je zakázáno reprodukovat, vysílat, přepisovat, uskladňovat v databázových systémech, nebo překládat do jiného jazyka kteroukoli část bez písemného souhlasu vlastníka autorských práv. 1.2 Záruční a pozáruční servis ATTEL Bohemia, s.r.o., Podnikatelská 565, Praha 9 (tel: ) 1.3 Upgrade firmware a nástrojů Vzhledem na neustálý vývoj technologií DrayTek, budou všechny routery průběžně aktualizovány. Informace o aktuálním Firmware, ovladačích a nástrojích najdete na: Ochrana a bezpečnost při instalaci Přečtěte si prosím pozorně, než začnete s instalací, instalační příručku. Router je složitá elektronická jednotka, která může být opravována pouze v autorizovaném servisu, proto sami toto zařízení neotevírejte a neopravujte. Při instalaci a provozu neumísťujte jednotku ve vlhkém a nebezpečném prostředí (např. koupelna). Router by měl být používán v místnosti s normálním prostředím s rozsahem teplot +5 až +40 stupňů Celsia. Nevystavujte router přímému slunečnímu záření a dalším zdrojům tepla, aby nedošlo k poškození a deformaci krytu. Zabezpečte zařízení mimo dosah dětí. Při likvidaci zařízení dodržujte předpisy životního prostředí a umístěte jej do kontejnerů sběrných míst, nebo likvidaci zadejte specializovaným firmám. 1
3 1.5 Záruka Výrobce poskytuje 2 letou záruku od data zakoupení uživatelem. Během záruky, která je prokázána prodejním dokladem provedeme na naše náklady opravu zařízení, nebo výměnu dílů, které jsou nezbytné pro řádný provoz zařízení. Jakákoliv výměna dílů bude prováděna z nových, nebo plně hodnotných repasovaných náhradních dílů. Tato záruka se nevztahuje na zařízení upravovaná, nesprávně používaná, poškozená živelnou událostí a vystavená nestandardním provozním podmínkám. Záruka se nevztahuje na přikládané programové produkty v balení. 1.6 Ujištění DrayTek Corp. prohlašuje, že zařízení Vigor2920, Vigor2920n, Vigor2920Vn, jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES a Nařízením vlády ČR č.426/2000sb. Prohlášení o shodě je součástí této příručky nebo je dostupné na internetových stránkách výrobce: Informace o rozhraní a provozu Rádiové zařízení Vigor2920/ n/ Vn/ s modulací OFDM lze v ČR volně provozovat v souladu s všeobecným oprávněním č. VO-R/12/ V rámci tohoto oprávnění doporučujeme používat přiložené antény. V případě použití jiných, např. externích antén, upozorňujeme na dodržování max. spektrální hustoty e.i.r.p. 20 dbw/ 1MHz. Pro získání více informací navštivte stránky výrobce na adrese: 2
4 2. Úvod Vigor2920 je širokopásmový router s rozhraním Dual-WAN a je navržen pro potřeby uživatelů malých a středních podnikových aplikací. Obě WAN rozhraní tvoří Ethernet port, který je možné připojit na další DSL modem, kabelový modem nebo na media konvertor do optické sítě. Provoz mezi WAN porty je možné řídit pomoci nastavení funkcí: 1. Vyvážení průtoku (Policy-based load-balance) 2. Náhrada spojení (Fail-over) 3. Sdružení provozu na vyžádání (Bandwidth on Demand) Dále je možné použít mechanizmy řízení provozu na bázi QoS, limitace spojení přes NAT, agregace spojení vyžádáním a další. Uvedené funkce umožňují jednoduše, flexibilně a efektivně řídit přístup do internetu nebo propojení privátních sítí. Vlastností SPI, CSM, URL filtrování, IM a P2P výrazně rozšiřují možnosti aplikací ve firemních sítích. 2.1 Popis panelů Každý z jednotlivých typů routerů série Vigor2920 má rozdílný přední i zadní panel. Před instalací je proto vhodné se blíže seznámit se vzhledem každého konkrétního zařízení. Jistě to pomůže při jeho dalším používání a obsluze. Následující kapitoly vás seznámí s konkrétním vzhledem každého modelu. Zkratka ACT CPA CSM DoS DSL IM LAN P2P PSTN PWR QoS SPI TA VoIP VPN WAN WLAN 2.2 Seznam Použitých zkratek Popis Activity - aktivita zařízení Content Portal Autority správa obsahu webu vzdáleným serverem Content Security Management správa bezpečnosti obsahu webu Denial of Service odmítnutí služby Digital Subscriber Line digitální zákaznická přípojka Instant Messaging rychlé zprávy např. ICQ, Skype, Miranda Local Area Network lokální síť nebo místní síť Peer to peer - rovnocenná síťová komunikace Public Switched Telephone Network veřejná telefonní síť Power - napájení Quality of Service kvalita služby Statefull Packet Inspection - podrobná kontrola paketů Telefonní adaptér Voice over Internet Protocol hlas přes internetový protokol Virtual Private Network virtuální privátní síť Wide Area Network veřejná síť Wireless LAN - bezdrátová síť LAN 3
5 2.3 Vigor2920 Indikační LED Stav Popis ACT bliká Router je zapnut a pracuje správně (Activity) nesvítí Router je vypnutý USB svítí USB zařízení je připojeno a připraveno k použití bliká Probíhá přenos dat CSM svítí Je aktivní profil CMS pro IM/P2P WCF svítí Web Content Filter je aktivní WAN 1/2 svítí Router je připraven pro přístup na Internet přes WAN1 nebo WAN2 bliká Přenos dat DoS svítí Funkce DoS/DDoS je aktivní bliká Odrážení útoků VPN svítí Na Routeru jsou aktivní sítě VPN QoS svítí Funkce QoS je aktivní WAN 1/2 LAN 1/ 2/3/4 Levá LED (zelená) Pravá LED (zelená) Levá LED (zelená) Pravá LED (zelená) Indikační LED na konektorech Vigor2920 nesvítí Ethernet port je odpojen svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data svítí Ethernet port je připojen rychlostí 1000 Mbps nesvítí Ethernet port je připojen rychlostí 10/100 Mbps nesvítí Ethernet port je odpojen svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data svítí Ethernet port je připojen rychlostí 100 Mbps nesvítí Ethernet port je připojen rychlostí 10 Mbps Rozhraní Výrobní nastavení (Factory Reset) USB WAN 1/2 GigaLAN 1/2/3/4 PWR ON/OFF Popis Obnovení výrobního nastavení: Stlačte tlačítko a přidržte minimálně 8 vteřin při zapnutém routeru (LED ACT bliká). Až LED ACT začne blikat rychleji, tlačítko pusťte. Router se restartuje a obnoví se jeho výrobní nastavení. Konektor pro připojení externího HDD, 3G modemu, tiskárny Ethernet konektory pro připojení alternativního spojení do Internetu Ethernet konektory pro připojení lokálních zařízení Konektor pro připojení napájení Vypínač napájení 4
6 2.4 Vigor2920n Indikační LED Stav Popis ACT (Activity) bliká Router je zapnut a pracuje správně nesvítí Router je vypnutý DoS svítí Funkce DoS/DDoS je aktivní bliká Odrážení útoků CSM svítí Je aktivní profil CMS pro IM/P2P WLAN svítí Bezdrátový přístupový bod je aktivní bliká Přenos dat přes bezdrátovou síť WAN 1/2 svítí Router je připraven pro přístup na Internet přes WAN1/2 bliká Přenos dat USB svítí USB zařízení je připojeno a připraveno k použití bliká Probíhá přenos dat VPN svítí Na routeru jsou aktivní sítě VPN QoS svítí Funkce QoS je aktivní WAN 1/2 (Giga) Giga- LAN 1/2/3/4 Levá LED (zelená) Pravá LED (zelená) Levá LED (zelená) Pravá LED (zelená) Indikační LED na konektorech Vigor2920n nesvítí Ethernet port je odpojen svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data svítí Ethernet port je připojen rychlostí 1000 Mbps nesvítí Ethernet port je připojen rychlostí 10/100 Mbps nesvítí Ethernet port je odpojen svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data svítí Ethernet port je připojen rychlostí 100 Mbps nesvítí Ethernet port je připojen rychlostí 10 Mbps Rozhraní Popis Výrobní nastavenmálně 8 vteřin při zapnutém routeru (LED ACT bliká). Až LED Obnovení výrobního nastavení: Stlačte tlačítko a přidržte mini- (Factory Reset) ACT začne blikat rychleji, tlačítko pusťte. Router se restartuje a obnoví se jeho výrobní nastavení. Wireless LAN 1x stlačit = vyhledá zařízení připojující se pomocí WPS ON/OFF/WPS 2x stlačit = zapnutí / vypnutí bezdrátové sítě WAN 1/2 (Giga) Ethernet konektor k připojení alternativního spojení do Internetu GigaLAN 1/2/3/4 Ethernet konektory pro připojení lokálních zařízení USB Konektor pro připojení externího HDD, 3G modemu, tiskárny PWR Konektor pro připojení napájení ON/OFF Vypínač napájení 5

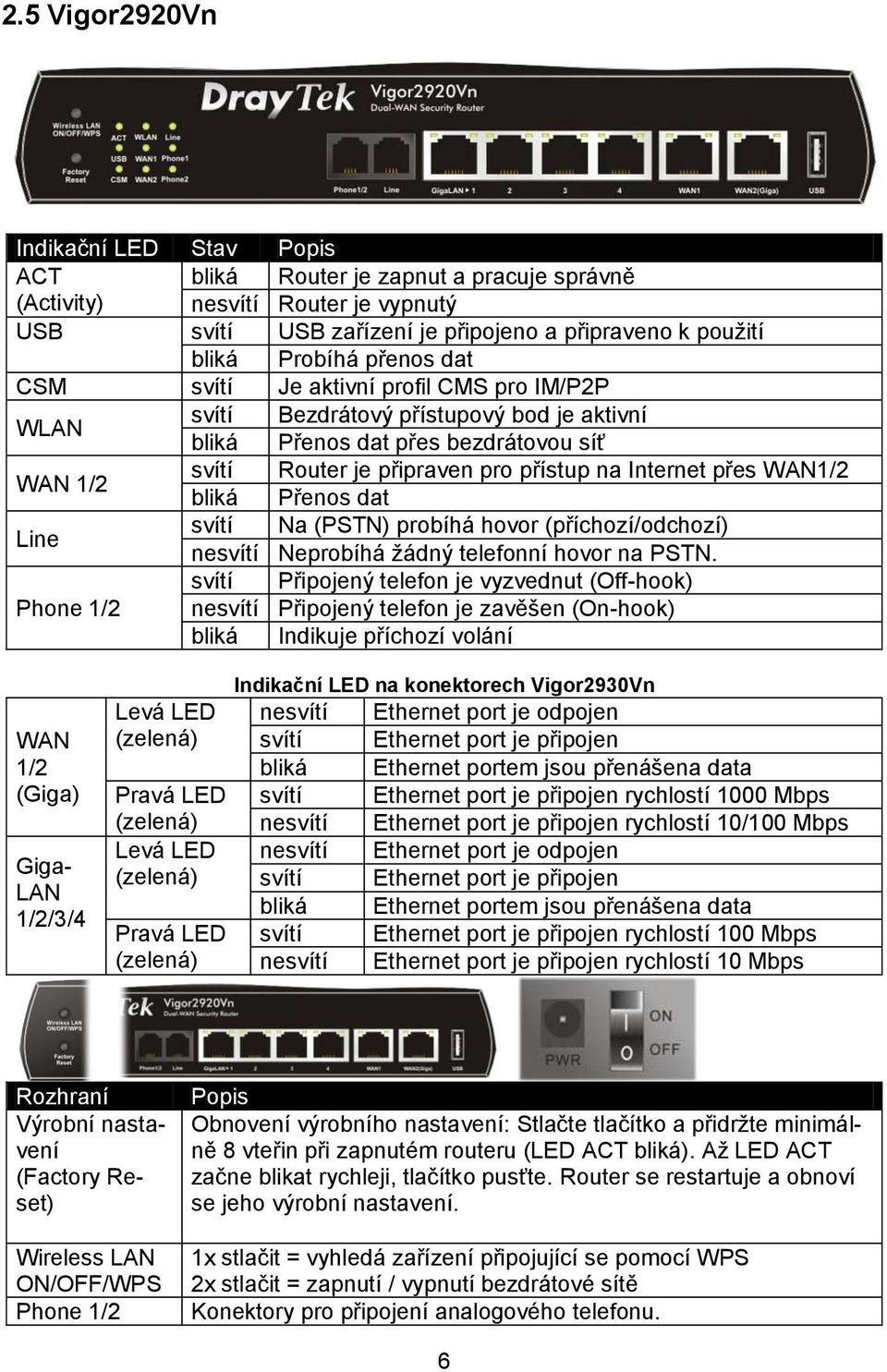

7 2.5 Vigor2920Vn Indikační LED Stav Popis ACT bliká Router je zapnut a pracuje správně (Activity) nesvítí Router je vypnutý USB svítí USB zařízení je připojeno a připraveno k použití bliká Probíhá přenos dat CSM svítí Je aktivní profil CMS pro IM/P2P WLAN svítí Bezdrátový přístupový bod je aktivní bliká Přenos dat přes bezdrátovou síť WAN 1/2 svítí Router je připraven pro přístup na Internet přes WAN1/2 bliká Přenos dat Line svítí Na (PSTN) probíhá hovor (příchozí/odchozí) nesvítí Neprobíhá žádný telefonní hovor na PSTN. svítí Připojený telefon je vyzvednut (Off-hook) Phone 1/2 nesvítí Připojený telefon je zavěšen (On-hook) bliká Indikuje příchozí volání WAN 1/2 (Giga) Giga- LAN 1/2/3/4 Indikační LED na konektorech Vigor2930Vn Levá LED nesvítí Ethernet port je odpojen (zelená) svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data Pravá LED svítí Ethernet port je připojen rychlostí 1000 Mbps (zelená) nesvítí Ethernet port je připojen rychlostí 10/100 Mbps Levá LED nesvítí Ethernet port je odpojen (zelená) svítí Ethernet port je připojen bliká Ethernet portem jsou přenášena data Pravá LED svítí Ethernet port je připojen rychlostí 100 Mbps (zelená) nesvítí Ethernet port je připojen rychlostí 10 Mbps Rozhraní Výrobní nastavení (Factory Reset) Wireless LAN ON/OFF/WPS Phone 1/2 Popis Obnovení výrobního nastavení: Stlačte tlačítko a přidržte minimálně 8 vteřin při zapnutém routeru (LED ACT bliká). Až LED ACT začne blikat rychleji, tlačítko pusťte. Router se restartuje a obnoví se jeho výrobní nastavení. 1x stlačit = vyhledá zařízení připojující se pomocí WPS 2x stlačit = zapnutí / vypnutí bezdrátové sítě Konektory pro připojení analogového telefonu. 6
8 Line Konektor pro připojení PSTN linky. WAN 1/2(Giga) Ethernet konektor pro připojení alternativního spojení do Internetu GigaLAN Ethernet konektory pro připojení lokálních zařízení 1/2/3/4 USB Konektor pro připojení externího HDD, 3G modemu, tiskárny PWR Konektor pro připojení napájení ON/OFF Vypínač napájení 3. Obsah balení 1) Router 2) Instalační příručka 3) CD 4) RJ-45 kabel (Ethernet) 5) Telefonní adaptér (u modelu 2920Vn) 6) Napájecí zdroj 7) 3x Anténa (u modelu 2920n a 2920Vn) 3.1 Jaké informace potřebujete od ISP Uživatelské jméno / heslo Při použití protokolu PPPoE nebo PPPoA je zapotřebí znát jméno a heslo pro připojení na Internet. Příklad: Pro zákazníky Telefonica O2 je jméno: o2 a heslo: o Pevná IP adresa / síťová maska / IP adresa brány Gateway Jen pro uživatele MPoA protokolu. Pokud ISP poskytují DHCP metodu pro poskytování IP adresy, pak uživatel nepotřebuje znát svou pevnou IP adresu Potřebné technické a programové vybavení K používání Ethernet rozhraní potřebujete: 1. Počítač s instalovanou síťovou Ethernet kartou. 2. nainstalovanou podporu TCP/IP protokolu 3. webový prohlížeč (Internet Explorer, Mozila, ) Pro použití TCP/IP lze váš počítač nastavit se statickou IP adresou, nebo dynamickou IP adresou, tj. zapnout DHCP klienta na vyžádání IP adresy od routeru. Pokud jste se rozhodli nastavit statickou IP adresu, pak jako adresu PC nastavte x (kde 100 x 2). Masku podsítě nastavte Adresu brány nastavte Nezapomeňte nastavit primární a sekundární DNS IP adresy na router. 7

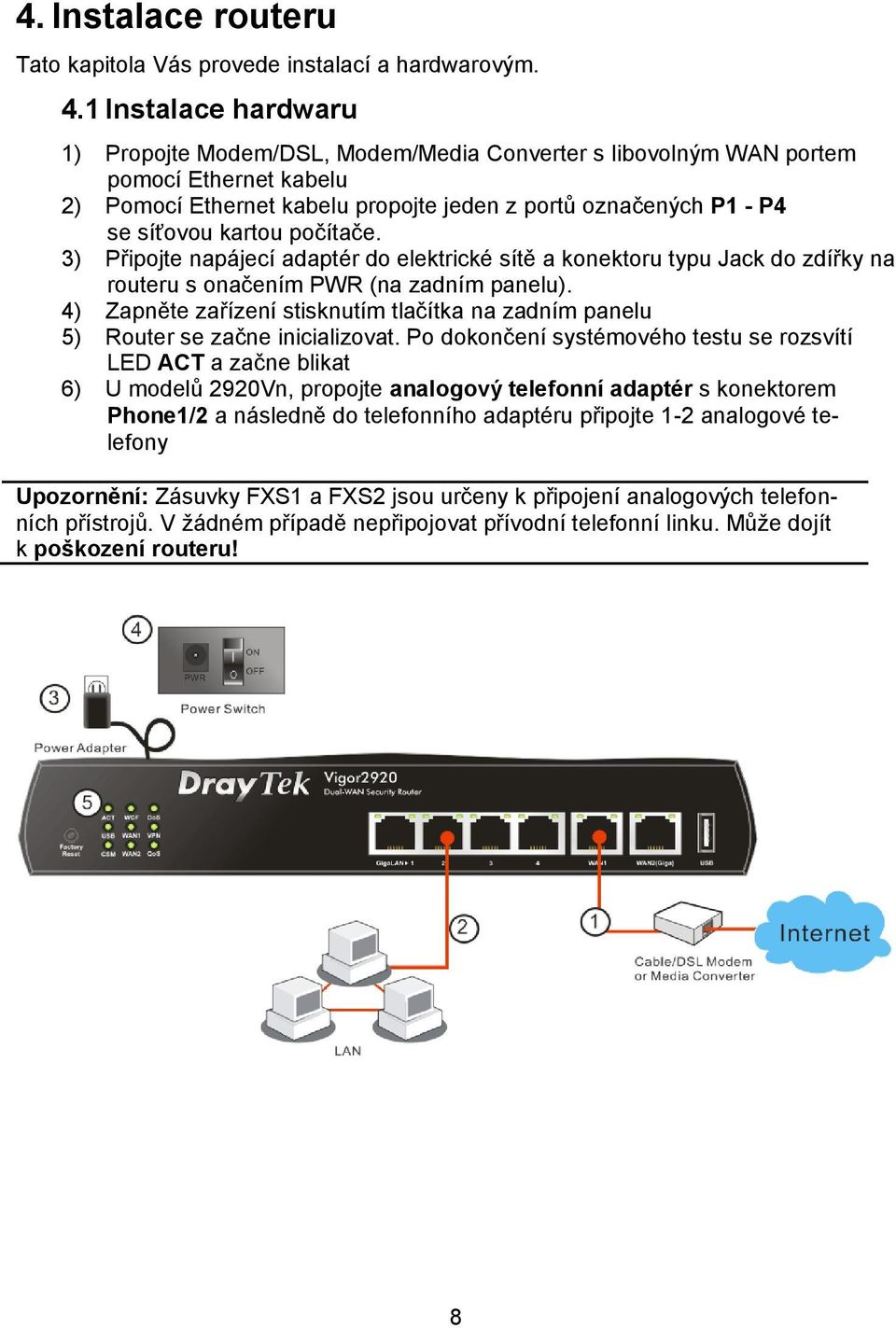

9 4. Instalace routeru Tato kapitola Vás provede instalací a hardwarovým. 4.1 Instalace hardwaru 1) Propojte Modem/DSL, Modem/Media Converter s libovolným WAN portem pomocí Ethernet kabelu 2) Pomocí Ethernet kabelu propojte jeden z portů označených P1 - P4 se síťovou kartou počítače. 3) Připojte napájecí adaptér do elektrické sítě a konektoru typu Jack do zdířky na routeru s onačením PWR (na zadním panelu). 4) Zapněte zařízení stisknutím tlačítka na zadním panelu 5) Router se začne inicializovat. Po dokončení systémového testu se rozsvítí LED ACT a začne blikat 6) U modelů 2920Vn, propojte analogový telefonní adaptér s konektorem Phone1/2 a následně do telefonního adaptéru připojte 1-2 analogové telefony Upozornění: Zásuvky FXS1 a FXS2 jsou určeny k připojení analogových telefonních přístrojů. V žádném případě nepřipojovat přívodní telefonní linku. Může dojít k poškození routeru! 8

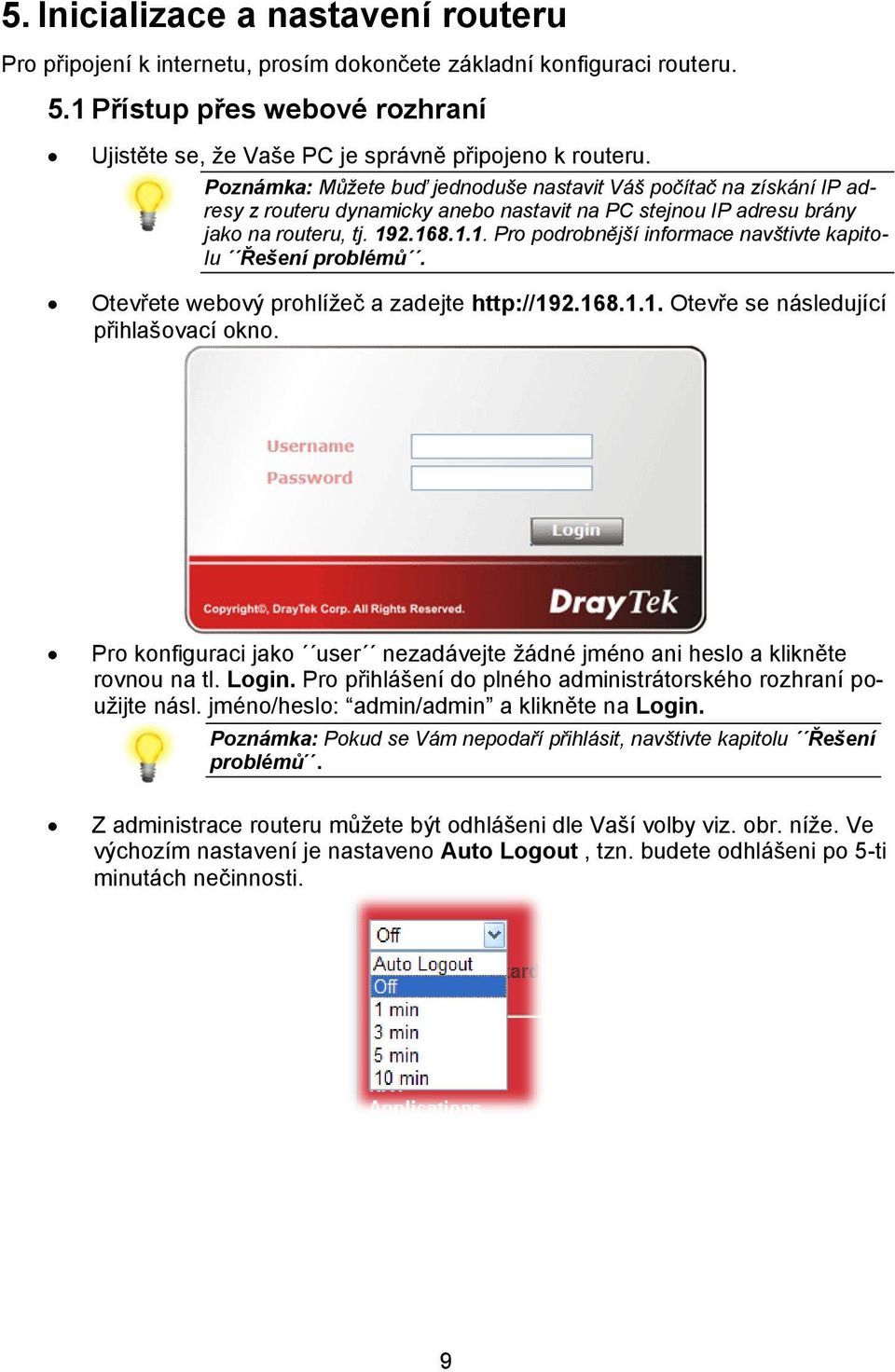

10 5. Inicializace a nastavení routeru Pro připojení k internetu, prosím dokončete základní konfiguraci routeru. 5.1 Přístup přes webové rozhraní Ujistěte se, že Vaše PC je správně připojeno k routeru. Poznámka: Můžete buď jednoduše nastavit Váš počítač na získání IP adresy z routeru dynamicky anebo nastavit na PC stejnou IP adresu brány jako na routeru, tj Pro podrobnější informace navštivte kapitolu Řešení problémů. Otevřete webový prohlížeč a zadejte Otevře se následující přihlašovací okno. Pro konfiguraci jako user nezadávejte žádné jméno ani heslo a klikněte rovnou na tl. Login. Pro přihlášení do plného administrátorského rozhraní použijte násl. jméno/heslo: admin/admin a klikněte na Login. Poznámka: Pokud se Vám nepodaří přihlásit, navštivte kapitolu Řešení problémů. Z administrace routeru můžete být odhlášeni dle Vaší volby viz. obr. níže. Ve výchozím nastavení je nastaveno Auto Logout, tzn. budete odhlášeni po 5-ti minutách nečinnosti. 9

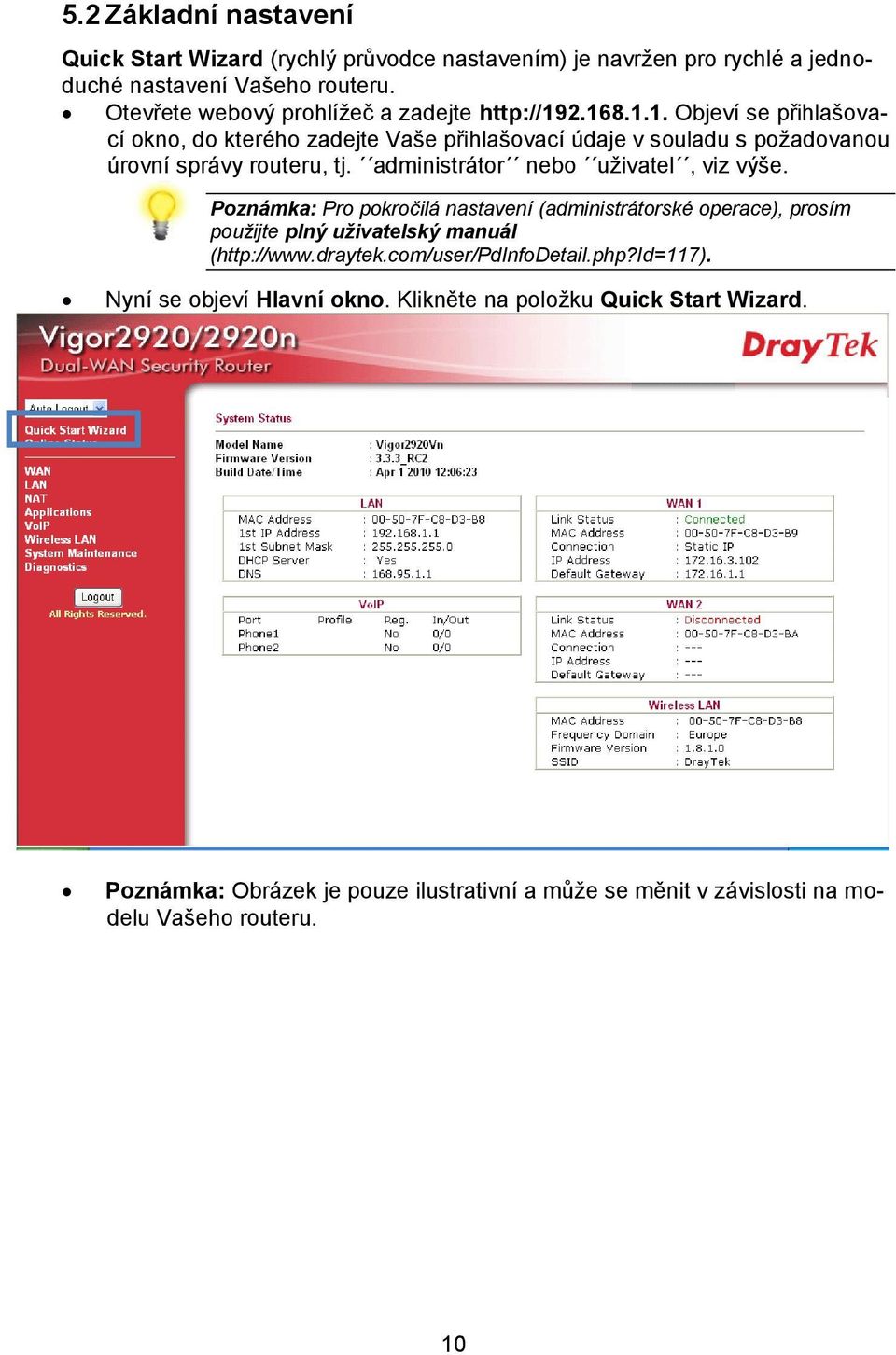

11 5.2 Základní nastavení Quick Start Wizard (rychlý průvodce nastavením) je navržen pro rychlé a jednoduché nastavení Vašeho routeru. Otevřete webový prohlížeč a zadejte Objeví se přihlašovací okno, do kterého zadejte Vaše přihlašovací údaje v souladu s požadovanou úrovní správy routeru, tj. administrátor nebo uživatel, viz výše. Poznámka: Pro pokročilá nastavení (administrátorské operace), prosím použijte plný uživatelský manuál ( Nyní se objeví Hlavní okno. Klikněte na položku Quick Start Wizard. Poznámka: Obrázek je pouze ilustrativní a může se měnit v závislosti na modelu Vašeho routeru. 10

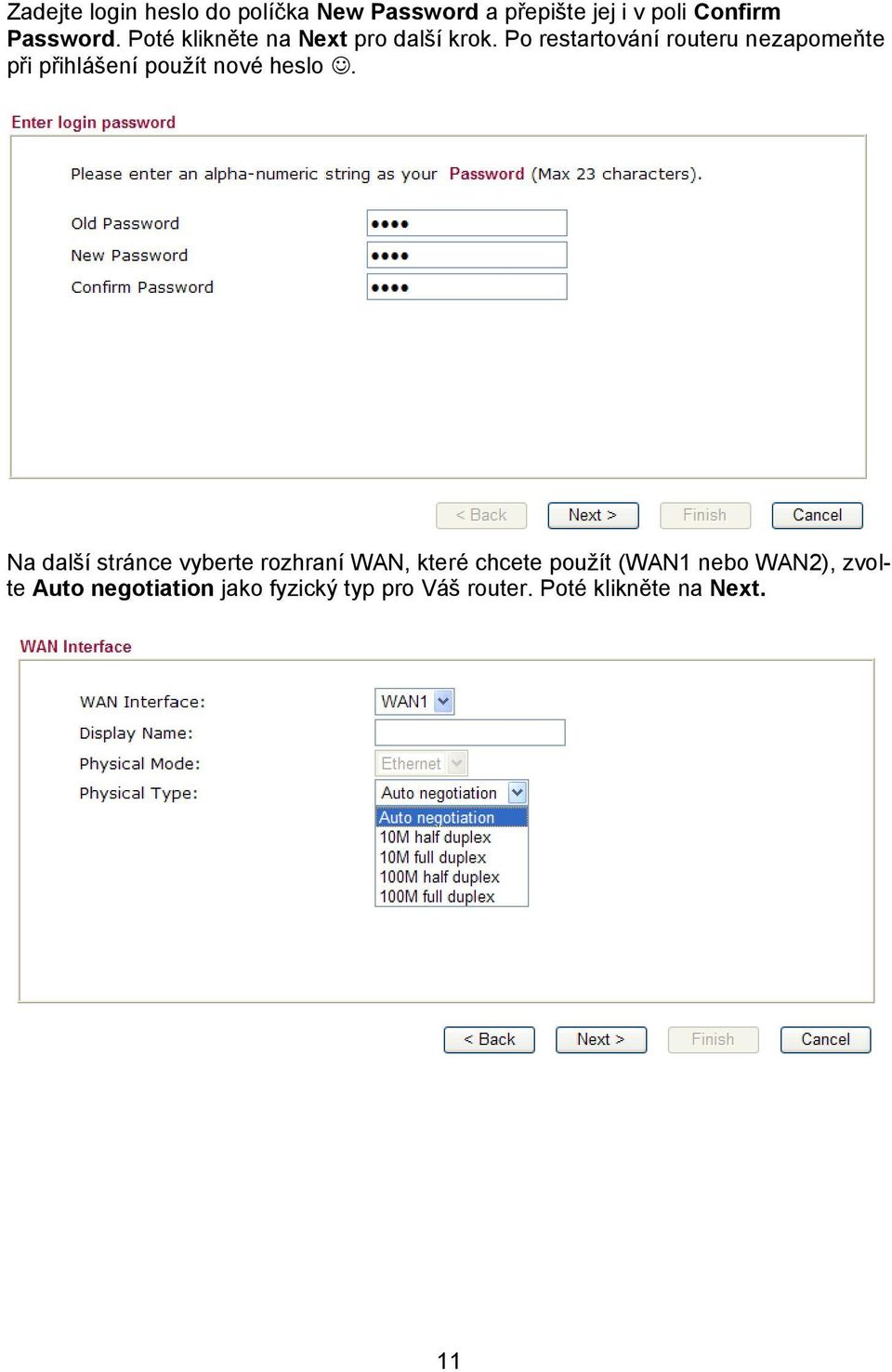

12 Zadejte login heslo do políčka New Password a přepište jej i v poli Confirm Password. Poté klikněte na Next pro další krok. Po restartování routeru nezapomeňte při přihlášení použít nové heslo. Na další stránce vyberte rozhraní WAN, které chcete použít (WAN1 nebo WAN2), zvolte Auto negotiation jako fyzický typ pro Váš router. Poté klikněte na Next. 11
13 V následujícím okně vyberte typ připojení v souladu s informacemi od Vašeho poskytovatele. Například, zvolte PPPoE režim, pokud vám ISP poskytuje PPPoE rozhraní a klikněte na Next. Pokud vyberete protokol PPPoE, otevře se okno pro vyplnění přístupového jména (User name) a hesla (Password), které jste obdrželi od vašeho poskytovatele ADSL služby. Po vyplnění klikněte na Next. 12
14 PPTP/L2TP: pokud zvolíte PPTP/L2TP objeví se vám následující stránka. Vyplňte všechny informace od vašeho poskytovatele a klikněte na Next. Statická IP: pokud zvolíte Static IP objeví se vám následující stránka. Zadejte IP adresy dle vašeho poskytovatele a klikněte na Next. 13
15 DHCP: pokud zvolíte DHCP objeví se vám následující stránka. Jednoduše klikněte na Next Nyní se vám objeví následující stránka s přehledem nastavení pro dokončení, klikněte na tl. Finish, pro opravu na Back. 14
16 6. Řešení problémů Tato kapitola Vás provede řešením některých problémů, jako je nefunkční internet, nebo přístup do routeru. Prosíme, následujte instrukce níže pro ověření základního stavu po instalace apod. Ověření zda je hardware v pořádku. Ověření stavu síťového nastavení na vašem PC. PING routeru z Vašeho počítače. Ověření nastavení parametrů od vašeho poskytovatele internetu (ISP). Návrat do továrního nastavení, pokud je to nutné. Pokud shora uvedené případy jsou prověřeny a v pořádku, prosíme, připravte si sériové číslo vašeho produktu (SN: - naleznete jej většinou na spodní straně produktu) a kontaktujte vašeho dodavatele. 6.1 Kontrola hardwaru Následujte instrukce níže. 1. Ověřte, zda je router korektně zapojen v napájení a do datové sítě LAN. Více v kap. Instalace hardwaru. 2. Pokud ano, indikační LED-ACT bliká ve vteřinových intervalech a odpovídající LED-LAN svítí. 3. Pokud ne, znamená to problém s hardwarem. Vraťte se tedy zpět ke kap. Instalace hardwaru a proveďte znova celou instalaci. Poté znova vyzkoušejte. 6.2 Kontrola nastavení sítě na vašem PC. Při instalaci routeru se mohou vyskytnout problémy díky špatnému nastavení vlastností vaší sítě LAN na vašem PC. Zkontrolujte nastavení vašeho PC, viz kroky níže. Pro Windows Příklad se týká nastavení ve Windows XP. Příklady nastavení v dalších operačních systémech naleznete na 1. Přejděte do Ovládacích panelů a otevřete Síťová připojení. 2. Pravým myšítkem klikněte na Připojení k místní síti a vyberte položku Vlastnosti. 15

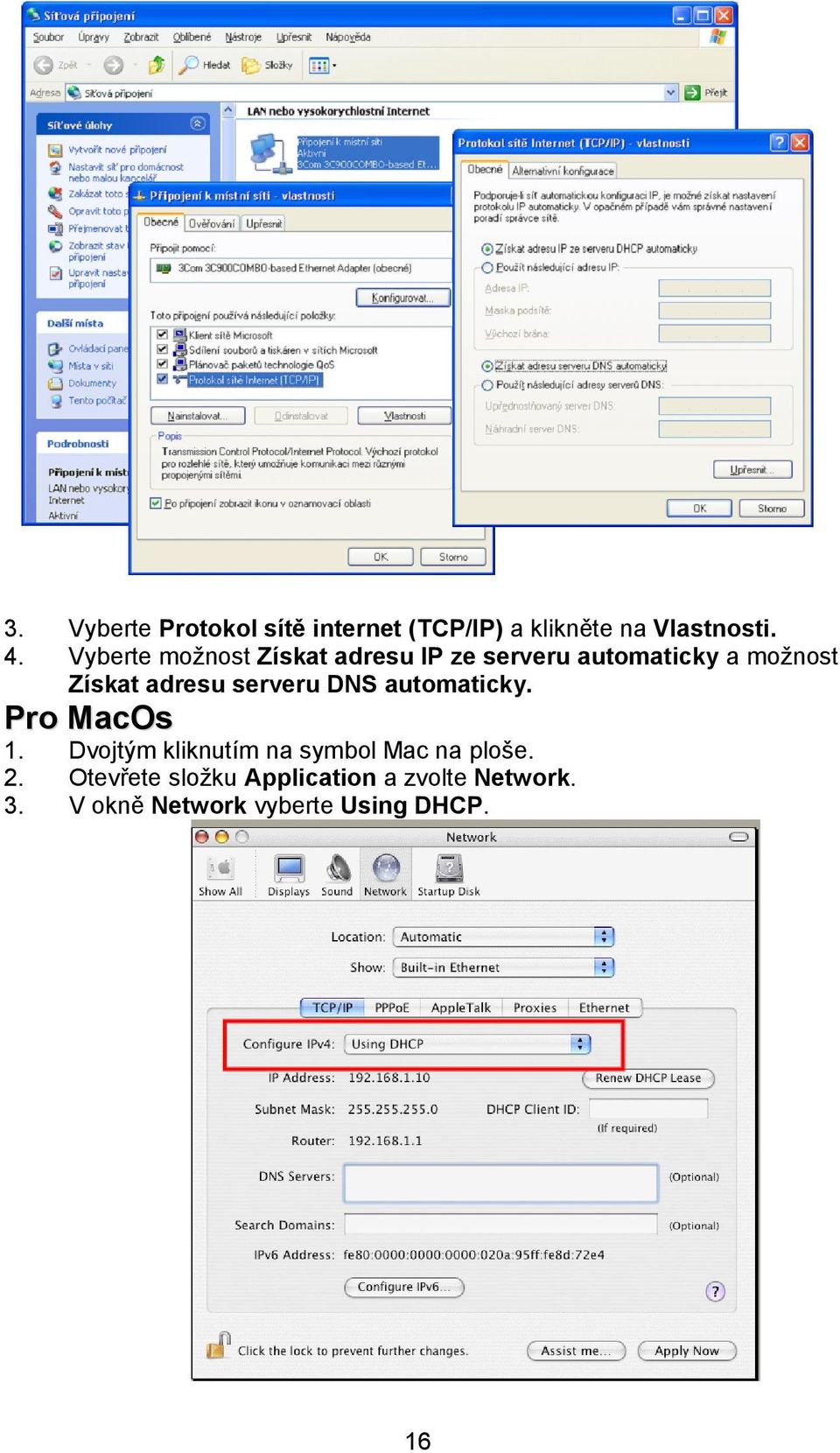

17 3. Vyberte Protokol sítě internet (TCP/IP) a klikněte na Vlastnosti. 4. Vyberte možnost Získat adresu IP ze serveru automaticky a možnost Získat adresu serveru DNS automaticky. Pro MacOs 1. Dvojtým kliknutím na symbol Mac na ploše. 2. Otevřete složku Application a zvolte Network. 3. V okně Network vyberte Using DHCP. 16
18 6.3 Kontrola routeru z PC pomocí funkce ping V továrním nastavení je IP adresa brány nastavena v routeru na Zkontrolujte, zda lze bez problémů provést příkazem ping kontrolní paket na router. Pokud ne, prosíme, ověřte IP adresu vašeho PC. Doporučujeme nastavit síťové připojení na získat IP automaticky, viz. kap. Kontrola nastavení sítě na vašem PC. Prosíme, následujte postup níže. Pro Windows 1. Otevřete Příkazový řádek (z menu Start> Spustit). 2. Napište příkaz command (pro Windows 95/98/ME) nebo cmd (pro Windows NT/ 2000/XP/Vista). Poté se objeví příkazový řádek DOS. 3. Napište příkaz ping a stiskněte [Enter]. Pokud je spojení v pořádku, objeví se řádek Reply from :bytes=32 time<1ms TTL= Pokud se řádek neobjeví, prosíme, ověřte nastavení IP adresy vašeho PC. Pro MacOs (terminál) 1. Dvojitým kliknutím na symbol Mac na ploše. 2. Otevřete složku Application a zvolte Utilities. 3. Po dvojitém kliknutí na Terminal se objeví okno terminálu. 4. Napište příkaz ping a stiskněte [Enter]. Pokud je spojení v pořádku, objeví se řádek 64 bytes from : icmp_seq=0 ttl=255 time=xxxx ms. 17

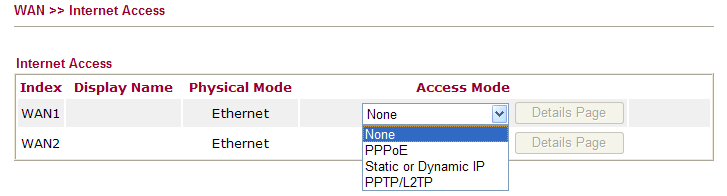

19 6.4 Kontrola údajů od vašeho poskytovatele Otevřete stránku WAN >> Internet Access ve vašem routeru a zkontrolujte, zda data od ISP jsou nastaveny správně. Klepněte na tlačítko Details Page u WAN1/WAN2 a překontrolujte nastavení, která jste již nakonfigurovali. dříve. 18

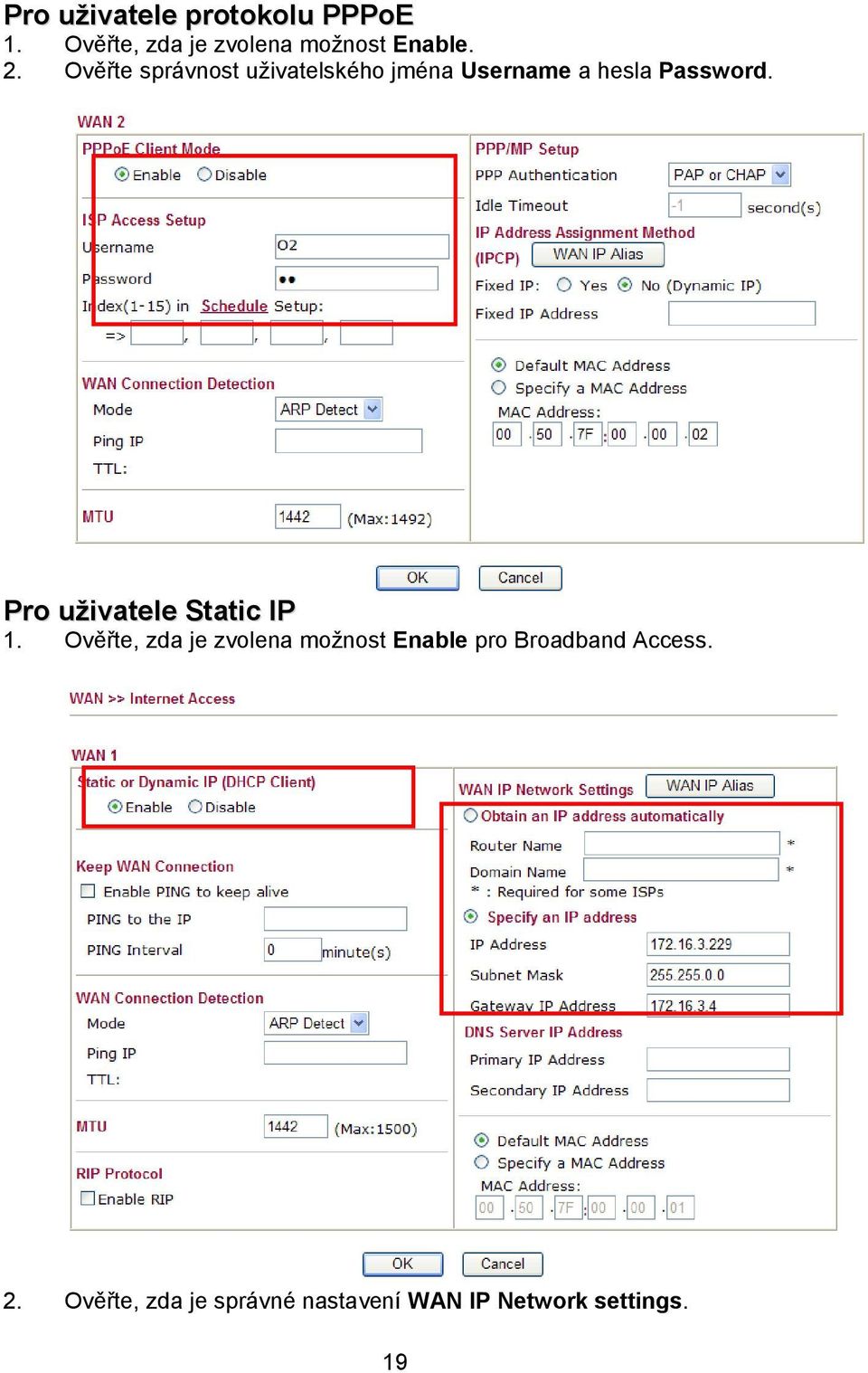

20 Pro uživatele protokolu PPPoE 1. Ověřte, zda je zvolena možnost Enable. 2. Ověřte správnost uživatelského jména Username a hesla Password. Pro uživatele Static IP 1. Ověřte, zda je zvolena možnost Enable pro Broadband Access. 2. Ověřte, zda je správné nastavení WAN IP Network settings. 19
21 3. Ověřte, zda jsou hodnoty IP Address, Subnet Mask a Gateway správné (musí být identické s údaji od vašeho poskytovatele). Nutno zvolit Specify an IP address. Pro uživatele PPTP/L2TP 1. Ověřte, zda je zvolena možnost Enable pro PPTP. 2. Ověřte zda PPTPServer, jméno Username a heslo Password jsou nastaveny správně. 6.5 Návrat do výchozího nastavení V některých případech (např. po experimentech se zařízením) vám může velice pomoci návrat k výchozímu (továrnímu) nastavení routeru - reset. Router můžete resetovat softwarově i hardwarově. Upozornění: Po stisknutí factory default setting, ztratíte všechna vaše nastavení. Ujistěte se, že jste si před resetem poznamenali všechna důležitá nastavení. Po resetu jsou zrušena i všechna hesla do routeru. Softwarový Reset Tímto způsobem resetujete váš router přes Webové administrační rozhraní. V menu zvolte System Maintenance a klikněte na Reboot System. Objeví se následující okno. Vyberte Using factory default configuration a klikněte na OK. Po několika vteřinách se router vrátí do továrního nastavení. 20
22 Hardwarový Reset Pokud je router zapnut (ACT LED bliká), stiskněte tlačítko Factory Reset a přidržte cca 8 vteřin. Až LED ACT začne blikat rychleji, tlačítko pusťte. Router se restartuje a obnoví se jeho tovární nastavení. Po obnovení továrního nastavení, můžete router znovu nastavit dle vašich požadavků. 6.6 Kontaktujte vašeho dodavatele Pokud router I přes několik pokusů stále nepracuje správně, prosíme, kontaktujte vašeho dodavatele. 21
23 ZÁRUČNÍ LIST Typ výrobku: DrayTek, série: Vigor 2920 Výrobní číslo: Záruční doba: 24 měsíců Záruční podmínky 1. Na tento výrobek je poskytována záruka ode dne prodeje výrobku. 2. Záruka se nevztahuje na závady způsobené: a) mechanickým poškozením b) přepětím a nadproudem c) nesprávným zacházením a provozem d) dopravou e) živelnou událostí (požár, povodeň, záplava, bouřka ) 4. Záruční podmínky zanikají také při svévolných změnách v záručním listu a při poškození ochranné nálepky přístroje. 5. U případu, na který se vztahuje záruka, bude záruční opravnou bezplatně poskytnut materiál potřebný k opravě včetně záručního servisu. Vyměněné vadné díly a části se stávají majetkem záruční opravny. 6. Doba záruky se prodlužuje o dobu opravy. Podmínkou pro uplatnění záručních nároků je podepsaný záruční list s vyplněným výrobním číslem a datem prodeje, nebo faktura od prodejce. Autorizovaný dovozce Pro ČR: ATTEL Bohemia s.r.o. Meinlinova 303/ Praha 9 Pro SR: AtTEL, s.r.o. Hattalova Bratislava Prodejce dne... podpis... 22
24 Záznam o provedených opravách Datum Popis závady Razítko záruční opravny Autorizované servisní středisko ATTEL Bohemia s.r.o., Podnikatelská 565, Praha 9, tel.: AtTEL, s.r.o., Hattalova 12, , Bratislava, tel.:
