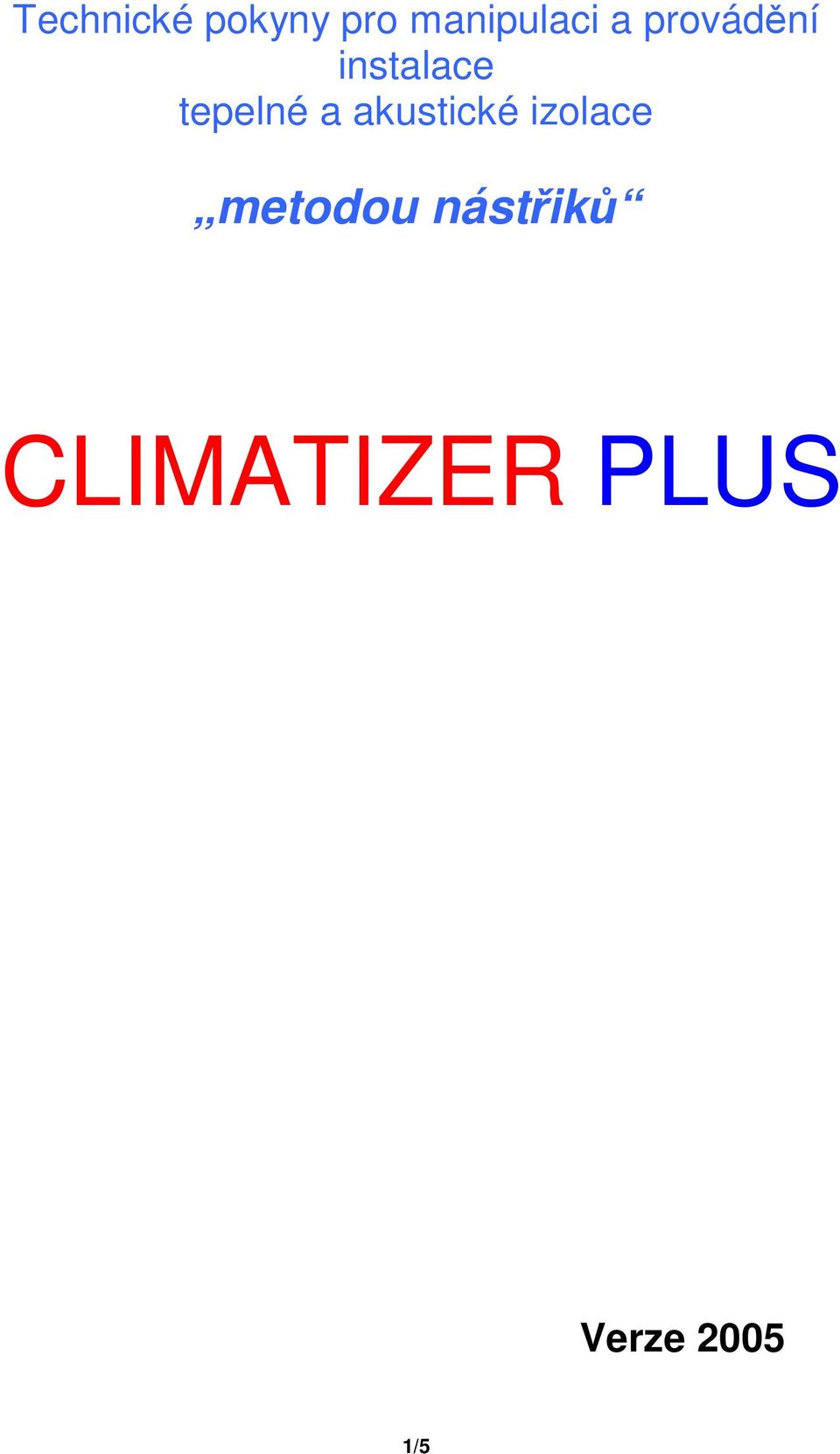

1 Technické pokyny pro manipulaci a provádní instalace tepelné a akustické izolace metodou nástik CLIMATIZER PLUS Verze /5

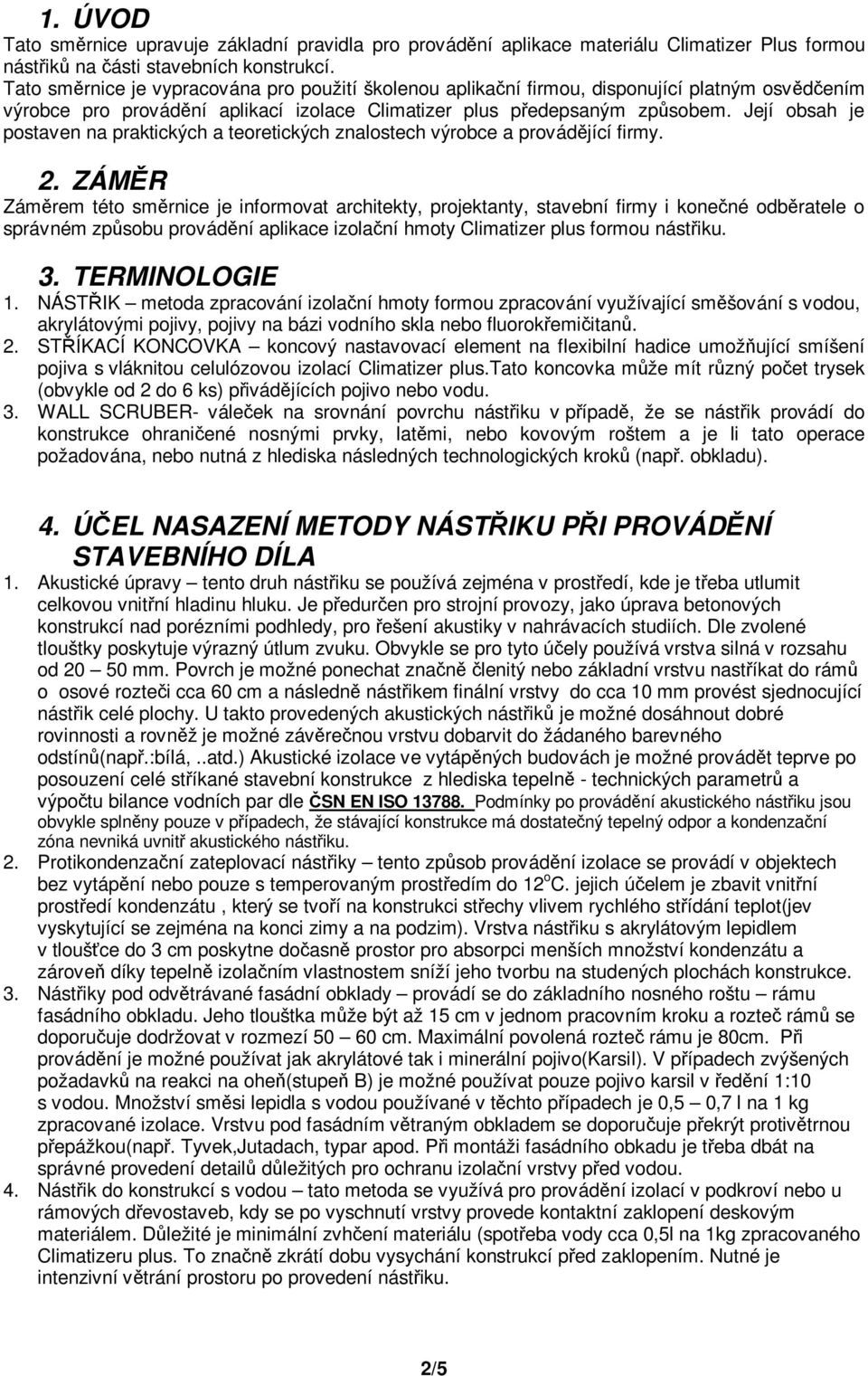

2 1. ÚVOD Tato smrnice upravuje základní pravidla pro provádní aplikace materiálu Climatizer Plus formou nástik na ásti stavebních konstrukcí. Tato smrnice je vypracována pro použití školenou aplikaní firmou, disponující platným osvdením výrobce pro provádní aplikací izolace Climatizer plus pedepsaným zpsobem. Její obsah je postaven na praktických a teoretických znalostech výrobce a provádjící firmy. 2. ZÁMR Zámrem této smrnice je informovat architekty, projektanty, stavební firmy i konené odbratele o správném zpsobu provádní aplikace izolaní hmoty Climatizer plus formou nástiku. 3. TERMINOLOGIE 1. NÁSTIK metoda zpracování izolaní hmoty formou zpracování využívající smšování s vodou, akrylátovými pojivy, pojivy na bázi vodního skla nebo fluorokemiitan. 2. STÍKACÍ KONCOVKA koncový nastavovací element na flexibilní hadice umožující smíšení pojiva s vláknitou celulózovou izolací Climatizer plus.tato koncovka mže mít rzný poet trysek (obvykle od 2 do 6 ks) pivádjících pojivo nebo vodu. 3. WALL SCRUBER- váleek na srovnání povrchu nástiku v pípad, že se nástik provádí do konstrukce ohraniené nosnými prvky, latmi, nebo kovovým roštem a je li tato operace požadována, nebo nutná z hlediska následných technologických krok (nap. obkladu). 4. ÚEL NASAZENÍ METODY NÁSTIKU PI PROVÁDNÍ STAVEBNÍHO DÍLA 1. Akustické úpravy tento druh nástiku se používá zejména v prostedí, kde je teba utlumit celkovou vnitní hladinu hluku. Je peduren pro strojní provozy, jako úprava betonových konstrukcí nad porézními podhledy, pro ešení akustiky v nahrávacích studiích. Dle zvolené tlouštky poskytuje výrazný útlum zvuku. Obvykle se pro tyto úely používá vrstva silná v rozsahu od mm. Povrch je možné ponechat znan lenitý nebo základní vrstvu nastíkat do rám o osové roztei cca 60 cm a následn nástikem finální vrstvy do cca 10 mm provést sjednocující nástik celé plochy. U takto provedených akustických nástik je možné dosáhnout dobré rovinnosti a rovnž je možné závrenou vrstvu dobarvit do žádaného barevného odstín(nap.:bílá,..atd.) Akustické izolace ve vytápných budovách je možné provádt teprve po posouzení celé stíkané stavební konstrukce z hlediska tepeln - technických parametr a výpotu bilance vodních par dle SN EN ISO Podmínky po provádní akustického nástiku jsou obvykle splnny pouze v pípadech, že stávající konstrukce má dostatený tepelný odpor a kondenzaní zóna nevniká uvnit akustického nástiku. 2. Protikondenzaní zateplovací nástiky tento zpsob provádní izolace se provádí v objektech bez vytápní nebo pouze s temperovaným prostedím do 12 o C. jejich úelem je zbavit vnitní prostedí kondenzátu, který se tvoí na konstrukci stechy vlivem rychlého stídání teplot(jev vyskytující se zejména na konci zimy a na podzim). Vrstva nástiku s akrylátovým lepidlem v tloušce do 3 cm poskytne doasn prostor pro absorpci menších množství kondenzátu a zárove díky tepeln izolaním vlastnostem sníží jeho tvorbu na studených plochách konstrukce. 3. Nástiky pod odvtrávané fasádní obklady provádí se do základního nosného roštu rámu fasádního obkladu. Jeho tlouštka mže být až 15 cm v jednom pracovním kroku a rozte rám se doporuuje dodržovat v rozmezí cm. Maximální povolená rozte rámu je 80cm. Pi provádní je možné používat jak akrylátové tak i minerální pojivo(karsil). V pípadech zvýšených požadavk na reakci na ohe(stupe B) je možné používat pouze pojivo karsil v ední 1:10 s vodou. Množství smsi lepidla s vodou používané v tchto pípadech je 0,5 0,7 l na 1 kg zpracované izolace. Vrstvu pod fasádním vtraným obkladem se doporuuje pekrýt protivtrnou pepážkou(nap. Tyvek,Jutadach, typar apod. Pi montáži fasádního obkadu je teba dbát na správné provedení detail dležitých pro ochranu izolaní vrstvy ped vodou. 4. Nástik do konstrukcí s vodou tato metoda se využívá pro provádní izolací v podkroví nebo u rámových devostaveb, kdy se po vyschnutí vrstvy provede kontaktní zaklopení deskovým materiálem. Dležité je minimální zvhení materiálu (spoteba vody cca 0,5l na 1kg zpracovaného Climatizeru plus. To znan zkrátí dobu vysychání konstrukcí ped zaklopením. Nutné je intenzivní vtrání prostoru po provedení nástiku. 2/5

3 5. INSPEKCE PEDCHÁZEJÍCÍ SPRÁVNÉMU PROVEDENÍ DÍLA Provádcí kroky uvedené v této kapitole jsou dležité pro dlouhodobou životnost díla. Ped provedením nástiku provete pedbžnou bilanci kondenzace vodních par ve stíkaném prostoru, která musí být aktivní ve prospch odpaování vodních par pípadn kondenzujících na konstrukci. Nesmí docházet ke kondenzaci vtší než 0,2 kg/ m 2 v žádném roním období, a to ani v pípad, že celoroní bilance vodních par je aktivní. Výpoet kondenzace vodních par musí být proveden vždy s pihlédnutím na výšku budovy (rozložení vrstev teplého a studeného vzduchu), zpsob a režim vytápní, technologii a využití prostoru, poet osob pohybujících se v prostoru, zpsob vtrání a zejména celkovou skladbu konstrukce v závislosti s tlouškou pedpokládaného nástiku. Veškeré spáry a praskliny, umožující zatékání z vnjší strany objektu do nástiku, musí být pedem ošeteny. Stékání kondenzátu s oken nebo jiných tepelných most nevhodn izolan dimenzovaných do nástik musí být vhodnou úpravou pedem zamezeno. Podklad musí být zkontrolován na obsah mastných komponent, které výrazn snižují pilnavost a mohou zpsobit odpadávání nastíkané vrstvy v pozdjším období. Ped vlastním provedením nástiku musí být povrch konstrukce dobe odmaštn, a to obvykle saponátovými nebo jinými detergentními prostedky, popípad tlakovou vodou s dohevem. Odpadávající omítky, nátry nebo jiné ásti konstrukce musí být pedem odstranny, nebo oištny.obvykle se tato píprava provádí omytím tlakovou vodou za studena nebo s dohevem. Veškeré konstrukce, které nesmí být zasaženy, by mly být pedem ošeteny zalepením polyetylenovou folií. Nkterá používaná pojiva jsou pouze obtížn odstranitelná. Pokud se materiál, který pi nástiku odpadne, nebo je orovnán Wall scruberem, znovu aplikuje, musí být prostor pod stíkanou plochou dokonale istý, aby nedošlo k zneištní izolace cizí pímsí. Klimatické podmínky zaruují teploty nad bodem mrazu (0 o C) po dobu následujících minimáln dn po provedení nástiku. Prostor je nutno po provedení nástiku dobe odvtrat, aby se odpaila pebytená voda z pojiva a izolaní vrstvy( v nkterých pípadech nutno projednat nasazení ventilátor pro nucenou cirkulaci vzduchu). 6. APLIKANÍ ZAÍZENÍ Pro aplikaci Climatizeru plus se používá aplikaní zaízení Krendl (450, 500, 1000, 2000)nebo X floc : Minifant a Zellofant doplnné o vysokotlaké membránové erpadlo s tlakem na výstupu v rozmezí 10 až 14 Mpa a výkonem v rozmezí 4 20 l za 1 minutu. Stíkací koncovky se používají o prmru 50 mm nebo 63 mm, což zabezpeuje rovnomrné rozprostení nástiku na povrchu konstrukce. Jako zásobník pojiva se obvykle používá originální tank o objemu 180 l. 7. ZPSOB POUŽITÍ APLIKANÍHO ZAÍZENÍ Základní stroj pro aplikaci suché smsi je umístn na dopravním prostedku nebo v blízkosti zásoby origináln zabaleného výrobku Climatizer plus. erpadlo se obvykle umísuje do blízkosti zdroje vody.veškeré zaízení je stavno na elektrický proud 220V /50Hz s jištním na 16 A. Délka prodlužovacího kabelu nad 30 m a nízkého prezu pod 1,5mm mže zpsobovat pehívání motor a výpadky tepelných pojistek. Používejte hadice o minimální délce 30 m, které zabezpeí dobré rozvolnní materiálu a rovnomrný výlet z koncovky. Pipevnte koncovku k flexibilní hadici voln tak, aby bylo možno s koncovkou otáet na hadici voln pro snadnjší provádní práce. Nastavení množství vody, nebo její smsi s pojivy, se ídí ástí konstrukce, na které se nástik provádí a požadavky na funkci nástiku. Základní pomr se mže pohybovat od 0,5 l vody nebo smsi s pojivy ( pi nástiku na stnu, který se následn pekrývá obkladovým materiálem ) do 2,5l na 1 kg suchého výrobku Climatizer plus (akustické nástiky s protikondenzaním úinkem a zvýšenými požadavky na povrchovou odolnost u prostor s vysokou rychlostí proudícího vzduchu na stropech). 3/5

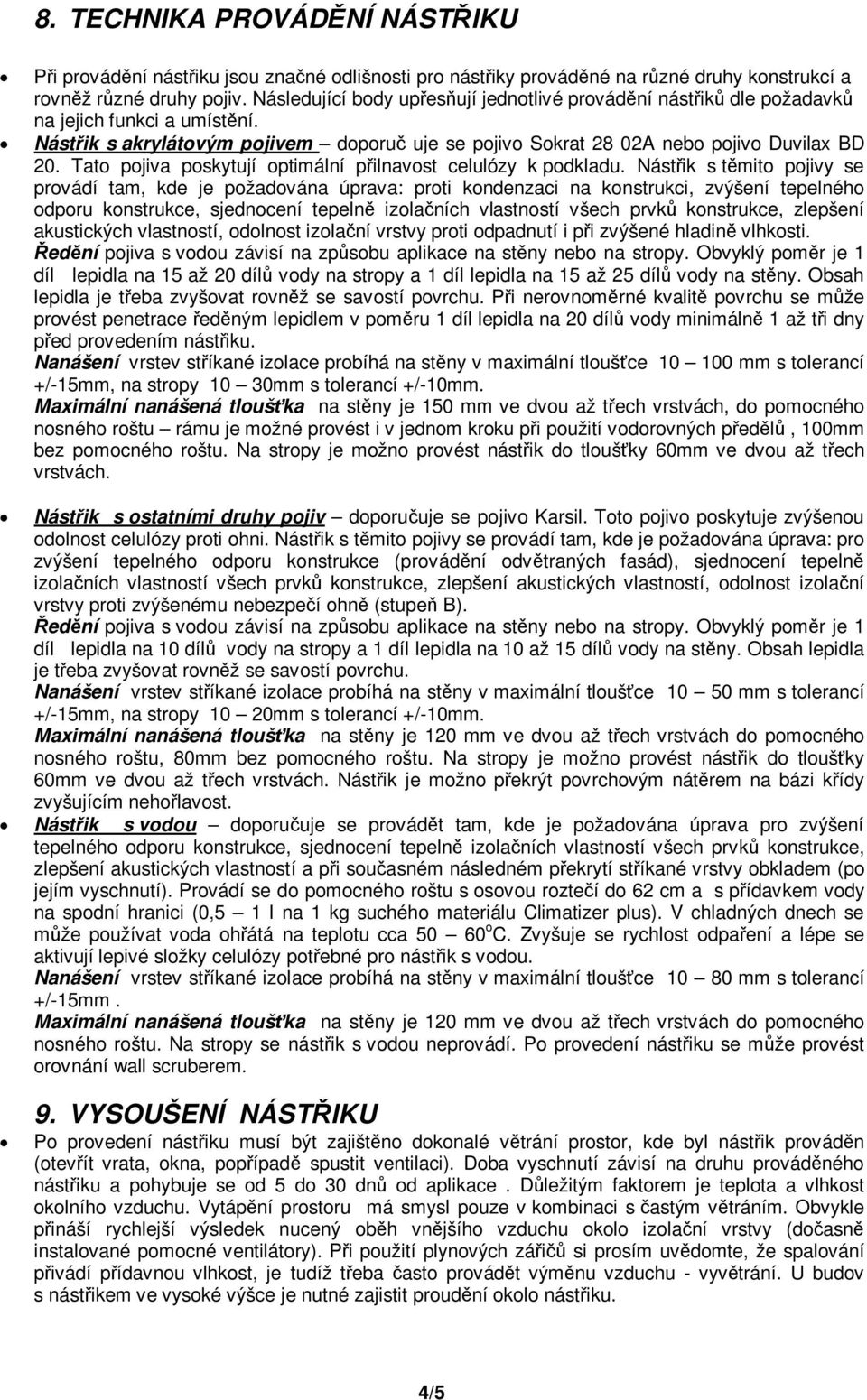

4 8. TECHNIKA PROVÁDNÍ NÁSTIKU Pi provádní nástiku jsou znané odlišnosti pro nástiky provádné na rzné druhy konstrukcí a rovnž rzné druhy pojiv. Následující body upesují jednotlivé provádní nástik dle požadavk na jejich funkci a umístní. Nástik s akrylátovým pojivem doporu uje se pojivo Sokrat 28 02A nebo pojivo Duvilax BD 20. Tato pojiva poskytují optimální pilnavost celulózy k podkladu. Nástik s tmito pojivy se provádí tam, kde je požadována úprava: proti kondenzaci na konstrukci, zvýšení tepelného odporu konstrukce, sjednocení tepeln izolaních vlastností všech prvk konstrukce, zlepšení akustických vlastností, odolnost izolaní vrstvy proti odpadnutí i pi zvýšené hladin vlhkosti. ední pojiva s vodou závisí na zpsobu aplikace na stny nebo na stropy. Obvyklý pomr je 1 díl lepidla na 15 až 20 díl vody na stropy a 1 díl lepidla na 15 až 25 díl vody na stny. Obsah lepidla je teba zvyšovat rovnž se savostí povrchu. Pi nerovnomrné kvalit povrchu se mže provést penetrace edným lepidlem v pomru 1 díl lepidla na 20 díl vody minimáln 1 až ti dny ped provedením nástiku. Nanášení vrstev stíkané izolace probíhá na stny v maximální tloušce mm s tolerancí +/-15mm, na stropy 10 30mm s tolerancí +/-10mm. Maximální nanášená tlouška na stny je 150 mm ve dvou až tech vrstvách, do pomocného nosného roštu rámu je možné provést i v jednom kroku pi použití vodorovných pedl, 100mm bez pomocného roštu. Na stropy je možno provést nástik do tloušky 60mm ve dvou až tech vrstvách. Nástik s ostatními druhy pojiv doporuuje se pojivo Karsil. Toto pojivo poskytuje zvýšenou odolnost celulózy proti ohni. Nástik s tmito pojivy se provádí tam, kde je požadována úprava: pro zvýšení tepelného odporu konstrukce (provádní odvtraných fasád), sjednocení tepeln izolaních vlastností všech prvk konstrukce, zlepšení akustických vlastností, odolnost izolaní vrstvy proti zvýšenému nebezpeí ohn (stupe B). ední pojiva s vodou závisí na zpsobu aplikace na stny nebo na stropy. Obvyklý pomr je 1 díl lepidla na 10 díl vody na stropy a 1 díl lepidla na 10 až 15 díl vody na stny. Obsah lepidla je teba zvyšovat rovnž se savostí povrchu. Nanášení vrstev stíkané izolace probíhá na stny v maximální tloušce mm s tolerancí +/-15mm, na stropy 10 20mm s tolerancí +/-10mm. Maximální nanášená tlouška na stny je 120 mm ve dvou až tech vrstvách do pomocného nosného roštu, 80mm bez pomocného roštu. Na stropy je možno provést nástik do tloušky 60mm ve dvou až tech vrstvách. Nástik je možno pekrýt povrchovým nátrem na bázi kídy zvyšujícím neholavost. Nástik s vodou doporuuje se provádt tam, kde je požadována úprava pro zvýšení tepelného odporu konstrukce, sjednocení tepeln izolaních vlastností všech prvk konstrukce, zlepšení akustických vlastností a pi souasném následném pekrytí stíkané vrstvy obkladem (po jejím vyschnutí). Provádí se do pomocného roštu s osovou rozteí do 62 cm a s pídavkem vody na spodní hranici (0,5 1 l na 1 kg suchého materiálu Climatizer plus). V chladných dnech se mže používat voda ohátá na teplotu cca o C. Zvyšuje se rychlost odpaení a lépe se aktivují lepivé složky celulózy potebné pro nástik s vodou. Nanášení vrstev stíkané izolace probíhá na stny v maximální tloušce mm s tolerancí +/-15mm. Maximální nanášená tlouška na stny je 120 mm ve dvou až tech vrstvách do pomocného nosného roštu. Na stropy se nástik s vodou neprovádí. Po provedení nástiku se mže provést orovnání wall scruberem. 9. VYSOUŠENÍ NÁSTIKU Po provedení nástiku musí být zajištno dokonalé vtrání prostor, kde byl nástik provádn (otevít vrata, okna, popípad spustit ventilaci). Doba vyschnutí závisí na druhu provádného nástiku a pohybuje se od 5 do 30 dn od aplikace. Dležitým faktorem je teplota a vlhkost okolního vzduchu. Vytápní prostoru má smysl pouze v kombinaci s astým vtráním. Obvykle pináší rychlejší výsledek nucený obh vnjšího vzduchu okolo izolaní vrstvy (doasn instalované pomocné ventilátory). Pi použití plynových zái si prosím uvdomte, že spalování pivádí pídavnou vlhkost, je tudíž teba asto provádt výmnu vzduchu - vyvtrání. U budov s nástikem ve vysoké výšce je nutné zajistit proudní okolo nástiku. 4/5

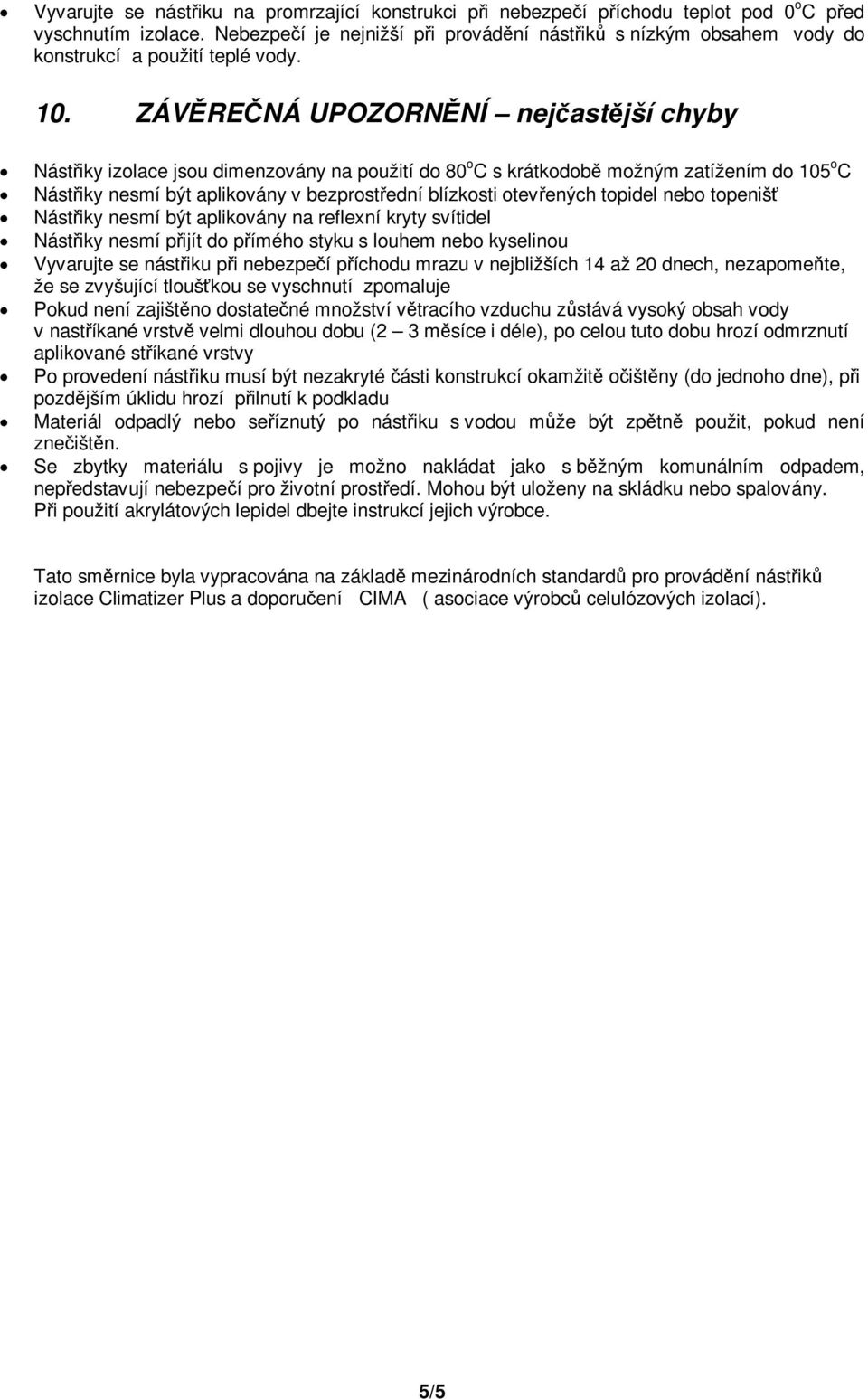

5 Vyvarujte se nástiku na promrzající konstrukci pi nebezpeí píchodu teplot pod 0 o C ped vyschnutím izolace. Nebezpeí je nejnižší pi provádní nástik s nízkým obsahem vody do konstrukcí a použití teplé vody. 10. ZÁVRENÁ UPOZORNNÍ nej astjší chyby Nástiky izolace jsou dimenzovány na použití do 80 o C s krátkodob možným zatížením do 105 o C Nástiky nesmí být aplikovány v bezprostední blízkosti otevených topidel nebo topeniš Nástiky nesmí být aplikovány na reflexní kryty svítidel Nástiky nesmí pijít do pímého styku s louhem nebo kyselinou Vyvarujte se nástiku pi nebezpeí píchodu mrazu v nejbližších 14 až 20 dnech, nezapomete, že se zvyšující tlouškou se vyschnutí zpomaluje Pokud není zajištno dostatené množství vtracího vzduchu zstává vysoký obsah vody v nastíkané vrstv velmi dlouhou dobu (2 3 msíce i déle), po celou tuto dobu hrozí odmrznutí aplikované stíkané vrstvy Po provedení nástiku musí být nezakryté ásti konstrukcí okamžit oištny (do jednoho dne), pi pozdjším úklidu hrozí pilnutí k podkladu Materiál odpadlý nebo seíznutý po nástiku s vodou mže být zptn použit, pokud není zneištn. Se zbytky materiálu s pojivy je možno nakládat jako s bžným komunálním odpadem, nepedstavují nebezpeí pro životní prostedí. Mohou být uloženy na skládku nebo spalovány. Pi použití akrylátových lepidel dbejte instrukcí jejich výrobce. Tato smrnice byla vypracována na základ mezinárodních standard pro provádní nástik izolace Climatizer Plus a doporuení CIMA ( asociace výrobc celulózových izolací). 5/5
