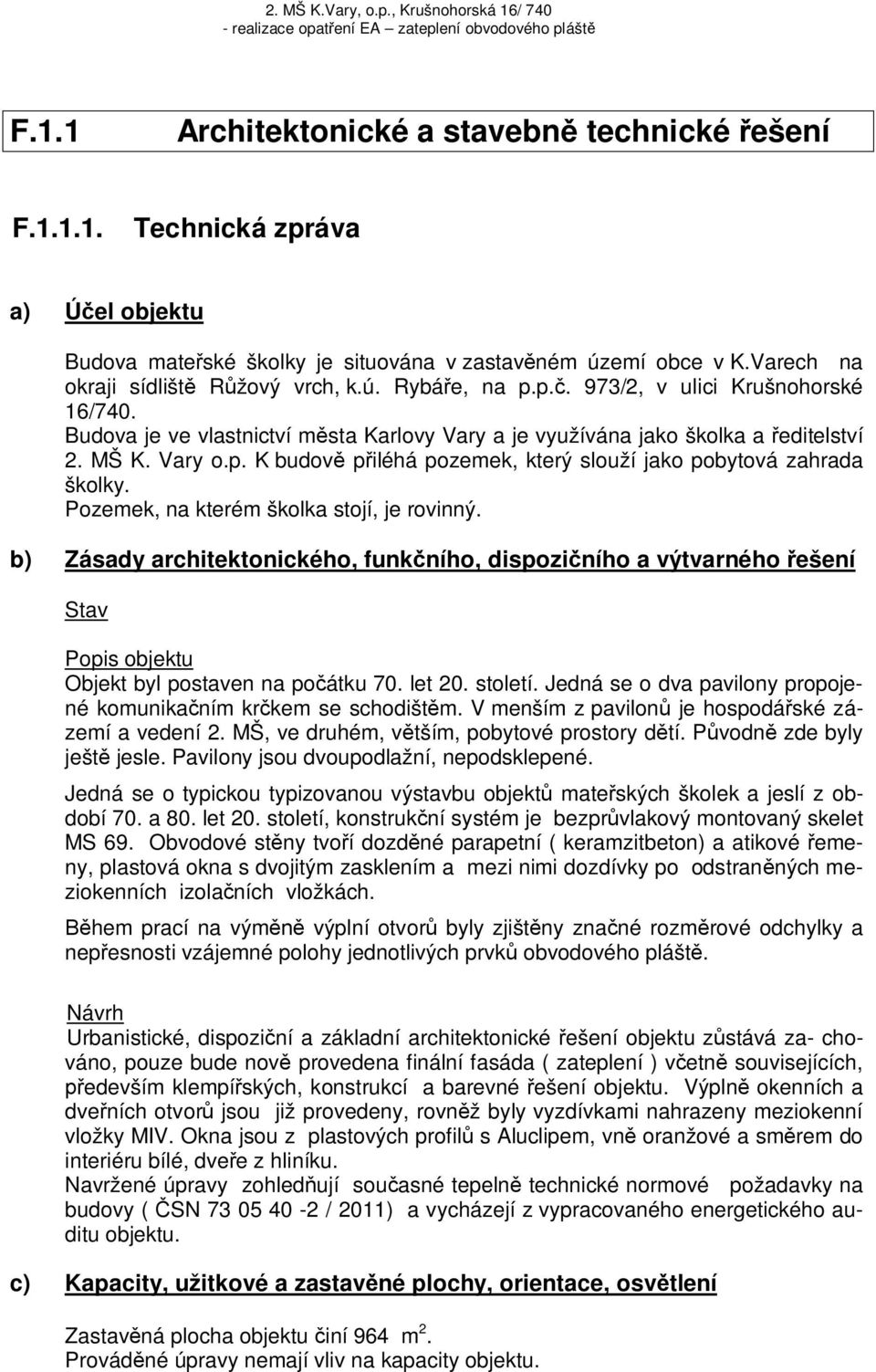

1 F.1.1 Architektonické a stavebn technické ešení F Technická zpráva a) Úel objektu Budova mateské školky je situována v zastavném území obce v K.Varech na okraji sídlišt Ržový vrch, k.ú. Rybáe, na p.p.. 973/2, v ulici Krušnohorské 16/740. Budova je ve vlastnictví msta Karlovy Vary a je využívána jako školka a editelství 2. MŠ K. Vary o.p. K budov piléhá pozemek, který slouží jako pobytová zahrada školky. Pozemek, na kterém školka stojí, je rovinný. b) Zásady architektonického, funkního, dispoziního a výtvarného ešení Stav Popis objektu Objekt byl postaven na poátku 70. let 20. století. Jedná se o dva pavilony propojené komunikaním krkem se schodištm. V menším z pavilon je hospodáské zázemí a vedení 2. MŠ, ve druhém, vtším, pobytové prostory dtí. Pvodn zde byly ješt jesle. Pavilony jsou dvoupodlažní, nepodsklepené. Jedná se o typickou typizovanou výstavbu objekt mateských školek a jeslí z období 70. a 80. let 20. století, konstrukní systém je bezprvlakový montovaný skelet MS 69. Obvodové stny tvoí dozdné parapetní ( keramzitbeton) a atikové emeny, plastová okna s dvojitým zasklením a mezi nimi dozdívky po odstranných meziokenních izolaních vložkách. hem prací na vým výplní otvor byly zjištny znané rozmrové odchylky a nepesnosti vzájemné polohy jednotlivých prvk obvodového plášt. Návrh Urbanistické, dispoziní a základní architektonické ešení objektu zstává za- chováno, pouze bude nov provedena finální fasáda ( zateplení ) vetn souvisejících, edevším klempíských, konstrukcí a barevné ešení objektu. Výpln okenních a dveních otvor jsou již provedeny, rovnž byly vyzdívkami nahrazeny meziokenní vložky MIV. Okna jsou z plastových profil s Aluclipem, vn oranžové a smrem do interiéru bílé, dvee z hliníku. Navržené úpravy zohledují souasné tepeln technické normové požadavky na budovy ( SN / 2011) a vycházejí z vypracovaného energetického auditu objektu. c) Kapacity, užitkové a zastavné plochy, orientace, osvtlení Zastavná plocha objektu iní 964 m 2. Provádné úpravy nemají vliv na kapacity objektu.

2 2 d) Technické a konstrukní ešení Veškeré práce a postupy budou provádny v souladu s aktuálními technologickými edpisy výrobc materiál a použitých systém ( systém ETICS). Systémová ešení budou aplikovány jako celek., vetn detail doporuených pro daný systém dodavatelem systému a využitím všech, v dob realizace použitelných profil pro zateplování, které nabízí nebo doporuuje dodavetel zateplovacího systému. Demontáže ed zahájením prací dojde k odstranní klempíských prvk (etapov dle asového postupu prací), bude odstranno stávající oplechování parapet, oplechování atiky, zábradlí na terase pavilonu dtí v II. NP, míží u dveí do skladu a do prádelny a dále provedena demontáž vtracích mížek, odvodního potrubí digestoe kuchyn, osvtlení nad vchody. V závislosti na postupu prací budou peložena zvonková tabla u jednotlivých vchod. V nadzemní ásti budou sejmuta vedení jímajícího zaízení hromosvod, jeho stávající píchytky budou vyjmuty, odstranny a následn nahrazeny píchytkami novými s dostatenou délkou dle píslušné SN. Na jižní fasád bude peloženo stávající vodovodní potrubí ( teplá a studená voda ) pro venkovní altán. Potrubí bude zasekáno do drážky ve fasád tak, aby bylo ve výsledku kompletn zakryté zateplovacím fasádním systémem. Peložení potrubí musí bát provedeno až do úrovn pod terén k ležatému potrubí. Uzavírací ventily, které jsou dnes venku na fasád budou umístny do pilehlého skladu. Délka peložky je 7 bm. Bourání a píprava podkladu stavebních konstrukcí ed hlavním vchodem do objektu budou vybourány dva zdné kvtináe, které již neplní svoji funkci. Podklad pro ETICS musí být vyzrálý, bez prachu, mastnot, výkv, puchý a odlupujících se míst, biotického napadení a aktivních trhlin. Stávající podklad bude oištn vysokotlakým vodním paprskem. Nesoudržné ásti venkovní omítky a kabincového obkladu soklu budou otlueny a nahrazeny novou jádrovou vápenocementovou omítkou. Opravy se pedpokládají u omítek max. z 20 %., u kabincového obkladu do 30 %. Na obvodových svislých konstrukcích pedloženého schodišt na jižní 1 fasád a u zídky u vchodu do tíd v severní 2 fasád bude provedeno otluení zbytk kabincového obložení a reprofilace povrchu konstrukcí jako píprava pro soklovou omítku. Dtto na kvtinái u vchodu. Bude provedena kontrola rovinnosti fasády, požadavek na rovinnost je 10 mm/m u lepených ETICS a 20 mm/m u kotvených ETICS. Pro následné kotvení izolantu je nutno zdokumentovat na fasád pípadné vedení rozvod sítí pod omítkou, tak aby nedošlo k jejich poškození. Budou demontovány ( pro zptnou montáž ) stávající rozebíratelné okapní chodníky o š mm ( 2x 300 mm) a vyíznut asfaltový povrch podél objektu o š = 300 mm.

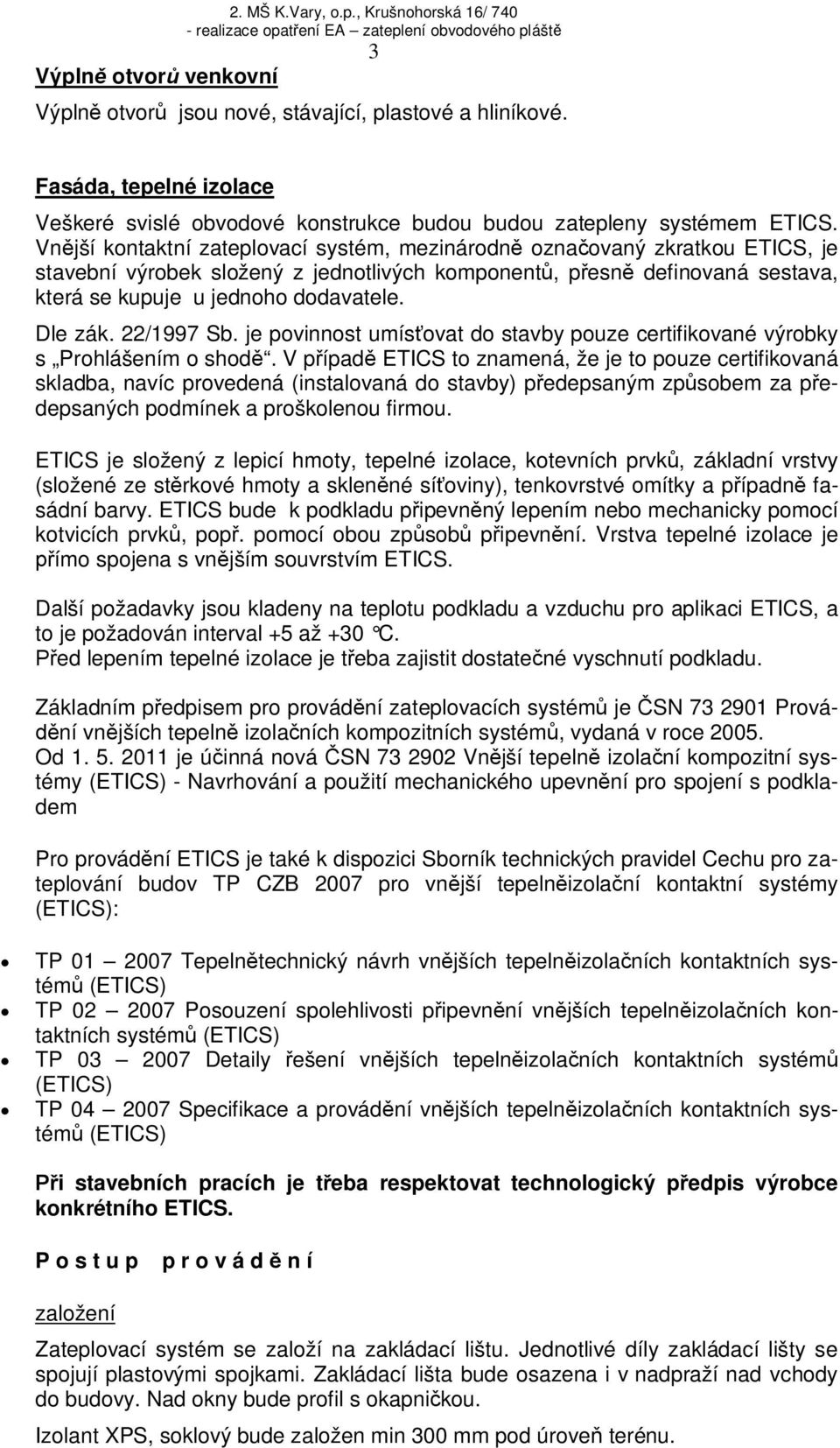

3 3 Výpln otvor venkovní Výpln otvor jsou nové, stávající, plastové a hliníkové. Fasáda, tepelné izolace Veškeré svislé obvodové konstrukce budou budou zatepleny systémem ETICS. Vnjší kontaktní zateplovací systém, mezinárodn oznaovaný zkratkou ETICS, je stavební výrobek složený z jednotlivých komponent, pesn definovaná sestava, která se kupuje u jednoho dodavatele. Dle zák. 22/1997 Sb. je povinnost umísovat do stavby pouze certifikované výrobky s Prohlášením o shod. V pípad ETICS to znamená, že je to pouze certifikovaná skladba, navíc provedená (instalovaná do stavby) pedepsaným zpsobem za pedepsaných podmínek a proškolenou firmou. ETICS je složený z lepicí hmoty, tepelné izolace, kotevních prvk, základní vrstvy (složené ze strkové hmoty a sklenné síoviny), tenkovrstvé omítky a pípadn fasádní barvy. ETICS bude k podkladu pipevnný lepením nebo mechanicky pomocí kotvicích prvk, pop. pomocí obou zpsob pipevnní. Vrstva tepelné izolace je ímo spojena s vnjším souvrstvím ETICS. Další požadavky jsou kladeny na teplotu podkladu a vzduchu pro aplikaci ETICS, a to je požadován interval +5 až +30 C. ed lepením tepelné izolace je teba zajistit dostatené vyschnutí podkladu. Základním pedpisem pro provádní zateplovacích systém je SN Prová- ní vnjších tepeln izolaních kompozitních systém, vydaná v roce Od je úinná nová SN Vnjší tepeln izolaní kompozitní systémy (ETICS) - Navrhování a použití mechanického upevnní pro spojení s podkladem Pro provádní ETICS je také k dispozici Sborník technických pravidel Cechu pro zateplování budov TP CZB 2007 pro vnjší tepelnizolaní kontaktní systémy (ETICS): TP Tepelntechnický návrh vnjších tepelnizolaních kontaktních systém (ETICS) TP Posouzení spolehlivosti pipevnní vnjších tepelnizolaních kontaktních systém (ETICS) TP Detaily ešení vnjších tepelnizolaních kontaktních systém (ETICS) TP Specifikace a provádní vnjších tepelnizolaních kontaktních systém (ETICS) i stavebních pracích je teba respektovat technologický pedpis výrobce konkrétního ETICS. P o s t u p p r o v á d n í založení Zateplovací systém se založí na zakládací lištu. Jednotlivé díly zakládací lišty se spojují plastovými spojkami. Zakládací lišta bude osazena i v nadpraží nad vchody do budovy. Nad okny bude profil s okapnikou. Izolant XPS, soklový bude založen min 300 mm pod úrove terénu.

4 4 lepení, typy použité izolace Lepicí hmota se na desku tepelné izolace nanáší souvisle po obvod desky v šíce 50 až 80 mm a jako tere velikosti dlan v podélné ose desky, variantn, pi dostatené rovinnosti, celoplošn. Desky tepelné izolace se lepí na vazbu, a to se vzájemným posunutím minimáln 150 mm a bez mezer. ípadné mezery se nesmí vyplovat lepicí hmotou. Úzké mezery v pnovém polystyrenu lze vyplnit nízkoexpanzní polyuretanovou pnou, vtší mezery vtlaením ezu tepelné izolace. Desky tepelné izolace nesmí být kladeny tak, aby spáry mezi deskami tepelné izolace, a už vodorovné nebo svislé, konily v rohu ostní, nadpraží nebo parapetu. Tepelnizolaní desku z plochy fasády klást s pesahem do plochy otvoru o více než tloušku budoucího zateplení ostní a nadpraží. Až teprve takto vzniklý prostor v ostní a nadpraží se doplní tepeln izolaní deskou rozmrov upravenou pro tento detail. Podle této tepelné izolace se zaízne a zabrousí pesahující tepelná izolace z plochy. Kladení izolantu bude provedeno tak, aby konstantní viditelná ást rámu výpln otvoru byla cca 40 mm. Tlouška izolantu ostní pak bude cca mm, materiál, dle použitého izolantu na st. Ve spáe mezi oknem a izolantem bude použit okenní ukonovací profil pro omítky. Typ konkrétn použitého izolantu je popsán ve výkresové dokumentaci. Jedná se o fasádní polystyrén (EPS) tl. 120 mm, kombinovaný z požárních dvodu s minerální vatou tl. 120 mm na spojovacím krku mezi obma pavilony. Vzhledem ke zjištným odchylkám fasády od svislice, je v nkterých místech navržena tl. izolantu až do 170 mm. Soklová ást ( cca 400 mm, min 300 mm nad terén ) bude zateplena nenasákavým polystyrénem (XPS) tl. 100 mm, který bude zapuštn min. 300 mm pod úrove terénu. Podhledy nik u vchod budou zatepleny EPS tl. 50 mm. Mezi potrubím plynové pípojky a izolantem bude ponechána mezera min. 50 mm, která bude dsledn vyplnna vápenocementovou maltou tak, aby bylo zamezeno vytvoení dutiny a pípadné hromadní plynu. kotvení izolace Desky se kotví obvykle po 1 až 3 dnech po nalepení desek, a to v rozích, ve spárách desek a v ploše desek. Minimáln se používá 6 ks kotevních prvk/m2. základní vrstva ed provádním základní vrstvy se osadí ukonovací a rohové prvky a zesilovací ezy sklenné síoviny (diagonáln v rozích otvor, na styku dvou rzných izolan- apod.). Vše se vtlauje do pedem nanesené strkové hmoty. Sklenná síovina v ploše se pak zatlauje do pedem nanesené strky. Sklenná síovina se pokládá s edepsanými pesahy, min. 100 mm. Hladítkem se vložená sklenná síovina zatlauje do strkové hmoty. Obvyklá tlouška základní vrstvy je 2 až 6 mm, optimální tlouška je 3 až 4 mm. Základní vrstva vetn sklenné síoviny musí být petažena es zakládací lištu.

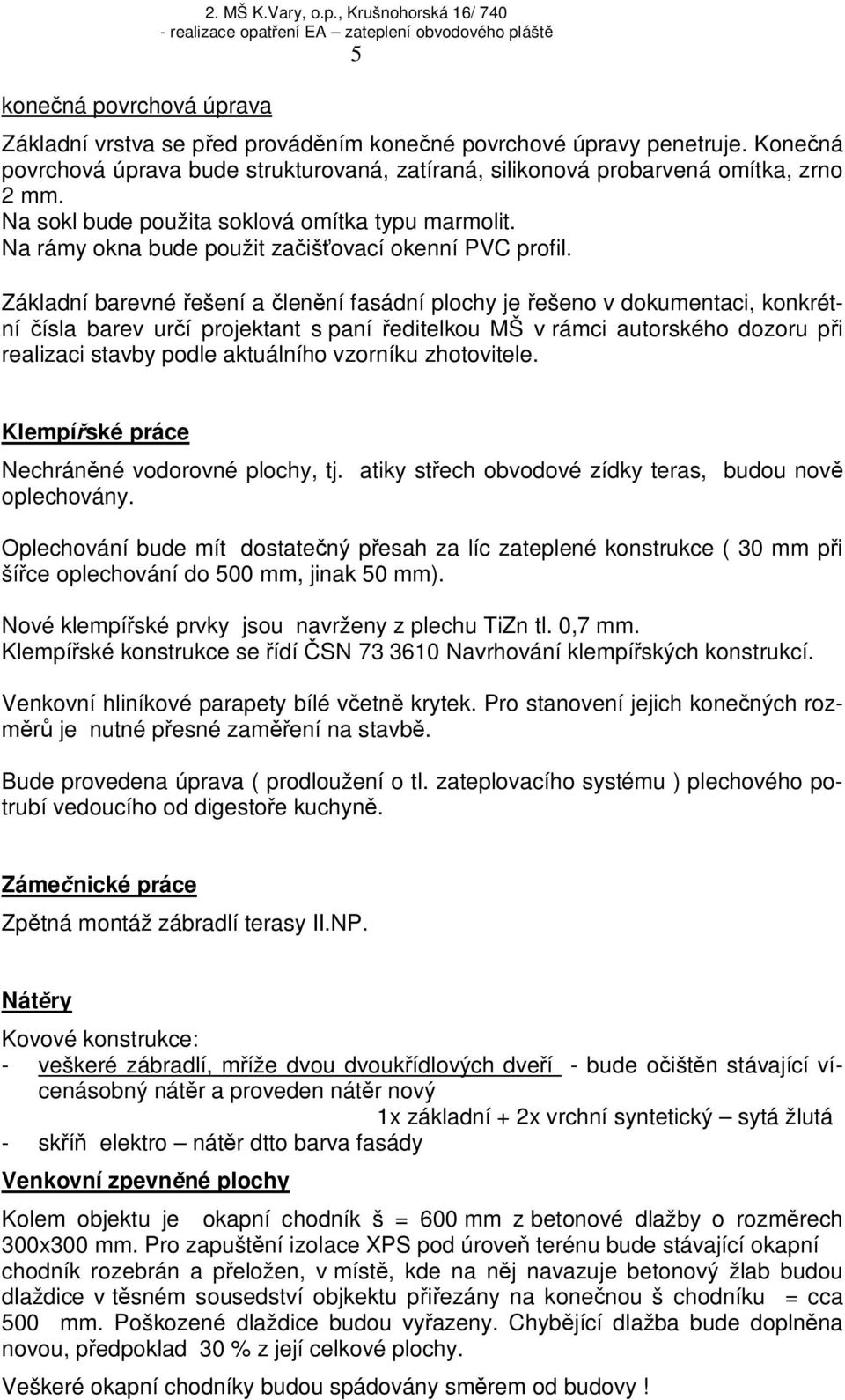

5 konená povrchová úprava 2. MŠ K.Vary, o.p., Krušnohorská 16/ Základní vrstva se ped provádním konené povrchové úpravy penetruje. Konená povrchová úprava bude strukturovaná, zatíraná, silikonová probarvená omítka, zrno 2 mm. Na sokl bude použita soklová omítka typu marmolit. Na rámy okna bude použit zaišovací okenní PVC profil. Základní barevné ešení a lenní fasádní plochy je ešeno v dokumentaci, konkrétní ísla barev urí projektant s paní editelkou MŠ v rámci autorského dozoru pi realizaci stavby podle aktuálního vzorníku zhotovitele. Klempíské práce Nechránné vodorovné plochy, tj. atiky stech obvodové zídky teras, budou nov oplechovány. Oplechování bude mít dostatený pesah za líc zateplené konstrukce ( 30 mm pi šíce oplechování do 500 mm, jinak 50 mm). Nové klempíské prvky jsou navrženy z plechu TiZn tl. 0,7 mm. Klempíské konstrukce se ídí SN Navrhování klempíských konstrukcí. Venkovní hliníkové parapety bílé vetn krytek. Pro stanovení jejich konených roz- je nutné pesné zamení na stavb. Bude provedena úprava ( prodloužení o tl. zateplovacího systému ) plechového potrubí vedoucího od digestoe kuchyn. Zámenické práce Zptná montáž zábradlí terasy II.NP. Nátry Kovové konstrukce: - veškeré zábradlí, míže dvou dvoukídlových dveí - bude oištn stávající vícenásobný nátr a proveden nátr nový 1x základní + 2x vrchní syntetický sytá žlutá - sk elektro nátr dtto barva fasády Venkovní zpevnné plochy Kolem objektu je okapní chodník š = 600 mm z betonové dlažby o rozmrech 300x300 mm. Pro zapuštní izolace XPS pod úrove terénu bude stávající okapní chodník rozebrán a peložen, v míst, kde na nj navazuje betonový žlab budou dlaždice v tsném sousedství objkektu pezány na konenou š chodníku = cca 500 mm. Poškozené dlaždice budou vyazeny. Chybjící dlažba bude doplnna novou, pedpoklad 30 % z její celkové plochy. Veškeré okapní chodníky budou spádovány smrem od budovy!

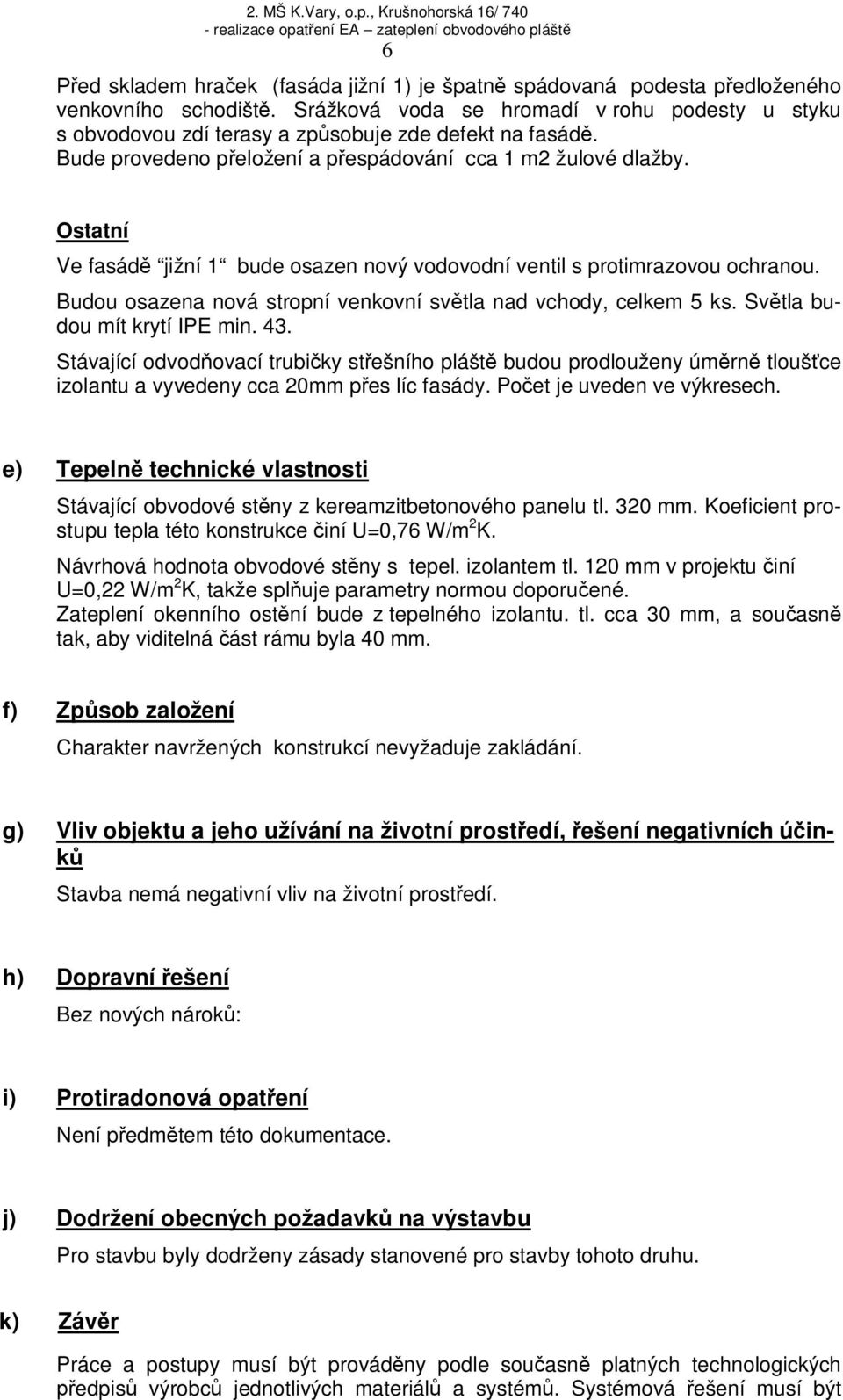

6 6 ed skladem hraek (fasáda jižní 1) je špatn spádovaná podesta pedloženého venkovního schodišt. Srážková voda se hromadí v rohu podesty u styku s obvodovou zdí terasy a zpsobuje zde defekt na fasád. Bude provedeno peložení a pespádování cca 1 m2 žulové dlažby. Ostatní Ve fasád jižní 1 bude osazen nový vodovodní ventil s protimrazovou ochranou. Budou osazena nová stropní venkovní svtla nad vchody, celkem 5 ks. Svtla budou mít krytí IPE min. 43. Stávající odvodovací trubiky stešního plášt budou prodlouženy úmrn tloušce izolantu a vyvedeny cca 20mm pes líc fasády. Poet je uveden ve výkresech. e) Tepeln technické vlastnosti Stávající obvodové stny z kereamzitbetonového panelu tl. 320 mm. Koeficient prostupu tepla této konstrukce iní U=0,76 W/m 2 K. Návrhová hodnota obvodové stny s tepel. izolantem tl. 120 mm v projektu iní U=0,22 W/m 2 K, takže spluje parametry normou doporuené. Zateplení okenního ostní bude z tepelného izolantu. tl. cca 30 mm, a souasn tak, aby viditelná ást rámu byla 40 mm. f) Zpsob založení Charakter navržených konstrukcí nevyžaduje zakládání. g) Vliv objektu a jeho užívání na životní prostedí, ešení negativních úin- Stavba nemá negativní vliv na životní prostedí. h) Dopravní ešení Bez nových nárok: i) Protiradonová opatení Není pedmtem této dokumentace. j) Dodržení obecných požadavk na výstavbu Pro stavbu byly dodrženy zásady stanovené pro stavby tohoto druhu. k) Závr Práce a postupy musí být provádny podle souasn platných technologických edpis výrobc jednotlivých materiál a systém. Systémová ešení musí být

7 7 uplatována jako celek. Protože se jedná o stavební úpravy stávajícího objektu, mže se skutený stav konstrukcí pi realizaci lišit od projekního pedpokladu. V tomto pípad si projektant vyhrazuje právo na doplnní pvodního ešení dokumentace s pihlédnutím k nov zjištným skutenostem. Veškeré zmny oproti dokumentaci, které mohou nepízniv ovlivnit navržené ešení, budou projednány s projektantem v rámci jeho autorského dozoru. Vypracovala: ing.arch. Helena Ruseva, 03/2013
