Průvodce nastavením Wi-Fi

Transkript

1 Průvodce nastavením Wi-Fi Číslo modelu Řada SP 212/SP 213 Úvod Existují dva režimy bezdrátové sítě LAN: režim infrastruktura pro připojení přes přístupový bod a režim ad-hoc pro vytvoření přímého propojení se zařízením podporujícím bezdrátovou síť LAN (například notebook). V tomto návodu je popsána konfigurace bezdrátové sítě LAN pro režim infrastruktura. Režim infrastruktury Nastavení je dokončeno. Musí se nakonfigurovat. Počítač Přístupový bod (router) Zařízení Podrobnosti ohledně konfigurace režimu ad-hoc viz Uživatelská příručka. 1

2 1. Před konfigurací nastavení bezdrátové sítě LAN Kontrola přístupového bodu bezdrátové sítě LAN (routeru) Tato informace je požadována při ruční konfiguraci nastavení bezdrátové sítě LAN. Není možné ji zobrazit na přístroji. Kontrola SSID a šifrovacího klíče SSID a šifrovací klíč pro přístupový bod (router) bezdrátové sítě LAN mohou být na štítku přilepeném na přístupovém bodu (routeru). Podrobnosti o SSID a šifrovacím klíči viz návod k přístupovému bodu (routeru). SSID :XXXXXXXXXXXXX Šifrovací klíč :XXXXXXXXXXXXX CS CVW901 Zkontrolujte SSID a šifrovací klíč a opište je do prázdných políček. SSID: Šifrovací klíč: 2

3 Počet znaků používaných pro šifrovací klíč Počet znaků používaných pro šifrovací klíč se liší. Ověření Šifrování Délka klíče WEP Formát klíče WEP Otevřený systém Žádné Otevřený systém WEP 64 bitů ASCII 5 znaků Šestnáctková 10 znaků 128 bitů ASCII 13 znaků Šestnáctková 26 znaků Sdílený klíč WEP 64 bitů ASCII 5 znaků Šestnáctková 10 znaků 128 bitů ASCII 13 znaků Šestnáctková 26 znaků WPA2-PSK Smíšený režim WPA/WPA2 CCMP (AES) Klíč WEP/Heslo WPA (max. počet znaků) až 63 číselných znaků ASCII nebo 64 číselných znaků Hex TKIP/AES až 63 číselných znaků ASCII nebo 64 číselných znaků Hex V závislosti na modelu mohou být nastavení šifrování, délka klíče WEP a formát klíče WEP kombinována jako jediná položka, např. [WEP 64 bit ASCII]. Konfigurace/Kontrola nastavení zařízení Před provedením konfigurace nastavení bezdrátové sítě LAN vytiskněte konfigurační stránku, na které získáte informace vyžadované ke konfiguraci nastavení. Tisk konfigurační stránky SP 212w/SP 212Nw/SP 213w/SP 213Nw Držte stisknuté tlačítko [Stop/Start] a současně zapněte hlavní spínač a tlačítko [Stop/ Start] uvolněte až po uplynutí 13 sekund. DCT887 3

4 SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/ SP 213SFw/SP 213SFNw Stiskněte tlačítko [Nástroje uživatele]. DCT845 Stisknutím tlačítka [ ] nebo [ ] zvolte [Tisk seznamu/hlášení] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte pol. [Konfigurační stránka] a poté stiskněte tlačítko [OK]. Na potvrzovací obrazovce stiskněte [Ano]. Získání informací o bezdrátové síti LAN z konfigurační stránky Při konfiguraci nastavení bezdrátové sítě LAN jsou požadovány následující informace: Stav Tato informace se objeví pod stavem bezdrátové sítě. Můžete zkontrolovat stav připojení k bezdrátové síti LAN. Režim komunikace Tato informace se objeví pod stavem bezdrátové sítě. Zkontrolujte, zda je Režim komunikace nastaven na Infrastruktura. Podrobnosti o nastavení režimu komunikace viz "Troubleshooting" (Odstraňování problémů). IP adresa U SP 212w/SP 212Nw/SP 213w/SP 213Nw je tato informace uvedena pod hostitelským rozhraním. U SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw je tato informace uvedena pod nastavením sítě. Ohledně změny IP adresy na konfigurační stránce a podrobnostech o konfiguraci IP adresy viz Uživatelská příručka. 4

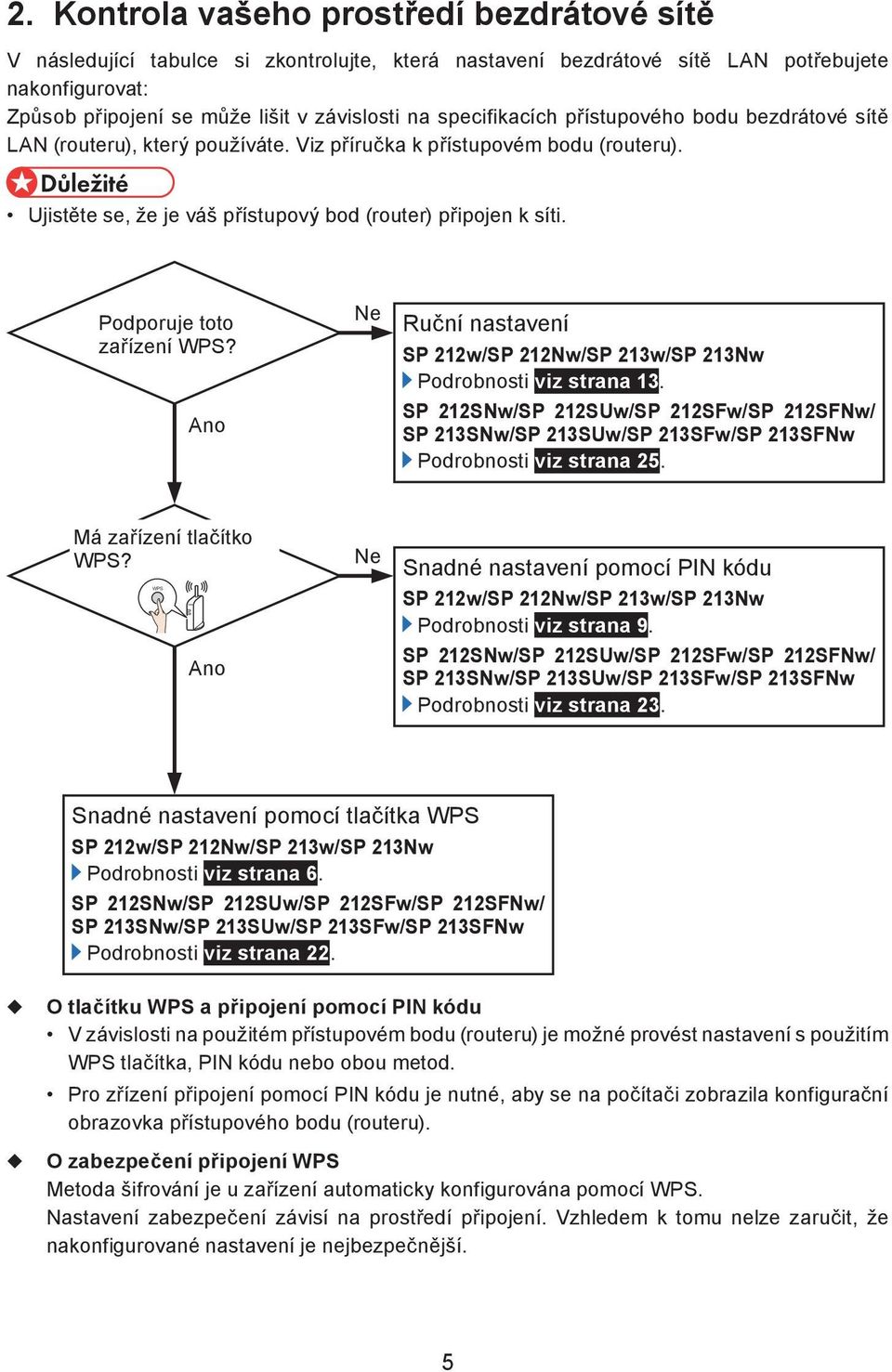

5 CHV Kontrola vašeho prostředí bezdrátové sítě V následující tabulce si zkontrolujte, která nastavení bezdrátové sítě LAN potřebujete nakonfigurovat: Způsob připojení se může lišit v závislosti na specifikacích přístupového bodu bezdrátové sítě LAN (routeru), který používáte. Viz příručka k přístupovém bodu (routeru). Ujistěte se, že je váš přístupový bod (router) připojen k síti. Podporuje toto zařízení WPS? Ano Ne Ruční nastavení SP 212w/SP 212Nw/SP 213w/SP 213Nw Podrobnosti viz strana 13. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Podrobnosti viz strana 25. Má zařízení tlačítko WPS? WPS Ano Ne Snadné nastavení pomocí PIN kódu SP 212w/SP 212Nw/SP 213w/SP 213Nw Podrobnosti viz strana 9. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Podrobnosti viz strana 23. Snadné nastavení pomocí tlačítka WPS SP 212w/SP 212Nw/SP 213w/SP 213Nw Podrobnosti viz strana 6. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Podrobnosti viz strana 22. O tlačítku WPS a připojení pomocí PIN kódu V závislosti na použitém přístupovém bodu (routeru) je možné provést nastavení s použitím WPS tlačítka, PIN kódu nebo obou metod. Pro zřízení připojení pomocí PIN kódu je nutné, aby se na počítači zobrazila konfigurační obrazovka přístupového bodu (routeru). O zabezpečení připojení WPS Metoda šifrování je u zařízení automaticky konfigurována pomocí WPS. Nastavení zabezpečení závisí na prostředí připojení. Vzhledem k tomu nelze zaručit, že nakonfigurované nastavení je nejbezpečnější. 5

6 3. Konfigurace bezdrátové sítě LAN (SP 212w/SP 212Nw/SP 213w/SP 213Nw) Snadné nastavení pomocí tlačítka WPS Pokud nelze přístupový bod (router) rozpoznat během 2 minut, relace hledání vyprší. Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor* Ano Ne Ano * Před použitím musíte aplikaci Smart Organizing Monitor nainstalovat. Podrobnosti ohledně instalace viz Průvodce nastavením a Uživatelská příručka. Používání ovládacího panelu Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Když svítí indikátor Napájení, stiskněte a podržte tlačítko [Wi-Fi] po dobu alespoň dvou sekund. DCT869 Všechny indikátory postupně svítí po dobu tří sekund. Pokud nebudete zařízení po dobu tří sekund používat, zařízení zahájí vytváření připojení metodou PBC. DCT872 6

7 Do dvou minut stiskněte tlačítko WPS na přístupovém bodu (routeru). WPS CHV607 Zkontrolujte výsledek. Připojení bylo úspěšné: Tlačítko [Wi-Fi] přestane blikat a začne trvale svítit. Připojení se nezdařilo: Výstražné indikátory začnou blikat a poté, po uplynutí 30 sekund, výstražná kontrolka zhasne a ukazatel napájení bude trvale svítit. Rovněž tlačítko [Wi-Fi] přestane blikat. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače tiskárny z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Používání aplikace Smart Organizing Monitor Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. V nabídce [Start] klikněte na [Všechny programy]. Klikněte na [Smart Organizing Monitor pro řadu SP xxx]. Klikněte na [Smart Organizing Monitor Status]. Pokud není vybráno zařízení, které používáte, klikněte na [Připojit tiskárnu] a potom vyberte model zařízení. Klikněte na záložku [Nástroje uživatele]. Klikněte na [Konfigurace tiskárny]. Zadejte přístupový kód a klikněte na tlačítko [OK]. Výchozí přístupový kód je "Admin". Zadejte "Admin", pokud se kód nezměnil. Rozlišují se velká a malá písmena. 7

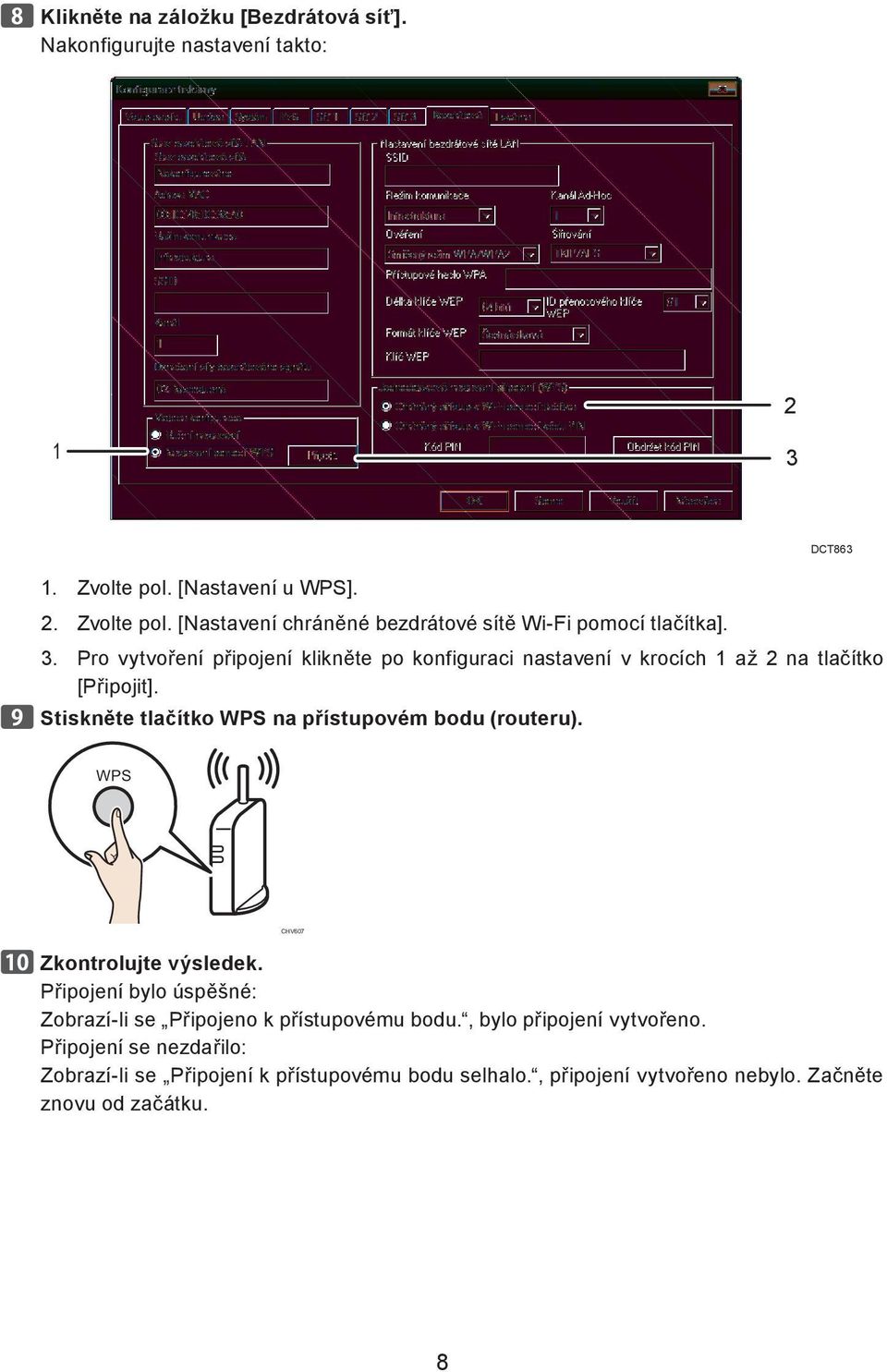

8 Klikněte na záložku [Bezdrátová síť]. Nakonfigurujte nastavení takto: Zvolte pol. [Nastavení u WPS]. 2. Zvolte pol. [Nastavení chráněné bezdrátové sítě Wi-Fi pomocí tlačítka]. 3. Pro vytvoření připojení klikněte po konfiguraci nastavení v krocích 1 až 2 na tlačítko [Připojit]. Stiskněte tlačítko WPS na přístupovém bodu (routeru). DCT863 WPS CHV607 Zkontrolujte výsledek. Připojení bylo úspěšné: Zobrazí-li se Připojeno k přístupovému bodu., bylo připojení vytvořeno. Připojení se nezdařilo: Zobrazí-li se Připojení k přístupovému bodu selhalo., připojení vytvořeno nebylo. Začněte znovu od začátku. 8

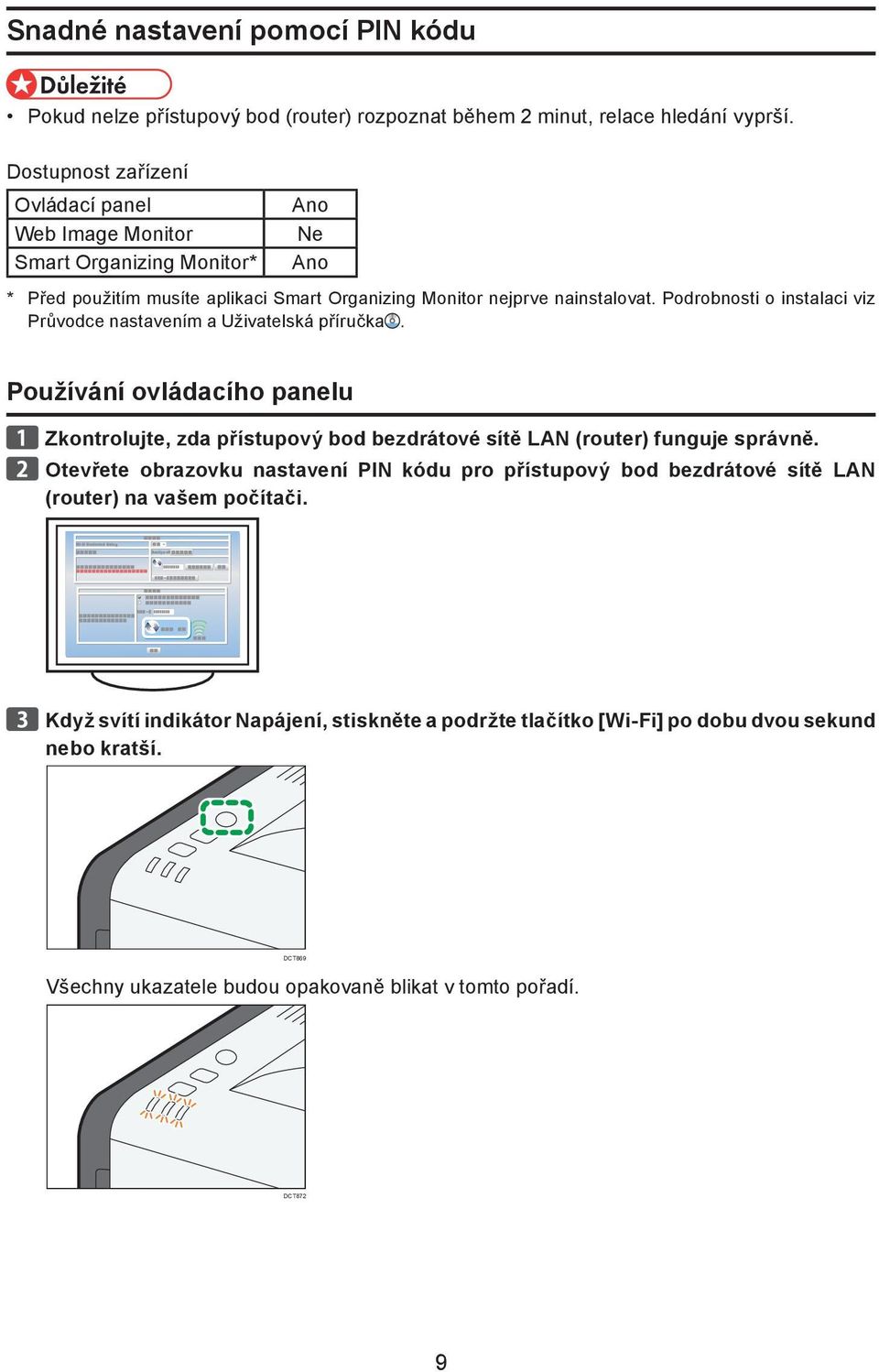

9 Snadné nastavení pomocí PIN kódu Pokud nelze přístupový bod (router) rozpoznat během 2 minut, relace hledání vyprší. Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor* Ano Ne Ano * Před použitím musíte aplikaci Smart Organizing Monitor nejprve nainstalovat. Podrobnosti o instalaci viz Průvodce nastavením a Uživatelská příručka. Používání ovládacího panelu Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Otevřete obrazovku nastavení PIN kódu pro přístupový bod bezdrátové sítě LAN (router) na vašem počítači. Když svítí indikátor Napájení, stiskněte a podržte tlačítko [Wi-Fi] po dobu dvou sekund nebo kratší. DCT869 Všechny ukazatele budou opakovaně blikat v tomto pořadí. DCT872 9

10 Stiskněte a podržte tlačítko [Stop/Start] po dobu tří sekund, po kterou postupně blikají tři ukazatele. Vytiskne se PIN kód. LED dioda tlačítka [Wi-Fi] začne blikat a zařízení začne vytvářet připojení metodou PIN. PIN kód zařízení zadejte na webové stránce přístupového bodu (routeru). WPS (PIN systém) spusťte z webové stránky přístupového bodu (routeru). Zkontrolujte výsledek. Připojení bylo úspěšné: Tlačítko [Wi-Fi] přestane blikat a začne trvale svítit. 10

11 Připojení se nezdařilo: Výstražné indikátory začnou blikat a poté, po uplynutí 30 sekund, výstražná kontrolka zhasne a ukazatel napájení bude trvale svítit. Rovněž tlačítko [Wi-Fi] přestane blikat. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače tiskárny z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Používání aplikace Smart Organizing Monitor Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. V nabídce [Start] klikněte na [Všechny programy]. Klikněte na [Smart Organizing Monitor pro řadu SP xxx]. Klikněte na [Smart Organizing Monitor Status]. Pokud není vybráno zařízení, které používáte, klikněte na [Připojit tiskárnu] a potom vyberte model zařízení. Klikněte na záložku [Nástroje uživatele]. Klikněte na [Konfigurace tiskárny]. Zadejte přístupový kód a klikněte na tlačítko [OK]. Výchozí přístupový kód je "Admin". Zadejte "Admin", pokud se kód nezměnil. Rozlišují se velká a malá písmena. 11

12 Klikněte na záložku [Bezdrátová síť]. Nakonfigurujte nastavení takto: Zvolte [Nastavení u WPS]. 2. Zvolte [Nastavení chráněné bezdrátové sítě Wi-Fi pomocí PIN kódu]. 3. PIN kód si můžete nechat zobrazit kliknutím na [Získat PIN kód]. 4. Pro vytvoření připojení po konfiguraci nastavení v krocích 1 až 3 klikněte na tlačítko [Připojit]. PIN kód zařízení zadejte na webové stránce přístupového bodu (routeru). DCT864 WPS (PIN systém) spusťte z webové stránky přístupového bodu (routeru). 12

13 Zkontrolujte výsledek. Připojení bylo úspěšné: Zobrazí-li se Připojeno k přístupovému bodu., bylo připojení vytvořeno. Připojení se nezdařilo: Zobrazí-li se Připojení k přístupovému bodu selhalo., připojení vytvořeno nebylo. Začněte znovu od začátku. Ruční nastavení Pokud nemůžete zjistit nastavení používaného přístupového bodu (routeru) nebo přístupový bod (router) nepodporuje WPS, nakonfigurujte nastavení bezdrátové sítě LAN ručně. Podle návodu k používanému přístupovému bodu bezdrátové sítě LAN (routeru) ověřte SSID a šifrovací klíč (Klíč/Heslo WEP). Zjistěte metodu zabezpečení zvolenou používaným přístupovým bodem (routerem). Jestliže si nejste jisti, která metoda zabezpečení je podporována použitým přístupovým bodem bezdrátové sítě LAN (routerem), nahlédněte do návodu k přístupovému bodu (routeru). Je-li povoleno DHCP, specifikujte nastavení bezdrátové sítě LAN přes kabelové připojení a poté znovu vytvořte připojení za použití IP adresy bezdrátové sítě. Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor* Ne Ano Ano * Před použitím musíte aplikaci Smart Organizing Monitor nejprve nainstalovat. Podrobnost o instalaci viz Průvodce nastavením a Uživatelská příručka. Používání aplikace Smart Organizing Monitor Z kontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. V nabídce [Start] klikněte na [Všechny programy]. Klikněte na [Smart Organizing Monitor pro řadu SP xxx]. Klikněte na [Smart Organizing Monitor Status]. Pokud není vybráno zařízení, které používáte, klikněte na [Připojit tiskárnu] a potom vyberte model zařízení. Klikněte na záložku [Nástroje uživatele]. Klikněte na [Konfigurace tiskárny]. Zadejte přístupový kód a klikněte na tlačítko [OK]. Výchozí přístupový kód je "Admin". Zadejte "Admin", pokud se kód nezměnil. Rozlišují se velká a malá písmena. 13

14 Klikněte na záložku [Bezdrátová síť]. Nakonfigurujte nastavení takto: 2 1 DCT Zvolte [Ruční nastavení]. 2. Zvolte [Infrastruktura]. Nakonfigurujte SSID a šifrovací klíč a potom vytvořte připojení. Další krok se liší v závislosti na zvolené metodě ověření. 14

15 A. Připojení zařízení pomocí ověření metodou WPA2-PSK nebo smíšený režim WPA2/WPA Podrobnější informace o kontrole šifrovacího klíče viz Kontrola SSID a šifrovacího klíče Zadejte SSID přístupového bodu (routeru). 2. Zvolte [WPA2-PSK] nebo [Smíšený režim WPA/WPA2]. DCT Zadejte šifrovací klíč přístupového bodu (routeru). 4. Pro vytvoření připojení po konfiguraci nastavení v krocích 1 až 3 klikněte na tlačítko [OK]. 15

16 B. Připojení k zařízením pomocí metod ověření Otevřený systém nebo Sdílený klíč Podrobnější informace o kontrole šifrovacího klíče viz Kontrola SSID a šifrovacího klíče. Pokud je [Šifrování] nastaveno na [Žádné], není nutné zadávat WEP klíč. Klikněte na [OK] Zadejte SSID přístupového bodu (routeru). 2. Zvolte [Otevřený systém] nebo [Sdílený klíč]. 3. Vyberte metodu šifrování. 4. Zvolte ID. 5. Vyberte 64 bitů nebo 128 bitů. 6. Zvolte možnost ASCII nebo Šestnáctková. 7. Zadejte šifrovací klíč přístupového bodu (routeru). DCT Pro vytvoření připojení klikněte po konfiguraci nastavení v krocích 1 až 7 na tlačítko [OK]. Stiskněte tlačítko [Wi-Fi]. DCT869 16

17 Zkontrolujte výsledek. Připojení bylo úspěšné: Tlačítko [Wi-Fi] přestane blikat a začne trvale svítit. Připojení se nezdařilo: Výstražné indikátory začnou blikat a poté, po uplynutí 30 sekund, výstražná kontrolka zhasne a ukazatel napájení bude trvale svítit. Rovněž tlačítko [Wi-Fi] přestane blikat. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače tiskárny z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). 17

18 Používání aplikace Web Image Monitor Web Image Monitor je nástroj pro sledování zařízení, který vám umožňuje konfigurovat nastavení zařízení pomocí webového prohlížeče počítače ve stejné síti. Je-li povoleno DHCP, specifikujte nastavení bezdrátové sítě LAN přes kabelové připojení a poté znovu vytvořte připojení za použití IP adresy bezdrátové sítě. Připojte síťový kabel k portu Ethernet. Zasuňte druhý konec kabelu do síťového propojovacího zařízení, např. rozbočovače. Spusťte webový prohlížeč. Pro přístup k zařízení zadejte do adresního řádku webového prohlížeče adresu (IP adresa zařízení)/. Klikněte na [Nastavení sítě]. Klikněte na záložku [Bezdrátová síť]. Nastavte [Bezdrátová síť] na [Aktivní]. Kliknutím na [Seznam skenů] zobrazíte seznam, zvolte cílové SSID a poté klikněte na [OK]. Jestliže nemůžete cílové SSID nalézt, nakonfigurujte jej podle následujícího postupu. 1. V položce [SSID] zadejte SSID pro přístupový bod (router). Nastavte [Režim komunikace] na [Infrastruktura]. V položce [Ověření] zvolte metodu ověření. V položce [Šifrování] zvolte možnost šifrování. Je-li metoda ověření nastavena na možnost [Otevřený systém], nastavte šifrování na možnost [Žádné] nebo [WEP]. Je-li metoda ověření nastavena na možnost [Sdílený klíč], nastavte šifrování na možnost [WEP]. Je-li metoda ověření nastavena na možnost [WPA2-PSK], nastavte šifrování na možnost [AES]. Je-li metoda ověření nastavena na možnost [Smíšený režim WPA/WPA2], nastavte šifrování na možnost [TKIP/AES]. Je-li metoda šifrování nastavena na [Žádné] Jestliže jste zvolili možnost [Žádné], přejděte ke kroku. 18

19 Je-li metoda šifrování nastavena na [AES] nebo [TKIP/AES] 1 DCT Zadejte šifrovací klíč přístupového bodu (routeru). Je-li metoda šifrování nastavena na [WEP] DCT Vyberte 64 bitů nebo 128 bitů. 2. Zvolte ID. 3. Zvolte možnost ASCII nebo Šestnáctková. 4. Zadejte šifrovací klíč přístupového bodu (routeru). V případě potřeby zadejte heslo správce. Klikněte na [OK]. Stiskněte tlačítko [Wi-Fi]. 19

20 Zkontrolujte výsledek. Připojení bylo úspěšné: Tlačítko [Wi-Fi] přestane blikat a začne trvale svítit. Připojení se nezdařilo: Výstražné indikátory začnou blikat a poté, po uplynutí 30 sekund, výstražná kontrolka zhasne a ukazatel napájení bude trvale svítit. Rovněž tlačítko [Wi-Fi] přestane blikat. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače tiskárny z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Opětovné vytvoření připojení k bezdrátové síti LAN Pro opětovné vytvoření připojení k bezdrátové síti LAN pomocí nastavení nakonfigurovaného dříve postupujte takto: Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Stiskněte tlačítko [Wi-Fi]. DCT869 20

21 4. Nakonfigurujte bezdrátovou síť LAN (SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw) Povolení bezdrátové sítě LAN Stiskněte tlačítko [User tools] (Nástroje uživatele). DCT845 Stisknutím tlačítka [ ] nebo [ ] zvolte pol. [Nastavení sítě] a poté stiskněte tlačítko [OK]. Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte pol. [Wi-Fi] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte pol. [Povolit Wi-Fi] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte možnost [Povolit] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [Nástroje uživatele] se vraťte na výchozí displej. Po změně nastavení se zařízení automaticky restartuje. Heslo pro přístup do nabídky [Nástr. správce] lze specifikovat v položce [Zámek nástr.správce]. Specifikace pro [Tlačítko Wi-Fi] Zvolte režim, který se objeví, když stisknete tlačítko [Wi-Fi]. Stiskněte tlačítko [User tools] (Nástroje uživatele). DCT845 Stisknutím tlačítka [ ] nebo [ ] zvolte pol.[nastavení sítě] a poté stiskněte tlačítko [OK]. Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a poté stiskněte tlačítko [OK]. 21

22 Stisknutím tlačítka [ ] nebo [ ] zvolte pol. [Wi-Fi] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte [Tlačítko Wi-Fi] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [ ] nebo [ ] zvolte [Režim Infrastruktura] a poté stiskněte tlačítko [OK]. Stisknutím tlačítka [Nástroje uživatele] se vraťte na výchozí displej. Heslo pro přístup do nabídky [Nástr. správce] lze specifikovat v položce [Zámek nástr. správce]. Snadné nastavení pomocí tlačítka WPS Pokud nelze přístupový bod (router) rozpoznat během 2 minut, relace hledání vyprší. Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor Ano Ne Ne Používání ovládacího panelu Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Stiskněte a podržte tlačítko [Wi-Fi]. DCT853 Je-li pol. [Povolit Wi-Fi] nastavena na [Zakázat], nemůžete použít tlačítko [Wi-Fi]. Stiskněte tlačítko [PBC]. Stiskněte [Ano]. Zobrazí se hlášení "Stiskněte prosím [AP] během 2 minut" a zařízení se začne připojovat metodou PBC. 22

23 Do dvou minut stiskněte tlačítko WPS na přístupovém bodu (routeru). WPS CHV607 Pokud bylo připojení úspěšné, zobrazí se Připojení k AP se zdařilo.. Pokud není připojení úspěšné, zobrazí se Připojení k AP selhalo.. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Snadné nastavení pomocí PIN kódu Pokud nelze přístupový bod (router) rozpoznat během 2 minut, relace hledání vyprší. Pro připojení zřízení pomocí PIN kódu použijte počítač, který je připojen k přístupovému bodu (routeru) bezdrátové sítě LAN. Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor Ano Ne Ne Používání ovládacího panelu Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Otevřete obrazovku nastavení PIN kódu pro přístupový bod bezdrátové sítě LAN (router) na vašem počítači. 23

24 Stiskněte a podržte tlačítko [Wi-Fi]. DCT853 Je-li pol. [Povolit Wi-Fi] nastavena na [Zakázat], nemůžete použít tlačítko [Wi-Fi]. Stiskněte tlačítko [PIN]. Zkontrolujte PIN kód. PIN XXXXXXXX PIN kód zařízení zadejte na webové stránce přístupového bodu (routeru). Stiskněte [Připojit]. PIN XXXXXXXX WPS (PIN systém) spusťte z webové stránky přístupového bodu (routeru). Pokud bylo připojení úspěšné, zobrazí se Připojení k AP se zdařilo.. Pokud není připojení úspěšné, zobrazí se Připojení k AP selhalo.. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). 24

25 Ruční nastavení Pokud nemůžete zkontrolovat nastavení používaného přístupového bodu (routeru) nebo přístupový bod nepodporuje WPS, nakonfigurujte nastavení bezdrátové sítě LAN ručně. Podle návodu k používanému přístupovému bodu bezdrátové sítě LAN (routeru) ověřte SSID a šifrovací klíč (Klíč/Heslo WEP). Zkontrolujte metodu zabezpečení, zvolenou používaným přístupovým bodem (routerem). Jestliže si nejste jisti, která metoda zabezpečení je podporována použitým přístupovým bodem bezdrátové sítě LAN (routerem), nahlédněte do návodu k přístupovému bodu (routeru). Dostupnost zařízení Ovládací panel Web Image Monitor Smart Organizing Monitor Ano Ano Ne Používání ovládacího panelu Jestliže jste dříve nakonfigurovali nastavení bezdrátové sítě LAN, nakonfigurujte nastavení pomocí [Průvodce nastavením] v [Nastavení sítě]. Podrobné informace o používání [Průvodce nastavením] viz Uživatelská příručka. Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Stiskněte tlačítko [Wi-Fi]. DCT853 Je-li pol. [Povolit Wi-Fi] nastavena na [Zakázat], nemůžete použít tlačítko [Wi-Fi]. Jestliže se nejprve objeví [Kanál frekvence], nastavte [tlačítko Wi-Fi] na [Režim infrastruktury]. 25

26 Vyhledáním SSID zobrazte jejich seznam, zvolte cílové SSID a poté stiskněte [Další]. Jestliže nemůžete cílové SSID nalézt, nakonfigurujte jej podle následujícího postupu. 1. Zvolte možnost [Vstup SSID] a poté stiskněte [Další]. 2. Pomocí číselných tlačítek zadejte SSID a poté stiskněte [Další]. Podrobné informace o kontrole SSID viz Kontrola SSID a šifrovacího klíče. Zvolte metodu ověření a poté stiskněte [Další]. Další krok se liší v závislosti na zvolené metodě ověření. Přejděte ke kroku v příslušné části. Je-li metoda ověření nastavena na [WPA2-PSK] nebo [Smíšený režim WPA2/WPA] Je-li metoda ověření nastavena na [Otevřený systém] nebo [Sdílený klíč] 26

27 Připojení zařízení pomocí ověření metodou WPA2-PSK nebo Smíšený režim WPA2/WPA Pomocí číselných tlačítek zadejte šifrovací klíč a poté stiskněte [Připojit]. Podrobnosti o kontrole šifrovacího klíče viz Kontrola SSID a šifrovacího klíče. Podrobnosti o počtu znaků používaných pro šifrovací klíč viz Počet znaků používaných pro šifrovací klíč v části 1, Před konfigurací nastavení bezdrátové sítě LAN. Stiskněte [Ano]. Zkontrolujte připojení pomocí [Stav Wi-Fi]. Tlačítko [Nástroje uživatele] [Nastavení sítě] [Wi-Fi] [Stav Wi-Fi] Zobrazí-li se "Připojeno", bylo vytvořeno připojení. Zobrazí-li se hlášení "Připojování...", dochází k vytváření připojení. Zobrazí-li se Odpojeno, připojení nebylo vytvořeno. Začněte znovu od začátku. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Připojení k zařízením pomocí metod ověření Otevřený systém nebo Sdílený klíč Zvolte šifrovací metodu a poté stiskněte [Další]. Pomocí číselných tlačítek zadejte šifrovací klíč a ID, a poté stiskněte tlačítko [Připojit]. ID se používá k identifikaci šifrovacího klíče. Můžete zaregistrovat čtyři šifrovací klíče (ID 1 až 4). Podrobnosti o kontrole šifrovacího klíče viz Kontrola SSID a šifrovacího klíče. Podrobnosti o počtu znaků používaných pro šifrovací klíč viz Počet znaků používaných pro šifrovací klíč v části 1, Před konfigurací nastavení bezdrátové sítě LAN. 27

28 Stiskněte [Ano]. Zkontrolujte připojení pomocí pol. [Stav Wi-Fi]. Tlačítko [Nástroje uživatele] [Nastavení sítě] [Wi-Fi] [Stav Wi-Fi] Zobrazí-li se "Připojeno", bylo vytvořeno připojení. Zobrazí-li se hlášení "Připojování...", dochází k vytváření připojení. Zobrazí-li se Odpojeno, připojení nebylo vytvořeno. Začněte znovu od začátku. Konfigurace nastavení Wi-Fi je dokončena. Dalším krokem je instalace ovladače z dodaného disku CD-ROM. Podrobnosti viz Průvodce instalací (Setup Guide). Používání aplikace Web Image Monitor Web Image Monitor můžete nakonfigurovat stejným způsobem jako u modelu SP 212w/ SP 212Nw/SP 213w/SP 213Nw. Podrobné informace o konfiguraci nastavení aplikace Web Image Monitor viz Používání aplikace Web Image Monitor. Zkontrolujte výsledek. Tlačítko [Nástroje uživatele] [Nastavení sítě] [Wi-Fi] [Stav Wi-Fi] Zobrazí-li se "Připojeno", bylo vytvořeno připojení. Zobrazí-li se hlášení "Připojování...", dochází k vytváření připojení. Zobrazí-li se Odpojeno, připojení nebylo vytvořeno. Začněte znovu od začátku. Opětovné vytvoření připojení k bezdrátové síti LAN Pro opětovné vytvoření připojení k bezdrátové síti LAN pomocí nastavení nakonfigurovaného dříve postupujte takto: Zkontrolujte, zda přístupový bod bezdrátové sítě LAN (router) funguje správně. Stiskněte tlačítko [Wi-Fi]. Tlačítko [Wi-Fi] bliká. DCT853 28

29 5. Troubleshooting (Odstraňování problémů) Problémy s připojením Pokud se vyskytnou problémy, a to i poté, co znovu nakonfigurujete připojení, zkontrolujte následující: Je nastavení pro přístupový bod (router) bezdrátové sítě LAN správně nakonfigurováno? Zkontrolujte, zda funkce WPS není nastavena na "neaktivní" nebo "Vypnuto". V závislosti na nastavení mohou funkci WPS narušovat i jiné funkce než WPS. Podrobnosti naleznete v příručkách pro přístupový bod (router) bezdrátové sítě LAN. Je přístupový bod (router) bezdrátové sítě LAN umístěn v oblasti, ve které může přijímat radiové vlny? Oblast, v níž zařízení mohou přijímat radiové vlny, se mění v závislosti na struktuře objektu. Pokud je zařízení daleko od přístupového bodu (routeru) bezdrátové sítě LAN, umístěte jej blíže k němu. Potom zařízení připojte k těmto zařízením. Je tlačítko, které jste stiskli, tlačítko WPS? Tlačítko WPS má různé názvy, potřebný počet stisknutí nebo přidržení závisí na typu přístupového bodu (routeru) bezdrátové sítě LAN, který používáte. Podrobnosti o tlačítku, které musíte stisknout nebo přidržet po určitou dobu, naleznete v příručce. Je PIN kód správně nakonfigurován? PIN kód nakonfigurujte správně podle příručky pro přístupový bod (router) bezdrátové sítě. Zkontrolujte PIN kód, jakmile se zobrazí nebo je vytištěn. Je režim komunikace nastaven na Režim Ad-Hoc? Nastavte režim komunikace na režim Infrastruktura. SP 212w/SP 212Nw/SP 213w/SP 213Nw (Smart Organizing Monitor) Záložka [Nástroje uživatele] [Konfigurace tiskárny] záložka [Bezdrátová síť] [Režim komunikace] [Infrastruktura] SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw Tlačítko [Nástroje uživatele] [Nastavení sítě] [Wi-Fi] [Průvodce nastavením] [Režim Infrastruktura] Zadali jste správně SSID a šifrovací klíč? Ujistěte se, že jste je zadali správně. U SSID a šifrovacího klíče se rozlišují malá a velká písmena. Šifrovací klíč určený pro přístupový bod (router) nemůže být nakonfigurován. Zařízení podporuje WPS 2.0, nižší úrovně šifrování, jako WEP a TKIP, nemohou být použity. Pro připojení do provozního prostředí pomocí šifrovací metody WEP nebo TKIP proveďte nastavení ručně, jak je popsáno v části Ruční nastavení nebo nakonfigurujte přístupový bod (router) na bezpečnější metodu šifrování. 29

30 Připojení bylo úspěšné, ale bezdrátovou síť není možné použít Pokud bylo připojení zřízeno, ale nelze používat bezdrátovou síť LAN, zkontrolujte následující: Připojení může selhat kvůli nevhodným podmínkám pro radiové vlny. Pokud se v blízkosti nachází jiná bezdrátová síť, bezdrátové připojení se nemusí zdařit. Chvíli počkejte a pak se opět připojte k síti. Jsou nastavení IP adresy správně nakonfigurována? Zkontrolujte, zda jsou nastavení IP adresy nakonfigurovány správně. Konfigurace IPv4 adresy pro připojení bezdrátové sítě LAN SP 212w/SP 212Nw/SP 213w/SP 213Nw (Smart Organizing Monitor) Záložka [Nástroje uživatele] [IP adresa] SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw (Ovládací panel) Tlačítko [Nástroje uživatele] [Nastavení sítě] [Konfigurace IPv4] Konfigurace IPv6 adresy připojení bezdrátové sítě LAN Podrobné informace viz Uživatelská příručka. Dříve vytvořené připojení není možné vytvořit znovu. Před rekonfigurací nastavení bezdrátové sítě LAN nejprve znovu nastavte síťová nastavení. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw(Ovládací panel) Tlačítko [Nástroje uživatele] [Nástroje správce] Obnovení nastavení [Resetovat síťová nastavení] [Ano] 30

31 Slovníček pojmů bezdrátové sítě LAN Přístupový bod bezdrátové sítě LAN (router) Toto zařízení propojuje data mezi zařízeními s možností připojení bezdrátové sítě a sítí Internet. Režim infrastruktury Tuto možnost zvolte, chcete-li komunikovat pomocí přístupového bodu (routeru). Režim ad hoc Tuto možnost zvolte, chcete-li se připojit přímo k zařízení vybavenému bezdrátovou sítí LAN (například k přenosnému počítači). WPS (Wi-Fi Protected Setup) WPS je standard pro nastavení šifrování pro připojení mezi zařízeními, která podporují Wi-Fi. Zařízení, která podporují tento standard, lze snadno připojit prostřednictvím bezdrátové sítě LAN se šifrováním. PBC Způsob připojení WPS pomocí tlačítka. PIN Způsob připojení WPS pomocí PIN kódu. SSID Jedná se o identifikátor sítě pro rozlišení jednoho přístupového bodu (routeru) bezdrátové sítě LAN od druhého. Je také nazýván název sítě nebo název přístupového bodu. Šifrovací klíč (Klíč/Heslo WEP) Jedná se o heslo pro přístup k přístupovému bodu (routeru) bezdrátové sítě LAN. Je také nazýváno klíč sítě nebo klíč. 31

32 CS CZ M
