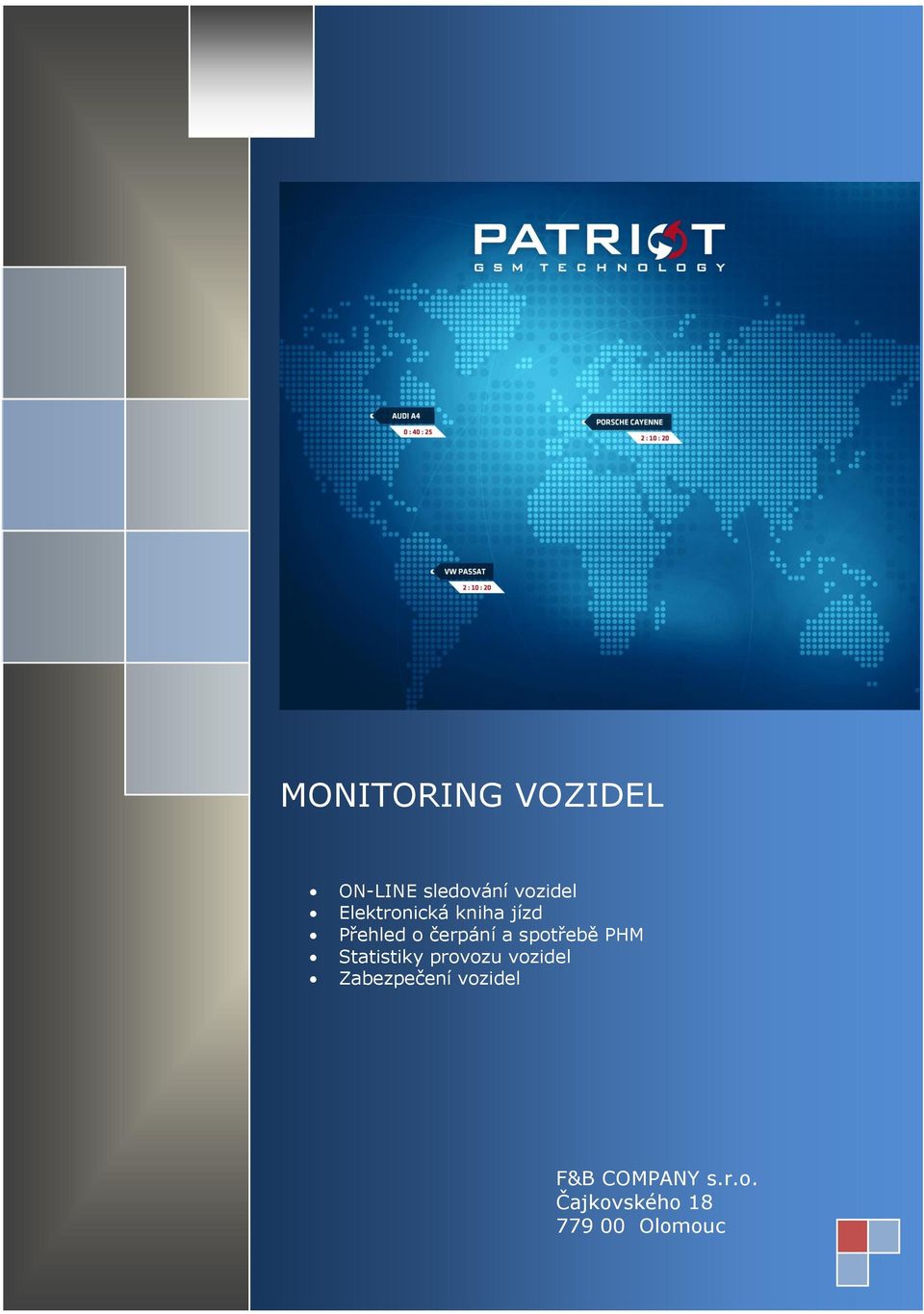

1 MONITORING VOZIDEL ON-LINE sledování vozidel Elektronická kniha jízd Přehled o čerpání a spotřebě PHM Statistiky provozu vozidel Zabezpečení vozidel F&B COMPANY s.r.o. Čajkovského Olomouc

2 Obsah 1.. O společnosti F&B COMPANY s.r.o Systém PATRIOT Co nám systém PATRIOT nabízí Schéma komunikace GSM/GPS komunikační jednotky PATRIOT Elektronická kniha jízd Princip funkce elektronické knihy jízd Vlastnosti elektronické knihy jízd Webová aplikace knihy jízd DEMO přístup pro webovou aplikaci Popis webové aplikace knihy jízd Úvod Kniha jízd - kalendář Zobrazení knihy jízd Editace známého bodu (POI) Zadání účelu cesty Detailní výpis cesty Zobrazení bodu na mapě Zobrazení jízdy na mapě Kniha jízd - Stav tachometru Kniha jízd - Tankování Kniha jízd - Import z platebních karet Kniha jízd - Výdaje Kniha jízd - Překročení hranic Tiskové sestavy- Reporty Reporty Ukázka statistik údajů z CANu vozidla Statistiky tankování Statistiky - Výdaje a příjmy Statistiky - Nejčastější cíle Statistiky - Tiskové sestavy Statistiky - Přehled geozón 31 v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 1

3 REALTIME sledování vozidel Utility - Upozornění Utility - Plánování tras - Přidat novou trasu Administrace - Administrace automobilů Administrace - Administrace uživatelů Sestava jízd Zabezpečení vozidla Zabezpečovací funkce Předání poplachové informace Informace o stavu a poloze vozidla Informace o stavu autoalarmu Ovládání výstupů Informace o odpojení napájení Informace o poklesu napájecího napětí Kontakty.42 v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 2

4 1. O společnosti F&B COMPANY s.r.o. F&B COMPANY s.r.o. je progresivní společnost založená v roce 1997 se sídlem v Olomouci. Předmětem jejího podnikání je výroba, instalace a opravy elektronických a telekomunikačních zařízení a také poskytování technických služeb k ochraně majetku a osob. Zpočátku se firma specializovala hlavně na elektronické vozidlové zabezpečovací systémy a necelý rok po svém vzniku se jí podařilo získat výhradní zastoupení pro ČR známého italského výrobce COBRA AT dodávajícího na trh špičkové autoalarmy. Po několikaletém úspěšném působení firmy na českém trhu přišel další důležitý krok, který výrazně pomohl k rozvoji firmy. Bylo to rozhodnutí zahájit vývoj a výrobu vlastního produktu GSM komunikačního modulu s obchodním názvem PATRIOT. V prvním vývojovém stupni byl tento modul určen pouze pro předávání poplachových a doplňkových informací prostřednictvím sítě GSM. Úspěch, který tento produkt na trhu zaznamenal a hlavně ohlasy zákazníků, přiměli firmu F&B COMPANY s.r.o. k rozšíření stávajícího systému o modul GPS, umožňující přesnou lokalizaci a zaznamenávání trasy vozidel. Významným mezníkem v historii firmy bylo v roce 2006 vybudování nového, vlastního sídla firmy. Integrací administrativní části, moderního obchodního a servisního centra bylo vybudováno zázemí, které reprezentuje odpovídajícím způsobem firmu a vede k dalšímu zkvalitnění nabízených služeb. Firma F&B COMPANY s.r.o. je také držitelem certifikátu kvality ISO Zavedený systém řízení jakosti ISO 9001 dává najevo závazek vůči jakosti nabízených produktů a spokojenosti zákazníků. Kvalitou odborného personálu, technického vybavení a především zkušenostmi garantujeme poskytování profesionálního poprodejního servisu a poradenství. F&B COMPANY s.r.o. Čajkovského Olomouc IČO: tel.: fax: v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 3

5 2. Systém PATRIOT Systém PATRIOT vám nabízí díky nejmodernějším technologiím dokonalý přehled o provozu vašich vozidel. Pro provoz systému PATRIOT je nutné mít nainstalovanou komunikační jednotku ve vozidle a být připojen k síti Internet. GPS/GSM komunikační jednotka PATRIOT je produktem společnosti F&B COMPANY, s.r.o., která ji vyvíjí a prodává již od roku Komunikační jednotky PATRIOT jsou v dnešní době jedny z nejrozšířenějších v ČR a to především díky vysoké kvalitě, spoustě nadstandardních funkcí, širokému spektru využití a cenové dostupnosti Co nám systém PATRIOT nabízí Elektronickou knihu jízd On-line sledování vozidel Evidenci čerpání a spotřeby PHM Statistiky provozu vozidel Zabezpečení vozidel 2.2. Schéma komunikace v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 4

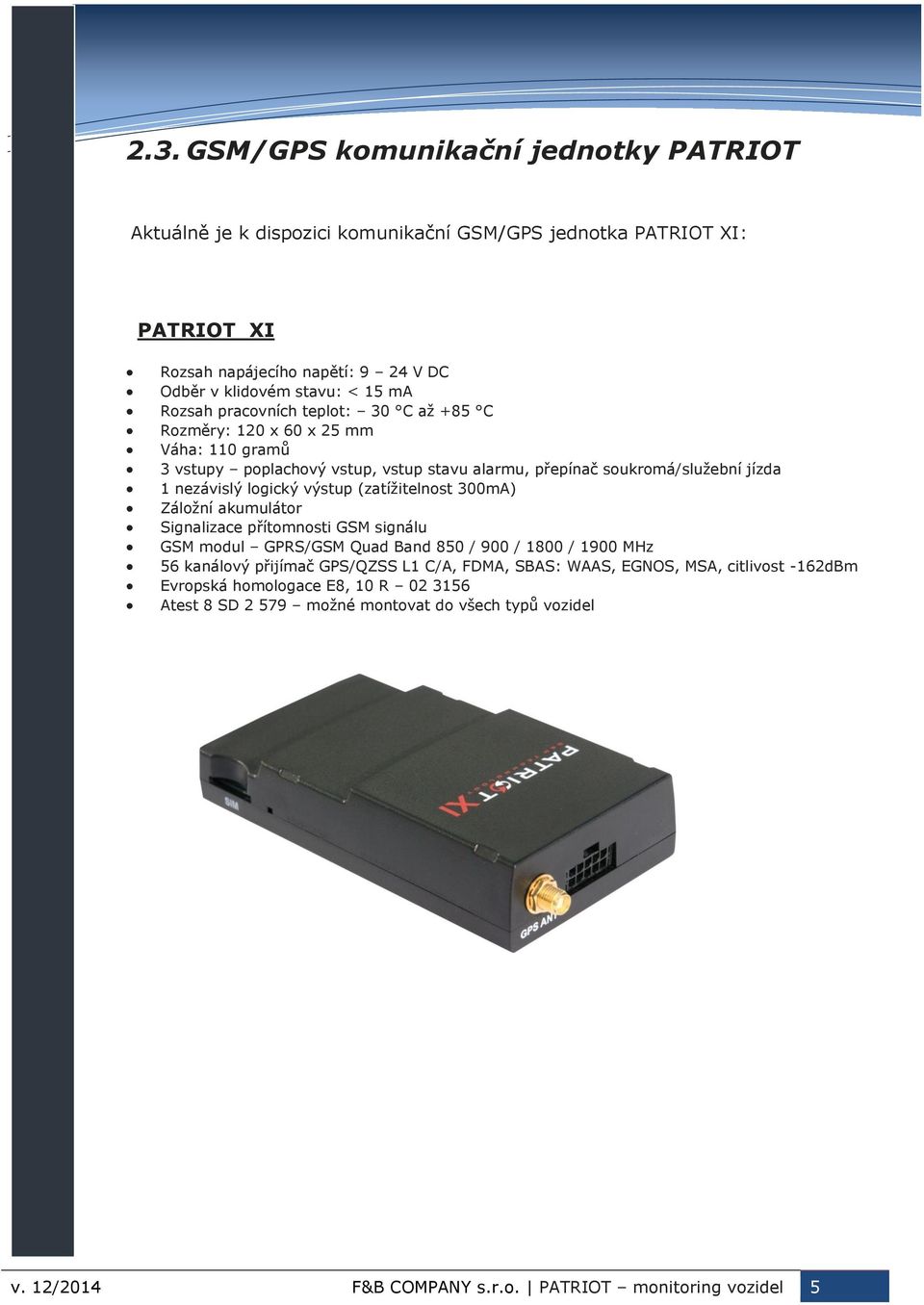

6 2.3. GSM/GPS komunikační jednotky PATRIOT Aktuálně je k dispozici komunikační GSM/GPS jednotka PATRIOT XI: PATRIOT XI Rozsah napájecího napětí: 9 24 V DC Odběr v klidovém stavu: < 15 ma Rozsah pracovních teplot: 30 C až +85 C Rozměry: 120 x 60 x 25 mm Váha: 110 gramů 3 vstupy poplachový vstup, vstup stavu alarmu, přepínač soukromá/služební jízda 1 nezávislý logický výstup (zatížitelnost 300mA) Záložní akumulátor Signalizace přítomnosti GSM signálu GSM modul GPRS/GSM Quad Band 850 / 900 / 1800 / 1900 MHz 56 kanálový přijímač GPS/QZSS L1 C/A, FDMA, SBAS: WAAS, EGNOS, MSA, citlivost -162dBm Evropská homologace E8, 10 R Atest 8 SD možné montovat do všech typů vozidel v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 5

7 3. Elektronická kniha jízd 3.1. Princip funkce elektronické knihy jízd Při jízdě (pohybu) vozidla, ve kterém je modul PATRIOT instalován, se automaticky ukládají údaje o poloze vozidla z GPS modulu do interní paměti jednotky. Tyto údaje jsou pomocí GPRS přenosu dat přenášeny na server, tzv. Úložiště dat a uživatelé s těmito daty mohou pracovat pomocí webového rozhraní KNIHA JÍZD. Informace o pohybu vozidla jsou pak zobrazeny v digitální mapě a jednotlivé jízdy vozidla jsou přehledně uloženy v knize jízd. V případě výpadků spojení jsou data uložena v paměti jednotky 2MB (cca km) a po úspěšném automatickém opětovném navázání spojení jsou předána na server. Pomocí webového portálu Knihy jízd je možno analyzovat jednotlivé jízdy a provoz vozidel (max. rychlost, ujetou vzdálenost, čas jízdy, ), rozlišovat soukromou a služební jízdu, zobrazit on-line polohu vozidel na mapě. Propojením se systémem platebních karet lze sledovat a analyzovat spotřebu pohonných hmot. Pomocí instalovaného Dallas čipu lze identifikovat řidiče. Údaje v knize jízd lze také exportovat v datové formě a lze je proto dále zpracovat v účetních a daňových systémech. Pro provoz systému ONLINE verze s využitím GPRS jsou na uživatele kladeny následující požadavky: instalovaná jednotka Patriot ve vozidle v jednotce Patriot vložena SIM karta s podporou GPRS Klientská stanice připojení k síti Internet (min. rychlost 250 Kb/s) instalovaný prohlížeč Internet Explorer 7-8, Mozilla Firefox v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 6

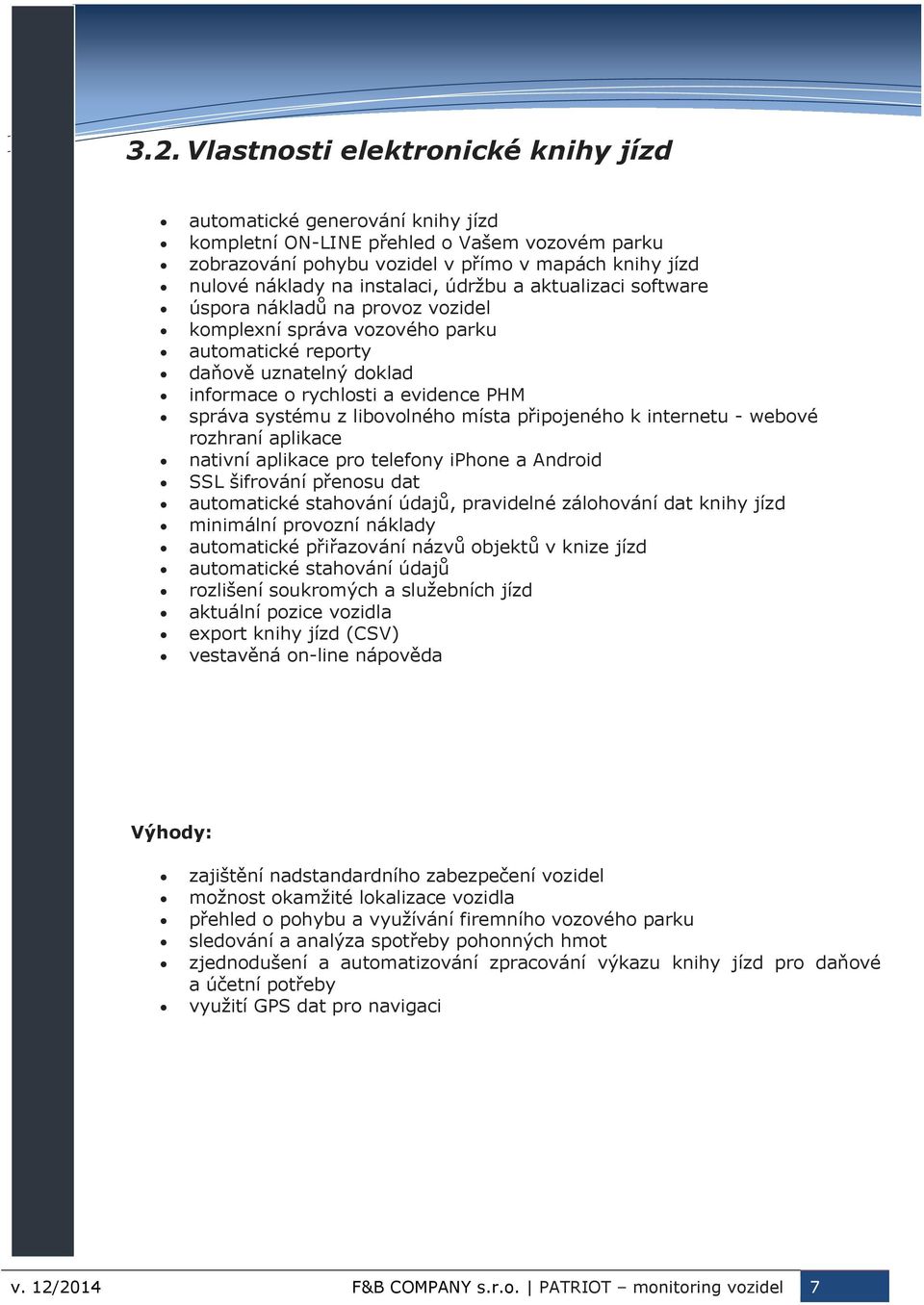

8 3.2. Vlastnosti elektronické knihy jízd automatické generování knihy jízd kompletní ON-LINE přehled o Vašem vozovém parku zobrazování pohybu vozidel v přímo v mapách knihy jízd nulové náklady na instalaci, údržbu a aktualizaci software úspora nákladů na provoz vozidel komplexní správa vozového parku automatické reporty daňově uznatelný doklad informace o rychlosti a evidence PHM správa systému z libovolného místa připojeného k internetu - webové rozhraní aplikace nativní aplikace pro telefony iphone a Android SSL šifrování přenosu dat automatické stahování údajů, pravidelné zálohování dat knihy jízd minimální provozní náklady automatické přiřazování názvů objektů v knize jízd automatické stahování údajů rozlišení soukromých a služebních jízd aktuální pozice vozidla export knihy jízd (CSV) vestavěná on-line nápověda Výhody: zajištění nadstandardního zabezpečení vozidel možnost okamžité lokalizace vozidla přehled o pohybu a využívání firemního vozového parku sledování a analýza spotřeby pohonných hmot zjednodušení a automatizování zpracování výkazu knihy jízd pro daňové a účetní potřeby využití GPS dat pro navigaci v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 7

9 4. Webová aplikace knihy jízd Vývoj webové aplikace byl zahájen počátkem roku 2005, původně pro vlastní potřeby firmy. Firma hledala systém umožňující jednoduchou správu a kontrolu vlastního vozového parku. Potřebovali systém natolik jednoduchý, pružný a levný, aby náklady na pořízení HW, SW a zaškolení obsluhy byly kompenzovány přímými a nepřímými úsporami nejpozději do 6 měsíců od zahájení provozu. Po analýze různých řešení dostupných na trhu ČR došla firma k názoru, že stěžejní požadavky pro nově vytvářený produkt jsou následující: Webové rozhraní aplikace odstraňující nutnost instalace software u zákazníka, řidiče či dalších uživatelů dat vozidla. Možnost práce se systémem z libovolného místa a počítače připojeného k internetu. Vícejazyčná verze možnost volby jazyka. Webová aplikace umožňuje volbu z patnácti jazyků. Zabezpečení přenášených dat pomocí SSL šifrování přenosu mezi aplikací a uživatelem. Hladký distribuční model, bez nutnosti aktivace či písemných smluv. Předplacená služba je aktivní ihned po instalaci do vozidla, prvním přihlášení uživatele na webovém rozhraní služby a akceptováním všeobecných podmínek používání služby. Používání končí po vypršení předplaceného času (6 měsíců, 1 rok). Prodloužení je možné zakoupením předplatného na další období. Systém sám automaticky sleduje a upozorňuje na zbývající dobu předplatného. Nezávislost na platformě a OS uživatele (Linux, Win, Mac, PDA) Řešení postavené na OpenSource technologiích nezatížených licenčními či patentovými problémy. Maximální nezávislost a transparentnost vůči použité technologii přenosu dat z mobilní jednotky vozidla. (datové spojení GPRS/SMS). Minimální provozní a datové nároky a náklady. Volně definovatelné úrovně oprávnění jednotlivým uživatelům či skupinám uživatelů. Možnost vytváření vlastních POI (Point of Interests) databází objektů na úrovni jednotlivých uživatelů či firem. Sdružování vozidel do skupin (firem). V rozsahu těchto skupin je možno společně sdílet jak databáze POI, tak provádět statistická vyhodnocení nad daty všech vozidel do této firmy náležejících. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 8

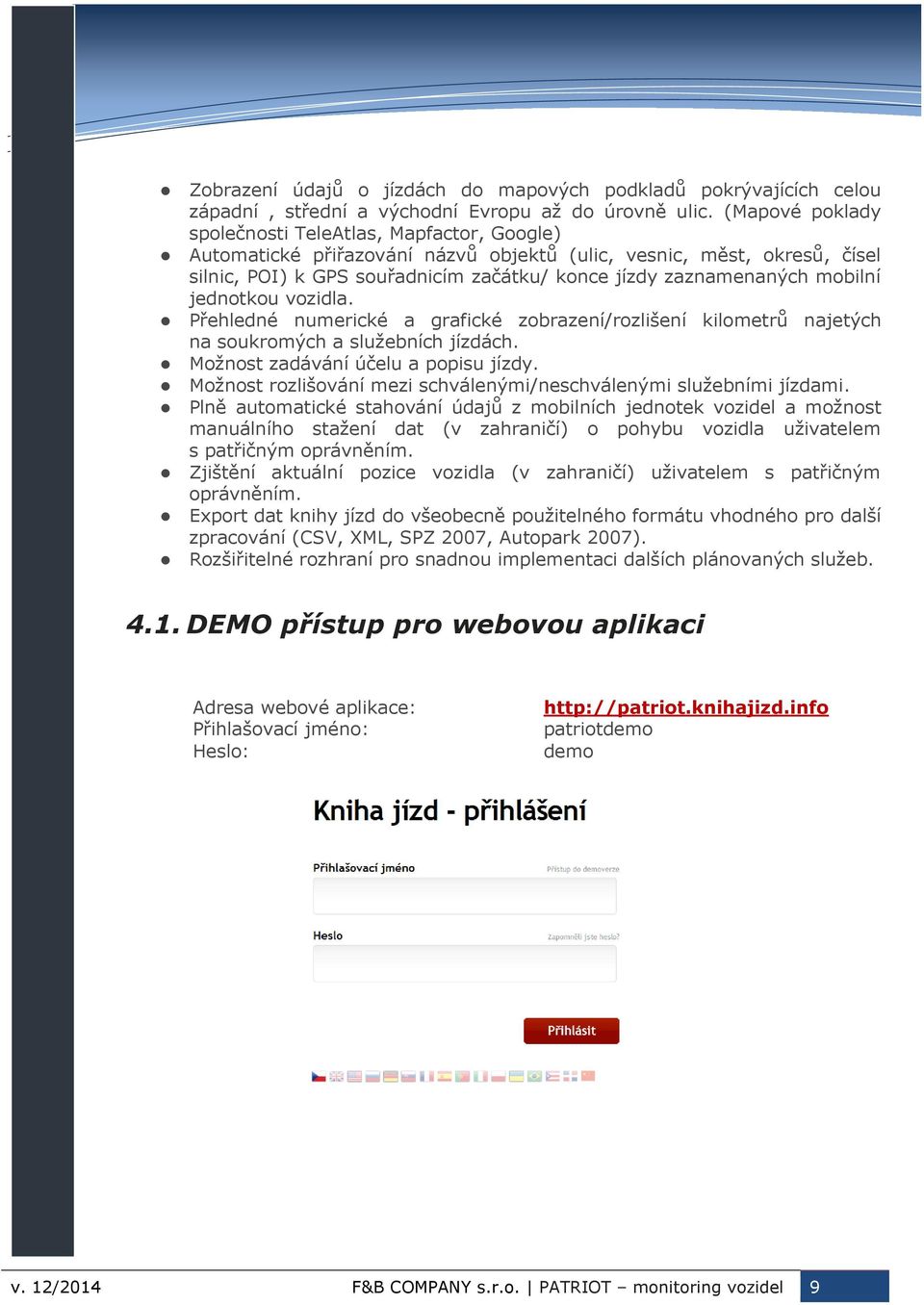

10 Zobrazení údajů o jízdách do mapových podkladů pokrývajících celou západní, střední a východní Evropu až do úrovně ulic. (Mapové poklady společnosti TeleAtlas, Mapfactor, Google) Automatické přiřazování názvů objektů (ulic, vesnic, měst, okresů, čísel silnic, POI) k GPS souřadnicím začátku/ konce jízdy zaznamenaných mobilní jednotkou vozidla. Přehledné numerické a grafické zobrazení/rozlišení kilometrů najetých na soukromých a služebních jízdách. Možnost zadávání účelu a popisu jízdy. Možnost rozlišování mezi schválenými/neschválenými služebními jízdami. Plně automatické stahování údajů z mobilních jednotek vozidel a možnost manuálního stažení dat (v zahraničí) o pohybu vozidla uživatelem s patřičným oprávněním. Zjištění aktuální pozice vozidla (v zahraničí) uživatelem s patřičným oprávněním. Export dat knihy jízd do všeobecně použitelného formátu vhodného pro další zpracování (CSV, XML, SPZ 2007, Autopark 2007). Rozšiřitelné rozhraní pro snadnou implementaci dalších plánovaných služeb DEMO přístup pro webovou aplikaci Adresa webové aplikace: Přihlašovací jméno: Heslo: patriotdemo demo v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 9

11 4.2. Popis webové aplikace knihy jízd Úvod 1. Řazení jednotek - Nastavení řazení jednotek podle nastavených pravidel a počtu zobrazených jednotek na stránce. 2. Výběr skupiny/firmy - Při rozbalení nabídky je možné rychle vkládat znaky pro vyhledání dané skupiny. 3. Hledání skupiny/firmy - Po kliknutí na ikonu se změní okno a lze do něj zapisovat název skupiny. 4. Výběr pobočky - Pokud jsou nastaveny pobočky, jsou vozidla seřazena podle poboček. Lze vybrat konkrétní pobočky nebo zobrazit všechny. Pokud u vozidel není v administraci nastaveno, do které pobočky patří, jsou vozidla seřazena abecedně podle názvu. Ovládací prvek se nezobrazuje, pokud nejsou pobočky nastaveny. 5. Výběr měsíce - Zobrazí statistiku poměru typů jízd ve vybraném měsící daného roku. 6. Výběr roku - Zobrazí statistiku poměru typů jízd ve vybraném roku daného měsíce. 7. Filtr - Filtrování zobrazených jednotek podle sloupečku jednotka. 8. Ikona pro spuštění filtru 9. Zrušit filtr - Zruší filtrování zobrazených jednotek nastavených pomocí filtrování zobrazených jednotek. 10. Nastavení dlaždic - klasické zobrazení, dlaždice, klasické zobrazení + dlaždice 11. Pobočka - Název pobočky a počet jednotek v pobočce (pokud jsou nastaveny). Pobočka lze také pomocí malé ikonky vlevo kompletně sbalit. 12. Tlačítka pro hromadnou volbu výběru 13. ID jednotky - Pro jednodušší nalezení jednotky v knize 14. Ikony vozidel - Tyto ikony jsou zobrazovány i v mapách a znázorňují aktuální polohu vozidla. 15. Název automobilu a SPZ - Kliknutím na název přejdeme přímo do aktuální knihy jízd. 16. Události - stisk tísňových tlačítek, naměřené hodnoty ze sondy a stavy měřáků (teplota, stav baterie, stav palivové tyče...) 17. Poslední známá poloha automobilu - Stavové ikony neodpovídají reálnému času, ale času kdy byla data odeslána z jednotky na server, tedy času který je zobrazen. Navíc se zde může objevit: Dosud neproběhlo - jednotka dosud neposlala žádnou platnou pozici. Licence tohoto vozu již vypršela - Dšlo k vypršení licence a nové data již nejsou zobrazována. Zajistěte co nejdříve dobití licence, aby nedošlo ke ztrátě nových jízd. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 10

12 18. Datum vypršení licence automobilu - Barva zobrazení podle aktuálního stavu licence. Zelená - v pořádku, žlutá - blížící se vypršení, červená - co nejdříve zajistěte prodloužení licence. 19. Servisní ukazatel - Pokud je nastaveno v Administraci automobilů, po najetí kurzoru myši na ikonu, nebo, zobrazuje dobu, která zbývá do plánované návštěvy servisu. 20. Plánované datum státní technické kontroly - Je-li datum červeně, kontrola již proběhla a není naplánována další kontrola v upomínkách a úkolech. 21. Stav tachometru - Přepočtený k poslední aktualizaci z vozidla nebo čas provozu vozidla. Stav tachometru synchronizujte pomocí stavu tachometrů v knize jízd. Nejprve častěji a poté jen kontrolně. Systém automaticky vytvoří přepočet mezi GPS stavem tachometru a údajem ve vozidle. 22. Poměr typů jízd - Celkový počet ujeté vzdálenosti (popř. hodin) v daném měsíci. Zobrazuje se i poměr mezi typy (stavově, procenty a graficky). Po najetí kurzoru myši zobrazíte detaily k jednotlivým součtům. 23. Rychlé přidání jednotky do dlaždic a rychlá editace - Ikona přidá jednotku ihned do dlaždicového zobrazení. Ikona pro editaci automobilu (změna názvu, SPZ, ikony, pobočky apod.). 24. Stavové ikony (popsáno níže) 25. Hromadný výběr tlačítek "Zaškrtnout vše". 26. Hromadný výběr tlačítek "Odškrtnout vše". 27. Zaškrtnutí mezi vybranými tlačítky 28. Tlačítko Realtime sledování - Zobrazení vybraných jednotek v realtime sledování. 29. Tlačítko pro Alarm - Otevře okno Alarmu, kde mohou být zobrazena aktivovaná upozornění, u kterých byla navolena distribuce na "Alarm". 30. Zapnutí dlaždic - zapne dlaždicové zobrazení u zaškrtnutých jednotek 31. Aktuální čas + aktualizace stránky 32. Celkový počet zobrazených jednotek Stavové ikony pro osobní jednotku (tracker): Přejít do knihy jízd trackeru. Malý náhled posledního známého bodu na mapě. Ikona pro realtime sledování jednotky. Ikona pro poslání SMS zprávy řidiči vozidla (pokud je nastaveno mobilní číslo v Administraci uživatelů). Stav baterie jednotky. Po najetí na ikonu se zobrazí detailní informace o stavu v procentech a času odečtení. Kliknutím na baterii zobrazíme graf historie. Jednotka je v pohybu. Jednotka přešla do úsporného režimu (není v pohybu). Jednotka vypnuta. Stavové ikony pro automobil: Síla GSM signálu jednotky při posledním spojení s jednotkou. Přejít do knihy jízd. Malý náhled posledního známého bodu na mapě. Ikona pro realtime sledování automobilu. Ikona pro poslání SMS zprávy řidiči vozidla (pokud je nastaveno mobilní číslo v Administraci uživatelů). Automobil je v pohybu (informace o stavu není starší než 30 minut). Automobil je v pohybu (informace o stavu je starší než 30 minut). Zobrazení realtime videa z kamery umístěné ve vozidle. Utajená informace - typ jízdy je skrytý. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 11

13 Kniha jízd - kalendář 1. Pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Pole pro výběr kalendářního měsíce, ze kterého budou data jednotky zobrazena. 3. Pole pro výběr roku. 4. Poslední známá poloha (možno zjistit ručně prostřednictvím Lokalizace pomocí SMS) 5. Ikony pro přímý výběr akcí. K provedení těchto akcí musí být uživatel oprávněn. ikona pro zapnutí sledování jednotky v reálném čase. ikona pro zjištění aktuální polohy jednotky. ikona pro manuální spuštění stažení dat z jednotky ikona pro odeslání SMS zprávy řidiči. Vyvolá okno pro napsání a odeslání SMS. A - pole pro výběr jména odesilatele, kteří již dříve odesílali SMS B - pole pro vložení textu zprávy C - tlačítko pro odeslání zprávy D - tlačítko pro zavření tohoto dialogového okna v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 12

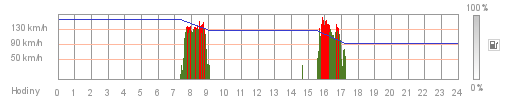

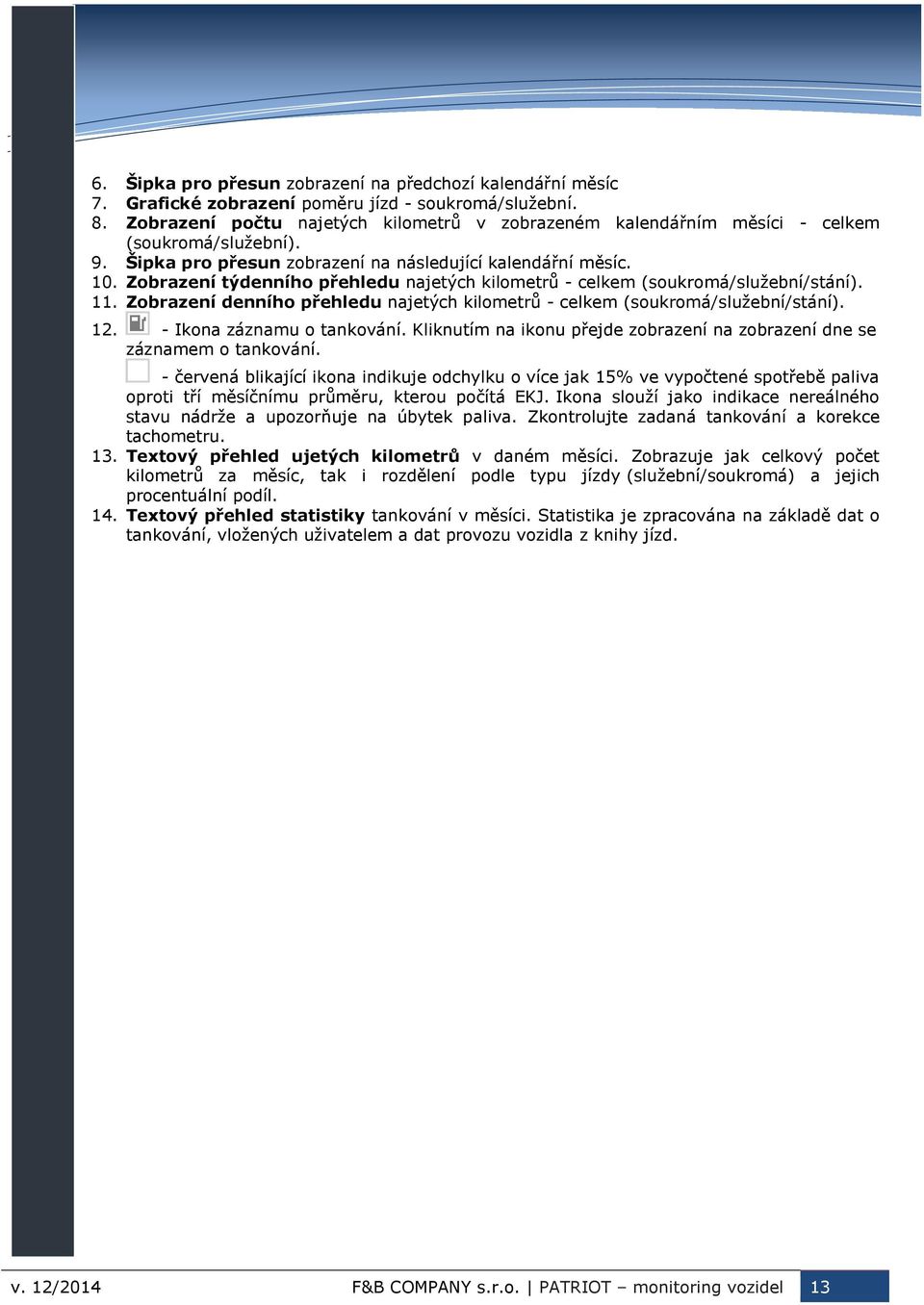

14 6. Šipka pro přesun zobrazení na předchozí kalendářní měsíc 7. Grafické zobrazení poměru jízd - soukromá/služební. 8. Zobrazení počtu najetých kilometrů v zobrazeném kalendářním měsíci - celkem (soukromá/služební). 9. Šipka pro přesun zobrazení na následující kalendářní měsíc. 10. Zobrazení týdenního přehledu najetých kilometrů - celkem (soukromá/služební/stání). 11. Zobrazení denního přehledu najetých kilometrů - celkem (soukromá/služební/stání) Ikona záznamu o tankování. Kliknutím na ikonu přejde zobrazení na zobrazení dne se záznamem o tankování. - červená blikající ikona indikuje odchylku o více jak 15% ve vypočtené spotřebě paliva oproti tří měsíčnímu průměru, kterou počítá EKJ. Ikona slouží jako indikace nereálného stavu nádrže a upozorňuje na úbytek paliva. Zkontrolujte zadaná tankování a korekce tachometru. 13. Textový přehled ujetých kilometrů v daném měsíci. Zobrazuje jak celkový počet kilometrů za měsíc, tak i rozdělení podle typu jízdy (služební/soukromá) a jejich procentuální podíl. 14. Textový přehled statistiky tankování v měsíci. Statistika je zpracována na základě dat o tankování, vložených uživatelem a dat provozu vozidla z knihy jízd. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 13

15 Zobrazení knihy jízd 1. Pole pro výběr automobilu - výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Předchozí den - tlačítko pro přechod na předchozí den. Kliknutím se načtou a zobrazí data z předchozího týdne. 3. Další den - tlačítko pro přechod na následující den. Kliknutím se načtou a zobrazí data z následujícího týdne. 4. Vytisknout - tlačítko pro tisk týdenního přehledu. Zobrazí se náhled tisku a dialogové okno pro výběr tiskárny. 5. Export a tisk - tlačítko pro výběr a tisk exportu dat. Otevře dialogové okno pro výběr vozidla a údajů pro tisk a export (formát exportu, volba dat) 6. Výběr týdne pro zobrazení - najetím kurzoru na daný týden se zobrazí počet jízd v tomto týdnu. Červené datum znamená, že se neshoduje konečný bod předchozí jízdy a výchozí bod následující jízdy 7. Výběr dne pro zobrazení - najetím kurzoru na datum se zobrazí počet jízd v tomto dni. Červené datum znamená, že se neshoduje konečný bod předchozí jízdy a výchozí bod následující jízdy. - vybraný den - označení dne, kdy byla provedena aktualizace dat 8. Graf užívání automobilu - horizontálně jsou uvedeny hodiny u zobrazení jednoho dne, dny v týdnu u týdenního nebo měsíčního zobrazení, vertikálně pak rychlost v kilometrech za hodinu. Při vyplněných údajích o tankování se zobrazuje i množství paliva v nádrži (modrá linka - vypočtená hladina, zelená linka - naměřená hladina). Oranžová barva grafu označuje soukromou jízdu, zelená služební jízdu. Červená barva zvýrazňuje úseky, kdy byla překročena maximální povolená rychlost jízdy. Denní zobrazení - na vodorovné ose hodiny - zobrazíme kliknutím na den v kalendáři v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 14

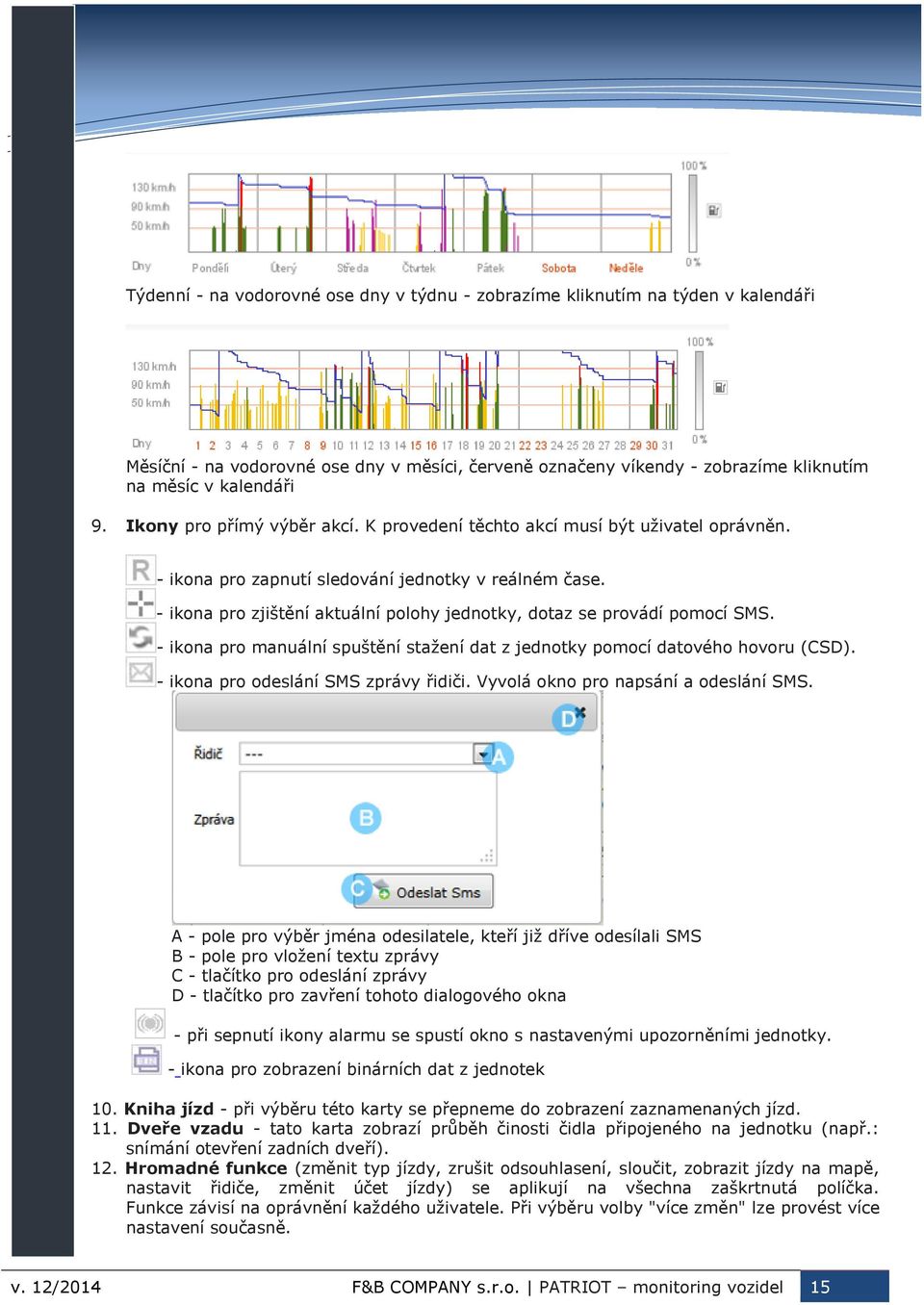

16 Týdenní - na vodorovné ose dny v týdnu - zobrazíme kliknutím na týden v kalendáři Měsíční - na vodorovné ose dny v měsíci, červeně označeny víkendy - zobrazíme kliknutím na měsíc v kalendáři 9. Ikony pro přímý výběr akcí. K provedení těchto akcí musí být uživatel oprávněn. - ikona pro zapnutí sledování jednotky v reálném čase. - ikona pro zjištění aktuální polohy jednotky, dotaz se provádí pomocí SMS. - ikona pro manuální spuštění stažení dat z jednotky pomocí datového hovoru (CSD). - ikona pro odeslání SMS zprávy řidiči. Vyvolá okno pro napsání a odeslání SMS. A - pole pro výběr jména odesilatele, kteří již dříve odesílali SMS B - pole pro vložení textu zprávy C - tlačítko pro odeslání zprávy D - tlačítko pro zavření tohoto dialogového okna - při sepnutí ikony alarmu se spustí okno s nastavenými upozorněními jednotky. - ikona pro zobrazení binárních dat z jednotek 10. Kniha jízd - při výběru této karty se přepneme do zobrazení zaznamenaných jízd. 11. Dveře vzadu - tato karta zobrazí průběh činosti čidla připojeného na jednotku (např.: snímání otevření zadních dveří). 12. Hromadné funkce (změnit typ jízdy, zrušit odsouhlasení, sloučit, zobrazit jízdy na mapě, nastavit řidiče, změnit účet jízdy) se aplikují na všechna zaškrtnutá políčka. Funkce závisí na oprávnění každého uživatele. Při výběru volby "více změn" lze provést více nastavení současně. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 15

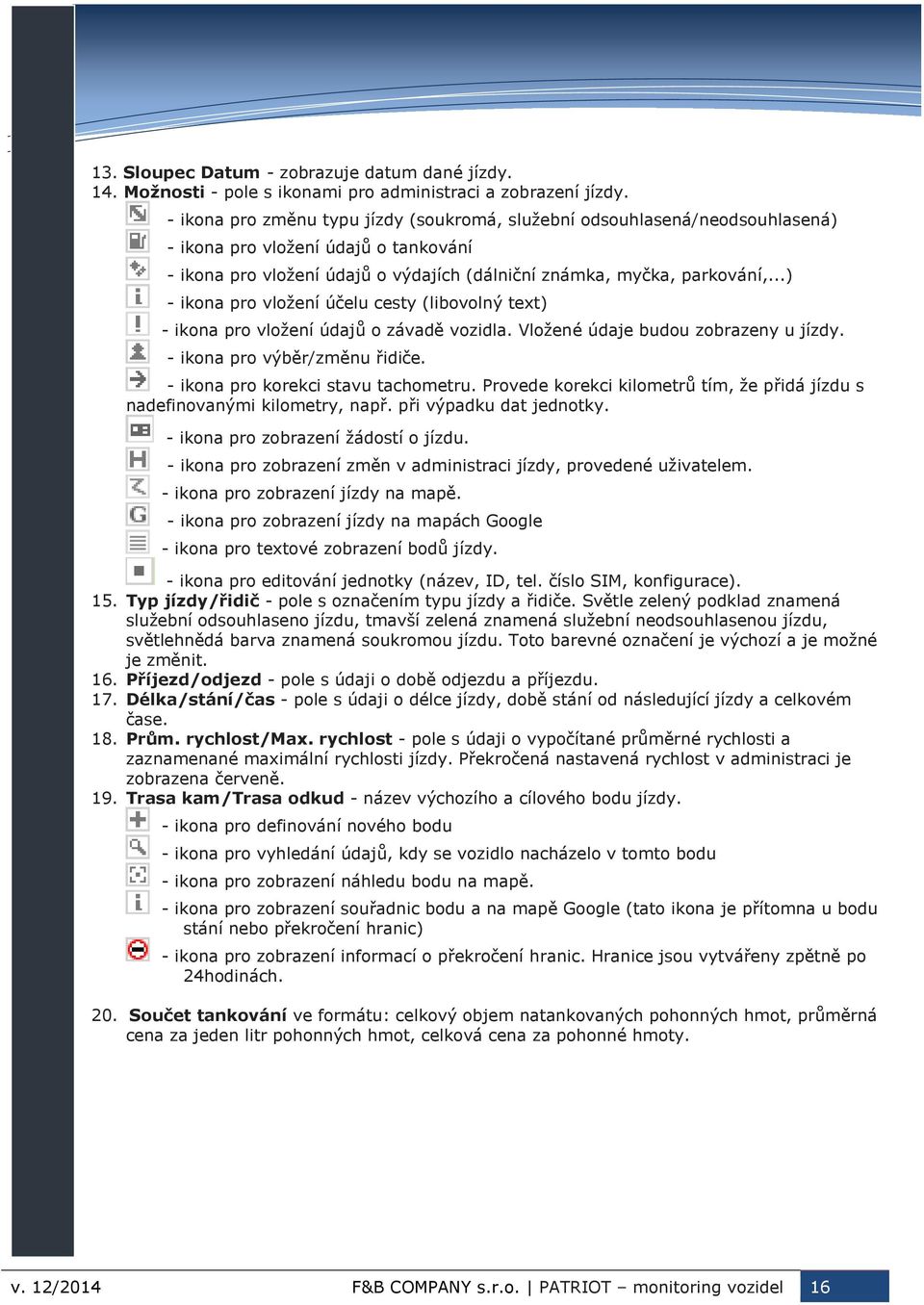

17 13. Sloupec Datum - zobrazuje datum dané jízdy. 14. Možnosti - pole s ikonami pro administraci a zobrazení jízdy. - ikona pro změnu typu jízdy (soukromá, služební odsouhlasená/neodsouhlasená) - ikona pro vložení údajů o tankování - ikona pro vložení údajů o výdajích (dálniční známka, myčka, parkování,...) - ikona pro vložení účelu cesty (libovolný text) - ikona pro vložení údajů o závadě vozidla. Vložené údaje budou zobrazeny u jízdy. - ikona pro výběr/změnu řidiče. - ikona pro korekci stavu tachometru. Provede korekci kilometrů tím, že přidá jízdu s nadefinovanými kilometry, např. při výpadku dat jednotky. - ikona pro zobrazení žádostí o jízdu. - ikona pro zobrazení změn v administraci jízdy, provedené uživatelem. - ikona pro zobrazení jízdy na mapě. - ikona pro zobrazení jízdy na mapách Google - ikona pro textové zobrazení bodů jízdy. - ikona pro editování jednotky (název, ID, tel. číslo SIM, konfigurace). 15. Typ jízdy/řidič - pole s označením typu jízdy a řidiče. Světle zelený podklad znamená služební odsouhlaseno jízdu, tmavší zelená znamená služební neodsouhlasenou jízdu, světlehnědá barva znamená soukromou jízdu. Toto barevné označení je výchozí a je možné je změnit. 16. Příjezd/odjezd - pole s údaji o době odjezdu a příjezdu. 17. Délka/stání/čas - pole s údaji o délce jízdy, době stání od následující jízdy a celkovém čase. 18. Prům. rychlost/max. rychlost - pole s údaji o vypočítané průměrné rychlosti a zaznamenané maximální rychlosti jízdy. Překročená nastavená rychlost v administraci je zobrazena červeně. 19. Trasa kam/trasa odkud - název výchozího a cílového bodu jízdy. - ikona pro definování nového bodu - ikona pro vyhledání údajů, kdy se vozidlo nacházelo v tomto bodu - ikona pro zobrazení náhledu bodu na mapě. - ikona pro zobrazení souřadnic bodu a na mapě Google (tato ikona je přítomna u bodu stání nebo překročení hranic) - ikona pro zobrazení informací o překročení hranic. Hranice jsou vytvářeny zpětně po 24hodinách. 20. Součet tankování ve formátu: celkový objem natankovaných pohonných hmot, průměrná cena za jeden litr pohonných hmot, celková cena za pohonné hmoty. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 16

18 Editace známého bodu (POI) 1. Název bodu. 2. Ulice. 3. Číslo popisné. 4. Obec, ve které se bod nachází, případně číslo silnice. 5. Poštovní směrovací číslo. 6. Popis bodu. 7. Označení (POI) o jaký bod se jedná. 8. Název aktuálně přiřazeného bodu. 9. Tlačítka pro editaci a smazání bodu. 10. Nejbližší body a jejich vzdálenost. 11. Oblast přidání/editace bodu. 12. Oblast nejbližších bodů pro přiřazení. 13. Oblast aktuálně přiřazeného bodu Zadání účelu cesty 1. Tlačítko na uložení změn. 2. Oblast pro zadání účelu cesty. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 17

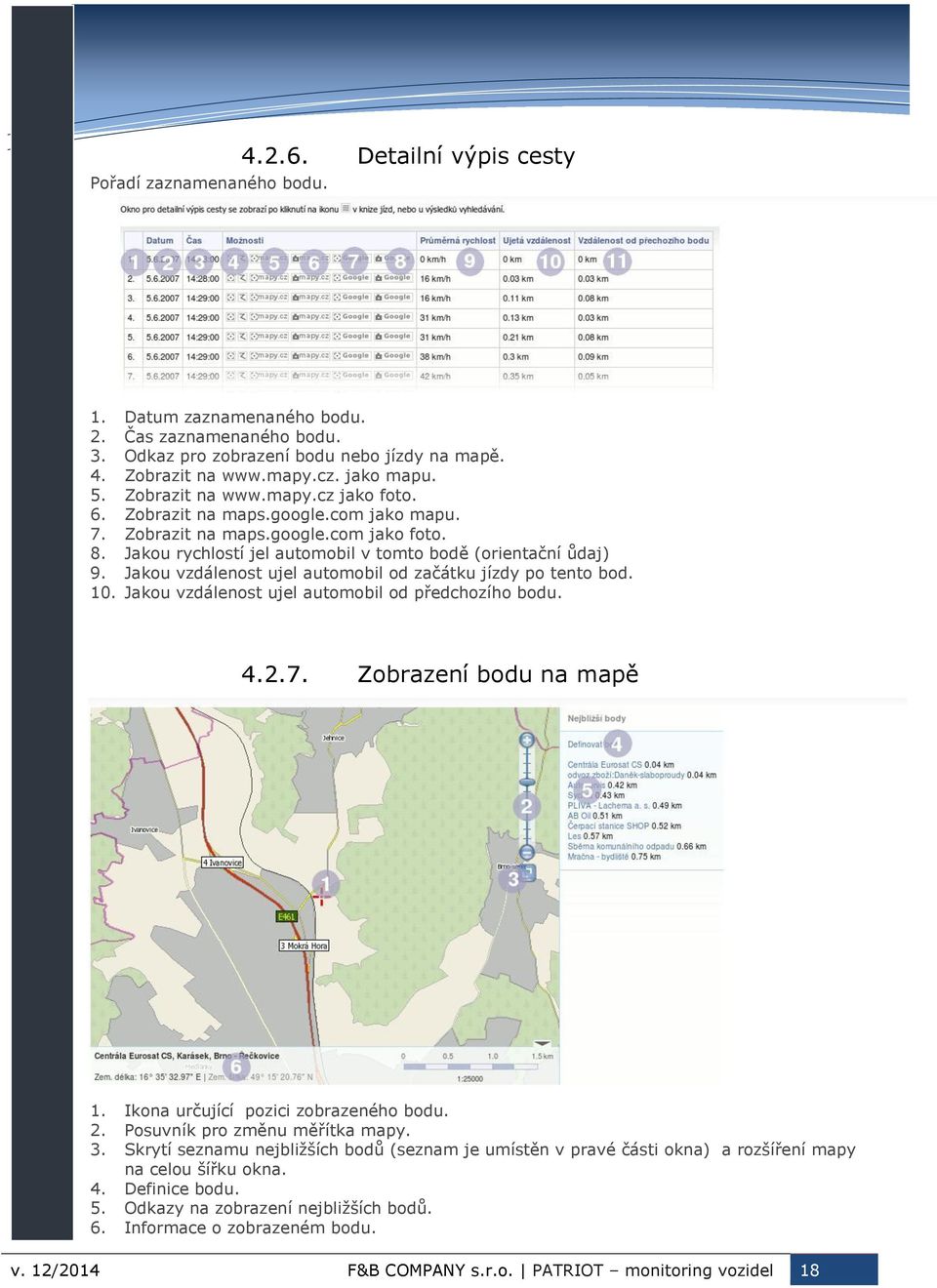

19 Pořadí zaznamenaného bodu Detailní výpis cesty 1. Datum zaznamenaného bodu. 2. Čas zaznamenaného bodu. 3. Odkaz pro zobrazení bodu nebo jízdy na mapě. 4. Zobrazit na jako mapu. 5. Zobrazit na jako foto. 6. Zobrazit na maps.google.com jako mapu. 7. Zobrazit na maps.google.com jako foto. 8. Jakou rychlostí jel automobil v tomto bodě (orientační ůdaj) 9. Jakou vzdálenost ujel automobil od začátku jízdy po tento bod. 10. Jakou vzdálenost ujel automobil od předchozího bodu Zobrazení bodu na mapě 1. Ikona určující pozici zobrazeného bodu. 2. Posuvník pro změnu měřítka mapy. 3. Skrytí seznamu nejbližších bodů (seznam je umístěn v pravé části okna) a rozšíření mapy na celou šířku okna. 4. Definice bodu. 5. Odkazy na zobrazení nejbližších bodů. 6. Informace o zobrazeném bodu. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 18

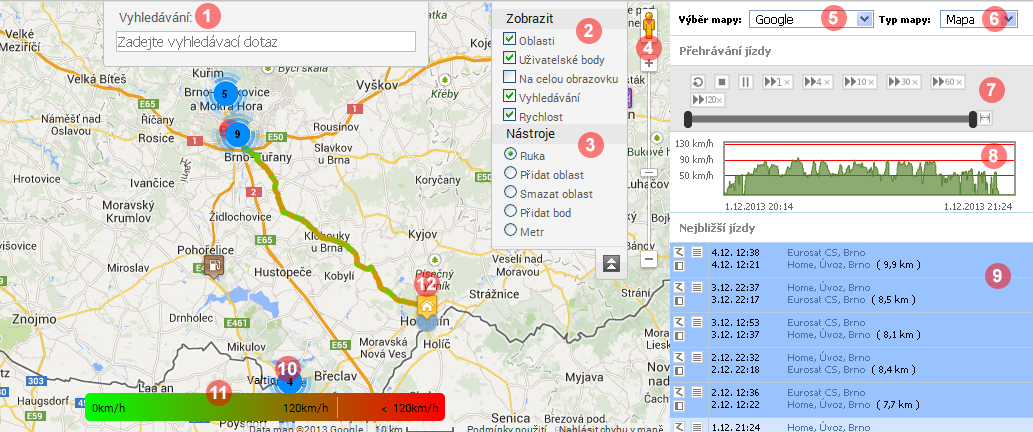

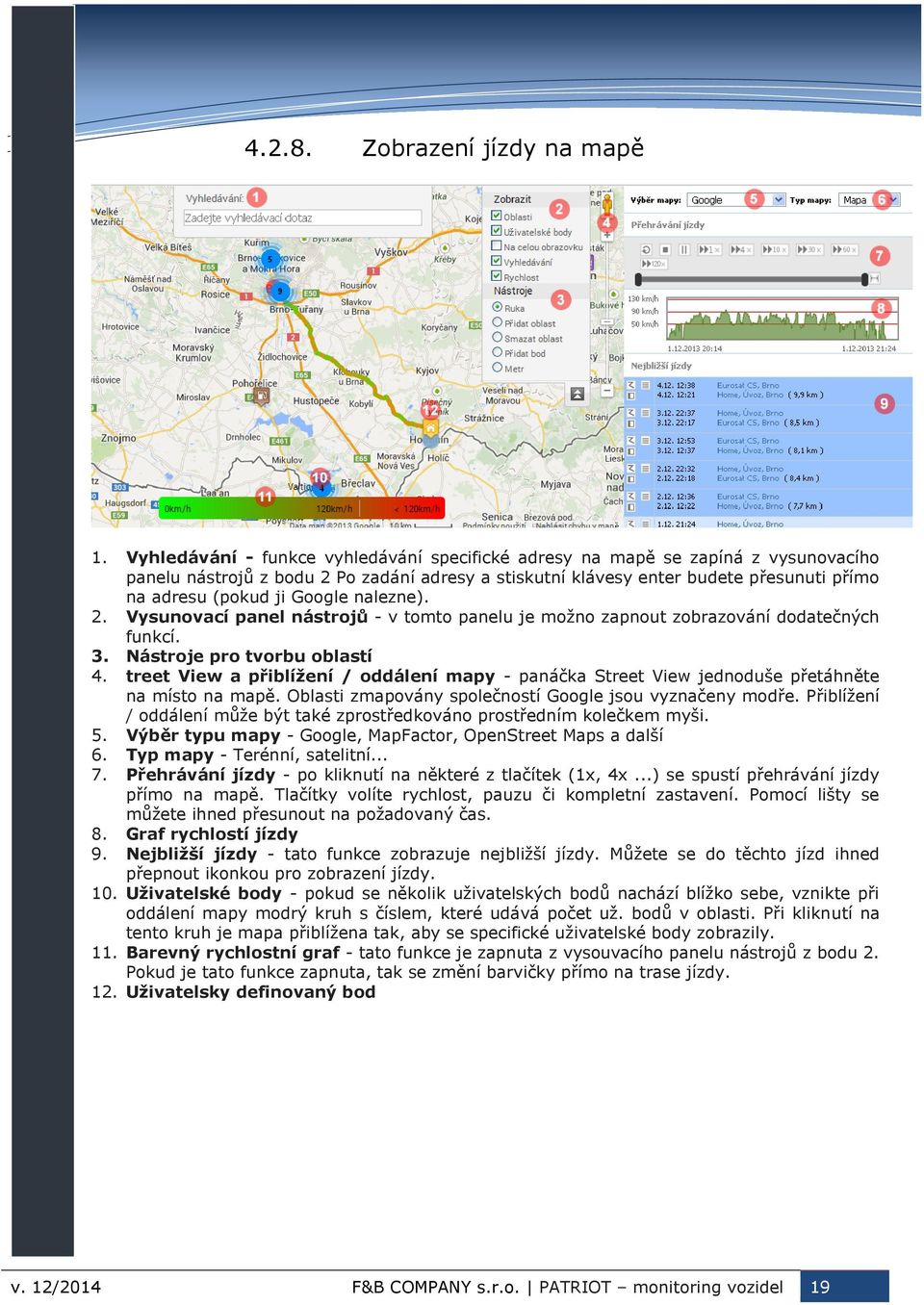

20 Zobrazení jízdy na mapě 1. Vyhledávání - funkce vyhledávání specifické adresy na mapě se zapíná z vysunovacího panelu nástrojů z bodu 2 Po zadání adresy a stiskutní klávesy enter budete přesunuti přímo na adresu (pokud ji Google nalezne). 2. Vysunovací panel nástrojů - v tomto panelu je možno zapnout zobrazování dodatečných funkcí. 3. Nástroje pro tvorbu oblastí 4. treet View a přiblížení / oddálení mapy - panáčka Street View jednoduše přetáhněte na místo na mapě. Oblasti zmapovány společností Google jsou vyznačeny modře. Přiblížení / oddálení může být také zprostředkováno prostředním kolečkem myši. 5. Výběr typu mapy - Google, MapFactor, OpenStreet Maps a další 6. Typ mapy - Terénní, satelitní Přehrávání jízdy - po kliknutí na některé z tlačítek (1x, 4x...) se spustí přehrávání jízdy přímo na mapě. Tlačítky volíte rychlost, pauzu či kompletní zastavení. Pomocí lišty se můžete ihned přesunout na požadovaný čas. 8. Graf rychlostí jízdy 9. Nejbližší jízdy - tato funkce zobrazuje nejbližší jízdy. Můžete se do těchto jízd ihned přepnout ikonkou pro zobrazení jízdy. 10. Uživatelské body - pokud se několik uživatelských bodů nachází blížko sebe, vznikte při oddálení mapy modrý kruh s číslem, které udává počet už. bodů v oblasti. Při kliknutí na tento kruh je mapa přiblížena tak, aby se specifické uživatelské body zobrazily. 11. Barevný rychlostní graf - tato funkce je zapnuta z vysouvacího panelu nástrojů z bodu 2. Pokud je tato funkce zapnuta, tak se změní barvičky přímo na trase jízdy. 12. Uživatelsky definovaný bod v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 19

21 Kniha jízd - Stav tachometru 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 14. Pole pro výběr kalendářního měsíce, ze kterého budou data jednotky zobrazena. 15. Pole pro výběr roku. 16. Tlačítko pro přechod zobrazení na předchozí kalendářní měsíc. 17. Tlačítko pro přechod zobrazení na následující kalendářní měsíc. 18. Pole s pořadovým číslem změny tachometru. 19. Datum a čas provedené změny tachometru. 20. Pole opravené hodnoty stavu tachometru. 21. Přihlašovací jméno uživatele, který provedl opravu hodnoty tachometru. 22. Opravit - ikony umožňující opravu zadané hodnoty stavu tachometru či smazání celé opravy. Uživatel musí mít oprávnění k těmto operacím. ikona pro opravu zadané hodnoty stavu tachometru Ikona pro smazání opravy stavu tachometru. Mazání je možné pouze od posledního zadaného stavu tachometrů. 23. Datum - pole pro zadání data a doby odečtení stavu tachometru. Automaticky je nastaven aktuální datum a čas. 24. Stav tachometru - pole pro zadání nové hodnoty stavu tachometru. 25. Servis - zaškrtněte tuto volbu, je-li v administraci vozidla nastaveno upozorňování na plánovaný servis vozidla. Nové upozornění se začne automaticky počítat od právě nastaveného stavu tachometru. 26. Odeslat - stiskem tohoto tlačítka jsou provedené změny odeslány do knihy jízd. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 20

22 Kniha jízd - Tankování 1. Automobil - pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Množství - pole pro zadání množství načerpaných pohonných hmot v litrech. 3. Cena za litr - pole pro zadání ceny pohonných hmot za jeden litr 4. Cena celkem - pole pro zadání celkové ceny za načerpané pohonné hmoty. 5. Měna - rozbalovací nabídka měny, ve které byly načerpané pohonné hmoty zaplaceny. Zadaná měna je přepočítávána podle aktuálního kurzu na výchozí měnu v administraci vozidla. 6. Datum - pole pro zadání data a času čerpání pohonných hmot. 7. Druh pohonných hmot - pole pro výběr druhu pohonných hmot (benzín, nafta, LPG,...) vozidla 8. Plná nádrž - zaškrtněte tuto volbu byla-li nádrž plně dotankována. Dotankováno do 100% je vhodné použít i pro kalibraci stavu palivové nádrže vozidla a EKJ. 9. Nastavit tachometr - zaškrtněte tuto volbu, chcete li doplnit aktuální stav tachometru. 10. Uložit - tlačítko pro uložení údajů o čerpání pohonných hmot do knihy jízd Kniha jízd - Import z platebních karet 1. Typ importovaného souboru obsahující data z platební karty 2. Název souboru 3. Vyhledání souboru v souborovém systému v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 21

23 Kniha jízd - Výdaje 1. Automobil - pole pro výběr automobilu. Výběr je možný, pokud má přihlášený uživatel oprávnění ke správě více jednotek. 2. Typ - rozbalovací nabídka typu výdajů týkajících se vozidla (dálniční známka, myčka, servis, pojištění,...) 3. Cena - pole pro vložení zaplacené ceny s možností výběru měny. 4. Popis - pole pro vložení poznámek 5. Datum - pole pro výběr data vložení údajů 6. DPH - pole pro zadání velikosti daně z přidané hodnoty zadávaných výdajů 7. Uložit - tlačítko pro uložení zadaných údajů do knihy jízd v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 22

24 Kniha jízd - Překročení hranic 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. Číslo v závorce upozorňuje na počet nepřečtených novinek. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Rozbalovací nabídka sloužící k výběru automobilu. 14. Rozbalovací nabídka pro výběr měsíc v roce. 15. Rozbalovací nabídka pro výběr roku. 16. Předchozí měsíc - tlačítko pro přechod na předchozí měsíc. Kliknutím se načtou a zobrazí data z předchozího měsíce. 17. Další měsíc - tlačítko pro přechod na další měsíc. Kliknutím se načtou a zobrazí data z následujícího měsíce. 18. Všechny automobily - zaškrtávací pole pro výběr všech automobilů ze skupiny pro zobrazení překročení hranic (kraje, státu). 19. Zobrazení vybraného automobilu. 20. Datum - datum a čas překročení hranice (kraje, státu). 21. Odkud - kam - popis odkud a kterým směrem byla hranice (kraje, státu) překročena 22. Místo - bod ve kterém byla hranice (kraje, státu) překročena - ikona pro zobrazení bodu překročení hranice na mapě v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 23

25 Tiskové sestavy- Reporty 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Překladatelský mód - Pomocí tohoto módu, může každý distributor zasahovat do EKJ a přeložit tím jakýkoliv popisek v EKJ a současně zkvalitnit jednotlivé překlady pro všechny uživatele systému. 12. Jazykové mutace - kliknutím na vlajku státu se přepnete do odpovídající jazykové verze. 13. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 14. Přidat šablonu - výběr parametrů a vygenerování reportu 15. Seznam šablon - zde jsou uloženy nadefinované reporty, je zde možné je editovat 16. Uložené reporty - uložiště vygenerovaných reportů, zde je možné si report stáhnout A Typy reportů - různé druhy reportů k nejpoužívanějším patří Základní reporty B Report - jak bude vypadat výsledný report jestli to bude CSV (jednoduchý souborový formát určený pro výměnu tabulkových dat), Tisk (výstup pro tisk na tiskárně) nebo Xml (formát dat určený pro výměnu dat mezi aplikacemi). C Popis - vybraného reportu D PRINT - barevná ikona která graficky zobrazí výstup vybraného reportu (zobrazí se až po vybrání reportu v B) E PDF - barevná ikona která graficky zobrazí výstup vybraného reportu (zobrazí se až po vybrání reportu v B) F Výběr formátu - výběr parametrů, aut, řidičů. Zobrazení sumářu, typu jízd atd. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 24

26 Reporty V současné době aplikace obsahuje několik desítek reportů. Další reporty lze vytvořit přesně dle potřeb klienta. o o o o Administrátorské reporty Tisk přehledy dle řidičů Tisk řidičů Xls cestovní příkazy Přehled jednotek Tisk vzdálenosti dle řidičů Tisk cest dle řidičů Tisk průměrných přehledů Csv vzdálenosti dle řidičů Tisk cest a sumářů dle řidičů Xls Sap DP export Xls Sap KP export Tisk korekcí Xls výpis korekcí Xls uživatelského logu Xls nastavení jednotky Xls práva dle uživatelů Xls práva dle jednotek Xls Sap DP po skupinách Xls Sap KP po skupinách Xls vybíjení baterií u aut Xls historie - čas objektu Xls historie - čas změny Tisk tuzemských jízd dle řídiče Sestava - Docházka Podezřelé jízdy Statistické reporty Tisk účelů jízd Tisk statistik (více druhů) Csv statistik (více druhů) Tisk přehledu oblastí Tisk vyhledání vozidel Tisk servisního intervalu Tisk upozornění Tisk událostí na jednotce Csv uživatelsky definované body Xls přehled začátků/konců jízd Tisk stylu jízdy Žádosti o jízdu Přehled uživatelů Základní reporty Csv základní sestavy Xml základní sestavy Tisk základní sestavy Programové reporty Xml SPZ 20xx Xml Autopark 20xx Xml Autoplan Csv Softip Csv Helios Xml ABRA Gx v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 25

27 o o o o GPX Csv pro skripty KML - Google Earth Xls tracker vstupy Xls náklady Csv pozice Odvozené reporty (tisk) Tisk překročení rychlosti Tisk stání na místě Tisk jízd mimo povolený čas Tisk denních součtů Tisk soukromých jízd Tisk vstupů Tisk pohybu v oblastech Tisk překročení hranic Tisk jízd ve vybraný čas Tisk zdravotnických dokladů Tisk informací o jednotce Tisk návštěv u zákazníka Tisk zakázek Tisk detailů jízd Tisk přehledů dle aut Tisk doby v / mimo oblast Tisk zahraničních cest Tisk výpůjčky Výkaz spotřeby vozidel Tisk mimo oblast Odvozené reporty (tabulky) Csv stání na místě Csv náklady Csv soukromých jízd Csv součty aut Csv překročení rychlosti Xls zkrácený report Csv náklady na pobočky Xls denní přehledy v zadaný čas Xls zdravotnických dokladů Csv návštěv zákazníka Xls sumář stání přesčas Xls poslední známé polohy Xls pohyb v oblastech Xls přehledů dle aut Xls zakázky s parametry Xls mimo oblast Grafové reporty Tisk statistik jednotek Tisk rozdílu v tankováních Reporty externích zařízení Tisk knihy jízd a EDM ECO Tisk telemetry dle RPM (EDM ECO) Tisk telemetry dle rychlosti (EDM ECO) Tisk sumáře telemetry dle RPM (EDM ECO) Tisk sumáře telemetry dle rychlosti (EDM ECO) Csv TEMS kalibrační report Tisk CAN Info Tachograf v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 26

28 Ukázka statistik údajů z CANu vozidla v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 27

29 Statistiky tankování 1. Automobil - pole pro výběr automobilu 2. Období - počáteční a koncové datum zpracovaného období 3. Zobrazit - tlačítko pro aktualizaci zobrazení statistiky 4. Pořadové číslo záznamu tankování ve vybraném období 5. Datum - datum zadaného tankování 6. Čas - čas zadaného tankování 7. Místo - místo tankování podle Knihy jízd. Ikona otevře se malé okno s mapou, na které uvidíte na mapě místo, kde bylo tankováno. 8. Cena za l - vložená cena za 1itr paliva 9. Množství - zadaný údaj o natankovaném množství paliva 10. Cena celkem - celková cena za tankování, zadaná při vkládání záznamu 11. Spotřeba - vypočtená průměrná spotřeba od posledního tankování. Údaj je zobrazen pouze je-li tankování označeno "Plná nádrž" 12. Možnosti - ikony pro zobrazení historie záznamu jeho editaci nebo smazání 13. Celkem natankováno - údaj o množství paliva natankovaného za vybrané období 14. Průměrná cena za l - průměrná cena za litr paliva natankovaného v období 15. Cena celkem - celková cena paliva za období 16. Nejnižší cena za l - nejnižší cena za litr natankovaného paliva v období s uvedením ceny a místa tankování. 17. Nejvyšší cena za l - nejvyšší cena za litr natankovaného paliva v období s uvedením ceny a místa tankování 18. Průměrná spotřeba - vypočtená průměrná spotřeba za období 19. Celkem natankováno - množství paliva natankované od zavedení 20. Průměrná cena za l - průměrná cena za litr paliva natankovaného od začátku provozu 21. Cena celkem - celková cena paliva od začátku provozu 22. Nejnižší cena za l - nejnižší cena za litr natankovaného paliva od začátku provozu s uvedením ceny a místa tankování. 23. Nejvyšší cena za l - nejvyšší cena za litr natankovaného paliva od začátku provozu s uvedením ceny a místa tankování 24. Průměrná spotřeba - vypočtená průměrná spotřeba od začátku provozu. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 28

30 Statistiky - Výdaje a příjmy 1. Automobil - pole pro výběr automobilu z rozbalovacího seznamu 2. Období - výběr počátečního a koncového data období pro zpracování statistiky 3. Zobrazit - tlačítko pro aktualizaci zobrazené statistiky 4. Pořadové číslo záznamu 5. Datum - vložené datum operace 6. Čas - čas operace 7. Místo - zadané místo operace. Ikona otevře se malé okno s mapou, na které je zobrazeno místo výdaje na mapě. 8. Cena - vložená cena výdaje/příjmu 9. Typ - zvolený předdefinovaný typ výdaje 10. Popis - vložený popis výdaje 11. Možnosti - pole s ikonami pro správu záznamu. Je možné zobrazit jeho historii, editovat jej nebo smazat. 12. Celkem - celkový součet výdajů za období Statistiky - Nejčastější cíle 1. Automobil - pole pro výběr automobilu z rozbalovacího seznamu 2. Období - výběr počátečního a koncového data období pro zpracování statistiky 3. Zobrazit - tlačítko pro aktualizaci zobrazené statistiky 4. Pořadové číslo záznamu statistiky 5. Místo - název cílového místa jízdy. Ikony: definování a pojmenování bodu, otevře malé okno s mapou, na které je zobrazen bod na mapě 6. Počet opakování - počet návštěv místa ve vybraném časovém období 7. Naposledy - datum a čas poslední návštěvy místa 8. Poměr typů jízd - barevné znázornění poměru typů jízd do tohoto místa. Typy jízd a jejich barvy jsou definovány pro celou skupinu 9. Tlačítko pro rozbalení nebo sbalení jednotlivých záznamů jízd do daného místa v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 29

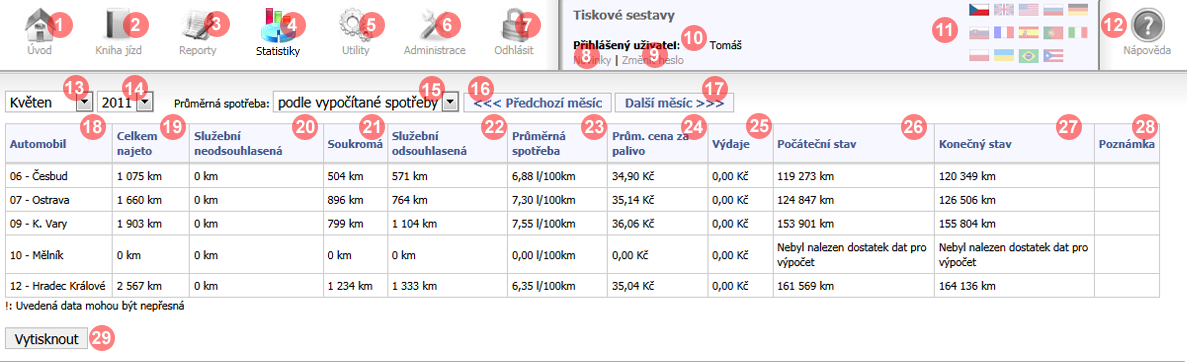

31 Statistiky - Tiskové sestavy 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Rozbalovací nabídka, která slouží pro výběr období (měsíc, čtvrtletí, pololetí, celý rok). 14. Také si můžete zvolit předchozí roky a brouzdat se historií. 15. Rozbalovací nabídka, která slouží pro výběr zobrazení průměrné spotřeby vypočítané aplikací, nebo zadané. 16. Kliknutím na tlačítko se načte a zobrazí sestava za předchozí měsíc. 17. Kliknutím na tlačítko se načte a zobrazí sestava za následující měsíc. 18. Automobil - název automobilu ve skupině. 19. Celkem najeto - informace, kolik bylo celkově najeto u jednotlivých automobilů za vybrané období. 20. Služební neodsouhlasená - kolik bylo najeto kilometrů u tohoto typu jízdy. 21. Soukromá - kolik bylo najeto kilometrů u tohoto typu jízdy. 22. Služební odsouhlasená - kolik bylo najeto kilometrů u tohoto typu jízdy. 23. Průměrná spotřeba - průměrná spotřeba jednotlivých automobilů. Údaje závisí na volbě v bodě Prům. cena za palivo - udává průměrnou cenu za palivo za uvedené období. 25. Výdaje - výdaje (parkovné, myčka,...) u jednotlivých automobilů za vybrané období. 26. Počáteční stav - počáteční stav tachometru automobilu na začátku zvoleného období. 27. Konečný stav - konečný stav tachometru automobilu na konci zvoleného období. 28. Poznámka - pole na textové poznámky ke každému automobilu. 29. Kliknutím na tlačítko "Vytisknout", vytisknete aktuálně zobrazenou tiskovou sestavu. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 30

32 Statistiky - Přehled geozón 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Kliknutím na tlačítko "Vytisknout" vytisknete zobrazený přehled geozón. 14. Aplikace vygenerovala tabulku s přehledem a první záznamy v tabulce jsou názvy oblastí. 15. Dalším údajem v tabulce jsou středy oblastí, kde je uvedena zeměpisná šířka a délka. 16. Dále tabulka informuje, jak jsou oblasti orientované na jihozápad. 17. Také je tu uvedena zeměpisná šířka a délka na severovýchod. 18. V tomto sloupečku je jméno uživatele, který danou oblast vytvořil. 19. Poslední sloupeček nabízí ovládací tlačítka. Je zde jedno tlačítko pro smazání dané oblasti. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 31

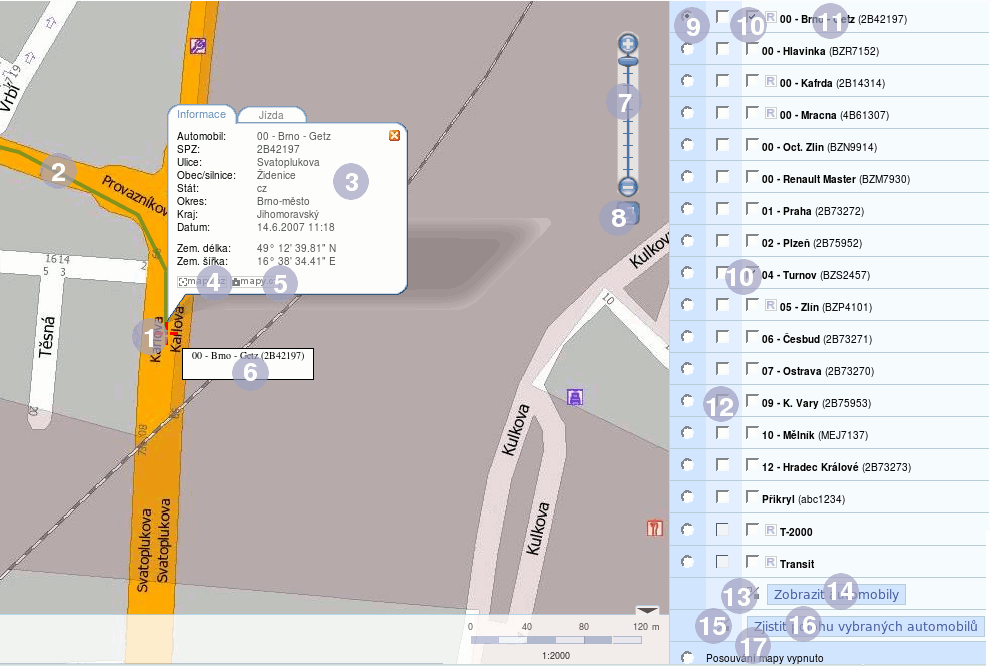

33 REALTIME sledování vozidel 1. Ikona sledovaného automobilu. Určuje poslední známou polohu automobilu. 2. Je-li automobil v pohybu, zobrazuje se trasa jízdy jako čára, a to v těchto barvách: Služební jízda. Soukromá jízda. 3. Okno s informacemi o automobilu, jízdě a poloze automobilu. Zobrazí se po kliknutí na ikonu automobilu. 4. Zobrazení bodu na mapě Mapy.cz. 5. Zobrazení bodu na fotomapě Mapy.cz. 6. Název a SPZ automobilu. 7. Posuvník pro změnu měřítka mapy. 8. Skrytí seznamu automobilů a rozšíření mapy na celou šířku okna. 9. Označení aktuálně sledovaného automobilu. Při pohybu automobilu se mapa posouvá tak, aby byla ikona automobilu stále v jejím středu. 10. Automobily vybrané pro sledování. Pro výběr všech automobilů použít ikonu Název a SPZ automobilu. 12. Sloupec, kde lze označit automobily, jejichž aktuální poloha má být zjištěna pomocí SMS. Pro výběr všech automobilů lze použít ikonu 15. Ikony zobrazované v průběhu zjišťování aktuální polohy automobilu: SMS byla odeslána. Chyba při zjišťování polohy automobilu. Informace o poloze automobilu byla aktualizována. 13. Ikona pro označení/odznačení všech automobilů pro sledování. 14. Tlačítko pro zobrazení označených automobilů na mapě. 15. Ikona pro označení/odznačení všech automobilů pro zjištění aktuální polohy. 16. Tlačítko po jehož stisknutí se odešlou SMS pro zjištění polohy na automobily označené ve sloupci Při této volbě se odznačí automobil, který byl aktuálně sledován a mapa se přestane posouvat. Opětovné označení automobilu lze provést ve sloupci 9. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 32

34 Utility - Upozornění 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Šablony upozornění - aktuálně otevřená záložka, na které vidíte všechna vytvořená upozornění. 14. Vygenerované události - po kliknutí na záložku se zobrazí všechny vygenerované události. 15. Nastavení služeb - záložka, která slouží k nastavení volby posílat upozornění SMS zprávou nebo em. 16. Mazání vygenerovaných událostí - záložka, která nabízí možnost smazat vygenerované události za určité časové období. 17. Zelené zaškrtnutí znamená, že upozornění může být zasíláno em. Souvisí s tím bod Zelené zaškrtnutí znamená, že upozornění může být zasíláno SMS zprávou. Souvisí s tím bod 15. A - Nové upozornění - po kliknutí na toto tlačítko se Vám otevře nové okno, kde si vyberete automobil, pro který chcete vytvořit upozornění. B - Tyto výběrové položky slouží k filtraci šablon upozornění. První položkou je typ, z rozbalovací nabídky si vyberte určitý typ upozornění, který chcete filtrovat. C - Automobil - vyberte automobil, který chcete filtrovat. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 33

35 D - Vytvořeno - kliknutím do prázdných políček (od, do) se zobrazí kalendář a vy si vyberete datum pro filtrování všech upozornění. E - - do tohoto políčka zadejte ovou adresu, kterou jste zadávali při vytvoření Vašich upozornění. F - SMS - do tohoto políčka zadejte telefonní číslo, které jste zadávali při vytvoření Vašich upozornění. G - Aktivita - z rozbalovací nabídky si vyberte aktivní nebo neaktivní pro filtrování Vašich upozornění. H - Po kliknutí na toto tlačítko se zobrazí jen taková upozornění, pro která platí nastavená kritéria. I - Reset - po kliknutí na tlačítko se zruší kritéria pro filtrování a zobrazí se všechna vytvořená upozornění pro aktuálně načtenou skupinu. J - Po kliknutí do políčka se políčko zaškrtne a tím se automaticky označí všechna vytvořená upozornění. K - Id - každá šablona upozornění má své unikátní označení a tím myslíme Id číslo. L - Typ - typ upozornění, který si uživatel vybral při vytvoření svého nového upozornění. M - Automobil - název automobilu, který si uživatel vybral při vytvoření svého nového upozornění. N - Vytvořeno - datum a čas, kdy bylo upozornění vytvořeno. O - Poslat - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jakou formu distribuce jste si zvolili při vytvoření Vašeho upozornění. P - Poslat SMS - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jakou formu distribuce jste si zvolili při vytvoření Vašeho upozornění. Q - Aktivita - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jestli jste upozornění nastavili jako aktivní nebo ne. R - Opakování - na řádku se zobrazí zelená odrážka nebo červený křížek, podle toho jestli je pro upozornění nastaveno opakování. S - Posílat - na řádku je zobrazena informace, kdy je povoleno upozornění posílat. T - Vytvořil - jméno uživatele, který dané upozornění vytvořil. U - Možnosti: - Tlačítko, které slouží ke smazání šablony upozornění. - Tlačítko, které slouží k editaci šablony upozornění. - Kliknutím na tlačítko upozornění aktivujete. - Kliknutím na tlačítko upozornění deaktivujete. - Kliknutím na tlačítko se zobrazí vygenerované události určité šablony. V - Z rozbalovací nabídky si vyberte operaci, která slouží pro více vybraných šablon. W - stránkování. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 34

36 Utility - Plánování tras - Přidat novou trasu 1. Úvod - po výběru ikony bude zobrazena úvodní stránka, kde uživatel uvidí načtenou skupinu a souhrn všech jednotek, ke kterým má oprávnění. 2. Kniha jízd - po najetí myší na ikonku se zobrazí nabídka položek, pro správu jednotek. 3. Reporty - reporty jsou textové výstupy, předurčené pro tisk, které usnadní přehled o jednotkách. 4. Statistiky - souhrnné přehledy o automobilech, vytvářené na základě údajů o provozu jednotek. 5. Utility - ikona pro zobrazení nabídky položek, které slouží ke sledování a nastavení jednotek. 6. Administrace - nabídka položek, pro administrativní správu jednotek, uživatelů a skupin. 7. Odhlásit - kliknutím na ikonu se uživatel odhlásí z aplikace. 8. Novinky - kliknutím se zobrazí stránka s informacemi a popisem nových funkcí elektronické knihy jízd. 9. Změnit heslo - kliknutím se zobrazí nová stránka pro změnu hesla aktuálně přihlášeného uživatele knihy jízd. 10. Přihlášený uživatel - zobrazení příjmení a jména aktuálně přihlášeného uživatele. V závorce je jeho přihlašovací jméno. 11. Jazykové mutace - kliknutím na vlajku státu se aplikace přepne do odpovídající jazykové verze. 12. Nápověda - ikona pro vyvolání kontextové nápovědy k aktuálnímu zobrazení. 13. Z rozbalovací nabídky si vyberte typ mapy. 14. Z rozbalovací nabídky si vyberte možnost nastavení práv pro skupinu. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 35

37 15. Z rozbalovací nabídky si vyberte, jaký cestovní režim nastavíte pro určitou trasu. 16. Do volného políčka zadejte město nebo adresu, odkud bude naplánovaná trasa začínat. 17. Do volného políčka zadejte město nebo adresu, kde bude naplánovaná trasa končit. 18. Do volného políčka můžete zadat název trasy. 19. Kliknutím na tlačítko "Vyhledat", systém najde trasu a tuto trasu zobrazí na mapě. 20. Po kliknutí bude trasa uložena a poté k ní můžete přiřazovat automobily. 21. Špendlík s písmenem "B" označuje konec trasy. 22. Špendlík s písmenem "A" označuje začátek trasy. 23. Naplánovaná trasa, viz. bod Při klikání ve směru šipek se bude mapa posouvat, kam potřebujete. 25. Posunováním ukazatele nahoru a dolů se bude aktuální zobrazení na mapě přibližovat nebo oddalovat. 26. Po kliknutí na tlačítko "Začátek" se ukazatel změní v křížek a tímto křížkem klikněte do takového místa v mapě, kde chcete mít začátek trasy. 27. Po kliknutí na tlačítko "Cíl" se ukazatel změní v křížek a tímto křížkem klikněte do takového místa v mapě, kde chcete mít konec trasy. 28. Po kliknutí na tlačítko se dostanete zpět na přehled naplánovaných tras. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 36

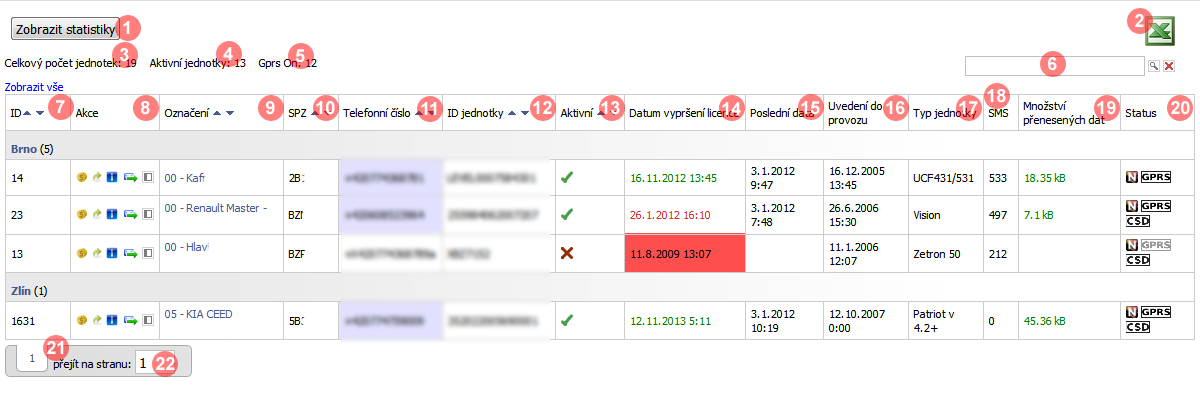

38 Administrace - Administrace automobilů 1. Zobrazit statistiky - zobrazí celkové statistiky distributora o počtu jednotek, množství aktivních a zavedených jednotek. 2. Export do exelu - administraci je možné vyexportovat do exelovské tabulky v zobrazené skupině. 3. Celkový počet jednotek - celkový počet jednotek ve skupině 4. Aktivní jednotky - celkový počet aktivních jednotek ve skupině, které jsou zvoleny jako aktivní viz Gprs On - celkový počet jednotek ve skupině, které mají aktivované GPRS viz Filtrování - rychlé vyhledání jednotky ve skupině podle zadaných parametrů 7. ID - jedinečné číslo přiřazené serverem k jednotce. Tlačítky se šipkami umožní seřazení automobilů v tabulce podle vybraného sloupce vzestupně nebo sestupně. 8. Akce - nabíjení kredit, přesunu jednotky, databázových informací o jednotce a SMS statistiky. Při najedí kurzoru myši zobrazíme popisky k jednotlivým ikonám. 9. Označení - název po kterým si označíte jednotku pro snadnější identifikaci. 10. SPZ - státní poznávací značka vozidla. SPZ můžeme měnit v konfiguraci jednotky kliknutím na název ve sloupci Označení, máme-li ovšem potřebná oprávnění. 11. Telefonní číslo - telefonní číslo SIM v modulu automobilu (nutné pro CSD přenosy a zasílání SMS na modul). 12. ID jednotky - jedinečné číslo jednotky. Standardně IMEI (nutné pro GPRS přenosy). 13. Aktivní - příznak aktivity GPS jednotky. Toto má vliv u přenosu není-li jednotka aktivní nestahují se data. Pokud jednotka není aktivní nelze prodloužit kredit skupinovým nabíjení. 14. Datum vypršení licence - datum a čas do kdy se budou nová data zobrazovat v EKJ. První odpočet licence začíná s příchodem prvních platných dat na server. Před vypršením licence, prosím kontaktujte svého prodejce pro prodloužení. 15. Poslední data - datum a čas posledních platných dat zpracovaných na serveru od jednotky. 16. Uvedení do provozu - datum a čas zavedení jednotky do systému. 17. Typ jednotky - specifikace o jakou jednotku se jedná. Seznam jednotek použitelných v EKJ na SMS - počet zbývajících SMS. Tučně jsou zobrazeny sdílené SMS ve skupině. SMS jsou využívány například pro SMS upozornění nebo zjištění aktuální polohy dotazem. 19. Množství přenesených dat - kolik dat jednotka přenesla na server od začátku měsíce. 20. Status - ikony se zobrazují pouze při podpoře a zapnutí dané funkce u jednotky. Status zobrazuje ikony GPRS zapnuto/vypnuto (ikona černá/šedá), překlad bodů podle MapFaktor nebo Google, dále ikony pro monitorování přechodu hranic: státu a kraje. Značky přechodu hranic jsou zobrazeny při zapnutí monitorování přechodu hranic také v knize jízdy na dané hranici v mapě. 21. Stránkování - při překročení maximálního nastaveného počtu jednotek na stránku (30 jednotek) zobrazíme následující listy s dalšími jednotkami. 22. Přejít na stránku - volba pro rychlé zobrazení dané stránky v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 37

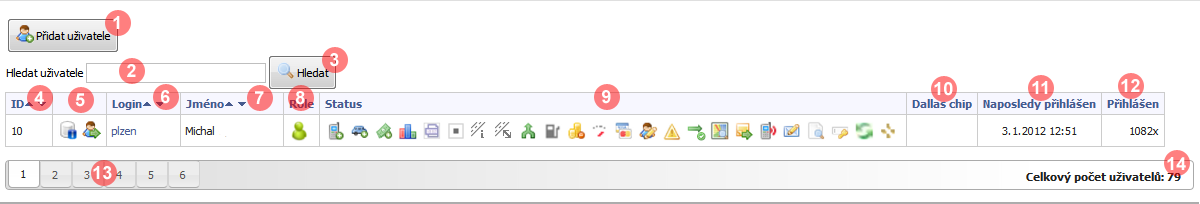

39 Administrace - Administrace uživatelů 1. Přidat uživatele - volbou tohoto tlačítka můžeme přidat uživatele, zobrazí se samostatné okno, více je uvedeno níže. 2. Hledat uživatele - rychlé vyhledání uživatele v nadefinovaných pobočkách v rámci jedné skupiny. 3. Hledat - tlačítko které provede vyhledání podle bodu ID - je unikátní ID jednotky generované při jejím zavedení do systému EKJ, šipky pro seřazení více uživatelů, na stránce se zobrazí 15 uživatelů. 5. Informace o uživateli - zobrazí se tabulka s informace o uživateli, Přihlásit se - po kliknutí na tuto ikonku dojde k přihlášení se do EKJ pod daným uživatelem, tedy administrátor vidí to co vidí daný uživatel. 6. Login - jméno pod kterým vidíte uživatele, kterým se uživatel přihlašuje do systému EKJ. Musí být jedinečné v celém systému EKJ. 7. Jméno - jméno pro jasnou identifikaci. 8. Role - zobrazí jaká práva má uživatel. 9. Status - pomocí grafického zobrazení ikonkami vidíme, co může dělat daný uživatel v systému EKJ. 10. Dallas chip - položka zobrazuje jestli uživatel má přiřazen kód pro identifikaci řidiče ve vozidle. 11. Naposledy přihlášen - kdy byl daný uživatel naposledy přihlášen do systému EKJ. 12. Přihlášen - kolikrát se uživatel přihlásil do systému. 13. Počet stran - pokud je uživatelů více jak 15 zobrazí se zbylí na dalších stranách 14. Celkový počet uživatelů - celkový počet uživatelů ve skupině. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 38

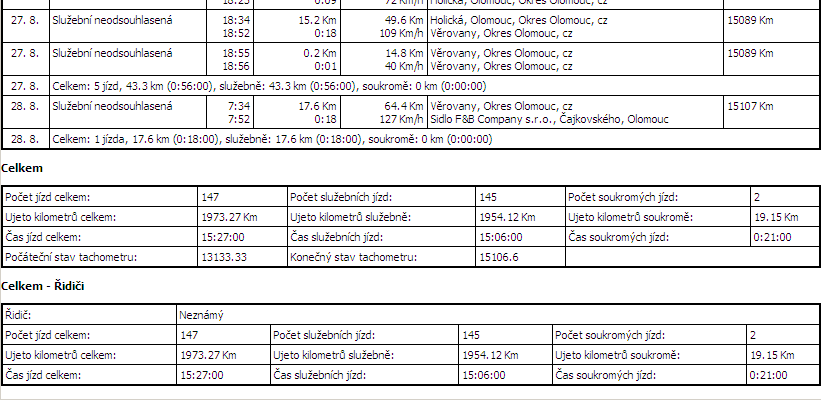

40 Sestava jízd Příklad knihy jízd u vozidla FABIA za období Zobrazení včetně detailů i sumářů za definované období. Samotná kniha jízd pak pro každou jízdu obsahuje časový údaj o počátku a konci jízdy, polohu počátečního a koncového bodu, délku jízdy v km, její trvání, maximální a průměrnou rychlost. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 39

41 5. Zabezpečení vozidla Komunikační jednotku PATRIOT lze kromě funkce elektronické knihy jízd využít i pro zabezpečení vozidla (přenos poplachových a doplňkových informací) Zabezpečovací funkce Modul Patriot nabízí rozsáhlé možnosti v oblasti zabezpečení vozidel. Poskytuje následující služby: Okamžité předání informace o narušení vozidla jak majiteli, tak dalším osobám jako např. bezpečnostní agentuře formou SMS nebo hlasového volání Informace o přesné aktuální poloze a rychlosti vozidla Kontrola stavu vozidla (vozidlo v klidu/ v pohybu) Kontrola stavu autoalarmu (aktivován, deaktivován) Využití nezávislých výstupů k aktivaci dalších ochranných prvků a přídavných zařízení ve vozidle (např. zablokování motoru v klidovém stavu vozidla, spuštění vnitřní sirény, nezávislého topení atd.) Kontrola stavu autobaterie Instalovaný GPS modul Možnost přesné lokalizace vozidla a dohledání v případě krádeže 5.2. Předání poplachové informace Pro správnou funkci předání poplachové informace komunikačního modulu je nutné zadat alespoň jedno telefonní číslo. Toto telefonní číslo je nezbytné pro oprávněnou hlasovou komunikaci s modulem a pro předání poplachové informace. Maximální počet pozic pro zadání telefonních čísel je 5. Pozice, které nebudou mít zadána telefonní čísla, budou ignorovány. Pro správnou funkci komunikačního modulu jak v ČR, tak v zahraničí, je nutné zadat telefonní čísla v mezinárodním formátu Informace o stavu a poloze vozidla Tato funkce testuje stav klíče zapalování ve vozidle. Jestliže je klíč zapalování v poloze ZAP, komunikační modul tento stav vyhodnotí v informaci o stavu komunikačního modulu jako Vozidlo v pohybu a pokud je klíč zapalování v poloze VYP, pak tento stav vyhodnotí v informaci o stavu komunikačního modulu jako Vozidlo v klidu. Aktuální polohu vozidla lze zjistit odesláním SMS na telefonní číslo SIM karty umístěné v jednotce komunikačního modulu v přesně definovaném formátu. Po provedení příkazu komunikační modul odešle SMS s informacemi o stavu a poloze vozidla na mobilní telefon, ze kterého byl příkaz odeslán Informace o stavu autoalarmu Tato funkce testuje stav připojeného autoalarmu. V případě aktivovaného autoalarmu bude v informaci o stavu komunikačního modulu uvedeno Autoalarm aktivován, v případě deaktivovaného autoalarmu bude uvedeno Autoalarm deaktivován. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 40

42 5.5. Ovládání výstupů Komunikační modul PATRIOT XI obsahuje 1 nezávislý výstup, kterým lze dálkově (pomocí SMS) ovládat například sirénu, blokaci motoru, nezávislé topení, apod. Konkrétní zapojení výstupu je nutné konzultovat s montážním střediskem Informace o odpojení napájení Při odpojení napájení komunikační modulu předá poplachovou informaci na zadaná telefonní čísla ve tvaru: Odpojeno napájení. Upozornění: Komunikační modul je dodáván se záložním akumulátorem ve vybitém stavu. (po tuto dobu je omezena funkce záložního akumulátoru)!!! Nabíjení záložního akumulátoru se provádí pouze pokud je klíč ve spínací skříňce otočen do polohy ZAP (+15). Plného nabití je dosaženo cca za 150hod. Doporučujeme provést výměnu záložního akumulátoru vždy po 3 letech provozu Informace o poklesu napájecího napětí Při poklesu napájecího napětí pod 10V na dobu delší něž 1 minuta komunikační modulu předá poplachovou informaci na telefonní čísla zadaná dle kap.3 ve tvaru: Pokles napětí. Funkce informuje uživatele o postupném vybíjení autobaterie (např. zapomenutá rozsvícená světla, apod.) Informace o náklonu vozidla Při náklonu vozidla o více než 1,8 při vypnutém zapalování jednotka předá poplachovou informaci Náklon vozidla na zadaná telefonní čísla. Funkce informuje uživatele, že vozidlo bylo nakloněno, např. při odtahu. v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 41

43 6. Kontakty F&B COMPANY s.r.o. Čajkovského Olomouc IČO: tel.: fax: v. 12/2014 F&B COMPANY s.r.o. PATRIOT monitoring vozidel 42
