Bridging Your Innovations to Realities

Rozměr: px
Začít zobrazení ze stránky:

Download "Bridging Your Innovations to Realities"

Transkript

1

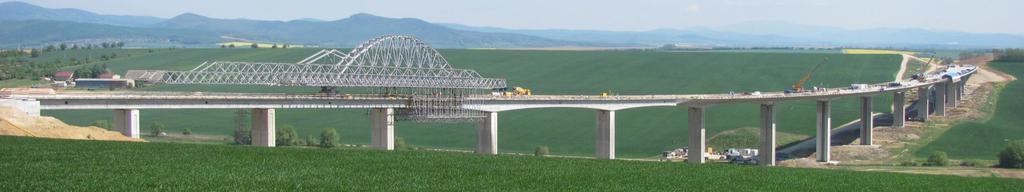

2 Most na dálnici D1 Dubná skala Turany letmá betonáž Modelovánífázívýstavby Časová analýza v programu MIDAS Civil SrovnáníMIDAS Civil a SCIA TDA MIDAS IDEA interface midas Civil 2

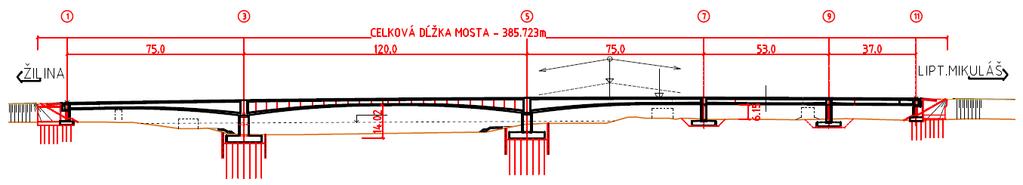

3 Modelovánívýstavby metodou letmé betonáže Konstrukce Most na dá lnici D1 Dubná skala Turany v km 4,823 D1 nad Vá hom Katastrá lní ú zemí: Dodavatel mostu: Projektant mostu: Zodp. projektant : Martin Priekopa, Turčianske Kľačany VÁ HOSTAV SK, a.s. Združenie Diaľnica D1 Dubná skala Turany DOPRAVOPROJEKT, a.s. Bratislava, SUDOP, a.s. Praha Ing. Chalupec Adriá n MIDAS Information Technology Co., Ltd. 3

4 Modelovánívýstavby metodou letmé betonáže Konstrukce Postup vý stavby Metoda letmé betonáže (hlavní pole) v kombinaci s betonáží na pevné skruži MIDAS Information Technology Co., Ltd. 4

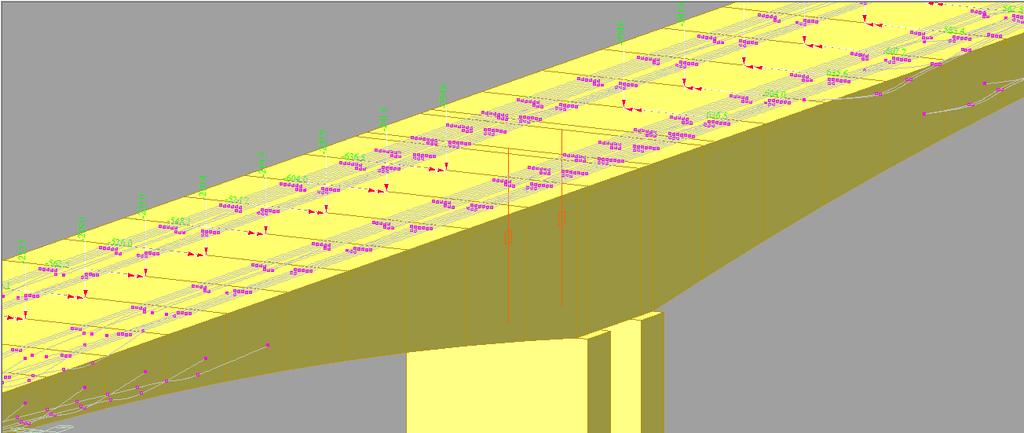

5 Postup výstavby MIDAS model Aktivace prvků zárodku, předpětí + skruž 3-1 (vlastní tíha čerstvého betonu) Uzly segmentů 3-1 lze aktivovat samostatně před aktivací prvků segmentů 3-1! Skruž lze modelovat jako nelineární podpěra omezené tuhosti Zárodek MIDAS Information Technology Co., Ltd. 5

6 Postup výstavby MIDAS model Vlastní tíha se uplatňuje postupně vždy při aktivaci prvků do modelu Současně je třeba odejmout tíhu čerstvého betonu Lamely 3-1 MIDAS Information Technology Co., Ltd. 6

7 Postup výstavby MIDAS model Okrajové podmínky (skruž) aplikovány na deformovanou konstrukci Lamela 1 MIDAS Information Technology Co., Ltd. 7

8 Postup výstavby MIDAS model Lamela 2 MIDAS Information Technology Co., Ltd. 8

9 Postup výstavby MIDAS model Lamely 6-4 MIDAS Information Technology Co., Ltd. 9

10 Postup výstavby MIDAS model Lamela 3 MIDAS Information Technology Co., Ltd. 10

11 Postup výstavby MIDAS model Lamela 4 MIDAS Information Technology Co., Ltd. 11

12 Postup výstavby MIDAS model Lamela 5 MIDAS Information Technology Co., Ltd. 12

13 Postup výstavby MIDAS model Lamely 9-7 MIDAS Information Technology Co., Ltd. 13

14 Postup výstavby MIDAS model Lamela 6 MIDAS Information Technology Co., Ltd. 14

15 Postup výstavby MIDAS model Lamela 7 MIDAS Information Technology Co., Ltd. 15

16 Postup výstavby MIDAS model Lamela 8 MIDAS Information Technology Co., Ltd. 16

17 Postup výstavby MIDAS model Lamely K10 MIDAS Information Technology Co., Ltd. 17

18 Postup výstavby MIDAS model Lamela 9 MIDAS Information Technology Co., Ltd. 18

19 Postup výstavby MIDAS model Lamela 10 + pole na skruži 3 MIDAS Information Technology Co., Ltd. 19

20 Postup výstavby MIDAS model Lamela pole na skruži 2 MIDAS Information Technology Co., Ltd. 20

21 Postup výstavby MIDAS model Pole na skruži 1 + Lamela K3 MIDAS Information Technology Co., Ltd. 21

22 Postup výstavby MIDAS model Lamela 11-2 MIDAS Information Technology Co., Ltd. 22

23 Postup výstavby MIDAS model Time load stárnutí, dotvarování a smršťování části konstrukce výhoda: přehledné zadání i při různě starých vahadlech Time Load na vahadlo 1 MIDAS Information Technology Co., Ltd. 23

24 Postup výstavby MIDAS model Tíha čerstvého betonu uzavírací lamely Vlastnítíha lamely K-2 MIDAS Information Technology Co., Ltd. 24

25 Postup výstavby MIDAS model Aktivace uzavírací lamely Lamela K-2 MIDAS Information Technology Co., Ltd. 25

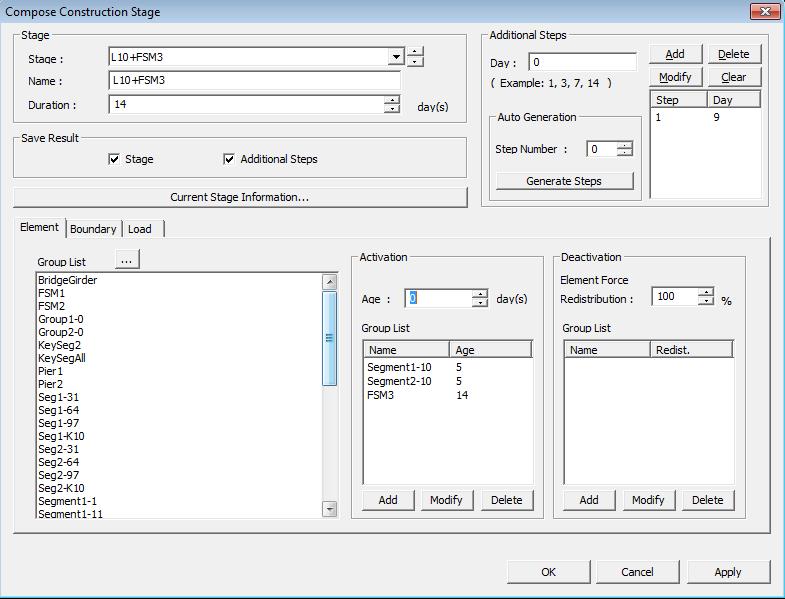

26 Modelovánífázívýstavby Lze počítat po jednotlivých fázích, restartovat, ověřovat model, Propojení fá zí vý stavby s nelinearitami, dotvarováním a smršťováním MIDAS Information Technology Co., Ltd. 26

27 Modelovánífázívýstavby Dodatečné časové uzly (jen aplikace zatížení) Možnost omezení vnesení vnitřních sil deaktivovaných prvků jako zatížení zbytku konstrukce MIDAS Information Technology Co., Ltd. 27

28 Modelovánífázívýstavby Aktivace podpor a prvků jen na začátku fá ze MIDAS Information Technology Co., Ltd. 28

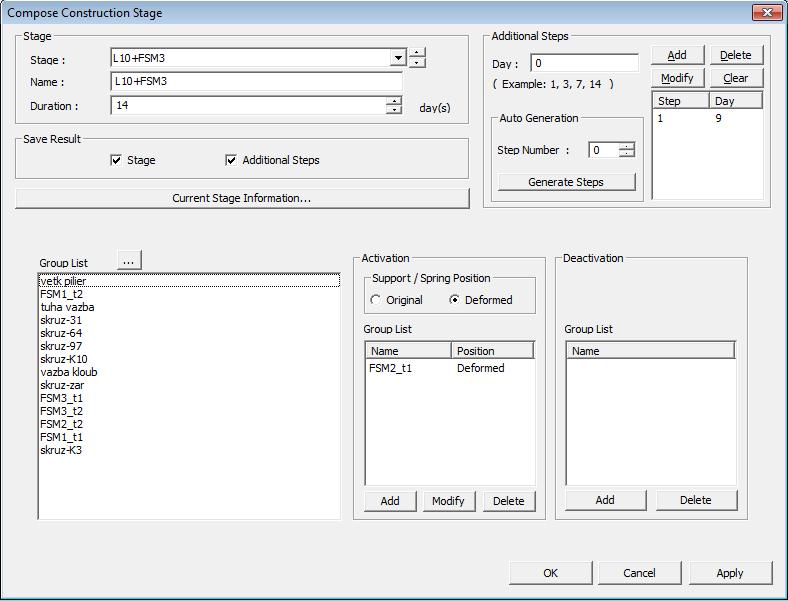

29 Modelovánífázívýstavby Možnost vložit vynucená posunutí do předepsané polohy uzlů v okamžiku aplikace okrajové podmínky MIDAS Information Technology Co., Ltd. 29

30 Modelovánífázívýstavby Vysouvané konstrukce MIDAS Information Technology Co., Ltd. 30

31 Modelovánífázívýstavby MIDAS Information Technology Co., Ltd. 31

32 Modelovánífázívýstavby Možnost manuálně oslabit průřez (např. v důsledku trhlin) Souhrnná tabulka stavu aktivace/deaktivace Spolupůsobící šířka Změna kloubu Užitečné vlastnosti MIDAS Civil MIDAS Information Technology Co., Ltd. 32

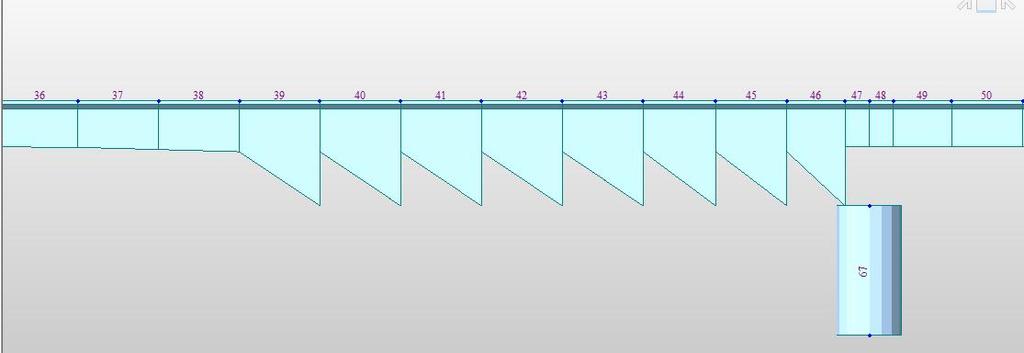

33 Modelovánífázívýstavby Náběhy a skupiny náběhovaných prvků Užitečné vlastnosti MIDAS Civil MIDAS Information Technology Co., Ltd. 33

34 Modelovánífázívýstavby Náběhy a skupiny náběhovaných prvků Užitečné vlastnosti MIDAS Civil MIDAS Information Technology Co., Ltd. 34

35 Časová analýza v programu MIDAS Civil Časová analýza je 3D! Propojení fá zí vý stavby s nelinearitami, dotvarová ním a smršťováním Ná vaznost na silné ná stroje pro modelová ní wizardy, optimalizace sil v závěsech, viz další přednášky MIDAS Information Technology Co., Ltd. 35

36 Časová analýza v programu MIDAS Civil Možnost analyzovat zvlášť účinky dotvarování, smršťování, jejich interakci Možnost vyloučit některé ztráty předpětí, aplikovat modul pružnosti s vlivem stárnutí pro provozní stavy, MIDAS Information Technology Co., Ltd. 36

37 Časová analýza v programu MIDAS Civil Historie zatížení Princip superpozice ( t n c c i c ( t ) ( t,ti ) i 0 E c( ti ) ) Dirichletovy řady Úspora paměti Rychlejší výpočet Metoda výpočtu v MIDAS Civil c m c E c t 0 (t ) t 0 t 1 (t ) c e 1 e (t c 0) E (t ) c historie napětí c 0 0 t 0 t 1 (t ) c c0 (t 1,t 0) (t c 2,t 0 ) E (t ) c c 1 1 t 2 c1 (t c 2,t 1 ) c0 (t,t ) c 2 c0 stárnutí betonu t t t 1 MIDAS Information Technology Co., Ltd. 37

38 Časová analýza v programu MIDAS Civil Dirichletovy řady Ověření přesnosti náhrady koeficientu ditvarování MIDAS Information Technology Co., Ltd. 38

39 přírůstek dotv. [%] midas Civil Časová analýza v programu MIDAS Civil 2P P + + P = 3P 2P = 3P t 0 t 1 t 2 Celkové smršťování Excel c s (t,t s )*10 3 Civil Chyba [%] ,0 80,0 60,0 40,0 20,0 t0 t1 P_2P EC2 2P_P EC2 P_2P CSN 07 2P_P CSN čas od zatížení [roky] Celkové přetvoření od dotvarování c c(t 1 )*10 3 c c(t 2 )*10 3 Excel Civil Chyba [%] MIDAS Information Technology Co., Ltd. 39

40 Časová analýza v programu MIDAS Civil Výstupní tabulky, grafy dotvarování, smršťování a stárnutí (mezivýsledky) Grafy průběhů statických veličin v závislosti na čase Tabulky vlastností průřezů v čase Užitečné vlastnosti MIDAS Civil MIDAS Information Technology Co., Ltd. 40

41 SrovnáníMIDAS Civil a SCIA TDA Konstrukce MOST PŘES HOSŤOVSKÝ POTOK (R1, Nitra) Dodavatel mostu: Granvia Construction, EUROVIA CS Projektant mostu: Strá ský Hustý a partneři, Brno Realizace sledová ní: SHP SK Nitra, VUT FAST Brno - Ing. Miloš Zich, Ph.D. Vybavení mostu měřickým zařízením 4 x 10 strunových tenzometrů - poměrná přetvoření betonu teplota betonu teplota a vlhkost vzduchu MIDAS Information Technology Co., Ltd. 41

42 SrovnáníMIDAS Civil a SCIA TDA MIDAS Information Technology Co., Ltd. 42

43 SrovnáníMIDAS Civil a SCIA TDA MIDAS Information Technology Co., Ltd. 43

44 SrovnáníMIDAS Civil a SCIA TDA Poměrné přetvoření betonu porovnánís výpočty MIDAS Information Technology Co., Ltd. 44

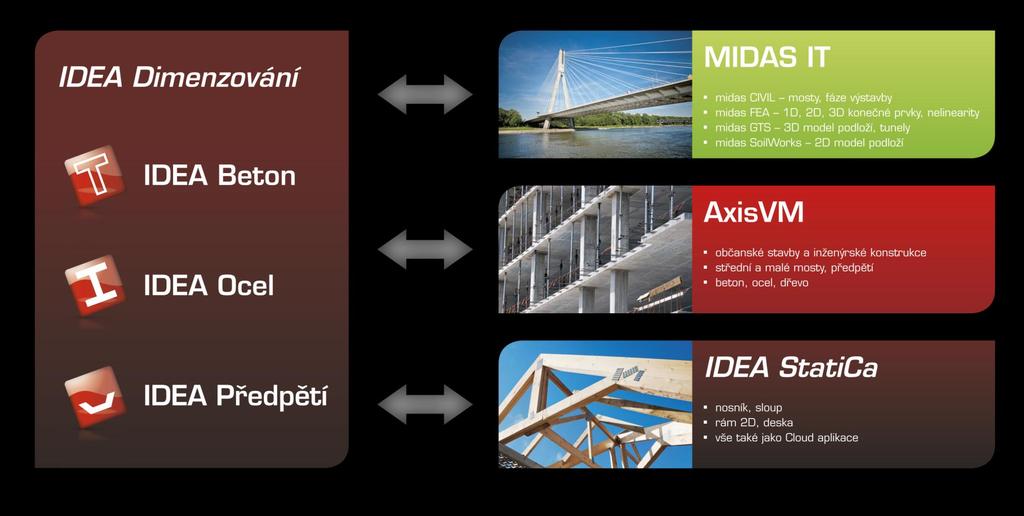

45 MIDAS IDEA interface Produktové schéma IDEA RS MIDAS Information Technology Co., Ltd. 45

46 MIDAS IDEA interface Model poskytnutý firmou Link projekt MIDAS Information Technology Co., Ltd. 46

47 MIDAS IDEA interface Export a import projektu MIDAS Information Technology Co., Ltd. 47

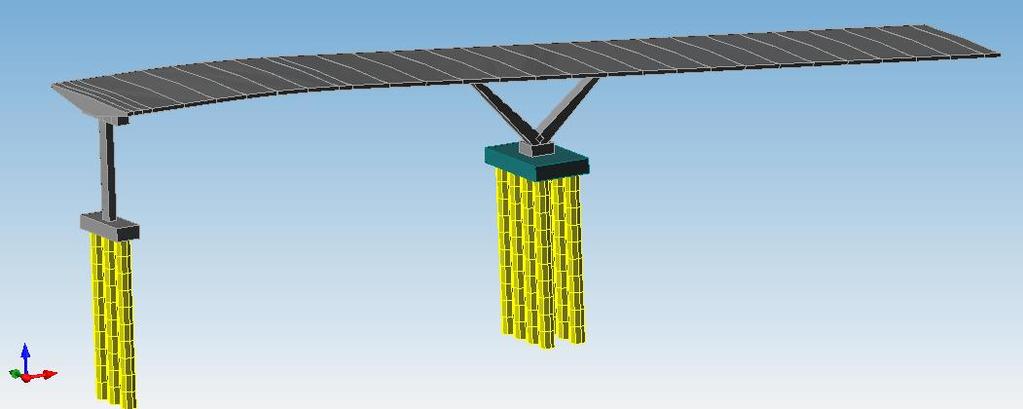

48 MIDAS IDEA interface Model importovaný do IDEA Designer MIDAS Information Technology Co., Ltd. 48

49 MIDAS IDEA interface Průřez hlavní NK v IDEA Beton MIDAS Information Technology Co., Ltd. 49

50 50

Účinky smršťování a dotvarování a opatření pro omezení jejich nepříznivého působení

Účinky smršťování a dotvarování a opatření pro omezení jejich nepříznivého působení PŘEDNÁŠKY Účinky smršťování a dotvarování a opatření pro omezení jejich nepříznivého působení Pozemní stavby Pozemní stavby rámové konstrukce Vliv dotvarování a smršťování na sloupy a pilíře střední sloupy
