1 Energetický audit objektu České národní banky - ústředí O B S A H strana 1.0 Úvod Identifikační údaje Popis výchozího stavu Zhodnocení výchozího stavu Návrhy opatření ke snížení spotřeby energie Ekonomické vyhodnocení Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu 90 Evidenční list energetického auditu Přílohy

0 Návrhy opatření ke snížení spotřeby energie 75 6.0 Ekonomické vyhodnocení 83 7.

2 Energetický audit objektu České národní banky - ústředí 1.0 ÚVOD Energetický audit je vypracován na základě smlouvy o dílu mezi objednatelem : Českou národní bankou a zpracovatelem : RAEN spol. s r.o. Smlouva je vedena pod evidenčním číslem objednatele ČNB : , číslo smlouvy /06. Cílem tohoto energetického auditu je výpočet teoretické potřeby tepla a chladu na vytápění, větrání, klimatizaci a přípravu teplé užitkové vody (dále jen TUV). Určení celkové tepelné charakteristiky objektů q c (dle ČSN ) a měrné spotřeby tepla při vytápění budov e VN (dle vyhlášky 291). Dále posouzení teoreticky vypočtené potřeby jednotlivých druhů energií se spotřebou skutečnou a určení snížení potřeby jednotlivých druhů energií při realizaci navrhovaných opatření. Zároveň bude posouzen současný systém zásobování teplem. Zpracování auditu (dále EA) důsledně dodržuje metodiku danou vyhláškou Ministerstva průmyslu a obchodu č. 213/2001 ze dne 14. června 2001, která je přílohou zákona č. 406/2000 Sb

Určení celkové tepelné charakteristiky objektů q c (dle ČSN 73 0540-2) a měrné spotřeby tepla při vytápění budov e VN (dle vyhlášky 291).

3 Energetický audit objektu České národní banky - ústředí 2.0 IDENTIFIKAČNÍ ÚDAJE Zadavatel auditu : Česká národní banka Auditovaný objekt : ústřední budova se sídlem : Na Příkopě Praha 1 zastoupený : Ing. Zdeňkem Viriusem, ředitelem sekce správní a Ing. Pavlem Veselkou, ředitelem odboru technického Zpracovatel auditu : RAEN s.r.o. adresa : Buzulucká Praha 6 IČ : DIČ : telefon : fax : porkert@raen.cz Energetický auditor : Ing. Jan Porkert zapsán do Seznamu energetických auditorů pod číslem osvědčení

zastoupený : Ing. Zdeňkem Viriusem, ředitelem sekce správní a Ing. Pavlem Veselkou, ředitelem odboru technického Zpracovatel auditu : RAEN s.r.o. adresa : Buzulucká 4 160 00 Praha 6 IČ : 44267576 DIČ : 006-44267576 telefon : 224 313 055 fax : 233 331 817 e-mail : porkert@raen.

4 Energetický audit objektu České národní banky - ústředí 3.0 POPIS VÝCHOZÍHO STAVU 3.1 Lokalizace předmětu energetického auditu Objekt ústřední budovy České národní banky, je situován jako rohová budova ohraničená ulicemi Na Příkopě a Senovážná. Přilehlá budova plodinové burzy, která je nedílnou součástí ústřední budovy je situována na Senovážné náměstí. 3.2 Klimatické údaje Lokalita Praha Nejnižší venkovní výpočtová teplota vzduchu - 12 C Průměrná vnitřní teplota vzduchu 18 C Maximální venkovní teplota v topném období tem 13 C Střední teplota venkovního vzduchu v otopném období tes 4,3 C Počet dní v topné období 225 Krajinná oblast se zřetelem na intenzitu větru 2003 normální 4

Přilehlá budova plodinové burzy, která je nedílnou součástí ústřední budovy je situována na Senovážné náměstí. 3.

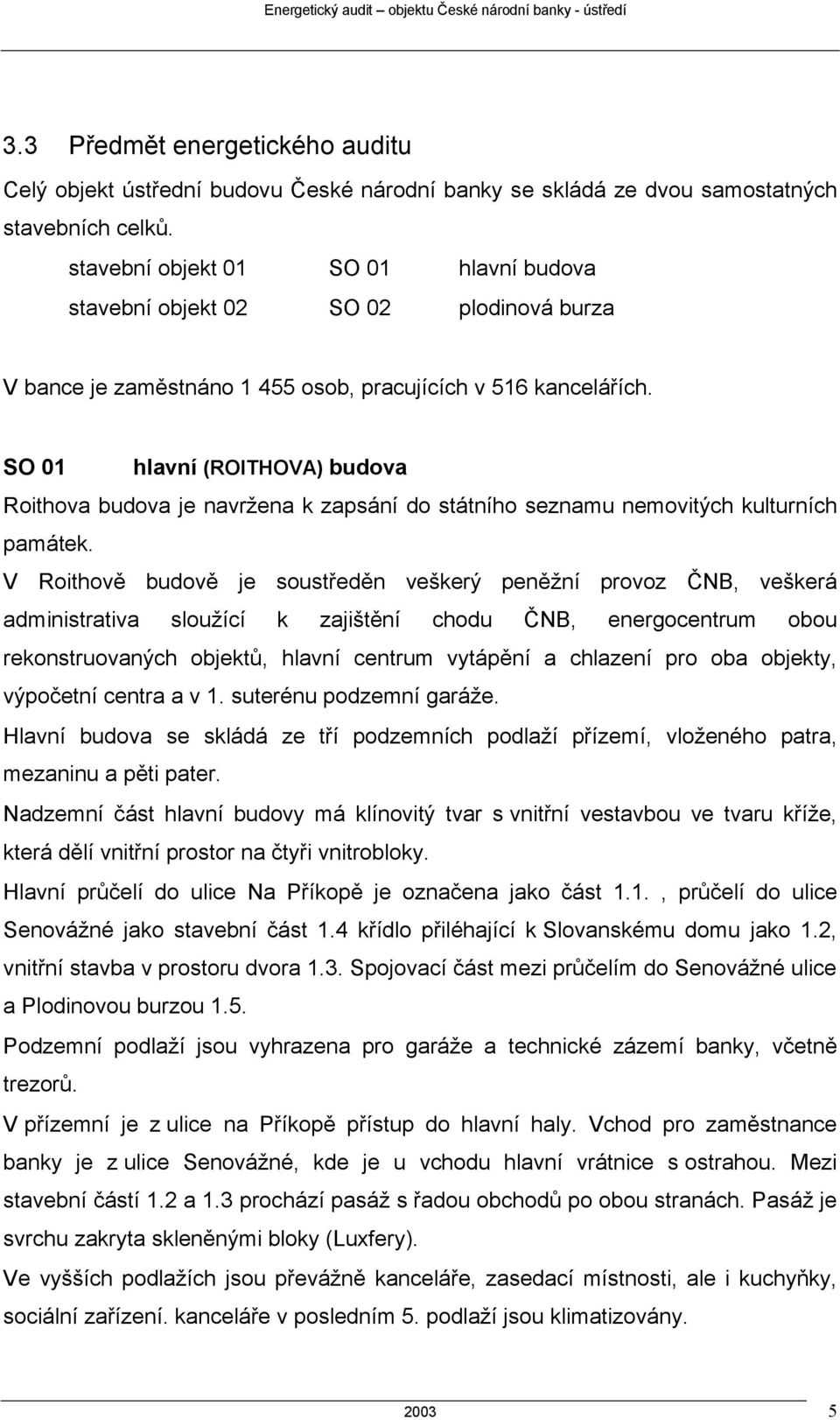

5 Energetický audit objektu České národní banky - ústředí 3.3 Předmět energetického auditu Celý objekt ústřední budovu České národní banky se skládá ze dvou samostatných stavebních celků. stavební objekt 01 SO 01 hlavní budova stavební objekt 02 SO 02 plodinová burza V bance je zaměstnáno osob, pracujících v 516 kancelářích. SO 01 hlavní (ROITHOVA) budova Roithova budova je navržena k zapsání do státního seznamu nemovitých kulturních památek. V Roithově budově je soustředěn veškerý peněžní provoz ČNB, veškerá administrativa sloužící k zajištění chodu ČNB, energocentrum obou rekonstruovaných objektů, hlavní centrum vytápění a chlazení pro oba objekty, výpočetní centra a v 1. suterénu podzemní garáže. Hlavní budova se skládá ze tří podzemních podlaží přízemí, vloženého patra, mezaninu a pěti pater. Nadzemní část hlavní budovy má klínovitý tvar s vnitřní vestavbou ve tvaru kříže, která dělí vnitřní prostor na čtyři vnitrobloky. Hlavní průčelí do ulice Na Příkopě je označena jako část 1.1., průčelí do ulice Senovážné jako stavební část 1.4 křídlo přiléhající k Slovanskému domu jako 1.2, vnitřní stavba v prostoru dvora 1.3. Spojovací část mezi průčelím do Senovážné ulice a Plodinovou burzou 1.5. Podzemní podlaží jsou vyhrazena pro garáže a technické zázemí banky, včetně trezorů. V přízemní je z ulice na Příkopě přístup do hlavní haly. Vchod pro zaměstnance banky je z ulice Senovážné, kde je u vchodu hlavní vrátnice s ostrahou. Mezi stavební částí 1.2 a 1.3 prochází pasáž s řadou obchodů po obou stranách. Pasáž je svrchu zakryta skleněnými bloky (Luxfery). Ve vyšších podlažích jsou převážně kanceláře, zasedací místnosti, ale i kuchyňky, sociální zařízení. kanceláře v posledním 5. podlaží jsou klimatizovány

SO 01 hlavní (ROITHOVA) budova Roithova budova je navržena k zapsání do státního seznamu nemovitých kulturních památek.

6 Energetický audit objektu České národní banky - ústředí SO 02 plodinová burza Objekt bývalé Plodinové burzy má více než stoletou historii. První známky stavební činnosti v zájmovém území se datují z 80.tých let 19.stol. Dnešní podoba vznikala ve dvou zásadních vývojových etapách. Původní budova s hlavním bursovním sálem, vystavěná v novorenesančním slohu v letech (arch. B. Ohman), byla v letech přistavěna podle plánů arch. Bohumila Hypšmana (tzv. Hypšmanova přístavba ). V následujících letech prošla, v závislosti na měnícím se společenském klimatu, celou řadou stavebních úprav, z nichž nejvýznamnější je proražení průchodu navazujícím na pasáž Živnobanky. Posledním uživatelem byla až do roku 1994 Československá televize, která v objektu provozovala nahrávací studio včetně nezbytného zázemí

Původní budova s hlavním bursovním sálem, vystavěná v novorenesančním slohu v letech 1894-95 (arch. B. Ohman), byla v letech 1928-29 přistavěna podle plánů arch. Bohumila Hypšmana (tzv.

7 Energetický audit objektu České národní banky - ústředí Situace ústřední budovy České národní banky Konstrukčně je původní budova řešena jako tradiční masivní zděná konstrukce. Přístavba je kombinací zdiva a železobetonu. Vzhledem k velmi cenným prvkům, které jsou označeny v umělecko historickém pasportu, je objekt Plodinové burzy zapsán do seznamu nemovitých kulturních památek. Po dobu rekonstrukce byla převážná část těchto památkově chráněných prvků, dílů a děl sejmuta a repasována. Zabudované cenné prvky byly po dobu rekonstrukce chráněny před nepříznivými vlivy stavební činnosti (např. dřevěným bedněním, ochrannými sítěmi apod.). Proto bylo pro zahájení rekonstrukce nezbytné vypracovat projekt sejmutí cenných děl a ochrany zabudovaných chráněných prvků. Účel objektu plodinové burzy, kapacitní údaje Účelem projektované rekonstrukce bylo vytvořit polyfunkční objekt České národní banky, který slouží zejména k veřejnému společenskému využití, výukovému a vzdělávacímu programu ČNB, dále v něm je umístěno gastronomické centrum ČNB s

Vzhledem k velmi cenným prvkům, které jsou označeny v umělecko historickém pasportu, je objekt Plodinové burzy zapsán do seznamu nemovitých kulturních památek.

8 Energetický audit objektu České národní banky - ústředí kuchyní a dvěma jídelnami a v prostoru nad průchodem do zahrady Slovanského domu jsou situovány bytové jednotky ve vlastnictví ČNB a ve vlastním průchodu potom i jedna samostatná nájemní jednotka (kadeřnictví BETTY). Hlavní náplň společenské funkce objektu spočívá ve víceúčelovém využití kongresového sálu v 1. patře původní budovy, který je možno vhodně propojit s horní jídelnou pro případné rozšíření programu. Dispozičně je k sálu připojen i druhý sál původní budovy, který je využíván jako šatna. Další společenskou funkcí objektu je využití odborné knihovny, která je umístěna v mezaninu pod burzovním sálem a kterou kromě pracovníků ČNB využívá i odborná veřejnost. K odborné knihovně jsou přiřazeny studovny umístěné v mezaninu "Hypšmanovy" přístavby. Po pravé straně hlavního schodiště v přízemí je umístěn bankovní klub se salonkem, samostatným sociálním zařízením a přípravnou, která je spojena s gastronomickým centrem v 1. suterénu jednak obslužným provozním schodištěm a jednak dvojicí kuchyňských výtahů. V mezaninu nad bankovním klubem jsou umístěny učebny pro školení zaměstnanců ČNB včetně překladatelského centra, kterým je přiřazen kabinet se salonkem. Další výukové využití objektu je soustředěno do 3. a 4. patra objektu. Gastronomické centrum bylo vybudováno jako kuchyně s kapacitou min jídel se všemi pomocnými provozy v prostoru 1. suterénu. Kuchyně je zásobována příjezdem vozidel z 1. suterénu Roithovy budovy přes nově vybudovaný vjezd se Senovážné ulice. V přízemí a 1.patře "Hypšmanovy" přístavby jsou umístěny jídelny, které jsou s kuchyní propojeny kuchyňskými výtahy označenými V3 a V4. Kuchyňský provoz dále zásobuje přípravnu bankovního klubu v přízemí původní budovy a vnitřní prodejnu v přízemí podél pasáže. Prostory bytových jednotek zaměstnanců ČNB jsou soustředěny do části "Hypšmanovy" přístavby nad průchodem do zahrady Slovanského domu. V prostoru mezaninu až 4. patra je umístěno 8 bytových jednotek, z nichž jedna je řešena jako mezonetový byt 4+1 rozkládající se v úrovních části prvního a celého druhého patra. Ostatní bytové jednotky jsou

patře původní budovy, který je možno vhodně propojit s horní jídelnou pro případné rozšíření programu. Dispozičně je k sálu připojen i druhý sál původní budovy, který je využíván jako šatna.
