Bezdrátový cyklocomputer s teploměrem a výškoměrem CM 4.4A. Obj. č.: Montáž. Vlastnosti. Rozsah dodávky

Transkript

1 Montáž Držák počítače je možné připevnit na řídítka, nebo na představec. Obrázek A: Montáž je možná buď na řídítka (poloha A-1), nebo na představec (poloha A - 2). Bezdrátový cyklocomputer s teploměrem a výškoměrem CM 4.4A Obj. č.: Obrázek B: Při montáží držáku na představec změňte jeho orientaci z polohy A na polohu B. Odstraňte ochrannou pásku. Položte držák na řídítka a upevněte jej vázacími páskami. Obrázek C: Vysílač upevněte vázacími páskami na vidlici kola (v max. vzdálenosti do 60 cm od držáku na řídítkách. Nejlépe uděláte, když jej namontujete na pravou stranu. Držák i vysílač by se měly montovat na stejnou stranu). Obrázek D: Magnet připevněte na špici v kole, aby byl natočen ke značce na vysílači. Upravte si polohu magnetu a v případě potřeby proveďte jemné doladění senzoru (vzdálenost mezi vysílačem a magnetem je max. 3 mm). Obrázek E: Otočte CM 4.4A o 45 stupňů doleva a namontujte jej na držák. Poté jej otočte o 45 stupňů doprava, čím se poloha uzamkne. Pro uvolnění otočte CM 4.4A opět o 45 stupňů doleva. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup cyklopočítače CicloSport CM 4.4A. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti CicloMaster CM 4.4A představuje bezdrátový elektronický cyklistický počítač, který je vybaven nejmodernější technologií. Má vysokou přesnost měření a je odolný proti vlivům počasí. Speciálním rysem CM 4.4A je volitelná možnost měření tempa (frekvence šlapání) a měření srdeční tepové frekvence (je k tomu potřebné ještě další příslušenství, které lze zakoupit samostatně). Systém 2 v 1: Systém Vám umožňuje používat cyklistický počítač na dvou různých kolech a sledovat kombinované souhrnné hodnoty. Rozsah dodávky CICLOMASTER CM 4.4A Baterie typu CR 2032 Kryt baterie Držák pro upevnění na řídítka Vysílač Vázací pásky Magnet k zachycení na špici kola Montáž volitelné sady pro měření tempa (sada je k dostání jako samostatné příslušenství) Podle výše uvedeného postupu namontujte držák na řídítka, nebo na představec. Snímač tempa s kabelem upevněte pomocí vázacích pásek na levou vidlici zadního kola (držák řetěze) na úrovni kliky pedálu. Snímač nechte zatím trochu volný, aby jej bylo možné později upravit. Magnet pro měření tempa namontujte pomocí upínacích pásků na vnitřní stranu levé kliky pedálu. Vzdálenost mezi snímačem a magnetem by měla být max. 3 mm. Magnet musí směrovat přesně k značce na snímači. Když je CM 4.4A v režimu nastavení, zapněte měření tempa (frekvence šlapání, viz níže část "Nastavení"). Otočte několikrát řetězem, abyste zkontrolovali, jestli je všechno namontováno správně. Nyní můžete pevněji utáhnout vázací pásky. Nasazení hrudního pásu s vysílačem tepové frekvence Varování: Kdokoli, kdo provozuje nějaký sport, by měl absolvovat celkovou lékařskou prohlídku, zejména pak začátečníci, osoby nad 35 let věku a každý, kdo v minulosti překonal nějaké nemoci, nebo zranění. Doporučuje se, abyste se v každém případě poradili s lékařem, v případě výskytu rizikových faktorů, jako jsou kouření, vysoký krevní tlak, vysoká úroveň cholesterolu, cukrovka, nedostatek pohybu a nadváha.

2 UPOZORNĚNÍ: Osoby s implantovaným stimulátorem by měli používat jakékoli zařízení na měření tepové frekvence pouze po poradě se svým lékařem. Páska s vysílačem je umístěna v elastickém hrudním pásu a upevňuje se kolem horní části těla. Vysílač (plastová část s logem Ciclo) by měl spočívat uprostřed horní části žaludku, těsně pod hrudníkem tak, aby logo na vysílači bylo při pohledu zepředu čitelné (viz obrázek). Elektrody, které jsou v pásu nalevo a napravo od vysílače, se musí dotýkat pokožky. Pás si dobře utáhněte, aby se nemohl sklouznout dolů a aby se během celé doby měření zajistil stálý kontakt s tělem. Pokud CM 4.4A selže a nebude ukazovat žádný srdeční tep, bude to pravděpodobně zapříčiněné tím, že nedochází ke kontaktu elektrod s tělem. V takovém případě často pomůže, když se elektrody a pokožka pod nimi navlhčí. Nejlepších výsledků se dosahuje při použití elektrodového gelu (k dostání v lékárnách). Měření srdeční tepové frekvence je možné, pouze pokud je správně nasazen hrudní pás a CM 4.4A je v dosahu příjmu z vysílače (max. 60 cm). Příprava k uvedení do provozu Vložení baterie Vložte jednu baterii typu CR2032 kladným pólem směrem nahoru. Kryt baterie opatrně uzavřete nějakou mincí a dávejte pozor, abyste jej nepřekroutili. Po vložení baterie se na displeji bude ukazovat normální režim. (Pokud se na displeji nezobrazí vůbec nic, nebo jenom nesrozumitelné znaky, stiskněte pomocí pera, nebo podobného předmětu, tlačítko AC na zadní straně počítače. Upozornění: vymažou se tím všechny hodnoty a celé nastavení.) Nastavení Režim nastavení vyvoláte, když 3 sekundy podržíte stisknuté prostřední tlačítko. Na displeji se ukáže "SET BIKE 1". Pro opuštění režimu nastaveni stiskněte znovu na 3 sekundy prostřední tlačítko. (Když chcete změnit jazyk zobrazení na němčinu, stiskněte krátce levé tlačítko a na displeji se ukáže "LANGUAGE". Pro výběr této funkce stiskněte prostřední tlačítko a pravým tlačítkem si vyberte mezi angličtinou ("English") a němčinou (Deutch"). Pro uložení výběru stiskněte levé tlačítko a poté přejděte zpět do režimu nastavení krátkým stisknutím pravého tlačítka.) Přístroj CM 4.4A může zobrazovat buď slova v angličtině, nebo v němčině, ale v tomto návodu k obsluze si ukážeme obě možné varianty zobrazení. Stisknutím pravého nebo levého tlačítka lze přepínat zobrazení různých režimů nastavení a stisknutím prostředního tlačítka se zobrazovaný režim nastavení ukončí. Dostupné režimy nastavení: Nastavení nadmořské výšky SET ALT / SET HOEHE Nastavení kola - SET BIKE1 / SET RAD1 Nastavení hodin, data - SET CLOCK / SET UHR Nastavení měření tepové frekvence - SET HR / SET HF Nastavení různé - SET MISC Ukončení - EXIT / ENDE Nastavení jazyka - LANGUAGE / SRACHE Každý režim nastavení může mít různé další podnabídky nastavení. ALTITUDE / HOEHE Pro změnu aktuální nadmořské výšky Rozsah: -300 až m Hodnotu nastavíte pravým a levým tlačítkem. Pro pokračování stiskněte levé tlačítko. Zde můžete měnit zobrazovanou hodnotu nadmořské výšky, například když zjistíte, že se aktuální nadmořská výška liší od hodnoty, která se zobrazuje na displeji (např. při změně tlaku vzduchu). HOME OFF / HEIM AUS Zapnutí a vypnutí domácí nadmořské výšky. Ve výchozím nastavení je funkce vypnuta. Hodnotu nastavíte pravým tlačítkem, pokračujete levým tlačítkem. Můžete přepínat zapnutí a vypnutí automatického resetování domácí nadmořské výšky. HOME ALT / HEIMHOEHE Rozsah: -300 až m Hodnotu nastavíte pravým nebo levým tlačítkem. Pro pokračování stiskněte levé tlačítko. CM 4.4A má vestavěný barometrický výškoměr, který se automaticky přizpůsobuje výkyvům v teplotě. Změny barometrického tlaku (např. během noci) mohou způsobovat výkyvy v nadmořské výšce, která se zobrazuje na displeji. Tyto rozdíly můžete kompenzovat nastavením výchozí nadmořské výšky (např. místa startu jak domácí nadmořské výšky). Po každém resetování denních hodnot (vymazání) se aktuální hodnota nastaví znovu na přednastavenou nadmořskou výšku. UNIT m Nastavení jednotek pro měření nadmořské výšky. Výchozí nastavení: m (metry) Můžete si vybrat, jestli nadmořská výška bude udávat v metrech (m), nebo ve stopách (ft). UNIT ºC Nastavení jednotek pro měření teploty. Výchozí nastavení: stupně Celsia Můžete si vybrat, jestli se teplota bude zobrazovat ve stupních Celsia (ºC), nebo Fahrenheita (ºF) SET BIKE1 / SET RAD1 Jde o nastavení hodnot, které jsou typické pro jízdu na kole, např. celková vzdálenost, obvod kola, jednotky měření, které se týkají kola č. 1. Nastavení zvolíte prostředním tlačítkem. Pro nastavení hodnot kola č. 2 stiskněte v normálním zobrazení zároveň krátce levé a pravé tlačítko. CM 4.4A se přepne na kolo č. 2 a poté přejděte opět do režimu nastavení (na displeji se zobrazí SET BIKE2 / SET RAD2). DAY DST / TAGES - DST Nastavení denní vzdálenosti Výchozí nastavení: km Rozsah: až km, nebo metrů Hodnotu upravujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Tímto nastavením si upravujete denní vzdálenost, např. si určíte místo startu, když používáte vytištěnou mapu trasy. (Nastavením se nemění celková vzdálenost. Do celkové vzdálenosti se počítají pouze skutečně ujeté kilometry.) Pro nastavení platí následující: blikající hodnotu můžete změnit pravým tlačítkem; hodnotu uložíte krátkým stisknutím levého tlačítka a poté začne blikat další hodnota, nebo se další hodnota objeví na displeji. Pro lepší přehlednost následujících části návodu uvádíme režimy nastavení tučně a podnabídky nastavení tučně a kurzívou. SET ALT / SET HOEHE Nastavení výškoměru. Pro výběr stiskněte prostřední tlačítko.

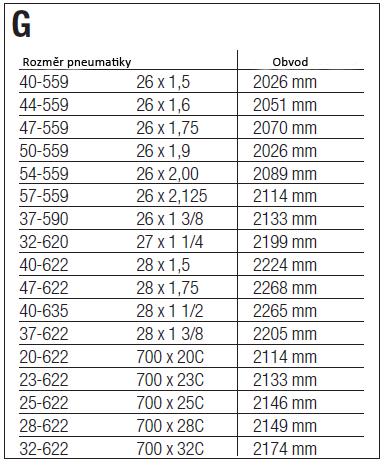

3 TOT DST / GES. DST Nastavení celkové vzdálenosti Výchozí nastavení: 0000 km Rozsah: 0 až km, nebo metrů. Hodnotu upravujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Tímto nastavením upravujete celkovou vzdálenost. Wheel / Radumf. Nastavení obvodu kola Výchozí nastavení: 2080 mm Rozsah nastavení: mm Hodnotu upravujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Tímto nastavením upravujete hodnotu pro obvod kola. Hodnotu pro obvod kola najdete v tabulce na obrázku G, nebo si ji můžete změřit sami. Měření obvodu kola (pro přesnější nastavení): Udělejte si značku na místě, kde se přední kolo dotýká země (nap. křídou). Posuňte se kolem přímo dopředu přesně o jednu otáčku kola (pro úplně přesné měření zkontrolujte před nasednutím na kolo tlak v pneumatikách) a znovu si na zemi označte polohu kola. Nyní si změřte přesný obvod kola, který je dán vzdálenosti mezi dvěma značkami na zemi (v mm) - viz obrázek F. Unit km bzw. Unit mi Nastavení jednotek měření Výchozí nastavení: km Hodnotu upravujete pravým tlačítkem, ukládáte levým tlačítkem. Tímto nastavením určujete, jestli se na displeji budou ukazovat kilometry (km/h), nebo míle (m/h). CAD OFF / TRITT AUS Zapnutí a vypnutí (ON/AN OFF/AUS) měření tempa Výchozí nastavení: vypnuto (OFF/AUS) Hodnotu upravujete pravým tlačítkem, ukládáte levým tlačítkem. Zde můžete zapnout nebo vypnout funkci měření tempa. Pro použití této funkce budete potřebovat sadu pro měření tempa, kterou lze dokoupit samostatně jako volitelné příslušenství. SET CLOCK / SET UHR Nastavení času, data a časového formátu Time / Uhrzeit Nastavení hodin Rozsah: 00:00 až 23:59, nebo 12:00 až 11:59 A/P Hodnotu upravujete levým a pravým tlačítkem, ukládáte levým tlačítkem. Zde nastavujete aktuální čas. Nejdříve nastavte hodiny a poté minuty. Year / Jahr Nastavení roku Výchozí nastavení: 2007 Rozsah: 2007 až 2099 Nastavujete zde aktuální rok. Month / Monat Nastavení měsíce Výchozí nastavení: 01 Rozsah: 01 až 12 Nastavujete zde aktuální měsíc. Day / Tag Nastavení dne Výchozí nastavení: 01 Rozsah: 01 až 31 Nastavujete zde aktuální den. Clock / Zeit Nastavení časového formátu Výchozí nastavení: 24 Můžete si zde zvolit 24, nebo 12 hodinový časový formát. SET HR / SET HF Nastavení volitelného měření srdeční tepové frekvence. Pro použití této funkce budete potřebovat sadu pro měření srdečního tepu, která je k dostání, jako volitelné příslušenství (koupíte u místního prodejce). HR OFF/ON / HF EIN/AUS Zapnutí a vypnutí měření srdečního tepu (ON/AN - OFF/AUS) Výchozí nastavení: vypnuto - OFF/AUS Nastavujete pravým tlačítkem, ukládáte levým tlačítkem. Zapínáte a vypínáte měření srdečního tepu. Fitness / Fitness Nastavení úrovně Vašeho fyzického stavu Výchozí nastavení: 3 Nastavujete pravým tlačítkem, ukládáte levým tlačítkem. Rozsah nastavení 1 4 odpovídá následujícím úrovním: 1 - špatná kondice 2 - průměrná kondice 3 - dobrá kondice 4 - výborná kondice Zde nastavujete úroveň své fyzické kondice, která je potřebná pro výpočty CICLOInZone. Sex / Geschlecht Nastavujete pravým tlačítkem, ukládáte levým tlačítkem. Volíte mezi m = muž a f = žena Určení pohlaví je potřebné při kalkulaci CICLOInZone a pro měření spotřeby kalorií. Weight / Gewicht Vaše hmotnost Rozsah: 20 až 220 kg Nastavujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Určení hmotnosti je potřebné při kalkulaci CICLOInZone a pro měření spotřeby kalorií. Birthdate / Gebjahr Rok narození Nastavujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Výchozí nastavení: 1960 Rozsah: 1920 až 2006 Určení roku narození je potřebné při kalkulaci CICLOInZone.

4 InZone Když zároveň krátce stiskněte levé a pravé tlačítko, můžete zde aktivovat kalkulaci CICLOInZone (viz také níže část CICLOInZone ). Pokud chcete výpočet ignorovat, stiskněte krátce levé tlačítko. Abyste dostali přesný výpočet Vašich osobních měření v rámci CICLOInZone, bude potřebné zadat Vaše osobní údaje vztahující se k fyzické kondici, pohlaví, hmotnosti a rok narození. Při kalkulaci CICLOInZone si nejdříve nasaďte správně hrudní pás, zaujměte klidovou polohu (zůstaňte sedět a uvolněte se) a krátkým stisknutím obou tlačítek (pravého i levého zároveň) aktivujte kalkulaci CICLOInZone. CM 4.4A zahájí odpočet 5 minut. Během této doby zůstaňte klidně sedět, zatímco CM 4.4A bude měřit Vaši minimální tepovou frekvenci v klidovém stavu a naměřenou hodnotu si uloží pro následné výpočty. Po uplynutí 5 minut se na displeji objeví Vaše osobní spodní hodnota CICLOInZone. Lower HR / untere HF Zde můžete nastavit spodní hranici tepové frekvence, nebo (po ukončení výpočtu CICLOInZone ) zobrazit vypočtenou hodnotu. Pokud bude aktuální srdeční tep nižší, než zadaná hodnota, ukáže se na displeji CM 4.4A, jako optické upozornění, symbol šipky. Rozsah: 0 až 240 úderů za minutu Hodnotu nastavujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Upper HR / obere HF Zde můžete nastavit horní hranici tepové frekvence, nebo (po ukončení výpočtu CICLOInZone ) zobrazit vypočtenou hodnotu. Pokud bude aktuální srdeční tep vyšší, než daná hodnota, ukáže se na displeji CM 4.4A, jako optické upozornění, symbol šipky. Rozsah: 0 až 240 úderů za minutu Hodnotu nastavujete pravým a levým tlačítkem, ukládáte levým tlačítkem. Max HR / Max HF Ukazuje maximální hodnotu tepové frekvence vypočtenou v CICLOInZone. Rozsah: 0 až 240 úderů za minutu Hodnotu nastavujete pravým a levým tlačítkem, ukládáte levým tlačítkem SET MISC Zde můžete aktivovat úsporný režim, nebo přístroj resetovat (vymazat všechny hodnoty). Funkci volíte prostředním tlačítkem. Powerdown / STROMSPAR Přepnete přístroj do úsporného režimu (např. abyste si uložili hodnoty před výměnou baterií). Pro zapnutí úsporného režimu stiskněte zároveň levé a pravé tlačítko. Displej ztmavne a CM 4.4A přejde do režimu sníženého výkonu. Krátkým stisknutím kteréhokoli tlačítka se vrátíte k režimu normálního zobrazení. Reset / Löschen Zde můžete vymazat všechny hodnoty (včetně celkových hodnot). Pro resetování stiskněte zároveň levé a pravé tlačítko. Na displeji se ukáže "reset" a poté přístroj přejde do režimu normálního zobrazení. Pokud chcete vymazat denní hodnoty, stiskněte a 3 sekundy podržte v normálním režimu levé a pravé tlačítko. Funkce Pokud je CM 4.4A umístěn v držáku na řídítkách, aktivuje se funkce automatického zapnutí a vypnutí. Znamená to, že 4 sekundy po prvním otočení kola se na displeji zobrazí normální režim a aktuální rychlost. 1 minutu po posledním otočení kola (pokud se nestiskne žádné tlačítko) přejde displej do režimu "úspory energie", během kterého se zobrazuje pouze čas. Když se kolo otočí, nebo se stiskne nějaké tlačítko, tak se obnoví normální funkce počítače. CM 4.4A má tři režimy: Bike 1, Bike 2 a režim bez kola. Pro přepínání mezi jednotlivými režimy stiskněte současně krátce levé a pravé tlačítko (přepínání je možné, jen při nulové rychlosti, tj. displej ukazuje 0 ). Uprostřed displeje se ukáže 1 nebo 2 podle toho, jestli byl zvolen režim Bike 1 nebo Bike 2. V režimu bez kola se na displeji neukazují žádné údaje. Tento režim lze použít například při pěších túrách (s použitím řemínku na zápěstí). CM 4.4A bude ukazovat pouze údaje, které se netýkají pohybu kola. Volitelné měření tepové frekvence se rovněž zapíná automaticky. Přijímač tepové frekvence se automaticky zapne, když je CM 4.4A v normálním režimu (po stisknutí kteréhokoli tlačítka, nebo po automatickém zapnutí). Dokud se na displeji zobrazuje tepová frekvence, přístroj se nemůže automaticky přepnout do režimu spánku. Pro resetování všech hodnot daného dne podržte 3 sekundy stisknuté levé a pravé tlačítko. Na displeji CM 4.4A jsou tři řádky. V prostřední části se ukazuje aktuální rychlost s malými číslicemi 1 nebo 2 na levé straně, které označují, jestli se aktuální rychlost vztahuje na kolo 1 nebo 2. Pro přecházení mezi funkcemi v horní části displeje stiskněte pravé tlačítko a pro přecházení mezi funkcemi v dolní části displeje stiskněte levé tlačítko. Po krátkém stisknutí prostředního tlačítka se vždy v dolní části displeje zobrazí podnabídky funkce. Důležité pro všechny podnabídky funkcí: nastavení se na displeji zobrazuje 10 sekund a poté se displej přepne zpět na hlavní funkci. Funkce, které se zobrazují v horní části displeje: TM - Čas strávený na kole během dne (obr. 2) DST - Vzdálenost za den (obr. 4) Altitude Nadmořská výška (obr. 3) HR - Měření tepové frekvence Time - čas (obr. 1) Funkce ve střední části displeje: SPD - okamžitá rychlost Udává okamžitou rychlost v km/hod., nebo m/hod. Rozsah měření: 0 až 199,9 km/hod., nebo m/hod. Šipka na levé straně displeje naznačuje, jestli je aktuální rychlost vyšší (šipka nahoru), nebo nižší (šipka dolů), než je aktuální průměrná rychlost. Funkce v spodní části displeje DST - denní vzdálenost (obr. 5) Udává vzdálenost, kterou jste zatím v průběhu dne ujeli v km, nebo v mílích. Rozsah: 0 až 999,99 km, nebo mil. TOT - celková vzdálenost (obr. 6) Podnabídka funkce denní vzdálenost (DST) Udává celkovou vzdálenost v km, nebo v mílích, kterou jste ujeli od posledního resetování přístroje, nebo po výměně baterie. Rozsah: 0 až km, nebo mil. Σ TOT - součet celkové vzdálenosti, kterou ujelo kolo č. 1 a č. 2 (obr. 7) Podnabídka funkce denní vzdálenost (DST) Udává součet celkových vzdáleností v km, nebo v mílích, kterou jste ujeli na obou kolech po posledním resetování přístroje, nebo po výměně baterie. Rozsah: 0 až km, nebo stop

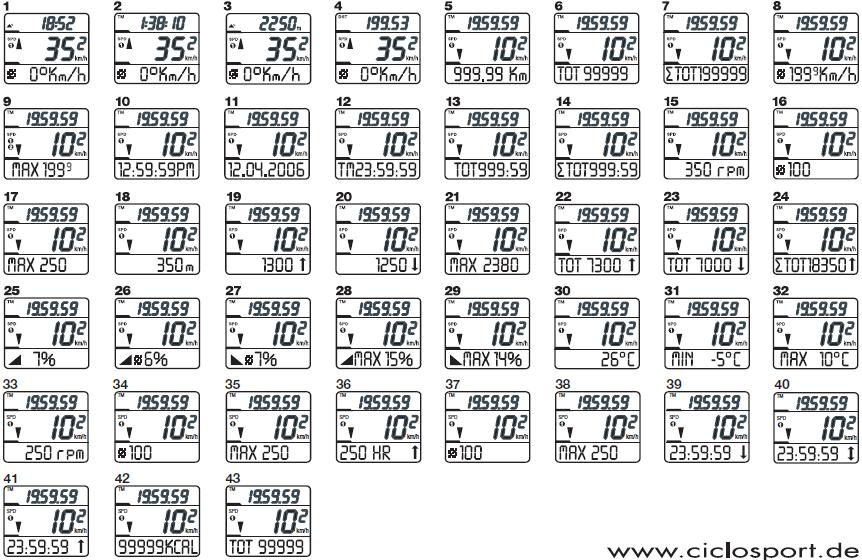

5 Current Altitude - aktuální nadmořská výška (obr. 18) Ukazuje aktuální nadmořskou výšku v rozlišení 1 metru. Hodnota se určuje na základě tlaku vzduchu a závisí na změnách počasí. Rozsah: -300 až m nad mořem. Hodnoty nadmořské výšky se vážou na signály z kola. V režimu bez kola jsou k dispozici permanentně. Denní vzdálenost jízdy do kopce (obr. 19) Podfunkce aktuální nadmořské výšky, která zobrazuje vzdálenost jízdy směrem do kopce. Rozsah: 0 až m nebo stop Denní vzdálenost jízdy z kopce (obr. 20) Podfunkce aktuální nadmořské výšky, která zobrazuje vzdálenost jízdy směrem z kopce. MAX maximální nadmořská výška (obr. 21) Podfunkce aktuální nadmořské výšky, která zobrazuje nejvyšší bod cesty. Rozsah: -300 až m nebo stop. TOT celková vzdálenost jízdy do kopce (obr. 22) Podfunkce aktuální nadmořské výšky, která zobrazuje celkovou vzdálenost jízdy z kopce. Rozsah: 0 až m nebo stop. TOT celková vzdálenost jízdy do kopce (obr. 23) Podfunkce aktuální nadmořské výšky, která zobrazuje celkovou vzdálenost jízdy směrem do kopce. Rozsah: 0 až m nebo stop. Σ TOT - součet celkové vzdálenosti, kterou ujelo kolo č. 1 a č. 2 do kopce (obr. 24) (Tato funkce není dostupná v pěším režimu) Podfunkce aktuální nadmořské výšky, která zobrazuje celkovou vzdálenost jízdy směrem do kopce obou kol. Rozsah: 0 až m nebo stop. Aktuální stoupání / klesání (obr. 25) Zobrazuje aktuální stoupání nebo klesání v procentech. Symbol na levé straně označuje, jestli se jedná o stoupání nebo klesání. Rozsah 0 až 100%. Pozor! Z technických důvodů se aktuální procento zobrazuje až po metrech a závisí také na Vaší rychlosti. Průměr stoupání (obr. 26) Podfunkce aktuálního stoupání / klesání, která zobrazuje průměr doposud naměřených hodnot stoupání. Průměr klesání (obr. 27) Podfunkce aktuálního stoupání / klesání, která zobrazuje průměr doposud naměřených hodnot klesání. Maximální stoupání (obr. 28) Podfunkce aktuálního stoupání / klesání, která zobrazuje maximální doposud zaznamenané hodnoty stoupání. Maximální klesání (obr. 29) Podfunkce aktuálního stoupání / klesání, která zobrazuje maximální doposud zaznamenané hodnoty klesání. Ø - průměrná rychlost (obr. 8) Průměrná rychlost Udává stávající průměrnou rychlost. Rozsah: 0 až 199,9 km/hod, nebo m/hod.(desetinné místo je psáno v horním indexu). MAX - maximální rychlost (obr. 9) Maximální rychlost Podnabídka funkce průměrná rychlost (Ø - average speed) Udává zatím nejvyšší dosaženou rychlost v km/hod, nebo m/ hod. Rozsah: 0 až 199,9 km/hod., nebo m/hod.,(desetinné místo je psáno v horním indexu). Teplota (obr. 30) Zobrazuje aktuální teplotu vzduchu. Rozsah: -10 až +50 ºC nebo ºF Pozor: Pokud nosíte CM 4.4A přichycen na těle, může se naměřená hodnota lišit od teploty vzduchu. MIN minimální teplota (obr. 31) Podfunkce Teploty. Zobrazuje minimální naměřenou teplotu vzduchu. Rozsah: -10 až +50 ºC nebo ºF MAX maximální teplota (obr. 33) Podfunkce Teploty. Zobrazuje maximální naměřenou teplotu vzduchu. Rozsah: -10 až +50 ºC nebo ºF Time- čas (obr. 10) Udává aktuální čas. Rozsah: 00:00:00 až 23:59:5, nebo 12:00:00 až 11:59:59 AM/PM Date - datum (obr. 11) Podnabídka funkce čas, která udává aktuální datum (dd.mm.rr). TM - doba strávená jízdou na kole za den (obr. 12) Udává čas, který jste v daný den strávili jízdou na kole. TOT - celkový čas strávený na kole (obr. 13) Podnabídka funkce TM - doba strávená na kole za den Udává celkový čas strávený na kole od posledního resetování přístroje, nebo od poslední výměny baterie. Rozsah: 0 až 999:59 hod. Σ TOT - součet celkové doby strávené na kolech č. 1 a č. 2 (obr. 14) Podnabídka funkce TM - doba strávená na kole za den Udává celkový čas strávený na obou kolech č. 1 a č. 2 od posledního resetování přístroje, nebo od poslední výměny baterie. Rozsah: 0 až 999:59 hod. Níže uvedené funkce se objevují pouze v případě, že jste je aktivovali v režimu nastavení (pro měření tempa - frekvence šlapání budete potřebovat speciální sadu, která se prodává, jako volitelné příslušenství).

6 HR srdečný tep (obr. 36) Udává stávající srdečný tep v úderech za minutu (bpm). Rozsah: 0 až 250 bpm. Šipka na pravé straně spodní části displeje ukazuje, jestli je aktuální tepová frekvence pod, nebo nad nastavenými limity tepové frekvence, nebo je v rámci stanovených limitů. Ø - průměrná tepová frekvence (obr. 37) Udává průměrnou tepovou frekvenci (od posledního resetování). Rozsah: 0 až 240 bpm MAX - maximální tepová frekvence (obr. 38) Udává maximální dosaženou tepovou frekvenci (od posledního resetování). Rozsah: 0 až 240 bpm Čas pod nastavenou spodní hranící tepové frekvence (obr. 39) Udává dobu jízdy, po kterou byla tepová frekvence pod nastavenou spodní hranicí tepové frekvence (od posledního resetování). Čas v rozsahu nastavených hranic tepové frekvence (obr. 40) Udává dobu jízdy, po kterou byla tepová frekvence v rámci nastavené horní a spodní hranice tepové frekvence (od posledního resetování). Čas nad nastavenou horní hranící tepové frekvence (obr. 41) Udává dobu jízdy, po kterou byla tepová frekvence nad nastavenou horní hranicí tepové frekvence (od posledního resetování). kcal - spotřeba kalorií (obr. 42) Udává aktuální spotřebu kalorií (od posledního resetu). Rozsah: 0 až kcal TOT - celková spotřeba kalorií (obr. 43) Podnabídka funkce spotřeba kalorií Udává celkovou spotřebu kalorií (od posledního resetování. Nebo od poslední výměny baterie). Rozsah: 0 až kcal Níže uvedena funkce se objeví pouze v případě, že jste ji aktivovali v režimu nastavení (pro měření tempa - frekvence šlapání budete potřebovat speciální sadu, která se prodává, jako volitelné příslušenství). CAD - kadence (obr. 33) Udává aktuální frekvenci šlapání v jednotkách rpm (otáčky za minutu). Rozsah: 0 až 250 rpm Ø - průměrná kadence (obr. 34) Podnabídka funkce kadence Udává průměrnou frekvenci šlapání do pedálů. Rozsah: 0 až 250 rpm. CICLO InZone - Filozofie a způsob použití CICLO InZone je řešením pro co nejlepší personalizaci Vaší tréninkové praxe. Pomocí funkce CICLO InZone lze vypočítat optimální tréninkovou hranici na základě Vašich osobních dat a Vaši klidové tepové frekvence. CICLO InZone je ideálním řešením pro osobní trénink, během kterého zároveň sledujete činnost svého srdce, a to v jakémkoli odvětví sportu, od běhu pro zdraví a přespolního běhu po cestní a dráhovou cyklistiku. Zlepšujete svoji kondici? Hubnete? Sportujte a zároveň neustále sledujte své zdraví. Každý si během svého tréninku nachází ten správný vlastní cíl, který chce sledovat. Ale jak správně trénovat, abyste dosáhli svých cílů tím nejúčinnějším způsobem? Jak během tréninku nalézt tu správnou intenzitu úsilí? CICLO InZone je tou optimální ZÓNOU pro výkon, odolnost a úbytek na váze. Co CICLO InZone dělá? CICLO InZone vypočítává optimální tréninkový rozsah pro získání síly, odolnosti a úbytku na váze. Hodnoty se u různých osob liší a nabízí účinnou tréninkovou podporu - to znamená zůstávat stále mezi 70% až 85% maximální tepové frekvence. (Při posuzování skutečné tepové frekvence v klidu a při tréninku berte do úvahy toleranci ± 5%.) Na základě shromážděných osobních údajů se můžete s pomocí CICLO InZone podívat na téma spalování tuku v tom "správném světle", když méně je někdy více a naopak. MAX - maximální kadence (obr. 35) Podnabídka funkce CAD - kadence Udává maximální dosaženou frekvenci šlapání d pedálů. Rozsah: 0 až 250 rpm

7 Výměna baterie CM 4.4A: Pomocí mince otevřete kryt baterie (odšroubujte jej doleva). Vložte baterii typu CR2032 (použijte prosím baterii s hladkou minusovou stranou) tak, aby kladný pól směroval nahoru. Uzavřete kryt baterie a dejte pozor, abyste jej nepřekroutili. Po vložení baterie se na displeji zobrazí normální režim. Pokud se na displeji nezobrazí vůbec nic, nebo jenom nesrozumitelné znaky, stiskněte pomocí pera, nebo podobného předmětu, tlačítko AC na zadní straně počítače. Upozornění: vymažou se tím všechny hodnoty a celé nastavení. (Baterii ve volitelném hrudním pásu vyměňte stejným způsobem.) Vysílač: Pomocí mince otevřete kryt baterie v horní části vysílače (odšroubujte jej doleva), vyjměte starou baterii a vložte novou 12 V baterii typu 23 A (kladným pólem směrem nahoru). Uzavřete kryt baterie a dejte pozor, abyste jej nepřekroutili. Řešení problémů Chybné, nebo žádné zobrazení Zkontrolujte, jestli je baterie vložena správně, nebo baterii vyměňte (Pozor: odstraněním baterie vymažete všechna nastavení a hodnoty v CM 4.4A). Stiskněte tlačítko AC na zadní straně počítače. Nezobrazuje se rychlost Zkontrolujte, jestli je správně nainstalován snímač kola. Zkontrolujte polohu magnetu na špici kola (max. 3 mm vzdálenost od snímače na kole). Ubezpečte se, že CM 4.4A je správně uložen v držáku. Zkontrolujte obvod kola. Rychlost je příliš vysoká, nebo nízká Zkontrolujte obvod kola. Zkontrolujte, jestli používáte míle, nebo kilometry. Manipulace s bateriemi a akumulátory Záruka Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Na bezdrátový cyklocomputer CicloSport CM 4.4A poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Nesprávné zobrazení nadmořské výšky Zkontrolujte nastavení domácí nadmořské výšky (základní nastavení). Mohlo být nastaveno nesprávně. V důsledku změny počasí došlo ke změně tlaku vzduchu (opravte nastavení aktuální nadmořské výšky). Nezobrazuje se tepová frekvence, nebo jsou zobrazované hodnoty nesprávné, nebo nestabilní Ujistěte se, že bylo v režimu nastavení zapnuto měření tepové frekvence. Zkontrolujte hrudní pás s vysílačem (baterii). Pokožka je příliš suchá, nebo studená. Vzdálenost mezi CM 4.4A a vysílačem v hrudním pásu je příliš velká (max. 60 cm). Nezobrazuje se frekvence šlapání do pedálů, nebo jsou zobrazované hodnoty nesprávné, nebo nestabilní Zkontrolujte, jestli bylo v režimu nastavení zapnuto měření tempa. Zkontrolujte správnou instalaci snímače a magnetu. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/6/2014
