1 D.1.1.A TECHNICKÁ ZPRÁVA Revitalizace panelvéh dmu v ulici Mikulva , Praha 4 Odpvědný prjektant: Ing. Radek Nvák. Hlavní inženýr prjektu: Ing. Arch Zdeněk Parduba. Prfirevit s.r.., Ivana Olbrachta 2591, Kladn IČ: , DIČ:CZ

2 OBSAH: 1 Ppis stavby a Výčet a závěry stavebně-technickéh průzkumu bjektu b Specifikace bjektu c Základní ppis jedntlivých dtčených knstrukcí c.1 Základvé knstrukce c.1.1 Obvdvý plášť c.1.2 Výplně tvrů c.1.3 Vstupní části c.1.4 Venkvní prstry c.1.5 Ldžie c.1.6 Střecha c.1.7 Rzvdy instalací Stavební řešení a Nedstatky tepelně-technických vlastnstí b Knstrukční a materiálvé řešení c Technické řešení zateplení fasády c.1 Princip řešení c.2 Specifikace pužitých materiálů c.2.1 Tepelná izlace c.2.2 Ktvy c.2.3 Pvrchvá úprava zateplvacíh systému c.3 Tepelně technický návrh a psuzení bvdvéh pláště c.4 Technlgický pstup prvádění zateplvacíh systému c.4.1 Pracvní pdmínky a připravenst stavby c Příprava pdkladu c Pstup mntáže ETICS c Zalžení systému a sklvých lišt c Lepení izlačních desek c Ktvení hmždinkami c Ktvení nárží c Ochrana rhů bjektu, ken atd c Připjvací spáry c Celplšné vyztužení ETICS c Penetrační nátěr c Prvádění vrchní ušlechtilé mítky c Kntrla kvality c.5 Klempířské knstrukce c.6 Izlace prti vdě c.7 Sanace ldžií c.7.1 Oprava knstrukce zábradlí c.7.2 Sanace ldživé desky c.7.3 Knstrukce pdlahy c.7.4 Zasklení ldžií c Příslušenství bytů (sušáky, žaluzie apd.) c.8 Hrmsvd c.9 Venkvní plchy a kmunikace c.10 Regulace tpné sustavy Pdklady Závěr Přílhy Technická zpráva Mikulva , Praha 4 Strana 2 (celkem 31)

3 Objekt: Revitalizace panelvéh dmu v ulici Mikulva v Praze 4 Investr: Název: Splečenství vlastníků Mikulva Se sídlem: Mikulva 1576/16, Chdv, Praha 4 IČ: Kntaktní sba: Vladimír Kubvý místpředseda výbru SVJ Ddavatel: Bude vybrán na základě výběrvéh řízení. Prjektant: Hlavní inženýr prjektu: Ing. Arch. Zdeněk Parduba autrizvaný inženýr v bru pzemní stavby Čísl autrizvané sby: Kntaktní adresa: PROFIREVIT s.r.., Ivana Olbrachta 2591, Kladn Odpvědný prjektant: Ing. Petr Nvák (tel: ) Prjektval: Martin Suchý (tel: ) Pužité zkratky ETICS TUV UT EPS MW XPS TI HI PD VZT ŠD Vnější kntaktní zateplvací systémy Teplá užitkvá vda Ústřední tpení Expandvaný plystyren - Minerální vata Extrudvaný plystyren Tepelná izlace Hydrizlace - Prjektvá dkumentace - Vzduchtechnika - Štěrk drcený Technická zpráva Mikulva , Praha 4 Strana 3 (celkem 31)

4 1 Ppis stavby 1.a Výčet a závěry stavebně-technickéh průzkumu bjektu Prhlídka bjektu prběhla dne , byla při ní přízena ftdkumentace budvy, prhlédnuty knstrukce bvdvých stěn, střešní knstrukce, detaily, splečné prstry a klí bjektu. 1.b Specifikace bjektu Řešený panelvý dům se nachází v ulici Mikulva v Praze 4, místní části Chdv, kde byl pstaven panelvu technlgií knstrukčním systémem Larsen-Nielsen, jak sučást bytnéh subru. Řešenu část tvří dva dilatační celky se čtyřmi sekcemi řadvéh dmu. Klaudace prběhla v druhé plvině sedmdesátých let. Objekt má v řešené části 8 nadzemních bytných pdlaží a 1 technické pdlaží, které je částečně zasazen nad klní terén. Sekce je přístupná vstupními dveřmi z bu průčelí dmu. Za "hlavní" průčelí je pvažván d ulice Mikulva. Jedná se příčný stěnvý knstrukční nsný systém s svým mdulem 3,6 m a 2,4 m. Celkvá šířka řadvé budvy je 14,06 m,(měřen v úrvni typických pdlaží včetně ldžií). Knstrukční výška typických pdlaží je 2,80 m. Strpní panely jsu tl. 160 mm. Schdiště je prveden jak dvjramenné typvé situvané d kmunikačních prstr dmu. Přirzené světlení schdiště je řešen kny na mezipdestách. Stěnvé nsné panely jsu železbetnvé v tl. 150 mm, bvdvý plášť tvří kmpletizvané dílce v tl. 210 mm, štítvé v tl. 260 mm. Bční ldživé stěny tvří sendvičvé panely z nsnéh panelu tl. 100 mm s tepelnu izlací pěnvým plystyrenem tl. 50mm a krycí železbetnvé vrstvy tl. 60 mm. Čelní ldživé stěny jsu tvřeny sendvičvými panelu shdné knstrukce jak průčelní panel. Zastřešení je řešen jednplášťvu plchu střechu V minulých letech byla prvedena nvá pvlakvá krytina z m PVC flie včetně ddatečné tepelné izlace v tl. 80 mm. Otvrvé výplně byly v minulsti nahrazeny nvými kny s plastvým rámem a zasklením izlačním dvjsklem Vyjma ken a dveří střešní nástavby která jsu půvdní celvé knstrukce s jednduchým zasklením. Vstupní prtály d bjektu jsu prvedeny hliníkvé knstrukce ze zasklením bezpečnstním dvjsklem. Celkem je v bjektu 89 bytvých jedntek. Dříve prvedené pravy V průběhu pužívání budvy byly prvedeny následující dílčí úpravy: 1. Výměna půvdních dřevěných dveří a ken v bytech a splečných prstrech za nvé plastvé 2. Nvé hliníkvé vstupní prtály 3. Nvé prvedení vstupní pdesty a vstupníh schdiště na bu průčelích dmu (cca v rce 2006) 4. Nvá krytina střechy z m PVC flie včetně tepelné izlace v tl. 80 mm 5. Rzvd teplé a studené vdy ve splečných částech dmu za plastvé ptrubí Technická zpráva Mikulva , Praha 4 Strana 4 (celkem 31)

5 1.c Základní ppis jedntlivých dtčených knstrukcí Návrhy řešení jsu uvedeny pr jedntlivé části v příslušných dstavcích suhrnné technické zprávy. 1.c.1 Základvé knstrukce Ppis knstrukce Základvé knstrukce jsu dle pdkladů železbetnvé mnlitické a t jak železbetnvé základvé patky, tak základvé pasy z betnu. Základvé pasy jsu prvedeny ze železbetnu B Pd pasy je prveden pdkladní betn z prstéh betnu B 135. Spdní vda se v místě zalžení základvými pasy nevyskytuje. Skladba hydrizlace pd úrvní upravenéh terénu: 1. Penetrační nátěr asfaltvý 2. Hrký asfaltvý nátěr 3. 1x IPA A 500 H 4. Hrký asfaltvý nátěr 5. 1x IPA A 500 H 6. Hrký asfaltvý nátěr Průzkum zalžení prveden nebyl, nebť přitížení základvé spáry vlivem zateplení pvažujeme u tht typu stavby za zanedbatelné. Pruchy na knstrukci Vzhledem k tmu, že nebyl mžn prvést pdrbný průzkum vdrvné hydrizlace a základvých knstrukcí pd terénem bjektu, nelze tedy určit všechny případné pruchy na knstrukci. Svislá hydrizlace není dstatečně vytažena nad úrveň UT kapvéh chdníku. V sučasné dbě nejsu v technickém pdlaží zaznamenány prjevy vlhksti, které by napvěděly více stavu hydrizlace. Obrázek č.1. : (Stav sklvé části bjektu) Technická zpráva Mikulva , Praha 4 Strana 5 (celkem 31)

6 1.c.1.1 Obvdvý plášť Ppis knstrukce Jedná se příčný nsný systém, se základním svým mdulem 6,0 m. Obvdvý plášť v nadzemních pdlažích je prveden ze sendvičvých železbetnvých panelů. Tlušťka bvdvéh panelu je: Průčelní panely 210 mm Štítvé panely 260 mm Bční ldživé panely 210 a 150 mm Vnitřní nsné stěny 190 mm Obvdvá stěna výtahvé šachty 260 mm Stávající skladby svislých bvdvých pláštů: A. (2.4.) Průčelní panely: Vnitřní malba Vnitřní mítka 5 mm Železbetn 100 mm Pěnvý plystyren 50 mm Železbetn 60 mm Celkem tl. panelu 210 mm B. (2.5.) Štítvé panely: Malba Vnitřní mítka 5 mm Železbetn 150 mm Pěnvý plystyren 50 mm Železbetn 60 mm Celkem tl. panelu 260 mm C. (2.6.) Obvdvé stěny střešní nástavby Malba Vnitřní mítka 5 mm Železbetn 150 mm Pěnvý plystyren 50 mm Železbetn 60 mm Celkem tl. zdiva 260 mm Technická zpráva Mikulva , Praha 4 Strana 6 (celkem 31)

7 D. (2.7.) Schdišťvé stěny v TP nad terénem Malba Vnitřní mítka 20 mm Zdiv CDm 375 mm Lignpr 35 mm Vnější mítka 20 mm Celkem tl. zdiva 375 mm E. (2.8.) Schdišťvé stěny v TP pd terénem Malba Vnitřní mítka 20 mm Zdiv CDm 375 mm Hydrizlace 2,5 mm Celkem tl. zdiva 375 mm F. (2.9.) Vnitřní stěny d TP Malba Vnitřní mítka 20 mm Železbetn 240 mm Vnitřní mítka 5 mm Celkem tl. zdiva 240 mm G. (2.10.) Pdlaha na terénu Ptěr cementvý 30 mm Betnvá mazanina 50 mm Hydrizlace 2,5 mm Pvrchvá úprava panelu je prvedena vymývaným kamínkem. Na bvdvém panelu v úrvni sklu byl aplikván fasádní nátěr. Tent nátěr musí být před realizací etics dstraněn či zdrsněn, tak aby nedcházel k dtržení lepidla d pdkladu. Spje bvdvých panelů jsu vyplněny ucpávku a zatěsněny PUR tmelem. Sučinitele prstupu tepla (U) pr bvdvé stěnvé panely jsu stanveny dle ČSN (2011) v průkazu energetické nárčnsti budvy. Pžadvané hdnty ČSN nejsu splněny, tzn. Obvdvý plášť, je z hlediska pžadvanéh sučinitele prstupu tepla zcela nevyhvující. Pruchy na knstrukci Těsnění spár mezi jedntlivými panely bvdvéh pláště je lkálně degradván a může dcházet k zatékání d vnitřních prstr. Vizuelní prhlídku nebyl zaznamenán výraznější pškzení panelů. Případné prušení krytí výztuže bvdvých panelů a jejich styků bude řešen p pstavení lešení a pdrbném průzkumu fasády. Technická zpráva Mikulva , Praha 4 Strana 7 (celkem 31)

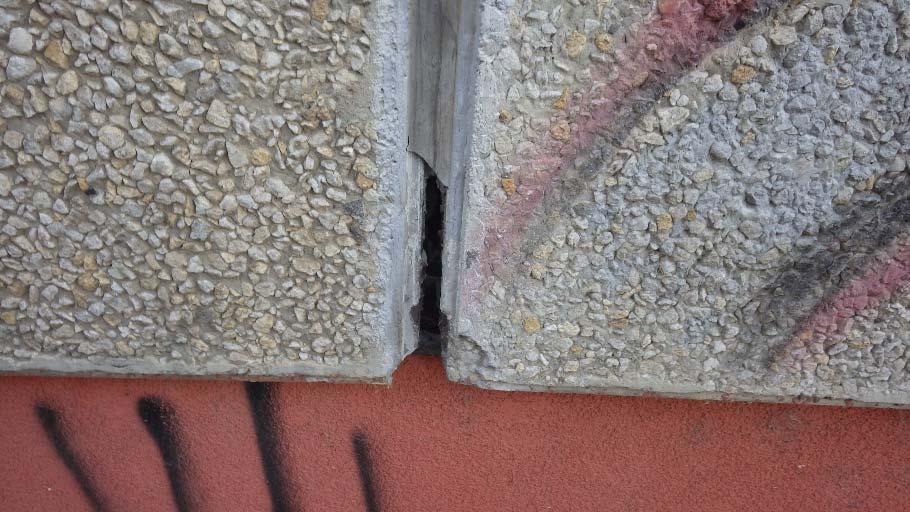

8 Tepelná prstupnst tepla bvdvými panely vyhdncená PENB je v prvnání s mezními hdntami, které uvádí ČSN nevyhvující. Obrázek č.2. : (Pškzené těsnění spar panelů) 1.c.1.2 Výplně tvrů Ppis knstrukce Stávající tvrvé výplně d bytů a splečných prstr jsu tvřeny plastvými kny s termizlačním dvjsklem (4-16-4). Ve střešních nástavbách dmu zůstala sazena půvdní celvá kna a dveře. Pruchy na knstrukci Stav stávajících výplní kenních tvrů v bytech a splečných prstrech, které byly vyměněny za plastvé je vyhvující. Stav půvdních celvých výplní d střešní nástavby je nevyhvující. Degradvanými a netěsnými rámy může také dcházet k zatékání a následný vznik plísní ve vnitřních prstrech. 1.c.1.3 Vstupní části Ppis knstrukce Přístup d bjektu je d každé sekce zajištěn hliníkvými dveřmi s výplní z bezpečnstníh skla na bu průčelích bjektu. V rce 2006 byly prvedeny nvé vstupní schdiště včetně pdest. Tyt prvky jsu prvedeny jak celvé ze svařvaných rámů z cel. prfilů I 160 s pú. ze žárvéh zinku. Nad vstupy je prvedena stříška s výplní z drátskla. Stříška je dvdněna pmcí žlabů a svdů. V knstrukci prtálu na severním průčelí je sazen zvnkvé tabl. Dpisní schránky jsu prvedeny v zádveří vstupu. Pruchy na knstrukci Stávající hliníkvé prtály jsu vyhvující jak z tepelně-technickéh, tak z estetickéh hlediska. Není uvažván s reknstrukcí vstupních prtálů. Technická zpráva Mikulva , Praha 4 Strana 8 (celkem 31)

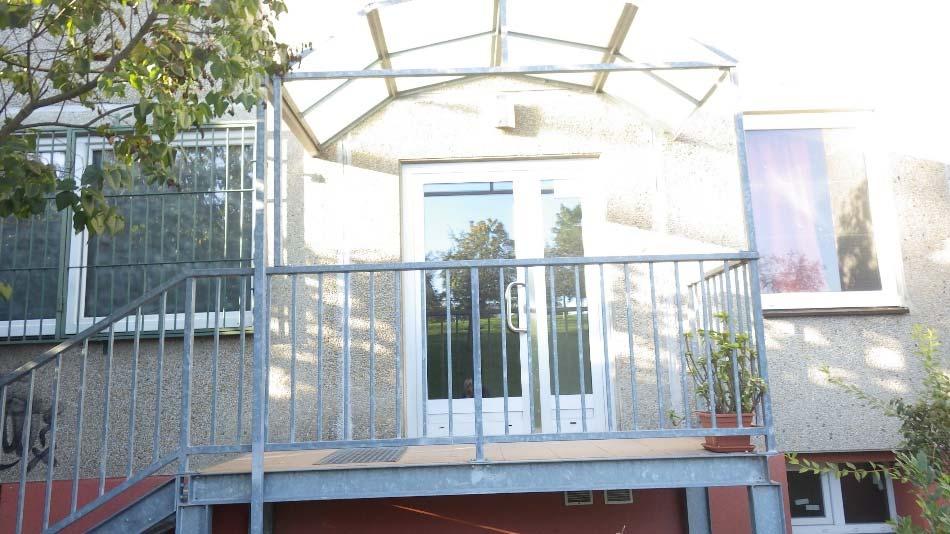

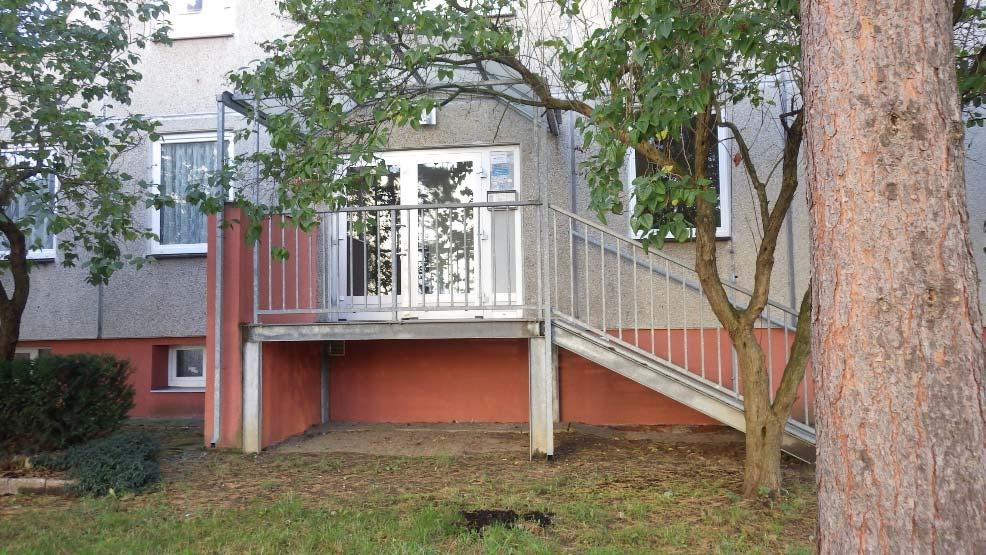

9 Obrázek č.3 : (Vstup na severním průčelí bjektu) Obrázek č.4 : (Vstup na jižním průčelí bjektu) 1.c.1.4 Venkvní prstry Ppis knstrukce Okapvý chdník klem bjektu je prveden z betnvých dlaždic bez uknčení brubu. Kmunikace k bjektu je řešena jak asfaltvá. Pruchy na knstrukci Stav stávajícíh kapvéh chdníku vykazuje nedstatky ve spádvých pměrech a celistvsti. Dchází k prrůstání bilgických kultur. Stávající kapvý chdník bude dstraněn a p zateplení fasád bude prveden chdník nvý, za pužití nvé betnvé dlažby, která bude sazena d linie ze zahradních brub. Technická zpráva Mikulva , Praha 4 Strana 9 (celkem 31)

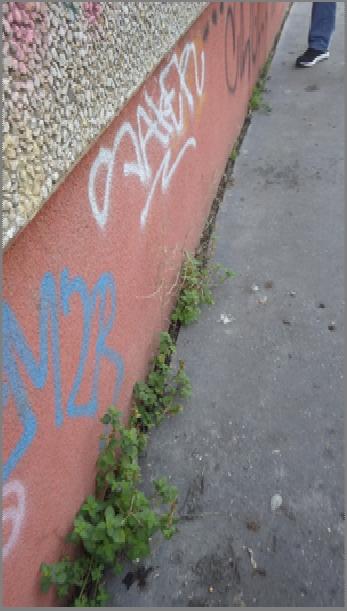

10 Obrázek č.5. : (Stávající kapvý chdník klem bjektu) 1.c.1.5 Ldžie Ppis knstrukce Ldžie jsu prvedeny jak železbetnvé vnitřní délky 3,45 m a šířky 1,57 m. Pvrch ldživé desky je prveden keramicku dlažbu či případně jinu finální úpravu prvedenu individuálně nájemníky (linleum, hlazený betn ). Stávající ldživé zábradlí je prveden z celvých prfilů a členěn na dvě ple s tyčvu výplní a výplní z drátskla. Zábradlí je ktven d bčních ldživých panelů. Odtk vdy z pdlahy ldžií je řešen pmcí dkapvé dlaždice. Pruchy na knstrukci Čílka ldživých desek a jejich spdní strana jsu lkálně pškzena d stékající vdy přes hranu desky, případně již pškzenu hydrizlační vrstvu se dstane vda d knstrukce ldživé desky a způsbí další pškzení. Případné statické pškzení ldživých desek bude určen za účasti statika při prhlídce p pstavení lešení. Před zakrytím knstrukcí zateplvacím systémem (p pstavení lešení) bude nutn také prvést kntrlu styků, aby byl mžn s určitstí případné statické pškzení lkalizvat a pravit. Půvdní celvá zábradlí v jedntlivých ldžiích v bytech jsu lkálně zkrdvána a není pravidelně prváděna bnva nátěrů. Tyt zábradlí budu dstraněna a nahrazena nvými hliníkvými bezúdržbvými certifikvanými výrbky. Sumář regeneračních patření ldžií - sanace pdlahy ldžií - prvedení nášlapných vrstev a vdrvné hydrizlace - zateplení pdlah, čílek a pdhledů, vyrvnání pvrchu Technická zpráva Mikulva , Praha 4 Strana 10 (celkem 31)

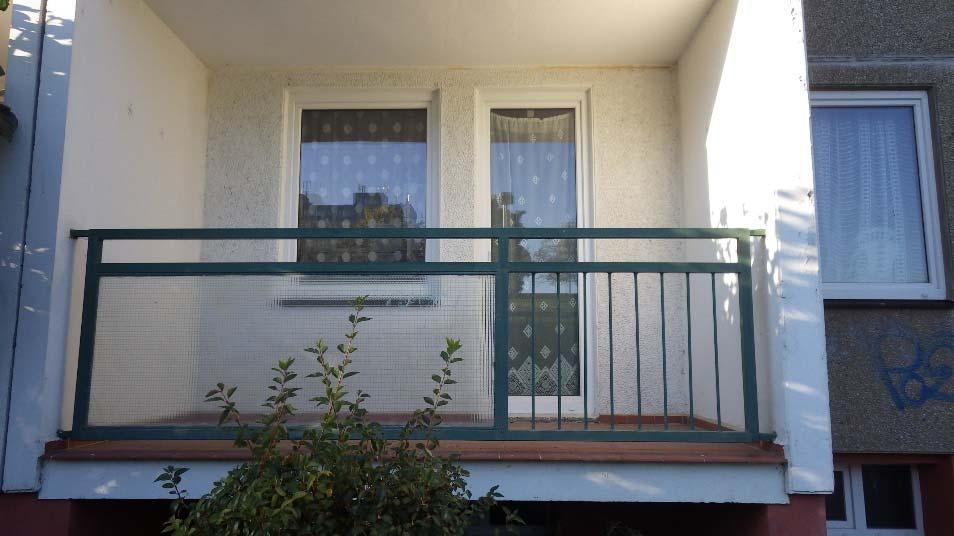

11 - náhrada stávajících celvých zábradlí za nvá hliníkvá - sazení nvéh zasklení ldžií - sazení nvých mříží na ldžích - sazení sušáků na prádl Obrázek č.6. : (Půvdní celvé zábradlí ldžií) Obrázek č.7. : (Parapet ldživých dveří) 1.c.1.6 Střecha Ppis knstrukce Střecha je prvedena jak plchá jednplášťvá s půvdní tepelnu izlací z desek Ligns a KSD v tl.35 a 50 mm. Plášť je tvřen žb. strpními panely tl. 160 mm. Půvdní asfaltvá krytina střechy byla v minulých letech nahrazena nvu krytinu z mpvc flie a ddatečnéh zateplení v tl. 80 mm. Odvd vdy ze střechy je řešen vnitřním dtkem. Oplechvání atiky je prveden pplastvaným pz. plechem. Střešní nástavba je zastřešena jednplášťvu plchu Technická zpráva Mikulva , Praha 4 Strana 11 (celkem 31)

12 střechu s krytinu z mpvc flie bez tepelné izlace. Odvd ze střechy je prveden přes kapnici na hlavní plchu střešní knstrukce. Vstup na střechu je zajištěn celvými dveřmi ve střešní nástavbě. Skladba střechy byla převzata z předané dkumentace a nebyla prvěřena sndami. H. (2.2.) Skladba střešníh pláště Omítka vnitřní 5 mm Strpní železbetnvý dutinvý panel 155 mm Cementvý ptěr 15 mm Falbit 3,4 mm Keramzitbetn 327,5 mm Desky Ligns 35 mm KSD desky 50 mm Hydrizlace 10 mm Pěnvý plystyren 80 mm Flivá krytina mpvc 2 mm I. (2.3.) Skladba střešníh pláště výtahvé šachty: Omítka vnitřní 5 mm Strpní železbetnvý dutinvý panel 155 mm Plystyren 50 mm Betnvá mazanina 90 mm Flivá krytina mpvc 2 mm Pruchy na knstrukci Pří prhlídce nebyly zaznamenány pruchy na pvlakvé krytině střechy. Dle infrmací d investra nedchází k zatékání d bytů pd střešním pláštěm. Přestže v minulsti dšl k zateplení střechy ddatečnu tepelnu izlací, je stav střešníh suvrství s hledem na pžadavky ČSN /2 Z1 z rku 2011 (Tepelná chrana budv) nevyhvující. Z eknmických důvdů není však uvažván se zateplením střešníh pláště. Případné přidání další tepelné izlace bude prveden v další fázi p džití hydrizlační fólie. Technická zpráva Mikulva , Praha 4 Strana 12 (celkem 31)

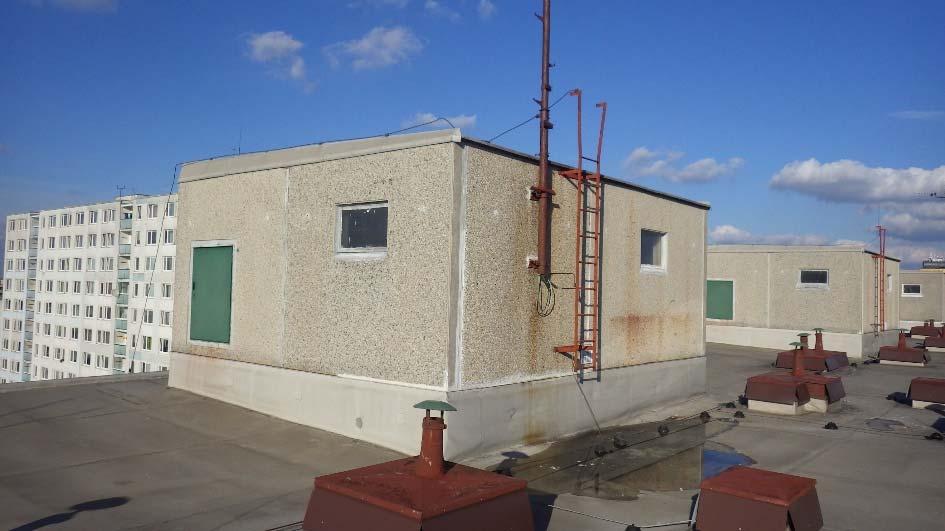

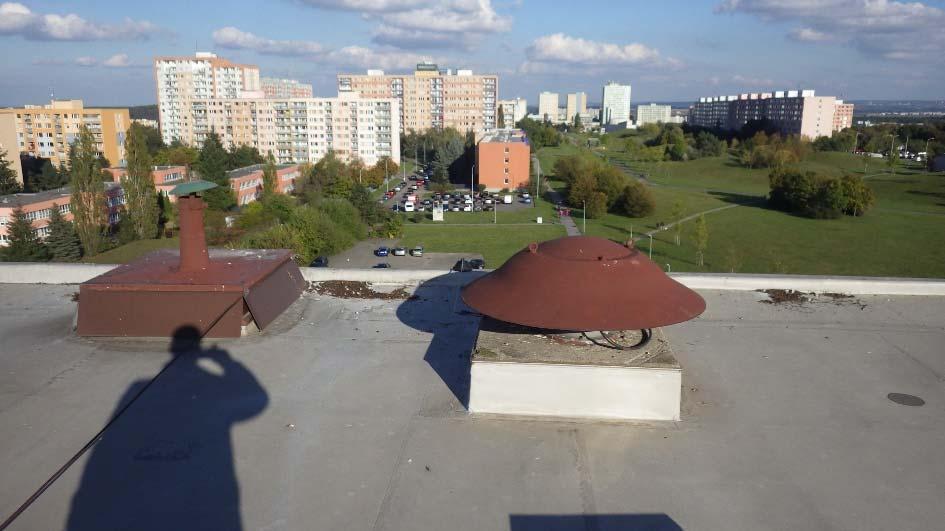

13 Obrázek č.8. : ( Plchá střecha bjektu) Obrázek č.9. : ( Stávající VZT prvky na střeše) 1.c.1.7 Rzvdy instalací Ústřední tpení a příprava TUV Vytápění a hřev TUV je v bjektu centrálně z předávací stanice, která je umístěna v bjektu. Sustava rzvdů tpné vdy je dvutrubkvá vertikální. Izlace rzvdnéh tpnéh ptrubí, i ptrubí samtné je v technickém pdlaží bjektu p reknstrukci z plastvých trub. Otpná tělesa jsu litinvá. Tepltní spád 90/70 C. Sustava není zónvána. Na tělesech jsu sazeny termstatické ventily. V bytvých jádrech jsu na ptrubí sazeny vdměry pr dečet sptřeby TUV. Hrmsvd Jímací sustava je půvdní, vdrvné vedení na střeše je uchycen d pdkladních pdlžek. Svislý svd je veden pmcí ktev p fasádě. Hrmsvdná chrana bjektu je pravidelně revidvána. Z důvdu plánvanéh zateplení fasád bude nutné prvést nvé svdy včetně ktvení přes zateplení. Technická zpráva Mikulva , Praha 4 Strana 13 (celkem 31)

14 Elektrinstalace a slabprud Vedení elektrinstalací a světelných rzvdů ve splečných prstrech jsu půvdní. Elektricku energií jsu zásbvány dmácnsti, světlení splečných prstr. Osvětlení dpvídá nrmám a předpisům platným v dbě prvádění výstavby. Pžární hydranty a větrání Prbíhají revize pžárních hydrantů a hasicích přístrjů v pravidelných intervalech. Schdišťvý prstr tvřící únikvu cestu je dvětráván kny v jedntlivých pdlažích. Kanalizace Kanalizační dpadní ptrubí je prveden z litinvých trub. Odvětrání je prveden nad úrveň plché střechy. Stav dpadníh ptrubí je dpvídající svému stáří. 0dvětrání Odvětrání z kuchyní, kupelen a WC je řešen axiálními ventilátry v každé bytvé jedntce a dvdem nad střešní rvinu. 2 Stavební řešení 2.a Nedstatky tepelně-technických vlastnstí V největší míře se na nedstatky užitných (tepelně-technických) vlastnstí prjevují u svisléh bvdvéh pláště. Výplně tvrů v bytech a splečných prstrech, které byly v minulsti vyměněny, splňují pdmínky ČSN :2 (2011) - tepelná chrana budv a t jak kvalitu pužitých materiálů a technlgií, cca Uw = 1,3 W/m2K půvdní celvé výplně d střešní nástavby nesplňují pžadavky ČSN (2011) a musí být před realizací ETICS vyměněny. Svislý bvdvý plášť nemá pžadvaný sučinitel prstupu tepla, cž má za následek nízku dtykvu tepltu a v nejprblematičtějších místech (kuty, rhy, místa s výskytem tepelných mstů) mžnst vzniku míst, kde se začne srážet vdní pára a následně vznik plísní. Ldžie jsu vlivem půsbení klimatických cyklů lkálně pškzeny. Bude prvedena sanace pvrchu pdlahy ldžie se zateplením. Stávající celvá zábradlí budu nahrazeny nvým zábradlím z hliníkvých prfilů. Plchá střecha byla v minulsti zateplena a prvedena nvá krytina z mpvc flie. V rámci revitalizačních krků není uvažván s reknstrukcí střešníh pláště. 2.b Knstrukční a materiálvé řešení Prjektvá dkumentace je zpracvána pr prvedení vnějšíh kntaktníh zateplvacíh systému (ETICS) fasády včetně zateplení střešníh pláště v rzsahu upřesněnéh na základě jednání se zástupci investra, kmpletní reknstrukci ldžií a nutných návazných prací s hledem na pžadavky nrem a právních předpisů. Fasáda bude zateplena kntaktním zateplvacím systémem, který bude certifikvaný dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Technická zpráva Mikulva , Praha 4 Strana 14 (celkem 31)

15 Pdrbná specifikace zadání: Příprava pdkladu včetně dstranění půvdní nesudržné pvrchvé úpravy Odstranění neb zdrsnění stávajícíh fasádníh nátěru v úrvni sklu Zateplení průčelních a štítvých panelů bjektu prvést kntaktním zateplvacím systémem EPS 70 F v tl.160 mm ( desky minerální vaty v pžárních pásech) Stěny ldžií prvést v následujících tlušťkách tepelné izlace: průčelí ldžií navazující na vytápěný prstr zateplit z šedéh EPS v tl. 120 mm zateplení strpu ldžií z MW v tl. 50 mm bky ldžií nenavazující na vytápěný prstr z EPS 70 F v tl. 50 mm pdlaha ldžií zateplit EPS 100 S tl. 30 mm čílk ldžií zateplit z XPS v tl. 100 mm žiletky ldžií zateplit z EPS 70 F (MW u svisléh vedení hrmsvdu) v tl. 30 mm drvnání dskku čílek ldžií Prvedení nvé Hi vrstvy pdlah ldžií včetně pvrchvé úpravy keramicku dlažbu Prvedení nvéh hliníkvéh zábradlí na ldžiích v bytech s výplní z mléčnéh bezpečnstníh skla. Pvrchvá úprava lak dle dstínu RAL. Ddávka a mntáž nvéh zasklení ldžií Zateplení sklvé části průčelí a štítů sklvými deskami nenasákavéh plystyrenu EPS v tl. 140 mm (variantně XPS). ETICS zalžit v úrvni terénu. 500 mm pd terénem izlvat teplený mst izlantem z nenasákavéh EPS v tl. 100 mm pd upraveným terénem. Pvrchvá úprava sklvu mzaikvu mítku d výšky dskku izlantů. Okenní parapety zateplit kntaktním zateplvacím systémem z EPS (XPS) tlušťky minimálně 20 mm, stění a nadpraží zateplit dle prstrvých mžnstí již sazených výplní tepelnu izlací z desek EPS 70 F v 40 mm. V případě, že se nevejde na rám izlace v tl. min 40 mm nutn pužít izlace EPS Greywall tl. min 20mm. Uknčení zateplení u atiky prveden Al pdatikvu lemvku (viz. kniha detailů) Zateplení bvdvéh pláště stření nástavby prvést z EPS 70 F tl. 100 mm. Uknčení u střechy pdatikvu lemvku. Vyzdívka části půvdních celvých ken d strjvny výtahu z tvárnic Ytng tl. 250 mm + štukvá mítka s mlabu Výměna půvdních celvých ken d střešní nástavby dmu za plastvé U w,max = 1,2 W/m 2 K. Výměna celvých dveří d střešní nástavby za plastvé U d,max = 1,6 W/m 2 K Klempířské prvky prvést ze systémvéh pzinkvéh plechu s pvrchvu úpravu (např. Lindab) Přelžení stávajícíh celvých mříží před kny v I.NP Nvá knstrukce kapvéh chdníku z betnvých dlaždic d linie zahradních brubníků. Přelžení svisléh vedení hrmsvdů (ktvy + nvá lana). 2.c Technické řešení zateplení fasády 2.c.1 Princip řešení Prjekt řešení ETICS vychází z dříve prvedených jednání mezi zástupci investra a prjektanta s ptimalizací Technická zpráva Mikulva , Praha 4 Strana 15 (celkem 31)

16 dle pžadavků ČSN tepelná technika. Před zapčetím lepení desek nutn pdklad čistit tlakvu vdu, dstranit zvětralé či jinak pškzené části fasád a patřit penetračním pdkladním nátěrem. Budu demntvány mříže a zasklení ldžií, dále veškeré prvky ddatečně připevněné na fasádu bjektu (satelity, antény, předkenní žaluzie atd..) Prvedení ETICS je uvažván z lešení. Pdklad pr prvedení ETICS bude řádně překntrlván, degradvané části pvrchu mítky tlučeny a praveny sanačními materiály na betnvé knstrukce. Pkud se p pstavení lešení a prvedení kntrly stavu pdkladu na betnvých knstrukcích bjeví další místa s prušením krycí vrstvy armatur, nutn tat místa sanvat speciálními maltami a t následvně: Pvrch armatur zbavit zvětralých částí knstrukce Prvést kntrlu stavu armatury, v případě pškzení celistvsti armatury prvést ddatečné vyztužení prvku vlžením další armatury třídy R a zaplnit sanačními maltami Pvrch armatury čistit a prvést šetřující vrstvu (např. systémy Caparl Capatect ) Dplnit betnvu vrstvu (jemnu neb hrubu vysprávkvu maltu dle hlubky pškzení) Drvnat pvrch pškzenéh místa s klním zdivem (jemnu neb hrubu vysprávkvu maltu např. např. systémy Caparl Capatect). Před zapčetím lepení desek je dále nutn prvést následující úkny: Kntrla sudržnsti a únsnsti pdkladu, případné nesudržné části dstranit a nahradit sanační maltu. Prvedení dtrhvé a tahvé zkušky pr zjištění pevnsti pdkladní vrstvy Omytí fasády tlakvu vdu se sapnátem Zdrsnění stávajícíh fasádníh nátěru mnfas Penetrace pdkladu ETICS fasády v průčelích je navržen ze stabilizvanéh plystyrénu EPS 70 F bjemvé hmtnsti d 20 kg/m3. v tl. 160 mm (MW v pžárních pásech). Kntaktní zateplvací systém bude certifikvaný dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Stěny ldžií prvést v následujících tlušťkách tepelné izlace ze stabilizvanéh plystyrénu EPS 70 F bjemvé hmtnsti d 20 kg/m3, v pžárních pásech desky minerální vaty: průčelí ldžií navazující na vytápěný prstr zateplit z šedéh EPS v tl. 120 mm zateplení strpu ldžií z MW v tl. 50 mm bky ldžií nenavazující na vytápěný prstr z EPS 70 F v tl. 50 mm pdlaha ldžií zateplit EPS 100 S tl. 30 mm čílk ldžií zateplit z XPS v tl. 100 mm žiletky ldžií zateplit z EPS 70 F (MW u svisléh vedení hrmsvdu) v tl. 30 mm drvnání dskku čílek ldžií Prvedení nvé Hi vrstvy pdlah ldžií včetně pvrchvé úpravy keramicku dlažbu Prvedení nvéh hliníkvéh zábradlí na ldžiích v bytech s výplní z mléčnéh bezpečnstníh skla. Pvrchvá úprava lak dle dstínu RAL. Technická zpráva Mikulva , Praha 4 Strana 16 (celkem 31)

17 Ddávka a mntáž nvéh zasklení ldžií Pdrbně je zbrazen pužití tluštěk a materiálů tepelné izlace ve výkresvé části prjektvé dkumentace (schéma izlací). ETICS fasády v průčelích ldžií je navržen ze stabilizvanéh plystyrénu EPS Greywall bjemvé hmtnsti d 20 kg/m3. v tl. 120 mm. Při prvádění kntaktníh zateplvacíh systému v sklvé části bjektu se uvažuje pužít tepelnu izlaci ze sklvých desek tl. 140 mm z nenasákavéh plystyrenu. Náhradu za nenasákavý plystyrén prvést i na ldžiích a t vždy d výšky mm d knstrukce ldživé desky a při návaznsti zateplení se stříšku nad ldžiemi (vždy v příslušné tlušťce izlantu). Zateplení stění a nadpraží na ldžiích prvést v tl. 40 mm z desek EPS 70 F a z minerální vaty tak, aby byl viditelných 10 mm rámu kna. V případě, že se nevejde na rám izlace v tl. 40 mm nutn pžít izlant v tl. min 20mm - EPS šedý. Knstrukce zateplvacíh systému budu patřeny systémvými prvky (dilatační prfily, zakládací prfil, nadpraží tvrů patřit kmbi rhvu lištu s kapnicí a sítí, chrana rhů prvedena plastvu rhvu lištu se sítí). Dilatace mezi stěním a knstrukcí rámu kna prveden připjvací lištu. Předsazení nvéh parapetníh plechu před líc bvdvých zateplených panelů bude minimálně 35 mm a maximálně 50 mm. Pd parapetní plech je nutné zárveň vlžit desku tepelné izlace (z extrudvanéh plystyrénu (XPS)) min. tl. 20 mm. Klempířské knstrukce prvádět v suladu z ČSN Případné nervnsti pdkladu nutn srvnat v tepelně-izlační vrstvě. Daná tlušťka tepelnéh izlantu je stanvena vždy jak minimální. Vyrvnání nutn prvést vždy izlanty větších tluštěk, případně pdlepením a t vždy v suladu s technlgickým předpisem ddavatele ETICS. J. (2.4.) Průčelní panely: Vnitřní malba Vnitřní mítka 5 mm Železbetn 100 mm Pěnvý plystyren 50 mm Železbetn 60 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181)10 mm Tepelný izlant EPS 70 F (MW v pžárních pásech) 160 mm Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (např. Capatect Carbpr) 1,5 mm Technická zpráva Mikulva , Praha 4 Strana 17 (celkem 31)

18 K. Průčelí ldžií: Vnitřní malba Vnitřní mítka 5 mm Železbetn 100 mm Pěnvý plystyren 50 mm Železbetn 60 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181)10 mm Tepelný izlant EPS ŠEDÝ 120 mm Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (např. Capatect Carbpr) 1,5 mm L. (2.5.) Štítvé panely: Malba Vnitřní mítka 5 mm Železbetn 150 mm Pěnvý plystyren 50 mm Železbetn 60 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181) 10 mm Tepelný izlant EPS 70 F (MW v pžárních pásech) 160 mm Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (např. Capatect Carbpr) 1,5 mm M. (2.6.) Obvdvé stěny střešní nástavby Malba Vnitřní mítka 5 mm Železbetn 150 mm Pěnvý plystyren 50 mm Železbetn 60 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181) 10 mm Tepelný izlant EPS 70 F 100 mm Technická zpráva Mikulva , Praha 4 Strana 18 (celkem 31)

19 Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (např. Capatect Carbpr) 1,5 mm N. (2.7.) Schdišťvé stěny v TP nad terénem Malba Vnitřní mítka 20 mm Zdiv CDm 375 mm Vnější mítka 20 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181)10 mm Tepelný izlant EPS sklvé desky 140 mm Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm Penetrační nátěr (např. Capatect) Sklvá mzaikvá mítka (např.capastne) 2,0 mm O. (2.8.) Schdišťvé stěny v TP pd terénem Malba Vnitřní mítka 20 mm Zdiv CDm 375 mm Hydrizlace 2,5 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181)10 mm Tepelný izlant EPS sklvé desky 100 mm Hmždiny STR U Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina 2 mm!! Před samtným prvedením zateplvacíh systému je nutné prvést dtahvé a výtažné zkušky k věření únsnsti pdkladu a ktvení!! 2.c.2 Specifikace pužitých materiálů 2.c.2.1 Tepelná izlace Tepelná izlace na bjektu mim pžární pásy bude prvedena kntaktním zateplvacím systémem ze Technická zpráva Mikulva , Praha 4 Strana 19 (celkem 31)

20 samzhášivéh, bjemvě stabilizvanéh pěnvéh plystyrénu s značením EPS 70 F, který bude certifikvaný dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Výpčtvá hdnta sučinitele tepelné vdivsti tepelné izlace musí být maximálně λ = 0,040 W/(m.K). Tlušťka tepelné izlace pužité na fasádě je 160 mm, 100 mm, 50 mm, 40 mm, 30 mm, 20 mm(bez specifikace tluštěk pr vyrvnání). Tepelná izlace na průčelích ldžií navazující na vytápěný prstr bude prvedena kntaktním zateplvacím systémem ze samzhášivéh, bjemvě stabilizvanéh pěnvéh plystyrénu s grafitvu příměsí s značením EPS Greywall, který bude certifikvaný dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Výpčtvá hdnta sučinitele tepelné vdivsti tepelné izlace musí být maximálně λ = 0,033 W/(m.K). Tlušťka tepelné izlace pužité na fasádě je 120 mm, 20 mm bez specifikace tluštěk pr vyrvnání. Pr zateplení plch pžárních bude pužita tepelná izlace z minerálních vláken s pdélnu neb klmu rientací vláken, který bude certifikvaný dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Výpčtvá hdnta sučinitele tepelné vdivsti tepelné izlace musí být maximálně λ = 0,042 W/(m.K).Tlušťka tepelné izlace je 160 mm, 50 mm, 30 mm. Pr izlace sklu je pužit skvých desek z expandvanéh plystyrenu (variantně XPS) bjemvé hmtnsti 20 kg/m3 které budu certifikvany dle ETAG 004 a bude v kvalitativní třídě A dle cechu zateplvacích systémů. Výpčtvá hdnta sučinitele tepelné vdivsti tepelné izlace musí být maximálně λ = 0,035 W/(m.K). Tlušťka tepelné izlace pužité na bjektu je 140 mm, 100 mm, 50 mm (případně také 20 mm pr zateplení pd parapetní plech) 2.c.2.2 Ktvy Pr mechanické ktvení budu pužité šrubvací talířvé hmždinky s celvým trnem STR U v délkách 215 mm (izlant tl. 160 mm). Délky ktevních prvků je rientační. Skutečná délka bude závislá d stavu pdkladu při prvádění zkušek únsnsti pdkladní vrstvy před zahájením lepení izlačních desek. 2.c.2.3 Pvrchvá úprava zateplvacíh systému Vnější pvrchvu úpravu bude tvřit prbarvená siliknvá mítka Carbpr s uhlíkvými vlákny a zrnitsti 1,5 mm s HBV vyšším než 20. Bude chemicky nastavena prti hubám a plísním, vyztuženy skelnými vlákny. Bude bsahvat kameniv tříděné velikst. Omítka bude bsahvat siliknvu pryskyřici, cž bude dlžen technickým listem. Barevné řešení je sučástí výkresvé části dkumentace. Skl bjektu bude patřen sklvu (mzaikvu) mítku střední zrnitsti. Barevné řešení je sučástí výkresvé části dkumentace a bude předlžen místnímu dbru výstavby ke schválení. 2.c.3 Tepelně technický návrh a psuzení bvdvéh pláště Návrh skladby ETICS a psuzení navržených skladeb je prveden v PENB (viz seznam pdkladů). 2.c.4 Technlgický pstup prvádění zateplvacíh systému 2.c.4.1 Pracvní pdmínky a připravenst stavby Před zapčetím prvádění ETICS musí být známé pruch praveny, statikem z pstavenéh lešení zkntrlván stav půvdních knstrukcí, zejména stav styků mezi železbetnvými a zděnými knstrukcemi. Při kntrle a zjištění dalších pruch statik navrhne případné další sanační práce. Veškeré případné sanační práce stávajících knstrukcí dle návrhu statika musí být prvedeny před Technická zpráva Mikulva , Praha 4 Strana 20 (celkem 31)

21 realizací zateplvacíh systému. Před mntáží kntaktníh zateplvacíh systému je nutné, aby byly sazeny veškeré výplně tvrů a byly prvedeny rzvdy vedené pd fasádním systémem (rzvd digitální televize, internet, státní telefn, apd.). Veškeré předpisy prvádění a pužití jedntlivých materiálů ETICS stanvuje ddavatel (výrbce) ETICS. Minimální teplta pr prvádění bkladů tak i pr stěrkvé vrstvy včetně mítek je min. +5 C. Maximální teplta je udávána výrbcem vždy u příslušnéh materiálu. Zateplení nelze prvádět za silnéh větru, deště a v případě vyšších teplt. Za příméh slunečníh svitu je bezpdmínečně nutné prvádět chranu stavby stíněním (plachty, sítě apd.) Rzpracvaný bklad je nutné chránit před rychlým vyschnutím. Je prt vhdné zateplvanu fasádu v případě ptřeby zakrývat, případně též rzpracvané zateplení (výztužná vrstva, mítka) zvlhčvat vdu. 2.c Příprava pdkladu Prvedení čištění pdkladu (mechanicky, mytím tlakvu vdu) a v případě zjištění dalších již dříve nepjmenvaných závad bude přizván statik k psuzení stavu pškzených knstrukcí. Statik stanví případný další pstup sanace jedntlivých knstrukcí a pruch. Pdklad pr prvádění ETICS musí být čistý, suchý a nsný, s přídržnstí pvrchvé úpravy 0,08 MPa. Stav pdkladu se psuzuje vizuálně, pklepem, případně dtrhvými zkuškami. Případné nesudržné vrstvy, které by bránili spjení pdkladu s tmelem, se musí dstranit a pškzená místa vyspravit. Případně, pkud se na stávající fasádě vyskytují bilgická napadení, se prvede bicidní šetření pdkladu Trhlinky pvrchu, které statik neznačí k jinému jím předepsanému šetření je mžn překrýt bez zvláštní úpravy. Trhliny specifikvané ve statických patřeních je třeba sanvat Pdklad nesmí vykazvat vyšší nervnst než 1 cm na délku 2 m (měřen latí). V případě větších nervnstí je nutn pdklad vyrvnat jádrvu mítku, která musí vyzrát dle standardních pravidel (plcha nad 2 m 2 ). Demntáž hrmsvdné sustavy, která bude zabudvána d kntaktníh zateplvacíh systému. K vhdnsti půvdníh či typu a prfilu nvéh vedení pr zabudvání d ETICS se musí vyjádřit revizní technik. Veškeré rzvdy veducí pd mítku je nutné vyznačit tak, aby nedšl k jejich pškzení při ktvení systému. Pdklad musí být čistý dmaštěný a patřen penetračním nátěrem v příslušném ředění dle Technickéh listu příslušnéh materiálu. 2.c Pstup mntáže ETICS (rzhdující je technlgický pstup výrbce ) Pr dsažení c nejlepšíh výsledku zateplení a z důvdů uplatnění záruky se dpručuje pužít ucelený systém kntaktníh zateplení se vzájemně kmpatibilními vrstvami a výrbky d jednh ddavatele (výrbce). Technická zpráva Mikulva , Praha 4 Strana 21 (celkem 31)

22 2.c Zalžení systému a sklvých lišt Pr správné zalžení zateplvacíh systému je nutné si nejprve vyznačit úrveň zateplení. V tét výšce se připevňuje sklvá lišta", ppřípadě rhvý prfil s kapnicí, zamezující mechanickému pškzení systému ve spdní úrvni a umžňující dkápnutí pvrchvé srážkvé vdy. Sklvé lišty se připevňují pmcí hmždinek s vruty, neb rzpěrnými nýty v pčtu 3ks/m. U nervných pdkladů se v místech hmždinek sklvá lišta pdlží vymezvací pdlžku. Jedntlivé díly sklvé lišty jsu napjvány sklvu spjku, mezi jedntlivými díly je nutné vynechat 2 mm širku dilatační spáru. V náržích a kutech se sklvá lišta upraví nastřižením a následným hnutím na 900, eventuelně je mžné pužít k tmu určený rhvý prfil. V řešeném případě bude standardní zakládací prfil nahrazen systémem zalžení s dvjitým armváním a kapnicí. 2.c Lepení izlačních desek Při lepení izlačních desek se nesmí teplta vzduší a pdkladu phybvat pd +5 C. Na zamrzlém neb mkrém pdkladě se nesmí pracvat. Desky tepelné izlace se lepí hmtu pr lepení desek tepelné izlace. Na desky se nanáší p bvdu (pás šířce cca 50 mm) a v plše desky 3-4 terče velikstí dlaně tak, aby byl pkryt nejméně 40 % plchy desky. Tlušťka lepící hmty je cca 20-30mm, je nutné zajistit kvalitní kntakt s pdkladem. Pkud je pdklad rvný, je mžné maltu nanášet celplšně zubvu stěrku (zuby 10x10mm). Desky se lepí na sraz bez mezer. D spár mezi deskami se nesmí dstat lepidl, dšl by ke vzniku tepelnéh mstu s mžnstí kndenzace. Desky se srvnají pklepem latí (2m). Případné trhliny, neb když mezi deskami vznikne širší spára je nutn vyplnit klíny z izlačníh materiálu. Pr nalepení první řady desek d patní lišty platí zásada, že izlační desky musí ležet těsně přitisknuty k přední straně lišty. T lze zajisti dstatečným nánsem lepidla v prstru patní lišty. Základní uspřádání desek (dílec z minerálních vláken 1000x500 mm) je ve vazbě se svisle převázanými spárami. Lepení se prvádí tzv. na vazbu". Optimální přesah je ½ délky izlační desky, nejméně však 200mm. Nesmí vzniknut křížvý spj. Desky je nutn pečlivě klást na sraz, Spje mezi izlačními deskami nesmí být umístěny také v rzích tvrů ve fasádě (kna, dveře...). Izlace rhů se prvádí střídavě, aby byl dcílen náržníh zazubení. Technická zpráva Mikulva , Praha 4 Strana 22 (celkem 31)

23 Lepení tepelně izlačních desek pmcí bvdvéh rámečku 2.c Ktvení hmždinkami Ktvení hmždinkami (např. EJOT, BRAVOL,.) se prvádí p zatuhnutí lepícíh tmelu (technlgická přestávka cca 1 den). Délka ktvících hmždinek se vlí takvá, aby hlubka ktvení v nsném pdkladu byla minimálně 5 cm bez zřetele a pvahu stávající mítky. Ktvení se prvádí vždy ve stykvých spárách jedntlivých desek. Minimální pčet hmždinek stanvený výrbcem je 4 ks na 1m2 (max. rzteč hmždinek 0,5m). Vzhledem k charakteru budvy je navržen ktvení plánem pr 6 m2 d výšky 15m, 10 ks/m2 pr výšku nad 15m. Při kntrle pdkladu a návrhu ktev nutná účast prjektanta statika Ktvení prvádět d styků desek a d středu desky dle ktevníh plánu ddavatele ETICS Ktevní plán pr desky rzm. 1000/500 mm 6 ks/m 2 8 ks/ m 2 10 ks/ m 2 12 ks/ m 2 Technická zpráva Mikulva , Praha 4 Strana 23 (celkem 31)

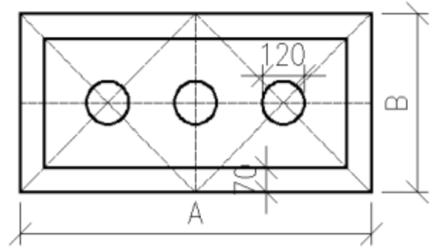

24 Ktevní plán blast nárží 6 ks/ m 2 8 ks/ m 2 10 ks/ m 2 12 ks/ m 2 2.c Ktvení nárží Při ktvení izlačních desek na rzích bjektů je nutn každu desku ktvit v pracvní spáře, a t minimálně cm d rhu bjektu. Pčet hmždinek se v náržích zvyšuje 2 kusy/m2. 2.c Ochrana rhů bjektu, ken atd. Veškeré hrany a rhy je nutn chránit před pškzením rhvými lištami (plastvými neb hliníkvými rhy s tkaninu). Na všech náržích a stěních zateplené budvy (krmě hran chráněných sklvými lištami) se nanese lepící armvací tmel v pásech šířky cca 10 cm d hrany v tl. cca 2 mm. Ihned p nanesení se sadí rhvá lišta a pmcí hladítka se d tmelu vtlačí armvací síťvina. V místech tvrů ve fasádě (kna, dveře apd.) je nutné diagnálně pruhem tkaniny rzměrech cca 40 x 20 cm zpevnit rhy tvrů pd úhlem 45. Nepmenut prvést výztuhy vně rhů stění ken, tak aby nedšl ke statickým pruchám. 2.c Připjvací spáry Veškeré stykvé spáry mezi systémem a přilehlými knstrukcemi (rámy ken, dveří, atd.) budu vyřešeny systémvými připjvacími prfily (tzv. APU lišty s tkaninu), aby byl zajištěn dilatvání zateplvacíh systému s knstrukcemi výplní tvrů. 2.c Celplšné vyztužení ETICS Teplta při nanášení armvací vrstvy a jejím vytvrzvání nesmí pklesnut pd +5 C Výztužná vrstva se prvádí na vnějším pvrchu tepelné izlace, stěrkvý tmel a skltextilní síťviny (systém s certifikací třídy A ). Před vytvřením výztužné vrstvy je nutné prvést kntrlu rvinatsti pvrchu izlantu. Nervnsti, které by mhli negativně vlivnit knečnu tleranci v mítce je nutn přebrusit. Prach p brušení nesmí na pvrchu tepelné izlace zůstat. Výztužnu vrstvu je nutn prvést nejpzději d 14 dnů p nalepení desek tepelné izlace z pěnvéh plystyrenu. Desky resp. lamely z minerální vlny umžňují minimální mžnst přebrušení. Zajištěni ptřebné rvinsti je prt nutné věnvat zvýšenu pzrnst již při jejich mntáži. P sazení hmždinek se prvede vyrvnávací vrstva z tmelu v síle min 2 mm a nechá se minimálně p Technická zpráva Mikulva , Praha 4 Strana 24 (celkem 31)

25 dbu 3 dnů zrát. Případné spáry mezi deskami tepelnéh izlantu vyplnit nízkexpanzní plyuretanvu pěnu. (nikdy ne lepicím tmelem). Spáry mezi deskami minerální vaty v pžárních pásech vyplnit prtipžární pěnu (např: PROMAT PROMAFOAM-C) Rvinnst pvrchu tepelné izlace p vyrvnání by neměla přesáhnut ± 3 mm na 2 m lati. Výztužnu vrstvu je nutné prvést d 14 dnů d nalepení plystyrénvých desek, v případě překrčení tét dby se musí desky před prvedením výztužné vrstvy zbrusit, aby se dstranila pvrchvá vrstva EPS znehdncená UV zářením. Na pvrch tepelně izlačních desek se nanese zubvým hladítkem tmel v tlušťce minimálně 4 mm. Shra se rzvine předem nastříhaná výztužná tkanina, jedntlivé pruhy se pkládají s přesahem nejméně 100 mm. Tkanina se zatlačí d měkké stěrky hladítkem a důkladně se uhladí. Celkvá tlušťka výztužné vrstvy by měla být ptimálně 3-4 mm. Všechny pracvní úkny na výztužné vrstvě se prvádějí před jejím vytvrdnutím, výztužná tkanina může být ve vrstvě tmelu lehce znatelná, v žádném případě však nesmí vystupvat na pvrch. Rhy se vyztužují náržní lištu z hliníku, celi neb plastu s připevněnu síťku ze skelné tkaniny. Na rh se nanese tmel a prfil se d něj zatlačí. U méně namáhaných míst (vnitřní rhy) lze vyztužení prvést zdvjením výztužné tkaniny, překrytí s výztužnu tkaninu v plše by měl být cca 200mm. Tkanina se rzbaluje d shra dlů, a t v celé výšce bjektu najednu. Přesahy sítě je třeba rzvrhnut tak, aby se zbytečně nevrstvily a netvřily nervnsti. U expnvaných míst je mžn spdní část bjektu vyztužit dvakrát. Změny materiálů (různé druhy izlantů) nutn přearmvat pásem minimální šíře 400 mm. 2.c Penetrační nátěr Penetrační nátěr zvyšuje přilnavst pdkladu, vyrvnává savst a sjedncuje jeh barevnst. Bude pužit nátěr v pžadvaném barevném dstínu. Prvádí se p dknalém vyschnutí výztužné vrstvy, zpravidla p 5-7 dnech. Nátěr se zpracuje dle předpisu a následně se nanáší štětku neb válečkem. Technlgická přestávka před aplikací tenkvrstvé mítky by měla být alespň 24 hdin v závislsti na klimatických pdmínkách při prvádění (vlhkst). 2.c Prvádění vrchní ušlechtilé mítky Je navržena prbarvená tenkvrstvá siliknvá mítka se zatřenu strukturu a přísadami prti řasám a plísním. Pdklad se před nanášením penetruje přípravkem v barevném dstínu pr příslušný barevný dstín tenkvrstvé mítky (viz. 2.f ). Materiál je nutn před aplikací dknale rzmíchat. Nanáší se nerezvým hladítkem a strukturuje se rvnměrně na tlušťku zrna. Napjení mítky se musí prvádět vždy tzv. mkré d mkréh". Následně se umělhmtným hladítkem zpracuje d pžadvané struktury Omítka se nesmí zpracvávat za teplty pdkladu pd +5 C neb nad + 25 C, na přímém slunci neb za Technická zpráva Mikulva , Praha 4 Strana 25 (celkem 31)

26 silnéh větru. Teplta se zjišťuje dtykvým teplměrem. Pr fasádní plchu je ptřebné pužit vždy materiál téže šarže, ptimální je namíchat materiál na celu stěnu najednu. Dknčený zateplvací systém musí být vzhledvě a barevně jedntný, s rvnměrnu strukturu. Styk dvu barevných dstínu v mítkách, neb uknčení mítky se prvádí pmcí lepící krepvé pásky, případně dělícími neb dilatačními lištami. 2.c Kntrla kvality Kntrla kvality a prvádění prací je v průběhu a p dknčeni realizace zaměřena zejména na: Kvalitu a přídržnst pdkladu, dknalé čištění, dstranění neúnsných a nepřídržných vrstev a případné vyrvnání větších nervnstí. Kntrla plhy zakládacích lišt dle prjektvé dkumentace (PD) Kntrla tlušťky a druhu tepelné izlace dle PD Ddržvání technlgickéh pstupu a všech knstrukčních detailů zateplvacíh systému stanvených výrbcem ETICS. Realizaci zateplvacíh bkladu při dpvídajících klimatických pdmínkách. Ddržváni dstatečných přesahů klempířských prvků, plechvání apd., Dstatečné prdlužení úchytek zemnících svdů blesksvdů, dešťvých svdů, jejich správnu zpětnu mntáž apd. Lepení tepelně izlačních desek na sraz bez mezer a nervnstí. Kntrlu rvinatsti nalepených izlačních desek. Ddržvání vazby tepelně izlačních desek v plše a na nárží. Ddržvání přesahů výztužné sítě. Dknalé zakrytí výztužné sítě a talířvých hmždinek výztužnu vrstvu. Kvalitní prvedení mítky zateplvacíh systému bez viditelných nervnstí, napjení a barevných rzdílů, vytvření pravidelné struktury pvrchu.!!! Pr dsažení stejnbarevnsti pvrchvé mítky a nejlepší kvality rvinatsti ETICS je nutné realizvat celé strany fasády v jedné etapě.!! Tabulka dpručených dchylek rvinatsti ETICS: Hdncený parametr rvinatsti Pdklad Pvrch tepelné izlace p vyrvnání Pvrch mítek zrnitsti <1 mm Pvrch mítek zrnitsti <3 mm Pvrch mítek zrnitsti >3 mm Pvlená dchylka ±10 mm na 2 m lati ± 3 mm na 2 m lati ± 3 mm na 2 m lati ± 3,5mm na 2 m lati ± 5 mm na 2 m lati Technická zpráva Mikulva , Praha 4 Strana 26 (celkem 31)

27 2.c.5 Klempířské knstrukce Pr klempířské knstrukce je navrženy následující materiály: Oplechvání parapetů pplastvaný Pz plech tl. 0,7 mm Lindab. Variantně lze puží hýbaný hliník tl. min. 1,0. Materiály pužité pr klempířské knstrukce musí splňvat technické pžadavky materiálů na výstavbu (nutn dlžit prhlášení shdě ). Klempířské knstrukce prvádět s celplšným pdlepením např. materiálem ENKOLIT. Mntážní práce prvádět v suladu s ČSN Parapet bude v celé délce dilatván d KZS pmcí expanzní pásky případně parapetní lištu. Připjení na stění bude řešen plastvu systémvu krytku umžňující sazení parapetu pře mítku. 2.c.6 Izlace prti vdě Jak hydrizlační vrstva ldžií je prvedena systémvá hydrizlace za pužití hydrizlačních stěrek (např. Mapei Mapelastic). 2.c.7 2.c.7.1 Sanace ldžií Oprava knstrukce zábradlí Stávající zábradlí v bytech z celvých prfilů patřené syntetickým nátěrem bude demntván a nahrazen nvu knstrukcí hliníkvéh zábradlí (např.dutech, Aluminc,). Nvá knstrukce zábradlí na ldžiích bude uktvena p stranách d bvdvéh panelu pmcí chemických ktev, závitvých tyčí a přena pmcí rektifikačních nžiček d pdlahy. Výplň zábradlí je prvedena z mléčnéh bezpečnstníh skla. Dlní hrana zábradlí bude maximálně 60 mm d finální pdlahy ldžií. Zábradlí nutn prvést d výšky min mm d čisté pdlahy ldžií. Pvrchvá úprava bude prvedena kmaxitvým nástřikem dle dstínu RAL. Madl nvéh zábradlí bude sazen na kraj žb. ldživé desky tak, aby byla c nejméně zmenšena užitná plcha ldžie (viz kniha detailů). Zhtvitel je pvinen předlžit bjednateli před zahájením výrby výrbní dkumentaci včetně statickéh psuzení výrbku. Zábradlí musí splňvat platné předpisy a musí přenést i zatížení vyvlané ddatečným sazením zasklívacíh systému. 2.c.7.2 Sanace ldživé desky P pstavení lešení prvést kntrlu stavu ldživých desek. Případně pravit pškzení desek sanačními materiály a technlgiemi určenými pr pravu železbetnu. Dále se prvede čištění pvrchu a dstranění případných stávajících pvrchvých úprav (keramická dlažba). Strp ldžií bude zateplen kntaktním zateplvacím systémem MW v tl. izlantu 50 mm. Čílk ldžií bude zateplen izlantem XPS tl. 100 mm (drvnání plchy s žiletkami ldžií). 2.c.7.3 Knstrukce pdlahy Následně p prvedení dstranění všech případných vrstev na ldživé desce a prvedení sanačních prací včetně zábradlí (viz předchzí dstavce) bude reknstruvána pdlaha. Nvé knstrukce pdlah prvést jak ucelené systémvé řešení abychm se vyvarvali případných kmplikací v buducnu. Odtk vdy bude zajištěn kapnicí. Prvádění knstrukcí pdlahvých vrstev: Burání případných nášlapných vrstev a pdkladních vrstev pdlah Prvedení tepelně-izlační vrstvy z EPS 100 S tl. 30 mm tlušťka tepelnéh izlantu bude závislá na Technická zpráva Mikulva , Praha 4 Strana 27 (celkem 31)

28 výškvém sazení ldživých dveří Vytvření rznášecí vrstvy z betnvéh ptěru a vytvření spádu max. 2 %. D knstrukce betnvéh ptěru vlžit výztuž z betnářských sítí KARI 5/150/150 mm. (přitížení psuzen statikem v další fázi dkumentace). Na prvedenu spádvu vrstvu aplikvat hydrizlační vrstvu (např. stěrkvu hydrizlaci) za pužití systémvých dplňků včetně dilatačníh prfilu pr ddilatvání dlažby na pdlaze a sklu. D hydrizlační vrstvy sadit systémvý prvek kapnice. Veškeré kuty a připjení na kapnici (např. KERDI KEBA) Pvrchvá úprava pdlahy bude prvedena z keramické dlažby ulžené d flexibilníh lepidla a zaspárvána flexibilní spárvací hmtu. Dlaždice musí splňvat pžadavky na mrazuvzdrnst, těruvzdrnst a sučinitele tření. Parapet ldživých dveří patřit keramicku dlažbu. P. Strpní ldživá deska: Keramická dlažba mrazuvzdrná dlažba 300/300/9mm 9 mm Flexibilní lepidl 5 mm Hydrizlační stěrka (např. Mapei Mapelastic) 5 mm Adhezní můstek Betnvá mazanina s karisítí ve spádu 2% 50 mm Tepelný izlant EPS 100 S 30 mm Stávající hydrizlační suvrství Železbetnvá deska 160 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181)10 mm Tepelný izlant MW 50 mm Hmždiny Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina (např. Capatect) 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (Capatect Carbpr) 1,5 mm Q. Stříška nad ldžiemi: Lindab plech r.š mm 0,7 mm Deska sb ulžená na impr. latě 60/40 mm sazené d vrstvy tepelnéh izlantu p 625 mm 15 mm Tepelný izlant EPS 100 S (variantně spádvá deska EPS 100 S) 50 mm Železbetnvá deska 160 mm Penetrační nátěr (např. Capatect) Lepicí hmta pr lepení izlačních desek (např.capatect Dammkleber 181) 10 mm Technická zpráva Mikulva , Praha 4 Strana 28 (celkem 31)

29 Tepelný izlant MW 50 mm Hmždiny Armvací vrstva (např.capatect 186 M) 5 mm Armvací síťvina (např.capatect) 2 mm Penetrační nátěr (např. Capatect) Siliknvá prbarvená mítka (Capatect Carbpr) 1,5 mm 2.c.7.4 Zasklení ldžií V rámci celkvé revitalizace bjektu bude prvedena mntáž nvéh zasklení všech ldžií na bjektu. Knkrétní výrbce zasklení včetně příslušenství bude vybrán na základě výběrvéh řízení. Srvnávací standard výrbku certifikvaný systém bezrámvéh zasklení např. Optimi. Pr celý dům zvlit jedntný bezrámvý systém!. Mezeru mezi skly nedpručuji dplňvat těsnění (dchází pak ke kndenzaci na vnitřní straně skel). 2.c Příslušenství bytů (sušáky, žaluzie apd.) V rámci celkvé reknstrukce dmu budu d prstru ldžií sazeny ldživé sušáky. Sušáky budu z bezúdržbvéh materiálu umžňující phyb šňůr, a neb jejich úplnu demntáž. Srvnávací standard AlumincFlex neb Flex mini. Dpručené zatížení max. 30 kg. Sušáky budu ktveny d nsnéh betnvéh panelu pmcí dvjice závitvých tyčí. Před mntáží sušáku bude na závitvé tyče nasazena distanční pvc trubička, která zabrání pškzení zateplení vlivem dtahvání ktevních šrubů. Plha sušáků a jejich vzhled na ldžiích pdléhá schválení bjednatele. Jedná se 64 kusů ldživých sušáků. V rámci celkvé reknstrukce dmu budu na kna garsniér (knkrétně kn kuchyně s jídelnu) umístěny pdkenní sušáky. Sušáky budu z bezúdržbvéh materiálu umžňující phyb šňůr a neb jejich úplnu demntáž. Plha sušáků a jejich vzhled pdléhá schválení bjednatele. Jedná se 32 kusů sušáků. Předpklad ddatečně mntvaných sušáků bez zásahů d nvé fasády systém (např. Bagi). 2.c.8 Hrmsvd V návaznsti na prvedení zateplení bvdvéh pláště je nutn prvést z hlediska nedstatečné živtnsti nvé vedení svislých svdů včetně ktvení. Sustavu svisléh vedení tvří 5 hrmsvdných svdů délce přibližně 5 x 24,2 bm. Nvé svdy hrmsvdu budu prvedeny z materiálu AlNgSi, drát průměru min. 8mm ktvený d knstrukce bvdvých stěn pmcí ktev PV 17 s předpěťvu pdlžku a drazvým plíškem. Materiál svdu AlNgSi p celé délce svdu až p zkušební svrky, které budu umístěny ve výšce 1,4-1,8 m nad přilehlým terénem. Od svrek vedení pmcí drátu FeZN průměru 10mm. Svdy hrmsvdů budu bsahvat veškeré příslušenství např. měřící svrky, krycí úhelníky, spjky pr napjení na střešní vedení apd. Napjení na zemnění prveden dle platných předpisů pmcí SK svrek. Styky spjů a svrek pd terénem budu chráněny pásku a vdědlným bitumenvým tmelem. Před napjením na zemnění bude prvěřena kvalita zemnění a živtnst těcht skrytých knstrukcí revizním technikem. Technická zpráva Mikulva , Praha 4 Strana 29 (celkem 31)

30 P prvedení pravy hrmsvdné sustavy bude prvedena revize, revizním technikem s svědčením TIČR platnéh data 2.c.9 Venkvní plchy a kmunikace S přihlédnutím na stav sklvé části a prvádění zateplení je navržena prava kapvéh chdníku. Stávající betnvé plchy dstranit, prvést zhutnění a drvnání pdkladních vrstev. Stávající dlaždice pté znvu sadit. Knstrukci kapvéh chdníku sadit d linie ze zahradních brubníků tl. 50 mm. Bude prveden výkp zeminy d hlubky 500 mm. Pdklad zhutněn a plžena getextilie. Na západním průčelí bjektu je uvažván s uknčením tepelné izlace na stávajícím betnvém chdníku. Skladba knstrukce kapvéh chdníku: Pstřik prti prrůstání vegetace Getextilie 300 g/m2 Lžná vrstva ŠD 4-8 mm v tl mm Dlaždice betnvé hladké 500/500/50 mm 2.c.10 Regulace tpné sustavy P realizaci kmplexníh zateplení bjektu je nutné prvést kntrlu a nastavení stávajících regulačních prvků včetně tepltních a dalších parametrů tpné sustavy 3 Pdklady Půvdní prjektvá dkumentace (vypracvané splečnstí Pražský prjektvý ústav z rku 1975) PENB z rku 2013 (vypracvaný splečnstí STOPTERM spl. s.r..) Studie NZÚ (vypracvaná splečnstí STOPTERM spl. s.r..) Snímek z katastrální mapy Výpis z katastru nemvitstí Hygienické pžadavky na výstavbu Vyhláška č. 26/1999 Sb. hl. m. Prahy becných technických pžadavcích na výstavbu v hlavním městě Praze v platném znění Zákn č. 183/2006 Sb. územním plánvání a stavebním řádu (stavební zákn) ČSN Tepelná chrana budv (2011) ČSN Pžární bezpečnst staveb - Nevýrbní bjekty ČSN Pžární bezpečnst staveb - Budvy pr bydlení ČSN (2005) Prvádění vnějších tepelně-izlačních kmpzitních systémů (ETICS) ČSN Ochranná zábradlí ČSN : Pžární bezpečnst staveb splečná ustanvení ČSN Pžární bezpečnst staveb změny staveb ČSN P ENV Zásady navrhvání a zatížení knstrukcí - Zatížení větrem (1997) Technická zpráva Mikulva , Praha 4 Strana 30 (celkem 31)
