1 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO. 01 ST. 01 TECHNICKÁ ZPRÁVA Obsah: a) účel bjektu b) zásady architektnickéh, funkčníh, dispzičníh a výtvarnéh řešení a řešení vegetačních úprav klí bjektu, včetně řešení přístupu a užívání bjektu sbami s mezenu schpnstí phybu a rientace c) kapacity, užitkvé plchy, bestavěné prstry, zastavěné plchy, rientace, světlení a slunění d) technické a knstrukční řešení bjektu, jeh zdůvdnění ve vazbě na užití bjektu a jeh pžadvanu živtnst e) tepelně-technické vlastnsti stavebních knstrukcí a výplní tvrů f) způsb zalžení bjektu s hledem na výsledky inženýrsk-gelgickéh a hydrgelgickéh průzkumu g) vliv bjektu a jeh užívání na živtní prstředí a řešení případných negativních účinků h) dpravní řešení i) chrana bjektu před škdlivými vlivy vnějšíh prstředí, prtiradnvá patření j) ddržení becných technických pžadavků na výstavbu MS Architekti s.r.., Dnská 9, Praha 10 Strana 1/6

2 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO. 01 a) účel bjektu Stávající bjekt je administrativní a je mmentálně užíván. b) zásady architektnickéh, funkčníh, dispzičníh a výtvarnéh řešení a řešení vegetačních úprav klí bjektu, včetně řešení přístupu a užívání bjektu sbami s mezenu schpnstí phybu a rientace Účelem navržených stavebních úprav je mdernizace plicejních služeben v rámci prjektu P Hlavním záměrem prjektu P 1000 je sjedncení architektnickéh výrazu veřejných prstr plicejních služeben se zaměřením na vstřícnst vůči návštěvníkvi. Idevý návrh prt pužívá prvky věřené v pdbných prstrech určených pr veřejnst, které jsu v plicejních služebnách nvé a zajímavé. Navržené stavební úpravy zahrnují: - stavební úpravy interiéru vstupních prstr - nvě budvanu vrátnici v suterénu bjektu Dispziční řešení Vstup d bjektu bude i nadále splečný pr veřejnst a vstup pr zaměstnance. Ve vstupu bude i nadále turniket, který bude vyměněn za nvější. Místnst stálé služby a čekárny se prhdí, v rámci čekárny vznikne sciální zázemí. Ve kterém se bude nacházet splečné WC pr invalidi a ženy a samstatné WC pr muže přístupné z předsíňky. Dále úpravu archivu vznikne jednací místnst. V rámci úprav bude vytvřen sciální zázemí pr zaměstnance vrátnice včetně kuchyňky a skladu. Ve stávajícím sciálním zázemí pr zaměstnance budu vyměněny bklady stěn a zařizvací předměty bez úprav dispzice. Dále pak v suterénu vznikne druhá vrátnice pr spdní vjezd ze stávajícíh skladu se samstatným vstupem z venkvníh prstru přes nvé zádveří. Nad vstupem bude prvedena celvá markýza se zastřešením z kmůrkvéh plykarbnátu. Veřejnst nebude mít mžnst samstatnéh přístupu d neveřejných prstr. Dispzice bjektu bude rzdělena na frnt ffice prstr částečně přístupný veřejnsti a back ffice prstr pr zaměstnance. Vegetační úpravy Nejsu prjektem řešeny. Řešení přístupu a užívání bjektu sbami s mezenu schpnstí phybu a rientace Reknstrukce bjektu pdléhá pravidlům dle Vyhlášky č. 398/2009 Sb. 0 becných technických pžadavcích zabezpečující užívání staveb sbami s mezenu schpnsti phybu a rientace. Prstry recepce plicejníh ředitelství Středčeskéh kraje v Praze na Zbraslavi jsu řešeny bezbariérvě. Příjezd k budvě je p ulici na Baních, ze které se dbčí přím na parkviště které navazuje na vstup d bjektu. Vstup d bjektu z parkviště před bjektem je bezbariérvý (žádný schd ani rampa se zde nevyskytuje) a je tedy přístupný sbám se sníženu schpnsti phybu a rientace. Přím před vstupem jsu značena stávající parkvací místa pr sby se sníženu schpnsti phybu a rientace. V prstru čekárny je umístěn WC pr sby se sníženu schpnsti phybu a rientace. Vstupní dveře d bjektu jsu dvukřídlé s šířku hi. křídla 900 mm a 500 mm, tedy světlá šířka dveří při tevřeni bu křídel je 1600 mm. Přístup d bjektu je bez schdu a vyrvnávacích stupňů, výškvý rzdíl mezi vnější a vnitřní kmunikací není vyšší než 35 mm a vstup je tvřen nepatrnu rampu. Hrní hrana zvnkvéh panelu bude nejvýše 1200 mm d úrvně pdlahy s dsazením d pevné překážky nejméně 500 mm. Světlá výška mezi spdní hranu piktgramu plicie a pchzí plchy musí být nejméně 2,2. c) kapacity, užitkvé plchy, bestavěné prstry, zastavěné plchy, rientace, světlení a slunění SO.01 kapacity: Užitkvá plcha řešených místnstí frnt-ffice je 81,34 m2 a zahrnuje místnsti: A.120 místnst stálé služby, A121 zádveří, A122 závětří, A123a čekárna, A123c jednací místnst, A123d WC pr invalidi ženy a muže (více viz tabulka místnstí ve výkrese půdrys navrhvanéh stavu) MS Architekti s.r.., Dnská 9, Praha 10 Strana 2/6

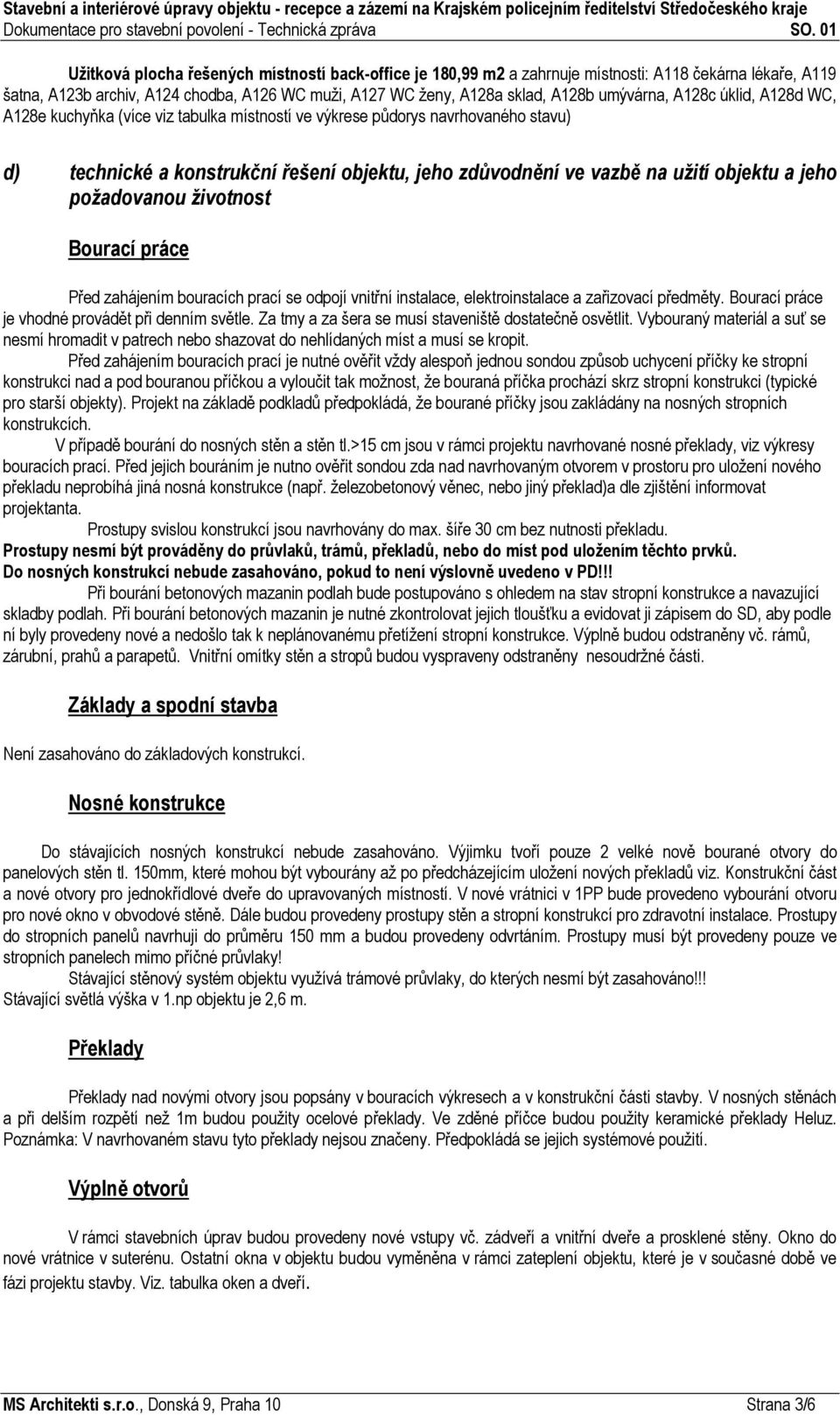

3 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO. 01 Užitkvá plcha řešených místnstí back-ffice je 180,99 m2 a zahrnuje místnsti: A118 čekárna lékaře, A119 šatna, A123b archiv, A124 chdba, A126 WC muži, A127 WC ženy, A128a sklad, A128b umývárna, A128c úklid, A128d WC, A128e kuchyňka (více viz tabulka místnstí ve výkrese půdrys navrhvanéh stavu) d) technické a knstrukční řešení bjektu, jeh zdůvdnění ve vazbě na užití bjektu a jeh pžadvanu živtnst Burací práce Před zahájením buracích prací se dpjí vnitřní instalace, elektrinstalace a zařizvací předměty. Burací práce je vhdné prvádět při denním světle. Za tmy a za šera se musí staveniště dstatečně světlit. Vyburaný materiál a suť se nesmí hrmadit v patrech neb shazvat d nehlídaných míst a musí se krpit. Před zahájením buracích prací je nutné věřit vždy alespň jednu sndu způsb uchycení příčky ke strpní knstrukci nad a pd buranu příčku a vylučit tak mžnst, že buraná příčka prchází skrz strpní knstrukci (typické pr starší bjekty). Prjekt na základě pdkladů předpkládá, že burané příčky jsu zakládány na nsných strpních knstrukcích. V případě burání d nsných stěn a stěn tl.>15 cm jsu v rámci prjektu navrhvané nsné překlady, viz výkresy buracích prací. Před jejich buráním je nutn věřit sndu zda nad navrhvaným tvrem v prstru pr ulžení nvéh překladu neprbíhá jiná nsná knstrukce (např. železbetnvý věnec, neb jiný překlad)a dle zjištění infrmvat prjektanta. Prstupy svislu knstrukcí jsu navrhvány d max. šíře 30 cm bez nutnsti překladu. Prstupy nesmí být prváděny d průvlaků, trámů, překladů, neb d míst pd ulžením těcht prvků. D nsných knstrukcí nebude zasahván, pkud t není výslvně uveden v PD!!! Při burání betnvých mazanin pdlah bude pstupván s hledem na stav strpní knstrukce a navazující skladby pdlah. Při burání betnvých mazanin je nutné zkntrlvat jejich tlušťku a evidvat ji zápisem d SD, aby pdle ní byly prvedeny nvé a nedšl tak k neplánvanému přetížení strpní knstrukce. Výplně budu dstraněny vč. rámů, zárubní, prahů a parapetů. Vnitřní mítky stěn a strpů budu vyspraveny dstraněny nesudržné části. Základy a spdní stavba Není zasahván d základvých knstrukcí. Nsné knstrukce D stávajících nsných knstrukcí nebude zasahván. Výjimku tvří puze 2 velké nvě burané tvry d panelvých stěn tl. 150mm, které mhu být vyburány až p předcházejícím ulžení nvých překladů viz. Knstrukční část a nvé tvry pr jednkřídlvé dveře d upravvaných místnstí. V nvé vrátnici v 1PP bude prveden vyburání tvru pr nvé kn v bvdvé stěně. Dále budu prvedeny prstupy stěn a strpní knstrukcí pr zdravtní instalace. Prstupy d strpních panelů navrhuji d průměru 150 mm a budu prvedeny dvrtáním. Prstupy musí být prvedeny puze ve strpních panelech mim příčné průvlaky! Stávající stěnvý systém bjektu využívá trámvé průvlaky, d kterých nesmí být zasahván!!! Stávající světlá výška v 1.np bjektu je 2,6 m. Překlady Překlady nad nvými tvry jsu ppsány v buracích výkresech a v knstrukční části stavby. V nsných stěnách a při delším rzpětí než 1m budu pužity celvé překlady. Ve zděné příčce budu pužity keramické překlady Heluz. Pznámka: V navrhvaném stavu tyt překlady nejsu značeny. Předpkládá se jejich systémvé pužití. Výplně tvrů V rámci stavebních úprav budu prvedeny nvé vstupy vč. zádveří a vnitřní dveře a prsklené stěny. Okn d nvé vrátnice v suterénu. Ostatní kna v bjektu budu vyměněna v rámci zateplení bjektu, které je v sučasné dbě ve fázi prjektu stavby. Viz. tabulka ken a dveří. MS Architekti s.r.., Dnská 9, Praha 10 Strana 3/6

4 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO. 01 Venkvní vstupy vč. zádveří budu splňvat: Vyhlášku Ministerstva pr místní rzvj ČR č. 398/2009 Sb. becných technických pžadavcích zabezpečujících bezbariérvé užívání staveb a pžadavky pžárně bezpečnstníh řešení stavby, viz SO Zasklení bude prveden izlačním dvjsklem Ug = 1,1 W/m2K, z bu stran z bezpečnstníh skla Rámy budu z celvých prfilů s přerušeným tepelným mstem RAL 7037 neb Dále viz tab. ken a dveří Vnitřní dveře: Ocelvá zárubeň, universální zárubeň se stínvu drážku USD v dstínu šedá RAL 7000 Křídla s pldrážku v dstínu sv. šedém RAL 7035 Kvání nerezvé s kruhvu rzetu, zámkem a ukazatelem Okpní plech nerez výšky 150 mm. Dále viz tab. ken a dveří Dveře d WC pr invalidy (muži a ženy) budu šířky 900 mm a budu splňvat pžadavky vyhlášky Ministerstva pr místní rzvj ČR č. 398/2009 Sb. becných technických pžadavcích zabezpečujících bezbariérvé užívání staveb. Příčky S hledem na zatížení stávajících nsných knstrukcí jsu vnitřní příčky navržené pórbetnvé tvárnice P dle ČSN EN 771-4; tl. 100, 125, 150. Příčky splňují neprůzvučnst min. 37 db (nrmvý pžadavek pr kanceláře). Příčky budu na kncích ktveny ke stěnám pmcí nerezvých pásků. Ke strpní knstrukci budu plně utěsněny mntážní pěnu. Pdhledy Pdhledy se z důvdu nízké světlé výšky nenavrhují. Zachván zůstane puze stávající kazetvý minerální pdhled 600 x 600 mm s viditelným rštem š. 15 mm s lehce demntvatelnými panely v chdbě. Budu vyměněny puze výplňvé desky za nvé s rvnu hranu hladkým bílým pvrchem - NCS S 0502 Y. SDK desku budu pláštěny viditelné části celvých překladů. Vnitřní prsklené stěny v chdbě budu prvedeny a jsu kótvány k výšce pdhledu. Pdlahy V celém rzsahu řešených prstr budu prvedeny nvé nášlapné vrstvy pdlah. Před plžením pdlah budu zbrušeny, čištěny a penetrvány stávající betnvé mazaniny a prvedena 2 x samnivelační stěrka a pležena nášlapná vrstva. Přechd nášlapné vrstvy pd dveřními křídly bude prveden buď spáru pd prahem (viz. tabulka dveří) neb hliníkvu pdlahvu lištu, která bude prvedena v rvině pd zavřenými dveřními křídly. Specifikace: - vnitřní dlažba 30 x 30 cm, mat. barva uniclr superwhite, skl s pžlábkem 30 x 9 cm, spárřez rvnběžný se stěnami - linleum, místnsti s jedním z rzměrů < 4m bez spáry, dlné mechanickému a chemickému pškzení, pjezdu klečkvých židlí, prtiskluznst R9, dstín světle béžvý s mramrvým efektem Pvrchy V celém rzsahu řešených prstr budu vyspraveny stávající mítky stěn a strpů. V místnstech sciálníh zázemí a dalších, viz tabulka místnstí, budu prvedeny keramické bklady stěn p celém bvdě místnstí d výšky 2,2 m nad pdlahu a d výšky mezistěn ddělující jedntlivá sciální zařízení. Kniha spárřezů neřeší všechny takvé místnsti. Nárží budu chráněny hliníkvými lištami s pravúhlým prfilem. Specifikace: - vnitřní bklad 15 x15 cm d výšky 2200 mm, na stěně se zařizvacím předmětem tm. béžvý bklad RAL , na prtilehlé stěně bklad bílý, na bčních stěnách sv. béžvý RAL , spárřez rvnběžný se zdí. Spáry budu prvedeny v knstantní tlušťce 2,5 mm (dchylka +/-0,5mm). MS Architekti s.r.., Dnská 9, Praha 10 Strana 4/6

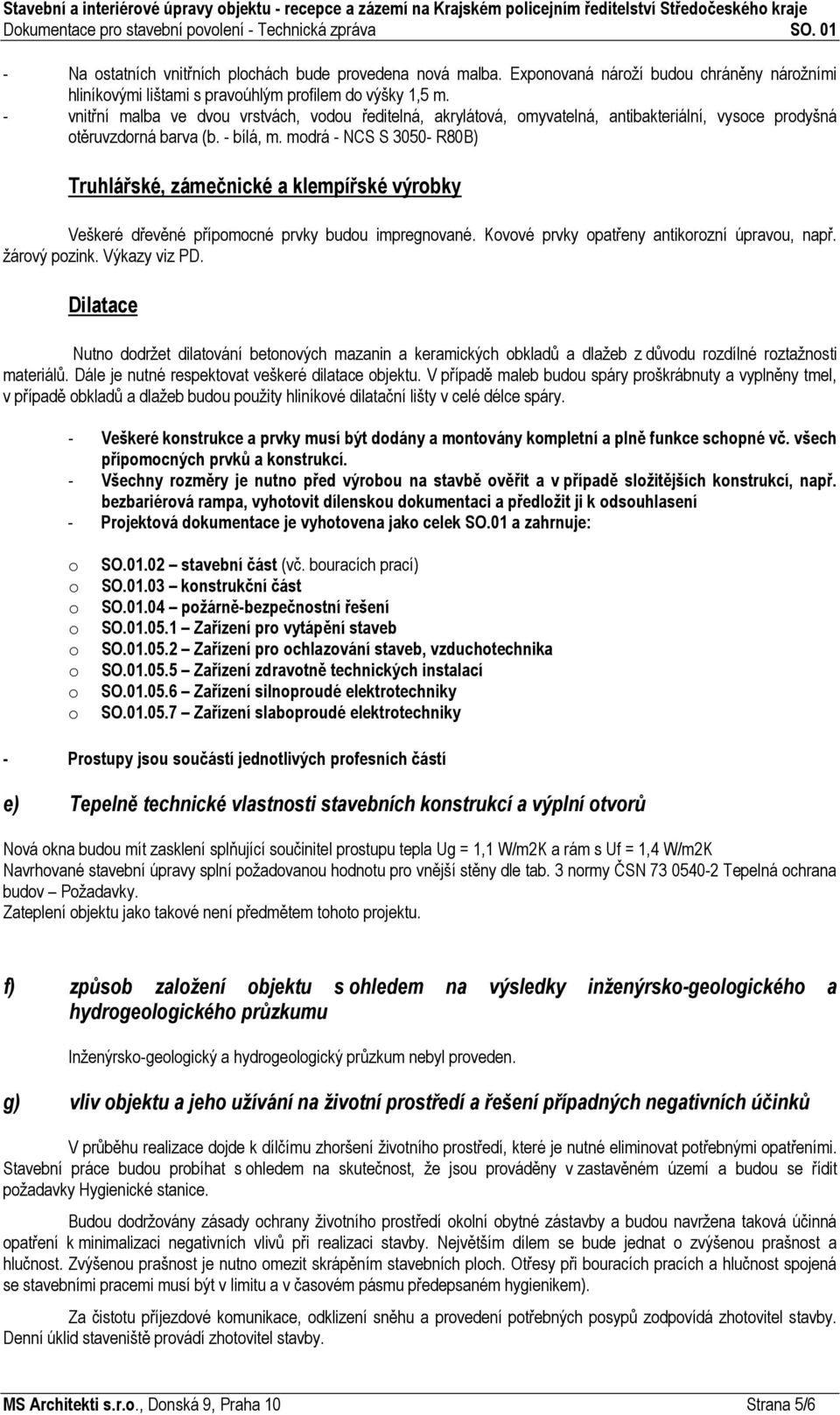

5 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO Na statních vnitřních plchách bude prvedena nvá malba. Expnvaná nárží budu chráněny náržními hliníkvými lištami s pravúhlým prfilem d výšky 1,5 m. - vnitřní malba ve dvu vrstvách, vdu ředitelná, akrylátvá, myvatelná, antibakteriální, vysce prdyšná těruvzdrná barva (b. - bílá, m. mdrá - NCS S R80B) Truhlářské, zámečnické a klempířské výrbky Veškeré dřevěné přípmcné prvky budu impregnvané. Kvvé prvky patřeny antikrzní úpravu, např. žárvý pzink. Výkazy viz PD. Dilatace Nutn ddržet dilatvání betnvých mazanin a keramických bkladů a dlažeb z důvdu rzdílné rztažnsti materiálů. Dále je nutné respektvat veškeré dilatace bjektu. V případě maleb budu spáry prškrábnuty a vyplněny tmel, v případě bkladů a dlažeb budu pužity hliníkvé dilatační lišty v celé délce spáry. - Veškeré knstrukce a prvky musí být ddány a mntvány kmpletní a plně funkce schpné vč. všech přípmcných prvků a knstrukcí. - Všechny rzměry je nutn před výrbu na stavbě věřit a v případě slžitějších knstrukcí, např. bezbariérvá rampa, vyhtvit dílensku dkumentaci a předlžit ji k dsuhlasení - Prjektvá dkumentace je vyhtvena jak celek SO.01 a zahrnuje: SO stavební část (vč. buracích prací) SO knstrukční část SO pžárně-bezpečnstní řešení SO Zařízení pr vytápění staveb SO Zařízení pr chlazvání staveb, vzduchtechnika SO Zařízení zdravtně technických instalací SO Zařízení silnprudé elektrtechniky SO Zařízení slabprudé elektrtechniky - Prstupy jsu sučástí jedntlivých prfesních částí e) Tepelně technické vlastnsti stavebních knstrukcí a výplní tvrů Nvá kna budu mít zasklení splňující sučinitel prstupu tepla Ug = 1,1 W/m2K a rám s Uf = 1,4 W/m2K Navrhvané stavební úpravy splní pžadvanu hdntu pr vnější stěny dle tab. 3 nrmy ČSN Tepelná chrana budv Pžadavky. Zateplení bjektu jak takvé není předmětem tht prjektu. f) způsb zalžení bjektu s hledem na výsledky inženýrsk-gelgickéh a hydrgelgickéh průzkumu Inženýrsk-gelgický a hydrgelgický průzkum nebyl prveden. g) vliv bjektu a jeh užívání na živtní prstředí a řešení případných negativních účinků V průběhu realizace djde k dílčímu zhršení živtníh prstředí, které je nutné eliminvat ptřebnými patřeními. Stavební práce budu prbíhat s hledem na skutečnst, že jsu prváděny v zastavěném území a budu se řídit pžadavky Hygienické stanice. Budu ddržvány zásady chrany živtníh prstředí klní bytné zástavby a budu navržena takvá účinná patření k minimalizaci negativních vlivů při realizaci stavby. Největším dílem se bude jednat zvýšenu prašnst a hlučnst. Zvýšenu prašnst je nutn mezit skrápěním stavebních plch. Otřesy při buracích pracích a hlučnst spjená se stavebními pracemi musí být v limitu a v časvém pásmu předepsaném hygienikem). Za čisttu příjezdvé kmunikace, dklizení sněhu a prvedení ptřebných psypů zdpvídá zhtvitel stavby. Denní úklid staveniště prvádí zhtvitel stavby. MS Architekti s.r.., Dnská 9, Praha 10 Strana 5/6

6 Stavební a interiérvé úpravy bjektu - recepce a zázemí na Krajském plicejním ředitelství Středčeskéh kraje Dkumentace pr stavební pvlení - Technická zpráva SO. 01 Pstup a způsb likvidace dpadníh materiálu bude prváděn dle veškerých platných předpisů, včetně případu zjištění nebezpečných látek. V rámci předání a převzetí díla zhtvitel dlží způsb likvidace a ulžení dpadu příslušným prtklem. Při dstraňvání jakýchkliv škdlivých materiálů bude pstupván dle platných předpisů a nařízení (kamžité hlášení zjištění tét skutečnsti příslušnému rgánu st. správy, prvedení pžadvaných patření, atd.). Během prací budu ddržvány následující zákny, předpisy a nařízení: - Nařízení vlády 361/2007 Sb. a změny dplněny nařízením 68/2010 S. - Metdický pkyn dbru MŽP k nakládání s dpady ze stavební výrby a s dpady z reknstrukcí a dstraňvání staveb / čl. 6 / /2000 Sb zákna dpadech Vzhledem k charakteru a rzsahu stavby není třeba prjektvu dkumentaci psuzvat pdle zákna č.100/2001 Sb. psuzvání vlivu staveb na živtní prstředí. h) dpravní řešení Není předmětem prjektu i) chrana bjektu před škdlivými vlivy vnějšíh prstředí, prtiradnvá patření Není předmětem prjektu j) ddržení becných technických pžadavků na výstavbu Prjekt je řešen v suladu se zněním Vyhlášky č.268/2009 Sb. technických pžadavcích na stavby. V Praze dne Jan David MS architekti s.r.. MS Architekti s.r.., Dnská 9, Praha 10 Strana 6/6
