1 VŠB TECHNICKÁ UNIVERZITA OSTRAVA FAKULTA STROJNÍ, KATEDRA ČÁSTÍ A MECHANISMŮ STROJŮ NÁVRH A VÝPOČET DYNAMICKY NAMÁHANÉHO ŠROUBU PŘÍRUBOVÉHO SPOJE Vysokoškolská příručka Květoslav Kaláb Ostrava 013

2 OBSAH Zadání 3 1 Návrh polotovaru a materiálu šroubu Návrh počtu a rozměrů šroubů Stanovení tuhostí šroubu a přírub Výpočet tuhosti v tahu šroubu 9 3. Výpočet tuhosti v tlaku přírub 10 4 Výpočet sil působících na šroub Výpočet dynamické tahové síly působící v ose šroubu Výpočet statické síly působící obvodově na závit šroubu 1 5 Výpočet kritického namáhání šroubu Dynamické namáhání šroubu v tahu Statické namáhání šroubu v krutu 16 6 Stanovení provozní bezpečnosti šroubu Dynamická bezpečnost Grafické řešení Analytické řešení 3 6. Statická bezpečnost Výsledná bezpečnost Analytické řešení Grafické řešení 5 7 Závěr 6 Literatura 6 7

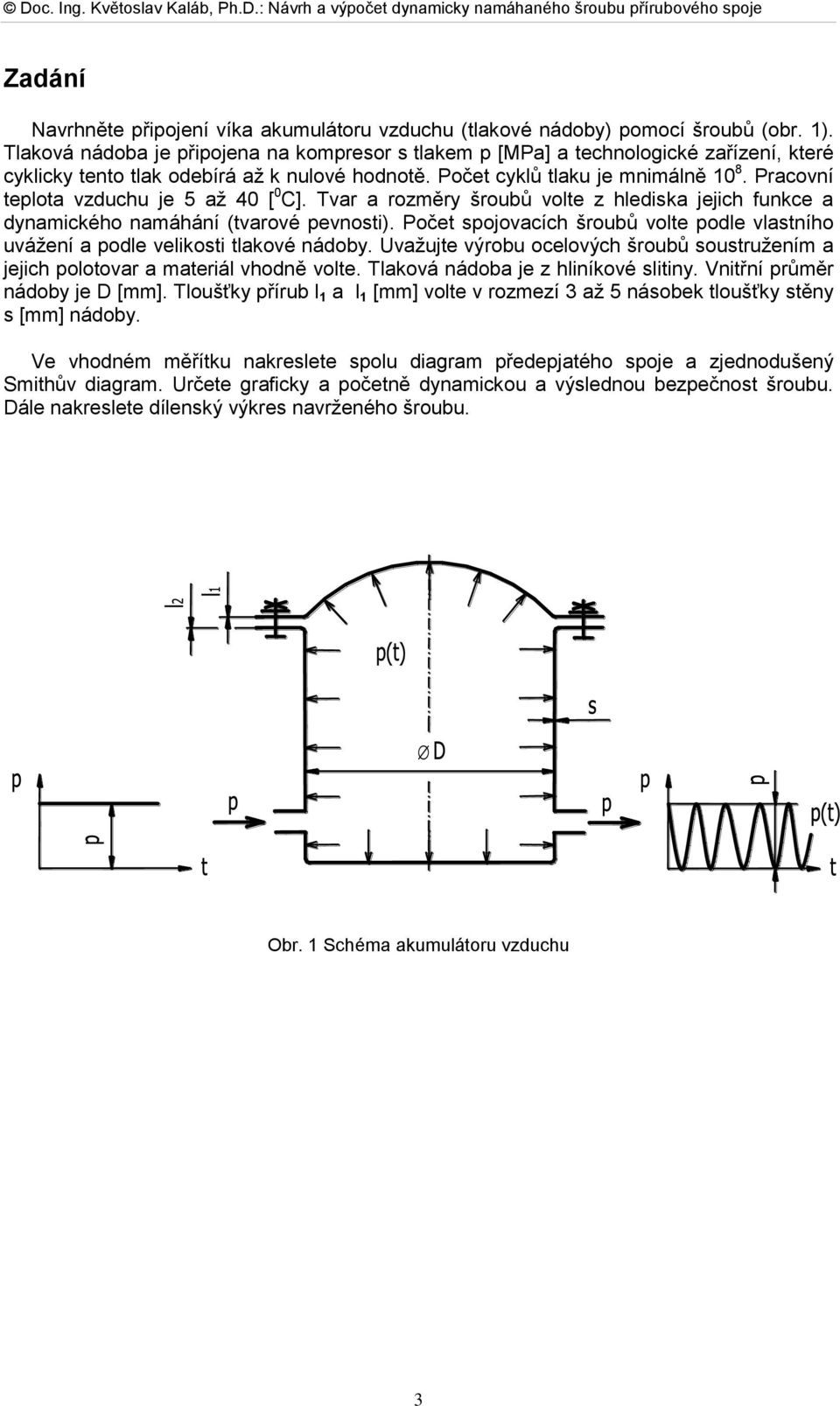

3 Zadání Navrhněte připojení víka akumulátoru vzduchu (tlakové nádoby) pomocí šroubů (obr. 1). Tlaková nádoba je připojena na kompresor s tlakem p [MPa] a technologické zařízení, které cyklicky tento tlak odebírá až k nulové hodnotě. Počet cyklů tlaku je mnimálně Pracovní teplota vzduchu je 5 až 40 [ 0 C]. Tvar a rozměry šroubů volte z hlediska jejich funkce a dynamického namáhání (tvarové pevnosti). Počet spojovacích šroubů volte podle vlastního uvážení a podle velikosti tlakové nádoby. Uvažujte výrobu ocelových šroubů soustružením a jejich polotovar a materiál vhodně volte. Tlaková nádoba je z hliníkové slitiny. Vnitřní průměr nádoby je D [mm]. Tloušťky přírub l 1 a l 1 [mm] volte v rozmezí 3 až 5 násobek tloušťky stěny s [mm] nádoby. Ve vhodném měřítku nakreslete spolu diagram předepjatého spoje a zjednodušený Smithův diagram. Určete graficky a početně dynamickou a výslednou bezpečnost šroubu. Dále nakreslete dílenský výkres navrženého šroubu. Obr. 1 Schéma akumulátoru vzduchu 3

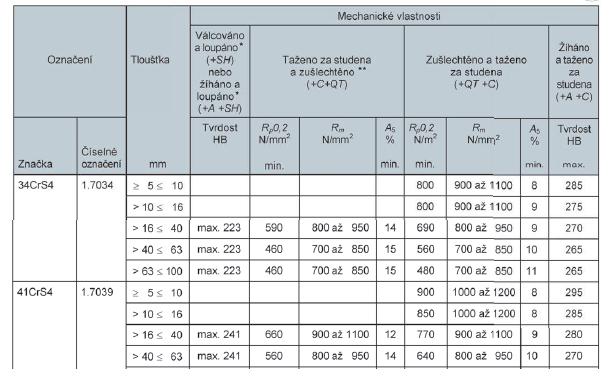

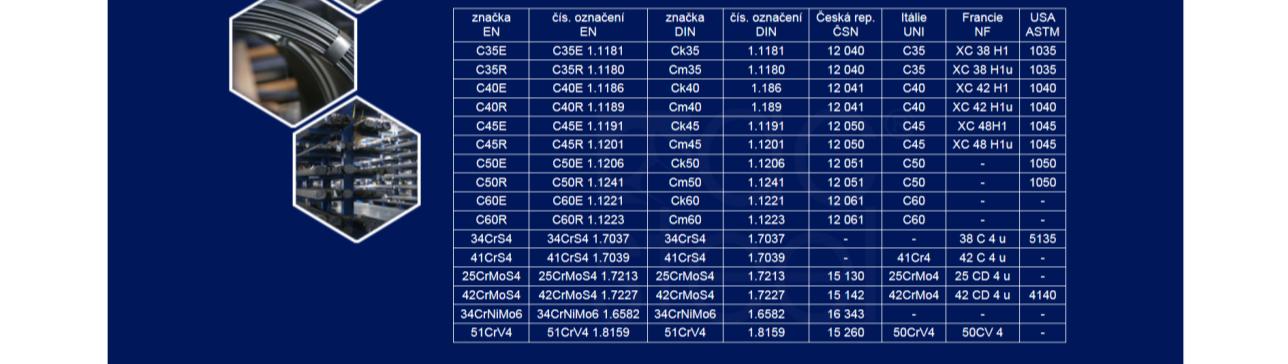

4 POSTUP NÁVRHU A VÝPOČTU DYNAMICKY NAMÁHANÉHO ŠROUBU 1 Návrh polotovaru a materiálu šroubů Jakost oceli šroubu volte s ohledem na polotovar šroubu šestihranná tyč tažená za studena podle ČSN [7]. Návrh musí vycházet ze současného sortimentu hutních polotovarů nabízených na českém trhu. Příslušnou webové a katalogové stránky obchodníka s hutními výrobky, např aj., zkopírujte do výpočtové zprávy (obr. 1). Volte materiál o vysoké hodnotě meze kluzu R e a meze pevnosti R m > 500 [MPa]. Obr. 1 Výběr materialu šroubu z nabídky fy např. ACSteel a.s. 4

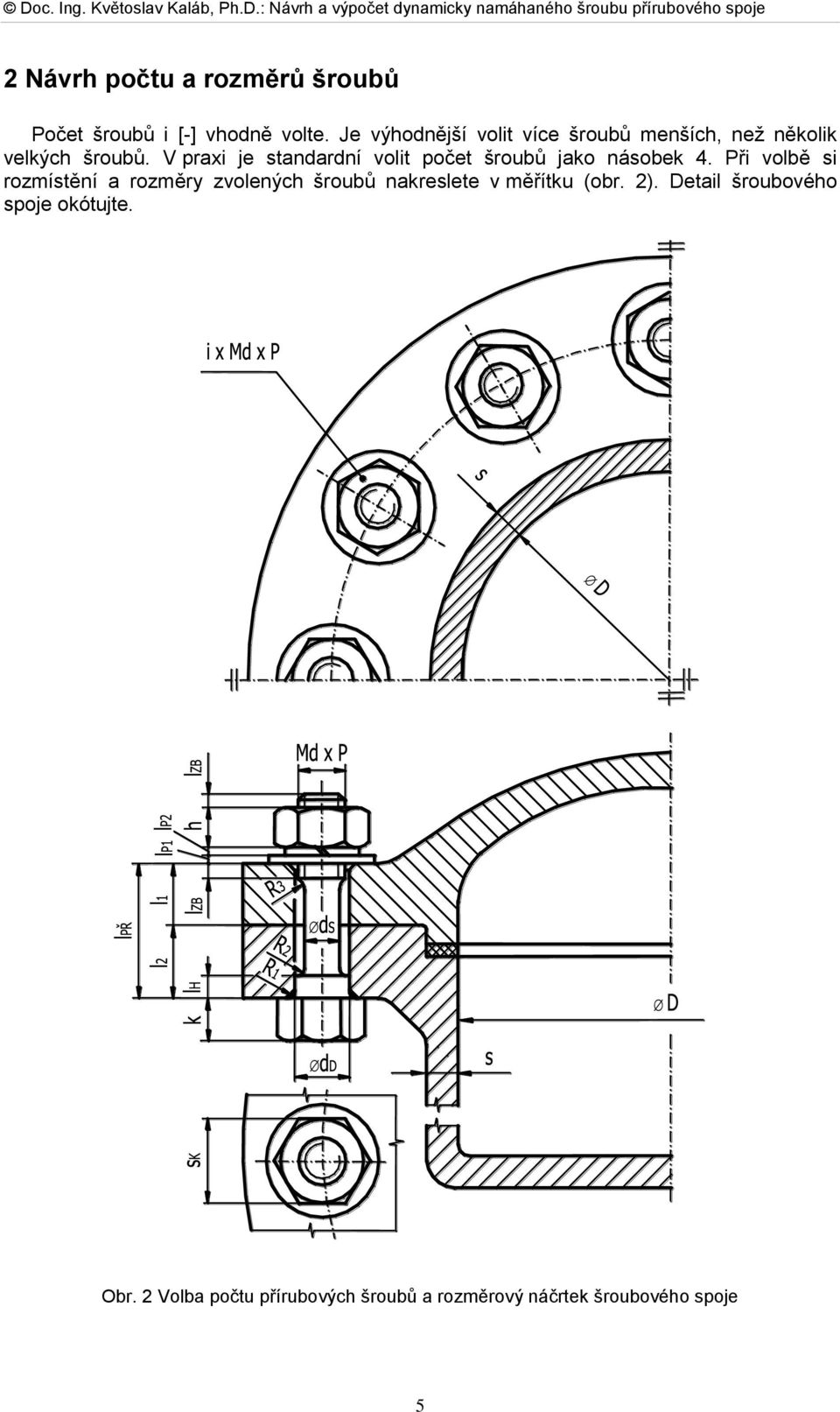

5 Návrh počtu a rozměrů šroubů Počet šroubů i [-] vhodně volte. Je výhodnější volit více šroubů menších, než několik velkých šroubů. V praxi je standardní volit počet šroubů jako násobek 4. Při volbě si rozmístění a rozměry zvolených šroubů nakreslete v měřítku (obr. ). Detail šroubového spoje okótujte. Obr. Volba počtu přírubových šroubů a rozměrový náčrtek šroubového spoje 5

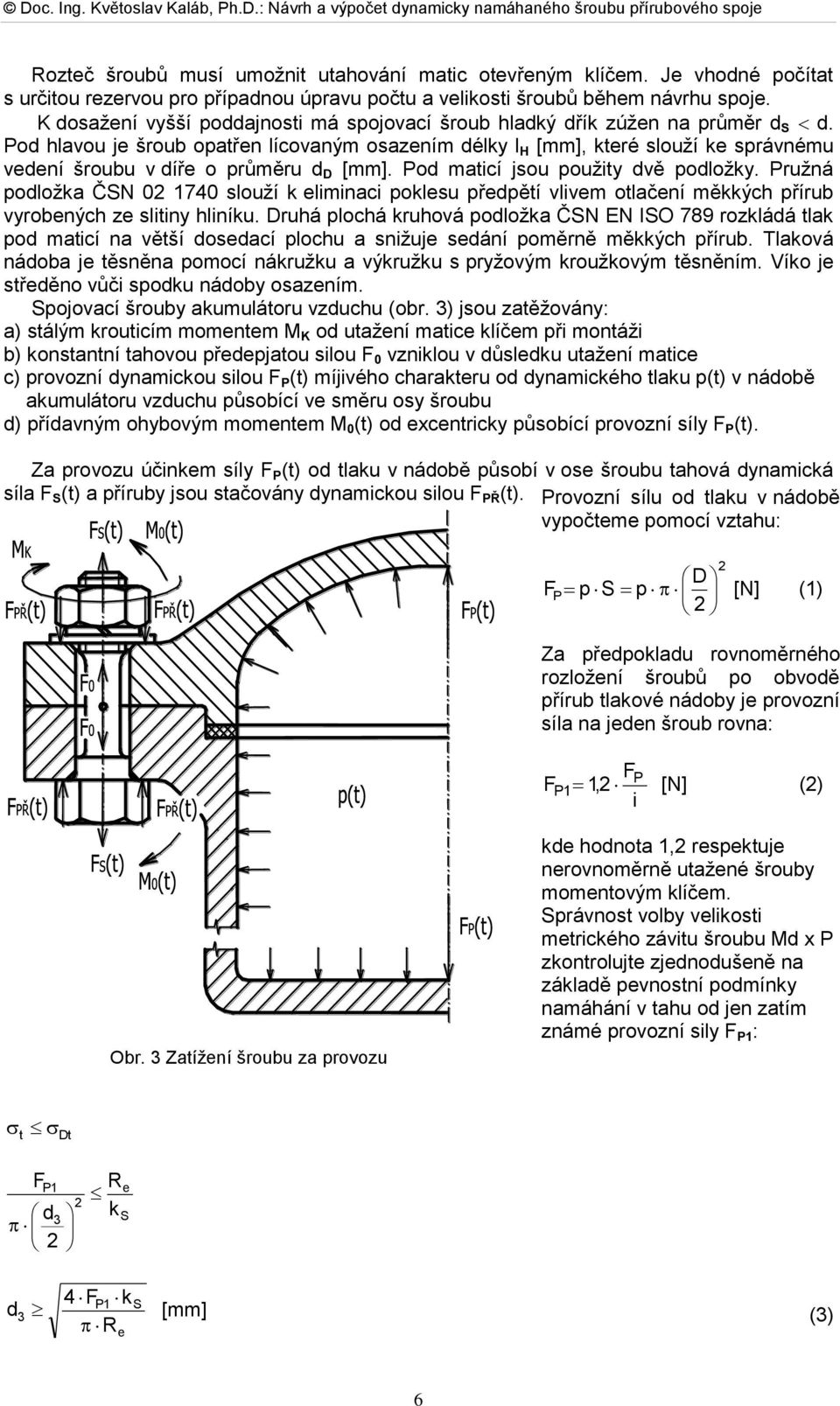

6 Rozteč šroubů musí umožnit utahování matic otevřeným klíčem. Je vhodné počítat s určitou rezervou pro případnou úpravu počtu a velikosti šroubů během návrhu spoje. K dosažení vyšší poddajnosti má spojovací šroub hladký dřík zúžen na průměr d S d. Pod hlavou je šroub opatřen lícovaným osazením délky l H [mm], které slouží ke správnému vedení šroubu v díře o průměru d D [mm]. Pod maticí jsou použity dvě podložky. Pružná podložka ČSN slouží k eliminaci poklesu předpětí vlivem otlačení měkkých přírub vyrobených ze slitiny hliníku. Druhá plochá kruhová podložka ČSN EN ISO 789 rozkládá tlak pod maticí na větší dosedací plochu a snižuje sedání poměrně měkkých přírub. Tlaková nádoba je těsněna pomocí nákružku a výkružku s pryžovým kroužkovým těsněním. Víko je středěno vůči spodku nádoby osazením. Spojovací šrouby akumulátoru vzduchu (obr. 3) jsou zatěžovány: a) stálým krouticím momentem M K od utažení matice klíčem při montáži b) konstantní tahovou předepjatou silou F 0 vzniklou v důsledku utažení matice c) provozní dynamickou silou F P (t) míjivého charakteru od dynamického tlaku p(t) v nádobě akumulátoru vzduchu působící ve směru osy šroubu d) přídavným ohybovým momentem M 0 (t) od excentricky působící provozní síly F P (t). Za provozu účinkem síly F P (t) od tlaku v nádobě působí v ose šroubu tahová dynamická síla F S (t) a příruby jsou stačovány dynamickou silou F PŘ (t). Provozní sílu od tlaku v nádobě vypočteme pomocí vztahu: F p S p P D [N] (1) Za předpokladu rovnoměrného rozložení šroubů po obvodě přírub tlakové nádoby je provozní síla na jeden šroub rovna: F P1 F 1, i P [N] () Obr. 3 Zatížení šroubu za provozu kde hodnota 1, respektuje nerovnoměrně utažené šrouby momentovým klíčem. Správnost volby velikosti metrického závitu šroubu Md x P zkontrolujte zjednodušeně na základě pevnostní podmínky namáhání v tahu od jen zatím známé provozní sily F P1 : t Dt F P1 d3 R k e S d 4 F k P1 S 3 [mm] Re (3) 6

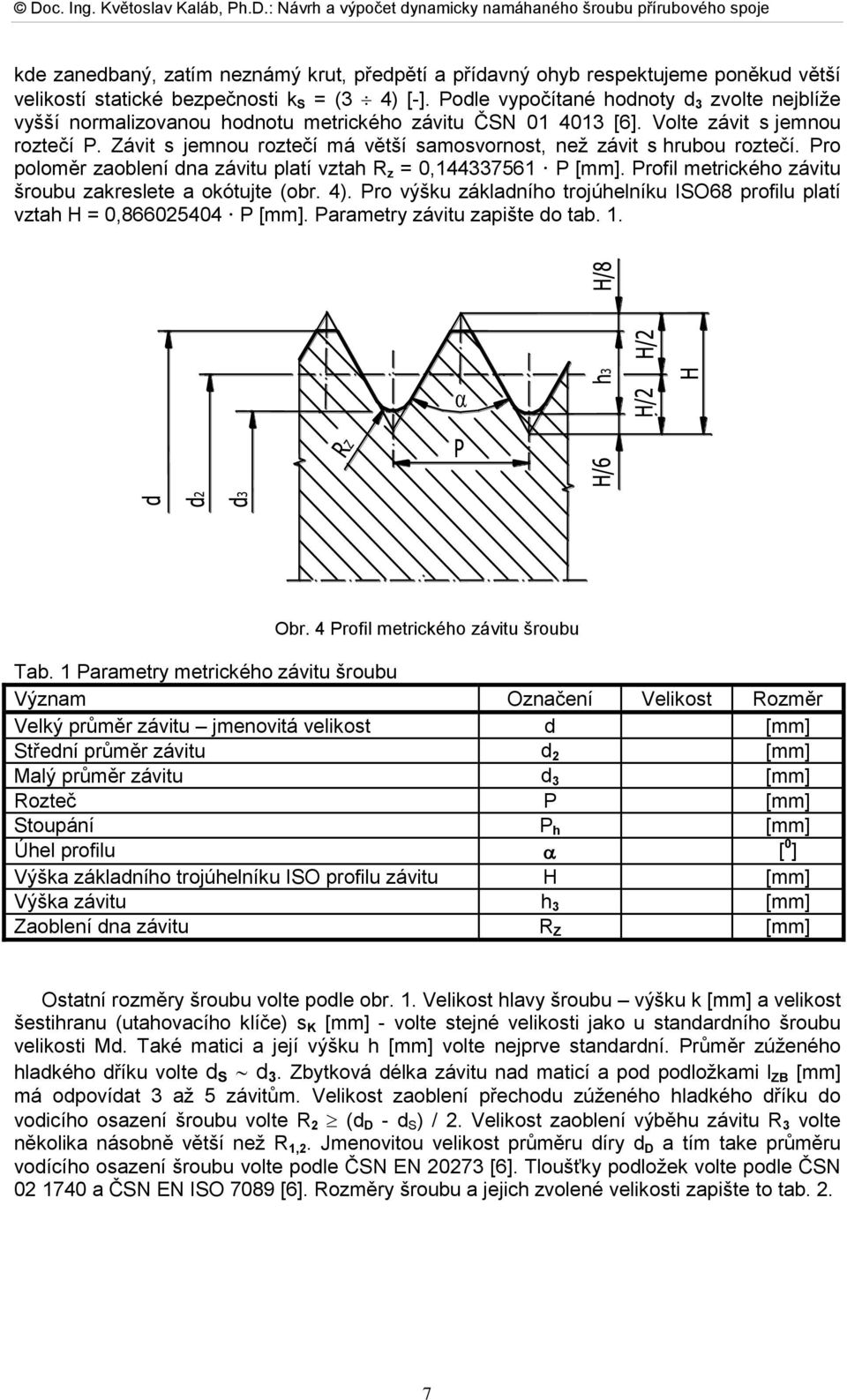

7 kde zanedbaný, zatím neznámý krut, předpětí a přídavný ohyb respektujeme poněkud větší velikostí statické bezpečnosti k S = (3 4) [-]. Podle vypočítané hodnoty d 3 zvolte nejblíže vyšší normalizovanou hodnotu metrického závitu ČSN [6]. Volte závit s jemnou roztečí P. Závit s jemnou roztečí má větší samosvornost, než závit s hrubou roztečí. Pro poloměr zaoblení dna závitu platí vztah R z = 0, P [mm]. Profil metrického závitu šroubu zakreslete a okótujte (obr. 4). Pro výšku základního trojúhelníku ISO68 profilu platí vztah H = 0, P [mm]. Parametry závitu zapište do tab. 1. Obr. 4 Profil metrického závitu šroubu Tab. 1 Parametry metrického závitu šroubu Význam Označení Velikost Rozměr Velký průměr závitu jmenovitá velikost d [mm] Střední průměr závitu d [mm] Malý průměr závitu d 3 [mm] Rozteč P [mm] Stoupání P h [mm] Úhel profilu [ 0 ] Výška základního trojúhelníku ISO profilu závitu H [mm] Výška závitu h 3 [mm] Zaoblení dna závitu R Z [mm] Ostatní rozměry šroubu volte podle obr. 1. Velikost hlavy šroubu výšku k [mm] a velikost šestihranu (utahovacího klíče) s K [mm] - volte stejné velikosti jako u standardního šroubu velikosti Md. Také matici a její výšku h [mm] volte nejprve standardní. Průměr zúženého hladkého dříku volte d S d 3. Zbytková délka závitu nad maticí a pod podložkami l ZB [mm] má odpovídat 3 až 5 závitům. Velikost zaoblení přechodu zúženého hladkého dříku do vodicího osazení šroubu volte R (d D - d S ) /. Velikost zaoblení výběhu závitu R 3 volte několika násobně větší než R 1,. Jmenovitou velikost průměru díry d D a tím take průměru vodícího osazení šroubu volte podle ČSN EN 073 [6]. Tloušťky podložek volte podle ČSN a ČSN EN ISO 7089 [6]. Rozměry šroubu a jejich zvolené velikosti zapište to tab.. 7

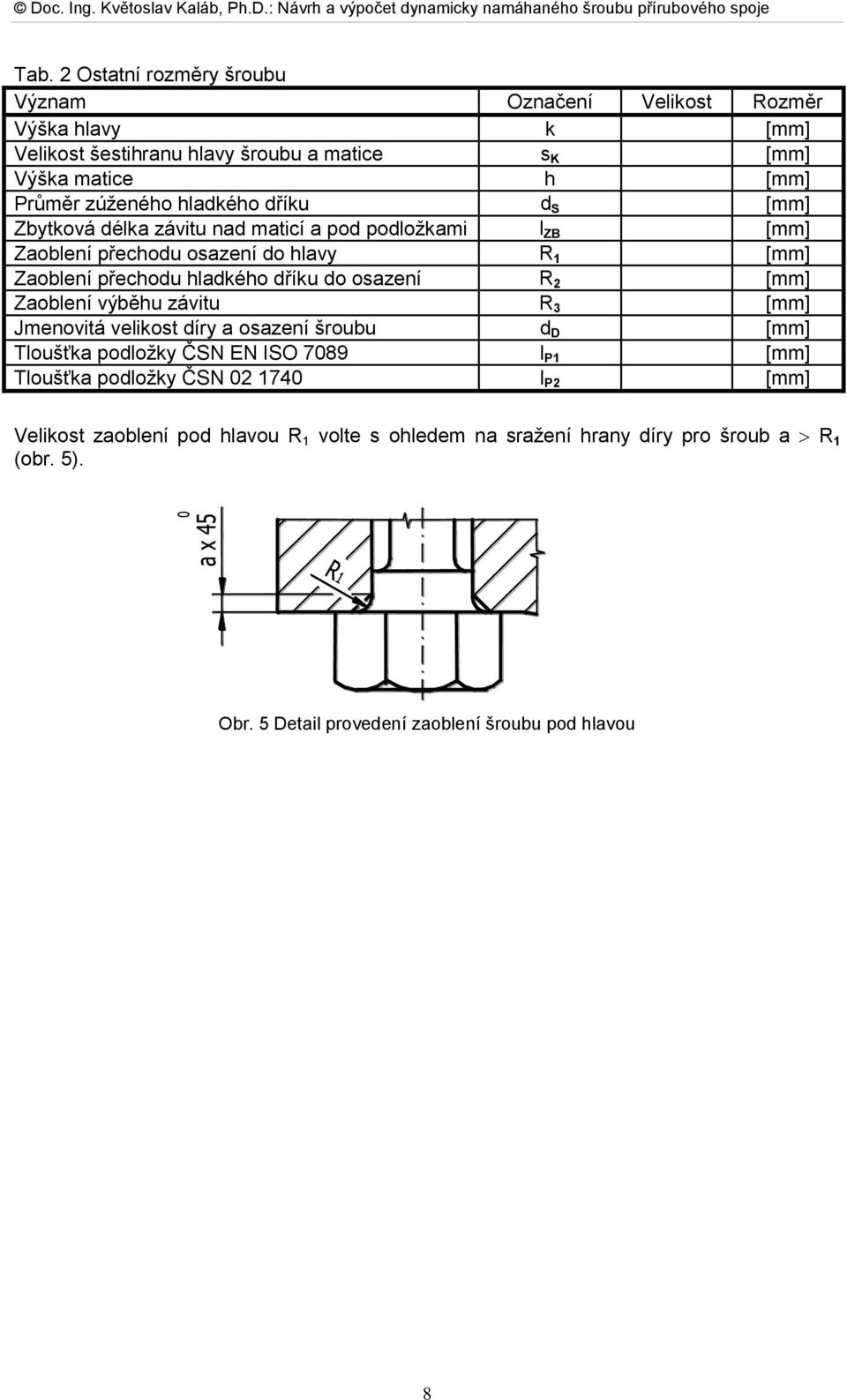

8 Tab. Ostatní rozměry šroubu Význam Označení Velikost Rozměr Výška hlavy k [mm] Velikost šestihranu hlavy šroubu a matice s K [mm] Výška matice h [mm] Průměr zúženého hladkého dříku d S [mm] Zbytková délka závitu nad maticí a pod podložkami l ZB [mm] Zaoblení přechodu osazení do hlavy R 1 [mm] Zaoblení přechodu hladkého dříku do osazení R [mm] Zaoblení výběhu závitu R 3 [mm] Jmenovitá velikost díry a osazení šroubu d D [mm] Tloušťka podložky ČSN EN ISO 7089 l P1 [mm] Tloušťka podložky ČSN l P [mm] Velikost zaoblení pod hlavou R 1 volte s ohledem na sražení hrany díry pro šroub a R 1 (obr. 5). Obr. 5 Detail provedení zaoblení šroubu pod hlavou 8

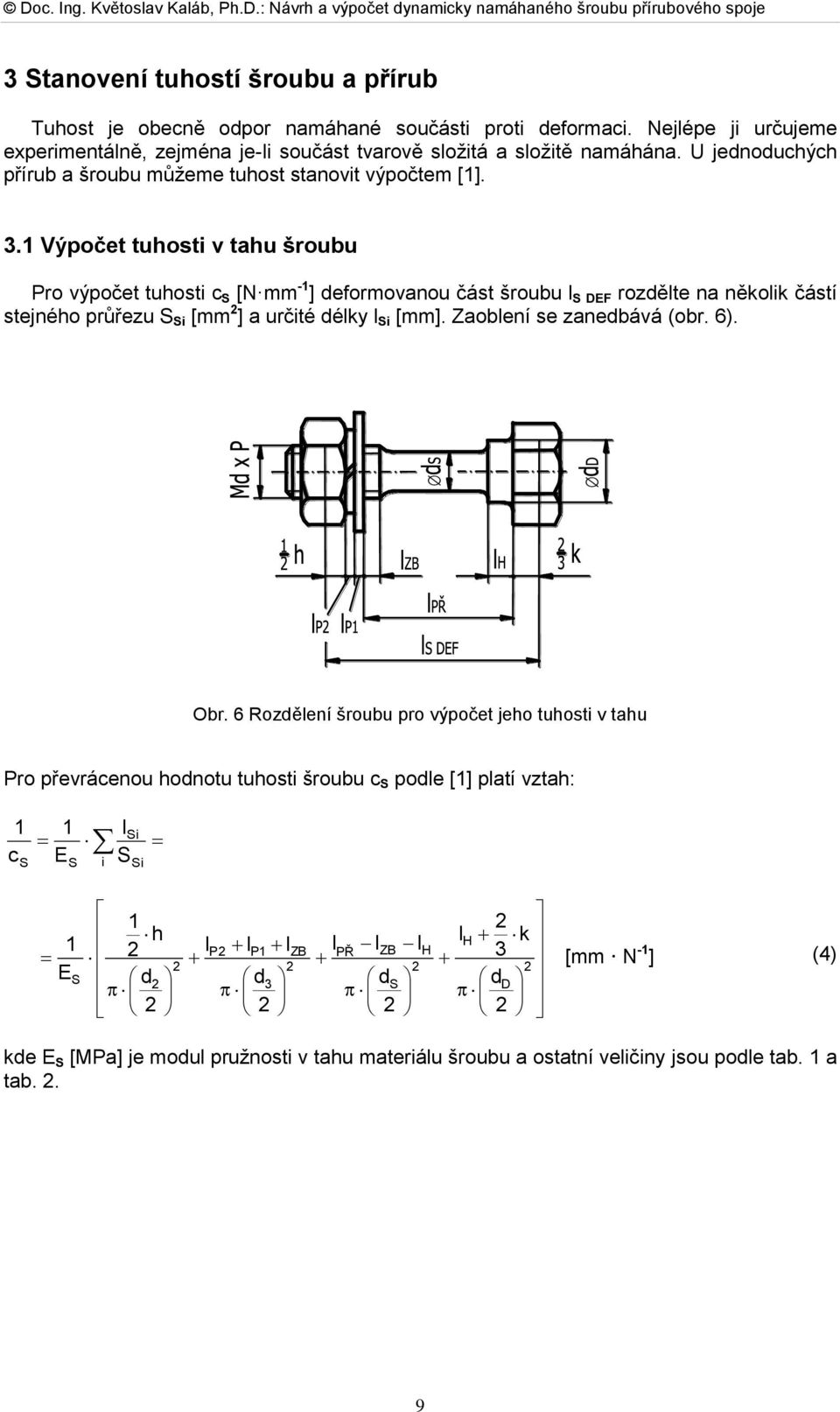

9 3 Stanovení tuhostí šroubu a přírub Tuhost je obecně odpor namáhané součásti proti deformaci. Nejlépe ji určujeme experimentálně, zejména je-li součást tvarově složitá a složitě namáhána. U jednoduchých přírub a šroubu můžeme tuhost stanovit výpočtem [1]. 3.1 Výpočet tuhosti v tahu šroubu Pro výpočet tuhosti c S [N mm -1 ] deformovanou část šroubu l S DEF rozdělte na několik částí stejného průřezu S Si [mm ] a určité délky l Si [mm]. Zaoblení se zanedbává (obr. 6). Obr. 6 Rozdělení šroubu pro výpočet jeho tuhosti v tahu Pro převrácenou hodnotu tuhosti šroubu c S podle [1] platí vztah: 1 c S 1 E S i l S Si Si 1 h l H k 1 lp lp1 l l lzb l ZB PŘ H 3 E S d d3 ds dd [mm N -1 ] (4) kde E S [MPa] je modul pružnosti v tahu materiálu šroubu a ostatní veličiny jsou podle tab. 1 a tab.. 9

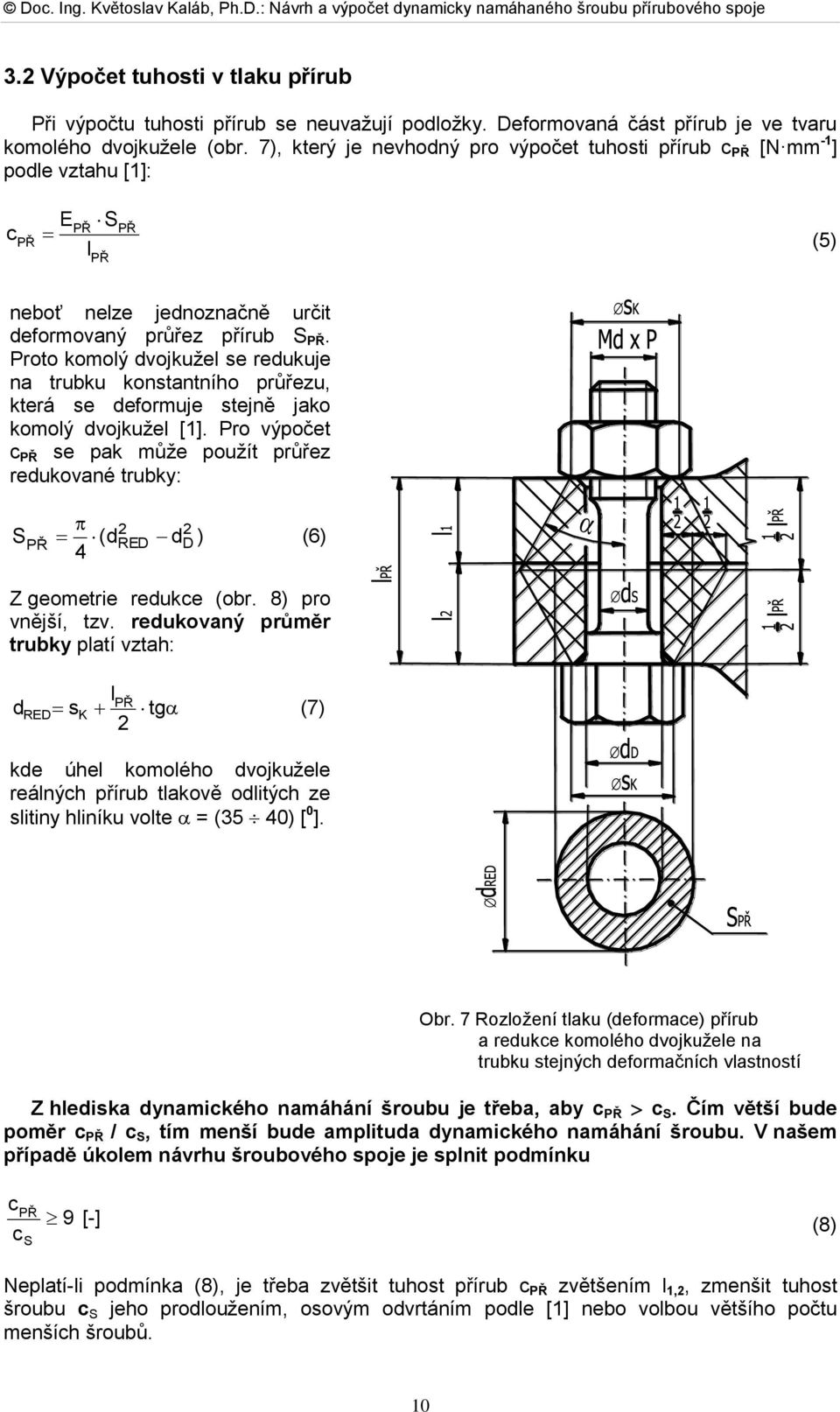

10 3. Výpočet tuhosti v tlaku přírub Při výpočtu tuhosti přírub se neuvažují podložky. Deformovaná část přírub je ve tvaru komolého dvojkužele (obr. 7), který je nevhodný pro výpočet tuhosti přírub c PŘ [N mm -1 ] podle vztahu [1]: c PŘ E PŘ l S PŘ PŘ (5) neboť nelze jednoznačně určit deformovaný průřez přírub S PŘ. Proto komolý dvojkužel se redukuje na trubku konstantního průřezu, která se deformuje stejně jako komolý dvojkužel [1]. Pro výpočet c PŘ se pak může použít průřez redukované trubky: S PŘ (d 4 RED d D ) (6) Z geometrie redukce (obr. 8) pro vnější, tzv. redukovaný průměr trubky platí vztah: lpř dred sk tg (7) kde úhel komolého dvojkužele reálných přírub tlakově odlitých ze slitiny hliníku volte = (35 40) [ 0 ]. Obr. 7 Rozložení tlaku (deformace) přírub a redukce komolého dvojkužele na trubku stejných deformačních vlastností Z hlediska dynamického namáhání šroubu je třeba, aby c PŘ c S. Čím větší bude poměr c PŘ / c S, tím menší bude amplituda dynamického namáhání šroubu. V našem případě úkolem návrhu šroubového spoje je splnit podmínku c c PŘ S 9 [-] (8) Neplatí-li podmínka (8), je třeba zvětšit tuhost přírub c PŘ zvětšením l 1,, zmenšit tuhost šroubu c S jeho prodloužením, osovým odvrtáním podle [1] nebo volbou většího počtu menších šroubů. 10

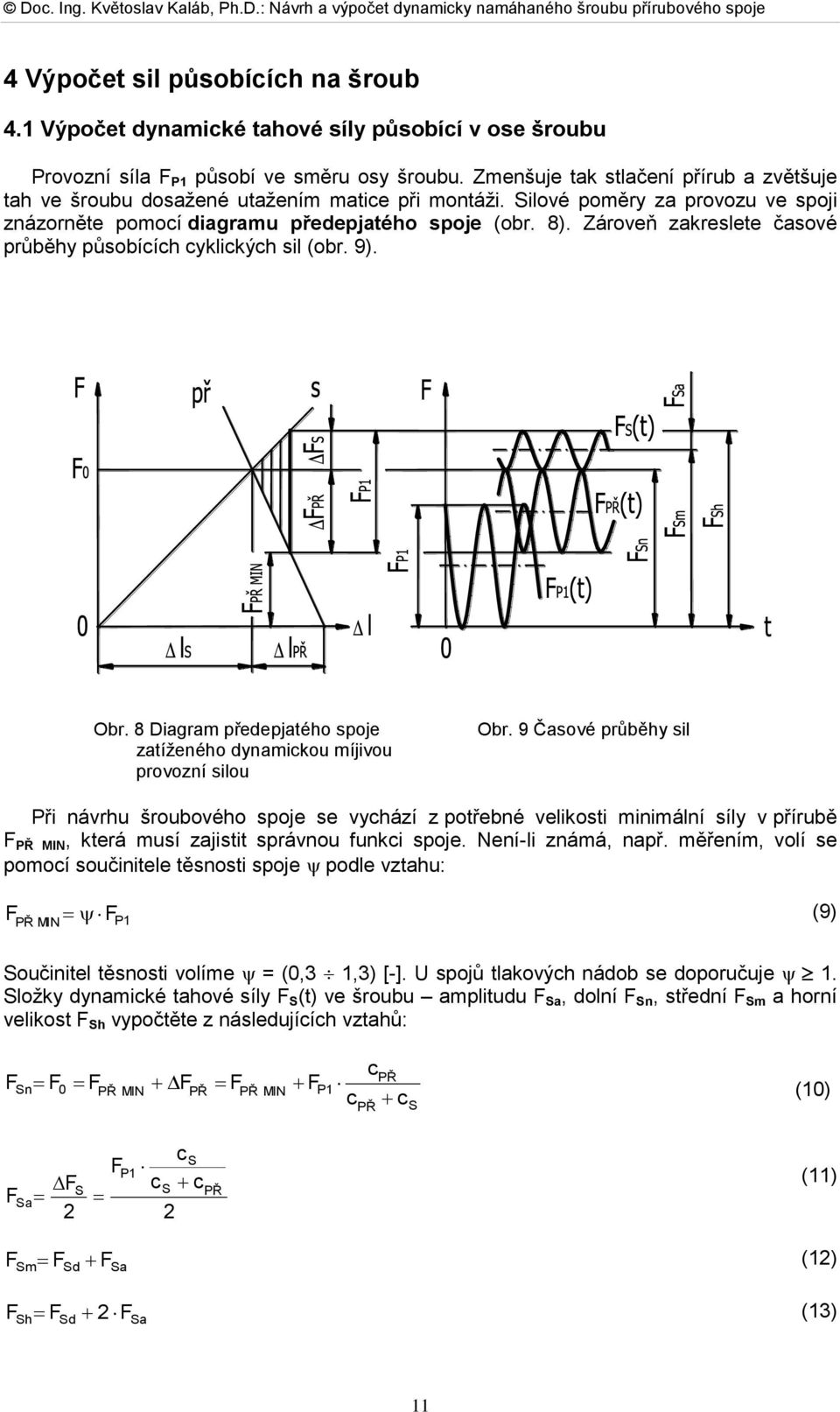

11 4 Výpočet sil působících na šroub 4.1 Výpočet dynamické tahové síly působící v ose šroubu Provozní síla F P1 působí ve směru osy šroubu. Zmenšuje tak stlačení přírub a zvětšuje tah ve šroubu dosažené utažením matice při montáži. Silové poměry za provozu ve spoji znázorněte pomocí diagramu předepjatého spoje (obr. 8). Zároveň zakreslete časové průběhy působících cyklických sil (obr. 9). Obr. 8 Diagram předepjatého spoje zatíženého dynamickou míjivou provozní silou Obr. 9 Časové průběhy sil Při návrhu šroubového spoje se vychází z potřebné velikosti minimální síly v přírubě F PŘ MIN, která musí zajistit správnou funkci spoje. Není-li známá, např. měřením, volí se pomocí součinitele těsnosti spoje podle vztahu: F PŘ MIN F P1 (9) Součinitel těsnosti volíme = (0,3 1,3) [-]. U spojů tlakových nádob se doporučuje 1. Složky dynamické tahové síly F S (t) ve šroubu amplitudu F Sa, dolní F Sn, střední F Sm a horní velikost F Sh vypočtěte z následujících vztahů: F Sn F 0 F PŘ MIN F PŘ F PŘ MIN F P1 c c PŘ PŘ c S (10) F Sa F S F P1 c S cs c PŘ (11) F Sm Sh F F (1) Sd Sd Sa F F F (13) Sa 11

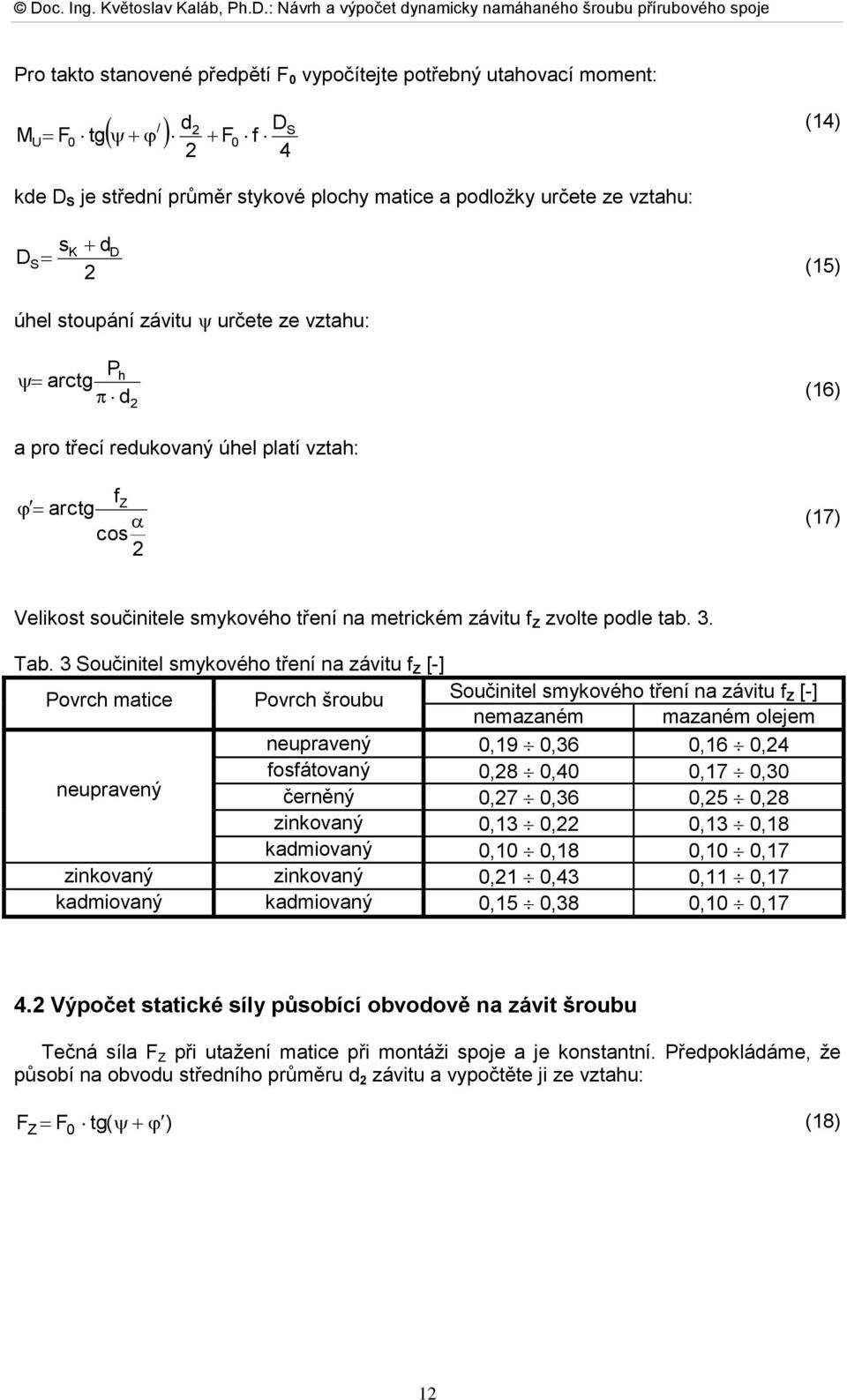

12 Pro takto stanovené předpětí F 0 vypočítejte potřebný utahovací moment: M F tg U 0 / d DS F0 f 4 (14) kde D S je střední průměr stykové plochy matice a podložky určete ze vztahu: s D S K d D (15) úhel stoupání závitu určete ze vztahu: Ph arctg d (16) a pro třecí redukovaný úhel platí vztah: fz arctg cos (17) Velikost součinitele smykového tření na metrickém závitu f Z zvolte podle tab. 3. Tab. 3 Součinitel smykového tření na závitu f Z [-] Povrch matice Povrch šroubu Součinitel smykového tření na závitu f Z [-] nemazaném mazaném olejem neupravený 0,19 0,36 0,16 0,4 neupravený fosfátovaný 0,8 0,40 0,17 0,30 černěný 0,7 0,36 0,5 0,8 zinkovaný 0,13 0, 0,13 0,18 kadmiovaný 0,10 0,18 0,10 0,17 zinkovaný zinkovaný 0,1 0,43 0,11 0,17 kadmiovaný kadmiovaný 0,15 0,38 0,10 0,17 4. Výpočet statické síly působící obvodově na závit šroubu Tečná síla F Z při utažení matice při montáži spoje a je konstantní. Předpokládáme, že působí na obvodu středního průměru d závitu a vypočtěte ji ze vztahu: FZ F0 tg( ) (18) 1

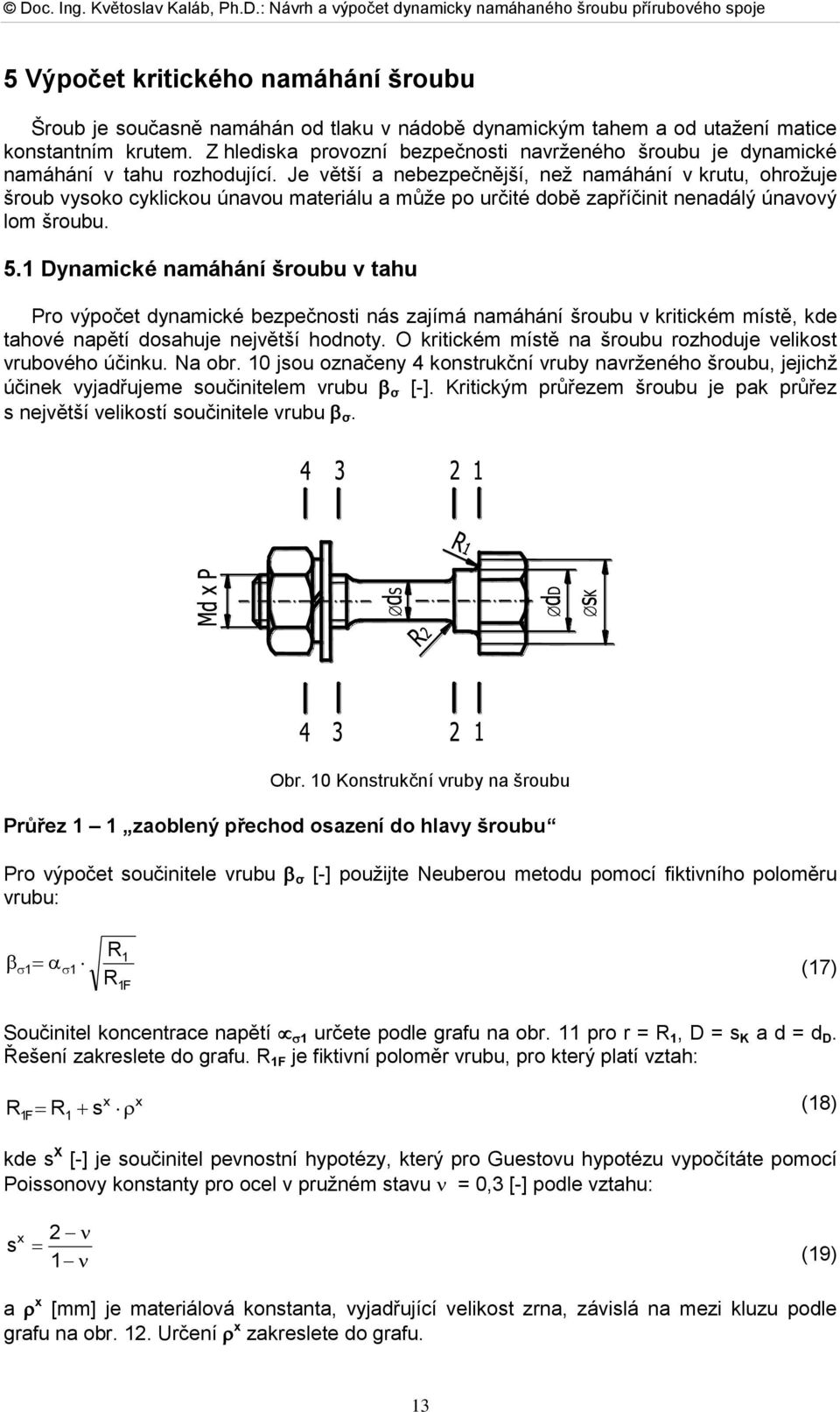

13 5 Výpočet kritického namáhání šroubu Šroub je současně namáhán od tlaku v nádobě dynamickým tahem a od utažení matice konstantním krutem. Z hlediska provozní bezpečnosti navrženého šroubu je dynamické namáhání v tahu rozhodující. Je větší a nebezpečnější, než namáhání v krutu, ohrožuje šroub vysoko cyklickou únavou materiálu a může po určité době zapříčinit nenadálý únavový lom šroubu. 5.1 Dynamické namáhání šroubu v tahu Pro výpočet dynamické bezpečnosti nás zajímá namáhání šroubu v kritickém místě, kde tahové napětí dosahuje největší hodnoty. O kritickém místě na šroubu rozhoduje velikost vrubového účinku. Na obr. 10 jsou označeny 4 konstrukční vruby navrženého šroubu, jejichž účinek vyjadřujeme součinitelem vrubu σ [-]. Kritickým průřezem šroubu je pak průřez s největší velikostí součinitele vrubu σ. Obr. 10 Konstrukční vruby na šroubu Průřez 1 1 zaoblený přechod osazení do hlavy šroubu Pro výpočet součinitele vrubu σ [-] použijte Neuberou metodu pomocí fiktivního poloměru vrubu: 1 1 R R 1 1F (17) Součinitel koncentrace napětí 1 určete podle grafu na obr. 11 pro r = R 1, D = s K a d = d D. Řešení zakreslete do grafu. R 1F je fiktivní poloměr vrubu, pro který platí vztah: R x 1F R1 s x (18) kde s X [-] je součinitel pevnostní hypotézy, který pro Guestovu hypotézu vypočítáte pomocí Poissonovy konstanty pro ocel v pružném stavu = 0,3 [-] podle vztahu: s x 1 (19) a x [mm] je materiálová konstanta, vyjadřující velikost zrna, závislá na mezi kluzu podle grafu na obr. 1. Určení x zakreslete do grafu. 13

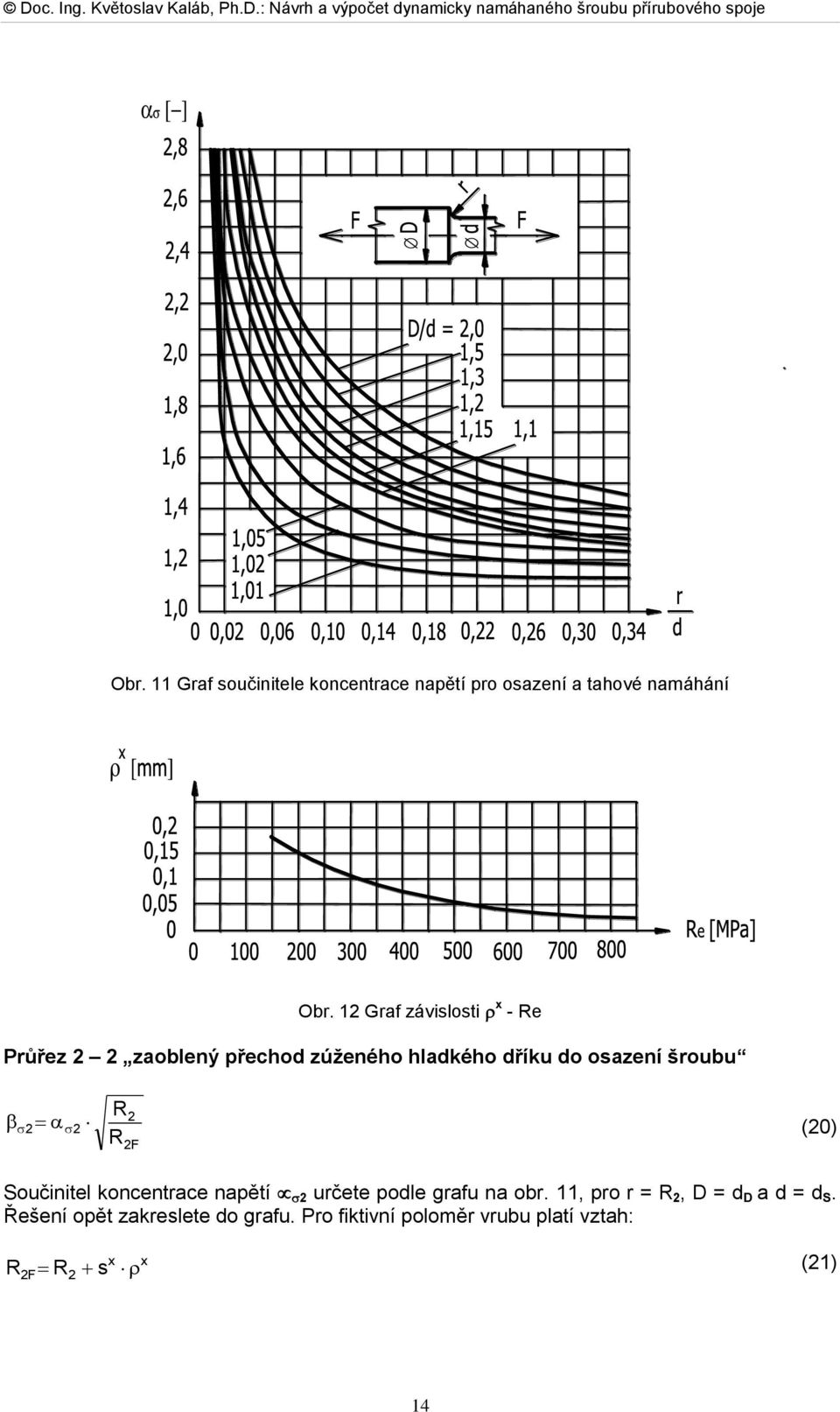

14 Obr. 11 Graf součinitele koncentrace napětí pro osazení a tahové namáhání Obr. 1 Graf závislosti x - Re Průřez zaoblený přechod zúženého hladkého dříku do osazení šroubu R (0) RF Součinitel koncentrace napětí určete podle grafu na obr. 11, pro r = R, D = d D a d = d S. Řešení opět zakreslete do grafu. Pro fiktivní poloměr vrubu platí vztah: R x x F R s (1) 14

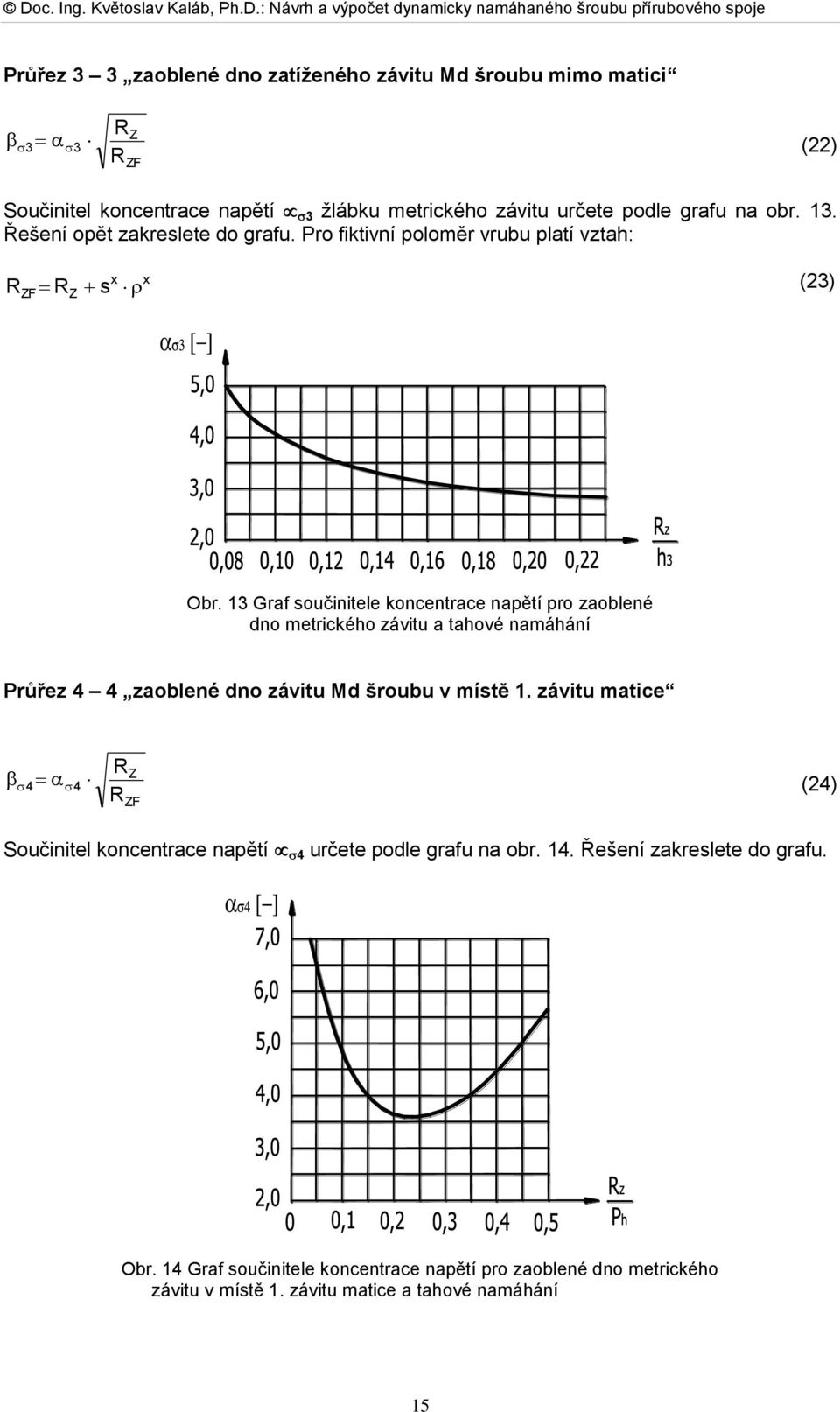

15 Průřez 3 3 zaoblené dno zatíženého závitu Md šroubu mimo matici 3 3 R R Z ZF () Součinitel koncentrace napětí 3 žlábku metrického závitu určete podle grafu na obr. 13. Řešení opět zakreslete do grafu. Pro fiktivní poloměr vrubu platí vztah: R ZF R Z s x x (3) Obr. 13 Graf součinitele koncentrace napětí pro zaoblené dno metrického závitu a tahové namáhání Průřez 4 4 zaoblené dno závitu Md šroubu v místě 1. závitu matice 4 4 R R Z ZF (4) Součinitel koncentrace napětí 4 určete podle grafu na obr. 14. Řešení zakreslete do grafu. Obr. 14 Graf součinitele koncentrace napětí pro zaoblené dno metrického závitu v místě 1. závitu matice a tahové namáhání 15

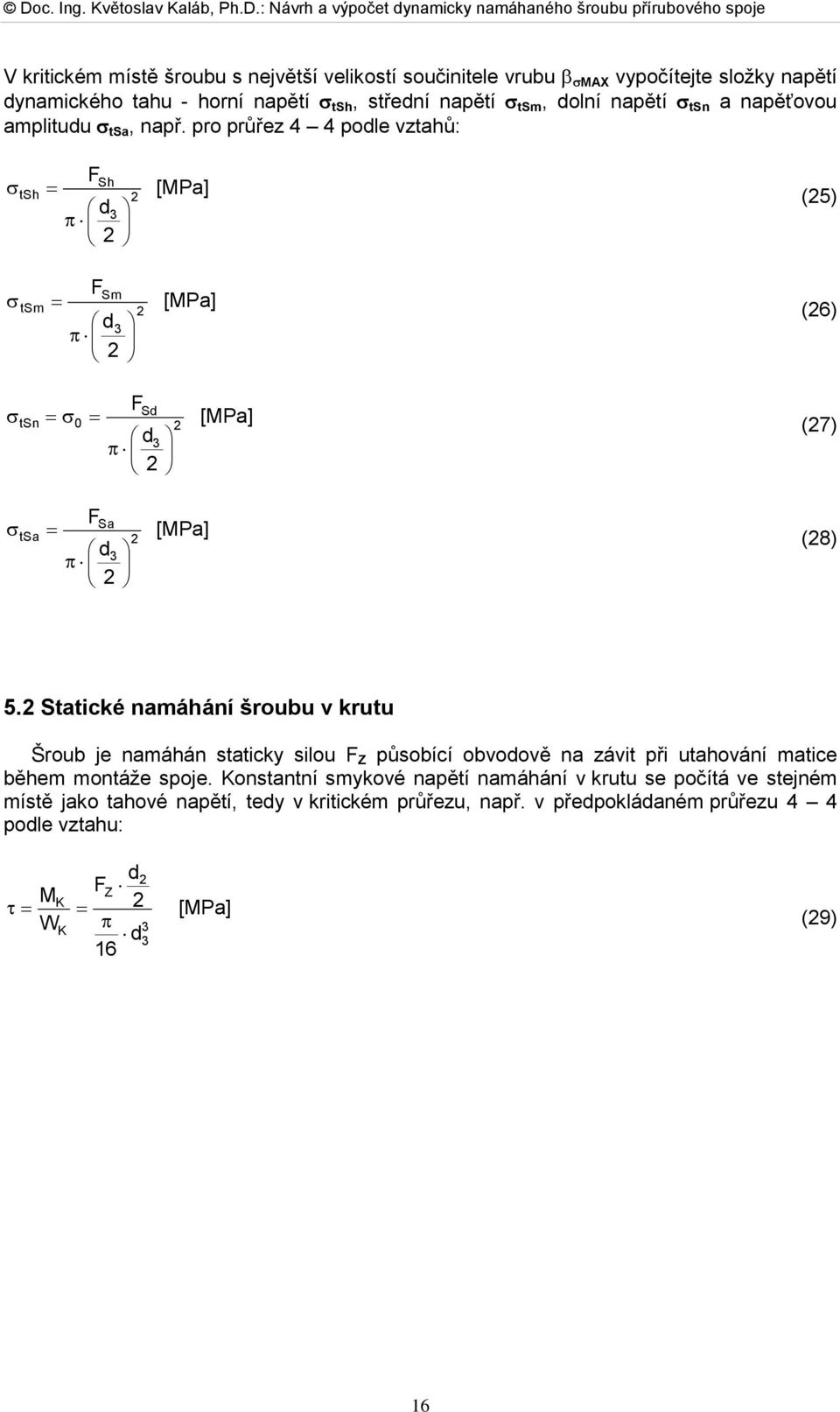

16 V kritickém místě šroubu s největší velikostí součinitele vrubu MAX vypočítejte složky napětí dynamického tahu - horní napětí tsh, střední napětí tsm, dolní napětí tsn a napěťovou amplitudu tsa, např. pro průřez 4 4 podle vztahů: tsh F Sh d3 [MPa] (5) F Sm tsm [MPa] d3 (6) tsn 0 F Sd d3 [MPa] (7) tsa F Sa d3 [MPa] (8) 5. Statické namáhání šroubu v krutu Šroub je namáhán staticky silou F Z působící obvodově na závit při utahování matice během montáže spoje. Konstantní smykové napětí namáhání v krutu se počítá ve stejném místě jako tahové napětí, tedy v kritickém průřezu, např. v předpokládaném průřezu 4 4 podle vztahu: d F M Z K [MPa] W K 3 d3 16 (9) 16

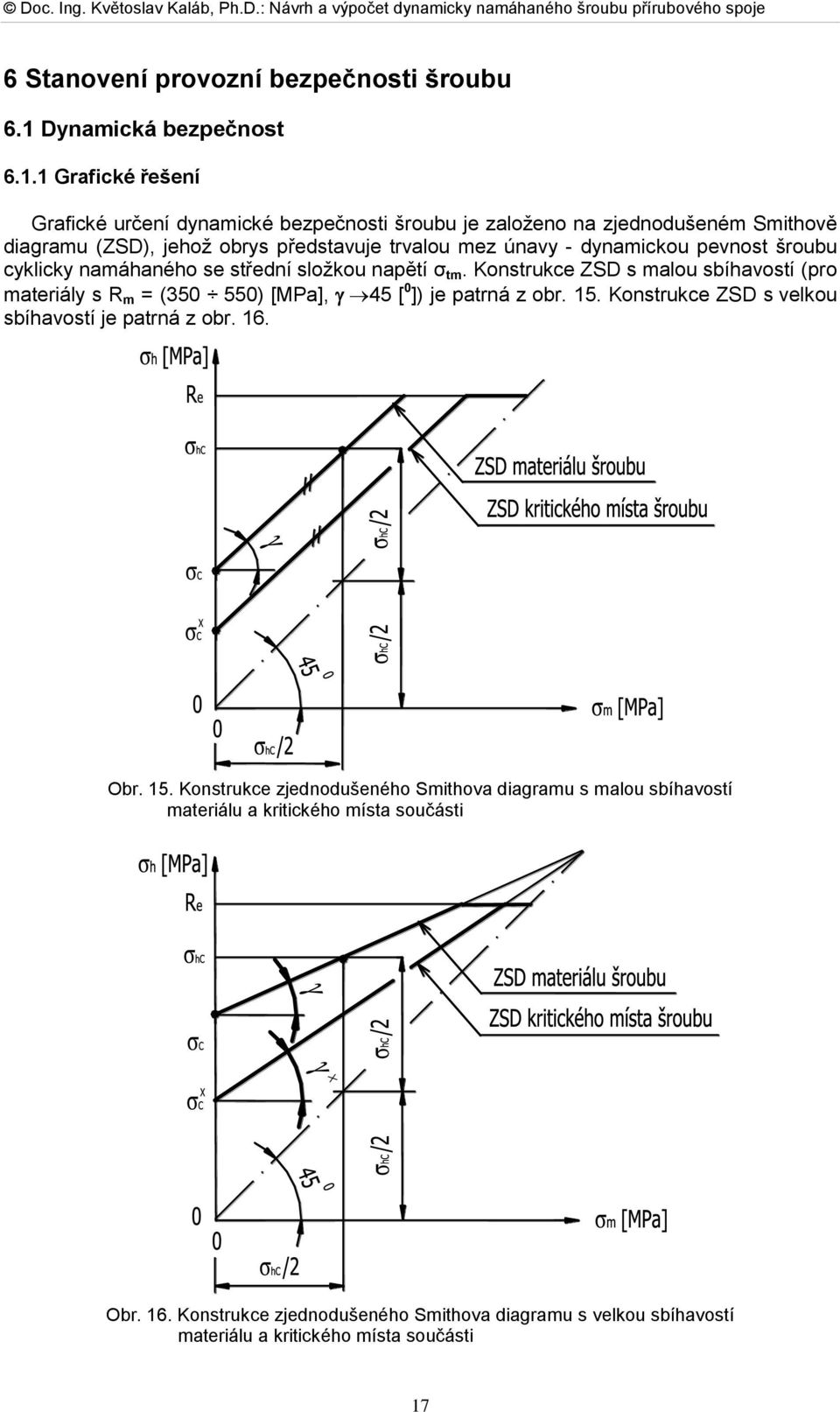

17 6 Stanovení provozní bezpečnosti šroubu 6.1 Dynamická bezpečnost Grafické řešení Grafické určení dynamické bezpečnosti šroubu je založeno na zjednodušeném Smithově diagramu (ZSD), jehož obrys představuje trvalou mez únavy - dynamickou pevnost šroubu cyklicky namáhaného se střední složkou napětí σ tm. Konstrukce ZSD s malou sbíhavostí (pro materiály s R m = ( ) [MPa], 45 [ 0 ]) je patrná z obr. 15. Konstrukce ZSD s velkou sbíhavostí je patrná z obr. 16. Obr. 15. Konstrukce zjednodušeného Smithova diagramu s malou sbíhavostí materiálu a kritického místa součásti Obr. 16. Konstrukce zjednodušeného Smithova diagramu s velkou sbíhavostí materiálu a kritického místa součásti 17

18 Nejprve sestrojte zjednodušený Smithův diagram materiálu šroubu (hladké součásti bez vrubu). Diagram je určen mezí únavy materiálu šroubu C [MPa] a součinitelem sbíhavosti [-], který určuje směr přímky dynamické pevnosti. Oba parametry jsou závislé na pevnosti materiálu, způsobu zatěžování a na účinku vrubu. Určují se experimentálně. Pro souměrně střídavý tah tlak C a lze určit zjednodušeně výpočtem z empirických korelací s mezí statické pevnosti oceli R m = ( ) [MPa]: C 0,35 R m [MPa] (30) [-] (31) 0 4,0 R m 10 K sestrojení úsečky dynamické pevnosti pak můžete použít mez únavy pro míjivý cyklus hc [MPa] (obr. 18) a/nebo úhly,. Úhly, vypočítáte ze vztahů: tg 1 (3) tg 1 (33) kde součinitel sbíhavosti šroubu - vrubované součásti je MAX P [-] (34) Pomocí součinitele sbíhavosti [-] určíte také hodnotu hc. Ze zjednodušeného Haighova diagramu materiálu (obr. 17) lze odvodit vztah pro hc : tg hc hc C C hc hc hc C 1 [MPa] (35) Obr. 17 Zjednodušený Haighův diagram Obr. 19 znázorňuje Wöhlerovy křivky dvou v praxi nejdůležitějších cyklů - souměrně střídavý a míjivý cyklus. 18

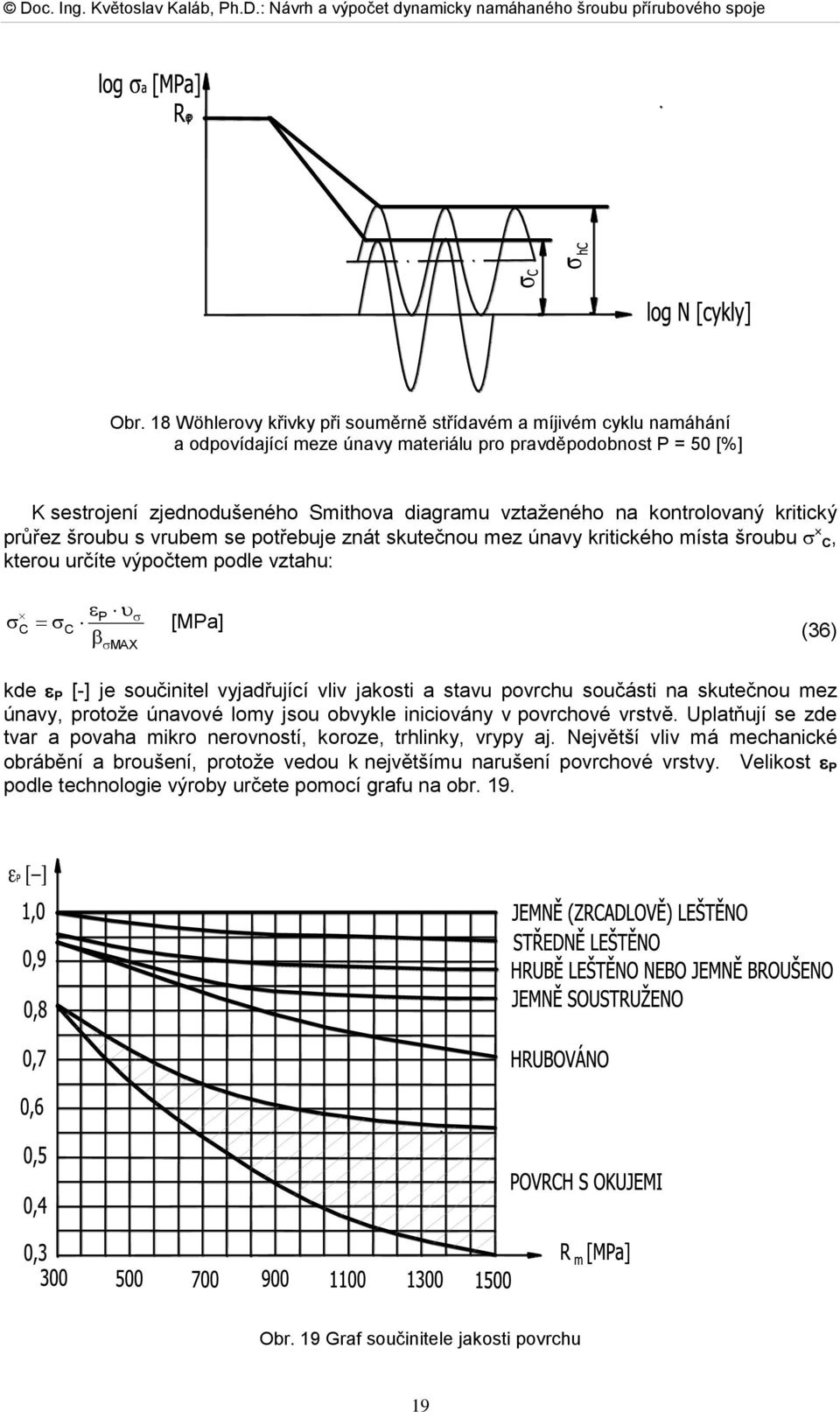

19 Obr. 18 Wöhlerovy křivky při souměrně střídavém a míjivém cyklu namáhání a odpovídající meze únavy materiálu pro pravděpodobnost P = 50 [%] K sestrojení zjednodušeného Smithova diagramu vztaženého na kontrolovaný kritický průřez šroubu s vrubem se potřebuje znát skutečnou mez únavy kritického místa šroubu C, kterou určíte výpočtem podle vztahu: C C P MAX [MPa] (36) kde P [-] je součinitel vyjadřující vliv jakosti a stavu povrchu součásti na skutečnou mez únavy, protože únavové lomy jsou obvykle iniciovány v povrchové vrstvě. Uplatňují se zde tvar a povaha mikro nerovností, koroze, trhlinky, vrypy aj. Největší vliv má mechanické obrábění a broušení, protože vedou k největšímu narušení povrchové vrstvy. Velikost P podle technologie výroby určete pomocí grafu na obr. 19. Obr. 19 Graf součinitele jakosti povrchu 19

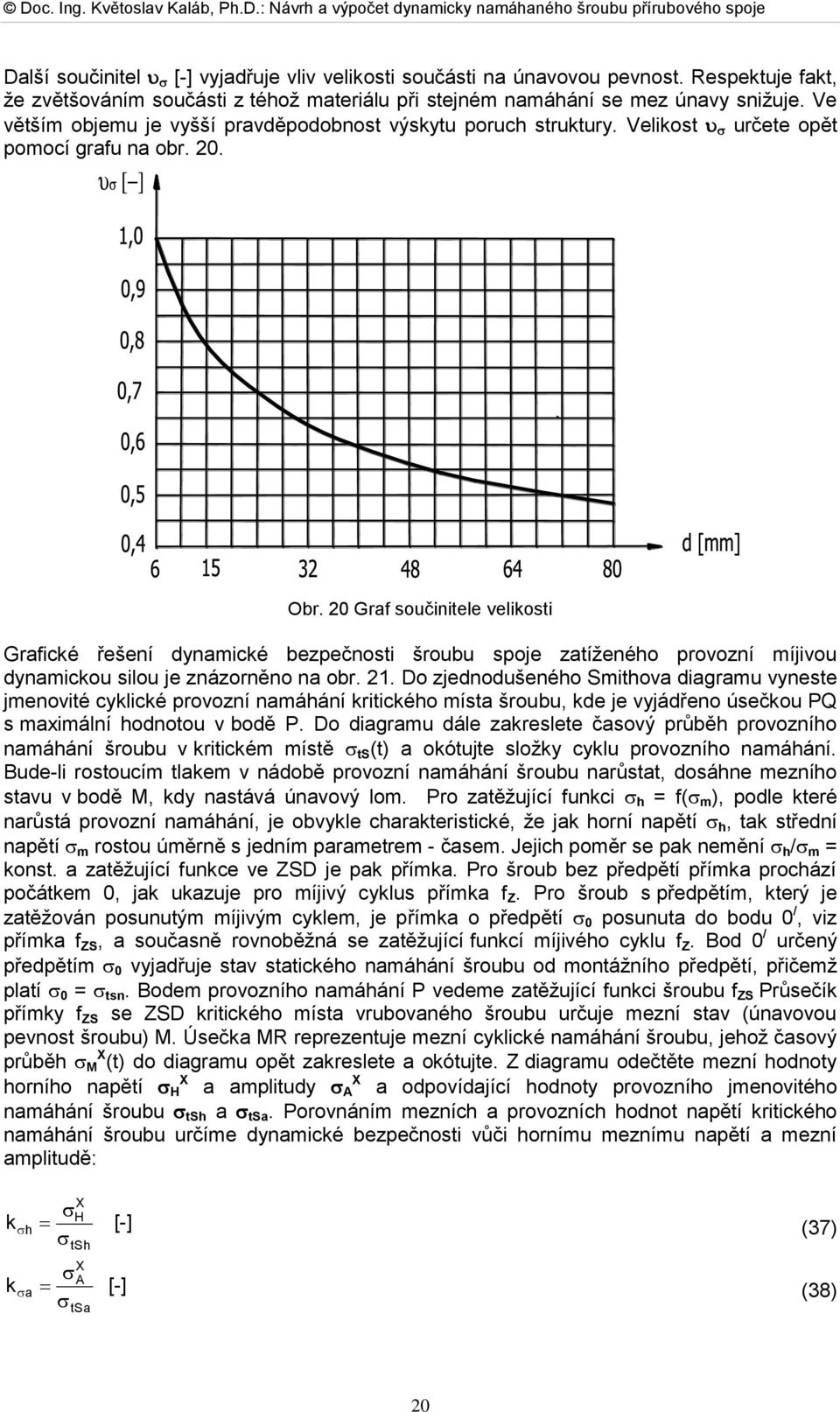

20 Další součinitel [-] vyjadřuje vliv velikosti součásti na únavovou pevnost. Respektuje fakt, že zvětšováním součásti z téhož materiálu při stejném namáhání se mez únavy snižuje. Ve větším objemu je vyšší pravděpodobnost výskytu poruch struktury. Velikost určete opět pomocí grafu na obr. 0. Obr. 0 Graf součinitele velikosti Grafické řešení dynamické bezpečnosti šroubu spoje zatíženého provozní míjivou dynamickou silou je znázorněno na obr. 1. Do zjednodušeného Smithova diagramu vyneste jmenovité cyklické provozní namáhání kritického místa šroubu, kde je vyjádřeno úsečkou PQ s maximální hodnotou v bodě P. Do diagramu dále zakreslete časový průběh provozního namáhání šroubu v kritickém místě ts (t) a okótujte složky cyklu provozního namáhání. Bude-li rostoucím tlakem v nádobě provozní namáhání šroubu narůstat, dosáhne mezního stavu v bodě M, kdy nastává únavový lom. Pro zatěžující funkci h = f( m ), podle které narůstá provozní namáhání, je obvykle charakteristické, že jak horní napětí h, tak střední napětí m rostou úměrně s jedním parametrem - časem. Jejich poměr se pak nemění h / m = konst. a zatěžující funkce ve ZSD je pak přímka. Pro šroub bez předpětí přímka prochází počátkem 0, jak ukazuje pro míjivý cyklus přímka f Z. Pro šroub s předpětím, který je zatěžován posunutým míjivým cyklem, je přímka o předpětí 0 posunuta do bodu 0 /, viz přímka f ZS, a současně rovnoběžná se zatěžující funkcí míjivého cyklu f Z. Bod 0 / určený předpětím 0 vyjadřuje stav statického namáhání šroubu od montážního předpětí, přičemž platí 0 = tsn. Bodem provozního namáhání P vedeme zatěžující funkci šroubu f ZS Průsečík přímky f ZS se ZSD kritického místa vrubovaného šroubu určuje mezní stav (únavovou pevnost šroubu) M. Úsečka MR reprezentuje mezní cyklické namáhání šroubu, jehož časový průběh X M (t) do diagramu opět zakreslete a okótujte. Z diagramu odečtěte mezní hodnoty horního napětí X H a amplitudy X A a odpovídající hodnoty provozního jmenovitého namáhání šroubu tsh a tsa. Porovnáním mezních a provozních hodnot napětí kritického namáhání šroubu určíme dynamické bezpečnosti vůči hornímu meznímu napětí a mezní amplitudě: k h X H tsh [-] (37) X A a [-] (38) tsa k 0

21 Obr. 1 Grafické řešení dynamické bezpečnosti šroubu spoje zatíženého provozní míjivou silou pomocí zjednodušeného Smithova diagramu 1

22 Pro úplnost je grafické řešení dynamické bezpečnosti šroubu také znázorněno ve zjednodušeném Haighově diagramu na obr.. Je zde také zakreslena vlastnost součinitele sbíhavosti. Obr. Grafické řešení dynamické bezpečnosti šroubu spoje zatíženého provozní míjivou silou pomocí zjednodušeného Haighova diagramu

23 6.1. Analytické řešení Dynamické bezpečnosti šroubu spoje zatíženého provozní míjivou silou vůči mezní amplitudě σ A a meznímu hornímu napětí σ H určete také analyticky. Jejich hodnoty vypočítejte ze vztahů plynoucí z vlastnosti součinitele sbíhavosti na obr. 3: Obr. 3 Grafické odvození dynamické bezpečnosti šroubu spoje zatíženého provozní míjivou silou. k k a h A a H tsh / 0 M 0 M / / / 0 P 0 P C / / 1 1 tsh C tsn C tsn tsm tsn tsa (1 ) tsa tsn C (1 ) (1 ) tsh tsn [-] [-] (39) (40) kde mezní horní napětí H se určilo ze 3 rovnic plynoucích z obr. 3: H M C M C M 1 (41) H M A (4) H tsn A (43) 3

24 S ohledem na nepředvídaný, náhlý charakter únavového lomu a poněkud menší přesnost dynamického výpočtu volíme poněkud větší velikost dynamické bezpečnosti. Doporučuje se k = 1,7 až,5 [-]. 6. Statická bezpečnost Statickou bezpečnost vypočítáme pomocí vztahu: k Kt 1 R 1 e [-] (44) Při statickém namáhání a běžných provozních teplotách houževnatého šroubu vliv vrubu (koncentraci napětí) neuvažujeme. Dochází totiž k vyrovnání lokální špičky napětí v kořeni vrubu místní plastickou deformací, tedy = 1. Ve srovnání s dynamickou bezpečností pro statickou bezpečnost obvykle požadujeme menší hodnotu k = (1,5,0). Statický výpočet je přesnější a statický lom není tak náhlý jako únavový lom. 6.3 Výsledná bezpečnost Analytické řešení Pro kombinované namáhání dynamickým tahem a statickým krutem je možno přibližně použít quasi-statickou analogii k pevnostním hypotézám. Podle Guestovy pevnostní hypotézy platí rovnice: red t 4 (46) S využitím známých dílčích bezpečností k a k úpravou rovnice (46) dostaneme vztah pro výslednou bezpečnost k V [-] navrženého šroubu: red t 4 1 / R e R red e R t e 4 Kt 1 k V 1 k 1 k (47) k V k k k k (48) Do vztahu (48) dosazujeme za k rozhodující dynamickou bezpečnost, tedy k = k MIN. Optimálně navržený šroub má mít výslednou bezpečnost k V = (1,1 1,7) [-]. Obecně bezpečnost může být tím menší, čím větší je přesnost výpočtu, veličin zatížení, charakteristik mechanických vlastností materiálu namáhané součásti, její výroby, homogenity materiálu a důsledek poruchy spoje je méně významný. 4
