Revitalizace návsi 1. etapa, Struhařov - Školní náměstí. Architektonické a stavebně technické řešení F Technická zpráva OBSAH

Transkript

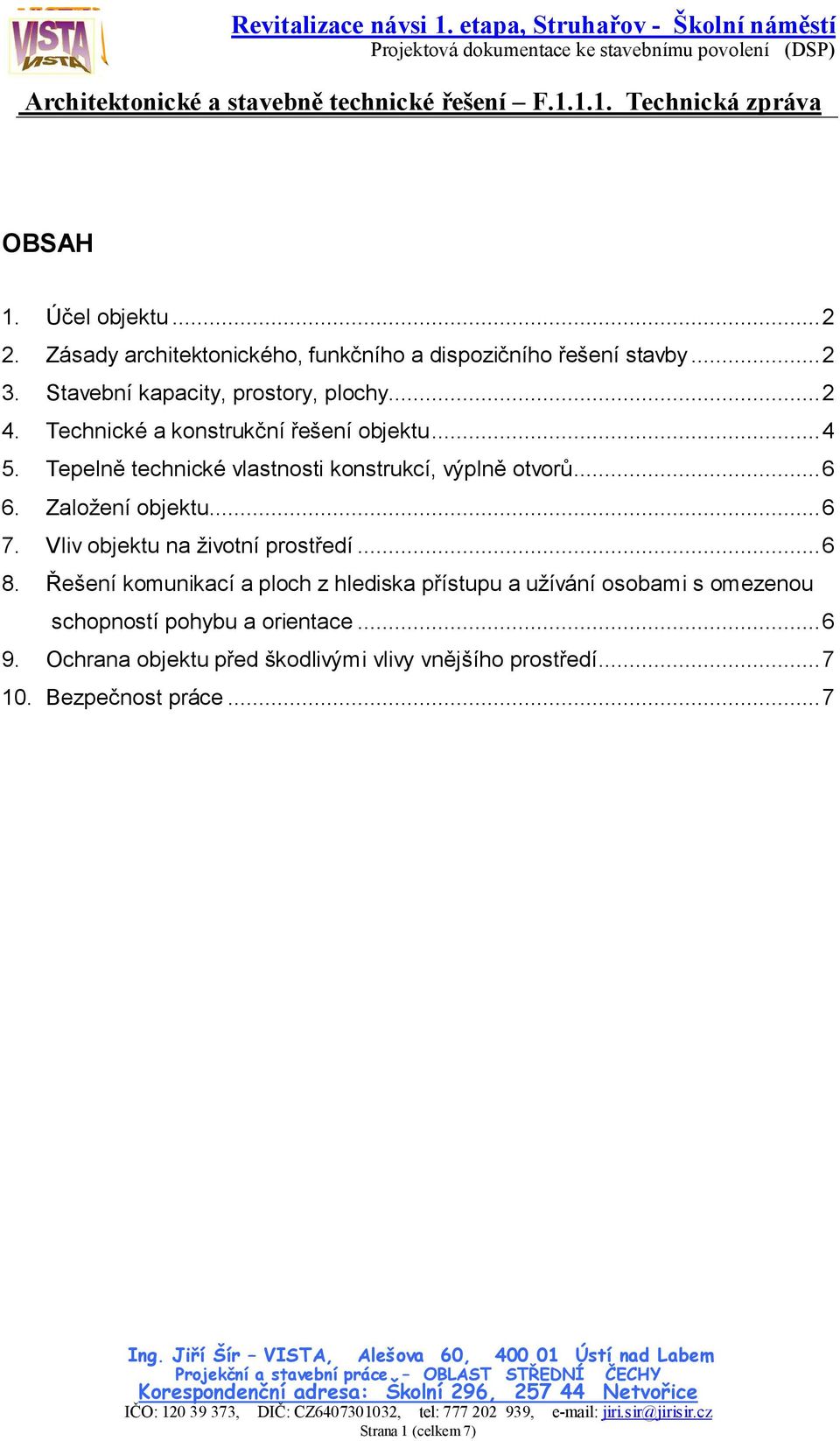

1 OBSAH 1. Účel objektu Zásady architektonického, funkčního a dispozičního řešení stavby Stavební kapacity, prostory, plochy Technické a konstrukční řešení objektu Tepelně technické vlastnosti konstrukcí, výplně otvorů Založení objektu Vliv objektu na životní prostředí Řešení komunikací a ploch z hlediska přístupu a užívání osobami s omezenou schopností pohybu a orientace Ochrana objektu před škodlivými vlivy vnějšího prostředí Bezpečnost práce...7 Strana 1 (celkem 7)

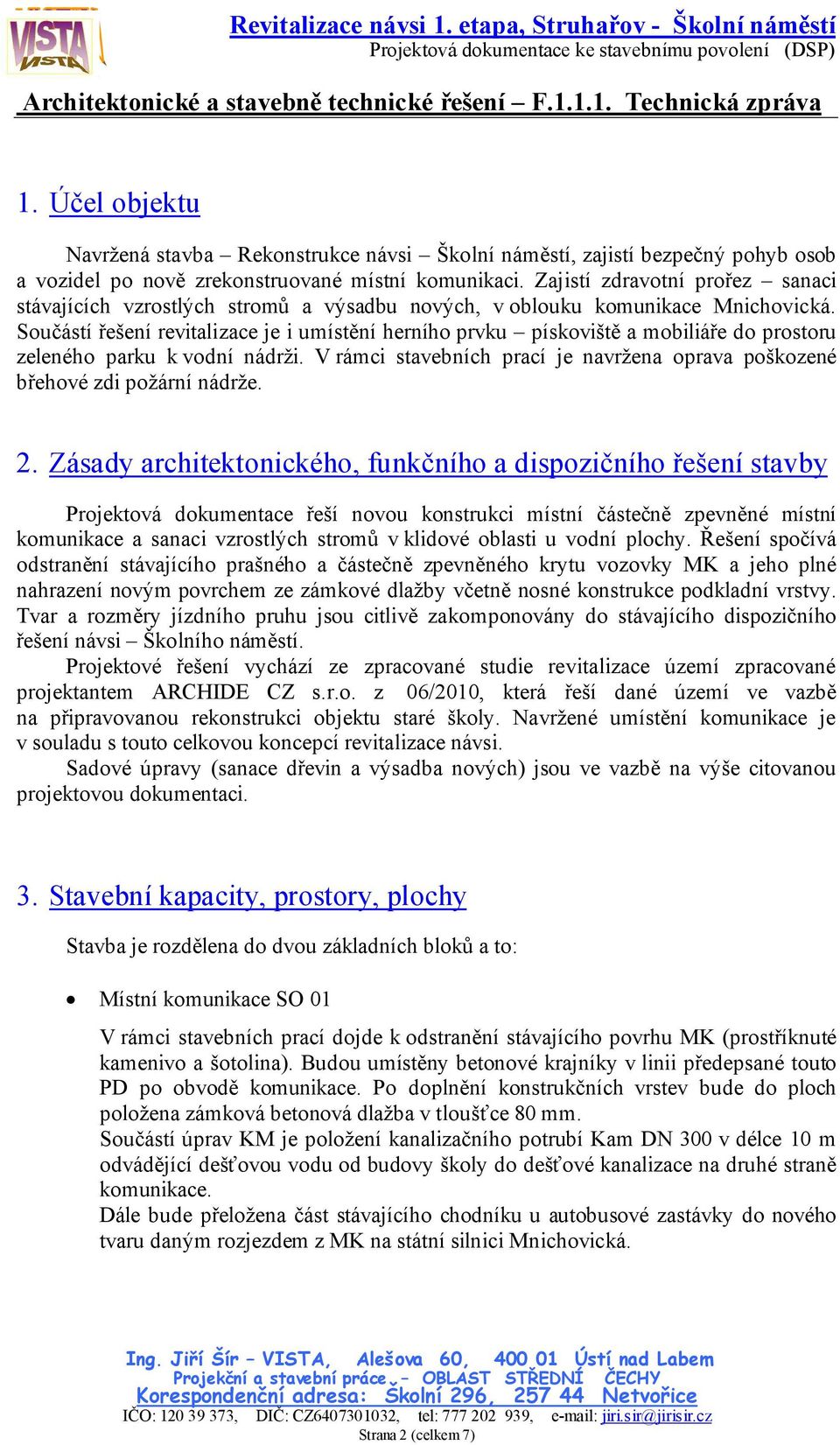

2 1. Účel objektu Navržená stavba Rekonstrukce návsi Školní náměstí, zajistí bezpečný pohyb osob a vozidel po nově zrekonstruované místní komunikaci. Zajistí zdravotní prořez sanaci stávajících vzrostlých stromů a výsadbu nových, v oblouku komunikace Mnichovická. Součástí řešení revitalizace je i umístění herního prvku pískoviště a mobiliáře do prostoru zeleného parku k vodní nádrži. V rámci stavebních prací je navržena oprava poškozené břehové zdi požární nádrže. 2. Zásady architektonického, funkčního a dispozičního řešení stavby Projektová dokumentace řeší novou konstrukci místní částečně zpevněné místní komunikace a sanaci vzrostlých stromů v klidové oblasti u vodní plochy. Řešení spočívá odstranění stávajícího prašného a částečně zpevněného krytu vozovky MK a jeho plné nahrazení novým povrchem ze zámkové dlažby včetně nosné konstrukce podkladní vrstvy. Tvar a rozměry jízdního pruhu jsou citlivě zakomponovány do stávajícího dispozičního řešení návsi Školního náměstí. Projektové řešení vychází ze zpracované studie revitalizace území zpracované projektantem ARCHIDE CZ s.r.o. z 06/2010, která řeší dané území ve vazbě na připravovanou rekonstrukci objektu staré školy. Navržené umístění komunikace je v souladu s touto celkovou koncepcí revitalizace návsi. Sadové úpravy (sanace dřevin a výsadba nových) jsou ve vazbě na výše citovanou projektovou dokumentaci. 3. Stavební kapacity, prostory, plochy Stavba je rozdělena do dvou základních bloků a to: Místní komunikace SO 01 V rámci stavebních prací dojde k odstranění stávajícího povrhu MK (prostříknuté kamenivo a šotolina). Budou umístěny betonové krajníky v linii předepsané touto PD po obvodě komunikace. Po doplnění konstrukčních vrstev bude do ploch položena zámková betonová dlažba v tloušťce 80 mm. Součástí úprav KM je položení kanalizačního potrubí Kam DN 300 v délce 10 m odvádějící dešťovou vodu od budovy školy do dešťové kanalizace na druhé straně komunikace. Dále bude přeložena část stávajícího chodníku u autobusové zastávky do nového tvaru daným rozjezdem z MK na státní silnici Mnichovická. Strana 2 (celkem 7)

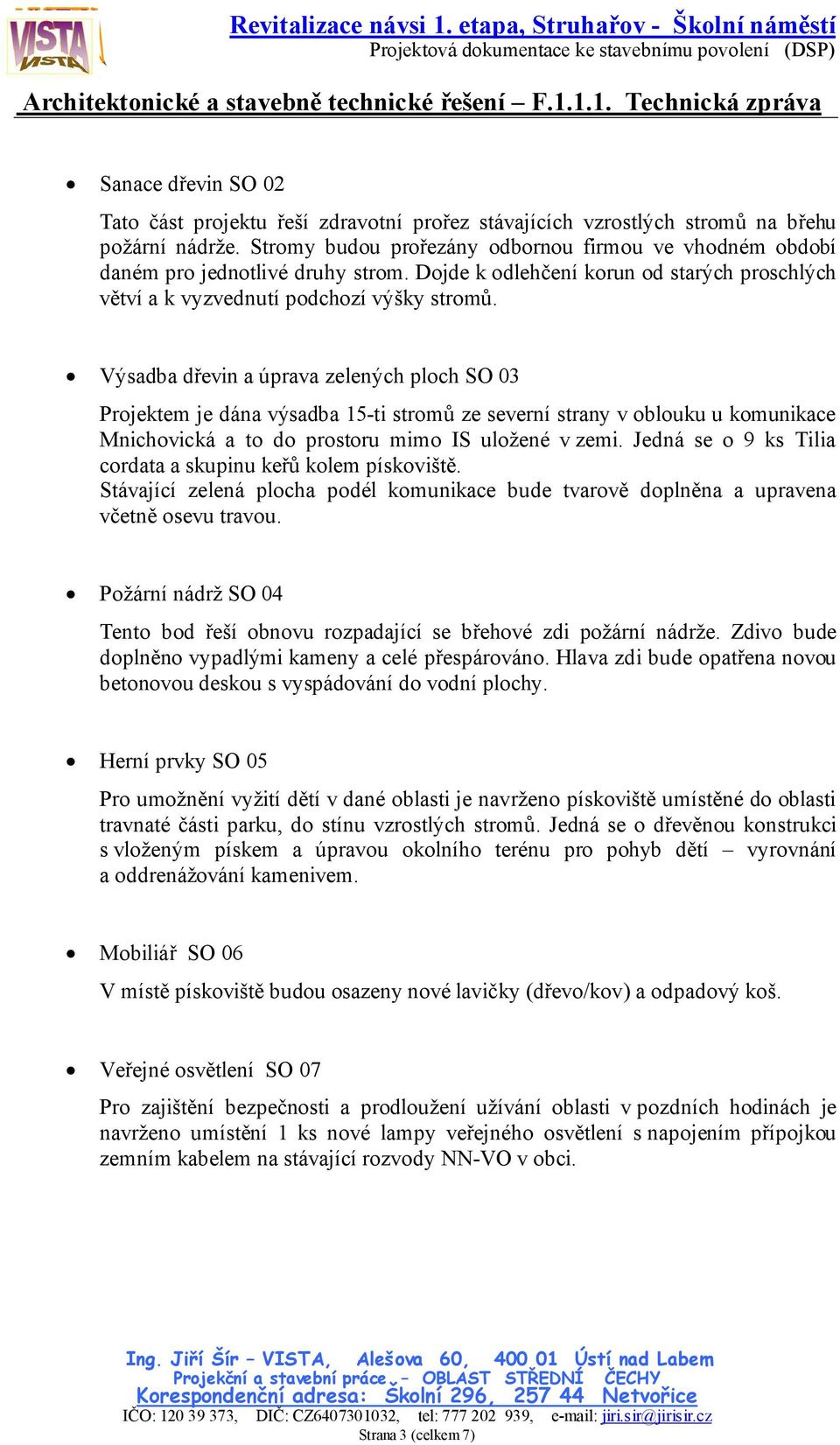

3 Sanace dřevin SO 02 Tato část projektu řeší zdravotní prořez stávajících vzrostlých stromů na břehu požární nádrže. Stromy budou prořezány odbornou firmou ve vhodném období daném pro jednotlivé druhy strom. Dojde k odlehčení korun od starých proschlých větví a k vyzvednutí podchozí výšky stromů. Výsadba dřevin a úprava zelených ploch SO 03 Projektem je dána výsadba 15-ti stromů ze severní strany v oblouku u komunikace Mnichovická a to do prostoru mimo IS uložené v zemi. Jedná se o 9 ks Tilia cordata a skupinu keřů kolem pískoviště. Stávající zelená plocha podél komunikace bude tvarově doplněna a upravena včetně osevu travou. Požární nádrž SO 04 Tento bod řeší obnovu rozpadající se břehové zdi požární nádrže. Zdivo bude doplněno vypadlými kameny a celé přespárováno. Hlava zdi bude opatřena novou betonovou deskou s vyspádování do vodní plochy. Herní prvky SO 05 Pro umožnění vyžití dětí v dané oblasti je navrženo pískoviště umístěné do oblasti travnaté části parku, do stínu vzrostlých stromů. Jedná se o dřevěnou konstrukci s vloženým pískem a úpravou okolního terénu pro pohyb dětí vyrovnání a oddrenážování kamenivem. Mobiliář SO 06 V místě pískoviště budou osazeny nové lavičky (dřevo/kov) a odpadový koš. Veřejné osvětlení SO 07 Pro zajištění bezpečnosti a prodloužení užívání oblasti v pozdních hodinách je navrženo umístění 1 ks nové lampy veřejného osvětlení s napojením přípojkou zemním kabelem na stávající rozvody NN-VO v obci. Strana 3 (celkem 7)

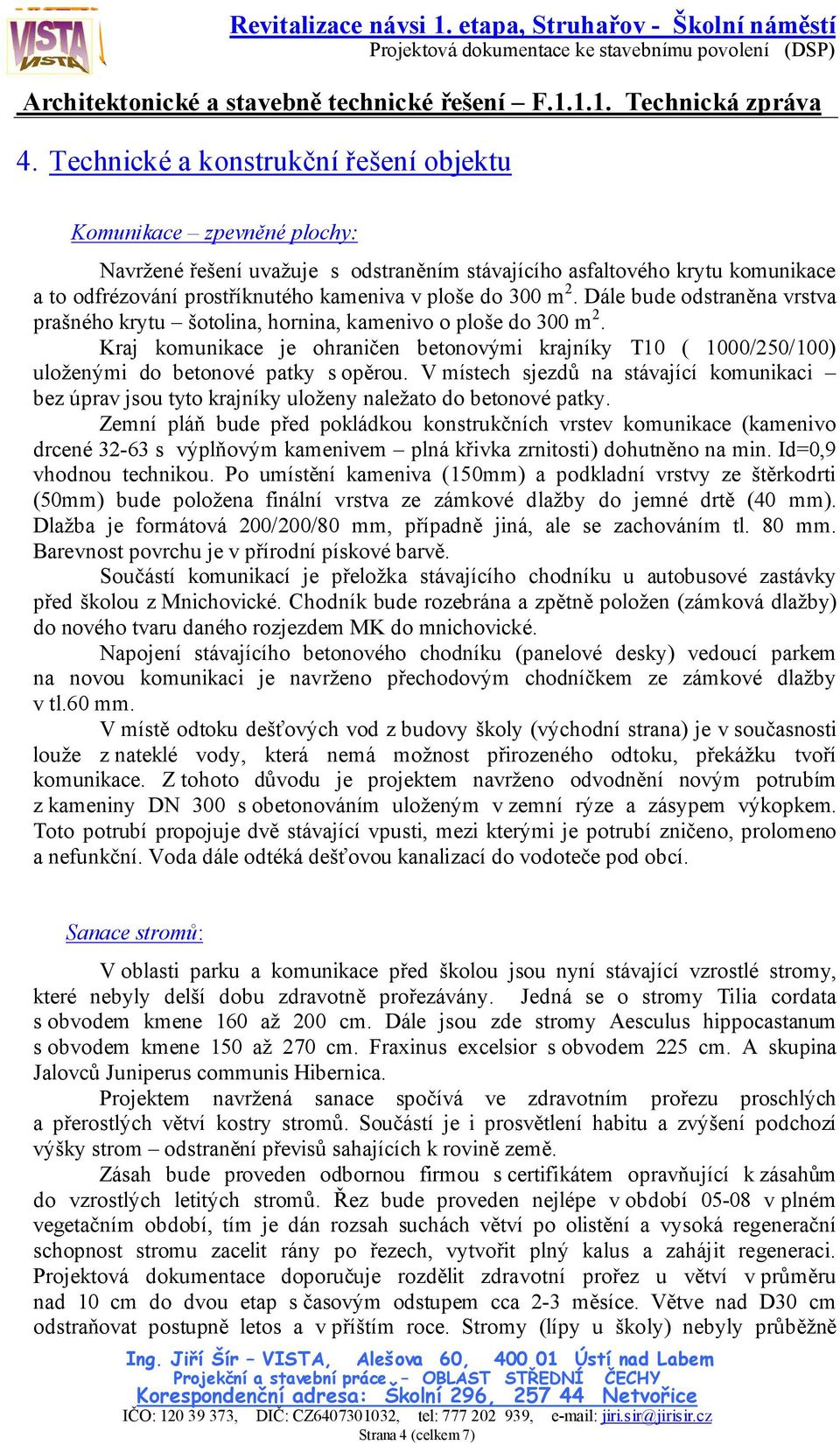

4 4. Technické a konstrukční řešení objektu Komunikace zpevněné plochy: Navržené řešení uvažuje s odstraněním stávajícího asfaltového krytu komunikace a to odfrézování prostříknutého kameniva v ploše do 300 m 2. Dále bude odstraněna vrstva prašného krytu šotolina, hornina, kamenivo o ploše do 300 m 2. Kraj komunikace je ohraničen betonovými krajníky T10 ( 1000/250/100) uloženými do betonové patky s opěrou. V místech sjezdů na stávající komunikaci bez úprav jsou tyto krajníky uloženy naležato do betonové patky. Zemní pláň bude před pokládkou konstrukčních vrstev komunikace (kamenivo drcené s výplňovým kamenivem plná křivka zrnitosti) dohutněno na min. Id=0,9 vhodnou technikou. Po umístění kameniva (150mm) a podkladní vrstvy ze štěrkodrti (50mm) bude položena finální vrstva ze zámkové dlažby do jemné drtě (40 mm). Dlažba je formátová 200/200/80 mm, případně jiná, ale se zachováním tl. 80 mm. Barevnost povrchu je v přírodní pískové barvě. Součástí komunikací je přeložka stávajícího chodníku u autobusové zastávky před školou z Mnichovické. Chodník bude rozebrána a zpětně položen (zámková dlažby) do nového tvaru daného rozjezdem MK do mnichovické. Napojení stávajícího betonového chodníku (panelové desky) vedoucí parkem na novou komunikaci je navrženo přechodovým chodníčkem ze zámkové dlažby v tl.60 mm. V místě odtoku dešťových vod z budovy školy (východní strana) je v současnosti louže z nateklé vody, která nemá možnost přirozeného odtoku, překážku tvoří komunikace. Z tohoto důvodu je projektem navrženo odvodnění novým potrubím z kameniny DN 300 s obetonováním uloženým v zemní rýze a zásypem výkopkem. Toto potrubí propojuje dvě stávající vpusti, mezi kterými je potrubí zničeno, prolomeno a nefunkční. Voda dále odtéká dešťovou kanalizací do vodoteče pod obcí. Sanace stromů: V oblasti parku a komunikace před školou jsou nyní stávající vzrostlé stromy, které nebyly delší dobu zdravotně prořezávány. Jedná se o stromy Tilia cordata s obvodem kmene 160 až 200 cm. Dále jsou zde stromy Aesculus hippocastanum s obvodem kmene 150 až 270 cm. Fraxinus excelsior s obvodem 225 cm. A skupina Jalovců Juniperus communis Hibernica. Projektem navržená sanace spočívá ve zdravotním prořezu proschlých a přerostlých větví kostry stromů. Součástí je i prosvětlení habitu a zvýšení podchozí výšky strom odstranění převisů sahajících k rovině země. Zásah bude proveden odbornou firmou s certifikátem opravňující k zásahům do vzrostlých letitých stromů. Řez bude proveden nejlépe v období v plném vegetačním období, tím je dán rozsah suchách větví po olistění a vysoká regenerační schopnost stromu zacelit rány po řezech, vytvořit plný kalus a zahájit regeneraci. Projektová dokumentace doporučuje rozdělit zdravotní prořez u větví v průměru nad 10 cm do dvou etap s časovým odstupem cca 2-3 měsíce. Větve nad D30 cm odstraňovat postupně letos a v příštím roce. Stromy (lípy u školy) nebyly průběžně Strana 4 (celkem 7)

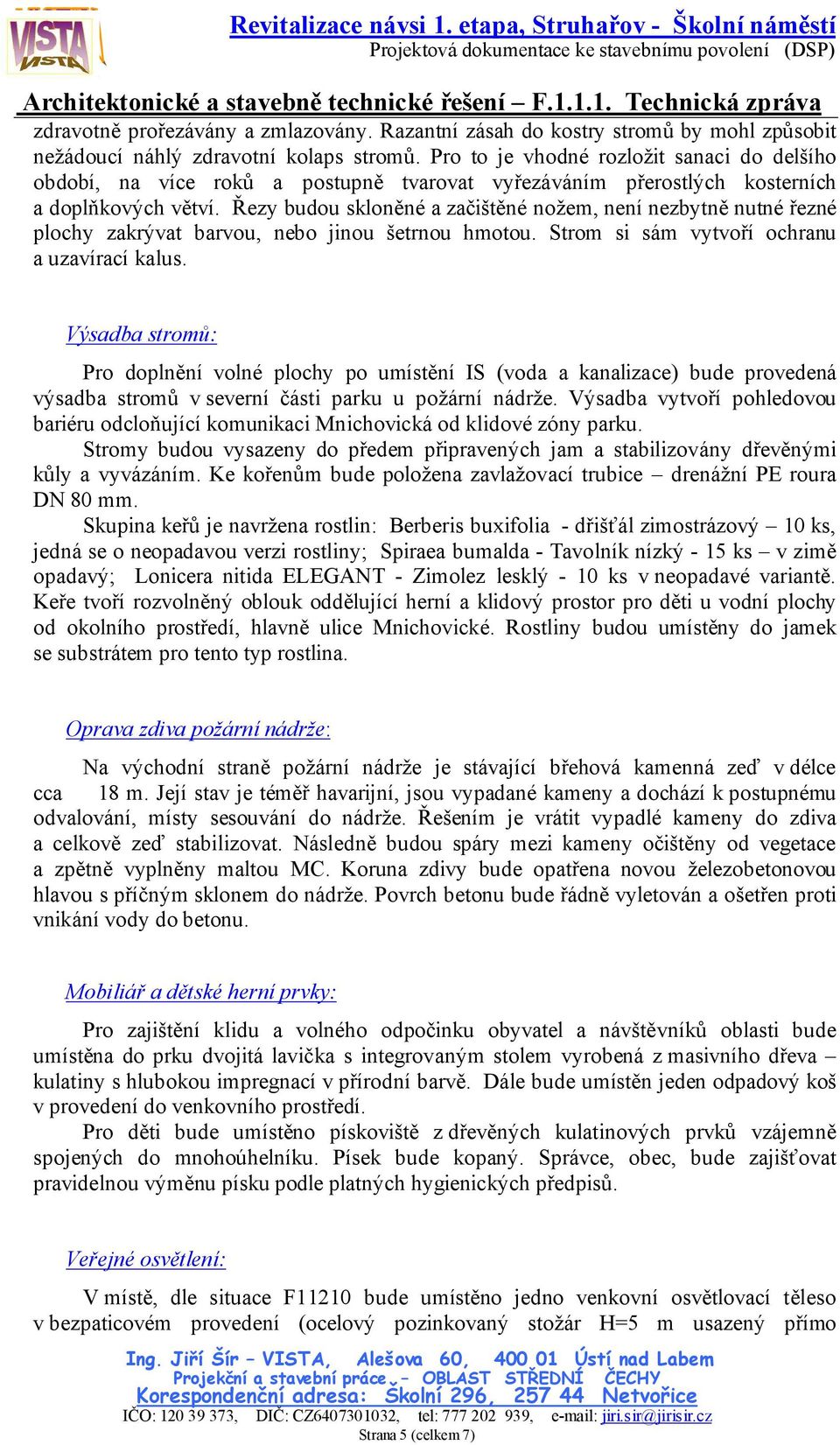

5 zdravotně prořezávány a zmlazovány. Razantní zásah do kostry stromů by mohl způsobit nežádoucí náhlý zdravotní kolaps stromů. Pro to je vhodné rozložit sanaci do delšího období, na více roků a postupně tvarovat vyřezáváním přerostlých kosterních a doplňkových větví. Řezy budou skloněné a začištěné nožem, není nezbytně nutné řezné plochy zakrývat barvou, nebo jinou šetrnou hmotou. Strom si sám vytvoří ochranu a uzavírací kalus. Výsadba stromů: Pro doplnění volné plochy po umístění IS (voda a kanalizace) bude provedená výsadba stromů v severní části parku u požární nádrže. Výsadba vytvoří pohledovou bariéru odcloňující komunikaci Mnichovická od klidové zóny parku. Stromy budou vysazeny do předem připravených jam a stabilizovány dřevěnými kůly a vyvázáním. Ke kořenům bude položena zavlažovací trubice drenážní PE roura DN 80 mm. Skupina keřů je navržena rostlin: Berberis buxifolia - dřišťál zimostrázový 10 ks, jedná se o neopadavou verzi rostliny; Spiraea bumalda - Tavolník nízký - 15 ks v zimě opadavý; Lonicera nitida ELEGANT - Zimolez lesklý - 10 ks v neopadavé variantě. Keře tvoří rozvolněný oblouk oddělující herní a klidový prostor pro děti u vodní plochy od okolního prostředí, hlavně ulice Mnichovické. Rostliny budou umístěny do jamek se substrátem pro tento typ rostlina. Oprava zdiva požární nádrže: Na východní straně požární nádrže je stávající břehová kamenná zeď v délce cca 18 m. Její stav je téměř havarijní, jsou vypadané kameny a dochází k postupnému odvalování, místy sesouvání do nádrže. Řešením je vrátit vypadlé kameny do zdiva a celkově zeď stabilizovat. Následně budou spáry mezi kameny očištěny od vegetace a zpětně vyplněny maltou MC. Koruna zdivy bude opatřena novou železobetonovou hlavou s příčným sklonem do nádrže. Povrch betonu bude řádně vyletován a ošetřen proti vnikání vody do betonu. Mobiliář a dětské herní prvky: Pro zajištění klidu a volného odpočinku obyvatel a návštěvníků oblasti bude umístěna do prku dvojitá lavička s integrovaným stolem vyrobená z masivního dřeva kulatiny s hlubokou impregnací v přírodní barvě. Dále bude umístěn jeden odpadový koš v provedení do venkovního prostředí. Pro děti bude umístěno pískoviště z dřevěných kulatinových prvků vzájemně spojených do mnohoúhelníku. Písek bude kopaný. Správce, obec, bude zajišťovat pravidelnou výměnu písku podle platných hygienických předpisů. Veřejné osvětlení: V místě, dle situace F11210 bude umístěno jedno venkovní osvětlovací těleso v bezpaticovém provedení (ocelový pozinkovaný stožár H=5 m usazený přímo Strana 5 (celkem 7)

6 do betonového základu s chráničkou pro prostup silového kabelu) se svítidlem o výkonu 70W - 6A. Zdrojem proudu je nová kabelová přípojka vedená ze stávající lampy uložená ve výkopu. Kabel AYKY 4x16 mm 2 je uložen na pískovém loži 100 mm a obsypán dtto. Ochranu tvoří červená folie uložená nad kabelem min 300 mm. Rýha je zpětně zasypána výkopkem a řádně zhutněna s úpravou dotčeného terénu osetí travou. 5. Tepelně technické vlastnosti konstrukcí, výplně otvorů Bez vlivů, charakter stavby nevyžaduje a neobsahuje tato prvky. 6. Založení objektu Stavba je umístěna na stávající komunikaci a následně zemní pláni z horniny H4. 7. Vliv objektu na životní prostředí Stavba nemá po svém dokončení negativní vliv na své okolí a nezatěžuje životní prostředí. V průběhu stavebních prací dojde k určitému ovlivnění vnějšího prostředí. Zhotovitel zajistí manipulaci s vybouranými hmotami odpovídajícím způsobem, zabrání vzniku a nadbytečného negativního účinku hluku a prachu. S materiálem bude manipulováno úměrně s rozsahem prací, tak aby byly minimalizovány negativní účinky na okolní stavby domů. K odstranění stávajících konstrukcí vozovky bude použita těžká technika (fréza, bourací kladivo) a dopravní prostředky. Práce budou probíhat v běžnou pracovní dobu, prodloužení směn, nebo přesun na SO-NE bude odsouhlasen obcí. Vybouraný materiál a hmoty, včetně obalového materiálu budou nejprve nabídnuty k recyklaci, případně k trvalému uložení na řízené skládce stavebního odpadu. 8. Řešení komunikací a ploch z hlediska přístupu a užívání osobami s omezenou schopností pohybu a orientace Charakter stavby není v rozporu se zákonem o přístupu osob ZTP a ZTP-P. Navržená komunikace je bezbariérovém provedení, veškerá napojení na stávající komunikace bez zásahu stavbou jsou pomocí sníženích, případně ležatých obrub, které netvoří vyšší překážku než 10 mm. Plochy MK a travnaté plochy budou po dokončení stavebních prací volně a plně přístupny veřejnosti. V době výstavby budou části znepřístupněny z důvodů bezpečnosti, zhotovitel zajistí náhradní průjezdnou a pochůzí cestu kolem budovy škola z východní části po stávající nezpevněné cestě. Strana 6 (celkem 7)

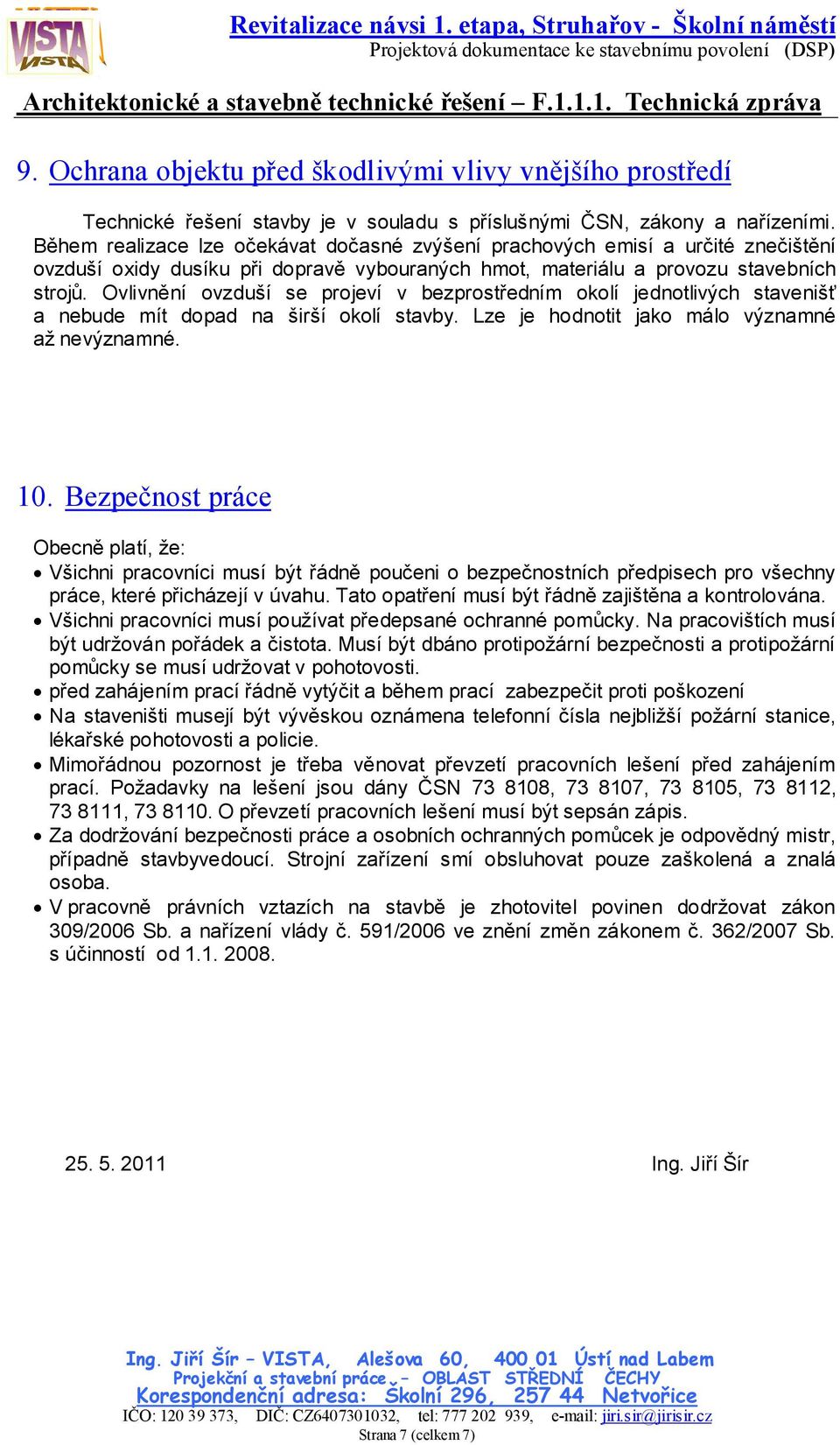

7 9. Ochrana objektu před škodlivými vlivy vnějšího prostředí Technické řešení stavby je v souladu s příslušnými ČSN, zákony a nařízeními. Během realizace lze očekávat dočasné zvýšení prachových emisí a určité znečištění ovzduší oxidy dusíku při dopravě vybouraných hmot, materiálu a provozu stavebních strojů. Ovlivnění ovzduší se projeví v bezprostředním okolí jednotlivých stavenišť a nebude mít dopad na širší okolí stavby. Lze je hodnotit jako málo významné až nevýznamné. 10. Bezpečnost práce Obecně platí, že: Všichni pracovníci musí být řádně poučeni o bezpečnostních předpisech pro všechny práce, které přicházejí v úvahu. Tato opatření musí být řádně zajištěna a kontrolována. Všichni pracovníci musí používat předepsané ochranné pomůcky. Na pracovištích musí být udržován pořádek a čistota. Musí být dbáno protipožární bezpečnosti a protipožární pomůcky se musí udržovat v pohotovosti. před zahájením prací řádně vytýčit a během prací zabezpečit proti poškození Na staveništi musejí být vývěskou oznámena telefonní čísla nejbližší požární stanice, lékařské pohotovosti a policie. Mimořádnou pozornost je třeba věnovat převzetí pracovních lešení před zahájením prací. Požadavky na lešení jsou dány ČSN , , , , , O převzetí pracovních lešení musí být sepsán zápis. Za dodržování bezpečnosti práce a osobních ochranných pomůcek je odpovědný mistr, případně stavbyvedoucí. Strojní zařízení smí obsluhovat pouze zaškolená a znalá osoba. V pracovně právních vztazích na stavbě je zhotovitel povinen dodržovat zákon 309/2006 Sb. a nařízení vlády č. 591/2006 ve znění změn zákonem č. 362/2007 Sb. s účinností od Ing. Jiří Šír Strana 7 (celkem 7)
