1 Řešení pro nástrojárny 2016.V1 CZ CERATIZIT is a high-tech engineering group specialized in tooling and hard material technologies. Tooling the Future.

2 2 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Sarah-Jane Breitenreiter, Customer Service Center Společně s námi k ziskovému růstu: Tak získáte rozhodující konkurenční výhodu.

3 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Hospodárně. Precizní. Spolehlivý. Řešení z tvrdokovových sort Ceratizit splňují všechny požadavky, které jsou kladeny na nástroje a speciální aktivní díly: Jsou technicky vyspělé a extrémně výkonné díky vysoce kvalitativně hodnotným tvrdokovovým sortám. Předpokladem pro to je konstantní, homogenní a opakovatelná struktura tvrdokovu, která zaručuje vysokou životnost a stabilitu procesu. Speciálně pro nástrojaře námi vyvinuté CF-sorty jsou výrazně korozi a otěru vzdorné, přičemž jsou optimálně vyladěny pro mnohostranné použití. Abyste dosáhli nejlepších možných výsledků pro každou aplikaci, nabízíme kromě vhodných tvrdokovových sort také přesvědčivý servisní paket: Poradenství pro výběr správné sorty, optimalizaci výrobně technologických procesů a specifické semináře pro zákazníky.

4 4 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Výhoda & užitek Výhoda Hospodárnost Cílené doporučení sorty Nejširší nabídka korozivzdorných sort na trhu Konstantní kvalita Bloky na erodování, výška broušená - skladem Zvýšení rychlosti zdvihů Vysoká tuhost, menší abrazivní otěr Vyšší životnost ve srovnání s aktivními díly z oceli Užitek Optimalizace životnosti, zvýšení produktivity Individuální výběr sort pro široké spektrum aplikací v oblasti střihu, ražby, ohýbání a tváření Vysoká produktivita a opakovatelná přesnost u broušených erodovacích bloků k dispozici na skladě Časová úspora: broušené produkty můžete okamžitě upnout do erodovacího stroje Vyšší množství výlisků v kratším čase Zvýšená tvarová přesnost aktivních dílů oproti oceli i práškové oceli Úspora času a nákladů obzvláště při vysokých výrobních množstvích Technická kompetence Vysoké znalosti v oblasti aplikací Výzkum v pracovních oblastech s vědeckými institucemi a partnery v průmyslu Metalografické analýzy u CERATIZIT Optimalizace procesů a životností nástrojů Přístup k nejnovějšímu vývoji a trendům metalurgických analýz ve skupině Ceratizit Dodatečná technická podpora v oblasti optimalizace aplikací a vývoje Bezpečnost Homogenita struktury a minimální poréznost i u velkých rozměrů CF+ sorty: vysoká hodnota KIC při stejné tvrdosti Vysoká dostupnost produktů, objednávat lze přes E-TECHSTORE 24 hodin denně. Opakovatelná přesnost a vysoká kvalita a preciznost výrobních výsledů Vyčnívající stabilita střižné hrany Rychlé a flexibilní dodávky, úspora skladových nákladů

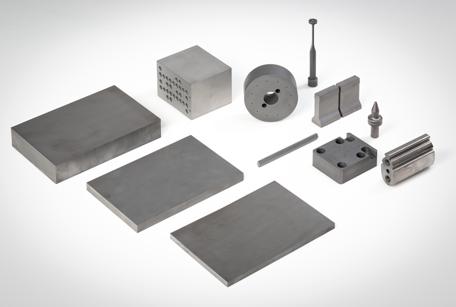

5 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Naše řešení pro nástrojárny Je jedno jestli střih, ohýbání, ražení, tváření, lisování prášků nebo přesný střih s aktivními díly z našeho tvrdokovu dosáhnete vysokých objemů výroby a množství kusů a vyrábíte tak hospodárně. Naše produkty jsou dostupné v různých sortách a provedeních: Erodovací bloky ve slinovaném provedení AAve speciálním provedení AAskladem erodovací bloky AAvýška broušená s přesností +0,4/+0,6 mm, ostatní plochy s přídavkem na broušení přímo použitelné, přesné a bez příplatku Hranoly pro lisovací razníky AAve slinovaném provedení s pozitivními tolerancemi Kulaté tyče pro lisovací pouzdra AAvnější průměr s přídavky na brus, vnitřní průměr s pozitivními slinovacími tolerancemi Kulaté tyče pro lisovací razníky AAnebroušené, slinované provedení, délka: 330 mm AAprůměr broušený h6, délka: 330 mm Předformované díly dle výkresu zákazníka

6 6 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Tabulka použitelnosti sort pro stříhací a lisovací aplikace Následující tabulka slouží jako návod pro výběr TK sorty na základě zkušeností našich zákazníků. Nutností je zohlednit další důležité faktory jako vlastnosti a složení materiálu, střižná vůle, mazání, geometrie aktivních dílů a montáž nástroje. požadavek ohledně jakosti povrchu** Pevnost v tahu (N/mm 2 ) Síla materiálu < > 2000 < 0.2 CF-S12Z CF-S18Z CF-H25S+ CF-S12Z CF-S18Z CF-H25S+ CF-S18Z CF-H25S+ CF-S18Z CF-H40S+ CF-F35Z CF-20HP CF-S12Z CF-S18Z CF-H25S+ CF-S12Z CF-S18Z CF-H25S+ CF-S18Z CF-H25S+ CF-H40S+ CF-F35Z CF-F35Z CF-20HP CF-S18Z CF-H25S+ CF-S18Z CF-H40S+ CF-S18Z CF-H40S+ CF-F35Z CF-20HP CF-S18Z CF-H40S+ CF-H40S+ CF-H40S+ CF-F35Z CF-20HP CF-H40S+ CF-H40S+ CF-H40S+ CF-F35Z CF-F35Z CF-20HP CF-H40S+ CF-H40S+ CF-F35Z CF-20HP CF-F35Z CF-20HP 2 3 CF-H40S+ CF-H40S+ CF-F35Z CF-20HP CF-F35Z CF-20HP 3 6 CF-H40S+ CF-F35Z CF-20HP CF-F35Z CF-20HP 6 10 CF-F35Z CF-20HP - > Portfolio informací je doposud velmi malé. Možnost provedení dalších zkoušek na požádání. * Minimální poškození při opracování (tvorba tepelných trhlin, bílé zóny,...) a nízká drsnost. Odolnost proti nalepování zpracovávaného materiálu vyžaduje maximální možnou kvalitu povrchu.

7 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Optimalizace aplikací Vylepšování nástrojů představuje základ pro co nejvyšší hospodárnost ve výrobním procesu. CERATIZIT nabízí systematické nasazení sort a optimalizaci celého systému. strategií ve výrobním procesu, aby tím mohl následně dosáhnout vývoje dalších aplikačních postupů. Toto obsahuje nejen použití specifického výběru sort, ale i možnou optimalizaci obráběcích 1. Vzniklé problémové místo 5. Možnost přenosu zkušeností na další aplikace 2. Analýza aktivního dílu (razníku, matrice). Stanovení primární příčiny opotřebení (nalepování, vylamování střižné hrany ) 4. Společné zkoumání a posouzení funkčnosti a výkonu 3. Doporučení optimální tvrdokovové sorty návrhy na optimalizaci procesu

8 8 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT CF+ sorty: Plus pro vyšší výkon Naši zákazníci pracují již několik desetiletí s našimi osvědčenými, technicky vyspělými a korozivzdornými tvrdokovovými CF-sortami ( Corrosion Free ), které byly speciálně vyvinuté pro oblast výroby střižných a lisovacích nástrojů. Aby tomu tak bylo i v budoucnu, vyvinuli jsme nejnovější sorty s označením PLUS pro vyšší výkon. Profitujte nyní z ještě lepších vlastností: AAVyšší bezpečnost výrobního procesu s lepší stabilitou střižné hrany díky zvýšené hodnotě KIC se stejnou tvrdostí AAMaximální metalurgická AAstálost a snížení rychlosti vzniku koroze AAStabilní procesy i u tenkostěnných aktivních dílů díky zvýšené hodnotě lomové houževnatosti a pevnosti v tahu. Evoluce pro vyšší výkon - bez příplatku Nové: CF+ sorty starší sorty CF-H25S+ CF-H25S Mez pevnosti v ohybu (MPa) Lomová houževnatost (MPa*m 1/2 ) 10,2 10,1 CF-H40S+ CF-H40S Mez pevnosti v ohybu (MPa) Lomová houževnatost (MPa*m 1/2 ) 12,5 12

9 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Nová rodina CF-sort speciální korozivzdorné tvrdokovové sorty vyvinuté pro výrobce střižných a lisovacích nástrojů 1. CF-H25S+ Jemno-středně zrnná sorta s vysokou tvrdostí a lomovou houževnatostí pro vysoké požadavky ohledně abrazivního opotřebení. CF sorta Nahrazuje starší sorty CF-H25S+ H20S / CTF12 H30S / CTF18 Obsah pojiva 8,5 % 6,0 % 9,0 % Velikost zrna jemné-střední jemné jemné Odolnost proti korozi ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 10,2 9,9 10,9 Použití AAPro nejvyšší požadavky s ohledem na všeobecné a obvodové opotřebení Různé AANahrazuje jemno a středně zrnné sorty H30S/ H40S/ CF-H40S+ v případě problému příliš velkého opotřebení otěrem AAAlternativa k CF-H40S+ při abrazivním opotřebení

10 10 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT 2. CF-H40S+ korozivzdorná jemno-středně zrnná sorta s vyšší tvrdostí CF sorta Nahrazuje starší sorty CF-H40S+ H30S / CTF18 H40S / CTF24 Obsah pojiva 12,0 % 6,0 % 9,0 % Velikost zrna jemné-střední jemné jemné Odolnost proti korozi ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 12,5 10,9 12,0 Použití AAIdeální kompromis mezi odolností proti otěru a KIC- hodnotou (odolnost vytváření trhlin/ stabilita střižné hrany) AAPro univerzální použití: lisování, ražení, ohýbání a tváření Různé AANahrazuje standardní jemno-středně zrnné sorty H30S/H40S/ H50S s problémy s otěrem a korozí AANahrazuje standardní jemno a středně zrnné sorty TSM33/ CTS20L s problémy lomu střižné hrany nebo s korozí AAAlternativa k CF-H25S+ při primárních lomech střižné hrany 3. CF-S12Z Velmi jemnozrnná a korozivzdorná sorta s vyšší tvrdostí. CF sorta Nahrazuje starší sorty CF-S12Z TSM10 / CTS12L TSM20 / CTS15L Obsah pojiva 6,0 % 6,0 % 7,5 % Velikost zrna velmi jemné velmi jemné velmi jemné Odolnost proti korozi ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 9,0 8,2 8,6 Použití AAPro tenké plechy a fólie nebo materiály s malou pevností v tahu/na střih AAPro materiály s vysokou adhezí povrchu AAPro měkké materiály jako legury mědi, např. CuSn4F54, CuZn37, CuNi9Sn2 Různé AANahrazuje jemnozrnné sorty TSM10/CTS12L a TSM20/CTS15L v případě problémů s korozí AAUmožňuje zvýšení hospodárnosti a životnosti v případě použití TK sort CF-H25S+, CF- S18Z s velmi vysokým opotřebením otěrem (předpoklad - žádné vylamování střižné hrany) AADalší možná redukce problému nalepování v případě použití sort CF-H25S+, CF-S18Z (předpoklad - žádné vylamování střižné hrany)

11 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY CF-S18Z Velmi jemnozrnná a korozivzdorná sorta se zvýšenou lomovou houževnatostí. CF sorta Nahrazuje starší sorty CF-S18Z MG18 / CTS20L TSM33 Obsah pojiva 9,0 % 10 % 10 % Velikost zrna velmi jemné velmi jemné velmi jemné Odolnost proti korozi ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 11,0 9,4 9,4 Použití AASpeciálně pro tenkostěnné razníky a matrice s požadavkem na vysokou pevnost v ohybu. AAPro vysoké požadavky otěruvzdornosti s ohledem na všeobecné a obvodové opotřebení AAPro materiály s vysokou náchylností k tvorbě adheze AAPro měkké materiály jako legury mědi, např. CuSn4F54, CuZn37, CuNi9Sn2 Různé AANahrazuje velmi jemnozrnné sorty MG18/ TSM33 (CTS20L) v případě korozi nebo lámání střižné hran AANahrazuje jemnozrnné sorty H30S/ H40S při problémech s nedostatečnou lomovou houževnatostí, pevností v ohybu a opotřebením otěrem AAAlternativa k CF-H25S+ a CF-H40S+ při nízké hodnotě pevnosti v ohybu 5. CF-F35Z korozivzdorná jemno-středně zrnná sorta s vysokou lomovou houževnatostí CF sorta Nahrazuje starší sorty CF-F35Z H50S / CTF30 H60S / CTF40 Obsah pojiva 17,5 % 15,0 % 20,0 % Velikost zrna jemné-střední jemné jemné Odolnost proti korozi ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 15,6 13,1 14,2 Použití AALisování, stříhání plechů s větší silou AALisování, stříhání vysoko pevnostních plechů AAOhýbací a tvářecí aplikace Různé AANahrazuje HSS/práškové oceli při problémech s opotřebením a korozí AANahrazuje standardní jemno a středně zrnné sorty H40S/H50S/H60S s nízkou hodnotou KIC (odolnost k vytváření trhlin/ stabilita střižné hrany) problémy s lámáním střižné hrany AANahrazuje H50S/H60S jako korozivzdorná varianta AAAlternativa k sortě CF-20HP při vylamování střižné hrany AAVykazuje v případě frézování velmi dobré výsledky týkající se jakosti povrchu a hospodárnosti

12 12 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT 6. CF-20HP korozivzdorná středně-hrubo zrnná sorta s vysokou tvrdostí CF sorta Nahrazuje starší sorty CF-20HP B30S / CTC20 B40S / CTC25 Obsah pojiva 10,0 % 10,0 % 12,5 % Velikost zrna střední-hrubé hrubé hrubé Korrosionsbeständigkeit ANO NE NE Tvrdost [HV10] Mez pevnosti v ohybu [MPa] Lomová houževnatost [MPa*m 1/2 ] 15,1 13,1 16,3 Použití AADosahuje vysoké tvrdosti při nejvyšších KIChodnotách (odolnost proti tvorbě trhlin/stabilita střižné hrany) AATvrdost jemnozrnné sorty a KIC hodnota hrubozrnné sorty AALisování, stříhání silných plechů AAOhýbací a tvářecí aplikace Různé AANahrazuje HSS/práškové oceli a tvrdokovové hrubozrnné sorty při problémech s opotřebením a korozí AANahrazuje jemno-středně zrnné sorty H40S/ H50S při problémech s vylamováním střižné hrany AAAlternativa sorty CF-F35Z, jestliže je podíl Co pojiva příliš vysoký pro danou aplikaci (např. adheze - nalepování)

13 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Program & disponibilita CTEB00 Bloky na erodování, hrubě slinovani CTEB20 Bloky na erodování v slinovaném provedení, s přídavkem na broušení CTSS Hranoly pro razníky, v slinovaném provedení CTPP Kruhové polotovary pro nástroje na lisování prášků, ve slinovaném provedení CTSB Kruhový polotovar s vnitřním otvorem, vnější rozměry s přídavkem na broušení CTRR Kruhové tyče pro lisovací razníky, v slinovaném provedení CTRG Kruhové tyče pro lisovací razníky, průměr broušený na h6 Následující sorty jsou skladem a dodávané pomocí našeho e-techstore 24 hodin denně Typ, popis CF-S12Z CF-S18Z CF-H25S+ CF-H40S+ CF-F35Z CF-20HP CTEB00 CTEB20 CTSS CTSB CTPP CTRR CTRG = skladem = na dotaz Následující sorty jsou také dostupné ve speciálním provedení Provedení CF-S12Z CF-S18Z CF-H25S+ CF-H40S+ CF-F35Z CF-20HP Speciální bloky Speciální bloky se startovacími otvory / ocelové čepy / závity Tvarové díly podle výkresu zákazníka Tvarové díly podle výkresu zákazníka / ocelové čepy / závity = Standardní výrobní program

14 14 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-S12Z Typ, popis Materiál L mm B mm S mm CTEB20-100,0x082,5x76,5 CF-S12Z ,5 76,5 CTEB20-150,0x072,0x062,0 CF-S12Z CTEB20-150,0x100,0x002,0 CF-S12Z CTEB20-150,0x100,0x003,0 CF-S12Z CTEB20-150,0x100,0x004,0 CF-S12Z CTEB20-150,0x100,0x005,0 CF-S12Z CTEB20-150,0x100,0x006,0 CF-S12Z CTEB20-150,0x100,0x007,0 CF-S12Z CTEB20-150,0x100,0x008,0 CF-S12Z CTEB20-150,0x100,0x009,0 CF-S12Z CTEB20-150,0x100,0x010,0 CF-S12Z CTEB20-150,0x100,0x012,0 CF-S12Z CTEB20-150,0x100,0x015,0 CF-S12Z CTEB20-150,0x100,0x016,0 CF-S12Z CTEB20-150,0x100,0x018,0 CF-S12Z CTEB20-150,0x100,0x020,0 CF-S12Z CTEB20-150,0x100,0x023,0 CF-S12Z CTEB20-150,0x100,0x025,0 CF-S12Z CTEB20-150,0x100,0x028,0 CF-S12Z CTEB20-150,0x100,0x030,0 CF-S12Z CTEB20-150,0x100,0x032,0 CF-S12Z CTEB20-150,0x100,0x055,0 CF-S12Z CTEB20-150,0x100,0x060,0 CF-S12Z

15 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-S18Z Typ, popis Materiál L mm B mm S mm CTEB20-100,0x082,5x076,5 CF-S18Z ,5 76,5 CTEB20-100,0x100,0x002,0 CF-S18Z CTEB20-100,0x100,0x003,0 CF-S18Z CTEB20-100,0x100,0x004,0 CF-S18Z CTEB20-100,0x100,0x005,0 CF-S18Z CTEB20-100,0x100,0x007,0 CF-S18Z CTEB20-100,0x100,0x009,0 CF-S18Z CTEB20-100,0x100,0x010,0 CF-S18Z CTEB20-100,0x100,0x012,0 CF-S18Z CTEB20-100,0x100,0x015,0 CF-S18Z CTEB20-150,0x072,0x062,0 CF-S18Z CTEB20-150,0x100,0x006,0 CF-S18Z CTEB20-150,0x100,0x008,0 CF-S18Z CTEB20-150,0x100,0x016,0 CF-S18Z CTEB20-150,0x100,0x018,0 CF-S18Z CTEB20-150,0x100,0x020,0 CF-S18Z CTEB20-150,0x100,0x023,0 CF-S18Z CTEB20-150,0x100,0x025,0 CF-S18Z CTEB20-150,0x100,0x028,0 CF-S18Z CTEB20-150,0x100,0x030,0 CF-S18Z CTEB20-150,0x100,0x032,0 CF-S18Z CTEB20-150,0x100,0x055,0 CF-S18Z CTEB20-150,0x100,0x060,0 CF-S18Z

16 16 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-H25S+ Typ, popis Materiál L mm B mm S mm CTEB20-100,0x100,0x001,0 CF-H25S CTEB20-100,0x100,0x002,0 CF-H25S CTEB20-100,0x100,0x002,5 CF-H25S ,5 CTEB20-100,0x100,0x003,0 CF-H25S CTEB20-100,0x100,0x004,0 CF-H25S CTEB20-100,0x100,0x005,0 CF-H25S CTEB20-100,0x100,0x006,0 CF-H25S CTEB20-100,0x100,0x007,0 CF-H25S CTEB20-100,0x100,0x008,0 CF-H25S CTEB20-100,0x100,0x009,0 CF-H25S CTEB20-100,0x100,0x010,0 CF-H25S CTEB20-100,0x100,0x012,0 CF-H25S CTEB20-100,0x100,0x013,0 CF-H25S CTEB20-100,0x100,0x015,0 CF-H25S CTEB20-100,0x100,0x016,0 CF-H25S CTEB20-100,0x100,0x018,0 CF-H25S CTEB20-100,0x100,0x020,0 CF-H25S CTEB20-100,0x100,0x025,0 CF-H25S CTEB20-100,0x100,0x030,0 CF-H25S CTEB20-100,0x100,0x035,0 CF-H25S CTEB20-120,0x072,0x062,0 CF-H25S CTEB20-150,0x070,0x042,0 CF-H25S CTEB20-150,0x070,0x050,0 CF-H25S CTEB20-150,0x072,0x052,0 CF-H25S CTEB20-150,0x072,0x062,0 CF-H25S CTEB20-150,0x075,0x003,0 CF-H25S CTEB20-150,0x075,0x004,0 CF-H25S CTEB20-150,0x075,0x005,0 CF-H25S CTEB20-150,0x075,0x006,0 CF-H25S CTEB20-150,0x075,0x008,0 CF-H25S CTEB20-150,0x075,0x010,0 CF-H25S CTEB20-150,0x075,0x012,0 CF-H25S CTEB20-150,0x075,0x016,0 CF-H25S CTEB20-150,0x075,0x020,0 CF-H25S CTEB20-150,0x075,0x028,0 CF-H25S CTEB20-150,0x100,0x015,0 CF-H25S CTEB20-150,0x100,0x020,0 CF-H25S CTEB20-150,0x100,0x025,0 CF-H25S CTEB20-150,0x100,0x060,0 CF-H25S CTEB20-190,0x072,0x010,0 CF-H25S CTEB20-200,0x056,7x012,0 CF-H25S ,7 12 CTEB20-200,0x100,0x020,0 CF-H25S CTEB20-200,0x100,0x025,0 CF-H25S

17 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-H40S+ Typ, popis Materiál L mm B mm S mm CTEB20-100,0x020,0x020,0 CF-H40S CTEB20-100,0x025,0x025,0 CF-H40S CTEB20-100,0x072,0x004,0 CF-H40S CTEB20-100,0x072,0x005,0 CF-H40S CTEB20-100,0x072,0x006,0 CF-H40S CTEB20-100,0x072,0x008,0 CF-H40S CTEB20-100,0x072,0x010,0 CF-H40S CTEB20-100,0x072,0x012,0 CF-H40S CTEB20-100,0x072,0x062,0 CF-H40S CTEB20-100,0x082,5x076,5 CF-H40S ,5 76,5 CTEB20-100,0x100,0x002,0 CF-H40S CTEB20-100,0x100,0x003,0 CF-H40S CTEB20-100,0x100,0x004,0 CF-H40S CTEB20-100,0x100,0x005,0 CF-H40S CTEB20-100,0x100,0x006,0 CF-H40S CTEB20-100,0x100,0x007,0 CF-H40S CTEB20-100,0x100,0x008,0 CF-H40S CTEB20-100,0x100,0x009,0 CF-H40S CTEB20-100,0x100,0x010,0 CF-H40S CTEB20-100,0x100,0x011,0 CF-H40S CTEB20-100,0x100,0x012,0 CF-H40S CTEB20-100,0x100,0x015,0 CF-H40S CTEB20-100,0x100,0x016,0 CF-H40S CTEB20-100,0x100,0x018,0 CF-H40S CTEB20-100,0x100,0x020,0 CF-H40S CTEB20-100,0x100,0x022,0 CF-H40S CTEB20-100,0x100,0x025,0 CF-H40S CTEB20-100,0x100,0x030,0 CF-H40S CTEB20-100,0x100,0x035,0 CF-H40S CTEB20-100,0x100,0x050,0 CF-H40S CTEB20-100,0x100,0x060,0 CF-H40S CTEB20-100,0x100,0x070,0 CF-H40S CTEB20-150,0x050,0x042,0 CF-H40S CTEB20-150,0x070,0x050,0 CF-H40S CTEB20-150,0x072,0x021,0 CF-H40S CTEB20-150,0x072,0x026,0 CF-H40S CTEB20-150,0x072,0x031,0 CF-H40S CTEB20-150,0x072,0x052,0 CF-H40S CTEB20-150,0x072,0x062,0 CF-H40S CTEB20-150,0x080,0x045,0 CF-H40S CTEB20-150,0x080,0x065,0 CF-H40S CTEB20-150,0x090,0x076,5 CF-H40S ,5 CTEB20-150,0x100,0x004,0 CF-H40S CTEB20-150,0x100,0x005,0 CF-H40S

18 18 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-H40S+ Typ, popis Materiál L mm B mm S mm CTEB20-150,0x100,0x006,0 CF-H40S CTEB20-150,0x100,0x008,0 CF-H40S CTEB20-150,0x100,0x010,0 CF-H40S CTEB20-150,0x100,0x012,0 CF-H40S CTEB20-150,0x100,0x015,0 CF-H40S CTEB20-150,0x100,0x016,0 CF-H40S CTEB20-150,0x100,0x018,0 CF-H40S CTEB20-150,0x100,0x020,0 CF-H40S CTEB20-150,0x100,0x022,0 CF-H40S CTEB20-150,0x100,0x025,0 CF-H40S CTEB20-150,0x100,0x028,0 CF-H40S CTEB20-150,0x100,0x030,0 CF-H40S CTEB20-150,0x100,0x032,0 CF-H40S CTEB20-150,0x100,0x035,0 CF-H40S CTEB20-150,0x100,0x040,0 CF-H40S CTEB20-150,0x100,0x042,0 CF-H40S CTEB20-150,0x100,0x045,0 CF-H40S CTEB20-150,0x100,0x050,0 CF-H40S CTEB20-150,0x100,0x055,0 CF-H40S CTEB20-150,0x100,0x060,0 CF-H40S CTEB20-150,0x100,0x066,0 CF-H40S CTEB20-150,0x100,0x076,5 CF-H40S ,5 CTEB20-150,0x150,0x020,0 CF-H40S CTEB20-150,0x150,0x022,0 CF-H40S CTEB20-150,0x150,0x030,0 CF-H40S CTEB20-200,0x072,0x010,0 CF-H40S CTEB20-200,0x072,0x015,0 CF-H40S CTEB20-200,0x072,0x020,0 CF-H40S CTEB20-200,0x072,0x025,0 CF-H40S CTEB20-200,0x072,0x030,0 CF-H40S CTEB20-200,0x072,0x060,0 CF-H40S CTEB20-200,0x100,0x025,0 CF-H40S CTEB20-200,0x150,0x020,0 CF-H40S CTEB20-200,0x200,0x020,0 CF-H40S CTEB20-200,0x200,0x022,0 CF-H40S CTEB20-200,0x200,0x025,0 CF-H40S CTEB20-200,0x200,0x030,0 CF-H40S CTEB20-250,0x150,0x020,0 CF-H40S CTEB20-250,0x150,0x026,0 CF-H40S CTEB20-250,0x150,0x032,0 CF-H40S CTEB20-285,0x285,0x022,0 CF-H40S CTEB20-285,0x285,0x028,0 CF-H40S CTEB20-285,0x285,0x035,0 CF-H40S

19 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-F35Z Typ, popis Materiál L mm B mm S mm CTEB20-100,0x082,5x076,5 CF-F35Z ,5 76,5 CTEB20-150,0x072,0x062,0 CF-F35Z CTEB20-150,0x100,0x002,0 CF-F35Z CTEB20-150,0x100,0x003,0 CF-F35Z CTEB20-150,0x100,0x004,0 CF-F35Z CTEB20-150,0x100,0x005,0 CF-F35Z CTEB20-150,0x100,0x006,0 CF-F35Z CTEB20-150,0x100,0x007,0 CF-F35Z CTEB20-150,0x100,0x008,0 CF-F35Z CTEB20-150,0x100,0x009,0 CF-F35Z CTEB20-150,0x100,0x010,0 CF-F35Z CTEB20-150,0x100,0x012,0 CF-F35Z CTEB20-150,0x100,0x015,0 CF-F35Z CTEB20-150,0x100,0x016,0 CF-F35Z CTEB20-150,0x100,0x018,0 CF-F35Z CTEB20-150,0x100,0x020,0 CF-F35Z CTEB20-150,0x100,0x023,0 CF-F35Z CTEB20-150,0x100,0x025,0 CF-F35Z CTEB20-150,0x100,0x028,0 CF-F35Z CTEB20-150,0x100,0x030,0 CF-F35Z CTEB20-150,0x100,0x032,0 CF-F35Z CTEB20-150,0x100,0x055,0 CF-F35Z CTEB20-150,0x100,0x060,0 CF-F35Z Bloky na erodování v slinovaném provedení s přídavkem na broušení, síla čistého broušení na, CF-20HP Typ, popis Materiál L mm B mm S mm CTEB20-150,0x072,0x045,0 CF-20HP CTEB20-150,0x075,0x062,0 CF-20HP CTEB20-150,0x080,0x055,0 CF-20HP CTEB20-150,0x100,0x008,0 CF-20HP CTEB20-150,0x100,0x010,0 CF-20HP CTEB20-150,0x100,0x012,0 CF-20HP CTEB20-150,0x100,0x015,0 CF-20HP CTEB20-150,0x100,0x020,0 CF-20HP CTEB20-150,0x100,0x023,0 CF-20HP CTEB20-150,0x100,0x025,0 CF-20HP CTEB20-150,0x100,0x028,0 CF-20HP CTEB20-150,0x100,0x030,0 CF-20HP CTEB20-150,0x100,0x035,0 CF-20HP

20 20 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Hranoly pro razníky v slinovaném provedení, s plusovou slinovací tolerance, CF-H40S+ Typ, popis Materiál L mm B mm S mm CTSS 02,5x02,5x80 CF-H40S ,5 2,5 CTSS 03,5X03,5X80 CF-H40S ,5 3,5 CTSS 04,5X02,5X80 CF-H40S ,5 2,5 CTSS 04,5X04,5X80 CF-H40S ,5 4,5 CTSS 05,5X02,5X80 CF-H40S ,5 2,5 CTSS 05,5X03,5X80 CF-H40S ,5 3,5 CTSS 05,5X05,5X80 CF-H40S ,5 5,5 CTSS 06,5X02,5X80 CF-H40S ,5 2,5 CTSS 06,5X03,5X80 CF-H40S ,5 3,5 CTSS 06,5X04,5X80 CF-H40S ,5 4,5 CTSS 06,5X06,5X80 CF-H40S ,5 6,5 CTSS 07,5X07,5X80 CF-H40S ,5 7,5 CTSS 08,5X02,5X80 CF-H40S ,5 2,5 CTSS 08,5X03,5X80 CF-H40S ,5 3,5 CTSS 08,5X04,5X80 CF-H40S ,5 4,5 CTSS 08,5X05,5X80 CF-H40S ,5 5,5 CTSS 08,5X06,5X80 CF-H40S ,5 6,5 CTSS 08,5X08,5X80 CF-H40S ,5 8,5 CTSS 10,5X02,5X80 CF-H40S ,5 2,5 CTSS 10,5X03,5X80 CF-H40S ,5 3,5 CTSS 10,5X04,5X80 CF-H40S ,5 4,5 CTSS 10,5X05,5X80 CF-H40S ,5 5,5 CTSS 10,5X06,5X80 CF-H40S ,5 6,5 CTSS 10,5X07,5X80 CF-H40S ,5 7,5 CTSS 10,5X08,5X80 CF-H40S ,5 8,5 CTSS 10,5X10,5X80 CF-H40S ,5 10,5 CTSS 12,5X02,5X80 CF-H40S ,5 2,5 CTSS 12,5X03,5X80 CF-H40S ,5 3,5 CTSS 12,5X04,5X80 CF-H40S ,5 4,5 CTSS 12,5X05,5X80 CF-H40S ,5 5,5 CTSS 12,5X06,5X80 CF-H40S ,5 6,5 CTSS 12,5X08,5X80 CF-H40S ,5 8,5 CTSS 12,5X10,5X80 CF-H40S ,5 10,5 CTSS 12,5X12,5X80 CF-H40S ,5 12,5 CTSS 14,5X02,5X80 CF-H40S ,5 2,5 CTSS 14,5X03,5X80 CF-H40S ,5 3,5 CTSS 14,5X14,5X80 CF-H40S ,5 14,5 CTSS 15,5X07,5X80 CF-H40S ,5 7,5 CTSS 15,5X10,5X80 CF-H40S ,5 10,5 CTSS 15,5X12,5X80 CF-H40S ,5 12,5 CTSS 16,5X02,5X80 CF-H40S ,5 2,5 CTSS 16,5X04,5X80 CF-H40S ,5 4,5 CTSS 16,5X05,5X80 CF-H40S ,5 5,5 CTSS 16,5X06,5X80 CF-H40S ,5 6,5

21 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Hranoly pro razníky v slinovaném provedení, s plusovou slinovací tolerance, CF-H40S+ Typ, popis Materiál L mm B mm S mm CTSS 16,5X08,5X80 CF-H40S ,5 8,5 CTSS 16,5X16,5X80 CF-H40S ,5 16,5 CTSS 18,5X03,5X80 CF-H40S ,5 3,5 CTSS 18,5X07,5X80 CF-H40S ,5 7,5 CTSS 18,5X18,5X80 CF-H40S ,5 18,5 CTSS 20,5X03,5X80 CF-H40S ,5 3,5 CTSS 20,5X04,5X80 CF-H40S ,5 4,5 CTSS 20,5X05,5X80 CF-H40S ,5 5,5 CTSS 20,5X06,5X80 CF-H40S ,5 6,5 CTSS 20,5X07,5X80 CF-H40S ,5 7,5 CTSS 20,5X08,5X80 CF-H40S ,5 8,5 CTSS 20,5X10,5X80 CF-H40S ,5 10,5 CTSS 20,5X12,5X80 CF-H40S ,5 12,5 CTSS 20,5X14,5X80 CF-H40S ,5 14,5 CTSS 20,5X20,5X80 CF-H40S ,5 20,5 CTSS 25,5X04,5X80 CF-H40S ,5 4,5 CTSS 25,5X05,5X80 CF-H40S ,5 5,5 CTSS 25,5X06,5X80 CF-H40S ,5 6,5 CTSS 25,5X08,5X80 CF-H40S ,5 8,5 CTSS 25,5X10,5X80 CF-H40S ,5 10,5 CTSS 25,5X12,5X80 CF-H40S ,5 12,5 CTSS 25,5X14,5X80 CF-H40S ,5 14,5 CTSS 30,5X05,5X80 CF-H40S ,5 5,5 CTSS 30,5X06,5X80 CF-H40S ,5 6,5 CTSS 30,5X08,5X80 CF-H40S ,5 8,5

22 22 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Hranoly pro razníky v slinovaném provedení, s plusovou slinovací tolerance, CF-S18Z Typ, popis Materiál L mm B mm S mm CTSS 02,5X02,5X80 CF-S18Z ,5 2,5 CTSS 03,5X03,5X80 CF-S18Z ,5 3,5 CTSS 04,5X02,5X80 CF-S18Z ,5 2,5 CTSS 04,5X04,5X80 CF-S18Z ,5 4,5 CTSS 05,5X03,5X80 CF-S18Z ,5 3,5 CTSS 05,5X05,5X80 CF-S18Z ,5 5,5 CTSS 06,5X04,5X80 CF-S18Z ,5 4,5 CTSS 06,5X06,5X80 CF-S18Z ,5 6,5 CTSS 08,5X02,5X80 CF-S18Z ,5 2,5 CTSS 08,5X03,5X80 CF-S18Z ,5 3,5 CTSS 08,5X04,5X80 CF-S18Z ,5 4,5 CTSS 08,5X05,5X80 CF-S18Z ,5 5,5 CTSS 08,5X06,5X80 CF-S18Z ,5 6,5 CTSS 08,5X08,5X80 CF-S18Z ,5 8,5 CTSS 10,5X02,5X80 CF-S18Z ,5 2,5 CTSS 10,5X03,5X80 CF-S18Z ,5 3,5 CTSS 10,5X04,5X80 CF-S18Z ,5 4,5 CTSS 10,5X05,5X80 CF-S18Z ,5 5,5 CTSS 10,5X06,5X80 CF-S18Z ,5 6,5 CTSS 10,5X08,5X80 CF-S18Z ,5 8,5 CTSS 10,5X10,5X80 CF-S18Z ,5 10,5 CTSS 12,5X02,5X80 CF-S18Z ,5 2,5 CTSS 12,5X03,5X80 CF-S18Z ,5 3,5 CTSS 12,5X04,5X80 CF-S18Z ,5 4,5 CTSS 12,5X05,5X80 CF-S18Z ,5 5,5 CTSS 12,5X06,5X80 CF-S18Z ,5 6,5 CTSS 12,5X08,5X80 CF-S18Z ,5 8,5 CTSS 12,5X10,5X80 CF-S18Z ,5 10,5 CTSS 12,5X12,5X80 CF-S18Z ,5 12,5 CTSS 14,5X02,5X80 CF-S18Z ,5 2,5 CTSS 14,5X03,5X80 CF-S18Z ,5 3,5 CTSS 15,5X10,5X80 CF-S18Z ,5 10,5 CTSS 16,5X02,5X80 CF-S18Z ,5 2,5 CTSS 16,5X04,5X80 CF-S18Z ,5 4,5 CTSS 16,5X05,5X80 CF-S18Z ,5 5,5 CTSS 16,5X06,5X80 CF-S18Z ,5 6,5 CTSS 16,5X08,5X80 CF-S18Z ,5 8,5 CTSS 18,5X03,5X80 CF-S18Z ,5 3,5 CTSS 18,5X07,5X80 CF-S18Z ,5 7,5 CTSS 20,5X03,5X80 CF-S18Z ,5 3,5 CTSS 20,5X04,5X80 CF-S18Z ,5 4,5 CTSS 20,5X05,5X80 CF-S18Z ,5 5,5 CTSS 20,5X06,5X80 CF-S18Z ,5 6,5 CTSS 20,5X07,5X80 CF-S18Z ,5 7,5

23 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Hranoly pro razníky v slinovaném provedení, s plusovou slinovací tolerance, CF-S18Z Typ, popis Materiál L mm B mm S mm CTSS 20,5X08,5X80 CF-S18Z ,5 8,5 CTSS 20,5X10,5X80 CF-S18Z ,5 10,5 CTSS 20,5X12,5X80 CF-S18Z ,5 12,5 CTSS 20,5X14,5X80 CF-S18Z ,5 14,5 CTSS 25,5X06,5X80 CF-S18Z ,5 6,5 CTSS 25,5X08,5X80 CF-S18Z ,5 8,5 CTSS 25,5X12,5X80 CF-S18Z ,5 12,5 CTSS 25,5X14,5X80 CF-S18Z ,5 14,5 CTSS 26,5X14,5X80 CF-S18Z ,5 14,5 CTSS 30,5X05,5X80 CF-S18Z ,5 5,5 CTSS 30,5X06,5X80 CF-S18Z ,5 6,5 CTSS 30,5X08,5X80 CF-S18Z ,5 8,5 CTSS 35,5X05,5X80 CF-S18Z ,5 5,5 CTSS 35,5X06,5X80 CF-S18Z ,5 6,5

24 24 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Kruhový polotovar s vnitřním otvorem Vnější rozměry s prídavkem na broušení, vnitřní prúměr s plusovou slinovací tolerancí, CF-H40S+ Typ, popis Materiál A mm I mm L mm CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S CTSB CF-H40S Kruhový polotovar s vnitřním otvorem Vnější rozměry s prídavkem na broušení, vnitřní prúměr s plusovou slinovací tolerancí, CF-S18Z Typ, popis Materiál A mm I mm L mm CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z CTSB CF-S18Z

25 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Kruhové tyče pro lisovací razníky v slinovaném provedení, délka: 330 mm, CF-H40S+ Typ, popis Materiál D mm D-Tol. mm L mm RR CF-H40S ,15-0/+0, RR CF-H40S ,65-0/+0, RR CF-H40S ,80-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,25-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,70-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0, RR CF-H40S ,20-0/+0,65 330

26 26 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Kruhové tyče pro lisovací razníky v slinovaném provedení, délka: 330 mm, CF-S18Z Typ, popis Materiál D mm D-Tol. mm L mm RR CF-S18Z ,15-0/+0, RR CF-S18Z ,65-0/+0, RR CF-S18Z ,80-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,25-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,70-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0, RR CF-S18Z ,20-0/+0,65 330

27 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY Kruhové tyče pro lisovací razníky Průměr broušený na h6, délka: 330 mm, CF-H40S+ Typ, popis Materiál D mm D-Tol. mm L mm RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,50 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,50 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,50 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,50 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,50 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,00 +0/-0, RG CF-H40S+ h ,00 +0/-0, Kruhové tyče pro lisovací razníky Průměr broušený na h6, délka: 330 mm, CF-S18Z Typ, popis Materiál D mm D-Tol. mm L mm RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0, RG CF-S18Z h ,50 +0/-0, RG CF-S18Z h ,00 +0/-0,

28 28 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Kruhové polotovary pro nástroje na lisování prášků ve slinovaném provedení, s přídavkem na broušení, CF-H40S+ Typ, popis Materiál A mm L mm CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S CTPP CF-H40S

29 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY E-Techstore Vaše výhody Jedním kliknutím k vyšší hospodárnosti: Objednávejte jednoduše online na našem E-Techstore. Pro všechny aplikace a požadovaná řešení dostanete nejaktuálnější obsáhlé technické informace a grafické zobrazení Nabízíme Vám zde po celý den ucelený sortiment otěruvzdorných produktů. e-techstore.com 24/24 7/7 Můžete profitovat z: AAKontrola disponibility veškerých standardních produktů online AAJednoduchý přístup s možností filtrování vyhledávání pro rychlý přehled AAObjednávky jsou automaticky zpracovávány a potvrzovány AARychlé dodávky: ze skladu v Kemptenu, doba dodání v rámci Evropy do 24 hodin v případě, že je zboží skladem

30 30 NÁSTROJÁRNYU 2016 HARD MATERIAL SOLUTIONS BY CERATIZIT Hard Material Solutions by CERATIZIT. Ochrana proti opotřebení pro všechny aplikace v různých odvětvích průmyslu. AAIndividuální řešení pro Vaši aplikaci AANástroje pro oblast tváření AAVysocevýkonné komponenty pro výrobu nástrojů Naše produktové portfolio Specialist for customised blanks and semi V1 EN Solutions for the tool and die industry 2016.V1 EN Water-jet cutting Carbide focusing tubes 2016.V1 EN Ceratizit is a high-tech engineering group Ceratizit is a high-tech engineering group Ceratizit is a high-tech engineering group specialized in tooling and hard material technologies. specialized in tooling and hard material technologies. specialized in tooling and hard material technologies. Tooling the Future. Tooling the Future. Tooling the Future

31 HARD MATERIAL SOLUTIONS BY CERATIZIT NÁSTROJÁRNY CERATIZIT Group Carbide pioneer and global player CERATIZIT je více než 90 let průkopníkem v oblasti vývoje a výroby sofistikovaných tvrdých materiálů pro třískové obrábění a ochraně proti opotřebení dílů v oblasti průmyslové výroby. Rodinný podnik se sídlem ve městě Mamer, Lucembursko, vyvíjí a vyrábí vysoce specializované řezné nástroje, břitové destičky a tyče vyrobené z tvrdokovu. V různých oblastech opotřebitelných dílů je CERATIZIT GROUP světovým lídrem a úspěšně vyvíjí slinuté karbidy, cermety a keramické sorty, i pokud jde o dřevo obrábění a opracování kamene. Čísla & fakta 1 hlavní sídlo Mamer / Luxemburg 24 Výrobní závody 50 Prodejní pobočky zaměstnanců > různých produktů > 600 patentů a užitných vzorů > 100 zaměstnanců ve výzkumu a vývoji > 100 ocenění za inovaci 30% nových produktů v posledních 5 letech
