1.0 DX - System połączeń stropów - Schemat zamków. 1.0 DX-spojovací systém desek - Detail zámku. 2.0 Przekrój płyt 2.

Transkript

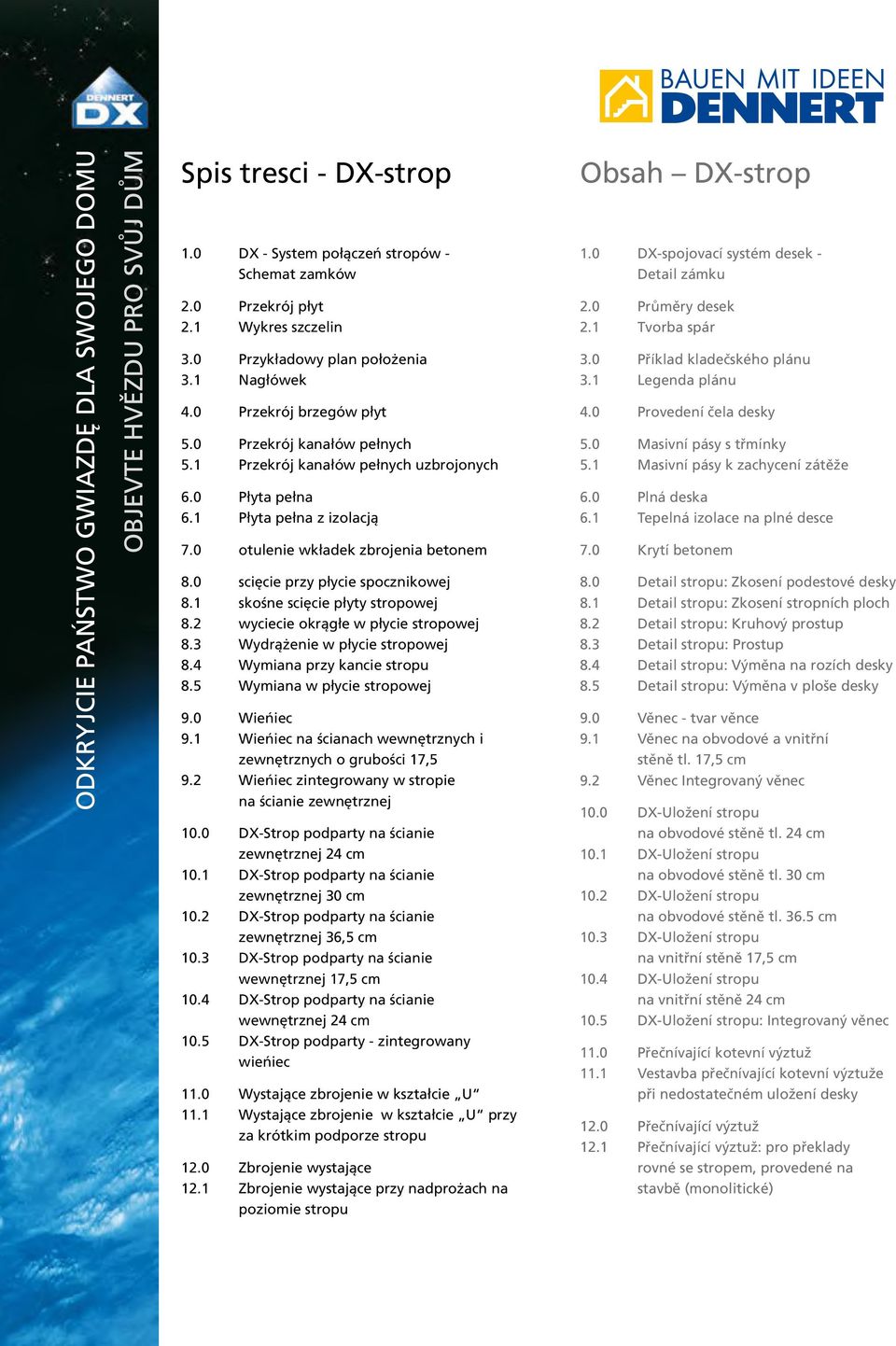

1 Spis tresci - Obsah 1.0 DX - System połączeń stropów - Schemat zamków 2.0 Przekrój płyt 2.1 Wykres szczelin 3.0 Przykładowy plan położenia 3.1 Nagłówek 4.0 Przekrój brzegów płyt 5.0 Przekrój kanałów pełnych 5.1 Przekrój kanałów pełnych uzbrojonych 6.0 Płyta pełna 6.1 Płyta pełna z izolacją 7.0 otulenie wkładek zbrojenia betonem 8.0 scięcie przy płycie spocznikowej 8.1 skośne scięcie płyty stropowej 8.2 wyciecie okrągłe w płycie stropowej 8.3 Wydrążenie w płycie stropowej 8.4 Wymiana przy kancie stropu 8.5 Wymiana w płycie stropowej 9.0 Wieńiec 9.1 Wieńiec na ścianach wewnętrznych i zewnętrznych o grubości 17,5 9.2 Wieńiec zintegrowany w stropie na ścianie zewnętrznej 10.0 DX-Strop podparty na ścianie zewnętrznej 24 cm 10.1 DX-Strop podparty na ścianie zewnętrznej 30 cm 10.2 DX-Strop podparty na ścianie zewnętrznej 36,5 cm 10.3 DX-Strop podparty na ścianie wewnętrznej 17,5 cm 10.4 DX-Strop podparty na ścianie wewnętrznej 24 cm 10.5 DX-Strop podparty - zintegrowany wieńiec 11.0 Wystające zbrojenie w kształcie U 11.1 Wystające zbrojenie w kształcie U przy za krótkim podporze stropu 12.0 Zbrojenie wystające 12.1 Zbrojenie wystające przy nadprożach na poziomie stropu 1.0 DX-spojovací systém desek - Detail zámku 2.0 Průměry desek 2.1 Tvorba spár 3.0 Příklad kladečského plánu 3.1 Legenda plánu 4.0 Provedení čela desky 5.0 Masivní pásy s třmínky 5.1 Masivní pásy k zachycení zátěže 6.0 Plná deska 6.1 Tepelná izolace na plné desce 7.0 Krytí betonem 8.0 Detail stropu: Zkosení podestové desky 8.1 Detail stropu: Zkosení stropních ploch 8.2 Detail stropu: Kruhový prostup 8.3 Detail stropu: Prostup 8.4 Detail stropu: Výměna na rozích desky 8.5 Detail stropu: Výměna v ploše desky 9.0 Věnec - tvar věnce 9.1 Věnec na obvodové a vnitřní stěně tl. 17,5 cm 9.2 Věnec Integrovaný věnec 10.0 DX-Uložení stropu na obvodové stěně tl. 24 cm 10.1 DX-Uložení stropu na obvodové stěně tl. 30 cm 10.2 DX-Uložení stropu na obvodové stěně tl cm 10.3 DX-Uložení stropu na vnitřní stěně 17,5 cm 10.4 DX-Uložení stropu na vnitřní stěně 24 cm 10.5 DX-Uložení stropu: Integrovaný věnec 11.0 Přečnívající kotevní výztuž 11.1 Vestavba přečnívající kotevní výztuže při nedostatečném uložení desky 12.0 Přečnívající výztuž 12.1 Přečnívající výztuž: pro překlady rovné se stropem, provedené na stavbě (monolitické)

2 12.2 Zbrojenie wystające przy podciągach na poziomie stropu 12.3 Zbrojenie wystające przy nadprożach nad skrzynka roletową 12.4 Zbrojenie wystające przy nadciągach 12.5 Nadciągi na ie 13.0 Złączka schodowa dla schodów drewnianych lub metalowych 13.1 Złączka schodowa dla schodów betonowanych 13.2 Złączka schodowa dla schodów Dennert 13.3 Warianty stopni koncowych 14.0 Wspornik 14.1 Wspornik przy złączce schodowej 14.2 U-nadproże 14.3 U-nadproże Detal połączenia stropu z dźwigarem HEB Detal połączenia stropu z dźwigarem HEB Detal połączenia stropu z dźwigarem HEB Detal połączenia stropu z dźwigarem HEB Detal połączenia stropu z dźwigarem HEB Detal połączenia stropu z dźwigarem HEB 300/ Detal połączenia stropu z dźwigarem HEB 300/ Detal połączenia stropu z dźwigarem HEA Detal połączenia stropu z dźwigarem HEA Detal połączenia stropu z dźwigarem HEA Detal połączenia stropu z dźwigarem HEA Detal połączenia stropu z dźwigarem HEA 280/ Detal połączenia stropu z dźwigarem HEA 280/ Detal połączenia stropu z dźwigarem HEA 300/ Detal połączenia stropu z dźwigarem HEA 300/ Detal połączenia stropu z dźwigarem HEM Detal połączenia stropu z dźwigarem HEM Detal połączenia stropu z dźwigarem HEM Detal połączenia stropu z dźwigarem HEM skośne połączenie z dźwigarem 17.0 Wydrążenia do otworów wylewkowych równoległe do dźwigarów 18.0 Przekrój poprzeczny zakończenia płyty dla dźwigara 19.0 Powłoka na dźwigarów 20.0 Podpora ścianki kolankowej przy ścianie 24 cm przekrój poprzeczny 20.1 Podpora ścianki kolankowej przy ścianie 24 cm przekrój podłkżny podłuzny 20.2 Podpora ścianki kolankowej przy ścianie 30 cm przekrój poprzeczny 20.3 Podpora ścianki kolankowej przy ścianie 30 cm przekrój podłżny 12.2 Přečnívající výztuž: pro průvlaky provedené na stavbě (monolitické) 12.3 Přečnívající výztuž: pro monolitické průvlaky nad roletovými skříněmi 12.4 Přečnívající výztuž pro průvlaky nahoru otočené na u 12.5 Průvlaky nahoru otočené na u 13.0 Připojení schodiště dřevěného nebo ocelového schodiště 13.1 Připojení schodiště pro železobetonové monolitické schodiště 13.2 Připojení schodiště pro Dennert schodiště 13.3 Varianty nástupu a výstupu 14.0 Konzoly 14.1 Konzoly a přípoje schodišť 14.2 Ocelový U překlad 14.3 Ocelový U překlad Podklady pro nosníky HEB Podklady pro nosníky HEB Podklady pro nosníky HEB Podklady pro nosníky HEB Podklady pro nosníky HEB Podklady pro nosníky HEB 300 / Podklady pro nosníky HEB 300 / Podklady pro nosníky HEA Podklady pro nosníky HEA Podklady pro nosníky HEA Podklady pro nosníky HEA Podklady pro nosníky HEA 280 / Podklady pro nosníky HEA 280 / Podklady pro nosníky HEA 300 / Podklady pro nosníky HEA 300 / Podklady pro nosníky HEM Podklady pro nosníky HEM Podklady pro nosníky HEM Podklady pro nosníky HEM Uložení pro zkosení čela desky 17.0 Prostup pro zálivkový otvor 18.0 Podélné vybrání ocelového osníku 19.0 Tvorba povrchu ocelových nosníků 20.0 Nadezdívka na stěně 24 cm uložení čelní 20.1 Nadezdívka na stěně 24 cm uložení podélné 20.2 Nadezdívka na stěně 30 cm uložení čelní 20.3 Nadezdívka na stěně 30 cm uložení podélné

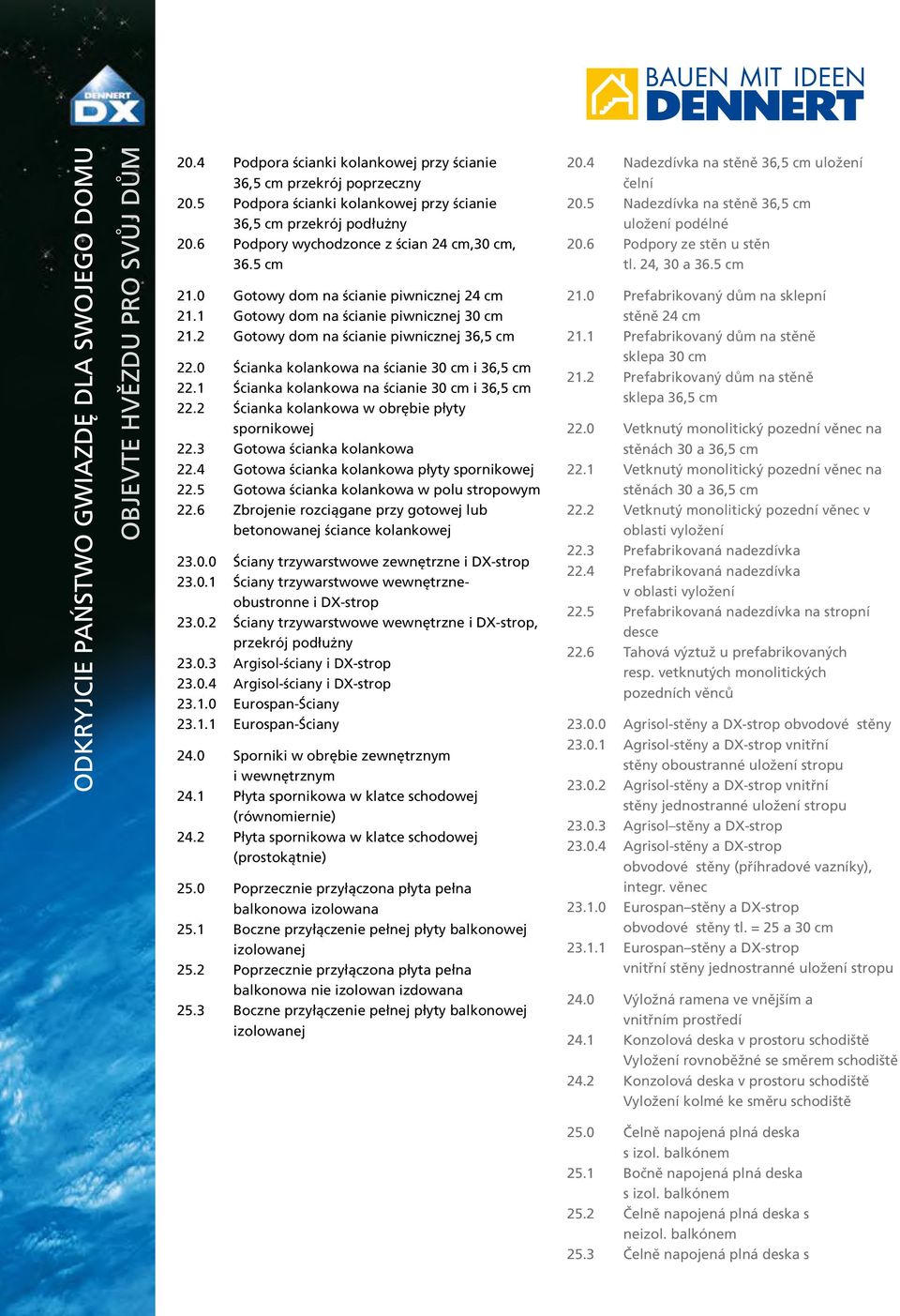

3 20.4 Podpora ścianki kolankowej przy ścianie 36,5 cm przekrój poprzeczny 20.5 Podpora ścianki kolankowej przy ścianie 36,5 cm przekrój podłużny 20.6 Podpory wychodzonce z ścian 24 cm,30 cm, 36.5 cm 21.0 Gotowy dom na ścianie piwnicznej 24 cm 21.1 Gotowy dom na ścianie piwnicznej 30 cm 21.2 Gotowy dom na ścianie piwnicznej 36,5 cm 22.0 Ścianka kolankowa na ścianie 30 cm i 36,5 cm 22.1 Ścianka kolankowa na ścianie 30 cm i 36,5 cm 22.2 Ścianka kolankowa w obrębie płyty spornikowej 22.3 Gotowa ścianka kolankowa 22.4 Gotowa ścianka kolankowa płyty spornikowej 22.5 Gotowa ścianka kolankowa w polu stropowym 22.6 Zbrojenie rozciągane przy gotowej lub betonowanej ściance kolankowej Ściany trzywarstwowe zewnętrzne i Ściany trzywarstwowe wewnętrzneobustronne i Ściany trzywarstwowe wewnętrzne i, przekrój podłużny Argisol-ściany i Argisol-ściany i Eurospan-Ściany Eurospan-Ściany 24.0 Sporniki w obrębie zewnętrznym i wewnętrznym 24.1 Płyta spornikowa w klatce schodowej (równomiernie) 24.2 Płyta spornikowa w klatce schodowej (prostokątnie) 25.0 Poprzecznie przyłączona płyta pełna balkonowa izolowana 25.1 Boczne przyłączenie pełnej płyty balkonowej izolowanej 25.2 Poprzecznie przyłączona płyta pełna balkonowa nie izolowan izdowana 25.3 Boczne przyłączenie pełnej płyty balkonowej izolowanej 20.4 Nadezdívka na stěně 36,5 cm uložení čelní 20.5 Nadezdívka na stěně 36,5 cm uložení podélné 20.6 Podpory ze stěn u stěn tl. 24, 30 a 36.5 cm 21.0 Prefabrikovaný dům na sklepní stěně 24 cm 21.1 Prefabrikovaný dům na stěně sklepa 30 cm 21.2 Prefabrikovaný dům na stěně sklepa 36,5 cm 22.0 Vetknutý monolitický pozední věnec na stěnách 30 a 36,5 cm 22.1 Vetknutý monolitický pozední věnec na stěnách 30 a 36,5 cm 22.2 Vetknutý monolitický pozední věnec v oblasti vyložení 22.3 Prefabrikovaná nadezdívka 22.4 Prefabrikovaná nadezdívka v oblasti vyložení 22.5 Prefabrikovaná nadezdívka na stropní desce 22.6 Tahová výztuž u prefabrikovaných resp. vetknutých monolitických pozedních věnců Agrisol-stěny a obvodové stěny Agrisol-stěny a vnitřní stěny oboustranné uložení stropu Agrisol-stěny a vnitřní stěny jednostranné uložení stropu Agrisol stěny a Agrisol-stěny a obvodové stěny (příhradové vazníky), integr. věnec Eurospan stěny a obvodové stěny tl. = 25 a 30 cm Eurospan stěny a vnitřní stěny jednostranné uložení stropu 24.0 Výložná ramena ve vnějším a vnitřním prostředí 24.1 Konzolová deska v prostoru schodiště Vyložení rovnoběžné se směrem schodiště 24.2 Konzolová deska v prostoru schodiště Vyložení kolmé ke směru schodiště 25.0 Čelně napojená plná deska s izol. balkónem 25.1 Bočně napojená plná deska s izol. balkónem 25.2 Čelně napojená plná deska s neizol. balkónem 25.3 Čelně napojená plná deska s

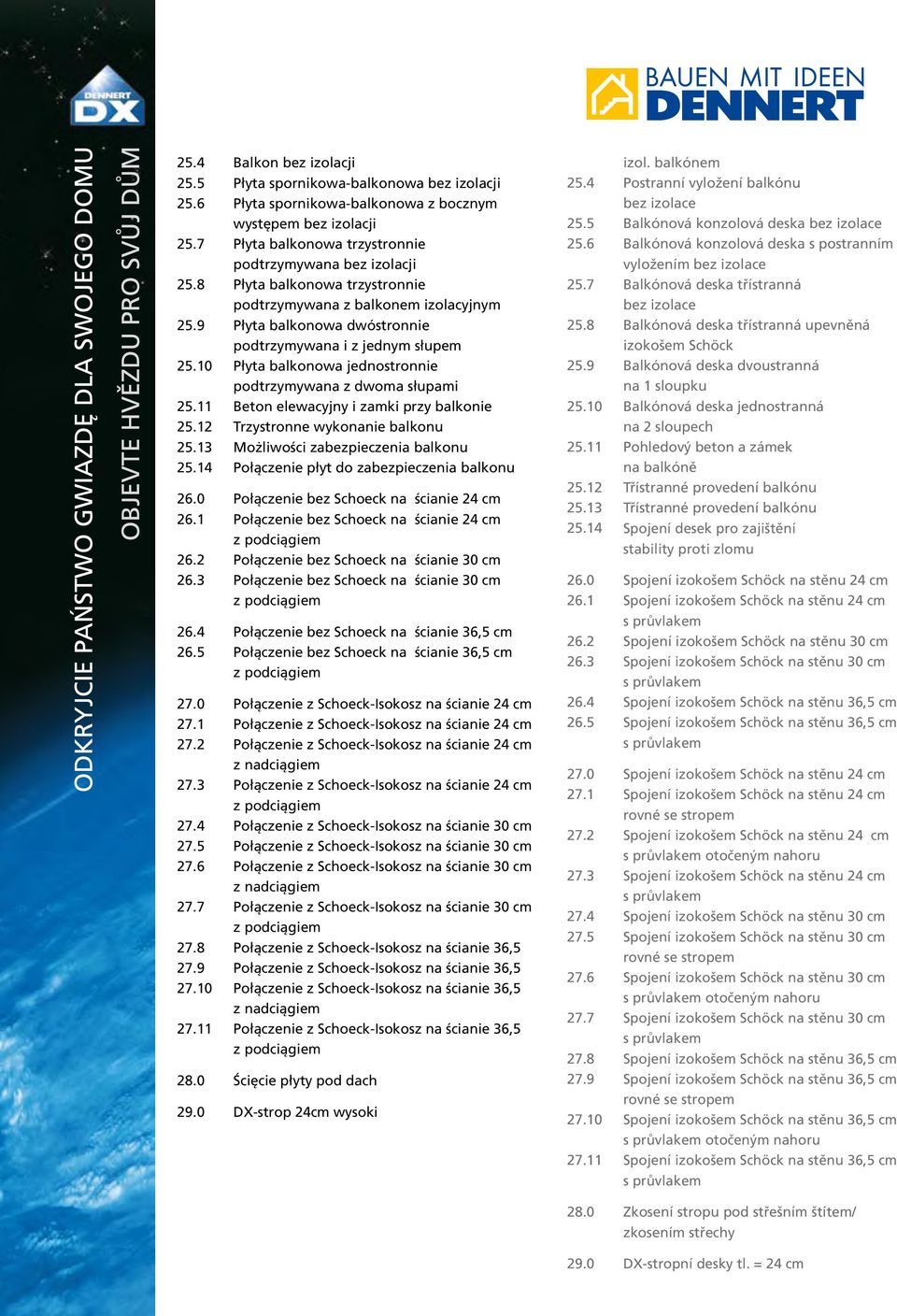

4 25.4 Balkon bez izolacji 25.5 Płyta spornikowa-balkonowa bez izolacji 25.6 Płyta spornikowa-balkonowa z bocznym występem bez izolacji 25.7 Płyta balkonowa trzystronnie podtrzymywana bez izolacji 25.8 Płyta balkonowa trzystronnie podtrzymywana z balkonem izolacyjnym 25.9 Płyta balkonowa dwóstronnie podtrzymywana i z jednym słupem Płyta balkonowa jednostronnie podtrzymywana z dwoma słupami Beton elewacyjny i zamki przy balkonie Trzystronne wykonanie balkonu Możliwości zabezpieczenia balkonu Połączenie płyt do zabezpieczenia balkonu 26.0 Połączenie bez Schoeck na ścianie 24 cm 26.1 Połączenie bez Schoeck na ścianie 24 cm z podciągiem 26.2 Połączenie bez Schoeck na ścianie 30 cm 26.3 Połączenie bez Schoeck na ścianie 30 cm z podciągiem 26.4 Połączenie bez Schoeck na ścianie 36,5 cm 26.5 Połączenie bez Schoeck na ścianie 36,5 cm z podciągiem 27.0 Połączenie z Schoeck-Isokosz na ścianie 24 cm 27.1 Połączenie z Schoeck-Isokosz na ścianie 24 cm 27.2 Połączenie z Schoeck-Isokosz na ścianie 24 cm z nadciągiem 27.3 Połączenie z Schoeck-Isokosz na ścianie 24 cm z podciągiem 27.4 Połączenie z Schoeck-Isokosz na ścianie 30 cm 27.5 Połączenie z Schoeck-Isokosz na ścianie 30 cm 27.6 Połączenie z Schoeck-Isokosz na ścianie 30 cm z nadciągiem 27.7 Połączenie z Schoeck-Isokosz na ścianie 30 cm z podciągiem 27.8 Połączenie z Schoeck-Isokosz na ścianie 36, Połączenie z Schoeck-Isokosz na ścianie 36, Połączenie z Schoeck-Isokosz na ścianie 36,5 z nadciągiem Połączenie z Schoeck-Isokosz na ścianie 36,5 z podciągiem 28.0 Ścięcie płyty pod dach cm wysoki izol. balkónem 25.4 Postranní vyložení balkónu bez izolace 25.5 Balkónová konzolová deska bez izolace 25.6 Balkónová konzolová deska s postranním vyložením bez izolace 25.7 Balkónová deska třístranná bez izolace 25.8 Balkónová deska třístranná upevněná izokošem Schöck 25.9 Balkónová deska dvoustranná na 1 sloupku Balkónová deska jednostranná na 2 sloupech Pohledový beton a zámek na balkóně Třístranné provedení balkónu Třístranné provedení balkónu Spojení desek pro zajištění stability proti zlomu 26.0 Spojení izokošem Schöck na stěnu 24 cm 26.1 Spojení izokošem Schöck na stěnu 24 cm s průvlakem 26.2 Spojení izokošem Schöck na stěnu 30 cm 26.3 Spojení izokošem Schöck na stěnu 30 cm s průvlakem 26.4 Spojení izokošem Schöck na stěnu 36,5 cm 26.5 Spojení izokošem Schöck na stěnu 36,5 cm s průvlakem 27.0 Spojení izokošem Schöck na stěnu 24 cm 27.1 Spojení izokošem Schöck na stěnu 24 cm rovné se stropem 27.2 Spojení izokošem Schöck na stěnu 24 cm s průvlakem otočeným nahoru 27.3 Spojení izokošem Schöck na stěnu 24 cm s průvlakem 27.4 Spojení izokošem Schöck na stěnu 30 cm 27.5 Spojení izokošem Schöck na stěnu 30 cm rovné se stropem 27.6 Spojení izokošem Schöck na stěnu 30 cm s průvlakem otočeným nahoru 27.7 Spojení izokošem Schöck na stěnu 30 cm s průvlakem 27.8 Spojení izokošem Schöck na stěnu 36,5 cm 27.9 Spojení izokošem Schöck na stěnu 36,5 cm rovné se stropem Spojení izokošem Schöck na stěnu 36,5 cm s průvlakem otočeným nahoru Spojení izokošem Schöck na stěnu 36,5 cm s průvlakem 28.0 Zkosení stropu pod střešním štítem/ zkosením střechy 29.0 ní desky tl. = 24 cm

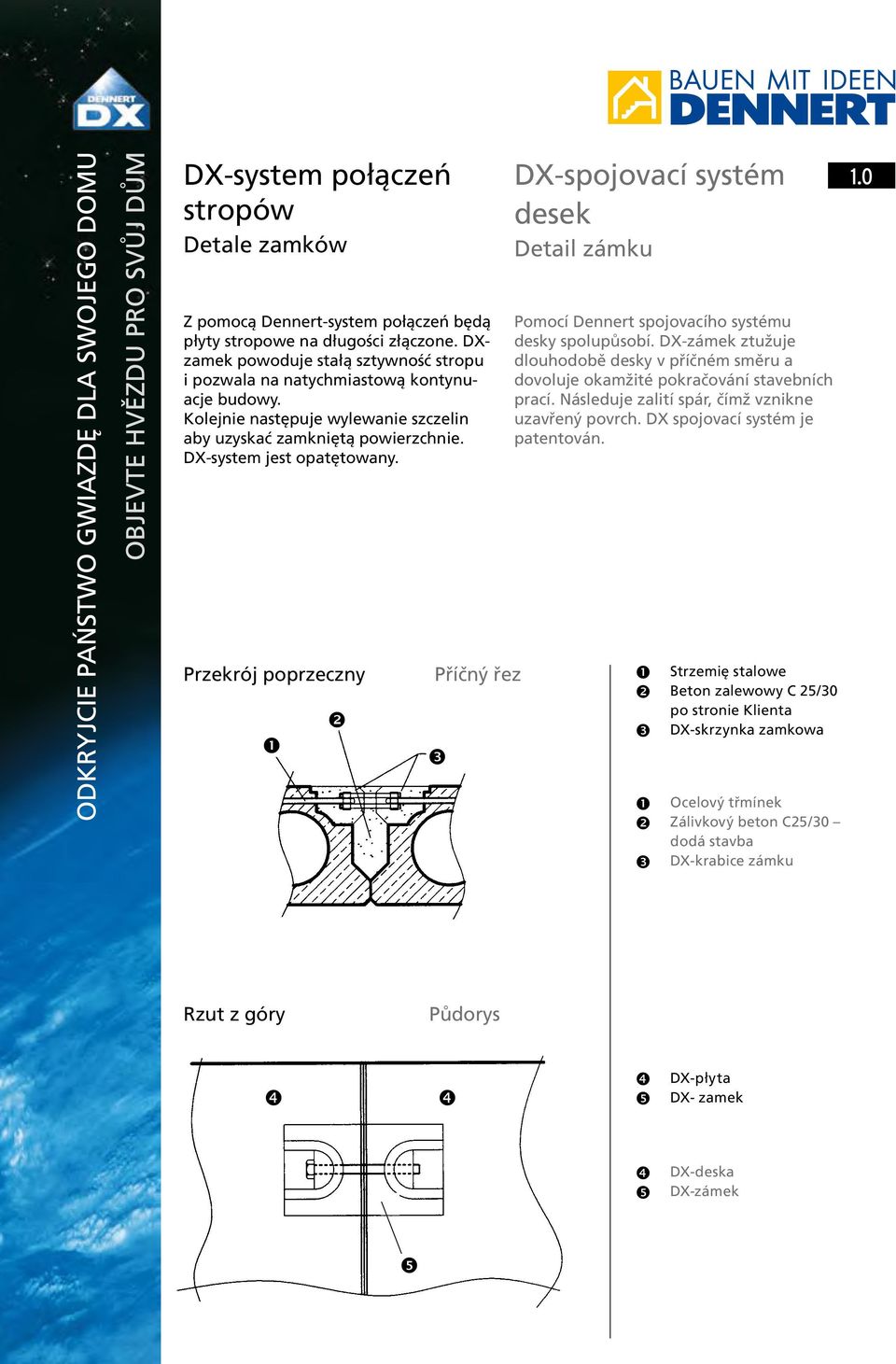

5 DX-system połączeń stropów Detale zamków DX-spojovací systém desek Detail zámku 1.0 Z pomocą Dennert-system połączeń będą płyty stropowe na długości złączone. DXzamek powoduje stałą sztywność stropu i pozwala na natychmiastową kontynuacje budowy. Kolejnie następuje wylewanie szczelin aby uzyskać zamkniętą powierzchnie. DX-system jest opatętowany. Pomocí Dennert spojovacího systému desky spolupůsobí. DX-zámek ztužuje dlouhodobě desky v příčném směru a dovoluje okamžité pokračování stavebních prací. Následuje zalití spár, čímž vznikne uzavřený povrch. DX spojovací systém je patentován. Przekrój poprzeczny Příčný řez Strzemię stalowe Beton zalewowy C 25/30 po stronie Klienta DX-skrzynka zamkowa Ocelový třmínek Zálivkový beton C25/30 DX-krabice zámku Rzut z góry Půdorys DX-płyta DX- zamek DX-deska DX-zámek

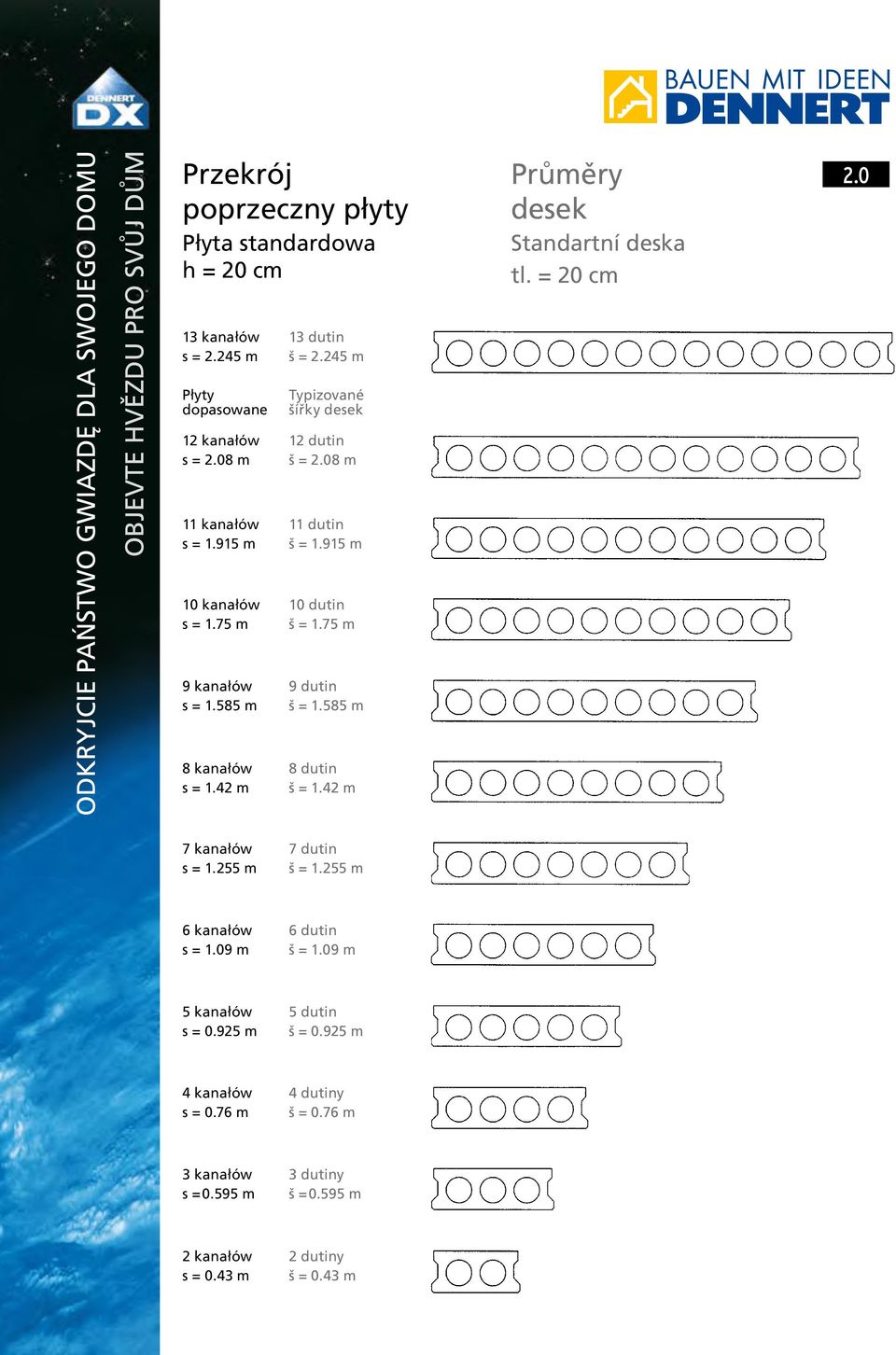

6 Przekrój poprzeczny płyty Płyta standardowa h = 20 cm Průměry desek Standartní deska tl. = 20 cm kanałów s = m Płyty dopasowane 12 kanałów s = 2.08 m 13 dutin š = m Typizované šířky desek 12 dutin š = 2.08 m 11 kanałów s = m 11 dutin š = m 10 kanałów s = 1.75 m 10 dutin š = 1.75 m 9 kanałów s = m 9 dutin š = m 8 kanałów s = 1.42 m 8 dutin š = 1.42 m 7 kanałów s = m 7 dutin š = m 6 kanałów s = 1.09 m 6 dutin š = 1.09 m 5 kanałów s = m 5 dutin š = m 4 kanałów s = 0.76 m 4 dutiny š = 0.76 m 3 kanałów s =0.595 m 3 dutiny š =0.595 m 2 kanałów s = 0.43 m 2 dutiny š = 0.43 m

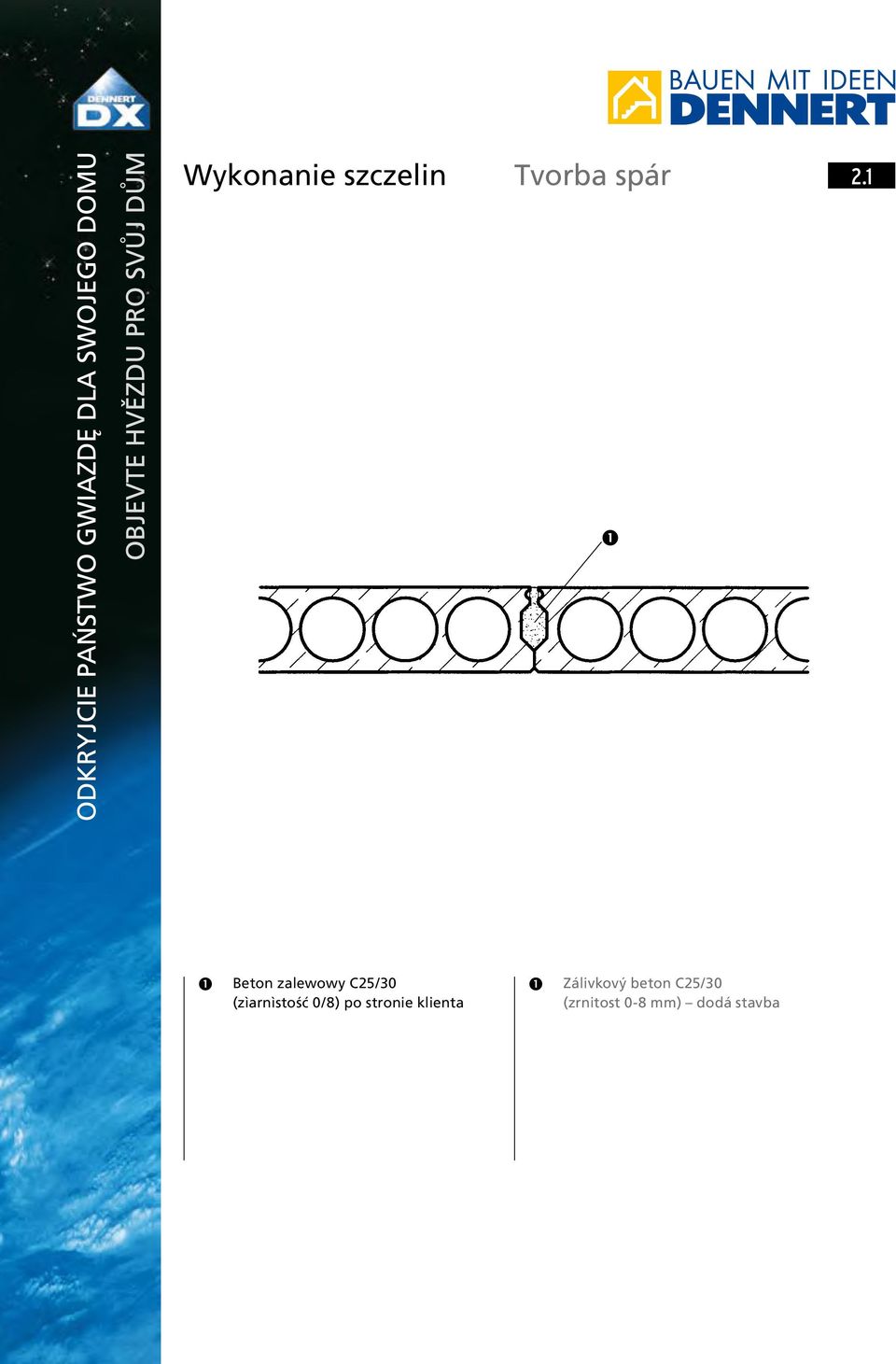

7 Wykonanie szczelin Tvorba spár 2.1 Beton zalewowy C25/30 (zìarnìstość 0/8) po stronie klienta Zálivkový beton C25/30 (zrnitost 0-8 mm)

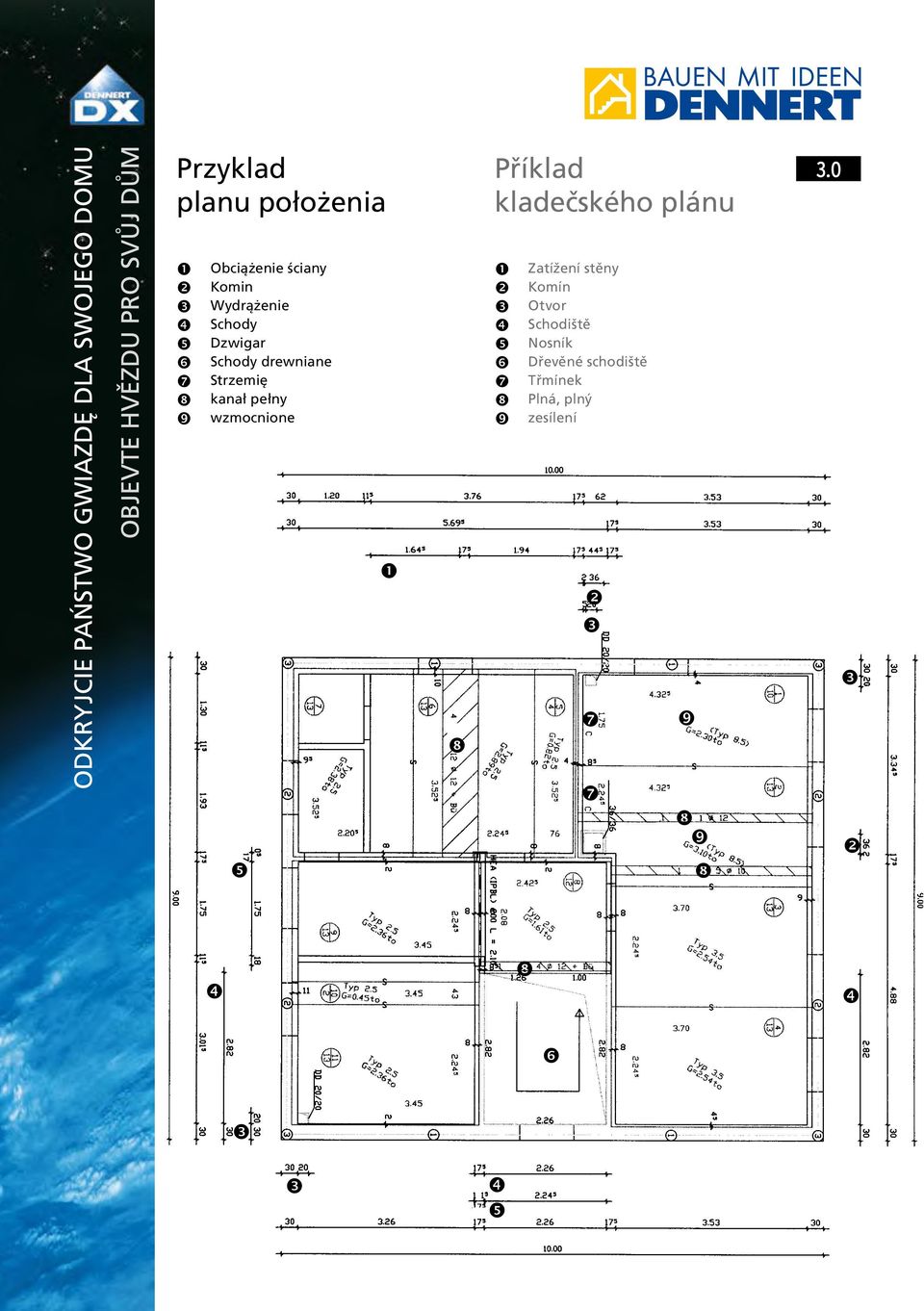

8 Przyklad planu położenia Příklad kladečského plánu 3.0 Obciążenie ściany Komin Wydrążenie Schody Dzwigar Schody drewniane Strzemię kanał pełny wzmocnione Zatížení stěny Komín Otvor Schodiště Nosník Dřevěné schodiště Třmínek Plná, plný zesílení

9 Nagłówek Legenda plánu 3.1 Uwaga! Strop w stanie surowym musi byc chroniony przed warunkami atmosferystycznymi POZOR! Strop je třeba ze strany stavby zabezpečit proti povětrnostním vlivům (např. mráz, déšť, atd.) Ważne: Wszystkie pozycje które oznaczone są szczałką zgadzaja się z planem połżenia Proszę o dokładne sprawdzenie pomiarów Żadnych ścian nośnych na stropie nie stawiać Nad drzwiami i otworami okiennymi jest konieczność montażu nadproży nośnych, nośnych skrzynek roletowych lub dzwigarów. Ewentualnie wzmocnienie budowy murów (poduszki betonowe) należy do wykonawcy lub kierownika budowy. W każdym przypadku należy przed ozpoczęciem położenia dokladnie przestudiować instrukcje położenia Wieniec do wykonania pzez Klienta zgodnie z DIN 1053 i DIN 1054 lub z instrukcją montażu. Dodatkowe koszty, które spowodowane są zmi nami lub korektami są ponoszone przez nabywcę Důležité Všechny údaje označené šipkou jsou platné pro Váš kladečský plán! Prosím přesně zkontrolujte rozměry Na strop nesmí být stavěny nosné stěny Nad všechny dveřní a okenní otvory se musí vestavět nosné překlady, nosné skříně na rolety nebo železné nosníky. Případná potřeba zesíleného zdiva (betonového lože) musí být určena místním stavbyvedoucím/ stavební firmou Před začátkem prací je nutné prostudování a dodržování pokynů pro pokládku. Věnec musí být v každém případě proveden ze strany stavby - dle normy DIN 1053 odst. 3.4 a normy DIN 1045 odst resp. podle Pokynů pro montáž ních desek. Vícenáklady vzniklé změnami nebo doplněním budou účtovány na Váš vrub. Aby uniknąc zbierania sie wody w pustych przestrzeniach DX- stropu nalezy w okresie budowy miedzy pazdziernikiem a marcem zastosowac odwierty odwadniające, ktore w trakcie dalszej budowy mogą byc zamkniete. Pro zamezení hromadění vody v dutinách ních desek v době stavby, budou provedeny v deskách odvodňovací vrty v termínu od začátku října do konce března. V průběhu dostavbových stavebních prací lze tyto otvory opět uzavřít. Dennert Baustoffwelt GmbH & Co. KG Schlüsselfeld Tel /71-0 Fax Dennert Baustoffwelt GmbH & Co. KG Schlüsselfeld Tel /71-0 Fax System stropowy d = 20 cm Stropní systém tl. = 20 cm Zleceniodawca: Objednatel: Budowa: Stavba: Element budowlany: Podziałka: Cad-Nr.: část stavby: Měřítko: Cad-číslo: Opracowane: Data: Opracowanie techniczne: Vypracoval: Datum: Technik: Nr. powòd zmìany: Data: Nazwisko: Č. změny Důvod změny: Datum: Jméno: Uzgodnienie terminu z: Odpowiedzialny statyk: Dohodnutí termínu s: Odpovědný statik: Uwzględnione w planie dzwigary bedą dostarczone za dodatkową opłatą Plan położenia sparwdzony i dopuszczony do produkcji Bez zmian W przypadku dodadkowych pytań proszę podać numer telefonu Nosníky uvedené v plánu budou dodány a vyúčtovány jako vícenákladová položka Kladečský plán byl zkontrolován a předán do výroby BEZE ZMĚN Pro dotazy se obraťte na tel.číslo: Data Podpis Datum Podpis

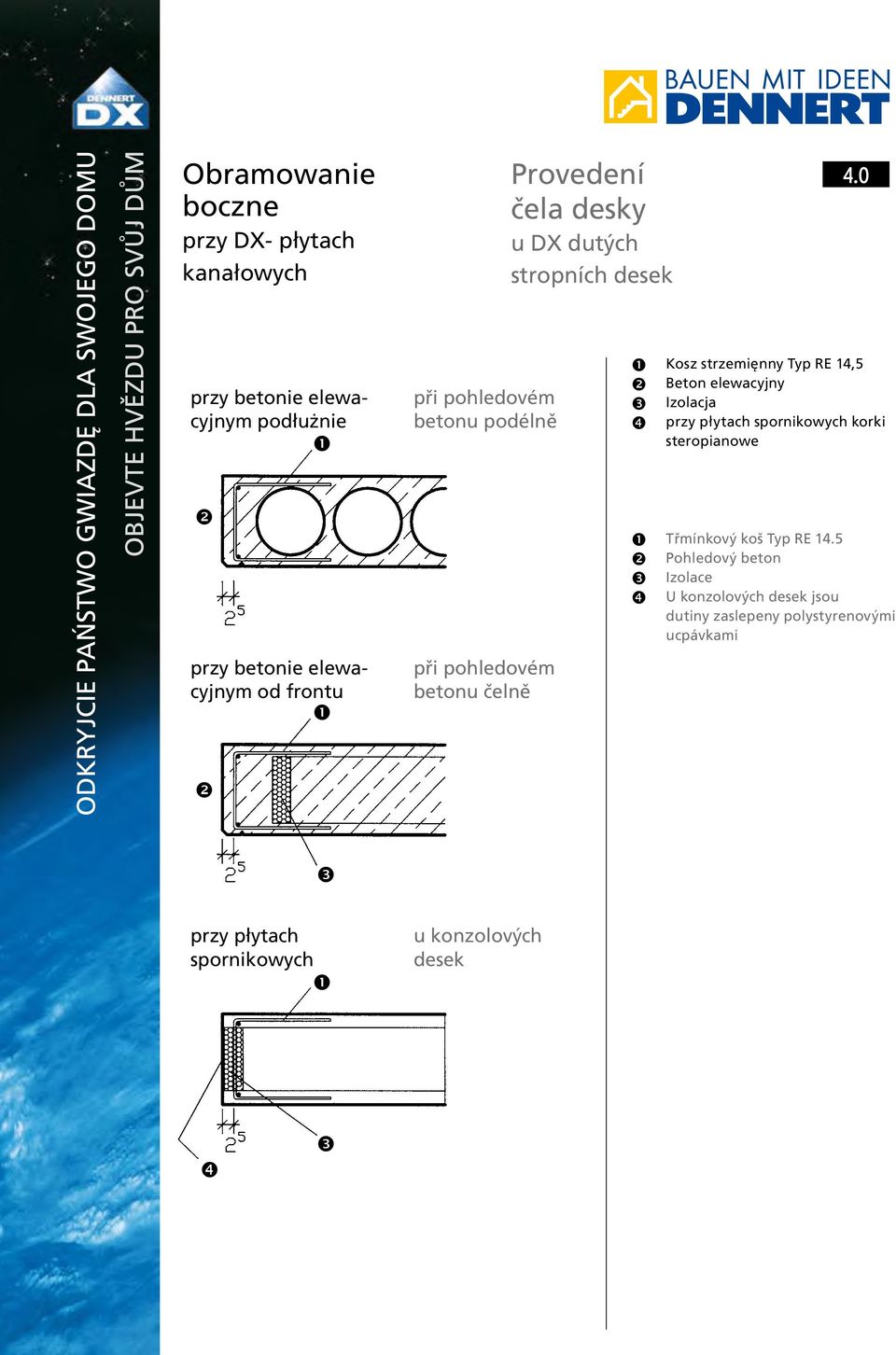

10 Obramowanie boczne przy DX- płytach kanałowych Provedení čela desky u DX dutých stropních desek 4.0 przy betonie elewacyjnym podłużnie při pohledovém betonu podélně Kosz strzemięnny Typ RE 14,5 Beton elewacyjny Izolacja przy płytach spornikowych korki steropianowe Třmínkový koš Typ RE 14.5 Pohledový beton Izolace U konzolových desek jsou dutiny zaslepeny polystyrenovými ucpávkami przy betonie elewacyjnym od frontu při pohledovém betonu čelně przy płytach spornikowych u konzolových desek

11 Kanał pełny bez strzemia Masivní pásy bez třmínků 5.0 Przy dodadkowym obciążeniu jest konieczne wzmocnienie stropu kanałami pełnymi Při zatížení osamělými břemeny je nutno zabudovat skryté průvlaky pełny Masivní pás Wbudowanie kanałów pelnych może być zastąpione odpowiednim podniesieniem obciażenia użytkowego stropu. Zabudování masivních pásů je možno nahradit odpovídajícím navýšením užitného zatížení stropu při dimenzování výztuže.

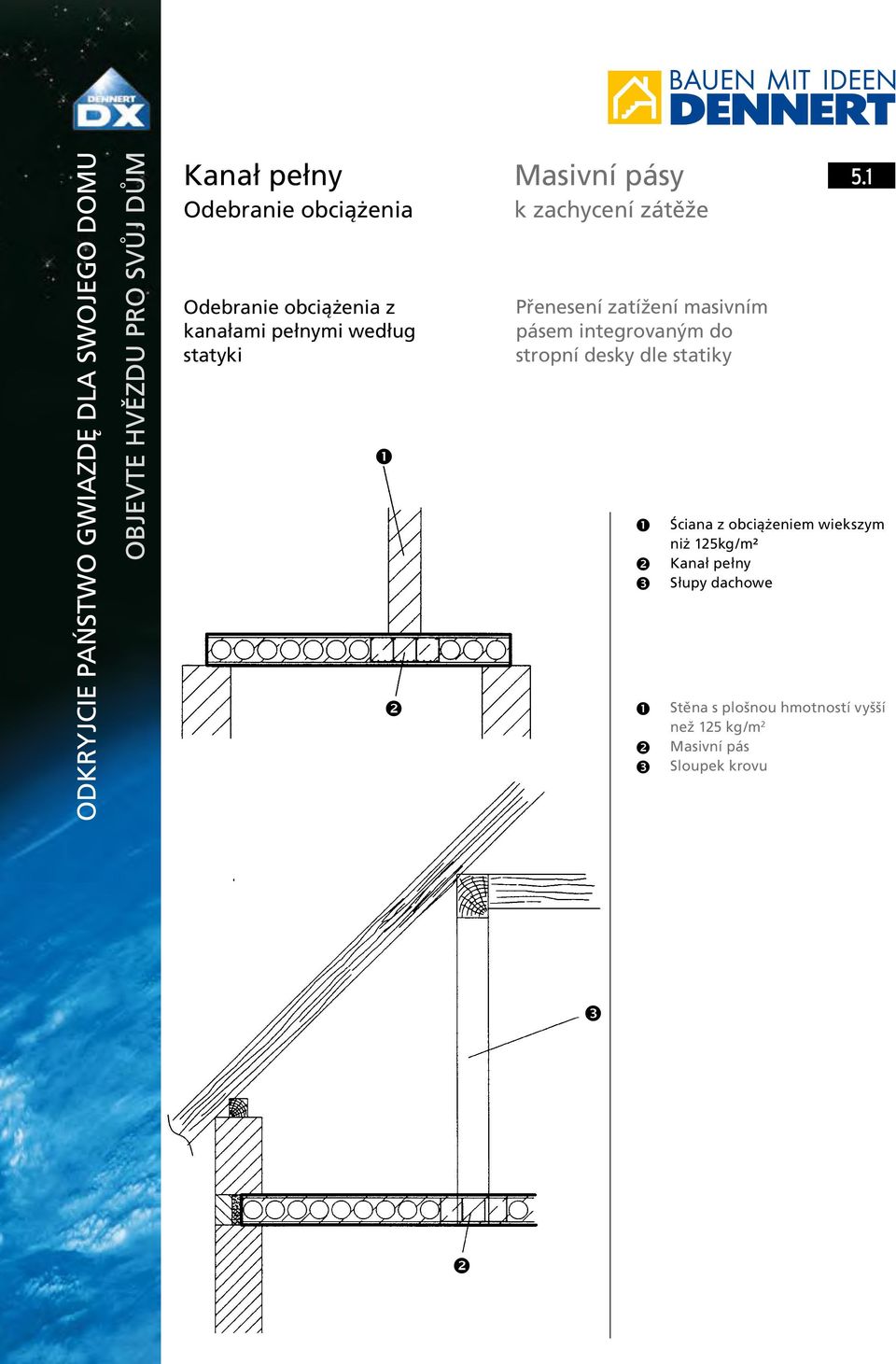

12 Kanał pełny Odebranie obciążenia Masivní pásy k zachycení zátěže 5.1 Odebranie obciążenia z kanałami pełnymi według statyki Přenesení zatížení masivním pásem integrovaným do stropní desky dle statiky Ściana z obciążeniem wiekszym niż 125kg/m² Kanał pełny Słupy dachowe Stěna s plošnou hmotností vyšší než 125 kg/m 2 Masivní pás Sloupek krovu

13 Płyta pełna Plná deska 6.0 Poprzeczne zbrojenie leży na zbrojeniu podłużnym Rozdělovací výztuž je uložena nad podélnou výztuží Prysznic Płyta pełna Zwiekszona ochrona dzwiękowa z płytą pełną Np: przed łazienkami w domach wielorodzinnych Sprcha Plná deska Zvýšená ochrana proti hluku plnou deskou např. pod koupelnami ve vícegeneračních domech (bytových domech)

14 Ocieplenie przy płycie pełnej Tepelná izolace na plné desce 6.1 DX- strop Izolacja front i od dołu montaż po stronie klienta Izolacja frontowa montaż po stronie klienta Plná deska Izolaci čela a spodní líce dodá stavba Izolaci čela

15 Otulina betonowa Od strony wewnętrznej i zewnętrznej Krytí betonem ve vnitřním resp. vnějším prostředí 7.0 Przekroje poprzeczne / obszar zastosowania DX-Stropu (C 40/50) Příčné řezy / oblasti použití ů (C40/50) Obszar działania Oblast použití Klasa wystawowa DIN Tab. 3 Třída vlivu prostředí dle DIN Tab. 3 Otulina Betonowa nom c Krytí betonem nom c Klasa odporności ogniowej DIN 4102 Požární odolnost dle DIN 4102 Przekrój poprzeczny Příčný řez Płyta kanałowa Dutinová deska Obszar wewnętrzny Vnitřní prostředí Obszar wewnętrzny Vnitřní prostředí XC1 XC1 1,5 cm 3,0 cm zbrojenie podłuzne 3,0 cm podélné výztuže 1,5 cm zbrojenie poprzeczne 1,5 cm rozdělovací výztuže F 30 F 90 Obszar wewnętrzny Płyta pełna Plná deska Vnitřní prostředí Obszar zewnętrzny Vnější prostředí XC1 XC1 XC2 XC3 1,5 cm > 3,0 cm F 30 F 30 Płyta DX w wewnątrz 1 cm przy F 30 DX-deska ve vnitřním prostředí 1 cm při požární odolnosti F 30 (30 min) Płyta DX w wewnątrz 3 cm przy F 90 DX-deska ve vnitřním prostředí 3 cm při požární odolnosti F 90 (90 min)

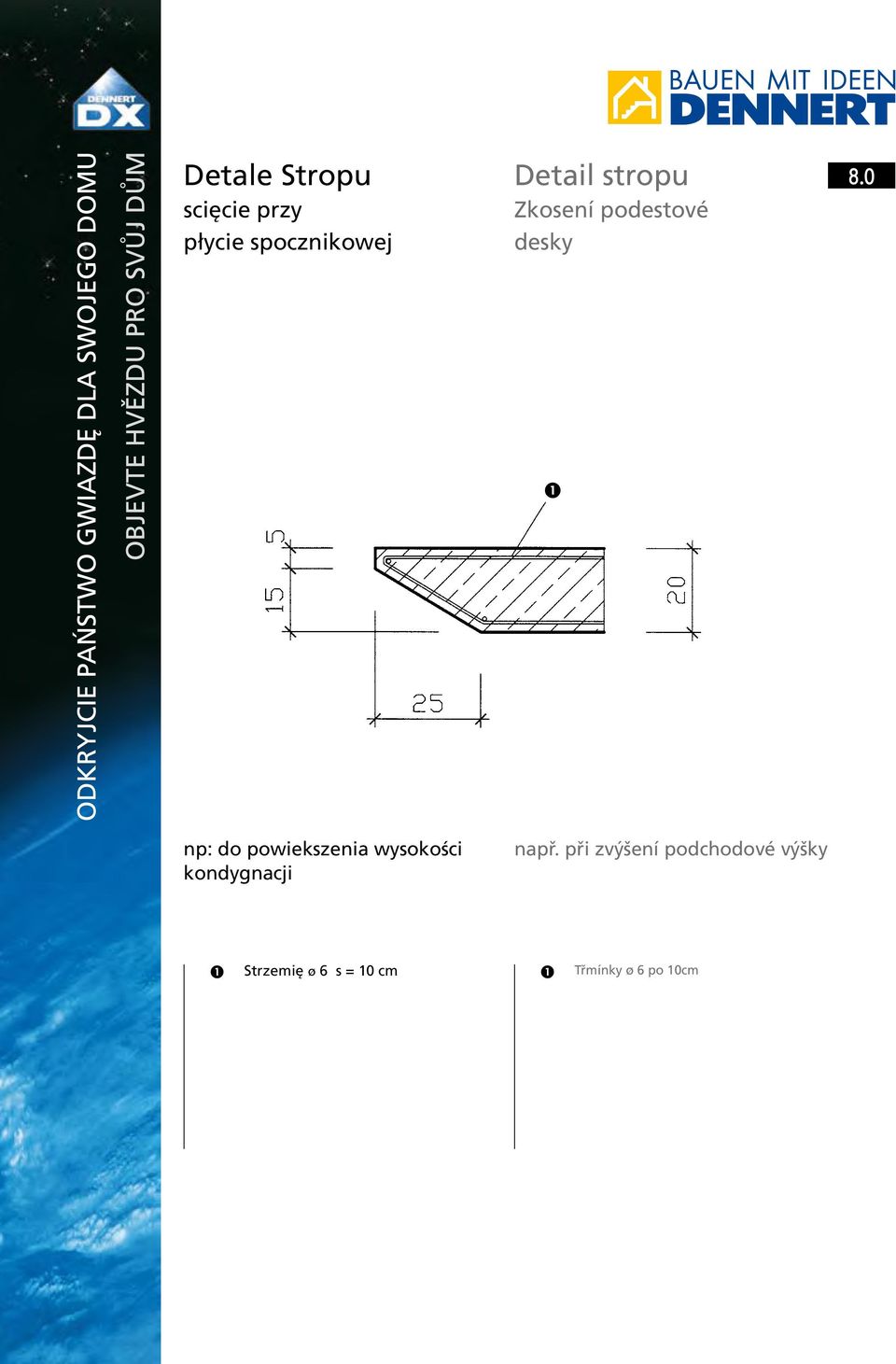

16 Detale Stropu scięcie przy płycie spocznikowej Detail stropu Zkosení podestové desky 8.0 np: do powiekszenia wysokości kondygnacji např. při zvýšení podchodové výšky Strzemię ø 6 s = 10 cm Třmínky ø 6 po 10cm

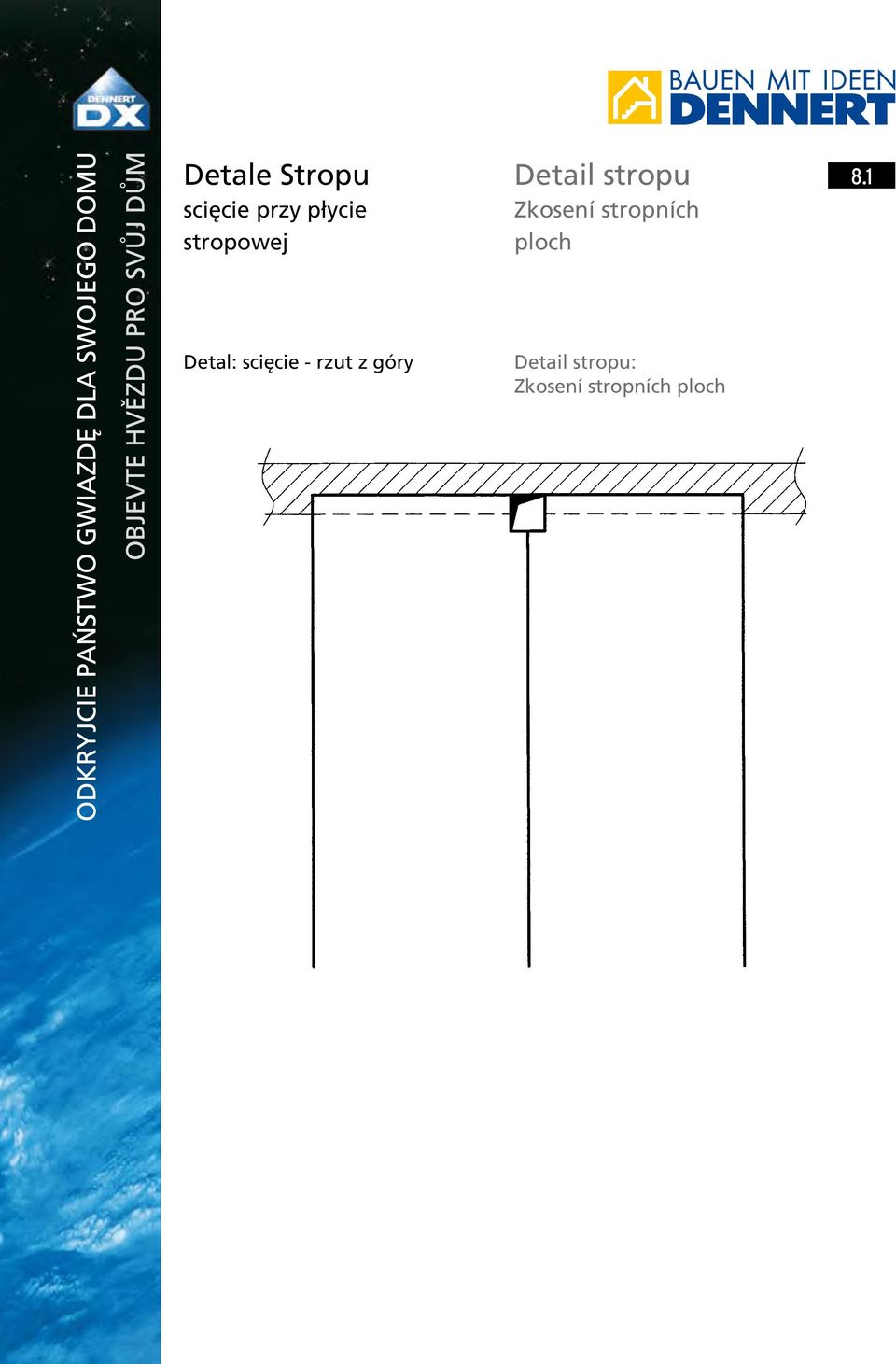

17 Detale Stropu scięcie przy płycie stropowej Detail stropu Zkosení stropních ploch 8.1 Detal: scięcie - rzut z góry Detail stropu: Zkosení stropních ploch

18 Detale Stropu Wydrązenie okrągłe Detail stropu Kruhový prostup 8.2 Detal: wydrązenie okrągłe - rzut z góry Detail: Kruhový prostup - půdorys

19 Detale Stropu Wydrązenie Detail stropu Prostup 8.3 Rzut z góry Půdorys Prostup

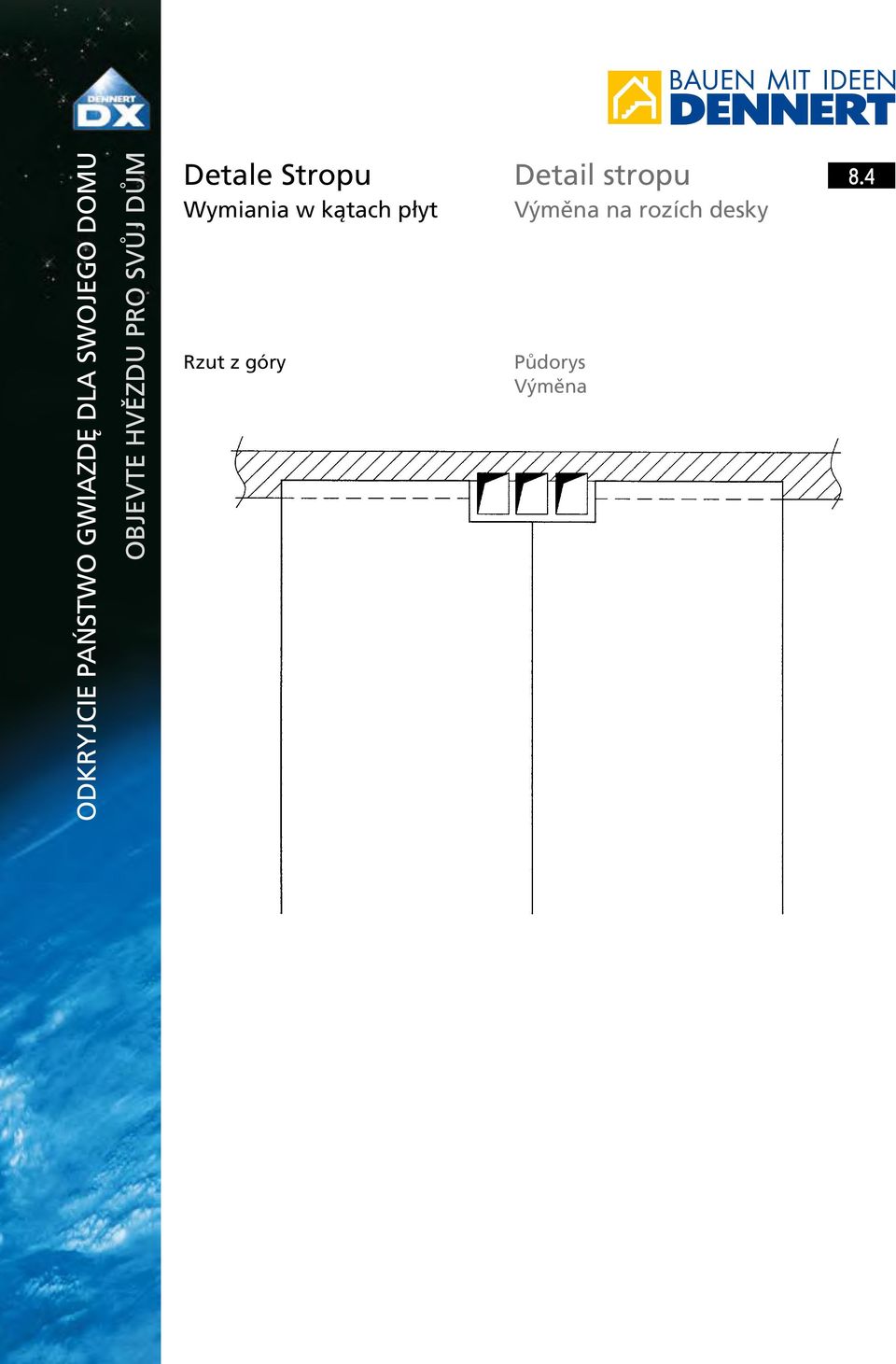

20 Detale Stropu Wymiania w kątach płyt Detail stropu Výměna na rozích desky 8.4 Rzut z góry Půdorys Výměna

21 Detale Stropu Wymiania w srodku płyty Detail stropu Výměna v ploše desky 8.5 Rzut z góry Půdorys Výměna

22 Wieniec Prowadzenie Wienca Věnec Tvar věnce 9.0 Prowadzenie Wienca Tvar věnce b a a przy a < 10 m i b < 1,5 x a jest Wieniec objegowy 2 ø 10 wystarczający při a < 10 m a b < 1,5 x a je obvodový věnec 2 ø 10 dostačující

23 Wieniec Věnec 9.1 na ścianie Zew/Wewnętrznej 17,5 cm na obvodové a vnitřní stěně tl. 17,5 cm Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 Ściana zewnętrzna Zálivkový beton C 25/30 Věncová výztuž 2 ø 10 Obvodová stěna

24 Wieniec Věnec 9.2 Wieniec zintegrowany Integrovaný věnec Popdora w kierunku mocowania Uložení ve směru pnutí Obramowanie boczne RE 15 Dennert DX- zamek Wieniec 2 ø 10 DX-Strop strop podparty na poduszce betonowej ze strony Klienta Mur Podpora Ostatni Kanał konstrukcyjnie pełny Podpora bocznie Boční uložení Lemování okraje po 15 cm RE 15 Dennert DX-zámek věncová výztuž 2 ø 10 Uložení u na maltové lože Zdivo Uložení stropu Poslední dutina konstrukčně jako plná

25 Podpora DX-Stropu DX-Uložení stropu 10.0 na ścianie zewnętrznej 24 cm na obvodové stěně tl. 24 cm Popdora w kierunku mocowania Uložení ve směru pnutí Podpora bocznie Uložení boční Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 Izolacja DX-podpora 8-10 cm Dennert-Cegła-DU DX-podpora 2-10 cm Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Izolace DX-uložení 8-10 cm DU-tvarovka DX-uložení 2-10 cm

26 Podpora DX-Stropu DX-Uložení stropu 10.1 na ścianie zewnętrznej 30 cm na obvodové stěně tl. 30 cm Popdora w kierunku mocowania Uložení ve směru pnutí Podpora bocznie Uložení boční Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 Izolacja DX-podpora 8-10 cm Dennert-Cegła-DU DX-podpora 2-10 cm Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Izolace DX-uložení 8-10 cm DU-tvarovka DX-uložení 2-10 cm

27 Podpora DX-Stropu DX-Uložení stropu 10.2 na ścianie zewnętrznej 36,5 cm na obvodové stěně tl cm Popdora w kierunku mocowania Uložení ve směru pnutí Podpora bocznie Uložení boční Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 Izolacja DX-podpora 8-12 cm Dennert-Cegła-DU DX-podpora 2-10 cm Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Izolace DX-uložení 8-12 cm DU-tvarovka DX-uložení 2-10 cm

28 Podpora DX-Stropu DX-Uložení stropu 10.3 na ścianie wewnętrznej 17,5 cm na vnitřní stěně tl. 17,5 cm Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 u Zálivkový beton C25/30 Věncová výztuž 2 ø 10

29 Podpora DX-Stropu DX-Uložení stropu 10.4 na ścianie wewnętrznej 24 cm na vnitřní stěně tl. 24 cm Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 DX-podpora 8-10 cm DX-podpora 2-10 cm Zálivkový beton C25/30 Věncová výztuž 2 ø 10 DX-uložení 8-10 cm DX-uložení 2-10 cm

30 Podpora DX-Stropu DX-Uložení stropu 10.5 zintergrowany Wieniec Integrovaný věnec Popdora w kierunku mocowania Uložení ve směru pnutí Obramowanie boczne RE 15 Beton zalewowy C 25/30 po stronie Klienta Dennert DX- zamek Wieniec 2 ø 10 DX-Strop strop podparty na poduszce betonowej ze strony Klienta Mur Podpora Ostatni Kanał konstrukcyjnie pełny Lemování okraje po 15 cm RE 15 Zálivkový beton C25/30 Dennert-DX-zámek Věncová výztuž 2 ø 10 Uložení u na maltové lože Zdivo Uložení stropu Poslední dutina konstrukčně jako plná Podpora bocznie Uložení boční

31 Wystające zbrojenie w kształcie U Přečnívající kotevní výztuž 11.0 Wtym przypadku wystawic dodałkowo zbrojenie gòrne î dolne Při přečnívající kotevní výztuži je proveden také přesah horní a spodní podélné výztuže Wystające zbrojenie w kształcie U z u Přečnívající kotevní výztuž ze stropu DX

32 Montaż zbrojenia w kształcie U przy za krótkich podporach Vestavba přečnívající kotevní výztuže při nedostatečném uložení desky 11.1 około / około / około / Wieniec 2 ø 10 wiercenia otpowietrzające ø 35 mm Beton zalewowy C 25/30 korki steropianowe do max. 0 cm (bez szpalty powietrznej) po stronie Klienta pomoc montażowa Strzemię ø 8 R min. 3,2 Věncová výztuž 2 ø 10 Odvzdušňovací vývrt ø 35 mm Zálivkový beton C25/30 Ucpávka Max. O cm (bez vzduchové mezery) Montážní podpory Třmínek ø 8 R min. 3,2 Zasadniczo konsultacja ze statykiem konieczna! Zásadně vždy nutná konzultace se statikem!

33 Zbrojenie wystające Přečnívající výztuž 12.0 Detale Detail prosto przekrzywine wygięte Od stronz klienta pomoc montażowa přímá ohnutá nahoru s ohybem Montážní podpory

34 Zbrojenie wystające Přečnívající výztuž 12.1 Nadproże betonowe na wyskości stropu pro překlady rovné se stropem, provedené na stavbě (monolitické) Popdora w kierunku mocowania Uložení ve směru pnutí Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 u Od strony klienta pomoc montażowa Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Montážní podpory Podpora bocznie Uložení boční

35 Zbrojenie wystające Přečnívající výztuž 12.2 przy podciągach betonowanych pro průvlaky provedené na stavbě (monolitické) Popdora w kierunku mocowania Uložení ve směru pnutí Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 u Od strony klienta pomoc montażowa Podciag żelazo-betonowy szalowanie po stronie klienta Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Montážní podpory Želbet. průvlak (monolitický) Podpora bocznie Uložení boční

36 Zbrojenie wystające Přečnívající výztuž 12.3 dla nadproży betonowych nad skrzynką roletową pro monolitické průvlaky nad roletovými skříněmi Popdora w kierunku mocowania Uložení ve směru pnutí Beton zalewowy C 25/30 po stronie Klienta Wieniec 2 ø 10 u Od strony klienta pomoc montażowa Roleta nie nośna Zálivkový beton C25/30 Věncová výztuž 2 ø 10 Montážní podpory Nenosný roletový překlad Popdora w kierunku mocowania Uložení ve směru pnutí

37 Zbrojenie wystające Přečnívající výztuž 12.4 dla nadciągów na DX-Strop pro průvlaky nahoru otočené na u Popdora w kierunku mocowania Uložení ve směru pnutí Beton zalewowy C 25/30 po stronie Klienta Podciag żelazo-betonowy szalowanie po stronie klienta Wieniec 2 ø 10 u Od strony klienta pomoc montażowa Zálivkový beton C25/30 Železobetonový monolitický nahoru otočený průvlak - Věncová výztuž 2 ø 10 Montážní podpory Popdora w kierunku mocowania Uložení ve směru pnutí

38 Nadciągi na DX-Strop Průvlaky nahoru otočené na u 12.5 Żelazo-beton wedlug statyki szalowanie po stronie klienta 2 cm wełny mineralnej Želbet. průvlak nahoru otočený (monolitický) 2 cm minerální vlna

39 Złączka schodowa Připojení schodiště 13.0 dla schodów drewnianych i metalowych dřevěného nebo ocelového schodiště A A A A Schody montażowe Beton elewacyjny Kanały pełne Przekrój A-A Montážní schodiště Pohledový beton Masivní pás Řez A-A

40 Złączka schodowa dla schodów betonowanych na budowie A A Připojení schodiště pro železobetonové monolitické schodiště 13.1 Schody betonowane na budowie Beton elewacyjny Połączenie Kanały pełne schody betonowane na budowie szalowanie po stronie klienta A A Železobetonové monolitické schodiště Pohledový beton Přípoj Masivní pás Železobetonové monolitické schodiště () Przekrój A - A Řez A - A

41 Złączka schodowa dla Dennert-schodów A A Připojení schodiště pro Dennert-schodiště 13.2 Dennert- schody Beton elewacyjny Połączenie Kanały pełne Pierwszy stopień schodów Ostatni stopień schodów Schodiště Dennert Pohledový beton Přípoj Masivní pás Nástup Výstup A A Przekrój A - A Řez A A

42 Warianty stopni koncowych przy schodach prefabrykowanych w zależności od struktury posadzki i okładziny schodowej A: Różnica miedzy górnym kantem stropu i górnym kantem schodów służy do wyrównania różnych grubości posadzek. B: Wymiary podane na planie schodów C: przy innych grubościach stropu wymiary mogą się różnić Pierwszy stopień schodów Ostatni stopień schodów Strop w stanie surowym Stopka górna od dzwigara częściowo odjęta Varianty nástupu a výstupu u prefabrikovyných schodišť v závislosti na typu podlahy a krytiny schodů 13.3 A: Tento výškový rozdíl mezi horní hranou hrubého stropu a horní hranou hrubého schodiště slouží k vyrovnání rozdílných tloušťek mezi vrstvou podlahy (podlahové krytiny) a povrchem (krytinou) schodiště. B: Rozměry uvedené v plánu schodiště C: pro všechny ostatní typy stropních panelů (tl. panelů) se přesah mění Nástup Výstup Hrubá výška stropní desky C Částěčně upálit horní přírubu

43 Konsola Konzoly 14.0 pośrednie magazynowanie nepřímé uložení Elastyczna warstwa pośrednia Beton zalewowy C 25/30 po stronie klienta Zbrojenie wystające Od Górne i dolne zbrojenie poprzeczne ø 6/10 cm Strzemię ø 8/10 cm w ie (Zul. 16 ø 14) po stronie Klienta pomoc montażowa Tarcza deskowania Pružná podložka Zálivkový beton C25/30 Přesah výztuže z u Spodní a horní rozdělovací výztuž ø 6/10 cm Třmínek ø 8/10 cm v DX stropu (dov. 16 ø 14) Montážní podpory Bednící deska

44 Konsola Konzoly 14.1 Złączka schodowa A A a přípoje schodišť Kanały pełne Beton elewacyjny Pomoc montażowa Schody masywne Połączenie Konsola Masivní pás Pohledový beton Montované schodiště Monolitické schodiště Přípoj Konzole A A

45 U-nadproże Ocelový U překlad U-nadproże Beton zalewowy U-profil Widok Rozpiętość w świetle okna Kamien podporowy Ocelový U překlad Zálivkový beton Ocelový U překlad Pohled Světlá šířka okna Podkladní blok z betonu -

46 U-nadproże Ocelový U překlad 14.3

47 Podpora Dźwigaru HEB 200 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEB 200 (IPB 200) Szpachtlowanie Zálivkový beton C25/30 HEB 200 (IPB 200) Zatmelení

48 Podpora Dźwigaru HEB 220 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEB 220 (IPB 220) Szpachtlowanie Zálivkový beton C25/30 HEB 220 (IPB 220) Zatmelení

49 Podpora Dźwigaru HEB 240 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEB 240 (IPB 240) Szpachtlowanie Zálivkový beton C25/30 HEB 240 (IPB 240) Zatmelení

50 Podpora Dźwigaru HEB 260 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEB 260 (IPB 260) Szpachtlowanie Zálivkový beton C25/30 HEB 260 (IPB 260) Zatmelení

51 Podpora Dźwigaru HEA 200 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEA 200 (IPBL 200) Szpachtlowanie Zálivkový beton C25/30 HEA 200 (IPBL 200) Zatmelení

52 Podpora Dźwigaru HEA 220 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEA 220 (IPBL 220) Szpachtlowanie Zálivkový beton C25/30 HEA 220 (IPBL 220) Zatmelení

53 Podpora Dźwigaru HEA 240 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEA 240 (IPBL 240) Szpachtlowanie Zálivkový beton C25/30 HEA 240 (IPBL 240) Zatmelení

54 Podpora Dźwigaru HEA 260 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEA 260 (IPBL 260) Szpachtlowanie Zálivkový beton C25/30 HEA 260 (IPBL 260) Zatmelení

55 Podpora Dźwigaru HEM 200 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEM 200 (IPBv 200) Szpachtlowanie Zálivkový beton C25/30 HEM 200 (IPBv 200) Zatmelení

56 Podpora Dźwigaru HEM 220 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEM 220 (IPBv 220) Szpachtlowanie Zálivkový beton C25/30 HEM 220 (IPBv 220) Zatmelení

57 Podpora Dźwigaru HEM 240 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEM 240 (IPBv 240) Szpachtlowanie Zálivkový beton C25/30 HEM 240 (IPBv 240) Zatmelení

58 Podpora Dźwigaru HEM 260 Podklady pro nosníky Beton zalewowy C 25/30 po stronie klienta HEM 260 (IPBv 260) Szpachtlowanie Zálivkový beton C25/30 HEM 260 (IPBv 260) Zatmelení

59 Skośne połączenie z dźwigarem Uložení pro zkosení čela desky Zkosení čela desky 16.0 Beton zalewowy C25/30 po stronie Klienta Zagęszczenie po stronie klienta Zamknięcie kanału steropianem Tkanina z włókna szklanego z zaprawą do szpachtlowania np: Firma STO (patrz detale) Zálivkový beton C25/30 dodá stavba zhutnit na stavbě pěchy Polystyrenová ucpávka dutiny Skelná výztužná síťka (perlinka) vtlačená do tmelu dodávka stavby např. Firma STO (viz detail)

60 Otwór zalewowy Równolegle do dźwigaru Prostup pro zálivkový otvor rovnoběžně s ocelovým nosníkem 17.0

61 Przekrój połoczenìa stropu z dźwigarem Podélné vybrání ocelového osníku 18.0 Dźwigar kratowy h = 11 cm Beton zalewowy C 25/30 po stronie klienta Rura pełna Podpora musi być wolna od resztek betonu Filigránový nosník tl. = 11 cm Zálivkový beton C 25/30 1. dutina plná Úložná plocha musí být zbavena zbytků betonu

62 Powłoka przy dźwigarach Z firmą STO lub jakościowo identycznym materiałem innego producenta Tvorba povrchu ocelových nosníků (materiály STO nebo srovnatelnými materiály jiných výrobců) A 19.0 Detale: A Detail: A Ochrona przed korozją STO PRIM AKTIV albo STOPOX AR Warstwa szczepna STO QUARZ 0,6-1,2 mm w STOPOX AR lub STOPROP KONTAKT STO-zaprawa STO-Tkanina z włókna szklanego STO-zaprawa Ochrana proti korozi STO PRIM AKTIV nebo STOPOX AR Adhezní můstek STO QUARZ (křemenný písek 0,6-1,2 mm) do STOPOX AR nebo STOPROP KONTAKT STO výztužná omítka STO výztužná omítka (perlinka) STO výztužná omítka

63 Podpora ścianki kolankowej przy ścianie 24 cm przekrój poprzeczny Przekrój Podpora w kierunku mocowania Nadezdívka na stěně 24 cm uložení čelní Řez Uložení ve směru pnutí 20.0 Rzut z góry Půdorys Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy Ścianka kolankowa wedłóg statyki (4 ø 12) Zbrojenie połączeniowe od wedłóg satatyki Wyskrobanie od Zbrojenie wystające od WDVS 4 ø 12.0 u góry 13 cm w dół Zálivkový beton C 25/30 dodá stavba Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Sdružený komplexní systém zateplení 4 ø 12.0 nahoře 13 cm hluboko

64 Podpora ścianki kolankowej przy ścianie 24 cm przekrój podłżny Przekrój Podpora boczna Nadezdívka na stěně 24 cm podélné uložení Řez Uložení boční 20.1 Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy Ścianka kolankowa wedłóg statyki Zbrojenie połączeniowe od (4 ø 12) Wyskrobanie od Zbrojenie wystające od Wieniec 2 ø 10 4 ø 12.0 u góry 13 cm w dół Rzut z góry Půdorys Zálivkový beton C 25/30 Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Věncová výztuž 2 ø 10 4 ø 12.0 nahoře 13 cm hluboko

65 Podpora ścianki kolankowej przy ścianie 30 cm przekrój poprzeczny Przekrój Podpora w kierunku mocowania Nadezdívka na stěně 30 cm čelní uložení Řez Uložení ve směru pnutí 20.2 Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy Ścianka kolankowa wedłóg statyki Zbrojenie połączeniowe od wedłóg statyki (4 ø 12) Wyskrobanie od Zbrojenie wystające od Wieniec 2 ø 10 4 ø 12.0 u góry 13 cm w dół Rzut z góry Půdorys Zálivkový beton C 25/30 Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Věncová výztuž 2 ø 10 4 ø 12.0 nahoře 13 cm hluboko

66 Podpora ścianki kolankowej przy ścianie 30 cm przekrój podłżny Przekrój Podpora boczna Nadezdívka na stěně 30 cm podélné uložení Řez Uložení boční 20.3 Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy (Ścianka kolankowa wedłóg statyki) Zbrojenie połączeniowe od wedłóg sataty (4 ø 12) Wyskrobanie od Zbrojenie wystające od Wieniec 2 ø 10 4 ø 12.0 u góry 13 cm w dół Rzut z góry Půdorys Zálivkový beton C 25/30 Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Věncová výztuž 2 ø 10 4 ø 12.0 nahoře 13 cm hluboko

67 Podpora ścianki kolankowej przy ścianie 36,5 cm przekrój poprzecznyg Przekrój Podpora w kierunku mocowania Nadezdívka na stěně 36,5 cm čelní uložení Řez Uložení ve směru pnutí 20.4 Rzut z góry Půdorys Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy Ścianka kolankowa wedłóg statyki Zbrojenie połączeniowe od wedłóg sataty (4 ø 12) Wyskrobanie od Zbrojenie wystające od Wieniec 2 ø 10 4 ø 12.0 u góry 13 cm w dół Zálivkový beton C 25/30 Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Věncová výztuž 2 ø 10 4 ø 12.0 nahoře 13 cm hluboko

68 Podpora ścianki kolankowej przy ścianie 36,5 cm przekrój podłużny Przekrój Podpora boczna Nadezdívka na stěně 36,5 cm podélné uložení Řez Uložení boční 20.5 Rzut z góry Půdorys Beton zalewowy C 25/30 po stronie klienta Pasek żelazo-betonowy Ścianka kolankowa wedłóg statyki Zbrojenie połączeniowe od wedłóg sataty (4 ø 12) Wyskrobanie od Zbrojenie wystające od Wieniec 2 ø 10 4 ø 12.0 u góry 13 cm w dół Zálivkový beton C 25/30 Želbet. věnec Nadezdívka dle statiky Připojovací výztuž z u dle statiky (4 ø 12) Vybrání u Přesah výztuže z u Věncová výztuž 2 ø 10 4 ø 12.0 nahoře 13 cm hluboko

69 Podpora ze ściany przy 24 cm, 30 cm i 36.5 cm ścianie Podpora w kierunku mocowania Podpora w kierunku mocowania Podpory ze stěn u stěn tl. 24, 30 a 36.5 cm Uložení ve směru pnutí Uložení ve směru pnutí 20.6 Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 Zbrojenie połączeniowe od wedłóg sataty Zbrojenie wystające od Auskratzung der Podpora żelazno-betonowa po stronie Klienta Zbrojenie wedłóg statyki Zálivkový beton C 25/30 - Věnec 2 ø 10 Připojovací výztuž z u dle statiky Přesahy výztuže z u Vybrání u Železobetonová stěna -, výztuž dle statiky Podpora w kierunku mocowania Uložení ve směru pnutí

70 Gotowy dom na ścianie piwnicznej 24 cm Podpora w kierunku mocowania Podpora boczna Prefabrikovaný dům na sklepní stěně 24 cm Uložení ve směru pnutí Uložení boční 21.0 Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 Krążek steropianowy Mur patrz plan połorzenia Pierwsza rura jest po stronie mocowania stropu na ścianie zewnętrznej wykonać pełnomasywnie! Przy domach gotowych jest zasadniczo konieczna statyka lub plan obciążen i plan otworów. Zálivkový beton C 25/30 - Věnec 2 ø 10 Polystyrenová ucpávka Zdivo viz kladečský plán První dutina je ve směru pokládky na obvodové stěně provedena konstrukčně jako plná! U prefabrikovaných domů je zásadně nutný statický výpočet, příp. mapa zatížení a plán prostupů.

71 Gotowy dom na ścianie piwnicznej 30 cm Podpora w kierunku mocowania Prefabrikovaný dům na stěně sklepa 30 cm Uložení ve směru pnutí 21.1 Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 DX-Strop ze zbrojeniem wystającym w kształcie U ø 8/16,5 cm + VS Krążek steropianowy Mur patrz plan połorzenia Przy domach gotowych jest zasadniczo konieczna statyka lub plan obciążen i plan otworów. DX-Strop ze zbrojeniem wystającym w kształcie U ø 8/16,5 cm + wpust 2 Rura pełna (według statikì) Zálivkový beton C 25/30 - Věnec 2 ø 10 s přečnívající kotevní výztuží ø 8/16,5 cm + VS Polystyrenová ucpávka Zdivo viz kladečský plán U prefabrikovaných domů je zásadně nutný statický výpočet, příp. mapa zatížení a plán prostupů. s přečnívající kotevní výztuží ø 8/16,5 cm + drážka 2 dutiny plné (viz údaje statiky)

72 Gotowy dom na ścianie piwnicznej 36,5 cm Podpora w kierunku mocowania Prefabrikovaný dům na stěně sklepa 36,5 cm Uložení ve směru pnutí 21.2 Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 Krążek steropianowy Mur patrz plan połorzenia Pierwsza rura jest po stronie mocowania stropu na ścianie zewnętrznej wykonać pełnomasywnie! Przy domach gotowych jest zasadniczo konieczna statyka lub plan obciążen i plan otworów. Podpora boczna Uložení boční Zálivkový beton C 25/30 - Věnec 2 ø 10 Polystyrenová ucpávka Zdivo viz kladečský plán První dutina je ve směru pokládky na obvodové stěně provedena konstrukčně jako plná! U prefabrikovaných domů je zásadně nutný statický výpočet, příp. mapa zatížení a plán prostupů.

73 Ścianka kolankowa na ścianie 30 cm i 36,5 cm Ścianka kolankowa Ścianka kolankowa Vetknutý monolitický pozední věnec Vetknutý monolitický pozední věnec Vetknutý monolitický pozední věnec na stěnách 30 a 36,5 cm 22.0 Krokiew wedłóg statyki Wieniec 2 ø 10 Beton zalewowy C 25/30 po stronie klienta Izolacja istniejące zbrojenie połączeniowe z DX-Strop (po szalowaniu wyginanie po stronie klienta) Strop chropowaty Zelażo rozciągające w szczelinach Dennert-zamknięcie Mur Krokve dle statiky Věncová výztuž 2 ø 10 Zálivkový beton C 25/30 - Izolace Zabudovaná připojovací výztuž z u (ohnout dle tvaru bednění na stavbě) Drážky ve stropu Tahová výztuž ve spáře mezi deskami Dennert-spojovací plotna Zdivo

74 Ścianka kolankowa na ścianie 30 cm i 36,5 cm Ścianka kolankowa Vetknutý monolitický pozední věnec Vetknutý monolitický pozední věnec na stěnách 30 a 36,5 cm 22.1 Krokiew wedłóg statyki Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 Izolacja Strzemie według statyki istniejące zbrojenie połączenioweaus (po szalowaniu wyginanie po stronie klienta) Strop chropowaty Zelażo rozciągające w szczelinach Dennert-zamknięcie Mur Ścianka kolankowa Vetknutý monolitický pozední věnec Krokve dle statiky Zálivkový beton C 25/30 - Věncová výztuž 2 ø 10 Izolace Třmínky dle statiky Zabudovaná připojovací výztuž z u (ohnout dle tvaru bednění na stavbě) Drážky ve stropu Tahová výztuž ve spáře mezi deskami Dennert - spojovací plotna Zdivo

75 Ścianka kolankowa w obrębie płyty spornikowej Ścianka kolankowa Vetknutý monolitický pozední věnec Vetknutý monolitický pozední věnec v oblasti vyložení 22.2 Krokiew wedłóg statyki Beton zalewowy C 25/30 po stronie klienta Wieniec 2 ø 10 Izolacja montaż po stronie Klienta Dennert-zamknięcie Strzemie według statyki istniejące zbrojenie połączeniowe (po szalowaniu wyginanie po stronie klienta) Strop chropowaty Zelażo rozciągające w szczelinach Mur Występ Ścianka kolankowa Vetknutý monolitický pozední věnec Krokve dle statiky Zálivkový beton C 25/30 - Věncová výztuž 2 ø 10 Izolace na čele a spodní straně - Dennert - spojovací plotna Třmínky dle statiky Zabudovaná připojovací výztuž z u (ohnout dle tvaru bednění na stavbě) Drážky ve stropu Tahová výztuž ve spáře mezi deskami Zdivo Vyložení

76 Gotowa ścianka kolankowa Prefabrikovaná nadezdívka 22.3 Krokiew wedłóg statyki Zewnętrzna warstwa osłonowa Wieniec 2 ø 10 Beton zalewowy C 25/30 po stronie klienta Dennert-Cegła-DU gotowa ścianka kolankowa Strop chropowaty Zelażo rozciągające w szczelinach Dennert-zamknięcie Mur Krokve dle statiky Předezdívka Věncová výztuž 2 ø 10 Zálivkový beton C 25/30 - Dennert-DU tvarovka Prefabrikovaná nadezdívka s vyztuženou patou Drážky ve stropu Tahová výztuž ve spáře mezi deskami Dennert-spojovací plotna Zdivo

77 Gotowa ścianka kolankowa płyty spornikowej Prefabrikovaná nadezdívka v oblasti vyložení 22.4 Krokiew wedłóg statyki zewnętrzna warstwa osłonowa lub.okładzina Wieniec 2 ø 10 Beton zalewowy C 25/30 po stronie klienta 6 cm Izolacja montaż po stronie Klienta Gotowa ścianka kolankowa Strop chropowaty Zelażo rozciągające w szczelinach Mur Występ Krokve dle statiky Předezdívka nebo obklad Věncová výztuž 2 ø 10 Zálivkový beton C 25/30-6 cm izolace - provést na čele a spodní straně - Prefabrikovaná nadezdívka s vyztuženou patou Drážky ve stropu Tahová výztuž ve spáře mezi deskami Zdivo Vyložení

78 Gotowa ścianka kolankowa w polu stropowym Prefabrikovaná nadezdívka na stropní desce Krokiew wedłóg statyki Wieniec 2 ø 10 Beton zalewowy C 25/30 po stronie klienta Dennert-Cegła-DU Gotowa ścianka kolankowa Strop chropowaty Zelażo rozciągające w szczelinach Dennert-zamknięcie Mur 22.5 Krokve dle statiky Věncová výztuž 2 ø 10 Zálivkový beton C 25/30 - Dennert - DU tvarovka Prefabrikovaná nadezdívka s vyztuženou patou Drážky ve stropu Tahová výztuž ve spáře mezi deskami Dennert - spojovací plotna Zdivo

79 Zbrojenie rozciągane przy gotowej lub betonowanej ściance kolankowej Tahová výztuž u prefabrikovaných resp. vetknutých monolitických pozedních věnců Beton zalewowy C 25/30 po stronie klienta zelażo rozciągające 1 ø 8 zelażo rozciągające 2 ø 10 zelażo rozciągające 2 ø 12 Zálivkový beton C 25/30 - Tahová výztuž 1 ø 8 Tahová výztuž 2 ø 10 Tahová výztuž 2 ø

80 Ściany trzywarstwowe zewnętrzne i Przekrój Argisol-ściany i Ściany zewnętrzne Agrisol-stěny a Řez Agrisol stěny a Obvodové stěny DA-Cegła DX-Podpora Beton zalewowy C 25/30 po stronie Klienta Cegła połoczeniowa do stropu Wpust dla Wienca 2 ø 10 Argisol-Element Element Připojovací prvek stropu Uložení u Zálivkový beton C 25/30 - Připojovací prvek stropu Vybrání pro věnec ve strop. desce - Věncová výztuž 2 ø 10 Agrisol prvek Prvek

81 Ściany trzywarstwowe zewnętrzne i Przekrój Argisol-ściany i Ściany wewnętrzne z dwóstroną podporą Agrisol-stěny a Řez Agrisol-stěny a Vnitřní stěny oboustranné uložení stropu DX-Podpora Beton zalewowy C 25/30 po stronie Klienta Argisol-Element RA 2 ø 10 Pomoc montażowa po stronie Klienta Zbrojenie wystające ~ 8 cm Element Uložení u Zálivkový beton C 25/30 - Agrisol prvek Věncová výztuž 2 ø 10 Montážní podpory - Přesah výztuže~ 8 cm Prvek

82 Ściany trzywarstwowe zewnętrzne i Przekrój Argisol-ściany i Scìany wewnetrzne z jednostronną Podpora Agrisol-stěny a Řez Agrisol-stěny a Vnitřní stěny jednostranného uložení stropu DX-Podpora Beton zalewowy C 25/30 po stronie Klienta Argisol-Element Wpust dla Wienca 2 ø 10 Element Uložení u Zálivkový beton C 25/30 - dodá stavba Agrisol prvek Drážka/vybrání pro věncovou výztuž 2 ø 10 Prvek

83 Ściany trzywarstwowe zewnętrzne i Brakuje plan wykonania więżby dachowej. Wychodzimy z załorzenia że ćieżar jest rozłożony na ścianach zewnętrznych tak jak na dole pokazano. Do połączenia kołkowego potrzebny jest 50cm beton pełny. Ta czynność jest przez zleceniodawce/kierownika budowy ewentualnie z producentem do wyjasnienia! Przykład w kierunku mocowania Agrisol stěny a Předběžné poznámky: Prováděcí plány příhradových vazníků nejsou dodány. Předpokladá se, že svislá zatížení přenáší obvodová stěna, jak je znázorněno níže. Pro kotvení je proveden okrajový pás š. 50 cm bez dutin. Tento detail musí být odsouhlasden objednatelem / stavbyvedoucím příp. výrobcem vazníků! Příklad ve směru pnutí panelů DA-Cegła DX-Podpora Połączenie zelażo 1 ø w spoinie płytowej Wpust dla Wienca 2 ø 10 w Cegła połoczeniowa do stropu 50 cm pełno-masywne z obramowaniem bocznym Położenie z podłożem zaprawy Argisol-Element Element Připojovací prvek stropu Uložení u Příhradový vazník Tahová výztuž 1 ø ve spáře mezi deskami Vybrání pro věnec ve strop. desce - věncová výztuž 2 ø 10 Připojovací prvek stropu 50 cm masivní pás s lemovací výztuží Položení do maltového lože Agrisol - prvek Prvek

84 Ściany trzywarstwowe zewnętrzne i Przekrój Argisol-ściany i Ściany zewnętrzne (Studio Połączenie) z integrowany Wieniec Agrisol-stěny a Řez Agrisol-stěny a Obvodové stěny (příhradové vazníky), integr. věnec DA-Cegła DX-Podpora minimalnie 7cm odstęp końcowego spojenia Wieniec-zamek 2 ø cm pełno-masywne z obramowaniem bocznym Cegła połoczeniowa do stropu Położenie z podłożem zaprawy Argisol-Element Element Připojovací prvek stropu Uložení u min. 7 cm odstup od okraje kotvení BILO - kotevní plotna do spáry RA - zámek 2 Ø cm masivní pás s lemovací výztuží Připojovací prvek stropu Položení do maltového lože Agrisol prvek Prvek

85 Eurospan-Ściany Eurospan-stěny Przekrój Eurospan-ściany i Ściany zewnętrzne d = 25 cm Řez Eurospan-stěny a Obvodové stěny tl. = 25 cm Eurospan DX-Podpora Wpust dla Wienca 2 ø 10 Beton zalewowy C 25/30 po stronie Klienta Cegła połoczeniowa do stropu Eurospan-Element Element Eurospan Uložení u Drážka/vybrání pro věncovou výztuž 2 ø 10 Zálivkový beton C 25/30 - dodá stavba Připojovací prvek stropu Eurospan-prvek Prvek Przekrój Eurospan-ściany i Ściany zewnętrzne d = 30 cm Řez Eurospan stěny a Obvodové stěny tl. = 30 cm Eurospan DX-Podpora Wpust dla Wienca 2 ø 10 Beton zalewowy C 25/30 po stronie Klienta Cegła połoczeniowa do stropu Eurospan-Element Element Eurospan Uložení u Drážka/vybrání pro věncovou výztuž 2 ø 10 Zálivkový beton C 25/30 - dodá stavba Připojovací prvek stropu Eurospan-prvek Prvek

86 Eurospan-Ściany Przekrój Eurospan-ściany i Scìany wewnetrzne z jednostronną Podpora Eurospan-stěny Řez Eurospan stěny a Vnitřní stěny jednostranné uložení stropu DX-Podpora Beton zalewowy C 25/30 po stronie Klienta Wpust dla Wienca 2 ø 10 Eurospan-Element Element Uložení u Zálivkový beton C 25/30 - dodá stavba Drážka pro 2 ø 10 Eurospan-prvek Prvek Przekrój Eurospan-ściany i Scìany wewnetrzne z jednostronną Podpora Řez Eurospan stěny a Vnitřní stěny oboustranné uložení stropu DX-Podpora Beton zalewowy C 25/30 po stronie Klienta Wpust dla Wienca 2 ø 10 Eurospan-Element Element Pomoc montażowa po stronie Klienta Zbrojenie wystające ~ 8 cm Uložení u Zálivkový beton C 25/30 - dodá stavba Drážka pro 2 ø 10 Eurospan-prvek Prvek Montážní podpory - Přesah výztuže ~ 8 cm

87 Wsporniki od strony zewnętrznej i wewnętrznej Strona zewnętrzna izolowana Výložná ramena ve vnějším a vnitřním prostředí Vnější prostředí - izolováno 24.0 Obszar wewnętrzny Vnitřní prostor Płyta pełna Izolacja po stronie klienta Ściany Beton elewacyjny Plná deska Izolace - Stěna Pohledový beton

88 Płyta wspornikowa w korytarzu Wystemp równomiernie do kierunku schodów Konzolová deska v prostoru schodiště Vyložení rovnoběžné se směrem schodiště 24.1 Spoina Schody Spára Schodiště

89 Płyta wspornikowa w korytarzu Wystemp do kierunku schodów Rzut z góry Půdorys Konzolová deska v prostoru schodiště Vyložení kolmé ke směru schodiště A A 24.2 Przekrój : A A Řez: A A Spoina Schody Płyta wspornikowa Kant widoczny Beton elewacyjny Spára Schodiště Konzolová deska Pohledová strana Pohledový beton

90 Poprzecznie przyłączona płyta pełna balkonowa izolowana Rzut z góry Půdorys Čelně napojená plná deska s izol. balkónem 25.0 Pomoc montażowa po stronie klienta Płyta pełna d = 20 cm Schoeck-Isokosz Montážní podpory - dodá stavba Plná deska tl. = 20 cm Izokoš Schöck

91 Boczne przyłączenie pełnej płyty balkonowej izolowanej Rzut z góry Půdorys Bočné napojená plná deska s izol. balkónem 25.1 Pomoc montażowa po stronie klienta Płyta pełna d = 20 cm Schoeck-Isokosz Montážní podpory - dodá stavba Plná deska tl. = 20 cm Izokoš Schöck

92 Poprzecznie przyłączona płyta pełna balkonowa nie izolowana Rzut z góry Půdorys Čelně napojená plná deska s neizol. balkónem 25.2 Pomoc montażowa po stronie klienta Płyta pełna d = 20 cm Montážní podpory - dodá stavba Plná deska tl. = 20 cm

93 Poprzecznie przyłączenie pełnej płyty balkonowej izolowanej Rzut z góry Půdorys Čelně napojená plná deska s izol. balkónem 25.3 Pomoc montażowa po stronie klienta Płyta pełna d = 20 cm Montážní podpory - dodá stavba Plná deska tl. = 20 cm
