Převodník tlaku Rosemount 3051 se sběrnicí Profibus-PA. Průtokoměr Rosemount 3051CF se sběrnicí Profibus-PA

Transkript

1 Průvodce rychlou instalací Rosemount 3051 Převodník tlaku Rosemount 3051 se sběrnicí Profibus-PA Průtokoměr Rosemount 3051CF se sběrnicí Profibus-PA Zahájení instalace Krok 1: Montáž převodníku Krok 2: Natočení skříně s elektronikou Krok 3: Nastavení přepínačů a propojek Krok 4: Připojení kabeláže a napájení Krok 5: Základní konfigurace Krok 6: Seřízení převodníku Certifikace výrobku Ukončení instalace

2 Rosemount 3051 Průvodce rychlou instalací 2010 Rosemount Inc. Všechna práva vyhrazena. Všechny známky jsou vlastnictvím právoplatných vlastníků. Rosemount a logo Rosemount jsou registrované ochranné známky společnosti Rosemount Inc. Rosemount Inc Market Boulevard Chanhassen, MN 55317, USA T: (USA) (800) T: (mimo USA) (952) F: (952) Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Německo T: 49 (8153) 9390 F: 49 (8153) ZASTOUPENÍ PRO ČR: Emerson Process Management, s.r.o. Hájkova Praha 3, CZ T: F: info.cz@emersonprocess.com Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapur T: (65) F: (65) / (65) ZASTOUPENÍ PRO SR: Emerson Process Management, s.r.o. Železničiarska Bratislava, SK T: T: F: info.sk@emersonprocess.com Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Peking , Čína T: (86) (10) F: (86) (10) DŮLEŽITÉ UPOZORNĚNÍ Tento návod na instalaci obsahuje základní kroky k instalaci převodníků řady Rosemount Neobsahuje pokyny pro konfiguraci, diagnostiku, údržbu,opravy, vyhledávání závad, instalace v provedení pevný závěr a instalace v jiskrově bezpečném provedení. Více instrukcí je obsaženo v produktovém manuálu řady 3051 (číslo dokumentu ). Tento návod je k dispozici rovněž v elektronické podobě na adrese VAROVÁNÍ Výbuch může způsobit smrt nebo vážné zranění! Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s příslušnými ustanoveními místních, národních a mezinárodních norem, zákonů a provozních předpisů. Seznamte se prosím s kapitolou referenční příručky obsahující informace o certifikaci výrobků řady 3051 pro zajištění bezpečné instalace. Neodnímejte kryt převodníku, pokud je pod napětím a instalován v provedení pevný závěr. Provozní netěsnosti mohou způsobit vážné ublížení na zdraví nebo smrt. Pro zamezení úniků provozní látky používejte pouze odpovídající těsnicí O kroužky spolu se správným přírubovým adaptérem. Zasažení elektrickým proudem může způsobit smrt nebo vážné ublížení na zdraví. Vyvarujte se kontaktu s holými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na konci vodičů, může způsobit zásah elektrickým proudem. Kabelové vstupy Pokud není označeno jinak, vstupy pro kabelové přívody do krytu převodníku používají závit 1 /2-14 NPT. Používejte pouze kabelové ucpávky a průchodky s kompatibilním závitem. 2

3 Průvodce rychlou instalací Rosemount 3051 KROK 1: MONTÁŽ PŘEVODNÍKU Aplikace s kapalinami 1. Vývody nainstalujte na boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo pod touto rovinou. 3. Převodník musí být namontován tak, aby vypouštěcí a odvzdušňovací ventily byly orientovány směrem nahoru. PRŮTOK Aplikace s plyny 1. Vývody nainstalujte na horní nebo boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo nad touto rovinou. PRŮTOK Flow PRŮTOK Aplikace s párami 1. Vývody nainstalujte na boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo pod touto rovinou. 3. Naplňte impulzní vedení vodou. PRŮTOK 3

4 Rosemount 3051 Průvodce rychlou instalací KROK 1 POKRAČOVÁNÍ... Montáž na panel (1) Montáž na trubku Provedení s koplanární přírubou Provedení s tradiční přírubou Rosemount 3051T (1) Šrouby pro montáž na panel nejsou dodávány s výrobkem. 4

5 Průvodce rychlou instalací Rosemount 3051 KROK 1 POKRAČOVÁNÍ... Správné sešroubování Pokud instalace převodníku vyžaduje montáž procesních přírub, rozvodného potrubí nebo přírubových adaptérů, postupujte podle montážních pokynů, abyste zajistili náležité utěsnění nezbytné pro optimální výkon převodníku. Používejte pouze šrouby dodané spřevodníkem nebo zakoupené od společnosti Emerson jako náhradní díly. Obr. 1 znázorňuje běžné sestavy převodníku s délkou šroubů potřebnou pro správnou montáž. Obr. 1. Běžné sestavy převodníku A. Převodník s koplanární přírubou C. Převodník s koplanární přírubou a volitelnými adaptéry příruby D. Převodník s koplanární přírubou, volitelným rozvodným potrubím a přírubovými adaptéry 4 x 57 mm (2,25") 4 x 44 mm (1,75") B. Převodník s koplanární přírubou a volitelnými adaptéry příruby 4 x 44 mm (1,75") 4 x 38 mm (1,50") 4 x 73 mm (2,88") 4 x 44 mm (1,75") Šrouby jsou většinou z uhlíkové nebo nerezové oceli. Ověřte si materiál šroubu podle značky na jeho hlavě a srovnejte s Obr. 2. Jestliže materiál šroubu není na Obr. 2, obrat te se na nejbližšího zástupce společnosti Emerson Process Management, který Vám poskytne více informací. Při instalaci šroubů postupujte následujícím způsobem: 1. Šrouby z uhlíkové oceli nevyžadují mazání a na šroubech z nerezové oceli je slabá vrstva maziva pro snadnější instalaci. Při instalaci obou typů šroubů by neměly být použity žádné další lubrikanty. 2. Šrouby utáhněte rukou. 3. Poté šrouby dotáhněte střídavě do kříže na počáteční utahovací moment. Počáteční utahovací moment viz Obr Stejným křížovým způsobem poté dotáhněte šrouby na konečný utahovací moment. Konečný utahovací moment viz Obr Před připojením tlaku zkontrolujte, zda šrouby příruby vyčnívají z izolační desky. 5

6 Rosemount 3051 Průvodce rychlou instalací KROK 1 POKRAČOVÁNÍ... Obr. 2. Hodnoty utahovacích momentů pro šrouby a přírubové adaptéry Počáteční utahovací Materiál šroubu Označení na hlavě moment Konečný utahovací moment Uhlíková ocel (CS) B7M 34 Nm (300 in.-lbs.) 73 Nm (650 in.-lbs.) Nerezová ocel (SST) 316 B8M Nm (150 in.-lbs.) 34 Nm (300 in.-lbs.) 316 R STM 316 SW 316 Při každé demontáži příruby nebo adaptérů vizuálně zkontrolujte těsnicí O-kroužky. Pokud vykazují jakékoli známky poškození, jako jsou například vrypy nebo zářezy, vyměňte je. Při výměně těsnicích O kroužků znovu po instalaci utáhněte přírubové a seřizovací šrouby pro správné usazení těsnicích PTFE O kroužků. Inline převodník relativního tlaku Nízkotlaký měřicí vstup (atmosférická reference) na Inline převodníku relativního tlaku se nachází u krčku převodníku pod pouzdrem. Odvzdušňovací průduch se nachází po obvodu převodníku mezi pouzdrem a snímačem. (Viz Obr. 3.) Udržujte odvzdušňovací průduch bez jakýchkoliv překážek tvořených zejména nátěrem, prachem a mazacími prostředky tak, že převodník nainstalujete způsobem umožňujícím odtok kapalin. Obr. 3. Nízkotlaký měřicí vstup Inline převodníku relativního tlaku Nízkotlaký měřicí vstup (atmosférická reference) 6

7 Průvodce rychlou instalací Rosemount 3051 KROK 2: NATOČENÍ SKŘÍNĚ S ELEKTRONIKOU Pro zlepšení provozního přístupu ke kabeláži nebo pro lepší čitelnost volitelného LCD displeje: 1. Povolte pojistný šroub natáčení skříně elektroniky. 2. Nejdříve natáčejte skříň ve směru hodinových ručiček, dokud nedosáhnete požadované polohy. Pokud požadované polohy natočení nelze dosáhnout z důvodu omezení závitu, natáčejte skříň proti směru chodu hodinových ruček, až dosáhnete požadované polohy (změna natočení je možná až do 360 od mezní hodnoty závitu). 3. Pojistný šroub natáčení skříně elektroniky znovu dotáhněte. Pojistný šroub skříně elektroniky (5/64") KROK 3: NASTAVENÍ PŘEPÍNAČŮ A PROPOJEK Zabezpečení Po nastavení konfigurace převodníku budete patrně chtít zajistit ochranu konfiguračních dat před neoprávněnými změnami. Každý převodník je vybaven zabezpečovací propojkou, jejím nastavením do polohy ON (Zapnuto) lze zabránit náhodné i úmyslné změně konfiguračních dat. Tato propojka je označena nápisem Security (Zabezpečení). Simulace Simulační propojka se používá ve spojení s analogovým vstupním blokem (AI). Tato propojka se používá k simulaci měření tlaku a používá se jako blokovací funkce bloku AI. Aktivace simulační funkce se provádí přesunutím propojky do polohy ON (Zapnuto) po připojení napájení. Tato funkce zabraňuje náhodnému ponechání převodníku v simulačním režimu. Obr. 4. Umístění propojek ROSEMOUNT 3051 PROFIBUS PA OUTPUT LOCAL OPERATOR INTERFACE ELECTRONICS ASSEMBLY P/N USE DISPLAY TO CONFIGURE -USE EXTENDED COVER TO AVOID DAMAGE 7

8 Rosemount 3051 Průvodce rychlou instalací KROK 4: PŘIPOJENÍ KABELÁŽE A NAPÁJENÍ Pro připojení kabelů převodníku použijte následující postup: 1. Sejměte kryt na straně se SVORKOVNICEMI. 2. Připojte napájecí vedení na označené napájecí svorky. Napájecí svorky nerozlišují polaritu nezáleží na polaritě. 3. Zajistěte řádné uzemnění. Je důležité, aby stínění kabelu přístroje bylo: neporušené a nedotýkalo se krytu převodníku, připojené ke stínění navazujícího kabelu, pokud je kabel veden přes spojovací svorku, připojeno k řádnému uzemnění na konci zdroje napájení. 4. Zaslepte a utěsněte nepoužité kabelové otvory. 5. Pokud je to možné, instalujte kabely s kondenzační smyčkou. Kondenzační smyčku kabelů upravte tak, aby nejnižší bod smyčky byl níže než kabelové vývodky a skříň převodníku. 6. Namontujte zpět víko skříně převodníku. Obr. 5. Zemnicí svorka Napájecí svorky NC je svorka No Connect (nepoužívat) Obr. 6. Integrovaný oddělovací obvod a filtr Max m (6234 ft.) (v závislosti na parametrech kabelu) Zakončovací odpory Napájecí zdroj Vazební/ spojovací DP/PA člen Sít DP (Sběrnice) Signální vodiče (Vedlejší vedení) (Vedlejší vedení) Zařízení Profibus PA 8

9 Průvodce rychlou instalací Rosemount 3051 KROK 4 POKRAČOVÁNÍ... Uzemnění signálních vodičů Signální vodiče neveďte trubkami nebo kabelovými lávkami společně s napájecími vodiči nebo poblíž silnoproudého elektrického zařízení. Zakončovací zemnicí členy jsou umístěny na vnější straně modulu senzoru a uvnitř svorkovnicové části. Tato uzemnění se používají tehdy, pokud jsou nainstalovány svorkovnice pro ochranu před přepětím nebo za účelem dodržení místních předpisů. Bližší informace o tom, jak má být stínění kabelu uzemněno, najdete v kroku 2 níže. 1. Odstraňte kryt svorkovnice označený nápisem Field Terminals (Svorkovnicemi). 2. Připojte pár vodičů a uzemnění podle Obr. 7. Stínění kabelu by mělo být: a. Odříznuto v blízkosti skříně převodníku a zároveň izolováno od kontaktu se skříní, b. Trvale připojeno ke svorkám, c. Připojeno k řádnému uzemnění na konci napájecího zdroje. Obr. 7. Elektrická instalace Minimalizujte vzdálenost Odřízněte a zaizolujte stínění Uzemnění pro ochranu před přepětím DP Zaizolujte stínění Minimalizujte vzdálenost Připojte konec stínění na zemní svorku napájecího zdroje 3. Namontujte zpět víko skříně převodníku. Doporučuje se utáhnout víko tak, aby mezi víkem a skříní nebyla žádná mezera. 4. Zaslepte a utěsněte nepoužité kabelové otvory. Napájecí zdroj Zdroj stejnosměrného napětí by neměl mít zvlnění větší než 2 %. Převodník pro svoji správnou funkčnost vyžaduje na svorkách stejnosměrné napětí v rozmezí 9 V až 32 V. Oddělovací obvod Vazební/ spojovací DP/PA člen často obsahuje oddělovací obvod. Uzemnění Převodníky mají izolaci proti střídavému napětí o efektivní hodnotě 500 V. Signální vodiče nemohou být uzemněny. Uzemnění signálového stínění Uzemněte stínění signálového vodiče pouze v jednom bodě, aby se nevytvořila zemní smyčka. Zemnící bod se obvykle volí u napájecího zdroje. 9

10 Rosemount 3051 Průvodce rychlou instalací KROK 5: ZÁKLADNÍ KONFIGURACE Konfigurační úkoly Převodník lze nakonfigurovat buď pomocí Local Operator Interface (LOI) volitelný kód M4 nebo pomocí Class 2 master (DD nebo DTM). Dva základní konfigurační úkoly pro převodníky s Profibus PA jsou: 1. Přiřazení adresy. 2. Úprava inženýrských jednotek. POZNÁMKA Zařízení Rosemount 3051 Profibus Profile 3.02 jsou továrně nastavena do režimu Identification Number Adaptation. Tento režim umožňuje převodníku komunikovat s jakýmkoliv Profibus řídícím zařízením, které má nahráno buďto generic Profile GSD (9700) nebo specific Rosemount 3051 GSD (4444); z těchto důvodů není nutné měnit na začátku identifikační číslo převodníku. Přiřazení adresy Tlakové převodníky Rosemount 3051 jsou dodávány s impicitně nastavenou adresou 126. Tato adresa musí být změněna na jednoznačnou hodnotu mezi 0 a 125 z důvodu navázání komunikace. Adresy 0 až 2 jsou obvykle vyhrazeny pro zařízení master, proto je doporučeno nastavit adresu převodníku na hodnotu mezi 3 až 125. Adresu lze nastavit pomocí: LOI viz Tab. 1 a Obr. 8 Class 2 master viz manuál Class 2 Master pro nastavení adresy Úprava inženýrských jednotek Pokud nebylo jinak vyžádáno, je tlakový převodník Rosemount 3051 dodáván s následujícím nastavení: Měřicí mód: Tlak Inženýrské jednotky: Palce H 2 O Změna měřítka: Žádná Inženýrské jednotky by měly být potvrzeny nebo případně nastaveny před instalací. Jednotky lze nastavovat pro měření tlaku, průtoku a hladiny. Druh měření, jednotky, změna měřítka a dolní mez průtoku (pokud je to možné) lze nastavit pomocí LOI viz Tab. 1 a Obr. 8 Class 2 master viz Tab. 2 pro nastavení parametrů Konfigurační nástroje Local Operator Interface (LOI) Pokud je objednáno, lze pro uvedení zařízení do provozu použít LOI. Pro aktivaci LOI stiskněte konfigurační tlačítko umístěné pod vrchním štítkem převodníku. Viz Tab. 1 a Obr. 8 pro obsluhu a informace o uživatelských možnostech. POZNÁMKA Tlačítka se musí zcela stisknout 10 mm (0.5 in.). 10

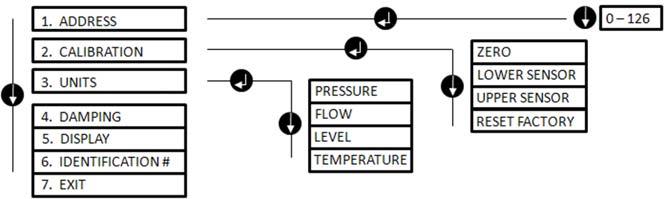

11 Průvodce rychlou instalací Rosemount 3051 KROK 5 POKRAČOVÁNÍ... Tabulka 1. LOI tlačítka Tlačítko Akce Navigace Znak Uložit? Rolování Pohyb dolů v Změna znaku (1) Změna mezi uživatelských uložením a zrušením možnostech Zapsat Výběr položky z uživatelských možností Zadání znaku Uložit (1) Blikající znaky lze změnit. Obr. 8. LOI Menu 1. ADRESA KALIBRACE 3. JEDNOTKY 4. PRODLEVA 5. DISPLEJ 6. IDENTIFIKACE # 7. KONEC TLAK PRŮTOK HLADINA TEPLOTA NULA DOLNÍ SENZOR HORNÍ SENZOR RESET NASTAVENÍ Class 2 Master Rosemount 3051 Profibus DD a DTM soubory lze získat na adrese EmersonProcess.com/Rosemount. Viz Tab. 2 obsahující konfigurační kroky pro nastavení převodníku pro měření tlaku. Viz produktový manuál ( ) obsahující instrukce pro konfiguraci průtoku a měření hladiny. Tabulka 2. Nastavení pro měření tlaku pomocí Class 2 Master Kroky Akce Nastavení bloku mimo provoz Uvede blok převodníku do režimu mimo provoz Uvede blok analogového vstupu do režimu mimo provoz Výběr druhu měření Nastaví primární proměnnou na tlak Výběr jednotek Nastaví inženýrské jednotky Primární a sekundární jednotky si musí odpovídat Zadání měřítka Nastaví vstupní rozsah převodníku na Nastaví výstupní rozsah převodníku na Nastaví rozsah PV v analogovém vstupu na Nastaví výstupní rozsah analogového vstupu na Vypne linearizaci v analogovém vstupním bloku Nastavení bloků do auto režimů Uvede blok převodníku do auto režimu Uvede analogový vstupní blok do auto režimu 11

12 Rosemount 3051 Průvodce rychlou instalací KROK 5 POKRAČOVÁNÍ... Integrace hostitelského zařízení Řídící zařízení (Class 1) Zařízení Rosemount 3051 využívá Condensed Status doporučený specifikací Profile 3.02 a NE 107. Více informací naleznete v manuálu pro Condensed Status. Odpovídající GSD soubor musí být nahrán do řídícího zařízení Rosemount 3051 specific (rmt4444.gsd) nebo Profile 3.02 Generic (pa gsd). Tyto soubory lze nalézt na nebo Konfigurační zařízení (Class 2) Odpovídající DD nebo DTM soubor musí být nainstalován do konfiguračního zařízení. Tyto soubory lze nalézt na KROK 6: SEŘÍZENÍ PŘEVODNÍKU Zařízení jsou kalibrována ve výrobním závodě. Jakmile je převodník nainstalován, doporučuje se provést seřízení nuly, aby se eliminovaly chyby vznikající montážní pozicí nebo účinky statického tlaku. Seřízení nuly lze provést pomocí: LOI viz Tab. 1 a Obr. 8 Class 2 master viz Seřízení nuly přes Class 2 Master pro nastavení parametrů Seřízení nuly přes Class 2 Master 1. Uveďte převodník do režimu Out of Service (Mimo provoz). 2. Ponechte zařízení bez tlaku a počkejte na ustálení hodnoty. 3. Jděte do menu zařízení > Kalibrace zařízení a nastavte dolní kalibrační bod na Přepněte blok převodníku do režimu AUTO. 12

13 Průvodce rychlou instalací Rosemount 3051 CERTIFIKACE VÝROBKU Schválené výrobní provozy Emerson Process Management Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. OHG Wessling, Německo Informace o směrnicích Evropské unie Prohlášení o shodě ES viz strana 18. Aktuální verzi najdete na adrese Certifikace Factory Mutual pro normální umístění Převodník byl standardně zkoušen a testován pro stanovení, že konstrukce splňuje základní elektrické a mechanické požadavky na požární ochranu. Toto testování bylo provedeno organizací Factory Mutual (FM), celostátně uznávanou testovací laboratoří (NRTL) a schváleno prostřednictvím organizace Federal Occupational Safety and Health Administration (OSHA úřad pro ochranu bezpečnosti a zdraví při práci). Certifikace pro nebezpečná prostředí Certifikace pro Severní Ameriku Certifikáty Factory Mutual (FM) E5 Pevný závěr Class I, Division 1, Groups B, C, a D. Odolnost proti vznícení prachu Class II, Division 1, Groups E, F, a G. Odolnost proti vznícení prachu Class III, Division 1. Teplotní třída: T5 (Tokolí = 85 C), utěsněno ve výrobě, stupeň krytí IP 4X. I5 Jiskrová bezpečnost Class I, Division 1, Groups A, B, C, a D; Class II, Division 1, Groups E, F, a G; Class III, Division 1 pokud je zařízení zapojeno v souladu s výkresem Rosemount č ; Zajištěné provedení Class I, Division 2, Groups A, B, C, a D. Teplotní třída: T4 (Tokolí = 60 C) Stupeň krytí IP 4X Vstupní parametry naleznete na kontrolním výkresu Certifikáty Canadian Standards Association (CSA) Všechny převodníky schválené podle CSA pro použití v nebezpečném prostředí mají certifikaci podle normy ANSI/ISA E6 C6 Pevný závěr Class I, Division 1, Groups B, C, a D. Odolnost proti vznícení prachu Class II a Class III, Division 1, Groups E, F, a G. Vhodné použití Class I, Division 2 Groups A, B, C, a D pro vnitřní a venkovní prostory s nebezpečím výbuchu. Stupeň krytí IP 4X; utěsněno ve výrobě. Jednoduché těsnění. Schválené provedení Pevný závěr a Jiskrová bezpečnost. Jiskrová bezpečnost Class I, Division 1, Groups A, B, C a D pokud je zařízení připojeno podle výkresu Rosemount Teplotní kód T3C. Pevný závěr Class I, Division 1, Groups B, C a D. Ochrana proti vznícení prachu Class II a Class III, Division 1, Groups E, F a G. Vhodné pro Class I, Division 2, Groups A, B, C a D nebezpečné prostory. Stupeň krytí IP 4X; utěsněno ve výrobě. Vstupní parametry naleznete na kontrolním výkresu Rosemount Jednoduché těsnění. 13

14 Rosemount 3051 Průvodce rychlou instalací Evropské certifikace I1 Certifikát ATEX pro jiskrovou bezpečnost a odolnost proti vznícení prachu Certifikát č.: BAS 98ATEX1355X II 1 GD Ex ia IIC T4 (T okolí = 60 až +60 C) Parametry pro prach: Ex td A20 T70 C (T okolí 20 až 40 C) IP Tabulka 3. Vstupní parametry U i = 30V I i = 300 ma P i = 1,3 W C i = 0 µf Speciální podmínky pro bezpečné používání (X): Pokud je nainstalována volitelná svorkovnice zajišt ující ochranu proti přepětí, zařízení nesplňuje požadavek článku normy EN na odolnost proti napětí 500 V. Tuto skutečnost je třeba zohlednit při instalaci zařízení. IA Certifikace ATEX FISCO pro jiskrovou bezpečnost Certifikát č.: BAS 98ATEX1355X II 1 G Ex ia IIC T4 (T okolí = 60 až +60 C) Stupeň krytí IP Tabulka 4. Vstupní parametry U i = 17,5 V I i = 380 ma P i = 5,32 W C i = 5 µf L i = 10 µh Speciální podmínky pro bezpečné používání (X): Zařízení nesplňuje požadavek na odolnost proti střídavému napětí 500 V podle klauzule normy EN Tuto skutečnost je třeba zohlednit při instalaci. N1 ATEX certifikace pro ochranu typu n a prach Certifikát č.: BAS 98ATEX3356X II 3 GD Ex nl IIC T4 (T okolí = 40 až +70 C) U i = 40 V ss. max Parametry pro prach: Ex td A22 T80 C (T okolí = 20 až 40 C) IP66 Speciální podmínky pro bezpečné používání (X): Zařízení nesplňuje požadavek na odolnost proti střídavému napětí 500 V podle klauzule normy EN Tuto skutečnost je třeba zohlednit při instalaci. 14

15 Průvodce rychlou instalací Rosemount 3051 E8 ATEX certifikát pro pevný závěr a odolnost proti vznícení prachu Certifikát č.: KEMA 00ATEX2013X II 1/2 GD Ex d IIC T6 (T okolí = 50 C až +65 C) Ex d IIC T5 (T okolí = 50 C až +80 C) Parametry pro prach: Ex td A20/A21 T90 C, IP Vmax = 55 V DC. Speciální podmínky pro bezpečné používání (X): Toto zařízení obsahuje tenkostěnnou oddělovací membránu. Při instalaci, údržbě a provozu by měly být brány v úvahu podmínky prostředí, kterým bude membrána vystavena. Instrukce, které výrobce uvádí pro instalaci a údržbu, by měly být detailně dodržovány, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje. Další informace o rozměrech ohnivzdorných spojů vám poskytne výrobce. Certifikace pro Japonsko E4 TIIS Pevný závěr Ex d IIC T6 Certifikát C15852 C15853 C15858 C15859 C15860 C15861 Popis 3051C/D/1 FOUNDATION fieldbus bez LCD displeje 3051C/D/1 FOUNDATION fieldbus s LCD displejem 3051T/G/1 FOUNDATION fieldbus, nerezová ocel, silikonová náplň bez LCD displeje 3051T/G/1 FOUNDATION fieldbus, slitina C-276, silikonová náplň bez LCD displeje 3051T/G/1 FOUNDATION fieldbus, nerezová ocel, silikonová náplň s LCD displejem 3051T/G/1 FOUNDATION fieldbus, slitina C-276, silikonová náplň s LCD displejem Certifikace IECEx I7 IECEx Jiskrová bezpečnost Certifikát č.: IECEx BAS X Ex ia IIC T4 (T okolí = 60 C) Stupeň krytí IP66 Tabulka 5. Vstupní parametry U i = 30 V I i = 300 ma P i = 1,3 W C i = 0 µf L i = 0 µh Speciální podmínky pro bezpečné používání (X): 1. Pokud je zařízení vybaveno volitelnou 90V ochranou proti přechodovým jevům, zařízení nesplňuje požadavek na odolnost proti střídavému napětí 500 V podle klauzule normy IEC Tuto skutečnost je třeba zohlednit při instalaci. 2. I přesto, že pouzdro může být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nátěrem, doporučuje se chránit před škodlivým působením, zejména pokud je zařízení umístěno v zóně 0. 15

16 Rosemount 3051 Průvodce rychlou instalací E7 IECEx Pevný závěr Certifikát č.: IECEx KEM X Ga/Gb Ex d IIC T6 ( 50 C až +65 C) T5 ( 50 C až +80 C) Ex td A20/A21 IP66 T90 C Stupeň krytí IP66 Speciální podmínky pro bezpečné používání (X): Toto zařízení obsahuje tenkostěnnou oddělovací membránu. Při instalaci, údržbě a provozu je třeba zohlednit podmínky prostředí, kterým bude membrána vystavena. Instrukce, které výrobce uvádí pro instalaci a údržbu, by měly být detailně dodržovány, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje. Pro informace o rozměrech ohnivzdorných spojů kontaktujte výrobce. N7 IECEx Ochrana typu n Certifikát č.: IECEx BAS X Ex na nl IIC T5 ( 40 C T okolí +70 C) Stupeň krytí IP66 Speciální podmínky pro bezpečné používání (X): Zařízení nesplňuje požadavek na odolnost proti střídavému napětí 500 V podle klauzule normy EN Tuto skutečnost je třeba zohlednit při instalaci. Certifikace Inmetro E2 Pevný závěr Certifikát č. (vyrobeno v Chanhassenu, Minnesota): Ex-073/971 Certifikát č. (vyrobeno v Brazílii): Ex-1383/07X BR-Ex d IIC T6/T5 I2 Jiskrová bezpečnost Certifikát č. (vyrobeno v Chanhassenu, Minnesota): Ex-072/971X Certifikát č. (vyrobeno v Brazílii): Ex-1412/07X BR-Ex ia IIC T4 16

17 Průvodce rychlou instalací Rosemount 3051 NEPSI certifikace Čína E3 Pevný závěr Certifikát č.: GYJ091065X Ex d IIC T3~T5 DIP A21 TA T90C IP66 I3 Jiskrová bezpečnost Certifikát č.: GYJ091067X Ex ia IIC T4 DIP A20 TA T70C IP66 Tabulka 6. Vstupní parametry FOUNDATION fieldbus U i = 30V I i = 300 ma P i = 1,3 W L i = 0 C i = 0 FISCO U i = 17,5 V I i = 380 ma P i = 5,32W L i 10 µh C i = 5 nf Kombinace certifikátů Pokud je specifikována volitelná certifikace, pak součástí dodávky je certifikační nerezový štítek. Jakmile se nainstaluje zařízení s více typy certifikací, neměl by se znovu instalovat s jinými typy certifikací. Trvale označte certifikační štítky, abyste je odlišili od nepoužitých typů certifikací. K5 E5 a I5 kombinace KB K5 a C6 kombinace KD K5, C6, I1 a E8 kombinace K6 C6, I1 a E8 kombinace K8 E8 a I1 kombinace K7 E7, I7 a N7 kombinace 17

18 Rosemount 3051 Průvodce rychlou instalací doc 18

19 Průvodce rychlou instalací Rosemount 3051 EMC Directive (2004/108/EC) EC Declaration of Conformity No: RMD 1017 Rev. M All Models 3051 Pressure Transmitters EN 61326:2006 EN :2006 PED Directive (97/23/EC) Models 3051CA4; 3051CG2, 3, 4, 5; 3051CD2, 3, 4, 5 (also with P9 option); 3051HD2, 3, 4, 5; 3051HG2, 3, 4, 5; 3051PD2, 3; and 3051PG2, 3, 4, 5 Pressure Transmitters QS Certificate of Assessment - EC Certificate No CE-HOU-DNV Module H Conformity Assessment All other model 3051 Pressure Transmitters Sound Engineering Practice Transmitter Attachments: Diaphragm Seal - Process Flange - Manifold Sound Engineering Practice Model 3051CFx FlowmeterTransmitters (All 3051CFx models are SEP except as noted in the table below) QS Certificate of Assessment - CE-41-PED-H1-RMT USA Module Conformity Assessment Evaluation standards: Model/Range PED Category Group 1 Fluid Group 2 Fluid 3051CFA: 1500# & 2500# All Lines II SEP 3051CFA: Sensor Size 2 150# 6 to 24 Line I SEP 3051CFA: Sensor Size 2 300# 6 to 24 Line II I 3051CFA: Sensor Size 2 600# 6 to 16 Line II I 3051CFA: Sensor Size 2 600# 18 to 24 Line III II 3051CFA: Sensor Size 3 150# 12 to 44 Line II I 3051CFA: Sensor Size 3 150# 46 to 72 Line III II 3051CFA: Sensor Size 3 300# 12 to 72 Line III II 3051CFA: Sensor Size 3 600# 12 to 48 Line III II 3051CFA: Sensor Size 3 600# 60 to 72 Line IV III 3051CFP: 150#, 300#, 600# 1-1/2 I SEP 3051CFP: 300# & 600# 1-1/2 II I 3051CFP: 1-1/2 Threaded & Welded II I File ID: 3051_ CE Marking Page 2 of 5 K:\prodappr\EUCDOCS\3051_RMD1017M.doc 19

20 Rosemount 3051 Průvodce rychlou instalací 20

21 Průvodce rychlou instalací Rosemount

22 Rosemount 3051 Průvodce rychlou instalací 22

23 Průvodce rychlou instalací Rosemount 3051 doc Spole nost Rosemount Inc Market Boulevard Chanhassen, MN , Prohlášení o shod EU.: RMD 1017 rev. M prohlašuje na svoji výlu nou zodpov dnost, že výrobky vyráb né spole ností p evodníky tlaku s modelovým ozna ením 3051 Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA kterých se toto prohlášení týká, jsou ve shod s ustanoveními sm rnic Evropské unie, v etn posledních úprav, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je založen na použití harmonizovaných norem, a je-li to požadováno, také na certifikaci ud lené registrovaným orgánem Evropské unie, jak je uvedeno v p ipojeném seznamu. Vice President Quality (název funkce tiskacím písmem) Timothy J. Layer 17. prosince 2009 (jméno tiskacím písmem) (datum vydání) Ev..: 3051_ CE Marking Strana 1 ze _RMD1017M_cze.doc 23

24 Rosemount 3051 Průvodce rychlou instalací Sm rnice 2004/108/EU (EMC) Prohlášení o shod EU.: RMD 1017 rev. M Všechny p evodníky tlaku s modelovým ozna ením 3051 EN 61326:2006 EN :2006 Sm rnice 97/23/EU (PED) Modely 3051CA4; 3051CG2, 3, 4, 5; 3051CD2, 3, 4, 5 (také s volitelným p íslušenstvím P9) Tlakové p evodníky 3051HD2, 3, 4, 5; 3051HG2, 3, 4, 5; 3051PD2, 3 a 3051PG2, 3, 4, 5 Certifikát hodnocení system jakosti CE-HOU-DNV Posouzení shody podle modulu H Všechny ostatní p evodníky tlaku s modelovým ozna ením 3051 Posouzení podle ádných technických postup P íslušenství p evodníku: Membránové t sn ní provozní p íruba rozvodné potrubí Posouzení podle ádných technických postup Pr tokom r s modelovým ozna ením 3051 CFx (všechny modely 3051CFx jsou SEP, krom zmín ných v tabulce níže) Certifikát hodnocení systému jakosti CE-41-PED-H1-RMT USA Posouzení shody podle modulu Normy použité p i posuzování: Model/Rozsah PED kategorie Skupina 1 Tekutiny Skupina 2 Tekutiny 3051CFA: 1500# & 2500# Všechna potrubí II SEP 3051CFA: Rozm r sníma e 2 150# 6" až 24" potrubí I SEP 3051CFA: Rozm r sníma e 2 300# 6" až 24" potrubí II I 3051CFA: Rozm r sníma e 2 600# 6" až 16" potrubí II I 3051CFA: Rozm r sníma e 2 600# 18" až 24" potrubí III II 3051CFA: Rozm r sníma e 3 150# 12" až 44" potrubí II I 3051CFA: Rozm r sníma e 3 150# 46" až 72" potrubí III II 3051CFA: Rozm r sníma e 3 300# 12" až 72" potrubí III II 3051CFA: Rozm r sníma e 3 600# 12" až 48" potrubí III II 3051CFA: Rozm r sníma e 3 600# 60" až 72" potrubí IV III 3051CFP: 150#, 300#, 600# 1-1/2" I SEP 3051CFP: 300# & 600# 1-1/2" II I 3051CFP: 1-1/2" Závitové & Sva ované II I Ev..: 3051_ CE Marking Strana 2 ze _RMD1017M_cze.doc 24

25 Průvodce rychlou instalací Rosemount 3051 Sm rnice 94/9/EU (ATEX) Prohlášení o shod EU.: RMD 1017 rev. M P evodníky tlaku s modelovým ozna ením 3051 s výstupem 4 20mA/Hart Certifikát BAS97ATEX1089X Jiskrová bezpe nost a ochrana záv rem Group II Category 1 GD Ex ia IIC T5 nebo T4, T5 ( 60 C Tokolí +40 C), T4 ( 60 C Tokolí +70 C); Ex td A20 IP66 T80 C Použité harmonizované normy: EN :2006; EN :2007; EN :2006; EN :2004 Certifikát BAS00ATEX3105X Ochrana typu n a ochrana záv rem Group II Category 3 GD Ex na nl IIC T5 ( 40 C Tokolí +70 C); Ex td A22 IP66 T80 C ( 20 C Tokolí +40 C) Použité harmonizované normy: EN :2006; EN :2005; EN :2006; EN :2004 P evodníky tlaku 3051 se sb rnicí Fieldbus/Profibus Certifikát BAS98ATEX1355X Jiskrová bezpe nost a ochrana záv rem Group II Category 1 GD Ex ia IIC T4 ( 60 C Tokolí +60 C); Ex td A20 IP66 T70 C ( 20 C Tokolí +40 C) Použité harmonizované normy: EN :2006; EN :2007; EN :2006; EN :2004 Ev..: 3051_ CE Marking Strana 3 ze _RMD1017M_cze.doc 25

26 Rosemount 3051 Průvodce rychlou instalací Prohlášení o shod EU.: RMD 1017 rev. M Certifikát BAS98ATEX3356X Ochrana typu n a ochrana záv rem Group II Category 3 GD Ex nl IIC T5 (Tokolí = 40 C až +70 C); Ex td A22 IP66 T80 C ( 20 C Tokolí +40 C) Použité harmonizované normy: EN :2006; EN :2005; EN :2006; EN :2004 P evodníky tlaku 3051 FISCO Certifikát BAS98ATEX1355X Jiskrová bezpe nost Group II Category 1 G Ex ia IIC T4 ( 60 C Tokolí +60 C); Použité harmonizované normy: EN :2006; EN :2007 P evodníky tlaku 3051 Certifikát KEMA00ATEX2013X Pevný záv r a ochrana záv rem Group II Category 1/2 G Ex d IIC T6 nebo T5, T6 ( 50 C Tokolí +65 C), T5 ( 50 C Tokolí +80 C); Group II Category 1/2 D Ex td A20/A21 IP6X T90 C Použité harmonizované normy: EN :2006; EN :2007; EN :2007; EN :2006; EN :2004 Ev..: 3051_ CE Marking Strana 4 ze _RMD1017M_cze.doc 26

27 Průvodce rychlou instalací Rosemount 3051 Registrovaný orgán PED P evodníky tlaku 3051 Prohlášení o shod EU.: RMD 1017 rev. M Det Norske Veritas (DNV) [Registrovaný orgán íslo: 0575] Veritasveien 1, N-1322 Hovik, Norsko Pr tokom ry 3051CFx Plant Safety Limited [ íslo registrovaného orgánu: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE Velká Británie Registrované orgány ATEX pro vydávání certifikací EU o typových zkouškách KEMA (KEMA) [Registrovaný orgán.: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Nizozemsko Postbank Baseefa. [Registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Registrovaný orgán ATEX pro zajišt ní kvality Baseefa. [Registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Ev..: 3051_ CE Marking Strana 5 ze _RMD1017M_cze.doc 27

28 Rosemount 3051 Průvodce rychlou instalací 28
