1 Úvod do pozemního stavitelství 1/12 - Úvod ZS 2018 Ing. Michal Kraus, Ph.D.

2 Ing. Michal Kraus, Ph.D. Katedra ekonomie a managementu Vysoká škola regionálního rozvoje a Bankovní institut AMBIS (externí spolupráce) www: 38077@mail.bivs.cz info@krausmichal.cz Konzultační hodiny: - Přes e mail kdykoliv - Vždy po předchozí domluvě ( )

3 Cíle předmětu: Předmět je povinně volitelný pro studenty bez předchozího technického vzdělání. Cílem je studentům poskytnout základní informace o stavebních dílech a prvcích a orientaci ve stavebně technické dokumentaci. Výstupy z učení: Základní principy zakreslování stavebních konstrukcí a čtení stavebních výkresů Odbornou terminologii v oblasti pozemního stavitelství Základy stavebního řešení objektů pozemních staveb

4 Osnova 1 SO SO SO SO SO SO P: Úvod, stavební legislativa, projektová dokumentace C: Specifikace zadání, výběr stavby pro zpracování semestrální práce, základy zakreslování P: Stavebně technické výkresy C: Zásady zakreslování P: Úvod do stanovení zastavěné plochy a obestavěného prostoru budov, stavební díly C: Zobrazování stavebních prvků a konstrukcí; konzultace SP P: Svislé konstrukce C: Výpočty základních výměr stavby - zastavěná plocha, obestavěný prostor; konzultace SP P: Vodorovné konstrukce C: Test - zakreslení učebny; konzultace SP P: Konstrukční systémy a prvky pozemních staveb C: Výkresy stropních konstrukcí; konzultace SP

5 Osnova 7 SO SO SO SO SO SO P: Předsazené konstrukce C: Výkresy předsazených konstrukcí; konzultace SP P: Schodiště a šikmé rampy C: Výkresy schodišť; konzultace SP P: Základy a spodní stavba C: Výkresy základů; konzultace SP P: Zastřešení budov C: Výkresy střech; konzultace SP P: Kompletační prvky a konstrukce C: Výkresy střech; konzultace SP P: Kompletační prvky a konstrukce - dokončení C: Opakování; kompletace SP

6 Povinná literatura Pašek, J.: Sylaby k přednáškám předmětu. Každoročně aktualizováno Michálek, J. a kol.:. Praha, BIVŠ, ISBN Pašek, J.: Výukový text Stavitelství, část. Studijní opora BIVŠ, Hájek, P. a kol.: Konstrukce pozemních staveb 10. Praha: ČVUT, ISBN Novotný, J.: Cvičení z pozemního stavitelství pro 1. a 2. ročník Konstrukční cvičení

7 Doporučená literatura Michálek, J. a kol.: Pozemní stavitelství v kresbách. Praha, Sobotáles, ISBN Vyhláška MPO Vyhláška č. 499/2006 Sb., o dokumentaci staveb, ve znění vyhlášky č. 405/2017 Sb. MPO, Zákon ČR č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), ve změně zákona č. 169/2018 Sb. Toman, J.: Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství. Montanex, 1995, ISBN

8 ČSN České technické normy ČSN EN ISO Typy čar a jejich použití SN Technické písmo ČSN Technické výkresy Kótování Základní ustanovení ČSN Výkresy ve stavebnictví Označování stavebních hmot v řezech ČSN Výkresy ve stavebnictví Vytyčovací výkresy staveb ČSN Výkresy pozemních staveb Kreslení výkresů stavební části ČSN Výkresy stavebních konstrukcí Výkresy betonových konstrukcí ČSN EN ISO 4172 ( ) Technické výkresy Výkresy pozemních staveb Výkresy sestav dílců a další

9 Další poklady a literatura a další

10

11 Hodnocení Podmínky k udělení klasifikovaného zápočtu: Klasifikovaný zápočet bude udělen za: Za semestrální práci zpracovanou v požadovaném rozsahu, správnosti a včasně odevzdanou, včetně případných penalizačních úkolů při opožděném odevzdání. Zodpovězení otázek v písemném zápočtovém testu s nejméně 60 % správností; test bude zaměřen na znalosti látky probírané ve výuce. Semestrální práce: Povinné je zpracování semestrální práce, odevzdané nejpozději v prvním týdnu zkouškového období semestru. Případné pozdější odevzdání semestrální práce, bez doložení objektivních důvodů opoždění, bude penalizováno zadáním rozšiřujících úkolů semestrální práce. Semestrální práce bude sestávat z 5 dílčích úkolů.

12 Semestrální práce SEMESTRÁLNÍ PROJEKT RÝSOVANÝ RUKOU! (bez pravítka) Kancelářský papír, pauzák Velikost (formát) A4 A3 Tužka, tenký černý fix Každý výkres bude označen popisovým polem (razítkem)

13 Zadaní semestrální práce Úkol č. 1 Přehled typů a druhů čar a jejich použití Překreslení tabulky s přehledem typů, tlouštěk a druhů čar na formát A4 Úkol č. 2 Nakreslení jednoduchého tělesa např. židle na stole Axonometrie Půdorysný řez (v úrovni nohou židle) Svislý řez Půdorys (pohled shora) Bokorys (pohled)

14 Zadaní semestrální práce Úkol č. 3 Zjednodušené zakreslení místnosti domu/bytu Fotodokumentace interiéru místnosti domu/bytu Půdorys místnosti domu/bytu Příčný řez s místnosti domu/bytu Podélný řez s místnosti domu/bytu

15 Zadaní semestrální práce Úkol č. 4 Vyhledání vhodné stavby pro další práci Projektová dokumentace rodinného domu (drobné stavby) Dům se dvěma nadzemními podlažími (se schodištěm) Předložit ke schválení (po schválení pokračovat úkolem č. 5)

16 Zadaní semestrální práce Úkol č. 5 Projektová dokumentace rodinného domu/drobné stavby Stavební půdorys jednoho podlaží Svislý řez Technický pohled Výpočet zastavěné plochy, podlahové plochy a obestavěného prostoru

17 Úvod Stavitelství značí umění stavitelské nebo vědu či nauku stavitelskou. Stavitelství se často zaměňuje se slovem architektura, ačkoli stavitelství se týká převážně konstrukcí, kdežto architektura se zabývá převážně formou. Stavebnictví je odvětví materiální výroby, jehož předmětem jsou průzkumové, projektové a stavební práce, dále pak rekonstrukce a údržba staveb a konečným výsledkem jsou hotové stavby. Architektura je v užším smyslu stavitelské umění vytvářející díla, která svým tvarem prostorem aj. odpovídají praktickému účelu i ideovým dobovým požadavkům, popř. i jednotlivá stavba jevící architektonický záměr. V nejširším současném pojetí zahrnuje architektura také utváření celého životního prostředí uměleckými prostředky v návaznosti na dostupné vědecké poznatky.

18 Úvod Stavba je produkt stavební činnosti, a to i nedokončený (ve stavu rozestavěnosti, kdy v případě pozemní stavby je zřetelný obrys a dispozice prvního nadzemního podlaží), nepovolený nebo nezkolaudovaný; v případě pozemní stavby může znamenat i více než jedna budova, nebo naopak část jedné budovy. Stavba může mít trvalý nebo dočasný charakter. Stavba je stavební činnost, tj. aktivita směřující k vytvoření produktu samotné stavby.

19 Úvod Stavební objekt je prostorově ucelená nebo technicky samostatná účelově určená část stavby. Nejběžnější formou stavebního objektu je budova, most nebo silnice. Budova je soubor stavebních konstrukcí vytvářejících prostorový útvar. Stavební konstrukcí musí splňovat požadovanou funkci.

20 Úvod Pozemní stavby lze definovat jako stavby, jejichž větší část je umístěna na zemském povrchu. Pozemní stavby zahrnují stavby pro bydlení, občanské stavby (stavby pro zdravotní péči, školské stavby, sportovní stavby, stavby pro kultury, služby a obchod, stavby pro dopravu, administrativní stavby, ), průmyslové (výrobní haly, dílny, sklady,...) a zemědělské stavby (stáje, seníky, skleníky, ). Inženýrské stavby zahrnují stavby dopravní, vodohospodářské, stavby v energetice, podzemní stavby a stavby speciální

21 Úvod Vzhledem k omezené fyzické a morální životnosti staveb je kromě realizace výrobních a nevýrobních objektů dalším úkolem také údržba, modernizace a rekonstrukce staveb: Údržba snižuje míru degradace konstrukčních prvků, většinou zahrnuje obnovu ochranných povlakových úprav povrchů. Modernizace představuje zvýšení užitné hodnoty stavby nebo její části, aniž by se měnil účel. Cílem je zlepšení užitného standardu. Rekonstrukce je uvedení objektu nebo jeho části do původního stavu s maximálním důrazem na zachování původního vzhledu a konstrukčního řešení.

22 Úvod Základní požadavky na pozemní stavby: Architektonické požadavky Urbanistické požadavky Provozní požadavky: Estetické požadavky Obecné požadavky na bezpečnost a užitnost staveb Odolnost konstrukce vůči vnějším vlivům Požadavky na pohodu a kvalitu vnitřního prostředí Technologické požadavky Ekonomické požadavky Environmentální požadavky

23 Úvod Stavební konstrukce jsou jsou sestaveny ze stavebních prvků, tvoří stavební část budovy. Rozlišují se prvky a konstrukce dlouhodobé životnosti tzv. nosné prvky a konstrukce (základy, svislé nosné prvky, vodorovné nosné prvky, schodiště, nosné konstrukce střech), a prvky krátkodobé životnosti výplňové a kompletační prvky a konstrukce (obvodové pláště, střešní pláště, příčky, podlahy, stropní podhledy, povrchové úpravy, výplně otvorů, atd.).

24 Úvod Podlaží je část budovy vymezená dvěma po době následujícími úrovněmi horního povrchu nosné části stropních konstrukcí. U nejnižšího podlaží založeného na rostlém terénu nebo násypu je vymezující rovinou horní úroveň podkladní vrstvy pod podlahou. Svislá vzdálenost horních povrchů nosné konstrukce stropů se označuje jako konstrukční výška podlaží. Svislá vzdálenost mezi povrchem podlahy a spodní úrovní stropu téhož podlaží definuje světlou výšku podlaží.

25 Úvod Podlaží je část budovy vymezená dvěma po době následujícími úrovněmi horního povrchu nosné části stropních konstrukcí. U nejnižšího podlaží založeného na rostlém terénu nebo násypu je vymezující rovinou horní úroveň podkladní vrstvy pod podlahou. Označení podlaží: I (1.NP) první nadzemní podlaží přízemí 2 (2.NP) druhé nadzemní podlaží nebo také1.patro atd. 01 (l.pp) první podzemní podlaží = suterén 02 (2.PP) druhé podzemní podlaží atd.

26 Úvod Podzemní podlaží úroveň podlahy je níže než 800 mm pod nejvyšší úrovní terénu v pásu širokém 5 m po obvodu domu. Nadzemní podlaží každé, které má úroveň podlahy výše nebo rovno 800 mm pod úrovní přilehlého terénu.) 1.NP je obvykle přiřazena úroveň relativní 0,000 např. : l.pp -3,000 2.NP +3,000

27 Úvod Svislá vzdálenost horních povrchů nosné konstrukce stropů se označuje jako konstrukční výška podlaží. Svislá vzdálenost mezi povrchem podlahy a spodní úrovní stropu téhož podlaží definuje světlou výšku podlaží. Podkroví střešní prostor nebo jeho část stavebně vymezený střešní konstrukcí a dalšími konstrukcemi určená k účelovému využití (byt, ateliér). Půda vnitřní prostor vymezený střešní konstrukcí a dalšími konstrukcemi, stavebně nevyužitý prostor.

28 Úvod Obytná místnost je určena k trvalému pobytu osob a má min podlahovou plochu 8 m 2, nebo 16 m 2 pokud tvoří byt jediná místnost. Příslušenství bytu jsou součásti bytu sloužící pro zajištění osobní hygieny, vaření, komunikace atd.

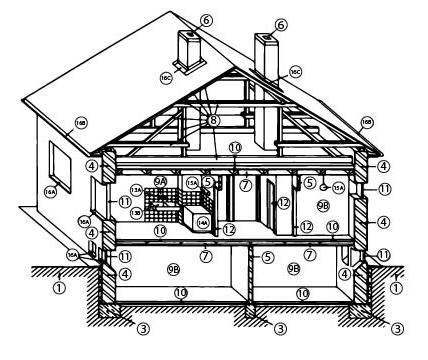

29 Úvod Hlavní konstrukční části budov Základy jsou nejspodnější nosné konstrukce stavby, přenášející všechna zatížení z nosných konstrukcí na základovou půdu v základové spáře. Bezpečnost a stabilita každé stavby závisí na správně vybudovaných základech. Druhy základů: plošné, hlubinné. Svislé konstrukce (stěny - zdi, pilíře, sloupy) oddělují nám vnější prostor od vnitřního prostoru a vnitřní prostor rozdělují na jednotlivé místnosti. Rozdělují se na : Nosné jejich úkolem je přenášení vlastní hmotnosti, zatížení od stropů, schodišť a zastřešení do základů a zajištění ochrany proti chladu, teplu, hluku, ohni a vlivům povětrnosti. Nenosné všechny stěny (zdi), které kromě vlastní hmotnosti nepřenášejí žádné zatížení

30 Úvod Hlavní konstrukční části budov Vodorovné konstrukce - stropy, rozdělují budovu po výšce na jednotlivá podlaží a zajišťují tuhost a stabilitu budov. Převislé konstrukce balkony, arkýře, římsy. Jsou uloženy jedním koncem v nosném zdivu nebo jsou spojeny se stropem či ztužujícími pásy Schodiště a rampy slouží ke spojení jednotlivých podlaží budovy, ke spojení dvou různých výškových úrovní. Mají zajišťovat pohodlný a bezpečný výstup a sestup. Schodiště má být snadno přístupné, dostatečně široké, dobře osvětlené a větratelné, má odolávat opotřebení. Rampy šikmé spojení různých výškových úrovní, plynule vyrovnávající výškové rozdíly Povrch ramp má odpovídat jejich provozu a umístění.

31 Úvod Hlavní konstrukční části budov Konstrukce zastřešení střecha, je konstrukce umístěná nad nejvyšším podlažím stavebního objektu, chrání objekt před účinky povětrnostních vlivů a tepelně ho izoluje, tvoří estetické ukončení stavebního objektu. Skládá se z nosné střešní konstrukce a ze střešního pláště.

32 Úvod Legislativa Zákon č č.183/2006 Sb., o územním plánování a stavební řádu (tzv. Stavební zákon) v aktuálním znění. Související prováděcí vyhlášky (v aktuálním znění): č. 498/2006 Sb., o autorizovaných inspektorech č. 499/2006 Sb., o dokumentaci staveb č. 500/2006 Sb., územně analytických podkladech, územně plánovací dokumentaci a o způsobu evidence územně plánovací činnosti č. 501/2006 Sb., o obecných požadavcích na využívání území č. 268/2009 Sb., o technických požadavcích na stavby č. 78/2013 Sb., o energetické náročnosti budov

33 Děkuji za pozornost Ing. Michal Kraus, Ph.D.
