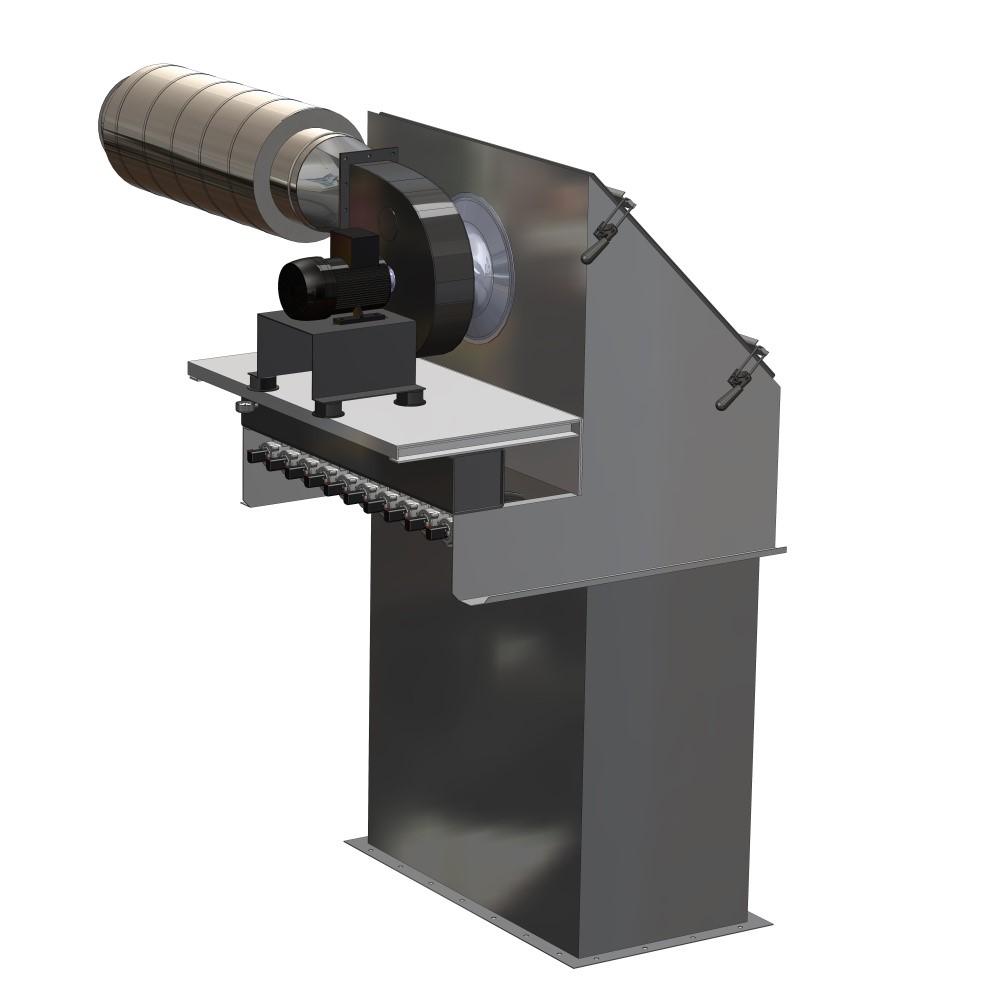

1 TECHNICKÝ LIST FILTRAČNÍ ZAŘÍZENÍ PRO ODVZDUŠNĚNÍ SIL Odsávací výkon: 1200 m 3 /h Typ filtračního zařízení : FGI - CARM V 10/1/1/10; G01 Katalogové číslo: FGI_V1_001 gidly@gidly.cz tel: web: IČ: DIČ: CZ

2 TECHNICKÝ LIST Technické parametry Objednací číslo: Typ filtru: Popis filtru: FGI_V1_001 FGI - CARM V 10/1/1/10; G01 Stacionární tkaninové filtrační zařízení s automatickou regenerací filtračního média protiproudem tlakového vzduchu. Měrná hmotnost filtračního média 600 g/m2. Životnost filtračního média provozních hodin. Filtrační zařízení je určené pro aplikace odsávání při plnění zásobníku, odprášení sil při plnění pneudopravou, odprášení přesypů pásových dopravníků. ÚDAJE O FILTRACI Filtrační plocha: 10 m 2 Tvar filtračních elementů: oválné filtrační elementy Počet filtračních elementů: 10 ks Filtrační plocha jednoho elementu: 1 m 2 Filtrační médium: mikroporézní polyester Plošná hmotnost filtračního média: 600 g/m 2 Teplotní odolnost filtračního média: do 150 C Zatížení filtrační plochy: 2 m/min Životnost filtračního materiálu: provozních hodin Účinnost filtrace: 99,8 % Zbytkový úlet za filtrem: 1-3 mg/nm 3 Tlaková ztráta počáteční / maximál.: [Pa] ÚDAJE O VENTILÁTORU Odsávací výkon (provozní bod): 1200 m 3 /h Dopravní tlak ventilátoru: Příkon elektromotoru: Otáčky ventilátoru: Hluk ventilátoru v akustickém boxu: 2300 Pa 0,75 kw 2855 ot/min 75 db(a) 2 m od zdroje ÚDAJE O VYNÁŠENÍ ODPADU Sběrná nádoba: -- Vynášení mechanismy: -- Příkon vynášecích mechanismů: -- ÚDAJE O SPOTŘEBÁCH Spotřeba tlakového vzduchu: Tlak tlakového vzduchu: Rosný bod tlakového vzduchu: 4 Nm3/h Nm 3 /hod 4 bar +2 C uvnitř, -40 C vně Příkon vyhřívání výsypky -- Spotřeba elektrické energie celkem: 0,8 kw 400V 50 Hz ÚDAJE O ROZMĚRECH Šířka / hloubka / výška filtru Hmotnost filtračního zařízení: Zatížení na přírubu: 625 / 1100 / 2048 [mm] 441 kg 441 kg Sběrná nádoba: -- ÚDAJE O PROSTŘEDÍ Prostředí umístění filtru: Prostředí na špinavé straně filtru: Prostředí na čisté straně filtru: Provedení dle ATEX: bez nebezpečí výbuchu bez nebezpečí výbuchu bez nebezpečí výbuchu NE ÚDAJE OD VÝROBCE Výrobce: Materiálové provedení / povrchová úprava: Dokumentace součástí filtru: CIPRES FILTR BRNO s.r.o / kombinace Zn. profilů a RAL dle volby dokumentace o zabudování gidly@gidly.cz tel: web: IČ: DIČ: CZ

3 Filtrační zařízení FGI - CARM V 10/1/1/10; G01 TECHNICKÝ LIST Popis filtračního zařízení pro odvzdušnění sil Filtrační zařízení FGI - CARM V 10/1/1/10; G01 je filtrační jednotka vybavená automatickou regenerací filtračního média z netkané textilie pomocí protiproudu tlakového vzduchu. Ze zkušeností z jednotlivých aplikací s použitím filtračních zařízení pro odvzdušnění sil dosahuje životnost filtračního média více než provozních hodin, bez nutnosti jakéhokoliv manuálního dočišťování. Filtrační médiem jsou ploché, hladké rukávce z netkané textilie o plošné hmotnosti 600 g/m2. Filtrační médium neobsahuje záhyby, ve kterých by docházelo k usazování prachu a je velmi mechanicky odolné proti protržení či prodření. Hodnota zbytkového úletu prachových částic na výduchu je v rozmezí 1-3 mg/m3. Odsávací ventilátor je na výstupu vybaven kruhovým tlumičem hluku tak, aby byla snížena hluková zátěž od filtračního zařízení. Výsyp odprašků je veden zpět do cesty materiálu. Specifikace odvzdušnění sil Filtrační zařízení typu CARM V je určeno pro odvzdušnění při plnění sil s umístěním filtračního zařízení na stropu sila. Odprašky zachycené filtračním zařízením padají z filtru přímo do prostoru sila. Druhou nejčastější skupinou použití filtru je odprášení přesypů pásových dopravníků s umístění filtračního zařízení přímo na krytu přesypu. Filtr CARM V udržuje přesyp dopravníků v mírném podtlaku, čím zamezuje číření prachu do okolního prostředí. Odprašky z filtru padají zpět do cesty dopravy materiálu. Filtrační zařízení CARM V není vybaveno výsypkou odprašků. Odprašky zachycené filtračním zařazením jsou vždy vraceny zpět do prostoru, odkud byly odsáty. Filtrační zařízení typu CARM V jsou sestaveny v modulárních řadách, které umožnují dodat filtrační zařízení pro odsávací výkon od m3/h do m3/h. Výkon filtračního zařízení stanovujeme dle aplikace, pro kterou má být filtrační zařízení používáno. Velikosti filtračních zařízení se liší dle velikosti odvzdušňovaných sil, dle výkonu a souběhu pneumatických doprav materiálu či dle velikosti a rychlosti pásových dopravníků. Odsávací výkon filtru zabezpečuje radiální odsávací ventilátor, umístěný na čisté straně filtru v případě podtlakového filtru. u přetlakových filtrů odsávací ventilátor instalován není. Označení filtru: FGI - CARM V 10/1/1/10; G01 - Označení katalogu GIDLY - Označení typu filtračního zařízení výrobce - Označení počtu filtračních tašek v jedné řadě - Označení počtu řad filtračních tašek vedle sebe - Označení počtu řad filtračních tašek nad sebou - Označení filtrační plochy jednoho filtračního elementu - Označení polohy filtru (H - horizontální, V - vertikální) - Označení typu použitého ventilátoru Označení katalogu GIDLY FGI filtrační zařízení Označení typu filtračního zařízení výrobce Jedná se typové označení filtračního zařízení výrobce CIPRES FILTR BRNO s.r.o. Označení počtu filtračních tašek v jedné řadě Určuje, kolik kusů filtračních tašek vedle sebe umístěných je umístěno v jedné filtrační sekci. Uvedené filtrační zařízení obsahuje: 10 kusů filtračních tašek v jedné řadě Označení počtu řad filtračních tašek vedle sebe Určuje, kolik kusů filtračních sekcí vedle sebe obsahuje dané filtrační zařízení. Uvedené filtrační zařízení obsahuje: 1 Označení počtu řad filtračních tašek nad sebou Určuje, kolik řad filtračních tašek nad sebou obsahuje dané filtrační zařízení. Uvedené filtrační zařízení obsahuje: 1 Označení filtrační plochy jednoho filtračního elementu Určuje, jakou filtrační plochu má každý z filtračních elementů. Uvedené filtrační zařízení obsahuje: filtrační tašky o ploše 1 m2 na jeden kus gidly@gidly.cz tel: web: IČ: DIČ: CZ

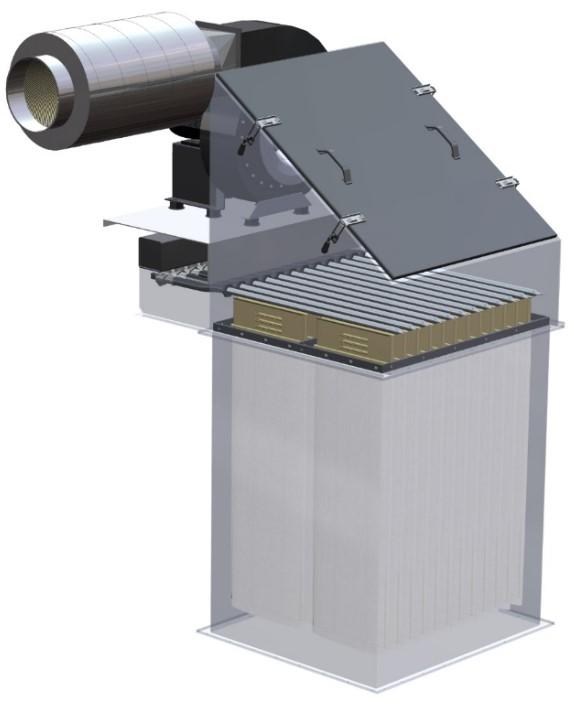

4 Představení konstrukce filtru jedná se pouze o informativní obrázek TECHNICKÝ LIST 1) Kruhový tlumič hluku ventilátoru 2) Odsávací ventilátor 3) Tělo filtračního zařízení 4) Filtrační tašky 5) Ofukové tyče regenerace 6) Řídicí jednotka regenerace 7) Zásobník tlakového vzduchu 8) Ventily regenerace 9) Připojovací příruba Pozn. Vizualizace filtračního zařízení slouží pro vysvětlení konstrukce filtru. Konkrétní výkres filtračního zařízení je možno stáhnout na pod položkou FGI_V1_001. K dispozici je 2D výkres ve formátu DWG a 3D model ve formátu STEP. Představení filtračního média: Jedná se o ploché filtrační elementy filtrační tašky s plošnou hmotností 600 g/m 2, které mají hladký povrch a neobsahují záhyby. Životnost filtračního média je deklarovaná výrobcem technologie a to minimálně provozních hodin. Filtrační taška Těsnící manžeta Rám filtrační tašky gidly@gidly.cz tel: web: IČ: DIČ: CZ

5 PRODUCT DATASHEET DUST FILTER FOR LOCAL EXTRACTION - SILO FILTER Suction power: 1200 m 3 /h Filtration device type: FGI - CARM V 10/1/1/10; G01 Catalogue number: FGI_V1_001 gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

6 PRODUCT DATASHEET Technical specification Order number: Filter type: Filter description FGI_V1_001 FGI - CARM V 10/1/1/10; G01 Stationary fabric dust filter with automatic regeneration of the filter medium, by compressed air contraflow. The specific mass of the filter media is 600 g/m2. The filter medium service life is operating hours. The filtering device is designed for silo deaeration. FILTRATION DATA Filter area: 10 m 2 Shape of filter elements: Number of filter elements: oval-shaped filter elements 10 psc Filter area of one element: 1 m 2 Filter medium: Filter medium area mass: 600 g/m 2 Temperature resistance of the filter medium: Filter area load: Filter medium service life: micro-porous polyester up to 150 C 2 m/min Filtration efficiency: 99.8% operating hours Residual drift past the filter: 1-3 mg/nm 3 Pressure drop, initial/maximum: FAN DATA [Pa] Suction power (at point of operation): 1200 m 3 /h Ventilator pressure: Electric motor power supply: Fan rpm: Fan noise in the acoustic hood: 2300 Pa 0,75 kw 2855 rpm WASTE DISPOSAL DATA Collection container: -- Disposal mechanisms: -- Disposal mechanisms power supply: Compressed air consumption: Compressed air pressure: Compressed air dew point: Discharge chute heater power Electricity consumption Filter width / depth / height Dust filter mass: Anchorage loading: -- CONSUMPTION DATA 75 db(a) 2 m away 4 Nm3/h Nm 3 /hod 4 bar DIMENSION DATA Collection container: -- Filter surroundings: +2 C inside, -40 C outside -- kw 230V 50 Hz 0,8 kw 400V 50 Hz 625 / 1100 / 2048 [mm] 441 kg 441 kg SITUATIONAL DATA Surroundings on the dirty side of the filter: * Surroundings on the clean side of the filter: ATEX compliance: Manufactured by: without risk of explosion without risk of explosion without risk of explosion NO MANUFACTURER DATA Material specification / surface finish: Filter component documentation: CIPRES FILTR BRNO s.r.o / combination of brand profiles and RAL options assembly documentation gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

7 PRODUCT DATASHEET Dust filter FGI - CARM V 10/1/1/10; G01 Description of a silo filters The filter device FGI - CARM V 10/1/1/10; G01 is a filter unit equipped with automatic regeneration of its non-woven fabric filter media by a reverse pulse jet technology. From our experience with individual silo filters, the lifetime of the filter media lasts for more than 10,000 hours without the need of any manual refinement. The filter media are flat smooth fabric sleeves made of non-woven fabric with an antistatic coating and an area mass of 600 grams per square meter. The filter medium does not contain folds where the dust be sedimented and is very mechanically resistant to tearing or scraping. The amount of residual dust particles on the exhaust ranges from 1 to 3 mg/m3. The extraction fan is equipped with a round muffler on the exhaust to lower the noise pollution from the filter system. The filtered solids are dumped back into the material transport route. Paremeters of local dust extraction - silo filters Filter units FGI-CARM V silo filters are designed to be situated at a silo or stack flange. These units filter the air coming out of the silo when its filled with pneumatic conveying or dedust a redler conveyor. The separated dust drops from the filtering unit by a free driftage back into the stack or silo. The filter units are equipped with automatic regeneration of bags by a reverse pulse jet technology. The filter media are flat smooth fabric sleeves made of non-woven filter fabric. These filters can be installed for both nonexplosive and explosive dust. The security system against the pressure wave in the event of an explosion in the container is provided by the safety system of the silo. The filter unit can be installed in design with an auxiliary fan (overpressure) or without one (vacuum design). Overpressure silo deareation system is used at hermetically closed stacks where the overpressure pneuconveying prevents dust particles from excaping outside the filter device. Filters equipped with an auxiliary fan are used at stacks where maintaining a constant vacuum is appropriate. These are mainly stacks where the material is supplied with redler conveyors, but it can be also used on containers with a pneumatic filling system using one or more pneumatic conveyors. Filter designation: FGI - CARM V 10/1/1/10; G01 - GIDLY catalog designation - Designation of the manufacturer's filter type - Designation of the filter bags in a row - Mark the number of rows of filter bags side by sid - Mark the number of rows of filter bags above each other - Designation of filter surface of one filter element - Designation of the type of fan used GIDLY catalogue designation FGI dust filter Manufacturer dust filter designation This is the type designation of a dust filter made by CIPRES FILTER BRNO s.r.o. Designation of the number of sequential filter bags Specifies how many filter bags there are in one filter section. The given dust filter contains: 10 filter bags in a row Designation of the number of adjacent filter bags Specifies how many filter sections side by side there are in the given dust filter. The given dust filter contains: 1 filter section Designation of the number of stacked filter bags Specifies how many rows of filter bags are stacked in the given dust filter. The given dust filter contains: 1 filter section Designation of the filter element filtration area Specifies the filtration area of each of the filter elements. The given dust filter contains: filter bags with an area of 1 m 2 each gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

8 Filter construction design for illustration only PRODUCT DATASHEET 1) Circular fan silencer 2) Suction fan 3) The body of the filter device 4) Filter bags 5) Regeneration rods 6) Regeneration control unit 7) Pressurized air reservoir 8) Regeneration valves 9) Connecting flange Note. Explanatory visualization of the filter apparatus design. The specific engineering drawing of the filter apparatus can be downloaded at under item FGI_V1_001. A 2D blueprint in DWG format and a 3D model in the STEP format are available. Filter medium overview: These are flat filter elements filter bags weighing 600g/m 2, with a smooth surface free of folds and creases. The manufacturerdeclared service life of the filter medium is at least operating hours. Filter bag Sealing cuff Filter bag frame gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

9 FILTRAČNÉ ZARIADENIE PRE ODVZDUŠNENIA SIL Odsávací výkon: 1200 m 3 /h Typ filtračného zariadenia: FGI - CARM V 10/1/1/10; G01 Katalógové číslo: FGI_V1_001 TECHNICKÝ LIST gidly@gidly.cz tel: web: IČ: DIČ: CZ

10 TECHNICKÝ LIST Technické parametre Objednávacie číslo: FGI_V1_001 Typ filtra: Popis filtra: FGI - CARM V 10/1/1/10; G01 Stacionárne tkaninové filtračné zariadenie s automatickou regeneráciou filtračného média protiprúdom tlakového vzduchu. Merná hmotnosť filtračného média 600 g/m2. Životnosť filtračného média prevádzkových hodín. Filtračné zariadenie je určené pre aplikácie odsávania pri plnení zásobníka, odprášenie síl pri plnení pneumatickej dopravy, odprášenie presypov pásových dopravníkov. ÚDAJE O FILTRÁCII Filtračná plocha: 10 m 2 Tvar filtračných elementov: oválne filtračné elementy Počet filtračných elementov: 10 ks Filtračná plocha jedného elementu: 1 m 2 Filtračné médium: mikroporézny polyester Plošná hmotnosť filtračného média: 600 g/m 2 Teplotná odolnosť filtračného média: do 150 C Zaťaženie filtračnej plochy: 2 m/min Životnosť filtračného materiálu: prevádzkových hodín Účinnosť filtrácie: 99,8 % Zvyškový úlet za filtrom: 1-3 mg/nm 3 Tlaková strata počiatočná/maximálna: [Pa] ÚDAJE O VENTILÁTORE Odsávací výkon (prevádzkový bod): 1200 m 3 /h Dopravný tlak ventilátora: 2300 Pa Príkon elektromotora: 0,75 kw Otáčky ventilátora: 2855 ot/min Hluk ventilátora v akustickom boxe: 75 db(a) 2 m od zdroja ÚDAJE O VYNÁŠANÍ ODPADU Zberná nádoba: -- Vynášacie mechanizmy: -- Príkon vynášacích mechanizmov: -- ÚDAJE O SPOTREBÁCH Spotreba tlakového vzduchu: 4 Nm3/h Nm 3 /hod Tlak tlakového vzduchu: 4 bar Rosný bod tlakového vzduchu: +2 C vnútri, -40 C vonku Príkon vyhrievania výsypky: -- kw 230 V 50 Hz Spotreba elektrickej energie celkovo: 0,8 kw 400 V 50 Hz ÚDAJE O ROZMEROCH Šírka / hĺbka / výška filtra 625 / 1100 / 2048 [mm] Hmotnosť filtračného zariadenia: 441 kg Zaťaženie na prírubu: 441 kg Zberná nádoba: -- ÚDAJE O PROSTREDÍ Prostredie umiestnenia filtra: Prostredie na špinavej strane filtra: Prostredie na čistej strane filtra: bez nebezpečenstva výbuchu bez nebezpečenstva výbuchu bez nebezpečenstva výbuchu Vyhotovenie podľa ATEX: Výrobca: NIE ÚDAJE OD VÝROBCU Materiálové vyhotovenie / povrchová úprava: Dokumentácia súčasťou filtra: CIPRES FILTR BRNO s.r.o / kombinácia zn. profilov a RAL podľa voľby dokumentácia o zabudovaní gidly@gidly.cz tel: web: IČ: DIČ: CZ

11 Filtrační zařízení FGI - CARM V 10/1/1/10; G01 TECHNICKÝ LIST Popis filtračného zariadenia pre odvzdušnenie síl Filtračné zariadenie FGI - CARM V 10/1/1/10; G01 je filtračná jednotka vybavená automatickou regeneráciou filtračného média z netkanej textílie pomocou protiprúdu tlakového vzduchu. Zo skúseností z jednotlivých aplikácií s použitím lokálnych filtračných jednotiek pro odsávanie síl, dosahuje životnosť filtračného média viac ako prevádzkových hodín, bez nutnosti akéhokoľvek manuálneho dočisťovania. Filtračným médiom sú ploché, hladké rukávce z netkanej textílie s plošnou hmotnosťou 600 g / m2. Filtračné médium neobsahuje záhyby, v ktorých by dochádzalo k usadzovaniu prachu a je veľmi mechanicky odolné proti pretrhnutiu či predratiu. Hodnota zvyškového úletu prachových častíc na výduchu je v rozmedzí 1-3 mg/m3. Odsávací ventilátor je na výstupe vybavený kruhovým tlmičom hluku tak, aby bola znížená hluková záťaž od filtračného zariadenia. Výsyp prachu je vedený späť do cesty materiálu. Špecifikácie lokálneho odprášenia síl Filtračné zariadenie typu CARM V je určené pre odvzdušnenie pri plnení síl s umiestnením filtračného zariadenia na strope silá. Odprašky zachytené filtračným zariadením padajú z filtra priamo do priestoru sila. Druhou najčastejšou skupinou použitie filtra je odprášenie presypov pásových dopravníkov s umiestnenie filtračného zariadenia priamo na kryte presypoch. Filter CARM V udržuje presyp dopravníkov v miernom podtlaku, čím zamedzuje čírenie prachu do okolitého prostredia. Odprašky z filtra padajú späť do cesty dopravy materiálu. Filtračné zariadenie CARM V nie je vybavené výsypkou prachu. Odprašky zachytené filtračným zaradením sú vždy vrátené späť do priestoru, odkiaľ boli odsaté. Filtračné zariadenie typu CARM V sú zostavené v modulárnych radoch, ktoré umožňujú dodať filtračné zariadenie pre odsávací výkon od m 3 / h do m 3 /h. Výkon filtračného zariadenia stanovujeme podľa aplikácie, pre ktorú má byť filtračné zariadenie používané. Veľkosti filtračných zariadení sa líši podľa veľkosti odvzdušňovaných síl, podľa výkonu a súbehu pneumatických doprav materiálu či podľa veľkosti a rýchlosti pásových dopravníkov. Odsávací výkon filtra zabezpečuje radiálny odsávací ventilátor, umiestnený na čistej strane filtra v prípade podtlakového filtra. u pretlakových filtrov odsávací ventilátor inštalovaný nie je. Označení filtru: FGI - CARM V 10/1/1/10; G01 - Označenie katalógu GIDLY - Označenie typu filtračného zariadenia výrobcu - Označenie počtu filtračných tašiek v jednom rade - Označenie počtu radov filtračných tašiek vedľa seba - Označenie počtu radov filtračných tašiek nad sebou - Označenie filtračnej plochy jedného filtračného elementu - Označenie typu použitého ventilátora Označenie katalógu GIDLY FGI filtračné zariadenie Označenie typu filtračného zariadenia výrobcu Ide o typové označenie filtračného zariadenia výrobcu CIPRES FILTR BRNO s.r.o. Označenie počtu filtračných tašiek v jednom rade Určuje, koľko kusov filtračných tašiek umiestnených vedľa seba je umiestnených v jednej filtračnej sekcii. Uvedené filtračné zariadenie obsahuje: 10 kusov filtračných tašiek v jednom rade Označenie počtu radov filtračných tašiek vedľa seba Určuje, koľko kusov filtračných sekcií vedľa seba obsahuje dané filtračné zariadenie. Uvedené filtračné zariadenie obsahuje: jednu filtračnú sekciu Označenie počtu radov filtračných tašiek nad sebou Určuje, koľko radov filtračných tašiek nad sebou obsahuje dané filtračné zariadenie. Uvedené filtračné zariadenie obsahuje: jednu filtračnú radu Označenie filtračnej plochy jedného filtračného elementu Určuje, akú filtračnú plochu má každý z filtračných elementov. Uvedené filtračné zariadenie obsahuje: filtračné tašky s plochou 1 m2 na jeden kus gidly@gidly.cz tel: web: IČ: DIČ: CZ

12 Predstavenie konštrukcie filtra ide iba o informatívny obrázok TECHNICKÝ LIST 1) Kruhový tlmič hluku ventilátora 2) Odsávací ventilátor 3) Telo filtračného zariadenia 4) Filtračné tašky 5) Tyče regenerácie 6) Riadiaca jednotka regenerácie 7) Zásobník tlakového vzduchu 8) Ventily regenerácie 9) Pripájacia príruba Pozn. Vizualizácia filtračného zariadenia slúži na vysvetlenie konštrukcie filtra. Konkrétny výkres filtračného zariadenia je možné stiahnuť na pod položkou FGI_V1_001. K dispozícii je 2D výkres vo formáte DWG a 3D model vo formáte STEP. Predstavenie filtračného média: Ide o ploché filtračné elementy filtračné tašky s plošnou hmotnosťou 600 g/m 2, ktoré majú hladký povrch a neobsahujú záhyby. Životnosť filtračného média je deklarovaná výrobcom technológie, a to minimálne prevádzkových hodín. Filtračná taška Tesniaca manžeta Rám filtračnej tašky gidly@gidly.cz tel: web: IČ: DIČ: CZ
