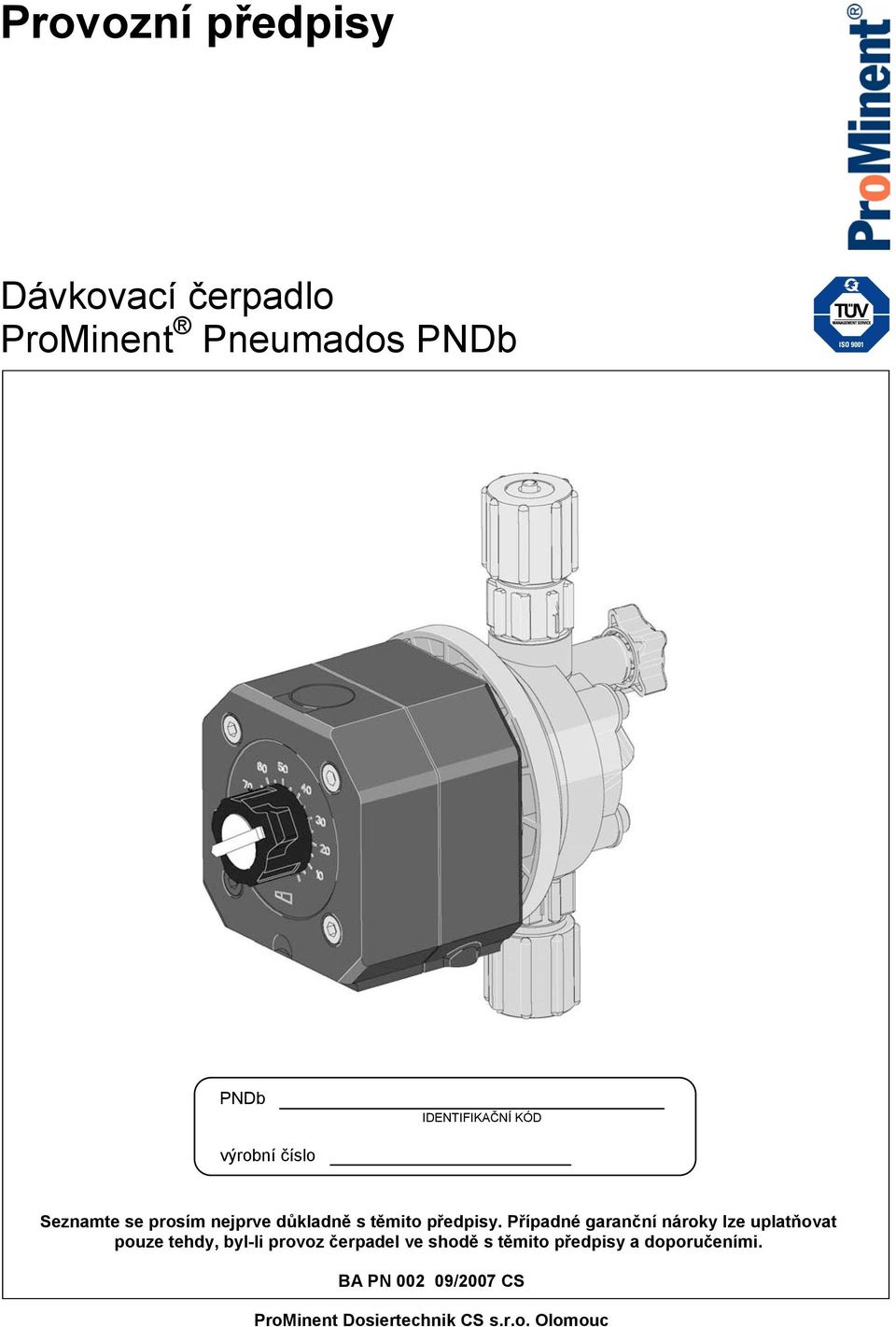

1 Provozní předpisy Dávkovací čerpadlo ProMinent Pneumados PNDb PNDb IDENTIFIKAČNÍ KÓD výrobní číslo Seznamte se prosím nejprve důkladně s těmito předpisy. Případné garanční nároky lze uplatňovat pouze tehdy, byl-li provoz čerpadel ve shodě s těmito předpisy a doporučeními. BA PN /2007 CS ProMinent Dosiertechnik CS s.r.o. Olomouc

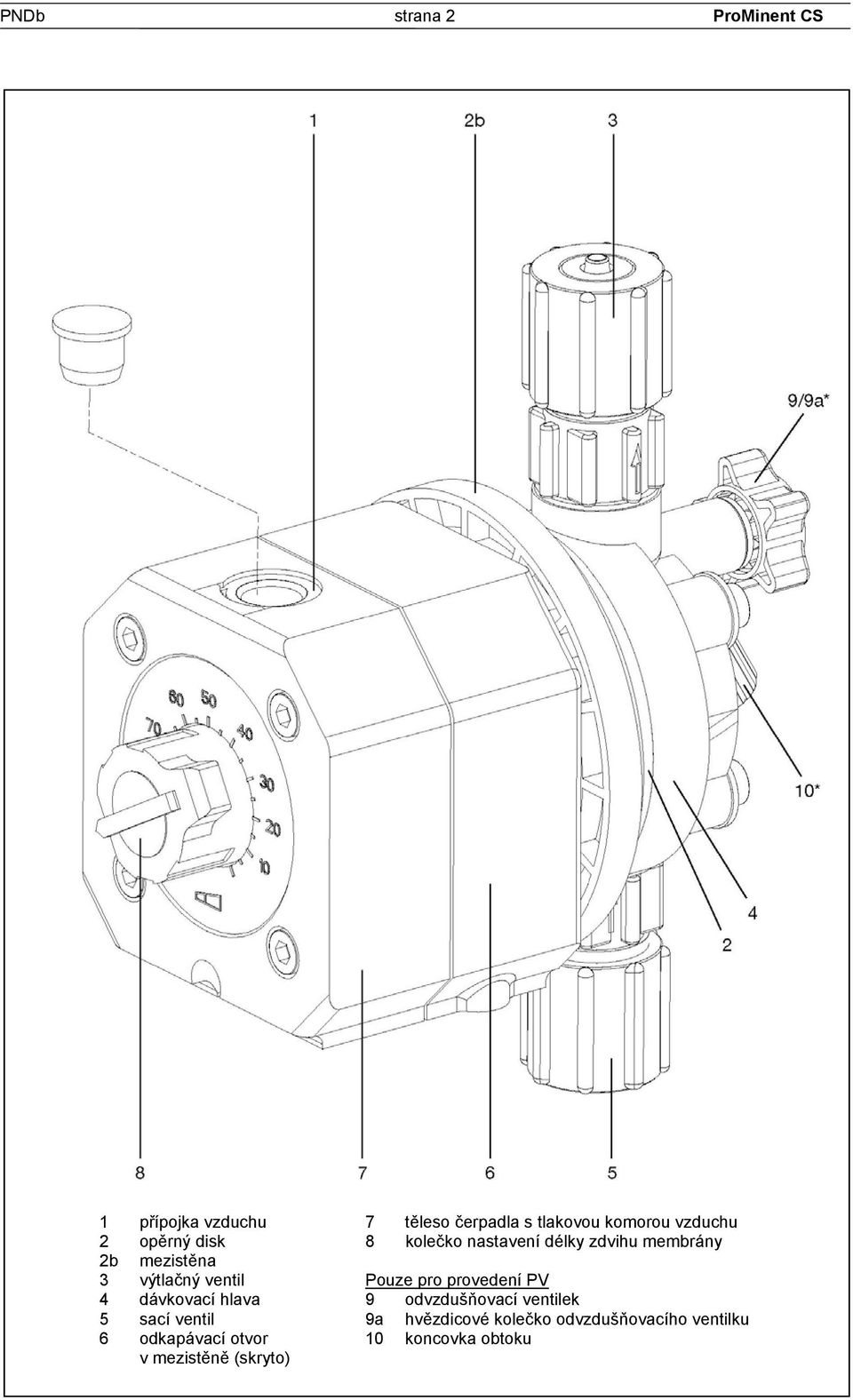

2 PNDb strana 2 ProMinent CS 1 přípojka vzduchu 7 těleso čerpadla s tlakovou komorou vzduchu 2 opěrný disk 8 kolečko nastavení délky zdvihu membrány 2b mezistěna 3 výtlačný ventil Pouze pro provedení PV 4 dávkovací hlava 9 odvzdušňovací ventilek 5 sací ventil 9a hvězdicové kolečko odvzdušňovacího ventilku 6 odkapávací otvor 10 koncovka obtoku v mezistěně (skryto)

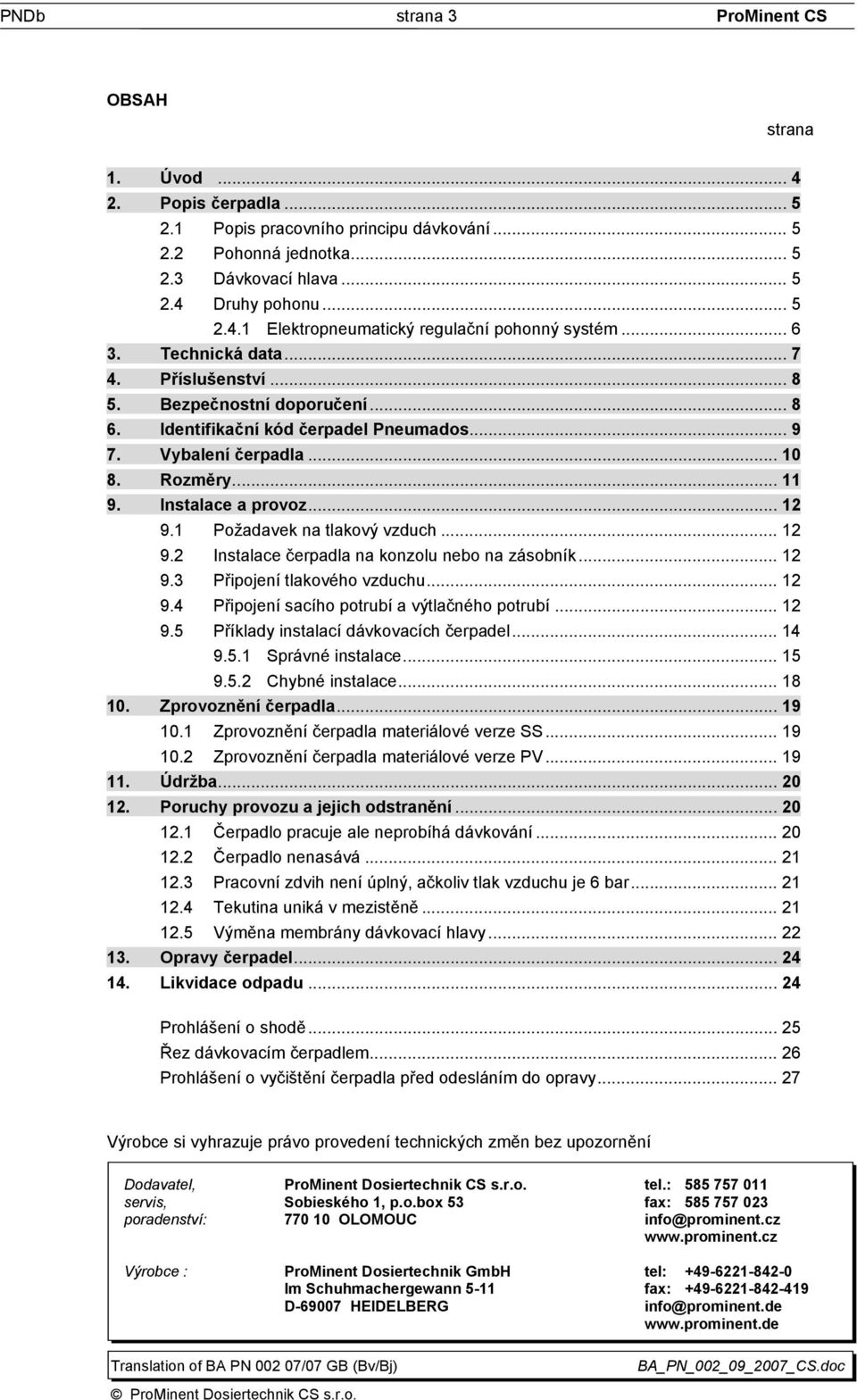

3 PNDb strana 3 ProMinent CS OBSAH strana 1. Úvod Popis čerpadla Popis pracovního principu dávkování Pohonná jednotka Dávkovací hlava Druhy pohonu Elektropneumatický regulační pohonný systém Technická data Příslušenství Bezpečnostní doporučení Identifikační kód čerpadel Pneumados Vybalení čerpadla Rozměry Instalace a provoz Požadavek na tlakový vzduch Instalace čerpadla na konzolu nebo na zásobník Připojení tlakového vzduchu Připojení sacího potrubí a výtlačného potrubí Příklady instalací dávkovacích čerpadel Správné instalace Chybné instalace Zprovoznění čerpadla Zprovoznění čerpadla materiálové verze SS Zprovoznění čerpadla materiálové verze PV Údržba Poruchy provozu a jejich odstranění Čerpadlo pracuje ale neprobíhá dávkování Čerpadlo nenasává Pracovní zdvih není úplný, ačkoliv tlak vzduchu je 6 bar Tekutina uniká v mezistěně Výměna membrány dávkovací hlavy Opravy čerpadel Likvidace odpadu Prohlášení o shodě Řez dávkovacím čerpadlem Prohlášení o vyčištění čerpadla před odesláním do opravy Výrobce si vyhrazuje právo provedení technických změn bez upozornění Dodavatel, ProMinent Dosiertechnik CS s.r.o. tel.: servis, Sobieského 1, p.o.box 53 fax: poradenství: OLOMOUC info@prominent.cz Výrobce : ProMinent Dosiertechnik GmbH tel: Im Schuhmachergewann 5-11 fax: D HEIDELBERG info@prominent.de Translation of BA PN /07 GB (Bv/Bj) BA_PN_002_09_2007_CS.doc ProMinent Dosiertechnik CS s.r.o.

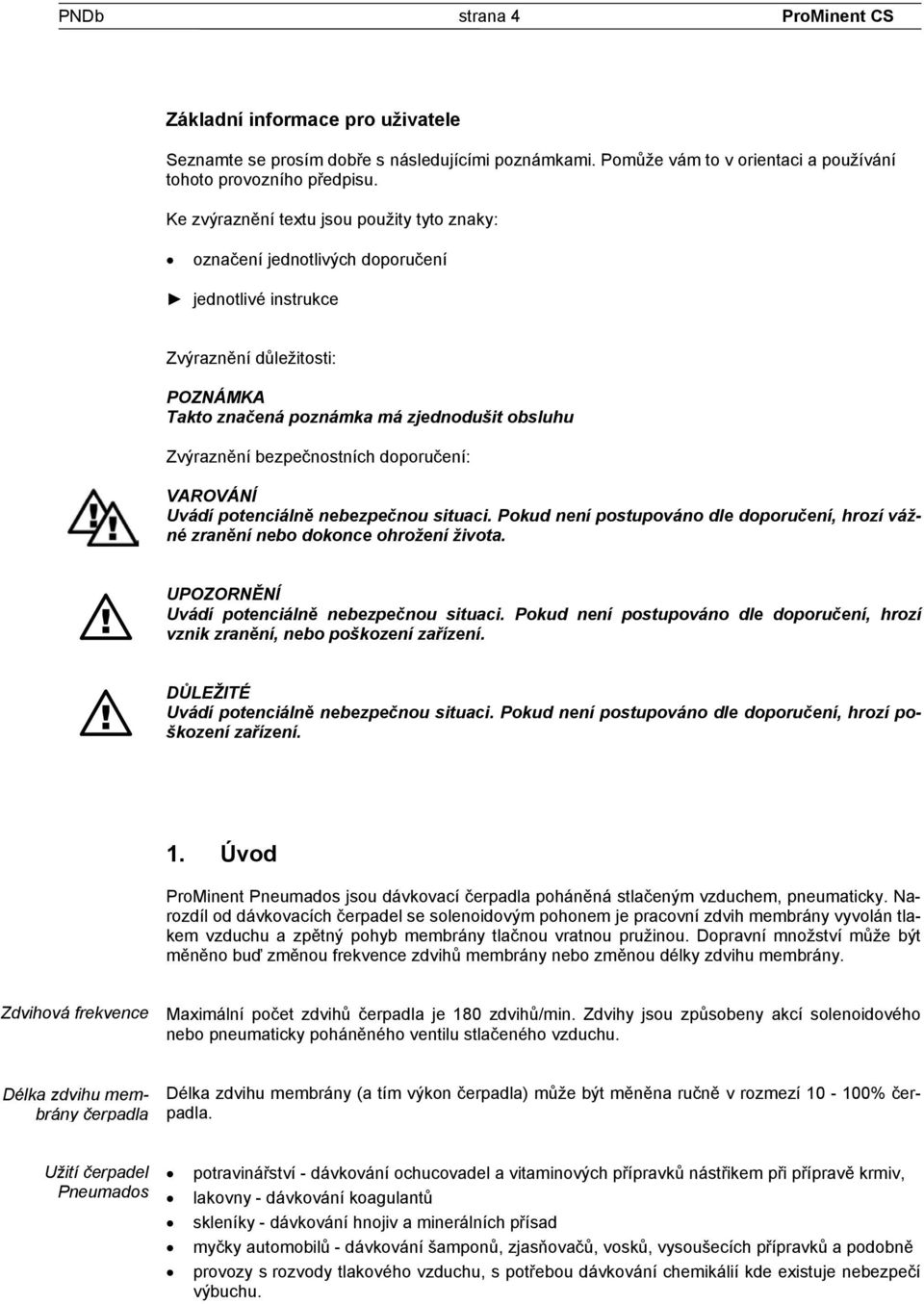

4 PNDb strana 4 ProMinent CS Základní informace pro uživatele Seznamte se prosím dobře s následujícími poznámkami. Pomůže vám to v orientaci a používání tohoto provozního předpisu. Ke zvýraznění textu jsou použity tyto znaky: označení jednotlivých doporučení jednotlivé instrukce Zvýraznění důležitosti: POZNÁMKA Takto značená poznámka má zjednodušit obsluhu Zvýraznění bezpečnostních doporučení: VAROVÁNÍ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí vážné zranění nebo dokonce ohrožení života. UPOZORNĚNÍ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí vznik zranění, nebo poškození zařízení. DŮLEŽITÉ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí poškození zařízení. 1. Úvod ProMinent Pneumados jsou dávkovací čerpadla poháněná stlačeným vzduchem, pneumaticky. Narozdíl od dávkovacích čerpadel se solenoidovým pohonem je pracovní zdvih membrány vyvolán tlakem vzduchu a zpětný pohyb membrány tlačnou vratnou pružinou. Dopravní množství může být měněno buď změnou frekvence zdvihů membrány nebo změnou délky zdvihu membrány. Zdvihová frekvence Maximální počet zdvihů čerpadla je 180 zdvihů/min. Zdvihy jsou způsobeny akcí solenoidového nebo pneumaticky poháněného ventilu stlačeného vzduchu. Délka zdvihu membrány čerpadla Délka zdvihu membrány (a tím výkon čerpadla) může být měněna ručně v rozmezí % čerpadla. Užití čerpadel Pneumados potravinářství - dávkování ochucovadel a vitaminových přípravků nástřikem při přípravě krmiv, lakovny - dávkování koagulantů skleníky - dávkování hnojiv a minerálních přísad myčky automobilů - dávkování šamponů, zjasňovačů, vosků, vysoušecích přípravků a podobně provozy s rozvody tlakového vzduchu, s potřebou dávkování chemikálií kde existuje nebezpečí výbuchu.

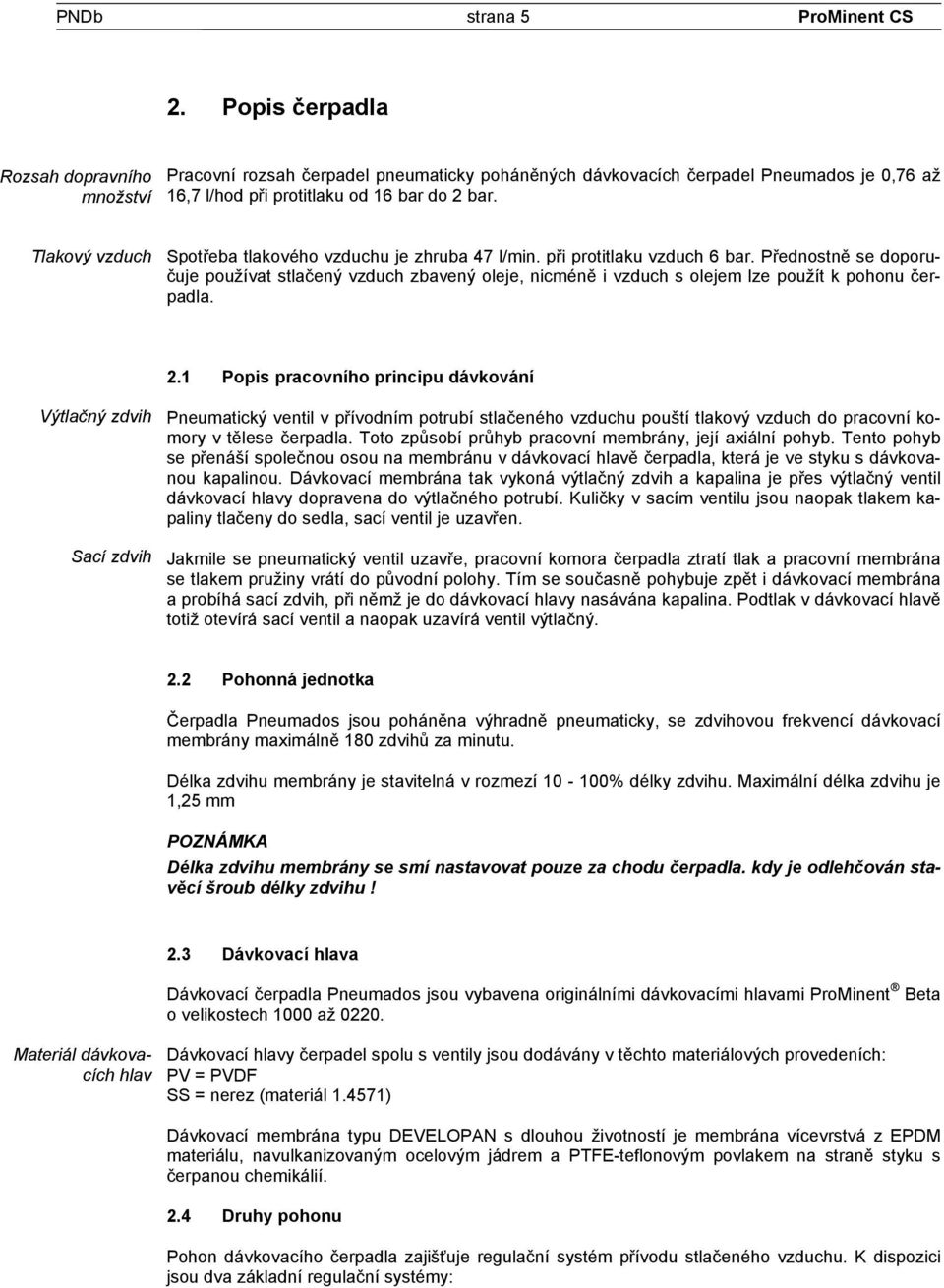

5 PNDb strana 5 ProMinent CS 2. Popis čerpadla Rozsah dopravního množství Pracovní rozsah čerpadel pneumaticky poháněných dávkovacích čerpadel Pneumados je 0,76 až 16,7 l/hod při protitlaku od 16 bar do 2 bar. Tlakový vzduch Spotřeba tlakového vzduchu je zhruba 47 l/min. při protitlaku vzduch 6 bar. Přednostně se doporučuje používat stlačený vzduch zbavený oleje, nicméně i vzduch s olejem lze použít k pohonu čerpadla. 2.1 Popis pracovního principu dávkování Výtlačný zdvih Sací zdvih Pneumatický ventil v přívodním potrubí stlačeného vzduchu pouští tlakový vzduch do pracovní komory v tělese čerpadla. Toto způsobí průhyb pracovní membrány, její axiální pohyb. Tento pohyb se přenáší společnou osou na membránu v dávkovací hlavě čerpadla, která je ve styku s dávkovanou kapalinou. Dávkovací membrána tak vykoná výtlačný zdvih a kapalina je přes výtlačný ventil dávkovací hlavy dopravena do výtlačného potrubí. Kuličky v sacím ventilu jsou naopak tlakem kapaliny tlačeny do sedla, sací ventil je uzavřen. Jakmile se pneumatický ventil uzavře, pracovní komora čerpadla ztratí tlak a pracovní membrána se tlakem pružiny vrátí do původní polohy. Tím se současně pohybuje zpět i dávkovací membrána a probíhá sací zdvih, při němž je do dávkovací hlavy nasávána kapalina. Podtlak v dávkovací hlavě totiž otevírá sací ventil a naopak uzavírá ventil výtlačný. 2.2 Pohonná jednotka Čerpadla Pneumados jsou poháněna výhradně pneumaticky, se zdvihovou frekvencí dávkovací membrány maximálně 180 zdvihů za minutu. Délka zdvihu membrány je stavitelná v rozmezí % délky zdvihu. Maximální délka zdvihu je 1,25 mm POZNÁMKA Délka zdvihu membrány se smí nastavovat pouze za chodu čerpadla. kdy je odlehčován stavěcí šroub délky zdvihu! Materiál dávkovacích hlav 2.3 Dávkovací hlava Dávkovací čerpadla Pneumados jsou vybavena originálními dávkovacími hlavami ProMinent Beta o velikostech 1000 až Dávkovací hlavy čerpadel spolu s ventily jsou dodávány v těchto materiálových provedeních: PV = PVDF SS = nerez (materiál ) Dávkovací membrána typu DEVELOPAN s dlouhou životností je membrána vícevrstvá z EPDM materiálu, navulkanizovaným ocelovým jádrem a PTFE-teflonovým povlakem na straně styku s čerpanou chemikálií. 2.4 Druhy pohonu Pohon dávkovacího čerpadla zajišťuje regulační systém přívodu stlačeného vzduchu. K dispozici jsou dva základní regulační systémy:

6 PNDb strana 6 ProMinent CS Elektro-pneumatický regulační pohonný systém Uspořádání hranice dodávky Pneumados elektrický generátor impulsů napájení 24 V stejnosměrný PE 6x4 max. 1 m 6 bar stlačený vzduch pneumatický solenoidový ventil - 3/2-cestný redukční ventil vzduchu čerpadlo Pneumados Liniové schéma hranice dodávky čerpadla Pneumados dávkovací čerpadlo Pneumados PE 6x4 max. 1 m elektrický generátor impulsů pneumatický solenoidový ventil - 3/2-cestný stlačený vzduch redukční ventil vzduchu Generátor elektroimpulzů aktivuje solenoidový ventil v přívodním potrubí stlačeného vzduchu. Pokud solenoidový ventil otevře, tlakový vzduch vnikne do pracovní komory čerpadla a toto vykoná výtlačný zdvih. Při sacím zdvihu čerpadla odchází vzduch ze solenoidového ventilu vyústěním R do atmosféry. Technická data elektro-pneumatického regulačního pohonného systému elektroregulace generátorem impulsů. Zdrojem řídících impulsů může být mikroprocesor nebo taktovací relé. Trvání impulsu musí být zhruba 250 ms, reléový výstup může být nastaven na 0,1 až 1 sekundu, 24 V stejnosm. pneumatický ventil ventil 3/2-cestný, např. typ MHE3-M1H-3/2G-QS-6-K (obj. číslo ) status pneuventilu odlehčen v klidové poloze jmenovitý zdvih > 3,0 mm jmen. průtok vzduchu > 200 l/min přípojky stlač. vzduchu QS-6 (pro hadičku 6x4) tlakový rozsah 6-8 bar napájení 24 V stejnosm. příkon 3,7 W krytí IP 65 spínací čas zap/vyp 8 / 4,5 ms ED < 0,1 s AD < 0,15 s

7 PNDb strana 7 ProMinent CS 3. Technická data velikost čerpadla PNDb POZNÁMKA Vlivem skutečného tlaku vzduchu, délky potrubí tlakového vzduchu i uspořádání regulačního systému se mohou vyskytnou drobné odchylky dopravního množství od tabulkových parametrů! výkon čerpadla při maximálním protitlaku potrubní přípojky ØD x Ød sací výška 3) odpovídající tlak v sání 2) sací výška 1) odpovídající tlak v sání 2) max. povolený tlak v sání bar l/hod ml/zd mm m v. sl. mbar m v. sl. mbar bar ,76 0,07 6 x , ,0 0,09 6 x , ,7 0,16 6 x , , ,8 0,35 8 x , ,3 0,58 8 x , , x , , ,7 1,55 12 x , ) sací výška čerpadla se zvlhčenými ventily, nezahlcená dávkovací hlava, bez nečistot, testováno vodou 2) odpovídající hodnota podtlaku vztaženo k atmosferickému tlaku 3) sací výška se sacím potrubím i dávkovací hlavou zaplněnými kapalinou, měřeno na čisté vodě Dopravní množství čerpadla bylo měřeno a získáno za podmínek přívodu tlakového vzduchu hadičkou o délce 1 m, za použití solenoidového ventilu Festo MHE3-M1H-3/2G-QS-6-K, při nastavené maximální zdvihové frekvenci (180 zdv./min) a nastavení délky zdvihu membrány na100 %, za konstantní teploty vody. filtrovaný stlačený vzduch 6 bar ± 10 %, filtr 40 µm spotřeba vzduchu v 1m potrubí 47 l/min zdvihová frekvence maximálně 180 zdv./min materiály v kontaktu s dávkovanou kapalinou provedení PV provedení SS dávkovací hlava PVDF nerez sací a výtlačný ventil PVDF nerez ventilová sedla PTFE PTFE ventilové kuličky keramika keramika membrána DEVELOPAN s vnější teflonovou (PTFE) vrstvou přesnost při přestavení odchylky od tabulkových parametrů povolená teplota okolí povolená teplota kapaliny vlhkost teplota lepší jako ± 2% při provozování dle doporučení výrobce, minimální protitlak dávkování 1 bar, délka zdvihu %, kapalina s vlastnostmi vody -5% až +15% v závislosti na materiálové verzi dávkovacího čerpadla -10 o C až +50 o C -5 až +50 o C klimatické podmínky < 95 % relativní vlhkosti -10 o C až +50 o C

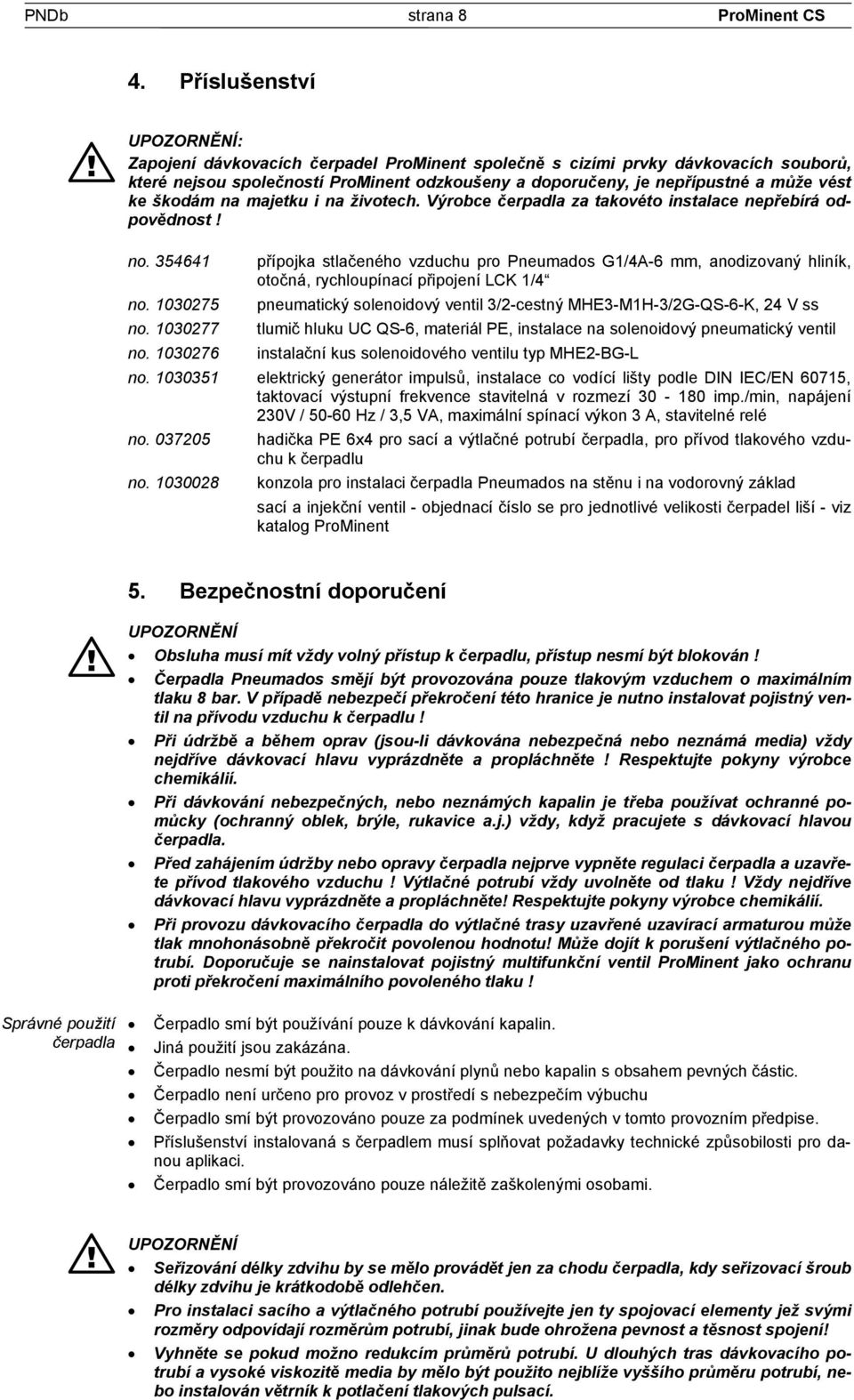

8 PNDb strana 8 ProMinent CS 4. Příslušenství UPOZORNĚNÍ: Zapojení dávkovacích čerpadel ProMinent společně s cizími prvky dávkovacích souborů, které nejsou společností ProMinent odzkoušeny a doporučeny, je nepřípustné a může vést ke škodám na majetku i na životech. Výrobce čerpadla za takovéto instalace nepřebírá odpovědnost! no přípojka stlačeného vzduchu pro Pneumados G1/4A-6 mm, anodizovaný hliník, otočná, rychloupínací připojení LCK 1/4 no pneumatický solenoidový ventil 3/2-cestný MHE3-M1H-3/2G-QS-6-K, 24 V ss no tlumič hluku UC QS-6, materiál PE, instalace na solenoidový pneumatický ventil no instalační kus solenoidového ventilu typ MHE2-BG-L no elektrický generátor impulsů, instalace co vodící lišty podle DIN IEC/EN 60715, taktovací výstupní frekvence stavitelná v rozmezí imp./min, napájení 230V / Hz / 3,5 VA, maximální spínací výkon 3 A, stavitelné relé no hadička PE 6x4 pro sací a výtlačné potrubí čerpadla, pro přívod tlakového vzduchu k čerpadlu no konzola pro instalaci čerpadla Pneumados na stěnu i na vodorovný základ sací a injekční ventil - objednací číslo se pro jednotlivé velikosti čerpadel liší - viz katalog ProMinent Správné použití čerpadla 5. Bezpečnostní doporučení UPOZORNĚNÍ Obsluha musí mít vždy volný přístup k čerpadlu, přístup nesmí být blokován! Čerpadla Pneumados smějí být provozována pouze tlakovým vzduchem o maximálním tlaku 8 bar. V případě nebezpečí překročení této hranice je nutno instalovat pojistný ventil na přívodu vzduchu k čerpadlu! Při údržbě a během oprav (jsou-li dávkována nebezpečná nebo neznámá media) vždy nejdříve dávkovací hlavu vyprázdněte a propláchněte! Respektujte pokyny výrobce chemikálií. Při dávkování nebezpečných, nebo neznámých kapalin je třeba používat ochranné pomůcky (ochranný oblek, brýle, rukavice a.j.) vždy, když pracujete s dávkovací hlavou čerpadla. Před zahájením údržby nebo opravy čerpadla nejprve vypněte regulaci čerpadla a uzavřete přívod tlakového vzduchu! Výtlačné potrubí vždy uvolněte od tlaku! Vždy nejdříve dávkovací hlavu vyprázdněte a propláchněte! Respektujte pokyny výrobce chemikálií. Při provozu dávkovacího čerpadla do výtlačné trasy uzavřené uzavírací armaturou může tlak mnohonásobně překročit povolenou hodnotu! Může dojít k porušení výtlačného potrubí. Doporučuje se nainstalovat pojistný multifunkční ventil ProMinent jako ochranu proti překročení maximálního povoleného tlaku! Čerpadlo smí být používání pouze k dávkování kapalin. Jiná použití jsou zakázána. Čerpadlo nesmí být použito na dávkování plynů nebo kapalin s obsahem pevných částic. Čerpadlo není určeno pro provoz v prostředí s nebezpečím výbuchu Čerpadlo smí být provozováno pouze za podmínek uvedených v tomto provozním předpise. Příslušenství instalovaná s čerpadlem musí splňovat požadavky technické způsobilosti pro danou aplikaci. Čerpadlo smí být provozováno pouze náležitě zaškolenými osobami. UPOZORNĚNÍ Seřizování délky zdvihu by se mělo provádět jen za chodu čerpadla, kdy seřizovací šroub délky zdvihu je krátkodobě odlehčen. Pro instalaci sacího a výtlačného potrubí používejte jen ty spojovací elementy jež svými rozměry odpovídají rozměrům potrubí, jinak bude ohrožena pevnost a těsnost spojení! Vyhněte se pokud možno redukcím průměrů potrubí. U dlouhých tras dávkovacího potrubí a vysoké viskozitě media by mělo být použito nejblíže vyššího průměru potrubí, nebo instalován větrník k potlačení tlakových pulsací.

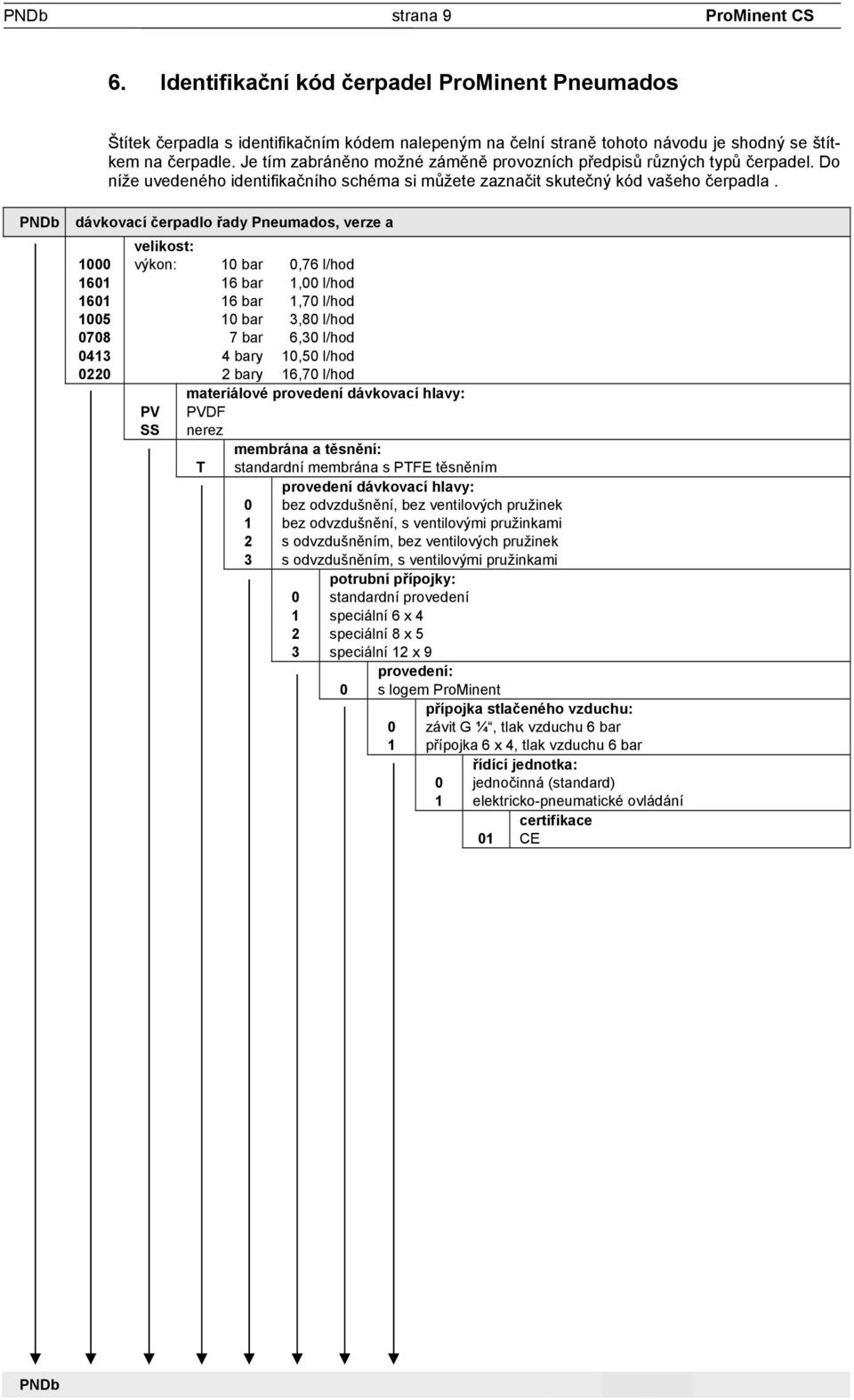

9 PNDb strana 9 ProMinent CS 6. Identifikační kód čerpadel ProMinent Pneumados Štítek čerpadla s identifikačním kódem nalepeným na čelní straně tohoto návodu je shodný se štítkem na čerpadle. Je tím zabráněno možné záměně provozních předpisů různých typů čerpadel. Do níže uvedeného identifikačního schéma si můžete zaznačit skutečný kód vašeho čerpadla. PNDb dávkovací čerpadlo řady Pneumados, verze a velikost: 1000 výkon: 10 bar 0,76 l/hod bar 1,00 l/hod bar 1,70 l/hod bar 3,80 l/hod bar 6,30 l/hod bary 10,50 l/hod bary 16,70 l/hod materiálové provedení dávkovací hlavy: PV PVDF SS nerez membrána a těsnění: T standardní membrána s PTFE těsněním provedení dávkovací hlavy: 0 bez odvzdušnění, bez ventilových pružinek 1 bez odvzdušnění, s ventilovými pružinkami 2 s odvzdušněním, bez ventilových pružinek 3 s odvzdušněním, s ventilovými pružinkami potrubní přípojky: 0 standardní provedení 1 speciální 6 x 4 2 speciální 8 x 5 3 speciální 12 x 9 provedení: 0 s logem ProMinent přípojka stlačeného vzduchu: 0 závit G ¼, tlak vzduchu 6 bar 1 přípojka 6 x 4, tlak vzduchu 6 bar řídící jednotka: 0 jednočinná (standard) 1 elektricko-pneumatické ovládání certifikace 01 CE PNDb

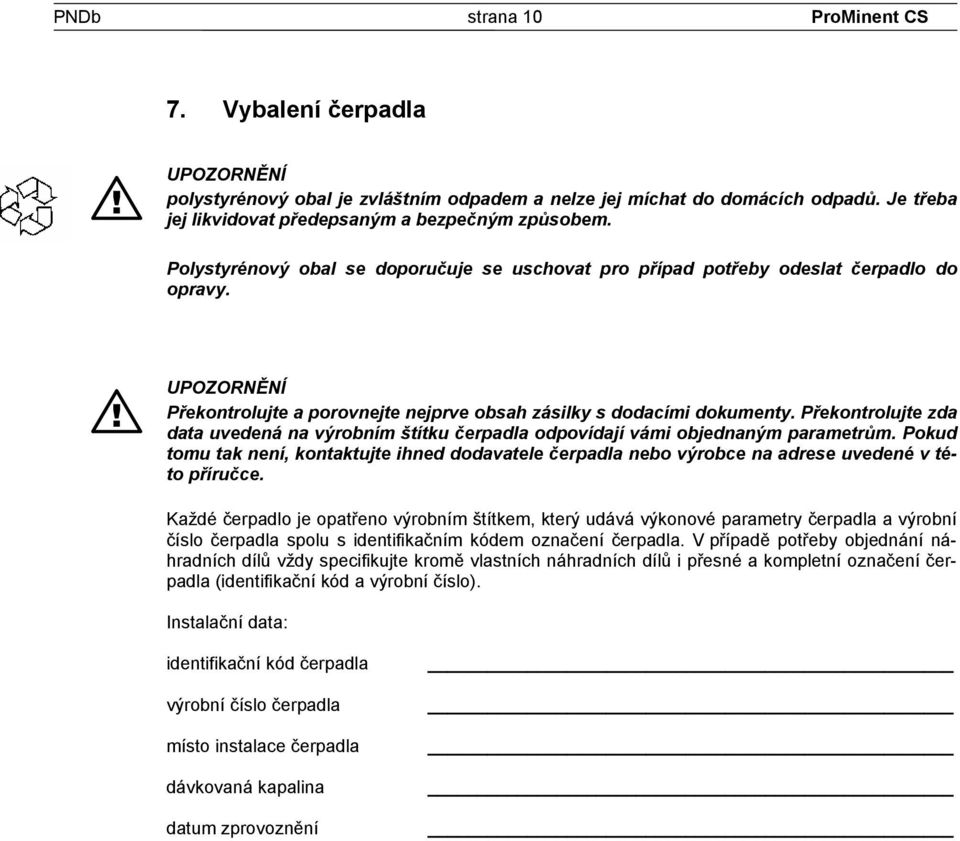

10 PNDb strana 10 ProMinent CS 7. Vybalení čerpadla UPOZORNĚNÍ polystyrénový obal je zvláštním odpadem a nelze jej míchat do domácích odpadů. Je třeba jej likvidovat předepsaným a bezpečným způsobem. Polystyrénový obal se doporučuje se uschovat pro případ potřeby odeslat čerpadlo do opravy. UPOZORNĚNÍ Překontrolujte a porovnejte nejprve obsah zásilky s dodacími dokumenty. Překontrolujte zda data uvedená na výrobním štítku čerpadla odpovídají vámi objednaným parametrům. Pokud tomu tak není, kontaktujte ihned dodavatele čerpadla nebo výrobce na adrese uvedené v této příručce. Každé čerpadlo je opatřeno výrobním štítkem, který udává výkonové parametry čerpadla a výrobní číslo čerpadla spolu s identifikačním kódem označení čerpadla. V případě potřeby objednání náhradních dílů vždy specifikujte kromě vlastních náhradních dílů i přesné a kompletní označení čerpadla (identifikační kód a výrobní číslo). Instalační data: identifikační kód čerpadla výrobní číslo čerpadla místo instalace čerpadla dávkovaná kapalina datum zprovoznění

11 PNDb strana 11 ProMinent CS 8. Rozměry vnitřní závit M5 Tabulka rozměrů čerpadel PNDb v provedení PV (rozměry v mm) typ PNDb A B C D E 6x4 6x4 6x4 8x5 8x5 8x5 12x9 F G Tabulka rozměrů čerpadel PNDb v provedení SS (rozměry v mm) typ PNDb A B C D E 6x5 6x5 6x5 8x7 8x7 8x7 12x10 F G

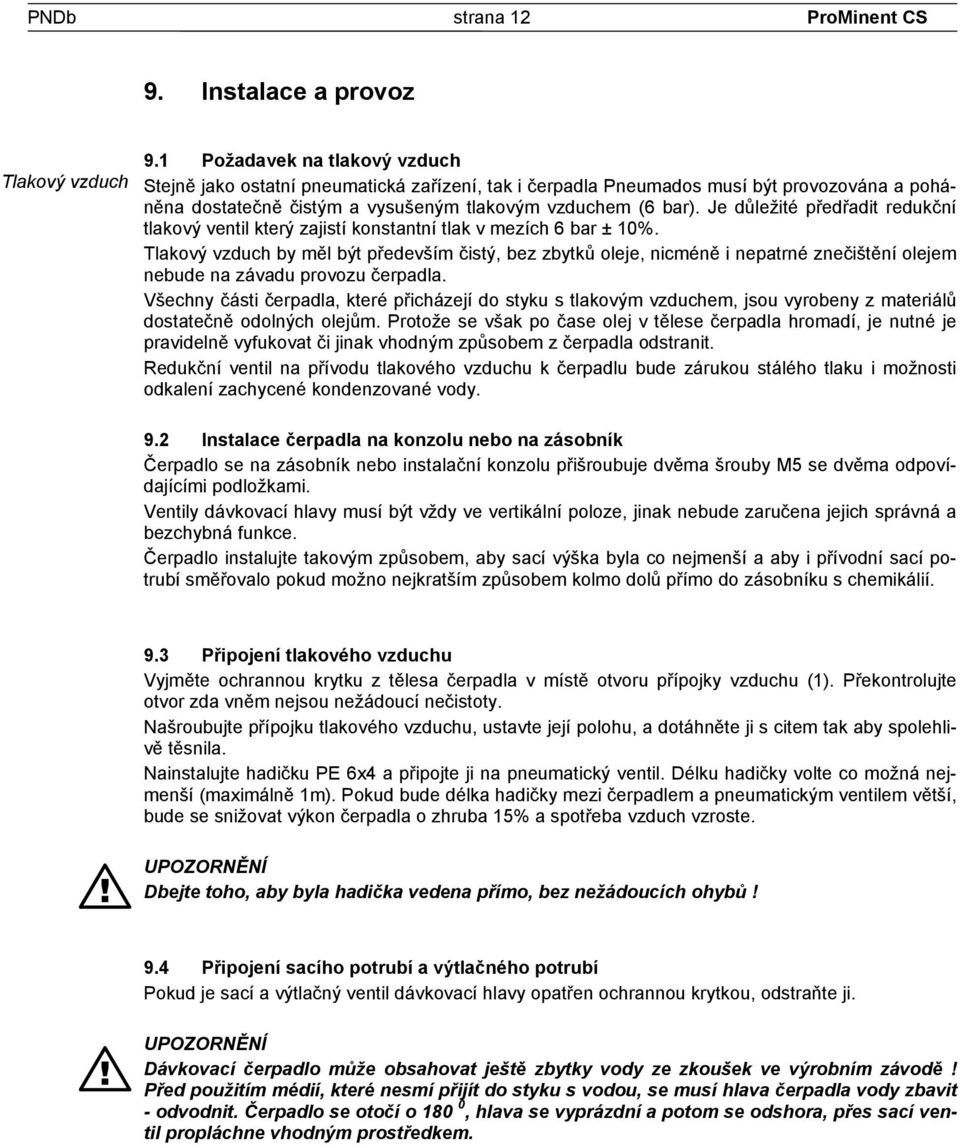

12 PNDb strana 12 ProMinent CS 9. Instalace a provoz Tlakový vzduch 9.1 Požadavek na tlakový vzduch Stejně jako ostatní pneumatická zařízení, tak i čerpadla Pneumados musí být provozována a poháněna dostatečně čistým a vysušeným tlakovým vzduchem (6 bar). Je důležité předřadit redukční tlakový ventil který zajistí konstantní tlak v mezích 6 bar ± 10%. Tlakový vzduch by měl být především čistý, bez zbytků oleje, nicméně i nepatrné znečištění olejem nebude na závadu provozu čerpadla. Všechny části čerpadla, které přicházejí do styku s tlakovým vzduchem, jsou vyrobeny z materiálů dostatečně odolných olejům. Protože se však po čase olej v tělese čerpadla hromadí, je nutné je pravidelně vyfukovat či jinak vhodným způsobem z čerpadla odstranit. Redukční ventil na přívodu tlakového vzduchu k čerpadlu bude zárukou stálého tlaku i možnosti odkalení zachycené kondenzované vody. 9.2 Instalace čerpadla na konzolu nebo na zásobník Čerpadlo se na zásobník nebo instalační konzolu přišroubuje dvěma šrouby M5 se dvěma odpovídajícími podložkami. Ventily dávkovací hlavy musí být vždy ve vertikální poloze, jinak nebude zaručena jejich správná a bezchybná funkce. Čerpadlo instalujte takovým způsobem, aby sací výška byla co nejmenší a aby i přívodní sací potrubí směřovalo pokud možno nejkratším způsobem kolmo dolů přímo do zásobníku s chemikálií. 9.3 Připojení tlakového vzduchu Vyjměte ochrannou krytku z tělesa čerpadla v místě otvoru přípojky vzduchu (1). Překontrolujte otvor zda vněm nejsou nežádoucí nečistoty. Našroubujte přípojku tlakového vzduchu, ustavte její polohu, a dotáhněte ji s citem tak aby spolehlivě těsnila. Nainstalujte hadičku PE 6x4 a připojte ji na pneumatický ventil. Délku hadičky volte co možná nejmenší (maximálně 1m). Pokud bude délka hadičky mezi čerpadlem a pneumatickým ventilem větší, bude se snižovat výkon čerpadla o zhruba 15% a spotřeba vzduch vzroste. UPOZORNĚNÍ Dbejte toho, aby byla hadička vedena přímo, bez nežádoucích ohybů! 9.4 Připojení sacího potrubí a výtlačného potrubí Pokud je sací a výtlačný ventil dávkovací hlavy opatřen ochrannou krytkou, odstraňte ji. UPOZORNĚNÍ Dávkovací čerpadlo může obsahovat ještě zbytky vody ze zkoušek ve výrobním závodě! Před použitím médií, které nesmí přijít do styku s vodou, se musí hlava čerpadla vody zbavit - odvodnit. Čerpadlo se otočí o 180 0, hlava se vyprázdní a potom se odshora, přes sací ventil propláchne vhodným prostředkem.

13 PNDb strana 13 ProMinent CS převlečná matice hadicová koncovka přítlačný kroužek výtlačná hadička kuželový nátrubek ploché těsnění výtlačný ventil dávkovací hlava sací ventil Plastové hadičky Při napojování hadiček na sací a výtlačný ventil postupujte následovně: převlečnou matici a přítlačný kroužek navlékněte na hadičku pravoúhle seříznutý konec hadičky nasaďte na kuželový nátrubek jak daleko jen půjde je-li třeba, lze konce hadiček opatrně rozšířit při vícenásobném nasazování konce hadičky zkraťte hadičku z důvodů spolehlivosti spoje o zhruba 10 mm. Vložte ploché těsnění a matici lehce našroubujte na těleso ventilu. zatáhněte opatrně za hadičku směrem od čerpadla a současně rukou dotáhněte převlečnou matici POZNÁMKA Používejte originální hadičky předepsaného průměru a tloušťky stěny, předepsané těsnící kroužky a spojovací díly. Jinak nelze zaručit pevnost spojení. Vyhněte se pokud možno redukcím průměrů potrubí. U dlouhých tras dávkovacího potrubí a vysoké viskozitě media by mělo být použito nejblíže vyššího průměru potrubí, nebo instalován větrník k potlačení tlakových pulsací.

14 PNDb strana 14 ProMinent CS Nerezová potrubí převlečnou matici a těsnící kroužek navlékněte na nerezovou trubičku asi 10 mm od jejího konce napojení trubičky. trubičku zasaďte do ventilu pokud půjde a převlečnou matici nejdříve dotáhněte volně prsty při první montáži dotáhnout převlečnou matici o 1 a 1/4 otáčky při dalších montážích utáhnout o další 1/4 otáčky Potrubí PE/PTFE napojovaná na nerezové ventily Při napojení hadiček z PE/PTFE na nerezové ventily se nasadí do hadičky z umělé hmoty nerezová koncovka hadička nerezová koncovka no no no nerezová koncovka pro hadičku 6x4 mm nerezová koncovka pro hadičku 8x5 mm nerezová koncovka pro hadičku 12x9 mm Sací potrubí nainstalujte sací ventil volný konec sací trasy zkraťte tak, aby sací ventil visel těsně nade dnem zásobní nádrže při dávkování znečištěných medií nebo medií se sklonem k usazování se volný konec sací strany upraví tak, aby sací ventil visel alespoň 50 mm nade dnem zásobní nádrže UPOZORNĚNÍ Sací potrubí musí být navrženo tak, aby se zabránilo vzniku vzduchových kapes, tedy musí být neustále stoupající směrem k čerpadlu. Pro zakřivení trasy navrhněte plynulé oblouky, nikoliv ostré zlomy potrubí. Obtokové potrubí Výtlačné potrubí Dávkovací hlava v provedení PV vybavena odvzdušňovacím ventilem s obtokem. Připojení hadičky obtoku proveďte následovně: nasaďte hadičku s vnitřním průměrem 4 mm na koncovku obtoku (10), použijte přednostně měkké PVC 6x4 mm PE-hadičku je třeba pojistit proti sesmeknutí např. svorkou volný konec vedení zaústěte do zásobní nádrže proveďte instalaci výtlačného potrubí. pootevřete odvzdušňovací ventilek o jednu otáčku hvězdicového kolečka tak aby mohla část čerpané kapaliny přes obtok odcházet zpět do zásobníku. výtlačnou trasu napojte na výtlačný ventil dávkovací hlavy a injekční ventil v místě dávkování Stanovení sací výšky POZNÁMKA Výška hladiny (h) x hustota (d) maximální sací výška v metrech vodního sloupce! typ PNDb sací výška (m) Příklady instalací dávkovacích čerpadel Označení prvků průtokových schémat 1 Dávkovací čerpadlo 2 Zásobní nádrž 3 Sací kuličkový ventil se sítkem 4 Injekční ventil, opatřený pružinou 5 Protitlaký ventil (montáž na hlavu čerpadla) 6 Protitlaký ventil (montáž do trasy) 7 Tlumič pulsací 8 Solenoidový ventil 9 Vypouštěcí ventil 10 Odvzdušňovací ventil 11 Uzavírací armatura

15 PNDb strana 15 ProMinent CS Správné instalace 1 - standardní instalace 2 - dávkování zplyňujících chemikálií V případě dávkování chemikálií uvolňujících plyny či páry (jako například peroxid vodíku či chlornan sodný) se doporučuje instalovat čerpadlo pod nátokem! 3a - dávkování do atmosférického tlaku při malé dopravní výšce 3b - dávkování do atmosférického tlaku při velké dopravní výšce

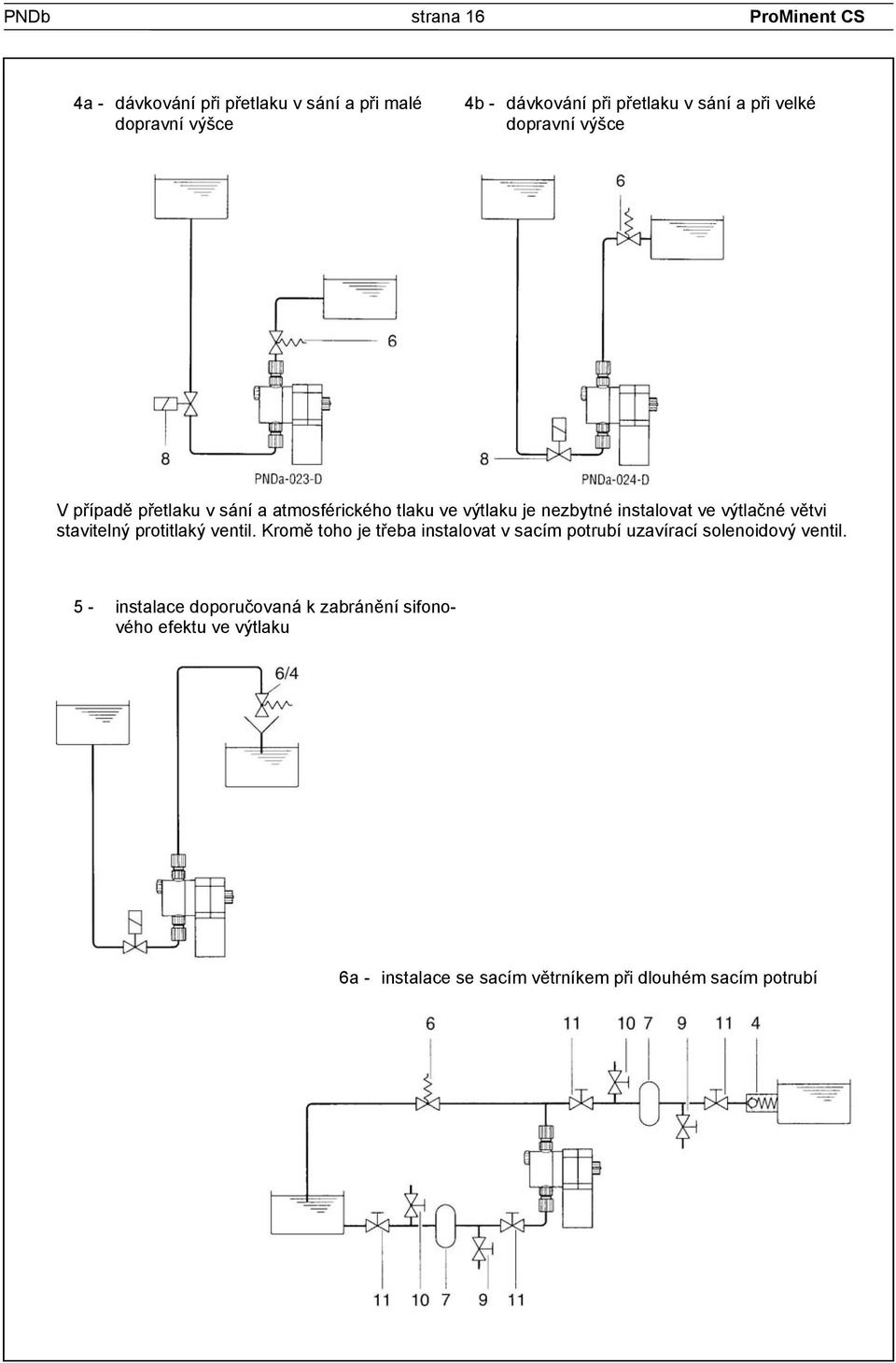

16 PNDb strana 16 ProMinent CS 4a - dávkování při přetlaku v sání a při malé dopravní výšce 4b - dávkování při přetlaku v sání a při velké dopravní výšce V případě přetlaku v sání a atmosférického tlaku ve výtlaku je nezbytné instalovat ve výtlačné větvi stavitelný protitlaký ventil. Kromě toho je třeba instalovat v sacím potrubí uzavírací solenoidový ventil. 5 - instalace doporučovaná k zabránění sifonového efektu ve výtlaku 6a - instalace se sacím větrníkem při dlouhém sacím potrubí

17 PNDb strana 17 ProMinent CS 6b - instalace s tlumičem pulsací ve výtlaku k zabezpečení nepulzujícího průtoku 6c - dávkování do atmosférického tlaku 7 - přetlaková ochrana výtlačného potrubí za dávkovacím čerpadlem 8 - dávkování do vakua

18 PNDb strana 18 ProMinent CS Chybné instalace 9 - velká sací výška 10 - sací potrubí nelze odvzdušnit 11 - vysoký tlak v sání sací potrubí musí být směrem k čerpadlu stále stoupající, nesmí tvořit smyčky ve kterých by se mohly akumulovat vzduchové bubliny které způsobují přerušení dávkování 12 - v potrubí vzniká sifonový efekt 13 - vlivem nevhodné pozice protitlakého ventilu je neúčinný tlumič pulsací pokud je hladina ve výtlaku pod úrovní hladiny v sání, je nutno instalovat protitlaký ventil k vytvoření dostatečného protitlaku

19 PNDb strana 19 ProMinent CS 10. Zprovoznění čerpadla 10.1 Zprovoznění čerpadla materiálové verze SS a TT Dávkovací čerpadlo uveďte do provozu, při 100% ní délce zdvihu a zdvihové frekvenci a dávkovacím potrubí bez protitlaku. Čerpadlo se nechá běžet tak dlouho, až medium zcela zaplní dávkovací hlavu bez vzduchových bublinek. Tento stav je viditelný na mediu v dávkovacím potrubí, nebo na jeho výstupu. Nyní připevněte výtlačné potrubí na injekční ventil Zprovoznění čerpadla materiálové verze PV Spusťte čerpadlo se 100%-ním nastavením délky zdvihu a nejvyšší frekvencí a otevřete odvzdušňovací ventilek (9) otočením o jednu otáčku proti směru hodinových ručiček. Čerpadlo se nechá běžet tak dlouho, až medium zaplní dávkovací hlavu bez vzduchových bublinek. Tento stav je viditelný, kapalina se objeví v odvzdušňovacím respektive v dávkovacím potrubí. Poté odvzdušňovací ventilek uzavřete, dávkovací čerpadlo je připraveno k činnosti. Trvalé odvzdušnění U hlav s odvzdušňovacím ventilem (9) může být jemné odvzdušnění zařazeno trvale, jsou-li dávkována lehce zplyňující media. nejprve sejměte hvězdicové kolečko (9a) ze šroubu odvzdušňovacího ventilu (9) a povolte šroub uvnitř ventilu šroubovákem o cca 1 otáčku proti směru hodinových ručiček. toto způsobí trvalý obtok malého množství čerpané kapaliny zpět do zásobní nádrže obtokové množství by mělo být asi 20% dávkovaného množství dávkovaná chemikálie musí být čistá, bez pevných částic UPOZORNĚNÍ: Výše popsaný postup není v žádném případě zárukou toho, že po dlouhodobé odstávce čerpadla dojde k okamžitému najetí a dávkování. Je nezbytně nutné provádět pravidelné prohlídky a přezkoušení správné funkce dávkování.

20 PNDb strana 20 ProMinent CS 11. Údržba UPOZORNĚNÍ: Čerpadla a jejich příslušenství smí opravovat pouze oprávněné a náležitě proškolené osoby. Údržba čerpadel ProMinent Pneumados je omezena na tyto úkony: kontrola těsnosti dotažení převlečných matic potrubních přípojek (dotažení) kontrola stavu sacího a výtlačného ventilu dávkovací hlavy (dotažení) vizuální kontrola odkapávacího otvoru situovaného v mezistěně dole, kde vlhkost nebo odkapávání indikuje porušení membrány. kontrola správnosti dopravního množství 12. Poruchy provozu a jejich odstranění Poruchy a drobné opravy, které je schopna odstranit obsluha čerpadla POZNÁMKA Doporučujeme, aby každý provozovatel měl pro své čerpadlo připravenou malou sadu náhradních dílů která mu umožní provést výměnu opotřebitelných součástí vlastními silami a velmi rychle. Tuto sadu, obsahující membránu, kompletní sací a výtlačný ventil dávkovací hlavy, ventilové kuličky, O-kroužky a těsnění, lze objednat u výrobce pod číselným označením uvedeným ve výrobkovém katalogu ProMinent UPOZORNĚNÍ Před prováděním údržby a opravou vždy propláchněte dávkovací hlavu, jsou-li čerpány nebezpečné chemikálie. Postupujte podle návodu výrobce chemikálií. Při práci s dávkovací hlavou při dávkování nebezpečných nebo neznámých chemikálií vždy používejte ochranné brýle a rukavice. Vždy odvodněte výtlačné potrubí předtím, než zahájíte práci na opravě dávkovací hlavy. Vždy propláchněte dávkovací hlavu. Postupujte podle návodu výrobce chemikálií. možná příčina odstranění 12.1 Čerpadlo pracuje ale neprobíhá dávkování dávkovací hlava je zavzdušněna 1. odvzdušněte dávkovací hlavu čerpadla nastavte délku zdvihu čerpadla na 100 %pomocí otočného kolečka (8)a zastavte chod čerpadla opatření pro PV verze čerpadel - otevřete odvzdušňovací ventil (9) o jednu otáčku proti směru hodinek opatření pro SS verze čerpadel - uvolněte tlak z výtlačného potrubí buď pomocí otevření pojistného ventilu, odpojením výtlačného potrubí od injekčního ventilu nebo odpojením výtlačného potrubí od dávkovací hlavy čerpadla nyní spusťte čerpadlo na zhruba 10 zdvihů nebo i více, dokud čerpadlo nezačne dávkovat pravidelně a dokud dávkovací hlava a sací potrubí nebudou zaplněny kapalinou bez vzduchových bublinek za chodu čerpadla nyní nastavte délku zdvihu kolečkem (8) na požadovanou hodnotu 2. ujistěte se, že vaše instalace je správná ve smyslu doporučení z kapitoly dotáhněte dostatečně spojovací matice potrubí 4. zkontrolujte vedení sacího potrubí (musí být stále stoupající směrem k čerpadlu) možná příčina odstranění jemné odvzdušnění ventilkem v dávkovací hlavě je zablokováno (otvor Ø 1 mm) sejměte hvězdicové kolečko (9a) a otevřete odvzdušňovací ventil (9) o 2 otáčky proti směru hodinkových ručiček. Kapalina propláchne úsady a zbytky pevných látek pokud tento postup nepomůže, demontujte odvzdušňovací ventilek a důkladně jej propláchněte vodou poté odvzdušňovací ventil nainstalujte zpět a nastavte původní parametry dávkování

21 PNDb strana 21 ProMinent CS možná příčina odstranění 12.2 Čerpadlo nenasává ačkoliv pracuje s plnou délkou zdvihu a s pootevřeným odvzdušněním dávkovací hlavy krystalické úsady ve ventilech po vyschnutí kapaliny vyjměte sací potrubí ze zásobníku chemikálie a důkladně propláchněte dávkovací hlavu vodou či jinou vhodnou kapalinou zmenšete sací výšku instalace pokud to jde, zvyšte zásobník chemikálie po dobu prvotního zahlcení čerpadla kapalinu lze nasát i podtlakem přivedeným na výtlačný ventil dávkovací hlavy pokud tento zásah nepomůže, demontujte sací i výtlačný ventil dávkovací hlavy a pečlivě je vyčistěte jemně s citem zatlačte (např. obráceným vrtákem Ø 3 mm) na ventilová sedla možná příčina odstranění 12.3 Pracovní zdvih je neúplný, ačkoliv tlak vzduchu je 6 bar v pracovním válci se naakumuloval olej z tlakového vzduchu vyprázdněte pracovní válec. Proveďte to tak, že čerpadlo otočíte o 180 stupňů tak aby přívod vzduchu byl dole, přičemž předtím odpojíte sací a výtlačné potrubí čerpané chemikálie. připojte tlakový vzduch na několik vteřin tak, aby se olej nashromáždil dole. nyní odpojte tlakový vzduch a nechejte olej odtéct a odkapat přes přípojku R na regulačním ventilu. tento postup několikrát zopakujte dokud nebude pracovní válec čerpadla bez oleje možná příčina odstranění 12.4 Tekutina uniká v místě mezistěny dávkovací hlava netěsní u membrány dotáhněte šrouby dávkovací hlavy (dotahování do kříže) pokud tekutina uniká i nadále, je poškozená membrána a je třeba ji vyměnit UPOZORNĚNÍ Kontrolujte dotahovací moment šroubů dávkovací hlavy! Pro všechny typy čerpadel je dotahovací moment šroubů dávkovací hlavy 4,5-5 Nm

22 PNDb strana 22 ProMinent CS 12.5 Výměna membrány dávkovacího čerpadla 1 šroub 2 dávkovací hlava 3 membrána 4 opěrný disk 5 mezistěna 6 těleso čerpadla 7 kolečko nastavení délky zdvihu UPOZORNĚNÍ Před prováděním údržby a opravou vždy propláchněte dávkovací hlavu, jsou-li čerpány nebezpečné chemikálie. Postupujte podle návodu výrobce chemikálií. Při práci s dávkovací hlavou při dávkování nebezpečných nebo neznámých chemikálií vždy používejte ochranné brýle a rukavice. Vždy odvodněte výtlačné potrubí předtím, než zahájíte práci na opravě dávkovací hlavy. Vždy propláchněte dávkovací hlavu. Postupujte podle návodu výrobce chemikálií. pro všechny velikosti čerpadel s vyjímkou velikosti 0220 vyprázdněte dávkovací hlavu od zbytků proplachovací kapaliny (otočte hlavu o 180 a nechejte zbytky kapaliny odtéct přes výtlačný ventil) nastavte délku zdvihu membrány čerpadla na "0" a to za chodu čerpadla kolečkem (8) vypněte dávkovací čerpadlo odmontujte sací a výtlačný ventil dávkovací hlavy

23 PNDb strana 23 ProMinent CS uvolněte dávkovací hlavu (2) a mezistěnu (4) z tělesa čerpadla (6) pouze povolte! uchopte těleso čerpadla (6) do jedné ruky a druhou rukou stiskněte membránu (3) mezi mezistěnu (4) a dávkovací hlavu (2). Lehkým pootočením součástí (2, 4) proti směru hodinkových ručiček membránu (3) uvolněte z hřídelky solenoidu membránu (3) odšroubujte zcela z hřídelky sundejte mezistěnu (4) z tělesa čerpadla (6) novou membránu (3) našroubujte na hřídelku solenoidu jak dalece jen půjde jinak nebude čerpadlo dávkovat přesně. opět membránu (3) odšroubujte na těleso čerpadla (6) přiložte mezistěnu (4) pro čerpadla velikosti 0220 DŮLEŽITÉ odkapávací otvor v mezistěně musí směřovat dolů přiložte membránu (3) na mezistěnu (4) mezistěnu (4) držte pevně a membránu (3) našroubujte na hřídel až ucítíte odpor vratné pružiny solenoidu. DŮLEŽITÉ Nepřetahujte membránu, zejména u velikosti 1601! přiložte dávkovací hlavu (2) s upevňovacími šrouby (1) na membránu (3) a na mezistěnu (4) sací ventil musí směřovat dolů lehce dotáhněte šrouby (1) odpovídajícím momentem viz hodnoty níže Dotahovací moment šroubů dávkovací hlavy je 4,5-5 Nm uvolněte šrouby (1) dávkovací hlavy (2) a dávkovací hlavu sejměte vložte šrouby do dávkovací hlavy (2) - šrouby protáhněte i přes otvory membrány (3) ale ne až do opěrného disku a mezistěny uchopte těleso čerpadla (6) do jedné ruky a druhou rukou stiskněte membránu (3) mezi mezistěnu (4) a dávkovací hlavu (2). Lehkým pootočením součástí (2, 4) proti směru hodinkových ručiček membránu uvolněte z hřídelky solenoidu sundejte nyní dávkovací hlavu (2) i se šrouby (1) z membrány a membránu odšroubujte zcela z hřídelky sundejte mezistěnu (4) z tělesa čerpadla (6)

24 PNDb strana 24 ProMinent CS vyměňte membránu (3) za novou a novou našroubujte na hřídelku solenoidu jak dalece jen půjde jinak nebude čerpadlo dávkovat přesně otvory v membráně musí sedět s otvory v tělese čerpadla. pokud otvory nesedí spusťte čerpadlo, nastavte délku zdvihu na 100% za chodu čerpadla pomalu membránou pootáčejte ve směru ručiček hodinek až čtyři otvory v membráně budou odpovídat otvorům v tělese čerpadla (6) v této poloze membránu pevně držte, nastavte délku zdvihu zpět na 0% a čerpadlo vypněte. opět membránu (3) odšroubujte na těleso čerpadla (6) přiložte mezistěnu (4). DŮLEŽITÉ odkapávací otvor v mezistěně musí směřovat dolů přiložte membránu (3) na mezistěnu (4) mezistěnu (4) držte pevně a membránu (3) našroubujte na hřídel až ucítíte odpor vratné pružiny solenoidu. DŮLEŽITÉ Nepřetahujte membránu (3)! přiložte dávkovací hlavu (2) s upevňovacími šrouby (1) na membránu (3) a na mezistěnu (4) sací ventil musí směřovat dolů lehce dotáhněte šrouby (1) odpovídajícím momentem viz hodnoty níže Dotahovací moment šroubů dávkovací hlavy je 4,5-5 Nm 13. Opravy čerpadel UPOZORNĚNÍ: Čerpadla a jejich příslušenství smí opravovat pouze oprávněné a náležitě proškolené osoby Adresa servisní organizace je uvedena v úvodu této příručky POZNÁMKA Do opravy zasílejte čerpadla pouze dobře vyčištěná a zbavená zbytků čerpané chemikálie z vnitřního prostoru čerpadla, dobře vypláchnutá.čerpadla používaná k dávkování radioaktivních látek nesmí být k opravě zasílána vůbec. UPOZORNĚNÍ: Bezpečnostní předpisy zavazují všechny zaměstnavatele pečovat o zdraví bezpečnost práce svých zaměstnanců. Proto vyžaduje výrobce čerpadla, v případě že dávkovací čerpadlo je k němu odesláno za účelem opravy, prohlášení zodpovědné osoby provozovatele, že dávkovací čerpadlo je vypláchnuté a zbavené všech nebezpečných látek. Je-li navzdory snaze provozovatele čerpadlo vyčistit i nadále nějakým způsobem čerpadlo zdrojem nebezpečí pro opraváře výrobce, musí provozovatel přiložit instrukce pro bezpečné zacházení s použitým čerpadlem s ohledem na možné zbytky nebezpečných látek. Výrobce čerpadla si vyhrazuje právo odmítnout opravu čerpadla které přišlo do styku s radioaktivními látkami. 14. Likvidace odpadu UPOZORNĚNÍ Polystyrénový obal je zvláštním odpadem a nelze jej míchat do domácích odpadů. Je třeba jej likvidovat předepsaným a bezpečným způsobem. Polystyrénový obal se doporučuje se uschovat pro případ potřeby odeslat čerpadlo do opravy.

25 PNDb strana 25 ProMinent CS

26 PNDb strana 26 ProMinent CS Dávkovací čerpadlo ProMinent Pneumados PNDb zobrazeno je čerpadlo PNDb 1000 PVT přípojka vzduchu 6 odkapávací otvor Pouze pro provedení PV 2 opěrný disk 7 těleso čerpadla 9 odvzdušňovací ventilek 2a membrána 7a hřídel membrány 9a hvězdicové kolečko 2b mezistěna 7b pneumatická membrána 10 koncovka obtoku 4 dávkovací hlava 7c tlačná pružina 4d kuželový nátrubek 8 nastavení délky zdvihu 4e přítlačný kroužek

27 PNDb strana 27 ProMinent CS okopírujte a vyplněné přiložte k čerpadlu odesílanému do opravy OSVĚ D Č ENÍ O NEZÁVADNOSTI Prohlašujeme, že dávkovací čerpadlo typ výrobní číslo odesílané do opravy spolu s tímto osvědčením neobsahuje žádné zbytky chemikálií žádné biologické látky žádné radioaktivní látky ani jiné nečistoty, které jsou zdraví nebezpečné. Čerpadlo bylo důkladně vyčištěno před zabalením a odesláním k opravě. datum / podpis razítko
